1 Sisäilman laatu ja mahdollisuudet DI Jorma Säteri. Metropolia ammattikorkeakoulu

2 Energiatehokas sisäilmasto Terveellinen, viihtyisä ja tuottava käyttäjien toiveiden mukainen Tarpeenmukainen Oikein säädetty ja viritetty Helposti säädettävissä uudelleen tilojen käyttötarkoituksen muuttuessa

3 Sisäilmastoluokitus 2008 Sisäympäristön tavoitearvot, suunnitteluohjeet ja tuotevaatimukset. Rakennustietosäätiö RAKLI SAFA - SKOL

4 Laatua kolmessa luokassa S1 Yksilöllinen sisäilmasto Periaatteena S2+lämpöolojen yksilöllinen hallinta S2 Hyvä sisäilmasto S3 Tyydyttävä sisäilmasto määräysten edellyttämä vähimmäistaso Uudistuksen tavoitteena selkeyttää ja yksinkertaistaa Laadulliset vaatimukset sanallisesti Tavoitteisiin vain keskeiset suureet, jotka voidaan suunnitella ja todentaa

5 S1: Yksilöllinen sisäilmasto Tilan sisäilman laatu on erittäin hyvä eikä tiloissa ole havaittavia hajuja. Sisäilmaan yhteydessä olevissa tiloissa tai rakenteissa ei ole ilman laatua heikentäviä vaurioita tai epäpuhtauslähteitä. Lämpöolot ovat viihtyisät eikä vetoa tai ylilämpenemistä esiinny. Tilan käyttäjä pystyy yksilöllisesti hallitsemaan lämpöoloja. Tiloissa on niiden käyttötarkoituksen mukaiset erittäin hyvät ääniolosuhteet ja hyviä valaistusolosuhteita tukemassa yksilöllisesti säädettävä valaistus.

6 Tekniset tavoitearvot Kriteerit tavoitearvoille terveyden ja viihtyisyyden kannalta merkittäviä rakennusprosessin osapuolten hallittavissa todennettavissa luotettavasti kohtuukustannuksin Sisäilmastoluokitus 2008:ssa: operatiivinen lämpötila ilman liikenopeus hiilidioksidipitoisuus radonpitoisuus valaistussuureet (viittaus standardiin) akustisen suunnittelun suureet (viittaus standardiin)

7 Huonelämpötila ja tuottavuus talvi kesä S1 talvi S1 kesä

8 Lämpötilan tavoitearvot O peratiivinen lämpötila oleskeluvyöhykkeellä [ C ] S1 Operatiivisen lämpötilan on oltava tila-/ huoneistokohtaisesti aseteltavissa välillä t op ± 1,5 C. Enimmäisarvo t op Vähimmäisarvo Lämpötilan tulee pysyä 95 % käyttöajasta alueella t op ± 0,5 C Ulkolämpötila (24 h keskiarvo) [ C ]

9 Lämpötilan tavoitearvot O peratiivinen lämpötila oleskeluvyöhykkeellä [ C ] S2 Enimmäisarvo t op Vähimmäisarvo Lämpötilan tulee pysyä 90 % käyttöajasta alueella t op ± 1,0 C Ulkolämpötila (24 h keskiarvo) [ C ]

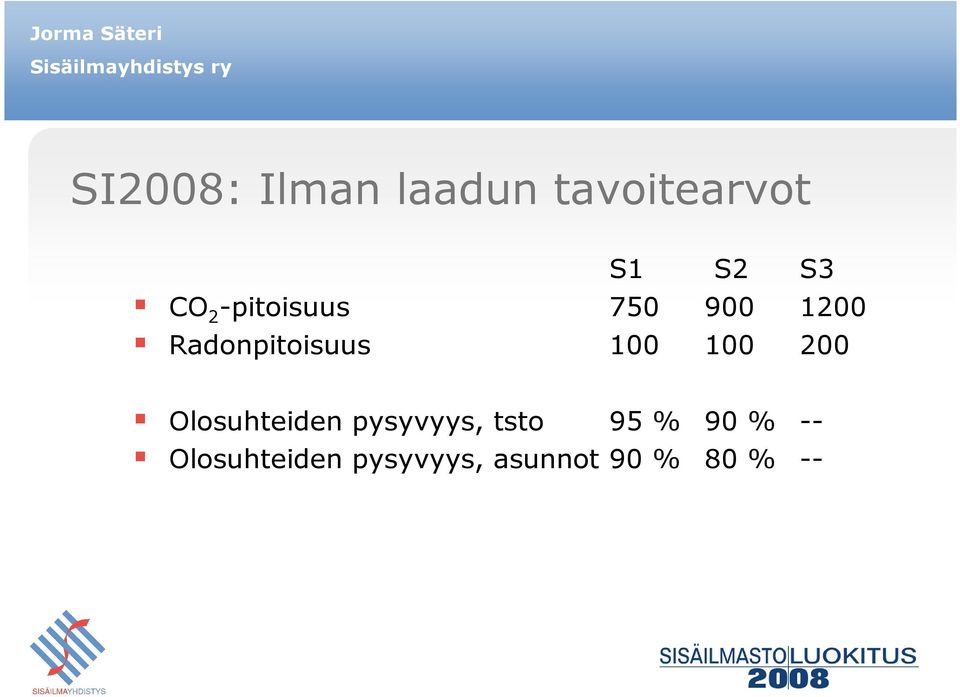

10 SI2008: Ilman laadun tavoitearvot S1 S2 S3 CO 2 -pitoisuus Radonpitoisuus Olosuhteiden pysyvyys, tsto 95 % 90 % -- Olosuhteiden pysyvyys, asunnot 90 % 80 % --

11 Energiatehokkuus löytyy tarpeenmukaisuudesta A. Mahdavi et al. User control actions in buildings: Patterns and impact. In Proc. of Clima 2007.

12 Tilojen käyttö ja lämpökuormat Rakennus/tila Käyttö aika Henkilötih Käyttö- Valaistus Laitteet Ihmiset a kellonaika h/vrk vrk/vko m2/hlö aste, - W/m 2 W/m 2 W/m 2 Asuintilat (pientalo) 00:00-24: ,6 8 b 2,4 c 2 Asuintilat (kerrostalo) 00:00-24: ,6 8 b 3 c 3 Toimistotilat 07:00-18: , Neuvottelutilat 08:00-17: , Luokkahuoneet 08:00-16: , ATK-luokat 08:00-16: , Päiväkotitilat 07:00-17: , Liiketilat 07:00-21: , Majoitustilat (hotelli) 00:00-24: , Ravintolatilat 10:00-22: , Urheiluhallit 07:00-23: , Terveydenhoitotilat 00:00-24: , Käyttöastetta voidaan käyttää energiankulutuksen laskennassa sekä lämpöolosuhteiden ja pitoisuuksien simuloinnissa. Jäähdytystehontarve mitoitetaan 100% käyttöasteella (käyttöaikana), huonelaitteet viritetään todellisen käytön tai käyttöasteen mukaan.

13 Ilmanvaihdon mitoitus Ulkoilmavirrat standardin EN-15251:2007 mukaisesti. Noudatettaessa Sisäilmastoluokituksen ohjeita voidaan rakennuksissa, joissa tupakointi on kielletty, käyttää ulkoilmavirtojen mitoituksessa erittäin vähäpäästöisen rakennuksen mitoitusarvoja S1-luokka: 0,5 l/s,lattia-m l/s, henkilö S2-luokka: 0,5 l/s,lattia-m l/s, henkilö Huonelämpötilan hallinta tai varautuminen muuntojoustoon saattaa edellyttää suurempia ilmavirtoja. Erityisistä epäpuhtauslähteistä johtuvien päästöjen aiheuttama ilmanvaihdon tarve on otettava tapauskohtaisesti huomioon. Ilmavirtoja on voitava säätää tilojen käytön muuttuessa. Normaalin käyttöajan ulkopuolella on rakennuksessa oltava perusilmanvaihto 0,1 0,2 l/s,m 2.

14 Esimerkkejä tilakohtaisista ilmavirroista Tila Lattia-ala m 2 /hlö S1-luokka S2-luokka S3-luokka / D2 dm 3 /s per henkilö dm 3 /s per neliö dm 3 /s per henkilö dm 3 /s per neliö dm 3 /s per henkilö dm 3 /s per neliö Toimitila, normaali tilatehokkuus ,5 13 1,5 1,5 Toimitila, suuri tilatehokkuus ,0 11 1,5 1,5 Neuvotteluhuone ,0 9 4,0 8 4,0 Taukotila, kahvio 1,5 11 7,0 8 5,0 5,0 Hotellihuone ,5 12 1,0 10 1,0 Käytävä ja porrashuone 1 0,5 0,5 Hissikuilu Luokkahuone ,5 8 4,0 6 3,0 Luentosali ,5 8 7,5 6 6,0 Käytävä, aula koulussa ,5 8 4,0 4,0 Aula ,0 10 2,0 2,0 Päiväkoti ,0 9 2,5 6 2,5 Päiväkodin märkäeteinen (poisto) 5 5 5

15 Ilmanvaihtojärjestelmän puhtausluokat S1 ja S2: Luokka P1 Tuloilmakanavat ja osat M1-luokan tuotteista Pölykertymä <0,7 g/m 2 Tuloilman suodatus G3+F8/F7 Palautusilmaa ei käytetä S3: Luokka P2 Tuloilmakanavat M1-luokan tuotteista Pölykertymä <2,5 g/m 2 Tuloilman suodatus F6/F7 Suodatettua (F7) palautusilmaa voi käyttää Kaikki avonaiset päät suljetaan tiiviisti aina taukojen ajaksi. Kaikki avonaiset päät suljetaan tiiviisti aina taukojen ajaksi.

16 Jorma Säteri Kuinka puhdas on P1-luokan kanava

17 Sisäilmastoluokitus 2008 energiatehokkuuden edistäjänä Tutkimustietoon pohjautuvat tavoitetasot ulkolämpötilan mukaan ohjattu sisälämpötila tuottavuustutkimusten mukaan määritetty lämpötilan yläraja Korostaa rakennussuunnittelun merkitystä Järjestelmäneutraali Päästöjä vähentämällä pienempi energiankulutus Ohjaa tarkempaan mitoitukseen Tilojen tyypillinen käyttö ja kuorman määritetty Ilmanvaihdon mitoitus todellisen tarpeen mukaan
