1 ILMANVAIHTOJÄRJESTELMÄN YLEISARVIOINTI Harri Ripatti

2 TAVOITTEET Täyttääkö IV-järjestelmä nykyiselle tai tulevalle käytölle asetetut tavoitteet Sisäilmasto, energia, toiminnallisuus jne. Miten todetut tekniset ja toiminnalliset puutteet voidaan poistaa Keskeyttää kuntotutkimus mikäli järjestelmää ei voida teknisesti tai taloudellisesti kunnostaa järkevällä tavalla

3 ILMANVAIHTOJÄRJESTELMÄN YLEISARVIOINTI TAUSTATIEDOT 1. Rakennustyypit 2. Rakennuksen tunnistaminen 3. Ilmanvaihtojärjestelmän tunnistaminen, asunnot 4. Ilmastointijärjestelmän tunnistaminen, muut TARVESELVITYS 1. Tuleva käyttö tai nykyinen käyttö jatkuu

4 ILMASTOINTIJÄRJESTELMÄN YLEISARVIOINTI KATSELMUKSEN SUORITUS 1. Käyttöhenkilökunnan haastattelut 2. Asiakirjojen analysointi 3. Katselmus IV-konehuoneissa ja valvomossa 4. Katselmus huonetiloissa 5. Kanaviston kunnon katselmus 6. Teknisten tilojen laajentamismahdollisuus

5 ILMASTOINTIJÄRJESTELMÄN YLEISARVIOINTI RAPORTOINTI 1. Johtopäätökset 2. Toimenpide-ehdotusvaihtoehdot 3. Jatkotoimenpiteet

6 Rakennustyypit Käyttötarkoitus (nykyinen ja uusi) Pienet asuinrakennukset Suuret asuinrakennukset Toimistorakennukset Liikerakennukset Opetusrakennukset Päiväkodit Terveydenhoitorakennukset Kokoontumisrakennukset Uimahallit Muut

7 RAKENNUKSEN TUNNISTAMINEN Rakennusvuosi Rakennejärjestelmä Kerroskorkeus Suojeluaste

8 JÄRJESTELMÄN TUNNISTAMINEN ILMANVAIHTO, asuinrakennukset Painovoimainen poisto, hybridi Keskitetty koneellinen poisto Asuntokohtaisesti tehostettava koneellinen poisto Keskitetty koneellinen tulo- ja poistoilmanvaihto Hajautettu koneellinen tulo- ja poistoilmanvaihto Ilmanvaihtolämmitys

9 Ilmastointijärjestelmät Ilmajärjestelmät Ilma-vesijärjestelmät Vesijärjestelmät Hajautetut järjestelmät

10 JÄRJESTELMÄN TUNNISTAMINEN Ilmajärjestelmät Yksivyöhykejärjestelmä Monivyöhykejärjestelmä Kaksikanavajärjestelmä Ilmavirtasääteinen järjestelmä

11 JÄRJESTELMÄN TUNNISTAMINEN Ilma- vesijärjestelmät Suutinkonvektori Puhallinkonvektori Ilmastointipalkki Vesijärjestelmät Puhallinkonvektori Passiivi ilmastointipalkki Jäähdytyspaneeli Säteilykatto

12 JÄRJESTELMÄN TUNNISTAMINEN Erikoisratkaisut Käytäväsisäänpuhallus Ontelolaatta tuloilmakanavana Ontelolaatta poistoilmakanavana Palautusilman käyttö Siirtoilman käyttö Poistoilmaikkuna Poistoilmavalaisin

13 JÄRJESTELMÄN TUNNISTAMINEN Lämmön talteenotto Palautusilman käyttö Levylämmönsiirtimet Pyörivät lämmönsiirtimet Nestekiertoiset lämmönsiirtimet Lämpöputki lämmönsiirtimet Lämpöpumput (Kryoterm)

14 JÄRJESTELMÄN TUNNISTAMINEN Jäähdytysjärjestelmät Suorahöyrystysjärjestelmät Vedenjäähdytyskoneet ja nestejäähdyttimet Kaukokylmä Vapaa jäähdytys

15 TARVESELVITYS Määritetään tulevan käytön keskeiset tavoitteet Toiminnallisuus Käytettävyys Sisäilmastotavoitteet Energiatehokkuustavoitteet Muunneltavuus Täydennettävyys Kustannustavoitteet Esteettisyys

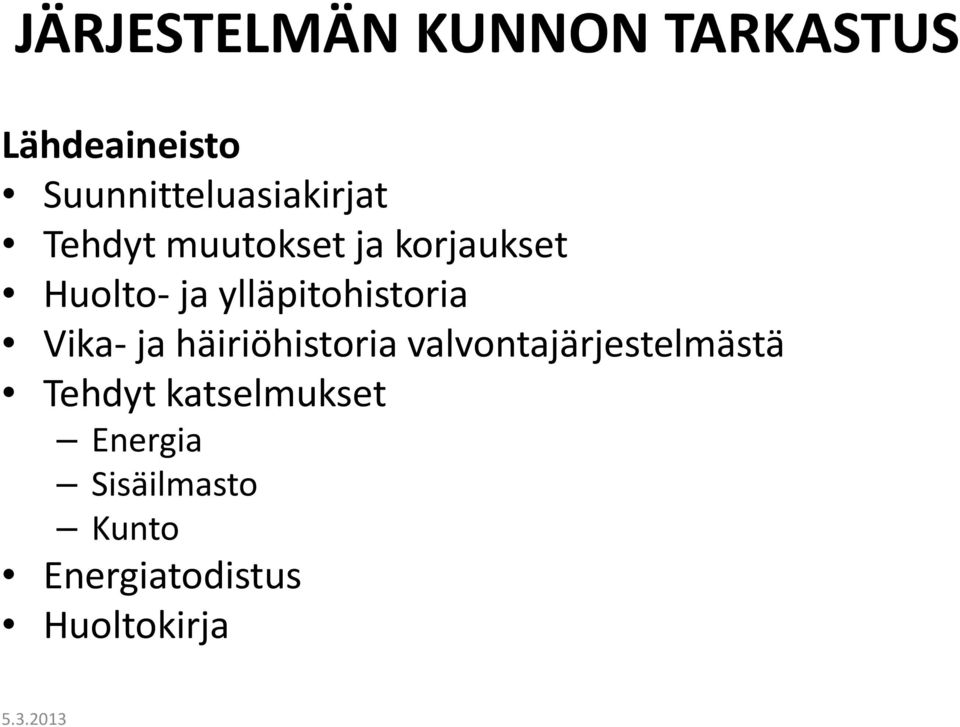

16 JÄRJESTELMÄN KUNNON TARKASTUS Lähdeaineisto Suunnitteluasiakirjat Tehdyt muutokset ja korjaukset Huolto- ja ylläpitohistoria Vika- ja häiriöhistoria valvontajärjestelmästä Tehdyt katselmukset Energia Sisäilmasto Kunto Energiatodistus Huoltokirja

17 JÄRJESTELMÄN KUNNON ARVIOINTI Toiminnalliset puutteet Viihtyvyystekijöihin kohdistuneet valitukset Lämpötilat kesä/talvi Veto Melu Ilmanvaihdon riittävyys Kosteusolosuhteet

18 JÄRJESTELMÄN KUNNON TARKASTUS Katselmukset IV-konehuoneessa ja valvomossa Koneiden jäljellä oleva käyttöikä Ilmavirtojen riittävyys Energiatehokkuus IV-järjestelmän ajanmukaisuus mm. palonsuojelu Säätö- ja ohjausjärjestelmän toimivuus Jatkossa selvitettävät asia

19 JÄRJESTELMÄN KUNNON TARKASTUS KATSELMUKSET HUONETILOISSA Sisäilmaston laatu kesä/talvi/välikausi Huoneen käyttötarkoitus Käyttäjän kommentit Jatkossa selvitettävät asiat

20 JÄRJESTELMÄN KUNNON TARKASTUS Kanavisto Tiedot kanavisto tiiviydestä Tiedot kanaviston puhtaudesta Tiedot kanaviston säädettävyydestä ilmavirtojen muutostilanteesta Jatkossa selvitettävät asiat

21 JÄRJESTELMÄN KUNNON TARKASTUS Toteuttamiskelpoisuuden arviointi Konehuone ja iv-koneet Lämmöntalteenottolaitteet Kanavisto Päätelaitteet Säätö- ja valvontajärjestelmä Sähkötekniikka

22 TEKNISTEN TILOJEN LAAJENTAMISMAHDOLLISUUS Olevan konehuoneen laajentaminen Uusi IV-konehuone Kuilujen laajentaminen Uudet kuilut Vaakakanavien reitit

23 JOHTOPÄÄTÖKSET JA SUOSITUKSET Järjestelmä soveltuu tulevan käytön vaatimuksiin Seuraavin muutoksin Seuraavia lisäselvityksiä tarvitaan Järjestelmä ei sovellu Perustelut

24 JOHTOPÄÄTÖKSET JA SUOSITUKSET Korjaussuositukset ja jatkoselvitykset Konehuone Lämmön talteenotto Kanavisto Päätelaitteet Säätö- ja valvontalaitteet Sähkötekniikka

25 TOIMENPIDE-EHDOTUKSET Kuvataan tarvittavat työt ja hankinnat ja niiden alustavat kustannusarviot Suunnittelu Urakat (ilmanvaihto, putki, automaatio, rakennus jne. Rakennuttaminen Arvioidut käyttökustannukset Energia Muu ylläpito ja huolto
