1 KÄYTTÖOHJE OHJAUSPANEELI UTI-INV-MODUULIN SEURANTAAN JA KÄYTTÖÖN UTI-IQCP SÄILYTÄ TÄMÄ KÄYTTÖOHJE MAHDOLLISTA TULEVAA TARVETTA VARTEN

2 1. Päänäyttö Päänäyttö on jaettu viiteen seurantaikkunaan sekä painikkeeseen, jolla pääsee laitteen asetusvalikkoon. Aika ja päivämäärä Ulkolämpötila Sisälämpötila Käyttövesivaraajan lämpötila Lähtevän veden lämpötila Asetukset Laitteen tämänhetkinen tila Laitteen tila Häiriö - ota yhteyttä huoltoon. Laite toimii lämmitystilassa Laite toimii jäähdytystilassa Ulkoyksikön huurteenpoisto käynnissä Laite on sammutettu Veden lämmitys käynnissä Lisälämmityksen ohjaus, taso 1 Lisälämmityksen ohjaus, taso 2 Kesätila aktivoitu (vain käyttöveden lämmitys) Käyttöveden lämmitys käynnissä Käyttöveden lämmitys sähkövastuksella käynnissä Lämpötilan alennus käytössä 1

3 2. Asetukset Asetusvalikko jakautuu kahteen kuvakeriviin. Ylemmän rivin kuvakkeita käytetään UTI-INV-moduulin ohjaamiseen (tila, käyttövesi jne.), alemman rivin kuvakkeita taas UTI-IQCP-ohjauspaneelin asetuksiin (kieli, aika, verkkoyhteys jne.) UTI-INV-moduulin asetukset UTI-IQCP-ohjauspaneelin asetukset Paluu päänäyttöön Asetusvalinnat: Perusohjaus (Control): ON/OFF, Jäähdytys/Lämmitys (Cooling/Heating), Kesä/Talvi (Summer/Winter) Parametrien asetukset (lämpötila-anturit, toiminta-rajat jne.) Lämpötilan alennus ulkoisella signaalilla tai ajastimella (reduction timer) Lämpötila-anturit Laitteen tiedot Aika ja päivämäärä Kieli Verkkoasetukset Ääniasetukset Taustavalo 2

4 2.1 Perusohjaus Perusohjausnäytössä hallitaan laitteen keskeisiä toimintoja. Kuvakkeet vasemmalla osoittavat parhaillaan valittuna olevan tilan. Näytössä tehdään asetukset kolmelle perustoiminnolle. On / - mitkään laitteen ohjelmat eivät ole toiminnassa. Kun laite sammutetaan, kiertovesipumppu saattaa toimia vielä jonkin aikaa. Lämmitys/Jäähdytys - Lämmitystilassa laite lämmittää lämpökäyrän mukaan sekä lämmittää käyttövettä. Jäähdytystilassa laite jäähdyttää lämpötila-asetuksen mukaan, ja käyttöveden lämmitys ei ole toiminnassa. Kesä/Talvi - Kesätilassa laite ainoastaan lämmittää käyttövesivaraajaa. Talvitilassa kaikki lämmitystoiminnot ovat käynnissä. ON/OFF Toimintatilan asetus Vuodenajan asetus Paluu Laitteen tilan kuvakkeet: Laite OFF-tilassa Laite ON-tilassa Lämmitystila valittu Jäähdytystila valittu Talvitila valittu Kesätila valittu 3

5 2.2 Parametrien asetus Parametrivalikkoa voidaan tarkastella ja muokata tarpeen mukaan. Parhaillaan käytössä oleva parametriasetus esitetään näytöllä. Jos asetus on käyttäjän muokattavissa, New -laatikko näkyy näytöllä. Parametrit katselutilassa Nykyinen arvo Tarkasteltavan parametrin valinta Uusi arvo (valitse muokataksesi) Paluu asetuksiin Parametrit muokkaustilassa Nykyinen arvo Parametrin arvon muuttaminen Muokattu arvo Tallennus ja paluu asetusvalikkoon Parametrit jotka eivät ole käyttäjän muokattavissa: - V2-tila - Kylmäaineen maksimilämpötila lämmitystilassa - Kylmäaineen minimilämpötila jäähdytystilassa - V1-tila 4

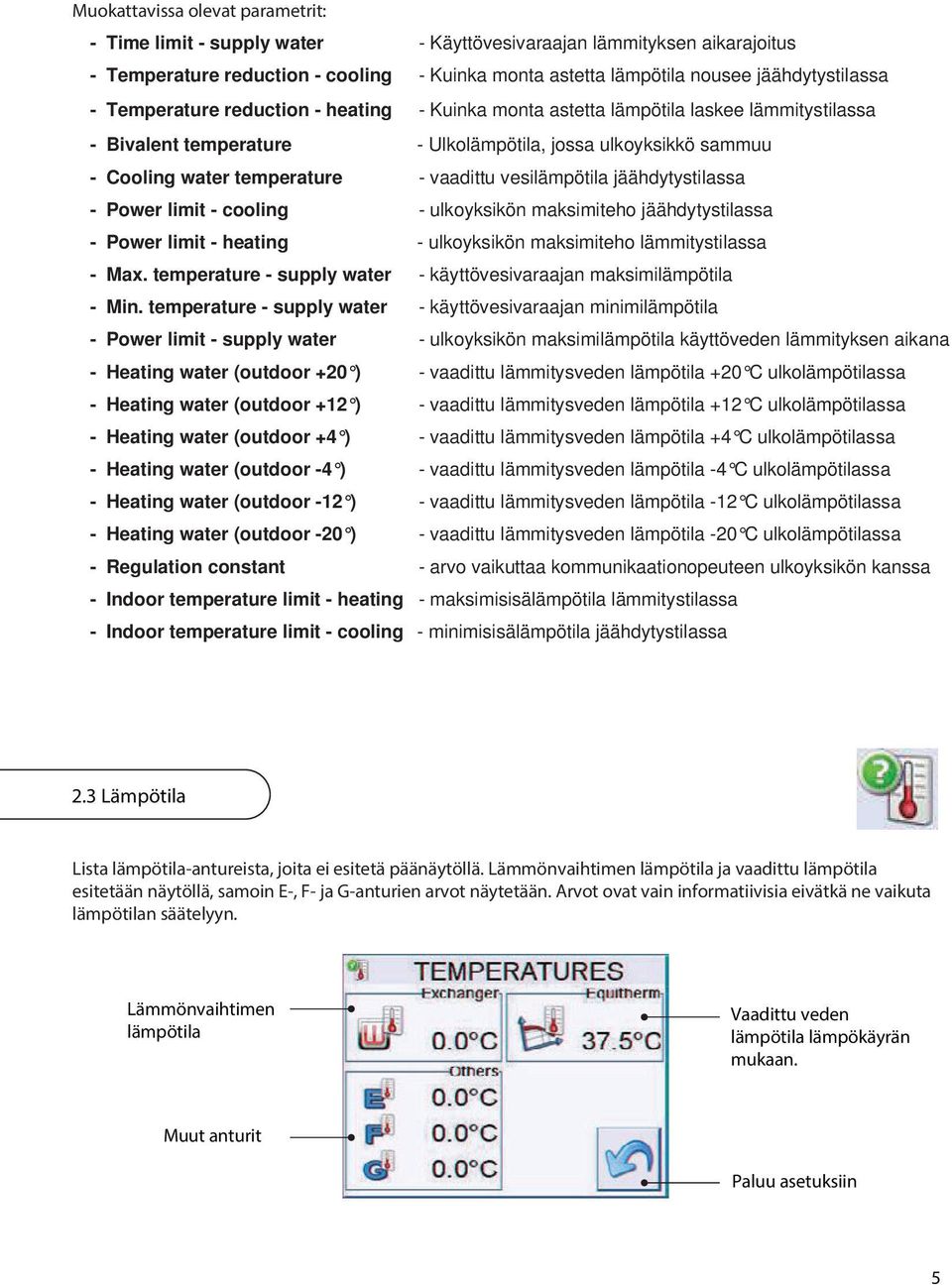

6 Muokattavissa olevat parametrit: - Time limit - supply water - Käyttövesivaraajan lämmityksen aikarajoitus - Temperature reduction - cooling - Kuinka monta astetta lämpötila nousee jäähdytystilassa - Temperature reduction - heating - Kuinka monta astetta lämpötila laskee lämmitystilassa - Bivalent temperature - Ulkolämpötila, jossa ulkoyksikkö sammuu - Cooling water temperature - vaadittu vesilämpötila jäähdytystilassa - Power limit - cooling - ulkoyksikön maksimiteho jäähdytystilassa - Power limit - heating - ulkoyksikön maksimiteho lämmitystilassa - Max. temperature - supply water - käyttövesivaraajan maksimilämpötila - Min. temperature - supply water - käyttövesivaraajan minimilämpötila - Power limit - supply water - ulkoyksikön maksimilämpötila käyttöveden lämmityksen aikana - Heating water (outdoor +20 ) - vaadittu lämmitysveden lämpötila +20 C ulkolämpötilassa - Heating water (outdoor +12 ) - vaadittu lämmitysveden lämpötila +12 C ulkolämpötilassa - Heating water (outdoor +4 ) - vaadittu lämmitysveden lämpötila +4 C ulkolämpötilassa - Heating water (outdoor -4 ) - vaadittu lämmitysveden lämpötila -4 C ulkolämpötilassa - Heating water (outdoor -12 ) - vaadittu lämmitysveden lämpötila -12 C ulkolämpötilassa - Heating water (outdoor -20 ) - vaadittu lämmitysveden lämpötila -20 C ulkolämpötilassa - Regulation constant - arvo vaikuttaa kommunikaationopeuteen ulkoyksikön kanssa - Indoor temperature limit - heating - maksimisisälämpötila lämmitystilassa - Indoor temperature limit - cooling - minimisisälämpötila jäähdytystilassa 2.3 Lämpötila Lista lämpötila-antureista, joita ei esitetä päänäytöllä. Lämmönvaihtimen lämpötila ja vaadittu lämpötila esitetään näytöllä, samoin E-, F- ja G-anturien arvot näytetään. Arvot ovat vain informatiivisia eivätkä ne vaikuta lämpötilan säätelyyn. Lämmönvaihtimen lämpötila Vaadittu veden lämpötila lämpökäyrän mukaan. Muut anturit Paluu asetuksiin 5

7 2.4 Lämpötilan alennus Voit asettaa jokaiselle viikonpäivälle neljä ajanjaksoa, joiden aikana lämpötilan alennus on aktiivinen. Liiku viikonpäivien välillä painamalla nuolinäppäimiä.. Asettaaksesi ajan klikkaa haluamaasi kenttää ja valitse aika-arvo nuolinäppäimillä. Viikonpäivien välillä liikkuminen Asetetut ajanjaksot Siirtyminen viikonpäivien välillä Ajanjaksoa ei ole asetettu Paluu asetuksiin Ajanjaksojen asettaminen Muokattu arvo Aika-asetuksen muuttaminen 10 min/painallus Tallennus ja paluu asetusvalikkoon 6

8 2.5 Laitteen tiedot Informaatiotaulukko sisältää tietoja kuten ohjauspaneelin nykyinen versio, ulkoyksikön tyyppi sekä muita tietoja, mm. laitteen MAC-osoite (jos paneeli on yhteydessä verkkoon). Alin rivi kertoo, onko SD--kortti asetettu laitteeseen. Paluu asetuksiin Yhteensopivat yksiköt - AOY - AOYR - AOYA - AOYD - HP - AOYG-mmcc (malli, teho) 2.6 Kieliasetukset UTI-IQCP-ohjauspaneeli tarjoaa kolme kieliversiota. Kun valitset kielen, käyttöliittymä vaihtuu tuolle kielelle. Painamalla paluu-painiketta asetus tallennetaan ja näyttö palautuu asetusvalikkoon. Kielivaihtoehdot Tallennus ja paluu asetusvalikkoon 7

9 2.7 Päivämäärä ja aika Päivämäärän ja ajan asettamiseksi valitse arvo, jota haluat muokata. Tämän jälkeen arvoa voi muuttaa nuolinäppäimillä. Painamalla Paluu-painiketta asetukset tallennetaan ja näyttö palautuu asetusvalikkoon. Päivämäärä ja aika katselutilassa Ei toimintoa Paluu Päivämäärä ja aika muokkaustilassa Arvon muuttaminen Tallennus ja paluu asetusvalikkoon 8

10 2.8 Verkkoasetukset Laitteet voidaan kytkeä verkkoon määrittelemällä IP-osoite, aliverkon peite ja verkkoportti. DHCP-palvelin voidaan aktivoida, jos asennus sen sallii. DHCP ei aktivoitu DHCP aktivoitu Huom. Jos et tiedä, mitä arvoja asettaa, älä tee mitään muutoksia tai kytke paneelia verkkoon. Ota yhteyttä verkkosi ylläpitäjään. Asettaaksesi halutut arvot, napsauta kenttää, jonka arvon haluat asettaa. Arvo asetetaan nuolinäppäimien avulla. Kun painat Paluu-näppäintä, asetukset tallennetaan ja näyttö palaa asetusvalikkoon. Arvon muuttaminen Tallennus ja paluu asetusvalikkoon 9

11 2.9 Taustavalon asetus Säätääksesi näytön taustavalonasetuksia, valitse kenttä, jonka arvoa haluat muokata. Arvo asetetaan nuolinäppäimillä. Paluu-näppäintä painamalla asetukset tallennetaan ja näyttö palaa asetusvalikkoon. Parametrit katselutilassa Taustavalo (ulkoinen virta) Ei käytössä Taustavalo (paristokäyttö) Paluu Parametrit muokkaustilassa Arvon muuttaminen Tallennus ja paluu asetusvalikkoon Taustavalon mahdolliset aika-asetukset - on (----), - 10 sekuntia - 30 sekuntia - 1 minuutti - 2 minuuttia 10

12 2.10 Ääniasetukset Laitteen äänet on mahdollista kytkeä päälle tai pois. Jos äänet ovat käytössä, paneeli piippaa asetuksia tehtäessä. Ääni ON/OFF Tallennus ja paluu asetusvalikkoon 2.11 Tehdasasetukset Jos paneeli ei vastaa komentoihin tai tekemäsi asetukset saavat sen toimimaan poikkeavasti, on mahdollista palauttaa paneeli tehdasasetuksille. 1. Paina paneelin painiketta yli 10 sekunnin ajan. (Huom. Jos paneeli on asennettu yksikköön, painike saattaa olla piilossa 2. Suorita kalibrointi - 3 x vasen yläkulma, 3 x vasen alakulma, 3 x oikealle keskelle Tehdasasetukset - Ääni: on - Taustavalo (ulkoinen virta): on - Taustavalo (paristo) 30 sekuntia - Kieli: Englanti - Verkkoasetukset IP: MASK: GW: Salasana: 1937 (käyttäjä on aina admin ) - Muut asetukset: säilyvät alkuperäisessä tilassa (ajastin) 11

13 3. Paneelin verkkokäyttöliittymä Jos paneelin verkkokäyttöliittymä on asennettu oikein, laitetta voidaan seurata ja ohjata nettiselaimesta syöttämällä asiaankuuluva IP-osoite. Sisäänkirjautumisen oletusasetukset Käyttäjä: admin Salasana: 1937 Sisäänkirjautumisen jälkeen päänäyttö tulee näkyviin. Se jakautuu viiteen seurantaikkunaan ja painikkeeseen, jolla pääsee muuttamaan laitteen asetuksia. Aika ja päivämäärä Ulkolämpötila Sisälämpötila Käyttövesivaraajan lämpötila Lähtevän veden lämpötila Asetukset Laitteen tämänhetkinen tila Laitteen tila: Tilan kuvakkeet ovat samat kuin kosketusnäytöllä (kts. luku 1) 12

14 Asetusvalikko jakautuu kahteen kuvakeriviin. Ylemmän rivin kuvakkeita käytetään UTI-INV-moduulin ohjaamiseen (tila, käyttövesi jne.), alemman rivin kuvakkeita taas UTI-IQCP-ohjauspaneelin asetuksiin (kieli, aika, verkkoyhteys jne.) UTI-INV-moduulin asetukset UTI-IQCP-ohjauspaneelin asetukset Paluu päänäyttöön Perusohjaus (Control): ON/OFF, Jäähdytys/Lämmitys (Cooling/Heating), Kesä/Talvi (Summer/Winter) Parametrien asetukset (lämpötila-anturit, toiminta-rajat jne.) Lämpötilan alennus ulkoisella signaalilla tai ajastimella (Reduction Timer) Lämpötila-anturit Laiteinformaatio Aika ja päivämäärä Kieli Verkkoasetukset Ääniasetukset Taustavalo 13

15 Salasanan asetus Voit vaihtaa salasanasi verkkokäyttöliittymän kautta. Jos unohdat salasanasi, on mahdollista palauttaa paneeli tehdasasetuksille, mikä myös palauttaa alkuperäisen salasanan. Käyttäjänimeä ei voi vaihtaa. Ruutukaappaus Jos jostain syystää tarvitset kosketusnäytöstä ruutukaappauksen (esimerkiksi huoltoliikkeelle lähetettäväksi), löydät sen osoitteesta IP-osoitteesi /screen.bmp 14

16 Data Voit tallentaa SD-kortin datan tietokoneellesi. Voit analysoida tietoja tai lähettää niitä huoltoliikkeellesi. Kuukaudet joina dataa tallennettiin Päivät joina dataa tallennettiin Napsauttamalla tiettyä päivää voit avata tai tallentaa kyseisen datatallenteen. *JCH-tiedoston avaamiseksi sinulla tulee olla IMPROMAT service kit asennettuna. 15
