1 TUOTELUETTELO Sisäkattojärjestelmät Järjestelmäseinät Muut tuotteet ja palvelut

2 Inlook-konserni Inlook luo viihtyisiä ja toimivia sisä ympäristöjä työlle ja liiketoiminnalle sekä erilaisiin kokoontumisiin. Inlook Oy on Inlook-konsernin suurin tytäryhtiö. Yrityksen toiminta on keskittynyt rakentamispalveluihin, joihin kuuluvat sisäkatto-, järjestelmäja väliseinäurakointi sekä materiaalimyynti. Materiaalipalvelut Helsingissä ja Espoossa vastaa sisäkatto- ja järjestelmäseinätuotteiden myynnistä sekä varasto- ja kuljetuspalveluista valtakunnallisesti. Inlook Oy:n aluekonttorit Kuopiossa, Tampereella, Turussa ja Vaasassa sekä tytäryhtiö Oulussa palvelevat paikallisesti oman alueensa sisäkatto- ja järjestelmäseinärakentajia. Inlook Colortech Oy tarjoaa maalaus- ja ohutlevypalveluita Suomessa. Konsernin muita tytäryhtiöitä ovat Inlook Sisustus Oy ja Sisärakenne Kukkola Oy. Venäjällä, Virossa ja Liettuassa toimivat tytäryhtiöt tarjoavat rakentamis- ja maalauspalveluita Itämeren alueella. Inlook Group Oy on konsernin emoyhtiö, johon on keskitetty taloushallinto ja konsernipalvelut. Inlook-tuotemerkki Inlook-tuotemerkki kattaa maamme laajimmat sisäkattojen ja järjestelmä seinien tuotevalikoimat ja rakentamispalvelut. Käytettävissänne on koko Inlook-konsernin tietotaito, johon kytkeytyy toimialan paras kotimainen ja kansainvälinen osaaminen. Inlook-laatu sekä tekijöiden vankka ammattitaito antavat turvallisuutta projektien suunnitteluun ja toteutukseen. Inlook sisäkattojärjestelmät, järjestelmä seinät, muut tuotteet ja palvelut -tuoteluettelo Tuotteiden toimitustiedoissa, järjestelmissä, teknisissä ominaisuuksissa ja mitoissa tapahtuu jatkuvia parannuksia ja muutoksia. Tämän vuoksi materiaalien tilaajan tulee varmistua siitä, että luettelossa annetut tiedot ovat voimassa. Oikeus tuotteiden hinta-, aine-, väri-, mitta-, tms. teknisiin muutoksiin pidätetään ilman erillistä ilmoitusta. Julkaisija ei vastaa tuotedokumenteissa mahdollisesti olevista painovirheistä eikä niistä välillisesti aiheutuvista vahingoista tai tuotteiden valmistuksessa tapahtuvista muutoksista. Inlookin toimitusohjelma kattaa kaikkien alan johtavien valmistajien tuotteet. Luetteloon valitut tuotteet edustavat tutkittuja ja testattuja rakennusmateriaaleja. Esitetyt rakenneratkaisut ovat luotettuja ja käytännössä hyviksi todettuja. Jokaisessa työssä on kuitenkin noudatettava työselitysteksteissä erikseen annettuja ohjeita sekä yleisiä laatu- ja rakentamismääräyksiä sekä normeja. Inlook Oy MATERIAALIPALVELUT SISÄKATOT JÄRJESTELMÄSEINÄT INLOOK SERVICE Sahaajankatu Helsinki NOUTOVARASTOT MATERIAALIPALVELUT, HELSINKI Sahaajankatu Helsinki MATERIAALIPALVELUT, ESPOO Olarinluoma Espoo ALUEKONTTORIT Inlook Turku Kairiskulmantie Piispanristi Inlook Tampere Rajasilta Lempäälä Inlook Kuopio Teräskatu Kuopio Inlook Pohjanmaa Vanha Karperöntie Mustasaari Inlook Oulu / Sisärakenne Kukkola Oy Pilliläntie Oulunsalo Inlook Sisustus Oy Sahaajankatu Helsinki Inlook Colortech Oy MAALAAMOPALVELUT, OHUTLEVYPALVELUT Sahaajankatu Helsinki Katso sijainnit kartalta Julkaisija: Inlook Oy Taitto ja ulkoasu: Viestintätoimisto VCA Oy Kirjapaino: Lönnberg Painot Oy, toukokuu 2014 Copyright Inlook Oy 2014 Puhelin info@inlook.fi inlook.fi etunimi.sukunimi@inlook.fi 2 INLOOK TUOTELUETTELO

3 SISÄLLYS Inlook-konserni... 2 Inlook-tuotemerkki... 2 PÄÄYHTEISTYÖKUMPPANIMME AKUSTIIKKALEVYT Ecophon-akustiikkalevyt... 8 Ecophon Focus...8 Ecophon Focus käytävälevyt...9 Ecophon Master...10 Ecophon Gedina...11 Ecophon Advantage...12 Ecophon Super G...13 Ecophon Hygiene...14 Ecophon Industry Modus (TAL)...16 Ecophon Industry RTP...17 Ecophon Akusto Wall...18 Ecophon Solo Parafon-akustiikkalevyt Parafon Parmitex Viva...22 Parafon Classic...22 Parafon Nordic...23 Parafon Royal...24 Parafon Direct...25 Parafon Slugger...26 Parafon Hygien...27 Parafon Clinic...27 Parafon Singel...28 Parafon Circle...28 Parafon Buller...29 Parafon Absorptiolevy...30 Parafon IV-rp...31 Parafon Buller-rp...31 Parafon Wall Panel Rockfon-akustiikkalevyt Rockfon Tropic...34 Rockfon Koral...35 Rockfon Koral A-Sanded...35 Rockfon Hygienic...36 Rockfon Hygienic Plus...36 Rockfon Sonar...37 Rockfon Industrial Opal...38 Rockfon Industrial Black...38 Rockfon Industrial Nature Armstrong-mineraalikuitulevyt Knauf Danoline akustiikkatuotteet Danoline-kipsilevyt...42 Danoline Markant...42 Danoline Belgravia...42 Danoline Plaza...42 Danoline Tiles White...42 Danoline Contur...43 Danoline Danopanel...43 Danoline Tectopanel...43 Danoline Corridor INLOOK TUOTELUETTELO 3

4 1.6 Gyptone-kipsilevyt Gyptone Akustiset alakatot...44 Gyptone Quattro...45 Gyptone Sixto...45 Gyptone Point...45 Gyptone Line...46 Gyptone Base...46 Gyptone Vinyyli...46 Gyptone BIG-levyt AO-allover akustoratkaisut SMARTpackDUO...48 SMARTbox Soften Akustiikkapaneelit Soften Akustiikkapaneelit...50 Soften Air METALLIKATOT Paneelikatot K-paneelit...54 KUP-paneelit...55 KT-paneelit Sälekatot U-säleet Kasettikatot Lay-In kasetit...58 Clip-In kasetit...59 Axal-kasetit...60 Hook-On Corridor -kasetit Ritiläkatot T15-moduuliritilä...62 U-lamelliritilä Verkkokatot Lankaverkot...64 Levyverkot Palkkikatot INLOOK FixPOiNT -palkistojärjestelmä...66 priogrid palkistojärjestelmä PUUVERHOUSTUOTTEET Gustafs verhouslevyt Gustafs Panel System...70 NANO Perforation...74 Gustafs LED-Line...75 Gustafs 3coustic-paneelit Puucomp-verhouslevyt Topakustik Topakustik system 60 x 60 / akustik Topakustik Climacustic CLT-verhouslevyt Linear WP-rimaelementit Knauf Heradesign-akustiikkatuotteet Paracem-puukuitulevyt KANNATINJÄRJESTELMÄT T15-, T24-, T24 (C3)- ja T35-kannatusjärjestelmä Piilokiinnitysjärjestelmä Reunalistat Seinäprofiilit Muut osat INLOOK TUOTELUETTELO

5 5. GK-KANNATINJÄRJESTELMÄT Levykatot GK-kannatinjärjestelmän osat HUOLTOLUUKUT Kehysluukut Kehysluukut salpalukolla Kehysluukut push-up-lukolla Ääntäeristävät db-tarkastusluukut Hiussaumaluukut Peitelevyt EI30 paloluukut seinään ja kattoon EI60 paloluukut seinään ASENNUSTARVIKKEET Ripustimet Asennuslistat Otsalevyt, pilarirenkaat ja liimat Kiinnitys- ja asentajan tarvikkeet Kipsiruuvit Teräväkärkiset ruuvit Porakärkiset ruuvit Kiinnitysankkurit ja niitit Asentajan tarvikkeet VALAISIMET Moduulivalaisimet LED-Moduulivalaisimet VÄLISEINÄTARVIKKEET Seinärangat, rakennuskipsilevyt ja eristevillat INLOOK HANDY hattulistaseinä INLOOK FLEXY puskusaumaseinä Liune liukuvat sisäovet JÄRJESTELMÄSEINÄT INLOOK HANDY, hattulistaseinä INLOOK FLEXY, puskusaumaseinä INLOOK EASY, elementtiväliseinä INLOOK SLIDY, liukulasiseinä INLOOK SLIDY db, liukulasiseinä INLOOK GLAZY, lasiseinä INLOOK WOODY, puurunkoinen lasiseinä INLOOK WOODY-ALU, puurunkoinen lasiseinä alumiinilistoin INLOOK NEUVOTTELUHUONE INLOOK PUHELINKOPPI MUUT TUOTTEET GKD-arkkitehtoniset verkot Rockfon Mono Acoustic INLOOK-PALVELUT Materiaalipalvelut Sisäkattojen ja järjestelmäseinien asennuspalvelut Kokonaissisustukset Inlook Maalauspalvelut Inlook Ohutlevypalvelut Muistiinpanoja Tilauslomake Inlook-tuotteiden yleiset toimitusehdot INLOOK TUOTELUETTELO 5

6 PÄÄYHTEISTYÖKUMPPANIMME commclgeu/eu1/uk/fi/ Tutustu kumppaneiden sivustoihin 6 INLOOK TUOTELUETTELO

7 1. AKUSTIIKKALEVYT 1.1 Ecophon-akustiikkalevyt Parafon-akustiikkalevyt Rockfon-akustiikkalevyt Armstrong-mineraalikuitulevyt Knauf Danoline akustiikkatuotteet Gyptone-kipsilevyt AO-allover akustoratkaisut Soften Akustiikkapaneelit AKUSTIIKKALEVYT INLOOK TUOTELUETTELO 7

8 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Focus Pinta- ja reunamaalatut levyt Reunamallit Focus-tuotteissa on kahdeksan reunamallivaihtoehtoa, jotka näkyvät oheisesta taulukosta. Levyjen reunat on maalattu levyn näkyvän pinnan värisiksi. Levykoot Levyjen paksuus on 20 mm. Oheisessa taulukossa mainittujen levykokojen lisäksi on saatavana seuraavat koot: 1200 mm x 1200 mm reunamalleille A, Ds, Dg, E24 ja E15. käytävälevyt (leveys 600 mm ja pituudet 1600, 1800, 2000 ja 2400 mm) reunamalleille A, Ds, Dg ja E24. Suorareunaisten (reunamallit A ja SQ) levyjen todelliset mitat ovat 8 mm moduulimittoja pienemmät. Akutex FT-pinta Kaikissa Focus-tuotteissa on Akutex FT -pinta. Järjestelmä Kapseloitu tuote Moduulimitat, mm Abs. luokka Levyä/ pkt m 2 /pkt Focus A FT 20 x 600 x 600 A 28 10,08 T24-lista tai liima-asennus 20 x 1200 x 600 A 14 10,08 Focus B FT 20 x 600 x 600 C 20 7,20 liima-asennus 20 x 1200 x 600 C 10 7,20 Focus Ds FT 20 x 600 x 600 A 20 7,20 piilolista-asennus 20 x 1200 x 600 A 10 7,20 Focus Dg FT 20 x 600 x 600 A 20 7,20 varjoura 20 x 1200 x 600 A 10 7,20 Focus E24 FT 20 x 600 x 600 A 20 7,20 upotettu T24-lista 20 x 1200 x 600 A 10 7,20 Focus E15 FT 20 x 600 x 600 A 20 7,20 upotettu T15-lista 20 x 1200 x 600 A 10 7,20 Focus F FT 20 x 600 x 600 C 20 7,20 mekaaninen kiinnitys taustapintaan 20 x 1200 x 600 C 10 7,20 Focus SQ FT (vain valkoinen) 20 x 600 x 600 C 20 7,20 liima-asennus avosaumoin 20 x 1200 x 600 C 12 8,64 8 INLOOK TUOTELUETTELO

9 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Focus käytävälevyt Erikoispitkät levyt käytäviin ja suuriin tiloihin Ecophon XL -levyt ovat pitkiä levyjä, joita esim. käytävien sisäkattoon tarvitaan vain yksi per käytävän leveyssuunta. Levyjä voidaan haluttaessa käyttää myös huonetilojen sisäkatoissa. Käytävälevyjä valmistetaan oheisen taulukon mukaan. XL-levyjen leveys on 600 mm ja pituudet 1600, 1800, 2000 ja 2400 mm. Focus A -levyissä reunakäsittely on valkoinen levyn väristä riippumatta. Järjestelmä Moduulimitat, mm Abs. luokka Levyä/ pkt m 2 /pkt Focus A FT 20 x 1600 x 600 A 12 11,52 20 x 1800 x 600 A 12 12,96 20 x 2000 x 600 A 12 14,40 20 x 2400 x 600 A 12 17,28 Focus Ds FT 20 x 1600 x 600 A 6 5,76 20 x 1800 x 600 A 6 6,48 20 x 2000 x 600 A 6 7,20 20 x 2400 x 600 A 6 8,64 Focus Dg FT 20 x 1600 x 600 A 6 5,76 20 x 1800 x 600 A 6 6,48 20 x 2000 x 600 A 6 7,20 20 x 2400 x 600 A 6 8,64 Focus E24 FT 20 x 1600 x 600 A 6 5,76 20 x 1800 x 600 A 6 6,48 20 x 2000 x 600 A 6 7,20 20 x 2400 x 600 A 6 8,64 Moduuliseinälista 0733, mattamusta. INLOOK TUOTELUETTELO 9

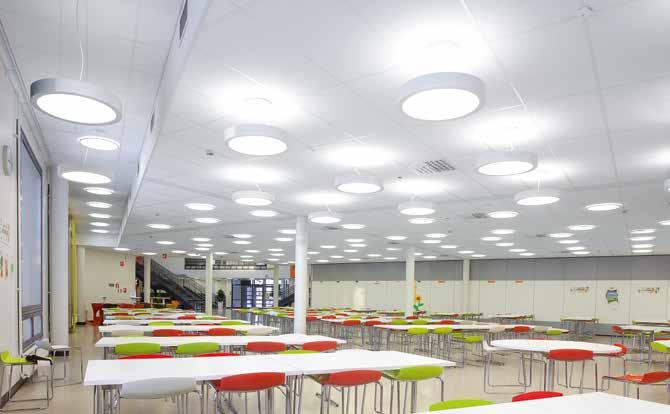

10 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Master Pinta- ja reunamaalatut levyt tasokkaaseen äänenvaimennukseen Ecophon Master on akustinen tuote, joka parantaa erityisesti äänenvaimennusta ja puheen erotettavuutta. Pinnoite ja väri Kaikissa Master-tuotteissa on Akutex FT -pinta. Maalattu Akutex FT -pinta ei ole arka naarmuuntumiselle eikä kiillottumiselle. Sen valon takaisin heijastavuus yhdessä alhaisen kiiltoarvon kanssa takaa miellyttävän diffuusin, tasaisen valon jakautumisen kaikkiin suuntiin ja antaa pinnalle mattamaisen ulkonäön. Akutex FT -pinta ei myöskään heijasta värejä muista pinnoista. Master-levyä on saatavana Akutex FT -väreissä, mutta Master F - ja Master SQ -tuotteita sekä gamma-pintaisia levyjä on saatavana vain valkoisena. Järjestelmä Kapseloitu tuote Moduulimitat, mm Abs. luokka Kpl/pkt m 2 /pkt Master SQ FT/alpha (valk.) 40 x 600 x 600 A 10 3,60 Master SQ FT/alpha (valk.) 40 x 900 x 600 A 6 3,24 Master SQ FT/alpha (valk.) 40 x 1200 x 600 A 6 4,32 Master F FT/alpha (valk.) 40 x 600 x 600 A 10 3,60 Master F FT/alpha (valk.) 40 x 1200 x 600 A 6 4,32 Master F FT/gamma (valk.) 40 x 600 x 600 A 10 3,60 Master A FT/alpha 40 x 600 x 600 A 20 7,20 Master A FT/alpha 40 x 1200 x 600 A 10 7,20 Master A FT/gamma (valk.) 40 x 1200 x 600 A 10 7,20 Master B FT/alpha 40 x 600 x 600 A 10 3,60 Master Ds FT/alpha 40 x 600 x 600 A 10 3,60 Master Ds FT/gamma (valk.) 40 x 600 x 600 D 10 3,60 Master E FT/alpha 40 x 600 x 600 A 10 3,60 Master E FT/alpha 40 x 1200 x 600 A 4 5,76 Master E FT/gamma (valk.) 40 x 600 x 600 D 10 3,60 10 INLOOK TUOTELUETTELO

11 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Gedina Valkoiset pinta- ja reunamaalatut levyt Ecophon Gedina on turvallinen valinta ja täyttää vaatimukset tulevaisuudessakin. Sisäkattoratkaisun tulee olla joustava, helppo käsitellä ja ympäristömyötäinen sekä toteuttaa hyvä akustiikka huonetiloihin. Pinnoite ja väri Ecophon Gedina -levyissä on aina valkoinen maalattu Akutex T -pinta. Suorareunaisten (reunamalli A) levyjen reunat on reunakäsitelty. Reuna mallin E levyjen reunat on maalattu. Levykoot Levykoot ovat taulukon mukaiset. Levyjen paksuus on 15 mm. Gedina-tuotteissa suorareunaisten levyjen (reunamalli A) todelliset mitat ovat 594 x 594 mm ja 594 x 1194 mm. Asennus Ecophon Gedina -levyt on tarkoitettu asennettavaksi T-listajärjestelmään. Järjestelmä Kapseloitu tuote Moduulimitat, mm Abs. luokka Kpl/pkt m 2 /pkt Gedina A, PE 15 x 600 x 600 A 40 14,4 Gedina A, PE 15 x 1200 x 600 A 20 14,4 Gedina E15 15 x 600 x 600 A 26 9,36 Gedina E15 15 x 1200 x 600 A 16 11,52 Gedina E24 15 x 600 x 600 A 26 9,36 Gedina E24 15 x 1200 x 600 A 16 11,52 WHITE 500 NCS S 0500-N 84% Gedina: kevyt ja luotettava sisäkattojärjestelmä. Reunaleikkuri E 0221 INLOOK TUOTELUETTELO 11

12 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Advantage Lasihuopapintaiset reunakäsitellyt levyt Ecophon Advantage -levyt tarjoavat hyvän hinta-laatu-suhteen ja täyttävät toimivalle akustiikkakatolle asetettavat perusvaatimukset. Reunamallit, levykoot ja värit Valkoisten Advantage-levyjen reunamallivaihtoehdot ovat A ja E. Levykoot oheisen taulukon mukaan. Suorareunaisissa (A) levyissä on reunakäsittely, tunnus PE. E-reunaisten levyjen reunat on maalattu. Advantage -tuotteissa todelliset mitat ovat: 15 ja 20 mm levyt 594 x 594 mm ja 1194 x 594 mm Asennus 15 mm ja 20 mm paksut tuotteet on tarkoitettu asennettavaksi T-listajärjestelmään. Järjestelmä Kapseloitu tuote Moduulimitat, mm Abs. luokka Levyä/ pkt m 2 /pkt Advantage A, PE 15 x 600 x 600 A 40 14,40 Advantage A, PE 15 x 1200 x 600 A 20 14,40 Advantage E15 15 x 600 x 600 A 26 9,36 Advantage E15 15 x 1200 x 600 A 16 11,52 Advantage E24 15 x 600 x 600 A 26 9,36 Advantage E24 15 x 1200 x 600 A 16 11,52 Advantage A, PE 20 x 600 x 600 A 28 10,08 20 x 1200 x 600 A 14 10,08 WHITE 500 NCS S 0500-N 84% Advantage A -levy. Leikkaus, Advantage E -järjestelmä. Advantage A -järjestelmä. 12 INLOOK TUOTELUETTELO

13 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Super G Iskunkestävät levyt Super G -tuotteissa on luja, kestävä lasikudospinta. Ne soveltuvat erityisen hyvin sisäkattoihin tiloissa, joissa kattopinta altistuu iskuille tai voimakkaalle kulutukselle. Tyypillisiä käyttökohteita ovat liikuntatilat ja porraskäytävät. Levykoot Super G -levyjen moduulimitat ovat 1200 x 600 mm, paksuus on 40 mm tai 20 mm. Levyjen todelliset mitat ovat (ei koske reunamallia B): Super G 20 mm ja 40 mm: 8 mm moduulimittoja pienemmät Super G Plus: 18 mm moduulimittoja pienemmät. Järjestelmä Kapseloitu tuote Moduulimitat, mm Abs. luokka Super G, PE Valkoinen lasikudospinta Super G, SQ Valkoinen lasikudospinta Super G Plus Valkoinen lasikudospinta Super G B Valkoinen lasikudospinta Kpl/pkt m 2 /pkt 20 x 1200 x 600 A 14 10,08 40 x 1200 x 600 A 6 4,32 40 x 1200 x 600 A 6 4,32 40 x 600 x 600 A 10 3,60 Asennus Super G -levyt voidaan asentaa T-listajärjestelmään tai kiinnittää suoraan taustapintaan liimaamalla tai hattulistoilla. Jos levyt kiinnitetään suoraan taustapintaan, suosittelemme 40 mm paksujen levyjen käyttöä. INLOOK TUOTELUETTELO 13

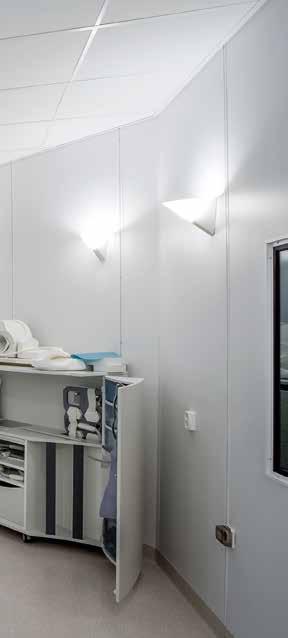

14 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Hygiene Pesunkestävät akustiikkalevyt Hygiene-tuotteet ovat vettä hylkiviä ja pinnoitteena on puhdistuksen kestävä valkoinen maalattu pinta Meditec-, Performance-, Protec- Labotec- ja Foodtec-tuotteissa. Advance-levyt on kapseloitu valkoiseen erikoiskalvoon. Hygiene Meditec Meditec-tuotteiden käyttökohteita ovat sairaaloiden ja muiden terveydenhuollonrakennusten tutkimus-, hoito- ja potilashuoneet. Levyjen pinnat voidaan puhdistaa imuroimalla ja ne kestävät myös viikoittaisen nihkeäpyyhinnän desinfioivalla puhdistusaineella. Suorareunaisten levyjen (reunamalli A) reunoissa on reunakäsittely. E-reunaiset tuotteet ovat reunamaalattuja. Levyjen paksuus on 15 mm. Hygiene Performance Performance-tuotteissa on erikoiskäsitelty, pesun kestävä Akutex TH -pinta. Reunoissa on reunakäsittely. Tuote soveltuu erinomaisesti mm. laitoskeittiöiden alakattoihin. Levyjen paksuus on 20 mm. Hygiene Protec Protec-tuotteissa on myös erikoiskäsitelty, pesun kestävä Akutex HP -pinta. Levyn reunat ja taustapinta ovat myös maalatut. Protec soveltuu esimerkiksi elintarvike-, lääke- ja elektroniikkateollisuuden tarpeisiin. Hygiene Labotec Labotec Ds on alaslaskettu sisäkattojärjestelmä ympäristöihin, joissa vähäinen partikkeleiden päästö huonetilaan on tärkeää ja joita joskus märkäpuhdistetaan tai desinfioidaan. Ds-järjestelmässä on vain pystysaumoja, mikä vähentää likataskuja. Käyttökohteet: laboratoriot, esimerkiksi lääke- ja elektroniikkateollisuudessa. 14 INLOOK TUOTELUETTELO

15 1.1 Ecophon-akustiikkalevyt Klipsit pitävät levyt paikoillaan pesun aikana. Asennus Hygiene-levyt on tarkoitettu asennettavaksi T-listajärjestelmään. Levyjen asennuksessa suositellaan käytettäväksi korroosionkestävää C3 tai C4 T-listajärjestelmää Ecophonin järjestelmäsuosituksen mukaisesti. Hygiene-klipseillä varmistetaan levyjen paikallaan pysyminen pesun aikana. Suorareunaisten Hygiene-levyjen (reunamalli A) todelliset pituus- ja leveysmitat ovat 8 mm moduulimittoja pienemmät. Lavanda T5 PS, 600 x 600 mm, prismaattinen diffusoija. Ecophon Hygiene Lavanda -valaisimet Hygiene-valikoimaan kuuluvat myös painepesunkestävät Lavanda valaisimet. Lavanda -valaisimen IP-luokka on IP AKUSTIIKKALEVYT Järjestelmä Kapseloitu tuote Moduulimitat, mm Abs. luokka Kpl/pkt m 2 /pkt Meditec, A 15 x 600 x 600 A 40 14,40 15 x 1200 x 600 A 20 14,40 Meditec, E 15 x 600 x 600 A 26 9,36 15 x 1200 x 600 A 16 11,52 Performance, A 20 x 600 x 600 A 28 10,08 20 x 1200 x 600 A 14 10,08 Foodtec A 20 x 600 x 600 A 20 7,20 20 x 1200 x 600 A 10 7,20 40 x 600 x 600 A 10 3,60 Hygiene Foodtec Foodtec on alaslaskettu sisäkattojärjestelmä ympäristöihin, joissa on likaantumisen riski ja joissa sisäkattoa säännöllisesti puhdistetaan. Suositellaan tiloihin, joissa kosteus kohoaa tilapäisesti. Käyttökohteet: elintarvike- ja panimoteollisuus, ravintolat ja suurkeittiöt. Hygiene Advance Advance -tuotteessa akustiikkalevy on kapseloitu valkoiseen erikoiskalvoon, joka kestää useimpien kemikaalien yms. aineiden vaikutukset. Advance-tuotetta suositellaan kohteisiin, joissa painepesun tarve on päivittäinen. Advance tekninen levy on tarkoitettu Advancesisäkaton alueille, joissa levyjä on leikattava (esim. reunat). Levyjen paksuudet ovat 20 mm ja 40 mm. 40 x 1200 x 600 A 6 4,32 Foodtec Wall -seinälevy 40 x 1200 x 600 A 6 4,32 Labotec Ds 20 x 600 x 600 A 20 7,20 20 x 1200 x 600 A 10 7,20 20 x 1200 x 1200 A 6 8,64 Protec, A x 600 x 600 A 20 7,20 20 x 1200 x 600 A 10 7,20 Advance, A 20 x 600 x 600 B 28 10,08 20 x 1200 x 600 B 14 10,08 40 x 600 x 600 A 14 5,04 40 x 1200 x 600 A 7 5,04 Advance Wall -seinälevy 40 x 1200 x 600 A 6 4,32 Advance tekninen levy 20 x 1200 x ,08 Lavanda T5 PS 4 x 14 W 600 x kpl/pkt 2 x 28 W 1200 x 300 Lavanda T5 PTP 4 x 14 W 600 x kpl/pkt 2 x 28 W 1200 x 300 Valaisinputket eivät sisälly toimitukseen. INLOOK TUOTELUETTELO 15

16 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Industry Modus (TAL) Teollisuustilojen akustiikkalevyt Modus (TAL) - lasihuopapintaiset teollisuusakustiikkalevyt Ecophon Industry -tuotteet on tarkoitettu ensisijaisesti teollisuus- ja hallirakennusten äänenvaimennus- ja sisustuslevyiksi. Pintojen vähäinen epätasaisuus on mahdollista Industry-tuotteissa. Levykoot ja värit Ecophon Modus (TAL) -levyjen moduulikoko on 1200 x 600 mm ja todelliset mitat 1190 x 590 mm. Levyjen paksuudet ovat 30 ja 50 mm. Levyissä on näkyvällä pinnalla lasihuopapinnoite, värit natural, harmaa, musta ja valkoinen. Myös taustapinnan peittää lasihuopa. Vakiotuotteissa reunat ovat käsittelemättömät. Modus (TAL) -levyjä toimitetaan tilauksesta myös reunakäsiteltyinä.tal-va-levyissä reunakäsittely on valkoinen, TAL-H-levyissä harmaa ja TAL-M-levyissä musta. Asennus Industry-tuotteet voidaan asentaa tavalliseen T-listajärjestelmään tai kiinnittää suoraan tausta pintaan liimaamalla, hattulistoilla tai mekaanisilla kiinnikkeillä. Modus (TAL-N) Nature 60 % Modus (TAL-M) Black 970 NCS S 8502-Y 4% Modus (TAL-H) GREY 981 NCS S 2502-Y 45 % Modus (TAL-VA) White 190 NCS S 0500-N 80 % Järjestelmä suorareunainen Moduulimitat, mm Abs. luokka Kpl/pkt m 2 /pkt Modus (TAL-N) ei reunakäsittelyä 30 x 1200 x 600 C/A* 10 7,20 Väritön lasihuopa ei reunakäsittelyä 50 x 1200 x 600 A 6 4,32 Modus (TAL-H) ei reunakäsittelyä 30 x 1200 x 600 C/A* 10 7,20 Harmaa lasihuopa harmaa reunakäsittely 30 x 1200 x 600 C/A* 10 7,20 ei reunakäsittelyä 50 x 1200 x 600 A 6 4,32 harmaa reunakäsittely 50 x 1200 x 600 A 6 4,32 Modus (TAL-M) ei reunakäsittelyä 30 x 1200 x 600 C/A* 10 7,20 Musta lasihuopa musta reunakäsittely 30 x 1200 x 600 C/A* 10 7,20 ei reunakäsittelyä 50 x 1200 x 600 A 6 4,32 musta reunakäsittely 50 x 1200 x 600 A 6 4,32 Modus (TAL-VA) ei reunakäsittelyä 30 x 1200 x 600 C/A* 10 7,20 Valkoinen lasihuopa valk. reunakäsittely 30 x 1200 x 600 C/A* 10 7,20 ei reunakäsittelyä 50 x 1200 x 600 A 6 4,32 valk. reunakäsittely 50 x 1200 x 600 A 6 4,32 * Absorptioluokka C suoraan kiinni taustapinnassa, luokka A alaslaskettuna (asennuksen kokonaiskorkeus 200 mm). 16 INLOOK TUOTELUETTELO

17 1.1 Ecophon-akustiikkalevyt Ecophon Industry RTP Teollisuustilojen akustiikkalevyt RTP reikäpeltipintaiset akustiikkalevyt Ecophon RTP -tuotteissa on pinnoitteena reikäpeltilevy, joka on taivutettu pitkien sivujen yli levyn taustapinnalle. Pellin ja lasivilla levyn välissä on musta lasihuopa. Lasivillalevyn taustapinnalla on väritön huopa ja lasivillalevyn reunoissa on musta reunakäsittely. RTP-tuotteet kestävät voimakasta mekaanista rasitusta, kuten iskuja. Ne soveltuvat hyvin teollisuustilojen ja konehuoneiden sisäkattopinnoiksi ja seinäverhousmateriaaliksi. Levykoot ja värit Värivaihtoehtoja on kaksi: galvanoitu reikäpelti ja valkoinen muovitettu reikäpelti. Ecophon RTP -levyjen moduulikoko on 1200 x 600 mm (todelliset mitat 1190 x 590 mm). Levyjen paksuudet ovat 30 ja 50 mm. Asennus Industry-tuotteet voidaan asentaa tavalliseen T24-listajärjestelmään tai kiinnittää suoraan taustapintaan hattulistoilla. Industry XR lasihuopapintaiset teollisuusakustiikkalevyt Ecophon Industry XR -tuote soveltuu äänenvaimennusmateriaaliksi suuriin halli kohteisiin tai muihin teollisuustiloihin. Levykoko Ecophon Industry XR -levyn moduulikoko on 600 x 1200 mm (tod. mitat 595 x 1195 mm). Levyn paksuus 50 mm. Vain lavapakkaus. Asennus Asennustapana joko liimaus tai ruuvi ja aluslevy. Ei T-lista -asennukseen. 1. AKUSTIIKKALEVYT Järjestelmä suorareunainen Mitat, mm Pinnointe/väri Paksuus Abs. luokka Kpl/ pkt m 2 / pkt RTP-G, A 1200 x 600 galvanoitu 30 C/A* 5 3,6 - kartonkipakkaus reikäpelti 50 A 3 2,16 RTP-G, A 1200 x 600 galvanoitu 30 C/A* lavapakkaus reikäpelti 50 A 70 50,4 RTP-VA, A 1200 x 600 muovitettu reikäpelti 30 C/A* 5 3,6 - kartonkipakkaus valkoinen RR20 50 A 3 2,16 RTP-VA, A 1200 x 600 muovitettu reikäpelti 30 C/A* lavapakkaus valkoinen RR20 50 A 70 50,4 * Absorptioluokka C suoraan kiinni taustapinnassa, luokka A alaslaskettuna (asennuksen kokonaiskorkeus 200 mm). RTP-G 55 % RTP-VA 65 % Järjestelmä suorareunainen Mitat, mm Pinnointe/väri Paksuus Abs. luokka m 2 /lava Industry XR 1200 x 600 musta 50 A 51,84 Industry XR 1200 x 600 harmaa 50 A 51,84 Industry XR, harmaa Grey 981 NCS S 2502-Y 45 % Industry XR, musta Black 970 NCS S 8502-Y 4 % INLOOK TUOTELUETTELO 17

18 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Akusto Wall Monimuotoista seinäakustiikkaa Akutex FT Akusto/Akutex FT -levyissä on pinnoitteena maalattu lasihuopapinta. Akutex FT -pintaisia levyjä ei suositella kohteisiin, joissa seinälevyyn voi kohdistua iskuja. Super G Akusto/Super G -levyissä on luja lasikudospinta. Värivaihtoehtoja ovat valkoinen, vihreä ja harmaa. Super G -seinälevyt soveltuvat kohteisiin, joissa seinäpintaan voi kohdistua iskuja (esim. liikuntatilat). Texona Akusto/Texona-levyissä on tekstiilipinta. Värivaihtoehtoja on 16. Texona-levyt ovat lujia ja niiden tyypillisiä käyttökohteita ovat koulu- ja toimistotilojen seinäpinnat. Texona-levyjä voidaan käyttää myös kiinnitysalustana ilmoituksille, piirustuksille jne. Järjestelmä Kapseloitu tuote (ei A-reunaiset) Moduulimitat, mm Reunamalli Abs. luokka Akutex FT, A (valkoinen) 40 x 2700 x 1200 A A 4 12,96 Super G, A (valkoinen) 40 x 2700 x 1200 A A 4 12,96 Super G, A (harmaa)* 40 x 2700 x 1200 A A 4 12,96 Texona, A (vakiovärit) 40 x 2700 x 1200 A A 4 12,96 Akutex FT, C (valkoinen) 40 x 2700 x 600 C A 4 6,48 Super G, C (valkoinen) 40 x 2700 x 600 C A 4 6,48 Super G, C (harmaa) 40 x 2700 x 600 C A 4 6,48 Super G, C (vihreä)* 40 x 2700 x 600 C A 4 6,48 Texona, C valkoinen x 2700 x 600 C A 4 6,48 Texona, C harmaa x 2700 x 600 C A 4 6,48 Texona, C musta x 2700 x 600 C A 4 6,48 Texona, C (muut vakiovärit) 40 x 2700 x 600 C A 4 6,48 Texona, C/gamma 940 musta 40 x 2700 x 600 C E 4 6,48 Muralis, C 40 x 2400 x 600 C A 4 5,76 *) Minimitoimituserä on 50 m 2. Asennus Akusto-levyjen asennukseen on Connect-kiinnitysjärjestelmässä omat U-listansa, profiilit, kulmapalat ja muut asennustarvikkeet. Kpl/ pkt m 2 / pkt 18 INLOOK TUOTELUETTELO

19 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Ecophon Solo Leijuva akustiikkalevy Levyt Ecophon Solo on absorptioluokan A vapaasti leijuva akustiikkalevy. Solo-tuote perheen levyissä ei ole lainkaan näkyviä listoja. Levyissä on suorat reunat ja ne on maalattu molemmilta puolilta akustiikkalevyn pinnoitteen värisiksi. Akutex FT -pinnoitteella on erinomaiset valonheijastavuusominaisuudet ja mattapinta auttaa korostamaan esteettisesti avaruudellista vaikutelmaa. Asennus Solo-järjestelmään kuuluu kolme erilaista ripustusmenetelmää, joista voit valita käyttökohteeseen sopivan asennustavan. Värit ja pintavaihtoehdot Ecophon Solo -levyjä on saatavana erivärisinä toivotun tuloksen aikaansaamiseksi. Valitse sopiva väri Akutex FT- tai Akutex T -värivalikoimastamme. Tuote Moduulimitat, mm Abs. luokka Solo Square (valkoinen) 40 x 1200 x 1200 A 4 Solo Rectangle (valkoinen) 40 x 1200 x 2400 A 2 Solo Circle d=800 (valkoinen) 40 x 800 x 800 A 4 Solo Circle d=1200 (valkoinen) 40 x 1200 x 1200 A 4 Solo Circle XL d=1600 (valkoinen) 40 x 1600 x 1600 A 1 Solo Ellipse (valkoinen) 40 x 1000 x 2400 A 1 Solo Pentagon (valkoinen) 40 x 1139 x 1198 A 1 Solo Hexagon (valkoinen) 40 x 1040 x 1200 A 1 Solo Heptagon (valkoinen) 40 x 1168 x 1198 A 1 Solo Octagon (valkoinen) 40 x 1200 x 1200 A 1 Solo Triangle (valkoinen) 40 x 1039 x 1200 A 1 Kpl/ pkt Yhteenveto Ecophon Solo Regular -malliston muotolevyistä Ecophon Solo Square Vakiokoko:1200x1200 mm Ecophon Solo Circle Vakiokoot Ø: 800 mm Ø:1200 mm Ecophon Solo Circle XL Vakio XL koko Ø:1600 mm Ecophon Solo Ellipse Vakiokoko: 2400x1000 mm Ecophon Solo Rectangle Vakiokoko: 2400x1200 mm Ecophon Solo Triangle Vakiokorkeus: 1039 mm Vakio kantaleveys: 1200 mm Ecophon Solo Octagon Vakiomitat: 1200x1200 mm Ecophon Solo Heptagon Vakiomitat: 1168x1198 mm Ecophon Solo Hexagon Vakiomitat: 1040x1200 mm Ecophon Solo Pentagon Vakiomitat: 1139x1198 mm INLOOK TUOTELUETTELO 19

20 1.1 Ecophon-akustiikkalevyt 1. AKUSTIIKKALEVYT Värit ja pinnoitteet Akutex FT Tämä tasainen, tyylikäs ja hyvin valoa heijastava pinta on saanut yhdeksän värivaihtoehtoa luonnon värien mukaan. Akutex FT -pinnoitteella saadaan katto- ja seinälevyille parhaat akustiset ominaisuudet. Levyjen vahingoittumisen estämiseksi ne on asennettava siten, ettei niitä päästä koskemaan. Volcanic Dust S 2002-Y Misty Rose S 1010-Y60R Silent Sand S 2005-Y30R Pure Olive S 2010-Y Silver Shadow S 4502-Y Soft Slate S 7000-N Pale Garden S 1005-G1GY Vanilla dream S 1505-Y White Frost S 0500-N Texona Texona on oikea ratkaisu silloin, kun halutaan toteuttaa näyttävä ja monivärinen seinäpinta. Pinnoite on sileää lasikangasta, jolla on 16 värivaihtoehtoa. Värit on valittu yhteistyössä sisustus- ja tekstiilisuunnittelijoiden sekä arkkitehtien kanssa. Sea Salt S 0500-N Nutmeg S 7010-Y30R Chilli S 2070-R Garlic S 2502-Y Blueberry S 7020-R80B Tangerine S 2060-Y50R Oyster S 4005-Y20R Menthol S 4040-B30G Rhubarb S 5030-R20B Ginger S 2005-Y30R Mustard S 2050-Y Mulberry S 7020-R50B Pepper S 6502-Y Wasabi S 4020-G70Y Lavender S 2030-R70B Liquorice S 9000-N Super G Super G on suunniteltu tiloihin, joissa levyjen pintaan voi kohdistua iskuja. Luja lasikangas ja tiheä lasivillalevy tekevät tuotteesta erinomaisen valinnan liikuntatiloihin ja kouluihin. White 085 S 1002-Y Grey 984 S 3502-G Green 583 S 4040-G40Y 20 INLOOK TUOTELUETTELO

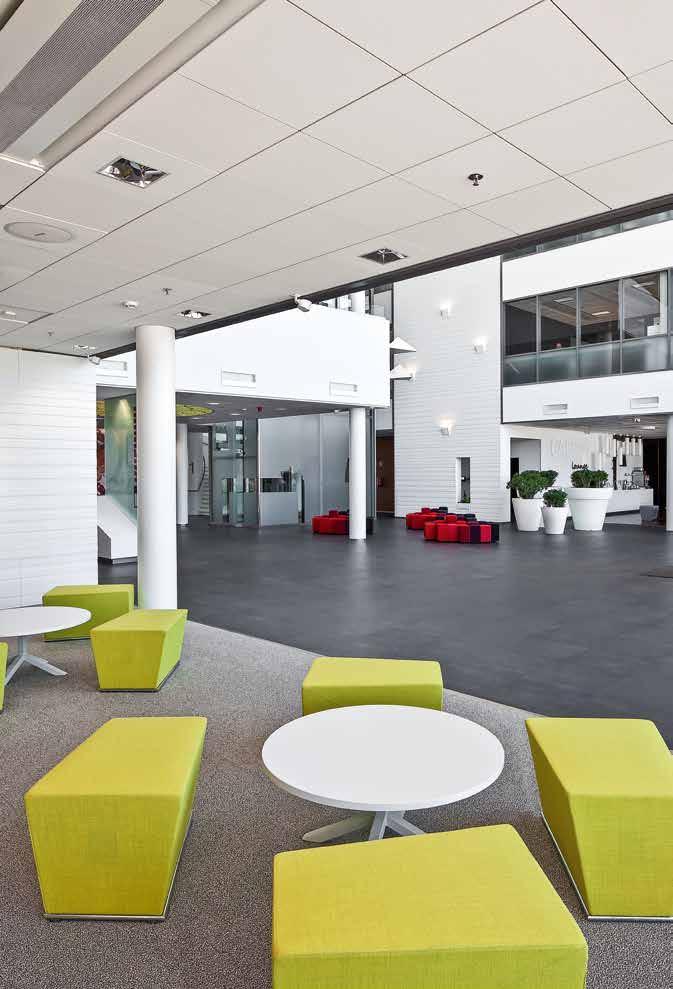

21 INLOOK TUOTELUETTELO AKUSTIIKKALEVYT

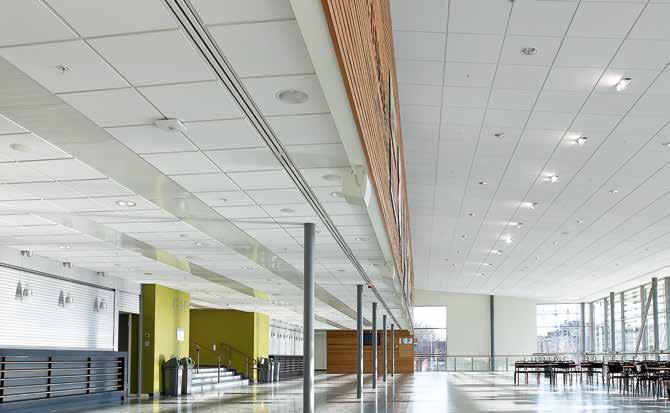

22 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Parafon Parmitex Viva ja Parafon Classic Vitivalkoinen klassikko Pinnoite: Lasihuopa Valonheijastavuus: n. 83 % Palo-ominaisuudet: Euroluokka A1 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 95 %/+25 C, tilapäisesti 100 %/+40 C Puhdistus: Pehmeällä harjalla, imuroimalla tai talouspesuaineliuokseen kostutetulla sienellä pyyhkien Sisäilmaluokitus: M 1 Asennus: Alaslaskettuna T-kannatinlistoilla, alustaan hattulistoilla tai alustaan liimaten saumapeite- ja U-reunalistoin PARAFON Parmitex Viva ja PARAFON Classic Kapseloitu, vaimentava sisäkattolevy listoille tai liimaten sauma- ja reunalistoin. Tuotteissa sama pinnoite. Reuna A kevyt reunakäsittely, reuna E peittomaalattu Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt A suora reuna A suora reuna, asennus listalle VIVA valkoinen huopa CLASSIC valkoinen huopa 30 x 600 x ,20 30 x 600 x ,20 15 x 600 x ,40 15 x 600 x ,40 A 18 x 1200 x ,40 E E 24 urareuna, asennus 24 mm:n T-listalle CLASSIC valkoinen huopa 40 x 600 x ,32 40 x 600 x ,32 18 x 600 x ,80 25 x 600 x ,64 15 x 600 x ,32 15 x 600 x ,20 18 x 1200 x ,64 40 x 600 x ,88 *Levyn lyhyet sivut ovat suoria A-tyyppisiä reunoja 18 x 600 x 1800* 6 6,48 18 x 600 x 2400* 6 8,64 Valmistusmitta = moduulimitta - 8 mm 22 INLOOK TUOTELUETTELO

23 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Parafon Nordic Edullista valkoista Pinnoite: Lasihuopa Valonheijastavuus: n. 77 % Palo-ominaisuudet: Euroluokka A1 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 95 %/+25 C, tilapäisesti 100 %/+40 C Puhdistus: Pehmeällä harjalla, imuroimalla tai talouspesuaineliuokseen kostutetulla sienellä pyyhkien Sisäilmaluokitus: M 1 Asennus: Alaslaskettuna T-kannatinlistoilla tai alustaan hattulistoilla (ilmaväli levyn yläpuolella parantaa akustiikkaa) Värit: Näkyvä pinta Nordic (valkoinen NCS S 0500-N), taustapinta luonnonvärinen lasihuopa PARAFON Nordic Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt Kapseloitu, valkoinen akustointilevy alaslaskettuihin sisäkattoihin. Reuna A kevyt reunakäsittely, reuna E peittomaalattu Valmistusmitta = moduulimitta - 8 mm A A suora reuna, asennus listalle E 24 urareuna, asennus 24 mm:n listalle E24 NORDIC valkoinen huopa NORDIC valkoinen huopa 15 x 600 x ,40 15 x 600 x ,40 30 x 600 x ,20 30 x 600 x ,20 15 x 600 x ,32 15 x 600 x ,20 INLOOK TUOTELUETTELO 23

24 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Värit: Näkyvä pinta Viva (NCS S 0500-N), Cement (NCS 2002-B), Metal (NCS S 3015-R80B), Extra (NCS S 1002-Y). Taustapinta luonnonvärinen lasihuopa. Viva Cement Metal Extra Parafon Royal Aidosti reunapinnoitettu Pinnoite: Lasihuopa tai vahva lasikudos (Extra) Valonheijastavuus: Viva n. 83 %, Cement n. 54 %, Metal n. 42 %, Extra n. 79 % Palo-ominaisuudet: Euroluokka A2-s1,d0, Extra C-s1,d0 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 90 %/+30 C Puhdistus: Pehmeällä harjalla, imuroimalla tai talouspesuaineliuokseen kostutetulla sienellä pyyhkien Sisäilmaluokitus: M 1 Asennus: Liimataan alustaan avosaumaan asennusliimalla ilman listoja PARAFON Royal Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt Ympäripinnoitettu, viimeistelty ulkonäkö ilman listoja avosaumoin liimaten. Valmistusmitta = moduulimitta - 8 mm A suora reuna A A A VIVA (Classic) valkoinen huopa CEMENT harmaa huopa METAL metallinhohtoinen huopa EXTRA valkoinen vahva kudos 30 x 600 x ,20 30 x 600 x ,20 30 x 600 x ,40 30 x 600 x ,00 40 x 600 x ,04 40 x 600 x ,04 40 x 600 x ,78 50 x 600 x ,32 50 x 600 x ,32 50 x 600 x ,24 30 x 600 x ,20 30 x 600 x ,20 50 x 600 x ,32 50 x 600 x ,32 30 x 600 x ,20 30 x 600 x ,20 50 x 600 x ,32 50 x 600 x ,32 30 x 600 x ,20 30 x 600 x ,20 50 x 600 x ,32 50 x 600 x ,32 24 INLOOK TUOTELUETTELO

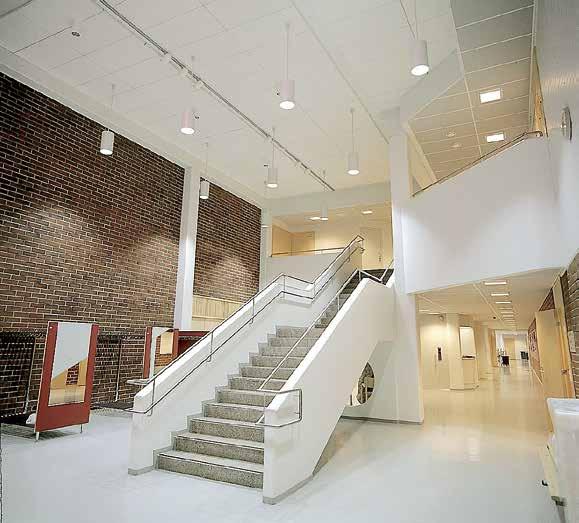

25 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Parafon Direct Akustiikkaa ilman listoja Pinnoite: Lasihuopa Valonheijastavuus: n. 83 % Palo-ominaisuudet: Euroluokka A1 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 95 %/+25 C, tilapäisesti 100 %/+40 C Puhdistus: Pehmeällä harjalla, imuroimalla tai talouspesuaineliuokseen kostutetulla sienellä pyyhkien Sisäilmaluokitus: M 1 Asennus: Liimaten alustaan avosaumoin ilman listoja. Alaslaskettuna T-kannatinlistoilla tai alustaan hattulistoilla. PARAFON Direct Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt Reunamaalattu, ilman listoja avosaumoin liimaten Valmistusmitta = moduulimitta - 8 mm Värit: Näkyvä pinta Classic (valkoinen NCS S 0500-N). Taustapinta luonnonvärinen lasihuopa. A Classic CLASSIC Valkoinen huopa 40 x 600 x ,32 40 x 600 x ,32 INLOOK TUOTELUETTELO 25

26 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Värit: Näkyvä pinta Slugger vit (NCS S 1002-Y), Slugger grå (NCS S 4502-G) tai Slugger svart (NCS S 9000-N). Slugger vit Slugger grå Slugger svart Parafon Slugger Iskunkestävää äänenvaimennusta Pinnoite: Vahva lasikudos Valonheijastavuus: Slugger vit n. 83 %, Slugger grå 48 %, Slugger svart n. 5 % Palo-ominaisuudet: Euroluokka A2-s1,d0 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 90 %/+25 C Puhdistus: Pehmeällä harjalla, imuroimalla tai talouspesuaineliuokseen kostutetulla sienellä pyyhkien Sisäilmaluokitus: M 1 Asennus: Alaslaskettuna T-kannatin listoilla, alustaan hattulistoilla tai alustaan liimaten saumapeite- ja U-reunalistoin PARAFON Slugger Reuna Pinnoite Moduulimitat, mm Toimituskategoria Kpl/pkt m 2 /pkt Vaimentava, mekaanisesti vahva sisäkattolevy listoille. A suora reuna SLUGGER VIT valkoinen vahva kudos 40 x 600 x 600 B 12 4,32 40 x 600 x 1200 B 6 4,32 Slugger vit: kevyt reunakäsittely vakiona 25 x 600 x 600 C 20 7,20 25 x 600 x 1200 C 10 7,20 Slugger grå ja svart: Valkoinen reunakäsittely tilattavissa erikseen minimierä 150 m 2 A SLUGGER GRÅ harmaa vahva kudos 40 x 600 x 600 C 12 4,32 40 x 600 x 1200 C 6 4,32 A SLUGGER SVART musta vahva kudos 40 x 600 x 600 C 12 4,32 40 x 600 x 1200 C 6 4,32 Valmistusmitta = moduulimitta - 8 mm 26 INLOOK TUOTELUETTELO

27 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Parafon Hygien ja Clinic Pestävää pintaa edullisesti Pinnoite: Erikoisvahvistettu lasihuopa Valonheijastavuus: Hygien n. 80 %, Clinic n. 80 % Palo-ominaisuudet: Euroluokka A2-s1,d0 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 95 %/+25 C, tilapäisesti 100 %/+40 C Puhdistus: Pehmeällä harjalla, imuroimalla tai talouspesuaineliuokseen kostutetulla sienellä pyyhkien. Hygien on myös painepesua kestävä. Sisäilmaluokitus: M 1 Asennus: Alaslaskettuna T-kannatinlistoille tai liimaten (40 mm:n paksuus) alustaan käyttäen saumapeitelistoja ja U-reunalistoja. Saumat voidaan tarvittaessa tiivistää Akusterisaumaaineella. Mikäli kattoa on tarkoitus painepestä, suositellaan käytettäväksi T-kannatinlistajärjestelmässä sopivia levynpidikkeitä. PARAFON Hygien Reuna Pinnoite Moduulimitat, mm Kapseloitu, pestävä ja tehokas vaimennin hygieenisiin tiloihin. Painepesunkestävä. A suora reuna valkoinen erikoisvahvistettu huopa Toimituskategoria Kpl/ pkt m 2 / pkt 18 x 600 x 600 A 32 11,52 18 x 600 x 1200 A 16 11,52 40 x 600 x 600 B 12 4,32 Reunamaalattu. 40 x 600 x 1200 A 6 4,32 Valmistusmitta = moduulimitta - 8 mm PARAFON Clinic Reuna Pinnoite Moduulimitat, mm Kapseloitu, pestävä ja tehokas vaimennin hygieenisiin tiloihin. Reuna A: kevyt reuna käsittely Reuna E: peittomaalattu Valmistusmitta = moduulimitta - 8 mm A suora reuna E 24 urareuna 24 mm:n listalle valkoinen pinnoite valkoinen pinnoite Toimituskategoria Kpl/ pkt m 2 / pkt 15 x 600 x 600 A 40 14,40 15 x 600 x 1200 A 20 14,40 15 x 600 x 600 B 12 4,32 15 x 600 x 1200 B 10 7,20 INLOOK TUOTELUETTELO 27

28 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Värit: Näkyvä pinta Viva/Classic (valkoinen NCS S 0500-N), taustapinta luonnonvärinen lasihuopa Viva/Classic Parafon Singel ja Parafon Circle Äänenvaimennusta ja silmäniloa Pinnoite: Lasihuopa Valonheijastavuus: n. 83 % Palo-ominaisuudet: Euroluokka A1 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 95 %/+25 C, tilapäisesti 100 %/+40 C Puhdistus: Pehmeällä harjalla, imuroimalla tai talouspesuaineliuokseen kostutetulla sienellä pyyhkien Sisäilmaluokitus: M 1 Asennus: Asennetaan vaijereilla ja koukuilla, joiden avulla levyt roikkuvat vapaasti. PARAFON Singel Reuna Pinnoite Moduulimitat, mm Kpl/ pkt Kapseloitu, taustastaan vapaasti roikkumaan ripustettava akustointilevy. Reunamaalattu. Valmistusmitta = moduulimitta - 8 mm A CLASSIC valkoinen huopa PARAFON Circle Reuna Pinnoite Paksuus ja halkaisija mm Kapseloitu, taustastaan vapaasti roikkumaan ripustettava pyöreä akustointilevy. Reunamaalattu. A CLASSIC valkoinen huopa m 2 / pkt Kannakkeiden määrä/levy 40 x 600 x ,60 4 kpl 40 x 600 x ,32 6 kpl 40 x 1200 x ,76 4 kpl 40 x 1200 x ,40 4 kpl 40 x 1200 x ,48 6 kpl 40 x 1200 x ,64 6 kpl Kpl/ pkt 40 x Valmistusmitta = moduulimitta Asennustarvikkeet Kpl/pkt Pakkaus Saparojousi 20 pss Vaijeri + säädettävä lukitsin 4 pss Valmistusmitta = moduulimitta 28 INLOOK TUOTELUETTELO

29 1.2 Parafon-akustiikkalevyt Värit: Natur (luonnonharmaa NCS S 2005-G80Y), Vit (valkoinen NCS 1002-N), Svart (musta NCS S 9000-N), Grå (harmaa NCS S 5502-B). Taustapinta luonnonvärinen taustahuopa Natur Vit 1. AKUSTIIKKALEVYT Svart Grå Solid vit Parafon Buller Teollisuuden meluntorjuntaa Pinnoite: Lasihuopa Valonheijastavuus: Natur 60 %, Vit 80 %, Grå 19 %, Svart 4 % Palo-ominaisuudet: Euroluokka A 1 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 95 %/+25 C, tilapäisesti 100 %/+40 C Puhdistus: Pehmeällä harjalla tai imuroimalla Sisäilmaluokitus: M 1 Asennus: Alaslaskettuna T-kannatinlistoille, hattulistoilla suoraan alustaan tai liimaten alustaan käyttäen saumapeitelistoja ja U-reunalistoja. PARAFON Buller Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt Pinnoitettu, teollisuuden yleisvaimennukseen listoin, liimaten tai kiinnikkein. Taustapinnoitettu. Valkoinen kevyt reunakäsittely lisähinta, kysy erikseen. PARAFON Buller, levyn värinen reunakäsitelly Pinnoitettu, teollisuuden yleisvaimennukseen listoin, liimaten tai kiinnikkein. Taustapinnoitettu, levyn värinen reunakäsittely. A suora reuna Natur luonnonharmaa huopa Vit valkoinen huopa Svart musta huopa Grå harmaa huopa Solid vit valkoinen kudos 30 x 600 x ,36 50 x 600 x , x 600 x ,88 30 x 600 x ,36 50 x 600 x , x 600 x ,88 30 x 600 x ,36 50 x 600 x , x 600 x ,88 30 x 600 x ,36 50 x 600 x , x 600 x ,88 50 x 600 x ,32 50 x 1200 x ,52 Reuna Pinnoite Moduulimitat, mm Kpl/ pkt A suora reuna Natur luonnonharmaa huopa Svart musta huopa m 2 / pkt 30 x 600 x ,40 Lavapakkaus 50 x 600 x ,84 Lavapakkaus 30 x 600 x ,40 Lavapakkaus 50 x 600 x ,84 Lavapakkaus Valmistusmitta = moduulimitta - 8 mm INLOOK TUOTELUETTELO 29

30 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Parafon Absorptiolevy Äänenvaimennusta julkisiin tiloihin Pinnoite: Lasihuopa näkyvässä pinnassa Valonheijastavuus: Musta n. 9 %, luonnonharmaa n. 60 %. Palo-ominaisuudet: Euroluokka A 1 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 90 %/+25 C Puhdistus: Pehmeällä harjalla tai imuroimalla Sisäilmaluokitus: M 1 Asennus: Liimaamalla alustaan avosaumoin, hattulistajärjestelmällä tai mekaanisin kiinnikkein. Mittatoleranssien vuoksi ei sovellu sovittamatta T-kannatinlistajärjestelmään. Levyt on tarkoitettu teollisuuden taustavaimennukseen eivätkä täytä sisustusakustiikalle asetettuja vaatimuksia. Harmaan levyn pinnassa voi olla näkyvä lamellikuvio. Värit: musta (n. NCS S 9000-N) tai luonnonharmaa (n. NCS S 2005-G80Y) Musta Harmaa PARAFON Absorptiolevy Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt Verkko- ja ritiläkattojen yläpuoliseen vaimennukseen Pituustoleranssi ± 10 mm, muovipakkaus. A M musta huopa H harmaa huopa 30 x 600 x ,20 50 x 600 x ,32 30 x 600 x ,20 50 x 600 x ,32 Valmistusmitta = moduulimitta 30 INLOOK TUOTELUETTELO

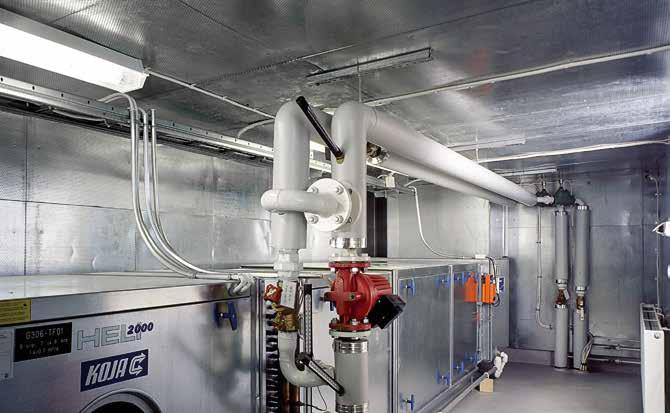

31 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Parafon IV-rp ja Parafon Buller-rp Vahvaa teräksistä ilmettä Pinnoite: Galvanoitu tai valkoinen pelti näkyvässä pinnassa Palo-ominaisuudet: Euroluokka A 1 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 90 %/+25 C Puhdistus: Pehmeällä harjalla, imuroimalla tai pyyhkimällä kostealla sienellä Sisäilmaluokitus: M 1 Asennus: Kiinnitetään alustaan hattulistajärjestelmällä tai ruuveilla ja aluslevyillä. Värit: Galvanoitu teräs ja valkoinen Galvanoitu teräs Valkoinen PARAFON IV-rp Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt Reikäpeltiverhoiltu konehuoneakustointilevy A suora reuna G galvanoitu reikäpelti 30 x 600 x ,60 Lavapakkaus 50 x 600 x ,44 Lavapakkaus Vajaasta lavasta veloitetaan. A suora reuna Gt galvanoitu reikäpelti, musta alushuopa 30 x 600 x ,60 Lavapakkaus 50 x 600 x ,44 Lavapakkaus Valmistusmitta = moduulimitta - 8 mm PARAFON Buller-rp Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt Kapseloitu reikäpeltiverhoiltu konehuoneakustointilevy A suora reuna G galvanoitu reikäpelti, Buller Svart 30 x 600 x ,60 Lavapakkaus 50 x 600 x ,44 Lavapakkaus Vajaasta lavasta veloitetaan. A suora reuna V valkoinen reikäpelti, Buller Svart 30 x 600 x ,60 Lavapakkaus 50 x 600 x ,44 Lavapakkaus Valmistusmitta = moduulimitta - 8 mm INLOOK TUOTELUETTELO 31

32 1.2 Parafon-akustiikkalevyt 1. AKUSTIIKKALEVYT Värit: Näkyvä pinta Slugger vit (NCS S 1002-Y), Slugger grå (NCS S G), Slugger svart (NCS S 9000-N), Textur (NCS S 1500-N), Struktur (NCS S 0500-N). Taustapinta luonnonvärinen lasihuopa. Textur- ja Struktur-pinnoitteet voi valita myös missä tahansa NCSvärisävyssä. Slugger vit Slugger grå Slugger svart Textur Struktur Parafon Wall Panel Äänenvaimennusta ja kiinnityspintaa seinille Pinnoite: Vahva lasikudos Slugger, Textur tai Struktur Valonheijastavuus: Slugger vit n. 83 %, Slugger grå n. 48 %, Slugger svart n. 5 %, Textur n. 80 % Palo-ominaisuudet: Euroluokka: Slugger A2-s1,d0, Textur C-s2,d0 (EN ), Struktur C-s2,d0 (EN ) Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 90 %/+25 C, tilapäisesti myös 95 %/+40 C Puhdistus: Pehmeällä harjalla, imuroimalla tai Slugger myös talouspesuaineliuokseen kostutetulla sienellä pyyhkien Sisäilmaluokitus: M 1 Asennus: Asennetaan seinälle pitkiltä sivuiltaan U- tai hattulistoilla. Levyjen päätyihin voidaan asentaa U-reunalistat tai puulistat. PARAFON Wall Panel Reuna Pinnoite Moduulimitat, mm Kpl/pkt m 2 /pkt Valkoinen reunakäsittely tilattavissa, kysy erikseen. Hintaan ei sisälly listoja Valmistusmitta = moduulimitta A suora reuna A suora reuna A suora reuna A suora reuna A suora reuna SLUGGER VIT valkoinen vahva kudos SLUGGER GRÅ harmaa vahva kudos SLUGGER SVART musta vahva kudos TEXTUR valkoinen kudos STRUKTUR valkoinen kudos 40 x 1200 x ,72 40 x 1200 x ,72 40 x 1200 x ,72 40 x 1200 x ,72 40 x 1200 x ,72 32 INLOOK TUOTELUETTELO

33 INLOOK TUOTELUETTELO AKUSTIIKKALEVYT

34 1.3 Rockfon-akustiikkalevyt 1. AKUSTIIKKALEVYT Rockfon Tropic Helppo ja kevyt akustointi kaikkiin tiloihin Tropic-alakattolevyissä on himmeä valkoinen pinta, sekä hyvät akustiikka-, palo- ja kosteudenkesto-ominaisuudet. Tropic-valikoima mahdollistaa osittain peittoon jäävän listan (E-reunamuoto) ja kokonaan näkyviin jäävän listan (A-reunamuoto) käyttämisen. Reunamuoto: A24, E24, E15 Väri: Valkoinen Pinnoite: Huopapintainen Valonheijastavuus: 86 % α w : 0,95 NRC-arvo: 0,90 Paloluokitus: A1 Tropic Reuna Moduulimitat, mm Kpl/pkt m 2 /pkt A x 600 x , x 600 x ,52 A24 A x 600 x , x 600 x ,76 A x 600 x , x 600 x ,08 E x 600 x , x 600 x ,20 34 INLOOK TUOTELUETTELO

35 1.3 Rockfon-akustiikkalevyt 1. AKUSTIIKKALEVYT Rockfon Koral Koral Reuna Moduulimitat, mm Kpl/pkt m 2 /pkt Asennus T-listoihin A15 A x 600 x , x 600 x ,08 E x 600 x ,60 Koral-valikoimassa näyttävä pinta käsittely yhdistyy toimivuuteen. Koralperustuote on oikea valinta useimpiin käyttötarkoituksiin. Lisäksi Koral on saatavana erittäin tehokkaasti koko taajuusaluetta tai erityisesti matalia taajuuksia vaimentavana. Asennus T-listoihin x 600 x ,20 Reunamuoto: A15, A24, E15, E24 Väri: Valkoinen Pinnoite: Huopapintainen Valonheijastavuus: 86 % α w : 0,75 0,95 NRC-arvo: 0,80 0,90 Paloluokitus: A1 Rockfon Koral A-Sanded Kestävä alakattolevy hiekka puhalletuilla ja tuplamaalatuilla reunoilla. Levyt soveltuvat mainiosti liimattaviksi. Asennus liimaten. Koral A-Sanded Reuna Moduulimitat, mm Kpl/pkt m 2 /pkt Asennus liimaten A24-Sanded 600 x 600 x , x 600 x ,08 A24-Sanded 600 x 600 x , x 600 x ,20 Reunamuoto: A24-Sanded Väri: Valkoinen Pinnoite: Huopapintainen Valonheijastavuus: 86 % α w : 0,55 0,95 NRC-arvo: 0,70 0,90 Paloluokitus: A1 INLOOK TUOTELUETTELO 35

36 1.3 Rockfon-akustiikkalevyt 1. AKUSTIIKKALEVYT Rockfon Hygienic / Hygienic Plus Helposti puhdistettava levy hygieniatiloihin Hygienic ja Hygienic Plus on kehitetty täyttämään tiukimmat hygienia- ja puhdistettavuusvaatimukset. Levyt on pinta käsitelty ruiskumaalaamalla ne valkoisiksi. Pinta estää bakteereita kasvamasta ja alakattolevyt kestävät usein toistuvaa pesua, kuivuen erittäin nopeasti. Reunamuoto: A24 Väri: Valkoinen Pinnoite: Huopapintainen Valonheijastavuus: 85 % α w : 0,90 0,95 NRC-arvo: 0,85 0,90 Paloluokitus: A1 Hygienic Reuna Moduulimitat, mm Kpl/pkt m 2 /pkt A x 600 x , x 600 x , x 600 x , x 600 x ,20 Hygienic Plus Reuna Moduulimitat, mm Kpl/pkt m 2 /pkt A x 600 x , x 600 x , x 600 x , x 600 x ,20 36 INLOOK TUOTELUETTELO

37 1.3 Rockfon-akustiikkalevyt 1. AKUSTIIKKALEVYT Rockfon Sonar Tyylikäs design-alakatto laajalla reunamuotovalikoimalla Rockfon Sonarissa on valkoiseksi maalattu kestävä fleecepinta. Saatavana on useita eri moduulikokoja ja reunamuotoja. Rockfon Sonarissa paloturvallisuus (luokka A1) yhdistyy akustiseen mukavuuteen. Reunamuoto: A15, A24, A24-Sanded, B, C, D, E15, E24, G, M, X Väri: Valkoinen Pinnoite: Maalattu pinta Valonheijastavuus: 85 % α w : 0,60 1,00 NRC-arvo: 0,70 1,00 D n,f,w : 27 (-1;-4) Paloluokitus: A1 Sonar Reuna Moduulimitat, mm Kpl/pkt m 2 /pkt A x 600 x , x 600 x ,20 A24 A24-Sanded 600 x 600 x , x 600 x ,20 B 600 x 600 x , x 600 x ,20 C 600 x 600 x , x 600 x ,20 D 600 x 600 x ,60 E x 600 x , x 600 x ,20 E x 600 x , x 600 x ,20 G 600 x 600 x , x 600 x ,20 M 600 x 600 x , x 600 x ,20 X 600 x 600 x , x 600 x ,20 Z 600 x 600 x , x 600 x ,20 INLOOK TUOTELUETTELO 37

38 1.3 Rockfon-akustiikkalevyt 1. AKUSTIIKKALEVYT Rockfon Industrial Opal/Black/Nature Pelkistetty mutta tehokas akustointi moneen käyttötarkoitukseen Teollisuuden tuotantolaitosten alakatoilta edellytetään usein tehokasta äänenvaimennusta ja taloudellisuutta. Industrial Opal/Black/Nature täyttävät nämä vaatimukset. Kevyet alakattolevyt on helppo ja nopea asentaa. Niiden pinta vaimentaa ääntä tehokkaasti. Valkoisiksi maalatut Rockfon Industrial Opal -alakattolevyt asennetaan näkyviin jäävään T-listajärjestelmään. Industrial Black on tarkoitettu lähinnä asennettavaksi suoraan muiden pintojen, esimerkiksi metalli- tai puurakenteiden taakse piiloon ääntä vaimentamaan. Neutraalien Industrial Nature -alakattolevyjen pinta on maalaamatonta fleeceä. Järjestelmä Reuna Moduulimitat, mm Kpl/pkt m 2 /pkt Industrial Opal A x 600 x , x 600 x ,76 Industrial Black A x 600 x , x 600 x ,76 Industrial Nature A x 600 x , x 600 x ,76 Reunamuoto: A24 Väri: Valkoinen, Musta, Nature Pinnoite: Huopapintainen Valonheijastavuus: 85 %, -, - α w : 1,00 NRC-arvo: 0,95 1,00 Paloluokitus: A1 38 INLOOK TUOTELUETTELO

39 INLOOK TUOTELUETTELO AKUSTIIKKALEVYT

40 1.4 Armstrong-mineraalikuitulevyt 1. AKUSTIIKKALEVYT Väri: Valkoinen Tatra Sahara Casa Plain Fine Fissured Armstrong Monipuolista ulkonäköä Pinnoite: Maalattu ja strukturoitu pinta Valonheijastavuus: Tuotenimikkeestä riippuen n. 80 % Palo-ominaisuudet: Euroluokka yleensä A2-s1,d0 Käyttöolosuhteet: Tuotenimikkeestä riippuen voidaan käyttää suhteellisessa kosteudessa 95 %/+25 C Puhdistus: Pehmeällä harjalla, imuroimalla tai talouspesuaineliuokseen kostutetulla sienellä pyyhkien Asennus: Alaslaskettuna T-kannatinlistoilla Armstrong Reuna Tilausnumero Moduulimitat, mm Kpl/pkt m 2 /pkt TATRA Board (A) 0756 M 15 x 600 x ,76 Moni-ilmeiset mineraalikuitupohjaiset 0755 M 15 x 600 x ,20 sisäkattole- vyt. Tegular (E24) 0705 M 15 x 600 x ,76 SAHARA Board (A) 2516 M 15 x 600 x , M 15 x 600 x ,20 Tegular (E24) 2518 M 15 x 600 x ,76 CASA Board (A) 9649 M 15 x 600 x , M 15 x 600 x ,20 PLAIN Board (A) 9587 M 15 x 600 x , M 15 x 600 x ,20 FINE FISSURED Board (A) 9121 M 15 x 600 x , M 15 x 600 x ,20 Tegular (E24) 9122 M 15 x 600 x ,76 Valmistusmitta = moduulimitta - 6 mm Microlook (E15) 9202 M 15 x 600 x ,76 Katso tarkemmin: Armstrong reunavaihtoehdot: 40 INLOOK TUOTELUETTELO

41 INLOOK TUOTELUETTELO AKUSTIIKKALEVYT

42 1. AKUSTIIKKALEVYT Danoline-kipsilevyt Danoline avattavat alakatot 1.5 Knauf Danoline akustiikkatuotteet Markant Belgravia Plaza Danoline Tiles White Reuna Reuna E Reuna E Reuna A Reuna A Pinta Tehdasmaalattu, vakiovalkoinen Tehdasmaalattu, vakiovalkoinen Kannatus T24 (T15 tilaustuote) T15 / Ultraline (T24 tilaustuote) Koot Vakiokoot: 600 x 600 x 12,5 mm Pakkaussisältö: 8 kpl/2,88 m 2 Vakiokoot: 600 x 600 x 12,5 mm Pakkaussisältö: 8 kpl/2,88 m 2 Tehdasmaalattu, vakiovalkoinen T15 / T24 Vakiokoot: 600 x 600 x 9,5 mm Pakkaussisältö: 10 kpl/3,60 m 2 Kalvopinnoitettu, valkoinen T15 / T24 Vakiokoot: 600 x 600 x 9,5 mm Pakkaussisältö: 10 kpl/3,60 m 2 Rei itystyypit Globe: G1 Quadril: Q1 Micro: M1 Tangent: T1 Regula: R, sileä 600 x 1200 x 9,5 mm Pakkaussisältö: 6 kpl/4,32 m x 1200 x 9,5 mm Pakkaussisältö: 6 kpl/4,32 m 2 (vain 600 x 600 mm koossa) (vain 600 x 600 mm koossa) (vain 600 x 600 mm koossa). Paksuus 12,5 mm. Pakkaussisältö: 8 kpl/2,88 m INLOOK TUOTELUETTELO

43 1.5 Knauf Danoline akustiikkatuotteet Contur Danopanel Tectopanel Corridor AKUSTIIKKALEVYT Reuna Reuna D Reuna B Reuna B Reuna D Pinta Tehdasmaalattu, vakiovalkoinen Tehdasmaalattu, vakiovalkoinen Maalaamaton Tehdasmaalattu, vakiovalkoinen Kannatus T24 Koot Rei itystyypit Globe: G1 Quadril: Q1 Micro: M1 Tangent: T1 Regula: R, sileä Vakiokoot: 600 x 600 x 12,5 mm Pakkaussisältö: 8 kpl/2,88 m 2 Vakiokoot: 600 x 600 x 12,5 mm Pakkaussisältö: 6 kpl/2,16 m 2 Vakiokoot: 600 x 600 x 12,5 mm Pakkaussisältö: 8 kpl/2,88 m x 1200 x 12,5 mm Pakkaussisältö: 4 kpl/2,88 m x 2400 x 12,5 mm Pakkaussisältö: 50 kpl/72 m 2 (vain sileä, R). Vakiokoot: 400 x 1200 x 9,5 mm Pakkaussisältö: 4 kpl/1,92 m x 1500 x 9,5 mm Pakkaussisältö: 4 kpl/2,40 m x 1800 x 9,5 mm Pakkaussisältö: 4 kpl/2,88 m x 2100 x 9,5 mm Pakkaussisältö: 4 kpl/3,36 m x 2400 x 9,5 mm Pakkaussisältö: 4 kpl/3,84 m x Erikoismitat tilauksesta, maks.pit mm x 9,5 mm (vain 600 x 600 mm koossa) (vain 600 x 600 mm koossa) (vain 600 x 600 mm koossa) INLOOK TUOTELUETTELO 43

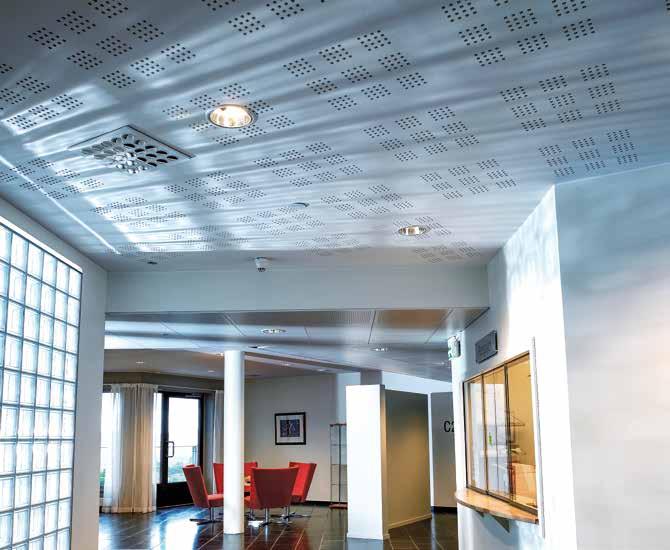

44 1.6 Gyptone-kipsilevyt 1. AKUSTIIKKALEVYT Gyptone Akustiset alakatot Estetiikkaa, akustiikkaa ja kestävyyttä Activ Air ja sisäilma Tilojen suunnittelussa on aina tärkeintä, että puututaan VOC-lähteisiin jo tuotteita ja materiaaleja valittaessa. Tästä huolimatta VOC-yhdisteitä esiintyy valmiissa tiloissa. Gyptone Activ Air toimii tutkitusti sisäilman VOC-yhdisteitä vähentävänä elementtinä. Gyptone Activ Air -alakattolevyt vaikuttavat sisäilman VOC-yhdisteitä (kuten esimerkiksi formaldehydipitoisuutta) laskevasti, samalla kun ne toimivat akustisena elementtinä vähentäen äänen kaiunta-aikaa tilassa. Kaikki Gyptone-tuotteet ovat luonnonainepohjaisia eivätkä vaikuta haitallisesti ympäristöönsä. Rakennustietosäätiö on hyväksynyt Gyptone-akustiikkalevyt pintamateriaalien parhaaseen päästöluokkaan M1. Reunamuodot reuna A reuna A1 reuna B reuna B1 reuna D1 reuna E15 (Activ Air) (Activ Air) (Activ Air) A ja E15 -reunamuodoilla olevat levyt ovat 10 mm paksuja koossa 600 x 600 mm ja 12,5 mm koossa 600 x 1200 mm. B ja D1 -reunamuodoilla olevat levyt ovat 12,5 mm paksuja. 44 INLOOK TUOTELUETTELO

45 1.6 Gyptone-kipsilevyt Gyptone Quattro, Sixto ja Point Gyptone Quattro Reiän koko: 9 x 9 mm 12 x 12 mm Reiän koko 9 x 9 mm Quattro 20 Reiän koko 12 x 12 mm Quattro 50 Quattro 22 Reuna Lisäominaisuus Kuviotyyppi Moduulikoko, mm Pintakäsittely Kpl/pkt m 2 /pkt A Activ Air x 600 Maalattu 8 2,88 A Activ Air x 600 Maalattu 8 2,88 B x 600 Maalaamaton 6 2,16 B x 600 Maalaamaton 6 2,16 D x 600 Maalattu 6 2,16 D x 600 Maalattu 6 2,16 E15 Activ Air x 600 Maalattu 8 2,88 E15 Activ Air x 600 Maalattu 8 2,88 A Activ Air x 600 Maalattu 8 2,88 B x 600 Maalaamaton 6 2,16 D x 600 Maalattu 6 2,16 E15 Activ Air x 600 Maalattu 8 2,88 1. AKUSTIIKKALEVYT Gyptone Sixto Reiän koko: Kuusikulmio, 11 mm Sixto 60 Reuna Lisäominaisuus Kuviotyyppi Moduulikoko, mm Pintakäsittely Kpl/pkt m 2 /pkt A Activ Air x 600 Maalattu 8 2,88 B x 600 Maalaamaton 6 2,16 D x 600 Maalattu 6 2,16 E15 Activ Air x 600 Maalattu 8 2,88 Gyptone Point Reiän koko: Ø 6,5 mm Point 11 Point 12 Reuna Lisäominaisuus Kuviotyyppi Moduulikoko, mm Pintakäsittely Kpl/pkt m 2 /pkt A Activ Air x 600 Maalattu 8 2,88 A x 1200 Maalattu 6 4,32 A Activ Air x 600 Maalattu 8 2,88 B x 600 Maalaamaton 6 2,16 B x 1200 Maalaamaton 6 4,32 B x 600 Maalaamaton 6 2,16 D x 600 Maalattu 6 2,16 D x 600 Maalattu 6 2,16 E15 Activ Air x 600 Maalattu 8 2,88 E15 Activ Air x 600 Maalattu 8 2,88 Point 11 INLOOK TUOTELUETTELO 45

46 1. AKUSTIIKKALEVYT Gyptone Line, Base ja Vinyyli Reunamuodot 1.6 Gyptone-kipsilevyt reuna A (Activ Air) reuna A1 reuna B reuna B1 (Activ Air) reuna D1 reuna E15 (Activ Air) A ja E15 -reunamuodoilla olevat levyt ovat 10 mm paksuja koossa 600 x 600 mm ja 12,5 mm koossa 600 x 1200 mm. B ja D1 -reunamuodoilla olevat levyt ovat 12,5 mm paksuja. Gyptone Line Reiän koko: 6 x 95 mm Line 4 Reuna Lisäominaisuus Kuviotyyppi Moduulikoko, mm Pintakäsittely Kpl/pkt m 2 /pkt A Activ Air x 600 Maalattu 8 2,88 A x 1200 Maalattu 6 4,32 B x 600 Maalaamaton 6 2,16 B x 1200 Maalaamaton 6 4,32 D x 600 Maalattu 6 2,16 E15 Activ Air x 600 Maalattu 8 2,88 Line 4 Gyptone Base Reuna Lisäominaisuus Kuviotyyppi Moduulikoko, mm Pintakäsittely Kpl/pkt m 2 /pkt Base 31 Base 31 A Activ Air x 600 Maalattu 8 2,88 A x 1200 Maalattu 6 4,32 B x 600 Maalaamaton 6 2,16 B x 1200 Maalaamaton 6 4,32 D x 600 Maalattu 6 2,16 E15 Activ Air x 600 Maalattu 8 2,88 Gyptone Vinyyli Gyptone Vinyylilevyt Paksuus 8,0 mm Tuotenumero Moduulikoko, mm Pintakäsittely Kpl/pkt Kpl/lava m 2 /pkt x 600 Satinspar , x 1200 Satinspar ,00 46 INLOOK TUOTELUETTELO

47 1.6 Gyptone-kipsilevyt Gyptone BIG-levyt Gyptone BIG -levyt (kaikki neljältä reunalta ohennetut BIG-levyt sisältävät Activ Air -ominaisuuden) Reiän koko: Quattro: 12 x 12 mm Line: 6 x 80 mm Paksuus 12,5 mm Leveys 1200 BIG Line 6 BIG Quattro 46 BIG Quattro 41 BIG Quattro 42 BIG Quattro 47 BIG Sixto AKUSTIIKKALEVYT Reuna B1 Lisäominaisuus Kuviotyyppi Moduulikoko, mm Pintakäsittely Pkt/lava m 2 /pkt Quattro Activ Air x 2400 Maalaamaton 20 57,60 Quattro Activ Air x 2400 Maalaamaton 20 57,60 Quattro Activ Air x 2400 Maalaamaton 20 57,60 Quattro Activ Air x 2400 Maalaamaton 20 57,60 Line Activ Air x 2400 Maalaamaton 20 57,60 Sixto Activ Air x 2400 Maalaamaton 20 57,60 Base Activ Air x 2400 Maalaamaton 20 57,60 Leveys 900 BIG Line 5 BIG Quattro 43 Paksuus 12,5 mm BIG Base 35 BIG Sixto 65 Reuna B1 Lisäominaisuus Kuviotyyppi Moduulikoko, mm Pintakäsittely Pkt/lava m 2 /pkt Line Activ Air x 2700 Maalaamaton 20 48,60 Quattro Activ Air x 2700 Maalaamaton 20 48,60 Sixto Activ Air x 2700 Maalaamaton 20 48,60 Base Activ Air x 2700 Maalaamaton 20 48,60 INLOOK TUOTELUETTELO 47

48 1.7 AO-allover akustoratkaisut 1. AKUSTIIKKALEVYT YLE Studiot, käytävänäkymä SMARTpackDUO Modernin tyylikkäästi, helposti, luonnollisen puhtaasti SMARTpackDUO on kätevä ja innostava akustoapu. Kohdetilan ilmeeseen istuva, akustoiva pinta rakentuu helposti akustoympyröitä käyttäen. Samasta koosta ja väristä yhdistellen tai eri kokoja ja värejä ryhmitellen. Akustoympyrät kahden levyn paketissa, neljässä koossa ja skandinaaviseen sisustamiseen sopivissa väreissä. SMARTpackDUO akustomuotojen ominaisuudet Materiaali Uusiutuva pintaturve (85 %), polyesteri (15 %) Allergiavapaa Homehtumaton, PH < 4,5, hajuton Rakennusmateriaalien päästöluokitus M1-luokiteltu Paloluokka E (EN ISO ) Äänen absorptioluokka A D toteutuksesta riippuen Lämmönjohtavuus 0,037 W/mK (standardi EVS-EN 12667) Koko XS Ø 250 mm x 2, 0,10 m 2 /pkt S Ø 330 mm x 2, 0,18 m 2 /pkt M Ø 400 mm x 2, 0,25 m 2 /pkt L Ø 590 mm x 2, 0,55 m 2 /pkt Paksuus Vakiona 20 mm Tilauksesta 30 mm Väri Hoito-ohjeet Kohteet Valkoinen ja musta Tilauksesta sävytys värikartan sävyin Hellä imurointi, ei hankausta Katot/seinät uudet/olemassaolevat tilat Asennus Rakennus- ja asennusliima, ruuvit tai korkea - luokkainen kaksipuolinen rakennusteippi 48 INLOOK TUOTELUETTELO

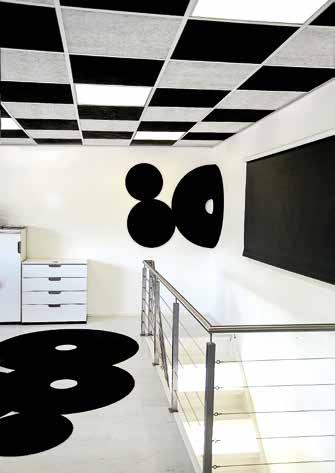

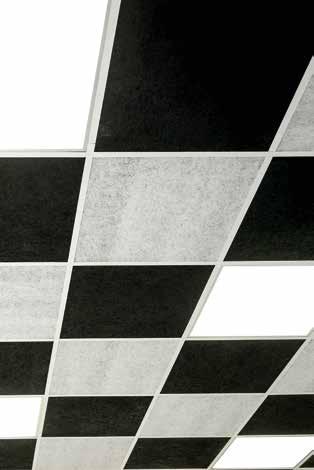

49 1.7 AO-allover akustoratkaisut 1. AKUSTIIKKALEVYT SMARTbox Modernin tyylikkäästi, vaivatta, luonnollisen puhtaasti Tyylikäs ja terveempi äänimaailma syntyy kätevästi SMARTbox-akustopaketilla. Kymmenen levyn paketissa yht. 3,6 m 2 akustolevyjä. Katto ratkaisuun saatavilla lisäksi yhteensopivat LED-valopaneelit. SMARTbox akustopakettien ominaisuudet Materiaali Uusiutuva pintaturve (85 %), polyesteri (15 %) Allergiavapaa Homehtumaton, PH < 4,5, hajuton Rakennusmateriaalien päästöluokitus M1-luokiteltu Paloluokka E (EN ISO ) Äänen absorptioluokka A Lämmönjohtavuus 0,037 W/mK (standardi EVS-EN 12667) Koko 600 x 600 mm / 10 kpl paketissa, yht. 3,6 m 2 Paksuus Vakiona 20 mm Tilauksesta 30 mm Väri Hoito-ohjeet Kohteet Valkoinen ja musta Tilauksesta sävytys värikartan sävyin Hellä imurointi, ei hankausta Katot/seinät uudet/olemassaolevat tilat Asennus Rakennus- ja asennusliima, ruuvit tai korkea - luokkainen kaksipuolinen rakennusteippi sekä alaslasketut kattorakenteet INLOOK TUOTELUETTELO 49

50 1.8 Soften Akustiikkapaneelit 1. AKUSTIIKKALEVYT Soften Akustiikkapaneelit Soften akustiikkapaneelit sopivat niin toimistoihin, julkitiloihin kuin kodin tiloihinkin. Tekstiilinomaisesta polyesterihuovasta (PET) valmistetut sisustuspaneelit parantavat huoneakustiikkaa ja lyhentävät jälkikaiunta-aikaa. Akustiikkapaneelien akustiset absorptioluokat ovat A ja C. Sommittelemalla eri muotoja ja värejä paneeleista voidaan rakentaa näyttäviä ja muunneltavia sisustuksellisia kokonaisuuksia. Paneelien muotoja ja pinnan korkeuseroja voidaan korostaa entisestään valaistuksen avulla. 50 INLOOK TUOTELUETTELO

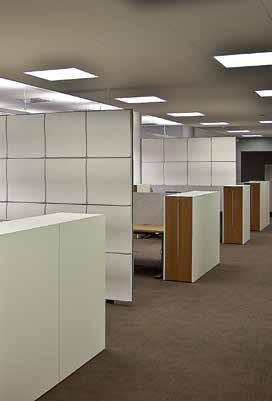

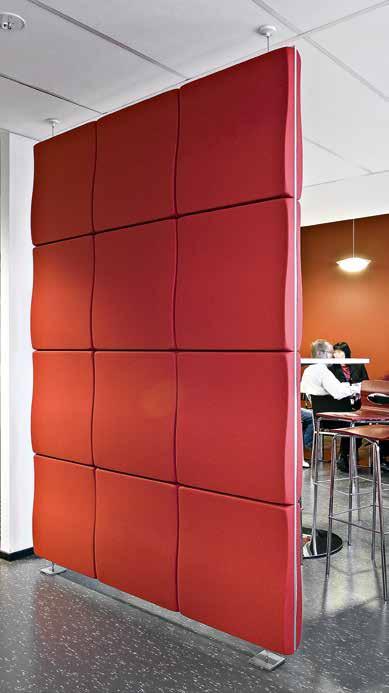

51 1.8 Soften Akustiikkapaneelit 1. AKUSTIIKKALEVYT Soften Air Soften Air soveltuu erinomaisesti hyvää akustiikkaa vaativiin tiloihin, kuten julkitiloihin ja avokonttoreihin. Soften Air tarjoaa myös runsaasti erilaisia sisustusmahdollisuuksia, koska se valmistetaan aina asiakkaan toiveiden mukaisesti. Soften Airilla saavutetaan paras mahdollinen äänenvaimennusluokka eli absorptioluokka A. Soften Air on hyvin räätälöitävissä. Se rakentuu 55 x 550 x 550 tai 55 x 550 x 825 mm kokoisista moduuleista, joita yhdistelemällä voi suunnitella itselleen haluamansa kokonaisuuden. Käytetävissä ovat samat paneelimallit kuin Soften wallpaneleissa. INLOOK TUOTELUETTELO 51

52 2. METALLIKATOT 52 INLOOK TUOTELUETTELO

53 2. METALLIKATOT 2.1 Paneelikatot Sälekatot Kasettikatot Ritiläkatot Verkkokatot Palkkikatot METALLIKATOT INLOOK TUOTELUETTELO 53

54 2. METALLIKATOT K-paneelit 2.1 Paneelikatot 1. paneeli, sileä 2. RH-rei itys pohjassa ja akustinen huopa 3. R-rei itys pohjassa 4. RT-rei itys ja akustoiva täyte K-paneelit Muita vaihtoehtoja Materiaali 0,5 mm Al Materiaali 0,7 mm Al, 0,5 mm Fe Leveys 100 ja 150 mm Pituus > 1250 mm Korkeus 20 mm Rei itys ø 1,1 mm tai ø 3,5 mm Pituus mm Täyte villa muovissa Rei itys ø 2,0 mm keskikaista Pintakäsittely polttomaalaus Täyte Pintakäsittely akustoiva huopa polttomaalaus Muut erikoisratkaisut Ota yhteyttä tekniseen neuvontaan. 54 INLOOK TUOTELUETTELO

55 2.1 Paneelikatot KUP-paneelit 2. METALLIKATOT 1. KUP-paneeli, sileä 2. KUPR-rei itys pohjassa 3. KUPRH-rei itys pohjassa ja akustoiva huopa KUP-paneelit Muita vaihtoehtoja Materiaali 0,5 mm Al Materiaali 0,7 mm Al, 0,5 mm Fe Leveys b 50 mm, 100 mm, 150 mm Pituus > 1250 mm Korkeus h 15 mm, 20 mm Rei itys ø 1,1 mm tai ø 3,5 mm Pituus mm Täyte villa muovissa Rei itys ø 2,0 mm Pintakäsittely polttomaalaus Täyte Pintakäsittely akustoiva huopa polttomaalaus Muut erikoisratkaisut Ota yhteyttä tekniseen neuvontaan. INLOOK TUOTELUETTELO 55

56 2. METALLIKATOT KT-paneelit 2.1 Paneelikatot 1. KT-paneeli, sileä 2. KTR-rei itys pohjassa 3. KTRH-rei itys pohjassa ja akustoiva huopa KT-paneelit Materiaali 0,5 mm Al 0,7 mm Al Leveys 200 mm 300 mm Korkeus 27 mm 30 mm Pituus Rei itys Täyte Pintakäsittely mm ø 2,0 mm ja ø 3,5 mm akustoiva huopa tai villa muovissa polttomaalaus 56 INLOOK TUOTELUETTELO

57 2.2 Sälekatot U-säleet 2. METALLIKATOT 1. U-säle, sileä 2. UR-rei itys pohjassa, kun sälelev. > 60 mm 3. UR-rei itys sivussa kun sälelev. < 60 mm 4. URH-rei itys pohjassa ja akustoiva huopa 5. URT-rei itys sivussa ja villa muovissa s. Ilmaväli b. Säleen leveys U-säleet Materiaali 0,4 mm Al 0,5 mm Al 0,7 mm Al Leveys b, mm Korkeus h, mm Pituus mm Ilmaväli s 20 mm Rei itys - sälelev. < 60 mm - sälelev mm - sälelev. 180 mm Täyte - sälelev. > 60 mm - sälelev. < 60 mm Pintakäsittely ø 2,0 mm sivupinnassa ø 1,1 mm pohjassa ø 2,0 mm pohjassa akustoiva huopa villa muovissa polttomaalaus Muita vaihtoehtoja Materiaali 0,7 mm Al, 0,5 mm Fe, 0,5 mm Al Leveys b, mm Korkeus h, mm ,5 25 Pituus > 1250 mm Ilmaväli s valittavissa, mutta > 10 mm Rei itys ø 2,0 mm säleen pohjassa tai sivupinnassa Täyte villa muovissa Pintakäsittely polttomaalaus INLOOK TUOTELUETTELO 57

58 2. METALLIKATOT Lay-In kasetit 2.3 Kasettikatot Lay-In Microlook Lay-In Tegular Lay-In T15 Board Lay-In T24 Board Lay-In kasetit Materiaali Moduulikoko Korkeus esim. Rei itys esim. Täyte Pintakäsittely Kannatinjärjestelmä Fe tai Al 600 x 600 mm 8 mm, 12 mm, 16 mm, 25 mm ø 1,8 mm, ø 2,0 mm, ø 2,5 mm akustoiva huopa polttomaalaus T15 tai T24 58 INLOOK TUOTELUETTELO

59 2.3 Kasettikatot Clip-In kasetit 2. METALLIKATOT Clip-In kasetit Materiaali Moduulikoko Rei itys esim. Täyte Pintakäsittely Kannatinjärjestelmä Fe tai Al 600 x 600 mm, 600 x 1200 mm ø 1,8 mm, ø 2,0 mm, ø 2,5 mm akustoiva huopa polttomaalaus Clip-In puristuskisko INLOOK TUOTELUETTELO 59

60 2. METALLIKATOT Axal-kasetit 2.3 Kasettikatot Axal-kasetit Materiaali Moduulikoko Rei itys esim. Täyte Pintakäsittely Kannatinjärjestelmä Fe 600 x 600 mm ø 0,7 mm, ø 1,5 mm, ø 2,5 mm akustoiva huopa polttomaalaus T24 60 INLOOK TUOTELUETTELO

61 2.3 Kasettikatot Hook-On Corridor -kasetit 2. METALLIKATOT Lay-In kasetit Materiaali Leveys Pituus Korkeus Rei itys esim. Täyte Pintakäsittely Fe tai Al mm mm 40 mm (30 mm) ø 1,8 mm, ø 2,0 mm, ø 2,5 mm akustoiva huopa polttomaalaus INLOOK TUOTELUETTELO 61

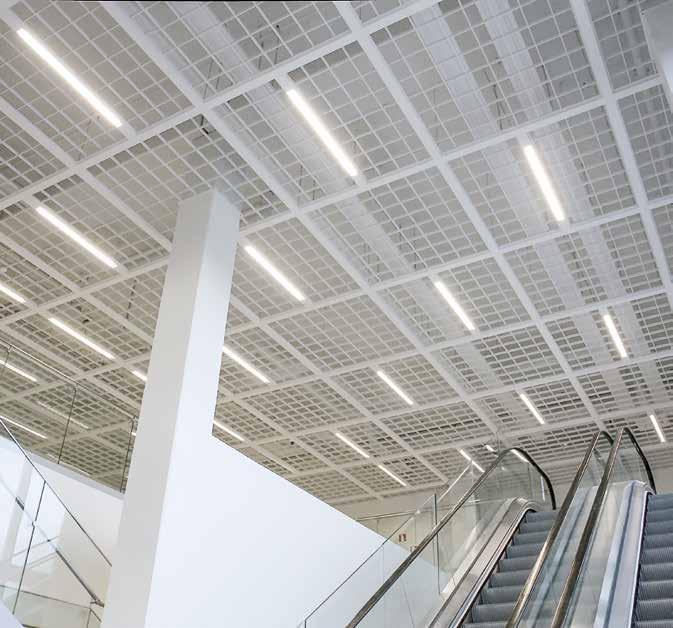

62 2. METALLIKATOT T15-moduuliritilä 2.4 Ritiläkatot Moduuliritilät Materiaali Elementtikoko Korkeus h= esim. Silmäkoko a x b esim. Pintakäsittely Kannatusjärjestelmä 0,4 mm Al 600 x 600 mm 30 mm, 37 mm, 40 mm, 50 mm 50 mm, 60 mm, 66 mm, 75 mm, 86 mm, 100 mm, 150 mm, 200 mm polttomaalaus T15 62 INLOOK TUOTELUETTELO

63 2.4 Ritiläkatot U-lamelliritilä 2. METALLIKATOT U-lamelliritilät Materiaali Elementtikoko Korkeus h= esim. Silmäkoko a x b esim. Pintakäsittely 0,4 mm Al 600 x 600 mm 30 mm, 40 mm, 50 mm, 80 mm 30 mm, 40 mm, 50 mm, 60 mm, 66 mm, 75 mm, 86 mm, 100 mm, 150 mm, 200 mm polttomaalaus INLOOK TUOTELUETTELO 63

64 2.5 Verkkokatot 2. METALLIKATOT Lankaverkot Lankaverkot Materiaali Langanpaksuus Vakiokoot Silmäkoko esim. Pintakäsittely Kannatinjärjestelmä Fe ø 3 mm, ø 5 mm 595 x 595 mm, 595 x 1195 mm, (verkoissa kehyslangat) 25 x 25 mm, 30 x 30 mm, 50 x 50 mm polttomaalaus T24 64 INLOOK TUOTELUETTELO

65 2.5 Verkkokatot Levyverkot 2. METALLIKATOT Levyverkkokasetit T60 T15 listalle Levyverkkokasetit T60 T24 listalle Levyverkot Materiaali Moduulikoko Korkeus Verkkotyyppi Pintakäsittely Kannatinjärjestelmä Fe tai Al 600 x 600 mm, 600 x 1200 mm 10 mm ja 15 mm Q6, Q8, Q10, Q12 polttomaalaus T15 ja T24 INLOOK TUOTELUETTELO 65

66 2.6 Palkkikatot 2. METALLIKATOT INLOOK FixPOiNT -palkistojärjestelmä 80 mm 100 mm FixPOiNT-palkistojärjestelmä soveltuu erinomaisesti myymälätiloihin ja muihin suuriin kohteisiin kehitetty indoshop valaistusjärjestelmään yhteenkuuluvaksi valaisimien paikkaa voidaan helposti siirtää kaapelointi kulkee piilossa kourun sisällä patentoitu, vankka ja kantava runko on nopea asentaa palkiston ruudukot voidaan täyttää ritilöillä, verkoilla tai akustisilla elementeillä vakioristikko: 1500 x 1500 mm, 1800 x 1800 mm tai 2000 x 2000 mm palkin koko: 100 x 80 mm c/c 2000 / 1800 / 1500 mm c/c 2000 / 1800 / 1500 mm 66 INLOOK TUOTELUETTELO

67 2.6 Palkkikatot 2. METALLIKATOT Caleidoscope 1,5 mm Wire-Kit priogrid palkistojärjestelmä 50 mm priogrid-palkistojärjestelmä on fixpoint-järjestelmää kapeampi soveltuen myös pienempiin tiloihin palkin koko on 70 x 50 mm, materiaalina teräs 0,7 mm moduuliruudukko 1200 x 1200 mm tai 600 x 600 mm helppo ja nopea kokoamistekniikka on patentoitu valmiiksi mitoitettu ja liittimin varustettu kaapelointi kulkee kourun sisällä yhteensopiva priobeam valaisinjärjestelmän kanssa saatavissa LED spotti- ja palkkivalaisimia, joissa on valmiina liitäntäpistoke priogrid-palkistoon voidaan helposti kiinnittää pistorasioita palkiston ruudukot voidaan haluttaessa levyttää ritilöillä, verkoilla tai akustisilla elementeillä laadukas ja viimeistelty Colour IT-up teksturoitu maalaus vakiovärinä RAL 9010, saatavissa myös useimmissa RAL-vakioväreissä ripustusjärjestelmänä Caleidoscope 1,5 mm Wire-Kit 1200 / 600 mm 70 mm 1200 / 600 mm INLOOK TUOTELUETTELO 67

68 3. PUUVERHOUSTUOTTEET 68 INLOOK TUOTELUETTELO

69 3. PUUVERHOUSTUOTTEET 3.1 Gustafs verhouslevyt Puucomp-verhouslevyt Topakustik Climacustic CLT-verhouslevyt Linear WP-rimaelementit Knauf Heradesign-akustiikkatuotteet Paracem-puukuitulevyt PUUVERHOUSTUOTTEET INLOOK TUOTELUETTELO 69

70 3.1 Gustafs verhouslevyt 3. PUUVERHOUSTUOTTEET Gustafs Panel System Seinä- ja kattolevyissä yhdistyvät korkea paloluokitus ja hyvä akustiikka Erittäin laaja valikoima eri pintavaihtoehtoja mahdollistaa tilan ilmeen ja tunnelman luomisen halutunlaiseksi. Akustiset vaatimukset voidaan huomioida levyissä häiritsemättä kulloinkin tavoiteltua vaikutelmaa. Capax-listajärjestelmä takaa turvallisen ja nopean asennuksen ja laadukkaan lopputuloksen. Luonnonmateriaalien käyttäjänä tehdas on sitoutunut kestävään kehitykseen ja vihreisiin arvoihin. Pintavaihtoehdot: aito jalopuuviilu, tekninen Gemini viilu, hpl-laminaatti, metallilaminaatti Pintakäsittely: lakkaus, sävytetty lakkaus, petsaus, maalaus ja printtaus Asennus: Capax-alumiinilistoin. Reunamuodot G GP GF GS HP Runkolevy Kuitukipsilevy Runkolevyn väri Valkoinen, musta Runkolevyn tiheys Runkolevyn paino Paloluokka Levyn paksuus Levyn reunus 1250 kg/m 3 15,7 kg/m 2 A2-s1, d0 13,2 mm massiivipuulista MDF Ruskea 780 kg/m 3 9,3 kg/m 2 D-s2, d0 12,5 mm massiivipuulista HPX RV AV 70 INLOOK TUOTELUETTELO

71 3.1 Gustafs verhouslevyt Seinäasennusdetaljit G (AV) G G HPX HP G G GP GP G 2 mm G HPX 5 mm 5 mm 10 mm HP (AV) (AV) HP 10 mm G (AV) G (AV) GF (AV) 34 x 34 mm 3. PUUVERHOUSTUOTTEET G GP HP G 16 (AV) GS GP (AV) 13 mm 15 mm (AV) GS GP (AV) G G 22 GP 23 G >90 mm RV Niveau 10 mm GP A-list a G G HP 2 mm (AV) (AV) Capax-alumiinilistat INLOOK TUOTELUETTELO 71

72 3.1 Gustafs verhouslevyt Kattoasennusdetaljit 3. PUUVERHOUSTUOTTEET mm 3100 mm 24 mm DA RV max 100 mm K DA DA 300 mm 20 mm DG AV 25 mm max 150 mm PD8 PH8 PH5 Reiän halkaisija 8 mm Avoin alue 24 % Absorptioluokka B Reiän halkaisija 8 mm Avoin alue 12 % Absorptioluokka D Reiän halkaisija 5 mm Avoin alue 5 % Absorptioluokka D 72 INLOOK TUOTELUETTELO

73 3.1 Gustafs verhouslevyt PS2 RP8-C20 PH10 Kaksipuolinen rei itys, etupuolen reiän halkaisija 3 mm, taustan reiän halkaisija 10 mm Avoin alue 2 % Absorptioluokka E RP8-C10 Reiän halkaisija 8 mm Avoin alue 1,7 % Absorptioluokka D NANO Reiän halkaisija 10 mm Avoin alue 18 % Absorptioluokka C 3. PUUVERHOUSTUOTTEET Reiän halkaisija 8 mm Avoin alue 2,8 % Absorptioluokka C Reiän halkaisija 0,5 mm Avoin alue 5,7 % Absorptioluokka D SX8 SM8 SM5 Reiän halkaisija 8 x 140 mm Avoin alue 29 % Absorptioluokka B Reiän halkaisija 8 x 40 mm Avoin alue 26 % Absorptioluokka B Reiän halkaisija 5 x 40 mm Avoin alue 15 % Absorptioluokka C RS8-C40 SG5 QS Reiän halkaisija 8 x 40 mm Avoin alue 13 % Absorptioluokka C Reiän halkaisija 5 x 55 mm Avoin alue 12 % Absorptioluokka D Reiän halkaisija 20 x 140 mm Avoin alue 28 % Absorptioluokka C SH8 SG8 SH5 Reiän halkaisija 8 x 40 mm Avoin alue 26 % Absorptioluokka C Reiän halkaisija 8 x 55 mm Avoin alue 20 % Absorptioluokka C Reiän halkaisija 5 x 40 mm Avoin alue 15 % Absorptioluokka C INLOOK TUOTELUETTELO 73

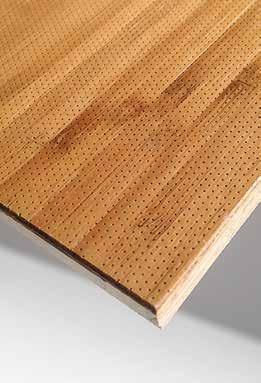

74 3.1 Gustafs verhouslevyt 3. PUUVERHOUSTUOTTEET NANO Perforation Sisäkatto- tai seinäpaneeleihin tehty huomaamaton rei ìtys, jolla saavutetaan ainutlaatuisia akustisia ominaisuuksia Rei ìtys on tehty aitoon puuviiluun, se on havaittavissa vasta aivan lähietäisyydeltä. Nano-rei ìtyksellä saavutetaan hyvä äänen absorptio laajalla frekvenssialueella. Reikien halkaisija: 0,5 mm ja etäisyys 1,75/2,0 mm Reikien lukumäärä: /m² Avoin alue: 5,7 %. Paneelin paloluokka: B-s1, d0. Peruslevyn paloluokka: jopa A1-s1, d0. Peruslevy: kuitukipsilevy Pinta: lakattu puuviilu sisäkäyttöön Kuvaus: akustinen Nano Perforation Paksuus: 13,2 mm Leveys: 600 mm Pituus: 600 mm, 1000 mm, 1200 mm, 1500 mm, 1800 mm, 2400 mm Paino: 15,7 kg/m² Asennus- ja käyttöolosuhteet: lämpötila C, kosteus % Puhdistus: normaalisti kuivalla mopilla tai imurointi ACOUSTICS Typ Ø Slott cc Open αw & Class Sound absorption (α) EN ISO 354 / EN ISO mm wool + 30 mm gap 200 Hz NANO 0,5 mm - 2/1,75 5,7 % 0,45-D 0,64 0,69 0,58 0,50 74 INLOOK TUOTELUETTELO

75 3.1 Gustafs verhouslevyt Useita LED-nauhoja voidaan kytkeä helposti yhteen virtalähteeseen. CE-merkitty FLEXI-LEDnauha, 3M. Leveys 8 mm ja pituus 5 m/ rulla. Yksi LED-lamppu aina 15 mm:n välein. Virta 400 ma/m. Teho 4,8 W/m. Väri sävy valkoinen, 5000 K. Nauha on katkaistavissa 50 mm:n välein (kolme lamppua). 3. PUUVERHOUSTUOTTEET LED-nauhan pikalukitusliitin. Kiinnitysteipillä varustettu virtakisko LED-nauhan ja adapterin liittämiseen. Toimitusyksikkö: 2 kpl 900 mm:n pituista kiskoa ja jatkoliitin. Adapterin syöttöteho V ~ 50/60 Hz 1,2A. Lähtöteho 12 V 8,0 A kattaa 15 m FLEXI-LEDiä. Adapterin Twist & Lock-liitin painetaan virtakiskoon. Gustafs LED-Line Gustafs-paneeleihin integroitu LED-valaistus LED-nauhan ja virtakiskon välinen johto sisältäen liitinpäät, L= 650 mm. Pikaliitin sopii myös leikatun LED-nauhan päähän. 12 V käyttöjännite liittimineen mahdollistaa helpon ja nopean asennuksen. Loppu tuloksena on ohut ja valovoimainen, vaaka- tai pystysuuntainen valonauha paneeleiden välissä. Virtalähdelaitteet voidaan sijoittaa paneeleiden taakse. Asennus suoritetaan vakioosia käyttäen. Käyttöedut Pystytään kustannustehokkaasti käyttämään olemassa olevia vakio-osia. Ohut 14 mm paksu virtakisko voidaan vaivatta piilottaa paneeleiden taakse. Pikaliittimet ja 12 V:n jännite sallivat asennuksen ilman sähköasentajaa. LED-nauhat voidaan katkaista ja silti liittää ilman juotoksia. Useita LED-nauhoja pystytään liittämään yhteen virtalähteeseen. Liu`uttamalla asennettava valonhajotinnauha mahdollistaa lamppujen ja värin vaihtamisen. Capax-3206-alumiiniprofiili levykiinnityksiin. Ura 13 mm. Läpikuultava valkoinen valonhajotinnauha. Helppo liu`uttaa paneelin reunauriin LED-nauhan eteen. Nauha voidaan myös kuvioida. INLOOK TUOTELUETTELO 75

76 3.1 Gustafs-verhouslevyt 3. PUUVERHOUSTUOTTEET Gustafs 3coustic-paneelit Seinäpaneeleissa yhdistyvät monimuotoisuus ja akustiset ominaisuudet 3coustic-paneelien avulla saadaan joustavasti luotua koristeellinen seinäpinta, johon erilliset paneelit voidaan asentaa halutulla tavalla. 3coustic sopii erinomaisesti akustiikan parantamiseen esim. auditorioissa, studioissa sekä kokous- ja konserttisaleissa. Paneelit voidaan maalata haluttuun värisävyyn ja ne kiinnitetään Gustafsin Capax-listajärjestelmällä. 3coustic-paneeleita käytetään vähentämään kaikua ja hajauttamaan äänen heijastuksia huonetiloissa. Ne tarjoavat uudenlaisen vaihtoehdon äänenvaimennukselle säilyttäen tilassa normaalin äänienergian ja elävän äänitason. 3coustic-paneeli: maalattu MDF-levy: 12,5 mm koko: 300 x 300 mm 300 x 600 mm paneelin korkeus: versio A: 12,5 mm 36,0 mm versio B: 12,5 mm 62,0 mm 76 INLOOK TUOTELUETTELO

77 INLOOK TUOTELUETTELO PUUVERHOUSTUOTTEET

78 3.2 Puucomp-verhouslevyt 3. PUUVERHOUSTUOTTEET Puucomp-verhouslevyt Pinnoitetut verhouslevyt seinään ja kattoon Kuitukipsilevy (paloluokka A1-s1, d0 ja A2-s1, d0) Viilutettu kuitukipsilevy (paloluokka A2-s1-, d0 ja B-s1, d0) MDF- ja muut puupohjaiset levyt Alumiini- ja teräslevyt Puucomp sertifikaatit: Rakennusmateriaalien päästö luokitus M1 ja CE-merkintä. Alakattolevyjen moduulimitta on yleensä 600 x 600 mm tai 600 x 1200 mm, mutta muitakin kokoja saatavilla. Seinälevyjen maksimimitta on 3050 x 1250 mm. Pintakäsittely vaihtoehdot ovat lakkaus, vahaus, öljyäminen ja maalaus. Akustiikka Akustisia ominaisuuksia voidaan muunnella rei illä, urilla ja niiden yhdistelmillä. Asennusesimerkkejä Katot Seinät 78 INLOOK TUOTELUETTELO

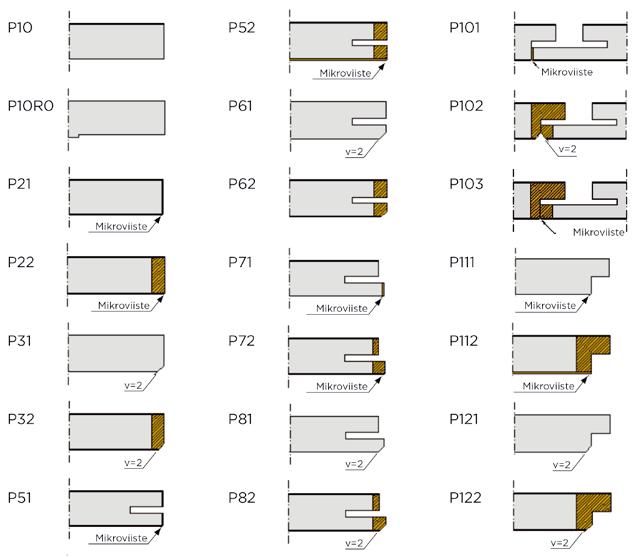

79 3.2 Puucomp-verhouslevyt Reunamuodot Myös oheisista vakiomuodoista poikkeavat reunamuodot ovat mahdollisia. 3. PUUVERHOUSTUOTTEET Kiinnitys ja viimeistelylistat Alumiinilistat PVL PAL PLL PPKL PZA PRI PZI PPL PAS PTKL ZA INLOOK TUOTELUETTELO 79

80 3.2 Puucomp-verhouslevyt Perforointiesimerkkejä 3. PUUVERHOUSTUOTTEET R107 Ø 3 8 mm, cc 16/32 mm Ø 3-8mm, cc 16/32mm R188 Ø 3 4 mm, cc 8/8 mm Ø 3-4mm, cc 8/8mm R108 Ø 3 8 mm, cc 16/16 mm Ø 3-8mm, cc 16/16mm RS1616 RS1616 Ø 6 8 mm, cc 16/16 mm, ura 3 x 4 mm, cc 16 mm Ø 6-8mm, cc 16/16mm, ura 3x4mm, cc 16mm RS1625 RS1625 Ø 6 8 mm, cc 16/25 mm, ura 3 x 4 mm, cc 25 mm Ø 6-8mm, cc 16/25mm, ura 3x4mm, cc 25mm S102 ura 8 x 60 mm, cc 35 mm ura 8x60mm, cc 35mm S210 S210 ura 8 x 90 mm, cc 30 mm, ura 8 x 4 mm, cc 30 mm ura 8x90mm, cc 30mm, ura 8x4mm, cc 30mm SS5030 SS5030 ura 8 x 50 mm, cc 30 mm, ura 3 x 4mm, cc 30 mm ura 8x50mm, cc 30mm, ura 3x4mm, cc 30mm 80 INLOOK TUOTELUETTELO

81 3. PUUVERHOUSTUOTTEET Kasavuoren päiväkoti INLOOK TUOTELUETTELO 81

82 3.3 Topakustik 3. PUUVERHOUSTUOTTEET Topakustik system 60 x 60 / 120 System 60 x 60 / 120 -tuotteet ovat melamiinipintaisia, akustoivia MDF-pohjaisia sisäkattolevyjä. Rei itettyjen tai uritettujen levyjen taustaan on kiinnitetty ohut akustoiva musta huopa. Rei itys valitaan vaadittujen akustisten arvojen mukaan. Levyjen vakio moduulikoko on 600 x 600 x 16 mm. Sisäkattojen asennus voidaan tehdä T24- tai T15-listajärjestelmien varaan myös vakiomalliset urapohjaiset listat ja piilokiinnitysjärjestelmät ovat mahdollisia. Levyjen mitoitus ja reunamuoto valitaan kannatinjärjestelmän mukaan. Levytyksen neliöpaino on noin 12 kg/m 2. Rei itys P64-20b Rei itys 5,6 % P64-20a Rei itys 7,1 % P32-10a Rei itys 7,1 % P32f Rei itys 1,1 % P32a Rei itys 0,6 % P16-5a Rei itys 6,3 % P16 Rei itys 2,3 % Macro Rei itys 13,6 % Micro Rei itys 1,6 % 82 INLOOK TUOTELUETTELO

83 3.3 Topakustik 3. PUUVERHOUSTUOTTEET 4akustik Topakustik 4akustik Topakustlk on teknologisesti edistyksellinen, akustisesti tehokas ja testattu sisustusakustiikkapaneeli seinä- ja kattopintoihin. MDF-paneelit ovat yleensä melamiini pintaisia, uritettuja ja rei itettyjä. Taustapinnassa on lisäksi ohut akustoiva musta huopa. Päästöjen suhteen tuotteet täyttävät tiukat vaatimukset, F4 Star-sertifikaatti JIS-standardin mukaan. Saatavana myös paloluokan B-s2, d0 tuotteena. Paneelit toimivat suotuisasti myos LEED-sertifioiduissa kohteissa. 4akustik Topakustik-paneelit ovat sivupinnoiltaan pontatut, mitat: 128 x 4086 x 16 mm. Asennus tehdään pikakiinnikkein uralistoihin 18/24 mm x 3000 mm. Saatavissa on myös erilaisia reunapeite- ja saumalistoja. Pintauravaihtoehtoja on neljä: 4akustik 9/2 -uritus 6 %, 14/2 7 %, 13/3 12 % ja 28/4 7,5 %. Vakiovärejä on kahdeksan uusimpina tammi, wenge ja teak. Paneelityypit (uritukset) INLOOK TUOTELUETTELO 83

84 3.4 Climacustic 3. PUUVERHOUSTUOTTEET Climacustic Akustoiva, jäähdyttävä ja lämmittävä elementti säästää energiaa sekä lämpimissä että kylmissä olosuhteissa MDF-pohjainen levy melamiinipintaisena tai maalattuna nesteputkina 8 mm:n Pex-c-putket taustalla oleva alumiinilevy tasaa lämpötilan koko paneelipinnalle eristekerros estää säteilylämmön hajaantumisen taustapuolelle Climacustic-elementtien äänettömyyttä sekä laadukasta ja tasaista akustiikkaa on mahdollista hyödyntää monissa vaatimuksiltaan ja käyttö tarkoitukseltaan eroavissa kohteissa. Elementtejä on saatavana helposti asennettavina moduulikokoina 60 x 60 cm tai 60 x 120 cm, myös koko 406 x 12,8 cm on mahdollinen. Paneelit voidaan asentaa kattoon tai seinään 60 x 60 cm, enintään 6 kpl sarjaan ja 60 x 120 cm enintään 3 kpl sarjaan. Valittavissa on useita eri rei itys- ja uritusvaihtoehtoja. 84 INLOOK TUOTELUETTELO

85 3.5 CLT-verhouslevyt 3. PUUVERHOUSTUOTTEET CLT-monikerroslevy ristiin laminoitu monikerroslevy sisäkattoihin ja seinäverhouksiin levyaihio: 2520 x 2050 mm, vakiopaksuudet: 12, 19 ja 27 mm, tilaustuotteina myös muita paksuuksia vakiopuulaji kuusi, tilauksesta myös mänty, tammi, pyökki, antiikkikuusi ja Siperian lehtikuusi pintakäsittelyvaihtoehdot: vaha, petsi, lakka tai maali määrämittaiset levyt toimitetaan sileinä tai rei itettyinä, eri reunamuodot mahdollisia paloluokka: D-s2, d0 INLOOK TUOTELUETTELO 85

86 3.6 Linear WP-rimaelementit 3. PUUVERHOUSTUOTTEET KUVA: Sini Pennanen INLOOK Linear WP näyttävät puurimaelementit alaslaskettuun kattoon, ulko- tai sisätiloihin, soveltuu myös seinäverhouksiin rimaelementit toimitetaan suunnitelmien mukaisesti ja halutusta puulajista, esim. koivu, mänty tai tammi pintakäsittelyvaihtoehdot: vaha, petsi, lakka tai maali; tarvittaessa palonsuojakäsiteltynä sisätiloihin asennettaviin elementteihin on valmiiksi kiinnitetty musta akustinen taustahuopa, ulkotilaelementtien taustalevynä voi olla esimerkiksi filmivaneri rimojen koko ja niiden väli ovat vapaasti valittavissa elementtien vakiomitat: 600 x 1200 mm ja 675 x 1350 mm, myös muut mitat mahdollisia elementit kiinnitetään ruuvaamalla tai asennetaan T-listojen varaan saatavana myös arkkitehtooniset 3D-elementit Kohteita: - House of Travel and Transportation (HOTT), Vantaa - Koy Helsingin kuntotalo, Helsinki - Koy Metsätapiola, Espoo - Harjunrinteen koulu, Riihimäki - Perussuomalaiset rp:n puoluetoimisto, Helsinki - Boknäs-myymälä, Helsinki - Talo, Niemenranta, Oulunsalo - Vihiluodon Kala Oy, Liminka - Starbucks-kahvila, Helsinki - Kirjasto, Leppävirta 86 INLOOK TUOTELUETTELO

87 3. PUUVERHOUSTUOTTEET Starbucks-kahvila, Helsinki INLOOK TUOTELUETTELO 87

88 3.7 Knauf Heradesign-akustiikkatuotteet 3. PUUVERHOUSTUOTTEET Heradesign-puukuitulevyt Luonto kohtaa trendit Heradesign-tuotteiden valmistukseen käytetään luonnonvaroja vaalivia ja ympäristönsuojelulliset näkökannat huomioonottavia menetelmiä. Heradesign tarjoaa ekologisesti varmoja ratkaisuja käyttämällä luonnon raaka-aineita kuten magnesiittiä, vettä ja puuta. Yhdistämällä nämä raaka-aineet saadaan aikaiseksi tuote, jolla on monia myönteisiä ominaisuuksia: äänenvaimennus, tulenkestävyys, sisäilman säätelevyys ja päästöttömyys. Sillä on ääntä hajauttava, huokoinen rakenne, se on hygroskooppinen ja kimmoisa. Heradesignin innovatiivisissa alakattojärjestelmissä yhdistyy samanaikaisesti runsas valikoima suunnitteluvaihtoehtoja ja hyvä akustiikka. Heradesign -alakattotuotteet ovat A2-paloluokiteltuja. Saatavilla 17 eri reunavaihtoehtoa. Tilattaessa huomioitavat asiat Reunamuodot: Heradesign -akustiikkalevyt voidaan varustaa 17 erilaisella reunaratkaisuilla arkkitehtuurisen konseptin ja aiotun kattojärjestelmän (asennus menetelmän) mukaisesti. Vakioväri: Heradesign-tuotteiden vakiovärit: valkoinen (kuten RAL 9010), beige -luonnonväri 13. Erikoisvärit: Maalaamme tilauksesta tuotteita RAL-, NCStai StoColor-värijärjestelmien mukaisesti. Levyjen rakennusbiologiset ominaisuudet säilyvät prosessissa. Erikoisvärit hinnoitellaan värin ja tilattavan määrän perusteella projektikohtaisesti. Minimitoimitus myyntierä 150 m 2. Erikoistuotteet: Valmistamme myös vakiotuotteista poikkeavia erikoismitoitettuja tuotteita. Nämä hinnoitellaan projektikohtaisesti. Muut huomioitavat: Minimi myyntierä 7,2 m mm ruuvikiinnitteiset Heradesign-tuotteet pallotestattu liikuntasalikäyttöön. 88 INLOOK TUOTELUETTELO

89 3.7 Knauf Heradesign-akustiikkatuotteet Pinta Koot Trend Akustik Heradesign Macro Heradesign Fine Heradesign Superfine 1-kerroksinen magnesiittisidonnainen puukuitu-akustiikkalevy (kuituleveys 3 mm). Voimakaskuituinen pintarakenne, akustisesti tehokas, rakennusbiologisesti suositeltava. Nimelliskoko: 600 x 600 mm, 1200 x 600 mm Paksuus (mm): 25 mm Paino (kg/m 2 ): 12,4 Pakkauskoko (m 2 /lava): 50,40 Vakiovärit valkoinen (kuten RAL 9010), beige -luonnonväri 13 1-kerroksinen magnesiittisidonnainen puukuitu-akustiikkalevy (kuituleveys 2 mm). Voimakaskuituinen pintarakenne, akustisesti tehokas, rakennusbiologisesti suositeltava. Nimelliskoko: 600 x 600 mm, 1200 x 600 mm Paksuus (mm): Paino (kg/m 2 ): 8,2 12,4 16,3 Pakkaus/m 2 /lava: 80,64 50,40 36,00 valkoinen (kuten RAL 9010), beige -luonnonväri 13 1-kerroksinen magnesiittisidonnainen puukuitu-akustiikkalevy (kuidun leveys 1mm). Hienokuituinen pintarakenne, akustisesti tehokas, rakennusbiologisesti suositeltava. Nimelliskoko: 600 x 600 mm, 1200 x 600 mm Paksuus (mm): mm Paino (kg/m 2 ): 7,8 11,3 15,0 Pakkaus/m 2 /lava: 80,64 50,40 36,00 valkoinen (kuten RAL 9010), beige -luonnonväri 133 Paloluokitus EN :n mukaan: B-s1, d0 EN :n mukaan: B-s1, d0 EN :n mukaan: B-s1, d0 3. PUUVERHOUSTUOTTEET Trend Akustik Heradesign Micro Heradesign Plano Pinta Koot 1-kerroksinen magnesiittisidonnainen puukuitu-akustiikkalevy. Karkearakeinen pinta, rakennusbiologisesti suositeltava. Nimelliskoko: 600 x 600 mm, 1200 x 600 mm Paksuus (mm): Paino (kg/m 2 ): 15,0 19,0 Pakkaus/m 2 /lava: 50,40 36,00 Vakiovärit valkoinen (kuten RAL 9010), beige -luonnonväri 13 1-kerroksinen magnesiittisidonnainen puukuitu-akustiikkalevy. Hienorakeinen pinta, rakennusbiologisesti suositeltava. Nimelliskoko: 600 x 600 mm, 1200 x 600 mm Paksuus (mm): 25 Paino (kg/m 2 ): 15,0 Pakkaus/m 2 /lava: 50,40 valkoinen (kuten RAL 9010), beige -luonnonväri 13 Paloluokitus EN :n mukaan: B-s1, d0 EN :n mukaan: B-s1, d0 INLOOK TUOTELUETTELO 89

90 3.7 Knauf Heradesign-akustiikkatuotteet 3. PUUVERHOUSTUOTTEET Pinta Koot Trend Akustik FR Heradesign Superfine A2 Heradesign Superfine Plus Heradesign Macro Plus 1-kerroksinen, palamaton magnesiittisidonnainen puukuituakustiikkalevy (kuidun leveys 1 mm). Hienokuituinen pintarakenne, akustisesti tehokas, rakennusbiologisesti suositeltava. Nimelliskoko: 600 x 600 mm, 1200 x 600 mm Paksuus (mm): Paino (kg/m 2 ): 12,0 18,0 Pakkaus/m 2 /lava: 80,64 50,40 Vakiovärit valkoinen (kuten RAL 9010), beige -luonnonväri 13 Trend Akustik Plus 2-kerroksinen akustiikkalevy, joka koostuu Heradesign superfinestä ja kapseloidusta mineraalivillasta. Nimelliskoko: 1200 x 600 mm Paksuus (mm): Paino (kg/m 2 ): 13,6 14,9 Pakkaus/m 2 /lava: 28,80 23,04 valkoinen (kuten RAL 9010), beige -luonnonväri 13 2-kerroksinen akustiikkalevy, joka koostuu Heradesign macrosta ja kapseloidusta mineraalivillasta. Nimelliskoko: 1200 x 600 mm Paksuus (mm): Paino (kg/m 2 ): 17,3 18,6 Pakkaus/m 2 /lava: 28,80 23,04 valkoinen (kuten RAL 9010), beige -luonnonväri 133 Paloluokitus EN :n mukaan: A2-s1,d0 EN :n mukaan: B-s1, d0 EN :n mukaan: B-s1, d0 Trend Akustik FR Trend Akustik Plus Heradesign Fine A2 Heradesign Fine Plus Heradesign Micro/Plano Plus Pinta Koot 1-kerroksinen, palamaton magnesiittisidonnainen puukuituakustiikkalevy (kuidun leveys 2 mm). Voimakaskuituinen pintarakenne, akustisesti tehokas, rakennusbiologisesti suositeltava. Nimelliskoko: 600 x 600 mm, 1200 x 600 mm Paksuus (mm): Paino (kg/m 2 ): 13,0 19,0 Pakkaus/m 2 /lava: 80,64 50,40 Vakiovärit valkoinen (kuten RAL 9010), beige -luonnonväri 13 2-kerroksinen akustiikkalevy, joka koostuu Heradesign finestä ja kapseloidusta mineraalivillasta. Nimelliskoko: 1200 x 600 mm Paksuus (mm): Paino (kg/m 2 ): 14,7 16,0 Pakkaus/m 2 /lava: 28,80 23,04 valkoinen (kuten RAL 9010), beige -luonnonväri kerroksinen akustiikkalevy, joka koostuu Heradesign planosta ja kapseloidusta mineraalivillasta. Nimelliskoko: 1200 x 600 mm Paksuus (mm): Paino (kg/m 2 ): 17,3 18,6 Pakkaus/m 2 /lava: 28,80 23,04 valkoinen (kuten RAL 9010), beige -luonnonväri 133 Paloluokitus EN :n mukaan: A2-s1,d0 EN :n mukaan: B-s1, d0 EN :n mukaan: B-s1, d0 Heradesign kiinnitysruuvi Heradesign korjausspray 25 mm:lle levylle puu- tai metallikoolaukseen 35 mm:lle levylle puu- tai metallikoolaukseen 4,5 x 50 mm T20- kanta maalattu sävyyn valkoinen tai luonnonvärinen 4,5 x 60 mm T20- kanta maalattu sävyyn valkoinen tai luonnonvärinen Valkoinen (RAL9010) 400 ml Beige (natural note 13) 400 ml 200 kpl/paketti 200 kpl/paketti 90 INLOOK TUOTELUETTELO

91 3.7 Knauf Heradesign-akustiikkatuotteet Reunaratkaisut Trend Akustik/Trend Akustik FR Heradesign -akustiikkalevyt voidaan varustaa erilaisilla reunaratkaisuilla arkkitehtuurisen konseptin ja aiotun kattojärjestelmän (asennusmenetelmän) mukaisesti. Lyhenne Reunamuotoilu Reunaratkaisut: ruuvikiinnitys GK AK-00 AK-01 AK-02 /5 AK-02 /10 AK-02 /20 AK-03 VK-12 mm kaikki sivut suorat, ruuvikiinnitykseen pitkät sivut viistetty (viiste 5 mm), ruuvikiinnitykseen kaikki sivut viistetty (viiste 5 mm), ruuvikiinnitykseen varjoura kaikilla sivuilla, ruuvikiinnitykseen, varjouran leveys 5 mm varjoura kaikilla sivuilla, ruuvikiinnitykseen, varjouran leveys 10 mm varjoura kaikilla sivuilla, ruuvikiinnitykseen, varjouran leveys 20 mm varjoura ja 5 mm viiste kaikilla sivuilla, ruuvikiinnitykseen, varjouran leveys 20 mm kaikki sivut viistetty (viiste 5 mm), ympäripontattu Reunaratkaisut: Heradesign T-kiskojärjestelmä 24/38 - (profiili näkyvissä), avattava SK-04 *) suorat reunat, näkyvälle T-listalle (35 mm paksussa levyssä takana loveus) SK-05 varjoura kaikilla sivuilla, näkyvälle T-listalle SK-06 varjoura ja 5 mm viiste kaikilla sivuilla, näkyvälle T-listalle Reunaratkaisut: Heradesign T-kiskojärjestelmä 35/38 - (profiili piilossa), piilokiinnitys VK-09 **) kaikki sivut viistetty (viiste 5 mm), piilokiinnitys T-listalle Huomio: Järjestelmä ei avattava VK-10 **) kaikki sivut viistetty (viiste 5 mm), piilokiinnitys T-listalle Huomio: Järjestelmä on avattava VK-10 /5 kaikki sivut viistetty (viiste 5 mm), varjoura kaikilla sivulla, leveys 5 mm, piilokiinnitys T-listalle Huomio: Järjestelmä on avattava Reunaratkaisut: Erikoisasennus (erikoisprofiilit) SY-02 kaikki sivut viistetty 5 mm, pitkät sivut jyrsitty Heradesign hammaskiinnikkeelle SY-03 kaikki sivut suoria, piilokiinnitys hattulistalle, varjoura jokaisella sivulla, varjouran leveys 5 mm SK-08 pitkät sivut suorat (hattulistalle) ja lyhyet viistetty (viiste 5 mm) Heradesign superfine Heradesign fine Tämän vuoksi Heradesignin akustiikkalevyt soveltuvat lähes kaikkiin kaupallisesti käytettävissä oleviin alakattojärjestelmiin ja asennusmenetelmiin. Heradesign micro Heradesign plano 7) Heradesign superfine A2 7) Heradesign fine A2 7) mm L / B mm L / B mm Suositeltu profiilin leveys 8) 60 1) 3) Ohjeita Moduulimitat 2) 600/ / ) 600/ / ) 600/ / ) 600/ / ) 600/ / ) 600/ / ) 600/ / / / / / / / / / / / / /625 Levymitat 600/ / / / / / / / / / / / / / / / / / / / / / / / / / ) 1190/ / / / ) 4) 6) 24 2) 4) 24 2) 4) 35 3) 35 2) 3) 5) 35 2) 3) 600/ / / / / /600 5) 600/ / ) ) 600/ / ) 20 2) 4) 600/ / / / / / / / / / / /625 4) / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / PUUVERHOUSTUOTTEET 1) Suora reuna ei ole tarkoitettu näkyväksi. Viimeistely vain asiakkaan toivomuksesta (maks. levyn leveys 600 mm). 2) Laskutus- ja tilausmittana moduulimitta. 3) Ristisauma-asennus (neljä paneelia risteää samassa pisteessä) on suoritettava huolellisesti. 4) Levymitat ovat pienempiä kuin moduulimitat! 5) Erikoiskoot vain tilauksesta, ota yhteyttä asiakaspalveluun yli 1800 mm:n pituuksissa! 6) 15 mm paksuja tuotteita toimitetaan vain koossa 600/600 tai 625/625! 7) Levyn leveys kork. 600 mm! 8) Ruuvikiinnitystä varten profiilin leveys koskee myös puisia pohjarakenteita. Huomaa: ***) Heradesign plano: Levyn paksuus vain 25 mm, maks. leveys 600 mm; VK-09 reunamuodossa: viiste vain 3 mm Heradesign fine/a2 ja superfine: Levyn paksuus vain 25 mm, maks. leveys 600 mm Huomaa: *) Heradesign fine ja Heradesign superfine saatavissa 15 mm paksuudella ja reunamuodolla SK-04 vain koossa 600/ 600 tai / 625/625. **) Erikoiskoot vain pyydettäessä - pituus ) 1800 mm (ota yhteyttä tekniseen neuvontaan) INLOOK TUOTELUETTELO 91

92 3.8 Paracem-puukuitulevyt 3. PUUVERHOUSTUOTTEET Värit: 100 Sementinharmaa (n. NCS 4502-Y), 200 Puunvärinen (Puunvalkoinen) (n. NCS 1005-Y20R), 201 Maalattu valkoinen (n. NCS 0500). Erityisesti Sementinharmaassa sävyssä esiintyy eri levyjen välillä tuotteelle ominaista väri vaihtelua. Muut värit vapaavalintaisesti NCS-värikartan mukaan. 100 Sementinharmaa 100 Fine Sementinharmaa 200 Puunvärinen 200 Fine Puunvärinen 201 Maalattu valkoinen 201 Fine Maalattu valkoinen Paracem Luonnollista pintaa puusta ja sementistä Pinnoite: Ei erillistä pinnoitetta. Pintana tuotteen pinta, maalaamaton tai maalattu. Reunamuodot Valonheijastavuus: 100 Sementinharmaa n. 31 %, 200 Puunvärinen n. 47 % ja 201 Maalattu valkoinen n. 72 %. Paracem Finen valonheijastavuus on hiukan alhaisempi. Palo-ominaisuudet: Euroluokka B-s1,d0 (EN ). EI 30-rakenne voidaan toteuttaa yhdessä 13 mm paksuisen kipsilevyn kanssa, katso erillinen Rakennustekninen ohje. Käyttöolosuhteet: Voidaan käyttää suhteellisessa kosteudessa 95 %/+40 C Puhdistus: Pehmeällä harjalla tai imuroimalla Sisäilmaluokitus: M 1 Asennus: Ruuvaten kiinni puu- tai teräsranka koolaukseen reunamuodosta riippuen pusku- tai avosaumaan, alaslaskettuna T-kannatinlistoilla tai hattulistoilla alusrakenteeseen. Huomioitava puu-sementti-rakenteesta johtuvat kosteusliikkeet. Liimausasennus ei sovi tuotteelle. 92 INLOOK TUOTELUETTELO

93 3.8 Paracem-puukuitulevyt Paracem Reuna Valmistusmitta mm m 2 /pkt Kpl/pkt Lastuleveys 2,5 mm IL-A 25 x 593 x ,80 80 sementinharmaa väri 100 suora reuna, asennus listalle 25 x 593 x , x 593 x , x 593 x ,40 20 A (RK) 25 x 600 x ,80 40 suora reuna, asennus avosaumalla 25 x 600 x , x 600 x , x 600 x ,80 20 B (FK) 25 x 600 x ,80 40 viistetty reuna, asennus puskuun 25 x 600 x , x 600 x , x 600 x ,80 20 IL-E 25 x 593 x ,80 80 varjoura, asennus listalle 25 x 593 x ,80 40 Lastuleveys 2,5 mm IL-A 25 x 593 x ,80 80 puunvärinen väri 200 suora reuna, asennus listalle 25 x 593 x , x 593 x , x 593 x ,40 20 A (RK) 25 x 600 x ,80 40 suora reuna, asennus avosaumalla 25 x 600 x , x 600 x , x 600 x ,80 20 B (FK) 25 x 600 x ,80 40 viistetty reuna, asennus puskuun 25 x 600 x , x 600 x , x 600 x ,80 20 IL-E 25 x 593 x ,80 80 varjoura, asennus listalle 25 x 593 x ,80 40 Lastuleveys 2,5 mm IL-A 25 x 593 x ,80 80 maalattu valkoinen väri 201 suora reuna, asennus listalle 25 x 593 x , x 593 x , x 593 x ,40 20 A (RK) 25 x 600 x ,80 40 suora reuna, asennus avosaumalla 25 x 600 x , x 600 x , x 600 x ,80 20 B (FK) 25 x 600 x ,80 40 viistetty reuna, asennus puskuun 25 x 600 x , x 600 x , x 600 x ,80 20 IL-E 25 x 593 x ,80 80 varjoura, asennus listalle 25 x 593 x , PUUVERHOUSTUOTTEET Paracem Fine Lastuleveys 1,5 mm Valmistusmitta = ilmoitettu koko Levyn paino: Paracem 25 mm n. 13 kg/m 2, Paracem Fine 25 mm n. 14 kg/m 2, Paracem 50 mm n. 20 kg/m 2 Levyt toimitetaan tehdastoimituksina verkkosuojatuilla kuormalavoilla, joten purku autosta edellyttää trukin tms. purkukaluston käyttöä. Levyt ovat toimitettaessa kosteita ja niille on varattava n. 1 viikko kuivumisaikaa asennuspaikalla. Suosittelemme levyjen kopistamista tai imurointia ennen asennusta mahdollisten irrallisten puulastumurusten poistamiseksi. Paracem-ruuvit Mitat, mm Värit Kpl/pkt Paracem-ruuvit kuiviin tiloihin puuhun tai teräsrankaan (maks. 0,7 mm) Tyyppi: Litteäkupukantainen levyruuvi (Torx) Muut RAL-sävyt: + väriasetuslisä 4,2 x mm paksulle levylle 4,2 x mm paksulle levylle harmaa 100 puunvärinen 100 valkoinen 100 harmaa 100 puunvärinen 100 valkoinen 100 INLOOK TUOTELUETTELO 93

94 4. KANNATINJÄRJESTELMÄT 94 INLOOK TUOTELUETTELO

95 4. KANNATINJÄRJESTELMÄT 4.1 T15-, T24-, T24 (C3)- ja T35-kannatusjärjestelmä Piilokiinnitysjärjestelmä Reunalistat Seinäprofiilit Muut osat KANNATINJÄRJESTELMÄT INLOOK TUOTELUETTELO 95

96 4.1 T15-, T24-, T24 (C3)- ja T35-kannatusjärjestelmä 4. KANNATINJÄRJESTELMÄT T15-, T24-, T24 (C3)- ja T35- kannatusjärjestelmä Kannatusrakenteiden keskimääräinen menekkitaulukko 600 x 600 mm 600 x 1200 mm T-pääkannatinlista 0,84 m/m² 0,84 m/m² T-välilista L=1200 mm, 1,4 kpl/m² 1,4 kpl/m² T-välilista L=600 mm 1,4 kpl/m² - Reunalista 0,7 m/m² 0,7 m/m² Kannatinlanka 0,7 kpl/m² 0,7 kpl/m² Kannatinjousi 0,7 kpl/m² 0,7 kpl/m² 96 INLOOK TUOTELUETTELO

97 4.1 T15-, T24-, T24 (C3)- ja T35-kannatusjärjestelmä T15 pääkannatuslista Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect T15 TKL Pikalukolla. Runko sinkittyä terästä Valkoinen Harmaa 59,20 16 T15 välilista Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect T15 TVL Avattava klikkausliitos. Runko sinkittyä terästä. Connect T15 TVL Avattava klikkausliitos. Runko sinkittyä terästä Valkoinen Harmaa Valkoinen Harmaa 21, ,20 36 T24 pääkannatuslista Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect T24 TKL Pikalukolla. Runko sinkittyä terästä Valkoinen Harmaa Mattamusta 44, KANNATINJÄRJESTELMÄT Connect T24 TKL HD Luja pääkannatuslista pikalukolla. Runko sinkittyä terästä Valkoinen 44,40 12 Connect T24 TKL Pikalukolla. Runko sinkittyä terästä Valkoinen 36,00 12 T24 välilista Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect T24 TVL Avattava klikkausliitos. Runko sinkittyä terästä Valkoinen Harmaa Mattamusta 21,60 36 Connect T24 TVL Avattava klikkausliitos. Runko sinkittyä terästä Valkoinen Harmaa Mattamusta 43,20 36 Connect T24 TVL Avattava klikkausliitos. Runko sinkittyä terästä Valkoinen 45,00 25 T24 pääkannatuslista C3-korroosioluokka Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect T24 TKL C3 Kestävä pääkannatuslista pikalukolla. Runko valmistettu erikoiskäsitellystä teräksestä. Korkea korroosion kestävyys. Korroosioluokka C3 standardin ISO mukaan Valkoinen 44,40 12 T24 välilista C3-korroosioluokka Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect T24 TVL C3 Avattavalla klikkausliitoksella. Runko valmistettu erikoiskäsitellystä teräksestä. Korkea korroosion kestävyys. Korroosioluokka C3 standardin ISO mukaan. Connect T24 TVL C3 Avattavalla klikkausliitoksella. Runko valmistettu erikoiskäsitellystä teräksestä. Korkea korroosion kestävyys. Korroosioluokka C3 standardin ISO mukaan Valkoinen 21, Valkoinen 43,20 36 INLOOK TUOTELUETTELO 97

98 4.1 T15-, T24-, T24 (C3)- ja T35-kannatusjärjestelmä 4. KANNATINJÄRJESTELMÄT T35 pääkannatuslista Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect T35 TKL Runko sinkittyä terästä Valkoinen 50,40 14 T35 välilista Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect T35 TVL Runko sinkittyä terästä. Connect T35 TVL Runko sinkittyä terästä Valkoinen 16, Valkoinen 33,60 28 Reunalistat Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt MS-10 kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista Valkoinen 75,00 25 MS-5 kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista Valkoinen 75,00 25 MS-10V kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista Valkoinen Harmaa 75,00 25 M-4V kulmalista Sinkitty ja pinnoitettu teräs kulmalista. W=22 mm, H=22 mm Valkoinen Harmaa Mattamusta 75,00 25 C3-Reunalistat Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect C3-kulmalista Sinkitty ja pinnoitettu teräs kulmalista. Korroosioluokka C3 standardin ISO mukaan Valkoinen 75,00 25 Connect U-lista C3 Sinkitty ja pinnoitettu teräs U-lista. Korroosioluokka C3 standardin ISO mukaan Valkoinen 60,00 20 Connect U-lista C3 Sinkitty ja pinnoitettu teräs U-lista. Korroosioluokka C3 standardin ISO mukaan Valkoinen 60, INLOOK TUOTELUETTELO

99 4.2 Piilokiinnitysjärjestelmä 4. KANNATINJÄRJESTELMÄT Piilokiinnitysjärjestelmä a. T-pääkannatinlista b. Etäisyystanko c. Kulmalista d. Kaksoiskulmalista e. Kannatinjousi f. Kannatinlanka g. Jousisokka Kannatusrakenteiden keskimääräinen menekkitaulukko 600x600 mm 600x1200 mm T-pääkannatinlista 1,7 m/m² 1,7 m/m² Etäisyystanko 0,7 m/m² 0,7 m/m² Jousisokka 1,4 kpl/m² 1,4 kpl/m² Reunalista 0,7 m/m² 0,7 m/m² Kannatinlanka 0,7 kpl/m² 0,7 kpl/m² Kannatinjousi 0,7 kpl/m² 0,7 kpl/m² INLOOK TUOTELUETTELO 99

100 4.2 Piilokiinnitysjärjestelmä 4. KANNATINJÄRJESTELMÄT Tuote Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect etäisyystanko Sinkitty teräs. L=2450 mm. Rei itys k/k 300 mm. Connect etäisyystankosokka Sinkitty teräs. Connect T24 TKL HD Luja pääkannatuslista pikalukolla. Runko sinkittyä terästä. Connect T24 TKL Pikalukolla. Runko sinkittyä terästä Sinkitty 24,50 10 Sinkitty Valkoinen 44, Valkoinen 44,40 12 Reunalistat Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt MS-10 kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista Valkoinen 75,00 25 MS-5 kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista Valkoinen 75,00 25 MS-10V kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista Valkoinen Harmaa 75,00 25 M-4V kulmalista Sinkitty ja pinnoitettu teräs kulmalista Valkoinen Harmaa Mattamusta 75, INLOOK TUOTELUETTELO

101 4.3 Reunalistat Reunalistat Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt MS-10 kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista. MS-5 kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista. MS-10V kaksoiskulmalista Sinkitty ja pinnoitettu teräs kaksoiskulmalista. M-4V kulmalista Sinkitty ja pinnoitettu teräs kulmalista. W=22 mm, H=22 mm Connect C3-kulmalista Sinkitty ja pinnoitettu teräs kulmalista. Korroosioluokka C3 standardin ISO mukaan Valkoinen 75, Valkoinen 75, Valkoinen Harmaa Valkoinen Harmaa Mattamusta 75, , Valkoinen 75, KANNATINJÄRJESTELMÄT Connect U-lista C3 Sinkitty ja pinnoitettu teräs U-lista. Korroosioluokka C3 standardin ISO mukaan Valkoinen 60,00 20 Connect U-lista C3 Sinkitty ja pinnoitettu teräs U-lista. Korroosioluokka C3 standardin ISO mukaan Valkoinen 60,00 20 CL-3515 L-lista 3000 Valkoinen 60,00 20 CL-3535 L-lista 3000 Valkoinen 60,00 20 CLL-2733 kaksoiskulmalista 3000 Valkoinen 60,00 20 CLL-3048 kaksoiskulmalista 3000 Valkoinen 60,00 20 MF-8 otsareunalista 3000 Valkoinen 60,00 20 INLOOK TUOTELUETTELO 101

102 4.4 Seinäprofiilit 4. KANNATINJÄRJESTELMÄT Tuote Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect Thinline profiili Lakattu alumiini kehysprofiili Ecophon Akusto Wall -levyille. L=2678 mm. Connect Thinline profiili Lakattu alumiini kehysprofiili Ecophon Akusto Wall -levyille. L=2678 mm. Connect Thinline jatkoliitin Ruiskupuristettu ABS muovinen jatkoliitin Thinline profiileille. Connect Thinline kulma Ruiskupuristettu lakattu sinkkikulma Connect Thinline profiileille. Connect Thinline kulma Ruiskupuristettu lakattu sinkkikulma Connect Thinline profiileille. Connect Ambit-kiinnike Sinkitty teräs. Industry Ambit ja Panel -levyjen kiinnitykseen ,2 Harmaa 04 21, ,2 Harmaa 03 21, Harmaa Harmaa CU-3050 U-lista 3000 Valkoinen CU-3040 U-lista 3000 Valkoinen CU-3030 U-lista 3000 Valkoinen CU-3020 U-lista 3000 Valkoinen CY-3050 uralista 3000 Valkoinen CY-3040 uralista 3000 Valkoinen CY-3030 uralista 3000 Valkoinen CY-3020 uralista 3000 Valkoinen INLOOK TUOTELUETTELO

103 4.5 Muut osat Tuote Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect säädettävä vaijeriripustin Connect säädettävä vaijeriripustinpakkaus sisältää vaijerin ja vaijerilukon, joka muodostaa koukun. Vaijerin pituus 2000 mm. Connect vaimennuslevyankkuri Muotoiltu ankkuri Solo-levyille. Käytetään Connect säädettävän vaijeriripustimen tai Connect kiinteän ripustimen kanssa. Vääntimen pää sisältyy toimitukseen. Connect kattoripustussuoja Valkoinen muovisuoja kattokiinnikkeen peittämiseksi. Connect SKI-kiinnike Korkealaatuinen sinkitty teräs. H=44 mm. Rakennekorkeus 50 mm kun käytetään Connect T24 pääkannatuslistaa. Suunnittelukuorma 233 N Valkoinen 4 44 Sinkitty KANNATINJÄRJESTELMÄT Connect SKI-kiinnike Korkealaatuinen sinkitty teräs. H=74 mm. Rakennekorkeus 80 mm, kun asennetaan Connect T24 pääkannatuslistalla. Suunnittelukuorma 233 N. 74 Sinkitty 100 Connect SKI-kiinnike Korkealaatuinen sinkitty teräs. H=94 mm. Rakennekorkeus 100 mm, kun asennetaan Connect T24 pääkannatuslistalla. Suunnittelukuorma 233 N. 94 Sinkitty 100 Säädettävä SKI-kiinnike Sinkitty teräs. Rakennekorkeus välillä mm. Connect T24 pääkannatuslistan suorakiinnitykseen. Kärki Torx T20 sisältyy. Suunnittelukuorma 233 N. Säädettävä SKI-kiinnike Sinkitty teräs. Rakennekorkeus välillä mm. Connect T24 pääkannatuslistan suorakiinnitykseen. Kärki Torx T20 sisältyy. Suunnittelukuorma 233 N. Säädettävä SKI-kiinnike Sinkitty teräs. Rakennekorkeus välillä mm. Connect T24 pääkannatuslistan suorakiinnitykseen. Kärki Torx T20 sisältyy. Suunnittelukuorma 233 N Sinkitty Sinkitty Sinkitty 50 Connect etäkiinnike Alumiininen kiinnike Solo-levyn seinäasennukseen. Käytetään Connect levykoukun kanssa. Asennuksen kokonaissyvyys Sololevy mukaanlukien mm. Connect kattokiinnike Alumiininen kattokiinniike Connect kiinteälle ripustimelle. Tasaisille kattopinnoile Alumiini 1 Connect koukkulista Maalattu lista Solo-levyn seinäasennukseen. Pakkaus sisältää 2 listaa ja 2 kpl litteää Connect spiraaliankkuria. Käytetään Connect levykoukun kanssa. Asennuksen kokonaissyvyys Solo-levy mukaanlukien on 55 mm INLOOK TUOTELUETTELO 103

104 4.5 Muut osat 4. KANNATINJÄRJESTELMÄT Tuote Pituus (mm) Leveys (mm) Väri m/pkt kpl/pkt Connect levykoukku Sinkitty teräskiinnike Solo-levyn seinäripustukseen. Pakkaus sisältää 8 levykoukkua ja 8 litteää Connect spiraaliankkuria. Käytetään Connect koukkulistan ja Connect etäripustimen kanssa. Connect spiraaliankkuri koukku Ankkuri leikatulle Solo Baffle/koukku -levylle tai Foodtec Baffle -levylle. Korroosioluokka C3. Connect spiraaliankkuri litteä Käytetään kiinnittämään Connect kiinnikelevy ja Connect levykoukku Solo-levyihin. Connect säädettävä kattokiinnike Alumiininen säädettävä kattokiinnike Connect kiinteälle ripustimelle. Käytetään kalteville kattopinnoille Solo-levyjen vaaka-asennukseen Alumiini 1 Connect säädettävä kiinnike Säädettävä kiinnike leijuville levyille. Voidaan käyttää, jos o.d.s on välillä 156 mm mm. Alaosan leikkaamalla voidaan saavuttaa o.d.s 121 mm. Sinkitty 24 Connect Bridging profile Valkoinen 36 Connect Bridging profile Valkoinen 36 Connect Bridging clip 5/20 75 Connect-valaisinklipsi Pinnoitettu teräs. Valaisinklipsi Gedina A/E ja Focus A/E levyille T15-listassa. Korroosioluokka C3. Suunnittelukuorma: 50 N. Connect-valaisinklipsi Pinnoitettu teräs. Valaisinklipsi Gedina ja Advantage A/E sekä Focus A, Dg, Dp, Ds E ja Lp levyille T24-listassa. Korroosioluokka C3. Suunnittelukuorma: 50 N. Connect Hygiene-klipsi 20 Muovinen. Ecophon Hygiene 20 mm levyille. Avattavissa yläpuolelta. Valkoinen 10 Valkoinen Connect Universal klipsi Muovinen. Levyjen kiinnitykseen, kun kantava reuna on 5 20 mm INLOOK TUOTELUETTELO

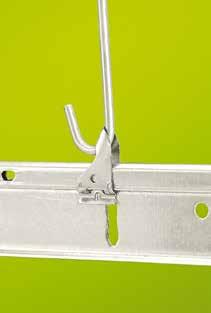

105 INLOOK TUOTELUETTELO KANNATINJÄRJESTELMÄT

106 5. GK-KANNATINJÄRJESTELMÄT 106 INLOOK TUOTELUETTELO

107 5. GK-KANNATINJÄRJESTELMÄT 5.1 Levykatot GK-kannatinjärjestelmän osat GK-KANNATINJÄRJESTELMÄT INLOOK TUOTELUETTELO 107

108 5.1 Levykatot 5. GK-KANNATINJÄRJESTELMÄT GK-kannatinjärjestelmä Kannatusrakenteiden keskimääräinen menekkitaulukko GK-kannatinranka 3,34 m/m² GK-5 reunalista tai GK-2 U-reunalista 0,7 m/m² K-02/60 lukituskappale 5 kpl/m² LV-2/60 jatkokappale 0,7 m/m² Jousiripustin 0,7 kpl/m² Kannatinlanka 0,7 kpl/m² Noniuskannaketta käyttäen GK-kannatinranka GK-5 reunalista tai GK-2 U-reunalista AH-4/60 lukituskappale LV-2/60 jatkokappale Noniuskannake yläpää Noniuskannake alapää Kannatinsokka 3,34 m/m² 0,7 m/m² 2,5 kpl/m² 0,7 m/m² 0,7 kpl/m² 0,7 kpl/m² 1,4 kpl/m² 108 INLOOK TUOTELUETTELO

109 5.2 GK-kannatinjärjestelmän osat Tuote Pituus (mm) Väri, lisätieto m/pkt kpl/pkt GK-1/60 kannatinranka ja väliranka 4000 Sinkitty teräs 40, Sinkitty teräs 30,00 10 GK-2 U-reunalista 3000 Sinkitty teräs 60,00 20 GK-5 kulmalista 3000 Sinkitty teräs 60,00 20 GK-3 J-päätelista 3000 Valkoinen 60,00 20 GK-4 J-päätelista 3000 Valkoinen 60,00 20 MF-8 otsareunalista 3000 Valkoinen 60, GK-KANNATINJÄRJESTELMÄT K-02/60 lukituskappale Sinkitty teräs 500 AH-1/60 lukituskappale VS-GK/60 lukituskappale Sinkitty teräs Kantavuusluokka 25 kg Sinkitty teräs Yksitasoiseen runkoasennukseen AH-4/60 risteyskappale Sinkitty teräs Kantavuusluokka 40 kg 100 LV-2/60 jatkokappale Sinkitty teräs 100 K-05/60 jousiripustin Sinkitty teräs 100 AH-3/60 jousiripustin Sinkitty teräs Kantavuusluokka 25 kg 100 CD-6038 jousiripustin Sinkitty teräs Kantavuusluokka 40 kg 100 INLOOK TUOTELUETTELO 109

110 5.2 GK-kannatinjärjestelmän osat 5. GK-KANNATINJÄRJESTELMÄT Tuote Pituus (mm) Väri, lisätieto kpl/pkt KL-1 suorakiinnike 65 Sinkitty teräs Kantavuusluokka 40 kg KL-2 suorakiinnike 125 Sinkitty teräs Kantavuusluokka 40 kg AH-5/60 pintakiinnikkeet Sinkitty teräs Kantavuusluokka 40 kg K-08 pintakiinnikkeet, vaimentava 100 K-04 ripustin, vaimentava Sinkitty teräs 100 M-lanka ripustinlangat: M-150 M-300 M-500 M-700 M-900 M-1100 M-1300 M-1500 M-1700 M-2000 M Sinkitty teräs 100 NR mm Noniuskannake yläosa Sinkitty teräs 100 DPK-607 kannattimen sokka Sinkitty teräs 100 K-06/60/40 Noniuskannake alaosa K-06/60/25 Noniuskannake alaosa Sinkitty teräs Kantavuusluokka 40 kg Sinkitty teräs Kantavuusluokka 25 kg INLOOK TUOTELUETTELO

111 INLOOK TUOTELUETTELO GK-KANNATINJÄRJESTELMÄT

112 6. HUOLTOLUUKUT 112 INLOOK TUOTELUETTELO

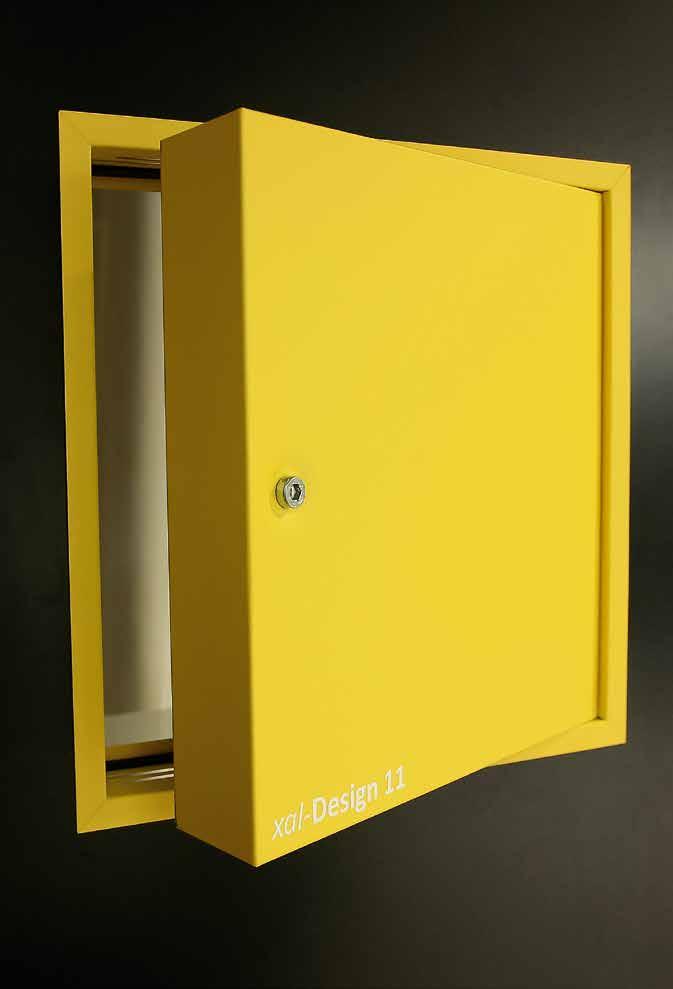

113 6. HUOLTOLUUKUT 6.1 Kehysluukut Kehysluukut salpalukolla Kehysluukut push-up-lukolla Ääntäeristävät db-tarkastusluukut Hiussaumaluukut Peitelevyt EI30 paloluukut seinään ja kattoon EI60 paloluukut seinään HUOLTOLUUKUT INLOOK TUOTELUETTELO 113

114 6. HUOLTOLUUKUT Tarkastusluukut 6.1 Kehysluukut Nimiketunnus Tuote Koko mm Myyntiyksikkö kpl/pkt TL 200x200 tarkastusluukku, valkoinen 200 x 200 kpl TL 300x300 tarkastusluukku, valkoinen 300 x 300 kpl TL 400x400 tarkastusluukku, valkoinen 400 x 400 kpl TL 500x500 tarkastusluukku, valkoinen 500 x 500 kpl TL 600x600 tarkastusluukku, valkoinen 600 x 600 kpl 6 Vakiovalkoinen RR110 Valmistettu teräksestä Kestävä ja varmatoiminen kehysluukku Asennettavissa kattoihin ja seiniin 6.2 Kehysluukut salpalukolla Nimiketunnus Tuote Koko mm Myyntiyksikkö kpl/pkt TLS 200x200 tarkastusluukku, valkoinen 200x200 kpl TLS 300x300 tarkastusluukku, valkoinen 300x300 kpl TLS 400x400 tarkastusluukku, valkoinen 400x400 kpl TLS 500x500 tarkastusluukku, valkoinen 500x500 kpl TLS 600x600 tarkastusluukku, valkoinen 600x600 kpl Avain tarkastusluukkuun kpl 1 Polttomaalattu valkoinen RAL 9016 Valmistettu teräksestä Kestävä ja varmatoiminen kehysluukku salpalukolla Asennettavissa kattoihin ja seiniin 6.3 Kehysluukut push-up-lukolla Nimiketunnus Tuote Koko mm Myyntiyksikkö kpl/pkt TLPU 200x200 tarkastusluukku, valkoinen 200x200 kpl TLPU 300x300 tarkastusluukku, valkoinen 300x300 kpl TLPU 400x400 tarkastusluukku, valkoinen 400x400 kpl TLPU 500x500 tarkastusluukku, valkoinen 500x500 kpl TLPU 600x600 tarkastusluukku, valkoinen 600x600 kpl 10 Polttomaalattu valkoinen RAL 9016 Valmistettu teräksestä Kestävä ja varmatoiminen kehysluukku push-up-lukolla Asennettavissa kattoihin ja seiniin 6.4 Ääntäeristävät db-tarkastusluukut Nimiketunnus Tuote Koko mm Myyntiyksikkö kpl/pkt TLdB 200x200 ääntäeristävä luukku, valkoinen 200x200 kpl TLdB 300x300 ääntäeristävä luukku, valkoinen 300x300 kpl TLdB 400x400 ääntäeristävä luukku, valkoinen 400x400 kpl TLdB 500x500 ääntäeristävä luukku, valkoinen 500x500 kpl TLdB 600x600 ääntäeristävä luukku, valkoinen 600x600 kpl Avain tarkastusluukkuun kpl 1 Polttomaalattu valkoinen RAL 9016 Salpalukollinen teräsluukku Ääneneristävyys 35 db Ilma- ja pölytiivis Asennettavissa kattoihin ja seiniin INLOOK-luukkuperhe, valikoimastamme löytyy aina sopiva vaihtoehto tarpeisiinne. Tilauksesta toimitamme ja valmistamme mm: Erikoiskokoiset luukut Roiskevesitiiviit luukut Laatoitettavat luukut Pyöreät luukut Tuotteiden asennusohjeet ovat pakkauksissa. 114 INLOOK TUOTELUETTELO

115 6.5 Hiussaumaluukut Nimiketunnus Tuote Koko mm Myyntiyksikkö kpl/pkt HSS 200x200 hiussaumaluukku jousilukolla 200x200 kpl HSS 300x300 hiussaumaluukku jousilukolla 300x300 kpl HSS 400x400 hiussaumaluukku jousilukolla 400x400 kpl HSS 500x500 hiussaumaluukku jousilukolla 500x500 kpl HSS 600x600 hiussaumaluukku jousilukolla 600x600 kpl 5 Kannessa valkopintainen kipsilevy Alumiinirunko Toimiva push-up-automaattilukitus Asennetavissa kattoihin ja seiniin 6. HUOLTOLUUKUT Paloluukut 6.6 Peitelevyt Nimiketunnus Tuote Koko mm Myyntiyksikkö kpl/pkt PL 140x140 peitelevy, valkoinen 200x200 kpl PL 200x200 peitelevy, valkoinen 260x260 kpl PL 300x300 peitelevy, valkoinen 360x360 kpl PL 400x400 peitelevy, valkoinen 460x460 kpl PL 500x500 peitelevy, valkoinen 560x560 kpl 10 Vakiovalkoinen RR110 Ruuvikiinnitteinen teräskansi Reunat kantattu ja kulmissa kiinnitysreijät Asennettavissa kattoihin ja seiniin 6.7 EI30 paloluukut seinään ja kattoon Nimiketunnus Tuote Koko mm Myyntiyksikkö kpl/pkt EI30 200X200 paloluukku, valkoinen 200x200 kpl EI30 300x300 paloluukku, valkoinen 300x300 kpl EI30 400x400 paloluukku, valkoinen 400x400 kpl EI30 500x500 paloluukku, valkoinen 500x500 kpl EI30 600x600 paloluukku, valkoinen 600x600 kpl 2 Vakiovalkoinen RR110 Valmistettu teräksestä Tyyppihyväksytty VTT-RTH Kuusiokololukko 6.8 EI60 paloluukut seinään Nimiketunnus Tuote Koko mm Myyntiyksikkö kpl/pkt EI60 200x200 paloluukku, valkoinen 200x200 kpl EI60 300x300 paloluukku, valkoinen 300x300 kpl EI60 400x400 paloluukku, valkoinen 400x400 kpl EI60 500x500 paloluukku, valkoinen 500x500 kpl EI60 600x600 paloluukku, valkoinen 600x600 kpl 2 Vakiovalkoinen RR110 Valmistettu teräksestä Tyyppihyväksytty VTT-RTH Kuusiokololukko INLOOK-luukkuperhe, valikoimastamme löytyy aina sopiva vaihtoehto tarpeisiinne. Tilauksesta toimitamme ja valmistamme mm: Erikoiskokoiset luukut Roiskevesitiiviit luukut Laatoitettavat luukut Pyöreät luukut Tuotteiden asennusohjeet ovat pakkauksissa. INLOOK TUOTELUETTELO 115

116 7. ASENNUSTARVIKKEET 116 INLOOK TUOTELUETTELO

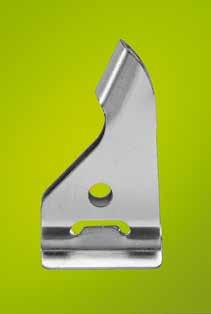

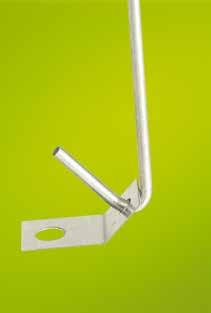

117 7. ASENNUSTARVIKKEET 7.1 Ripustimet Asennuslistat Otsalevyt, pilarirenkaat ja liimat Kiinnitys- ja asentajan tarvikkeet ASENNUSTARVIKKEET INLOOK TUOTELUETTELO 117

118 7.1 Ripustimet Tuote Pituus (mm) Väri, lisätieto kpl/pkt 7. ASENNUSTARVIKKEET SAH-15 ripustinjousi 150 Musta teräs 100 SH-4 ripustinjousi SH-50 jatkojousi Musta teräs 100 SF-1 jatkojousi M-lanka ripustinlangat: M-150 M-300 M-500 M-700 M-900 M-1100 M-1300 M-1500 M-1700 M-2000 M-2500 N-lanka ripustinlangat: N-150 N-300 N-500 N-700 N-900 N-1100 N-1300 N-1500 N-1700 Kiinteäväliset GFV-kiinnikkeet: GFV-50 GFV-80 GFV-100 GFV Sinkitty teräs 100 Sinkitty teräs 100 Sinkitty teräs Kattokiinnike 100 K-05/60 jousiripustin Sinkitty teräs 100 AH-3/60 jousiripustin Sinkitty teräs Kantavuusluokka 25 kg 100 CD-6038 jousiripustin Sinkitty teräs Kantavuusluokka 40 kg 100 NR mm Noniuskannake yläosa Sinkitty teräs 100 DPK-607 kannattimen sokka Sinkitty teräs 100 K-06/60/40 Noniuskannake alaosa K-06/60/25 Noniuskannake alaosa Sinkitty teräs Kantavuusluokka 40 kg Sinkitty teräs Kantavuusluokka 25 kg INLOOK TUOTELUETTELO

119 7.1 Ripustimet Tuote Pituus (mm) Väri, lisätieto kpl/pkt KL-1 suorakiinnike 65 Sinkitty teräs Kantavuusluokka 40 kg KL-2 suorakiinnike 125 Sinkitty teräs Kantavuusluokka 40 kg AH-5/60 pintakiinnikkeet Sinkitty teräs Kantavuusluokka 40 kg K-08 pintakiinnikkeet, vaimentava 100 NO/S Noniuskannake yläosa, vaimentava AD/S ripustinlangat, vaimentava Sinkitty teräs 100 Sinkitty teräs ASENNUSTARVIKKEET K-04 ripustin, vaimentava Sinkitty teräs 100 DA-GK 200/S suorakiinnike, vaimentava 125 Sinkitty teräs Kantavuusluokka 40 kg 100 INLOOK TUOTELUETTELO 119

120 7.2 Asennuslistat Tuote Pituus (mm) Väri m/pkt kpl/pkt 7. ASENNUSTARVIKKEET CU-3050 U-lista 3000 Valkoinen CU-3040 U-lista 3000 Valkoinen CU-3030 U-lista 3000 Valkoinen CU-3020 U-lista 3000 Valkoinen CY-3050 uralista 3000 Valkoinen CY-3040 uralista 3000 Valkoinen CY-3030 uralista 3000 Valkoinen CY-3020 uralista 3000 Valkoinen Kulmalista, särmätty BL-3535V 3000 Valkoinen Uralista, pursotettu BY-3510K 3000 Kirkas alumiini BY-3510V 3000 Valkoinen INLOOK TUOTELUETTELO

121 7.3 Otsalevyt, pilarirenkaat ja liimat Tuote Pituus (mm) Halkaisija Väri, lisätieto l/astia Otsalevy: OL-100 OL-150 OL-200 OL-250 OL-290 OL-350 OL-400 OL-450 OL-500 OL-550 OL Valkoinen Alumiini YL otsan ylälista 3000 Valkoinen Alumiini Pilarirenkaat PR-200 ø 200 mm Valkoinen Alumiini 40 x 15 x 0,85 mm PR-300 ø 300 mm Valkoinen Alumiini 40 x 15 x 0,85 mm PR-400 ø 400 mm Valkoinen Alumiini 40 x 15 x 0,85 mm PR-500 ø 500 mm Valkoinen Alumiini 40 x 15 x 0,85 mm PR-600 ø 600 mm Valkoinen Alumiini 40 x 15 x 0,85 mm Liimat: Levyliima Vesiliukoinen, M1 5 litraa Levyliima Vesiliukoinen, M1 15 litraa Connect-asennusliima Vesiliukoinen, M1 10 litraa Devils-asennusliima Vesiliukoinen, M1 10 litraa 7. ASENNUSTARVIKKEET Liimalasta INLOOK TUOTELUETTELO 121

122 7.4 Kiinnitys- ja asentajan tarvikkeet 7. ASENNUSTARVIKKEET Kipsiruuvit Nimiketunnus Tuote kpl/pkt ,5X25 KIPSIRUUVI, TIUHAKIERRE ,5X35 KIPSIRUUVI, TIUHAKIERRE ,8X32H KIPSIRUUVI, HARVAKIERRE ,5X45 KIPSIRUUVI, TIUHAKIERRE ,8X41H KIPSIRUUVI, HARVAKIERRE ,8X28VK KIPSIRUUVI VASTAKIERRE ,8X41VK KIPSIRUUVI VASTAKIERRE Teräväkärkiset ruuvit Nimiketunnus Tuote kpl/pkt ,9X11 TERÄVÄKÄRKI,KUPUKANTA ,2X13L TERÄVÄKÄRKI/LITTEÄKANTA ,2X16 TERÄVÄKÄRKI/KUPUKANTA ,2X16V TERÄVÄKÄRKI/KUPUKANTA,VALKOINEN ,2X25 TERÄVÄKÄRKI/KUPUKANTA ,2X25L TERÄVÄKÄRKI/LITTEÄKANTA ,2X25V TERÄVÄKÄRKI/KUPUKANTA,VALKOINEN ,2X32 TERÄVÄKÄRKI/KUPUKANTA ,2X32V TERÄVÄKÄRKI/KUPUKANTA,VALKOINEN ,2X32L TERÄVÄKÄRKI/LITTEÄKANTA ,2X38L TERÄVÄKÄRKI/LITTEÄKANTA ,2X45L TERÄVÄKÄRKI/LITTEÄKANTA ,8X13 PIIKKIKÄRKI/KUUSIOKULMAKANTA ,8X25 PIIKKIKÄRKI/KUUSIOKULMAKANTA ,8X38 PIIKKIKÄRKI/KUUSIOKULMAKANTA Porakärkiset ruuvit Nimiketunnus Tuote kpl/pkt ,2X13P PORAKÄRKI,KUPUKANTA ,2X13PV PORAKÄRKI,KUPUKANTA,VALKOINEN ,2X13LP PORAKÄRKI/LITTEÄKANTA ,2X19P PORAKÄRKI/KUPUKANTA ,2X25LP PORAKÄRKI/LITTEÄKANTA ,2X32LP PORAKÄRKI/LITTEÄKANTA ,2X25P PORAKÄRKI/KUPUKANTA ,2X32P PORAKÄRKI/KUPUKANTA ,8X16 PORAKÄRKI MATALAKANTA ,8X13 PORAKÄRKI/KUUSIOKULMAKANTA ,8X16 PORAKÄRKI/KUUSIOKULMAKANTA ,8X25 PORAKÄRKI/KUUSIOKULMAKANTA INLOOK TUOTELUETTELO

123 7.4 Kiinnitys- ja asentajan tarvikkeet Kiinnitysankkurit ja niitit Nimiketunnus Tuote kpl/pkt KA6X40 KIILA-ANKKURI KA6X65 KIILA-ANKKURI KA6X40 KIILA-ANKKURI KUUMASINKITTY BA7,5X40 BETONIRUUVI HUS-H 6x40 BETONIRUUVI,HILTI ,2X8 POP-NIITTI, KIRKAS ,2X8V POP-NIITTI, VALKOINEN X16 KUUSIORUUVI X16 KUUSIORUUVI M6 MUTTERI 6MM M8 MUTTERI 8MM ,8X15 NAULA-ANKKURI ,8X26 NAULA-ANKKURI X30 NAULATULPPA S-6 NYLONTULPPA E4 LUKKOPIDIKE E70 VILLA-ALUSLEVY LEVYPIDIKE HILTI-14 TERÄSNAULA ASENNUSTARVIKKEET Asentajan tarvikkeet Nimiketunnus Tuote CL-532 LINJALANKAPIDIKE VARAPLEXI KUULOSUOJAIN OLFA VEITSI MATTOVEITSEN LEIKKUUTERÄ LEIKKUUTERÄN VAHA MERKKAUSVÄRI KATKOTERÄ POP-2 NIITTITERÄ PÖLYSUOJA SAHANTERÄ1 METALLI SILMÄSUOJAIN STANLEY MATTOVEITSI HENGITYSSUOJAIN MIR VASEN, PELTISAKSI M2R OIKEA, PELTISAKSI VARAJOUSI1 VASEN PELTISAKSEEN VARAJOUSI2 OIKEA PELTISAKSEEN V-KÄSINE VIILTOSUOJAKÄSINE X KÄSINEET X115 KOVAMETALLITERÄ X115 KOVAMETALLITERÄ X160 KOVAMETALLITERÄ X160 KOVAMETALLITERÄ KATKAISULAIKKA RISTIPÄÄ RISTIPÄÄ RUUVAUSKÄRKI KVA REIKÄVANNE (35m/rll) KONEHYLSY 8MM PISTOSAHANTERÄ INLOOK TUOTELUETTELO 123

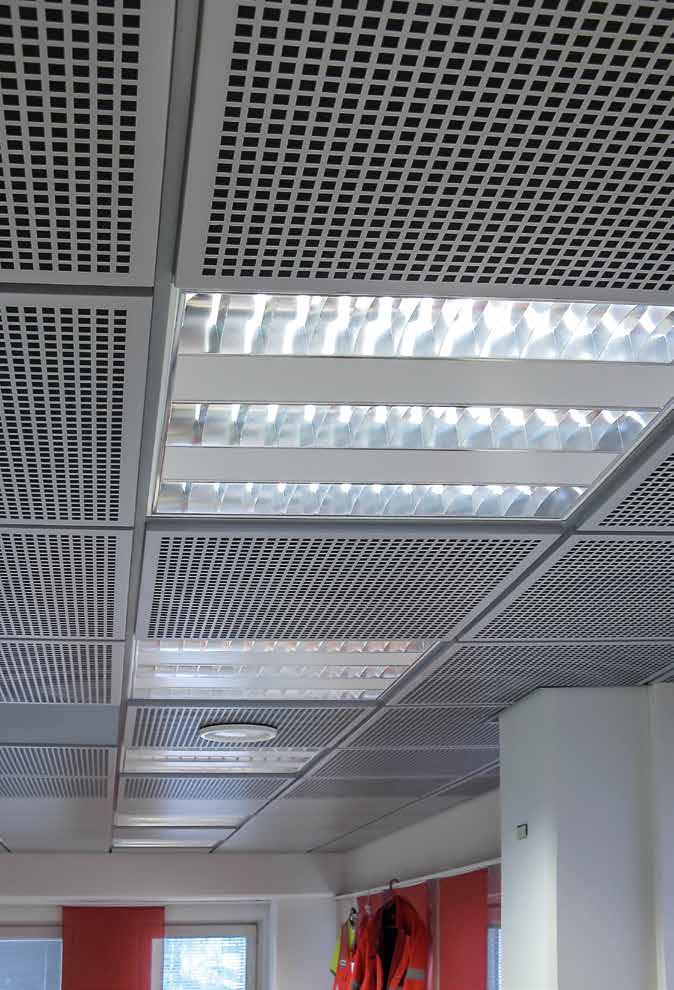

124 8. VALAISIMET 124 INLOOK TUOTELUETTELO

125 8. VALAISIMET 8.1 Moduulivalaisimet LED-Moduulivalaisimet VALAISIMET INLOOK TUOTELUETTELO 125

126 8. VALAISIMET Moduulivalaisin T15- ja T24- kannatinjärjestelmille Rakenne runko valkoiseksi pulverimaalattua teräslevyä heijastin kiiltoeloksoitua alumiinia häikäisysuoja parabolisesti muotoiltua alumiinia valaisimen mitat: 594 x 594 x 100 mm lamellijako 78 mm ja lamellin korkeus 40 mm Asennus uppoasennus alakaton T-kannatuslistojen varaan Kytkentä läpimenevä ø 5 x 2,5 mm pistotulpalla varustettu johto, pituus 2,5 m 8.1 Moduulivalaisimet Loisteputkivalaisin Nimi Moduulikoko, mm Teho Kanta Pakkaus Yks. Moduulivalaisin HMV-418LUM 600 x x 18 W G13 1 Kpl Kotelointiluokka IP 20 Suojausluokka 1 CE F Rakenne alta Rakenne päältä 126 INLOOK TUOTELUETTELO

127 8.2 LED-Moduulivalaisimet SPS3-PL600x600 21,5 21,5 8. VALAISIMET 595,0 595,0 9,7 SPS3-PL600x600 Teho 40 W LED SMD3014 LED määrä 308 Valovirta (Ta < 25 C) WW 2900 lm, NW 2900 lm, CW 3100 lm Suojus / kupu Opaali Akryyli Kytkentä / liitäntä AC 230 V Käyttöjännite Vakio virtalähde AC V / Hz Tehokerroin > 0,9 Värilämpötila Warm white WW 3000K ( K) Natural white NW 4000K ( K) Cool white CW 5500K ( K) Värintoistoindeksi (CRI) Ra Avautumiskulma 110 Elinikä Huoltokäyttöikä Takuu h 70 % ledin valovirrasta jäljellä eliniän lopussa 3 vuotta (5 vuotta erik. ehdoin) Käyttölämpötila -30 C +40 C Ympäristön kosteus % Kotelon suojausluokka Kotelon materiaali Tuotteen mitat / tilavuus (P x L x K) Paino IP20 (IP44 erik. ehdoin) Alumiini 595 mm x 595 mm x 9,7 mm 3.4 kg Kpl laatikossa / kpl pakkaus 1 / 3 Sähkönumero IP20: (3000K), (4000K) IP44: (4000K) 230 V IP20 IP44 LED INLOOK TUOTELUETTELO 127

128 9. VÄLISEINÄTARVIKKEET 128 INLOOK TUOTELUETTELO

129 9. VÄLISEINÄTARVIKKEET 9.1 Seinärangat, rakennuskipsilevyt ja eristevillat INLOOK HANDY hattulistaseinä INLOOK FLEXY puskusaumaseinä Liune liukuvat sisäovet VÄLISEINÄTARVIKKEET INLOOK TUOTELUETTELO 129

130 9.1 Seinärangat, rakennuskipsilevyt ja eristevillat 9. VÄLISEINÄTARVIKKEET Tuote Pituus (mm) Väri, lisätieto m/pkt kpl/pkt LPR 66/40 läppäranka 3000 Sinkitty teräs LPR 70/40 läppäranka 3000 Sinkitty teräs LPR 95/40 läppäranka 3000 Sinkitty teräs SK 66/60 lattia- ja kattokisko 3100 Sinkitty teräs SK 70/37 lattia- ja kattokisko 3100 Sinkitty teräs LPR 95/60 lattia- ja kattokisko 3100 Sinkitty teräs AP-25 jousiranka 3600 Sinkitty teräs 28,8 8 PF 3x50 lattia-, katto-, ja seinäkiskojen työmaalla tapahtuva tiivistäminen 25 Rulla Kertopuu x 66 x 3000 mm Tuote Moduulikoko, mm Yksikkö RN-13 KIPSILEVY, NORMAALI REUNA 13 x 1200 x 2600 m² RO-13 KIPSILEVY, REUNA OHENNETTU 13 x 1200 x 2600 m² GEK-13 O KIPSILEVY, ERIKOISKOVA, REUNA OHENNETTU 13 x 1200 x 2600 m² PAROC IL-50, SEINÄVILLA 50 x 600 x 900 pkt ISOVER KL- 37, SEINÄVILLA 50 x 610 x 1170 m² 130 INLOOK TUOTELUETTELO

131 9.2 INLOOK HANDY hattulistaseinä INLOOK HANDY Hattulistasaumaiset järjestelmäseinät soveltuvat toimistotiloihin. Pintalevyt kiinnitetään seinän runkoon hattulistoilla. Runko koostuu jousikuormitteisista, teräksisistä pystyrangoista, jotka kiristävät seinän tiiviisti lattia- ja kattopintoja vasten. Pintalevyt ovat 13 mm:n tapetoituja kipsilevyjä tai 12 mm:n tehdasmaalattuja MDF-levyjä. Hattulistassa on valmiit reiät hyllyjen, vaate- ja taulukoukkujen kiinnittämistä varten. Kalustamattomissa seinissä hattulistojen urat voidaan haluttaessa peittää peitelistalla. Järjestelmään on saatavana ikkunoita, liuku- ja saranaovia. Seinän paksuus: 98 mm, desibeliseinä 124 mm Pystyranka: leveys 72 mm, ainevahvuus 0,7 mm Levy- / runkojako: 900 mm Levykorkeus: 3000 mm, 3300 mm Eriste: eristevilla, paksuus 50 mm, tiheys n.30 kg/m3, palamaton Ilmaääneneristävyys: R w lab 39 db (INLOOK HANDY), R w lab 43 db (INLOOK HANDY db). VTT:n testi: VTT-S ja VTT-S VÄLISEINÄTARVIKKEET Järjestelmäseinien kipsilevyt Tuote Moduulikoko, mm Yksikkö Muut seinätarvikkeet Tuote Yksikkö RT88/30 TAPETOITU KIPSILEVY 884 x 3000 kpl RT88/33 TAPETOITU KIPSILEVY 884 x 3300 kpl Hattulistaseinien tarvikkeet Tuote Moduulikoko, mm Yksikkö KR69/30 KATTORANKA L=4200 kpl LR73/40 LATTIARANKA L=4200 kpl LR73/55 LATTIARANKA L=4200 kpl PT-72/2930 PYSTYRANKA L=2930 kpl PT72/3300 PYSTYRANKA L=3300 kpl PT72/3800 PYSTYRANKA L=3800 kpl TELESKOOPPI kpl ET-900 ETÄISYYSTANKO L=900 kpl LP-33V LÄHTÖPELTI L=3300 kpl LP-36V LÄHTÖPELTI L=3600 kpl LP-33V-IT LÄHTÖPELTI ILMAN TIIVISTETTÄ kpl HL-33V HATTULISTA L=3300 kpl HL-39V HATTULISTA L=3900 kpl HLJ-V HATTULISTAN JATKE kpl 4,2X16V TERÄVÄKÄRKI/KUPUKANTA,VALKOINEN erä 4,2X32V TERÄVÄKÄRKI/KUPUKANTA,VALKOINEN erä PAROC IL-50 SEINÄVILLA 50 x 600 x 900 pkt ISOVER KL- 37, SEINÄVILLA 50 x 610 x 1170 m² KL-88V KATTOLISTA MUOVI kpl KU-33V KULMALISTA MUOVI kpl PL-33LV PÄÄTYLISTA kpl HJL-88V JATKOLISTA MUOVI kpl NL-87V NELOSLISTA MUOVI kpl AL-87V ALALISTA kpl HL-TÄ-ME TÄYTELISTA, VALKOINEN kpl HL-TÄ-MU TÄYTELISTA, VALKOINEN kpl SE-33V PÄÄTYTIIVISTE MUOVI kpl HL-45/sisä HATTULISTA 45 SISÄ kpl HL-45/ulko HATTULISTA 45 ULKO kpl JATKE-45/sisä HATTULISTAN JATKE 45/SISÄ kpl JATKE-45/ulko HATTULISTAN JATKE 45/ULKO kpl PA-15/006-K, PAINIKE KIL-027-K, KILPI HYL-90V, HYLLY HYL-P, HYLLYPÄÄTY K-KOUKKU, KÄÄNTÖKOUKKU LEHTI-P, LEHTIHYLLYNPÄÄTY T-KOUKKU, TAULUKOUKKU V-KOUKKU, VAATEKOUKKU kpl kpl kpl kpl kpl kpl kpl kpl INLOOK TUOTELUETTELO 131

132 9.3 INLOOK FLEXY puskusaumaseinä 9. VÄLISEINÄTARVIKKEET INLOOK FLEXY Puskusaumainen järjestelmäseinä, joka muodostaa yhtenäisen seinäpinnan. Runko koostuu jousikuormitteisista, teräksisistä pystyrangoista, jotka kiristävät seinän tiiviisti lattia- ja kattopintoja vasten. Pintalevyt kiinnitetään pystyrankoihin piilokiinnitysklipseillä. Pintalevyt ovat 13 mm:n tapetoituja kipsilevyjä, 12 mm:n tehdasmaalattuja MDF-levyjä tai jalopuuviilutettuja MDF-levyjä. Järjestelmään on saatavana ikkunoita, liuku- ja saranaovia. Seinän paksuus: 98 mm, desibeliseinä 124 mm Pystyranka: leveys 72 mm, ainevahvuus 0,7 mm Levy- / runkojako: 900 mm Levykorkeus: 3300 mm Eriste: eristevilla, paksuus 50 mm, tiheys n.30 kg/m3, palamaton Ilmaääneneristävyys: R w lab 42 db (INLOOK FLEXY), R w lab 49 db (INLOOK FLEXY db) VTT:n testi: VTT-S ja VTT-S V-puskusaumaseinän kipsilevyt Tuote Moduulikoko, mm Yksikkö RT90/33 TAPETOITU KIPSILEVY 900x3300 kpl V-puskusaumaseinän kipsilevyt Tuote Moduulikoko, mm Yksikkö KR69/30 KATTORANKA L=4200 kpl LR73/40 LATTIARANKA L=4200 kpl LR73/55 LATTIARANKA L=4200 kpl PT-72/2930 PYSTYRANKA L=2930 kpl PT72/3300 PYSTYRANKA L=3300 kpl PT72/3800 PYSTYRANKA L=3800 kpl TELESKOOPPI kpl ET-900 ETÄISYYSTANKO L=900 kpl LP-33V LÄHTÖPELTI L=3300 kpl LP-36V LÄHTÖPELTI L=3600 kpl LP-33V-IT LÄHTÖPELTI ILMAN TIIVISTETTÄ kpl PAROC IL-50 SEINÄVILLA 50 x 600 x 900 pkt ISOVER KL- 37, SEINÄVILLA 50 x 610 x 1170 m² KU-33V KULMALISTA MUOVI kpl PL-33LV PÄÄTYLISTA kpl TIIVISTE 1,5X10 MM m VL-9X42V VUORILISTA VALKOINEN m DB-KLIPSI DB-LEVYKIINNITYSKLIPSI KIPSISEINÄÄN kpl K-KLIPSI KANTTIKLIPSI PUSKUSEINÄÄN kpl 132 INLOOK TUOTELUETTELO

133 9.4 Liune liukuvat sisäovet 9. VÄLISEINÄTARVIKKEET Liune-ovet Moderni kotimainen liukuva sisäovi Integroitu liukuovijärjestelmä: OVI ensiluokkainen MDF-levy, puolikova puukuitulevy. Vakio valkoinen sileä tai jyrsitty peilikuvio. Ovien vakioleveydet LiO6-LiO12, pariovet LIO12-LIO20 tai mittatilauksena. Pintakäsittelyvaihtoehtoja ovat maalattu, puuviilupinta, kuultokäsittely tai vaikkapa kuvalla varustettu printtiovi. Lisäksi saatavana karkaistu ja laminoitu 8-millinen turvalasiovi eri sävyillä. Kiinnikkeet on asennettu tehtaalla valmiiksi ovielementtiin ja oviin. Maalattu karmiosa, saunan lasioven karmi lämpökäsiteltyä tervaleppää. Ovielementin runkosyvyys vakiokoossa 66 mm, 95 mm tai 120 mm ja korjausrakentamiseen lisäksi 70 millimetrin runkosyvyys. Elementti on asennettavissa teräs-, puu- tai harkkoväliseinän runkoon. Liunen elementti asennetaan väliseiniä rakennettaessa ja seinärakenne voidaan levyttää toiselta puolelta valmiiksi asennuksen nopeuttamiseksi. Elementin runko on valmistettu kuumasinkitystä teräksestä ja se toimitetaan koottuna. Elementti on hitsaamalla valmistettu luja rakenne ja se toimii osana seinärakennetta. Ovivalitsin löydä oma ovesi: Liukuoven materiaali ja paksuus D3 valkoinen sileä mdf 19, 25 mm D9 lasiovi, opaali/kirkas 8 mm D4 valkoinen jyrsitty peiliovi 19, 25 mm D10 kuvastinpeili/sileä valkoinen 25 mm D5 valkoinen kosteudenkestävä 25 mm D11 saunan lasiovi 8 mm D6 tammiviilu 25 mm D13 puuviilutetut ovet 25 mm D7 valoaukollinen valkoinen 25 mm D14 printtilasiovi 8 mm D8 3-peilinen opaali/kirkas 25 mm D15 pintaliune 8, 25 mm Oviaukko Elementti/Asennusaukko Ovi mm Vapaa kulkuaukko Leveys Korkeus* Leveys Korkeus LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / LiO / / *huomioitu parkettivara, max.40 mm Oviaukon leveys Toimitus sisältää: Väliseinärunko Ovileveys elementin kahdessa osassa 66 mm Li06, Li07, Li08, Li09, Li010 oven 95 mm / 120 mm Li06, Li07, Li08, Li09, Li010, Li012 karmit Ovileveys pariovina 95 mm ja 120 mm Li012, Li014, Li016, Li018, Li020 Lisätarvikkeet Pistorasiat L1 vihreävalkolukitus mm Runko 66 mm pintarasiat L2 Abloy-lukko ja peitekilpi 25 mm Runko 95 mm upotetut matalat rasiat L3 hidastin 8 mm Runko 120 mm upotetut rasiat L4 vetimet 8, 25 mm D12 automaattinen sähköllä 8, 25 mm INLOOK TUOTELUETTELO 133

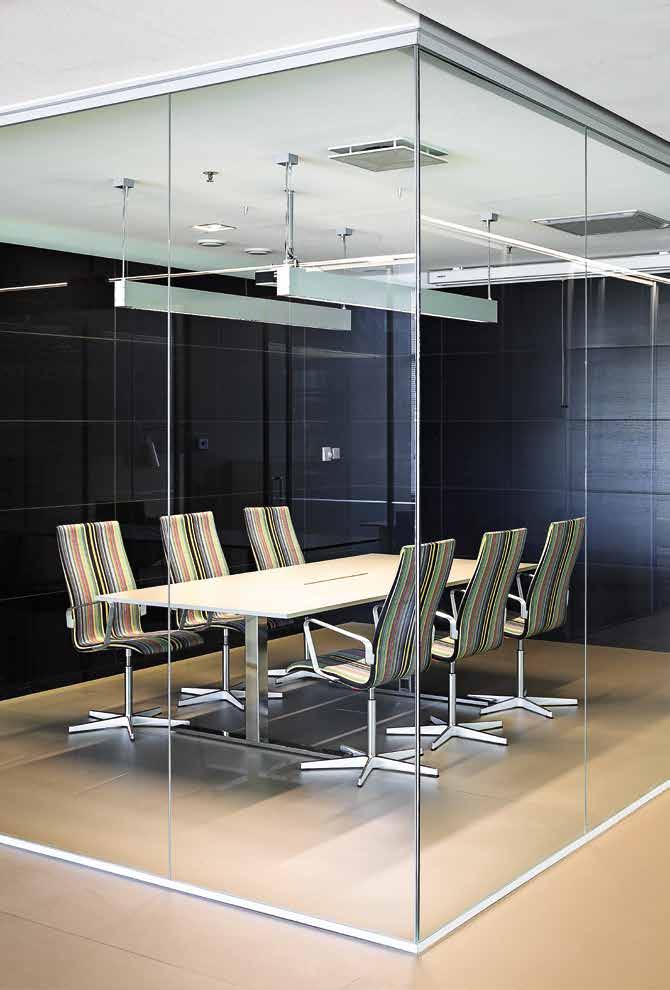

134 10. JÄRJESTELMÄSEINÄT 134 INLOOK TUOTELUETTELO

135 10. JÄRJESTELMÄSEINÄT 10.1 INLOOK HANDY, hattulistaseinä INLOOK FLEXY, puskusaumaseinä INLOOK EASY, elementtiväliseinä INLOOK SLIDY, liukulasiseinä INLOOK SLIDY db, liukulasiseinä INLOOK GLAZY, lasiseinä INLOOK WOODY, puurunkoinen lasiseinä INLOOK WOODY-ALU, puurunkoinen lasiseinä alumiinilistoin INLOOK NEUVOTTELUHUONE INLOOK PUHELINKOPPI JÄRJESTELMÄSEINÄT INLOOK TUOTELUETTELO 135

136 10.1 INLOOK HANDY, hattulistaseinä 10. JÄRJESTELMÄSEINÄT INLOOK HANDY Hattulistaseinä Hattulistasaumaiset järjestelmäseinät soveltuvat toimistotiloihin. Pintalevyt kiinnitetään seinän runkoon hattulistoilla. Runko koostuu jousikuormitteisista, teräksisistä pystyrangoista, jotka kiristävät seinän tiiviisti lattia- ja kattopintoja vasten. Pintalevyt ovat 13 mm:n tapetoituja kipsilevyjä tai 12 mm:n tehdasmaalattuja MDF-levyjä. Hattulistassa on valmiit reiät hyllyjen, vaate- ja taulukoukkujen kiinnittämistä varten. Kalustamattomissa seinissä hattulistojen urat voidaan haluttaessa peittää peitelistalla. Järjestelmään on saatavana ikkunoita, liuku- ja saranaovia. Seinän paksuus: 98 mm, desibeliseinä 124 mm Pystyranka: leveys 72 mm, ainevahvuus 0,7 mm Levy- / runkojako: 900 mm Levykorkeus: 3000 mm, 3300 mm Eriste: eristevilla, paksuus 50 mm, tiheys n.30 kg/m3, palamaton Ilmaääneneristävyys: R w lab 39 db (INLOOK HANDY), R w lab 43 db (INLOOK HANDY db). VTT:n testi: VTT-S ja VTT-S INLOOK TUOTELUETTELO

137 10.2 INLOOK FLEXY, puskusaumaseinä 10. JÄRJESTELMÄSEINÄT INLOOK FLEXY V-puskusaumaseinä V-puskusaumainen järjestelmäseinä, joka muodostaa yhtenäisen seinäpinnan. Runko koostuu jousikuormitteisista, teräksisistä pystyrangoista, jotka kiristävät seinän tiiviisti lattia- ja kattopintoja vasten. Pintalevyt kiinnitetään pystyrankoihin piilokiinnitysklipseillä. Pintalevyt ovat 13 mm:n tapetoituja kipsilevyjä, 12 mm:n tehdasmaalattuja MDF-levyjä tai jalopuuviilutettuja MDF-levyjä. Järjestelmään on saatavana ikkunoita, liuku- ja saranaovia. Seinän paksuus: 98 mm, desibeliseinä 124 mm Pystyranka: leveys 72 mm, ainevahvuus 0,7 mm Levy- / runkojako: 900 mm Levykorkeus: 3300 mm Eriste: eristevilla, paksuus 50 mm, tiheys n.30 kg/m3, palamaton Ilmaääneneristävyys: R w lab 42 db (INLOOK FLEXY), R w lab 49 db (INLOOK FLEXY db) VTT:n testi: VTT-S ja VTT-S INLOOK TUOTELUETTELO 137

138 10.3 INLOOK EASY, elementtiväliseinä 10. JÄRJESTELMÄSEINÄT INLOOK EASY Elementtiväliseinä Puskusaumainen elementtijärjestelmäseinä muodostaa yhtenäisen seinäpinnan. Pintalevyt ovat 11 mm:n tapetoituja lastulevyjä tai 9 tai 12 mm:n tehdasmaalattuja MDF-levyjä. Runko on yleensä kertopuuta. Järjestelmään on saatavana ikkunoita ja saranaovia. Seinän paksuus: mm Elementin vakioleveys: 600 mm Seinän korkeus: 3300 mm saakka Eriste: eristevilla, paksuus 50 mm, tiheysn. 30 kg/m 3, palamaton 138 INLOOK TUOTELUETTELO

139 10.4 INLOOK SLIDY, liukulasiseinä 10. JÄRJESTELMÄSEINÄT INLOOK SLIDY Liukulasiseinä Alumiinirunkoiset liukulasiseinät luovat avaruutta ja tyylikkyyttä tiloihin. Liukulasiseinät koostuvat kiinteistä lasielementeistä ja liukuovista. Seinän liittymät ympäröiviin rakenteisiin eivät vaadi erillisiä listoituksia. Laseihin voidaan teipata huomioraidat. Hiekkapuhallus, etsaus, silkkipainatus tai digiprinttaus tuo lasiin ilmeikkyyttä. Seinän paksuus: 102 mm Elementin leveys: mm Seinän korkeus: 3000 mm saakka Vakiolasi: 6 tai 8 mm:n karkaistu tai laminoitu lasi Profiilit: alumiinia, pulverimaalataan RAL-värisävyyn tai anodisoidaan Lukitus: Abloy ME 219, ME 210, ME 202 tai Abloy OF 433 Vedin: alumiininen Inlook L-150, Inlook 20/300 RST-vedin tai erikoisvedin tilauksen mukaan. Kiinnitys joko lasiin tai alumiiniprofiiliin. Tiivistys: karvatiivisteet, väri harmaa, lasitiivisteet kumia, väri musta INLOOK TUOTELUETTELO 139

140 10.5 INLOOK SLIDY db, liukulasiseinä 10. JÄRJESTELMÄSEINÄT INLOOK SLIDY db Liukulasiseinä Alumiinirunkoiset liukulasiseinät luovat avaruutta ja tyylikkyyttä tiloihin. Liukulasiseinät koostuvat kiinteistä lasielementeistä ja liukuovista. Seinän liittymät ympäröiviin rakenteisiin eivät vaadi erillisiä listoituksia. Laseihin voidaan teipata huomioraidat. Hiekkapuhallus, etsaus, silkkipainatus tai digiprinttaus tuo lasiin ilmeikkyyttä. Seinän paksuus: 102 mm Elementin leveys: mm Seinän korkeus: 3000 mm saakka Vakiolasi: 44.2 laminoitu lasi Profiilit: alumiinia, pulverimaalataan RAL-värisävyyn tai anodisoidaan Lukitus: Abloy ME 219, ME 210, ME 202 Vedin: alumiininen Inlook L-150, Inlook 20/300 RST-vedin tai erikoisvedin tilauksen mukaan. Kiinnitys alumiiniprofiiliin. Tiivistys: db-karvatiivisteet, väri harmaa, db-harjatiivisteet, väri musta ja lasitiivisteet kumia, väri musta Ääneneristävyys: ääniluokka 25 db (R w 30 db). VTT:n testi nro VTT-S INLOOK TUOTELUETTELO

141 10.6 INLOOK GLAZY, lasiseinä 10. JÄRJESTELMÄSEINÄT INLOOK GLAZY Lasiseinä Silikonisaumatut lasiseinät muodostavat yhtenäisen lasipinnan ja luovat läpinäkyvyyttä tiloihin. Seinä koostuu yhdestä tai useammasta kiinteästä lasista, joiden välissä on 4 mm:n avorako, joka voidaan saumata silikonilla. Järjestelmässä voi olla Inlook Slidy liukuovi, alumiini- tai puusaranaovi. Laseihin on mahdollista teipata huomioraidat. Hiekkapuhallus, etsaus, silkkipainatus tai digiprinttaus tuo lasiin ilmeikkyyttä. Seinän paksuus: 102 mm Lasin leveys: mm Seinän korkeus: 3000 mm:n saakka Vakiolasi: 8 mm,10 mm tai 12 mm karkaistu tai laminoitu lasi, Inlook Slidy liukuovessa 6 mm tai 8 mm lasi Profiilit: alumiinia, jauhemaalataan RAL-vakiovärisävyihin tai anodisoidaan Lukitus: Abloy ME 219, ME 210, ME 202 tai Abloy OF 433. Vedin: alumiininen Inlook L-150, Inlook 20/300 RST-vedin tai erikoisvedin tilauksen mukaan Silikonisauma: harmaa, musta, väritön tai muu sävy. Ääneneristävyys: Inlook Slidy liukuovi ääniluokka 25 db (R w 30dB) Saranaovi ääniluokka 25 db (R w 30 db) Saranaovi ääniluokka 30 db (R w 37 db) Saranaovi ääniluokka 35 db (R w 42 db) Lasin paksuuden valinta oven ääniluokan mukaan INLOOK TUOTELUETTELO 141

142 10.7 INLOOK WOODY, puurunkoinen lasiseinä 10. JÄRJESTELMÄSEINÄT INLOOK WOODY Puurunkoinen lasiseinä Puurunkoinen järjestelmäseinä. Pintavaihtoehtoja ovat maalattu- tai viilupinta valinnan mukaan. Lasia on saatavana eri paksuisena ja eri sävyissä. Järjestelmään voidaan asentaa liuku- ja saranaovia sekä sähköpieliä. Seinän paksuus: 92 mm tai muu paksuus Elementin leveys: mm Seinän korkeus: 3000 mm saakka Vakiolasi: 6 mm:n, karkaistu tai laminoitu lasi, tarvittaessa saatavana myös muita laseja Profiilit: puuta, tehdasmaalaus esim. Tikkurila Symhony, NCS- tai RAL-värisävyihin tai jalopuuviilutettuna eri pintakäsittelyillä. Ovet: Saranaovet, huullettu tai huultamaton. Karmi on normaali tai L-karmi. Ääneneristävyys: Saranaovi ääniluokka 25 db (R w 30 db) Saranaovi ääniluokka 30 db (R w 37 db) Saranaovi ääniluokka 35 db (R w 42 db) Lasin paksuuden valinta oven ääniluokan mukaan 142 INLOOK TUOTELUETTELO

143 10.8 INLOOK WOODY-ALU, puurunkoinen lasiseinä alumiinilistoin 10. JÄRJESTELMÄSEINÄT INLOOK WOODY-ALU Puurunkoinen lasiseinä alumiinilistoin Puurunkoinen järjestelmäseinä alumiinilistoin. Lasia on saatavana eri paksuisena ja eri sävyissä. Järjestelmään voidaan asentaa puusaranaovia sekä sähköpieliä. Seinän paksuus: 92 mm tai muu paksuus Elementin leveys: mm Seinän korkeus: 3000 mm saakka Vakiolasi: 6 mm:n, karkaistu tai laminoitu lasi, tarvittaessa saatavana myös muita laseja Profiilit: puuta, tehdasmaalaus esim. Tikkurila Symhony, NCS- tai RAL-värisävyihin tai jalopuuviilutettuna eri pintakäsittelyillä. Alumiinilasilista pulverimaalattuna RAL-sävyyn. Ovet: Saranaovet, huullettu tai huultamaton. Karmi on normaali tai L-karmi. Ääneneristävyys: Saranaovi ääniluokka 25 db (R w 30 db) Saranaovi ääniluokka 30 db (R w 37 db) Saranaovi ääniluokka 35 db (R w 42 db) Lasin paksuuden valinta oven ääniluokan mukaan INLOOK TUOTELUETTELO 143

144 10.9 INLOOK NEUVOTTELUHUONE 10. JÄRJESTELMÄSEINÄT INLOOK NEUVOTTELUHUONE Moduulirakenteinen ja äänieristetty neuvottelutila etuseinä lasia, mahdollisuus erilaisiin peittäviin kalvoihin saatavana liukuovella tai saranaovella sisäpuolella vaimentava verhous db 30 rakenne poistopuhallin ja valo toimivat liiketunnistimella puhelin/data- ja sähköpistoke, 3 m sähköliityntäjohto levyverhoukset jalopuuviilutettuna tai maalattuna mm. Tikkurilan Symphony, NCS- ja RAL-värikarttojen sävyihin suositellaan liittämistä talon ilmastointiin saatavana myös tilaajan mittojen mukaan 144 INLOOK TUOTELUETTELO

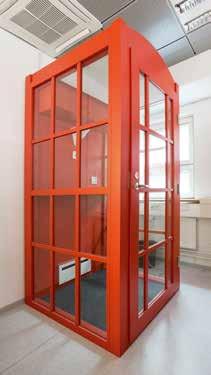

145 10.10 INLOOK PUHELINKOPPI 10. JÄRJESTELMÄSEINÄT INLOOK PUHELINKOPPI Yksityisyyttä avotiloihin Ovi ja sivuseinät lasia, mahdollisuus teipata erilaisilla kalvoilla db 30 rakenne poistopuhallin ja valo toimivat liiketunnistimella puhelin/data- ja sähköpistoke, 3 m sähköliityntäjohto pöytätaso saatavissa mm. Tikkurilan Symphony, NCS- ja RAL-värikarttojen sävyissä saatavana myös pyörillä varustettuna suositellaan liittämistä talon ilmastointiin. Vakiomitat: Leveys: 1050 mm Syvyys: 1050 mm Korkeus: 2150 mm Korkeus pyörillä: 2300 mm INLOOK TUOTELUETTELO 145

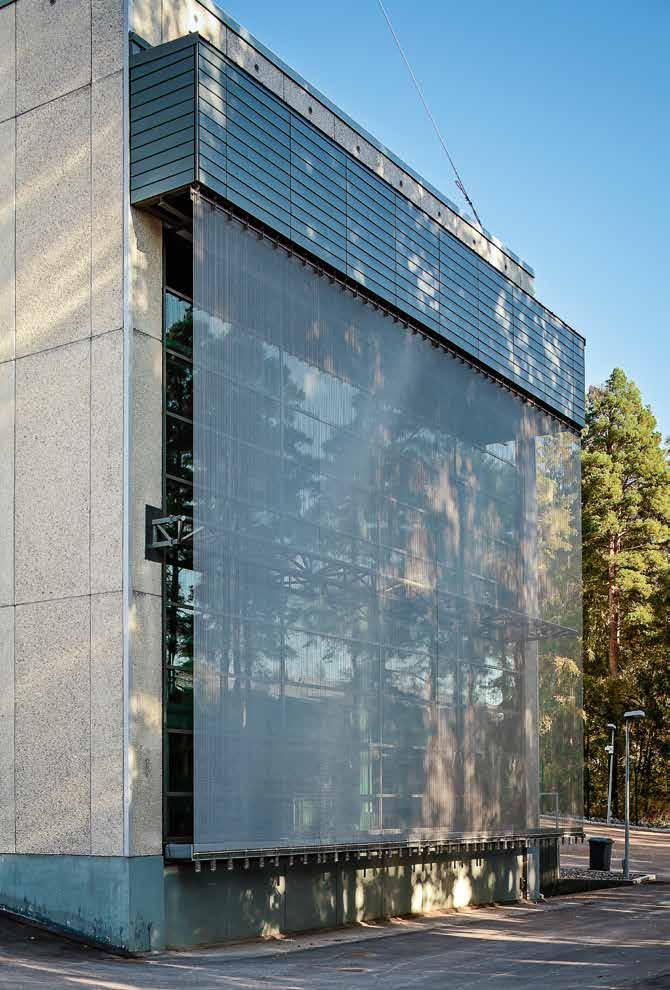

146 11. MUUT TUOTTEET Jakomäen huippulämpökeskus, Helsinki 146 INLOOK TUOTELUETTELO

147 11. MUUT TUOTTEET 11.1 GKD-arkkitehtoniset verkot Rockfon Mono Acoustic MUUT TUOTTEET INLOOK TUOTELUETTELO 147

148 11.1 GKD-arkkitehtoniset verkot 11. MUUT TUOTTEET Musiikkitalo, Helsinki verkko: Futura 3110 Sisustus- ja julkisivuverkot Arkkitehtoniset verkot Ruostumattomasta teräslangasta ja vaijerista punottuja verkkomattoja käytetään sekä seinä- että kattoverhoiluissa, tilanjakajina ja jopa lattioissa. Ulko tilassa verkkoja voidaan asentaa aita- ja kaiderakenteisiin sekä rakennusten julkisivuihin, joissa ne samalla suojaavat esim. auringon lämpösäteilyltä. Saatavana on myös alumiinisia, pronssisia ja maalattuja verkkoja. Tietty verkkotyyppi voi toimia mediateknologian alustana, jolloin siihen liitetään led-tekniikkaa, verkon säilyttäessä kuitenkin läpinäkyvyytensä. Monipuolisia materiaali- ja ulkonäkövaihtoehtoja Lankaverkoissa yhdistyvät monet eri ominaisuudet: edustava ulkonäkö, muokattava rakenne, kestävyys, läpinäkyvyys sekä valon ja lämmön heijastuvuus. Verkkoja toimitetaan eri levyisinä ja pituisina, eri tiheyksillä ja lankapaksuuksilla, mikä antaa suunnittelijalle monipuoliset mahdollisuudet. Verkot voivat olla jopa kahdeksan metriä leveitä, pituuden suhteen ei ole rajoituksia. Verkkojen pituussuunnassa kulkevat vaijerit ja leveyssuunnassa jäykät langat. Näin verkot ovat pituussuunnassa taipuisia, jolloin niitä voidaan kuljettaa rullattuina. Verkot toimitetaan yleensä määrämittaan leikattuina ja niihin voidaan jo tehtaalla kiinnittää kannatuksessa tarvittavat liitososat. Tarpeen vaatiessa toimitukseen voidaan yhdistää esimerkiksi silmukkapultit sekä veto- tai puristusjouset. 148 INLOOK TUOTELUETTELO

149 11.1 GKD-arkkitehtoniset verkot Hanasaaren varalämpökeskus, Helsinki verkko: Tigris 11. MUUT TUOTTEET Jakomäen huippulämpökeskus, Helsinki verkko: Lago, high tensile Hanasaaren varalämpökeskus, Helsinki verkko: Fusio Tigris INLOOK TUOTELUETTELO 149

150 11.2 Rockfon Mono Acoustic 11. MUUT TUOTTEET Rockfon Mono Acoustic saumaton A-absortioluokan akustiikkaruiskutustuote suunnittelun vapaus, ei ennalta määrättyä ruutujakoa tasovaihtelut ja kaarevat pinnat, kattoihin sekä seiniin Fine Render-ruiskute voidaan sävyttää suunnittelijan toiveiden mukaan M1, Paloluokka A2-s1, d0 rakennepaksuus > 30 mm ruiskutetut hiussaumaluukut uudiskohteet, arvokiinteistöt sekä saneerauskohteet 150 INLOOK TUOTELUETTELO

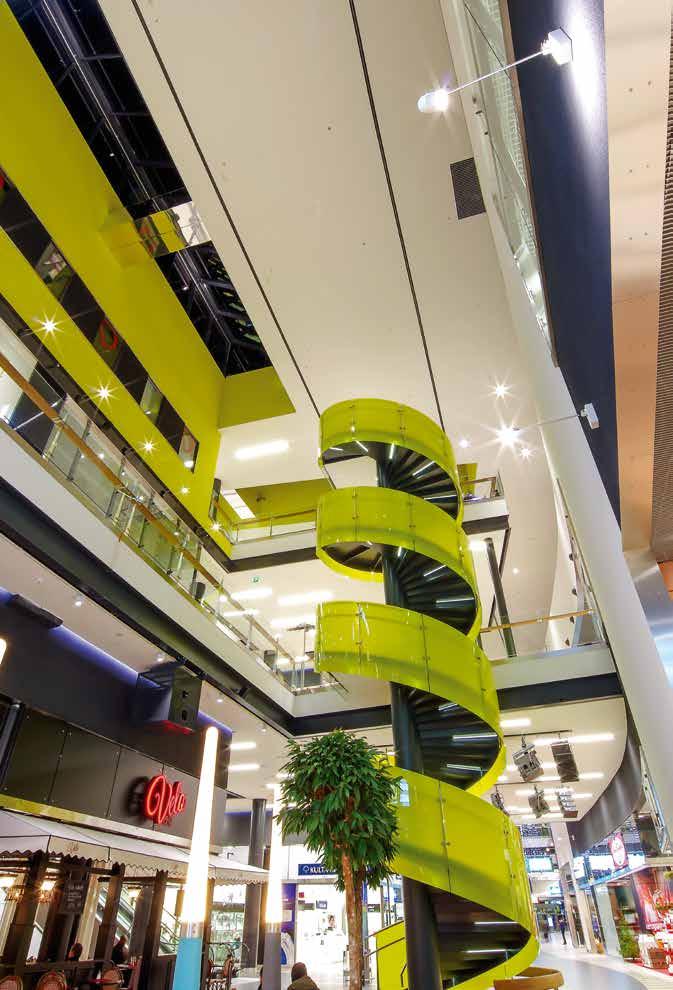

151 11. MUUT TUOTTEET Kauppakeskus Kaari, Helsinki INLOOK TUOTELUETTELO 151

152 12. INLOOK-PALVELUT 152 INLOOK TUOTELUETTELO

153 12. INLOOK-PALVELUT 12.1 Materiaalipalvelut Sisäkattojen ja järjestelmäseinien asennuspalvelut Kokonaissisustukset Inlook Maalauspalvelut Inlook Ohutlevypalvelut INLOOK-PALVELUT INLOOK TUOTELUETTELO 153

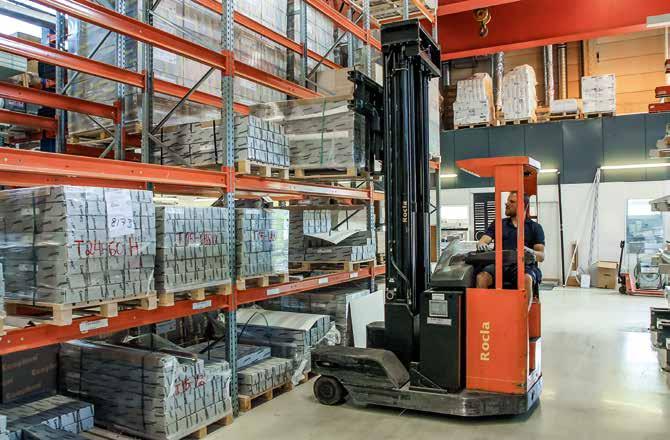

154 12.1 Materiaalipalvelut 12. INLOOK-PALVELUT Inlook Materiaalipalvelut Materiaalipalvelut Helsingissä ja Espoossa vastaa sisäkatto- ja järjestelmäseinätuotteiden myynnistä sekä varasto- ja kuljetuspalveluista valtakunnallisesti. Inlook Oy:n aluekonttorit Kuopiossa, Tampereella, Turussa ja Vaasassa sekä tytäryhtiö Oulussa palvelevat paikallisesti oman alueensa sisäkatto- ja järjestelmäseinärakentajia. Inlook-tuotemerkki kattaa maamme laajimmat sisäkattojen ja järjestelmäseinien tuotevalikoimat. Käytettävissänne on koko Inlookkonsernin tietotaito, johon kytkeytyy toimialan paras kotimainen ja kansainvälinen osaaminen. Inlook-laatu sekä tekijöiden vankka ammattitaito antavat turvallisuutta projektien suunnitteluun ja toteutukseen jo vuodesta 1967 lähtien. Yhteistyökumppaneiden kanssa pyrimme luomaan pitkäjänteiset ja luottamukselliset suhteet. Panostamme jatkuvasti henkilökuntamme ammattitaitoon, tuotteiden korkeaan laatuun ja toimitusten luotettavuuteen. Asiakkaisiimme lukeutuvat asennusliikkeet, rakennusliikkeet, tukkuliikkeet, arkkitehdit ja loppukäyttäjät, joiden kanssa pyrimme löytämään oikean ratkaisun tilan tarpeisiin. Palvelumme Materiaalimyynti Tarjouslaskenta Määrälaskentapalvelut Materiaali ja asennusneuvonta Suunnittelutuki Arkkitehtipalvelut Työmaakäynnit Kattava ja laaja varastovalikoima Noutovarastot valtakunnallisesti Inlook-kuljetuspalvelut Nopeat ja suorat tehdastoimitukset Inlook Oy Puhelin inlook.fi 154 INLOOK TUOTELUETTELO

155 12.2 Sisäkattojen ja järjestelmäseinien asennuspalvelut 12. INLOOK-PALVELUT Sisäkattojen ja järjestelmäseinien asennuspalvelut Inlook-tuotemerkki kattaa maamme laajimmat sisäkattojen ja järjestelmäseinien tuotevalikoimat ja rakentamispalvelut. Tarjoamme keskitetysti alan tarvikkeet sekä asennus- ja huoltopalvelut. Käytettävissämme on koko Inlook-konsernin tietotaito, johon kytkeytyy toimialan paras kotimainen ja kansainvälinen osaaminen. Sisäkatto- ja järjestelmäseinäurakointi Inlook Oy urakoi valtakunnallisesti sisäkattoja sekä järjestelmä- ja väliseiniä. Pääkonttorimme sijaitsee Helsingissä ja aluekonttorit Kuopiossa, Tampereella, Turussa, Vaasassa ja tytäryhtiö Oulussa. Toiminta tapahtuu tiiviissä yhteistyössä rakennusliikkeiden ja rakennuttajien kanssa. Tyypillisiä asennuskohteita ovat toimisto-, liike-, teollisuus- ja julkiset tilat. Inlook Service Inlook Service tarjoaa joustavan palvelukonseptin pienehköjen sisäkatto- ja järjestelmäseinärakenteiden asennustarpeisiin. Teemme uudisasennukset, korjaukset, tilojen lisäakustoinnit ja perushuoltotyöt asiakkaan toivomusten mukaan. Kohteita voivat olla esimerkiksi luokkatilat, ravintolat, porraskäytävät, toimisto- ja liiketilat. Inlook Oy Puhelin inlook.fi INLOOK TUOTELUETTELO 155

156 12.3 Kokonaissisustukset 12. INLOOK-PALVELUT Kokonaissisustukset Inlook Sisustus Oy on palveluyritys, joka vastaa tarvittaessa sisärakentamisen kaikista osa-alueista suunnittelusta toteutukseen ja valvontaan. Yhtiön käytössä on myös koko Inlook-konsernin tietotaito ja osaaminen. Design & Build -toimintamalli kattaa kaikki sisärakentamisen osa-alueet: Sisustusurakoinnit Talotekniset urakoinnit Viranomaistarkistukset Käyttö- ja huolto-ohjeet Kaluste- ja laitehankinnat Inlook Sisustus Oy Puhelin inlook.fi 156 INLOOK TUOTELUETTELO

157 12.4 Inlook Maalauspalvelut 12. INLOOK-PALVELUT Maalauspalvelut Inlookin maalaamot ovat erikoistuneet vaativissa olosuhteissa käytettävien alumiinituotteiden teolliseen jauhemaalaukseen. Maalaamoissamme käsitellään materiaalia niin sisä- kuin ulkokäyttöön, jolloin valittavissa on erilaisia pintakäsittelyvaihtoehtoja lukuisista jauhemaalituotteista. Värivaihtoehtoina ovat mm. RAL-, RR- ja NCS-sävyt, metallinhohto- ja helmiäissävyt sekä asiakkaan omien toivomusten mukaiset sävyt. Erikoistuotteita ja niillä tapahtuvaa jauhemaalausta on saatavilla huomattava määrä erilaisiin käyttötarpeisiin väritoimittajiemme tuotevalikoimista esim. Julkisivupolyesteri tuotteet Teollisuus polyesteri tuotteet Epoksi- ja epoksi-polyesteri tuotteet Polyuretaani tuotteet Korroprimer tuotteet Akryyli tuotteet Mattapintaiset IGP-DURA xal tuotteet Struktuuri- ja efektipintaiset tuotteet Asiakaslähtöinen työskentelytapamme takaa asiakkaillemme huomattavia etuja mm. materiaalin käsittelyssä ja hallinnassa, millä vähennetään turhien käsittelyjen tuomia kustannuksia. Toimintakonseptiin kuuluvat lisäksi Inlookin kehittämät asiakaslähtöiset ja innovatiiviset lisäpalvelut. Inlookin maalauspalveluiden toimipisteet sijaitsevat Helsingissä, Tallinnassa, Vilnassa ja Pietarissa. Olemme mukana kansainvälisessä laatujärjestössä GSB Internationalissa (Gütegemeninschaft für die Stückbesichtichtung von Bauteilen) ja kaikilla maalaamoillamme on GSB:n laatusertifikaatti. Inlook Colortech Oy Puhelin inlook.fi INLOOK TUOTELUETTELO 157

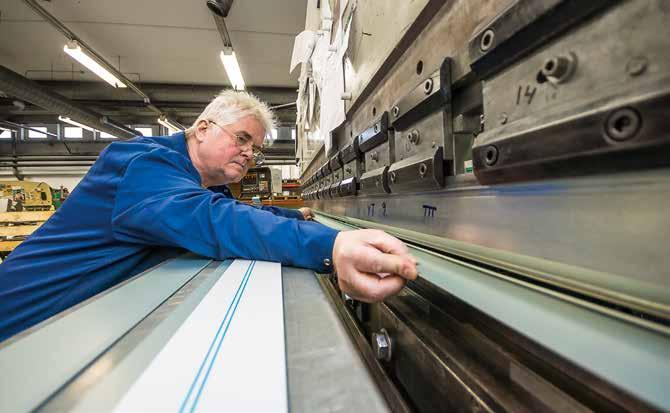

158 12.5 Inlook Ohutlevypalvelut 12. INLOOK-PALVELUT Ohutlevytuotteet Ohutlevyosasto valmistaa rakentamisessa tarvittavia ohutlevyosia sekä metallirakenteita ja tekee alihankintatöitä muille teollisuudenaloille. Nykyaikainen konekanta yhdistettynä ammattitaitoiseen henkilöstöön varmistaa yrityksen ohutlevyasiakkaille nopean, joustavan ja monipuolisen palvelun sekä tuotteiden korkean laadun. Merkittävä osa yrityksen palvelua ovat arkkitehtien ja rakentaja-asiakkaiden kanssa yhdessä tehty muotoiltujen osien suunnittelu ja valmistus. Valmistusmateriaaleja ovat pääosin teräs ja alumiini, joista valmistetaan mm. listoja, otsia, kasetteja, laivan sisustusosia, koristeosia ja särmättyjä erikoisprofiileja. Ohutlevyosasto toimittaa myös ohutlevymateriaaleista valmistettuja tuotekokoonpanoja ja kokonaisuuksia. Sen erityisvahvuutena ovat valmispintaisten varastomateriaalien joustavat ja nopeat toimitukset sekä sisäkattoalan erikoistyöt. Ohutlevytuotteiden valmistus tapahtuu seuraavaa työvaiheketjua soveltaen: Leikkaus Aukotus ja kulminta Särmäys Hitsaus Maalaus Kokoonpano Asiakkaisiimme lukeutuvat muun muassa metalli-, sähkölaite-, rakennus- ja laivanrakennusteollisuus sekä asennusliikkeet. Omaa tuotantoa ja tuotekehitystä edustavat sisäkatoissa ja väliseinissä käytettävät palo- ja tarkastusluukut. Moderni levytyökeskus takaa tuotannon tasalaatuisuuden. Levytyökeskukseen liitetty lastaus- ja purkulaite mahdollistaa osin miehittämättömän tuotantoajon, jolloin suuriakin sarjoja voidaan valmistaa keskeytymättä ja kilpailukykyisesti. Kokonaispalvelua täydentävät monipuolisten aukotus- ja särmäyslaitteiden ohella hitsaus- ja mekaaninen kokoonpano sekä omien jauhemaalaamoiden palvelut. Inlook Colortech Oy Puhelin inlook.fi 158 INLOOK TUOTELUETTELO

159 INLOOK TUOTELUETTELO INLOOK-PALVELUT

160 Muistiinpanoja 160 INLOOK TUOTELUETTELO

161 INLOOK TUOTELUETTELO 161

162 Tilaus Tarjouspyyntö Tilaaja Yritys Pvm Yhteyshenkilö Puhelinnumero Tilausnumero Asiakasviite Laskutusosoite Toimitustapa Toimitusaika Toimitusosoite Vastaanottajan puhelinnumero Tuote Määrä Yksikkö Lisätietoja Postitse osoitteeseen: Inlook Oy Sahaajankatu Helsinki Puhelin Faksi (09) Täytä lomake netissä inlook.fi

163 Inlook-tuotteiden yleiset toimitusehdot 1. Myynti Myynti tapahtuu toimituspäivänä voimassa olevien hintojen ja ehtojen mukaisesti. Tuotteita on mahdollista ostaa Inlook Oy:n Materiaalipalveluiden tai Inlookin tytäryhtiön toimipisteistä, rakennustarvikealan keskus- ja tukkuliikkeiden sekä vähittäiskauppiaiden kautta. Pidätämme oikeuden hintojen muutoksiin. 2. Tilausohjeet Tilattaessa tulee ilmoittaa tuotteen nimi, mahdollinen nimiketunnus, mitat, reunamuoto, väri ja tilattava metri-, neliö- tai kappalemäärä sekä toimitusosoite. Erikoismittaisista tuotteista ja pakkauksista sekä kuljetusvakuutuksesta on sovittava erikseen tilattaessa. 3. Erikoisvärit Tilattuja järjestelmiä ja levyjä tai metallikasetteja voidaan maalata yleisimpien värikarttojen sävyihin. 4. Kuljetus Kuljetukset tapahtuvat yleisimpien kuljetusliikkeiden toimesta sekä toimittajan lähijakeluautolla. Kuljetusveloitukset ovat kulloinkin voimassaolevien tariffien mukaiset. 5. Toimitus ja pakkaukset Tavarat toimitetaan täysinä pakkauksina. Poikkeavasta pakkaamisesta, suojaamisesta sekä kuljetuslavoista veloitamme erikseen tapauskohtaisesti. 6. Rahti, tavaran purku, vakuutukset ja omistusoikeus Toimituserän rahdin maksaa asiakas. Kuljetus muulla kuljetusvälineellä kuin toimittajan lähijakeluautolla tapahtuu tilaajan vastuulla; myös silloin kun asiakas on pyytänyt hankkimaan kuljetuksen omaan laskuunsa. Tilaaja vastaa lastin purkamisesta työmaalla ja tarvittavan purkukaluston hankinnasta sekä purkamisesta aiheutuvista kuluista ellei ole muuta sovittu. Kuljetuksen suorittaja vastaa kuljetuksen aikana sattuneista vahingoista mikäli kuorma- tai rahtikirjoihin on vastaanottajan toimesta tehty merkintä kuljetusvahingosta. Mahdollisesta virheellisestä toimituksesta on oltava yhteydessä myyjään. Omistusoikeus tavaraan siirtyy ostajalle, kun toimitus on kokonaisuudessaan maksettu. 7. Laskutus Laskutus tapahtuu suorana laskuna, hyväksyttyjen tukkuliikkeiden kautta tai sovitaan erikseen. 8. Tavaran vastaanotto ja muistutukset Tavaran vastaanottajan on tarkistettava pakkaukset ja kuitattava vastaanottamansa tuotteet rahtikirjaan tai pakkausluetteloon. Muistutukset on merkittävä rahtikirjaan, johon on pyydettävä kuljettajan allekirjoitus ja nimen selvennys. Tavaran laatua ja määrää koskevat muistutukset on jätettävä myyjälle seitsemän vuorokauden kuluessa vastaanottamisesta ja ennen rakenteisiin kiinnittämistä. 9. Palautus Toimituksen tapahduttua tilauksen mukaisesti palautusta ei hyväksytä. Palautuslupa on ehdottomasti sovittava etukäteen myyjän kanssa. Palautus tapahtuu asiakkaan kustannuksella. Palautetuista tuotteista hyvitettävä summa on enintään 70 % tuotteiden ostohinnasta. 10. Yleiset myyntiehdot Noudatamme rakennustuotteiden yleisiä hankinta- ja toimitusehtoja RYHT Vahingonkorvaus Inlookin vastuu rajoittuu kaikissa tapauksissa välittömiin vahinkoihin. Inlook ei vastaa vahingoista, jotka aiheutuvat tuotteiden virheellisestä asennuksesta tai hoidosta. Muissa kuin tuotevastuulain mukaisissa henkilö- ja esinevahingoissa Inlookin vastuu rajoittuu aina toimitettujen tuotteiden arvoon 12. Sovellettava laki Kauppasopimuksiin sovelletaan Suomen lakia, lukuun ottamatta lakia kansainvälisluontoiseen irtainten esineiden kauppaan sovellettavasta laista (YK:n kauppalaki). 13. Force Majeure Mikäli tavaran toimitus estyy ylivoimaisen esteen vuoksi (force majeure), jollaiseksi katsotaan lakko, työsulku, tuotantohäiriöt, sota, tuonti- ja vientikiellot sekä kaikki sellaiset olosuhteet kotimaassa ja ulkomailla, joihin Inlook ei voi vaikuttaa, on myyjällä oikeus toimittaa erä, kun este on poistunut. 14. Neuvonta ja asennus Mikäli asiakas ei ole varma tarpeisiinsa soveltuvista tuotteista, nimikkeistä, tunnuksista tms. tuotteiden tilaamiseen ja asentamiseen liittyvistä seikoista, pyydämme ottamaan yhteyttä Inlook Oy:n Materiaalipalveluihin tai asennusneuvontaan. Inlook Oy MATERIAALIPALVELUT SISÄKATOT JÄRJESTELMÄSEINÄT INLOOK SERVICE Sahaajankatu Helsinki NOUTOVARASTOT MATERIAALIPALVELUT, HELSINKI Sahaajankatu Helsinki MATERIAALIPALVELUT, ESPOO Olarinluoma Espoo ALUEKONTTORIT Inlook Turku Kairiskulmantie Piispanristi Inlook Tampere Rajasilta Lempäälä Inlook Kuopio Teräskatu Kuopio Inlook Pohjanmaa Vanha Karperöntie Mustasaari Inlook Oulu / Sisärakenne Kukkola Oy Pilliläntie Oulunsalo Inlook Sisustus Oy Sahaajankatu Helsinki Inlook Colortech Oy MAALAAMOPALVELUT, OHUTLEVYPALVELUT Sahaajankatu Helsinki Katso sijainnit kartalta Puhelin info@inlook.fi inlook.fi etunimi.sukunimi@inlook.fi

164 Inlook Oy MATERIAALIPALVELUT SISÄKATOT JÄRJESTELMÄSEINÄT INLOOK SERVICE Sahaajankatu Helsinki NOUTOVARASTOT MATERIAALIPALVELUT, HELSINKI Sahaajankatu Helsinki MATERIAALIPALVELUT, ESPOO Olarinluoma Espoo ALUEKONTTORIT Inlook Turku Kairiskulmantie Piispanristi Inlook Tampere Rajasilta Lempäälä Inlook Kuopio Teräskatu Kuopio Inlook Pohjanmaa Vanha Karperöntie Mustasaari Inlook Oulu / Sisärakenne Kukkola Oy Pilliläntie Oulunsalo Inlook Sisustus Oy Sahaajankatu Helsinki Inlook Colortech Oy MAALAAMOPALVELUT, OHUTLEVYPALVELUT Sahaajankatu Helsinki Katso sijainnit kartalta Puhelin info@inlook.fi inlook.fi etunimi.sukunimi@inlook.fi
