ESITTELY: Kuva -1 (koneen yleisnäkymä)

Transkriptio

1 ESITTELY: NUKON Laser Machine Metal Sanayi ve Tic. A.S. tytäryritys yhtiölle NURI KORUSTAN Machine Metal A.S., jolla on korkealuokkainen ja pitkäaikainen kokemus ohutlevytekniikasta ja -valmistuksesta ja joka uusiutuu ja kehittää itseään jatkuvasti. NUKON on omaksunut tämän jatkuvan uusiutumisen ja kehittymisen ohjaavaksi toimintaperiaatteekseen hyödyntäen viimeisimpiä kokemuksia valmistaessaan ohutlevyjen prosessointiin lasereita, plasmoja, vesileikkauskoneita, CNC polttoleikkauskoneita. nostin lisälaitteita jne. Fiber laser leikkauskone avaa uuden sivun ohutlevyjen prosessointiteknologiassa. NUKON fiber laser leikkausjärjestelmät on suunniteltu täyttämään nopeasti kasvavan levyteollisuuden vaatimukset joustavalla ainutlaatuisella designilla ja korkealuokkaisilla komponenteilla. Kuva -1 (koneen yleisnäkymä) Käyttäjän tarpeista riippuen koneet voidaan valmistaa eri kokoisina. Resonaattorissa on modulaarinen rakenne. Jos haluatte päivittää 1kw resonaattorin isommaksi 2kw resonaattoriksi lisäämällä uusia moduuleja nykyiseen resonaattoriin, on se helposti muutettavissa 2 kw tehoiseksi. Laser säteen polulla ei ole yhtään peiliä ja optista osaa, koska joustavalla valokaapelilla laservalo siirretään ilman häviöitä, tehohäviö on 0 (nolla). Koneessa on tunnettu PRECITEC yhtiön helppokäyttöinen operaattoriystävällinen leikkauspää.

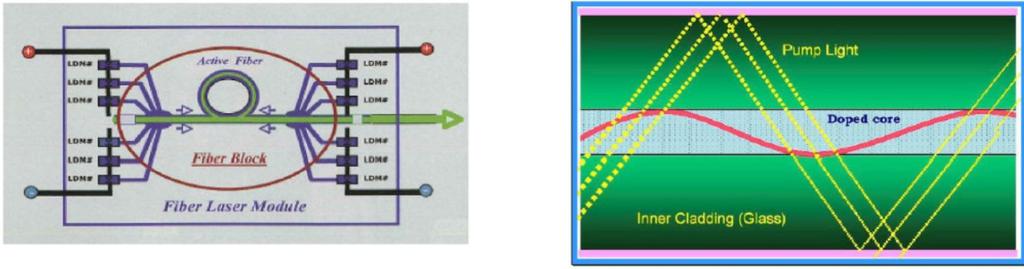

2 Koneessa on erittäin matala virran kulutus. 2kw koneessa selkeä kulutus on 20kw. Mekaanisesti tukeva ja jäykkä runko Irtopalojen ja materiaalin poistamiseksi on kuljetinjärjestelmä. Automaattinen kaksois-paletti hydraulinen vaihtopöytä järjestelmä. Koneen sisällä oleva valaistusjärjestelmä vakiovarusteena Koneessa on useita yrityksenne tuottavuutta lisääviä yksityiskohtia. FIBER RESONATOR IPG Fiber Laser, kuitulaser, käänteentekevä tekninen keksintö tämän päivän teknologiassa - keksintö, joka on tuonut lasereihin hämmästyttävän luotettavuuden ja korkealaatuisen valon - sisältää lukemattomia etuja vanhoillisiin lasereihin verrattuna. Korkea tehon tuotto - output power - ja fokus Erittäin matalat huoltokustannukset Joustava ja kestävä kuitukaapeli Korkea sähköinen tehokkuus 100,000 tunita diodin kestoikä Matalat jäähdytystarpeet Kuva-2 (Fiber laser moduuli periaate) Kuva -3 (laser valo kuidussa periaate)

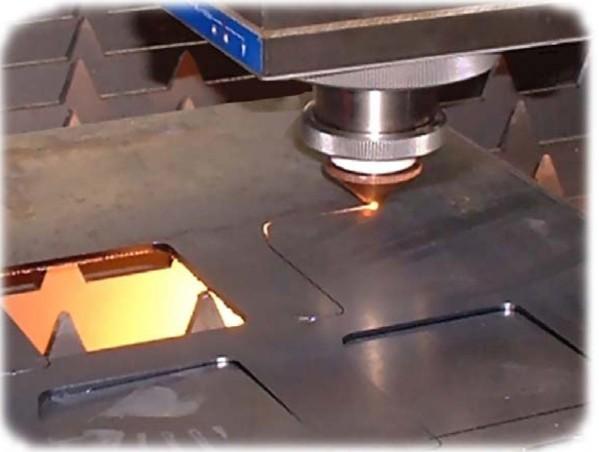

3 Seuraavassa taulukossa on annettu leikkausarvoja 2000 watin Fiber Laserille. Nämä arvot ovat tuotantoarvoja. Materiaalin laadusta riippuen arvoissa olla pientä poikkeamaa. Referensssimateriaali Teräs (S185JR, S235JR, RAEX 250 C LASER) Ruostumaton teräs (AISI 304) Alumiini (AlMg3) Kupari (Cu-ETP ja Cu-DHP) Messinki (CuZn) Leikkauspaksuus raja-arvo 16 mm 6 mm 5mm 5 mm 5 mm Kuva -4 ( 2 kw leikkausarvoja - referenssiarvot) FIBER LASER LEIKKAUSPÄÄ PRECITEC GERMANY HP-SSL leikkauspää antaa parhaat mahdolliset leikkaus tulokset 2D leikkausteknologiassa. Kyseinen käytetty malli on suunniteltu kuitulaseria varten. Merkittävimmät ominaisuudet ovat: Linssi on kasetti tyyppinen setti ja voidaan vaihtaa hyvin helposti ja käytännöllisesti. Optiona on kaksi erilaista linssiä; 5 tuuman ja 7,5 tuuman. Suojalaseilla varustettuna linssillä on hyvin pitkä kestoikä. Leikkuun aikaiset reaktio/roiskeet kompensoidaan suojalaseilla. Fokuksen säätö voidaan suorittaa helposti etupuolella olevan ikkunan kautta. Päässä on vesi- ja ilmajäähdytysjärjestelmät jotka eivät jätä käyttäjää tielle raskaissakaan leikkaus ratkaisuissa. Koko runko on tehty ruostumattomasta teräksestä ja alumiinista. Kuva 5 (Leikkuu pää) Kuva 6 (Leikkuu tapahtuma)

4 TEKNINEN ERITTELY NFL KW RESONAATTORI WATT 2000 WATT KUITU LASER. PITKÄ HUOLTOVÄLI TUNTIA SUURIN PULSSIN PIIKKITEHO WATT 1050 TEHON STABIILIUUS % ±2 (TEHO MONITORI) PULSSI KÄYTTÖTAAVAT - F : HZ, DUTY: 0-100% LASER KAAPELIN HALKAISIJA µm 100 SÄDE KÄYTTÖTAPA - SUORA LASER LÄHTEEN SULJIN - MEKAANINEN TURVASULJIN LASER KAASUN SEKOITUS - EI TARVITA LASER KAASUN KULUTUS L/TUNTI EI TARVITA JÄÄHDYTYSVEDEN VIRTAUSMÄÄRÄ L/MIN 6 CNC - OHJAUS & KÄYTTÖPANEELI - PA 8000 LW SERIES CNC, 19" TFT KOSKETUSNÄYTTÖ JA KÄYTTÖKONSOLI, KAIKKI RELEVANTIT LASER TOIMINNOT, ETHERNET SUURIN LEVYN KOKO MM 1550 X 3050 SUURIN PAINO PÖYDÄLLÄ KG 2000 KONEEN AKSELIT - 4-AKSELIA (X, Y, W, Z) AKSELINOPEUDET M/MIN 80 X-AKSELI, SERVO MOTORISED TABLE MM 2050 Y, W -AKSELI, LINEAR MOTORISED BRIDGE MM 4050 Z- AKSELI. LINEAR MOT. COMPENSATION UNIT MM KIIHTYVYYS XYZ LINEAR MOTORISED TABLE G 1,5 PAIKOITUS TARKKUUS MM ±0.05 TOISTOTARKKUUS MM ±0.02 AUTOMAATTINEN LATAUS-/PURKUPÖYTÄ PALETTI 2 PALETTIA (40 SEKUNTIA) APUKAASUT APUKAASU SENSORI 1 MILD STEEL TERÄS - HAPPI OXYGEN (0,1-6 BAR) APUKAASU SENSORI 2 RUOSTUMATON TERÄS - TYPPI NITROGEN (0,2-20 BAR) APUKAASU SENSORI 3 ALUMIINI - KUIVA ILMA TAI TYPPI (0,2-20 BAR) LEIKKUUPÄÄ - PRECITEC HP SSL FIBER- 25 BAR LEIKKUPÄÄ FOKUSOINTIPITUUS TUUMAA 5-7,5 TUUMAA CAD/CAM OHJELMISTO - LANTEK CAD/CAM KOKONAIS TEHONTARVE KW KONEEN MITAT MM 9450 X 2850 X 2150 KONEEN PAINO KG

5 YLEISNÄKYMÄ

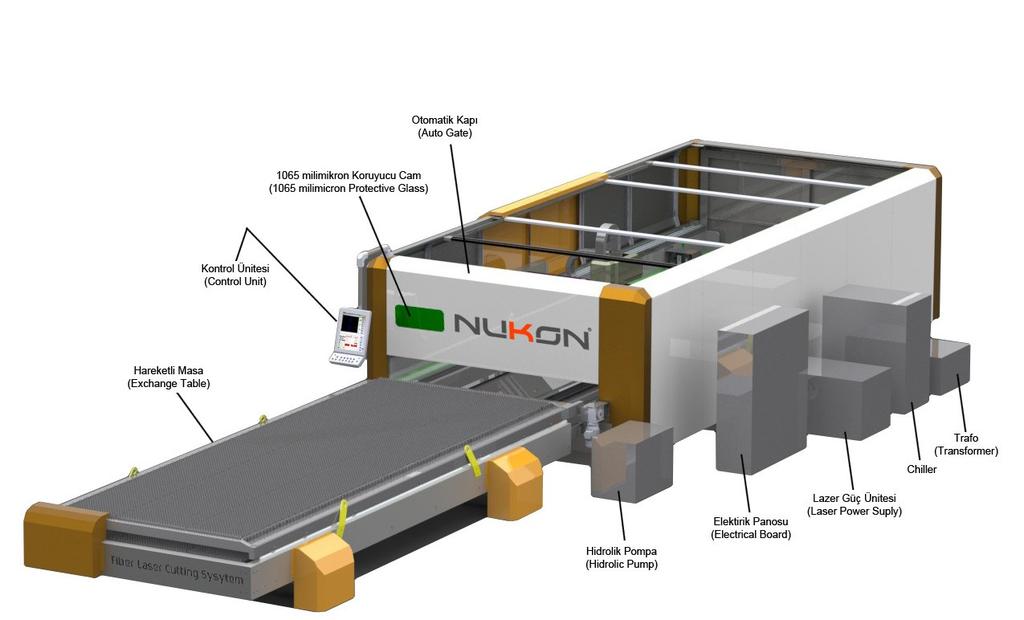

6 NF Series VIRTALÄHDE NUKON NF SERIES 2 KW NF , 2040, KW NF , 2040, 2060 Koneen yksiköt ja nimet

7 OMINAISUUDET - LASERLEIKKAUSLAITE

8 OMINAISUUDET - LASER RESONAATTORI Optiset ominaisuudet

9 Yleiset ominaisuudet Ilmasto ominaisuudet

10 CNC ohjauksen ominaisuudet Application ominaisuudet

11 STANDARD ACESSORY FEATURES - VAKIOVARUSTE PIIRTEET Huom.: käyttäjän käytettävä suojalaseja, aallonpituus 1064 µm

12 7,5 " leikkauspään ominaisuudet

13 PALETINVAIHTAJAN OMINAISUUDET
