1 1 Hinnasto FLOTT- VANNESAHAT MANUAALISET VANNESAHAT PRO RATKAISUT METALLINTYÖSTÖÖN PRO RATKAISUT TEOLLISUUDELLE JA TEKIJÖILLE MANUAALISET VANNESAHAT PUOLIAUTOMAATTISET VANNESAHAT AUTOMAATTISET VANNESAHAT

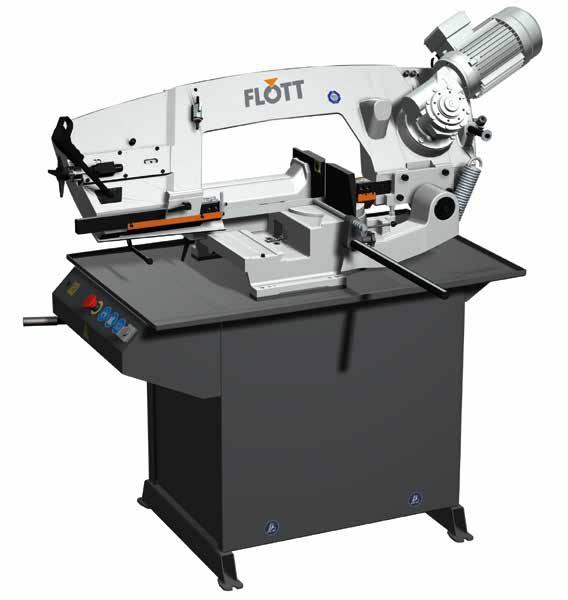

2 2 MANUAALISET VANNESAHAT FLOTT Manuaalinen Vannesaha HBS 225 MA Karbiditeränohjain Flottomat-BS Terän kireyden mittalaite (optio) Sumuvoitelujärjestelmä (lisävaruste) Terämoottori kierreruuvivälityksellä Teränpuhdistusharja Rullaratojen kiinnitystarvikkeet (lisävaruste) Teräsrullaradat Rullien leveys 330 mm Kantavuus: 150 kg/ m (lisävaruste)

3 3 VAKIOVARUSTEET JA OMINAISUUDET: Manuaalinen terän lasku ja nosto Teräkaari valurautaa Terämoottori kierreruuvivälityksellä Laakeroitu teränohjain Teränpuhdistusharja Mekaaninen teränkiristys ja sähköinen teränkireyden valvonta Puristusleuka kierreruuvilla Korkea katkaisutarkkuus koko katkaisualueella Jäähdytysnestejärjestelmä Teräkaaren kääntö mitta-asteikolla varustetulla kääntöpöydällä Mittavaste 500 mm asteikolla Vakioterä hammastuksella 4/6-tuumaa Värit: Teräkaari ja pöytä RAL 7035 Jalusta RAL 7005 Tekniset tiedot: Moottori Serän mitat Teräpyörien halkaisija Teränopeudet Leukojen avautuma Työkorkeus Sahan mitat Paino 1.1/1.5 kw x 27 x 0.9 mm Ø 300 mm 40/80 m/min 275 mm 978 mm 700 x x mm 370 kg MANUAALISET VANNESAHAT LISÄVARUSTEET: Katkaisulinjan laser Sumuvoitelujärjestelmä LED-työvalo Teränkireyden mittalaite Rullaradan liitoskappale, vasen, leveys 330 mm Rullaradan liitoskappale, oikea, leveys 330 mm Rullarata teräsrullilla, leveys 330 mm, pituus mm, kantavuus 150 kg/m Rullarata teräsrullilla, leveys 330 mm, pituus mm, kantavuus 150 kg/m Rullaradan jatko-osa mm, kantavuus 150 kg/ Rullaradan jatko-osa mm, kantavuus 150 kgm Sahauskapasiteetti: 0 45 R 45 L 60 R x x x x x x x x 85

4 4 MANUAALISET VANNESAHAT FLOTT Manuaalinen Vannesaha HBS 225 A Flottomat BS Teränkireyden mittalaite (optio) Karbiditeränohjain Teränkireyden val vonta Teränkireyden jatkuva valvonta varmistaa parhaimman sahaustuloksen. Terän katketessa valvonta pysäyttää sahan välittömästi. Kääntyvä sahauspöytä Kulmasahauk sessa myös sahauspöytä kääntyy teräkaarta käännettäessä. Käyttöpaneeli Sahan käyttökytkimet ovat sijoitettu sujuvan käytön varmistamiseksi. Teränpuhdistusharja

5 5 VAKIOVARUSTEET JA OMINAISUUDET: Terän lasku portaattomasti säädettävälle hydraulisylinterillä. Manuaalinen terän nosto Terämoottori kierreruuvivälityksellä Automaattinen terän pysäytys katkaisun jälkeen Mekaaninen teränkiristys ja sähköinen teränkireyden valvonta Puristusleuka kierreruuvilla ja pikalukituksella Jäähdytysnestelaitteet Säädettävät karbiidi-teräohjaimet Teräkaaren kääntö mitta-asteikolla varustetulla kääntöpöydällä Mittavaste 500 mm asteikolla Lastukaukalo Vakioterä hammastuksella 4/6-tuumaa Värit: Teräkaari ja pöytä RAL 7035 Jalusta RAL 7005 Tekniset tiedot: Moottori Terän mitat Teräpyörien halkaisija Teränopeudet Leukojen avautuma Työkorkeus Sahan mitat Paino 1.5 kw x 27 x 0.9 mm Ø 300 mm 40/80 m/min 275 mm 978 mm x x mm 370 kg MANUAALISET VANNESAHAT LISÄVARUSTEET: Pesupistooli Katkaisulinjan laser Sumuvoitelujärjestelmä LED-työvalo Teränkireyden mittalaite Rullaradan liitoskappale, vasen, leveys 330 mm Rullaradan liitoskappale, oikea, leveys 330 mm Rullarata teräsrullilla, leveys 330 mm, pituus mm, kantavuus 150 kg/ m Rullarata teräsrullilla, leveys 330 mm, pituus mm, kantavuus 150 kg/m Rullaradan jatko-osa mm, kantavuus 150 kg/m Rullaradan jatko-osa mm, kantavuus 150 kg/m Sahauskapasiteetti: 0 45 R 45 L 60 R x x x x x x x x 100

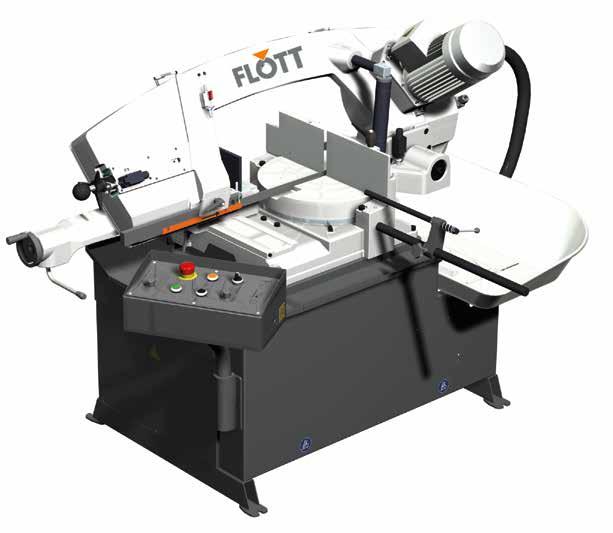

6 6 MANUAALISET VANNESAHAT FLOTT Manuaalinen Vannesaha HBS 250 A Kääntyvä käyttöpaneeli Flottomat BS Teränkireyden mittalaite (optio) Pesupistooli (optio) Rullarata sivurullilla (optio) Sähköinen mitta vaste näytöllä

7 7 VAKIOVARUSTEET JA OMINAISUUDET: Terän lasku portaattomasti säädettävälle hydraulisylinterillä. Manuaalinen terän nosto. Terämoottori kierreruuvivälityksellä Automaattinen terän pysäytys katkaisun jälkeen Mekaaninen teränkiristys ja sähköinen teränkireyden valvonta Puristusleuka kierreruuvilla ja pikalukituksella Jäähdytysnestelaitteet Säädettävät karbiidi-teräohjaimet Teräkaaren kääntö mitta-asteikolla varustetulla kääntöpöydällä Mittavaste 500 mm asteikolla Lastukaukalo Vakioterä hammastuksella 4/6-tuumaa Värit: Teräkaari ja pöytä RAL 7035 Jalusta RAL 7005 Tekniset tiedot: Moottori Terän mitat Leukojen avautuma Portaaton teränopeus Työkorkeus Sahan mitat Paino 1.1 kw 2,910 x 27 x 0.9 mm Ø 320 mm m/min 760 mm x x mm 390 kg MANUAALISET VANNESAHAT LISÄVARUSTEET: Pesupistooli Katkaisulinjan laser Sumuvoitelujärjestelmä LED-työvalo Teränkireyden mittalaite Rullaradan liitoskappale, vasen, leveys 330 mm Rullaradan liitoskappale, oikea, leveys 330 mm Rullarata teräsrullilla, leveys 330 mm, pituus mm, kantavuus 150 kg/m Rullarata teräsrullilla, leveys 330 mm, pituus mm, kantavuus 150 kg/m Rullaradan jatko-osa mm, kantavuus 150 kg m Rullaradan jatko-osa mm, kantavuus 150 kg/m Sahauskapasiteetti: 0 45 R 45 L 60 R x x x x x x x x 100

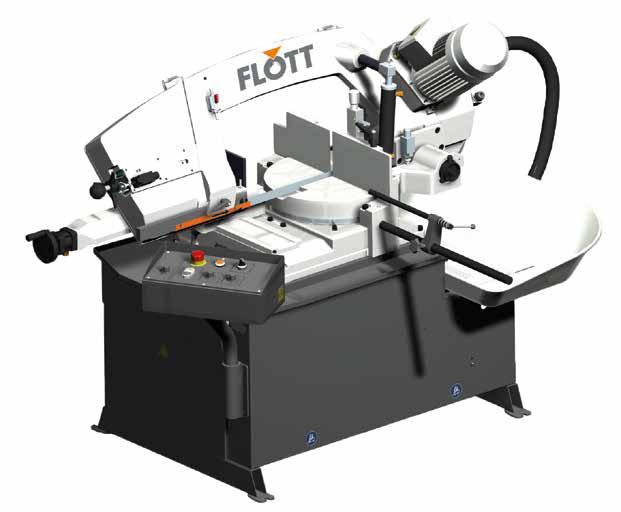

8 8 FLOTT Puoliautomaattinen Vannesaha HBS 250 HA PUOLIAUTOMAATTISET VANNESAHAT Kääntyvä käyttöpaneeli Pöytä mitta-asteikolla LED-työvalo (optio) Pesupistooli (optio) Karbiditeränohjain Leikkuulinjan laserosoitin (optio) Leikkuulinjan laserosittimen avulla kappaleen nopea ja tarkka paikoitus Flottomat BS (optio)

9 9 VAKIOVARUSTEET JA OMINAISUUDET: Automaattinen terän nosto ja lasku Automaattinen leukojen avaus ja sulku Saha pysähtyy ja teräkaari nousee automaattisesti katkaisun jälkeen Hydraulinen pikalukitus puristusleuoille Säädettävät karbidi-teräohjaimet Jäähdytysnestelaitteet Mekaaninen teränkiristys ja sähköinen teränkireyden valvonta Teräkaaren kääntö mitta-asteikolla varustetulla kääntöpöydällä Mittavaste 500 mm asteikolla Lastukaukalo Vakioterä hammastuksella 4/6-tuumaa Värit: Teräkaari ja pöytä RAL 7035 Jalusta RAL 7005 Tekniset tiedot: Moottori Terän mitat Portaaton terännopeus Leukojen avautuma Työkorkeus Sahan mitat Paino 1.5 kw 2,910 x 27 x 0.9 mm m/min 320 mm 760 mm x x 2,000 mm 420 kg PUOLIAUTOMAATTISET VANNESAHAT LISÄVARUSTEET: Leukojen puristuspaineen säätö Katkaisulinjan laser Sumuvoitelujärjestelmä LED-työvalo Teränkireyden mittalaite Rullaradan liitoskappale, vasen, leveys 330 mm Rullaradan liitoskappale, oikea, leveys 330 mm Rullarata teräsrullilla, leveys 330 mm, pituus mm, kantavuus 150 kg/ m Rullarata teräsrullilla, leveys 330 mm, pituus mm, kantavuus 150 kg/ m Rullaradan jatko-osa mm, kantavuus 150 kg/m Rullaradan jatko-osa mm, kantavuus 150 kg/m Sahauskapasiteetti: 0 45 R 45 L 60 R x x x x x x x x 100

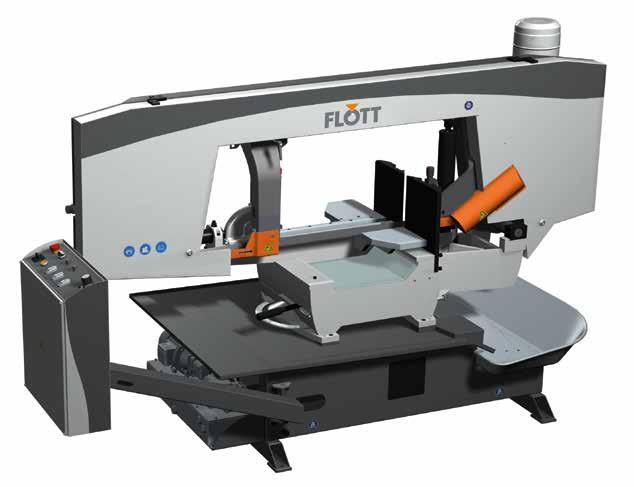

10 10 FLOTT Puoliautomaattinen Vannesaha HBS 350 HA PUOLIAUTOMAATTISET VANNESAHAT Puristusleuat varustettuna nostosylintereillä Pesupistooli (lisävaruste) Leukojen puristuspaineen säätö Nippusahauslaite Yläpuolinen puristin nippujen sahausta varten (lisävaruste) Terän kireyden mit tari oikean terän kireyden tarkistamiseen myös sahauksen aikana (lisävaruste) Rullarata sivurullilla (optio)

11 11 VAKIOVARUSTEET JA OMINAISUUDET: Automaattinen terän nosto ja lasku Automaattinen leukojen avaus ja sulku Saha pysähtyy ja teräkaari nousee automaattisesti katkaisun jälkeen Automaattinen katkaisupaineen säätö Säädettävät karbidi-teräohjaimet Jäähdytysnestelaitteet Leukojen puristuspaineen säätö Mekaaninen teränkiristys ja sähköinen teränkireyden valvonta Säädettävät karbidi-teräohjaimet Sahauskulman digitaalinäyttö LED-työvalo Lastukaukalo Vakioterä hammastuksella 4/6- tuumaa Tekniset tiedot: Moottori Terän mitat Flywheels Portaaton teränopeus Leukojen avautuma Leukojen puristuspaine Työkorkeus Sahan mitat Paino 3 kw x 34 x 1.1 mm Ø 450 mm m/min 510 mm N 761 mm x x mm 710 kg PUOLIAUTOMAATTISET VANNESAHAT LISÄVARUSTEET: Pesupistooli Katkaisulinjan laser Teränkireyden mittalaite Nippusahauslaite Mittavaste 500 mm mitta-asteikolla Rullaradan liitoskappale, vasen, leveys 540 mm Rullaradan liitoskappale, oikea, leveys 540 mm Rullarata teräsrullilla, leveys 540 mm, pituus mm, kantavuus 600 kg/m Rullarata teräsrullilla, leveys 540 mm, pituus mm, kantavuus 600 kg/m Rullaradan jatko-osa mm, kantavuus 600 kg/m Rullaradan jatko-osa mm, kantavuus 600 kg/m Sahauskapasiteetti: 0 45 R 45 L 60 R 60 L x x x x x x x x x x 260

12 12 FLOTT Puoliautomaattinen Vannesaha HBS 450 HA PUOLIAUTOMAATTISET VANNESAHAT Puristusleuat varustettuna nostosylintereillä Lisäsuutin jäähdytysnesteelle (optio) Leikkuulinjan laserosoitin (optio) Leikkuulinjan laserosoittimen avulla kappaleen nopea ja tarkka paikoitus (optional) Nippusahauslaite Yläpuolinen puristin nippujen sahausta varten (lisävaruste)

13 13 VAKIOVARUSTEET JA OMINAISUUDET: Automaattinen terän nosto ja lasku Automaattinen leukojen avaus ja sulku Saha pysähtyy ja teräkaari nousee automaattisesti katkaisun jälkeen Automaattinen katkaisupaineen säätö Säädettävät karbidi-teräohjaimet Jäähdytysnestelaitteet Leukojen puristuspaineen säätö Mekaaninen teränkiristys ja sähköinen teränkireyden valvonta Säädettävät karbidi-teräohjaimet Sahauskulman digitaalinäyttö LED-työvalo Lastukaukalo Vakioterä hammastuksella 4/6- tuumaa Tekniset tiedot: Moottori Terän mitat Flywheels Portaaton teränopeus Leukojen avautuma Työkorkeus Sahan mitat Paino 3 kw x 34 x 1.1 mm Ø 480 mm m/min 610 mm 781 mm x x mm 800 kg PUOLIAUTOMAATTISET VANNESAHAT LISÄVARUSTEET: Pesupistooli Katkaisulinjan laser Teränkireyden mittalaite Nippusahauslaite Mittavaste 500 mm mitta-asteikolla Rullaradan liitoskappale, vasen, leveys 540 mm Rullaradan liitoskappale, oikea, leveys 540 mm Rullarata teräsrullilla, leveys 540 mm, pituus mm, kantavuus 600 kg/m Rullarata teräsrullilla, leveys 540 mm, pituus mm, kantavuus 600 kg/m Rullaradan jatko-osa mm, kantavuus 600 kg/m Rullaradan jatko-osa mm, kantavuus 600 kg/m Sahauskapasiteetti: 0 45 R 45 L 60 R 60 L x x x x x x x x x x 320

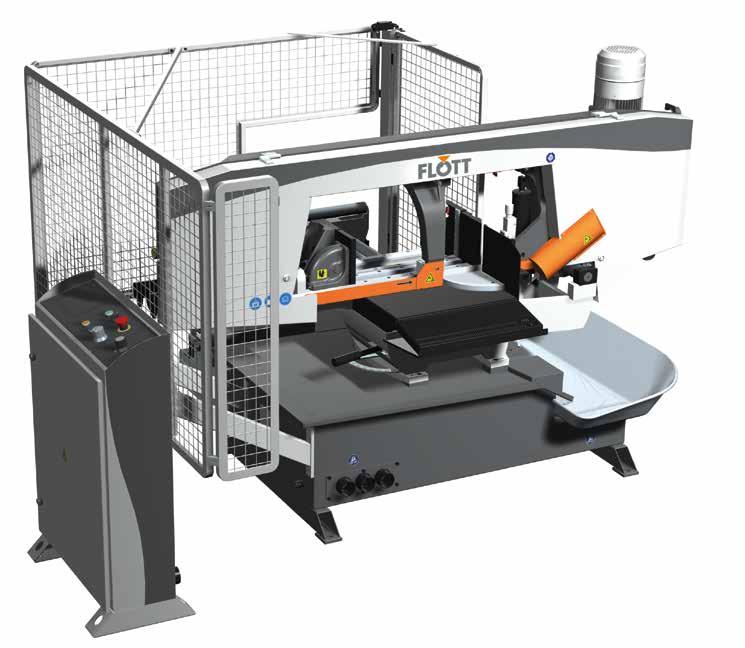

14 14 AUTOMAATTISET VANNESAHATA FLOTT Automaattinen Vannesaha HBS 350 ANC

15 15 VAKIOVARUSTEET JA OMINAISUUDET: Automaattikäyttö suorassa sahauksessa Terän lasku ja nosto ja kappaleen syöttö automaattisesti Sahattavan kappaleen pihtisyöttö, maks. isku 600 mm Työkiertoja maks 999 kpl Puoliautomaattinen toiminta kulmaansahauksessa Jalustalla oleva käyttöpaneeli LCD-näytöllä Terän syöttö automaattisella paineen seurannalla Nippusahauslaite Leukojen puristusvoiman säätö Jäähdytysnestelaitteet Säädettävät karbidi-teräohjaimet LED-työvalo Lastunkuljetin Vakioterä hammastuksella 4/6- tuuma Tekniset tiedot: Moottori Terän mitat Portaaton teränopeus Leukojen avautuma Työkorkeus Sahan mitat Paino 3 kw x 34 x 1.1 mm m/min 510 mm 761 mm 440 x x mm 950 kg AUTOMAATTISET VANNESAHAT LISÄVARUSTEET: Katkaisulinjan laser Teränkireyden mittalaite Nippusahauslaite Sumuvoitelulaitteet Rullaradan liitoskappale, vasen, leveys 540 mm Rullaradan liitoskappale, oikea, leveys 540 mm Rullarata teräsrullilla, leveys 540 mm, pituus mm, kantavuus 600 kg/m Rullarata teräsrullilla, leveys 540 mm, pituus mm, kantavuus 600 kg/ m Rullaradan jatko-osa mm, kantavuus 600 kg/m Rullaradan jatko-osa mm, kantavuus 600 kg/m Sahauskapasiteetti: 0 45 R 60 R x x x x x x 240

16 16 AUTOMAATTISET VANNESAHATA FLOTT Automaattinen Vannesaha HBS 350 SANC

17 17 VAKIOVARUSTEET JA OMINAISUUDET: 2-pylväinen täysautomaattinen vannesaha Terän lasku ja nosto automaattisesti Kappaleen syöttö automaattisesti 2-pylväinen teräkaari lineaarijohteilla Sahattavan kappaleen pihtisyöttö, maks. isku 600 mm Työkiertoja maks 999 kpl Jalustalla oleva käyttöpaneeli LCD-näytöllä Terän syöttö automaattisella paineen seurannalla Leukojen puristusvoiman säätö Teränkireyden valvonta Jäähdytysnestelaitteet Säädettävät karbidi-teräohjaimet LED-työvalo Lastunkuljetin Vakioterä hammastuksella 4/6- tuuma Tekniset tiedot: Moottori Terän mitat Portaaton teränopeus Leukojen avautuma Työkorkeus Sahan mitat Paino 3 kw x 34 x 1.1 mm m/min. 420 mm 780 mm x x mm kg AUTOMAATTISET VANNESAHAT LISÄVARUSTEET: Terän suoruuden valvonta Terän syötön näyttö Teränkireyden mittalaite Sumuvoitelulaitteet Pesupistooli Jäähdytysnesteen lisäsuutin Rullaradan liitoskappale, vasen, leveys 450 mm Rullarata teräsrullilla, leveys 450 mm, pituus mm, kantavuus kg/m Rullarata teräsrullilla, leveys 450 mm, pituus mm, kantavuus kg/m Rullaradan jatko-osa mm, kantavuus kg/m Rullaradan jatko-osa mm, kantavuus kg/m Sahauskapasiteetti: x x 350

18 18 AUTOMAATTISET VANNESAHATA FLOTT Automaattinen Vannesaha HBS 450 SANC

19 19 VAKIOVARUSTEET JA OMINAISUUDET: 2-pylväinen täysautomaattinen vannesaha Terän lasku ja nosto automaattisesti Kappaleen syöttö automaattisesti 2-pylväinen teräkaari lineaarijohteilla Sahattavan kappaleen pihtisyöttö, maks. isku 600 mm Työkiertoja maks 999 kpl Jalustalla oleva käyttöpaneeli LCD-näytöllä Terän syöttö automaattisella paineen seurannalla Leukojen puristusvoiman säätö Teränkireyden valvonta Jäähdytysnestelaitteet Säädettävät karbidi-teräohjaimet LED-työvalo Lastunkuljetin Tekniset tiedot: Moottori Terän mitat Portaaton teränopeus Leukojen avautuma Työkorkeus Sahan mitat Paino 4 kw x 41 x 1.3 mm m/min 520 mm 780 mm x x mm kg AUTOMAATTISET VANNESAHAT LISÄVARUSTEET: Terän suoruuden valvonta Terän syötön näyttö Teränkireyden mittalaite Sumuvoitelulaitteet Pesupistooli Jäähdytysnesteen lisäsuutin Rullaradan liitoskappale, vasen, leveys 550 mm Rullarata teräsrullilla, leveys 550 mm, pituus mm, kantavuus kg/m Rullarata teräsrullilla, leveys 550 mm, pituus mm, kantavuus kg/m Rullaradan jatko-osa mm, kantavuus kg/m Rullaradan jatko-osa mm, kantavuus kg/m Sahauskapasiteetti: x x 450

20 Lisävarusteita FLOTT-vannesahoille Rullarata L-SR/K330 Mittavaste Digitaalinen mittavaste Digitaalinen mittavaste käsipyörällä Mittavastejärjestelmät Nippusahauslaitteet Sivurullat rullaratoihin NC-ohjattu kappaleen syöttölaite Pystyrullat Muovipinnoitetut rullat rullarataan aroille materiaaleille Rullaratojen liitoskappaleet Lukkosepänkatu Turku projecta.fi
