1 KORIN PESUKONEET -

2 BX 230 R 2050 W BX 230 BX 230 Special R 2660 W

3 BX 230 Special Malli BX 230 on erittäin tehokas ratkaisu koripesuun. Yksi henkilö voi hoitaa koko pesuprosessin, korien laittamisesta koneeseen niiden poiskeruuseen, jolloin korinpesu on hyvin kustannustehokasta. Kokonaan ruostumattomasta teräksestä valmistettu kone on luotettava ja pitkäikäinen.

4 BX 280 R 2800 W BX 280 BX R W N W

5 BX 300/400 DIHRin kahdeksasta erilaisesta korinpesukoneesta löytyy ratkaisu kaikkiin elintarviketeollisuuden ruoankuljetuskorien hygieniaan liittyviin ongelmiin. Koneissa on pesuohjelmat koreille, joissa on sisällä ruoanvalmistusvälineitä ja nopeampi ohjelma tyhjille koreille. Korinpesukoneissa on myös pystyasentoiset pesu- ja huuhteluvarret täydellisen puhdistustuloksen takaamiseksi. BX- ja CX-sarjat on suunniteltu erityisesti vaativaan elintarviketeollisuuskäyttöön, missä pestään ja steriloidaan päivittäin suuri määrä koreja.

6 BX Lisävarusteet +250 mm BC90/ mm Optional Turbo Kuivain LC91 Höyrynkondensoija TR98 Lämmönvaihdin TR99 Lämmönvaihdin lämpöpumpulla

7 Ominaisuudet BX 230 BX 230 BX 280 BX 300 BX 400 Special Hihnan nopeus m/min 1,5-2,0 1,5-2,0 1,5-2,0 2,0-2,6 3,0-4,0 Sähköliitäntä kw 400 Vac3 ~ 50Hz 400 Vac3 ~ 50Hz 400 Vac3 ~ 50Hz 400 Vac3N ~ 50Hz 400 Vac3N ~ 50Hz Vapaa tila mm 510 x x x x x 500 ESIPESU Pesupumppu kw ,1 2 Pumpun tuotto I/min Säiliö I PÄÄPESU Pesupumppu kw 2 2 2,6 2 2 Pumpun tuotto I/min Säiliö I Lämmitys kw - kg/ 12 / / / / / 25 hr HUUHTELU (1) (2) Vedenkulutus I/hr l/tunti Lämmitys kw - kg/ 2x12 / 26 2x12 / 26 2x12 / 26 2x14 / 36 2x14 / 43 hr Boilerin tilavuus I. 2x10 / 14 2x10 / 14 2x10 / 14 2x10 / 14 2x10 / 14 Hihnan moottori kw 0,22 0,22 0,22 0,22 0,22 Vedenpaine kpa Kokonaissähkönkulutus (10 C) kw - kg/ hr 38 / / / / / 3-68 Erikoistilauksesta voidaan toimittaa muilla jännitteillä toimivina. 1 Syöttövesi 50ºC 2 200kPa, dh max. 5,6. Laitteita kehitetään jatkuvasti, joten muutokset tiedoissa ovat mahdollisia.

8 Tunnelimalliset korinpesukoneet valinna

9 isella kuivausyksiköllä

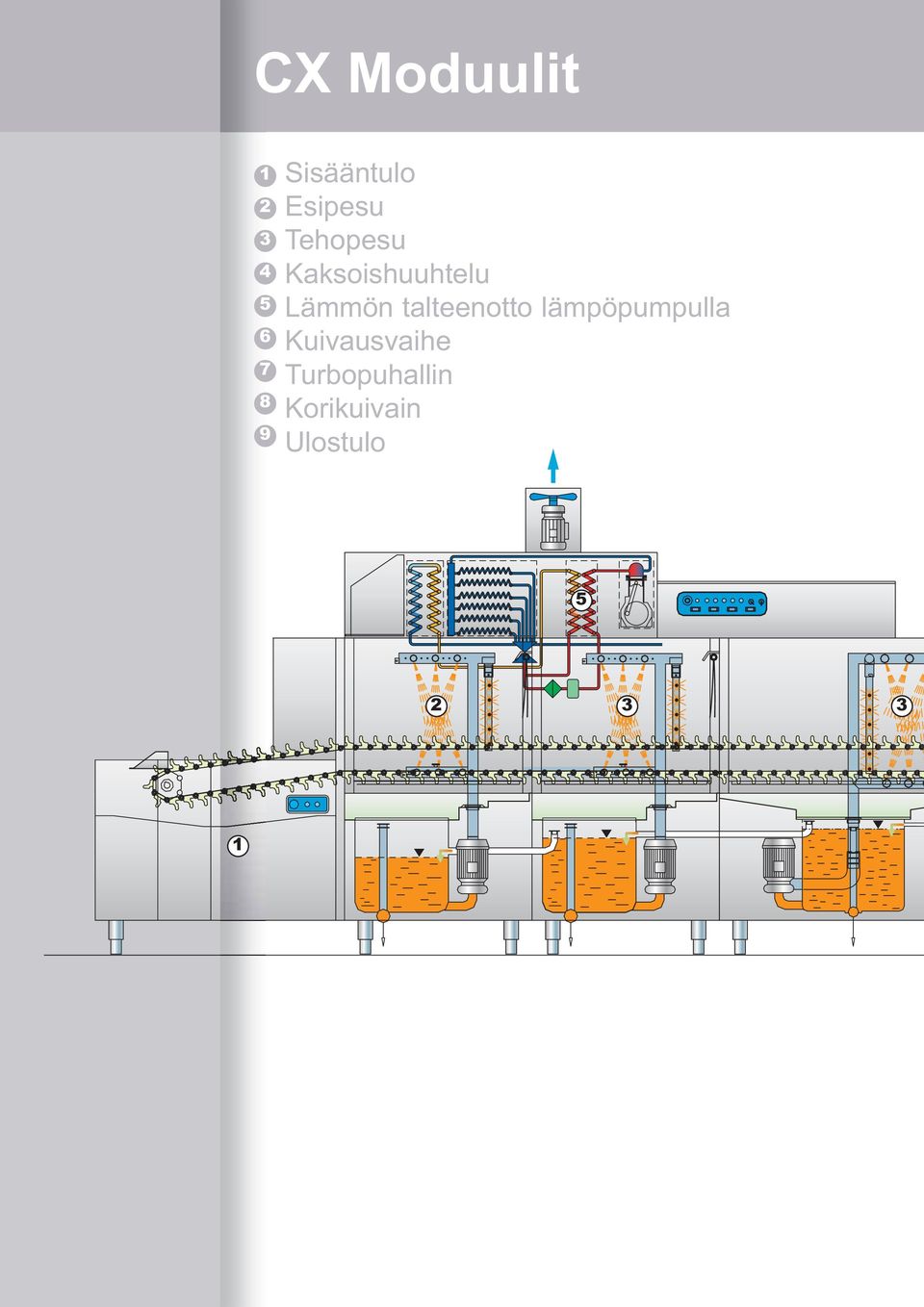

10 CX Moduulit Sisääntulo Esipesu Tehopesu Kaksois huuhtelu Lämmön talteenotto lämpöpumpulla Kuivaus vaihe Turbo puhallin Kori kuivain Ulostulo

11

12 S E T S E T START STOP START STOP ALARM ALARM S E T START STOP ALARM CX Mallit Mallien väliset erot R N W CX 500 2,20-3,45 mt/min Ottoteho kw 30 Höyry kw 3, kg/hr 42 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 4900x930x1770/2015 H Paino kg R N W W CX 750 3,25-5,10 mt/min Ottoteho kw 34 Höyry kw 4, kg/hr 46 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 5800x930x1770/2015 H Paino kg R N W W W CX ,45-6,95 mt/min Ottoteho kw 56 Höyry kw 6, kg/hr 78 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 6700x930x1770/2015 H Paino kg 900

13 CX Lisävarusteet FC mm Jatko-osa FC91 Höyryn kondensoija FC90/ mm FC98 Kuivaimen väliosa Lämmönvaihdin FC90/2-FC90/ mm FC99 Kuivausteline Lämmönvaihdin lämpöpumpulla FC90/4-FC90/ mm FC94 Optional Turbo Kuivausmoduuli Roiskesuoja sylinterillä

14 ELEKTRONINEN OHJAUSPANEELI Helposti puhdistettava elektroninen ohjauspaneeli IP65. Paneelista on helppo seurata koneen lämpötiloja ja muuta toimintaa. Laitteen omaseurantajärjestelmä varoittaa HACCP-standardien mukaisesti jos toiminnassa on häiriöitä. Tilauksesta on saatavissa ohjelmisto, joka seuraa ja tallentaa koneen toiminnasta kertovaa tietoa. Kaikissa malleissa on käyttökuluja pienentävä automaattinen virrankatkaisu, joka kytkee pumput, kuljettimet ja lisävarusteet pois käytöstä halutun ajan kuluttua.

15 Ominaisuudet CX 500 sähkö/höyry CX 750 sähkö/höyry CX 1000 sähkö/höyry Hihnan nopeus m/min Vapaa korkeus mm Sähköliitäntä 400 Vac3N ~50Hz 400 Vac3N ~50Hz 400 Vac3N ~50Hz Esipesupumppu kw / 2 2 Esipesupumpun tuotto l/min / Säiliön tilavuus I / pesu Pesupumppu kw Pesupumpun tuotto I/min Säiliön tilavuus I Lämmittimen ottoteho kw Lämmittimen tuotto kg/h ,6 2. pesu Pesupumppu kw / / 2 Pesupumpun tuotto I/min / / 700 Säiliön tilavuus I / / 110 Lämmittimen ottoteho kw / / 14-0 Lämmittimen tuotto kg/h / / pesu Pesupumppu kw / / / Pesupumpun tuotto I/min / / / Säiliön tilavuus I / / / Lämmittimen ottoteho kw / / / Lämmittimen tuotto kg/h / / / Huuhtelu Vedenkulutus It/hr Lämmittimen ottoteho kw Lämmittimen tuotto kg/h Boilerin tilavuus It 10x2-20x1 10x2-20x1 10x2-20x1 Kaksoishuuhtelu Säiliön tilavuus l Huuhtelupumppu kw Huuhtelupumpun tuotto l/min Hihnan moottori kw Kokonaissähkönkulutus (55 C) kw Kokonaishöyrymäärä kg/h Ottoteho 55ºC kwh Ottoteho 10ºC kw Höyrynkulutus 50/70 kpa kg/h Ottoteho 10ºC kwh Vedenpaine kpa Erikoistilauksesta voidaan toimittaa muilla jännitteillä toimivina. 1 Syöttövesi 50ºC 2 200kPa, dh max. 5,6. Laitteita kehitetään jatkuvasti, joten muutokset tiedoissa ovat mahdollisia.

16 Helposti paikalleen asetettavat pesusäiliön suodattimet. Tehokkaat itsepuhdistuvat pystyasentoiset pesupumput. Pikaliittimillä kiinnitettävät pesuvarret, itsepuhdistuvat koverat suuttimet. Varsissa virtaussäädin. Pesusäiliöt ruostumatonta AISI 316-terästä. Saumattomat, pyöreäkulmaiset säiliöt on helppo pitää puhtaina. Ylivuotoputken avulla säiliöt saa tyhjennettyä kokonaan ilman irrottamista.

17 - Valinnainen hyllykuivain, suositellaan pieniin malleihin. Erillistä kuivausmoduulia suositellaan isoihin malleihin ja turbopuhallinten kanssa käytettäväksi. Kattopuhallin on suunniteltu poistamaan kosteus tehokkaasti kaikilta pinnoilta. Turbopuhaltimet puhaltavat tunnelin sivuilta ja hihnan alaosasta. Lisävarusteena saatavia turbopuhaltimia suositellaan erityisesti kun korit on saatava välittömästi käyttöön pesun jälkeen. Turbopuhaltimien muodostama korkeapaineinen ilmapyörre minimoi pintojen kosteuden.

18 Lämpöeristetyt boilerit AISI 316-ruostumatonta terästä. Eristys minimoi lämpöhukan ja korkealaatuinen materiaali tekee boilerista pitkäikäisen. Kosteudenkondensoija kuivaa poistoilman, suositellaan erityisesti paikkoihin, jossa ei ole tehokasta ilmanvaihtoa. TR98 - FC98 TR99 - FC99 FC98 lämmönvaihdin, FC 99 lämmönvaihdin lämpö pum pulla. Lämmönvaihtimen avulla koneita voi käyttää kylmällä vedellä (ensimmäinen pesu on kuitenkin ajettava kuumalla vedellä). Lämmönvaihdin kerää talteen muuten hukkaan menevän huuhtelu- ja pesuveden lämmön lämmittäen kylmän sisääntuloveden n. 45ºC-asteiseksi (TR98 - FC98) tai 65ºC-asteiseksi (TR99 - FC99). Energiaa säästyy malleissa TR98-FC98 n. 12kW, malleissa TR99- FC99 n.20kw.

19 STANDARD D system 360 lt/h 360 lt/h 360 lt/h - DDSS system 360 lt/h PESUAINE E 360 lt/h 300 lt/h 60 lt/h 60 lt/h Lisävarusteena saatava DDSSjärjestelmä ohjaa osan huuhteluvedestä esipesusäiliöön vähentäen pesuainetarvetta varsinaisessa pesussa. PESUAINE E 360 lt/h HACCP-seurantaohjelmisto. Tilauksesta on saatavissa myös seuranta- ja tallennusohjelmisto pesutiedon hallintaan. Eristetyt kaksikuoriset ovet. Ovissa on käyttöä keventävät vastapainot ja putoamisen estävä turvalaite.
