1 Halton Diagnose -Olosuhdekartoitus HKR-Rakennuttaja Sibelius-lukio Liisankatu 13, Helsinki Halton Oy Esterinportti Helsinki Puh. (0) Y-tunnus

2 Halton Diagnose Sisällysluettelo 2(10) 1 Olosuhdekartoituksen sisältö Painesuhteiden seuranta PAH-mittaukset Mittaustulokset Paine-eromittaukset PAH-määritykset Toimenpide-ehdotukset ja jatkoselvitystarpeet Liitteet... 10

3 Halton Diagnose 1 Olosuhdekartoituksen tausta ja sisältö 3(10) Halton Diagnose -olosuhdekartoitus (aiemmin, ja tarjouksessakin kutsuttu nimellä Indoorium Diagnose ) tehtiin Sibelius-lukion tiloissa hiihtolomaviikolla Kartoitus koostui painesuhteiden seurannasta ja polysyklisten aromaattisten hiilivetyjen (PAH-yhdisteiden) mittauksista valituissa opetusluokissa. Tavoitteena oli selvittää epäpuhtauslähteitä ja epäpuhtauksien kulkeutumismahdollisuuksia. Tilaajan mukaan joissakin tiloissa oli havaittu kreosootin hajua. Olosuhdekartoituksen aikana jo remontoituja tiloja olivat luokat 21, 31, 41, 51 ja 36, ja parhaillaan remontoitiin tilaa 34. Mittausten aikana tilojen alipaineistajat (7 kpl) oli kytketty pois päältä klo klo 7 välisenä aikana. Tilojen ilmanvaihto toimi automaattiohjauksella; päiväasetus oli klo 7-18 välisenä aikana, yöasetuksen aikana toimi poistokoneet ja ilman poisto wc-tiloista. Taustatietoina käytössä oli HKR:n tutkimusselostus ja muistio Ilmanvaihdon toiminnasta kouluisäntä Torsten Stellberg antoi lähtötiedot. Alipaineistuksen poiskytkennästä sovittiin Jyrki Koposen kanssa. 1.1 Painesuhteiden seuranta Epäpuhtauksien mahdollisen kulkeutumisen toteamiseksi / poissulkemiseksi toistaiseksi remontoimattomista tiloista selvitettiin tilojen paine-eroja. Painesuhteita seurattiin 1 vrk:n mittausjaksolla luokissa 32, 42 ja 53 (Kuva 1). Viikon kestävän paineseurannan sijasta seuranta kesti yhden vuorokauden, koska rakennuksessa käynnissä olevan remontin vuoksi alipaineistettujen tilojen alipaineistus voitiin kytkeä pois päältä vain yhden päivän ajaksi. Mittaukset toteutti Työterveyslaitos/ Kari Salmi. Paineseurannassa määritettiin paine-erot seuraavien tilojen välillä: luokka 42 yläpohja vs. huonetila luokka 53 alaohja vs. huonetila luokka 53 huonetila vs. hormi luokka 32 (ATK-luokka) huonetila vs. yläpohja luokka 32 (ATK-luokka) huonetila vs. alapohja 1.2 PAH-mittaukset Polysyklisten aromaattisten hiilivetyjen määrittämiseksi neljän luokan ilmanäytteistä kerättiin kahdenlaisia näytteitä: Hiukkasiin sitoutuneet PAH-yhdisteet kerättiin lasikuitusuodattimelle, ja höyryinä esiintyvät PAH-yhdisteet XAD-adsorbenttiin. Keräysajat olivat ensin mainituilla 8 h ja jälkimmäisillä 1,5 h. Näytteet kerättiin kahdesta sellaisesta luokasta, joissa kreosoottihuopa oli vielä rakenteissa jäljellä (luokat 42 ja 44) ja kahdesta vertailuluokasta, joista huovat oli remontin yhteydessä poistettu (luokat 41 ja 31) (Kuvat 1-4). Näytteet keräsi Halton Solutions/ Anne Korpi ja analysoi Työterveyslaitos.

4 Halton Diagnose 4(10) Paineseuranta alapohja vs. huone PAH-näyte huone vs. hormi vertailunäyte PAHvertailunäyte Paineseuranta yläpohja vs. huone PAH-näyte PAH- Paineseuranta yläpohja vs. huone huone vs. alapohja Kuva 1. Näytteenottopaikat.

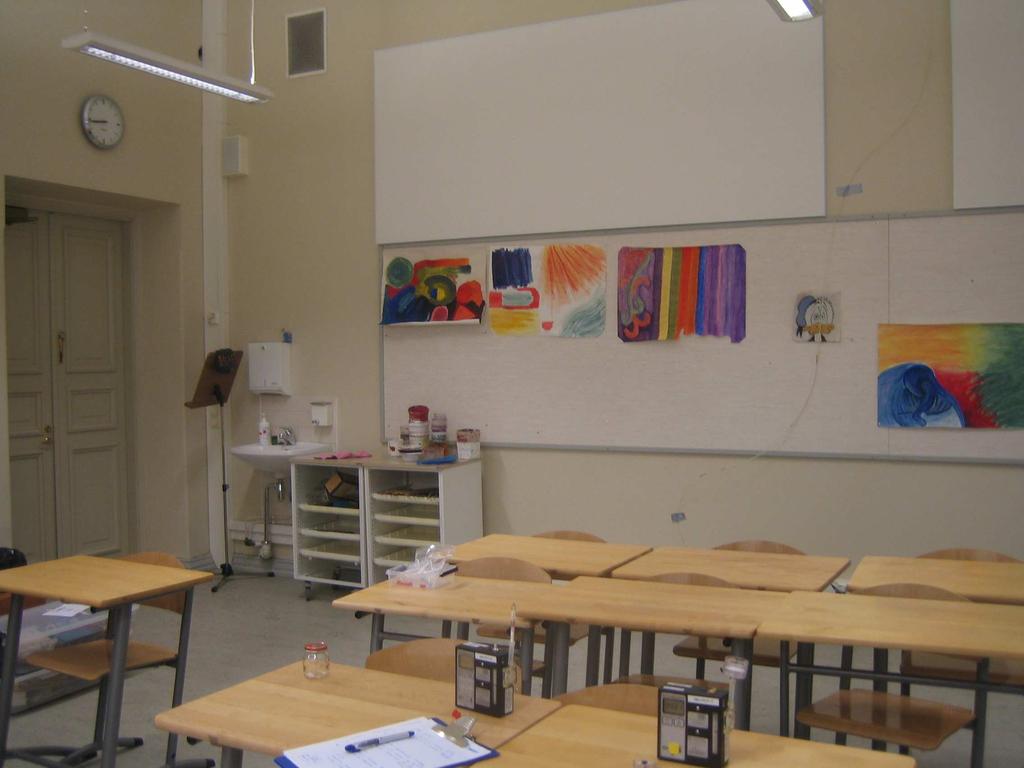

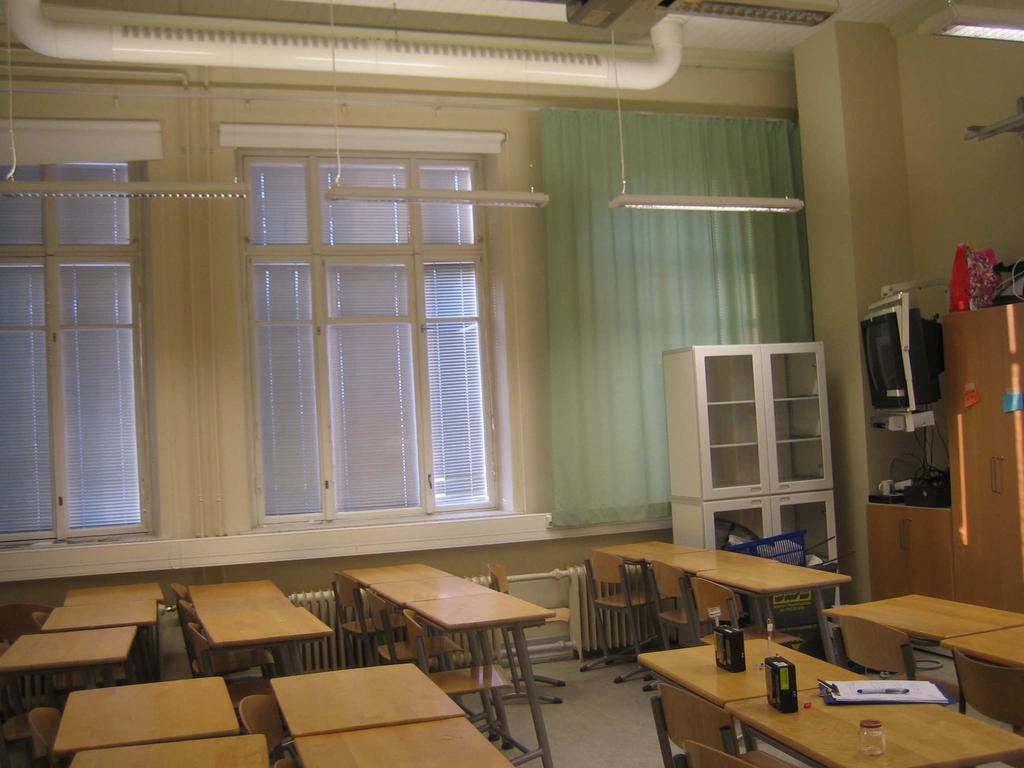

5 Halton Diagnose 5(10) Kuva 2. PAH-näytteenottopiste luokassa 42. Kuva 3. PAH-näytteenottopiste luokassa 44 (matematiikka).

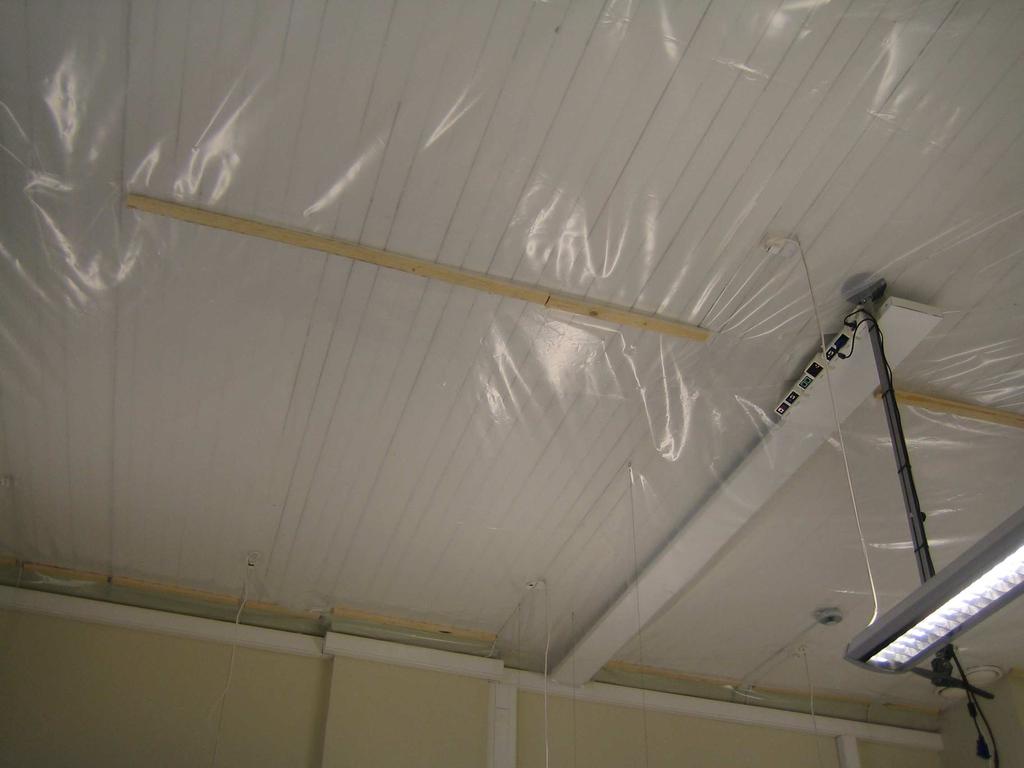

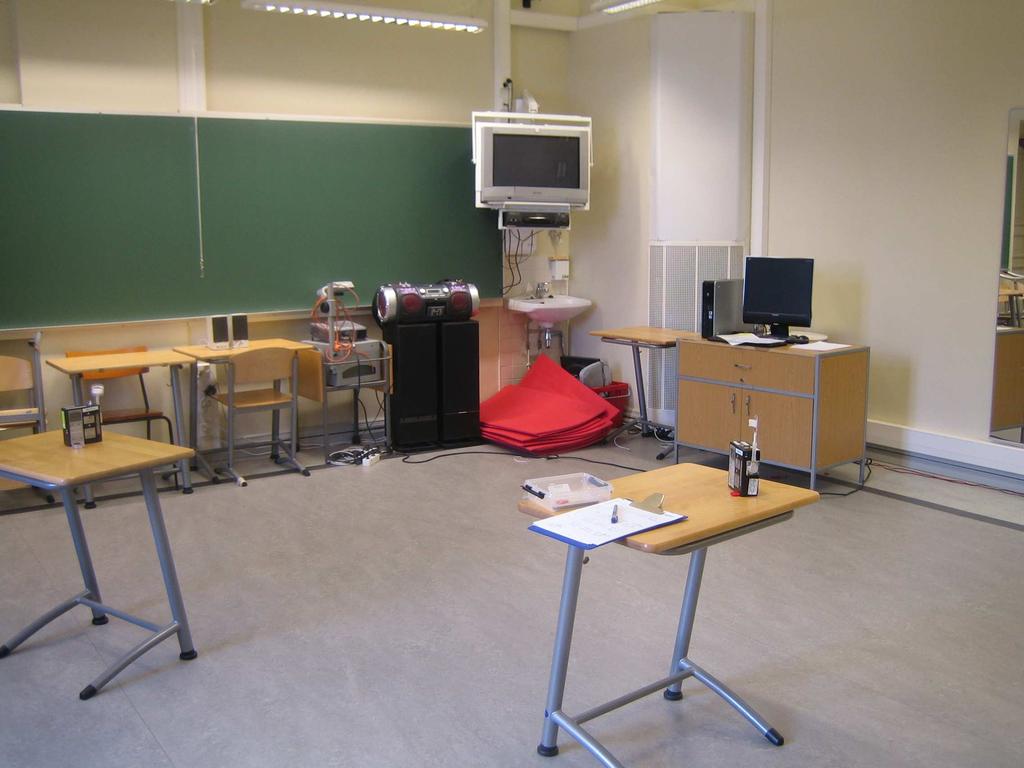

6 Halton Diagnose 6(10) Kuva 4. PAH-näytteenottopisteet vertailuluokista 31 ja 41. Luokassa 31 oli lisäksi toiminnassa kaksi Genanon ilmanpuhdistinta (eivät näy kuvassa). Kuva 5. Luokan 41 katossa oli näytteenottohetkellä muovit.

7 Halton Diagnose 2 Mittaustulokset 7(10) 2.1 Paine-eromittaukset Paine-erotulokset on liitteessä 1. Kaikissa tuloksissa havaittiin vuorokauden ajan mukainen vaihtelu paineolosuhteissa, ja paine-erot olivat suuremmat päivällä kuin yöllä. Mittausjakso käsitti kaksi yötä ja yhden päivän; öiden välillä havaittiin pientä vaihtelua, joka on normaalia, ja saattaa johtua esim. erilaisista väliovien asennoista tai tuuliolojen vaihtelusta. Luokassa 32 huonetila oli mittaushetkellä päiväsaikaan hieman alipaineinen (paine-ero n. 2 Pa) ja yöaikana hieman ylipaineinen (1. mittausyö) tai tasapainossa (2. mittausyö) alapohjaan verrattuna. Mahdolliset alapohjan epäpuhtaudet voivat näin ollen siirtyä huoneeseen päiväaikana, jos lattiarakenteissa on vuotokohtia. Yläpohjaan verrattuna huone oli päivällä hieman ylipaineinen (paine-ero n. +3,5 Pa) ja yöaikana aavistuksen ylipaineinen (paine-ero n. +0,5 Pa). Luokkahuone 42 oli yläpohjaan verrattuna yöaikana hieman alipaineinen (1. yö) tai tasapainossa (2. yö) ja päiväaikana erittäin alipaineinen (paine-ero n. 13 Pa). Rakennuksen sisällä mitattuna tällainen paine-ero on suuri. Päiväaikana huoneeseen voi virrata korvausilmaa ainakin yläpohjan kautta, mikäli katossa on vuotokohtia. Mahdollisten epäpuhtauksien kulkeutumisriski (ainakin) yläpohjasta on suuri, mikäli esim. katon ja seinän rajassa on yhä halkeamia. Luokkahuone 53 oli tasapainoissa alapohjaan nähden yöaikana ja päiväaikana hieman ylipaineinen (+1,2 Pa). Hormin suhteen tilanne oli tasapainossa. 2.2 PAH-määritykset Ilmanäytteiden sisältämät PAH-yhdisteet on koottu taulukkoon 1, ja kokonaisuudessaan analyysivastaus on liitteenä 2. Mitatut PAH-pitoisuudet olivat alhaisia kaikissa tutkituissa luokissa. Missään luokassa Työterveyslaitoksen tavanomaisille sisätiloille asettama naftaleenin tavoitetaso (2 µg/m 3 ) eikä pitkäaikaisen altistumisen terveysperusteinen viitearvo (niin ikään 2 µg/m 3 ) ylittynyt. Asenafteenille tai fenantreenille ei ole tavoitetasoja/ viitearvoja asetettu. Edes luokan 42 alipaineisuus päiväaikana (jolloin PAH-näyte kerättiin) ei tuonut ylimääräisiä PAH-yhdisteitä tämän remontoimattoman luokan ilmanäytteisiin. Missään XAD-näytteessä ei esiintynyt asenaftyleeniä, fluoreeniä, antraseeniä, fluoranteeniä eikä pyreeniä yli määritysrajan. Missään suodatinnäytteessä ei esiintynyt mitään määritetyistä hiukkasmaisista PAH-yhdisteistä (fluoranteeni, pyreeni, bentso[a]antraseeni, kryseeni, bentso[b]fluoranteeni, bentso[k]fluoranteeni, bentso[a]pyreeni, indeno[1,2,3-cd]pyreeni, dibentso[a,h]antraseeni, bentso[ghi]peryleeni) yli määritysrajan 0,002 µg/m 3.

8 Halton Diagnose 8(10) Taulukko 1. Yli määritysrajan (0,02 µg/m 3 ) esiintyneet kaasumaisessa muodossa esiintyvät PAHyhdisteet luokista kerätyissä ilmanäytteissä. XAD-näytteen PAH-yhdisteet µg/m 3 Luokka 42 Luokka 44 Vertailuluokka 31 Vertailuluokka 41 naftaleeni 0,2 0,1 0,2 0,1 asenafteeni 0,03 0,03 ei havaittu 0,03 fenantreeni 0,06 0,05 0,09 0,2 yhteispitoisuus 0,29 0,18 0,29 0,33 Mittaustulokset ovat kuitenkin yllättävät sikäli, että vertailuluokissa, joista todennäköinen PAHyhdisteiden lähde kreosoottihuopa oli poistettu, haihtuvien PAH-yhdisteiden tasot olivat samaa suuruusluokkaa kuin luokissa, joissa oletettu PAH-lähde oli vielä paikoillaan. Lisäksi etenkin fenantreenin kohdalla vertailuluokissa pitoisuudet olivat korkeammat kuin remontoimattomissa luokissa. Näyttäisi siltä, että vertailuluokkiin kyseisiä PAH-yhdisteitä virtaa/on virrannut joko viereisistä (remontoimattomista) tiloista, tai remontin jälkeinen siivous ei ehkä ole ollut riittävän tehokas, tai nämä kaasumaiset PAH-yhdisteet voivat myös olla peräisin ulkoilmasta. Taustapitoisuudet aiheutuvat yleensä mm. liikenteen päästöistä.

9 Halton Diagnose 3 Toimenpide-ehdotukset ja jatkoselvitystarpeet 9(10) - Tutkittujen luokkien paine-eromittausten perusteella luokkien ja välipohjien välillä on paikoin isojakin paine-eroja. Mikäli luokkien 32 ja 42 välipohjissa on epäpuhtauslähteitä ja vuotokohtia, epäpuhtauksien kulkeutuminen korvausilman mukana on mahdollista. - Luokan 42 ja sen yläpohjan välisen suuren paine-eron vuoksi luokan ilmanvaihtoa on tarkistettava. - Lyhytaikaisen paine-eromittauksen perusteella luokassa 53 olevasta hormista ei kulkeudu luokkaan ilmavirtausten mukana (mahdollisia) epäpuhtauksia. - Luokkahuoneiden paine-erot ulkoilmaan nähden olisi hyvä erikseen varmistaa pidempiaikaisella paine-eromittauksella, jotta tavoiteltava pieni alipaineisuus voitaisiin todeta. - PAH-mittausten perusteella mitattujen luokkien PAH-tasot olivat alhaiset eivätkä sinällään aiheuta toimenpiteitä. Huovan poistamisella ei havaittu olevan selvää vaikutusta PAH-pitoisuuksiin. Mikäli kuitenkin tiloissa on havaittu PAH:n hajua, jo hajuhavainto on riittävä peruste sille, että huopa poistetaan remontin yhteydessä.

10 Halton Diagnose 4 Liitteet 10(10) Liite 1 TTL:n paine-eromittausten lausunto Liite 2 TTL:n PAH-mittausten analyysivastaus

11

12

13

14

15

16

17

18

19 ANALYYSIVASTAUS Tilaus: (7) Halton Oy Halton Solutions Anne Korpi Esterinportti HELSINKI PAH-MÄÄRITYKSET SUODATIN- JA XAD-KERÄIMILTÄ As.viitenumero: Kerääjä/Vastuuhlö: Analysoitavat yhdisteet: Tulo.pvm.: Analysoija(t): Sibelius-lukio Anne Korpi PAH-yhdisteet ilmassa Marja Laitia Analysointimenetelmä Polysyklisten aromaaattisten hiilivetyjen (PAH) mittausmenetelmässä ilmanäytteestä analysoidaan EPA:n (Yhdysvaltojen ympäristönsuojeluvirasto) piorisoimat 16 PAH-yhdistettä. PAH-yhdisteet jakautuvat ilmassa sekä kaasu- että hiukkasfaasiin. Tämä on huomioitava yhdisteiden näytteenotossa. Jakautumiseen vaikuttaa mm. yhdisteen höyrynpaine, ympäristön lämpötila ja hiukkasten pinta-alakonsentraatio. Tyypillinen jako höyry- ja hiukkasfaasin kesken on seuraava: Naftaleeni, joka on PAH-yhdisteryhmän haihtuvin, on yleensä höyryjakeen pääkomponentti. Höyryjakeessa esiintyvät myös asenaftyleeni, asenafteeni, fluoreeni, fenantreeni sekä antraseeni. Fluoranteeni ja pyreeni esiintyvät sekä höyry- että hiukkasjakeessa. Hiukkasjakeen yhdisteet ovat vaikeasti huoneenlämpötilassa haihtuvia (kiehumispisteet oc). Tähän ryhmään kuuluvat: bentso[a]antraseeni, kryseeni, bentso[b]fluoranteeni, bentso[k]fluoranteeni, bentso[a]pyreeni, indeno[1,2,3-cd]pyreeni, dibentso[a,h]antraseeni, bentso[ghi]peryleeni sekä lisäksi fluoranteeni ja pyreeni, jotka esiintyvät osittain myös höyrymuodossa. - Höyryinä esiintyvät PAH-yhdisteet kerätään virtausnopeudella 0,1-1,0 l/min adsorptioputkeen (Orbo 43). Määritysraja 10 l näytteelle on n. 0,1 µg/m3 ja 100 l näytteelle n. 0,01 µg/m3. - Hiukkasiin sitoutuneet PAH-yhdisteet kerätään virtausnopeudella 1-20 l/min lasikuitusuodattimelle (ø 37 mm). Määritysraja 100 l näytteelle on n. 0,01 µg/m3 ja l näytteelle n. 0,001 µg/m3. Analyysiä varten yhdisteet uutetaan keräimestä liuottimella ja määritetään käyttäen GC/MS-laitteistoa. TYÖTERVEYSLAITOS Topeliuksenkatu 41 a A KÄYNTIOSOITE Topeliuksenkatu 41 b puhelin faksi

20 TYÖTERVEYSLAITOS Tulokset ANALYYSIVASTAUS Tilaus: (7) Näyte/keräin: LIMS numero: Mittauspaikka: Mittauskohde: Analysointipvm: Ilmamäärä: Yhdiste Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso[a]antraseeni Kryseeni Bentso[b]fluoranteeni Bentso[k]fluoranteeni Bentso[a]pyreeni Indeno[1,2,3-cd]pyreeni Dibentso[a,h]antraseeni Bentso[ghi]peryleeni Näyte/keräin: LIMS numero: Mittauspaikka: Mittauskohde: Analysointipvm: Ilmamäärä: Yhdiste Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni TYÖTERVEYSLAITOS Topeliuksenkatu 41 a A XAD 31 (Orbo43) CK Sibelius-lukio, Luokka /mjal 98,6 dm³ Suodatin 31 CK Sibelius-lukio, Luokka /mjal 972 dm³ KÄYNTIOSOITE Topeliuksenkatu 41 b Pitoisuus Laatu 0,2 µg/m³ 0,09 µg/m³ Pitoisuus Laatu puhelin faksi

21 TYÖTERVEYSLAITOS Yhdiste Bentso[a]antraseeni Kryseeni Bentso[b]fluoranteeni Bentso[k]fluoranteeni Bentso[a]pyreeni Indeno[1,2,3-cd]pyreeni Dibentso[a,h]antraseeni Bentso[ghi]peryleeni ANALYYSIVASTAUS Tilaus: Pitoisuus Laatu 3 (7) Näyte/keräin: LIMS numero: Mittauspaikka: Mittauskohde: Analysointipvm: Ilmamäärä: Yhdiste Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso[a]antraseeni Kryseeni Bentso[b]fluoranteeni Bentso[k]fluoranteeni Bentso[a]pyreeni Indeno[1,2,3-cd]pyreeni Dibentso[a,h]antraseeni Bentso[ghi]peryleeni Näyte/keräin: LIMS numero: Mittauspaikka: Mittauskohde: Analysointipvm: Ilmamäärä: Yhdiste Naftaleeni TYÖTERVEYSLAITOS Topeliuksenkatu 41 a A XAD 42 (Orbo43) CK Sibelius-lukio, Luokka /mjal 100 dm³ Suodatin 99 CK Sibelius-lukio, Luokka /mjal 1205 dm³ KÄYNTIOSOITE Topeliuksenkatu 41 b Pitoisuus Laatu 0,2 µg/m³ 0,03 µg/m³ 0,06 µg/m³ Pitoisuus Laatu puhelin faksi

22 TYÖTERVEYSLAITOS Yhdiste Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso[a]antraseeni Kryseeni Bentso[b]fluoranteeni Bentso[k]fluoranteeni Bentso[a]pyreeni Indeno[1,2,3-cd]pyreeni Dibentso[a,h]antraseeni Bentso[ghi]peryleeni ANALYYSIVASTAUS Tilaus: Pitoisuus Laatu 4 (7) Näyte/keräin: LIMS numero: Mittauspaikka: Mittauskohde: Analysointipvm: Ilmamäärä: Yhdiste Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso[a]antraseeni Kryseeni Bentso[b]fluoranteeni Bentso[k]fluoranteeni Bentso[a]pyreeni Indeno[1,2,3-cd]pyreeni Dibentso[a,h]antraseeni Bentso[ghi]peryleeni Näyte/keräin: LIMS numero: TYÖTERVEYSLAITOS Topeliuksenkatu 41 a A Suodatin 2283 CK Sibelius-lukio, Luokka /mjal 946 dm³ XAD 41 (Orbo43) CK KÄYNTIOSOITE Topeliuksenkatu 41 b Pitoisuus Laatu puhelin faksi

23 TYÖTERVEYSLAITOS Mittauspaikka: Mittauskohde: Analysointipvm: Ilmamäärä: Yhdiste Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso[a]antraseeni Kryseeni Bentso[b]fluoranteeni Bentso[k]fluoranteeni Bentso[a]pyreeni Indeno[1,2,3-cd]pyreeni Dibentso[a,h]antraseeni Bentso[ghi]peryleeni ANALYYSIVASTAUS Tilaus: Sibelius-lukio, Luokka /mjal 92,6 dm³ Pitoisuus Laatu 0,1 µg/m³ 0,03 µg/m³ 0,2 µg/m³ 5 (7) Näyte/keräin: LIMS numero: Mittauspaikka: Mittauskohde: Analysointipvm: Ilmamäärä: Yhdiste Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso[a]antraseeni Kryseeni Bentso[b]fluoranteeni Bentso[k]fluoranteeni Bentso[a]pyreeni Indeno[1,2,3-cd]pyreeni TYÖTERVEYSLAITOS Topeliuksenkatu 41 a A Suodatin 142 CK Sibelius-lukio, Luokka /mjal 942 dm³ KÄYNTIOSOITE Topeliuksenkatu 41 b Pitoisuus Laatu puhelin faksi

24 TYÖTERVEYSLAITOS Yhdiste Dibentso[a,h]antraseeni Bentso[ghi]peryleeni ANALYYSIVASTAUS Tilaus: Pitoisuus Laatu 6 (7) Näyte/keräin: LIMS numero: Mittauspaikka: Mittauskohde: Analysointipvm: Ilmamäärä: Yhdiste Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso[a]antraseeni Kryseeni Bentso[b]fluoranteeni Bentso[k]fluoranteeni Bentso[a]pyreeni Indeno[1,2,3-cd]pyreeni Dibentso[a,h]antraseeni Bentso[ghi]peryleeni Tulosten tarkastelu XAD 44 (Orbo43) CK Sibelius-lukio, Luokka /mjal 93,7 dm³ Pitoisuus Laatu 0,1 µg/m³ 0,03 µg/m³ 0,05 µg/m³ Jos pitoisuus on jäänyt alle määritysrajan, tulostaulukkoon on merkitty määritysraja ja sen eteen pienempi kuin -merkki (<). HTP-ARVOT Työpaikan ilman haitallisiksi tunnetut pitoisuudet (HTP-arvot) ovat sosiaali- ja terveysministeriön vahvistamia ohjeraja-arvoja HTP8h naftaleeni 5000 µg/m³ HTP8h bentso(a)pyreeni 10 µg/m³ Muille mitatuille PAH-yhdisteille ei ole ainekohtaista HTP-arvoa. TAVOITETASOT Työterveyslaitoksen asettamat tavoitetasot ovat ala- tai työtehtäväkohtaisia suosituksia, joihin työpaikkojen tulisi työolosuhteita kehitettäessä pyrkiä. TYÖTERVEYSLAITOS Topeliuksenkatu 41 a A KÄYNTIOSOITE Topeliuksenkatu 41 b puhelin faksi

25 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: Tavoitetaso naftaleeni 50 µg/m³ (kreosoottikyllästämöt ja kyllästetyn puutavaran käsittely) 2 µg/m³ (sisäilma; hajua ei saa esiintyä) Tavoitetaso bentso(a)pyreeni <0,1 µg/m³ (koksaamot) <0,01 µg/m³ (muut työpaikat) 7 (7) PITKÄAIKAISEN ALTISTUMISEN VIITEARVOT Sisäilmamittauksissa (esim. toimistoympäristöt) sovelletaan yleisesti seuraavia naftaleenin pitkäaikaisen altistumisen terveysperusteisia viitearvoja: 2 µg/m³ (Saksan ympäristöministeriö) 3 µg/m³(rfc-arvo; USA:n ympäristönsuojeluvirasto EPA) Muille PAH-yhdisteille ei ole asetettu vastaavia viitearvoja. Työympäristön kehittämispalvelut, Helsingin toimipisteen laboratorio Sinikka Vainiotalo Erikoistyöhygieenikko Marja Laitia erikoislaboratoriomestari Tämän lausunnon osittainen julkaiseminen on sallittu vain Työterveyslaitoksen antaman kirjallisen luvan perusteella. TYÖTERVEYSLAITOS Topeliuksenkatu 41 a A KÄYNTIOSOITE Topeliuksenkatu 41 b puhelin faksi
