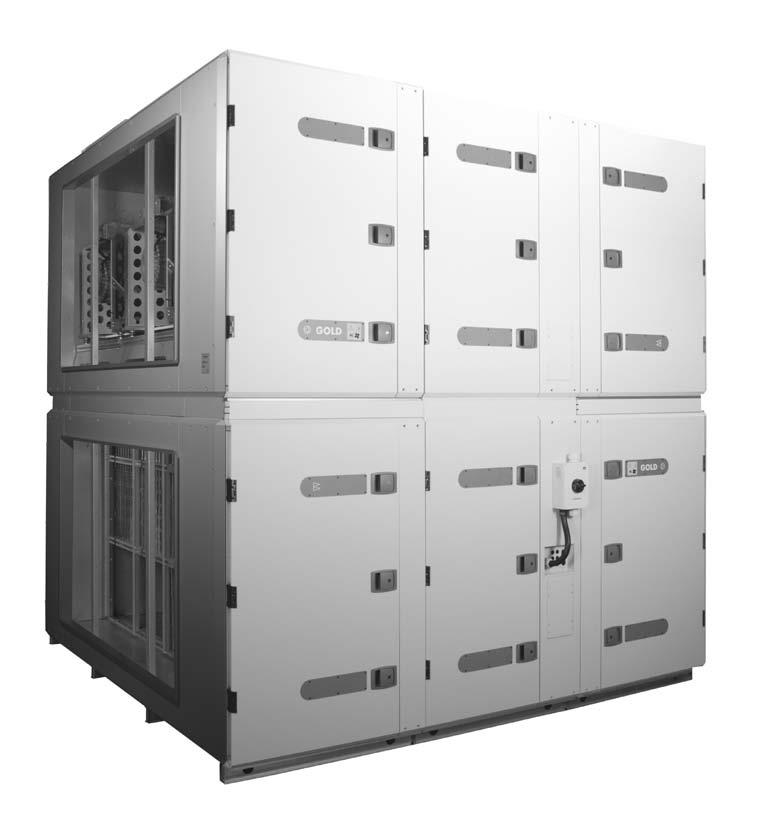

1 Asennusohje GOLD RX/CX, koko 100/120 Asiakirjan alkuperäiskieli on ruotsi Oikeus muutoksiin pidätetään. 1

2 Sisällys 1. Asennus Yleistä Haalaus Mukana toimitetut osat Käsipääte Tuloilma-anturi Asiakirjatasku Sijoitus Toimitustapa GOLD RX GOLD CX Nostaminen Haarukkatrukilla Nosturilla Kokonaiset yksiköt Lämmönsiirrinosa toimitettu jaettuna kahteen kotelo-osaan ja roottoriin (vain GOLD RX) Mahdollinen lämmönsiirrinosan asennus (vain GOLD RX) Vaihtoehto Vaihtoehto Yhteiset vaihtoehdoille 1 ja Roottorin kallistuksen säätö Tiivistepellit/puhtaaksipuhallussektori Puristusrulla Punostiiviste Tiivistäminen Koristepellit Kuljetusvarmistukset, puhaltimet Versiot ja puhaltimen sijoitus GOLD RX GOLD CX Laiteosien liittäminen Puhallin-/suodatinosat Kiinnitys, koneen etupuoli Kiinnitys, koneen takapuoli Koristepellit Pikaliittimet Ilmaletkun liittäminen suodatinpaineanturiin Kanavaliitäntä Tuloilma-anturin asennus Sähkökytkennät, moottorisuoja- ja tiedonsiirtokaapelit (vain GOLD CX) Moottorisuoja Tiedonsiirtokaapelit Sähköliitäntä ,15 Ulkoisten kaapeleiden liittäminen GOLD RX GOLD CX Liitäntäsarjan asennus (vain GOLD CX) Mitat GOLD RX 100/ GOLD CX 100/ Liittimien selostus, ohjausyksikkö Oikeus muutoksiin pidätetään.

3 1. Asennus 1.5 Toimitustapa 1.1 Yleistä Henkilöstön on tutustuttava näihin ohjeisiin ennen koneelle suoritettavia töitä. Takuu ei korvaa koneelle tai sen osalle ostajan tai asentajan virheellisestä käsittelystä aiheutunutta vahinkoa, jos näitä ohjeita ei ole noudatettu Tyyppikilvet ovat koneen tarkastuspuolella ja koneen sähkökaapissa. Käytä tyyppikilven tietoja ottaessasi yhteyttä Swegoniin. Kone toimitetaan pakattuna. Mahdolliset lisätarvikkeet toimitetaan erillisinä. Poista suojakalvo vasta kun asennus on valmis. 1.2 Haalaus Ennen mahdollisen kuljetuslavan-/alustan irrotusta tulee harkita pitääkö kone haalata asennuspaikalle. 1.3 Mukana toimitetut osat Mukana toimitetut osat kuten käsipääte, koristepellit, säätöpellit, ruuvit, tuloilma-anturi ja asiakirjatasku toimitetaan koneen sisällä Käsipääte Käsipääte on varustettu 3 m kaapelilla ja pikaliittimellä. Kytkentä on selostettu kohdassa Käsipäätteen mukana toimitetaan seinäteline. Teline asennetaan koneen ulkopuolelle (ei ulkotiloihin) tai muuhun sopivaan paikkaan. Jatkokaapelin (8 m) saa lisätarvikkeena Tuloilma-anturi Anturi on varustettu 10 m kaapelilla ja pikaliittimellä. Asennus on selostettu kohdassa 1,12. Kytkentä on selostettu kohdassa GOLD RX GOLD RX 120 toimitetaan normaalisti viidessä osassa: kaksi puhallinosaa, kaksi suodatinosaa ja yksi lämmönsiirrinosa. Lämmönsiirrinosa voidaan toimittaa kahteen kotelo-osaan ja roottoriin jaettuna, jolloin roottori toimitetaan kallistettuna kuljetusalustalla (kuljetuskorkeus 2930 mm, pienin kuljetusleveys 2350 mm). Katso asennus luvusta 1.7. Muut mitat ja painot löytyvät luvusta 2.1. Lämmönsiirrinosa toimitettuna erillisenä yksikkönä Lämmönsiirrinosa toimitettu jaettuna kahteen kotelo-osaan ja roottoriin Roottori, Ø Asiakirjatasku Asiakirjatasku asennetaan koneen ulkosivulle tai muuhun sopivaan paikkaan Sijoitus Kone asennetaan vaakasuoraan tasaiselle ja tukevalle alustalle. Alustan tulee kestää koneen paino. Varmista asennuksen aikana sekä putkia ja kaapeleita liittäessäsi, että tarkastusluukut avautuvat esteettä ja sisäosat, esim. suodatinkasetit ja puhallinyksiköt, voi ottaa ulos koneesta. Tarkistustila Koneen eteen on jätettävä 1000 mm vapaata tilaa tarkistusluukkujen avaamiseksi Kuljetusalusta GOLD CX GOLD CX 120 toimitetaan kuutena erillisenä yksikkönä: kaksi puhallinosaa, kaksi suodatinosaa ja kaksi patterilämmönsiirrinosaa. Mitat ja painot löytyvät luvusta 2.2. Oikeus muutoksiin pidätetään. 3

4 1.6 Nostaminen Haarukkatrukilla Pyörivä lämmönsiirrin (vain GOLD RX). Muut osat HUOM! Korkea painopiste! L L L L HUOM! Varmista, että haarukat ovat riittävän pitkät! HUOM! Varmista, että haarukat ovat riittävän pitkät! Nosturilla Kokonaiset yksiköt HUOM! Käytä välitankoa! HUOM! Käytä välitankoa! HUOM! Korkea painopiste! Muut osat Pyörivä lämmönsiirrin (vain GOLD RX). 4 Oikeus muutoksiin pidätetään.

5 Lämmönsiirrinosa toimitettu jaettuna kahteen kotelo-osaan ja roottoriin (vain GOLD RX) HUOM! Käytä välitankoa! Kotelon yläosa Kotelon alaosa Oikeus muutoksiin pidätetään. 5

6 Roottori Irrota kiinnityspelti Poista puurimat Suojapelti HUOM! Nosta roottori varovasti, jotta se ei vahingoitu! Varmista, että nostoliinat ovat yläreunan suojapeltiä vasten. 6 Oikeus muutoksiin pidätetään.

7 1.7 Mahdollinen lämmönsiirrinosan asennus (vain GOLD RX) Jos lämmönsiirrinosa on toimitettu useissa osissa, se pitää koota. Sen voi tehdä kahdella tavalla. Vaihtoehtoa 1 kannattaa käyttää jos ylöspäin on riittävästi tilaa, koska se on yksinkertaisempi. Ellei tilaa ole riittävästi, käytä vaihtoehtoa 2. Jos lämmönsiirrinosa on toimitettu yhtenä kokonaisuutena, siirry lukuun Vaihtoehto 1 Irrota ylempi akselikiinnike ja tiivistepelti (2x) Akselikiinnike Kotelon alaosa Oikeus muutoksiin pidätetään. 7

8 Nosta roottori koteloon (katso luku 1.6). HUOM! TÄRKEÄÄ! Roottorin sileän puolen (ilman reikää) pitää olla puristusrullaa vasten! Toimi varoen, jotta roottori ei vahingoitu! Puristusrulla Navan puoli Asenna ylempi akselikiinnike ja tiivistepelti (2x) 8 Oikeus muutoksiin pidätetään.

9 Irrota nostosilmukat. Asenna ruuvit ja aluslevyt akselin päähän (2x) Irrota roottorin suojapelti Nosta kotelon yläosa alaosan päälle (katso luku 1.6). 2 x 6 2 x 4 Kiinnitä kotelon yläosa alaosaan kiertämällä mukana toimitetut ruuvit valmiisiin niittimuttereihin (yhteensä 20 kpl) Oikeus muutoksiin pidätetään. 9

10 Irrota sähkökaappi ja siirrä sivuun. Irrota puhallinmoottorien ja lämmönsiirtimen käyttömoottorin pikaliittimet. HUOM! Älä irrota päävirtakytkimen kaapeleita. Irrota lämmönsiirtimen moottori ja kiinnike (6 ruuvia). Siirrä moottori ja kiinnike kuvan mukaiseen asentoon ja lukitse väliaikaisesti kahdella ruuvilla. Aseta roottorin käyttöhihna moottorin hihnapyörälle. Irrota moottorin ja kiinnikkeen kaksi ruuvia. Siirrä moottori ja kiinnike alkuperäisiin paikkoihin. Kiinnitä moottori ja kiinnike (6 ruuvia). Kytke puhallinmoottorien ja lämmönsiirtimen käyttömoottorin pikaliittimet. Käännä sähkökaappi paikalleen ja kiinnitä. Katso myös Yhteiset vaihtoehdoille 1 ja Oikeus muutoksiin pidätetään.

11 1.7.2 Vaihtoehto 2 Irrota sähkökaappi ja siirrä sivuun. Irrota puhallinmoottorien ja lämmönsiirtimen käyttömoottorin pikaliittimet. HUOM! Älä irrota päävirtakytkimen kaapeleita. Irrota ylempi akselikiinnike ja tiivistepelti (2x) Kotelon alaosa Akselikiinnike Irrota lämmönsiirtimen moottori ja kiinnike (6 ruuvia). Irrota tiivistepelti ja letku. Oikeus muutoksiin pidätetään. 11

12 Nosta roottori sivulta kotelon alaosaan (katso luku 1.6). HUOM! TÄRKEÄÄ! Roottorin sileän puolen (ilman reikää) pitää olla puristusrullaa vasten! Toimi varoen, jotta roottori ei vahingoitu! Puristusrulla Navan puoli Asenna ylempi akselikiinnike ja tiivistepelti (2x) 12 Oikeus muutoksiin pidätetään.

13 Irrota roottorin suojapelti Asenna tiivistepelti ja letku. Irrota nostosilmukat. Asenna ruuvit ja aluslevyt akselin päähän (2x) Siirrä moottori ja kiinnike kuvan mukaiseen asentoon ja lukitse väliaikaisesti kahdella ruuvilla. Aseta roottorin käyttöhihna moottorin hihnapyörälle. Irrota moottorin ja kiinnikkeen kaksi ruuvia. Siirrä moottori ja kiinnike kuvan mukaiseen asentoon. Kiinnitä moottori ja kiinnike (6 ruuvia). Kytke puhallinmoottorien ja lämmönsiirtimen käyttömoottorin pikaliittimet. Käännä sähkökaappi paikalleen ja kiinnitä. Oikeus muutoksiin pidätetään. 13

14 Kotelon yläosa Irrota takapuolen peitepaneeli. Irrota tiivistepellit (2 kpl) Nosta kotelon yläosa sivulta kotelon alaosan päälle (katso luku 1.6). Asenna peitepaneeli ja tiivistepellit (2 kpl) 2 x 6 2 x 2 Kiinnitä kotelon yläosa alaosaan kiertämällä mukana toimitetut ruuvit valmiisiin niittimuttereihin (yhteensä 16 kpl) Katso myös Yhteiset vaihtoehdoille 1 ja Oikeus muutoksiin pidätetään.

15 1.7.3 Yhteiset vaihtoehdoille 1 ja Roottorin kallistuksen säätö L 0,5xL Kuvassa näkyy sopiva roottorin kallistus puhaltimen sijainnilla 1. Roottorin pitää aina olla kallistuneena suodatinta kohti. Tämä tarkoittaa, että roottori on kallistuneena toiseen suuntaan puhaltimen sijainnilla 2. Suurilla ilmavirroilla ja suurilla paineilla roottorin kallistuksen pitää olla suurempi. 0,5xL L Löysää hieman lukitusruuveja. Älä irrota akselikiinnikettä. Säädä roottorin kallistus säätöruuvien avulla. Kierrä säätöruuveja yhtä paljon. Kun kallistus on säädetty, kiristä lukitusruuvit. Oikeus muutoksiin pidätetään. 15

16 Tiivistepellit/puhtaaksipuhallussektori Punostiiviste Irrota tiivistepeltien/puhtaaksipuhallussektorin ruuvit. Aseta tiivistepellit/puhtaaksipuhallussektori niin, että harja on roottoria vasten. Asenna ja kiristä ruuvit Puristusrulla Roottorien punostiiviste (sininen) pujotetaan kehyksen reunan päälle roottorin molemmin puolin. Kiristä puristusrullaa roottorin napaa vasten, kunnes puristusrullaa ei voi enää pyörittää käsin Oikeus muutoksiin pidätetään.

17 Tiivistäminen Tiivistä tiivistepeltien/ puhtaaksipuhallussektorin nurkat sopivalla tiivistysaineella (4 kpl). Tiivistä kotelon ala- ja yläosan välinen sauma sopivalla tiivistysaineella/kitillä (etuja takapuoli). Tiivistä roottorin akselin tiivistepelti joka puolelta sopivalla tiivistysaineella (2 kpl). Oikeus muutoksiin pidätetään. 17

18 Koristepellit Koristepelti kiinnitetään itseporautuvilla ruuveilla valmiisiin reikiin. Koristepelti kiinnitetään valmiiksi asennetuilla M5- ruuveilla valmiiksi asennettuihin niittimuttereihin Oikeus muutoksiin pidätetään.

19 1.8 Kuljetusvarmistukset, puhaltimet Puhaltimissa on kuljetusvarmistukset (4x2 kpl/puhallin, yhteensä 48 kpl). Ne pitää irrottaa, katso kuva GOLD CX GOLD CX 120 toimitetaan oikea- tai vasenkätisenä puhaltimen sijoituksella 1, 2, 4 tai 5, katso kuvat alla. Toimitettu versio ja koneen asennus ilmenee tarrasta lämmönsiirtimen alaosassa. HUOM! Ohjausyksiköllä varustettu patterilämmönsiirrin asennetaan aina alatasolle. Tuloilmapuhallin on merkitty numerolla 1, poistoilmapuhallin numerolla 2. Merkintätarrat ovat puhallinosien sisällä. HUOM! Poistoilma alatasolla: konetta pitää nostaa vähintään 50 mm (pohjapalkin lisäksi), jotta vesilukko mahtuu paikalleen. Tämä tehdään asentamalla säädettävät tukijalat (lisävaruste, min. 24 kpl). Puhaltimen sijoitus 1 Puhaltimen sijoitus 2 x 48 Puhaltimen sijoitus 5, tuloilma ylhäällä Oikeakätinen Puhaltimen sijoitus 5, tuloilma alhaalla 1.9 Versiot ja puhaltimen sijoitus GOLD RX GOLD RX 120 toimitetaan oikea- tai vasenkätisenä puhaltimen sijoituksella 1 tai 2, katso kuva alla. Toimitettu versio ja koneen asennus ilmenee tarrasta lämmönsiirtimen alaosassa. Puhaltimen sijoitus 1 Puhaltimen sijoitus 2 Puhaltimen sijoitus 1 Puhaltimen sijoitus 2 Oikeakätinen Puhaltimen sijoitus 4, tuloilma ylhäällä Vasenkätinen Puhaltimen sijoitus 4, tuloilma alhaalla Puhaltimen sijoitus 1 Puhaltimen sijoitus 2 Vasenkätinen Ulkoilma Tuloilma Poistoilma Jäteilma Oikeus muutoksiin pidätetään. 19

20 1.10 Laiteosien liittäminen Luvun 1.10 kuvissa näkyy GOLD RX puhaltimen sijainnilla 2. Periaate on sama kaikissa muissa versioissa Puhallin-/suodatinosat Puhallin-, suodatin- ja lämmönsiirrinosat asennetaan päällekkäin toimitusversion mukaan, katso luku 1.9. Kiinnitä yläosa alaosaan kiertämällä mukana toimitetut ruuvit valmiisiin niittimuttereihin (yhteensä 4 kpl) Kiinnitys, koneen etupuoli Puhallin/suodatinosat asennetaan lämmönsiirrinosan viereen toimitusversion mukaan, katso luku 1.9. Puhallin/suodatinosat kiinnitetään koneen etupuolelta lämmönsiirrinosaan mukana toimitetuilla ruuveilla valmiisiin niittimuttereihin (yhteensä 2x4 kpl) Oikeus muutoksiin pidätetään.

21 Kiinnitys, koneen takapuoli Kiinnitys koneen takapuolelle voi tapahtua kahdella tavalla: sisäpuolelta tai ulkopuolelta. Ulkopuolista kiinnitystä (vaihtoehto 1) kannattaa käyttää jos koneen takana on riittävästi tilaa, koska se on yksinkertaisempi. Ellei tilaa ole riittävästi, kiinnitä sisäpuolelta (vaihtoehto 2). Peitekansi Vaihtoehto 1 Kiinnitys ulkopuolelta Irrota peitekansi ja peitekannen alla oleva eristys koneen takapuolelta. Puhallin-/suodatinosat kiinnitetään lämmönsiirrinosaan mukana toimitetuilla ruuveilla valmiisiin niittimuttereihin (yhteensä 2x4 kpl) Peitekansi ja eristys asennetaan paikalleen. Vaihtoehto 2 Sisäosien asennus. Puhallin-/suodatinosat kiinnitetään lämmönsiirrinosaan mukana toimitetuilla ruuveilla valmiisiin niittimuttereihin (yhteensä 2x4 kpl) Sisäpuolen kiinnityspisteet näkyvät kuvassa. Puhallinosan kiinnityspisteisiin käsiksi pääsyä varten kangasliittimet ja puhaltimet pitää irrottaa ja siirtää ulospäin tarkastusluukkua kohti. Ruuvit voidaan nyt kiristää kanavaliittimen aukon kautta. HUOM! Puhaltimia ei tarvitse irrottaa täysin! Oikeus muutoksiin pidätetään. 21

22 Koristepellit Paina koristepellit kiinni pohjapalkkiin. Kierrä yhteen kaksi koristepeltiä kuvan mukaisesti. Kiinnitä koristepellit pohjapalkin päihin. x2 (RX) x3 (CX) x2 x2 Kierrä yhteen kaksi koristepeltiä kuvan mukaisesti. Kiinnitä koristepellit pohjapalkin päihin. Paina koristepellit kiinni pohjapalkkiin. GOLD CX: Koristepellit kaapeliläpivienneillä asennetaan lämmönsiirrinosaan Oikeus muutoksiin pidätetään.

23 Pikaliittimet Kytke sähkökaapin ja puhaltimien väliset pikaliittimet. 1A 2A 3A 1B 2B 3B Kuvassa näkyy GOLD RX puhaltimen sijainnilla 2. Periaate on sama kaikissa muissa versioissa. 1A 2A 3A Tehoversio 1,2 1B 2B 3B Tehoversio 2 1A 2A 3A 1B 2B 3B 1A 2A 3A 1B 2B 3B Tehoversio 1,2 Tehoversio 2 Oikeus muutoksiin pidätetään. 23

24 Ilmaletkun liittäminen suodatinpaineanturiin Liitä suodattimen alla olevasta liittimestä tuleva letku suodatinpaineanturin +-liittimeen kuvan mukaisesti. Ilmaletkut on liitetty ilmaliittimiin (suodattimen alla) ja ovat kokoonkäärittyinä puhallin/suodatinosassa. Kuvassa näkyy GOLD RX puhaltimen sijainnilla 2. Periaate on sama kaikissa muissa versioissa Oikeus muutoksiin pidätetään.

25 1.11 Kanavaliitäntä Koneessa on nelikulmaiset kanavaliitännät, joihin kanava lukitaan työntölistoilla. Kanavat tulee eristää voimassa olevien määräysten ja alan normien mukaisesti Tuloilma-anturin asennus Tuloilman lämpötila-anturi asennetaan tuloilmakanavaan. Anturi pitää sijoittaa vähintään 1,5 m etäisyydelle koneesta. HUOM! Jos kone on varustettu lämmitys- ja/tai jäähdytyspatterilla, anturi pitää sijoittaa 1,5 m etäisyydelle näistä. 1. Mittaa ja merkitse anturin sijoituspaikka. 2. Poraa tuloilmakanavaan Ø 11 mm reikä. 3. Levitä tiivistysmassaa reiän ympärille ja kiinnitä anturi kahdella itseporautuvalla ruuvilla. 4. Kytke anturi koneen ohjauskortissa olevaan pikaliittimeen, katso A B A B A >= mm B = mm C = Ø 11 mm C Oikeus muutoksiin pidätetään. 25

26 1.13 Sähkökytkennät, moottorisuojaja tiedonsiirtokaapelit (vain GOLD CX) Sähkökytkennän saa tehdä valtuutettu sähköasentaja voimassa olevien säännösten mukaisesti. Irrota peiteluukut ja peitekannet sähkökaappien edestä. Kytke moottorisuojan kaapelit ja tiedonsiirtokaapelit ylemmän ja alemman sähkökaapin välillä alla kuvatulla tavalla. Peiteluukku Peitekansi Ylempi sähkökaappi Tiedonsiirtokaapelit Moottorisuojan kaapelit Alempi sähkökaappi Moottorisuoja GOLD CX 100 ja 120, tehoversio 1 Alemmasta sähkökaapsta tulevat kaapelit (valmiiksi kytketyt) kytketään ylempään sähkökaappiin seuraavasti. Vedä kaapelit ylempään sähkökaappiin peitepaneelissa ja sähkökaapissa olevien läpivientien läpi Tiedonsiirtokaapelit Versiosta riippuen ylemmästä sähkökaapista lähtee 2 tai 3 tiedonsiirtokaapelia (valmiiksi kytkettyjä), jotka kytketään alempaan sähkökaappiin. Vedä kaapelit alempaan sähkökaappiin peitepaneelissa ja sähkökaapissa olevien läpivientien läpi. Ylempi sähkökaappi Ohjauskortti alemmassa sähkökaapissa GOLD CX 120, tehoversio 2 Alemmasta sähkökaapsta tulevat kaapelit (valmiiksi kytketyt) kytketään ylempään sähkökaappiin seuraavasti. Vedä kaapelit ylempään sähkökaappiin peitepaneelissa ja sähkökaapissa olevien läpivientien läpi INTERNAL EIA-485 Ylempi sähkökaappi Yksi tai kaksi tiedonsiirtokaapelia on merkitty Anturi 1, 2, 3 tai 4 ja ne kytketään vastaaviin väyläliittimiin. Yksi tiedonsiirtokaapeli on merkitty EIA-485 ja se kytketään väyläliittimeen, joka on merkitty INTERNAL EIA Oikeus muutoksiin pidätetään.

27 1.14 Sähköliitäntä Sähkökytkennän saa tehdä valtuutettu sähköasentaja voimassa olevien säännösten mukaisesti. Syöttöjännite kytketään koneen ulkoiseen turvakytkimeen. Turvakytkimen liittimiin käsiksi pääsyä varten turvakytkimen peitekansi pitää irrottaa. HUOM! Varmista, että kohta 1.13 on suoritettu ennen jännitteensyötön kytkemistä (vain GOLD CX). Tapaturmavaara! GOLD RX/CX 100: 3-vaihe, 5-johtiminen, 400V -10/+15%, 50/60 Hz, 50 AT. GOLD RX/CX 120, tehoversio 1: 3-vaihe, 5-johtiminen, 400V -10/+15%, 50/60 Hz, 80 AT. GOLD RX/CX 120, tehoversio 2: 3-vaihe, 5-johtiminen, 400V -10/+15%, 50/60 Hz, 125 AT. L1 L2 L3 N PE Liittimet, turvakytkin L1 L2 L3 N PE Turvakytkin Oikeus muutoksiin pidätetään. 27

28 1,15 Ulkoisten kaapeleiden liittäminen GOLD RX Avaa tarkastusluukku lämmönsiirtimen edestä niin, että pääset käsiksi ohjausyksikköön. Koristepeltiä voi käyttää ulkoisten kaapelien kaapelikouruna. Irrota koristepellit ja käännä sivuun sopiva määrä kielekkeitä koristepeltien päissä. Pujota sitten kaapeli lämmönsiirrinosan koristepellin kaapeliläpivientien läpi. Asenna koristepellit. Vedä kaapelit edelleen sähkökaapin luo lämmönsiirrinosan sähkökaapin edessä olevan kumiläpiviennin läpi. Irrota huoltoluukku kaapelien asennuksen helpottamiseksi. Katso kaavio. HUOM! Koneen ulkopuolella ulkoiset tiedonsiirtokaapelit pitää asentaa vähintään 100 mm etäisyydelle virtakaapeleista GOLD CX Irrota lämmönsiirronosan alaosan luukku ja sähkökaapin kansi, jotta pääset käsiksi ohjausyksikköön. Koristepeltiä voi käyttää ulkoisten kaapelien kaapelikouruna. Irrota koristepellit ja käännä sivuun sopiva määrä kielekkeitä koristepeltien päissä. Pujota sitten kaapeli lämmönsiirrinosan koristepellin kaapeliläpivientien läpi. Asenna koristepellit. Vedä kaapelit edelleen sähkökaapin luo lämmönsiirrinosan sähkökaapin yläpuolella olevan kumiläpiviennin läpi. Katso kaavio. HUOM! Koneen ulkopuolella ulkoiset tiedonsiirtokaapelit pitää asentaa vähintään 100 mm etäisyydelle virtakaapeleista. Koristepelti Koristepelti Kaapeli Huoltoluukku Kaapeli Peitekansi sähkökaappi Peiteluukku Sähkörasian ohjauskortti Sähkökaapin ohjauskortti 28 Oikeus muutoksiin pidätetään.

29 1.16 Liitäntäsarjan asennus (vain GOLD CX) Liitäntäsarjan asennus on selostettu liitäntäsarjan TBLZ-42 ohjeissa 2. Mitat 2.1 GOLD RX 100/120 M 56* N O N 137 P P Sähköliitäntä * Eristetyllä kotelolla varustettujen kanavatarvikkeiden yhteydessä kone toimitetaan ilman liitäntäpäätyä. Koko A B D E F G H I J K L M N O P Paino, kg 100/ Osapainot Suodatinosa 529 kg/kpl Puhallinosa 875 kg/kpl Lämmönsiirrinosa, koottu kg. Lämmönsiirrinosa, jaettuna kahteen kotelo-osaan ja roottoriin Kotelon alaosa = 494 kg Kotelon yläosa = 270 kg Roottori = 410 kg Kuljetusalusta = 190 kg Oikeus muutoksiin pidätetään. 29

30 2.2 GOLD CX 100/120 M 56* N O N 137 P Sähköliitäntä P Koko A B D E F G H I J K L M N O P Paino, kg 100/ Osapainot Suodatinosa 529 kg/kpl Puhallinosa 875 kg/kpl Lämmönsiirrinosa 880 kg/kpl 30 Oikeus muutoksiin pidätetään.

31 3. Liittimien selostus, ohjausyksikkö Ethernet Digitaaliset tulot, liittimet 46-57, ovat pienjännitetuloja. Analogisten tulojen, liitin 30-35, tuloimpedanssi on 66 kω. EIA-232/Modem Liitin Toiminto Huomautus 1-4 Ei käytössä 5,6 Lämmitysveden kiertovesipumppu Vapaa kosketin, maks. 12 A/AC1, 5 A/AC3, 250 VAC. Sulkeutuu lämmöntarpeen yhteydessä. 7,8 Jäähdytys on/off, vaihe 1 Vapaa kosketin, maks. 12 A/AC1, 5 A/AC3, 250 VAC. Sulkeutuu jäähdytystarpeen yhteydessä. 9,10 Jäähdytys on/off, vaihe 2 Vapaa kosketin, maks. 12 A/AC1, 5 A/AC3, 250 VAC. Sulkeutuu jäähdytystarpeen yhteydessä. 11,12 Toimintatavan ilmaisu, pieni ilmavirta Vapaa kosketin, maks. 12 A/AC1, 5 A/AC3, 250 VAC. Sulkeutuu pienen ilmavirran yhteydessä. 13,14 Toimintatavan ilmaisu, iso ilmavirta Vapaa kosketin, maks. 12 A/AC1, 5 A/AC3, 250 VAC. Sulkeutuu ison ilmavirran yhteydessä. 15,16 Summahälytys A (1) Vapaa kosketin, maks. 12 A/AC1, 5 A/AC3, 250 VAC. Sulkee tai katkaisee (asetus) lauenneen A-hälytyksen yhteydessä. 17,18 Summahälytys (B) (2) Vapaa kosketin, maks. 12 A/AC1, 5 A/AC3, 250 VAC. Sulkee tai katkaisee (asetus) lauenneen B-hälytyksen yhteydessä. 19,20,21 Toimintatavan ilmaisu Vapaa kosketin, maks. 12 A/AC1, 5 A/AC3, 250 VAC. 19 NC, 20 C, 21 NO. Sulkeutuu käynnin yhteydessä. 22,23,24 Peltien ohjaus 230 VAC. 22 ohjattu vaihe, 23 kiinteä vaihe, 24 nollajohdin. 22 on jännitteellinen käynnin aikana. 25,26 Ohjausjännite ulos Ohjausjännite 230 VAC. Suurin kuorma on 1,5 A. Katkaistaan turvakytkimellä ja kuormittaa varoketta. 27,28,29 Liittimet EIA verkolle 27 tiedonsiirtoliitäntä A/RT+, 28 tiedonsiirtoliitäntä B/RT-, 29 GND/COM. 30,31 Tehostus, tuloilma 0-10 VDC tulo. Tulosignaali vaikuttaa tuloilmavirtaan/paineen asetusarvoon. 32,33 Tehostus, poistoilma 0-10 VDC tulo. Tulosignaali vaikuttaa poistoilmavirtaan/paineen asetusarvoon. 34,35 Ulkoinen asetusarvon siirto 0-10 VDC tulo. Vaikuttaa tuloilman lämpötilan asetusarvoon tuloilmasäädön yhteydessä. Poistoilmatehostus vaikuttaa poistoilman lämpötilaan. Vaikutus ±5 C. FTR-säätö vaikuttaa PI/ TI-erotukseen. Ero ei voi olla alle <0 C. PI/TI-ero pienenee tulosignaalin kasvaessa. Aktivoidaan käsipäätteellä. 36,37 Vertailujännite 10 VDC tulo. Suurin kuorma on 2 ma. 38,39 Ulkoinen ulkolämpötila-anturi 38 GND, 39 signaali. Liitäntä ulkoiselle digitaaliselle ulkolämpötilan anturille. 40,41 Ulkoinen PI/Huoneanturi 40 GND, 41 signaali. Liitäntä ulkoiselle digitaaliselle poistoilman/huonelämpötilan anturille. 42,43 Portaaton jäähdytyksen ohjaus 0-10 VDC jäähdytystulo. Suurin kuormitus 2 ma 10 VDC jännitteellä. 44,45 Ohjaus, ylim. säätöporras/ paluukiertopelti Ohjauslähdön toiminto valitaan käsipäätteellä. Suurin kuormitus 2 ma 10 VDC jännitteellä. 46,47 Ulkoinen pieni ilmavirta Ulkoinen kosketintoiminto. Ohjaa kytkinkellon pysähdyksistä pieneen ilmavirtaan. 48, 49 Ulkoinen iso ilmavirta Ulkoinen kosketintoiminto. Ohjaa kytkinkellon pysähdyksistä tai pienestä ilmavirrasta isoon ilmavirtaan. 50,51 Ulkoinen hälytys 1 Ulkoinen kosketintoiminto. Valittavana sulkeutuva/katkaiseva. GOLD-koneeseen saa ulkoisen hälytyksen. 52,53 Ulkoinen hälytys 2 Ulkoinen kosketintoiminto. Valittavana sulkeutuva/katkaiseva. GOLD-koneeseen saa ulkoisen hälytyksen. 54,55 Ulkoinen palo-/savutoiminto Ulkoinen palo-/savutoiminto. Sillattu toimitettaessa. Yhteys liittimien 54 ja 55 välillä käytön aikana. Kun yhteys katkeaa, toiminto ja hälytys laukeavat. 56,57 Ulkoinen pysäytys Koneen pysäytys katkaisevalla koskettimella. Sillattu toimitettaessa. Yhteys liittimien 56 ja 57 välillä käytön aikana. Yhteyden katkaisu pysäyttää koneen. 58,59 Ohjausjännite* Ohjausjännite 24 VAC. Liittimien yhteenlaskettu maksimikuorma on 16 VA. Katkaistaan turvakytkimellä. 60,61 Ohjausjännite* Ohjausjännite 24 VAC. Liittimien yhteenlaskettu maksimikuorma on 16 VA. Katkaistaan turvakytkimellä. * GOLD 100/120: Jos tarvittava kuormankestävyys on yli 16 VA, käytä liittimiä 201 (G) ja 202 (G0). Liittimien yhteenlaskettu maksimikuorma on 48 VA. Oikeus muutoksiin pidätetään. 31

32 32 Oikeus muutoksiin pidätetään.
