1 [presentation title] via >Insert >Header & Footer Ilmanvaihdon viat ja puutteet Sisäilmaongelmien merkittävin aiheuttaja? Kiwa Inspecta Kaisa Wallenius Johtava asiantuntija Tietopäivä Roadshow Oulu

2 Ilmanvaihto Painesuhteet Putkistot Automaatio Lämmitys Materiaalit Vauriot Tiiveys Riskit Talotekniikka Rakenteet Kosteusrasitus Päästölähteet Vuodenaika Ulkoiset olosuhteet Käyttö ja huolto Toiminta Käyttäjämäärät Tarkastukset ja huollot 2

3 3

4 Ilmanvaihdon termejä Ilmanvaihto (engl. ventilation) tarkoittaa sisäilman laadun ylläpitämistä ja parantamista rakennuksen ilmaa vaihtamalla Painovoimainen Koneellinen poisto Koneellinen tulo-poisto Ilmastointi (engl. air conditioning) tarkoittaa sisäilman lämpötilan ja kosteuden hallintaa tuloja kierrätysilmaa käsittelemällä Nykyisin lähes kaikki uusiin rakennuksiin rakennetaan tulo-poistoilmanvaihto lämmöntalteenotolla varustettuna Ilmanvaihtojärjestelmä voi olla kohteesta riippuen vakioilmavirralla toimiva tai tarpeenmukaisesti ohjattu Kuvan lähde: Sandberg, E. (toim.) Sisäilmasto ja ilmastointijärjestelmät, Ilmastointitekniikka osa 1 4

5 Sisäilmastohaittoja aiheuttavat ilmanvaihdon ongelmat 1) Ilmanvaihdon haitalliset vaikutukset rakennuksen painesuhteisiin 2) Ilmamäärien riittämättömyys ja ilmanjaon ongelmat 3) Ilmanvaihtojärjestelmän toimiminen epäpuhtauslähteenä 4) Lämpöolosuhteisiin ja vetoon liittyvät haitat 5) Meluhaitat Puutteiden taustalla olevat syyt moninaisia: Huollon puutteet, suunnittelun puutteet, asennusvirheet, säätövirheet, ohjelmointivirheet, käyttövirheet ja laiteviat 5

6 IV-tutkimukset sisäilmaselvityksen yhteydessä Koneet Käyntiajat Suodattimet IV-järjestelmän puhtaus Suojaamattomat mineraalivillapinnat Tulo- ja poistoilmamäärien mittaukset otoksena runkokanavista/pääte-elimistä ja tarkastelu suunniteltuihin arvoihin ja käyttäjämääriin nähden Painesuhteiden seurantamittaukset Pölynkoostumusnäytteet Sisäilman CO2, T, RH% seurantamittaukset 6

7 Rakennuksen painesuhteet Rakennuksen painesuhteilla tarkoitetaan rakennuksen sisäilman ja ulkoilman välisiä sekä rakennuksen eri osien välisiä ilmanpaine-eroja. Paine-erot aiheutuvat tuulen, lämpötilaeron ja ilmanvaihdon yhteisvaikutuksesta. Ilmanvaihdon avulla voidaan vaikuttaa rakennuksen painesuhteisiin merkittävästi. Suomen oloissa ilmanvaihto suunnitellaan yleensä alipaineiseksi. Ilmanvaihdon epätasapainoisuus on useimmiten syynä haitallisen suurten paine-erojen syntyyn. Koneellinen poistoilmanvaihto aiheuttaa yleensä suurimmat paine-erot vaipan yli. Kuvan lähde: Kattoliitto ry 7

8 Miksi suuret paine-erot ovat haitallisia? Sisätilan liian suuri alipaineisuus ulkoilmaan tai alapohjaan nähden voi aiheuttaa sisäilman laatua huonontavia vuotoilmavirtauksia mm. tekniikkakanaaleista, ryömintätilasta, rakennusvaipan eristekerroksen kautta tai maaperästä. Toisaalta myös sisätilan pitkään jatkuva ylipaineisuus ulkoilmaan nähden on haitallista, koska se voi aiheuttaa sisäilman kosteuden tunkeutumista ja tiivistymistä rakenteeseen. Myös rakennuksen sisällä voi esiintyä haitallisia vuotoilmavirtauksia tilasta tai kerroksesta toiseen kuten porrashuoneesta asuntoihin, likaisista tiloista kuten keittiöstä tai wc- ja pesutiloista oleskelutiloihin tai kellarikerroksesta ensimmäiseen kerrokseen. 8

9 Kuvan lähde: 9

10 Case: Tuloilman vajauksesta johtuva sisätilojen voimakas alipaineisuus 10

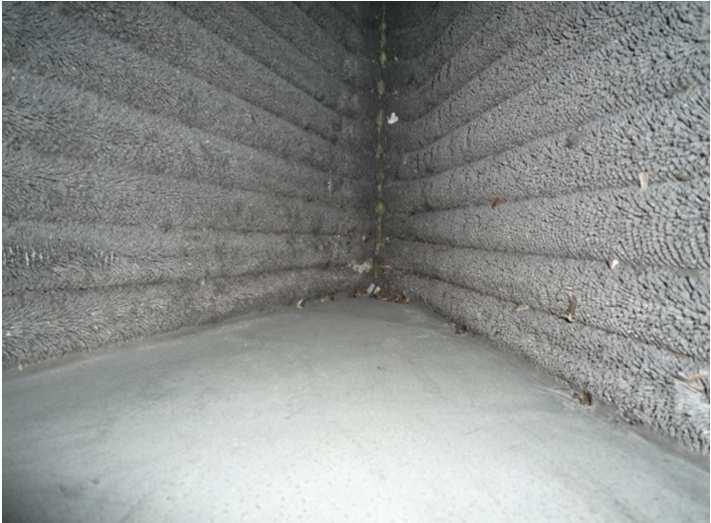

11 Syitä tuloilman vajaukseen 11

12 Alipaineisuus pieneni huoltotoimenpiteiden jälkeen 12

13 Tulo yhteensä vain 80% poistosta Palvelualue Tulo yhteensä l/s Mitattu / suunniteltu Poikkeama suunnitteluarvosta % Poisto yhteensä l/s Mitattu / suunniteltu Poikkeama suunnitteluarvosta % TK1 A-osa 2100 / % 2920 / % pohjoispääty TK2 A-osa 2600 / % 3500 / % eteläpääty TK3 Keittiö ja 2400 / % 2500 / % ruokala TK4 Liikuntasali 1050 / % 1400 / % Yhteensä 8150 / % / % 13

14 Ilmamäärien riittämättömyys ja ilmanjaon ongelmat Ilmanvaihdon riittämättömyys voi johtua siitä, että suunnitellut ilmamäärät ja/tai ilmanjako eivät vastaa rakennuksen nykyistä käyttöä tai siitä, että toteutuneet ilmavirrat ovat suunniteltua pienempiä ja/tai ilmanjako ei toimi suunnitellusti. Ilmamäärien riittämättömyys on yleisintä painovoimaisessa ilmanvaihdossa. 14

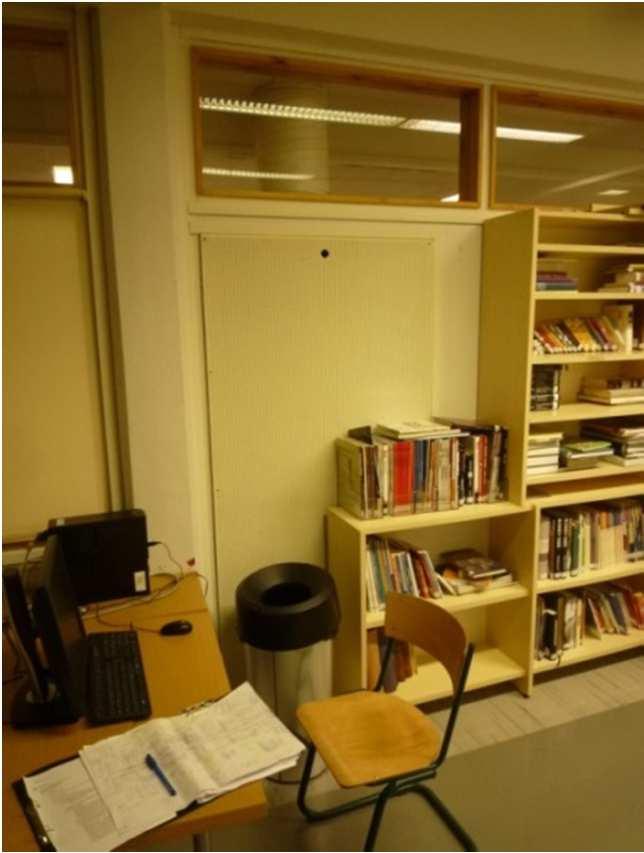

15 Case: Tuloilmalaitteiden edessä virtausesteitä 15

16 Ilmanvaihtojärjestelmän epäpuhtauslähteet 1) Rakennustuotteiden sisältämät Rakenneaineiset kanavat ja kammiot Rikkonaiset tai suojaamattomat mineraalivillapinnat 2) Rakennusaikana kertyvät Jos työmaan pölynhallinta ja IV-järjestelmän suojaus epäonnistuvat tuloilmajärjestelmä voi likaantua rakennuspölystä 3) Käytön aikana kertyvät Tuloilmajärjestelmän likaantumiseen vaikuttavat ulkoilman epäpuhtauslähteet, suodatusjärjestelmä, ulkoilma-aukon sijainti, veden ja lumen erotusmenetelmät, koneiden ja kanaviston tiiveys 16

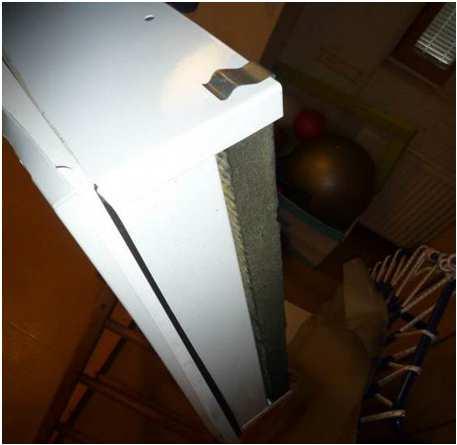

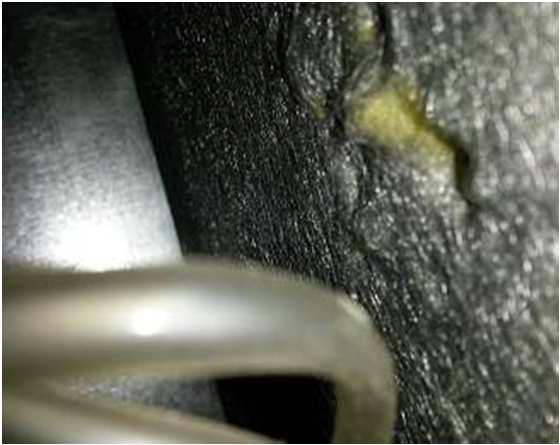

17 Case: Suojaamattomia tai rikkonaisia mineraalivillalähteitä tuloilmajärjestelmässä 17

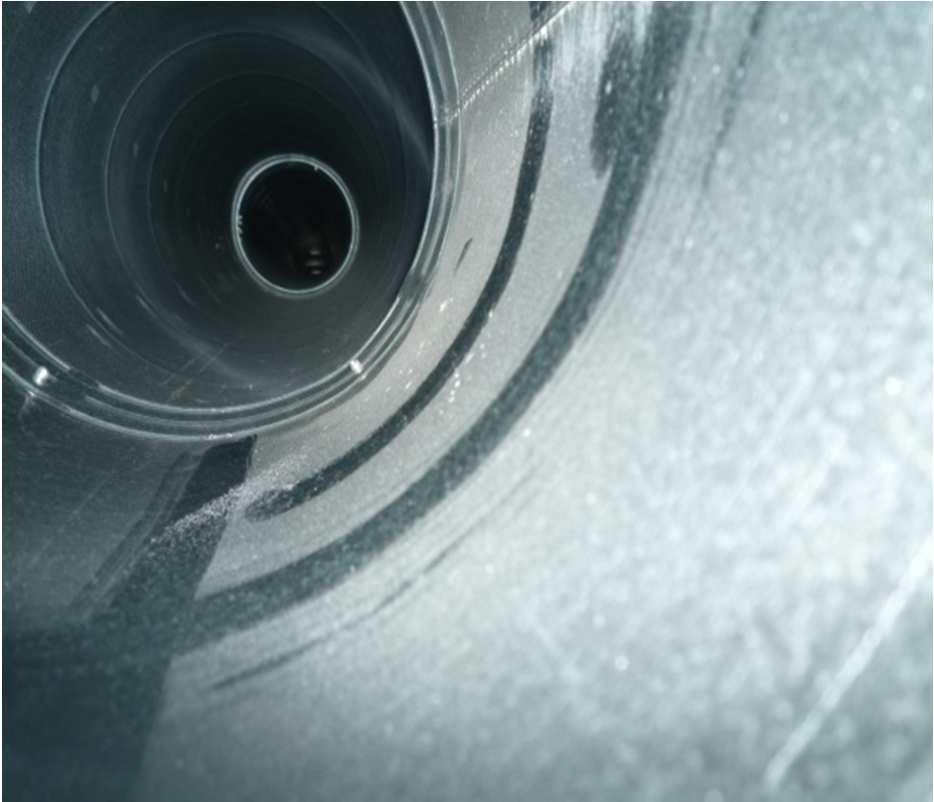

18 Case: Rakennuspölyä tuloilmajärjestelmässä Pölynkoostumusanalyysi: Orgaanisia kuituja sekä tavanomaista huonepölyä, kuten hilsehiukkasia ja tekstiilikuituja Hienojakoista mineraaliaineista kuten kiillemineraaleja, maasälpää, karbonaatteja ja talkkia Teollisia mineraalivillakuituja Betonipölyä Sinkki-rikkaita ja rauta-rikkaita partikkeleita 18

19 Case: Ohivuodot suodattimilta 19

20 Lämpöolosuhteisiin ja vetoon liittyvät haitat Taustalla usein ilmanvaihdon ja ilmastoinnin toimintaan liittyvät syyt Vetoaistimukseen vaikuttavat ilman lämpötila, lämpösäteily ja ilman liikenopeus Tuloilma- tai kierrätysilmalaitteiden puhalluksen aiheuttaman vedon syitä: Liian kylmä ilmasuihku, liian suuri ilmavirta, ilmavirran väärä suuntaus, väärä laitetyyppi tai ilmasuihkun edessä oleva este, joka muuttaa ilmasuihkun suuntaa Liian korkeiden huonelämpötilojen syitä: Suuri sisäinen lämpökuorma, riittämätön ilmanvaihtuvuus toimintaan ja henkilökuormaan nähden, jäähdytyksen puute, tuloilmamäärien pienentäminen vetovalitusten tähden 20

21 Ilmanvaihdon aiheuttamat meluhaitat Meluhaittoihin vaikuttavat mm. seuraavat tekijät: Korkeat puhaltimien kierrosnopeudet Korkeat kanavanopeudet Kanavien ilmavirtojen säätö kuristussäädöllä Epätiiviiden kanavien vuotoilmasta syntyvä melu Puutteelliset äänenvaimentimet Puhaltimien ja/tai moottoreiden laakeriviat tai puutteelliset kiinnitykset Äänitekninen suunnittelu parantunut 2000-luvulla haitat vähentyneet 21

22 Kehittämistarpeita Rakennuksen painesuhteiden hallinta Kiinteistön huoltotoiminnan kehittäminen Suunnittelutyön kehittäminen Vikadiagnostiikkamenetelmien kehittäminen 22
