1 Ilmanvaihdon suunnittelu tasapainoon ja käyttöajan ulkopuolinen ilmanvaihto SuLVI suunnittelijaseminaari Vikke Niskanen / Granlund Oy

2 Mikä mies? Vikke Niskanen DI, Aalto-yliopisto 2013 Erilaisia LVI-suunnitteluun liittyviä suunnittelu- ja asiantuntijatehtäviä Granlund Oy:ssä vuodesta 2011 IV-suunnittelun toisinajattelija Muutama IV-suunnittelureferenssi:

3 Esityksen tavoite Tavoittena on käydä läpi uusien rakentamismääräysten kohdat jotka vaikuttavat IVsuunnitteluun seuraavilta osin: Ilmanvaihdon suunnittelu tasapainoon Käyttöajan ulkopuolisen ilmanvaihdon suunnittelu Käydä läpi ajatuksia em. kohtiin liittyen suunnitteluesimerkkien kautta Tavoitteena on että esityksen jälkeen kuulijoilla on uusia ideoita em. suunnitteluyksityiskohtiin Tarkoituksena ei ole käydä läpi absoluuttista totuutta ja yhtä ainoaa suunnitteluratkaisua

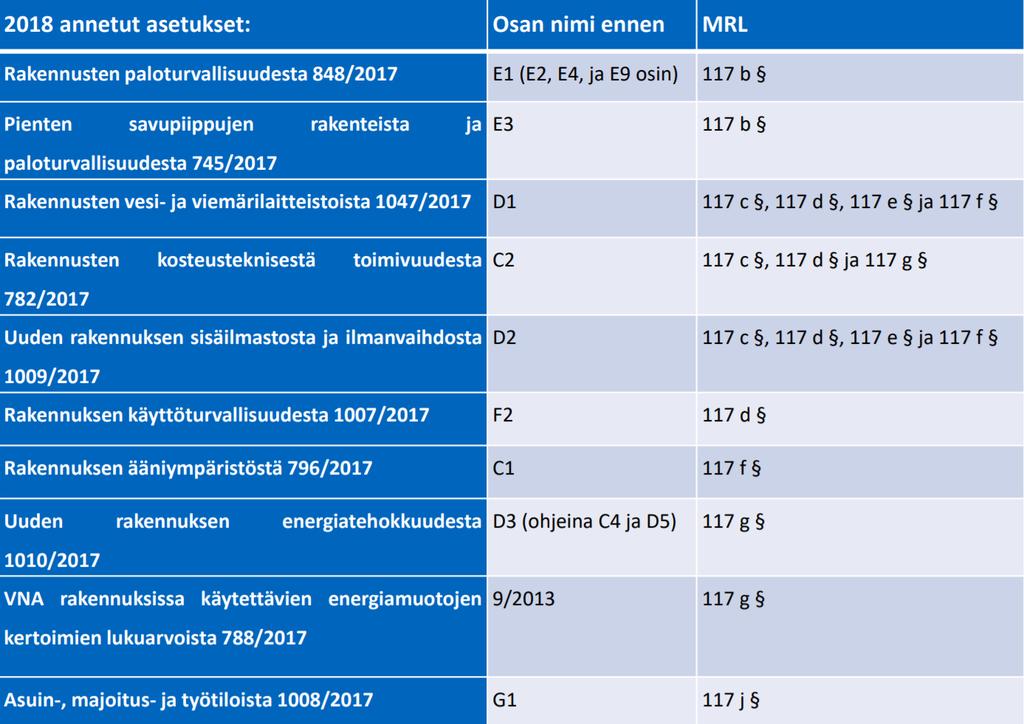

4 Uudet rakentamismääräykset voimaan IV-suunnittelua koskevat asetukset

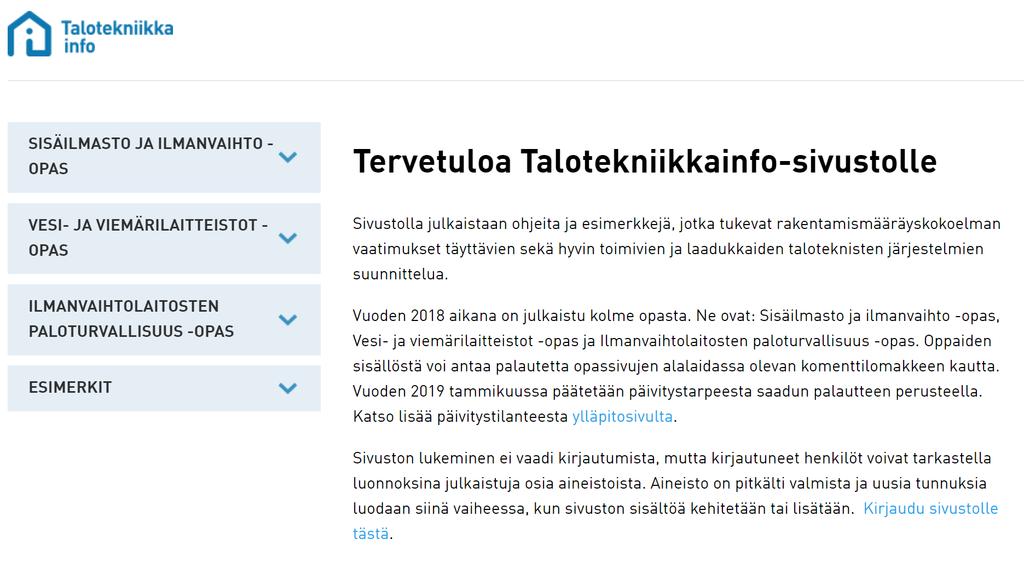

5 Wanha D2 Wanha D1 Wanha E7

6 Ilmavirtojen suunnittelu tasapainoon

7 Ilmavirtojen suunnittelu tasapainoon Suunnitteluideoita Yhden IV-koneen palvelualue ja mitoitus kannattaa suunnitella tasapainoon Likaisille poistoille tulo-/poistokone jossa levy-/glykoli-lto Ei huippuimuria likaiselle poistolle, parempi tasapaino ilmanvaihdossa ja elinkaaritalous Likaiset tilat pidettävä alipaineisina suhteessa muihin tiloihin, tuodaan tuloilma palvelualueen ulkopuolelle Ei oteta likaisten poistojen korvausilmaa eri koneilta joissa ilmamääräsäätö -> riski painesuhteiden vaihteluun Ammattikeittiön rasvapoistolle ja yleisilmanvaihdolle voi toteuttaa samaa periaatetta glykoli-lto:lla, vaatii hyvällä rasvanerotuksella (esim. UV-valo) varustetut huuvat

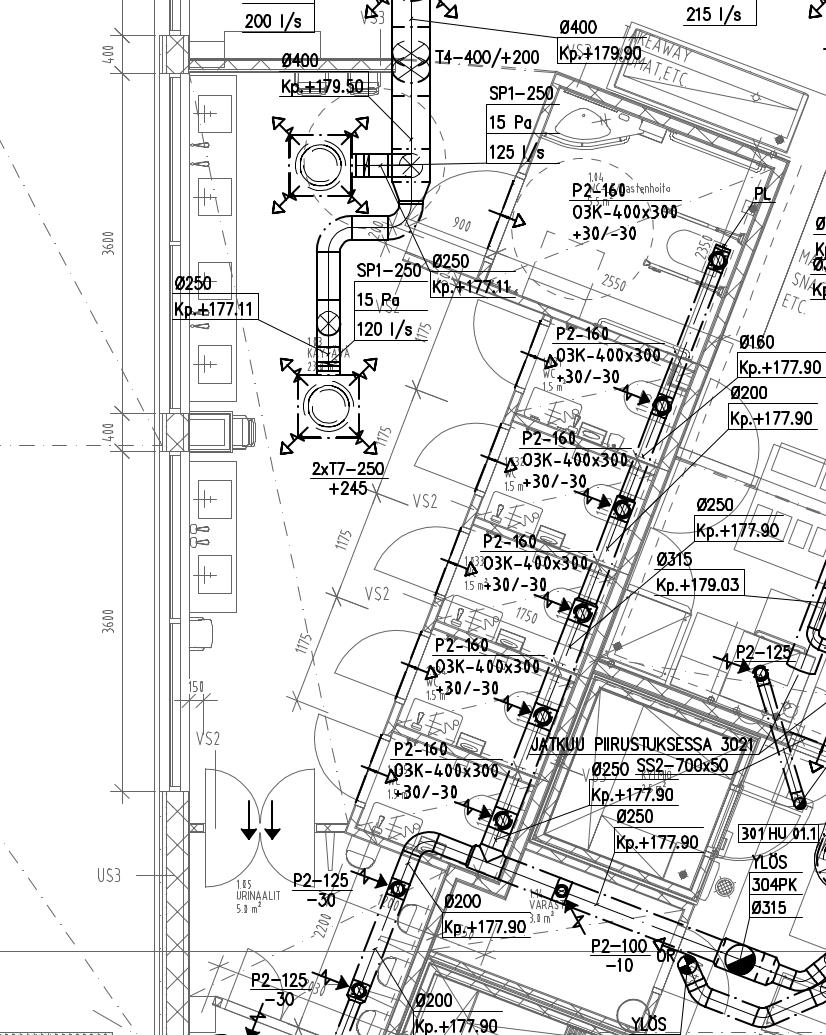

8 Ilmavirtojen suunnittelu tasapainoon Suunnitteluesimerkkejä, WC-tilat Tuloilma WC-tilojen eteiseen Poistoilma siirtoilmana WCkoppeihin Vaikka WC-tilojen ulkopuolella IVkoneessa on IMS-järjestelmä, rakennuksen IV pysyy aina tasapainossa (järjestelmien keskinäiset painesuhteet eivät muutu)

9 Ilmavirtojen suunnittelu tasapainoon Suunnitteluesimerkkejä, WC-tilat Tuloilma WC-tilojen ulkopuolelle Poistoilma siirtoilmana WC-koppeihin siirtoilmasäleiköillä Vaikka WC-tilojen ulkopuolella IVkoneessa on IMS-järjestelmä, rakennuksen IV pysyy aina tasapainossa (järjestelmien keskinäiset painesuhteet eivät muutu) HUOM! Siirtoilmareitti suunniteltava siten, ettei synny suuria paine-eroja tilojen välille

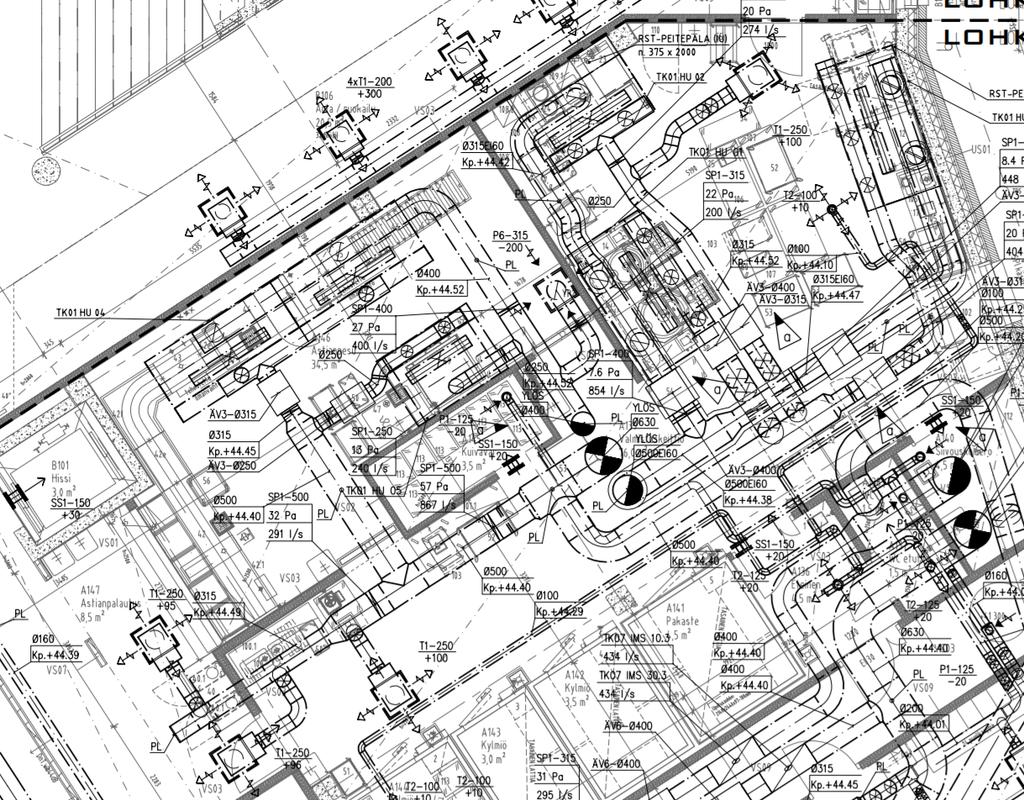

10 Ilmavirtojen suunnittelu tasapainoon Suunnitteluesimerkkejä, ammattikeittiö Keittiön oltava alipaineinen suhteessa viereisiin tiloihin Suunnitellaan keittiön IV-kone tasapainoon Tuodaan osa tuloilmasta keittiön ulkopuolelle HUOM! Siirtoilmareitti suunniteltava siten, ettei synny suuria paine-eroja tilojen välille

11 Ilmavirtojen suunnittelu tasapainoon Suunnitteluesimerkkejä, erillispoistot Kaikille erillispoistoille suunniteltava korvausilma Korvausilma voidaan tuoda toisen IV-koneen säätövyökkeellä esim. IMS-pellillä Kannattaa pohtia mittauksen periaate, toteutetaanko ilmamäärävai paine-eromittauksella?

12 Ilmavirtojen suunnittelu tasapainoon Suunnitteluesimerkkejä, erillispoistot Kaikille erillispoistoille suunniteltava korvausilma Korvausilma voidaan myös tarvittaessa omalla IV-koneella Kuvan esimerkissä maalauskaapin 0,5 m3/s korvausilmaa ei ollut mahdollista toteuttaa yleisilmanvaihdosta

13 Ilmavirtojen suunnittelu tasapainoon Suunnitteluesimerkkejä, ilmavirtojen mittaus Olisi mukava tietää myös käytännössä miten ilmavirrat toteutuvat (ei pelkästään käyttöönoton mittaukset) Esim. ultraäänimittauksella varustettuja IMS-peltejä voi käyttää ilmavirran mittaukseen Kenttäväylän kautta tieto reaaliaikaisena rakennusautomaatioon Mahdollista toteuttaa myös pelkkä mittausosa ilman säätöä

14 Käyttöajan ulkopuolinen ilmanvaihto

15 Käyttöajan ulkopuolinen ilmanvaihto Case opetusrakennukset Normaali ilmanvaihto 4 l/s/m2 Asetuksen mukainen minimi 0,15 l/s/m2 n. 4 % mitoitusilmavirrasta Ei ole mahdollista toteuttaa pelkästään kierroksia tiputtamalla IV-koneesta Käydään läpi muutama suunnitteluvaihtoehto Aiheesta tehty todella hyvä gradu, kannattaa tutustua jos aihe kiinnostaa:

16 Käyttöajan ulkopuolinen ilmanvaihto Case opetusrakennukset - suunnitteluratkaisut VE1: säädetään IV-konetta pienemmälle kierrosnopeudelle Ilmamäärät isommat kuin asetuksen vaatimus Ei ole kiellettyä, mutta energiaa kuluu turhaan Tasapainotus saattaa heitellä, suositellaan väljää runkomitoitusta ja staattisen paineen takaisin saamisen mitoitusta Yksi vaihtoehto tasapainotuksen hallintaan on lohkokohtainen säätö ja mittaus HUOM! Ilman on vaihduttava kaikissa tiloissa ja paine-eron vaipan yli oltava vakio -> huonetiloissa saa tapahtua pientä vaihtelua

17 Käyttöajan ulkopuolinen ilmanvaihto Case opetusrakennukset - suunnitteluratkaisut VE2: pulssihuuhtelu Voidaan toteuttaa IV-koneiden jaksottaisella käytöllä Tasapaino pysyy ja helppo toteuttaa VE3: oma IV-kone käyttöajan ulkopuolista ilmanvaihtoa varten Varmasti toimii Tuplakanavat -> vievät tilaa Lisäinvestointi

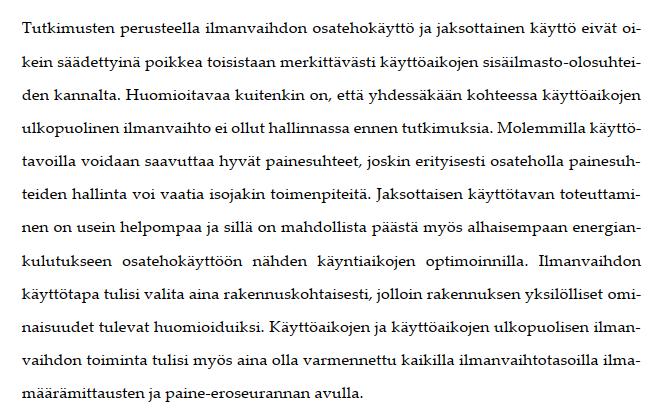

18 Käyttöajan ulkopuolinen ilmanvaihto Case opetusrakennukset - suunnitteluratkaisut Tiivistelmä Antti Alangon gradusta:

19 Kysymyksiä? Vikke Niskanen p
