1 Prosella Scandinavian Oy info@prosella.com LS4000-lukkosarja

2 400A suoratelkinen kalustelukko, numerokoodi. PBK400AP-H PBK400AZ-H 3.5x0 PBK400AP-Z PBK400AZ-Z pcs NUMERO- Huom! Näppäimistöä on saatavana joko muovisena tai sinki ynä! PBK400AP-Z PBK400AP-H AP-Z L - mallinen vastalevy Materiaali = Teräs B00 30 Nikkeli Ø5mm holkki Materiaali = Teräs PBK.RO5 Ø3 Ø ø (Levyn paksuus 6-8mm) Musta Asennuskuva 8

3 400B suoratelkinen kalustelukko, RFID + numerokoodi Plastic PBK400BP-H (vaaka) PBK400BP-Z (pysty) kpl 3.5x0 RFID+ PBK400BP-Z PBK400BP-H BP-Z Tilaa lukkojen mukana tarvi ava määrä RFID-kor eja. (Kor eja on mahdollista lata lisää myöhemminkin.) Intelligent lock Intelligent lock Intelligent lock Intelligent lock 400C suoratelkinen kalustelukko, sormenjälki ja numerokoodi PBK400CZ-H kpl PBK400CZ-Z 3.5x0 SORMENJÄLKI JA NUMERO PBK400CZ-Z PBK400CZ-H CZ-Z

4 40A jousitelkinen kalustelukko, numerokoodilla. PBK40AP-H (vaaka) PBK40AP-Z (pysty) kpl PBK40AZ-H (vaaka) PBK40AZ-Z (pysty) 3.5x0 NUMERO- Huom! Näppäimistöä on saatavana joko muovisena tai sinki ynä! PBK40AP-Z PBK40AP-H Vastalevy painikesalpalukolle Materiaali = Teräs B00 Nikkeli AP-Z ø (Levyn paksuus 6-8mm) Ø5mm holkki Materiaali = Teräs PBK.RO5 Musta Asennuskuva Ø3 Ø6 8

5 40B jousitelkinen kalustelukko, RFID ja numerokoodi PBK40BP-H pcs PBK40BP-Z 3.5x0 RFID+ PBK40BP-Z PBK40BP-H BP-Z Tilaa lukkojen mukana tarvi ava määrä RFID-kor eja. (Kor eja on mahdollista lata lisää myöhemminkin.) Intelligent lock Intelligent lock Intelligent lock Intelligent lock 40C jousitelkinen kalustelukko, sormenjälki ja numerokoodi PBK40CZ-H pcs PBK40CZ-Z 3.5x33 SORMENJÄLKI JA NUMERO PBK40CZ-Z PBK40CZ-H CZ-Z

6 403A kääntyvätelkinen kalustelukko, numerokoodi PBK403AP-H (vaaka) PBK403AP-Z (pysty) PBK403AZ-H (vaaka) PBK403AZ-Z (pysty) 3.5x0 NUMERO- Huom! Näppäimistöä on saatavana joko muovisena tai sinki ynä! kpl PBK403AP-Z PBK403AP-H AP-Z (Levyn paksuus 6-8 mm) ø Asennuskuva B00 (vakio) ø6 3

7 403B kääntyvätelkinen kalustelukko, RFID ja numerokoodi PBK403BP-H kpl PBK403BP-Z 3.5x0 RFID+ PBK403BP-Z PBK403BP-H BP-Z Tilaa lukkojen mukana tarvi ava määrä RFID-kor eja. (Kor eja on mahdollista lata lisää myöhemminkin.) Intelligent lock Intelligent lock Intelligent lock Intelligent lock 403C kääntyvätelkinen kalustelukko, sormenjälki ja numerokoodi PBK403CZ-H pcs PBK403CZ-Z 3.5x33 SORMENJÄLKI JA NUMERO PBK403CZ-Z PBK403CZ-H CZ-Z

8 404A kääntyvätelkinen parioven lukko, numerokoodi PBK404AP-H (vaaka) PBK404AP-Z (pysty) PBK404AZ-H (vaaka) PBK404AZ-Z (pysty) 3.5x0 NUMERO- Huom! Näppäimistöä on saatavana joko muovisena tai sinki ynä! kpl PBK404AP-Z PBK404AP-H AP-Z Ø (Levyn paksuus 6-8 mm) Asennuskuva ø

9 404B kääntyvätelkinen parioven lukko, RFID ja numerokoodi PBK404BP-H kpl PBK404BP-Z 3.5x0 RFID+ PBK404BP-Z PBK404BP-H BP-Z Tilaa lukkojen mukana tarvi ava määrä RFID-kor eja. (Kor eja on mahdollista lata lisää myöhemminkin.) Intelligent lock Intelligent lock Intelligent lock Intelligent lock 404C kääntyvätelkinen parioven lukko, sormenjälki ja numerokoodi PBK404CZ-H kpl PBK404CZ-Z 3.5x0 SORMENJÄLKI JA NUMERO PBK404CZ-Z PBK404CZ-H CZ-Z

10 405A hakalukko, numerokoodi. PBK405AP-H (vaaka) PBK405AP-Z (pysty) PBK405AZ-H (vaaka) PBK405AZ-Z (pysty) 3.5x0 NUMERO- Huom! Näppäimistöä on saatavana joko muovisena tai sinki ynä! pcs PBK405AP-Z PBK405AP-H AP-Z ø Ø Ø Asennuskuva 3 40

11 405B hakalukko, RFID ja numerokoodi PBK405BP-H kpl PBK405BP-Z 3.5x0 RFID+ PBK405BP-Z PBK405BP-H BP-Z Tilaa lukkojen mukana tarvi ava määrä RFID-kor eja. (Kor eja on mahdollista lata lisää myöhemminkin.) Intelligent lock Intelligent lock Intelligent lock Intelligent lock 405C hakalukko, sormenjälki ja numerokoodi PBK405CZ-H kpl PBK405CZ-Z 3.5x0 SORMENJÄLKI JA NUMERO PBK405CZ-Z PBK405CZ-H CZ-Z

12 4605A -pistelukitus metallikalusteille, numerokoodi PBK4605AP-H (vaaka) PBK4605AZ-H (vaaka) PBK4605AP-Z (pysty) PBK4605AZ-Z (pysty) 3.5x0 NUMERO- Huom! Näppäimistöä on saatavana joko muovisena tai sinki ynä! kpl PBK4605AP-Z PBK4605AP-H AP-Z Asennuskuva Ø ø6 Lukossa Auki 6 ø Ø4. 6 6

13 4605B -pistelukitus metallikalusteille, RFID ja numerokoodi PBK4605BP-H kpl PBK4605BP-Z 3.5x0 RFID+ PBK4605BP-Z PBK4605BP-H BP-Z Tilaa lukkojen mukana tarvi ava määrä RFID-kor eja. (Kor eja on mahdollista lata lisää myöhemminkin.) Intelligent lock Intelligent lock Intelligent lock Intelligent lock 4605C -pistelukitus metallikalusteille, sormenjälki ja numerokoodi PBK4605CZ-H kpl PBK4605CZ-Z 3.5x0 SORMENJÄLKI JA NUMERO PBK4605CZ-Z PBK4605CZ-H CZ-Z

14 4700A vetolaatikoston sarjalukko, numerokoodi Vasenkätinen Oikeakätinen PBK4700APL-H PBK4700AZR-H PBK4700APL-Z PBK4700AZR-Z 3.5x0 NUMERO- Huom! Näppäimistöä on saatavana joko muovisena tai sinki ynä! kpl PBK4700APL-Z PBK4700APR-Z PBK4700APL-H AP-Z PBK4700APR-H D=4. Ø5.5 SL500 FQX SL500 6 Tangon pituus: SL500 mm P000 kpl Tangon pituus: SL500 mm (Levyn paksuus 6-8 mm) P8 3 kpl Tanko L=500 kpl P00 3 kpl 4700 Vasenkätinen lukko 4700 Oikeakätinen lukko Tanko L=500 kpl A005 kpl 6 6 A005 kpl Voidaan asentaa kaappeihin ja laatikostoihin A000 3pcs

15 4700B vetolaa koston sarjalukko, RFID ja numerokoodi PBK4700BPR-4H kpl PBK4700BPR-4Z 3.5x0 RFID+ PBK4700BPR-Z PBK4700BPR-H BPR-Z Tilaa lukkojen mukana tarvi ava määrä RFID-kor eja. (Kor eja on mahdollista lata lisää myöhemminkin.) Intelligent lock Intelligent lock Intelligent lock Intelligent lock 4700C vetolaa koston sarjalukko, sormenjälki ja numerokoodi PBK4700CZR-4H pcs PBK4700CZR-4Z 3.5x0 SORMENJÄLKI JA NUMERO PBK4700CZR-Z PBK4700CZR-H CZR-Z

16 4700 sarjalukko ja kaatumisen estävä mekanismi, numerokoodi Ø= Ø 6 D= 4mm PBK4700APR/BPR/CPR-4H/Z-SL500.FQX-P8 PBK4700AZR/BZR/CZR-4H/Z-SL500.FQX-P kpl SL500.FQX-P kpl Tangon pituus D=4. Ø sarjalukko etupaneeliin, numerokoodi Tangon pituus Ø= Ø 6 D= 4mm PBK4700APR/BPR/CPR-4H/Z-SL500-P0 PBK4700AZR/BZR/CZR-4H/Z-SL500-P kpl SL500-P kpl 4. Ø A

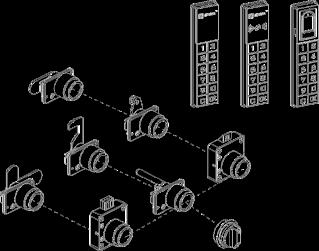

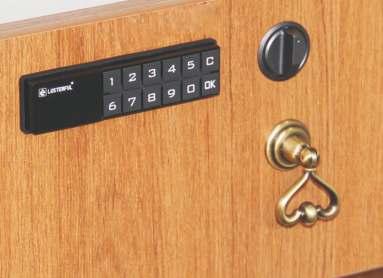

17 Lukkojen näppäimistöt: 4000A tavallinen koodilukko: lukko avataan näppäilemällä numerokoodi. 4000B RFID + numerokoodi: lukon voi avata numerokoodilla tai etälue avalla kor lla. 4000C sormenjälkilukko: lukon voi avata numerokoodilla tai sormenjäljellä Vaakamallinen näppäimistö Mitä eri äänet ja valot tarkoi avat: Pystymallinen näppäimistö nro Nimi Äänimerkki Valo Merkitys Näppäimen painallus Lyhyt piippaus Valo päällä Näppäimen painallus rekisteröity Lukkojen ominaisuudet Tekniset edot Avaus Pitkä piippaus Valo päällä Salasanan vaihto Pitkä piippaus Virhe Kaksi lyhyttä piippausta Hälytys Yhtäjaksoinen piippaus Paristo tyhjenemässä Lukon avaamisen jälkeen kuuluu 3 lyhyttä piippausta. Valo päällä Valo vilkkuu äänimerkin tahtiin Valo vilkkuu äänimerkin tahtiin Valo vilkkuu äänimerkin tahtiin Syötetty koodi on oikea, lukko avautuu. Salasana vaihdettu onnistuneesti. Uusi salasana on käytössä. Toiminto on väärä, näppäilyllä ei ole vaikutusta. Jos väärä koodi syötetään 4 kertaa, hälyttää lukko 60 sekuntia. Paristo on tyhjenemässä. Vaihda paristot.. Lukot viimeistellään maalaamalla ja laserkaiverruksella. Lukkojen ulkonäkö on kustomoitavissa.. Erillinen lukkosylinteri on USA-standardin mukainen, Ø6 mm. Se on käytännöllinen ja helpos asenne ava. 3. Lukko toimii kahdella AAA-paristolla. Paristojen käy öikä on normaalioloissa jopa vuo a. Paristojen ansiosta lukko on riippumaton kiinteistön sähkönsyötöstä. 4. Lukkoja voi käy ää puu- ja metallikalusteissa toimistoissa, kotona ja julkisissa loissa. 5. Käy äjien ryhmähallinta ja master-avaimet mahdollistavat käytännöllisen keskitetyn käy äjienhallinnan. Käy äjien ryhmähallintajärjestelmä Punainen avain Punainen avain Musta avain Virtalähde Virrankulutus valmiustilassa Virrankulutus käytettäessä Käyttölämpötila Käyttöpaikan suositeltava kosteus Matalan käyttöjännitteen hälytys Materiaali Asennuskohteen paksuus Väri x AAA paristo < 5µA < 0mA -0 ~50 0%~80% <.6V, lukko voidaan vielä avata 00 krt. näppäimistö muovia, lukkorunko sinkitty metallilevy: 0,5-5mm puulevy:6-8mm musta, kromi tai kustomoitu väri Punainen avain

18 4000A numerokoodilukon käy ö Paristojen asennus Avaa paristokotelon kansi ja aseta paristot paikoilleen. Sulje paristokotelon kansi ja paina mitä tahansa näppäintä. Jos valo syttyy ja äänimerkki kuuluu, paristot on asennettu oikein. Avauskoodin asetus Ensimmäisen koodin asetus Oletuskoodi on 0. Koodiksi voi valita minkä tahansa - 5 merkkiä pitkän numerosarjan. Esimerkki : Vaihdetaan oletuskoodi 0 koodiin Paina näppäintä 0 (vanha koodi) Paina näppäintä C 3 Paina näppäimiä Paina näppäintä OK, 5 (uusi koodi) kuulet pitkän piippauksen Koodi on vaihdettu onnistuneesti Koodi = Avauskoodin vaihto Älä unohda uutta koodia! Esimerkki : Vaihdetaan avauskoodi koodiin Paina näppäimiä (vanha koodi) Paina näppäintä C 3 Paina näppäimiä (uusi koodi) 4 Paina näppäintä OK, kuulet pitkän piippauksen 5 Koodi on vaihdettu onnistuneesti Koodi = Lukon avaus Näppäile oikea koodi Paina näppäintä OK, kuulet pitkän piippauksen Älä unohda uutta koodia! 3 Käännä nuppia myötäpäivään Kääntösuunta 4 Käännä nuppi auki-asentoon, lukitus on avattu onnistuneesti AUKI Nupin asento Huom! Jos syötät oikean koodin, mutta lukko ei aukea, tarkasta ) että paristot eivät ole tyhjät, ) että nuppi on kunnolla lukitusasennossa.

19 Lukitseminen Käännä nuppia vastapäivään Käännä nuppi lukitusasentoon. Lukko on lukittu onnistuneesti. Nupin asento Kääntösuunta LUKOSSA Hälytys Jos lukkoon syötetään väärä koodi 4 kertaa peräkkäin, hälyttää lukko 60 sekunnin ajan. Hälytys loppuu, kun lukkoon syötetään oikea koodi. 60s Koodi = Paristojen vaihtaminen Jos avaamisen jälkeen kuuluu 3 lyhyttä merkkiääntä, ovat paristot loppumassa. Avaa paristokotelon kansi, vaihda paristot uusiin ja sulje kansi. Käy äjien hallinta LS4000 järjestelmän koodilukoissa on mahdollista hallita käy äjiä yksi äin tai ryhminä. Ryhmähallinnan voi toteu aa loppukäy äjä tai kalustetoimi aja.. Yleiset hallintatoimet Yleisistä hallintatoimista vastaa loppukäyttäjä ja siihen kuuluu ryhmien rekisteröinti ja koodien nollaus. Ryhmän rekisteröin Esimerkki: Hallinnoi -n käyttäjää rekisteröimällä heidät ryhmäksi. PUNAINEN AVAIN Liu uta lukon kansi auki, jolloin hallinta-avaimen liitin tulee näkyviin. LIITIN Aseta punainen avain liittimeen, jolloin kuulet pitkän merkkiäänen ja lukko avautuu. Rekisteröinti on tällöin onnistunut. PUNAINEN AVAIN 3 Poista punainen avain ja liu uta kansi kiinni. 4 Varmista avaimen rekisteröinti () Vaihda oletuskoodi 0 joksikin muuksi (kts. ohjeet aiempaa) () Laita punainen avain lukkoon ja uusi koodi palautuu oletuskoodiksi. Tämä ilmaisee, että punainen avain on rekisteröity onnistuneesti. 5 4 Toista vaiheet -4 kaikille lukoille, jotka haluat lisätä samaan ryhmään. PUNAINEN AVAIN Huomaa: Kun punainen avain liitetään ensimmäisen kerran, se rekisteröi lukon. Tämän jälkeen avain nollaa koodin. Jos käyttäjä ei määrittele lukkoon koodia, on lukko muiden määriteltävissä. Avauskoodin nollaus (resetoin ) Jos käyttäjä unohtaa avauskoodin, on se mahdollista nollata punaisella avaimella. Esimerkki: Käyttäjä on unohtanut lukon avauskoodin. PUNAINEN AVAIN Liu uta lukon kansi auki, jolloin hallinta-avaimen liitin tulee näkyviin. LIITIN Aseta punainen avain liittimeen, jolloin kuulet pitkän merkkiäänen ja lukko avautuu. Koodin nollaus on tällöin onnistunut. PUNAINEN AVAIN

20 3 Nollaus on onnistunut ja avauskoodiksi on palautunut oletuskoodi 0 avauskoodi = 0 4 Poista punainen avain ja liu uta kansi kiinni. 5 Toista vaiheet -4 kaikille lukoille, jotka haluat nollata. 4 6 Nollauksen jälkeen, muuta oletuskoodi aiempien ohjeiden mukaan. HUOM! () Vain rekisteröidyt lukot voidaan nollata. () Jos käyttäjä unohtaa rekisteröimättömän lukon koodin, ota yhteyttä lukon toimittajaan.. Edistyneet hallintatoimet Edistyneet hallintatoimet mahdollistavat kalustetoimi ajalle punaisten avaimien hallinnan. Täten pystytään poistamaan lukkoja hallintaryhmistä. Hallintaryhmärekisteri on edistyny ä käy äjähallinta, joka suoritetaan ennen kuin punaisia avaimia rekisteröidään ryhmien hallintaa varten. Asiakkaat voivat valtuu aa jälleenmyyjän / kalustevalmistajan suori amaan nämä toimet ennen lukkojen toimi amista. Esimerkki: Luo hallintaryhmärekisteri MUSTA AVAIN Liu uta lukon kansi auki, jolloin hallinta-avaimen liitin tulee näkyviin. LIITIN Aseta musta avain liittimeen, jolloin kuulet pitkän merkkiäänen ja lukko avautuu. Rekisteröinti on tällöin onnistunut. MUSTA AVAIN 3 Varmista avaimen rekisteröinti () Vaihda oletuskoodi 0 joksikin muuksi (kts. ohjeet aiempaa) () Laita musta avain lukkoon ja uusi koodi palautuu oletuskoodiksi. Tämä ilmaisee, että musta avain on rekisteröity onnistuneesti. 4 Poista musta avain ja liu uta kansi kiinni. 5 4 Toista vaiheet -4 kaikille lukoille, jotka haluat rekisteröidä hallintaryhmään. Lukon poisto ryhmästä Lukko voidaan poistaa ryhmästä, jolloin se irtautuu ryhmähallinnasta Esimerkki: Lukon poistaminen ryhmästä Liu uta lukon kansi auki, jolloin hallinta-avaimen liitin tulee näkyviin. LIITIN Aseta musta avain liittimeen, jolloin kuulet pitkän merkkiäänen ja lukko avautuu. Lukon poisto ryhmästä on onnistunut. MUSTA AVAIN 3 Poista musta avain ja liu uta kansi kiinni. 4 Varmista ryhmästä poisto () Paina näppäintä 0 ja sitten OK. Jos lukko avautuu on poisto suoritettu. 5 Toista vaiheet -4 kaikille lukoille, jotka halutaan poistaa ryhmästä. 0 4 Huomio: Kun lukko on poistettu ryhmästä, voidaan se rekisteröidä punaisella avaimella uudestaan. Kun lukko on poistettu ryhmästä, tulee käyttäjän vaihtaa avauskoodi aiempien ohjeiden mukaan.

21 4000B, RFID + numerokoodi, lukon käy ö Hallintakor en ohjelmoin (käy äjän lisäys- ja käy äjän poisto-kor t). Ennen näppäimistön asentamista kalusteeseen. paina ohjelmoin painike lukon takaa pohjaan ja aseta paristot paikoilleen (tai kytke ulkoinen virtalähde). Vapauta ohjelmoin painike vasta, kun lukon valo sy yy. Lukko on nyt kor ohjelmoin lassa. en Ohjelmoi hallintakor : Vie tyhjä kor lukon kor nlukijan päälle. Kor ohjelmoituu käy äjän lisäys-kor ksi. Kun kuulet äänimerkin vie toinen tyhjä kor lukijan päälle. Tämä kor ohjelmoituu käy äjän poisto-kor ksi. Kun olet ohjelmoinut nämä kaksi kor OK poistuaksesi ohjelmoin lasta. a, paina Ohjelmointipainike Ulkoisen virtalähteen liitin Käy äjäkor en ohjelmoin. Vie käy äjän lisäys-kor lukon kor nlukijan päälle. Lukon valo sy yy ja lukko on ohjelmoin - lassa. Kortinlukija. Vie käy äjän kor kor nlukijan päälle. Kun kuulet äänimerkin, vie käy äjän lisäyskor kor nlukijan päälle poistuaksesi ohjelmoin lasta. Huom! Jokaiseen lukkoon voi ohjelmoida maks. 0 käy äjäkor a. Kun 0. kor on rekisteröity, kuuluu 5 äänimerkkiä. Käyttäjän kortti Käyttäjän lisäys Kortinlukija Käy äjäkor en poisto. Vie käy äjän poisto-kor lukon kor nlukijan päälle. Lukon valo sy yy ja lukko on ohjelmoin - lassa. Kortinlukija. Vie käy äjän kor kor nlukijan päälle. Kun kuulet äänimerkin, vie käy äjän poistokor kor nlukijan päälle poistuaksesi ohjelmoin lasta. Huom! Lukemalla useamman käy äjäkor n voit poistaa kaikki kyseiset kor t. Käyttäjän kortti Käyttäjän poisto Kortinlukija Kaikkien käy äjäkor en poisto. Vie käy äjän poisto-kor lukon kor nlukijan päälle. Lukon valo sy yy ja lukko on ohjelmoin - lassa. Kortinlukija. Vie käy äjän lisäys-kor lukon kor nlukijan päälle. Kun kuulet äänimerkin, vie käy äjän poisto-kor lukijan päälle poistuaksesi ohjelmoin lasta. Käyttäjän lisäys Käyttäjän poisto Kortinlukija Kortinlukija Lukon avaaminen käy äjän kor lla Paina OK ak voidaksesi lukon toiminta laan. Lukon valo sy yy. Kun kuulet äänimerkin, vie käy äjän kor lukon kor nlukijan päälle. Valo välähtää kaksi kertaa ja kuulet kaksi äänimerkkiä. Nyt voit avata lukon kääntämällä nupista Numeerisen avauskoodin ohjelmointi tapahtuu samoin kuin edellä mallissa 4000A.

22 4000C, sormenjälki + numerokoodi, lukon käy ö Hallintakäy äjän sormenjäljen ohjelmoin. Ennen näppäimistön asentamista kalusteeseen. paina ohjelmoin painike lukon takaa pohjaan ja aseta paristot paikoilleen (tai kytke ulkoinen virtalähde). Vapauta ohjelmoin painike vasta, kun lukon valo sy yy. Lukko on nyt sormenjälkien ohjelmoin lassa. Ohjelmoi hallintakäy äjän sormenjälki: Aseta sormi lukijalle. Kun kuulet äänimerkin, poista sormi lukijalta ja paina OK poistuaksesi ohjelmoin lasta. (Huom! Varmistuaksesi, e ä ohjelmoin on onnistunut, ohjelmoi vähintään kaksi sormenjälkeä. Lukolle voi määri ää yht. 0 hallintakäy äjän sormenjälkeä.) Ohjelmointipainike Ulkoisen virtalähteen liitin Hallintakäyttäjän sormenjälki Käy äjän sormenjäljen ohjelmoin. Aseta hallintakäy äjän sormi lukijalle. Kun lukon valo sy yy ja kuulet merkkiäänen, on lukko käy äjien sormenjälkien ohjelmoin lassa.. Ohjelmoi käy äjän sormenjälki: Aseta käy äjän sormi lukijalle. Kun kuulet merkkiäänen, sormen voi o aa pois. Paina OK poistuaksesi ohjelmoin - lasta. Huom! Jokaiseen lukkoon voi ohjelmoida maks. 0 käy äjää. Kun 0. käy äjä on ohjelmoitu, valo välähtää 5 kertaa. Hallintakäyttäjän sormenjälki Käyttäjän sormenjälki Kaikkien käy äjien sormenjälkien poisto. Aseta hallintakäy äjän sormi lukijalle vähintään 5 sekunniksi. Poista sormi, kun valo välähtelee toistuvas ja kuulet 5 merkkiääntä. Lopuksi paina OK poistuaksesi ohjelmoin lasta. 5 sek. Hallintakäyttäjän sormenjälki Lukon avaaminen käy äjän sormenjäljellä. Paina OK ak voidaksesi lukon toiminta laan. Lukon valo sy yy ja kuulet äänimerkin. Vie sormi lukijalle. Valo välähtää kertaa ja kuuluu äänimerkkiä. Voit nyt avata lukon kääntämällä nupista. Käyttäjän sormenjälki Numeerisen avauskoodin ohjelmointi tapahtuu samoin kuin edellä mallissa 4000A.

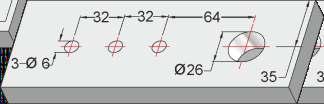

23 LS400 v3 lukon asennusohje Ennen asennusta tulee asennuskohteeseen porata reiät seuraavan piirustuksen mukaises. Keskikohta Huom! Eri lukkojen ominaisuudet saa avat poiketa tämän esi een edoista. Ennen asennusta tulee ruuveille porata reiät valitun lukon mukaises. Lukon ja nupin tarvitsemien reikien keskikoh en on oltava samassa linjassa!. Valitse lukko. Asenna holkki 3. Aseta lukko paikalleen R05. levyn takaa ja kiinnitä ruuveilla. 4- depth 8 A B 3 35 Levyn paksuus 6-8 mm B A Yhdistä johdot lukon, paristokotelon ja näppäimistön välille. Paina näppäimistö iviis kiinni levyyn. Niputa ylimääräinen johto siis s paristokotelon taakse ja kiinnitä paristokotelo ruuveilla. Johto paristokotelolle Johto lukolle Johto paristokotelolle Vastalevyn asennus Vastalevy

24 LS405 v3 lukon asennusohje Ennen asennusta tulee asennuskohteeseen porata reiät seuraavan piirustuksen mukaises. Keskikohta Huom! Eri lukkojen ominaisuudet saa avat poiketa tämän esi een edoista. Ennen asennusta tulee ruuveille porata reiät valitun lukon mukaises. Lukon ja nupin tarvitsemien reikien keskikoh en on oltava samassa linjassa!. Valitse lukko. Asenna holkki 3. Aseta lukko paikalleen R05. levyn takaa ja kiinnitä ruuveilla. A 6 7 levyn paksuus 6-8 mm 6 syvyys 8 B B A Yhdistä johdot lukon, paristokotelon ja näppäimistön välille. Paina näppäimistö iviis kiinni levyyn. Niputa ylimääräinen johto siis s paristokotelon taakse ja kiinnitä paristokotelo ruuveilla. Johto paristokotelolle Johto lukolle Johto paristokotelolle Vastalevyn ja lukitustapin asennus Vastalevyn asennus -oviseen kohteeseen Lukitustapin asennus -oviseen kohteeseen 80 tappi

25 Tuotekoodien selitykset A. Painikesalpalukko, numerokoodi esim. PBK40AP-H PBK 40 A P H Väri Malli Näppäimistön tyyppi Näppäimistön materiaali Lukon malli P Z H Z Vaakamalli Pystymalli B. Mul -lukko etupaneeliin, numerokoodi esim. PBK4700AZL-4H PBK 4700 A Z L 4 H Väri Malli Näppäimistön tyyppi Näppäimistön materiaali Kätisyys Kiskon nousu mm Lukon malli P Z H Z Vaakamalli Pystymalli C. Painikesalpalukko, RFID + numerokoodi esim. PBK40BP-Z PBK 40 B P Z Väri Malli Näppäimistön tyyppi Näppäimistön materiaali Lukon malli H Vaakamalli Z Pystymalli D. Multilukko etupaneeliin, sormenjälki + numerokoodi esim. PBK4700CZR-4H PBK 4700 C Z R 4 H Väri Malli Näppäimistön tyyppi Näppäimistön materiaali Kätisyys Kiskon nousu mm Lukon malli H Vaakamalli Z Pystymalli Värikoodit Mallikoodit PBK MC Kuvaus Matta kromi H Z A B C P Z Kuvaus Vaakamalli Pystymalli Numerokoodi RFID-kortti Sormenjälki
