1 osaamista ja innovaatioita Tuoteuutuudet, kevät 2017

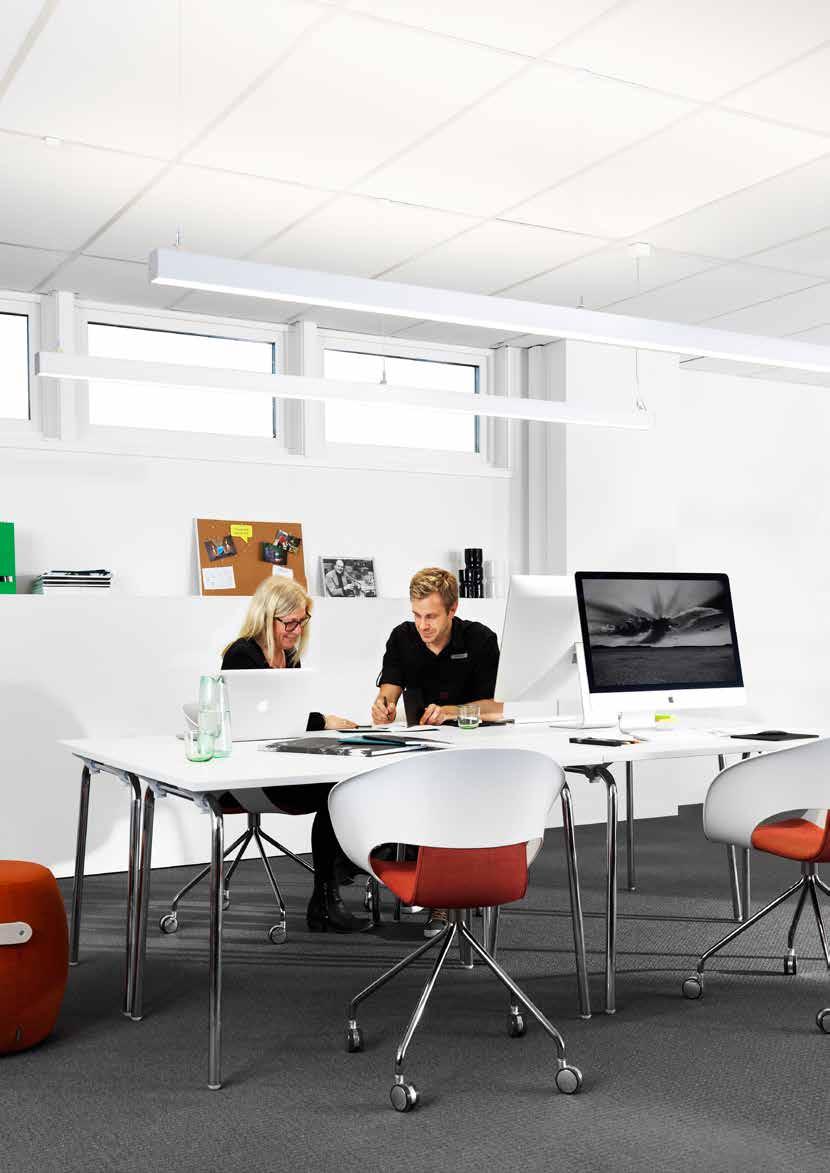

2 Älykästä valaistusta Valonohjauksen avulla saadaan aina oikea määrä valoa sinne, missä sitä tarvitaan. Läsnäolon ja luonnonvalon havaitsevat tunnistimet varmistavat energiansäästön optimaalisella tavalla ja lisäävät samalla valaistuksen käyttömukavuutta. Hyvin suunniteltu valaistus on tärkeää myös ihmisten hyvinvoinnille. Hyvä valo vaikuttaa positiivisesti ihmisten keskittymiskykyyn ja vireystilaan.

3 Yksinkertainen, tehokas, ergonominen ja taloudellinen......sellainen on Fagerhultin helposti asennettava e-sense -valonohjausjärjestelmä. Se tarjoaa runsaasti erilaisia vaihtoehtoja toimistoihin, luokkahuoneisiin, myymälöihin ja ulkotiloihin ja ohjaa valon oikealla tavalla oikeaan paikkaan ja oikeaan aikaan. Autamme löytämään oikean e-sense-järjestelmän juuri sinun projektisi tarpeisiin. BrightSwitch Kylpyhuoneiden, vaatehuoneiden ja erilaisten varastotilojen smartswitch-valonohjausratkaisu on saanut seuraajan, joka on nimeltään BrightSwitch. Se koostuu master-valaisimesta ja enintään viidestä orjavalaisimesta, joita ohjataan master-valaisimeen integroidulla PIR-tunnistimella relelähdön kautta. Järjestelmän ohjelmointi ja käyttöönotto sekä luksitason kynnysarvon ja sammutusviiveen asetus tehdään yksinkertaisesti kaukosäätimen avulla. 3

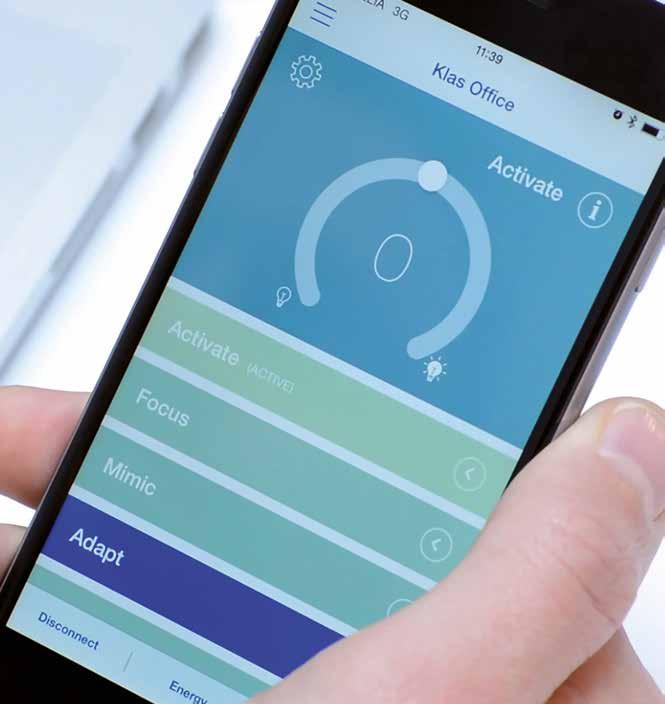

4 e-sense Tune e-sense Tune on henkilökohtainen ja langaton valonohjausjärjestelmä, jonka avulla voidaan ohjata sekä valon intensiteettiä että värilämpötilaa. Ohjaus tapahtuu yksinkertaisesti puhelimen tai tabletin avulla. e-sense Tune on helposti asennettava, henkilökohtainen valonohjausjärjestelmä, jota on helppo ohjata ja laajentaa. Järjestelmä sopii tiloihin, joissa yksi käyttäjä ohjaa valaistusta, kuten esimerkiksi yksittäisissä työhuoneissa ja neuvotteluhuoneissa. Järjestelmä on langaton, ja sitä voi helposti ohjata älypuhelimen tai tabletin avulla. Kun halutut asetukset on tehty, järjestelmä tunnistaa käyttäjän automaattisesti ja säätää valaistuksen toiveitten mukaisesti. e-sense Tune -järjestelmä toimii Bluetooth Low Energy-/ BluetoothSmart -tekniikalla. Sovellus kommunikoi master-valaisimen kanssa, joka puolestaan voi ohjata useita orjavalaisimia. Tilan ulkopuolella oleva käyttäjä ei voi käyttää ohjelmaa. Läsnäolo ilman mobiililaitetta aktivoi yleisvalaistuksen esimerkiksi siivoustyöntekijöitä varten. 4

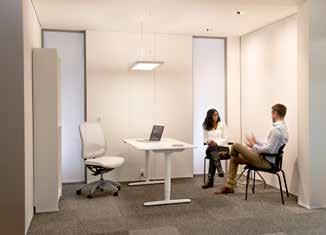

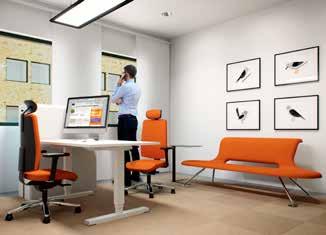

5 e-sense Tune mahdollistaa valon värilämpötilan ja intensiteetin säätämisen omien mieltymysten tai ennalta määritellyn vuorokausirytmin mukaan. Dynaaminen valo lisää vireyttä ja hyvinvointia. Edut Helppo asentaa ja laajentaa. Yksilöllinen ohjaus. Yksilöllinen valaistus lisää aktiivisuutta ja hyvinvointia. Tiedot ovat hyvin turvassa. Asennusesimerkki Toiminnot Langaton tiedonsiirto Olemassa olevaa asennusta ei tarvitse tehdä uudestaan, kun uusia valaisimia lisätään. Langaton säätö Ohjelmointi ja ohjaus älypuhelimen tai tabletin kautta. Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Päivänvalo-ohjaus Tunnistin säätää keinovalon määrää tilaan tulevan päivänvalon mukaan. Master-valaisimeen integroitu tunnistin. Yhteen master-valaisimeen voi liittää enintään 10 orjavalaisinta. Tunable White Ohjaa valon valolämpötiloja. Energiansäästö 60 % Lisävarusteet Mobiilisovellus älypuhelimille ja tableteille 5

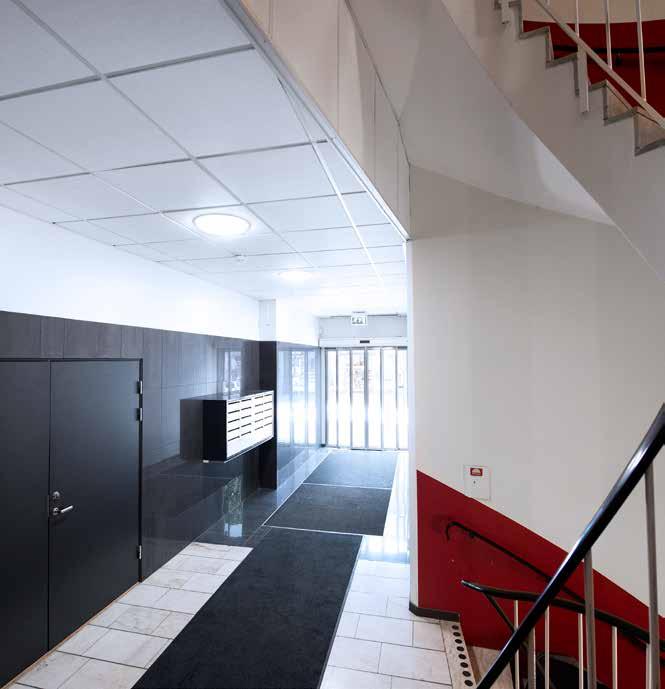

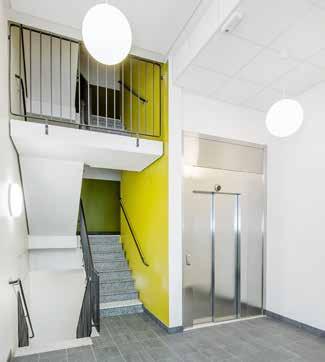

6 e-sense Move e-sense Move on kehitetty erityisesti porrashuoneisin. Järjestelmä perustuu mikroaaltotekniikkaan, jossa valaisimet keskustelevat langattomasti keskenään. e-sense Move ei tarvitse ohjauskaapeleita. e-sense Move on kaksisuuntainen järjestelmä, jossa kaikki valaisimet toimivat sekä master- että orjavalaisimena riippuen siitä, mikä valaisin läsnäolohavainnon tekee. Havainnon tehneen valaisimen lähettämä signaali sytyttää yhden tai useampia valaisimia, ja kukin tunnistin pystyy "kuuntelemaan" aktiivisesti 15 muuta tunnistinta. Valonohjausjärjestelmä sopii erinomaisesti esimerkiksi monikerroksisten rakennusten portaikkoihin. Valaisimet voidaan ohjelmoida syttymään havaintokerroksen lisäksi sitä ylemmässä ja alemmassa kerroksessa. Se säästää energiaa. Mikäli liikehavainto tapahtuu esimerkiksi kerroksessa 4, valaisimet syttyvät sen lisäksi kerroksessa 5 ja 3. Jos liike jatkuu portaita alaspäin, 3. kerroksen valaisin lähettää sytytyssignaalin 2. kerroksen valaisimelle ja niin edelleen. Näin valaisimet syttyvät etukäteen sitä mukaa kuin kulkija liikkuu alas- tai ylöspäin portaikossa. e-sense Move voi optimoida valaistuksen myös esimerkiksi autotallien kaltaisissa tiloissa. Jokaisen valaisimen yksilöllisten asetusten ansiosta tilan pimeisiin osiin voidaan määrittää perusvalaistus. Järjestelmä sopii myös tunneleihin, kellareihin ja ullakkotiloihin, koska kunkin valaisimen päälläoloaika sekä valotaso voidaan säätää erikseen. 6

7 Edut Valoa vain kun sitä tarvitaan. Energiaa säästävä. Nopea asentaa. Valaisimet keskustelevat langattomasti ohjauskaapeleita ei tarvita. Yksilöllinen ohjelmointi mahdollistaa monipuoliset toiminnot. Asennusesimerkki Toiminnot Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Sammuttava poissaolovalaistus Läsnäolotunnistin nostaa valotason 100 %:n tasolle liikehavainnosta, jonka jälkeen valaistus palautuu alemmalle tasolle asetetun viiveen jälken. Tunnistin voi myös sammuttaa valon kokonaan asetetun viiveen jälkeen Langaton tiedonsiirto Valaisimien lisääminen ei aiheuta toimienpiteitä olemassa olevaan asennukseen. Kaukosäädin Valaistusta voidaan tarvittaessa säätää ja ohjelmoida kaukosäätimen avulla (lisävaruste). Luksitason asetus Kynnysarvoasetus estää läsnäolotunnistimen toiminnan silloin, kun päivänvalon määrä on riittävä. Energiansäästö 60 % Valaisimessa sijaitseva tunnistin havaitsee liikkeen 4. kerroksessa ja valot syttyvät. Samalla se lähettää sytytyssignaalin ylempään ja alempaan kerrokseen. Jos portaikossa kuljetaan esim. alaspäin, valaisinten tunnistimet jatkavat valojen sytyttämistä etukäteen. Jokainen tunnistin pystyy "kuuntelemaan" 15 muuta tunnistinta, joten skaalattavuus on rajaton. Lisävarusteet Kaukosäädin

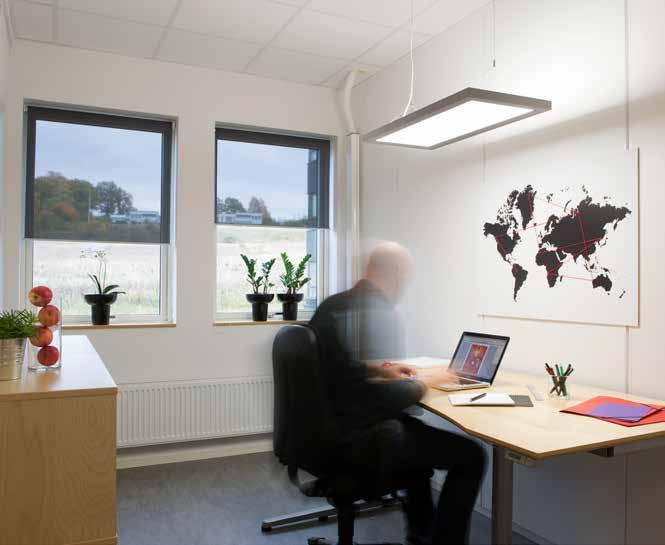

8 e-sense ActiLume e-sense ActiLume on yksinkertainen valonohjausjärjestelmä, joka koostuu valaisimeen integroidusta sensorista ja ohjausyksiköstä. Sensorissa on kolme toimintoa: läsnäolotunnistus, päivänvalosäätö sekä IR-vastaanotin kauko-ohjausta varten. Yksilöllisesti valaistuja toimistoja Valaisimessa sijaitseva multisensori tunnistaa huoneessa tapahtuvan liikkeen, mittaa tilaan tulevan päivänvalon määrää ja säätää valotehon sen mukaan. Esiohjelmoidut toiminnot valitaan helposti tunnistinyksiköstä tai ohjelmointi kauko-ohjaimella. Järjestelmän avulla käyttäjä voi säätää valon sopivalle tasolle impulssipainikkeen, vetokytkimen tai kaukosäätimen avulla. Läsnäolotunnistimen, valoanturin ja ohjattavan liitäntälaitteen yhdistelmä tarjoaa monipuolisia mahdollisuuksia valonohjaukseen. Edut Säästää energiaa. Mahdollistaa valaistustason yksilöllisen säätämisen. Nopea asennus - pelkkä verkkoliitäntä riittää. Esiohjelmoidut toimintotilat erityyppisin tiloihin. Kaikki toiminnot on integroitu valaisimeen. Toiminnot Manuaalisäätö Valaistusta voidaan säätää manuaalisesti joko vetokytkimellä tai seinään asennetulla painikkeella. Kaukosäädin Valaistusta voidaan tarvittaessa säätää ja ohjelmoida kaukosäätimen avulla (lisävaruste). Sammuttava poissaolovalaistus Läsnäolotunnistin nostaa valotason 100 %:n tasolle liikehavainnosta, jonka jälkeen valaistus palautuu alemmalle tasolle asetetun viiveen jälken. Tunnistin voi myös sammuttaa valon kokonaan asetetun viiveen jälkeen. Päivänvalo-ohjaus Tunnistin säätää keinovalon määrää tilaan tulevan päivänvalon mukaan. Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Energiansäästö 60 % 8

9 Työpistekohtainen valaistus avotoimistossa Valaisimet ohjautuvat läsnäolon, päivänvalon ja manuaalisäädön mukaan yksilöllisesti. Valaisimiin voidaan asettaa 20 %:n perustaso poissaolovalaistukselle. Näin toimistossa on tasainen perusvalaistus, vaikka osa työntekijöistä olisi jo poistunut kotiin. Myös keskitetty sammutus työajan jälkeen säästää energiaa. Korkeussäädettävissä työpisteissä e-sense ActiLume säätää valaistustason automaattisesti oikeaksi pöydän korkeuden mukaan. Edut Mahdollisuus yksittäiseen ohjaukseen ja sytytykseen/ sammutukseen. Keskitetty sammutus mahdollinen. Valaistustaso säätyy automaattisesti säädettävän pöydän korkeuden mukaan. Kaikki toiminnot on integroitu jokaiseen valaisimeen, eikä väylään pohjautuvaa järjestelmää tarvita. Yksinkertainen ohjelmointi IR-kaukosäätimellä. Yleisvalaistus avotoimistossa Läsnäoloon perustuva poissaolovalaistus. Kun valaistus jaetaan ikkunoiden tai ilmansuuntien mukaan alueisiin, saadaa työpisteisiin oikea määrä valoa säästäen samalla energiaa. Kun e-sense ActiLume -master-valaisin on sijoitettu ikkunan luokse ja järjestelmän valaisimet on jaettu ikkunariviin (kanava A) ja sisähuoneeseen (kanava B), huoneen keskellä olevat valaisimet kompensoivat vähäisempää päivänvalon määrää. Kun ikkunarivissä olevia valaisimia säädetään 40 %:iin, huoneen keskellä oleva valaistus on 70 %, eli tasoero on 30 % ja tilaan saadaan säädettävä, mutta silti tasainen valaistus. Edut Tasainen valaistus koko tilassa päivänvalon saannista riippumatta. Automaattinen sytytys/sammutus valaisimissa olevien tunnistinten avulla. Manuaaliohjaus painonapilla tarvittaessa. Suurilla alueilla järjestelmää on helppo täydentää ulkoisilla läsnäolotunnistimilla. Toiminnot Toiminnot Manuaalisäätö Valaistusta voidaan säätää manuaalisesti joko vetokytkimellä tai seinään asennetulla painikkeella. Kaukosäädin Valaistusta voidaan tarvittaessa säätää ja ohjelmoida kaukosäätimen avulla (lisävaruste). Kaukosäädin Valaistusta voidaan tarvittaessa säätää ja ohjelmoida kaukosäätimen avulla (lisävaruste). Päivänvalo-ohjaus Tunnistin säätää valon määrää tilaan tulevan päivänvalon mukaan. Päivänvalo-ohjaus Tunnistin säätää valon määrää tilaan tulevan päivänvalon mukaan. Sammuttava poissaolovalaistus Läsnäolotunnistin nostaa valotason 100 %:n tasolle liikehavainnosta, jonka jälkeen valaistus palautuu alemmalle tasolle asetetun viiveen jälken. Tunnistin voi myös sammuttaa valon kokonaan sammututsviiveen jälkeen. Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Energiansäästö 60 % Kaksikanavainen valonsäätö Kanavassa B on 30 % tasoero kanavaan A verrattuna. Tämä tarkoittaa, että kanava B alkaa himmentyä vasta kun kanava A säädetään alle 70 % tason. Kun kanava A himmennetään 10 % tasolle, jää kanava B siis 40 %:iin. Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Energiansäästö 30 % Esimerkki: Upotettava yleisvalaistus avotoimistossa A B Ikkunarivi Käytävärivi Sisäänrakennettu sensori Ulkoinen läsnäolotunnistin DALI-väylä Lisävarusteet Seinään kiinnitettävä kaukosäädin, 2 painiketta Ulkoinen läsnäolotunnistin LRM Pinta-asennuskotelo ulkoiselle tunnistimelle LRM Ohjelmointikaukosäädin IRT Yhden alueen yhteenlaskettu valaisimien ja mahdollisten ulkoisten läsnäolotunnistimien enimmäismäärä on 12. 9

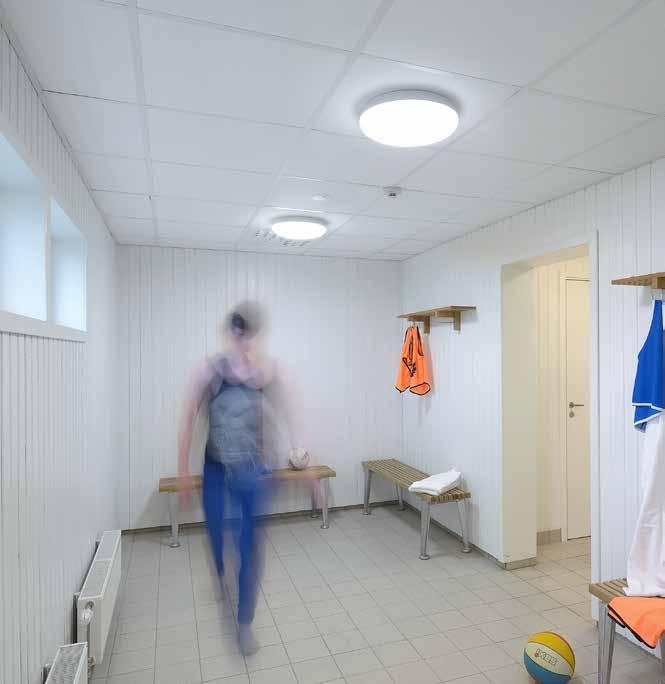

10 e-sense Detect e-sense Detect -ohjaus perustuu mikroaaltotekniikkaan. Se mahdollistaa tunnistimen sijoittamisen valaisimen sisään niin, ettei se vaikuta valaisimen muotoiluun tai esimerkiksi kotelointiluokkaan. Vaihtoehtoina on kaksi versiota: e-sense Detect On/Off ja e-sense Detect DALI poissaolohimmennyksellä. Mikroaaltotunnistin eroaa PIR-tunnistimesta (Passive Infra Red) siten, että se tunnistaa liikkeen esimerkiksi ohuen seinän läpi. Tästä on etua esimerkiksi wc-tiloissa, sillä valo syttyy ennen kuin ovi avataan. Mikroaaltotunnistin toimii kuten tutka: se lähettää alle 10 mw:n signaaleja, jotka heijastuvat takaisin. Kun signaalin heijastumisaika muuttuu, anturi tulkitsee sen liikkeeksi. Mikroaaltotunnistinta ei pidä sijoittaa ilmastointiaukkojen tai suurien metallipintojen läheisyyteen. Nämä voivat saada tunnistimen havaitsemaan liikettä koko ajan. e-sense Detect soveltuu erinomaisesti esimerkiksi julkisiin wc-tiloihin, pukeutumishuoneisiin, käytäville ja varastotiloihin. e-sense Detect -järjestelmän edut Soveltuu moniin erilaisiin ympäristöihin ja tarpeisiin. Tunnistin on piilotettu valaisimeen eikä siis vaikuta valaisimen ulkonäköön tai kotelointiluokitukseen. Master/orja-toiminnolla voidaan kytkeä useita valaisimia yhteen. Asetus/ohjelmointi tunnistimen DIP-kytkimillä. 10

11 e-sense Detect On/Off e-sense Detect On/Off -järjestelmässä tunnistin sytyttää valot liikehavainnosta ja sammuttaa ne asetetun viiveen kuluttua. On/Off-järjestelmän edut Mahdollistaa useamman master-valaisimen käytön, enintään viisi orjavalaisinta kahden masterin releohjauksen kautta. On/Off-toiminto. Säädettävät sammutusviiveet. Asennusesimerkki e-sense Detect DALI Poissaolohimmennyksen ansiosta valaisin voidaan säätää palamaan koko ajan matalalla tasolla (n. 10 %). Liikehavainto nostaa tason heti 100 prosenttiin. Viimeisen läsnäolohavainnon ja asetetun viiveen jälkeen valaistus palaa hitaasti alhaiselle tasolle. DALI-järjestelmän edut Yksi master-valaisin, jossa sisäänrakennettu DALI-väylän virtalähde. Maks. 15 DALI-orjavalaisinta. Kolme tilannetta: Kirkas/himmennetty/sammutettu. Säädettävät sammutusviiveet. Sammuttava poissaolohimmennys. Asennusesimerkki Sisäänrakennettu tunnistin, master Ohjaava vaihe master-valaisimelta Sisäänrakennettu tunnistin DALI-väylä Toiminnot Toiminnot Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Luksitason asetus Kynnysarvoasetus estää läsnäolotunnistimen toiminnan silloin, kun päivänvalon määrä on riittävä. Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Luksitason asetus Kynnysarvoasetus estää läsnäolotunnistimen toiminnan silloin, kun päivänvalon määrä on riittävä. Energiansäästö 70 % Himmenevä poissaolovalaistus Liiketunnistin nostaa valotason 100 %:n tasolle liikehavainnosta, jonka jälkeen valaistus palautuu alemmalle tasolle asetetun viiveen jälkeen. Optiona myös sammutusmahdollisuus. Energiansäästö 70 % Lisävarusteet Tuote toimitetaan käyttövalmiina, muita lisävarusteita ei tarvita. 11

12 e-sense Connect e-sense Connect on älykäs valaistusjärjestelmä, joka sisältää päivänvalo- ja läsnäolotunnistimet. Koska perinteisiä ohjauskaapeleita ei tarvita, asennuksissa säästyy sekä aikaa että työtä. e-sense Connect on yksinkertainen ja suoraviivainen tapa asentaa energiaa säästävä ohjausjärjestelmä tiloihin, joissa tarvitaan kaikkein eniten hyvää valaistusta, kuten luokkahuoneisiin, luentosaleihin ja avokonttoreihin. Valaisimet kytketään vain verkkovirtaan, eikä ohjauskaapeleita tarvita. RF-tekniikan ansiosta alakatot säilyvät eheinä ja puhtaina myös järjestelmien jälkiasennuksessa. Ohjelmointi tapahtuu nopeasti ja yksinkertaisesti kaukosäätimellä, joka suunnataan vuorotellen kuhunkin valaisimeen. Järjestelmään ei tarvita myöskään erillisiä läsnäolo- tai päivänvalotunnistimia, sillä kaikki on valmiina valaisimissa. 12

13 Edut Nopea ja helppo asennus, ei ohjauskaapeleita. Vain vähän toimenpiteitä tilan rakenteisiin. Helppo ohjelmoida. Monipuolinen järjestelmä, jossa tunnistimet on asennettu valaisimiin. Energiaa säästävä. Asennusesimerkki Toiminnot Manuaalisäätö Valaistusta voidaan säätää manuaalisesti joko seinään asennetulla painikkeella tai potentiometrillä. Päivänvalo-ohjaus Valaistusteho mukautuu päivänvalon määrään. Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Kaukosäädin Valaistusta voidaan tarvittaessa säätää ja ohjelmoida kaukosäätimen avulla (lisävaruste). Langaton tiedonsiirto Valaisimien lisääminen ei aiheuta toimienpiteitä olemassa olevaan asennukseen. Energiansäästö 60 % Enintään 50 DALI-yksikölle. A B C D E Ikkunarivi Keskirivi Käytävärivi Tauluvalaistus (on/ off)esitystilanne Sensori Käyttöpaneeli* Ohjausyksikkö Ryhmä A sijaitsee lähimpänä ikkunoita. Ryhmä B on keskirivi. Ryhmä C on käytävärivi. Ryhmä D muodostuu tauluvalaisimista. Ryhmä E muodostuu valaisimista, jotka himmennetään projektoria käytettäessä niin, että kuvan kontrasti parantuu. Huoneen muita valaisimia voidaan edelleen säätää potentiometrillä/painonapilla. * Käyttöpaneeli koostuu tilannepainikkeista ja 1 10 V:n kierrettävästä potentiometristä tai painonapista. (Ei saatavana Fagerhultilta.) Lisävarusteet Kaukosäädin Ohjausyksikkö Liitosjohto

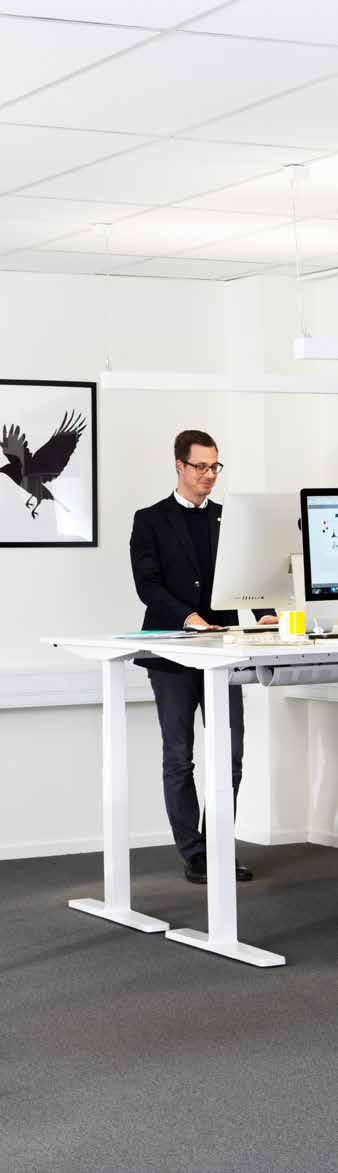

14 e-sense Organic e-sense Organic on älykäs plug & play valonohjausratkaisu avotoimistoihin. Se on helppo asentaa, eikä sitä tarvitse ohjelmoida. e-sense Organic -järjestelmässä kaikki valaisimet kommunikoivat lähimpien naapureidensa kanssa. Jokaisessa valaisimessa on tunnistin, joka reagoi läsnäoloon ja päivänvaloon. Lisäksi tunnistimet jakavat, ottavat vastaan ja lähettävät tietoja lähellään oleviin valaisimiin. Edut Helposti asennettava. Ei vaadi ohjelmointia. Energiaa säästävä. Kustannustehokas. Koska jokainen valaisin sisältää tunnistimen, e-sense Organic on järjestelmänä erittäin herkkä ja energiatehokas. Järjestelmän asennus on helppoa ja edullista, sillä se ei vaadi ulkoista johdotusta, eikä ulkoisia tunnistimia, reitittimiä tai ohjauspaneeleita. 14

15 Kun tunnistin havaitsee läsnäolon, valaisin syttyy esiasetuksen mukaan asetetulle voimakkuudelle. Tunnistin lähettää langattoman ykköstason infrapunasignaalin lähellä oleviin valaisimiin, jotka eivät ole havainneet läsnäoloa. 3. Tämä jatkuu läpi koko kerroksen tai huoneen. Jokainen tunnistin ottaa vastaan signaaleja ja lähettää niitä eteenpäin sen mukaan miten ne on ohjelmoitu. Tunnistimet siis ottavat jatkuvasti tietoja vastaan ja välittävät niitä eteenpäin. 2. Lähellä olevat valaisimet vastaanottavat signaalin ja niiden valo syttyy. Samanaikaisesti ne välittävät kakkostason signaalin eteenpäin. Optimointi älypuhelimella Älypuhelimen sovelluksen ja infrapunasovittimen avulla jokaisen valaisimen ominaisuuksia voidaan tarvittaessa säätää, kuten valaistusvoimakkuus, pitoaika, sammutusviive, tunnistimen herkkyys ja signaalin lähetysvoimakkuus. Asennusesimerkki L2 L2 L2 L1 L1 L2 L3 L3 L2 L2 L1 L1 D L1 D L1 L2 L3 L2 L2 L2 Toiminnot Tunnistin D Havainto/läsnäolo L Ohjelmoidut valaistusvoimakkuudet DALI-yksiköiden määrä, rajaton skaalattavuus. Läsnäolotunnistin Sytyttää ja sammuttaa valaistuksen. Läsnäolohavainnon ja sammutuksen välinen viive voidaan asettaa. Päivänvalo-ohjaus Tunnistin säätää keinovalon määrää tilaan tulevan päivänvalon mukaan. Langaton säätö Ohjelmointi ja ohjaus älypuhelimen tai tabletin kautta. Manuaalisäätö Valaistusta voidaan säätää manuaalisesti joko vetokytkimellä tai seinään asennetulla painikkeella. Langaton tiedonsiirto Valaisimien lisääminen ei aiheuta toimienpiteitä olemassa olevaan asennukseen. Energiansäästö 45 % Tarvikkeet ulkoiselle e-sense Organic anturille Ohjusyksikkö DALI/1-10 V e-sense Organic tunnistin, irrallinen Ohjausyksikön ja tunnistimen välinen kaapeli, pituus 100 cm Ohjausyksikön ja tunnistimen välinen kaapeli, pituus 50 cm Upotuskotelo valkoista muovia tunnistimelle Asennus alakattoon Lisävarusteet Langaton seinäpaneeli (6 painiketta) Infrapunasovitin e-sense Organic -järjestelmällä varustettuihin valaisimiin. Käytetään Android- tai ios-laitteella ja Organic Response Remote App -sovelluksella

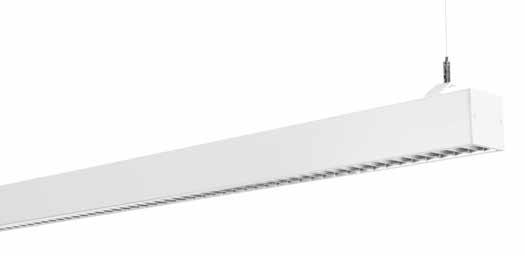

16 Notor Notor on valaisinklassikko ja nykyaikaisen valaistuksen tyyli-ikoni. Se on hyvä valinta myös silloin, kun valaistus halutaan toteuttaa pitkinä, jatkuvina valolinjoina. Notor on kokonaisratkaisu, jossa tila ja valo nousevat päärooliin. Notorin sirossa, neliömäisessä rakenteessa kiteytyy moni Fagerhulti-valaisimien perusajatus. Notor ei tee kompromisseja, vaan tarjoaa runsaasti mahdollisuuksia valaistussuunnitteluun, valon laadusta ja energiatehokkuudesta tinkimättä. Notor on saatavana ripustettavina, kattopintaan asennettavina sekä kattoon upotettavina malleina. Uusi Notor 65 on monipuolinen ja kompakti yleisvalaisin, jonka profiilikoko on mm. Eri valonjakovaihtoehdot, suora, suora/epäsuora sekä epäsuora, tarjoavat runsaasti vaihtoehtoja tehokkaisiin valaistusratkaisuihin erilaisissa toimistoympäristöissä. Valittavissa on kolme eri häikäisysuojaa, Delta-mikroprisma, Opal sekä uusi, innovatiivinen Beta Opti, joka optimoi valaisimen valotehokkuuden ja tuottaa samalla erittäin miellyttävää valoa. 16

17

18 Notor 65 Epäsuora Valaisimet Moduuli W K lm lm/w Elinikä kg Aloitus/Yksittäinen Jono Valkoinen Eloksoitu Valkoinen Eloksoitu L h L h L h L h Saatavissa toukokuussa Katso lisätietoja Asennus Valaisimet voidaan asentaa joko yksittäin tai järjestelmäksi. Vaijeriripustus, jossa portaaton ripustusvälin säätö, katso lisävarusteet. Voidaan myös kiinnittää seinälle seinäkonsolin avulla, katso lisävarusteet. Kytkentä Johtoaukko sijaitsee valaisimen yläpinnalla. Valaisinyksikössä on läpijohdotus(5 1,5 mm²) ja pikaliitin molemmissa päädyissä. Jonoasennuksessa valaisinjonon ensimmäiseksi valaisimeksi tulee aina aloitusvalaisin. Rakenne Runko valkoiseksi maalattua (RAL 9016) tai eloksoitua alumiinia. Päädyt sisältyvät aloitus/yksittäisvalaisimeen. Valonsäätö CLO (Constant Light Output) ja DALI/Painonappiohjaus vakiona. Valaisimen valovirta pyysyy vakiona valaisimen käyttöiän ajan. Lisävarusteet Kiinnitys- ja lisävarusteet, ks. lisävarusteet. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Ra (CRI) 90 erikoistilauksesta. Lisätiedot Ledit on kosketussuojattu. Epäsuora Start A Start A Continuous A Continuous A Epäsuora valonjako. 18

19 Notor 65 Beta Opti Valaisimet, Low Lumen (LL) Moduuli W K lm lm/w Elinikä Aloitus/Yksittäinen Jono Suora Valkoinen Eloksoitu Valkoinen Eloksoitu L h L h L h L h Suora/Epäsuora L h L h L h L h Saatavissa maaliskuussa Katso lisätietoja Toinen lisänumero korvaa lisänumeron Valaisimet, High Lumen (HL) Moduuli W K lm lm/w Elinikä Aloitus/Yksittäinen Jono Suora L h Valkoinen Eloksoitu Valkoinen Eloksoitu L h L h L h L h Suora/Epäsuora L h L h L h L h Saatavissa maaliskuussa Katso lisätietoja Toinen lisänumero korvaa lisänumeron Lisänumerot (vain yksittäisasennus) -442 e-sense ActiLume yksittäisvalaisin -449 DALI/Painonappiohjaus, 1 vetokytkin Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Valaisimet voidaan asentaa joko yksittäin tai järjestelmäksi. Suoraan kattoon tai vaijeriripustus, jossa portaaton ripustusvälin säätö, katso lisävarusteet. Voidaan myös kiinnittää seinälle seinäkonsolin avulla, katso lisävarusteet. Kytkentä Johtoaukko sijaitsee valaisimen yläpinnalla. Pintajohtoasennuksessa käytetään erikoispäätyä, jossa on johtoaukot, katso lisävarusteet. Valaisinyksikössä on läpijohdotus (5 1,5 mm²) ja pikaliitin molemmissa päädyissä. Jonoasennuksessa valaisinjonon ensimmäiseksi valaisimeksi tulee aina aloitusvalaisin. Rakenne Runko valkoiseksi maalattua (RAL 9016) tai eloksoitua alumiinia. Yläpinnalla aktiivikalvo, joka muodostaa leveän valonjaon kattopintaan ja toimii samalla pölysuojana. Päädyt sisältyvät aloitus/yksittäisvalaisimeen. Häikäisysuoja Beta Opti paraboliset pitkittäisheijastimet ja poikkilamellit mattapintaista metalloitua alumiinia integroidulla opaalikalvolla, joka poistaa ledien aiheuttaman kiusahäikäisyn. Valonsäätö CLO (Constant Light Output) ja DALI/Painonappiohjaus vakiona. Valaisimen valovirta pyysyy vakiona valaisimen käyttöiän ajan. Lisänumerot -442 ja -449 (vain yksittäisasennus). Turvavalaistus Notor 65 -valaisimeen saatavana emled-turvavaloyksikkö lisävarusteena. Lisävarusteet Kiinnitys- ja lisävarusteet, ks. lisävarusteet. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Ra (CRI) 90 erikoistilauksesta. Lisätiedot Ledit on kosketussuojattu mm 3.0 kg 2400 mm 6.0 kg Suora Suora/Epäsuora Start A A₁ A₂ sensor/pull dim Start A₁ A A₂ Continuous A A₁ A₂ Continuous A₁ A A₂ Tandem A A₁ A₂ B 2400 start continuous Tandem Start/Continuous A A₁ A₂ B 19

20 Notor 65 Opal Valaisimet Moduuli W K lm lm/w Elinikä Aloitus/Yksittäinen Jono Suora valaisin Valkoinen Eloksoitu Musta Valkoinen Eloksoitu Musta L h L h L h L h L h L h L-kulma Oikea L h L h Vasen L h L h Saatavissa toukokuussa Katso lisätietoja Opal Asennus Valaisimet voidaan asentaa joko yksittäin tai järjestelmäksi. Suoraan kattoon tai vaijeriripustus, jossa portaaton ripustusvälin säätö, katso lisävarusteet. Voidaan myös kiinnittää seinälle seinäkonsolin avulla, katso lisävarusteet. Kytkentä Johtoaukko sijaitsee valaisimen yläpinnalla. Pintajohtoasennuksessa käytetään erikoispäätyä, jossa on johtoaukot, katso lisävarusteet. Valaisinyksikössä on läpijohdotus (5 1,5 mm²) ja pikaliitin molemmissa päädyissä. Jonoasennuksessa valaisinjonon ensimmäiseksi valaisimeksi tulee aina aloitusvalaisin. Aloitusvalaisimina käytettävissä valaistuissa L-kappaleissa on läpijohdotusliitäntä ja pikaliitin vain toisessa päässä ja niitä käytetään suljetuissa järjestelmissä. Rakenne Runko valkoiseksi (RAL 9016) tai mustaksi (RAL 9005) maalattua tai eloksoitua alumiinia. Päädyt sisältyvät aloitus/yksittäisvalaisimeen. Häikäisysuoja Opal opaalihäikäisysuoja huurrettua akryylia (PMMA). Valonsäätö CLO (Constant Light Output) ja DALI/Painonappiohjaus vakiona. Valaisimen valovirta pyysyy vakiona valaisimen käyttöiän ajan. Turvavalaistus Notor 65 -valaisimeen saatavana emled-turvavaloyksikkö lisävarusteena. Lisävarusteet Kiinnitys- ja lisävarusteet, ks. lisävarusteet. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Ra (CRI) 90 erikoistilauksesta. Lisätiedot Ledit on kosketussuojattu. 800 mm 2.0 kg 1200 mm 3.0 kg 2400 mm 6.0 kg L-kulma 2.5 kg Start A A₁ A₂ Start A₁ Illuminated corner, Right A A₂ Continuous A A₁ A₂ Continuous A₁ A A₂ Tandem A A₁ A₂ B 2400 start cont Tandem Start/Continuous A A₁ A₂ B

21

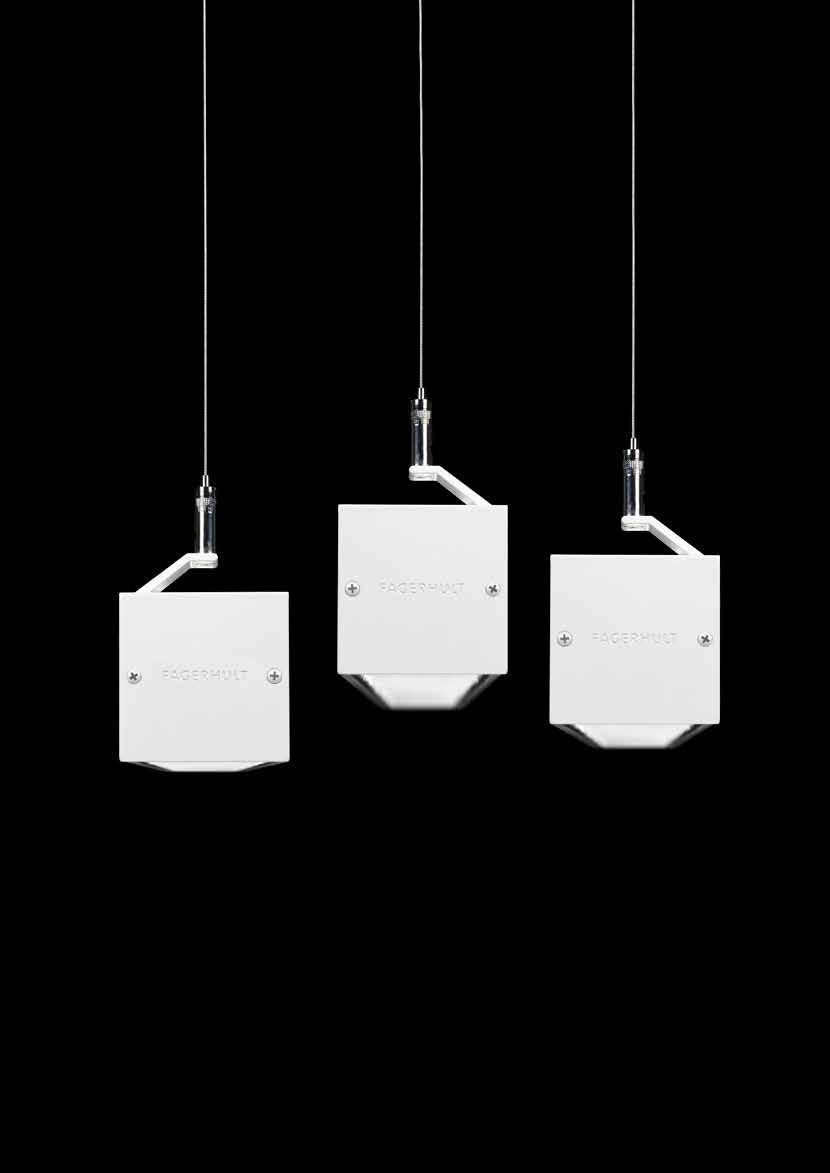

22 Notor 65 Delta Ledit valaisevat tasaisesti myös järjestelmän L-kulmat. Suora Suora/epäsuora Asennus Valaisimet voidaan asentaa joko yksittäin tai järjestelmäksi. Suoraan kattoon tai vaijeriripustus, jossa portaaton ripustusvälin säätö, katso lisävarusteet. Voidaan myös kiinnittää seinälle seinäkonsolin avulla, katso lisävarusteet. Kytkentä Johtoaukko sijaitsee valaisimen yläpinnalla. Pintajohtoasennuksessa käytetään erikoispäätyä, jossa on johtoaukot, katso lisävarusteet. Valaisinyksikössä on läpijohdotus (5 1,5 mm²) ja pikaliitin molemmissa päädyissä. Jonoasennuksessa valaisinjonon ensimmäiseksi valaisimeksi tulee aina aloitusvalaisin. Aloitusvalaisimina käytettävissä valaistuissa L-kappaleissa on läpijohdotusliitäntä ja pikaliitin vain toisessa päässä ja niitä käytetään suljetuissa järjestelmissä. Rakenne Runko valkoiseksi maalattua (RAL 9016) tai eloksoitua alumiinia. Yläpinnalla aktiivikalvo, joka muodostaa leveän valonjaon kattopintaan ja toimii samalla pölysuojana. Päädyt sisältyvät aloitus/yksittäisvalaisimeen. Häikäisysuoja Delta mikroprismaattinen akryylihäikäisysuoja (PMMA). Valonsäätö CLO (Constant Light Output) ja DALI/Painonappiohjaus vakiona. Valaisimen valovirta pyysyy vakiona valaisimen käyttöiän ajan. Lisänumerot -442 ja -449 (vain yksittäisasennus). Turvavalaistus Notor 65 -valaisimeen saatavana emled-turvavaloyksikkö lisävarusteena. Lisävarusteet Kiinnitys- ja lisävarusteet, ks. lisävarusteet. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Ra (CRI) 90 erikoistilauksesta. Lisätiedot Ledit on kosketussuojattu. Start A A₁ A₂ sensor/pull dim Start A₁ Illuminated corner, Right A A₂ Continuous A A₁ A₂ Continuous A₁ A A₂ Tandem A A₁ A₂ B 2400 start continuous Tandem Start/Continuous A A₁ A₂ B

23 Notor 65 Delta Valaisimet, Low Lumen (LL) Moduuli W CCT, K lm lm/w Elinikä kg Aloitus/Yksittäinen Jono Suora Valkoinen Eloksoitu Valkoinen Eloksoitu L h L h L h L h L h L h Suora/Epäsuora L h L h L h L h L-kulma, suora Oikea L h L h Vasen L h L h Saatavissa huhtikuussa Katso lisätietoja Toinen lisänumero korvaa lisänumeron Valaisimet, High Lumen (HL) Moduuli W CCT, K lm lm/w Elinikä kg Aloitus/Yksittäinen Jono Suora Valkoinen Eloksoitu Valkoinen Eloksoitu L h L h L h L h L h L h Suora/Epäsuora L h L h L h L h Saatavissa huhtikuussa Katso lisätietoja Toinen lisänumero korvaa lisänumeron Lisänumerot (vain yksittäisasennus) -442 e-sense ActiLume yksittäisvalaisin -449 DALI/Painonappiohjaus, 1 vetokytkin Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. 23

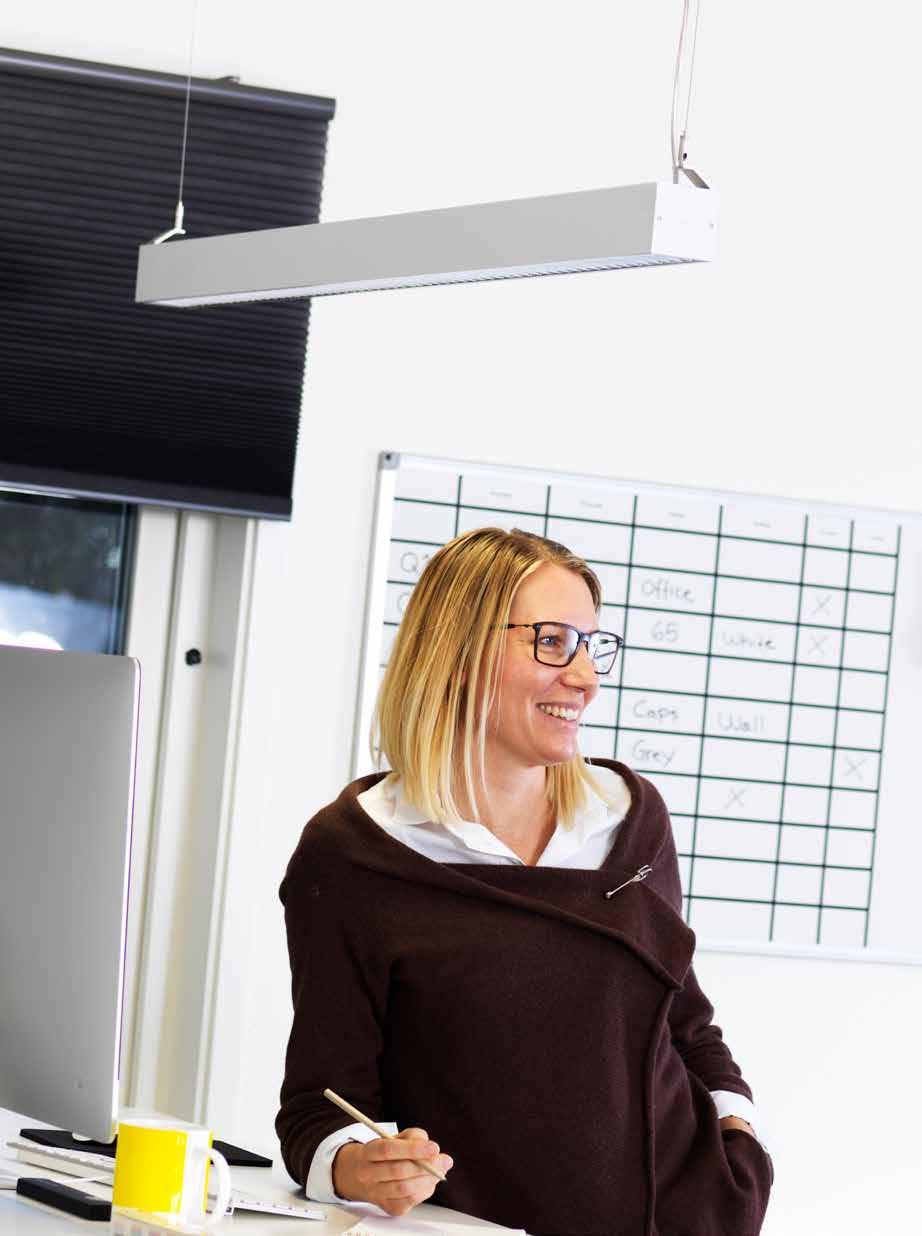

24 Notor 65 Lisävarusteet 1. Vaijerikiinnike sisältää kitkalukon Vaijerikiinnike/pari, eloksoitu Vaijerikiinnike/pari, valkoinen Vaijerikiinnike/pari, musta Seinäkiinnike Seinäkiinnike/pari, valkoinen Seinäkonsoli Seinäkonsoli, eloksoitu Seinäkonsoli, valkoinen Päätylevy* Päätylevy, läpiviennillä pintajohtoasennusta varten. Päätylevy/kpl, eloksoitua Päätylevy/kpl, valkoinen Sovitepala* Sovitepala jonoasennukseen, läpijohdotus. Sovitepala 200 mm, eloksoitu Sovitepala 200 mm, valkoinen Sovitepala 400 mm, eloksoitu Sovitepala 400 mm, valkoinen Sovitepala 600 mm, eloksoitu Sovitepala 600 mm, valkoinen Sovitepala 800 mm, eloksoitu Sovitepala 800 mm, valkoinen Sovitepala 1000 mm, eloksoitu Sovitepala 1000 mm, valkoinen Sovitepala 1200 mm, eloksoitu Sovitepala 1200 mm, valkoinen emled-yksikkö 3 h akku, DALI autotest, kytkettävä kuten DALI-valaisin. Jonovalaisin emled-yksiköllä, 270 mm, eloksoitu Jonovalaisin emled-yksiköllä, 270 mm, valkoinen *Mustat päätylevyt ja sovitepalat tilauksesta. Vaijeriripustus, lue lisää sivuilta

25

26 523 Notor 60 Valaisimet Modulii K W lm lm/w Elinikä kg Yksittäis/Aloitus Jono Suora valaisin L h L h L h L h L h L h Valaistu L-kulma Oikea L h * L h * Vasen L h * L h * *Vain ripustusasennukseen suljetuissa järjestelmissä. Katso lisätietoja Lisätarvikkeet Päätylevy/kpl Päätylevy läpiviennillä/kpl Vaijerikiinnike, alumiini (ei sisällä vaijeria)/pari Vaijerikiinnike, musta (ei sisällä vaijeria)/pari Seinäkiinnike Seinäkonsoli ilman verkkoliitäntää Seinäkonsoli verkkoliitännällä (sijaitsee edestä katsottuna vasemmalla) Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. Asennus Valaisimet voidaan asentaa joko yksittäin tai järjestelmäksi. Suoraan kattoon tai vaijeriripustus, jossa portaaton ripustusvälin säätö, katso lisävarusteet. Voidaan myös kiinnittää seinälle seinäkonsolin avulla, katso lisävarusteet. Kytkentä Johtoaukko sijaitsee valaisimen yläpinnalla. Pintajohtoasennuksessa käytetään erikoispäätyä, jossa on johtoaukot, katso lisävarusteet. Valaisinyksikössä on läpijohdotus (5 1,5 mm²) ja pikaliitin molemmissa päädyissä. Jonoasennuksessa valaisinjonon ensimmäiseksi valaisimeksi tulee aina aloitusvalaisin. Rakenne Runko eloksoitua alumiinia. Häikäisysuoja Opal opaalihäikäisysuoja huurrettua akryylia (PMMA). Lisävarusteet Kiinnitys- ja lisävarusteet, ks. lisävarusteet. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Ledit on kosketussuojattu. Yksittäistai aloitusvalaisimina käytettävät valaistut L-kulmat voidaan asentaa vain ripustamalla. Aloitusvalaisimina käytettävissä valaistuissa L-kulmissa on läpijohdotus ja pikaliitin vain toisessa päässä ja niitä käytetään vain suljetuissa valaisinasennuksissa (esim. neliö). Kaikki malliversiot Ledit valaisevat tasaisesti myös järjestelmän L-kulmat. Start A₁ A+6 A₂ Continuous A₁ A A₂ 100 W A A₁ A₂ W A A₁ A₂ Jonoasennuksessa liitäntä tehdään aloitusvalaisimeen. 26

27 Notor 78 Valaisimet Modulii W K Valonjako lm lm/w Elinikä Aloitus/Yksittäinen Jono Valkoinen Eloksoitu Valkoinen Eloksoitu / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h Suora L h Suora L h Suora L h Suora L h Katso lisätietoja Lisävarusteet Vaijeriripustin, vaijeri 1,5 m ja pieni kattokuppii /kpl Vaijeriripustin 25 mm T-profiiliin, vaijeri 1,5 m ja pieni kattokuppii/kpl Lisänumerot (vain yksittäisasennus) -448 e-sense ActiLume yksittäisvalaisin, vetokytkinhimmennys -449 DALI/Painonappiohjaus, 1 vetokytkin -474 Painonappiohjaus, 2 vetokytkintä Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Valaisimet voidaan asentaa joko yksittäin tai järjestelmäksi. Vaijeriripustus, jossa portaaton ripustuvälin säätö. Vaijeriripustus, ks. lisävarusteet. Kytkentä Aloitusvalaisin toimitetaan vakiona 2,4 m liitosjohdolla, 5 0,75 mm² ja ilman pistotulppaa. Lisänumeroilla -448, -449 ja -474 valaisin toimitetaan 2.4 m liitosjohdolla, 3 1,0 mm² ja pistotulpalla. Liitosjohto sijaitsee samalla puolella kuin mahdollinen vetokytkin. Valaisinyksikössä on läpijohdotus (5 1,5 mm²) ja pikaliitin molemmissa päädyissä. Jonoasennuksessa valaisinjonon ensimmäiseksi valaisimeksi tulee aina aloitusvalaisin. Rakenne Runko valkoiseksi maalattua (RAL 9016) tai eloksoitua alumiinia. Suora/epäsuora: yläpinnalla aktiivikalvo, joka muodostaa leveän valonjaon kattopintaan ja toimii samalla pölysuojana. Valonohjaus DALI/Painonappiohjaus vakiona. -448, -449 ja -474 vain yksittäisasennus. 30/70, 70/30 sisältävät 2 DALI-liitäntälaitetta (vaativat 2 DALI-osoitetta). 50/50 ja suora valonjako sisältää yhden DALI-liitäntälaitteen. Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA). Heijastin Häikäisysuojat toimivat heijastimina. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot 1200 mm 4.6 kg 2400 mm 9.5 kg 70/30 50/50 30/70 Suora A Start A Continuous Start 78 Continuous 78 A 78 A Delta-mikroprismahäikäisysuoja (PMMA). 27

28 523 Notor Upotettava LED Delta Ledit on suojattu kirkkaalla muovisella kosketussuojalla. Täyteprofiili. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili, VTB (15 tai 24 mm), tai kiinteään alakattoon. Lisävarusteen avulla myös symmetriseen piilokiinnityskattoon (HB). Kytkentä Kytkentä tapahtuu valaisimen yläpinnalla olevan kytkentärasian kautta. 3-napainen Wieland-pistoliitin (GST 18i3), himmennettävissä valaisimissa 5-napainen pistoliitin (GST 18i5). Jonoasennuksessa on ensimmäiseksi asennettava aina aloitusvalaisin. Jonoasennuksessa valaisinyksiköt yhdistetään jatkojohdoilla kytkentärasian kautta. Rakenne Valaisimen runko anodisoitua alumiiniprofiilia tai valkoiseksi maalattu (RAL 9016). Jonoasennuksessa valaisimet muodostavat katkeamattoman valolinjan, jossa myös L-kappale on valaistu. Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA), sisäpuolella ohut valoa hajoittava opaalilevy (akryyli/ PMMA). Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Lisävarusteet ja johdot, ks. lisävarusteet. Huom! Älä käytä Low Lumen (LL) ja High Lumen (HL) -valaisimia samassa jonoasennuksessa. Delta, 600 mm Delta, 1200 mm Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Continuous Total A¹ Total A² A¹ + A¹ A¹ + A¹ + 26 A¹ 585 Total A¹ t h 78.5 A¹ h t A²

29 Notor Upotettava LED Delta Valaisimet, Low Lumen (LL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Yksittäinen Aloitus Jono Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Valaisimet, High Lumen (HL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Yksittäinen Aloitus Jono Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. 29

30

31 523 Notor Upotettava LED Beta Opti Valaisimet Moduuli Väri CCT, K W lm lm/w Elinikä kg 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili, VTB (15 tai 24 mm), tai kiinteään alakattoon. Lisävarusteen avulla myös symmetriseen piilokiinnityskattoon (HB). Kytkentä Kytkentä tapahtuu valaisimen yläpinnalla olevan kytkentärasian kautta. 3-napainen Wieland-pistoliitin (GST 18i3), himmennettävissä valaisimissa 5-napainen pistoliitin (GST 18i5). Jonoasennuksessa on ensimmäiseksi asennettava aina aloitusvalaisin. Jonoasennuksessa valaisinyksiköt yhdistetään jatkojohdoilla kytkentärasian kautta. Rakenne Valaisimen runko anodisoitua alumiiniprofiilia tai valkoiseksi maalattu (RAL 9016). Jonoasennuksessa valaisimet muodostavat katkeamattoman valolinjan. Häikäisysuoja Beta Opti paraboliset pitkittäisheijastimet ja poikkilamellit mattapintaista metalloitua alumiinia integroidulla opaalikalvolla, joka poistaa ledien aiheuttaman kiusahäikäisyn. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Lisävarusteet ja johdot, ks. lisävarusteet. Beta Opti, 600 mm Beta Opti, 1200 mm Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Continuous Start/Cont./End Total Total A¹ A² A¹+A¹ A¹+A¹+26 Total A¹ t h h t A¹ A² 102 Beta Opti -häikäisysuoja luo häikäisemätöntä ja tehokasta valaistusta. 31

32 523 Notor Upotettava LED Opal Flush Yksittäisvalaisimessa jonoasennusliitin taivutetaan rungon sisään. Päätykappale asennetaan valaisinprofiiliin kahdella ruuvilla. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili, VTB (15 tai 24 mm), tai kiinteään alakattoon. Lisävarusteen avulla myös symmetriseen piilokiinnityskattoon (HB). Kytkentä Kytkentä tapahtuu valaisimen yläpinnalla olevan kytkentärasian kautta. 3-napainen Wieland-pistoliitin (GST 18i3), himmennettävissä valaisimissa 5-napainen pistoliitin (GST 18i5). Jonoasennuksessa on ensimmäiseksi asennettava aina aloitusvalaisin. Jonoasennuksessa valaisinyksiköt yhdistetään jatkojohdoilla kytkentärasian kautta. Rakenne Valaisimen runko anodisoitua alumiiniprofiilia tai valkoiseksi maalattu (RAL 9016). Jonoasennuksessa valaisimet muodostavat katkeamattoman valolinjan, jossa myös L-kappale on valaistu. Häikäisysuoja Opal opaalihäikäisysuoja huurrettua akryylia (PMMA). Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Lisävarusteet ja johdot, ks. lisävarusteet. Huom! Älä käytä Low Lumen (LL) ja High Lumen (HL) -valaisimia samassa jonoasennuksessa. Opal flush, 600 mm Opal flush, 1200 mm Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Continuous Total A¹ Total A² A¹ + A¹ A¹ + A¹ + 26 A¹ 585 Total A¹ t h 78.5 A¹ h t A²

33 Notor Upotettava LED Opal Flush Valaisimet, Low Lumen (LL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Yksittäinen Aloitus Jono Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Valaisimet, High Lumen (HL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Yksittäinen Aloitus Jono Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. 33

34 523 Notor Upotettava LED Opal Dropped Ledit valaisevat tasaisesti myös L- kulman. Jonoasennuksessa jonon alussa ja lopussa käytetään peitelistaa. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili, VTB (15 tai 24 mm), tai kiinteään alakattoon. Lisävarusteen avulla myös symmetriseen piilokiinnityskattoon (HB). Kytkentä Kytkentä tapahtuu valaisimen yläpinnalla olevan kytkentärasian kautta. 3-napainen Wieland-pistoliitin (GST 18i3), himmennettävissä valaisimissa 5-napainen pistoliitin (GST 18i5). Jonoasennuksessa on ensimmäiseksi asennettava aina aloitusvalaisin. Jonoasennuksessa valaisinyksiköt kytketään toisiinsa jatkojohdoilla kytkentärasian kautta. Rakenne Valaisimen runko anodisoitua alumiiniprofiilia tai valkoiseksi maalattu (RAL 9016). Jonoasennuksessa valaisimet muodostavat katkeamattoman valolinjan, jossa myös L-kappale on valaistu. Häikäisysuoja Opal opaalihäikäisysuoja huurrettua akryylia (PMMA). Alaslasketun häikäisysuojan alareuna jää noin 10 mm päähän katosta ja luo ympäröivää valoa myös katto- ja seinäpinnoille. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Lisävarusteet ja johdot, ks. lisävarusteet. Huom! Älä käytä Low Lumen (LL) ja High Lumen (HL) -valaisimia samassa jonoasennuksessa. Opal dropped, 600 mm Opal dropped, 1200 mm Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Total A¹ Total A² A¹ + A¹ A¹ + A¹ + 26 A¹ Continuous Total A¹ t h h t A¹ A²

35 Notor Upotettava LED Opal Dropped Valaisimet, Low Lumen (LL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Aloitus Yksittäinen/Jono/Pääte Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Valaisimet, High Lumen (HL) Moduuli CCT, K W lm lm/w Elinikä kg Aloitus Yksittäinen/Jono/Pääte Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. 35

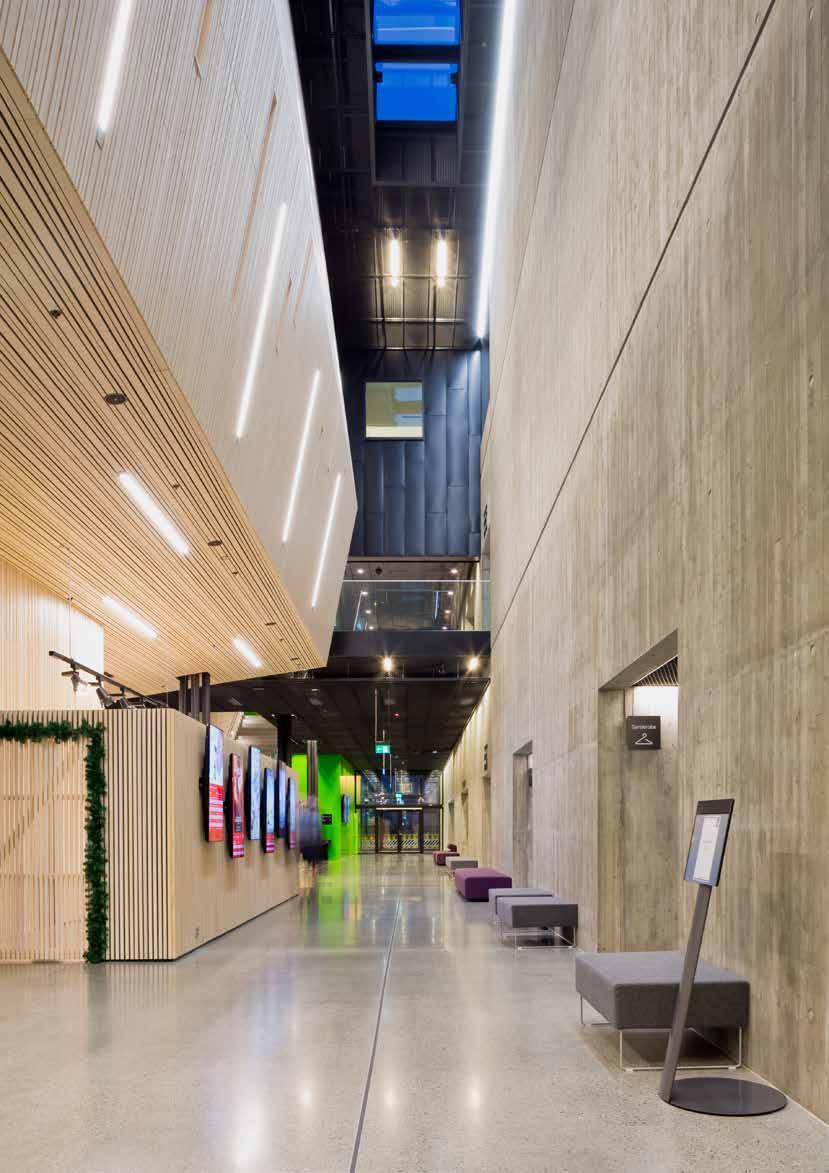

36 Notor upotettava LED Lisävarusteet 1. Asennussarja Asennussarja/pari Täyteprofiili Täyteprofiili 600 mm, Opal dropped, Eloksoitu Täyteprofiili 600 mm, Opal flush, Delta, Eloksoitu Täyteprofiili 600 mm, Opal dropped, Valkoinen Täyteprofiili 600 mm, Opal flush, Delta, Valkoinen Täyteprofiili 600 mm, Beta Opti, Eloksoitu Täyteprofiili 600 mm, Beta Opti, Valkoinen Päätykannet Päätykansi/pari, sileää Aluzinkiä 600 mm runkoon VTB-katoissa Päätykansi/pari, Delta, Beta Opti, Opal flush, Eloksoitu Päätykansi/pari, Opal dropped, Eloksoitu Päätykansi/pari, Delta, Beta Opti, Opal flush, Valkoinen Päätykansi/pari, Opal dropped, Valkoinen Päätykansi/pari, Rockfon runkoon HB-katoissa Päätykansi/pari, Ecophon runkoon HB-katoissa Peitelista Peitelista. Antaa IP 44 suojan aloitusvalaisimelle, jota käytetään yksittäisvalaisimena. Peitelista toimitetaan aloitusvalaisimen mukana. Peitelista, Eloksoitu Peitelista, Valkoinen Ripustuskiinnike Rockfon Ripustuskiinnike/pari, sis. kitkalukot Ripustuskiinnike Ecophon Ripustuskiinnike/pari, ilman kitkalukkoa Kannatinlista Kannatinlista L=1800 mm/pari, ilman ruuveja Kannatinlista L=1120 mm/pari, sis. ruuvit Kannatinlista L=520 mm/pari, sis. ruuvit Päätykannake Päätykannake/pari Kannatinkisko Kannatinkisko/pari. L=600 mm L-kappale L-kappale, Beta Opti, Eloksoitu L-kappale, Beta Opti, Valkoinen Ruuvit Ruuvit B8 6,5. 1 pkt/500 kpl (menekki 10 kpl/m) Vaijeri Vaijeri, 50 m Liitosjohto Liitosjohto ja Wieland GST18i3 naarasliitin L=2,0 m, naarasliitin, vapaat päät, 3-napainen L=2,0 m, naarasliitin, pistotulppa, 3-napainen L=2,0 m, naarasliitin, vapaat päät, 5-napainen. 1-vaihe + valonsäätö Jatkojohto 3-napainen Jatkojohto Wieland GST18i3-pistoliittimillä, uros- ja naarasliitimet. Valkoinen. Jatkojohto 1,0 m, naaras- ja urosliitin Jatkojohto 2,0 m, naaras- ja urosliitin Jatkojohto 2,5 m, naaras- ja urosliitin Jatkojohto 3,0 m, naaras- ja urosliitin ex. 1.0 m 600 mm 1200 mm Length Inter-connecting cable mm 1.0 m mm 1.0 m mm 2.0 m mm 2.0 m mm 2.0 m mm 2.5 m Jatkojohto 5-napainen Musta, GST-liittimet, uros- ja naarasliitin, 5 1,5 mm². Jatkojohto 1,0 m, naaras- ja urosliitin, 5-napainen. Vaihe + valonsäätö Jatkojohto 2,0 m, naaras- ja urosliitin, 5-napainen. Vaihe + valonsäätö Jatkojohto 2,5 m, naaras- ja urosliitin, 5-napainen. Vaihe + valonsäätö Jatkojohto 3,0 m, naaras- ja urosliitin, 5-napainen. Vaihe + valonsäätö

37

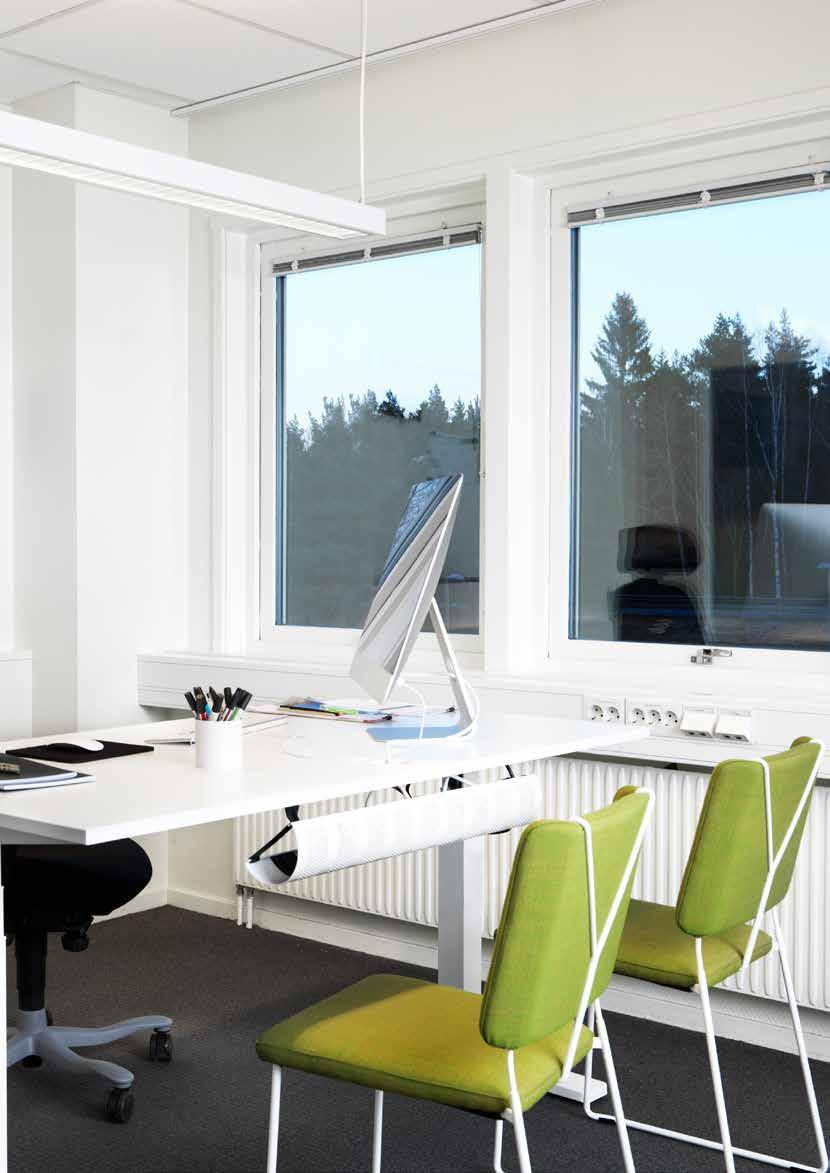

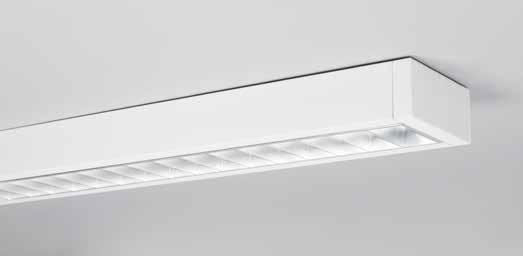

38 Closs LED Closs LED on klassisen minimalistinen muodoltaan ja täyttää niin tyylille kuin toimivuudelle asetetut vaatimukset erilaisissa ympäristöissä. Closs LED on luonnollinen valinta silloin, kun projektiin etsitään tehokasta valaisinta, joka on pieni ulkomitoiltaan sekä mahdollisimman monikäyttöinen. Pelkistetyn ja siron valaisimen mitat ovat mm. Siinä käytettävä Beta Opti häikäisysuoja tarjoaa tehokasta, mutta myös hyvin häikäisysuojattua ja sopivasti kontrasteja luovaa valaistusta. Häikäisysuojan batwing-valonjako pitää valon tasaisena valaisinrivien välissä ilman, että valon voimakkuus nousisi liian kirkkaaksi valaisimen alapuolella. Closs LEDistä löytyy lukuisia vaihtoehtoja erilaisiin projekteihin ja tiloihin. Monipuolisuutta tarjoavat suora tai suora/ epäsuora valonjako, eri koko- ja valovirtavaihtoehdot 1000 lumenista jopa 6500 lumeniin sekä erilaiset valonohjausvaihtoehdot. Valaisimien värivaihtoehtoina ovat valkoinen tai raepintainen alumiininharmaa. 38

39

40 523 Closs LED Suora Valaisimet Moduuli W K lm lm/w Ra (CRI) Elinikä SDCM kg Valkoinen Harmaa L h L h L h L h L h L h L h L h L h L h Katso lisätietoja Asennus Suoraan kattopintaan tai vaijeriripustus kitkalukoilla. Ripustusasennuksessa käytetään vastapainoa (vaijeriripustus ja vastapaino, katso lisävarusteet). Kytkentä Kolme kalvotiivistettyä 19 mm johtoaukkoa valaisimen yläpinnalla, katso mittapiirros. Aukkoaihio molemmissa päädyissä pintajohtoasennusta varten. 3-napainen jousiliitinkytkentärima valaisimen keskellä. 5-napainen jousiliitinkytkentärima valonohjaukseen. Yksivaiheinen läpijohdotus mahdollinen. Rakenne Runko teräslevyä. Päädyt alumiinivalua. Väri valkoinen (RAL 9016, raepinta) tai alumiininharmaa (RAL 9006, raepinta). Häikäisysuoja Beta Opti paraboliset pitkittäisheijastimet ja poikkilamellit mattapintaista metalloitua alumiinia integroidulla opaalikalvolla, joka poistaa ledien aiheuttaman kiusahäikäisyn. Heijastin Häikäisysuoja toimii heijastimena. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Design Epsilon. Lisätarvikkeet Jonoasennusvaruste, sisältää kitkalukon, valkoinen/kpl Jonoasennusvaruste, sisältää kitkalukon, harmaa/kpl Vastapaino ylävalottoman valaisimen ripustusasennukseen Vaijerikiinnike/pari, alumiinivalua Lisänumerot -402 DALI/Painonappiohjaus -516 e-sense BrightSwitch poissaolovalaistus -517 e-sense BrightSwitch on/off Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen mm A B C D 1 D 2 D C B D 1 A D 2 D 3 40 Jonoasennus erillisellä lisävarusteella. Huomaa, että valaisimessa ei ole läpijohdotusta vakiona.

41 Closs LED Suora/Epäsuora Valaisimet Moduuli W K lm lm/w Ra (CRI) Elinikä SDCM kg Valkoinen Harmaa L h L h L h L h L h L h L h L h Katso lisätietoja Asennus Vaijeriripustus kitkalukoilla. Valaisimet ovat tasapainotettuja. Vaijeriripustus, katso lisävarusteet. Kytkentä Kaksi kalvotiivistettyä 19 mm johtoaukkoa valaisimen yläpinnalla, katso mittapiirros. 3-napainen jousiliitinkytkentärima. 5-napainen jousiliitinkytkentärima valonohjaukseen. Yksivaiheinen läpijohdotus mahdollinen. Rakenne Runko teräslevyä. Päädyt alumiinivalua. Väri valkoinen (RAL 9016, raepinta) tai alumiininharmaa (RAL 9006, raepinta). Häikäisysuoja Beta Opti paraboliset pitkittäisheijastimet ja poikkilamellit mattapintaista metalloitua alumiinia integroidulla opaalikalvolla, joka poistaa ledien aiheuttaman kiusahäikäisyn. Heijastin Häikäisysuoja toimii heijastimena. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Design Epsilon. Lisätarvikkeet Ohjausyksikkö, e-sense Connect Kauko-ohjain, e-sense Connect Liitosjohto ohjausyksikön ja käyttöpaneelin väliin, e-sense Connect Jonoasennusvaruste, sisältää kitkalukon, valkoinen/kpl Jonoasennusvaruste, sisältää kitkalukon, harmaa/kpl Opaalimuovilevy Vaijerikiinnike/pari Lisänumerot -402 DALI/Painonappiohjaus -457 e-sense Connect tunnistimella -458 e-sense Connect -459 e-sense ActiLume master-valaisin -516 e-sense BrightSwitch poissaolovalaistus -517 e-sense BrightSwitch on/off Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen mm Clossin ylävaloaukkkoon voidaan asentaa opaalilevy, joka vähentää epäsuoran valon määrää ja toimii samalla pölysuojana. 41

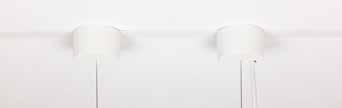

42 Vaijeriripustus Erillisasennus Vaijeriripustinsarja liitosjohdolla 3 1,0 mm², L=1,0 m yksittäisasennukseen Isot pyöreät kattokupit, valkoinen liitosjohto ( ) Isot pyöreät kattokupit, läpinäkyvä liitosjohto ( ) Isot pyöreät kattokupit, 25 mm T-kannatinprofiiliin; valkoinen liitosjohto ( ) Isot pyöreät kattokupit, 25 mm T-kannatinprofiiliin; läpinäkyvä liitosjohto ( ) Iso + pieni pyöreä kattokuppi, valkoinen liitosjohto ( ) Iso + pieni pyöreä kattokuppi, läpinäkyvä liitosjohto ( ) Iso + pieni pyöreä kattokuppi, 25 mm T-kannatinprofiiliin; valkoinen liitosjohto ( ) Iso + pieni pyöreä kattokuppi, 25 mm T-kannatinprofiiliin; läpinäkyvä liitosjohto ( ) Isot neliönmuotoiset kattokupit, valkoinen liitosjohto ( ) Isot neliönmuotoiset kattokupit, läpinäkyvä liitosjohto ( ) Isot neliönmuotoiset kattokupit, 25 mm T-kannatinprofiiliin; valkoinen liitosjohto ( ) Isot neliönmuotoiset kattokupit, 25 mm T-kannatinprofiiliin; läpinäkyvä liitosjohto ( ) Iso + pieni neliönmuotoinen kattokuppi, valkoinen liitosjohto ( ) Iso + pieni neliönmuotoinen kattokuppi, läpinäkyvä liitosjohto ( ) Iso + pieni neliönmuotoinen kattokuppi, 25 mm T-kannatinprofiiliin; valkoinen liitosjohto ( ) Iso + pieni neliönmuotoinen kattokuppi, 25 mm T-kannatinprofiiliin; läpinäkyvä liitosjohto ( ) Vaijeriripustinsarja liitosjohdolla 5 1,0 mm², L=1,0 m yksittäisasennukseen Isot pyöreät kattokupit, valkoinen liitosjohto ( ) Isot pyöreät kattokupit, läpinäkyvä liitosjohto ( ) Isot pyöreät kattokupit, 25 mm T-kannatinprofiiliin; valkoinen liitosjohto ( ) Isot pyöreät kattokupit, 25 mm T-kannatinprofiiliin; läpinäkyvä liitosjohto ( ) Iso + pieni pyöreä kattokuppi, valkoinen liitosjohto ( ) Iso + pieni pyöreä kattokuppi, läpinäkyvä liitosjohto ( ) Iso + pieni pyöreä kattokuppi, 25 mm T-kannatinprofiiliin; valkoinen liitosjohto ( ) Iso + pieni pyöreä kattokuppi,; 25 mm T-kannatinprofiiliin; läpinäkyvä liitosjohto ( ) Isot neliönmuotoiset kattokupit, valkoinen liitosjohto ( ) Isot neliönmuotoiset kattokupit, läpinäkyvä liitosjohto ( ) Isot neliönmuotoiset kattokupit, 25 mm T-kannatinprofiiliin; valkoinen liitosjohto ( ) Isot neliönmuotoiset kattokupit, 25 mm T-kannatinprofiiliin; läpinäkyvä liitosjohto ( ) Iso + pieni neliönmuotoinen kattokuppi, valkoinen liitosjohto ( ) Iso + pieni neliönmuotoinen kattokuppi, läpinäkyvä liitosjohto ( ) Iso + pieni neliönmuotoinen kattokuppi, 25 mm T-kannatinprofiiliin; valkoinen liitosjohto ( ) Iso + pieni neliönmuotoinen kattokuppi, 25 mm T-kannatinprofiiliin; läpinäkyvä liitosjohto ( ) Saatavissa maaliskuussa *Notor 60:n, Notor 65:n ja Closs LEDin vaijeriasennuksessa tarvitaan kitkalukko, katso lisävarusteet

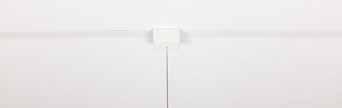

43 Vaijeriripustus Jonoasennus 1 1. Vaijeriripustustin L=1,0 m, jonoasennukseen Iso pyöreä kattokuppi/kpl Iso pyöreä kattokuppi 25 mm T-kannatinprofiiliin/kpl Pieni pyöreä kattokuppi/kpl Pieni pyöreä kattokuppi 25 mm T-kannatinprofiiliin/kpl Iso neliönmuotoinen kattokuppi/kpl Iso neliönmuotoinen kattokuppi 25 mm T-kannatinprofiiliin/kpl Pieni neliönmuotoinen kattokuppi/kpl Pieni neliönmuotoinen kattokuppi 25 mm T-kannatinprofiiliin/kpl Vaijeriripustin liitosjohdolla 3 1,0 mm², L=1,0 m jonoasennukseen Iso pyöreä kattokuppi, valkoinen liitosjohto/kpl Iso pyöreä kattokuppi, läpinäkyvä liitosjohto/kpl Iso pyöreä kattokuppi 25 mm T-kannatinprofiiliin, valkoinen liitosjohto/kpl Iso pyöreä kattokuppi 25 mm T-kannatinprofiiliin, läpinäkyvä liitosjohto/kpl Iso neliönmuotoinen kattokuppi, valkoinen liitosjohto/kpl Iso neliönmuotoinen kattokuppi, läpinäkyvä liitosjohto/kpl Iso neliönmuotoinen kattokuppi 25 mm T-kannatinprofiiliin, valkoinen liitosjohto/kpl Iso neliönmuotoinen kattokuppi 25 mm T-kannatinprofiiliin, läpinäkyvä liitosjohto/kpl Vaijeriripustin liitosjohdolla 5 1,0 mm², L=1,0 m jonoasennukseen Iso pyöreä kattokuppi, valkoinen liitosjohto/kpl Iso pyöreä kattokuppi, läpinäkyvä liitosjohto/kpl Iso pyöreä kattokuppi 25 mm T-kannatinprofiiliin, valkoinen liitosjohto/kpl Iso pyöreä kattokuppi 25 mm T-kannatinprofiiliin, läpinäkyvä liitosjohto/kpl Iso neliönmuotoinen kattokuppi, valkoinen liitosjohto/kpl Iso neliönmuotoinen kattokuppi, läpinäkyvä liitosjohto/kpl Iso neliönmuotoinen kattokuppi 25 mm T-kannatinprofiiliin, valkoinen liitosjohto/kpl Iso neliönmuotoinen kattokuppi 25 mm T-kannatinprofiiliin, läpinäkyvä liitosjohto/kpl Saatavissa maaliskuussa *Notor 60:n, Notor 65:n ja Closs LEDin vaijeriasennuksessa tarvitaan kitkalukko, katso lisävarusteet

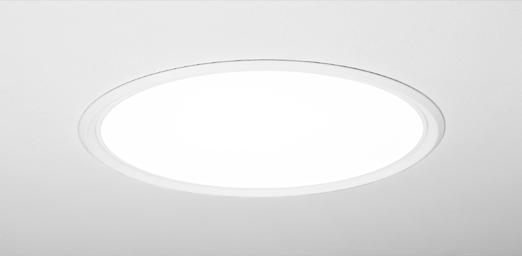

44 IP34 44 Pozzo I Opal 523 Valaisimet K W lm lm/w SDCM Ra (CRI) Elinikä kg L h L h L h L h L h L h L h L h Katso lisätietoja Lisätarvikkeet Tukilevy 350, 600-moduliin Tukilevy 450, 600-moduliin Tukilevy 550, 600-moduliin Tukilevy 350, 625-moduliin Tukilevy 450, 625-moduliin Tukilevy 550, 625-moduliin Lisänumerot -3 Liitosjohto pistotulpalla, L=2,5 m DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Upotetaan kattopintaan. Toimitukseen sisältyy asennusrunko, jolla valaisin kiinnitetään kattolevyn reunoihin (kattolevyn paksuus 2 50 mm). Valaisin kiinnittyy pohjasta neljällä ruuvilla (avainreikähahlot) asennusrunkoon. Sopii myös ilmastoituun alakattorakenteeseen. Pehmeiden alakattomateriaalien kanssa on käytettävä tukilevyä. Ei saa peittää eristävällä materiaalilla. Lisätietoja asennusohjeessa kotisivuillamme. Kytkentä malleissa jousiliitinkytkentärima 5 1,5 mm² valaisimen sisällä. Muissa liitännät liitäntälaitekoteloon. Kotelo voidaan sijoittaa valaisimen viereen. Jousiliitinkytkentärima 3 1,5 mm² (säädettävissä malleissa 5 1,5 mm²). Ryhmäjohdon jatkaminen mahdollinen. Rakenne Runko syvävedettyä alumiinia, väri valkoinen (RAL 9016, raepinta). Kupu opaaliakryylia. Kupu kiinnittyy jousilla valaisimen runkoon. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Valaisimen opaalikupu voidaan asettaa kahteen eri korkeusasemaan valaisimen sisään, jolloin syntyy vaikutelma valokuilusta (IP 44) tai valaisimen alapinnan tasoon (IP 34). Yläpuolelta valaisin on IP K, 450 Pozzo I 1 t Max Valaisimen asennuksessa käytetään apurunkoa, joka kiinnitetään ensin paikoilleen ja johon valaisin ruuvataan pohjasta.

45 Pozzo I Delta 523 Valaisimet K W lm lm/w SDCM Ra (CRI) Elinikä L h L h L h L h L h L h * 76* 3 80 L h * 78* 3 80 L h *Tunable White -mallit tässä taulukossa 4000 K. Katso lisätietoja Lisätarvikkeet Tukilevy 350, 600-moduliin Tukilevy 450, 600-moduliin Tukilevy 550, 600-moduliin Tukilevy 350, 625-moduliin Tukilevy 450, 625-moduliin Tukilevy 550, 625-moduliin Lisänumerot -3 Liitosjohto pistotulpalla, L=2,5 m DALI/Painonappiohjaus -477 e-sense Tune master-valaisin -478 e-sense Tune orjavalaisin Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Upotetaan kattopintaan. Toimitukseen sisältyy asennusrunko, jolla valaisin kiinnitetään kattolevyn reunoihin (kattolevyn paksuus 2 50 mm). Valaisin kiinnittyy pohjasta neljällä ruuvilla (avainreikähahlot) asennusrunkoon. Sopii myös ilmastoituun alakattorakenteeseen. Pehmeiden alakattomateriaalien kanssa on käytettävä tukilevyä. Ei saa peittää eristävällä materiaalilla. Lisätietoja asennusohjeessa kotisivuillamme. Kytkentä Liitännät liitäntälaitekoteloon. Kotelo voidaan sijoittaa valaisimen viereen. Jousiliitinkytkentärima 3 1,5 mm² (säädettävissä malleissa 5 1,5 mm²). Ryhmäjohdon jatkaminen mahdollinen. Rakenne Runko syvävedettyä alumiinia, väri valkoinen (RAL 9016, raepinta). Kupu kiinnittyy jousilla valaisimen runkoon. Häikäisysuoja Delta mikroprismahäikäisysuoja akryyliä (PMMA), sisäpuolella ohut opaalikalvo (akryyli/pmma). Valonsäätö Tunable White -valaisimet voidaan tilauksesta varustaa e-sense Tune -ohjausjärjestelmällä. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Kupu voidaan asettaa kahteen eri korkeusasemaan: valaisimen alapinnan tasoon tai 50 mm valaisimen sisään. Valaisimen sisään asennettu kupu synnyttää vaikutelman valokuilusta. Tunable White -valaisimet ( K) on varustettu DALI Device type 8 liitäntälaitteella. Tunable White värilämpötilana esitetään 4000 K. LED, 4000 K, 450 Pozzo I 1 t Max Valaisimen sisään asennettu kupu luo vaikutelman valokuilusta. 45

46 523 Gondol LED Valaisimet W Moduuli K lm lm/w Ra (CRI) Elinkä SDCM kg L h L h L h L h Katso lisätietoja Asennus Upotetaan T-profiilikattoon, jossa on näkyvät kannatinprofiilit. Sopii ilmastoituun tai ilmastoimattomaan alakattorakenteeseen. Ei saa peittää eristävällä materiaalilla. Lisätiedot, ks. asennusohje kotisivultamme. Kytkentä Jousiliitinkytkentärima 5 2,5 mm² valaisimen keskellä ylhäällä. Rakenne Valaisimen runko valkoiseksi (RAL 9016) maalattua teräslevyä. Häikäisysuoja Valaisimen runko estää lampun näkymisen muualle kuin valaistavan pinnan suuntaan. Heijastin Mattapintaista alumiinia (heijastussuhde > 92 %). Epäsymmetrinen valonjako pystypintojen valaistukseen. Valonohjaus DALI vakiona. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Kaikki versiot Length A B C

47

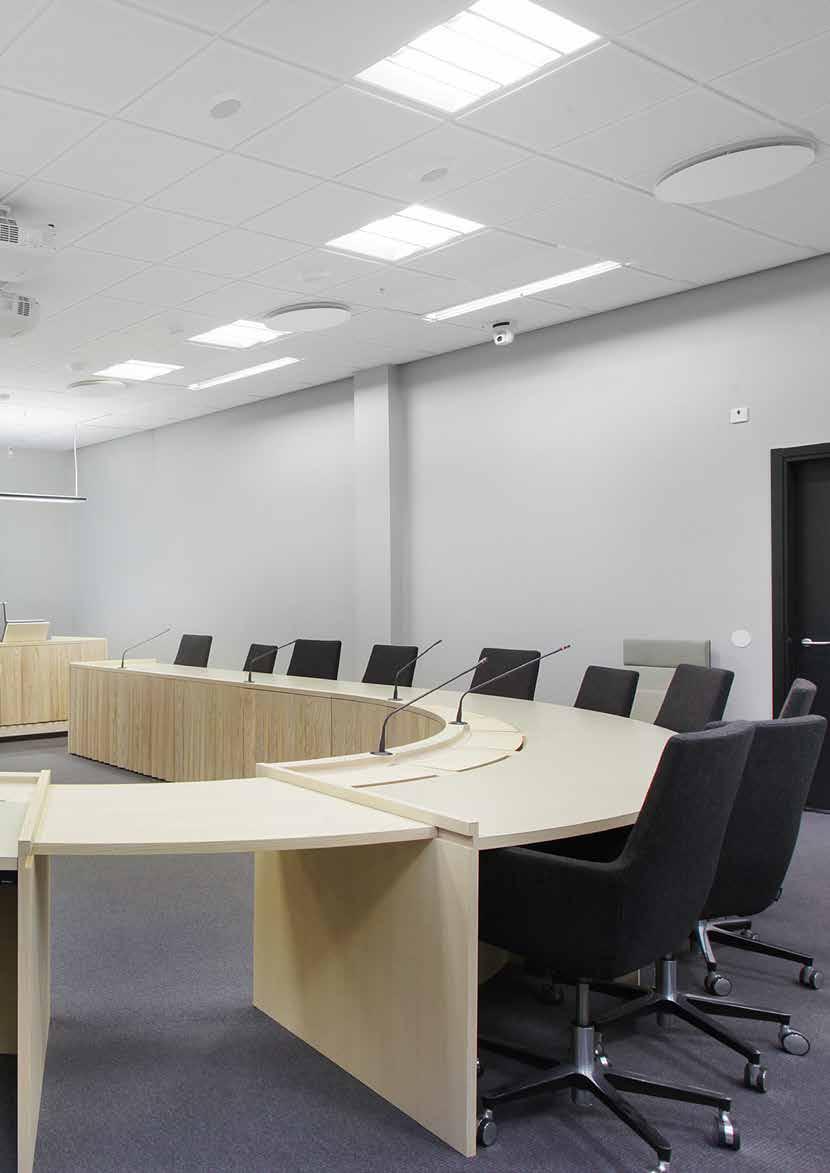

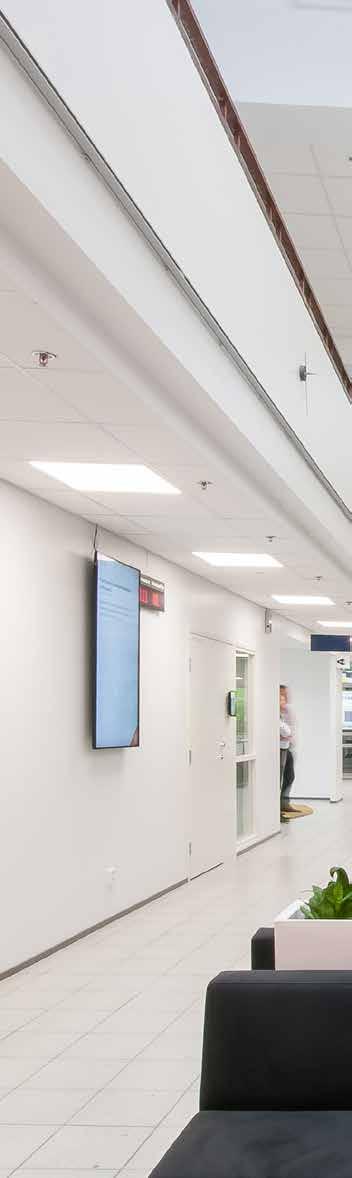

48 Multilume Multilume on monipuolinen ja energiatehokas, alakattoon upotettava led-valaisinsarja. Multilume-valaisimien valaistusergonomia on erittäin hyvä ja malleja päivitetään jatkuvasti uusimmalla led-tekniikalla. Valittavana on runsaasti teho- ja asennustapavaihtoehtoja erilaisten projektien tarpeisiin. Valaisimia voidaan myös ohjata esimerkiksi päivänvalon ja läsnäolon mukaan. Multilume Slim sopii nimensä mukaisesti upotettavaksi matalampiin alakattorakenteisiin. Valaisimen led-moduulin rakenne ja sijoitustapa pienentävät upotussyvyyttä, valaisimen korkeuden ollessa vain 23 mm. Multilume Slim valaisinsarjaan on aikaisemmin kuulunut ainoastaan mallit T-profiilikattoon. Sarjaa täydentävät nyt mallit T-profiilikattoon sekä mallit piilokiinnityskattoon. Nämä uudet mallit saatavissa Q1:n aikana. 48

49

50 523 Multilume Slim Delta Valaisimet W Moduuli K Ra (CRI) SDCM lm lm/w Elinkä kg Näkyvä kannatinprofiili (VTB) L h L h L h L h Katso lisätietoja Lisävarusteet Kehys pinta-asennusta varten, H=60 ( VTB) Koristelevy pyöreä, vain VTB 600x600 malleihin Lisävarusteet -03 Liitosjohto pistotulpalla, L=2,5 m DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Upotettava valaisin alakattoon. Voidaan asentaa ilmastoituun tai ilmastoimattomaan alakattorakenteeseen. VTB asennetaan T-profiilikattoon, jossa on näkyvät (15 tai 24 mm) kannatinprofiilit. HB asennetaan piilokiinnityskattoon, jossa symmetrisesti asennetut kattolevyt. Kytkentä Kytkentä erilliseen, toimitukseen sisältyvään liitäntälaitteeseen. Pikaliitin 3 2,5 mm² (säädettävissä 5 2,5 mm². Läpijohdotusmahdollisuus. Voidaan toimittaa myös liitosjohdolla varustettuna. Rakenne Valaisimen runko valkoiseksi maalattua teräslevyä (RAL 9016). Häikäisysuoja Delta mikroprismahäikäisysuoja UV-kestävää polystyreeniä. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot IP 44 alakaton alla, IP 20 alakaton yläpuolella. Valaisinrunko, suojausluokka III. Mukana toimitettava liitäntälaite (suojausluokka II) maadoitettava toiminnallisista syistä. HUOM! Tuotenumerot ja tarkemmat tuotetiedot HB 600x600 -malleista ja VTB 300x1200 -malleista puuttuivat esitteen mennessä painoon. Tuotetiedot löytyvät myöhemmin Q1:n aikana osoitteestamme Driver

51 523 Multilume Slim Opal Valaisimet W Moduuli K Ra (CRI) SDCM lm lm/w Elinkä kg Näkyvä kannatinprofiili (VTB) L h L h L h L h Katso lisätietoja Lisävarusteet Kehys pinta-asennusta varten, H=60 ( VTB) Koristelevy pyöreä, vain VTB 600x600 malleihin Lisävarusteet -03 Liitosjohto pistotulpalla, L=2,5 m DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Upotettava valaisin alakattoon. Voidaan asentaa ilmastoituun tai ilmastoimattomaan alakattorakenteeseen. VTB asennetaan T-profiilikattoon, jossa on näkyvät (15 tai 24 mm) kannatinprofiilit. HB asennetaan piilokiinnityskattoon, jossa symmetrisesti asennetut kattolevyt. Kytkentä Kytkentä erilliseen, toimitukseen sisältyvään liitäntälaitteeseen. Pikaliitin 3 2,5 mm² (säädettävissä 5 2,5 mm². Läpijohdotusmahdollisuus. Voidaan toimittaa myös liitosjohdolla varustettuna. Utförande Valaisimen runko valkoiseksi maalattua teräslevyä (RAL 9016). Häikäisysuoja Opaalihäikäisysuoja huurrettua, UV-kestävää polystyreeniä. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot IP 44 alakaton alla, IP 20 alakaton yläpuolella. Valaisinrunko, suojausluokka III. Mukana toimitettava liitäntälaite (suojausluokka II) maadoitettava toiminnallisista syistä. HUOM! Tuotenumerot ja tarkemmat tuotetiedot HB 600x600 -malleista ja VTB 300x1200 -malleista puuttuivat esitteen mennessä painoon. Tuotetiedot löytyvät myöhemmin Q1:n aikana osoitteestamme Driver

52 523 Multilume Flat Delta Valaisimet W Moduuli 3000 K, lm 3000 K, lm/w 4000 K, lm 4000 K, lm/w Ra (CRI) Elinikä kg 3000 K 4000 K Näkyvä kannatinprofiili (VTB) L h L h L h L h L h L h L h L h L h Piilotettu kannatinprofiili (HB)/E-reuna, symmetrisesti asennetut kattolevyt L h L h L h Katso lisätietoja Tunable White -valaisimet W Moduuli lm lm/w Ra (CRI) Elinikä kg Näkyvä kannatinprofiili (VTB) * 77* 80 L h *Tunable White -mallit tässä taulukossa 4000 K. Katso lisätietoja Lisätarvikkeet Kehys pinta-asennusta varten, H=100 ( VTB) Tukilevy ( ) VTB Koristelevy pyöreä, vain VTB 600x600 malleihin Asennussarja kiinteään levykattoon/4 kpl Lisänumerot -03 Liitosjohto pistotulpalla, L=2,5 m DALI/Painonappiohjaus -492 e-sense Organic -477 e-sense Tune master-valaisin -478 e-sense Tune orjavalaisin Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Upotettava valaisin alakattoon. Voidaan asentaa ilmastoituun tai ilmastoimattomaan alakattorakenteeseen. VTB asennetaan T-profiilikattoon, jossa on näkyvät (15 tai 24 mm) kannatinprofiilit myös kiinteään levykattoon. HB asennetaan piilokiinnityskattoon, jossa symmetrisesti asennetut kattolevyt. Kiinteään levykattoon asennettaessa tilattava asennussarja erikseen, ks. lisävarusteet. Kytkentä Liitännät liitäntälaitekoteloon. Kotelo voidaan sijoittaa valaisimen viereen. Jousiliitinkytkentärima 3 1,5 mm² (säädettävissä malleissa 5 1,5 mm²) mallissa ketjutusmahdollisuus. Rakenne Valaisimen runko valkoiseksi maalattua teräslevyä (RAL 9016). Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA), sisäpuolella ohut valoa hajoittava opaalilevy (akryyli/ PMMA). Valonsäätö Tunable White -valaisimet voidaan tilauksesta varustaa e-sense Tune -ohjausjärjestelmällä. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 80/90, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen) K: Ra (CRI) min. 80, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot IP 44 alhaaltapäin. IP 20 ylhäältäpäin. Tunable White -valaisimet ( K) on varustettu DALI Device type 8 liitäntälaitteella. Tunable White värilämpötilana esitetään 4000 K. Valaisinrunko, suojausluokka III. Mukana toimitettava liitäntälaite (suojausluokka II) maadoitettava toiminnallisista syistä , , Driver A 2 A 1 B 2 B HB B 2 B A 1 A 2 B 1 B 2 VTB HB

53 523 Multilume Flat Opal Valaisimet W Moduuli 3000 K, lm 3000 K, lm/w 4000 K, lm 4000 K, lm/w Ra (CRI) Elinikä kg 3000 K 4000 K Näkyvä kannatinprofiili (VTB) L h L h L h L h L h L h L h L h L h Piilotettu kannatinprofiili (HB)/E-reuna, symmetrisesti asennetut kattolevyt L h L h L h Katso lisätietoja Asennus Upotettava valaisin alakattoon. Voidaan asentaa ilmastoituun tai ilmastoimattomaan alakattorakenteeseen. VTB asennetaan T-profiilikattoon, jossa on näkyvät (15 tai 24 mm) kannatinprofiilit myös kiinteään levykattoon. HB asennetaan piilokiinnityskattoon, jossa symmetrisesti asennetut kattolevyt. Kiinteään levykattoon asennettaessa tilattava asennussarja erikseen, ks. lisävarusteet. Kytkentä Liitännät liitäntälaitekoteloon. Kotelo voidaan sijoittaa valaisimen viereen. Jousiliitinkytkentärima 3 1,5 mm² (säädettävissä malleissa 5 1,5 mm²) mallissa ketjutusmahdollisuus. Rakenne Valaisimen runko valkoiseksi maalattua teräslevyä (RAL 9016). Häikäisysuoja Opaalilevy huurrettua akryylia (PMMA). Tietoa LED 3000 K/4000 K: Ra (CRI) min. 80/90, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot IP 44 alhaaltapäin. IP 20 ylhäältäpäin. Valaisinrunko, suojausluokka III. Mukana toimitettava liitäntälaite (suojausluokka II) maadoitettava toiminnallisista syistä. Lisätarvikkeet Kehys pinta-asennusta varten, H=100 ( VTB) Tukilevy ( ) VTB Koristelevy pyöreä, vain VTB 600x600 malleihin Asennussarja kiinteään levykattoon/4 kpl Lisänumerot -03 Liitosjohto pistotulpalla, L=2,5 m DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen , , Driver A 2 A 1 B 2 B HB B 2 B A 1 A 2 B 1 B 2 VTB HB Pyöreä koristelevy lisävarusteena. 53

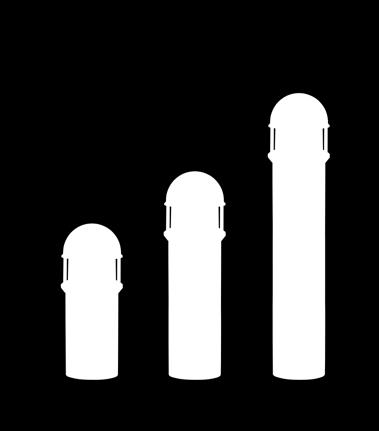

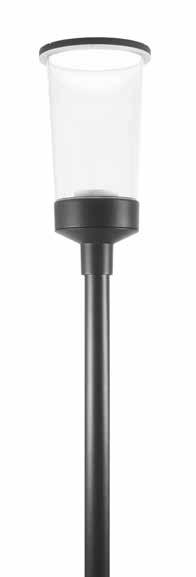

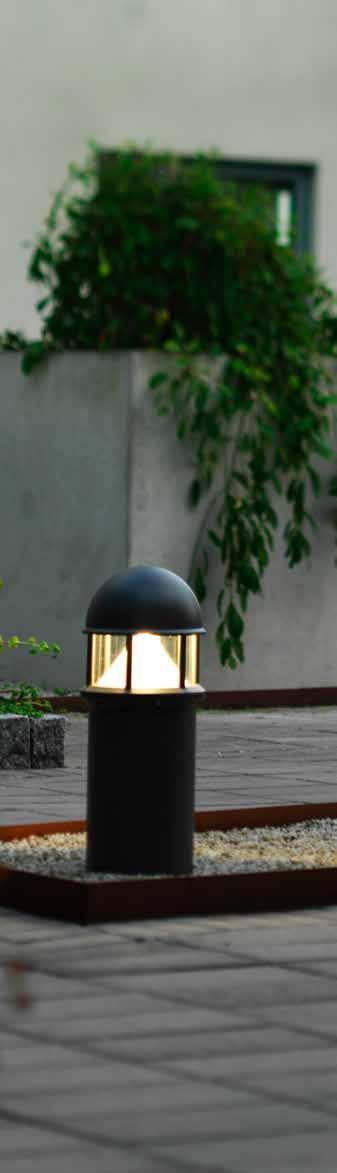

54 Verda Verda on monipuolinen valaisinsarja tarkkaan ja vaihtelevaan valaistukseen puistoissa, asuinalueilla ja kaupunkien lähiympäristöissä. Pylväs- ja pollarivalaisimia sisältävä moduulipohjainen järjestelmä auttaa suunnittelemaan erilaisiin kohteisiin juuri niihin sopivia valaistusratkaisuja. Valaisimet sopivat yhtä hyvin perinteisiin, kuin myös nykyaikaisiin, viihtyisiin tai tyylikkäisiin ympäristöihin. Pylväsvalaisimista on saatavana neljä eri versiota, häikäisysuojalla ja varjostimella, joko yhdistelmänä tai erikseen. Kaikki vaihtoehdot ovat visuaaliselta näkömukavuudeltaan erittäin hyviä. Epäsuoran ja pystysuoran valaistuksen yhdistelmä auttaa hahmottamaan tilaa ja valaisee aluetta myös kulkuväylien reunoilta, tuoden pensaat ja muun kasvuston hyvin esiin. 54

55 55

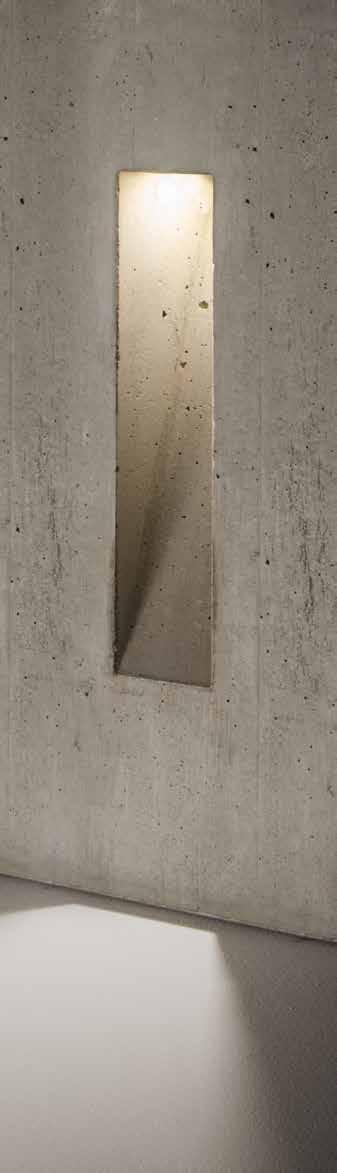

56 Ghost Simeksen uusi Ghost-valaisinsarja yhdistää minimalistisen muotoilun arkkitehtuuriin. Innovatiivinen, täysin integroitava valaistusratkaisu valetaan suoraan julkisten tilojen betoniseiniin tai muureihin jo niiden rakennusvaiheessa. Ghost-sarjaan kuuluu kolme eri mallia, Horizontal, Square ja Vertical, jotka kaikki luovat epäsuoraa valaistusta. Kun valaisin sammutetaan, se sulautuu huomaamattomasti betonipintaan. Ghost kuulu osana Simeksen Concretetesarjaa, jossa käytetään pintamateriaalina betonia. Katso lisätietoja Ghost Horizontal. Ghost Vertical. Ghost Square. 56

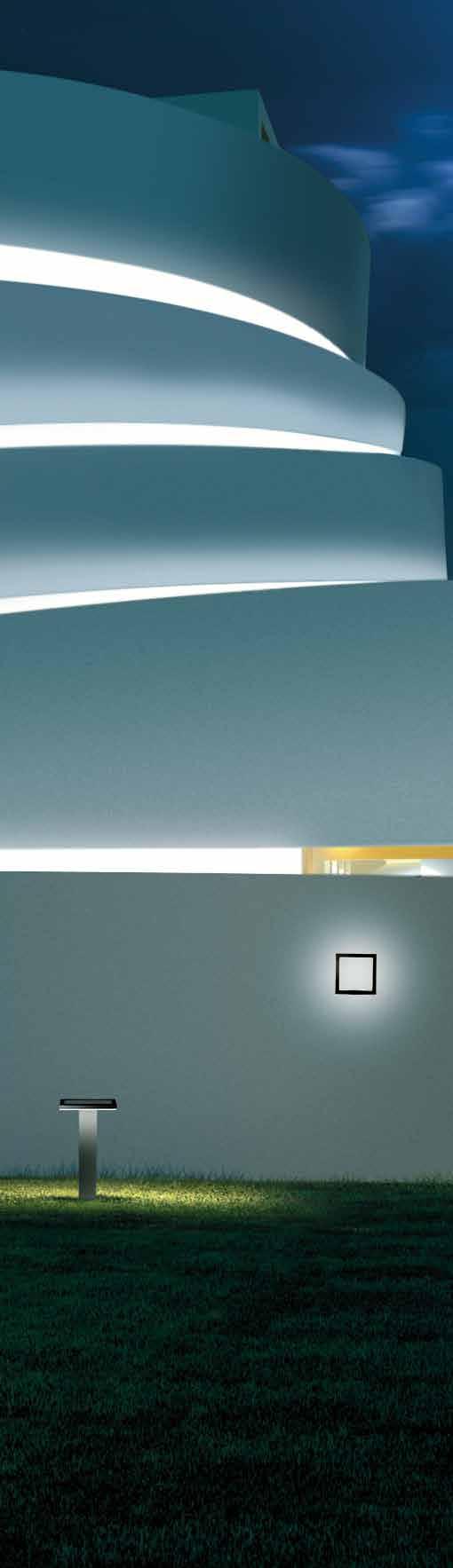

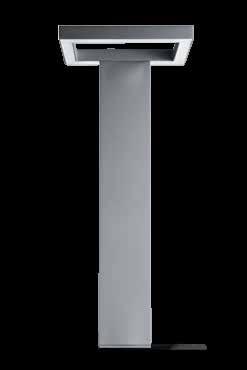

57 Trim Seinävalaisin. Outline Pollari. Trim Trim on epäsuoraa valaistusta luova monipuolinen valaisinsarja, jonka avulla on helppo luoda viihtyisiä ympäristöjä. Seinävalaisin luo kauniita ja symmetrisiä efektejä erilaisille seinäpinnoille. Pollareiden valonjako on epäsymmetrinen. Trimmin neliskanttinen, minimalistinen muotoilu ja epäsuora valonjako sopivat hyvin sekä klassisiin että nykyaikaisiin ympäristöihin. Trim-seinävalaisimia on saatavana neljää eri kokoa ja pollareita kolmessa eri koossa. Valaisimien materiaaleina on käytetty alumiinia ja lasia. Katso lisätietoja

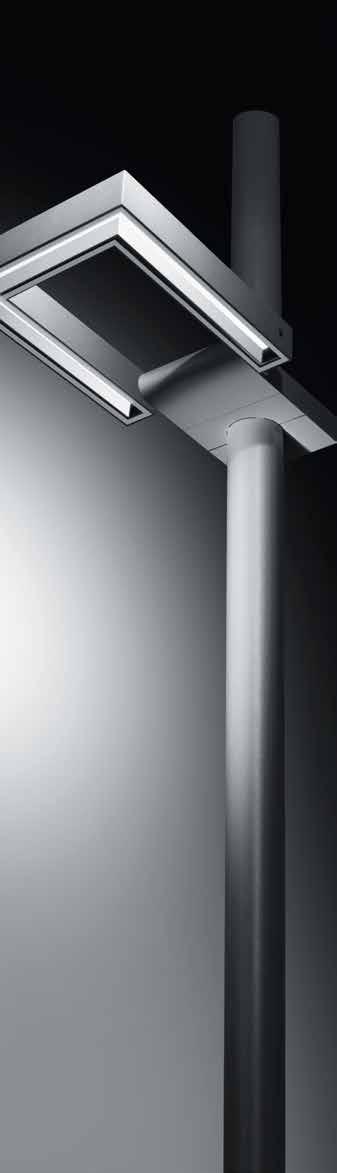

58 Outline Outline on säädettävä valonheitin, joka voidaan asentaa pylvääseen, seinälle tai maahan. Alumiinista valmistettu Outline sulautuu helposti erilaisiin ympäristöihin luoden kaunista ja puhdasta valaistusta. Perinteisistä valonheittimistä poiketen Outline on muodoltaan suorakulmainen, ja sen keskellä on nelikulmainen aukko. Valaisimen muotoilu on hyvin arkkitehtoninen ja sammutettuna se sulautuu hyvin ympäristöönsä. Valittavana on kaksi eri mallia, Outline Spot tai Outline Flood. Katso lisätietoja Outline Spot. Outline Flood. 58

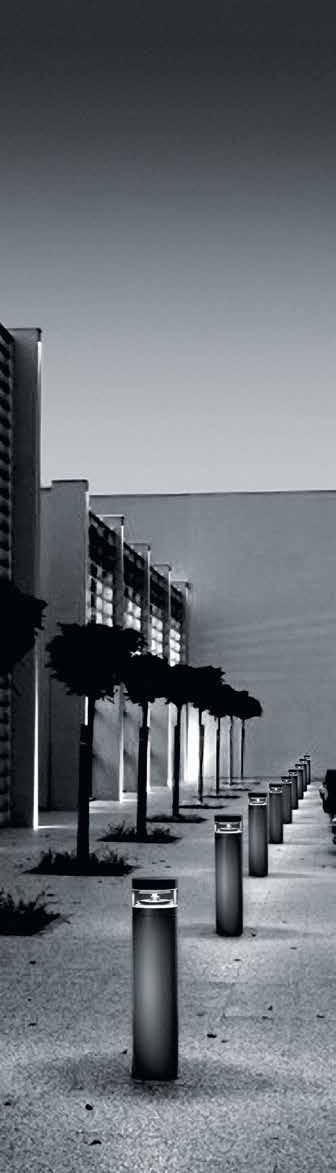

59 Ikonic Ikonic on ympärivalaiseva pollari, jonka suunnittelussa on keskitytty tyylikkääseen muotoiluun ja visuaaliseen näkömukavuuteen. COB-ratkaisun ansiosta Ikonicin valaistusominaisuudet ovat erinomaiset. Myös valaisimen häikäisysuojaukseen on kiinnitetty erityistä huomiota. Vankkarakenteisen pollarin materiaaleina on käytetty alumiinia ja lasia. Eri kokovaihtoehdot auttavat luomaan dynaamisia valaistusratkaisuja erilaisiin ympäristöihin. Katso lisätietoja

60 Fagerhult kehittää, valmistaa ja markkinoi valaisimia ja valaistusratkaisuja julkisiin tiloihin. Keskitymme toiminnassamme tuotteiden toimivuuteen, muotoiluun, monipuolisuuteen ja energiaa säästäviin ratkaisuihin. Fagerhult on osa Fagerhult-konsernia, joka kuuluu Euroopan johtaviin valaistusalan ryhmittymiin. Konsernilla on toimintaa yli 15 maassa. AB Fagerhultin osake noteerataan Nasdaq OMX:n Pohjoismaisessa pörssissä Tukholmassa. ETELÄ-SUOMI MYYNTI JA VALAISINGALLERIA Fagerhult Oy Mannerheimintie Helsinki Puh: KESKI-SUOMI MYYNTI JA NÄYTTELY Fagerhult Oy Pyhäranta 7 D Tampere Puh: POHJOIS-SUOMI Fagerhult Oy Sepänkatu Oulu Puh:
