1 osaamista ja innovaatioita Tuoteuutuudet, syksy 2016

2 Hyvä valo osana terveydenhuoltoa Valo on tärkeää ihmisten hyvinvoinnille, niin biologisesti, visuaalisesti kuin emotionaalisestikin. Tämä on todettu monissa eri tutkimuksissa. Valon tärkein tehtävä on auttaa näkemään, mutta sillä on myös muita tärkeitä tehtäviä. Valo vaikuttaa meihin fysiologisesti ja psykologisesti. Se parantaa keskittymiskykyä, vaikuttaa mielialaan sekä ihmisen biologisiin toimintoihin. Värillinen valo ja eri värilämpötilojen vaihtelu luovat myönteisiä tunteita. Viihtyisän tunnelman lisäksi valaistus tekee ympäristöstä vähemmän kliinisen. Hyvin toteutettu valaistus edistää sekä potilaiden että henkilökunnan hyvinvointia ja helpottaa myös erilaisten toimenpiteiden suorittamista. Monissa sairaaloissa on huomattu, että viihtyisä ympäristö tukee potilaan paranemista ja edistää toipumisprosessia. Hyvin suunniteltu tunnelma ja valaistus voi täyttää sekä potilaiden että henkilökunnan erilaiset tarpeet. 4

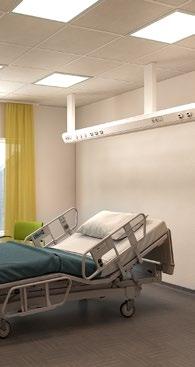

3 Potilashuoneiden valaistus Potilashuoneen valaistus on suunniteltava huolella, koska potilaitten ja hoitohenkilökunnan tarpeet voivat vaihdella suuresti. Potilas tarvitsee rauhallisen ja stressittömän ympäristön, joka tuntuu turvalliselta ja tukee paranemista ja hyvinvointia vuorokauden ajasta riippumatta. Hoitohenkilökunta puolestaan tarvitsee tehokasta työskentelyvaloa, joka mahdollistaa tutkimisen, lääkinnälliset toimenpiteet sekä mahdollisuuden potilastietojen käsittelemiseen vuorokauden kaikkina aikoina. Valon hallinta Potilaan on voitava säätää omaa valaistustaan mahdollisimman paljon. Potilashuone tuntuu sitä turvallisemmalta, mitä enemmän potilaalla on mahdollisuuksia itse vaikuttaa omaan ympäristöönsä. Värien valinta Seinien väritys potilashuoneissa saattaa usein olla aika voimakas. Suunnitteluvaiheessa olisi hyvä ottaa huomioon, että seinien väri vaikuttaa myös valon väriin. Valoisat ja viehättävät huoneet vaikuttavat positiivisesti potilaiden mielialaan varsinkin silloin, kun hoitojakso kestää pitkään ja sisältää yksitoikkoisia päivittäisiä rutiineja. Huoneen viihtyisyys luodaan sisustuksen, värien ja hyvän valaistuksen avulla. Ikkunasta sisään tulevaa päivänvaloa täydennetään ympäröivällä valolla, jonka värilämpötila on kylmä. Valaistusratkaisu on toteutettu käyttämällä yleisvalaistukseen sopivaa Eira-valaisinta, epäsuoraa valoa luovaa Aluflex Medica valaisinta sekä Pleiad Wallwasher seinänpesijöitä. Valaistusratkaisulla on piristävä vaikutus, sillä se vähentää melatoniinin tuotantoa ja lisää kortisolitasoja päivän aikana. 5

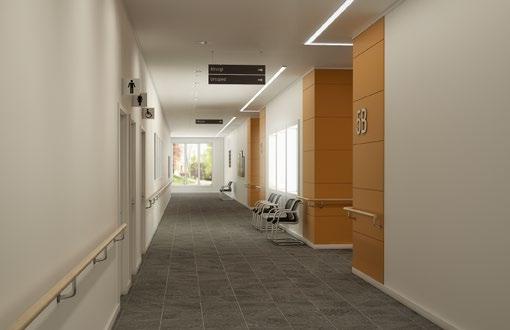

4 Valonohjaus sairaalassa Sairaalassa on monenlaisia tiloja, kuten esimerkiksi toimistoja, potilashuoneita, tutkimushuoneita, käytäviä ja leikkaussaleja. Kaikki huoneet ja tilat vaativat erilaisia valaistustilanteita vuorokauden eri aikoina. Tilojen käyttötarkoituksen mukaan niihin voidaan suunnitella erilaisia valonohjausratkaisuja. Jonoon asennetut Notor Opal Dropped valaisimet luovat yleisvaloa käytävälle ja auttavat suunnistamaan kohti potilashuoneita. Toiselle seinälle asennetut Pleiad Wallwasher G3 valaisimet luovat tehokasta valoa tilan pystypinnoille. Energiansäästö Energiankäytön vähentäminen on suuri haaste sairaaloille. Valaistuksen osuus sairaaloiden koko energiankulutuksesta on noin 22 prosenttia. Valonohjauksen käyttäminen ja valaistusratkaisujen päivittäminen voivat vähentää koko rakennuksen energiankulutusta jopa 30 prosenttia. Valaistuksen ympäristövaikutukset voivat myös olla merkittäviä, koska sairaalat ovat toiminnassa ympäri vuorokauden. Vaihtaminen nykyaikaiseen, energiatehokkaaseen ja pitkäikäiseen valaistukseen tuo säästöä käyttökustannuksiin ja vähentää valaistuksen ympäristövaikutuksia. Samalla se tarjoaa mahdollisuuden huolehtia ihmisten hyvinvoinnista niin visuaalisella, biologisella kuin emotionaalisellakin tasolla. 6

5 Pöytien yläpuolelle ripustetut Sweep- ja Scoot valaisimet luovat sekä suoraa että epäsuoraa valaistusta. Epäsuora ympäröivä valo saa tilan näyttämään rennolta ja valoisalta samalla kun suora valaistus valaisee pöytäpintoja. Ratkaisu luo viihtyisän tilan, jossa on sekä valoa että varjoja. Kattoon upotettavat Pozzo-valaisimet luovat vaikutelman päivänvaloa sisään johtavasta valokuilusta. Valaistuksen värilämpötilaa ohjaamalla valaistus voidaan saada sekä teholtaan että sävyltään päivänvalon kaltaiseksi. Valaistusratkaisu luo valoa myös tilan pystypinnoille. Ohjausjärjestelmän valinta Helposti asennettavat e-sense valonohjausratkaisut sopivat tiloihin, joissa ei tarvita monimutkaisia ja pitemmälle kehittyneitä ohjausjärjestelmiä. DALI-valonohjausjärjestelmä säästää energiaa ja tarjoaa joustavuutta erilaisiin valaistusratkaisuihin. Järjestelmä ottaa huomioon sekä valaistuksen voimakkuuden että värilämpötilan (Tunable White), ja siihen voidaan ohjelmoida etukäteen erilaisia valaistustilanteita tilasta ja tilanteista riippuen. 7

6 Kattoon upotettava Multilume Hydro LED valaisin tarjoaa dynaamista valaistusta, jossa valon värilämpötilaa voidaan säätää. Intensiivinen, kylmä valo päivällä auttaa potilasta pääsemään normaaliin vuorokausirytmiin. Valo ja terveys Monet tutkimukset ovat osoittaneet, että päivänvalolla ja ihmisen hyvinvoinnilla on selkeä yhteys. Valo vaikuttaa ihmisten hyvinvointiin ja ohjaa tärkeitä toimintoja. Valon intensiteetti ja valon väri ohjaavat biologista vuorokausirytmiä paljon sinistä sisältävällä kylmällä valolla on tässä tärkeä rooli. Pitkäkestoinen päivänvalon puute aiheuttaa uniongelmia, koska melatoniinin (unihormoni) ja kortisolin (stressihormoni) tuotanto eivät ole tasapainossa. Nämä hormonit säätelevät biologista vuorokausirytmiä ja ohjaavat ihmisen siirtymistä unen ja valveillaolon välillä. Siksi dynaaminen, päivänvaloa jäljittelevä valo voi auttaa potilaita voimaan paremmin. Potilashuoneen valaistuksella on tärkeä merkitys, kun puhutaan emotionaalisesta, biologisesta ja visuaalisesta hyvinvoinnista. Oikein suunniteltu valaistus voi auttaa luomaan myönteisen kokemuksen sairaalassaoloajasta ja vähentää stressiä epämiellyttävässä tilanteessa. Puhutaan siis dynaamisesta valaistuksesta, jossa valon värilämpötilaa voidaan säätää itse tai valon värilämpötila muuttuu automaattisesti päivänvalon mukaisesti. Visuaalisesti potilas tarvitsee valoa, joka mukautuu hänen henkilökohtaisiin tarpeisiin, ja jota hän voi itse säätää. Valaistussuunnittelun näkökulmasta on luotava biologisesti tehokas ympäröivä valaistus joka tukee potilaan toipumista. Sitä täydentävät lukuvalo sekä yöllä yövalo. Amber oranssinpunainen valo Kun valon biologisia vaikutuksia ihmiseen on tutkittu, on huomattu, että voimakas, kylmäsävyinen valo aktivoi ja lämpimät sävyt rauhoittavat. 8

7 Illalla potilashuoneen valaistukseen sopivat vähemmän intensiiviset ja lämpimämmät värilämpötilat. Näin valaistus ei häiritse melatoniinin tuotantoa ja keho voi valmistautua yötä varten. Yön rauhallisina tunteina Multilume Hydro valaisimen avulla voidaan luoda himmeää amber-valoa huoneeseen. Tämä valaistus antaa potilaalle mahdollisuuden nukkua, eikä häiritse, vaikka potilas heräisi yöllä kesken unien. Päivänvalo tai intensiivinen valo, joka koostuu spektrin sinisistä ja vihreistä sävyistä, auttaa kehoa tuottamaan kortisolia. Pieni määrä punaista väriä sisältävää valoa öisin vaikuttaa melatoniinin tuotantoon ja auttaa ihmisiä nukahtamaan. Amber oranssinpunainen valo on uusimpia valaistusalalla käytettäviä termejä. Amber-valo sisältää vain oranssinpunaista valoa, jonka aallonpituus on nanometriä (nm) ja sitä voidaan käyttää Tunable White ratkaisuissa (värilämpötilan säätö). Perinteisissä Tunable White valaisimissa led-piirilevyillä on sekä lämmintä että kylmää valoa tuottavia diodeja. Amber-ratkaisussa diodit asennetaan erilliselle piirilevylle. Amber-ratkaisut tarjoavat lämpimän ja suhteellisen himmeän valaistuksen, jota käytetään erilaisissa hoivaympäristöissä. Valo mahdollistaa potilaan seurannan, mutta ei häiritse unta eikä biologista vuorokausirytmiä. Amber-valo ei häiritse unta, mutta valaisee tilaa riittävästi ympäristön hahmottamista ja huoneessa liikkumista varten. 9

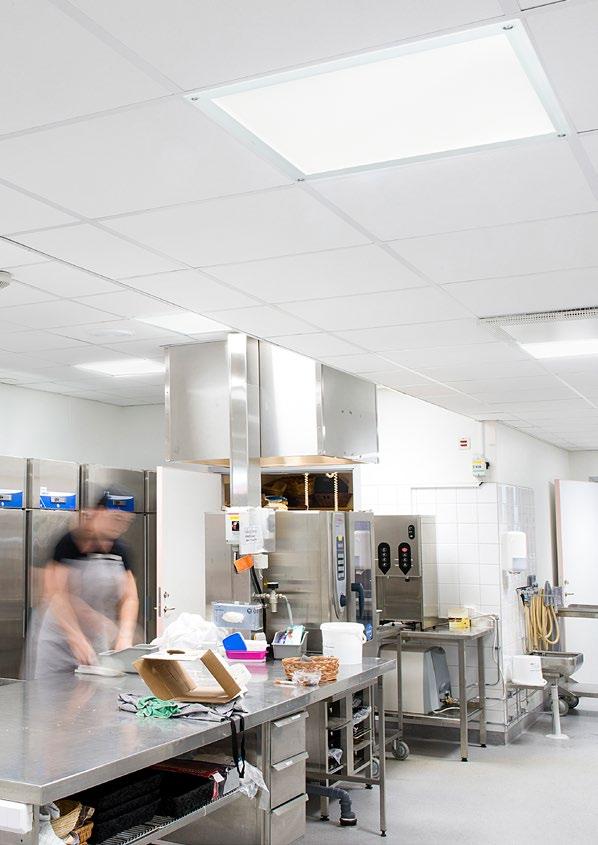

8 Multilume Hydro LED Multilume Hydro LED on uuden sukupolven energiatehokas valaisin vaativiin ympäristöihin. Valaisimen sirolinjainen karkaistu lasilevy ja mikroprismahäikäisysuoja luovat esteettisesti puhuttelevan ja ilmeeltään ainutlaatuisen valaisimen. Multilume Hydro LED on kattava ja helposti sijoiteltava valaisinkonsepti, joka täyttää tarpeet monissa erilaisissa ympäristöissä. Valaisimesta on kaksi mallia sekä kaksi värilämpötilaa ja värintoistoindeksiä. Multilume Hydro LED on erittäin energiatehokas. Mallin 4000 K/Ra 80 valotehokkuus on 119 lm/w ja mallin 4000 K/Ra 90 valotehokkuus on 98 lm/w. Delta-mikroprismahäikäisysuoja varmistaa erittäin hyvän valonhallinnan ja mukavuuden. Sarjan kaikki valaisimet täyttävät näyttöpäätetyöskentelyä koskevan standardin vaatimuksen 3000 cd/m². Ominaisuus on erityisen tärkeä leikkaussaleissa ja laboratorioissa, joissa on paljon huipputeknisiä laitteita. Multilume Hydro Robust LED valaisimien iskunkestävyysluokitus on IK 10, ja ne on varustettu erillisellä PETG-levyllä sekä torx-turvaruuveilla. Valaisimet on saatavana samoilla ominaisuuksilla ja saman kokoisina kuin Multilume Hydro LEDin standardiversiot (3000 K ja 4000 K) sekä Tunable White versiot ( K). Tunable White valaisimet ( ja ) on saatavana myös Amber-yövalolla varustettuna. Kaikkien valaisinmallien värintoistoindeksi on vähintään Ra

9

10 523 Multilume Hydro LED Valaisimet W Moduuli K lm lm/w Ra (CRI) Elinikä SDCM kg Upotettava IP 65/ L h L h L h L h L h L h L h L h L h Upotettava IP 65/50 Tunable White L h Amber-yövalo L h L h Amber-yövalo L h L h Pintaan asennettava IP L h L h L h Pintaan asennettava IP 65 Tunable White L h Tunable White -mallit tässä taulukossa 4000 K. Katso lisätietoja Asennus Upotettavat ja pinta-asenteiset versiot. Uppoasennettava malli sopii kiinteisiin kattoihin ja alakattoihin, joissa on näkyvä kannatinprofiili. Kytkentä Kytkentä erilliseen, toimitukseen sisältyvään liitäntälaitteeseen. Liitäntälaite voidaan ahtaissa alakatoissa sijoittaa valaisimen viereen. Jousiliitinkytkentärima 3 1,5 mm² (himmennettävässä valaisimessa 5 1,5 mm²). Tunable White ja Tunable White/Amber - valaisimet kytketään valaisimen yläpuolella olevaan kytkentäkoteloon. Pintavalaisimessa on jousiliitinkytkentärima ja pohjassa sekä molemmissa päädyissä kalvotiivistetyt läpiviennit. Rakenne Valaisimen runko on alumiinia ja maalattua teräslevyä. Pintaan asennettavan valaisimen runko valkoiseksi maalattua teräslevyä (RAL 9016). Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA) karkaistun 4 mm lasilevyn yläpuolella. Valonohjaus Tunable White/Amber -yövalo vaatii kaksi DALI-osoitetta. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Upotettava valaisin IP 65 alakaton alapuolella, IP 50 yläpuolella. Pintaan asennettava valaisin IP 65. Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero , 3000/4000 K, Ra (CRI) , 4000 K, Ra (CRI) 90 Multilume Hydro LED varustettuna Amber-yövalolla / / Karkaistu lasilevy ja mikroprismahäikäisysuoja. 12

11 523 Multilume Hydro Robust LED Valaisimet W Moduuli K lm lm/w Ra (CRI) Elinikä SDCM kg Upotettava L h L h L h L h L h L h Upotettava, Tunable White L h Amber-yövalo L h L h Amber-yövalo L h L h Pintaan asennettava L h L h Pintaan asennettava, Tunable White L h Tunable White -mallit tässä taulukossa 4000 K. Katso lisätietoja Asennus Upotettavat ja pinta-asenteiset versiot. Uppoasennettava malli sopii kiinteisiin kattoihin ja alakattoihin, joissa on näkyvä kannatinprofiili. Valaisimen kulmissa on Torx-turvaruuvit. Kytkentä Kytkentä erilliseen, toimitukseen sisältyvään liitäntälaitteeseen. Liitäntälaite voidaan ahtaissa alakatoissa sijoittaa valaisimen viereen. Jousiliitinkytkentärima 3 1,5 mm² (himmennettävässä valaisimessa 5 1,5 mm²). Tunable White ja Tunable White/Amber -valaisimet kytketään valaisimen yläpuolella olevaan kytkentäkoteloon. Pintavalaisimessa on jousiliitinkytkentärima ja pohjassa sekä molemmissa päädyissä kalvotiivistetyt läpiviennit. Rakenne Valaisimen runko on alumiinia ja maalattua teräslevyä. Pintaan asennettavan valaisimen runko valkoiseksi maalattua teräslevyä (RAL 9016). Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA) jossa iskunkestävä PEGT-muovista valmistettu suolajasi. Valonsäätö Tunable White/Amber -yövalo vaatii kaksi DALI-osoitetta. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Upotettava valaisin IP 65 alakaton alapuolella, IP 50 yläpuolella. Pintaan asennettava valaisin IP 65. Lisänumerot -03 Liitosjohto pistotulpalla, L=2,5 m DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen / / Valaisimen kulmissa on Torx-turvaruuvit. 13

12 523 Monitor Valaisimet W Pituus K lm lm/w Ra (CRI) Elinikä SDCM kg Alumiininharmaa L h L h Katso uusimmat led-päivitykset Amber-valolla varustettu Monitor-valaisin tulee mallistoomme marraskuussa Lisätietoja saat asiakaspalvelustamme. Asennus Seinä- tai kattopintaan asennettava valaisin. Neljä kiinnitysreikää, 6 mm. Kytkentä Jousiliitinkytkentärima 5 2,5 mm² valaisimen keskellä, läpijohdotettavissa. Valaisimen yläpinnalla, kaksi kalvotiivisteistä läpivientiä, 20 mm. Molemmissa päädyissä läpivientiaukot pintajohtoasennusta varten. Rakenne Runko suulakepuristettua alumiinia, päädyt alumiinivalua. Väri alumiininharmaa (RAL 9006), raepinta. Kuvun kiinnitys ruostumattomilla Torx-turvaruuveilla. Häikäisysuoja Opaali polykarbonaattikupu, alapuoli pitkittäisprismoitettu. Valonsäätö Vakiona DALI- sekä painonappiohjausmahdollisuus. Amber-yövalolla varustettu valaisin vaatii kaksi DALIosoitetta. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Alapäädyn kiinnitys Torx-turvaruuveilla Sileä yläpääty. 14

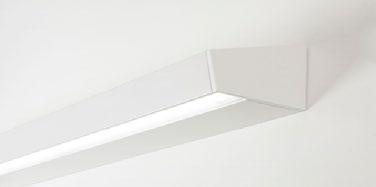

13 523 Aluflex Medica Asennus Seinäpintaan seinäkonsolilla. Kytkentä Kytkentä valaisimen takaa keskeltä. Jousiliitinkytkentärima 5 2,5mm². Yksivaiheinen läpijohdotus mahdollinen (ei pintajohtoasennuksessa). Rakenne Valaisinkotelo ekstrudoitua alumiinia ja päädyt valettua alumiinia, (RAL 9016). Yläpinta on katettu kirkkaalla akryylilevyllä. Heijastin Heijastinmateriaali puolikirkasta, metalloitua alumiinia. Valonsäätö DALI/Painonappiohjaus vakiona. Kaikki Amber-yövalolla varustetut mallit vaativat kaksi DALI-osoitetta. Valaisimet K lm Ra (CRI) SDCM Suora/epäsuora / / Suora/epäsuora, Amber-yövalo / / Epäsuora Tunable White -mallit tässä taulukossa 4000 K. Katso uusimmat led-päivitykset / 1230 with Amber 156 Päätykannet. 15

14 523 Indigo LED Valaisimet W Moduuli K lm lm/w Ra (CRI) Elinikä SDCM kg Näkyvään kannatinprofiiliin (VTB) L h L h L h L h Piilokannatinkattoon (HB)/D-reuna, symmetrisesti asennetut kattolevyt L h L h L h L h Katso lisätietoja Lisävarusteet Asennussarja/4 kpl kiinteään levykattoon Lisänumerot -03 Liitosjohto pistotulpalla, L=2,5 m kpl Wieland-pistoliitin GST18i3 (3-napainen) Wago Winsta pistoliittimellä (3-napainen) DALI/Painonappiohjaus -454 DALI. 1 kpl Wago Winsta-pistoliitin GST18i5 (5-napainen) DALI. 1 kpl Wieland-pistoliitin GST18i5 (5-napainen). Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Kaksi mallivaihtoehtoa: VTB asennetaan T-profiilikatoon, jossa on näkyvät 25 mm tai 15 mm kannatinprofiilit. HB asennetaan piilokiinnityskattoon, jossa symmetriset kattolevyt. Toimitukseen sisältyy neljä kiinnikettä. Asennussarja kiinteään kipsilevykattoon tilattava erikseen. Kytkentä 3-napainen 2,5 mm²:n kytkentärima, jossa läpijohdotusmahdollisuus. Lisänumerolla valonsäätö 5-napaisella kytkentärimalla. Voidaan toimittaa myös liitosjohdolla ja maadoitetulla pistotulpalla tai runkoon asennetulla pikaliittimellä varustettuna. Rakenne Valaisimen runko valkoiseksi (RAL 9016) maalattua teräslevyä. Häikäisysuoja Häikäisysuoja opaaliakryylia. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Valaisimen yläpinnalla olevan kytkimen avulla mahdollisuus muuttaa valon määrää kahden vakioasetuksen välillä. Tehdasasetuksena on aina voimakas valovirta. VTB HB Valaisimen yläpinnalla olevan kytkimen avulla mahdollisuus muuttaa valon määrää kahden vakioasetuksen välillä. 16

15 523 Hero Valaisimet Suojalasi K lm Ra (CRI) Elinikä SDCM kg Kapea valonjako Tasolasi L h Tasolasi L h Tasolasi L h PMMA L h PMMA L h PMMA L h Keskileveä valonjako Tasolasi L h Tasolasi L h Tasolasi L h PMMA L h PMMA L h PMMA L h Leveä valonjako Tasolasi L h Tasolasi L h Tasolasi L h PMMA L h PMMA L h PMMA L h Katso lisätietoja Asennus Suoraan kattopintaan, tai kaksoiskiinnikkeellä (tandem), vaijerikiinnikkeellä, putkikiinnikkeellä, seinäkiinnikkeellä, säädettävällä katto-/ seinäkiinnikkeellä tai upotuskehykseen. Asennusvarusteet tilataan erikseen, katso lisävarusteet. Kytkentä Liitoskaapeli 2 m (H07RN-F), jossa vapaat päät. 3 1,5 mm 2 tai 5 1,5 mm 2 tai DALI/CLO. Rakenne Valaisinrunko alumiinivalua (RAL 9005). Häikäisysuoja maalattua teräslevyä. Paineentasausventtiili valaisinrungon sivulla. Häikäisysuoja Karkaistu tasolasi (IK 08) tai PMMA levy (IK 10). Heijastin Symmetriset heijastimet puolikirkasta metalloitua alumiinia. Valonsäätö DALI-ohjaus/CLO (Constant Light Output). Ominaisuus tarkoittaa, että valaisimen valovirta pysyy vakiona koko käyttöiän ajan. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen), kun Ta-arvo 25. Lisätiedot Hero-valaisimen pallonsuojaus on hyväksytty standardin VDE mukaisesti. Ympäristön lämpötila -30 C / +40 C. Versiot korkeammalla Ta-arvolla erikoistilauksesta. Korroosioluokka C4/15 vuotta. Lisänumerot -461 DALI ja CLO Lisää haluttua toimintoa vastaava lisänumero. Keskileveä valonjako Lisävarusteet Kattokiinnike Säädettävä kattokiinnike Kaksoiskiinnike kattoon kahdelle valaisimelle (tandem) Seinäkiinnike Vaijerikiinnike Upotuskehys Putkikiinnike Valaisin kiinnitettynä vaakavaijeriin Valaisin asennettuna vaakaputkeen. 17

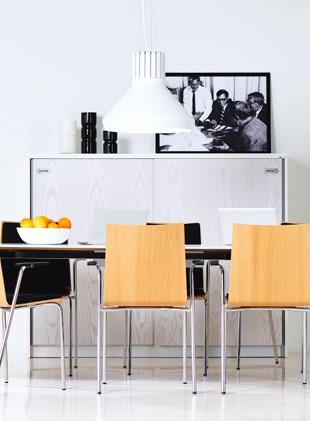

16 Dino yksi idea, monta ilmettä Nyt sinun ei tarvitse valita tunnelman ja toiminnallisuuden välillä. Dinon avulla erilaisten valaistushaasteiden ja tunnelmien toteuttaminen on mahdollista, olipa kyse hotellihuoneista, showroomeista, erikoismyymälöistä tai toimistoista. Dino tarjoaa kokoja, tehoja, värejä ja varjostimia, joita voi yhdistellä vapaasti halutun valaistuksen ja tunnelman luomiseksi kaiken tyyppisiin projekteihin. Se on joustavuutta parhaimmillaan. Dino kattaa kaikki tyylit. Valikoima sisältää erilaisia metalli- ja kangasvarjostimia sekä elegantteja lasikupuja. Niihin kaikkiin voidaan yhdistää erivärisiä led-valaisinrunkoja. Materiaalit, muodot ja värit eivät rajoita suunnittelua. Voit myös suunnitella oman varjostimen, eikä valaisinta tarvitse erikseen testata hyväksyntää varten. Konsepti perustuu kahteen energiatehokkaaseen led-valaisinrunkoon, joissa on kaksi eri kokoa ja kaksi eri valovirtaa. Dino 180 = 3000/6000 lm ja Dino 90 = 750/1500 lm. 18

17

18 Dino Opal Valaisimet W K lm lm/w Ra (CRI) Elinikä SDCM kg L h L h L h L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko valkoiseksi (RAL 9016) maalattua alumiinia, raepinta. Heijastin opaaliakryylia. Toimitukseen sisältyy 4.0 m tekstiilipintainen liitosjohto 5 0,75 mm², 4.0 m vaijeriripustus kitkalukolla sekä valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakiona. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Design PetterssonRudberg Led-valaisinrunko. 20

19 Dino Prismatic 523 Valaisimet W K lm lm/w Ra (CRI) Elinikä SDCM kg L h L h L h L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko valkoiseksi (RAL 9016) maalattua alumiinia, raepinta. Pitkittäisprismoitettu heijastin akryylia. Toimitukseen sisältyy 4.0 m tekstiilipintainen liitosjohto 5 0,75 mm², 4.0 m vaijeriripustus kitkalukolla sekä valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakiona. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Design PetterssonRudberg. Led-valaisinrunko Valkoinen kattokuppi. 21

20 523 Dino Apollo Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä SDCM kg 8/16 Valkoinen / /76 80 L h /16 Valkoinen / /81 80 L h /16 Harmaa (raep.) / /76 80 L h /16 Harmaa (raep.) / /81 80 L h Valkoinen L h Valkoinen L h Valkoinen L h Valkoinen L h Harmaa (raep.) L h Harmaa (raep.) L h Harmaa (raep.) L h Harmaa (raep.) L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko valkoiseksi (RAL 9016) tai grafiitinharmaaksi maalattua alumiinia, reapinta. 300 toimitukseen sisältyy 3.0 m tekstiilipintainen liitosjohto 5 0,75 mm² ja valkoinen muovinen kattokuppi. 500 toimitukseen sisältyy 4.0 m tekstiilipintainen liitosjohto 5 0,75 mm², 4.0 m vaijeriripustus kitkalukolla sekä valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakionana. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen) Lisätiedot 300 valaisimissa on sisäänrakennettu kytkin, jonka avulla on mahdollista säätää valovirran määrää kahden vakioasetuksen välillä. Tehdasasetuksena on aina korkeampi valovirta. Design PetterssonRudberg. Valaisimen runko alumiinia / / / /500 Led-valaisinrunko 500 valaisimeen. 22

21 523 Dino Classic Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä SDCM kg 8/16 Valkoinen / /78 80 L h /16 Valkoinen / /83 80 L h /16 Harmaa (raep.) / /78 80 L h /16 Harmaa (raep.) / /83 80 L h Valkoinen L h Valkoinen L h Valkoinen L h Valkoinen L h Harmaa (raep.) L h Harmaa (raep.) L h Harmaa (raep.) L h Harmaa (raep.) L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko valkoiseksi (RAL 9016) tai grafiitinharmaaksi maalattua alumiinia, raepinta. 300 toimitukseen sisältyy 3.0 m tekstiilipintainen liitosjohto 5 0,75 mm² ja valkoinen muovinen kattokuppi. 500 toimitukseen sisältyy 4.0 m tekstiilipintainen liitosjohto 5 0,75 mm², 4.0 m vaijeriripustus kitkalukolla sekä valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakiona. Design PetterssonRudberg. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot 300 valaisimissa on sisäänrakennettu kytkin, jonka avulla on mahdollista säätää valovirran määrää kahden vakioasetuksen välillä. Tehdasasetuksena on aina korkeampi valovirta. Led-valaisinrunko 300 valaisimeen / / / /474 Valkoinen kattokuppi 500 valaisimeen. 23

22 523 Dino Silo Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä SDCM kg 8/16 Valkoinen / /77 80 L h /16 Valkoinen / /81 80 L h /16 Musta / /77 80 L h /16 Musta / /81 80 L h /16 Harmaa / /77 80 L h /16 Harmaa / /81 80 L h /16 Vihreä / /77 80 L h /16 Vihreä / /81 80 L h Valkoinen L h Valkoinen L h Musta L h Musta L h Harmaa L h Harmaa L h Vihreä L h Vihreä L h Valkoinen L h Valkoinen L h Musta L h Musta L h Harmaa L h Harmaa L h Vihreä L h Vihreä L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko valkoiseksi (RAL 9016) maalattua alumiinia, raepinta. Tekstiilivarjostin: valkoinen, musta, harmaa tai vihreä. 500 toimitukseen sisältyy 3.0 m tekstiilipintainen liitosjohto 5 0,75 mm² ja valkoinen muovinen kattokuppi toimitukseen sisältyy 4.0 m tekstiilipintainen liitosjohto 5 0,75 mm², 4.0 m vaijeriripustus kitkalukolla sekä valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakiona. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot 500 valaisimissa on sisäänrakennettu kytkin, jonka avulla on mahdollista säätää valovirran määrää kahden vakioasetuksen välillä. Tehdasasetuksena on aina korkeampi valovirta. Design PetterssonRudberg. Dino Silo / / /1000 Dino Silo

23 523 Dino Ring Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä SDCM kg 8/16 Valkoinen / /81 80 L h /16 Valkoinen / /86 80 L h Valkoinen L h Valkoinen L h Valkoinen L h Valkoinen L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko valkoiseksi (RAL 9016) maalattua alumiinia, raepinta. Valkoinen tekstiilivarjostin. 600 toimitukseen sisältyy 3.0 m tekstiilipintainen liitosjohto 5 0,75 mm² ja valkoinen muovinen kattokuppi toimitukseen sisältyy 4.0 m tekstiilipintainen liitosjohto 5 0,75 mm², 4.0 m vaijeriripustus kitkalukolla sekä valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakiona. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot 600 valaisimissa on sisäänrakennettu kytkin, jonka avulla on mahdollista säätää valovirran määrää kahden vakioasetuksen välillä. Tehdasasetuksena on aina korkeampi valovirta. Design PetterssonRudberg. Dino Ring / / /1000 Led-valaisinrunko 1000 valaisimeen. 25

24

25 523 Dino Net Valaisimet W K lm lm/w Ra (CRI) Elinikä SDCM kg 8/ / /88 80 L h / / /93 80 L h L h L h L h L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko valkoiseksi (RAL 9016) maalattua alumiinia, raepinta. Valkoinen tekstiilivarjostin. 500 toimitukseen sisältyy 3.0 m tekstiilipintainen liitosjohto 5 0,75 mm² ja valkoinen muovinen kattokuppi. 900 toimitukseen sisältyy 4.0 m tekstiilipintainen liitosjohto 5 0,75 mm², 4.0 m vaijeriripustus kitkalukolla sekä valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakiona. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot 500 valaisimissa on sisäänrakennettu kytkin, jonka avulla on mahdollista säätää valovirran määrää kahden vakioasetuksen välillä. Tehdasasetuksena on aina korkeampi valovirta. Design PetterssonRudberg. Valkoinen tekstiilivarjostin / / /616 Led-valaisinrunko 900 valaisimeen. 500/900 27

26 523 Dino Kvarts Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä SDCM kg 8/16 Valkoinen / /86 80 L h /16 Valkoinen / /92 80 L h /16 Harmaa (raep.) / /86 80 L h /16 Harmaa (raep.) / /92 80 L h /16 Musta / /86 80 L h /16 Musta / /92 80 L h /16 Punainen / /86 80 L h /16 Punainen / /92 80 L h /16 Turkoosi / /86 80 L h /16 Turkoosi / /92 80 L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko alumiinia, paljon värivaihtoehtoja. Kupu opaalilasia. Toimitukseen sisältyy 3.0 m tekstiilipintainen liitosjohto 5 0,75 mm² ja valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakiona. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Valaisimissa on sisäänrakennettu kytkin, jonka avulla on mahdollista säätää valovirran määrää kahden vakioasetuksen välillä. Tehdasasetuksena on aina korkeampi valovirta. Design PetterssonRudberg Led-valaisinrunko. 28

27 523 Dino Cup Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä SDCM kg 8/16 Valkoinen / /86 80 L h /16 Valkoinen / /92 80 L h /16 Harmaa (raep.) / /86 80 L h /16 Harmaa (raep.) / /92 80 L h /16 Musta / /86 80 L h /16 Musta / /92 80 L h /16 Punainen / /86 80 L h /16 Punainen / /92 80 L h /16 Turkoosi / /86 80 L h /16 Turkoosi / /92 80 L h Katso uusimmat led-päivitykset Asennus Kaksipistekiinnitys, c/c 150 mm. Kytkentä 230 V, sisäänrakennettu liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisimen runko alumiinia, paljon värivaihtoehtoja. Kupu opaalilasia. Toimitukseen sisältyy 3.0 m tekstiilipintainen liitosjohto 5 0,75 mm² ja valkoinen muovinen kattokuppi. Valonsäätö DALI/Painonappiohjaus vakiona. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Valaisimissa on sisäänrakennettu kytkin, jonka avulla on mahdollista säätää valovirran määrää kahden vakioasetuksen välillä. Tehdasasetuksena on aina korkeampi valovirta. Design PetterssonRudberg. Led-valaisinrunko Valkoinen kattokuppi. 29

28 Sweep ja Scoot uutta valoa luovaan toimistoon Sweep ja Scoot ovat kaksi persoonallista ja kestävää valaisinmallia, joissa on kiinnitetty huomiota visuaaliseen näkömukavuuteen, kestävyyteen ja ympäristöystävällisyyteen. Aktiiviseen toimintaan perustuvat toimistot sekä niihin liittyvät uudet työelämän haasteen ovat olleet uusien valaisimien suunnittelutyön keskiössä. Valaisimien harmoninen muotoilu sopii erittäin hyvin sekä yksittäin että ryhmiin asennettuina. Sweep ja Scoot voidaan täydentää Tunable White toiminnolla sekä e-sense Tune ohjausjärjestelmällä. Se mahdollistaa yksilöllisesti säädettävän valonohjauksen puhelimen tai tabletin avulla. Aktiiviseen toimintaa perustuva toimisto luo uusia haasteita valaistuksen suunnitteluun. Toimistotilojen käyttö muuttuu jatkuvasti. Se lisää hyvän ja häikäisemättömän valaistuksen tarvetta. Hyvin suunniteltu valaistus lisää viihtyisyyttä ja ihmisten hyvinvointia. Siksi olemme kehittäneet nämä kaksi uutta valaisinta. Sweep ja Scoot parantavat valaistuksen joustavuutta ja toiminnallisuutta aktiiviseen toimintaan perustuvissa toimistoissa. 30

29

30

31 Scoot Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä kg Delta 29 Musta L h Musta L h Sininen L h Sininen L h Vihreä L h Vihreä L h Oranssi L h Oranssi L h Valkoinen L h Valkoinen L h Opaali 29 Musta L h Musta L h Sininen L h Sininen L h Vihreä L h Vihreä L h Oranssi L h Oranssi L h Valkoinen L h Valkoinen L h Katso uusimmat led-päivitykset Asennus Ripustusasennus. Kattokupin kiinnitysreikien väli 48 mm. Kytkentä Kiinteä asennus 230 V, sisäänrakennettu led-liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisinrunko maalattua muovia, eri värejä. Toimitukseen sisältyy 3 m vaijeri, 2.2 m läpinäkyvä liitosjohto sekä valkoinen muovinen kattokuppi. Ripustuskorkeus säädetään valaisimessa olevien kitkalukkojen avulla. Kattokuppi voidaan asentaa 0 20 astetta kaltevaan kattoon. Häikäisysuoja Opaali kupu opaaliakryylia. Delta mikroprismahäikäisysuoja akryylia (PMMA). Valonjako Delta 450 Suora/epäsuora 65/35. Opaali 450 Suora/epäsuora 70/30. Valonsäätö DALI/Painonappiohjaus vakiona. Tunable White ja e-sense Tune tilauksesta. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Pintajohtoasennuksessa kattokuppiin tehdään lovi pihdeillä Design PetterssonRudberg. Lisätarvikkeet Leikkuri/kpl Delta Opaali Scoot ylhäältä katsottuna Valkoinen kattokuppi. 33

32 Sweep Delta Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä kg 34 Musta L h Musta L h Sininen L h Sininen L h Vihreä L h Vihreä L h Oranssi L h Oranssi L h Valkoinen L h Valkoinen L h Musta L h Musta L h Sininen L h Sininen L h Vihreä L h Vihreä L h Oranssi L h Oranssi L h Valkoinen L h Valkoinen L h Katso uusimmat led-päivitykset Asennus Ripustusasennus. Kattokupin kiinnitysreikien väli 48 mm. Kytkentä Kiinteä asennus 230 V, sisäänrakennettu led-liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisinrunko maalattua muovia, eri värejä. Toimitukseen sisältyy 3 m vaijeri, 2.2 m läpinäkyvä liitosjohto sekä valkoinen muovinen kattokuppi. Ripustuskorkeus säädetään valaisimessa olevien kitkalukkojen avulla. Kattokuppi voidaan asentaa 0 20 astetta kaltevaan kattoon. Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA). Valonjako 500 Suora/epäsuora 55/ Suora/epäsuora 60/40. Valonsäätö DALI/Painonappiohjaus vakiona. Tunable White ja e-sense Tune tilauksesta. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Pintajohtoasennuksessa kattokuppiin tehdään lovi pihdeillä Design PetterssonRudberg. Lisätarvikkeet Leikkuri/kpl Ø 500 Ø 700 Sweep ylhäältä katsottuna / /700 Delta-häikäisysuoja. 34

33 Sweep Opaali Valaisimet W Väri K lm lm/w Ra (CRI) Elinikä kg 34 Musta L h Musta L h Sininen L h Sininen L h Vihreä L h Vihreä L h Oranssi L h Oranssi L h Valkoinen L h Valkoinen L h Musta L h Musta L h Sininen L h Sininen L h Vihreä L h Vihreä L h Oranssi L h Oranssi L h Valkoinen L h Valkoinen L h Katso uusimmat led-päivitykset Asennus Ripustusasennus. Kattokupin kiinnitysreikien väli 48 mm. Kytkentä Kiinteä asennus 230 V, sisäänrakennettu led-liitäntälaite. Jousiliitinkytkentärima 5 2,5 mm². Yksivaiheinen läpijohdotus mahdollinen, myös pintajohtoasennuksessa. Rakenne Valaisinrunko maalattua muovia, eri värejä. Toimitukseen sisältyy 3 m vaijeri, 2.2 m läpinäkyvä liitosjohto sekä valkoinen muovinen kattokuppi. Ripustuskorkeus säädetään valaisimessa olevien kitkalukkojen avulla. Kattokuppi voidaan asentaa 0 20 astetta kaltevaan kattoon. Häikäisysuoja Opaali kupu opaaliakryylia. Valonjako 500 Suora/epäsuora 55/ Suora/epäsuora 65/35. Valonsäätö DALI/Painonappiohjaus vakiona. Tunable White ja e-sense Tune tilauksesta. Tietoa LED Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Pintajohtoasennuksessa kattokuppiin tehdään lovi pihdeillä Design PetterssonRudberg. Lisätarvikkeet Leikkuri/kpl Ø 500 Ø 700 Opaali-häikäisysuoja / /700 Valkoinen kattokuppi. 35

34 Closs LED Closs LED on klassisen minimalistinen muodoltaan ja täyttää niin tyylille kuin toimivuudelle asetetut vaatimukset erilaisissa ympäristöissä. Closs LED on luonnollinen valinta silloin, kun projektiin etsitään tehokasta valaisinta, joka on pieni ulkomitoiltaan sekä mahdollisimman monikäyttöinen. Pelkistetyn ja siron valaisimen mitat ovat mm. Siinä käytettävä Beta Opti häikäisysuoja tarjoaa tehokasta, mutta myös hyvin häikäisysuojattua ja sopivasti kontrasteja luovaa valaistusta. Häikäisysuojan batwingvalonjako pitää valon tasaisena valaisinrivien välissä ilman, että valon voimakkuus nousisi liian kirkkaaksi valaisimen alapuolella. Closs LEDistä löytyy lukuisia vaihtoehtoja erilaisiin projekteihin ja tiloihin. Monipuolisuutta tarjoavat suora tai suora/ epäsuora valonjako, eri koko- ja valovirtavaihtoehdot 1000 lumenista jopa 6500 lumeniin sekä erilaiset valonohjausvaihtoehdot. Valaisimien värivaihtoehtoina ovat valkoinen tai reapintainen alumiininharmaa. Closs LED tulee mallistoomme marraskuussa Lisätietoja saat asiakaspalvelustamme.

35 523 Closs LED Montage Anslutning Utförande Bländskydd Reflektor Nödljus Ljusreglering Armatur W K lm lm/w Ra (CRI) Livslängd SDCM kg Vit Grå För aktuell information, se vår hemsida. 37

36 Notor 78 Fagerhultin klassisia Notor-valaisimia on saatavana ripustettavina, kattopintaan asennettavina sekä kattoon upotettavina malleina. Notor on hyvä valinta myös silloin, kun valaistus halutaan toteuttaa pitkinä, jatkuvina valolinjoina. Notor on kokonaisratkaisu, jossa tila ja valo nousevat päärooliin. Uuden Notor 78:n profiilikoko on mm. Valaisin sopii hyvin työpistevalaisimeksi ja sen valonjakovaihtoehdot, suora/epäsuora, ovat 70/30, 50/50 tai 30/70. Häikäisysuojana käytetaan Delta-mikroprismaa. Valaisimen yläpinnalla oleva tekninen kalvo puolestaan leventää ylävaloa estäen kirkkaiden alueiden muodostumisen kattopintaan. Notor 78:sta löytyy useita valovirtavaihtoehtoja erilaisten suunnitelmien toteuttamiseen. Valaisimien pituudet ovat 1200 tai 2400 mm. Muiden Notor-valaisimien tavoin myös Notor 78 voidaan asentaa pitkiksi valaisinjonoiksi. Värivaihtoehtoina ovat valkoinen ja eloksoitu alumiini. 38

37 Notor 78 Valaisimet Pituus W K Valonjako lm lm/w Elinikä Aloitus/Yksittäinen Jono Valkoinen Eloksoitu Valkoinen Eloksoitu / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h / L h Katso lisätietoja Lisävarusteet Vaijeriripustin, vaijeri 1,5 m ja pieni kattokuppii /kpl Vaijeriripustin 25 mm T-profiiliin, vaijeri 1,5 m ja pieni kattokuppii/kpl Lisävarusteet (vain yksittäisasennus) -448 e-sense ActiLume yksittäisvalaisin, vetokytkinhimmennys -449 DALI/Painonappiohjaus, 1 vetokytkin -474 Painonappiohjaus, 2 vetokytkintä Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. Asennus Valaisimet voidaan asentaa joko yksittäin tai järjestelmäksi. Vaijeriripustus, jossa portaaton ripustuvälin säätö. Vaijeriripustus, ks. lisävarusteet. Kytkentä Aloitusvalaisin toimitetaan vakiona 2,4 m liitosjohdolla, 5 0,75 mm² ja ilman pistotulppaa. Lisänumeroilla -448, -449 ja -474 valaisin toimitetaan 2.4 m liitosjohdolla, 3 1,0 mm² ja pistotulpalla. Liitosjohto sijaitsee samalla puolella kuin mahdollinen vetokytkin. Valaisinyksikössä on läpijohdotus (5 1,5 mm²) ja pikaliitin molemmissa päädyissä. Jonoasennuksessa valaisinjonon ensimmäiseksi valaisimeksi tulee aina aloitusvalaisin. Rakenne Runko valkoiseksi maalattua (RAL 9016) tai eloksoitua alumiinia. Yläpinnalla aktiivikalvo, joka muodostaa leveän valonjaon kattopintaan ja toimii samalla pölysuojana. Valonohjaus DALI vakiona. Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA). Heijastin Häikäisysuojat toimivat heijastimina. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 80, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Valaisimet 1200 mm 4.6 kg ja 2400 mm 9.5 kg. 70/30 50/50 30/70 Huomaamaton ripustus. A Start A Continuous Start 78 Continuous 78 A 78 A Delta-mikroprismahäikäisysuoja (PMMA). 39

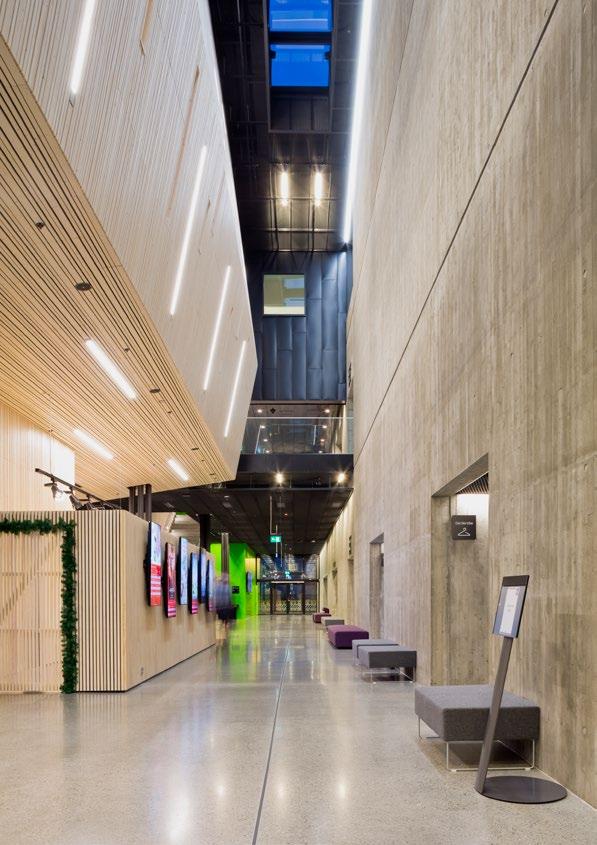

38 Notor Upotettava Fagerhultin klassista Notor-valaisinta on saatavana ripustettavina, kattopintaan asennettavina sekä kattoon upotettavina malleina. Notor on hyvä valinta myös silloin, kun valaistus halutaan toteuttaa pitkinä, jatkuvina valolinjoina. Notor on kokonaisratkaisu, jossa tila ja valo nousevat päärooliin. Notor Upotettava tuottaa energiatehokasta ja miellyttävää yleisvaloa. Valittavana on neljä eri häikäisysuojavaihtoehtoa: Beta Opti, Delta ja kaksi Opal-mallia. Notorin perusidea on hyvin huomaamattomassa valaisinkotelossa, joka upotetaan alakattoon. Notor Upotettavaa valmistetaan kolmea eri pituutta. Se antaa joustavuutta valaistussuunnitteluun. L-kappaleen avulla voidaan lisäksi tehdä erilaisia geometrisiä ratkaisuja. Käytännöllistä ja kaunista! Siron valaisimen upotussyvyys on vain 100 mm ja upotusaukon leveys vain 80 mm. Hyvin suunnitellussa järjestelmässä Notor tuottaa energiatehokasta ja miellyttävää yleisvaloa, joka vastaa monien huomattavasti suurempien upotettujen valaisimien valotehoa. Notorin asennus on suunniteltu erittäin nopeaksi ja kustannustehokkaaksi. Valaisimessa ei ole sisäisiä jatkoliittimiä, vaan kytkentä tehdään valaisimen yläpinnalla olevien pistoliitinrasioiden kautta. 40

39

40 523 Notor Upotettava LED Delta Ledit on suojattu kirkkaalla muovisella kosketussuojalla. Täyteprofiili. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili, VTB (25 tai 15 mm), tai kiinteään alakattoon. Lisävarusteen avulla myös symmetriseen piilokiinnityskattoon (HB). Kytkentä Kytkentä tapahtuu valaisimen yläpinnalla olevan kytkentärasian kautta. 3-napainen Wieland-pistoliitin (GST 18i3), himmennettävissä valaisimissa 5-napainen pistoliitin (GST 18i5). Jonoasennuksessa on ensimmäiseksi asennettava aina aloitusvalaisin. Jonoasennuksessa valaisinyksiköt yhdistetään jatkojohdoilla kytkentärasian kautta. Rakenne Valaisimen runko anodisoitua alumiiniprofiilia tai valkoiseksi maalattu (RAL 9016). Jonoasennuksessa valaisimet muodostavat katkeamattoman valolinjan, jossa myös L-kappale on valaistu. Häikäisysuoja Delta mikroprismahäikäisysuoja akryylia (PMMA), sisäpuolella ohut valoa hajoittava opaalilevy (akryyli/ PMMA). Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Lisävarusteet ja johdot, ks. lisävarusteet. Huom! Älä käytä Low Lumen (LL) ja High Lumen (HL) -valaisimia samassa jonoasennuksessa. Delta, 600 mm Delta, 1200 mm Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Continuous Total A¹ Total A² A¹ + A¹ A¹ + A¹ + 26 A¹ 585 Total A¹ t h 78.5 A¹ h t A²

41 Notor Upotettava LED Delta Valaisimet, Low Lumen (LL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Yksittäinen Aloitus Jono Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Valaisimet, High Lumen (HL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Yksittäinen Aloitus Jono Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. 43

42 523 Notor Upotettava LED Beta Opti Valaisimet Moduuli Väri CCT, K W lm lm/w Elinikä kg 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili, VTB (25 tai 15 mm), tai kiinteään alakattoon. Lisävarusteen avulla myös symmetriseen piilokiinnityskattoon (HB). Kytkentä Kytkentä tapahtuu valaisimen yläpinnalla olevan kytkentärasian kautta. 3-napainen Wieland-pistoliitin (GST 18i3), himmennettävissä valaisimissa 5-napainen pistoliitin (GST 18i5). Jonoasennuksessa on ensimmäiseksi asennettava aina aloitusvalaisin. Jonoasennuksessa valaisinyksiköt yhdistetään jatkojohdoilla kytkentärasian kautta. Rakenne Valaisimen runko anodisoitua alumiiniprofiilia tai valkoiseksi maalattu (RAL 9016). Jonoasennuksessa valaisimet muodostavat katkeamattoman valolinjan. Häikäisysuoja Beta Opti paraboliset pitkittäisheijastimet ja poikkilamellit mattapintaista metalloitua alumiinia integroidulla opaalikalvolla, joka poistaa ledien aiheuttaman kiusahäikäisyn. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Lisävarusteet ja johdot, ks. lisävarusteet. Beta Opti, 600 mm Beta Opti, 1200 mm Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Continuous Start/Cont./End Total Total A¹ A² A¹+A¹ A¹+A¹+26 Total A¹ t h h t A¹ A² 102 Beta Opti -häikäisysuoja luo häikäisemätöntä ja tehokasta valaistusta. 44

43

44 523 Notor Upotettava LED Opal Flush Yksittäisvalaisimessa jonoasennusliitin taivutetaan rungon sisään. Päätykappale asennetaan valaisinprofiiliin kahdella ruuvilla. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili, VTB (25 tai 15 mm), tai kiinteään alakattoon. Lisävarusteen avulla myös symmetriseen piilokiinnityskattoon (HB). Kytkentä Kytkentä tapahtuu valaisimen yläpinnalla olevan kytkentärasian kautta. 3-napainen Wieland-pistoliitin (GST 18i3), himmennettävissä valaisimissa 5-napainen pistoliitin (GST 18i5). Jonoasennuksessa on ensimmäiseksi asennettava aina aloitusvalaisin. Jonoasennuksessa valaisinyksiköt yhdistetään jatkojohdoilla kytkentärasian kautta. Rakenne Valaisimen runko anodisoitua alumiiniprofiilia tai valkoiseksi maalattu (RAL 9016). Jonoasennuksessa valaisimet muodostavat katkeamattoman valolinjan, jossa myös L-kappale on valaistu. Häikäisysuoja Opal opaalihäikäisysuoja huurrettua akryylia (PMMA). Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Lisävarusteet ja johdot, ks. lisävarusteet. Huom! Älä käytä Low Lumen (LL) ja High Lumen (HL) -valaisimia samassa jonoasennuksessa. Opal flush, 600 mm Opal flush, 1200 mm Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Continuous Total A¹ Total A² A¹ + A¹ A¹ + A¹ + 26 A¹ 585 Total A¹ t h 78.5 A¹ h t A²

45 Notor Upotettava LED Opal Flush Valaisimet, Low Lumen (LL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Yksittäinen Aloitus Jono Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Valaisimet, High Lumen (HL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Yksittäinen Aloitus Jono Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. 47

46 523 Notor Upotettava LED Opal Dropped Ledit valaisevat tasaisesti myös L- kulman. Jonoasennuksessa jonon alussa ja lopussa käytetään peitelistaa. Asennus Alakattoon upotettava valaisin. Ilmastoimattomaan tai ilmastoituun alakattorakenteeseen. Asennetaan alakattoon, jossa on näkyvä kannatinprofiili, VTB (25 tai 15 mm), tai kiinteään alakattoon. Lisävarusteen avulla myös symmetriseen piilokiinnityskattoon (HB). Kytkentä Kytkentä tapahtuu valaisimen yläpinnalla olevan kytkentärasian kautta. 3-napainen Wieland-pistoliitin (GST 18i3), himmennettävissä valaisimissa 5-napainen pistoliitin (GST 18i5). Jonoasennuksessa on ensimmäiseksi asennettava aina aloitusvalaisin. Jonoasennuksessa valaisinyksiköt kytketään toisiinsa jatkojohdoilla kytkentärasian kautta. Rakenne Valaisimen runko anodisoitua alumiiniprofiilia tai valkoiseksi maalattu (RAL 9016). Jonoasennuksessa valaisimet muodostavat katkeamattoman valolinjan, jossa myös L-kappale on valaistu. Häikäisysuoja Opal opaalihäikäisysuoja huurrettua akryylia (PMMA). Alaslasketun häikäisysuojan alareuna jää noin 10 mm päähän katosta ja luo ympäröivää valoa myös katto- ja seinäpinnoille. Tietoa LED 3000 K/4000 K: Ra (CRI) min. 85, MacAdam 3 SDCM. Liitäntälaitteen elinikä: jopa h/10 % (maks. vikaantuminen). Lisätiedot Lisävarusteet ja johdot, ks. lisävarusteet. Huom! Älä käytä Low Lumen (LL) ja High Lumen (HL) -valaisimia samassa jonoasennuksessa. Opal dropped, 600 mm Opal dropped, 1200 mm Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Total A¹ Total A² A¹ + A¹ A¹ + A¹ + 26 A¹ Continuous Total A¹ t h h t A¹ A²

47 Notor Upotettava LED Opal Dropped Valaisimet, Low Lumen (LL) Moduuli Väri CCT, K W lm lm/w Elinikä kg Aloitus Yksittäinen/Jono/Pääte Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Valaisimet, High Lumen (HL) Moduuli CCT, K W lm lm/w Elinikä kg Aloitus Yksittäinen/Jono/Pääte Suora valaisin 600 Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h L-kulma Alumiini L h Alumiini L h Valkoinen L h Valkoinen L h Katso lisätietoja Lisänumerot -402 DALI/Painonappiohjaus Lisää haluttua toimintoa vastaava lisänumero. 49

48

49 Notor upotettava LED Lisävarusteet 1. Asennussarja Asennussarja/pari Täyteprofiili Täyteprofiili 600 mm, Opal dropped, Eloksoitu Täyteprofiili 600 mm, Opal flush, Delta, Eloksoitu Täyteprofiili 600 mm, Opal dropped, Valkoinen Täyteprofiili 600 mm, Opal flush, Delta, Valkoinen Täyteprofiili 600 mm, Beta Opti, Eloksoitu Täyteprofiili 600 mm, Beta Opti, Valkoinen Päätykannet Päätykansi/pari, sileää Aluzinkiä 600 mm runkoon VTB-katoissa Päätykansi/pari, Delta, Beta Opti, Opal flush, Eloksoitu Päätykansi/pari, Opal dropped, Eloksoitu Päätykansi/pari, Delta, Beta Opti, Opal flush, Valkoinen Päätykansi/pari, Opal dropped, Valkoinen Päätykansi/pari, Rockfon runkoon HB-katoissa Päätykansi/pari, Ecophon runkoon HB-katoissa Peitelista Peitelista. Antaa IP 44 suojan aloitusvalaisimelle, jota käytetään yksittäisvalaisimena. Peitelista toimitetaan aloitusvalaisimen mukana. Peitelista, Eloksoitu Peitelista, Valkoinen Ripustuskiinnike Rockfon Ripustuskiinnike/pari, kitkalukko ml Ripustuskiinnike Ecophon Ripustuskiinnike/pari, ilman kitkalukko Kannatinlista Kannatinlista L=1800 mm/pari, ilman ruuveja Kannatinlista L=1120 mm/pari, sis. ruuvit Kannatinlista L=520 mm/pari, sis. ruuvit Päätykannake Päätykannake/pari Kannatinkisko Kannatinkisko/pari. L=600 mm L-kappale L-kappale, Beta Opti, Eloksoitu L-koppling, Beta Opti, Valkoinen Ruuvit Ruuvit B8 6,5. 1 pkt/500 kpl (menekki 10 kpl/m) Vaijeri Vaijeri, 50 m Liitosjohto Liitosjohto ja Wieland GST18i3 naarasliitin L=2,0 m, naarasliitin, vapaat päät, 3-napainen L=2,0 m, naarasliitin, pistotulppa, 3-napainen L=2,0 m, naarasliitin, vapaat päät, 5-napainen. 1-vaihe + valonsäätö Jatkojohto 3-napainen Jatkojohto Wieland GST18i3-pistoliittimillä, uros- ja naarasliitimet. Valkoinen. Jatkojohto 1,0 m, naaras- ja urosliitin Jatkojohto 2,0 m, naaras- ja urosliitin Jatkojohto 2,5 m, naaras- ja urosliitin Jatkojohto 3,0 m, naaras- ja urosliitin ex. 1.0 m 600 mm 1200 mm Length Inter-connecting cable mm 1.0 m mm 1.0 m mm 2.0 m mm 2.0 m mm 2.0 m mm 2.5 m Jatkojohto 5-napainen Musta, GST-liittimet, uros- ja naarasliitin, 5x1,5mm². Jatkojohto 1,0 m, naaras- ja urosliitin, 5-napainen. Vaihe + valonsäätö Jatkojohto 2,0 m, naaras- ja urosliitin, 5-napainen. Vaihe + valonsäätö Jatkojohto 2,5 m, naaras- ja urosliitin, 5-napainen. Vaihe + valonsäätö Jatkojohto 3,0 m, naaras- ja urosliitin, 5-napainen. Vaihe + valonsäätö

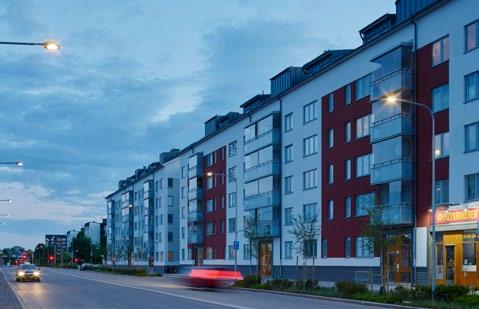

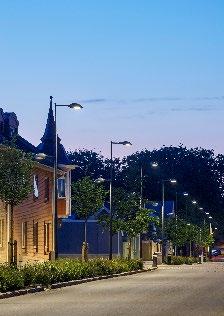

50 Vialume Vialume 1 -pylväsvalaisin on syntynyt kauniin pohjoismaisen valon innoittamana, ja sillä on selkeä yhteys pohjoismaiseen muotoiluperinteeseen. Valaisin tarjoaa visuaalista näkömukavuutta, luonnollista muotoilua sekä energiatehokkuutta. Tuotesarjaa täydentävät uudet Vialume 75 sekä Vialume 2 -valaisimet. Pienempi kahdesta uutuudesta, Vialume 75, tarjoaa erinomaiset valaistusominaisuudet pienten katujen ja kevyen liikenteen väylien valaisemiseen. Valaisimen nimi kertoo, että se on 75 % sarjan esikoisen, Vialume 1:n koosta. Uudessa valaisimessa toistuu sama muotokieli ja visuaalinen näkömukavuus. Vialume 2 puolestaan on kookkaampi ja tehokkaampi versio Vialume 1:stä. Suurempi valovirta ja edistyksellinen optiikka on kehitetty erityisesti tievalaistusta ja suuria pysäköintialueita varten. Pylväsvalaisimet on varustettu Fagerhultin ainutlaatuisilla AGC-linsseillä (Advanced Glare Control), joista on saatavana useita eri valonjakovaihtoehtoja. Valo leviää tasaisesti suurien, tiiviisti yhteen asennettujen linssien läpi. Lisäksi valaiseva pinta on nostettu hieman valaisimen sisään niin, että valo ei häikäise kauempaa lähestyvää kulkijaa. Valittavana on useita eri linssivaihtoehtoja, jotka täyttävät uusimpien valaistusstandardien vaatimukset visuaalista näkömukavuutta unohtamatta. Lisäksi valaistusratkaisu voidaan optimoida älykkäällä valonohjauksella. Katso lisätietoja 52

51 53

52 Vialume 75 Asennus Pylväsvalaisin, joka on sellaisenaan asennettavissa 60 mm pylvääseen. Lisävarusteet: Sovite Ø 48 mm pylväsvarteen. Valovirta lm Aina 123 lm/w asti Vakioväri Alumiininharmaa (RAL 9006, kiiltoaste 50). Tilauksesta myös antrasiitinharmaa (Gris 900 Sablé, raepinta), musta (RAL 9005, raepinta) ja valkoinen (RAL 9010, kiiltoaste 50). Värilämpötila ja värilaatu 730=3000 K, Ra 70. MacAdam =4000 K, Ra 70. MacAdam =3000 K, Ra 80. MacAdam 5. Muuta Pylväskorkeus 3 5 m

53 Vialume Asennus Pylväsvalaisin, joka on sellaisenaan asennettavissa 48 mm pylväsvarteen. Lisävarusteet: Yksi- tai kaksiosainen pylväskiinnike 60 mm tai 70 mm pylvääseen. Sovitteen avulla myös 60 mm pylväsvarteen. Valovirta lm Aina 124 lm/w asti Vakioväri Alumiininharmaa (RAL 9006, kiiltoaste 50). Tilauksesta myös antrasiitinharmaa (Gris 900 Sablé, raepinta), musta (RAL 9005, raepinta) ja valkoinen (RAL 9010, kiiltoaste 50). Värilämpötila ja värilaatu 740=4000 K, Ra 70. MacAdam =3000 K, Ra 80. MacAdam 5. Muuta Pylväskorkeus 5 8 m Vialume 2 Asennus Pylväsvalaisin, joka on sellaisenaan asennettavissa 60 mm pylväsvarteen. Lisävarusteet: Yksiosaisella pylväskiinnikkeellä Ø 60 mm tai 76 mm pylvääseen. Valovirta lm Aina 131 lm/w asti Vakioväri Alumiininharmaa (RAL 9006, kiiltoaste 50). Tilauksesta myös antrasiitinharmaa (Gris 900 Sablé, raepinta), musta (RAL 9005, raepinta) ja valkoinen (RAL 9010, kiiltoaste 50). Värilämpötila ja värilaatu 730=3000 K, Ra 70. MacAdam =4000 K, Ra 70. MacAdam 5. Muuta Pylväskorkeus 8 12 m Vialume 2 tulee mallistoomme Lisätietoja saat asiakaspalvelustamme Katso lisätietoja 55

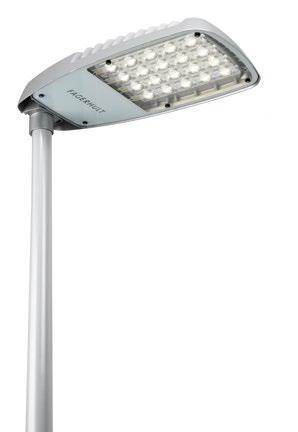

54 Evolume 2 Teiden ja suurien pysäköintialueiden valaisuun suunniteltu uusi Evolume 2 on kustannustehokas investointi tulevaisuuteen. Tehokkaan valaisimen valovirta voi olla jopa lumenta. Valaisimessa yhdistyvät erinomaiset valaistusominaisuudet sekä visuaalinen näkömukavuus. Fagerhultin uusien AGC-linssien (Advanced Glare Control) ansiosta häikäisyn määrä on pystytty vähentämään minimiin. Valittavana on laaja valikoima erilaista optiikkaa erilaisiin käyttökohteisiin. Lisäksi valaistusratkaisun energiankulutus voidaan optimoida älykkäällä valonohjauksella. Evolumen ominaisuudet mukautuvat erilaisiin projekteihin, ja sen muotoilu sopii monenlaisiin eri ympäristöihin. Katso lisätietoja 56

55 Vivita ja Verda Vivita ja Verda -tuotesarjat on kehitetty tutun Beaconpollarin pohjalta. Valaisimet tarjoavat led-tekniikan kaikki edut, kuten erittäin hyvän energiatehokkuuden ja pitkän käyttöiän. Verdan antrasiitinharmaan muotokielen pohjana on pienvenesataman tunne ja tunnelma. Alumiininharmaa Vivita puolestaan edustaa yksinkertaisempia, arkkitehtonisia linjoja. Molempia pollari-valaisimia on saatavana kolmea eri korkeutta. Valittavissa on 3000 K tai 4000 K värilämpötila. Valovirtavaihtoehdot ovat 1100 lm tai 2400 lm. Molemmissa valaisimissa on symmetrinen valonjako ja hyvät värintoisto-ominaisuudet. Vivita ja Verda sopivat valaisemaan jalkakäytäviä, puistoja ja pysäköintialueita. Vivita ja Verda tulevat mallistoomme Lisätietoja saat asiakaspalvelutamme. Katso lisätietoja 57
