4 Johdanto Tämä on yleisohje Kumera Drives Oy:n lieriö- ja kartiohammasvaihteiden asennuksen, käytön tai kunnossapidon kanssa työskenteleville. Heidän tulee lukea ja ymmärtää tämän ohjeen sisältö. Kumera Drives Oy ei ota mitään vastuuta ohjeen vastaisten toimenpiteiden aiheuttamista vahingoista. Huomautuskuvat Käytössä ja kunnossapidossa huomioitavaa. Tärkeä asennuksessa, käytössä ja huollossa huomioitava seikka. Ohjeessa kuvatut vaihteet vastaavat ohjeen kirjoittamishetkellä valmistettuja vaihteita. Alkuperäiset ohjeet Tekijänoikeus: Tämän ohjeen tekijänoikeuden omistaa Kumera Drives Oy. Ohjetta ei saa käyttää kaupallisiin tai kilpailullisiin tarkoituksiin ilman Kumera Drives Oy:n lupaa. 2/36

5 Sisällysluettelo 1 Turvallisuus Vaihteiden äänenpainetasot Ruuvien kiristysmomentit Teknistä tietoa Laitekilpi Tyyppikoodi Varastointi Normaali suojaus, 0 12 kk Pitkäaikainen suojaus, pidempi kuin 12 kk Asennus ja käyttöönotto Nosto Vaihteen käyttöönotto Vaihteen linjaus Jalkavaihteen asennus perustalleen Kytkimen asennus Tappivaihteen asennus kiilaliitoksella Tappivaihteen asennus kiilarenkaalla Momenttituen asennus Moottorin asennus vaihteeseen Kiilahihnakäytön asennus Hammashihnakäytön asennus Ketjukäytön asennus Voiteluöljyn lisäys Ilmanvaihtotulpan asennus Voitelu Yleiset voiteluperusteet Öljy- ja rasvamäärät Öljynvaihto Öljyn puhtaus Öljyn esilämmitys Öljyn jäähdytys Synteettiset voiteluaineet Ilmanvaihtotulppa Voiteluainesuositukset Vaihteen rakenne Kotelo Hammastetut osat Laakerit Tiivistys Vaihteiden lisävarusteet Takaisinpyörinnän estojarru Voitelupumput Painevoiteluyksikkö Vaihteen jäähdytysmenetelmät Vaihteen öljyn lämmitys Iskusysäysnipat Lämpötila-anturi PT Määräaikaishuolto Vikatilanteet /36

6 1 Turvallisuus Kuljetus, pakkauksen purku, asennus ja käyttöönotto on teetettävä ammattitaitoisella henkilöstöllä Kumera Drives Oy:n ohjeiden mukaisesti mahdollisten vahinkojen ehkäisemiseksi. Vaihdetta ei saa asentaa paikkaan ja käyttöön, johon sitä ei ole suunniteltu. Vaihteet on toimitettu asiakkaalle Kumera Drives Oy:lle ilmoitettujen tietojen perusteella, eikä näistä tiedoista tule poiketa vaihteen asennuksen yhteydessä. Vaihteeseen ei saa kohdistua asennuksesta johtuvaa ylimääräistä rasittavaa kuormitusta. Vaihteen asennusvaiheessa on huomioitava käyttöturvallisuus. Käyttäjälle vaaralliset paikat on suojattava. Vaihteidemme rakenteeseen tai siinä oleviin suojuksiin ei saa tehdä muutoksia. Kumera Drives Oy ei ota vastuuta itse tehtyihin rakenteellisiin tai suojauksiin kohdistuneisiin muutoksiin. Suojalaitteita ei saa poistaa vaihteen käytössä ollessa. Huoltotoimenpiteet on suoritettava vaihteen ollessa pysäytettynä. Tarkastusluukkuja avatessa on varottava, ettei vieraita esineitä tai epäpuhtauksia pääse vaihteen sisään. saattavat aiheuttaa sallitun melurajan ylittävän äänenpainetason, riippuen vaihteen välittämän tehon määrästä. Vaihteen läheisyydessä työskentelevien on käytettävä asianmukaista suojausta. Vaihteet saattavat lämmetä niin paljon, että niiden pinta on kuuma. Vaihteen pinnan koskettamista on vältettävä käytön aikana. Vaihde on pakattu Kumera Drives Oy:n tehtaalla toimitusehtojen mukaisesti siten, että se kestää normaalin kuljetuksen. Vaihteen nostossa tulee käyttää apuna vaihteesta löytyviä nostosilmiä. Vaihteen massa selviää laitekilvestä. Vaihteesta löytyvät nostosilmät ovat tarkoitettu vain vaihteen nostamista varten, ei lisälaitteita, kuten sähkömoottoria varten. Akseleita ei saa käyttää nostossa apuna. Kuljetuksessa tapahtuneesta vahingosta on ilmoitettava välittömästi Kumera Drives Oy:lle. 4/36

7 1.1 Vaihteiden äänenpainetasot Oheisesta taulukosta 1 on luettavissa lieriöja kartiohammasvaihteiden äänenpainetason käyttäytyminen vaihteen teholuokan mukaan. Taulukon arvot ovat laskennallisia ja suuntaa antavia tuloksia, joihin voi verrata vaihteen toiminnan aikaista äänenpainetasoa. Emissioäänenpainetason mittauksen määrittää standardi ISO 4871 siten, että mittaus suoritetaan metrin päästä vaihteen ulkopinnasta. Lisälaitteista aiheutuvia äänenpainetasovaihteluja ei ole taulukossa otettu huomioon. Yksi tuuletin kasvattaa äänenpainetasoa n. 3 db(a). Suuriin poikkeamiin arvoista tulee puuttua ja selvittää epätavallisen suuren äänen aiheuttaja. TAULUKKO 1. Lieriö- ja kartiohammasvaihteiden teho / emissioäänenpainetaso Lieriöhammasvaihteet Kartiohammasvaihteet Vaihteen teho (kw) Äänenpaine (dba) Vaihteen teho(kw) Äänenpaine (dba) /36

8 1.2 Ruuvien kiristysmomentit Kaikki ohjeessa ohjeistettavat asennuksien ruuviliitokset on kiristettävä alla esitetyn taulukon 2 mukaisesti, ellei asennusohjeen yhteydessä toisin mainita. Ennen kiinnitystä ruuvit on hyvä voidella. Taulukossa arvot on annettu kuiville ja voidelluille (kitkakerroin 0,10) ruuveille. TAULUKKO 2. Ruuvien kiristysmomentit Kierrekoko Lujuusluokka 8.8 Lujuusluokka 10.9 Lujuusluokka 12.9 Kuiva (Nm) Voideltu (Nm) Kuiva (Nm) Voideltu (Nm) Kuiva (Nm) Voideltu (Nm) M M M M M M M /36

9 2 Teknistä tietoa 2.1 Laitekilpi Kaikkiin toimittamiimme vaihteisiin asennetaan pakkausvaiheessa laitekilpi. Tämä kilpi kertoo käyttäjälle vaihteesta tarvittavat tunnistetiedot ja voitelusuositukset. Esimerkki vaihteen laitekilvestä: Type: Vaihteen tyyppi (ks. sivu 8) Serial No.: Year: Gear ratio: Weight: Lubricant: Oil qty: P 1N (n1): K sf : ATEX: Valmistusnumero Valmistusvuosi Tarkka välityssuhde Paino ilman öljyä Voiteluöljyn viskositeettisuositus Viitteellinen öljymäärä, tarkastettava öljysilmästä, -lasista tai -tikusta. Vaihteen nimellisteho Käyttökerroin Huom: Jos vaihde on ATEX luokiteltu, ATEX -merkintä ja -luokka merkitään kilven vasempaan alakulmaan. 7/36

10 2.2 Tyyppikoodi Malli L Jalkakiinnitys, lieriövaihde T Holkkiakselikiinnitys, lieriövaihde K Jalkakiinnitys, kartiovaihde R Holkkiakselikiinnitys, kartiovaihde S Sekoittajavaihde Sarja A F G D X Jalka A B C D / L T K R Moottoriliitäntä Portaiden määrä Vaihdekoko Toisioakseli, vaihtoehdot H1 Holkkiakseli, vakio H2 Holkkiakseli, porrasakseli H3 Holkkiakseli, kiilarengas Lisälaitteet J Takaisinpyörinnän estojarru T Tuuletin V Jäähdytysvesiputki Z Painevoiteluyksikkö P Voiteluainepumppu K Keskusvoitelu Välityssuhde Akseliasento L Toisioakseli vasemmalla R Toisioakseli oikealla V Ensiö- ja toisioakseli vasemmalla H Ensiö- ja toisioakseli oikealla Asennusasento A Vaakasuorassa B Pystyssä, toisioakseli vaakasuorassa alhaalla C Pystyssä, toisioakseli vaakasuorassa ylhäällä D Toisioakseli pystysuorassa vasemmalla E Toisioakseli pystysuorassa oikealla Jalan sijainti N Alapuolella P Yläpuolella S Samalla puolella kuin toisioakseli O Vastakkaisella puolella kuin toisioakseli Akseleiden pyörimissuunnat 1 Toisioakseli myötäpäivään 2 Toisioakseli vastapäivään 3 Toisioakseli myötäpäivään, ensiöakseli myötäpäivään 4 Toisioakseli vastapäivään, ensiöakseli myötäpäivään 5 Toisioakseli myötäpäivään, ensiöakseli vastapäivään 6 Toisioakseli vastapäivään, ensiöakseli vastapäivään Sähkömoottorin laipan IEC tunnus Erikoisrakennetunnus R F B M H1 J 56 L B S 4 42F300 E1 8/36

11 3 Varastointi 3.1 Normaali suojaus, 0-12 kk Vaihteet toimitetaan seuraavalla tavalla käsiteltyinä: Vaihteen sisäpuolisten osien suojauskäsittelynä toimii koeajossa tapahtuva öljyn leviäminen osien pinnoille. Koeajo suoritetaan vaihteistoöljyllä. VAIHDE TOIMITETAAN ILMAN VOITELUAINETTA! Vaihteiden ulkopuoliset akselinpäät ja muut koneistetut pinnat käsitellään ruosteenestoaineella. Ruosteenestoaine on poistettava ennen käyttöönottoa liuotinaineella. Vaihteen sisään ruiskutetaan korroosiosuojaaine. Vaihde suljetaan ilmatiiviiksi vaihtamalla ilmanvaihtotulppa putkitulppaan. Suoja-aineen vaikutus perustuu hitaaseen höyrystymiseen ja kerrostumiseen metallin pinnalle. Metallin pintaan muodostuu näkymätön kerros, joka estää korroosion passivoimalla metallin. Tällä saavutetaan suojaus korkeintaan 12 kuukauden säilytykseen kuivissa ja tasalämpöisissä sisätiloissa. Labyrinttitiivisteisissä vaihteissa kaasu pääsee haihtumaan pois, joten tällöin vaihde suljetaan ilmatiiviiseen muoviin, joka estää suoja-aineen haihtumisen. 3.2 Pitkäaikainen suojaus, pidempi kuin 12 kk Pitkäaikaissuojauksesta sovitaan erikseen tilausta tehtäessä. Vaihteen ruostesuojaus on toistettava 12 kk väliajoin suoja-aineella. Suoja-ainetta ei tarvitse poistaa käyttöönoton yhteydessä. Vaihde voidaan vaihtoehtoisesti täyttää öljyllä. Vaihde täytetään öljyllä vaihteen laitekilvessä mainitulla määrällä. Samalla huohotin vaihdetaan putkitulppaan. Ruostesuojauksen lisäksi öljy suojaa laakereita kuoppautumiselta kuljetuksen aikana. Varastoinnin aikana vaihdetta käytetään kahden kuukauden välein manuaalisesti siten, että kaikki akselit pyörivät vähintään puoli kierrosta. Näin öljy leviää hammaspyörien pinnoille. Ennen käyttöönottoa putkitulppa vaihdetaan huohottimeen. Tilanteissa, jolloin varastoinnin aikana vaihteen käyttäminen tai akseleiden pyörittäminen ei onnistu, vaihde täytetään kokonaan öljyllä. Käyttöönoton yhteydessä suoritetaan öljynvaihto. Tällä saavutetaan suojaus pitkäaikaiseen säilytykseen kuivissa ja tasalämpöisissä sisätiloissa. NORMAALI TAI PITKÄAIKAINEN SUOJAUSKÄSITTELY EI SUOJAA VAIHDETTA MERIKULJETUKSEN AIKANA. 9/36

12 4 Asennus ja käyttöönotto VAIHDE TOIMITETAAN ILMAN VOITELUAINETTA! 4.1 Nosto Vaihteiden nostamista varten on yksi tai useampi nostosilmä. Nosto on suoritettava kaikista nostosilmistä yhtä aikaa ja symmetrisesti. Kuorman ripustuskulma ei saa ylittää 45 astetta. Nostosilmiä ei saa käyttää muuhun tarkoitukseen kuin yksinomaan vaihteen nostoon. Akseleita ei tule käyttää vaihteen nostamiseen. Pienikin vääränsuuntainen akseliin ja sen laakerointiin kohdistuva rasitus saattaa vioittaa akselin laakeroinnin. Käynnin aikana on kiinnitettävä huomiota käyntiääneen, lämpenemiseen, tärinään ja öljynkiertoon. Esimerkiksi liiallinen lämpeneminen johtuu usein liian suuresta öljymäärästä vaihteessa. Vaihteen käynnin kannalta suotava maksimilämpötila on +90 C. Tätä korkeammissa lämpötiloissa on käytettävä erikoisvoiteluaineita ja/tai lisäjäähdytystä. Korkeissa lämpötiloissa öljynvaihtoväli lyhenee. Vuotovirtojen pääsy vaihteen laakereille ja hammastuksille pitää estää. Mikäli vuotovirrat ovat mahdollisia niin käyttöönoton yhteydessä on suositeltavaa tehdä tarvittavat vuotovirtojen mittaukset, jotta kokonaisuuden toimittaja osaa tehdä oikeat vuotovirtojen estämistoimenpiteet. 4.3 Vaihteen linjaus Vaihde tulee asentaa suunniteltuun käyttöasentoon kuvan 2 toleranssien mukaan. KUVA 1. Vaihteen maksiminostokulmat KUVA Vaihteen käyttöönotto Kaikki vaihteet toimitetaan tehtaalta koekäytettyinä. Koekäyttö ei kuitenkaan vastaa käytännön kuormitusolosuhteita ja siksi vaihteen tulisi aluksi käydä osakuormalla. Sisäänajon aikana tulee seurata vaihteen käyntiääntä, käynnin tasaisuutta, lämpötilaa ja voitelua sekä vaihteen öljytiiviyttä. Mikäli sisäänajon aikana havaitaan jotakin normaalista poikkeavaa, on häiriön aiheuttaja selvitettävä ja poistettava ennen vaihteen lopullista käyttöönottoa. 4.4 Jalkavaihteen asennus perustalleen Edellytyksenä vaihteen virheettömälle toiminnalle on tasainen ja tukeva perustus. Vaihteen asennusalusta on suunniteltava kestämään vaihteen kuormitukset vääntymättä. Käynnin aikana tapahtuva perustuksen muuttuminen saattaa aiheuttaa vaihteen rungon vääntymisen ja hammaskosketuksen huononemisen. Tästä saattaa seurata hammastuksen, laakereiden tai kotelon rikkoontuminen. 10/36

13 Alusta ei saa resonoida vaihteen käynnin vaikutuksesta, eikä siihen saa välittyä muiden lähellä olevien laitteiden mahdollisesti aiheuttamaa resonanssia. Kiinnitysjaloilla varustetut pienet vaihteet voidaan asentaa suoraan betonialustan päälle peruspulteilla. Peruspulttien kohdalla betonialustan ja jalkalaatan välissä käytetään asennuslevyjä. Peruspulttien kiinnitysvalun kuivuttua on suoritettava alustan suoruuden tarkastus. Mahdolliset virheet on korjattava asennuslevyillä. Tämän jälkeen peruspultit on kiristettävä. KUVA 4. Vaihde asennettuna peruspylväille 1. Mutteri 2. Sovituslevy (1 1,5 mm) 3. Vaarnaruuvi ja T-uramutteri 4. Peruspylväs 5. Säätöruuvi 6. Jälkivalu 7. Asennuslevy 8. Perusvalu Kiinnitysruuvit ja -mutterit on kiristettävä oikealla kiristysmomentilla ylittämättä ruuvien lujuusluokan määrittämiä maksimiarvoja. Tarvittava momentti riippuu pulttien halkaisijasta, määrästä sekä lujuusluokasta. Pulttien, peruspylväiden ja peruspalkkien vetomurtolujuus tulee olla vähintään 350 N/mm 2. KUVA 3. Vaihde asennettuna peruspulteilla 1. Mutteri 6. Peruspulttien 2. Asennuslevy (1...1,5 mm) kiinnitysvalu 3. Teräslevy 7. Peruspalkki 4. Mutteri 8. Perusvalu 5. Peruspultti Suurten vaihteiden (akseliväli >250mm) asennuksessa suosittelemme käytettäväksi valurautaisia tai teräksisiä peruspylväitä tai teräsrakenteisia koneistettuja alustoja. Perusvalu on raudoitettava niin, että se vastaa vähintään vaihteen kiinnitysruuvien lujuutta. Se on samalla myös tartuntaraudoitus jälkivalulle. Vaihteen paikoilleen asettamisen jälkeen tehdään jälkivalu. Jälkivalun pinta jätetään peruspylvään T-uran alapuolelle. Sen puristuslujuuden tulee olla vähintään 20 N/mm 2. Jälkivalun kuivuttua on suoritettava vaihteen asennon tarkastusmittaus. Alustan on oltava suora ja tasainen (max mm poikkeama 100 mm matkalla). Ennen asennusta on huolehdittava, että vaihteen öljynpoisto- ja öljyntäyttöaukot jäävät vapaiksi öljynvaihtoja varten. Vaihdetta, sen koteloa tai mitään osaa ei saa hitsata! Muita hitsaustöitä tehtäessä maadoituskaapelia ei saa kiinnittää vaihteeseen tai sen osiin. 11/36

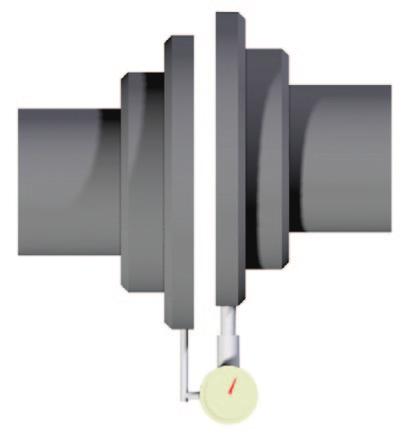

14 4.5 Kytkimen asennus Kytkimen asennus akselille suositellaan suoritettavaksi lämmittämällä kytkinpuolikkaat noin +100 C lämpötilaan tai vetämällä ne paikoilleen akseleiden päissä olevia kierrereikiä apuna käyttäen Säteittäissiirtymän ( Kr) mittaaminen Säteittäissiirtymän mittaus toteutetaan esimerkiksi mittakellolla tai muulla tarkoitukseen sopivalla laitteella. Mittakello asetetaan toisen kytkinpuolikkaan päälle ja pakotetaan molemmat kytkinpuolikkaat pyörimään yhdessä samalla tarkastaen, ettei mittakellon kärki liiku mittauspinnalla, eli toisen kytkinpuolikkaan päällä. Mittakellon osoittama vaihtelu jaetaan kahdella, jolloin saadaan säteittäissiirtymän arvo Kulmasiirtymän ( Kw) mittaaminen Kulmasiirtymä mitataan useimmiten mittakellolla. Mittakello asetetaan toisen kytkinpuolikkaan päälle ja pakotetaan molemmat kytkinpuolikkaat pyörimään yhdessä samalla tarkastaen, ettei mittakellon kärki liiku mittauspinnalla, eli toisen kytkinpuolikkaan päällä. Sakarakytkinten kohdalla asennustarkkuudet ovat seuraavalla sivulla olevan taulukon 3 mukaiset. Muiden kytkinten osalta noudatetaan valmistajan ohjeita. Sakarakytkinten kohdalla asennustarkkuudet ovat seuraavalla sivulla olevan taulukon 3 mukaiset. Muiden kytkinten osalta noudatetaan valmistajan ohjeita. KUVA 6. Kulmasiirtymän mittaus KUVA 5. Säteittäissiirtymän mittaus 12/36

15 TAULUKKO 3. Sakarakytkinten asennustoleranssit Säteittäis- Kulmasiirtymä siirtymä Mitat Aksiaalipoikkeama ΔKr [mm] ΔKw [ ] Kytkimen [mm] koko Kierrosluku [1/min] Δka [mm] L E b s /36

16 4.6 Tappivaihteen asennus kiilaliitoksella Asennus Lukitus Tappivaihde voidaan asentaa akselille siten, että ruuvi kierretään akselinpään keskiöreiän kierteeseen ja tämän jälkeen kiristetään ruuvilla olevaa mutteria kuvan 7 mukaisesti. Ennen asennusta holkkiakseli on syytä rasvata myöhemmin mahdollisesti tapahtuvan irrotuksen helpottamiseksi. Tappivaihde lukitaan akselille kuvan 9 mukaisesti ruuvin avulla. Tappivaihteen ja sitä lähinnä olevan käytettävän koneen laakeripesän väliin tulee jättää vapaata tilaa n mm. Ruuvin halkaisijan tulee olla pienempi kuin vastinlevyn kierrereiän halkaisija ja vastata akselinpään kierrereiän halkaisijaa. KUVA 9. Tappivaihteen lukitus Tappivaihteen asennuksessa ja irrotuksessa voidaan mekaanisten ruuvien tilalla käyttää hydraulisia veto- tai työntölaitteita, joilla saadaan aikaan suurempi kiinnitys- tai purkuvoima. 1. Rako 2. Kierre KUVA 7. Tappivaihteen kiilaliitoksen asennus Purku Tappivaihde irrotetaan akseliltaan ruuvin avulla vaihteen vastinlevyn kierrettä hyväksi käyttäen. Kierre vastaa vastinlevyn reiän kierrettä ja pää on kierteetön. On varottava, ettei akselinpään kierre vahingoitu. 1. Kierre 2. Kierteetön KUVA 8. Tappivaihteen kiilaliitoksen purku 14/36

17 4.7 Tappivaihteen asennus kiilarenkaalla Kiilarenkaat toimitetaan asennusvalmiina. Niitä ei saa purkaa ennen ensimmäistä kiristämistä. 6. Kiristä kaikki kiristysruuvit tasaisesti kehää kiertäen kuvan 11 osoittamassa järjestyksessä. Kiristysruuveja ei saa kiristää ennen, kuin vaihteen toisioakseli on asennettu paikoilleen! 1. Sisärengas 2. Ulkorengas 3. Ruuvi 4. Akseli 5. Toisioakseli! RASVATON KUVA 10. Kiilarenkaan rakenne Asennus 1. Poista välikappaleet, jotka on voitu kuljetussyistä asentaa ulkorenkaiden väliin. 2. Kiristä kolmea kiristysruuvia siten, että sisärengasta voidaan vielä pyörittää. Kolmen kiristettävän ruuvin tulee muodostaa tasasivuisen kolmion kärjet. Mittaamalla ulkorenkaiden välinen rako eri kohdista taataan, että ulkorenkaat ovat yhdensuuntaiset. 3. Työnnä kiilarengas vaihteen toisioakselin päälle. Asennuksen helpottamiseksi voidaan vaihteen toisioakselin ulkopintaa rasvata kiilarenkaan kohdalta. 4. Poista rasva liuottimella vaihteen toisioakselin sisäpinnasta ja siihen asennettavalta käytettävän koneen akselilta. 5. Asenna käytettävän koneen akseli vaihteen toisioakselin sisään. KUVA 11 Kiilarenkaan ruuvien kiristysjärjestys Kiristä ruuveja yhtä paljon, enintään ¼ - ½ kierrosta kerrallaan, kunnes ruuvien kiristysmomentit ovat samat. Ruuveja kiristettäessä täytyy tehdä useita kiristyskierroksia. Ulkorenkaiden tulee pysyä yhdensuuntaisina. Kiristysmomentit on tarkastettava momenttiavaimella. Ruuvien oikeat kiristysmomentit ovat taulukossa 4. Arvot ovat annettu MoS 2 -rasvalla voidelluille ruuveille: TAULUKKO 4. Kiilarenkaan ruuvien kiristysmomentit Ruuvit Kiristys- Toleranssi (luokka 10.9) momentti ±5% (Nm) (Nm) M5 4 ±0,2 M6 12 ±0,6 M8 30 ±1,5 M10 59 ±3,0 M ±5,0 M ±12,5 M ±25,0 15/36

18 4.7.2 Purkaminen 1. Kiristysruuvien irrottaminen tapahtuu tasaisesti kiristykseen verrattuna vastakkaisessa järjestyksessä. Jokaista kiristysruuvia tulee alussa löysätä vain ¼ kierrosta. Näin vältetään ulkorenkaan vääntyminen. Kiristysruuveja ei kierretä koskaan täysin auki. 2. Irrota käytettävän koneen akseli vaihteen toisioakselilta. Poista ruosteenalku, jos sitä on päässyt muodostumaan akseleiden väliin. 3. Vedä kiilarengas ulos vaihteen toisioakselilta Puhdistus ja rasvaus 4.8 Momenttituen asennus Asennettaessa on huomioitava momenttituen asento kuvan 12 mukaan. Momenttituki on aina varustettava kahdella nivelellä, jotka sallivat lämpölaajenemisen aiheuttamat tukipisteen siirtymät. Jos käytettävän koneen akselin päässä on heittoa, momenttituki on varustettava kahdella pallonivelellä. Momenttituessa voi olla puristus- tai vetokuormitus. Puristuskuormituksessa on tukitanko mitoitettava riittävän vahvaksi, jotta nurjahdusta ei pääse tapahtumaan. On suositeltavaa, että vaihde asennetaan siten, että tukitankoon tulee puristuskuormitus. Puristuskuormituksessa momentin aiheuttama tukireaktio keventää käytettävän laitteen akselinpään ja laakerin kuormitusta. Purettuja kiilarenkaita ei tarvitse irrottaa toisistaan eikä voidella uudelleen ennen uutta kiristystä. Likaiset kiilarenkaat tulee puhdistaa ja rasvata. Kiristysruuvit rasvataan monikäyttörasvalla, ja vahingoittuneet tiivisterenkaat vaihdetaan. Uutta sisärengasta vaihdettaessa täytyy kartiopinnat käsitellä voiteluaineella (esim. MoS2). KUVA 12. Momenttituen sijoitus 16/36

19 4.9 Moottorin asennus vaihteeseen Laippakiinnityksissä asennusväli vaihteen akselin ja moottorin akselin välillä on vähintään 3 mm. Akselinpäiden välissä on oltava rako. 3. Laippamoottori kartiotappivaihteen päädyssä Seuraavassa ohjeet moottorin ja vaihteen painon suhteesta: Moottorin paino 1.0 x vaihteen paino 1. Jalkamoottori lieriötappivaihteen päällä hyllyllä 4. Laippamoottori lieriötappivaihteen kyljessä Moottorin paino 1.5 x vaihteen paino 2. Laippamoottori vaihteen päällä pystyssä Moottorin paino 0.4 x vaihteen paino 5. Laippamoottori lieriöjalkavaihteen kyljessä Moottorin paino 1.0 x vaihteen paino Moottorin paino 1.5 x vaihteen paino Rajat voidaan tarvittaessa ylittää ainoastaan Kumera Drives Oy:n suostumuksella tarkemman tapauskohtaisen tarkastelun jälkeen. 17/36

20 4.10 Kiilahihnakäytön asennus 1. Kiinnitetään moottori alustalleen. 2. Kiinnitetään suojan takalevy kiinnitysrautojen avulla vaihteeseen ja moottorin alustaan. 3. Asennetaan hihnapyörä vaihteen ensiöakselille sopivalla työkalulla. Vaihtoehtoisesti voidaan käyttää kartioholkilla varustettuja hihnapyöriä. Hihnapyörät asennetaan moottorin ja vaihteen akselille aksiaalisesti samalle etäisyydelle. Hihnapyörät tulevat mahdollisimman lähelle moottorin ja vaihteen laakereita. Akselit on asennettava yhdensuuntaisiksi. Hihnapyörien suurin sallittu kulmavirhe on 0,5 astetta. 4. Asennetaan kiilahihnat pyörien päälle ja kiristetään moottorihyllyn säätöruuvien avulla. Hihnat kiristetään taulukon 5 mukaisesti. Hihnan kireyttä tarkastettaessa mitataan hihnajänteen pituus ja kohtisuora taivutusvoima, joka aiheuttaa 10 mm hihnataipuman (dl) hihnajänteen (CC) 1000 mm kohti. Hihnoja ei saa kiristää tarpeettoman kireälle. Liian kireät hihnat suurentavat akselitappien kuormitusta ja lyhentävät laakereiden kestoikää huomattavasti. 5. Kiristetään suojan takalevyn kiinnitysruuvit ja kiinnitetään suojan kansi kuusioruuvilla. KUVA 13. Hihnavoima Esimerkki: 1. CC = 1.2 m; dl = 10 mm; jolloin CC x dl = 1.2 m x 10 mm/m = 12 mm 2. Mitataan kohtisuora taivutusvoima F hihnankireysmittarilla. 3. Taivutusvoimaa verrataan taulukossa 5 annettuihin arvoihin. Hihnojen taivutusvoiman pitää olla annettujen arvojen välillä. 18/36

21 TAULUKKO 5. Kiilahihnan kireys Hihnaprofiili Pienemmän pyörän Ø (mm) Voima, joka tarvitaan taivuttamaan hihnaa 1 mm/100 mm (N) SPZ SPA SPB SPC XPZ XPA XPB XPC KUVA 14. Hihnakäyttö vaihteessa ilman suojaa 4.11 Hammashihnakäytön asennus Hammashihnakäytön pyörät asennetaan akseleille samalla tavalla kuin kiilahihnakäytössä, kts. kohta Hammashihna sijoitetaan hihnapyörille löysänä. Hihna kiristetään oikeaan kireyteen, moottorihyllyn säätöruuvien avulla. Hammashihnan kireys riippuu siirrettävästä tehosta ja kehänopeudesta alla esitetyn kaavan mukaan. Muut vaiheet tehdään kuten kohdassa Esikiristysvoima jossa min.: max.: P = siirrettävä teho, kw V = hihnan nopeus, m/s 19/36

22 4.12 Ketjukäytön asennus 4.13 Voiteluöljyn lisäys Ketjupyörä asennetaan normaalisti vaihteen hitaalle akselille lämmittämällä se C lämpötilaan. Pienet ketjupyörät voidaan asentaa akselinpäiden kierteellisiä keskiöreikiä hyväksi käyttäen sopivalla vetotyökalulla. Ketjupyörät asennetaan vaihteen ja käytettävän laitteen akselille aksiaalisesti samalle etäisyydelle. Ketju asennetaan mahdollisimman lähelle laakereita, jotta taivutusmomentti akselinpäissä jää mahdollisimman pieneksi. Tämä pienentää myös laakereiden kuormitusta. Akselit asennetaan yhdensuuntaisiksi ketjun ja ketjupyörien kuormituksen tasaamiseksi. Suurin yhdensuuntaisuus- ja linjausvirhe on ±1/300. Sallittu akseleiden välinen kulmavirhe riippuu akseleiden välisestä etäisyydestä. Alle metrin etäisyydellä sallittu virhe on ±1mm. 1m - 10m sallittu virhe lasketaan kaavalla (Akselietäisyys[mm])/1000. Yli 10m etäisyydellä sallittu virhe on ±10mm. Ketjukäyttöjä valittaessa on syytä tarkastaa, ettei vaihteen akselinpäiden sallittuja kuormituksia ylitetä. VAIHDE TOIMITETAAN ILMAN VOITELUAINETTA! 1. Ennen käyttöönottoa vaihde on täytettävä vaihteen laitekilvessä mainitulla tai oheisen voitelusuosituksen mukaisella voiteluaineella. 2. Oikea öljymäärä tarkistetaan: Öljysilmän avulla; vaihde täytetään öljyllä öljysilmän keskelle. Öljylasin avulla; vaihde täytetään öljyllä merkkien väliin. Öljytulpan avulla; vaihteeseen lisätään öljyä, kunnes öljy valuu avatusta ylivuotoreiästä. Mittatikun avulla; vaihde täytetään öljyllä tikun viivojen väliin. 3. Öljyn korkeus tarkastetaan vaihteen seisoessa ja öljyn jäähdyttyä. Öljyä lisätään välttäen ylitäyttöä. Liian suuri määrä öljyä saattaa aiheuttaa vaihteen kuumenemisen yli sallitun rajan. Voitelusta ja voiteluöljyistä on kerrottu enemmän kappaleessa Ilmanvaihtotulpan asennus Ennen vaihteen käyttöönottoa tulee varmistaa, että ilmanvaihtotulppa on paikallaan ja toimintakykyinen. 20/36

23 5 Voitelu VAIHDE TOIMITETAAN ILMAN VOITELUAINETTA! 5.1 Yleiset voiteluperusteet Vaihteesta ja käyttöolosuhteesta riippuen käytössämme on neljä eri voitelumenetelmää Roiskevoitelu Roiskevoitelua voidaan käyttää vaihteissa hammaspyörien kehänopeuden ollessa 2-14 m/s. Silloin on erittäin tärkeää huolehtia vaihteen oikeasta öljymäärästä. Liian pieni määrä aiheuttaa vaihteen puutteellisen voitelun ja liian suuri määrä saattaa aiheuttaa vaihteen kuumenemisen yli sallitun rajan Painevoitelu Painevoitelua käytetään hammasvaihteissa kehänopeuden ollessa yli 14 m/s. Tällöin on huolehdittava siitä, että rynnössä olevat hampaat saavat riittävän keskeytymättömän öljysuihkun. Painevoitelua voidaan käyttää myös pienemmillä nopeuksilla vaihteen sitä vaatiessa Uppovoitelu Uppovoitelua voidaan käyttää hitaissa vaihteissa kehänopeuden ollessa alle 4 m/s. Tällä turvataan laakerien ja hammaspyörien hyvä voitelu. Pienestä kehänopeudesta johtuen vaihteessa ei tapahdu voiteluaineen haitallista lämpenemistä Rasvavoitelu Rasvavoitelua käytetään hammasvaihteissa kehänopeuden ollessa alle 5 m/s. Rasvavoitelu sopii erityisesti vaihteisiin, joiden käyttö on ajoittaista ja käynnistyksiä on paljon. Näin voiteluaine pysyy hammaspyörissä ja laakereissa seisokkien aikana. 5.2 Öljy- ja rasvamäärät Suuntaa antava öljymäärä on mainittu vaihteen laitekilvessä. Öljymäärä on aina ohjeellinen. Tarkista öljyn tarkka määrä öljysilmän, öljylasin, öljytulpan tai mittatikun avulla. Rasvavoidellussa vaihteessa rasvamäärä on ilmoitettu vaihteen laitekilvessä. 5.3 Öljynvaihto Ensimmäinen öljynvaihto Ensimmäinen öljynvaihto on suoritettava n käyttötunnin kuluttua vaihteen käyttöönotosta Öljynvaihtoväli Vaihteen voiteluöljyn vaihto on tehtävä kerran 12 kuukaudessa mineraaliöljyllä ja synteettisellä öljyllä 24 kuukauden välein. Rasvavoitelussa vaihto on suoritettava n käyttötunnin välein. Erikoistapauksissa ja erikoisöljyjä käytettäessä kehotamme neuvottelemaan vaihtoväleistä öljy-yhtiön tai tehtaamme edustajan kanssa. Ilmanvaihtotulppa on vaihdettava öljynvaihdon yhteydessä. Tukkeutunut ilmanvaihtotulppa saa aikaan painetta, joka aiheuttaa öljyvuotoja tiivisteissä. Mikäli järjestelmässä on suodatin, se on aina vaihdettava öljynvaihdon yhteydessä Laakereiden voitelu Mikäli laakereiden voitelu on toteutettu rasvanippojen avulla, puristetaan niihin uutta laakerirasvaa 6 kk välein n g laakeria kohti. 21/36

24 5.4 Öljyn puhtaus Öljyn puhtaudella on ratkaiseva merkitys vaihteen laakereiden ja hammaspyörien kestoiän kannalta. Epäpuhtauksia on kahdenlaisia: kiinteitä ja nestemäisiä. Kiinteisiin epäpuhtauksiin voidaan lukea ympäristöstä vaihteen sisään tullut pöly, kulumisen aiheuttamat metallihiukkaset vaihteen sisällä, vaihteen mahdollisen ylikuumenemisen aiheuttama karsta sekä ulkopuolisista tekijöistä aiheutunut lika voitelujärjestelmään (esim. voiteluöljyn vaihtoastia jne.). Nestemäisiin epäpuhtauksiin luokitellaan prosesseista, vaihteen pesusta tai kondenssista vaihteen sisälle joutunut vesi sekä em. tilanteista vaihteen sisälle joutuneet kemikaalit. Öljyn mekaanisen puhtauden määrittää standardi ISO Standardi jakaa öljyn puhtausasteen kolmeen osaan. 100 ml:n öljynäytteestä puhtausaste lasketaan kolmessa osassa: yli 4 µm, yli 6 µm sekä yli 14 µm suuruiset hiukkaset, joiden määrät sisältyvät aina edelliseen. Öljyn puhtaus on asiakkaan vastuulla. Pitkillä vaihtoväleillä tulee öljyn puhtaus tarkastaa öljynäytteen avulla voitelun varmistamiseksi. Vaaditut puhtausluokat ISO 4406: roiske- ja uppovoitelu -/19/16 painevoitelu -/17/ Öljyn esilämmitys Mikäli vaihde asennetaan kylmään ympäristöön ja vaihde on varustettu painevoitelulla, tarvitaan vaihteessa usein öljyn esilämmitys. Öljyn lämmitys tehdään vaihteen öljytilaan asennetulla sähkövastuksella. Lämmitysvastuksen ohjausta varten asennetaan erillinen termostaatti. Roiskevoitelussa lämmitys on tarpeellinen vain, jos lämpötila laskee alle öljyn jähmepisteen. Painevoitelussa lämmitys on tarpeellinen, jos lämpötila laskee alle seuraavien arvojen: TAULUKKO 6. Öljyn lämmitys Lämpötilarajat ilman lämmitysvastusta Roiske- tai uppovoitelu Painevoitelu Mineraaliöljy Synteettinen öljy Öljyn viskositeetti Mineraali ja synteettinen öljy ISO VG C -40 C +6 C ISO VG C -40 C +10 C ISO VG C -35 C +15 C ISO VG C -30 C +20 C Termostaatin yläraja asennetaan siten, että se katkaisee lämmityksen lämpötilassa, joka on noin +10 C korkeampi kuin em. lämpötila. 5.6 Öljyn jäähdytys Öljyn jäähdytystä saatetaan tarvita esimerkiksi korkean ympäristön lämpötilan takia. Öljyn lämpötilan noustessa yli +80 C, on öljyn jäähdytys tarpeellista. Synteettistä öljyä käytettäessä voidaan sallia lämpötiloja aina +90 C:een asti. Korkeilla lämpötiloilla on varmistettava tiivistemateriaalin lämmönkestävyys ja laakereiden riittävä välys. Vaihteen jäähdytys voidaan järjestää seuraavasti: Asennetaan tuuletin vaihteen ensiöakselille. Voidaan käyttää myös useampaa tuuletinta. Asennetaan jäähdytysvesiputkisto öljytilaan. 22/36

25 5.7 Synteettiset voiteluaineet Painevoitelulla varustetut vaihteet voidaan jäähdyttää seuraavasti: Asennetaan vesijäähdytteinen lämmönvaihdin öljynkierron yhteyteen. Asennetaan ilmajäähdytteinen lämmönvaihdin öljynkierron yhteyteen. Katso tarkemmin kappale 7.3. Synteettisiä voiteluaineita voidaan käyttää vaihteissa, jotka toimivat erityisen matalissa tai korkeissa lämpötiloissa ja joiden öljynvaihtovälin toivotaan olevan tavallista pidempi. Muita kuin ohessa mainittuja synteettisiä voiteluaineita käytettäessä on tarkastettava tiivistemateriaalien kestävyys. 5.8 Ilmanvaihtotulppa Ilmanvaihtotulppa toimitetaan irrallisena. Se asennetaan öljyntäytön yhteydessä. Ilmanvaihtotulppa on vaihdettava öljynvaihdon yhteydessä. Tukkeutunut ilmansuodatin saa aikaan painetta, joka aiheuttaa öljyn vuotoa tiivisteissä. 23/36

26 5.9 Voiteluainesuositukset Öljyn lämpötila Roiske- tai uppovoitelu Max. ympäristön lämpötila Mineraaliöljy Voiteluaineen suositeltu viskositeetti Synteettinen öljy Öljyn lämpötila Max. ympäristön lämpötila Painevoitelu Mineraaliöljy Synteettinen öljy < 60 C < 25 C < 60 C < 25 C C C C C C C C C Voiteluyksikkö lisäjäähdytyksellä Voiteluyksikkö ilman lisäjäähdytystä Huom! Kumerassa valitaan voiteluaineen oikea viskositeettiluokka ja se merkitään vaihteen tyyppikilpeen. Mineraaliöljyt DIN CLP, EP (extreme pressure) öljy ISO VG AGMA 4 EP 5 EP 6 EP 7 EP ARAL Degol BG 150 Plus Degol BG 220 Plus Degol BG 320 Plus Degol BG 460 Plus BP Energol GR-XP 150 Energol GR-XP 220 EnergolGR-XP 320 Energol GR-XP 460 CASTROL Optigear BM 150 Optigear BM 220 Optigear BM 320 Optigear BM 460 FUCHS Renolin CLP 150 Renolin CLP 220 Renolin CLP 320 Renolin CLP 460 KLÜBER Klüberoil GEM N Klüberoi lgem N Klüberoil GEM N Klüberoil GEM N LE 604 Almasol Vari- 607 Almasol Vari- 605 Almasol Vari- 608 Almasol Vari- Purpose Gear Lub Purpose Gear Lub Purpose Gear Lub Purpose Gear Lub LUKOIL Steelo 150 Steelo 220 Steelo 320 Steelo 460 MOBIL Mobilgear 600 XP 150 Mobilgear 600 XP 220 Mobilgear 600 XP 320 Mobilgear 600 XP 460 NESTE Vaihteisto 150 EP Vaihteisto 220 EP Vaihteisto 320 EP Vaihteisto 460 EP SHELL Shell Omala S2 G 150 Shell Omala S2 G 220 Shell Omala S2 G 320 Shell Omala S2 G 460 TEBOIL Pressure Oil 150 Pressure Oil 220 Pressure Oil 320 Pressure Oil 460 TEXACO Meropa 150 Meropa 220 Meropa 320 Meropa 460 TOTAL Carter XEP 150 Carter XEP 220 Carter XEP 320 Carter XEP 460 Q8 OILS Q8 Goya NT 150 Q8 Goya NT 220 Q8 Goya NT 320 Q8 Goya NT 460 Synteettiset voiteluaineet Synteettisiä voiteluaineita voidaan käyttää vaihteissa, jotka toimivat matalissa tai korkeissa lämpötiloissa tai joiden öljynvaihtovälin toivotaan olevan muista syistä tavallista pidemmän. Synteettisen öljyn viskositeetin on oltava vastaava kuin samoissa olosuhteissa muutoin käytettävän mineraaliöljyn. Muita kuin ohessa mainittuja synteettisiä voiteluaineita käytettäessä on tarkistettava tiivistemateriaalin kestävyys. Synteettiset öljyt DIN CLP, EP (extreme pressure) öljy ISO VG AGMA 4 EP 5 EP 6 EP 7 EP BP Enersyn HTX-150 Enersyn HTX-220 Enersyn HTX-320 Enersyn HTX-460 CASTROL Optigear synth X 150 Optigear synth X 220 Optigear synth X 320 Optigear synth X 460 FUCHS Renolin Unisyn CLP 150 Renolin Unisyn CLP 220 Renolin Unisyn CLP 320 Renolin Unisyn CLP 460 KLÜBER Klübersynth GEM N Klübersynth GEM N Klübersynth GEM N Klübersynth GEM N NESTE Vaihteisto S 150 EP Vaihteisto S 220 EP Vaihteisto S 320 EP Vaihteisto S 460 EP MOBIL Mobil SHC GEAR 150 Mobil SHC GEAR 220 Mobil SHC GEAR 320 Mobil SHC GEAR 460 SHELL Omala S4 GX 150 Omala S4 GX 220 Omala S4 GX 320 Omala S4 GX 460 TEBOIL Sypres 150 Sypres 220 Sypres 320 Sypres 460 TOTAL Carter SH 150 Carter SH 220 Carter SH 320 Carter SH 460 Voitelurasvat Rasvavoidellut vaihteet Rasvavoidellut laakerit ARAL Aralub FDP 0 Aralub HL2 BP Energrease LS EP 0 Energrease LS EP 2 CASTROL Longtime PD 0 Longtime PD 2 MOBIL Mobilux EP 0 Mobilux EP 2 SHELL Alvania Grease GC 00 Alvania Grease RL 2 TEBOIL Universal CLS Multipurpose EP 24/36

27 6 Vaihteen rakenne 6.1 Kotelo Koteloiden raaka-aineena on käytetty harmaata valurautaa. Tarvittaessa käytetään pallografiittivalurautaa tai hitsattua teräsrakennetta. Koteloiden jakotasot on tiivistetty elastisella massalla. 6.2 Hammastetut osat Lieriöhammastukset ovat hiiletyskarkaistuja ja hiottuja sekä mitoitettu standardin ISO 6336 mukaan. Kartiohammaspyörät ovat hiiletyskarkaistuja ja läpättyjä sekä standardin AGMA 2003-B97 mukaan mitoitettuja. 6.3 Laakerit Vaihteen kaikki akselit ovat laakeroitu vierintälaakereilla. Laakerit ovat joko kesto-, paine- tai roiskevoideltuja. Roiskevoitelussa on tärkeää huolehtia, että vaihteen öljynpinta on oikealla tasolla. Laakereiden kuntoa voidaan tarvittaessa valvoa vaihteeseen asennettujen iskusysäysnippojen avulla, joista voidaan mitata värähtelyjä tai kuunnella laakeriääniä. KUVA 15. Lieriöhammasvaihteen periaatekuva 1 Kotelon puolikas I 2 Kotelon puolikas II 12 Tarkastusaukon kansi 19 Hammaspyörä 4 Laakeripesän kansi 20 Hammaspyörä 6 Laakeripesän kansi 21 Ensiöakseli 7 Laakeripesän kansi 23 Väliakseli 8 Tiivistepesä 24 Väliakseli 9 Laakeripesä 25 Toisioakseli 11 Tark.aukon kansi 30 Välirengas 31 Välirengas 34 Välirengas 35 Välirengas 40 Vastinlevy 41 Suojus 44 Tappi 45 Aluslaatta 47 Välirengas 52 Ilmanvaihtotulppa 56 Nostosilmä 57 Lieriösokka 61 Tasakiila 62 Tasakiila 63 Tasakiila 65 Laakeri 68 Laakeri 69 Laakeri 70 Laakeri 75 Akselitiiviste 77 Akselitiiviste 78 Akselitiiviste 81 Reikävarmistin 311 Palloventtiili 25/36

28 6.4 Tiivistys Ulostulevien akseleiden tiivistyksen kunnosta on huolehdittava, jotta laakeripesään ja voiteluaineen sekaan ei pääsisi epäpuhtauksia, samalla estetään voiteluaineen vuotaminen vaihteesta. Lian pääsy tiivisteeseen tulee pyrkiä estämään. Akselitiivisteet eivät kestä painepesua. Huulitiivistyksissä, joissa ei tarvita edellä mainittuja VITONIN ominaisuuksia, käytetään nitriilikumitiivisteitä (NBR) Huulitiivistys Huulitiivistystä käytetään vaihteissa standardina sekä kohteissa, joissa tiivistykselle ei ole erityisvaatimuksia. Huulitiivistyksessä voi olla yksi tai useampi tiiviste. Uloin huulitiiviste on aina pölyhuulellinen. Vaihteiden huulitiivistemateriaalina käytetään Vitonia (FPM) tai Nitriilikumia (NBR). VITON -tiivistemateriaalia käytetään seuraavissa tapauksissa: - akselin halkaisijan ollessa 100 mm tai sen alle - vaihteiden ensiöakselilla KUVA 16. Huulitiivistys Sokkelotiiviste Nopeasti pyörivissä yksiportaisissa vaihteissa hyvissä olosuhteissa voidaan akselilla käyttää myös sokkelotiivistettä (labyrinttitiivistys), jossa ei ole kuluvia pintoja. - yksiportaisissa kartio- ja lieriöhammasvaihteissa - ympäristön lämpötilan ollessa yli +50 C - vaihteen käyntilämpötilan ollessa yli +60 C - akselin kehänopeuden ylittäessä nitriilikumille sallitun nopeuden. Huomioi, että VITON -tiivisteen pakkasenkestävyys on -40 C ja suurin sallittu kehänopeus 15 m/s. KUVA 17. Sokkelotiiviste 26/36

29 6.4.3 Taconite -tiivistys Taconite -tiivistystä käytetään vaativissa pölyisissä ympäristöissä. Taconite -tiivistykseen lisätään rasvaa tiivisteen koosta riippuen määräajoin. Rasvan lisäystä varten tiivistepesä on varustettu rasvanipalla V-rengas V-rengasta käytetään yleensä yhdistettynä muihin tiivistysmuotoihin, estämään hienojakoisen pölyn kulkeutumista varsinaiseen tiivisteeseen. KUVA 18. Taconite -tiiviste Huulitiiviste ja pesusuoja Pesusuojaa käytetään, mikäli vaihteen tulee kestää voimakasta painepesua. Se estää veden ja lian pääsyn tiivisteisiin. KUVA 19. Huulitiiviste ja pesusuoja 27/36

30 6.4.6 Kuivakaivo ja rasvavoideltu laakerointi Kuivakaivoa käytetään pystysekoittajavaihteessa silloin, kun se on sovelluksessa, jossa ei sallita mahdollisesta tiivistevuodosta aiheutuvaa öljyvuotoa prosessin sekaan. Kuivakaivossa olevat laakerit ja akselitiivisteet ovat rasvavoidellut. Kuivakaivo voidaan varustaa tarkastusputkella, josta voidaan tarkistaa onko öljyä päässyt kaivon sisään. TAULUKKO 7. Rasvamäärät G-sarjan sekoittajille Vaihde- Jälkivoitelu Ensitäytös koko rasvamäärä rasvamäärä g g G G G G G G G Laakerointi on esitäytetty rasvalla tehtaalla. KUVA 20. Kuivakaivo ja rasvavoitelu KUVA 21. Rasvausväli toisioakselin pyörimisnopeuden suhteen Erikseen rasvavoidellut tiivisteet pitää voidella taulukon 8 mukaan. TAULUKKO 8. Tiivisteiden rasvaus Tiivisteen koko, Rasvamäärä, D = ulkohalkaisija g / 6 kk D < 180 mm 20 D > 180 mm 40 28/36

31 7 Vaihteiden lisävarusteet 7.1 Takaisinpyörinnän estojarru Takaisinpyörinnän estojarrun tehtävänä on estää käytettävän koneen odottamaton tai tarkoitukseton pyörintä takaisinpäin. Takaisinpyörintäjarru sallii vaihteen pyörimisen vain toiseen suuntaan. Takaisinpyörinnän estojarrut asennetaan Kumera Drives Oy:n toimesta. Toisioakselin haluttu pyörimissuunta ilmoitetaan jo tilausvaiheessa. Asiakkaan on tarkastettava sähkömoottorin oikea pyörimissuunta ennen moottorin käynnistystä. Moottorin väärä pyörimissuunta saattaa rikkoa takaisinpyörintäjarrun. Myös hetkellinen ylisuuri momentti saattaa rikkoa jarrun. KUVA 23. Takaisinpyörinnän estojarru, F-sarja akseliväleille 160 mm, 180 mm, 200 mm Pysäytystilanteessa taaksepäin vaikuttava momentti ei saa ylittää vaihteen nimellismomenttia. Kuvissa on erilaisia takaisinpyörinnän estojarruja. KUVA 24. Takaisinpyörinnän estojarru, G- ja D-sarjat KUVA 22. Takaisinpyörinnän estojarru, F-sarja akseliväleille <140 mm 29/36

32 7.2 Voitelupumput KUVA 25. Hammaspyöräpumppu Sähkömoottorikäyttöisissä voiteluyksiköissä pumppuna käytetään hammaspyöräpumppua. Pumppuja on useita kokoja. Oikea pumpun malli riippuu jäähdytystarpeesta ja tarvittavasta voiteluöljyn kierrätysmäärästä. Sähkömoottorikäyttöinen pumppu on aina käynnistettävä ennen vaihteen käynnistystä, ja sen saa pysäyttää vasta, kun vaihde on täysin pysähtynyt. KUVA 26. Erikoisrakenteinen voitelupumppu Akselikäyttöisessä voitelujärjestelmässä pumppuna käytetään erikoisrakenteista hammaspyöräpumppua. Pumpun pumppaussuunta pysyy samana kummallakin pyörimissuunnalla. Pumppu kiinnitetään laipastaan vaihteen runkoon ja kytketään akseliin. Asennettaessa on huomioitava erityisesti, että pumpun tulo- ja lähtöliitännät ovat oikein päin. Voitelupumpun ilmausohje Akselinpääpumpulla varustetun vaihteen öljyntäytön tai öljynvaihdon yhteydessä on varmistettava, että öljynkierto alkaa heti vaihdetta käynnistettäessä. Tämä on erittäin tärkeää silloin, kun öljyn tuloaukko (imupuoli) pumpussa sijaitsee vaihteen öljynpinnan yläpuolella. Tällöin putkistoon mahdollisesti päässyt ilma saattaa estää öljyn virtauksen voitelupumppuun. Tämän vuoksi voitelujärjestelmä tulee ilmata ennen käynnistystä. Pumppu voidaan ilmata täyttämällä pumppu ja putkisto öljyllä öljyn lisäyksen tai öljynvaihdon yhteydessä. Tämä voidaan tehdä irrottamalla voiteluputki- tai letkuliitin pumpun imupuolelta ja kaatamalla öljyä järjestelmään ja pumppuun. Toimenpiteen jälkeen vaihde on ilmattu ja valmis käyttöön. Huom! Voitelupumpun ilmaus on erittäin tärkeää, jotta voidaan välttää vaihteen rikkoutuminen ja tuhoutuminen, joka johtuu voiteluöljyn puutteesta käynnistyksen yhteydessä. 30/36

33 7.3 Painevoiteluyksikkö Ennen painevoiteluyksikön käyttöönottoa, mittausanturit kytketään valvontajärjestelmään. Mahdollisen hälytyksen aiheuttaja on selvitettävä välittömästi. Esimerkki painevoiteluyksikön voitelukaaviosta: Virtauskytkin (osa 3) Painekytkimen vaihtoehtona voidaan käyttää virtauskytkintä. Tarvittaessa voidaan käyttää molempia. Öljyn virtauksen laskiessa alle asetusarvon, on vaihde pysäytettävä välittömästi ja suoritettava voiteluhäiriön korjaus Öljynsuodatin (osa 4) Öljynsuodatin poistaa voiteluöljyyn joutuneet epäpuhtaudet. Suodatin on varustettu ohivirtausventtiilillä, joka aukeaa 2.5 bar paine-erolla. Ohivirtausventtiilin avauduttua suodatusta ei tapahdu. Öljynsuodattimen visuaalisen indikaattorin näyttäessä punaista, on suodatin vaihdettava. Öljynsuodatin voidaan varustaa myös sähköisellä indikaattorilla. Suodattimen panos on uusittava öljynvaihdon yhteydessä, vähintään kerran vuodessa Painemittari (osa 5) Painemittari näyttää vaihteeseen menevän öljyn paineen Lämpömittari (osa 6) KUVA 27. Painevoiteluyksikön kaaviokuva Pumppuyksikkö (osa 1) Voitelupumpussa on sisäänrakennettu ylipaineventtiili, joka suojaa järjestelmää liialliselta paineen kasvulta häiriötilanteissa. Avautumispaine on 8 bar. Ylipaineventtiilin ollessa jatkuvasti auki, vaihteen voitelu ei toimi suunnitellulla tavalla Painekytkin (osa 2) Painekytkintä käytetään vaihteen voitelun valvontaan. Painekytkimen asetusarvo on säädetty tehtaalla bar:n välille. Paineen laskiessa alle asetusarvon, on vaihde pysäytettävä välittömästi ja suoritettava voiteluhäiriön korjaus. Lämpömittari näyttää vaihteeseen menevän öljyn lämpötilan Termokytkin (osa 7) Termokytkintä käytetään vaihteeseen menevän öljyn lämpötilan valvontaan. Jos öljyn lämpötila nousee yli sallitun rajan, valvontajärjestelmä hälyttää Termostaattinen vesiventtiili (osa 8) Mikäli painevoiteluyksikössä on vesijäähdytteinen jäähdytysyksikkö, vedenkiertoa ohjataan termostaattiventtiilillä. Venttiili avautuu, kun öljyn lämpötila ylittää ennalta säädetyn lämpötilan. 31/36

34 7.3.9 Lämmönvaihdin (osa 9) 7.4 Vaihteen jäähdytysmenetelmät Painevoiteluyksikkö varustetaan tarvittaessa lämmönvaihtimella, joka jäähdyttää voiteluainetta. Lämmönvaihdin voi olla joko vesijäähdytteinen tai ilmajäähdytteinen. Vesijäähdytteinen painevoiteluyksikkö Yksikön komponentit on suunniteltu makean veden ympäristöön, jossa veden ph-arvo on yli 6. Tarvittaessa jäähdytysvesi on esikäsiteltävä ja suodatettava (100 μm) ennen lämmönvaihdinta. Vesijäähdytteisen painevoiteluyksikön jäähdytysveden lämpötila tulee olla C. Vedenkiertoa voidaan ohjata termostaattiventtiilillä. Olosuhteista riippuen vaihde voi lämmetä niin paljon, että vaihteen erillinen jäähdytys on tarpeellista. Vaihteen termisen tehon parantamiseksi käytetään kolmea eri jäähdytysratkaisua. Painevoituyksikköön liitettävä öljynjäähdytin käsiteltiin jo edellisessä kappaleessa. Lisäksi voidaan käyttää tuuletinta tai vesikierukkaa. Jäähdytysratkaisut valitaan vaihteen käyttöolosuhteiden sekä tarvittavan jäähdytystehon mukaan Tuuletin Mikäli vaihteen käyttöympäristö on pölytön ja siellä on hyvä ilmanvaihto, voidaan vaihteen jäähdytykseen käyttää tuuletinta tai useita tuulettimia. Tuuletin asennetaan vaihteen akselille kiinteästi. Tuuletin ja sen kotelo on puhdistettava mahdollisista roskista seisokin yhteydessä tai heti sen likaantuessa. KUVA 28. Vesijäähdytteinen painevoiteluyksikkö Ilmajäähdytteinen painevoiteluyksikkö Ilmajäähdytteisen painevoiteluyksikön ympäristön lämpötila-alue on C. KUVA 30. Tuuletin vaihteessa KUVA 29. Ilmajäähdytteinen painevoiteluyksikkö 32/36

35 7.4.2 Jäähdytysvesiputki 7.6 Iskusysäysnipat Jäähdytysvesiputki sijoitetaan vaihteen sisälle öljytilaan. Tämän jälkeen jäähdytysvesiputki kytketään vesijärjestelmään, joka kierrättää vettä jäähdytysvesiputken läpi. Mikäli vaihteessa on jäähdytysvesiputki, niin veden jäähdyttämiseen tai kierrättämiseen tarvittavat varusteet eivät kuulu toimitukseen. Vedenkiertoa voidaan ohjata termostaattiventtiilillä, joka avautuu, kun öljyn lämpötila on saavuttanut halutun tason. Laakereiden kunnonvalvontaa varten voidaan asentaa iskusysäysmittausnipat. Nipat voidaan asentaa vaihteen koteloon haluttujen laakereiden kohdalle. KUVA 33. Iskusysäysnippa- ja anturi KUVA 31. Jäähdytysvesiputkia Iskusysäystasoa mitattaessa poistetaan ensin nipan suojahattu ja varmistetaan, että nippa on puhdas ja se on kunnolla kiristetty. Tämän jälkeen kiinnitetään iskusysäysanturi nippaan. 7.5 Vaihteen öljyn lämmitys Vaihteen käyttöympäristön lämpötilan ollessa alhainen, voidaan vaihteen öljyä lämmittää lämmitysvastuksella. Lämmitysvastuksen sallittu maksimi pintateho on 1W/cm 2. Jännitealueet 230/400V tai 400/690V 7.7 Lämpötila-anturi PT-100 Vaihteistoöljyn lämpötilan mittaukseen voidaan käyttää PT-100-tyyppistä lämpötila-anturia. Lähtöviesti 2..20mA (2-nap) Suojausluokka IP65 (standardi) Lämmitysvastusta käytettäessä on varmistettava, että se on kokonaan öljyssä! Lämmitysvastusta voidaan ohjata termostaatilla tai lämmitysvastuksen kuormitusvirran ollessa yli termostaatin nimellisvirran erillisellä kontaktoriohjauksella. KUVA 34. Lämpötila-anturi KUVA 32. Lämmitysvastus 33/36

36 8 Määräaikaishuolto Seisokin aikana, noin kerran vuodessa, suositellaan vaihteelle tehtäväksi seuraavat huolto- ja tarkastustoimenpiteet kunnon määrittelyä varten. Vuositarkastuksen lisäksi päivittäin tulee seurata vaihteen käyntiääntä, lämpötilaa ja mahdollisia vuotoja. Mikäli havaitaan poikkeavuuksia, tulee niihin puuttua heti. Vuosihuoltotoimenpiteet: 1 Öljynvaihto ja tarkastus Öljynvaihto tulee suorittaa kerran vuodessa käytettäessä mineraaliöljyä ja kahden vuoden välein, jos käytetään synteettistä öljyä. Öljynvaihdon yhteydessä tarkastetaan öljyn kunto, jolloin nähdään onko vaihtoväli sopiva käyttökohteeseen. Öljyn kuntoa voidaan tarkastella silmämääräisesti ja hajun perusteella. Pilaantunut öljy on muuttunut tummaksi ja haisee väkevälle. Öljyn kunto voidaan määritellä myös laboratoriotutkimuksella, jonka perusteella voidaan selvittää sopiva vaihtoväli. Vaihteen tarkastusaukkojen kansia ja SAE -laippoja avattaessa tulee tiivistepinnat puhdistaa huolellisesti ja levittää tiivistepinnoille uusi tiivistemassa ennen kansien sulkemista. 2 Ilmanvaihtotulpan vaihto Ilmanvaihtotulppa vaihdetaan öljynvaihdon yhteydessä. 3 Hammastuksen tarkastus Tarkastusluukun kautta silmämääräisesti. 4 Tiiveyden ja voitelulaitteiden tarkastus Akselitiivisteiden tarkastus. Liitospintojen tiiveyden tarkastus ja tarvittaessa ruuvien ja putkiliitosten kiristys. Pumpun öljytiiveyden tarkastus. Öljynjäähdyttimen tiiveyden tarkastus. Öljynsuodattimen vaihto. 5 Tuulettimen puhdistus Mikäli vaihteessa on tuuletin, tulee se puhdistaa. 34/36

37 9 Vikatilanteet Vikatyyppi Mahdollinen vian aiheuttaja(t) Vian ennaltaehkäisy/huolto Tiivistevauriot Normaali kuluminen Tiivistepinnan silittäminen ja voitelun parantaminen Pölyn aiheuttama kuluminen Lämmön aiheuttama kovettuminen Pölyhuulitiivisteiden vaihto Viton-tiivisteiden vaihto Laakerivauriot Puutteellinen voitelu Voitelun tehostaminen, öljymäärän lisääminen tai viskositeetin suurentaminen Akselin katkeaminen Epäpuhtauksien aiheuttama kuluminen Ulkoisen kuormituksen aiheuttama väsymismurtuma Suodatuksen parantaminen ja/tai öljynvaihtovälien lyhentäminen Kytkinten linjausten tarkastus Hihnakäytön kireyden tarkastus Liitosten kitkakorroosio, (fretting) Ylikuormitus, vaihtokuormitus, tärinä, värähtely Tiukemman sovitteen valinta liitoksiin Hammaspintojen vauriot Kuoppaantuminen (Pitting), Ylikuorma Hitsaantuminen (Scuffing), Ylikuorma Voiteluaineen parantaminen Voiteluaineen jäykentäminen Naarmuuntuminen Hampaan murtuminen, Ylikuorma Voiteluaineen suodatus Asennusvirheiden korjaus 35/36

38 Muistiinpanoja 36/36
