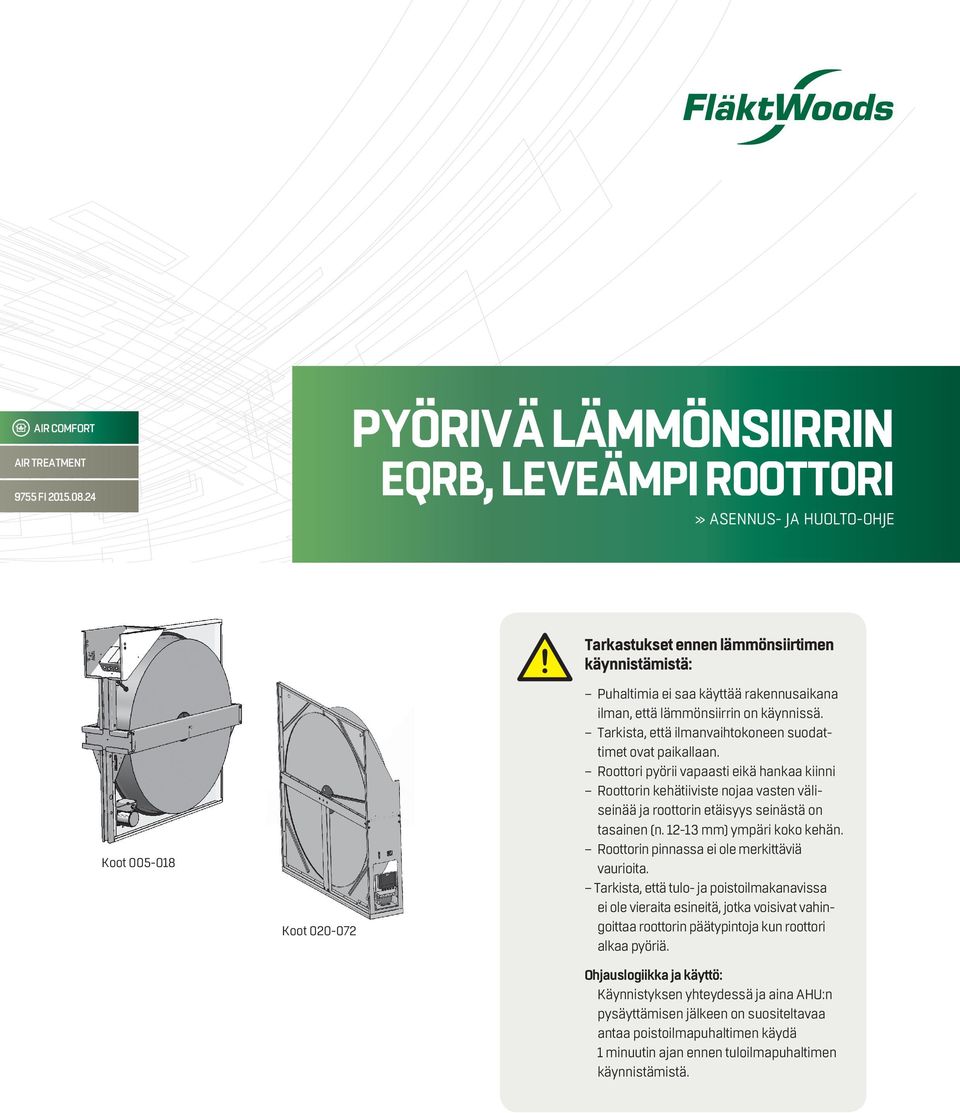

1 AIR COMFORT AIR TREATMENT 9755 FI pyörivä lämmönsiirrin eqrb, leveämpi RooTToRi» ASENNUS- JA HUOLTO-OHJE Koot Koot Tarkastukset ennen lämmönsiirtimen käynnistämistä: Puhaltimia ei saa käyttää rakennusaikana ilman, että lämmönsiirrin on käynnissä. Tarkista, että ilmanvaihtokoneen suodattimet ovat paikallaan. Roottori pyörii vapaasti eikä hankaa kiinni Roottorin kehätiiviste nojaa vasten väliseinää ja roottorin etäisyys seinästä on tasainen (n mm) ympäri koko kehän. Roottorin pinnassa ei ole merkittäviä vaurioita. Tarkista, että tulo- ja poistoilmakanavissa ei ole vieraita esineitä, jotka voisivat vahingoittaa roottorin päätypintoja kun roottori alkaa pyöriä. Ohjauslogiikka ja käyttö: Käynnistyksen yhteydessä ja aina AHU:n pysäyttämisen jälkeen on suositeltavaa antaa poistoilmapuhaltimen käydä 1 minuutin ajan ennen tuloilmapuhaltimen käynnistämistä.

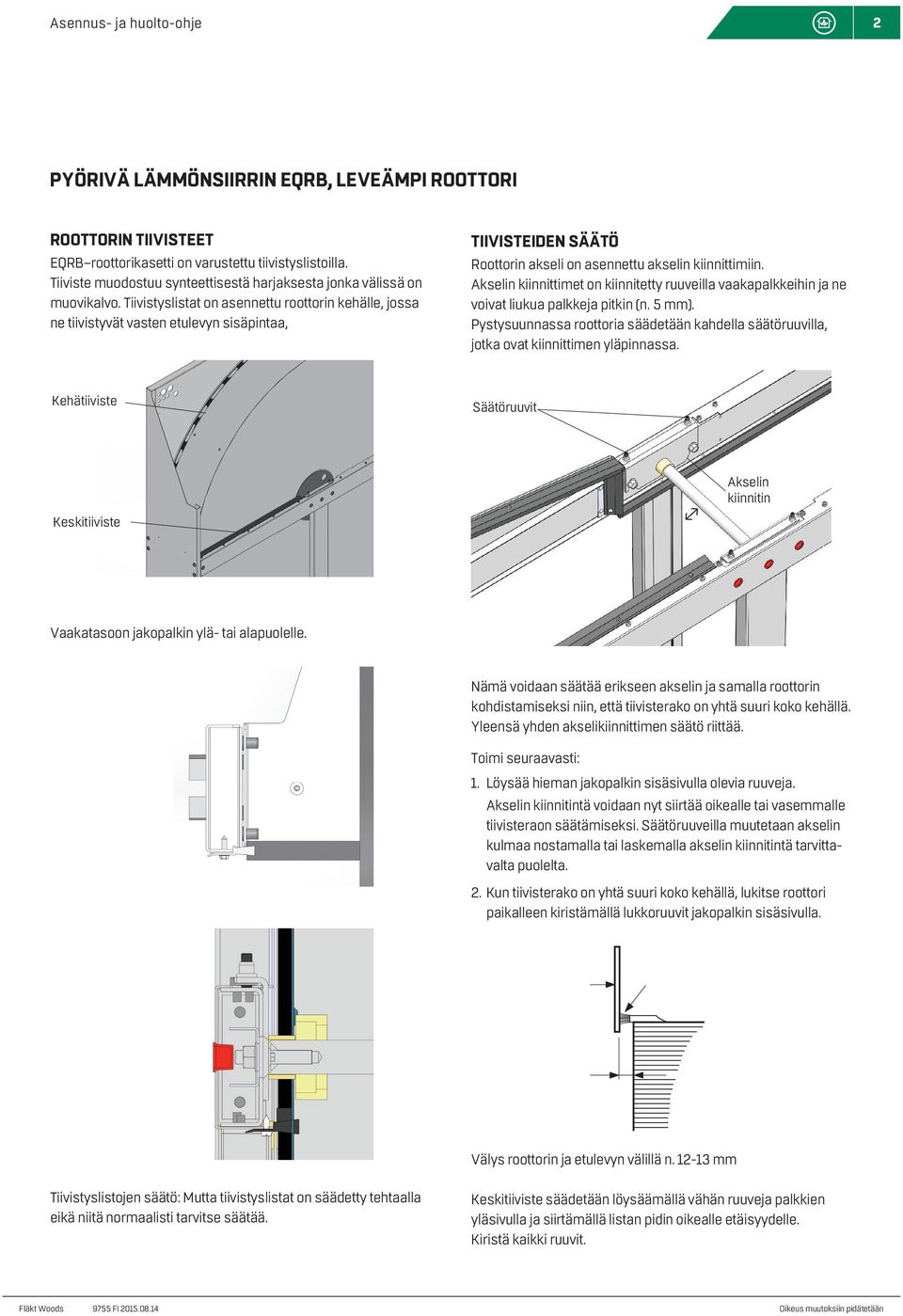

2 Asennus- ja huolto-ohje 2 Roottorin tiivisteet EQRB roottorikasetti on varustettu tiivistyslistoilla. Tiiviste muodostuu synteettisestä harjaksesta jonka välissä on muovikalvo. Tiivistyslistat on asennettu roottorin kehälle, jossa ne tiivistyvät vasten etulevyn sisäpintaa, Tiivisteiden säätö Roottorin akseli on asennettu akselin kiinnittimiin. Akselin kiinnittimet on kiinnitetty ruuveilla vaakapalkkeihin ja ne voivat liukua palkkeja pitkin (n. 5 mm). Pystysuunnassa roottoria säädetään kahdella säätöruuvilla, jotka ovat kiinnittimen yläpinnassa. Kehätiiviste Keskitiiviste ä å Akselin kiinnitin Vaakatasoon jakopalkin ylä- tai alapuolelle. Nämä voidaan säätää erikseen akselin ja samalla roottorin kohdistamiseksi niin, että tiivisterako on yhtä suuri koko kehällä. Yleensä yhden akselikiinnittimen säätö riittää. Toimi seuraavasti: 1. Löysää hieman jakopalkin sisäsivulla olevia ruuveja. Akselin kiinnitintä voidaan nyt siirtää oikealle tai vasemmalle tiivisteraon säätämiseksi. Säätöruuveilla muutetaan akselin kulmaa nostamalla tai laskemalla akselin kiinnitintä tarvittavalta puolelta. 2. Kun tiivisterako on yhtä suuri koko kehällä, lukitse roottori paikalleen kiristämällä lukkoruuvit jakopalkin sisäsivulla. Välys roottorin ja etulevyn välillä n mm Tiivistyslistojen säätö: Mutta tiivistyslistat on säädetty tehtaalla eikä niitä normaalisti tarvitse säätää. Keskitiiviste säädetään löysäämällä vähän ruuveja palkkien yläsivulla ja siirtämällä listan pidin oikealle etäisyydelle. Kiristä kaikki ruuvit.

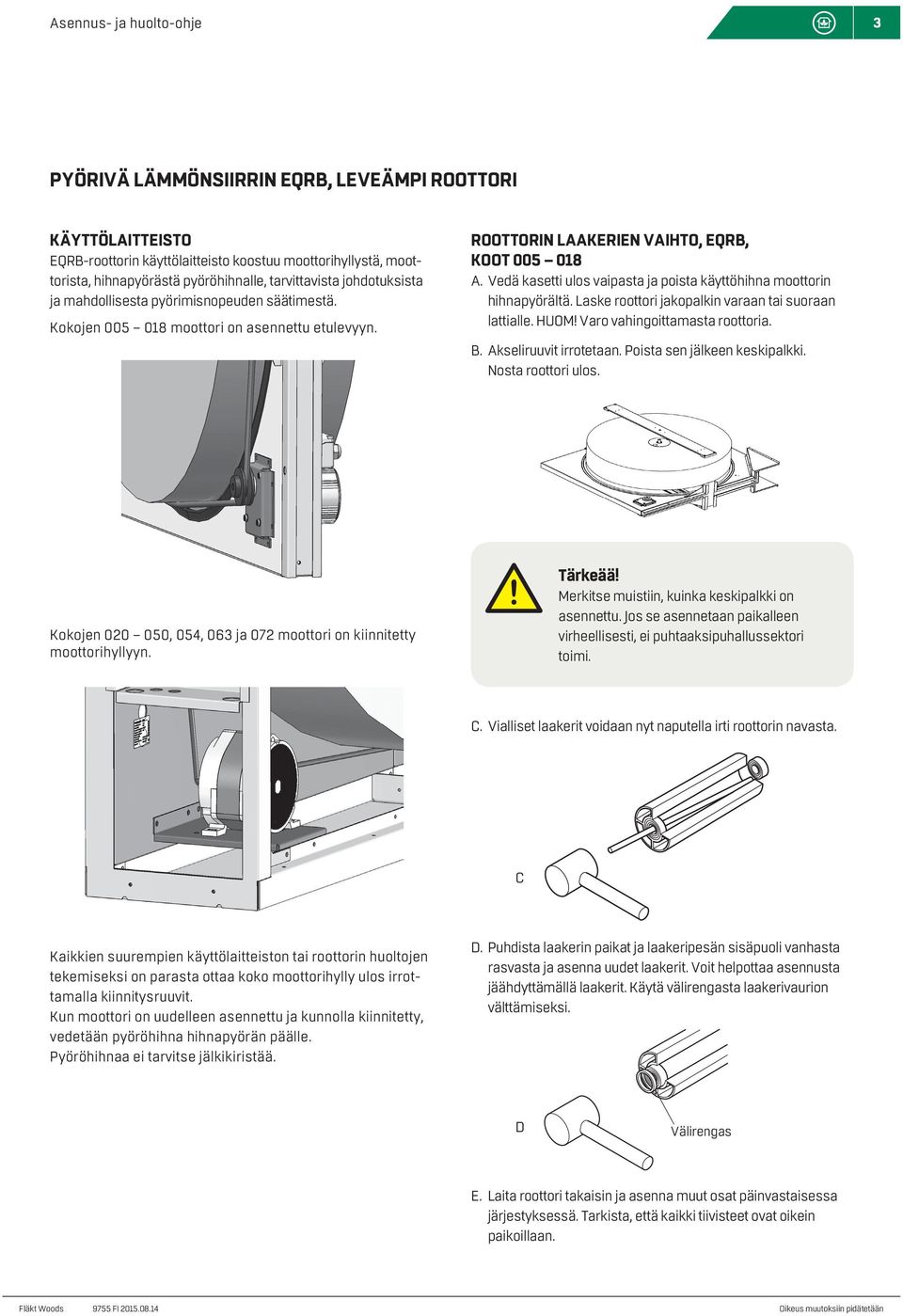

3 Asennus- ja huolto-ohje 3 Käyttölaitteisto EQRB-roottorin käyttölaitteisto koostuu moottorihyllystä, moottorista, hihnapyörästä pyöröhihnalle, tarvittavista johdotuksista ja mahdollisesta pyörimisnopeuden säätimestä. Kokojen moottori on asennettu etulevyyn. Roottorin laakerien vaihto, EQRB, koot A. Vedä kasetti ulos vaipasta ja poista käyttöhihna moottorin hihnapyörältä. Laske roottori jakopalkin varaan tai suoraan lattialle. HUOM! Varo vahingoittamasta roottoria. B. Akseliruuvit irrotetaan. Poista sen jälkeen keskipalkki. Nosta roottori ulos. Kokojen , 054, 063 ja 072 moottori on kiinnitetty moottorihyllyyn. Merkitse muistiin, kuinka keskipalkki on asennettu. Jos se asennetaan paikalleen virheellisesti, ei puhtaaksipuhallussektori toimi. C. Vialliset laakerit voidaan nyt naputella irti roottorin navasta. C Kaikkien suurempien käyttölaitteiston tai roottorin huoltojen tekemiseksi on parasta ottaa koko moottorihylly ulos irrottamalla kiinnitysruuvit. Kun moottori on uudelleen asennettu ja kunnolla kiinnitetty, vedetään pyöröhihna hihnapyörän päälle. Pyöröhihnaa ei tarvitse jälkikiristää. D. Puhdista laakerin paikat ja laakeripesän sisäpuoli vanhasta rasvasta ja asenna uudet laakerit. Voit helpottaa asennusta jäähdyttämällä laakerit. Käytä välirengasta laakerivaurion välttämiseksi. D Välirengas E. Laita roottori takaisin ja asenna muut osat päinvastaisessa järjestyksessä. Tarkista, että kaikki tiivisteet ovat oikein paikoillaan.

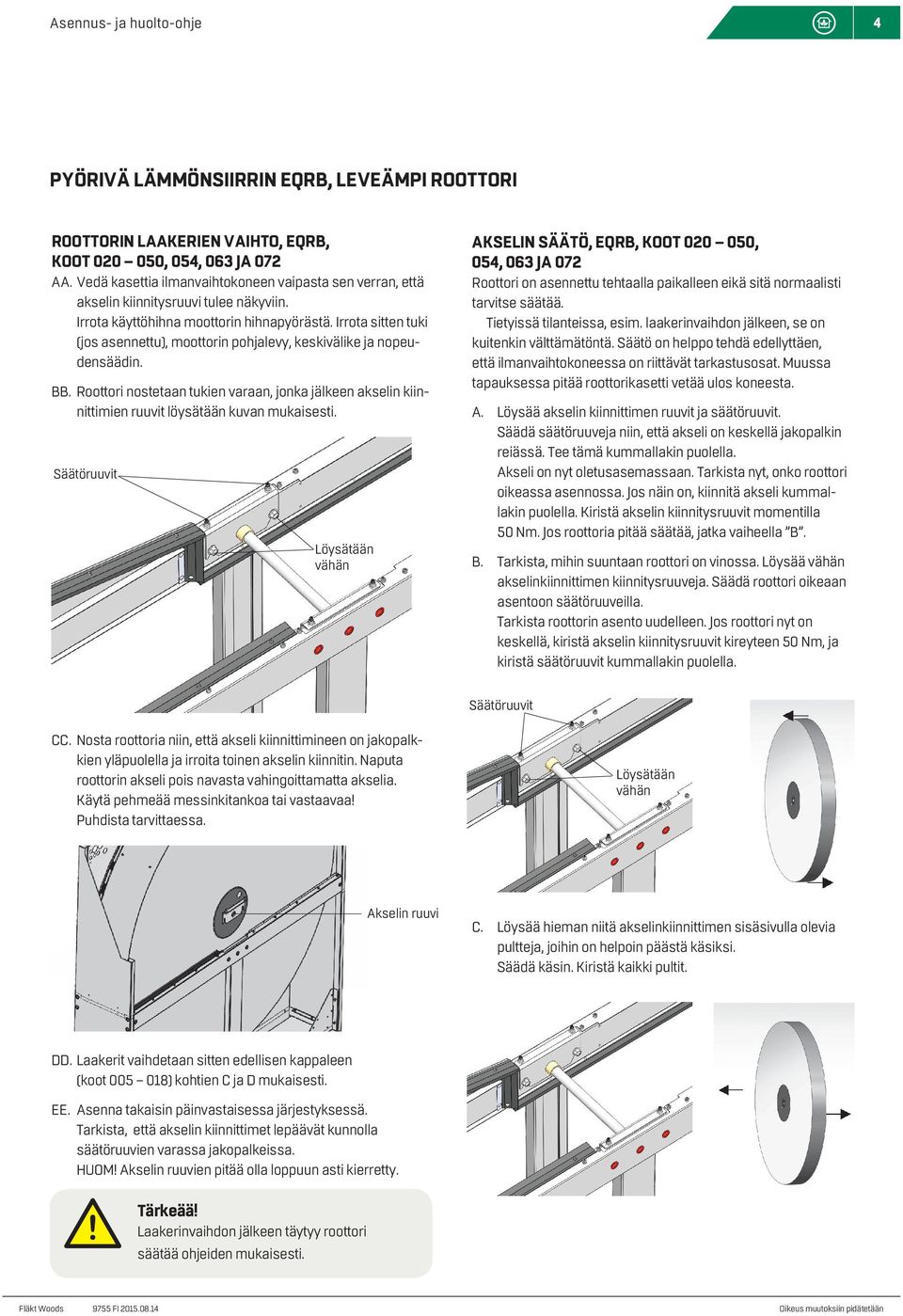

4 Asennus- ja huolto-ohje 4 Roottorin laakerien vaihto, EQRB, KOOT , 054, 063 JA 072 AA. Vedä kasettia ilmanvaihtokoneen vaipasta sen verran, että akselin kiinnitysruuvi tulee näkyviin. Irrota käyttöhihna moottorin hihnapyörästä. Irrota sitten tuki (jos asennettu), moottorin pohjalevy, keskivälike ja nopeudensäädin. BB. Roottori nostetaan tukien varaan, jonka jälkeen akselin kiinnittimien ruuvit löysätään kuvan mukaisesti. Löysätään vähän Akselin säätö, EQRB, koot , 054, 063 JA 072 Roottori on asennettu tehtaalla paikalleen eikä sitä normaalisti tarvitse säätää. Tietyissä tilanteissa, esim. laakerinvaihdon jälkeen, se on kuitenkin välttämätöntä. Säätö on helppo tehdä edellyttäen, että ilmanvaihtokoneessa on riittävät tarkastusosat. Muussa tapauksessa pitää roottorikasetti vetää ulos koneesta. A. Löysää akselin kiinnittimen ruuvit ja säätöruuvit. Säädä säätöruuveja niin, että akseli on keskellä jakopalkin reiässä. Tee tämä kummallakin puolella. Akseli on nyt oletusasemassaan. Tarkista nyt, onko roottori oikeassa asennossa. Jos näin on, kiinnitä akseli kummallakin puolella. Kiristä akselin kiinnitysruuvit momentilla 50 Nm. Jos roottoria pitää säätää, jatka vaiheella B. B. Tarkista, mihin suuntaan roottori on vinossa. Löysää vähän akselinkiinnittimen kiinnitysruuveja. Säädä roottori oikeaan asentoon säätöruuveilla. Tarkista roottorin asento uudelleen. Jos roottori nyt on keskellä, kiristä akselin kiinnitysruuvit kireyteen 50 Nm, ja kiristä säätöruuvit kummallakin puolella. CC. Nosta roottoria niin, että akseli kiinnittimineen on jakopalkkien yläpuolella ja irroita toinen akselin kiinnitin. Naputa roottorin akseli pois navasta vahingoittamatta akselia. Käytä pehmeää messinkitankoa tai vastaavaa! Puhdista tarvittaessa. Löysätään vähän Akselin ruuvi C. Löysää hieman niitä akselinkiinnittimen sisäsivulla olevia pultteja, joihin on helpoin päästä käsiksi. Säädä käsin. Kiristä kaikki pultit. DD. Laakerit vaihdetaan sitten edellisen kappaleen (koot ) kohtien C ja D mukaisesti. EE. Asenna takaisin päinvastaisessa järjestyksessä. Tarkista, että akselin kiinnittimet lepäävät kunnolla säätöruuvien varassa jakopalkeissa. HUOM! Akselin ruuvien pitää olla loppuun asti kierretty. Laakerinvaihdon jälkeen täytyy roottori säätää ohjeiden mukaisesti.

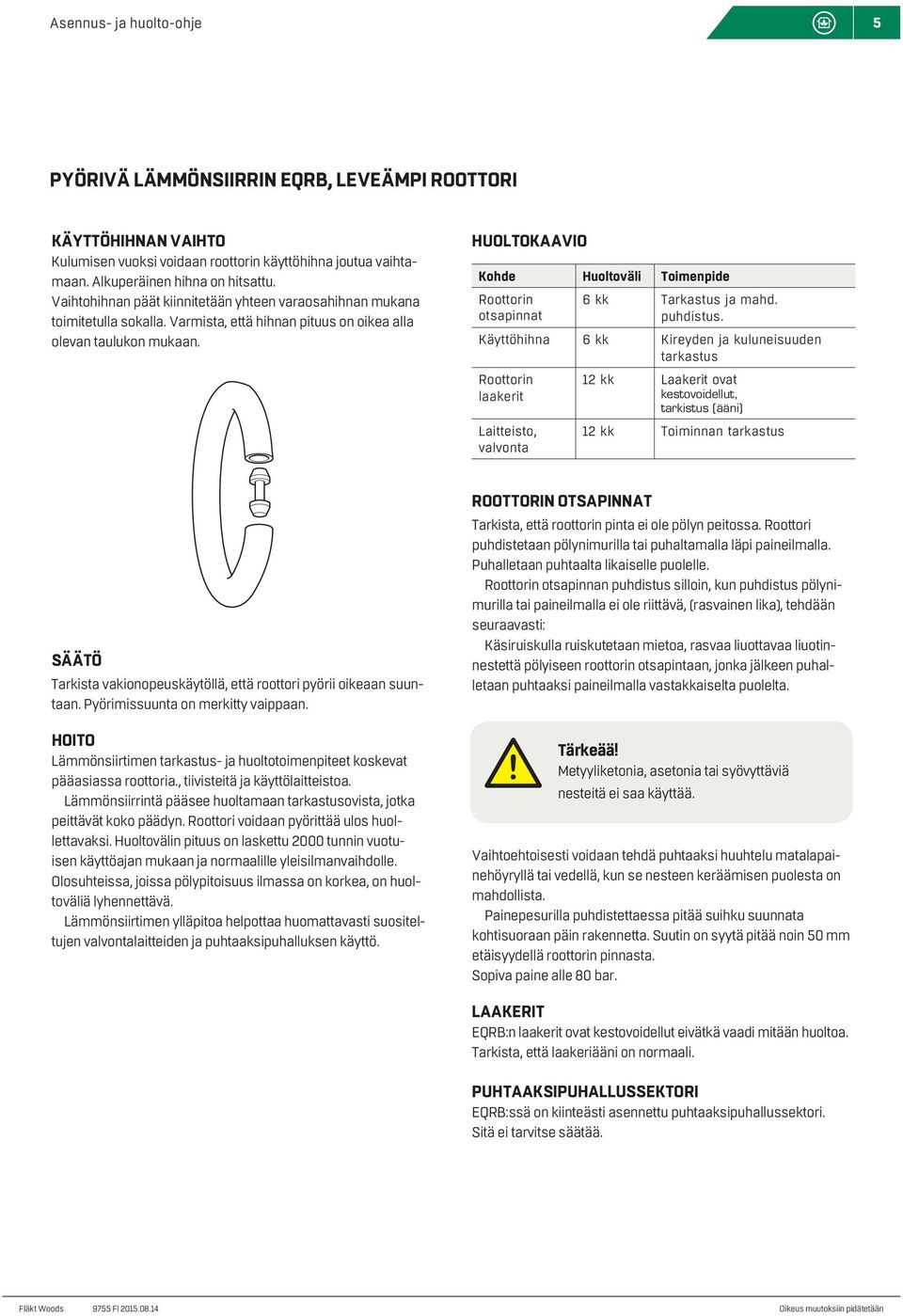

5 Asennus- ja huolto-ohje 5 Käyttöhihnan vaihto Kulumisen vuoksi voidaan roottorin käyttöhihna joutua vaihtamaan. Alkuperäinen hihna on hitsattu. Vaihtohihnan päät kiinnitetään yhteen varaosahihnan mukana toimitetulla sokalla. Varmista, että hihnan pituus on oikea alla olevan taulukon mukaan. Huoltokaavio Kohde Huoltoväli Toimenpide Roottorin otsapinnat 6 kk Tarkastus ja mahd. puhdistus. Käyttöhihna 6 kk Kireyden ja kuluneisuuden tarkastus Roottorin laakerit Laitteisto, valvonta 12 kk Laakerit ovat kestovoidellut, tarkistus (ääni) 12 kktoiminnan tarkastus Säätö Tarkista vakionopeuskäytöllä, että roottori pyörii oikeaan suuntaan. Pyörimissuunta on merkitty vaippaan. Hoito Lämmönsiirtimen tarkastus- ja huoltotoimenpiteet koskevat pääasiassa roottoria., tiivisteitä ja käyttölaitteistoa. Lämmönsiirrintä pääsee huoltamaan tarkastusovista, jotka peittävät koko päädyn. Roottori voidaan pyörittää ulos huollettavaksi. Huoltovälin pituus on laskettu 2000 tunnin vuotuisen käyttöajan mukaan ja normaalille yleisilmanvaihdolle. Olosuhteissa, joissa pölypitoisuus ilmassa on korkea, on huoltoväliä lyhennettävä. Lämmönsiirtimen ylläpitoa helpottaa huomattavasti suositeltujen valvontalaitteiden ja puhtaaksipuhalluksen käyttö. Roottorin otsapinnat Tarkista, että roottorin pinta ei ole pölyn peitossa. Roottori puhdistetaan pölynimurilla tai puhaltamalla läpi paineilmalla. Puhalletaan puhtaalta likaiselle puolelle. Roottorin otsapinnan puhdistus silloin, kun puhdistus pölynimurilla tai paineilmalla ei ole riittävä, (rasvainen lika), tehdään seuraavasti: Käsiruiskulla ruiskutetaan mietoa, rasvaa liuottavaa liuotinnestettä pölyiseen roottorin otsapintaan, jonka jälkeen puhalletaan puhtaaksi paineilmalla vastakkaiselta puolelta. Metyyliketonia, asetonia tai syövyttäviä nesteitä ei saa käyttää. Vaihtoehtoisesti voidaan tehdä puhtaaksi huuhtelu matalapainehöyryllä tai vedellä, kun se nesteen keräämisen puolesta on mahdollista. Painepesurilla puhdistettaessa pitää suihku suunnata kohtisuoraan päin rakennetta. Suutin on syytä pitää noin 50 mm etäisyydellä roottorin pinnasta. Sopiva paine alle 80 bar. Laakerit EQRB:n laakerit ovat kestovoidellut eivätkä vaadi mitään huoltoa. Tarkista, että laakeriääni on normaali. Puhtaaksipuhallussektori EQRB:ssä on kiinteästi asennettu puhtaaksipuhallussektori. Sitä ei tarvitse säätää.
