1 Tässä dokumentissa esitetty seuraavia osakokoonpanoja tilausnumeroineen yleisistä kulutusosista ja huolto-ohjeita laitteen kunnossapitoon: SIVU 1 SIVU 2. SIVU 3. SIVU 4. SIVU 5. SIVU 6. SIVU 7.

1 1 Tässä dokumentissa esitetty seuraavia osakokoonpanoja tilausnumeroineen yleisistä kulutusosista ja huolto-ohjeita laitteen kunnossapitoon: SIVU 1 SIVU 2. SIVU 3. SIVU 4. SIVU 5. SIVU 6. SIVU 7. SIVUT 8,9,10 JA 11. SIVU 12. MJK-310 ST KOOTTUNA VOIMANSIIRTO KETJUKYTKIN VAIHTEISTON ALA-AKSELI POC-KYTKIN VIILTOTERÄ ROOTTORI KANNATINRUMMUN PÄÄTYLAAKERIPESÄ HUOLTO-OHJEITA HUOLTOTAULUKKO MJK-310 ST koottuna

2 2 Voimansiirto OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO LAIPPA kiinnityslaippa KAAVARI SOKKELORENGAS LAAKERI CCK PALLOM.R SÄTEISTIIVISTE CB 95x115x HOLKKI H 315, kiristysholkki SOVITUSLEVY LAAKERIPESÄ KANSI 130 U29 M LUKKORENGAS R130 DIN 472

3 Ketjukytkin OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO 1 386064 1 KANSI 164 / 390 23 2 40172 1 SÄTEISTIIVISTE 3 206237 1 KETJUPYÖRÄ / LAIPPA 4 458078 1

3 3 Ketjukytkin OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO KANSI 164 / SÄTEISTIIVISTE KETJUPYÖRÄ / LAIPPA LAAKERIHOLKKI 120 / KETJUPYÖRÄ z13 / Z SUPISTUSLENKKI 1 3/4" S.LUK LIITOSLENKKI 1 3/4" S.LUK RULLAKETJU 1 3/4" -11 jakoa

4 Vaihteiston ala-akseli OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO 1 40520 1 O-RENGAS 5,7x104,2 2 40542 1 O-RENGAS 5,7x129,3 3 458074 1 RENGAS

4 4 Vaihteiston ala-akseli OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO O-RENGAS 5,7x104, O-RENGAS 5,7x129, RENGAS 130 / TIIVISTEPESÄ O-RENGAS 3x SÄTEISTIIVISTE CC 95x120x LAIPPA ÖLJYPUMPPU VOP 109

5 5 POC- Kytkin OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO P POC-PERUSKYTKIN KOOTTUNA JARRUSATULA POC / BREMBO JARRUSATULAN TIIVISTESARJA POC / BREMBO JARRUPALA POC / BREMBO TAPPISARJA POC / BREMBO JARRULEVY POC-3902 S= LAAKERI RS RASVANIPPA M10x1 300bar JOUSI POC / BREMBO

6 Viiltoterä roottori OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO 1 206287 1 ROOTTORI L=3100 2 206248R 84

6 6 Viiltoterä roottori OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO ROOTTORI L= R 84 VIILTOTERÄ OIKEA L 84 VIILTOTERÄ VASEN TERÄNPIDIN KIILAPIDIN JOUSISOKKA 6x30 DIN 1481

7 7 Kannatinrummun päätylaakeripesä OSA TILAUSNUMERO KPL OSAN NIMI LISÄTIETO LAATTA LAAKERIHOLKKI LAAKERIPESÄ

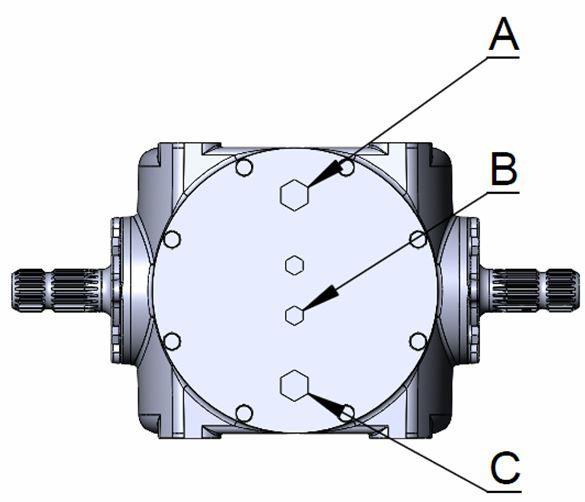

8 HUOLTO-OHJEITA: T-vaihde Bondioli 2200:

kautta. Öljyn täyttö tapahtuu tulpan A kautta.

Päätyvaihde: Öljyn täyttö tapahtuu tulpan A ja

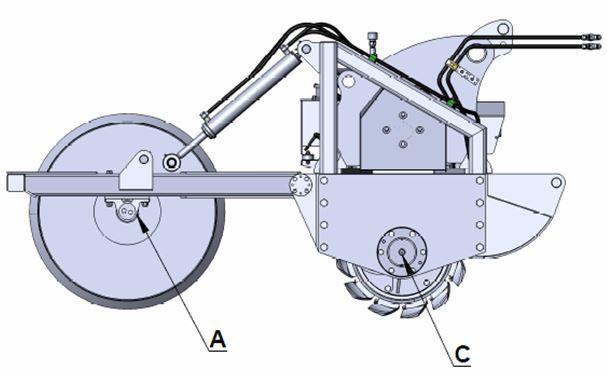

8 8 HUOLTO-OHJEITA: T-vaihde Bondioli 2200: Öljyn pinnan korkeuden tarkastus tulpan B kautta. Öljyn täyttö tapahtuu tulpan A kautta. Öljyn tyhjennys tapahtuu tulpan C kautta. Päätyvaihde: Öljyn täyttö tapahtuu tulpan A ja suodattimen B kautta. Öljyn tyhjennys tapahtuu tulpan C kautta. Päätylaakerin rasvaus: Kannatin- ja jyrsinrummun päätylaakerien A ja C rasvaus päivittäin.

Jyrsinrummun akselin tiivistyslaippa: Jyrsinrummun akseli on varustettu tiivistyslaipalla.tiivistyslaippaan lisätään rasvaa rasvaprässillä nipan D kautta.

9 9 POC-kytkimen paineenlataus: POC-3000 sarjan kytkimen paineen lisäys päivittäin ennen käyttöä. Paina rasvaprässillä rasvaa nippaan 1 niin paljon että indikaattori 2 nousee ja paineventtiilistä 3 tulee rasvaa ulos. Jyrsinrummun akselin tiivistyslaippa: Jyrsinrummun akseli on varustettu tiivistyslaipalla.tiivistyslaippaan lisätään rasvaa rasvaprässillä nipan D kautta. Rasva pakottaa lian pois akselilta ja pitää jyrsinrummun akselinpään läpiviennin puhtaana. Rasvan määrä riippuu työskentelyolosuhteista ja voidaan todeta kokemuksen perusteella. Laippa rasvataan päivittäin nivelakselin rasvauksen yhteydessä 3-4 prässin painallusta kerrallaan. Kun läpivienti on puhdas, niin jyrsinrumpu pyörii helposti eikä aiheuta kitkaa, joka johtaa vaihteiston kuumenemiseen.

10 10 Vastaterä Vastaterä on hitsattu etupulkkaan. Kun vastaterä on kulunut ja viimeinen kulutuspinta ajettu, on vastaterä vaihdettava. Nämä toimenpiteet tulee tehdä ennen kuin vastaterä kuluu levyn 2 tasalle. Vastaterän kunto vaikuttaa jyrsöksen laatuun. Huom! Vastaterän vaihtoa varten saat tarvittaessa lisätietoja valmistajalta tai maahantuojalta.

11 Kaavari: Päätyvaihteiston ja ketjukytkimen välissä on kaavari A, joka estää juurien kietoutumisen tiivisteelle ja pitää tiivisteen kunnossa.

11 11 Kaavari: Päätyvaihteiston ja ketjukytkimen välissä on kaavari A, joka estää juurien kietoutumisen tiivisteelle ja pitää tiivisteen kunnossa. Kaavaria voidaan säätää (katso kuva) vain päätyvaihteiston ollessa irrallaan. Löysäämällä kaavarin kiinnitys pultit ja painamalla kaavaria kohti akselin keskiötä säädät välyksen mahdollisimman pieneksi

12 12 Huoltotaulukko: HUOLTOKOHTEET TOIMENPIDEVÄLI 8 t 100 t 250 t Ruuvit ja mutterit, tarkistus / tarvittaessa kiristys Nivelakselit, rasvaus Vaihteistoöljyjen vaihto: Suositus SAE 90 EP - T-vaihde Bondioli ,0 litraa - T-vaihde SKOY 4.0 litraa - Päätyvaihde 20 litraa - Suodattimet Vaihteistoöljyn määrän tarkastus: - T-vaihde - Päätyvaihde Jyrsinrummun akselin tiivistyslaippa, rasvaus Sylintereiden silmälaakerit, rasvaus Tamppausrummun- ja roottorin päätylaakerit, rasvaus POC- kytkimen huoltotaulukko: HUOLTOKOHTEET Kytkimen kiinnitys. Paineen tarkastus ja lisäys. Jarrupalojen ja -levyn kunto tarkastus. Vaseliinin vaihto: Läpipumppaus ilmaruuveista. - Esim: MP grease (Neste oil ) tai vastaava luokitus: NLGI 2 TOIMENPIDEVÄLI 8 t 200 t Ohjeita POC- kytkimen ongelma tilanteisiin: ONGELMATILANNE Kytkimen ylikuumeneminen luiston seurauksena: TOIMENPIDE - Lataa kytkimeen paine rasvaprässillä, VAARATILANNE! Jäähdytä kytkin ennen rasvan lisäämistä! Ylikuuman kytkimen rasvaaminen voi aiheuttaa vakavia palovammoja. Kytkin ei pidä: - Tarkasta jarrupalojen ja jarrulevyn kunto. - Tarkasta kytkimen painetaso. Kytkin ei pidä painetta: - Paikallista mahdollinen vuoto. - Tarkasta paineenrajoitusventtiilin toiminta. ( Aukaise ja puhdista mahdolliset epäpuhtaudet.) - Tarkasta jarrusatulan tiivisteet.
