1 KÄYTTÖOHJEVIHKO 1 MUURAUSJOHTEET JA OHJAIMET AL-MUURAUSJOHDE sivu AL-Muurausjohde: esittely 1-2 Valitse: AL-johde 3 Valitse: langansiirto-osa 4-5 Asennus: väliseinämuuraus 6-7 Asennus: julkisivumuuraus 8-9 Asennus: runkomuuraus Periaatekuva: korkea julkisivumuuraus 13 Osat ryhmittäin Pieniä vihjeitä 20 VÄLISEINÄOHJAIN Väliseinäohjaimen esittely, detalji Asennus: väliseinämuuraus OVIAUKKO-OHJAIN Oviaukko-ohjaimen esittely 26 Asennus 27 AMUTEK OY puh amutek@amutek.fi Uranuksenkuja 19 gsm VANTAA fax

2 Tähän käyttöohjevihkoon on koottu muutamia peruskäyttöpaikkoja AL-Muurausjohteelle Väliseinäohjaimelle Oviaukko-ohjaimelle Tuotteita voidaan käyttää myös muissa käyttöpaikoissa. Kysy myyjiltämme lisää, puhelin tai Omia muistiinpanoja:

3 AL-MUURAUSJOHDE Käytetään monipuolisesti muurauksen linjaamiseen: julkisivu-, väliseinä- ja runkomuurauksissa niin korkeissa kuin matalissakin rakenteissa. AL-MUURAUSJOHDE = + AL-johde + kiinnitysosat + langansiirto-osat + tarvittaessa: tuentaosat - 1 -

4 AL-MUURAUSJOHDE kokoa mieleisesi johdepaketti vaihtoehtoja on AL-johteet kiinnitysosat langansiirto-osat tuenta - 2 -

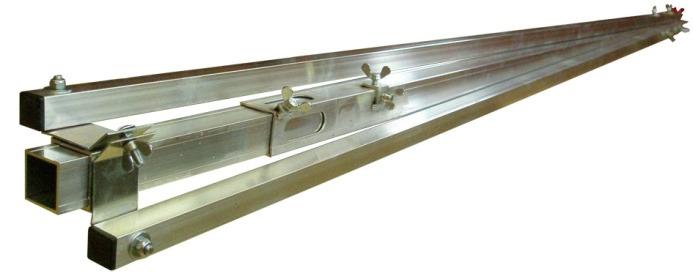

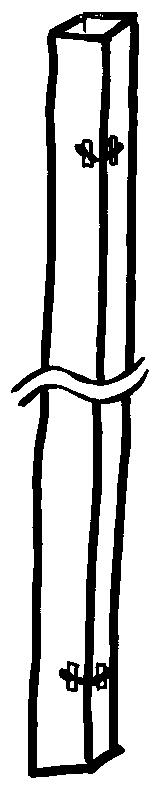

5 VALITSE: AL-JOHDE Teleskooppinen tai yksiosainen. Muuraustilanteen mukaan. Teleskooppisia AL-johteita on: 3 johdepituutta 2,5 m 3,0 m 3,5 m minimimitta 2,45 m 2,75 m 3,45 m käyttöalue on 2,5 3,75 m 3,0 5,0m 3,5 5,5 m ulkoputki 2,25 m 2,75 m 3,25 m sisäputki 2,0 m 2,75 m 2,75 m liukukappale 12 cm 12 cm 12 cm tuotekoodi varastotuote varastotuote kasataan tilauksen mukaan Teleskooppinen AL-johde koostuu kolmesta osasta: = Huomaa: Nykyään teleskooppisen AL-johteen alhaalla on myös kiristysruuvit. Voit liittää kaksi AL-johdetta AL-jatko kappaleen avulla yhteen pitkäksi johteeksi. teleskooppi = ulkoputki + sisäputki + AL-liuku Yksiosaisia AL -johteita on: 1 johdepituus 3,25 m Yksiosaista AL-johdetta voidaan tarvittaessa jatkaa 0,65m jatko -kappaleen avulla ja toisella 3,25 m johteella. - voidaan myös tarvittaessa katkaista - voidaan tarvittaessa lisätä sisäputki ja AL-liukukappale näin johteesta tulee teleskooppinen AL-johde 3,25 m AL-jatko 0,65m ulkoputkea sisäputkea - 3 -

6 VALITSE: LANGANSIIRTO-OSA sivu 1/2 Langansiirto-osa valitaan muuraustilanteen mukaan. Valitse mieleisesi. Voit kasata osista erilaisia kokoonpanoja ja käyttää kokoonpanoja mielesi mukaan. Tässä erimerkkitapauksia. Yleisin malli on 41065, joka käy ulko- ja sisäkulmassa. Toiseksi yleisin malli on 42070TOLA, joka käy päättyvissä seinissä. Korkeissa kerrostaloissa ulkokulmassa malli 42070LALA on osoittautunut hyväksi valinnaksi säädettävyytensä takia. Langansiirto-osa Tukikappaleeksi Tilannekuva päivitetty 02/ ulkokulma (30mm) ulkokulma runkomuuraus (50mm) ulko-/ sisäkulma (65mm) 41065Y ulko-/ sisäkulma + Y-tuki terävä sisäkulma (150mm) OSAT: ulko-/sisäkulma 41Y Y-tukikulma - 4 -

7 VALITSE: LANGANSIIRTO-OSA sivu 2/2 Langansiirto-osa Tukikappaleeksi Tilannekuva päivitetty 02/ TOLA Toppari (70mm sakarat) 42070TOLA Toppari (70mm sakarat) OSAT: 42R070 runko 42TO toppain 42LA langansiirrin 42070LALA lyhytvartinen (70mm sakarat) 42150LALA keskivartinen (150mm sakarat) OSAT: 42R070 runko 42TO toppain 42LA langansiirrin 42070LILI Liukutoppari (70mm sakarat) 42150LILI Liukutoppari (150mm sakarat) OSAT: 42R070/42R150 runko 42LA langansiirrin x LALA pitkävartinen (50cm sakarat) OSAT: 42R070/42R150 runko 42LI liukutoppain x LILI Liukutoppari (50cm sakarat) OSAT: 42R500 runko 42LA langansiirrin x LALALILI pitkävartinen (50cm sakarat) +liukutoppaimet OSAT: 42R500 runko 42LI liukutoppain x2 OSAT: 42R500 runko 42LA langansiirrin x2 42LI liukutoppain x2-5 -

8 VÄLISEINÄMUURAUS sivu 1/2 käyttöohje päivitetty 02/ AL-JOHDE: 2. KIINNITYSOSAT: 3. LISÄKSI TARVITSET: johde-yläpika (31Y) johde-alaosa (31A) YLEISIMMÄT LANGANSIIRTO-OSAT (LSO) Mitta Sprii-liukoinen merkintätussi (9921) Vesivaaka tai kaksisuuntainen SOLA-vesivaaka (V-5414) Mittatikku (991) Pora + poranteriä Kiinnikkeet lattiamateriaalin mukaan Vasara tai akkukone riippuen kiinnikkeestä ja kiinnitystavasta Linjalankaa AL-MUURAUSJOHTEEN OSAT: AL-johde + kiinnitysosat + langansiirto-osa Mittatikku (991) Valitse teleskooppinen AL-johde huonekorkeuden mukaan: AL-johde 2,5m (225) 2,5m 3,75m AL-johde 3,0m (230) 3,0m 5,1m AL-johde 3,5m (235) 3,5m 5,6m 4. LSO ulko- ja sisäkulmiin 5. LSO 42070TOLA toppari päättyviin seiniin 6. päältä sivulta ohjeissa (31A) johde-alaosa (991) mittatikku Tuleva lankalinja ESITYÖ: Kiinnitä johde-yläpika -osa (31Y) AL-johteeseen. Kierrä kiristysruuvi mahdollisimman alas. 7. LSO jota käytetään ulko- ja sisäkulmissa Valitse oikeanlainen langansiirto-osa ja pujota se AL-johteeseen. (katso ruudut 7 ja 8). Punainen korkeudensäätö ruuvi ylimmäiseksi. Huomioi AL-johteen kolme ruuvia langansiirto-osan on kuljettava niiden ohi! 8. LSO 42070TOLA (toppari) jota käytetään päättyvissä seinissä Johde-alaosan (31A) paikka riippuu siitä, minkälaista langansiirto-osaa käytetään. Mittatikun (991) avulla voit mitata johdealaosan (31A) oikean paikan. 9. sivulta päältä katsottuna sivulta päältä katsottuna Johde-alaosan (31A) mittaaminen tapahtuu näin: Johde-alaosan (31A) mittaaminen tapahtuu näin: Mittaa mittatikulla (991) johde-alaosan (31A) paikka tulevan muurauksen mukaiseen paikkaan ja kiinnitä valitsemallasi tavalla esim. 4,8x16 naulaankkurilla. Mikäli lattiassa on lattialämmitys ÄLÄ poraa! Voit laittaa AL - johteen alapäähän tulpan 50x

9 VÄLISEINÄMUURAUS sivu 2/2 käyttöohje päivitetty 02/ Myöhemmin johde-alaosan (31A) irrottaminen on helppoa, kun teet kiinnityksen kahdesta vierekkäisestä reiästä! 13. Kiinnitä AL-johde johde-alaosaan (31A) ja kiristä siipimutteri. 14. Kiinnitä kaksisuuntainen SOLAvesivaaka (V-5414) AL-johteeseen. 15. Löysää AL-johteen yläpäässä olevat siipiruuvit 2 kpl. 16. Venytä AL-johde siten että johdeyläpika -osan (31Y) piikki osuu kattoon. Kiristä AL-johteen ruuvit. 17. Asenna AL-johde pystysuoraan käyttäen hyväksi vesivaakaa. Kun käytät kaksisuuntaista vesivaakaa (V-5414), näet molemmat suunnat samaan aikaan. 18. Tiilijaot luetaan näin: LSO ulko- ja sisäkulmissa lankalinja lukupinnat merkintäkoloissa LSO 42065TOLA toppari LSO oikeinpäin LSO väärinpäin Kun AL-johde on suorassa kiristä AL-johde tiukalle johde-yläpika-osasta (31Y). Tee tiilijako AL-johteen merkintäuraan. Jos teet tiilijaon nurkkavahvikkeeseen se jää langansiirto-osan alle piiloon. Kun langansiirto-osa on: - oikeinpäin lukupinta merkintäkolossa - väärinpäin lukupinta koko yläpinta - 7 -

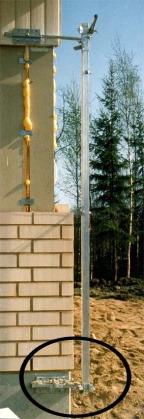

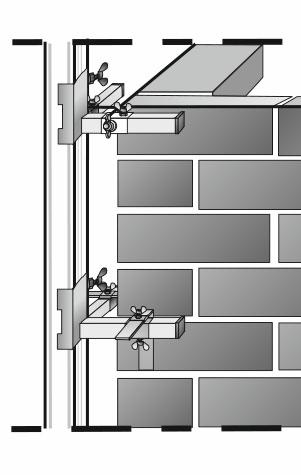

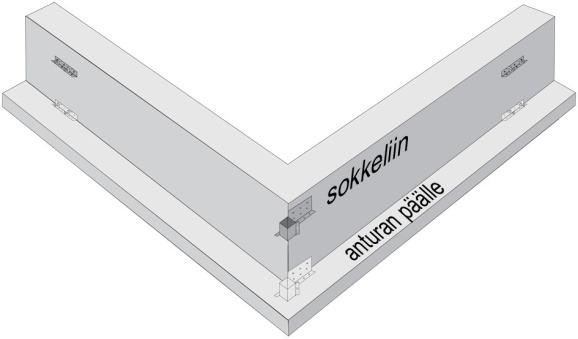

10 JULKISIVUMUURAUS sivu 1/2 käyttöohje päivitetty 02/ AL-JOHDE: 2. KIINNITYSOSAT: Kolmeosainen yläkiinnitysosa: ( V) = (33)+(3230)+(31V) 3. YLEISIMMÄT LANGANSIIRTO-OSAT (LSO): (33) seinälevy (3230) kulma 3 pyöreä LSO ulko- ja sisäkulmiin AL-MUURAUSJOHTEEN OSAT: AL-johde + kiinnitysosat + langansiirto-osa Valitse teleskooppinen AL-johde rakennuksen korkeuden mukaan: AL-johde 2,5m (225) 2,5m 3,75m AL-johde 3,0m (230) 3,0m 5,1m AL-johde 3,5m (235) 3,5m 5,6m 4. (31V) johde-väli Kolmeosainen alakiinnitysosa: ( P) = (33)+(321)+(31P) 5. (31P) johde-perus (33) seinälevy (321) kulma 1 neliö LSO 42070TOLA toppari päättyviin seiniin LSO 42070LALA lyhytvartinen säädettävä langansiirto-osa ulkokulmiin 6. LISÄKSI TARVITSET: Mitta Sprii-liukoinen merkintätussi (9921) Vesivaaka tai kaksisuuntainen vesivaaka (V-5414) Pora + poranteriä Kiinnikkeet sokkelimateriaalin ja runkomateriaalin mukaan Vasara tai akkukone riippuen kiinnikkeestä Linjalankaa 7. Valitse oikeanlainen langansiirto-osa ja pujota se AL-johteeseen. (katso ruutu 3) Punainen korkeudensäätö ruuvi ylimmäiseksi. Huomioi AL-johteen kolme ruuvia langansiirto-osan on kuljettava niiden ohi! 8. Merkitse seinälevyn kiinnityskohdat: ulkokulmassa n. 5 cm kulmasta, sisäkulmassa n cm nurkasta. Poraa kiinnitysreijät. 9. Tee alakiinnitysosa ( P) valmiiksi kuvan mukaan ja kiinnitä sokkeliin. Pujota AL-johde johde-perus (31P) osaan ja kiristä ruuvi. Mikäli lasket AL-johteen hiekalle, varo, ettei hiekkaa mene teleskooppiputkien väliin! Voit laittaa AL-johteen alapäähän tulpan 50x50. Avaa AL-johteen yläpäässä olevat siipiruuvit 2 kpl

11 JULKISIVUMUURAUS sivu 2/2 käyttöohje päivitetty 02/ Kiinnitä kaksisuuntainen SOLAvesivaaka (V-5414) AL-johteeseen. 13. Tee yläkiinnitysosa ( V) kuvan mukaan. Venytä teleskooppinen AL-johde haluttuun pituuteen. Kiinnitä johde-väli (31V) AL-johteen yläpäähän vahvikkeen kohdalle. 14. Katso yläkiinnitysosan seinälevylle (33) sopiva kiinnityskohta rungosta mahdollisimman ylhäältä. Varmista vesivaa asta, että yläkiinnitysosan säädöt riittävät. 15. LSO 42070TOLA toppari päättyviin seiniin Säädä alakiinnitysosasta AL-johde oikealle kohdalle. Oikea kohta riippuu siitä, mitä langansiirto-osaa käytät. (katso ruudut 14 ja 15) 16. LSO ulko- ja sisäkulmiin 17. LSO 42070LALA lyhytvartinen säädettävä langansiirto-osa ulkokulmiin 18. Tiilijaot luetaan näin: LSO ulko- ja sisäkulmissa lankalinja lukupinnat merkintäkoloissa LSO 42070TOLA ja LSO 42070LALA LSO oikeinpäin LSO väärinpäin Säädä lopuksi AL-johde pystysuoraan yläkiinnitysosasta. Tee tiilijako AL-johteen merkintäuraan. Jos teet tiilijaon nurkkavahvikkeeseen se jää langansiirto-osan alle piiloon. Kun langansiirto-osa on: - oikeinpäin -lukupinta merkintäkolossa - väärinpäin -lukupinta koko yläpinta - 9 -

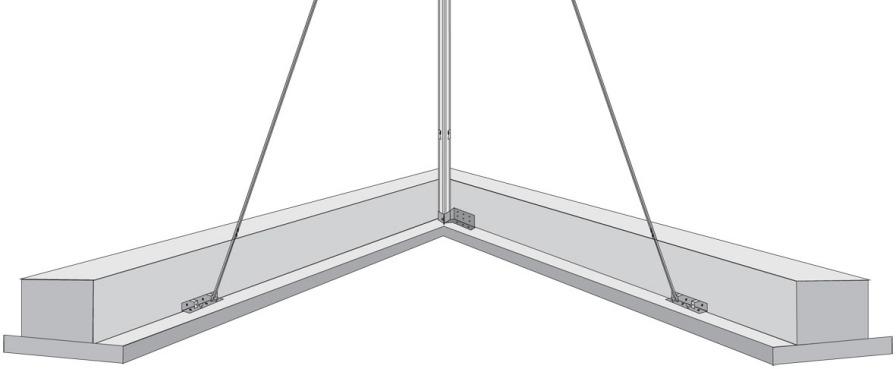

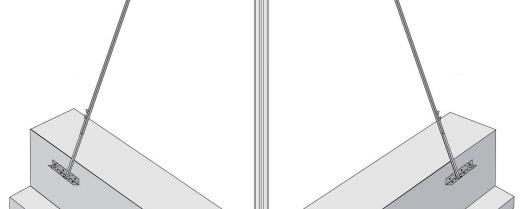

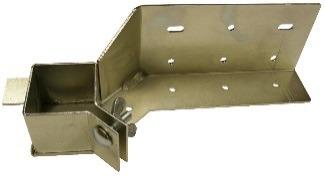

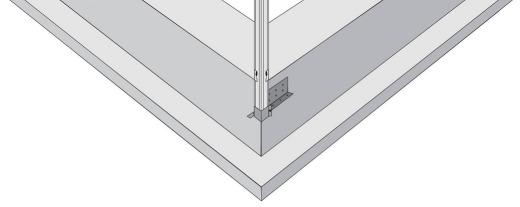

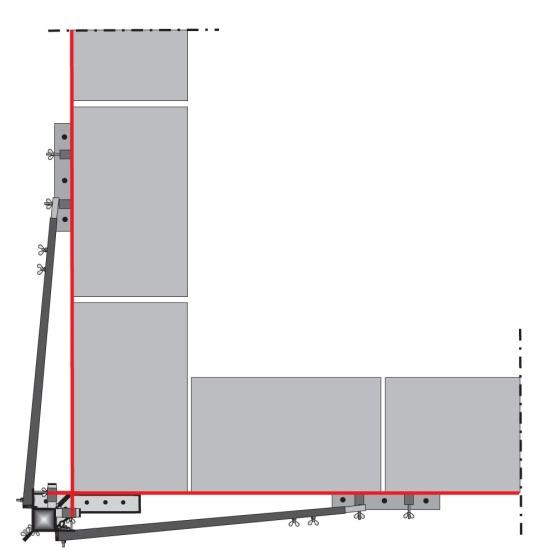

12 RUNKOMUURAUS sivu 1/3 käyttöohje: asennus ulkokulmaan päivitetty 02/2016 (suluissa tuotenumerot) Kiinnitä kiinnitysosa Runko-alaosa (595) ulkokulmaan esim. proppaamalla tai ruuvaamalla. Kiinnitä 2 kpl kiinnitysosa Sivutuen-alaosaa (596) esim. proppaamalla tai ruuvaamalla. Aseta halutun mittainen, teleskooppisesti oikeaan mittaan säädetty, AL-runkomuuraussetti (AL-johde + AL-tukijalkasetti + Langansiirto-osa) Runko-alaosaan (595) ja kiristä siipimutteri. Löysennä AL-sivutukien siipiruuveja (4 kpl). (tarvittaessa poista punaiset kuljetusruuvit) Kiinnitä AL-sivutuet Sivutuen-alaosiin (596). Säädä AL-muurausjohde passisuoraan. Kiristä AL-sivutukien siipiruuvit (4kpl). Ulkokulmassa käytettävä langansiirto-osa: Lyhytvartinen 150 mm (42150LALA). Asenna linjalangat langansiirto-osaan ja säädä linjalangat oikeisiin kohtiin. Linjalankojen risteyskohta tulee ulkokulmaan. Lisäksi suosittelemme tukiosaa: Liukutoppari 150 mm (42150LILI). Langansiirto-osa: Lyhytvartinen 150 mm tuote nro (42150LALA) Tukiosa Liukutoppari 150 mm tuote nro (42150LILI)

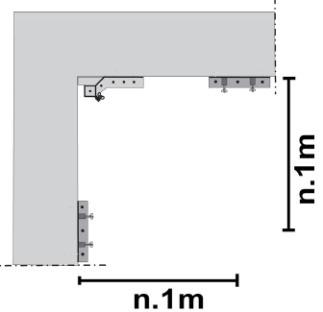

13 RUNKOMUURAUS sivu 2/3 käyttöohje: asennus sisäkulmaan päivitetty 02/2016 (suluissa tuotenumerot) Kiinnitä kiinnitysosa Runko-alaosa (595) sisäkulmaan esim. proppaamalla tai ruuvaamalla. Kiinnitä 2 kpl kiinnitysosa Sivutuen-alaosaa (596) esim. proppaamalla tai ruuvaamalla. Noudata ulkokulman ohjeita. Sisäkulmassa käytettävä langansiirto-osa: Sisäkulma 50 mm (41050). Langansiirto-osan kieleke osoittaa sisäkulmaan ja linjalanka tulee automaattisesti oikeaan kohtaan. Langansiirto-osa: Sisäkulma 50 mm (41050) Muutama pikku vinkki a. b. c. Voit kiinnittää kiinnitysosat (595) (596) Voit käyttää Runko-alaosaa (595) Voit käyttää joko pystysuoraan pintaan (sokkeliin) myös julkisivu- ja väliseinä- AL-muurausjohdetta myös tai vaakasuoraan pintaan (anturan päälle). muurauksissa alaosan kiinnikkeenä. lampputelineenä! Huom! Sama AL-muurausjohde ja langansiirto-osat

14 RUNKOMUURAUS sivu 3/3 käyttöohje: kaksikerroksisen rakennuksen linjaaminen päivitetty 02/2016 (suluissa tuotenumerot) Toisen kerroksen osalle: AL-muurausjohde 2,5 m (käyttöalue 2,5 m-3,75 m) (225) Tukijalkasetti: runkomuuraus 2 krs (51-2) sis. 593: runko-yläosa 1 kpl 597: runko-al-sivutuki 2 kpl 596: runko-al-sivutuen-alaosa 2 kpl S065: AL-johde jatko 0,65m (käyttöalue 0,05cm) Huom! Toisen kerroksen Sivutuen-alaosat (596) voit kiinnittää harkkoon/tiileen ennen harkon/tiilen muuraamista paikalleen! Ensimmäisen kerroksen osalle: 3,25m AL-johde ulkoputki (käyttöalue 3,25m) (U235) Tukijalkasetti: runkomuuraus 1 krs (51-1) sis. 593: runko-yläosa 1 kpl 597: runko-sivutuki (AL) 2 kpl 596: runko-sivutuen-alaosa 2 kpl 595: runko-alaosa 1 kpl Langansiirto-osa/tukiosa: Ulkokulmaan: Langansiirto-osa: Lyhytvartinen 150 mm Tukikappale: Liukutoppari 150 mm (42150LALA) (42150LILI) Sisäkulmaan: Langansiirto-osa: Lyhytvartinen 150 mm (41050) Toimitussisältö Tilatessasi AL-runkomuuraussettejä kasaamme ne halutessasi ulkokulmaan tai sisäkulmaan sopiviksi paketeiksi: ei kasaamista - vain asennus. Langansiirto-osa muuraustilanteen mukaan. Kaikkia osia myydään myös yksittäin. AL-runkomuuraussetti: Kiinnitysosa: Kiinnitysosa: AL-johde + AL-tukijalkasetti + Langansiirto-osa Runko-alaosa (595) Sivutuen-alaosa (596), tarve 2 kpl Kuljetuskoko, painoa vain n.11kg Huom! Saatavana myös Tukijalkasettiin Kiinnitysosa-lattiaan (598). Saman tukijalkasetin pystytys onnistuu myös lattian päälle!

15 KORKEA JULKISIVUMUURAUS päivitetty 02/2016 Osina tässä kuvassa: 2 kpl AL-johde 6,0m (tilaustuote) tai AL-johde 3,25m ulkoputki (varastotuote) 1 kpl AL-jatko 0,6m 1 setti Kiinnitysosat alas (3 os.) 1 setti Kiinnitysosat ylös (3 os.) 3 settiä Kiinnitysosat välille (3 os.) 3 settiä Kiinnitysosat vaihto (3 os.) Langansiirto-osat + tukikappale valinnan mukaan. Tätä pakettia voi laajentaa esim.: 6,0 m AL-johteella (U260) + AL-jatko kappaleella (S060) 2,0m tai 2,75 m sisäputkella (S220 tai S2275) + AL-liuku kappaleella (2120) KAIKKIA OSIA MYYDÄÄN YKSITTÄIN!

16 OSAT RYHMITTÄIN sivu 1/6 Kaikkia osia myydään erikseen päivitetty 02/2016 Ryhmät ovat: AL-johde Kiinnitysosat: väliseinämuuraus, julkisivumuuraus, (runkomuuraus) Langansiirto-osat (LSO) Tuenta Muut tuotteet * = Tuotekoodi koostuu useammasta yksittäisestä tuotteesta AL-johde Tuotenimi ja nro Tuotekuva Käyttöpaikka / lisätietoa 225 * AL-muurausjohde 2,5m teleskooppi pituus 2,45 m (ulko 2,25 m + sisä 2,0 m) 230 * AL-muurausjohde 3,0m teleskooppi pituus 2,95 m (ulko 2,75 m +sisä 2,75 m) 235 * AL-muurausjohde 3,5m teleskooppi pituus 3,45 m (ulko 3,25 m +sisä 2,75 m) (kasataan tilauksen perusteella) AL-johde on teleskooppinen muurauslinjari, joka koostuu kolmesta osasta: ulkoputki sisäputki liukuholkki AL-johdetta voidaan käyttää esimerkiksi julkisivu- väliseinäja runkomuurauksissa. Tarvittavat osat ovat: AL-johde kiinnitysosat käyttöpaikan mukaan langansiirto-osat - muuraustilanteen mukaan AL-johteen maksimihyötypituus voidaan laskea näin: ulkoputki + sisäputki n. 0,5 m, (riippuen käytettävästä linjalangasta ja lankavedon pituudesta). Hyötypituudet: 225: min.2,5 m max 3,75 m 230: min.3,0 m max 5,0 m 235: min.3,5 m max 5,5 m S065 AL- JATKO (sisäputki) pituus 0,65 m AL-jatkoa käytetään kun esimerkiksi 3,25 m yksiosaisia johteita kootaan useita päällekkäin kerrostalon julkisivumuurauksissa. Näin linjattavalle johteelle saadaan pituutta vaikka kuinka paljon. Putki on sisäputkea. Keskellä on 5 cm ulkoputkea. Pituus 65 cm. Hyötypituus 5 cm. U225 AL-muurausjohde 2,5 m ulkoputki pituus 2,25 m U230 AL-muurausjohde 3,0 m ulkoputki pituus 2,75 m Ulkoputkeen voidaan liittää: AL-sisäputki (S220 tai S2275) + AL-liukuholkki (2120) johteesta saadaan teleskooppinen (tuote 225, 230, 235) AL-jatko (S060) + esim. 3,25 metrin yksiosainen AL johde (U235), näin AL-johteelle saadaan pituutta vaikka kuinka paljon. AL- johteita voidaan koota päällekkäin useita. U235 AL-muurausjohde 3,5 m ulkoputki pituus 3,25 m

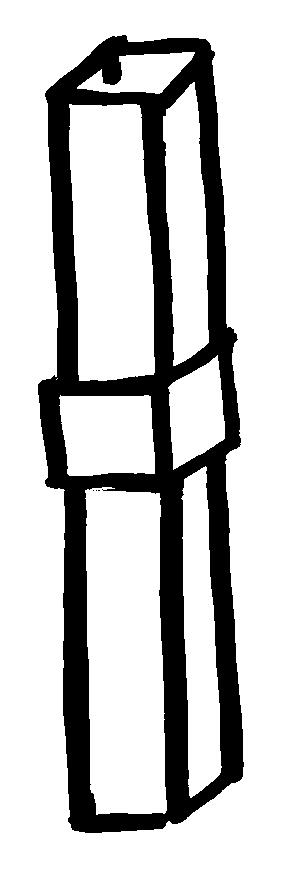

17 sivu 2/6 Tuotenimi ja nro Tuotekuva Käyttöpaikka / lisätietoa S220 AL-muurausjohde 2,0 m sisäputki pituus 2,0 m S2275 AL-muurausjohde 2,75 m sisäputki pituus 2,75 m 2,0 m sisäputki on vakiona 2,5 m teleskooppisessa AL-johteessa (225). 2,75 m sisäputki on vakiona 3,0 m (230) ja 3,5 m (235) teleskooppisessa AL-johteessa AL-liukuholkki (ulkoputkea) pituus 12 cm AL-liukuholkkia tarvitaan, kun langansiirto-osa siirtyy kulkemaan ohuemman sisäputken osuudelle. Langansiirto-osa siirretään liukuholkin päälle ja näin langansiirto-osa ja liukuholkki jatkavat matkaa pakettina. AL-liukuholkin pituus 12 cm (ulkoputkea) Kiinnitysosat Kaikkia osia myydään erikseen. * = TUOTEKOODI KOOSTUU USEAMMASTA YKSITTÄISESTÄ TUOTTEESTA Väliseinämuuraus: Tuotenimi ja nro Tuotekuva sivulta Käyttöpaikka esim. Vinkkejä 31Y Johde-Yläpika Valitse muurausjohteeksi johde, joka mahtuu huonekorkeuteen. Huomaa, että 2,5 m AL-johde mahtuu johde-yläpika osan (31Y) kanssa 2,5 m:n huonekorkeuteen. Langansiirto-osa valitaan tilanteen mukaan. 31A Johde-alaosa Mittatikku (991) helpottaa johteen asentamisessa. Kaksisuuntainen vesivaaka (V-5414) helpottaa johteen pystyttämisessä. 991 Mittatikku Mittatikku helpottaa johde-alaosan (31A) oikean kiinnityspaikan etsimisessä. Katso lisäohjeita käyttöohjeesta kohdasta väliseinämuuraus. TU5050 Tulppa 50*50mm Jos lattiassa on esim. lattialämmitys, ei 31A Johde-alaosaa voida kiinnittää, silloin voidaan AL-muurausjohteen alapäähän laittaa muovinen tulppa. Tulppa tarrautuu valulattiaan paremmin, kuin pelkkä AL-muurausjohde

18 Julkisivumuuraus: Kaikkia osia myydään erikseen. * = TUOTEKOODI KOOSTUU USEAMMASTA YKSITTÄISESTÄ TUOTTEESTA sivu 3/6 Tuotenimi ja nro Tuotekuva sivulta Käyttöpaikka esim. Vinkkejä V * Kiinnitysosat ylös 33 Seinälevy 3230 Kulma 3 31V Johde-väli P * Kiinnitysosat alas 33 Seinälevy 321 Kulma 1 31P Johde-perus V * Kiinnitysosat välille 31V (52*72cm pyöreä) 31P (18*45cm) Ylhäällä on pyöreä iso kulmaputki (3230), koska runko on syvemmällä kuin sokkeli. Kulma on pyöreä, jotta vinokulma kiinnitykset olisivat myös mahdollisia. Johde-väli (31V) avautuu väliltä, ja näin se voidaan (pujottamatta) laittaa ALjohteeseen väliltä. Väliseinämuurauksissa käytetty Johdeyläpika (31Y) osaa voi myös käyttää ALjohteen yläpään kiinnittämisessä. (riippuen tilanteesta) Alakiinnitysosassa sokkelissa on pieni neliskanttinen kulma (321), ettei kulma tule telineiden ja muurarin tielle. Neliskanttinen kulma tekee myös johteesta tukevan painumaa vastaan. 31P Johde-perus osa kiinnittyy ALjohteeseen ympäri. Langansiirto-osa valitaan tilanteen mukaan. Valitse johteeksi tarpeeksi pitkä AL-johde: mitä enemmän sisä- ja ulkoputket ovat sisäkkäin, sitä tukevampi johde on. Korkeissa rakennuksissa AL-johdetta joudutaan tukemaan väliltä. Johde-väli (31V) avautuu väliltä, ja näin se voidaan (pujottamatta) laittaa ALjohteeseen väliltä. 33 Seinälevy 323 Kulma 3 31V Johde-väli V * Kiinnitysosat vaihto 33 Seinälevy 321 Kulma 1 31V Johde-väli 31V (52*72cm) 31V (18*45cm) Kiinnitysosat-välille kiinnitetään runkoon ja AL-johteeseen. Muurausyön edistyessä Kiinnitysosat-välille poistetaan ja Kiinnitysosat-vaihto kiinnitetään jo muurattuun tiileen. Seinälevyn 6 reiän ansiosta kiinnitys onnistuu aina saumaan (vaaka/pysty), näin tiileen ei tarvitse porata reikiä. Esimerkiksi näin

19 Langansiirto-osat (LSO) Kaikkia osia myydään erikseen. * = TUOTEKOODI KOOSTUU USEAMMASTA YKSITTÄISESTÄ TUOTTEESTA Tuotenimi ja nro Tuotekuva ylhäältä katsottuna Tuotekuva sivulta Käyttöpaikka Lisätietoa LSO ulkokulma LSO runkomuuraus Käytetään ulkokulmissa: esim. korkeissa kerrostaloissa joissa LSO 42 ei mahdu kulkemaan esim. telineiden takia. Runkomuurauksissa LSO ulko- ja sisäkulma LSO terävä sisäkulma Käytetään ulko- ja sisäkulmissa. Eniten myyty malli. Käytetään terävissä sisäkulmissa (jos LSO 42 ei mahdu kulkemaan). sivu 4/ Kielekkeen pituus 30mm Kielekkeen pituus 50mm. Kielekkeen pituus 65mm. Voidaan liittää myös Y-tukikulma (42Y). ks. tuenta. Kielekkeen pituus 150mm TOLA * LSO toppari 42R070 Runko 42TO Toppain 42LA Langansiirrin 42070LALA * LSO lyhytvartinen 42150LALA * LSO keskivartinen 42R070/42R150 Runko 42LAx2 Langansiirrin 42500LALA * LSO pitkävartinen 50 cm sakarat 42R500 Runko 42LAx2 Langansiirrin Käytetään kun seinä päättyy keskelle lattiaa. Julkisivujen kulmassa, kun halutaan toppain. Myös liikuntasaumoissa. Pikkuosien kätisyys vaihdettavissa. Käytetään ulkokulmissa, joissa johde on esim. vaikea asentaa kerralla oikeaan kohtaa. Langan säätö voidaan tehdä langansiirtimillä johteen asentamisen jälkeen. Käytetään kun linjalanka halutaan muurauksen eri puolelle kuin johde, esim. täystiilitalojen rungon muuraamisessa. Voidaan käyttää myös väliseinämuurauksissa. Sivusakaroiden pituus 70mm. Toppain-osa (42TO) voidaan vaihtaa pitkään (42TOP) Sivusakaroiden pituus 70mm Sakaroiden pituus 150mm Sivusakaroiden pituus 500mm. Katso myös osa 42LI liukutoppain

20 Tuenta Jos johde on venytetty äärimmilleen, lankaveto on pitkä tai johde muuten kaipaa tukea sivu 5/6 Tuotenimi ja nro Tuotekuva ylhäältä katsottuna Tuotekuva sivulta Käyttöpaikka / lisätietoa 41065Y * LSO ulko- ja sisäkulma + Y-tuki Käytetään ulkokulmissa. Y-kulma kiinnitetään kielekkeeseen Johteeseen laitetaan 2 kpl langansiirto-osia: ylempään lanka, Langanriisto--osa 42Y Y-kulma alempaan Y-kulma * (70mm) * (150mm) * (500mm) LSO liukutoppari 42Rxxx Runko 42LI x2 Liukutoppain 42500LALALILI * Pitkävartinen + liukutoppari 42R500 Runko 42LAx2 Langansiirrin 42LIx2 Liukutoppain V * Kiinnitysosat vaihto 33 Seinälevy 321 Kulma 1 31V Johde-väli V * Kiinnitysosat välille 33 Seinälevy 323 Kulma 3 31V Johde-väli 51/45 * Yksi tukijalka 45 31V (18*45cm) 31V (52*72cm) Käytetään ulkokulmissa LSOn kanssa, joissa on kaksi sakaraa. Johteeseen laitetaan langansiirto-osa ja liukutoppari. Käytetään kun linjalanka halutaan muurauksen eri puolelle kuin johde, esim. täystiilitalojen rungon muuraamisessa. Voidaan käyttää myös väliseinämuurauksissa. Alempi LSO + Y-kulma nojaa jo muurattuun seinään varmistaen johteen oikean etäisyyden muurauksesta. Ylempään laitetaan lanka ja alempi nojaa jo muurattuun seinään, varmistaen johteen oikean etäisyyden muurauksesta. Toimii yhtä aikaa langansiirtimenä ja johteen tukikappaleena. Julkisivumuurauksen kiinnitysosat. Tarvittaessa lisätukea AL-johteelle kiinnitysosat-vaihto kiinnitetään tiileen ja AL-johteeseen. (ks. kiinnitysosat) Pieni kantikas kulma (321) varmistaa sen, ettei kulma tule muurarin eikä telineiden eteen ja että tuki on kantava ja tukeva. Johde-väli (31V) avautuu väliltä, näin se voidaan (pujottamatta) laittaa AL-johteeseen väliltä. Julkisivumuurauksen kiinnitysosat. Kiinnitetään runkoon ja AL-johteeseen. Iso neliskanttinen kulma (323) mahdollistaa johteen asentamisen riittävän etäälle rungosta. Johde-väli (31V) avautuu väliltä, näin se voidaan (pujottamatta) laittaa AL-johteeseen väliltä. Käytetään korkeissa väliseinämuurauksissa johteen tukemisessa. Tuki toimii vastavetona lankavedolle. TUOTE 41/45 31V Johde-väli 597 Sivutuki (AL) 591 Alatuki Muurauksen myöhemmässä vaiheessa voidaan vaihtaa kiinnitysosat-vaihto settiin ( V). Kiinnityskulma 45 AL-johteeseen nähden

21 Muut tuotteet sivu 6/6 Tuotenimi ja nro Tuotekuva Käyttöpaikka / lisätietoa V-5414 kaksisuuntainen SOLA-vesivaaka 14cm Kaksisuuntaisen SOLA-vesivaa an (made in USA, patentoitu) voit kiinnittää AL-muurausjohteeseen. hands free eli kädet jäävät vapaaksi asentamiselle. Helpottaa asennusta: Vaa alla näkee AL-johteen suoruuden molempiin suuntiin kerralla kohdalle. 991 Mittatikku 9921 Merkintätussi 9922 Puhdistusaine 9923 Puhdistusliina 993 Vararuuvilaatikko 994 Käyttöohjevihko 995 * Aloituspaketti Varmista tarkkuus pitkällä vesivaa alla. Mittatikulla voidaan mitata väliseinämuurauksissa Johde-alaosa (31A tai 31AK) oikealle paikalle. Katso käyttöohje. Merkintätussi on sprii-liukoinen ohutkärkinen tussi. Puhdistusaine on 1dl pullossa (sopii taskuun) Esim vahva tuulilasinpesuneste (Lasol) soveltuu myös. Poistaa sprii-liukoisen tussin. Mahtuu taskuun. Puhdistusliinalla pyyhit tarpeettomat tiilijaot pois. Vararuuvilaatikko sisältää valikoiman johteissa olevia ruuveja. = TÄMÄ VIHKO! Käyttöohjevihkosta löydät AL-Muurausjohteen peruskäyttöpaikkojen asennusohjeet. Pyydä tarvitsemasi määrä 0,-. Aloituspaketti sisältää tuotteet 9921 merkintätussi x puhdistusaine pullo (1dl) 9923 puhdistusliina 993 vararuuvilaatikko 994 käyttöohjevihko 0-PALA Kuljetus ja pakkauslaatikko Tuotteemme pakataan rahtia tai kuljetusta varten muovisiin säilytys/kuljetuslaatikoihin. Orthexin laatikko voi pinota päällekkäin / tyhjänä sisäkkäin. Kätevä säilytyslaatikko osille! Muista ilmoittaa, mikäli haluat tuotteet pahvilaatikkoon pakattuna

22 MUURAUSJOHDE pieniä vihjeitä Keräämme tälle sivulle käyttäjien havaitsemia pieniä käteviä vihjeitä muurausjohteen käytöstä, olisiko sinulla joku? Tässä muutama käyttäjäkunnasta tullut 1.) Kun kiinnität seinälevyä (tuote 33) betonisokkeliin. Tee 5mm poralla reikä ja lyö kaksi 5 naulaa reikään ja taita naulat. Seinälevy pysyy hyvin kiinni. (ei tarvitse proppuja/ruuveja) 2.) Kun kiinnität seinälevyä (tuote 33) valmiiseen tiilimuuraukseen. Kiinnitä kolmesta kiinnikkeestä: kahdesta vaakasaumaan, yhdestä pystysaumaan: ei tarvitse rikkoa tiiltä. 3.) Saat kätevän lampputelineen osista, kun yhdistät 31V P. 31V osan kiinnität AL-johteeseen, sitten kiinnität kulman 3230 ja kulmaan 31P kappaleen. Saat kiinnitettyä halogeni-valaisimen 31P kappaleen kiristysruuviin. Omia muistiinpanoja:

23 Omia muistiinpanoja:

24 VÄLISEINÄOHJAIN Käytetään muurauksen linjaamiseen liitossaumoissa: väliseinä-, julkisivu- ja runkomuurauksissa niin korkeissa kuin matalissakin rakenteissa. VÄLISEINÄOHJAIN = + VS-kisko + VS-ramla + VS-langansiirto-osa + kiinnikkeet

25 VÄLISEINÄOHJAIN

26 VÄLISEINÄOHJAIN - väliseinämuuraus sivu 1/2 käyttöohje päivitetty 4/ VÄLISEINÄOHJAIMEN OSAT: VS-Kisko VS-Ramla-muuraus (723) Langansiirto-osa (711ja 712) Saatavana myös: VS-Ramla-ohutsaumamuuraus (724) 4. LISÄKSI TARVITSET: Mitta Sprii-liukoinen merkintätussi (9921) Vesivaaka Pora + poranteriä Kiinnikkeet taustamateriaalin mukaan Vasara/akkukone tms. riippuen valitusta kiinnikkeestä ja kiinnitystavasta Linjalankaa 5. kiinnitysreiät keskilinja Kiskon kiinnitystä helpottavat pyöreät ja soikeat reiät, keskilinja näkyy niistä. Tarvittaessa kiskon voi lyhentää rautasahalla, jatkaminen onnistuu asentamalla kiskoja peräkkäin. Valitse kisko 5 varastomitasta: 2,50 m (70250) 2,70 m (70270) 3,00 m (70300) 3,25 m (70325) 3,50 m (70350) Valitse huonekorkeutta lyhyempi kisko. Kisko voi olla muurattavan tiilen korkeuden verran irti lattiasta ja katosta. 6. Mittaa ja merkitse tulevan muurattavan seinän keskilinja. 7. Esimerkiksi: jos huonekorkeus on 3,75m, valitse kisko näin: 2,5m + (½ x 2,5m) ei tule hukkaa! 8. ramlareiät Aloita kiinnittäminen pyöreästä reiästä noin puolestavälistä kiskoa. 9. Valitse kiinnitystavaksi esim. Naula-ankkuri 4,8x26mm, hitsaaminen, ruuvaaminen yms. taustamateriaalin mukaan. Ensimmäisen kiinnikkeen jälkeen tarkista pystysuoruus. Vähintään joka toinen kiinnitys pyöreästä reiästä. Kiinnitysväli max. 40cm. Merkitse tiilijako kiskoon. Nyt muurausmesta on valmis: siisti ja taatusti suora!

27 VÄLISEINÄOHJAIN - väliseinämuuraus sivu 2/2 käyttöohje päivitetty 4/ Langansiirto-osia on kaksi mallia nro 1 (711) nro 2 (712) 1. Runko kappale (791) on molemmissa sama 2. T-ohjain. Kaksi mallia: 5 cm korkea (646) (kuva 11,13) 7 cm korkea (647) (kuva 14) 3. Korkeuden säätöruuvi 4. Kiskoon kiinnitys ruuvi: langansiirto-osa voidaan kiinnittää kiskoon väliltä (kuva 12) 5. T-ohjaimen säätöruuvi: lankalinja voidaan säätää haluttuun kohtaan valitulle puolelle kiskoa 6. Lankaruuvi ja prikka 7. Lankaura 13. Langansiirto-osa nro 1 (711) (791) Langansiirto-osa nro 2 (712) Langansiirto-osan voit kiinnittää kiskoon väliltä = ei tarvitse pujottaa. 15. (646) tiilijako 711= Runkokappale (791) + T-ohjain 5 cm korkea (646) 16. lankalinja tiilijako ja lankalinja samassa tasossa (647) tiilijako 712= Runkokappale (791) + T-ohjain 7 cm korkea (647) 17. Lähtösaumasta vakiolevyinen, kun muurari muuraa tiilen ns. kuivana kiskoa vasten. lankalinja tiilijaon ja lankalinjan ero 9 cm Laita linjalanka lankaruuvin ja prikan alle: lanka kulkee lankaruuvista ylös lankauraan ja takakautta alas toiseen lankauraan. 70 mm mm VS-Kisko kuumasinkitty teräs ainevahvuus 1mm profiilikorkeus 13 mm leveys 70 mm VS-Ramla -muuraus 4 mm sinkitty taivutettu teräslanka pituus 25 cm Ramloja (723 tai 724) ei tarvitse esikiinnittää, vaan muurari nipsauttaa ramlat kiskoon. Soikeiden ramlareikien ansiosta ramlat sattuvat aina saumaan, eikä ramlaa tarvitse taivutella. Lähtösauma voidaan huolitella seinän molemmilta puolilta kerralla kuntoon - erittäin hyvä sekä saumatuissa, että tasoiteseinissä! EI JÄLKITYÖTÄ! VS-Ramla - ohutsaumamuuraus 3 mm sinkitty taivutettu teräslanka pituus 20 cm Langansiirto-osat sähkösinkitty teräs

28 OVIAUKKO-OHJAIN Käytetään muurausaikaisena tukena: väliseinä-, julkisivu- ja runkomuurauksissa niin oviaukoissa kuin isoissa ikkuna-aukoissakin. Leveys (b) ylähahlo Korkeus (h) vinotuki Kulkutie voidaan vapauttaa avaamalla vinotuki! alajalas Kätevä kuljetuskoko, paino vain noin 10 kg!

29 OVIAUKKO-OHJAIN käyttöohje sivu 1/1 päivitetty 02/ Mittaa oviaukon paikka ja tee oviaukon leveyden mittainen ylityspuu esim. 2 x5. Huomioi, että ylityspuun tulee kestää notkumatta aukon päälle muurattavien tiilien paino. Tarvittaessa asenna kaksi oviaukko-ohjainta vierekkäin Alajalaksen voit kiinnittää 4 eri tavalla: Tapa 1. Proppaus + kiinnike Oviaukko-ohjaimen Leveys (b) säädettävissä portaattomasti 7,5 cm 1,3m Korkeus (h) säädettävissä portaattomasti 1,45m 2,2m 4. Tapa 2. Oviaukon levyinen lauta alajalasten alle. Voit ruuvata laudan jalasten reijistä oviaukko-ohjaimeen kiinni. Levitä oviaukko-ohjain tulevan oviaukon kohdalle ja kiinnitä puu ylähahloon siipiruuvien avulla. 5. Tapa 3. Oviaukon leveys 5cm lauta alajalasten väliin. Huomioi lattiassa mahdollisesti oleva lattialämmitys! 6. Tapa 4. Tiilet alajalasten väliin tueksi. 7. Oviaukko-ohjaimen saat vakautettua alajalaksissa olevilla 8x50 siipiruuvien avulla. (mikäli lattiassa on esim. pieniä epätasaisuuksia). 8. Pystysuoraan asennuksen teet vinotuesta. Kiristä lopuksi siipiruuvi. 9. Korkeussäädön voi tehdä portaattomasti. Lukitse korkeussäätö ensin siipiruuvista käsin kiristämällä, sitten varmistusmutterista 13mm lenkkiavaimella. Oviaukko-ohjain seisoo omilla jalaksillaan, eikä tarvitse erillistä sivuttaistuentaa. Kun oviaukko-ohjaimen molemmin puolin on muurattu noin 5 tiilivarvia, vinotuen voi "aukaista", kulkutie vapautuu!

30 Omia muistiinpanoja:

31 Omia muistiinpanoja:

32 Mikäli jokin asia jäi askarruttamaan tai mietityttämään, soita tai tule käymään! Olemme täällä Amutekissa Sinua varten! AMUTEK TUOTTEITA MUURAUKSIIN AMUTEK OY Uranuksenkuja VANTAA Puh Fax GSM Amutek Oy, pp
