1 TIMANTTIREIKÄSAHAT

2 Timanttireikäsahat Reikien työstäminen koviin keraamisiin materiaaleihin ei perinteisesti ole ollut mahdollista ilman kalliita erikoiskoneita ja -työkaluja. Tästä huolimatta erilaiset kuivapuristelaatat sekä mm. graniitti ovat kasvattaneet jatkuvasti suosiotaan myös kotien sisustuksessa. Kovien laattojen halkaisu onnistuu kyllä pienellä harjoittelulla ja hyvällä laattaleikkurilla, mutta reiät ruuveille, läpivienneille ja LVI-kalusteille ovat olleet monella työmaalla ylitsepääsemätön haaste. Nyt olemme tuoneet markkinoille ensimmäisen timanttihammastuksella varustetun valikoiman reikäsahoja, jotka sopivat tavanomaisiin reikäsahaistukoihin sekä porakoneisiin. Reikäsahojemme valikoimaa täydentävät myös timanttiporat, joilla on mahdollista työstää pienemmät reiät esim. ruuveille. Magnum-timanttisahalla sekä perustiedoilla oikeista menetelmistä onnistuu reikä kovimpiinkin keraamisiin sisustusmateriaaleihin! Timantti on kovin tunnettu materiaali Timanttihammastus valmistetaan istuttamalla erittäin kovia synteettisiä timantteja terän kärkeen nauhaksi juotettuun metalliin. Laboratoriossa valmistettujen timanttien etu luonnontimantteihin on niiden tasalaatuisuus (kovuus) sekä alhainen hinta. Lisäksi työkaluissa käytettäviltä timanteilta ei vaadita suurta kokoa eikä puhtaan kirkasta väriä, jotka ovat tietysti erityisen haluttuja ominaisuuksia korukivissä. Uritettu timanttihammastus Segmentoitu timanttihammastus Suuri jätteenpoistoaukko Teräksinen runko puhdistusaukoilla Timanttihammastuksen segmentointi helpottaa sahan jätteenpoistoa sekä tehostaa terän jäähdytystä. Timanttiporissa varsinainen segmentointi ei ole pienen koon takia mahdollinen, mutta niiden hammastus on uritettu samoista syistä. Timanttisahojen vesijäähdytys Kaikkeen mekaaniseen työstöön vaikuttava kitka synnyttää lämpöä, joka muuttaa sekä työstettävän materiaalin että työkalun ominaisuuksia. Yleisesti ottaen kuumeneminen on aina haitallista ja siksi sitä kannattaa ehkäistä erityisillä toimenpiteillä. Onneksi timanttityökalujen sekä niillä työstettävien materiaalien jäähdytykseen soveltuu hyvin vesi, joten jäähdytyksen järjestäminen on useimmiten kohtuullisen helppoa. Timanttityökalun kuumeneminen vaikuttaa ennen kaikkea terän juotinmetalliin. Metalli pehmenee lämpötilan noustessa, kuluu helpommin pois ja johtaa timanttien irtoamiseen terästä. Jäähdytys pidentää siksi työkalujen käyttöikää huomattavasti ja sen merkitys korostuu erityisesti kovilla materiaaleilla. Työstettäessä erittäin kovia materiaaleja, kuten esim. porcellanato-laattoja tai graniittia, on vesijäähdytys ensiarvoisen tärkeää. Jäähdytys vaikuttaa hyödyllisesti myös työstettävään materiaaliin. Kuumuus aiheuttaa siinä laajenemista sekä jännityksiä jotka näkyvät yleensä epäsiistinä leikkuujälkenä. Pahimmillaan lämpölaajeneminen voi rikkoa työstettävän kappaleen kokonaan. Erityinen ongelma tämä on ohuissa tai hauraissa materiaaleissa; esim. tavallinen lasi ei siedä äkillistä lämpölaajenemista juuri lainkaan. Vesijäähdytyksellä on reikäsahauksessa vielä yksi merkittävä etu: leikkuupöly poistuu urasta helpoiten juuri veden mukana. Jos pöly jää uraan, hidastaa se oleellisesti leikkuuta sekä lisää kitkasta johtuvaa kuumenemista.

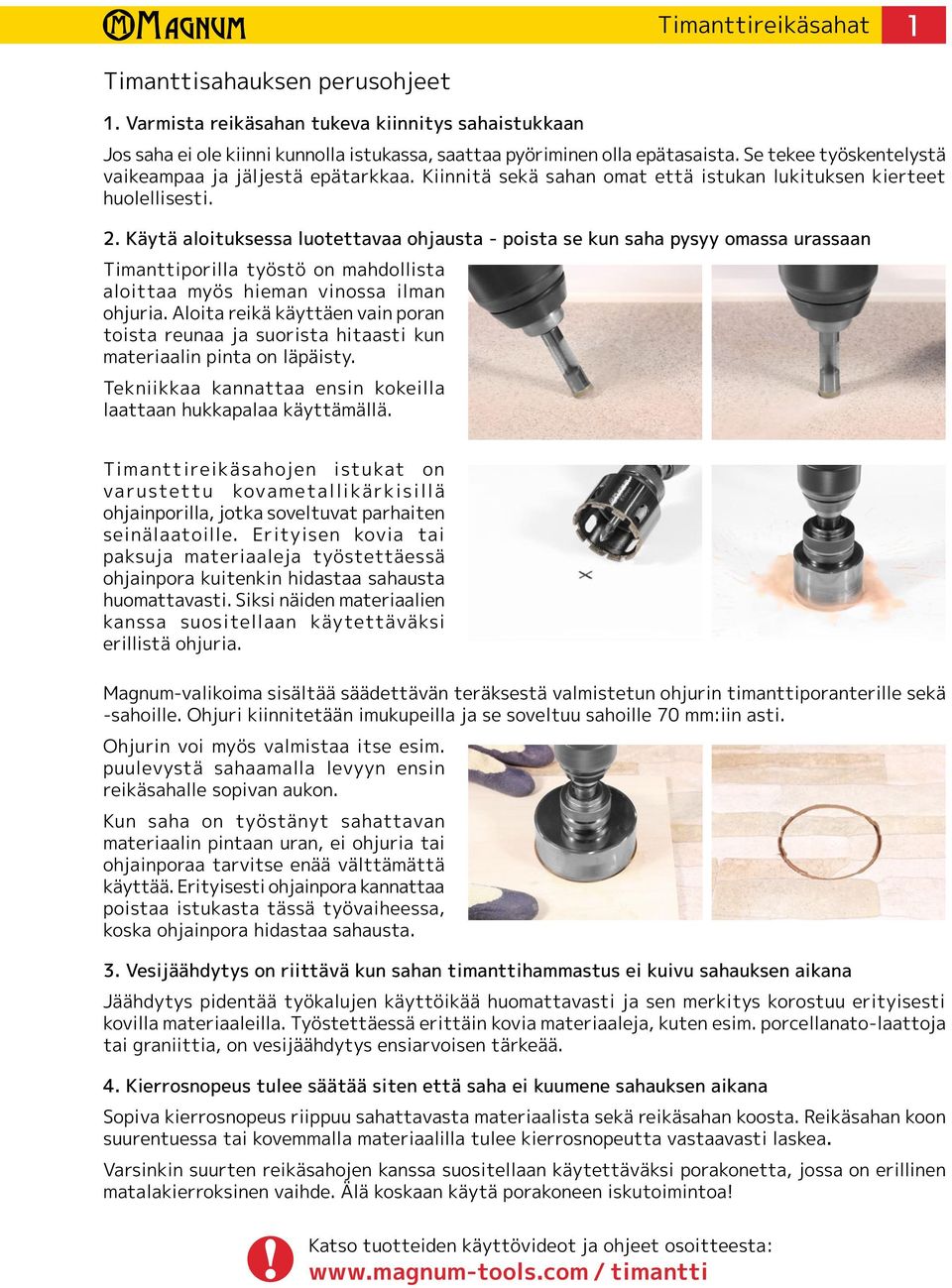

3 Timanttireikäsahat 1 Timanttisahauksen perusohjeet 1. Varmista reikäsahan tukeva kiinnitys sahaistukkaan Jos saha ei ole kiinni kunnolla istukassa, saattaa pyöriminen olla epätasaista. Se tekee työskentelystä vaikeampaa ja jäljestä epätarkkaa. Kiinnitä sekä sahan omat että istukan lukituksen kierteet huolellisesti. 2. Käytä aloituksessa luotettavaa ohjausta - poista se kun saha pysyy omassa urassaan Timanttiporilla työstö on mahdollista aloittaa myös hieman vinossa ilman ohjuria. Aloita reikä käyttäen vain poran toista reunaa ja suorista hitaasti kun materiaalin pinta on läpäisty. Tekniikkaa kannattaa ensin kokeilla laattaan hukkapalaa käyttämällä. Timanttireikäsahojen istukat on varustettu kovametallikärkisillä ohjainporilla, jotka soveltuvat parhaiten seinälaatoille. Erityisen kovia tai paksuja materiaaleja työstettäessä ohjainpora kuitenkin hidastaa sahausta huomattavasti. Siksi näiden materiaalien kanssa suositellaan käytettäväksi erillistä ohjuria. Magnum-valikoima sisältää säädettävän teräksestä valmistetun ohjurin timanttiporanterille sekä -sahoille. Ohjuri kiinnitetään imukupeilla ja se soveltuu sahoille 70 mm:iin asti. Ohjurin voi myös valmistaa itse esim. puulevystä sahaamalla levyyn ensin reikäsahalle sopivan aukon. Kun saha on työstänyt sahattavan materiaalin pintaan uran, ei ohjuria tai ohjainporaa tarvitse enää välttämättä käyttää. Erityisesti ohjainpora kannattaa poistaa istukasta tässä työvaiheessa, koska ohjainpora hidastaa sahausta. 3. Vesijäähdytys on riittävä kun sahan timanttihammastus ei kuivu sahauksen aikana Jäähdytys pidentää työkalujen käyttöikää huomattavasti ja sen merkitys korostuu erityisesti kovilla materiaaleilla. Työstettäessä erittäin kovia materiaaleja, kuten esim. porcellanato-laattoja tai graniittia, on vesijäähdytys ensiarvoisen tärkeää. 4. Kierrosnopeus tulee säätää siten että saha ei kuumene sahauksen aikana Sopiva kierrosnopeus riippuu sahattavasta materiaalista sekä reikäsahan koosta. Reikäsahan koon suurentuessa tai kovemmalla materiaalilla tulee kierrosnopeutta vastaavasti laskea. Varsinkin suurten reikäsahojen kanssa suositellaan käytettäväksi porakonetta, jossa on erillinen matalakierroksinen vaihde. Älä koskaan käytä porakoneen iskutoimintoa! Katso tuotteiden käyttövideot ja ohjeet osoitteesta: / timantti

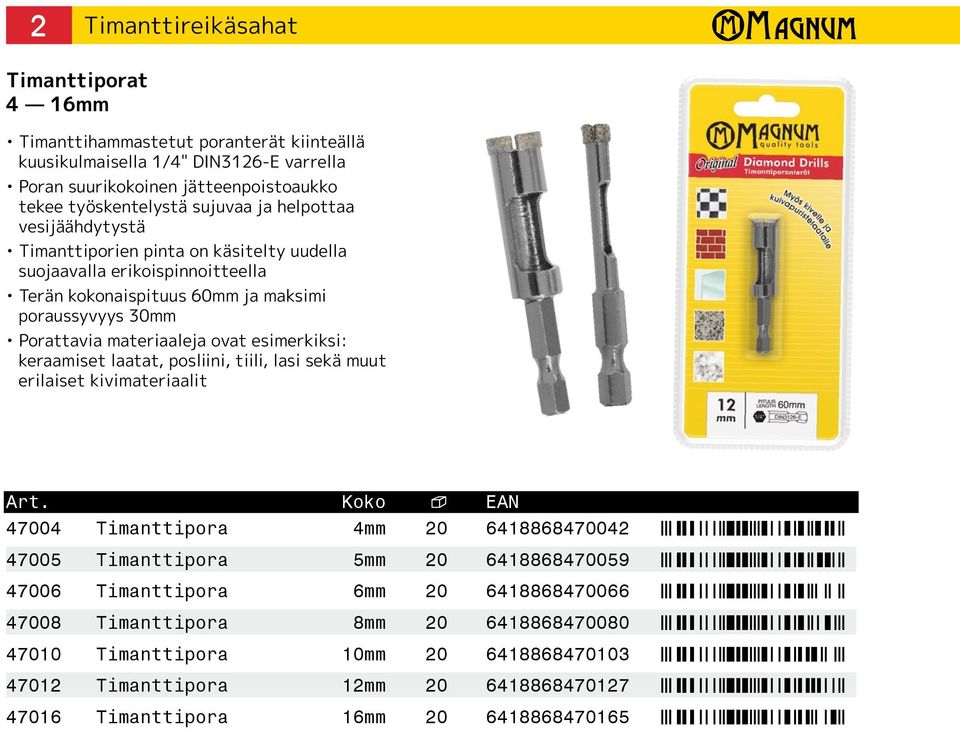

4 2 Timanttireikäsahat Timanttiporat 4 16mm Timanttihammastetut poranterät kiinteällä kuusikulmaisella 1/4" DIN3126-E varrella Poran suurikokoinen jätteenpoistoaukko tekee työskentelystä sujuvaa ja helpottaa vesijäähdytystä Timanttiporien pinta on käsitelty uudella suojaavalla erikoispinnoitteella Terän kokonaispituus 60mm ja maksimi poraussyvyys 30mm Porattavia materiaaleja ovat esimerkiksi: keraamiset laatat, posliini, tiili, lasi sekä muut erilaiset kivimateriaalit Timanttipora 4mm bii68-EHAAEC Timanttipora 5mm bii68-EHAAFJ Timanttipora 6mm bii68-EHAAGG Timanttipora 8mm bii68-EHAAIA Timanttipora 10mm bii68-EHABAD Timanttipora 12mm bii68-EHABCH Timanttipora 16mm bii68-EHABGF

5 Timanttireikäsahat 3 Timanttireikäsahat mm Segmentoidulla timanttihammastuksella varustettu reikäsaha keraamisille materiaaleille Soveltuu käytettäväksi tavanomaisten reikäsahaistukoiden kanssa Timanttireikäsahojen pinta on käsitelty uudella suojaavalla erikoispinnoitteella Maksimi sahaussyvyys 30mm Sahattavia materiaaleja ovat esimerkiksi: keraamiset laatat, posliini, tiili, lasi sekä muut erilaiset kivimateriaalit Timanttireikäsaha 20mm bii68-EHACAC Timanttireikäsaha 22mm bii68-EHACCG Timanttireikäsaha 25mm bii68-EHACFH Timanttireikäsaha 30mm bii68-EHADAB Timanttireikäsaha 35mm bii68-EHADFG Timanttireikäsaha 40mm bii68-EHAEAA Timanttireikäsaha 46mm bii68-EHAEGC Timanttireikäsaha 51mm bii68-EHAFBG Timanttireikäsaha 54mm bii68-EHAFEH Timanttireikäsaha 60mm bii68-EHAGAI Timanttireikäsaha 64mm bii68-EHAGEG Timanttireikäsaha 70mm bii68-EHAHAH Timanttireikäsaha 76mm bii68-EHAHGJ Timanttireikäsaha 86mm bii68-EHAIGI Timanttireikäsaha 95mm bii68-EHAJFA Timanttireikäsaha 105mm bii68-EHBAFG Timanttireikäsaha 114mm bii68-EHBBEI Timanttireikäsaha 127mm bii68-EHBCHI

6 4 Timanttireikäsahat Ohjainpora timanttireikäsahoille kovametallikärjellä Nelileikkuisen ohjainporan kärki on valmistettu kahdella ristikkäisellä teroitetulla kovametallipalalla Pora soveltuu parhaiten seinälaatoille ja tekee sahan kohdistamisesta erittäin helppoa Suunniteltu erityisesti Magnum-istukoille MGT-5 ja MGT-7 Erityisen kovia tai paksuja materiaaleja sahattaessa suositellaan käytettäväksi ohjainporan sijasta ohjuria Ohjainpora 8mm / 6.3mm bii68-EHEABJ Istukka timanttireikäsahoille MGT-5 Erityisesti timanttireikäsahoille mm suunniteltu istukka Istukka on varustettu kovametallikärkisellä ohjainporalla (tuote 47401) Kuusikulmainen 3/8" (9,5 mm) varsi, reikäsahan kiinnityskierre UNF 5/8" Istukka MGT mm bii68-EHEAFH Istukka timanttireikäsahoille MGT-7 Erityisesti timanttireikäsahoille mm suunniteltu istukka Erittäin tukeva kierrettävä sahan lukitus Istukka on varustettu kovametallikärkisellä ohjainporalla (tuote 47401) Kuusikulmainen 7/16" (11 mm) varsi, reikäsahan kiinnityskierre UNF 1/2" Istukka MGT mm bii68-EHEAHB

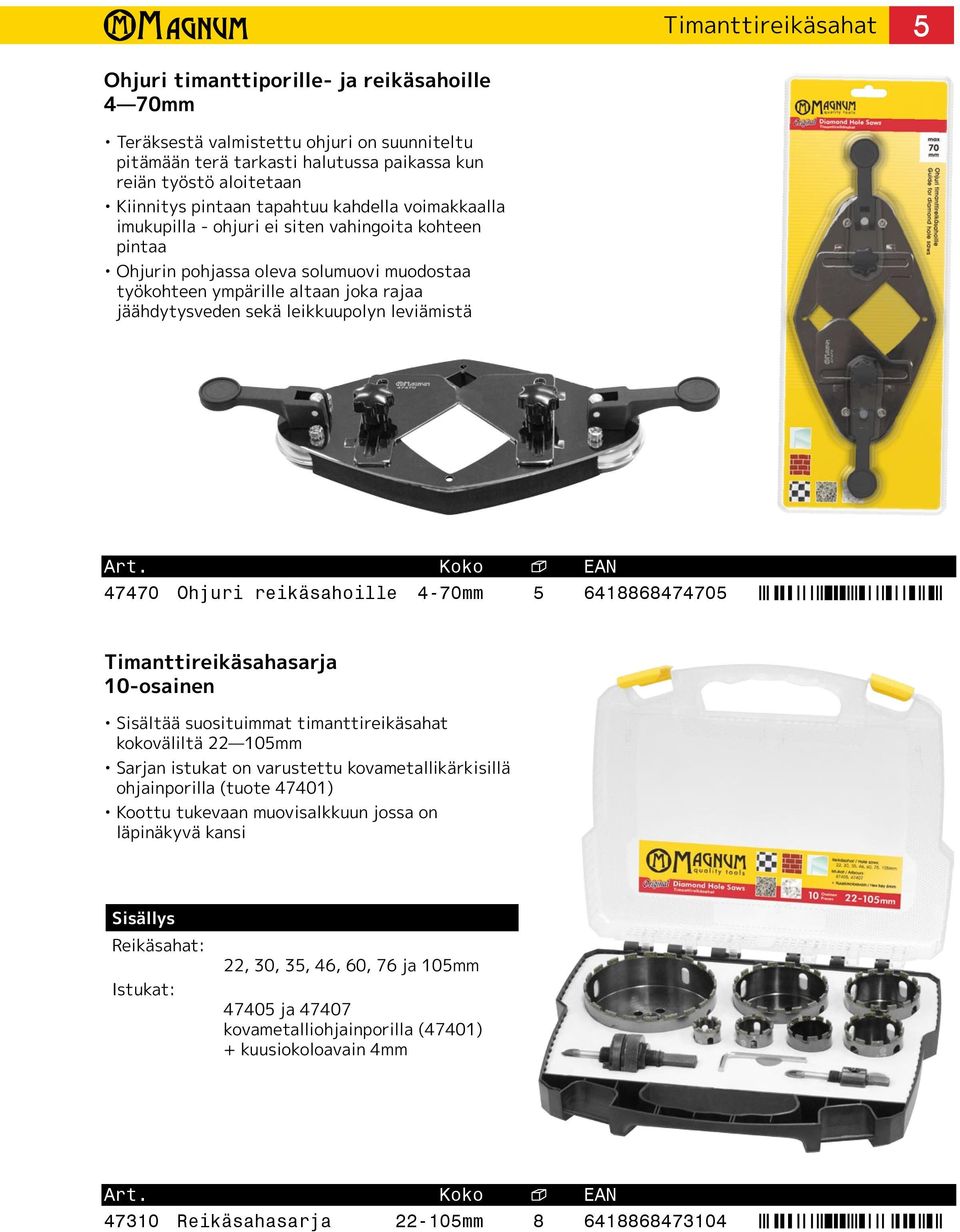

7 Timanttireikäsahat 5 Ohjuri timanttiporille- ja reikäsahoille 4 70mm Teräksestä valmistettu ohjuri on suunniteltu pitämään terä tarkasti halutussa paikassa kun reiän työstö aloitetaan Kiinnitys pintaan tapahtuu kahdella voimakkaalla imukupilla - ohjuri ei siten vahingoita kohteen pintaa Ohjurin pohjassa oleva solumuovi muodostaa työkohteen ympärille altaan joka rajaa jäähdytysveden sekä leikkuupolyn leviämistä Ohjuri reikäsahoille 4-70mm bii68-EHEHAF Timanttireikäsahasarja 10-osainen Sisältää suosituimmat timanttireikäsahat kokoväliltä mm Sarjan istukat on varustettu kovametallikärkisillä ohjainporilla (tuote 47401) Koottu tukevaan muovisalkkuun jossa on läpinäkyvä kansi Sisällys Reikäsahat: Istukat: 22, 30, 35, 46, 60, 76 ja 105mm ja kovametalliohjainporilla (47401) + kuusiokoloavain 4mm Reikäsahasarja mm bii68-EHDBAE
