1 TUOTELUETTELO 2006 Betoni Levanto Oy Teollisuustie Kauniainen Myynti (09) P. (09) F. (09)

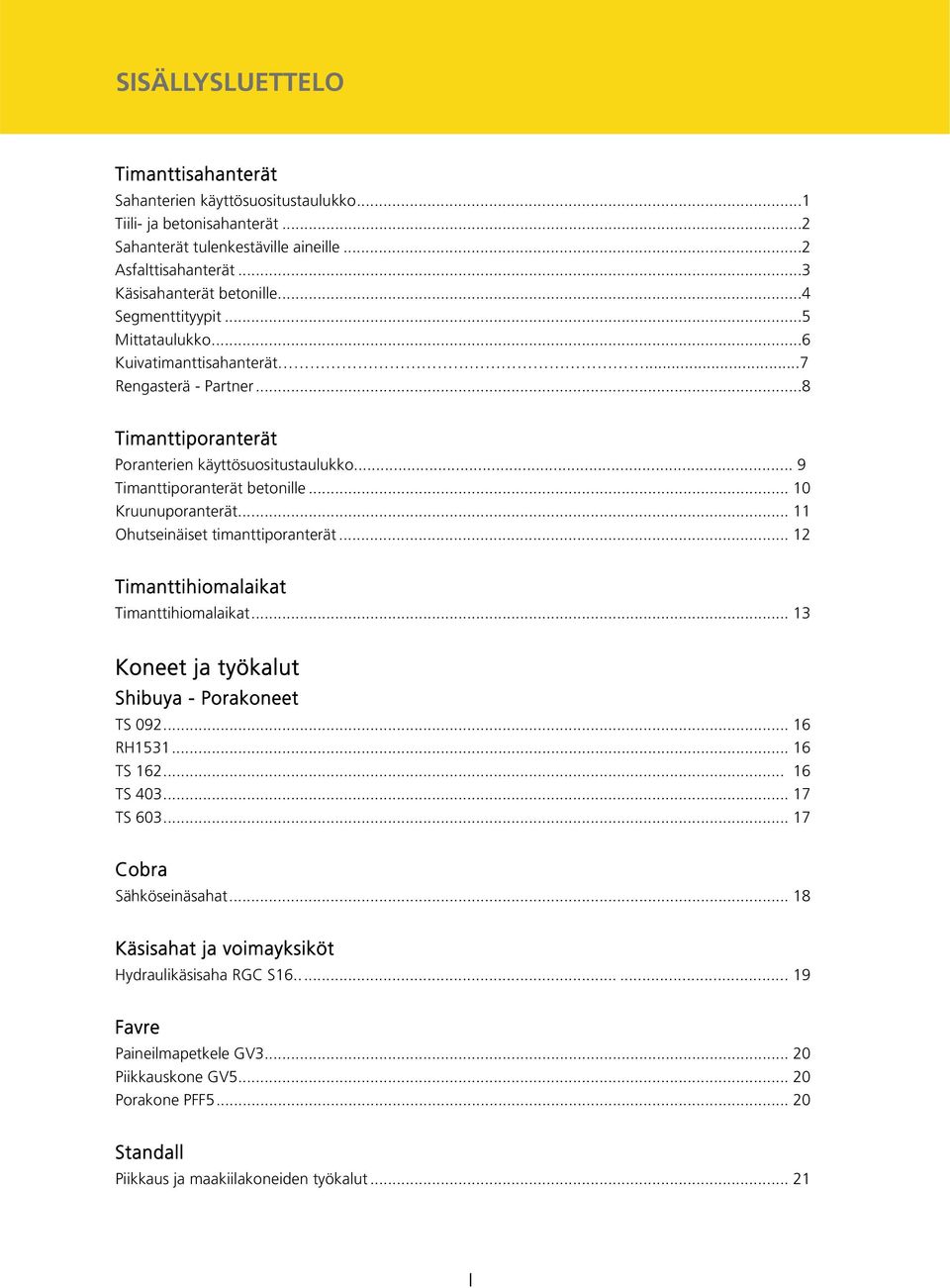

2 SISÄLLYSLUETTELO Timanttisahanterät Sahanterien käyttösuositustaulukko...1 Tiili- ja betonisahanterät...2 Sahanterät tulenkestäville aineille...2 Asfalttisahanterät...3 Käsisahanterät betonille...4 Segmenttityypit...5 Mittataulukko...6 Kuivatimanttisahanterät...7 Rengasterä - Partner...8 Timanttiporanterät Poranterien käyttösuositustaulukko... 9 Timanttiporanterät betonille Kruunuporanterät Ohutseinäiset timanttiporanterät Timanttihiomalaikat Timanttihiomalaikat Koneet ja työkalut Shibuya - Porakoneet TS RH TS TS TS Cobra Sähköseinäsahat Käsisahat ja voimayksiköt Hydraulikäsisaha RGC S Favre Paineilmapetkele GV Piikkauskone GV Porakone PFF Standall Piikkaus ja maakiilakoneiden työkalut I

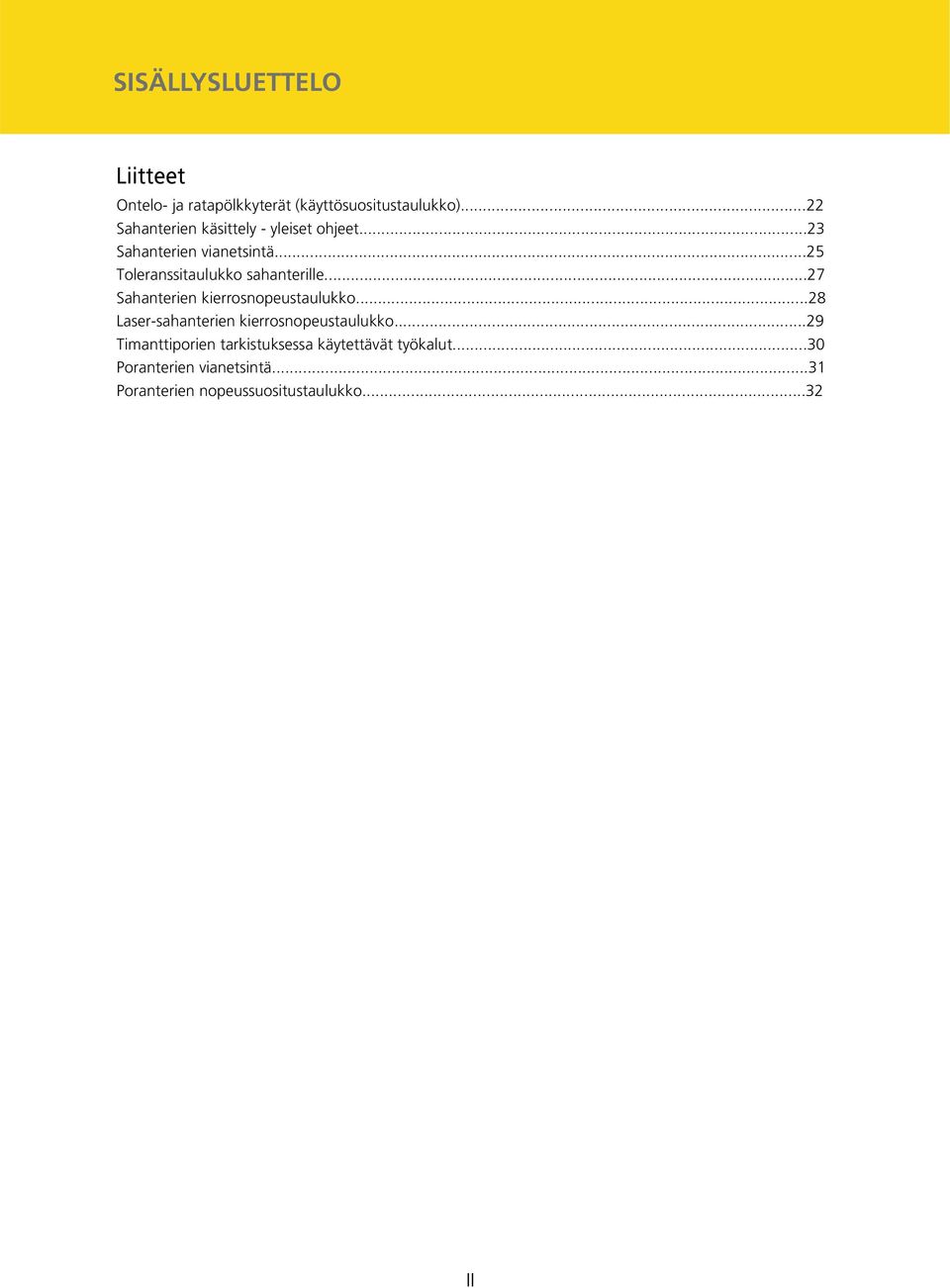

3 SISÄLLYSLUETTELO Liitteet Ontelo- ja ratapölkkyterät (käyttösuositustaulukko)...22 Sahanterien käsittely - yleiset ohjeet...23 Sahanterien vianetsintä...25 Toleranssitaulukko sahanterille...27 Sahanterien kierrosnopeustaulukko...28 Laser-sahanterien kierrosnopeustaulukko...29 Timanttiporien tarkistuksessa käytettävät työkalut...30 Poranterien vianetsintä...31 Poranterien nopeussuositustaulukko...32 II

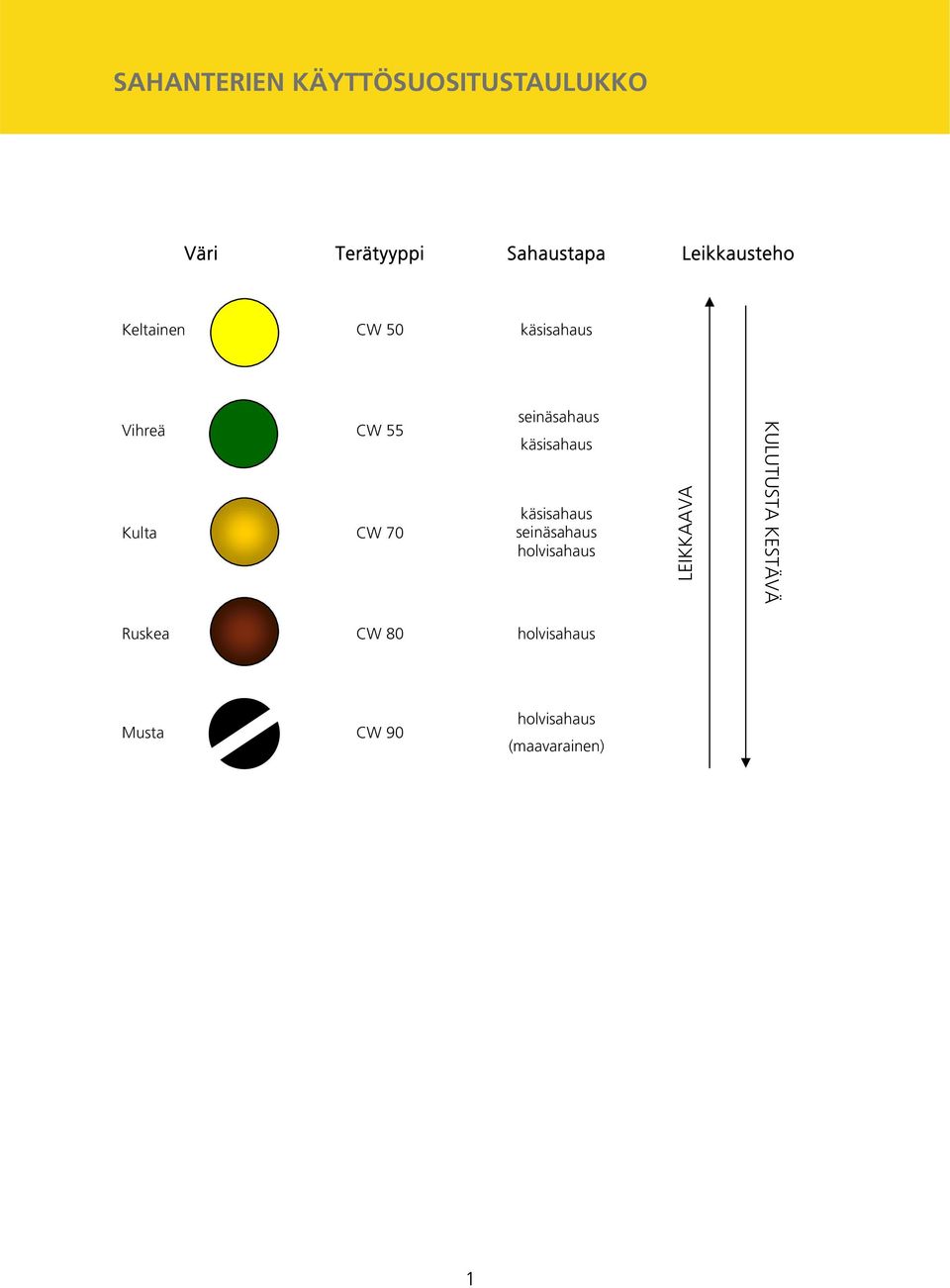

4 SAHANTERIEN KÄYTTÖSUOSITUSTAULUKKO Väri Terätyyppi Sahaustapa Leikkausteho Keltainen CW 50 käsisahaus Vihreä CW 55 Kulta CW 70 seinäsahaus käsisahaus käsisahaus seinäsahaus holvisahaus LEIKKAAVA KULUTUSTA KESTÄVÄ Ruskea CW 80 holvisahaus Musta CW 90 holvisahaus (maavarainen) 1

5 TIILI- JA BETONISAHANTERÄT - S JA N SAHANTERÄT TULENKESTÄVILLE AINEILLE - SR JA NR Tiilen, betonin ja tulenkestävien aineiden sahaukseen pöytäsahoilla S = kuluttaville aineille esim. tiilelle N = kovemmille materiaaleille kuten betonille R = tulenkestäville materiaaleille Tyyppi Terän Segmentin mitat (mm) Segm. merkintä L W X kpl S , SR , N , S , SR , N , S , SR , N , S , NR , L = pituus W = leveys X = korkeus 2

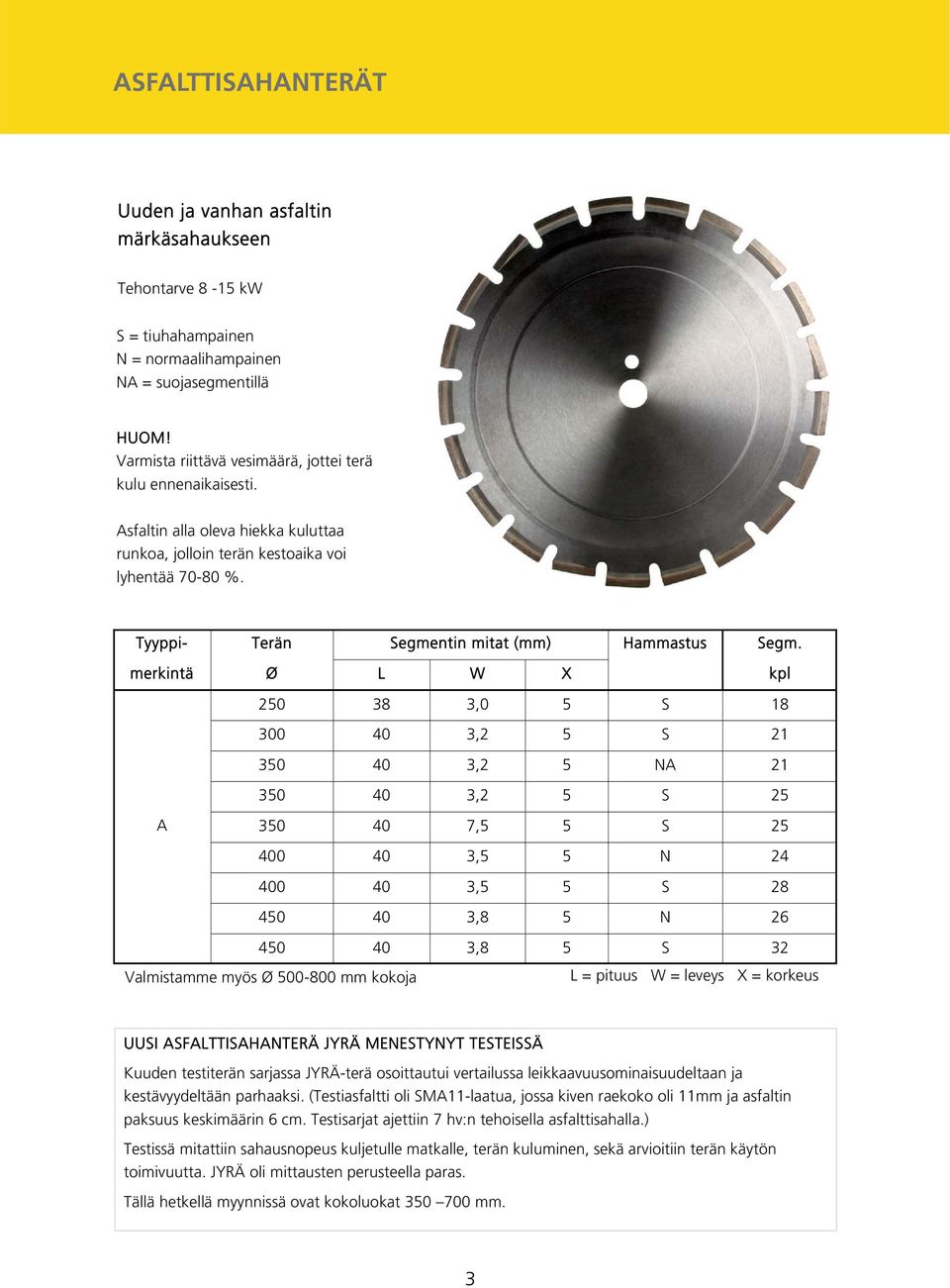

6 ASFALTTISAHANTERÄT Uuden ja vanhan asfaltin märkäsahaukseen Tehontarve 8-15 kw S = tiuhahampainen N = normaalihampainen NA = suojasegmentillä HUOM! Varmista riittävä vesimäärä, jottei terä kulu ennenaikaisesti. Asfaltin alla oleva hiekka kuluttaa runkoa, jolloin terän kestoaika voi lyhentää %. Tyyppi- Terän Segmentin mitat (mm) Hammastus Segm. merkintä Ø L W X kpl ,0 5 S ,2 5 S ,2 5 NA ,2 5 S 25 A ,5 5 S ,5 5 N ,5 5 S ,8 5 N ,8 5 S 32 Valmistamme myös Ø mm kokoja L = pituus W = leveys X = korkeus UUSI ASFALTTISAHANTERÄ JYRÄ MENESTYNYT TESTEISSÄ Kuuden testiterän sarjassa JYRÄ-terä osoittautui vertailussa leikkaavuusominaisuudeltaan ja kestävyydeltään parhaaksi. (Testiasfaltti oli SMA11-laatua, jossa kiven raekoko oli 11mm ja asfaltin paksuus keskimäärin 6 cm. Testisarjat ajettiin 7 hv:n tehoisella asfalttisahalla.) Testissä mitattiin sahausnopeus kuljetulle matkalle, terän kuluminen, sekä arvioitiin terän käytön toimivuutta. JYRÄ oli mittausten perusteella paras. Tällä hetkellä myynnissä ovat kokoluokat mm. 3

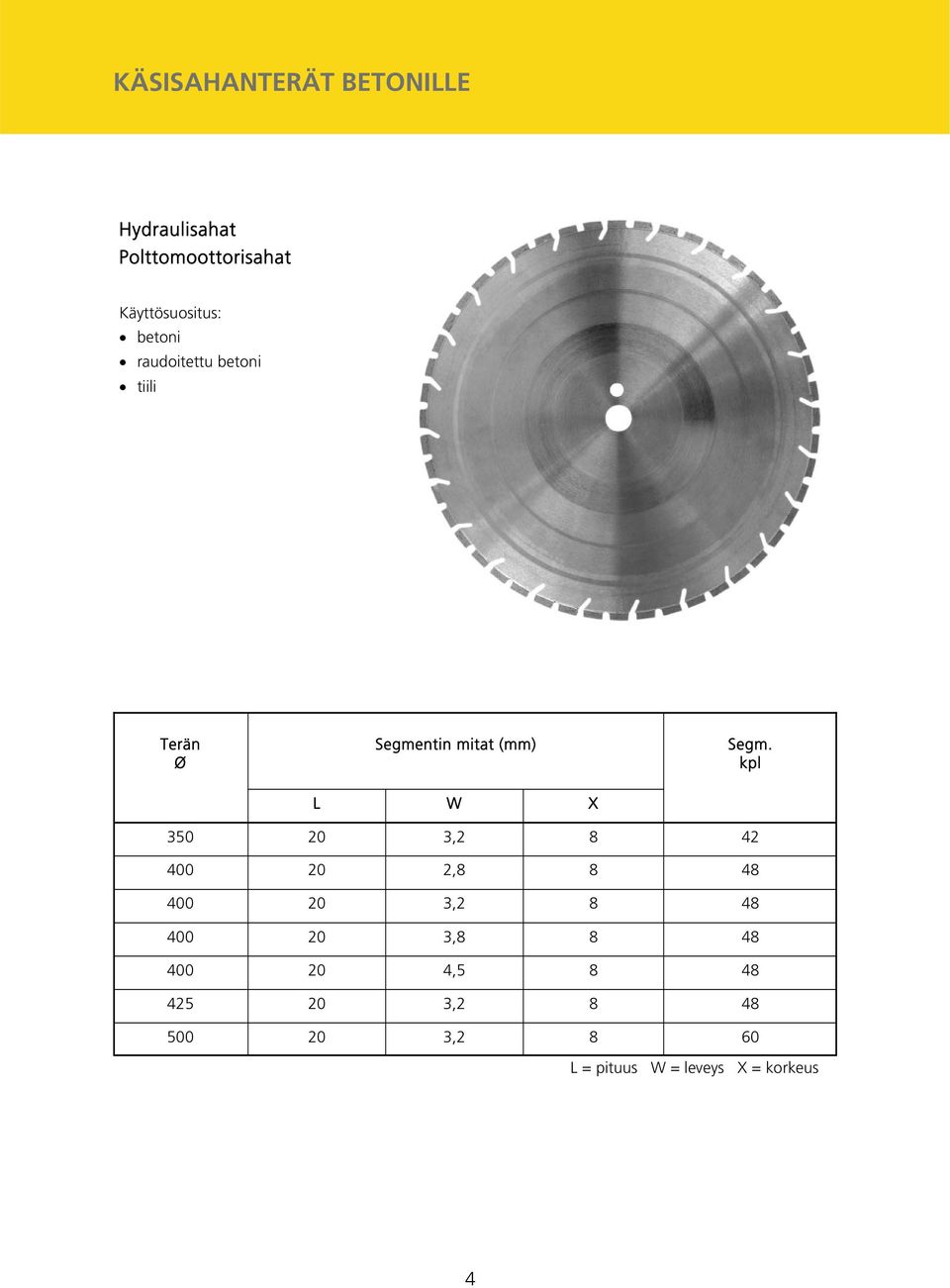

7 KÄSISAHANTERÄT BETONILLE Hydraulisahat Polttomoottorisahat Käyttösuositus: betoni raudoitettu betoni tiili Terän Ø Segmentin mitat (mm) Segm. kpl L W X , , , , , , , L = pituus W = leveys X = korkeus 4

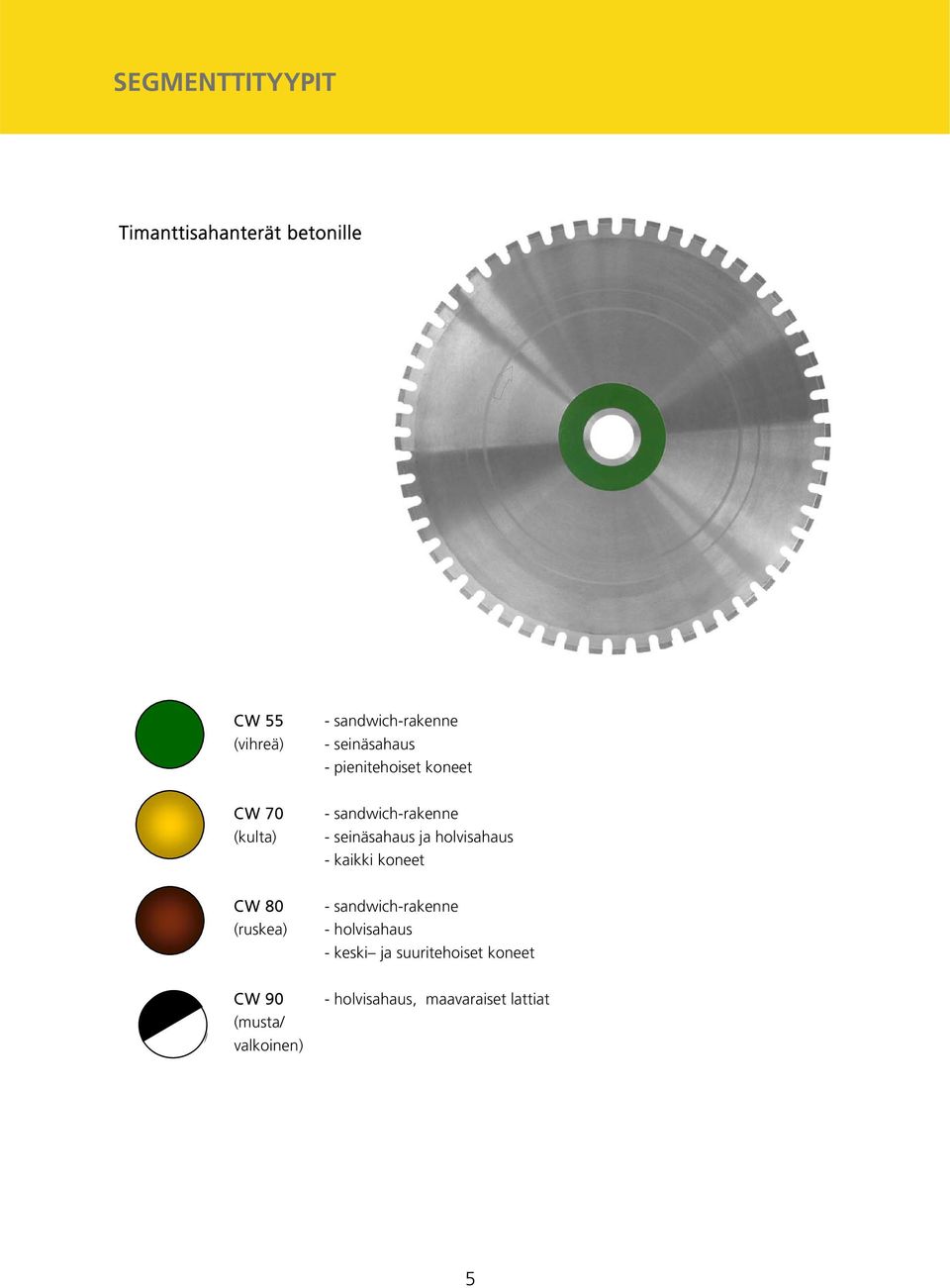

8 SEGMENTTITYYPIT Timanttisahanterät betonille CW 55 (vihreä) - sandwich-rakenne - seinäsahaus - pienitehoiset koneet CW 70 (kulta) - sandwich-rakenne - seinäsahaus ja holvisahaus - kaikki koneet CW 80 (ruskea) - sandwich-rakenne - holvisahaus - keski ja suuritehoiset koneet CW 90 (musta/ valkoinen) - holvisahaus, maavaraiset lattiat 5

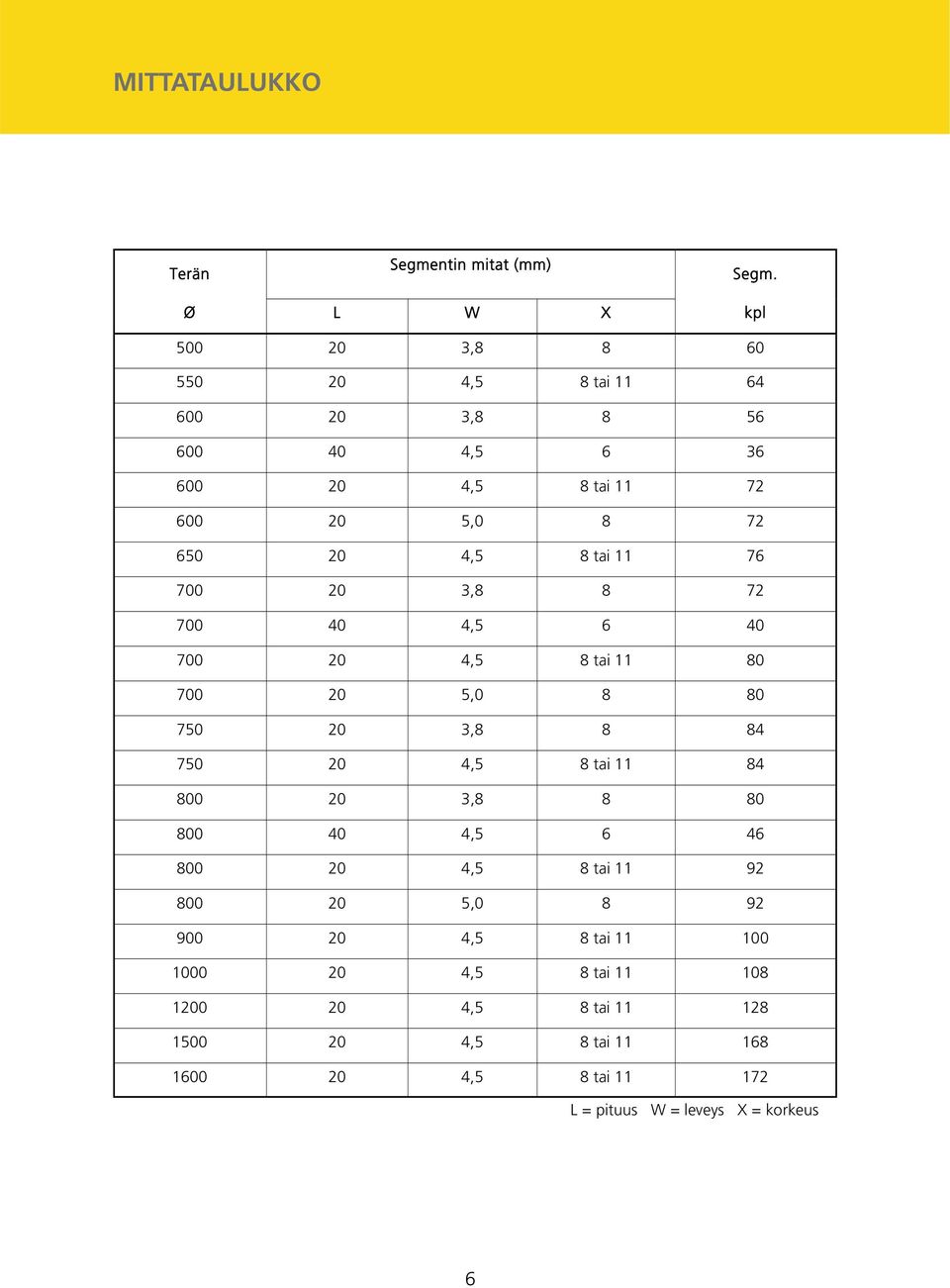

9 MITTATAULUKKO Terän Segmentin mitat (mm) Segm. Ø L W X kpl , ,5 8 tai , , ,5 8 tai , ,5 8 tai , , ,5 8 tai , , ,5 8 tai , , ,5 8 tai , ,5 8 tai ,5 8 tai ,5 8 tai ,5 8 tai ,5 8 tai L = pituus W = leveys X = korkeus 6

10 KUIVATIMANTTISAHANTERÄT Teräkoko Ø Tyyppimerkintä TigerShark Rookie 125 x 2,2 x 22,2 230 x 2,4 x 22,2 300 x 2,8 x 25,4 350 x 2,8 x 25,4 356 x 3,2 x 25,4 406 x 3,2 x 25,4 450 x 3,2 x 25,4 514 x 3,6 x 25,4 514 x 3,8 x 25,4 616 x 4,2 x 25,4 TigerShark Jatkuvakehäiset timanttilaikat Tyyppimerkintä Teräkoko Ø WOB 85 x 1,2 x 15,0 125 x 1,6 x 22,2 180 x 1,6 x 22,2 180 x 1,6 x 25,4 200 x 1,6 x 25,4 230 x 1,6 x 25,4 230 x 1,6 x 30,0 250 x 2,0 x 30,0 300 x 2,2 x 30,0 300 x 2,4 x 30,0 350 x 2,2 x 30,0 450 x 2,5 x 30,0 Rookie WOB Asfalttisahanterä Tyyppimerkintä Teräkoko Ø 300 x 2,8 x 25,4 350 x 3,2 x 25,4 400 x 3,2 x 25,4 = varastotuote Asfalttisahanterä 7

11 RENGASTERÄ Rengasterät PQ = normaalille betonille/tiilelle NQ = kovalle betonille Rengasterä - Partner Tyyppimerkintä Teräkoko PQ NQ 360 x 4 x 8 = varastokoko 8

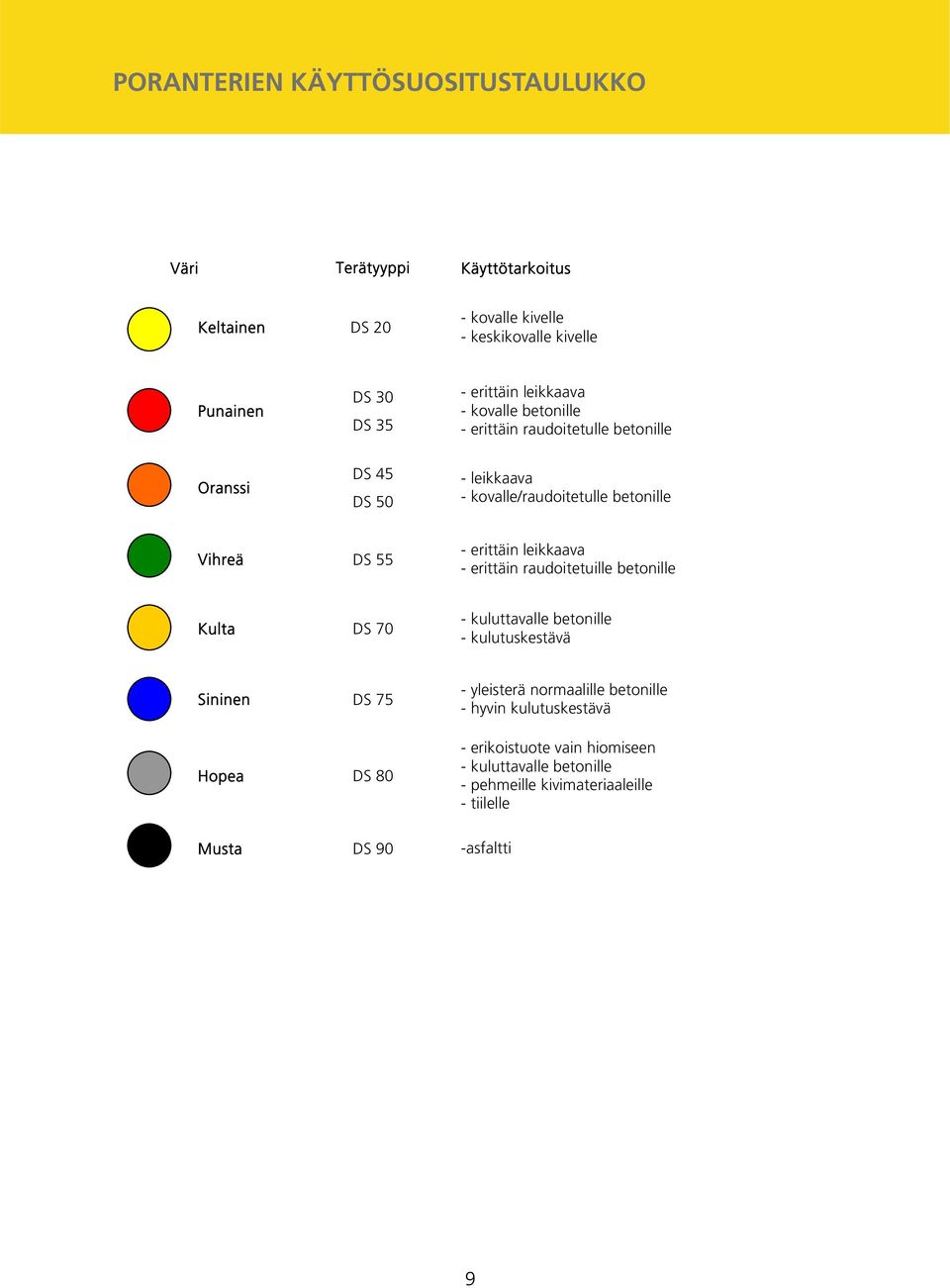

12 PORANTERIEN KÄYTTÖSUOSITUSTAULUKKO Väri Terätyyppi Käyttötarkoitus Keltainen DS 20 - kovalle kivelle - keskikovalle kivelle Punainen DS 30 DS 35 - erittäin leikkaava - kovalle betonille - erittäin raudoitetulle betonille Oranssi DS 45 DS 50 - leikkaava - kovalle/raudoitetulle betonille Vihreä DS 55 - erittäin leikkaava - erittäin raudoitetuille betonille Kulta DS 70 - kuluttavalle betonille - kulutuskestävä Sininen DS 75 Hopea DS 80 - yleisterä normaalille betonille - hyvin kulutuskestävä - erikoistuote vain hiomiseen - kuluttavalle betonille - pehmeille kivimateriaaleille - tiilelle Musta DS 90 -asfaltti 9

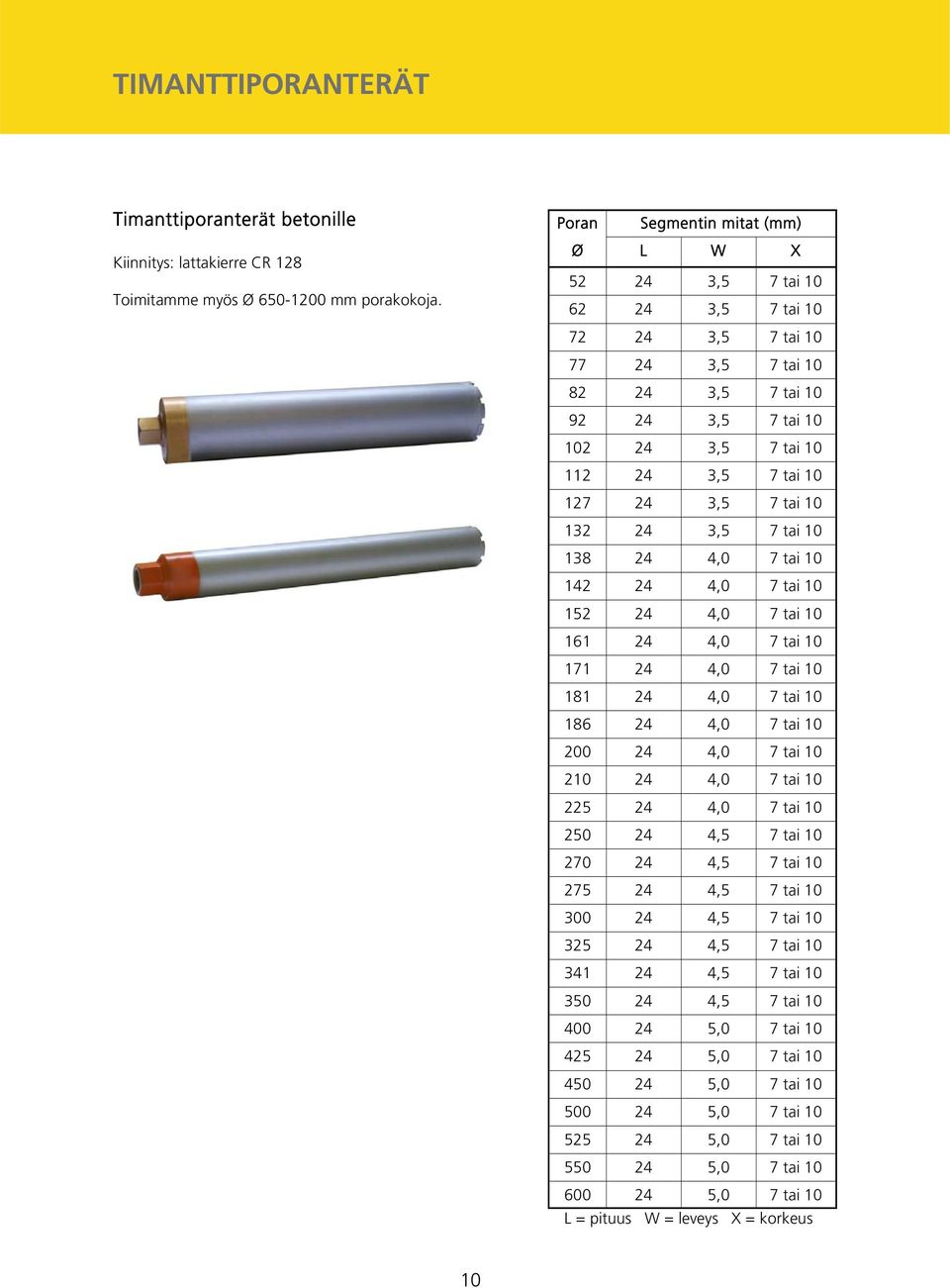

13 TIMANTTIPORANTERÄT Timanttiporanterät betonille Kiinnitys: lattakierre CR 128 Toimitamme myös Ø mm porakokoja. Poran Segmentin mitat (mm) Ø L W X ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,5 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai ,0 7 tai 10 L = pituus W = leveys X = korkeus 10

14 KRUUNUPORANTERÄT Konesyöttöiseen ja vesijäähdytteiseen poraukseen. Kiinnitys: lattakierre CR128 Koneen tehontarve vähintään 1.5 kw Raudoitetun betonin poraukseen Tyyppi Poran mitat (mm) Kruunun mitat (mm) Ø L Seinämä X , ,0 7 GD ,5 7 DS , , , ,5 7 L = pituus X = korkeus 11

15 OHUTSEINÄISET TIMANTTIPORANTERÄT Käsivaraiseen sekä konesyöttöiseen poraukseen Kiinnitys: R ½ Koneen tehontarve 1-1,5 kw Erittäin leikkaava segmentti Vesijäähdytys Valmistamme myös muita porakokoja ja pituuksia erikoistilauksesta. Tyyppi Poranterän mitat ( mm) Ø L W X , , ,0 7 HC ,0 7 DS , , , , , , , ,5 7 DS , , , , , ,5 7 L = pituus W=leveys X = korkeus 12

16 TIMANTTIHIOMALAIKAT Lattiahiomakoneille ja käsihiomakoneille Hiomalaikan kulutuskestävyyden lisääminen vaikuttaa suoraan hiontanopeuteen. Nyrkkisääntönä on, että hiomasegmentit pehmeälle betonille ovat kovat ja kovalle betonille pehmeät. Lattiatyyppi / käsiteltävä pinta Levannon värit ja järjestys Muovisidonnaisten timanttikoko ja järjestys Karkea Harmaa Vaaleanpunainen Mosaiikkibetoni Punainen, sininen, oranssi 200, 400 Vihreä Musta Graniitti Punainen, sininen, oranssi 200, 400, 800, 1500, 3000 ja kiillotus Punainen Keltainen Betoniliiman poisto Vihreä, musta - Ruskea Valkoinen Betonin hionta Mattoliimojen (piki, epoksi) poisto Vihreä, punainen, ruskea Harmaa, tarvittaessa musta - - Vaaleansininen Sininen Kulta Tasoitteiden poisto Harmaa, musta - Hieno Lila Oranssi 13

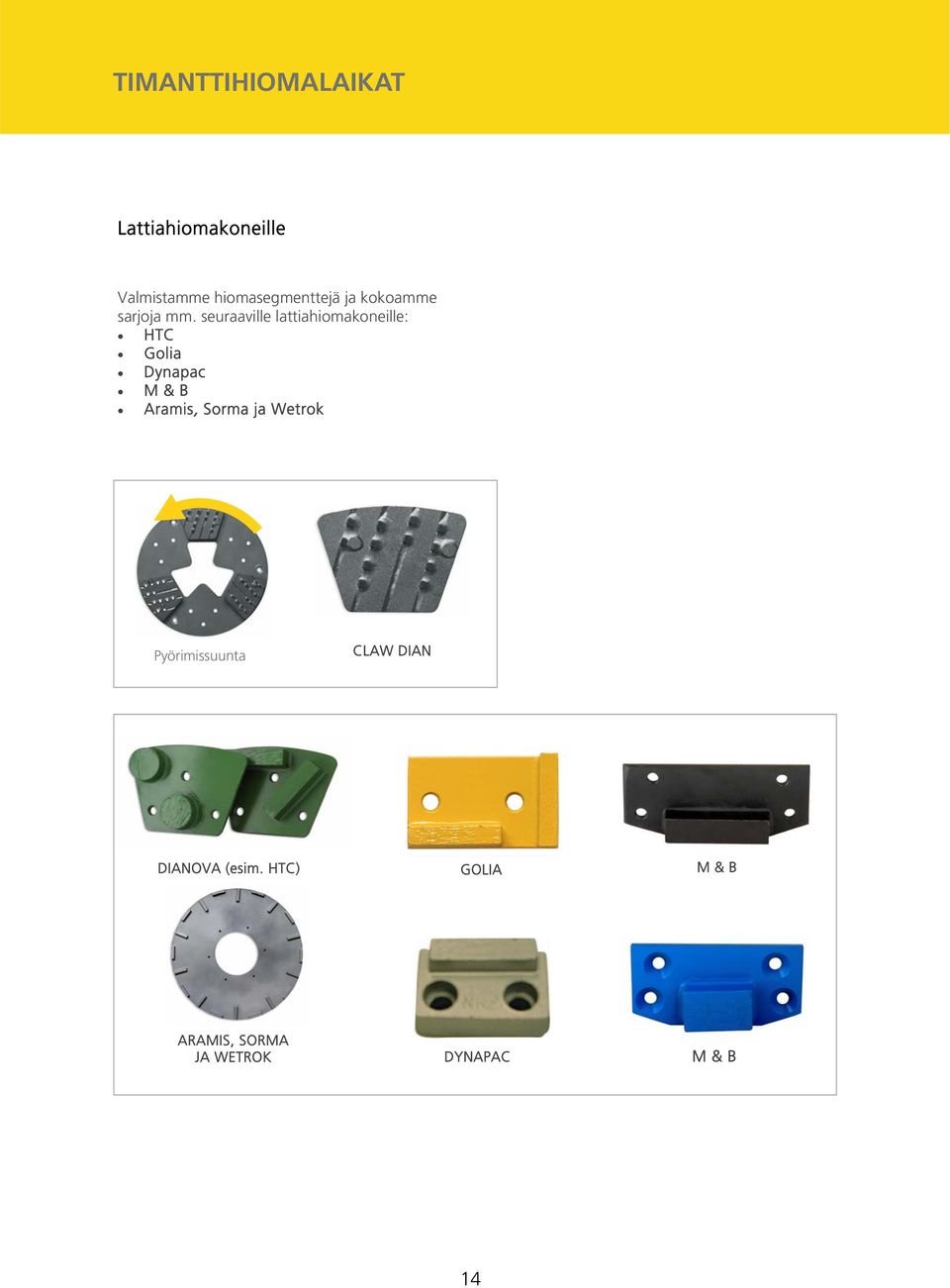

17 TIMANTTIHIOMALAIKAT Lattiahiomakoneille Valmistamme hiomasegmenttejä ja kokoamme sarjoja mm. seuraaville lattiahiomakoneille: HTC Golia Dynapac M & B Aramis, Sorma ja Wetrok Pyörimissuunta CLAW DIAN DIANOVA (esim. HTC) GOLIA M & B ARAMIS, SORMA JA WETROK DYNAPAC M & B 14

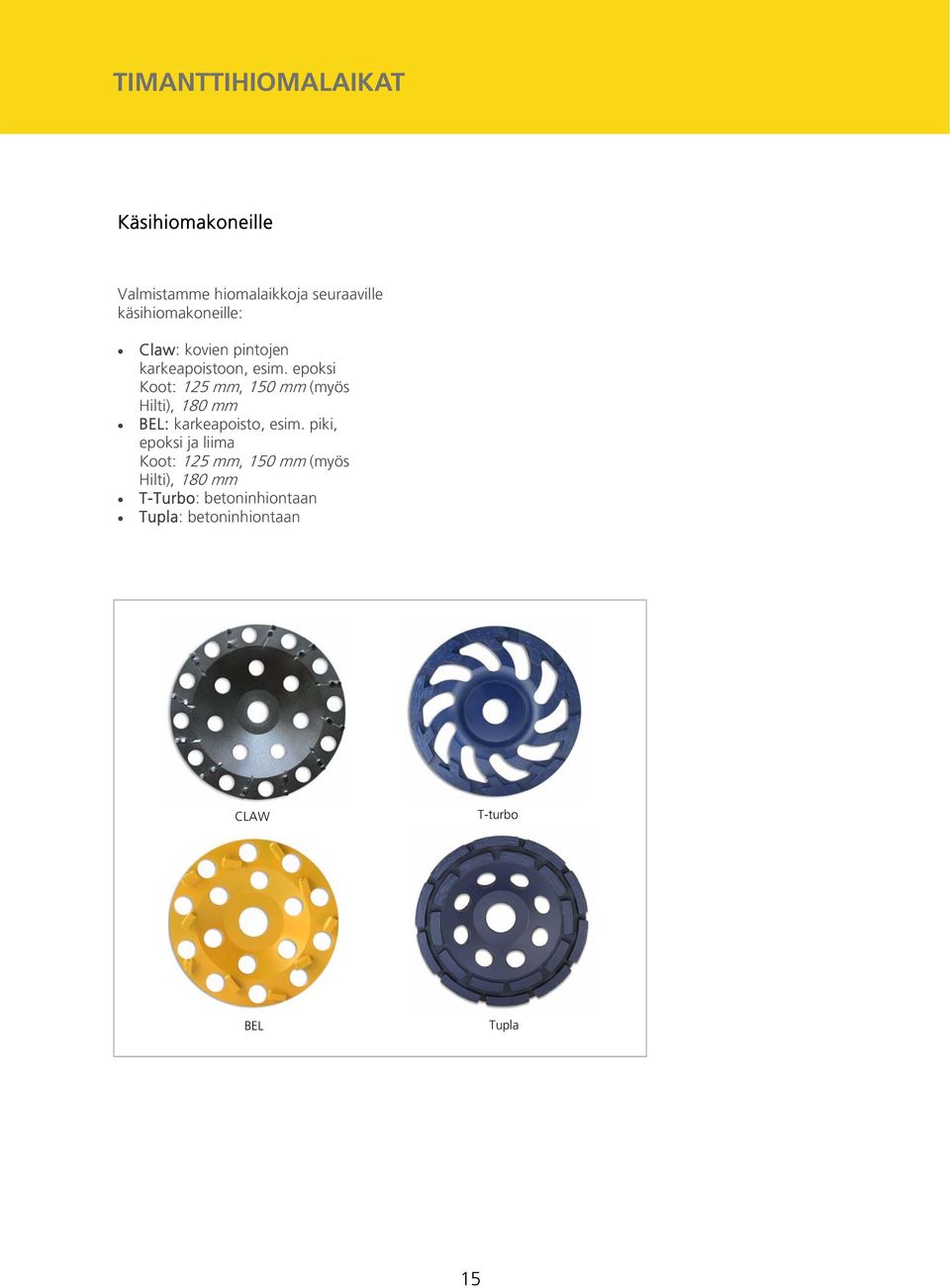

18 TIMANTTIHIOMALAIKAT Käsihiomakoneille Valmistamme hiomalaikkoja seuraaville käsihiomakoneille: Claw: kovien pintojen karkeapoistoon, esim. epoksi Koot: 125 mm, 150 mm (myös Hilti), 180 mm BEL: karkeapoisto, esim. piki, epoksi ja liima Koot: 125 mm, 150 mm (myös Hilti), 180 mm T-Turbo: betoninhiontaan Tupla: betoninhiontaan CLAW T-turbo BEL Tupla 15

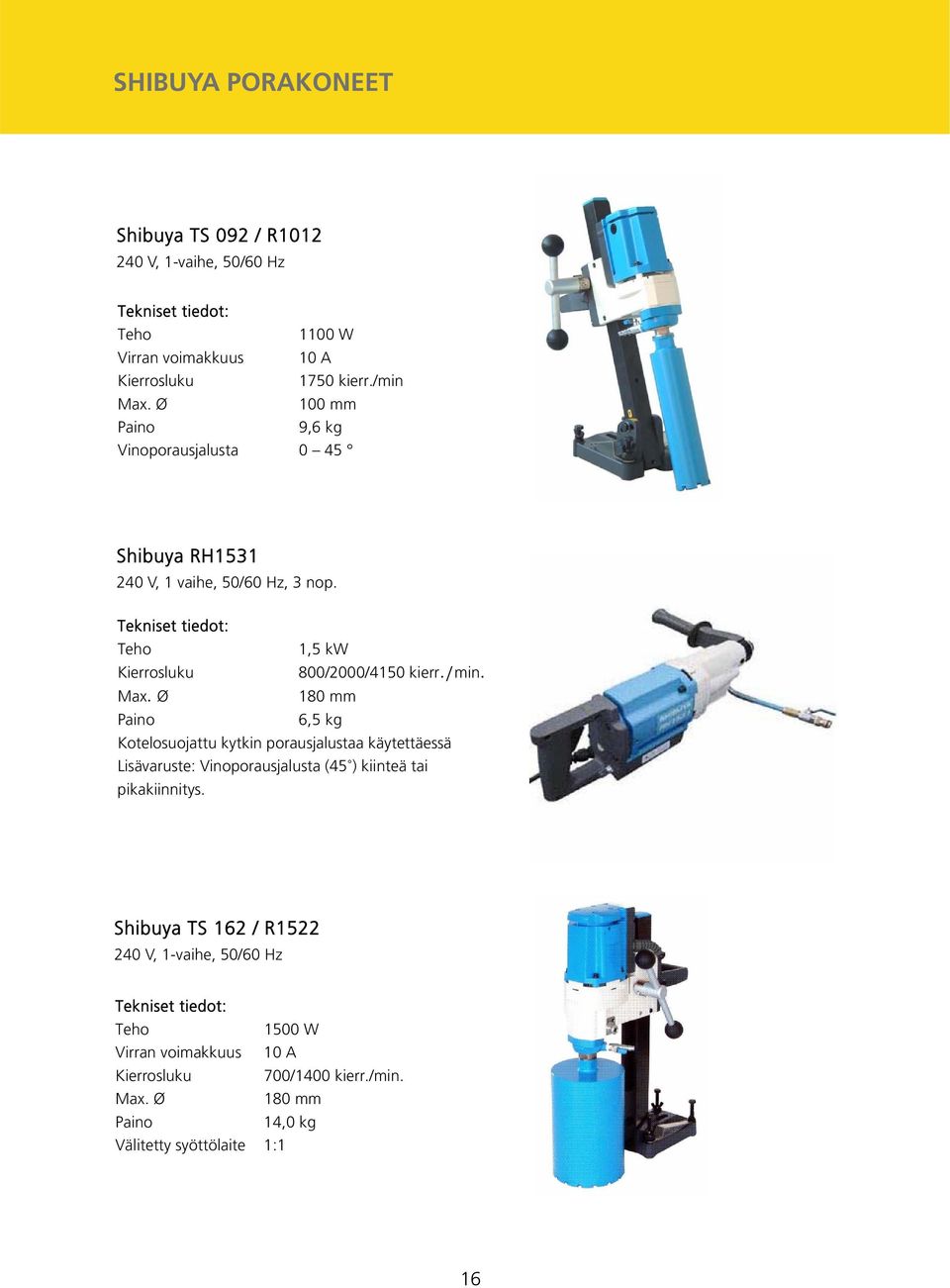

19 SHIBUYA PORAKONEET Shibuya TS 092 / R V, 1-vaihe, 50/60 Hz Tekniset tiedot: Teho 1100 W Virran voimakkuus 10 A Kierrosluku 1750 kierr./min Max. Ø 100 mm Paino 9,6 kg Vinoporausjalusta 0 45 Shibuya RH V, 1 vaihe, 50/60 Hz, 3 nop. Tekniset tiedot: Teho 1,5 kw Kierrosluku 800/2000/4150 kierr./min. Max. Ø 180 mm Paino 6,5 kg Kotelosuojattu kytkin porausjalustaa käytettäessä Lisävaruste: Vinoporausjalusta (45 ) kiinteä tai pikakiinnitys. Shibuya TS 162 / R V, 1-vaihe, 50/60 Hz Tekniset tiedot: Teho 1500 W Virran voimakkuus 10 A Kierrosluku 700/1400 kierr./min. Max. Ø 180 mm Paino 14,0 kg Välitetty syöttölaite 1:1 16

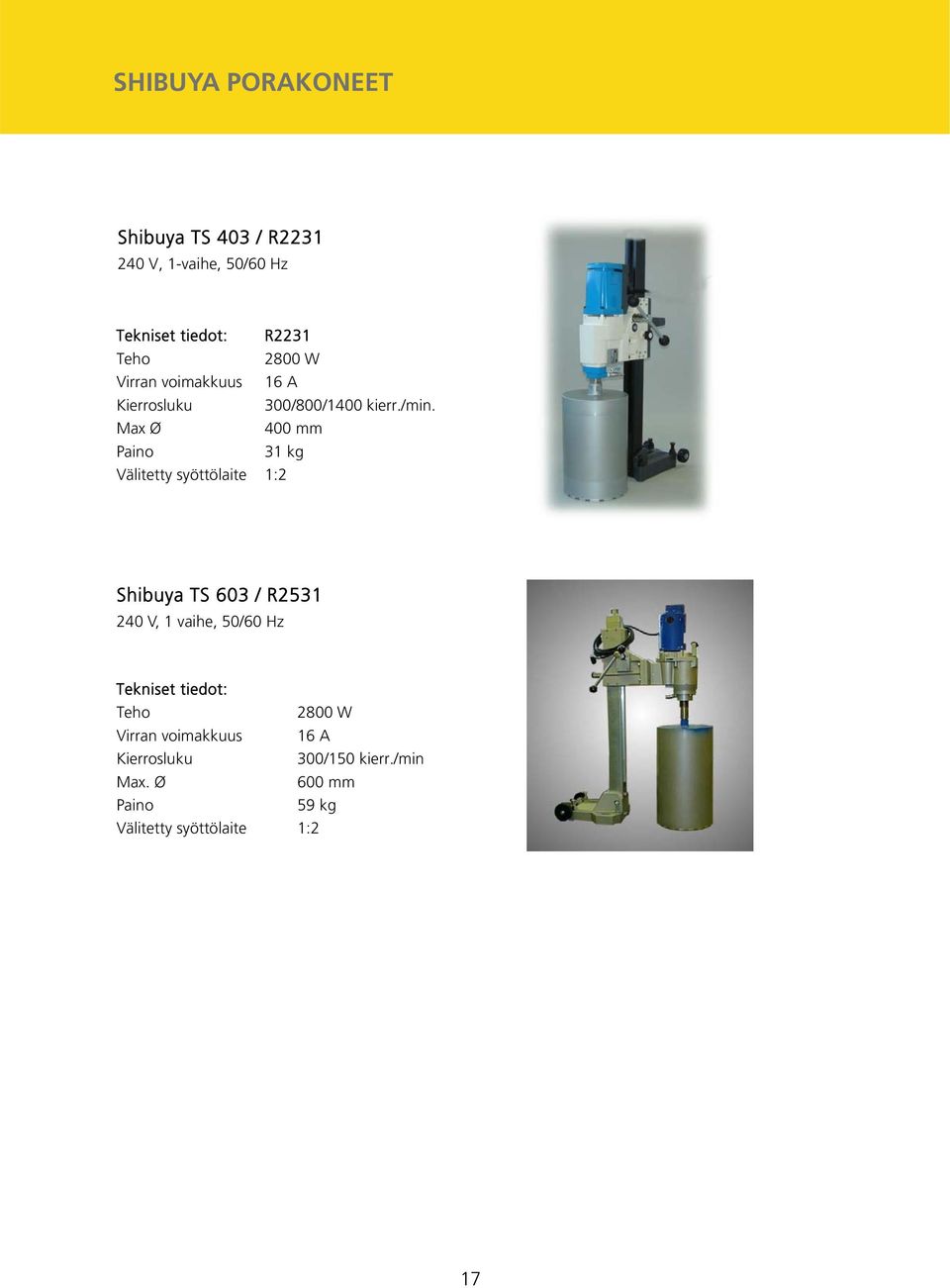

20 SHIBUYA PORAKONEET Shibuya TS 403 / R V, 1-vaihe, 50/60 Hz Tekniset tiedot: R2231 Teho 2800 W Virran voimakkuus 16 A Kierrosluku 300/800/1400 kierr./min. Max Ø 400 mm Paino 31 kg Välitetty syöttölaite 1:2 Shibuya TS 603 / R V, 1 vaihe, 50/60 Hz Tekniset tiedot: Teho 2800 W Virran voimakkuus 16 A Kierrosluku 300/150 kierr./min Max. Ø 600 mm Paino 59 kg Välitetty syöttölaite 1:2 17

21 SÄHKÖSEINÄSAHAT DEMCO COBRA SHORT -sähköseinäsaha Tekniset tiedot: Sähkömoottori Moottorin teho Moottorin teho Terämoottori portaaton säätö Käyttöjännite Pituussyöttö Sisäänsyöttö Max. teräkoko Max. leikkuusyvyys Vesijäähdytys Paino Cobra short vesijäähdytys 11 kw / 25 amp 8 kw/16 amp r/min 3 x 400 V/ 50 Hz sähköinen sähköinen 800 mm 340 mm terälaipalta 23,5 kg Cobra Short sähköseinäsaha on helppo käsitellä, Kestävä, vankkatekoinen ja vakaa. 18

22 HYDRAULIKÄSISAHAT RGC S-16 Tekniset tiedot: Teräkoko Leikkuusyvyys Terän kierrosluku Vaadittava virtaus Max.paine Ø 406 mm 150 mm 2760 rmp 30 l/min 172 bar RGC S-14 Tekniset tiedot: Teräkoko Leikkuusyvyys Terän kierrosluku Vaadittava virtaus Max.paine Ø 355 mm 133 mm 4100 rmp 30 l/min 176 bar 19

23 FAVRE FAVRE Paineilmapetkele GV3 Tekniset tiedot: Paino: 7 kg Istukka, 6-kulm: 19 x 50 mm Käyttöpaine: 6 bar Ilmankulutus: 350 l/min Iskuluku: 2200/min Varren pituus standardi 120 cm (Tilauksesta mittojen mukaan) Todellinen tehotyökalu mm. betonilattioiden, seinien ja kattojen puhdistamiseen. Mattojen ja laattojen irrotuksessa omaa luokkaansa. Teho / kestävyys taattu. FAVRE Piikkauskone GV 5 Tekniset tiedot: Paino: Istukka, 6-kulm: Käyttöpaine: Ilmankulutus: Iskuluku: Pituus: 5 kg 19 x 50 mm 6 bar 430 l/min 2000/min 410 mm FAVRE Porakone PFF 5 Tekniset tiedot: Paino: Porausteho: Istukka, 6-kulm: Käyttöpaine: Ilmankulutus: Iskuluku: Pyöritysnopeus: Pituus: 5 kg Æ mm 19 x 50 mm 6 bar 480 l/min 2800/min 300 kierr./min 310 mm 20

24 STANDALL Piikkaus- ja maakiilakoneiden työkalut Sopivuus eri koneisiin, mm. Niska 19 x 50 6-kulm. Favre GV 3, GV 5, PFF 5, Tex 3 ja Tex 5 Niska 22 x 82 6-kulm. SIG PLA10 (6-kulm.), Tex 8, Tex 11 Niska 32 x kulm. SIG PLA 24, PLA 35, Tex 32, Tex 42, Tex 46 Niska 25 x 75 pyöreä SIG PLA10 (pyöreä) 21

25 LIITTE 1: ONTELO JA RATAPÖLKKYTERÄT Timanttisahat ontelolaatan katkaisuun SEGMENTTI TYYPPI W12M W9M1 W6M1 W62M Ø 800 x x x x x x x x 60 / x 60 / x x 60 / x 60 / 130 Käyttö Norm. K35-40 laatan sahaukseen Kuluttaville kiviaineksille Kulutusta kestävä Norm. K35-50 laatan sahaukseen Kuluttaville kiviaineksille Tehokas leikkaus Kulutusta kestävä Norm. K35-50 laatan sahaukseen Norm. kiviaineksille Nopea leikkausteho Kulutusta kestävä W3M x x 60 / x 60 / x 60 / 130 Norm. K35-50 laatan sahaukseen Koville kiviaineksille Erittäin nopea leikkausteho WME 1100 x 60 / x 60 / 130 Vanhan laatan sahaukseen Sahan ensisahausterä Timanttisahat betoniratapölkyn sahaukseen SEGMENTTI TYYPPI Ø Käyttö PRW 600*60 Norm. K30 betonipölkyn sahaukseen Kulutusta kestävä RW8 800*60 Norm. K30 betonipölkyn sahaukseen Erittäin kulutuskestävä Huom! Ontelo- ja ratapölkkyterä saatavana myös äänivaimennettulla rungolla. 22

26 LIITE 2: SAHANTERIEN KÄSITTELY - YLEISET OHJEET Sahanterien säilytys Jos terää joudutaan säilyttämään varastossa pitkään ennen käyttöönottoa, se tulisi sijoittaa makaamaan tasaiselle alustalle tai ripustaa keskireiästään seinälle. Terää ei koskaan pidä laittaa nojaamaan seinää vasten. Silloin runko vääntyy ja rungon jännitys heikkenee, syntyy ns. kuppi. Runko on silloin taottava uudelleen. Terän valinta Terät on valmistettu eri käyttötarkoituksia varten. Kullakin materiaalilla on omat erityisominaisuutensa, esim. kovuus ja kuluttavuus, jotka vaikuttavat terän valintaan. Niinpä hyväkin terä käytettynä väärään materiaalin voi rikkoutua! Esim. marmorille tarkoitettu terä kuluu loppuun hetkessä, jos sillä sahataan vaikka pieniäkin määriä pehmeää hiekkakiveä, joka on pehmeämpää mutta sen lisäksi kuluttavampaa kuin marmori. Sahanterän asennus Ennen terän asentamista on tarkistettava että: - akseli ja laipat ovat puhtaat ruosteesta ja öljystä, kaikki pinnat puhdistetaan hiomakankaalla - jos laippojen reunoissa on epätasaisuuksia, ne on tasoitettava viilalla. - terä ei makaa akselin kierteiden varassa Pyörimissuunta Asenna terä pyörimään teränkyljessä olevan nuolen suuntaisesti. Terän asennon tarkistaminen Jos terä joudutaan väliaikaisesti irroittamaan koneesta, merkitse terän asema suhteessa akseliin, jotta vältyt epätasapainosta kun asennat terän uudestaan koneeseen. 23

27 LIITE 2: SAHANTERIEN KÄSITTELY - YLEISET OHJEET Kiinnitysreiän on oltava halkaisijaltaan samankokoinen kuin koneen akselin (0,01 mm:n tarkkuudella) jottei tapahtuisi säteittäistä siirtymistä. Liian suurta teräreikää voidaan pienentää holkilla, jonka paksuus on sama kuin terän paksuus. Jos terän reikä on liian pieni, on terä palautettava Levannolle. Kiinnitysreikää ei pidä mennä suurentamaan itse! Asennusvaiheen tarkistukset Akselin säteittäispoikkeama: Tarkista mittakellon avulla, että akselin heitto ei ylitä sallittuja arvoja. Laipan sivupoikkeama: Tarkista mittakellon avulla, että sivuheitto ei ylitä annettuja toleranssirajoja. Terän säteittäispoikkeama Tarkista, että säteittäispoikkeama ei ylitä annettuja toleranssiarvoja. Terän sivupoikkeama Tarkista mittakellolla, että terän vaakaheitto ei ylitä toleranssirajoja. Jos poikkeama on enemmän kuin kaksi kertaa annettu toleranssiraja, on sitä pidettävä vaarallisena. Yhdensuuntaisuus Hyvän sahaustuloksen takaamiseksi terää ja pöytää on liikutettava aivan samassa suunnassa. Yhdensuuntaisuus tarkistetaan mittakellolla. 24

28 LIITE 3: SAHANTERIEN VIANETSINTÄ ONGELMA Riittämätön sahausnopeus, segmentti kiillottuu Kun syöttöä lisätään, amperivoima ylittyy SYY, TARKISTUKSET JA TOIMENPITEET Lisää syöttöä Tarkista moottorin teho verrattuna terän halkaisijaan Tarkista sahausnopeus Pienennä syvyyssyöttöä ja lisää pituussyöttöä niin, että terä hioutuu tai hio terää pehmeään ja hiovaan aineeseen esim. hiekkakiveen Kun syöttöä lisätään, terä kipinöi, terä on kiillottunut vaikka kehänopeus, koneen teho ja sahausnopeus on tarkistettu Kun syöttöä lisätään, terä taipuu Tarkista koneen kierrosnopeus, teho ja sahausnopeus Hio terä (kts. edell. kohta). Jos toimenpiteet eivät auta pitkäksi aikaa, pyydä teknistä apua Tarkista sahausnopeus Katso kappaleesta leikkuupoikkeama. Leikkuupoikkeamat Varmista, että leikattava materiaali on hyvin kiinnitetty. Tarkista suorakulmalla että terä on suora. Tarkista, että terä on terävä; jollei hio se (kts. edellä). Tarkista, että laipan halkaisija on sopiva terälle. Tarkista yhdensuuntaisuus. Tarkista, että akseli on kohtisuorassa. Käännä terä nähdäksesi onko terän toinen puoli erilainen. Jos on, on terä oikaistava. Ota yhteyttä Levantoon. Tarkista, että terä on sopiva leikattavalle materiaalille. Sahausjälki on epätasainen Tarkista, väriseekö terä. Tarkista akselin säteisvälys. Tarkista laippa. Tarkista laipan halkaisija. Tarkistuta terän jännitys 25

29 LIITE 3: SAHANTERIEN VIANETSINTÄ Reunan lohkeaminen Varmista että sahaus tapahtuu oikein. Tarkista suorakulmalla että terä on suora. Tarkista terän säteittäissiirtymä. Tarkista yhdensuuntaisuus. Tarkista akselin säteisvälys. Tarkista laippa. Tarkista laipan halkaisija. Tarkista, että akseli on kohtisuorassa. Tarkistuta terän jännitys. Segmentin ennenaikainen kuluminen Tarkista sahausnopeus. Tarkista kehänopeus. Varmista, että vedentulo on riittävä. Tarkista täriseekö kone. Tarkista onko terä sopiva sahattavalle materiaalille. Segmentin sivujen ennenaikainen kuluminen Varmista, että vedentulo on riittävä. Tarkista, väriseekö terä. Tarkista, onko yhdenmukaisuudessa heittoja. Tarkista laipan halkaisija. Tarkista akselin säteisvälys. Tarkista laippa. Tarkista, että akseli on kohtisuorassa. Epänormaali ääni Varmista, että segmentit eivät ole kiillottuneet tai kuluneet. Tarkistuta terän jännitys. Terärunko hankaa Tarkista terän suoruus suorakulmalla. Tarkista, onko akseli kohtisuorassa. Tarkista segmentin sivutoleranssi. Terä leikkaa vinoon Terärungon halkeamat Terä pitää teroittaa sahaamalla pieniä viiltoja tai hiomalla sitä pehmeään ja hiovaan materiaaliin (hiekkakivi) Jos terään ilmestyy halkeamia, ne on porattava pois (reiän halkaisija 4-5mm). Jos halkeamia ilmestyy enemmän, tarkistuta terän jännitys. 26

30 LIITE 4: TOLERANSSITAULUKKO SAHANTERILLE Ø Laipan mitat Max. leikkuusyvyys Koneen toleranssirajat Terän toleranssirajat Vesimäärä (mm) ØF P S J PT (mm) A B C D E Jäähdytys l/min Paine bar ,04 0,04 0,15 0,12 0, ,04 0,04 0,15 0,15 0, ,04 0,05 0,15 0,15 0, ,04 0,05 0,15 0,15 0, ,04 0,06 0,15 0,15 0, ,05 0,06 0,20 0,20 0, ,05 0,07 0,20 0,20 0, ,05 0,07 0,20 0,20 0, / ,05 0,08 0,20 0,20 0, / ,05 0,09 0,20 0,25 0, / ,05 0,10 0,20 0,25 0, , ,05 0,10 0,20 0,25 0, / , ,05 0,12 0,20 0,30 0, , ,05 0,14 0,20 0,30 0, , ,06 0,14 0,25 0,50 0, , ,06 0,14 0,25 0,50 0, , ,06 0,16 0,25 0, , ,06 0,16 0,25 0,50 0, / ,06 0,18 0,25 0,80 0, ,06 0,20 0,25 0,80 0, / ,06 0,22 0,25 1,10 0, ,06 0,25 0,25 1,50 0, Laipan halkaisija: on oltava sopiva, jotta terä pyörisi tukevasti. Koneen teho: terän suorituskyky riippuu paljon moottorin suorituskyvystä. Koneen tehonpuute voi vaikuttaa terän käyttöikään. Leikkuujälki: sekä terän että laipan pysty- ja vaakatoleranssit kannattaa tarkistaa mittakellon avulla. 27

31 LIITE 5: SAHANTERIEN KIERROSNOPEUSTAULUKKO Timanttisahanterien kierrosnopeus suhteessa kehänopeuteen ja terän läpimittaan Kehänopeus m/s Æ Akselin kiertonopeus m/s betonille 50 m/s vuolukivelle m/s marmorille m/s mustalle kivelle m/s kovalle kivelle 28

32 LIITE 6: LASER - SAHANTERIEN KIERROSNOPEUSTAULUKKO Kierrosnopeudet Laser-timanttisahanterille Ø 350 max rpm Ø Ø Ø Ø Ø Ø

33 LIITE 7: TIMANTTIPORIEN TARKASTUKSESSA KÄYTETTÄVÄT TYÖKALUT Kello jossa on magneettipohja poran sivuttais- ja säteittäispoikkeaman tarkistamista varten Sivuttaispoikkeama Æ ,40-0,50 Säteittäispoikkeama Æ ,08-0,20 Suurennuslasi segmentin kiillottumisen/ avautumisen tarkistamista varten. Timanttisegmentin kiillotumisen syitä: liian kova sideaine syöttöteho alhainen liian luja timantti timantintiheys liian korkea Kiillottunut segmentti Terävä / leikkaava segmentti Kello segmentin sivuvälyksen tarkistamista varten. Kierroslaskin ja kronometri syöttönopeuden ja kierrosluvun tarkistamista varten. 30

34 LIITE 8: PORANTERIEN VIANETSINTÄ ONGELMA Poran suorituskyky heikkenee Kun syöttönopeutta lisätään, syntyy kipinöintiä; pora on kiillottunut Poratussa pinnassa epätasaisuutta. Timanttisegmentin ennenaikainen kuluminen Timanttisegmentin ennenaikainen kuluminen sivulta Poran runko hankaa seinämää Alapinnan huomattava mureneminen SYY, TARKISTUKSET JA TOIMENPITEET Lisää syöttönopeutta Tarkista syöttönopeus Tarkista kehänopeus Tarkista että käytetty pora on suositusten mukainen Teroita pora pehmeässä ja hiovassa aineksessa (pehmeä hiekkakivi tai teroituskivi) Jos korjaavilla toimenpiteillä saadaan aikaan vain tilapäinen parannus, ota yhteys tekniseen asiakaspalveluumme Tarkista poran sivuttaispoikkeama Tarkista akselin epäkeskisyys Tarkista, että kone on asianmukaisesti kiinnitetty Tarkista syöttönopeus Tarkista kehänopeus Varmista,että vedentulo on riittävä Tarkista, että kone on kunnolla kiinni Tarkista, että käytetty pora on suositusten mukainen Tarkista koneen pitkittäispoikkeama Tarkista poran sivuttaispoikkeama Tarkista akselin epäkeskisyys Varmista, että kone on kunnolla kiinni Varmista, että vedentulo on riittävä Tarkista segmenttien poikittaisvälys Varmista, että vedenpaine ei ole liian korkea Tarkista syöttönopeus ja tarpeen vaatiessa säädä alhaisempi syöttönopeus porauksen loppuvaiheessa 31

35 LIITE 9: PORANTERIEN NOPEUSSUOSITUSTAULUKKO TIMANTTIPORANTERIEN NOPEUSSUOSITUSTAULUKKO KEHÄNOPEUS Æ 3 m/s 5 m/s kw l/min , , , , , , , , , , , , , , Huom! Graniitille kehänopeus 1,5 2 m/s 32

36 YHTEYSTIEDOT Pääkonttori Levanto Oy Teollisuustie Kauniainen P. (09) F. (09) Ruotsi- Göteborg Levanto Diamond Tools Ab Backa Bergögata 9 S Hisings Backa SVERIGE P F Ruotsi - Tukholma Levanto Diamond Tools ab Jenny Linds gata 16 S Hägersten SVERIGE P F
