1 ASENNUSOHJEET PALO MASSA KATKO 1

2 OBEX palokatkomassa Kaapelin palokatko El 120:een asti betoniseinille, lattioille ja kevyille seinille. Kaapeleiden palokatkotiiviste sähkö-, tietoliikenne- ja valokaapeleille. a b a b Obex palokatkomassa betoniseinässä Obex palokatkomassa kevyissä seinässä Soveltuu etenkin: 1. Palokatkon aukkojen nopeaan ja helppoon tiivistämiseen 2. Pieniin palokatkoihin 3. Vaikeapääsyisiin tai epäsäännöllisen muotoisiin aukkoihin PERUSTIETOA Eurooppalainen tekninen hyväksyntä ETA-11/0206, jonka Itävallan rakennustekniikan instituutti (Österreichisches Institut für Bautechnik) on antanut läpivientien palokatkojärjestelmien tekemisestä, on määräävä. Kaikki ETA:aa koskevat tekniset tiedot, kuten max aukon koko, seinä-/lattiatyypit, palokatkoluokat, läpivietävät elementit ja ensimmäinen läpivetävien elementtien kannake, turvallinen työetäisyys, jne. ilmoitetaan hyväksynnässä. On varmistettava, että viereisten komponenttien kiinnitykset eivät heikkene läpiviennin palokatkojärjestelmän asennuksen aikana, eivätkä myöskään palon sattuessa. Käyttökelpoisuussertifikaatissa määriteltyjä tietoja on noudatettava. Kaikkia asianmukaisia direktiivejä ja muiden alojen teknisiä määräyksiä, ja erityisesti niitä, jotka liittyvät sähkötekniikkaan, on noudatettava. Lattioihin asennettavat palokatkot on suojattava kuormalta, erityisesti kävelemiseltä, sopivilla toimenpiteillä (esim. aitauksella tai peittämällä ne ritilällä). ETAG 026-2:n mukaisesti läpivientien palokatkojärjestelmän on oltava luokiteltuna käyttökategoriaan Z1. Tämä tarkoittaa, että sallittuja ympäristöolosuhteita tuotteen käyttämiselle ovat sisätilat, joissa ilmankosteus on millä tahansa tasolla ja lämpötila on yli 0 C. Noudata tuotteita koskevia käyttöturvallisuusohjeita. 2

3 JÄRJESTELMÄN OSAT 1 2 Kuvaus Tuotenro. 1. Obex palokatkomassa Obex fire protection mastic 310ml Obex palokatkotarra ETA, Suomi Obex Identification plate ETA, Finland LISÄVARUSTEET Kuvaus Tuotenro. 3. Manuaalinen puristin, massa Mastic dispenser 310 ml Tasoituslasta Smoothing trowel PE-täytenauha PE round cord, Ø 40 (length 1m)

4 ASENNUS Hyväksyntä, ETA-11/0093: määräyksiä on noudatettava läpivientien palokatkojärjestelmän asentamisessa Puhdista pinta ennen palokatkon asentamista. Pinnat, joille Obex palokatkomassaa laitetaan, on oltava puhtaita liasta, öljystä, vahasta ja rasvasta. Palokatkoaukon täyteaineena voidaan käyttää Obex PE:stä valmistettua täytenauhaa sekä pahvia tai mineralivillaa. Varmista että Obex palokatkon min. täyttömäärää noudatetaan. Lattioissa oleviin suuriin aukkoihin suositellaan käytettäväksi muottia lattian alapuolella (esim. pahvista tai muusta riittävän jäykästä materiaalista). Poistettava palokatkoaukon päältä työn valmistuttua. Väliaikainen tuki päälle. Pidä putkea pystysuorassa, leikkaa kärki terävällä veitsellä ja kierrä suutin paikoilleen. Suutinta voi lyhentää tarpeen vaatiessa Työnnä palokatkotuubi annostelijaan. Obex palokatkomassaa on laitettava tasaisesti aukon molemmille puolille. Tasoittamiseen voi käyttää esimerkiksi lastaa tai harjaa yhdessä pienen vesimäärän kanssa. 4

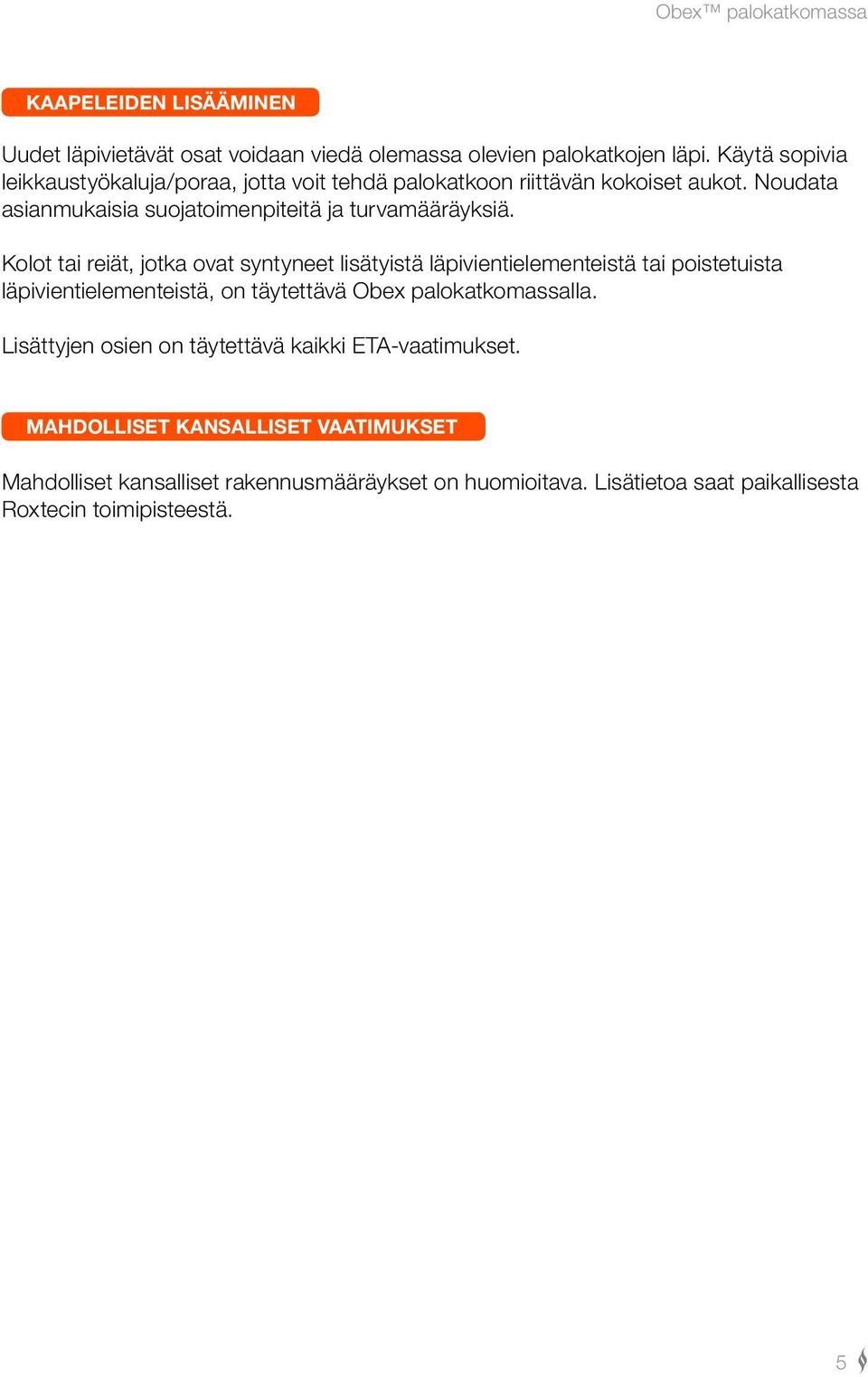

5 KAAPELEIDEN LISÄÄMINEN Uudet läpivietävät osat voidaan viedä olemassa olevien palokatkojen läpi. Käytä sopivia leikkaustyökaluja/poraa, jotta voit tehdä palokatkoon riittävän kokoiset aukot. Noudata asianmukaisia suojatoimenpiteitä ja turvamääräyksiä. Kolot tai reiät, jotka ovat syntyneet lisätyistä läpivientielementeistä tai poistetuista läpivientielementeistä, on täytettävä Obex palokatkomassalla. Lisättyjen osien on täytettävä kaikki ETA-vaatimukset. MAHDOLLISET KANSALLISET VAATIMUKSET Mahdolliset kansalliset rakennusmääräykset on huomioitava. Lisätietoa saat paikallisesta Roxtecin toimipisteestä. 5

6 YLEISET OHJEET Kaapelit on kiinnitettävä kaapelihyllyihin ja -tikkaisiin tai tukilaitteisiin teknisten määräysten mukaisesti. Kaapelien tukijärjestelmien (kaapelihyllyt ja -tikkaat) ja muiden tukien tai kiinnikkeiden on oltava teräksestä valmistettuja. Ne pitää kiinnittää palokatkon molemmilta puolilta siten, että tulipalon sattuessa ylimääräinen mekaaninen kuormitus ei vaikuta palokatkoon vaaditun paloluokan määrittelemänä aikana. Teknisiä määräyksiä ja tietoja, jotka kaapelin tukijärjestelmän ja kiinnitysjärjestelmän valmistaja on antanut, on noudatettava. Läpivietyjen osien poikkileikkaus ei saa olla yli 60 % läpivientien palokatkon alasta. Ensimmäiset kaapelituet on kiinnitettävä korkeintaan 200 mm päähän palokatkosta etupuolelle seinään ja 250 mm korkeudelle lattiaan (max etäisyys lattiassa koskee ainoastaan yläpuolta). 1 2 > > 50 2 < ) < 200 < Kuva 1: Kaapelituki seinissä. Kuva 2: Kaapelituki lattioissa. 1 Betoniseinä 1 2 Paloluokka EI 120: Kipsilevyn, silikaatin tai 2 kalsiumsilikaattilevyn päällys 3 3 Paloluokka EI 120: Kipsilevystä, silikaatista tai 4 kalsiumsilikaattilevystä tehty kehikko (leveys 50 mm) 4 Obex palokatkomassa 5 Kaapelit 6 Ensimmäinen kaapelituki Ensimmäinen kaapelituki Betonilattia Obex palokatkomassa Kaapelit 6

7 PALOKATKON sallittu käyttö Komponentit Min. paksuus Komponentin luokitus Paloluokka* Minimum seal thickness* Minimum fill depth* Max koko Betoniseinä: Kevytbetoni, betoni, teräsbetoni, muuraukset 100 mm EN EI mm 2 x 15 mm EI mm 2 x 50 mm 100 x 100 [mm] ø 113 mm Kevyt seinä: Puu- tai teräspaalut molemmilla puolilla 100 mm EN EI mm 2 x 15 mm 100 x 100 [mm] ø 113 mm EI mm 2 x 50 mm Betonilattia: Kevytbetoni, betoni, teräsbetoni 150 mm EN EI 90 EI mm 150 mm 2 x 15 mm 2 x 50 mm 100 x 100 [mm] ø 113 mm * Tiivisteen vaadittu paksuus ja täyttömäärä riippuvat paloturvallisuusluokituksesta ja läpivietävästä elementistä, joka reititetään. Tiedot määritellään paloluokkataulukossa. SALLITUT LÄPIVIETÄVÄT ELEMENTIT Kaapelit Vaipalliset sähkökaapelit, tietoliikennekaapelit, valokaapelit, joiden ulkohalkaisija on max 21 mm MINIMIETÄISYYDET Läpivietävät osat a1 a2 a3 Vaipalliset sähkökaapelit, tietoliikennekaapelit, valokaapelit, joiden ulkohalkaisija on max 21 mm 0 mm 0 mm 0 mm Kahden hyväksytyn palokatkon väli 50 mm Kuvateksti a1: Läpivietävä osa - palokatkoaukon yläreunan ja läpivientiosan etäisyys a2: Läpivietävä osa - palokatkoaukon alareunan/sivureunan ja läpivientiosan etäisyys a3: Läpivietävän osan/osien - läpivietävän osan/osien etäisyys 7

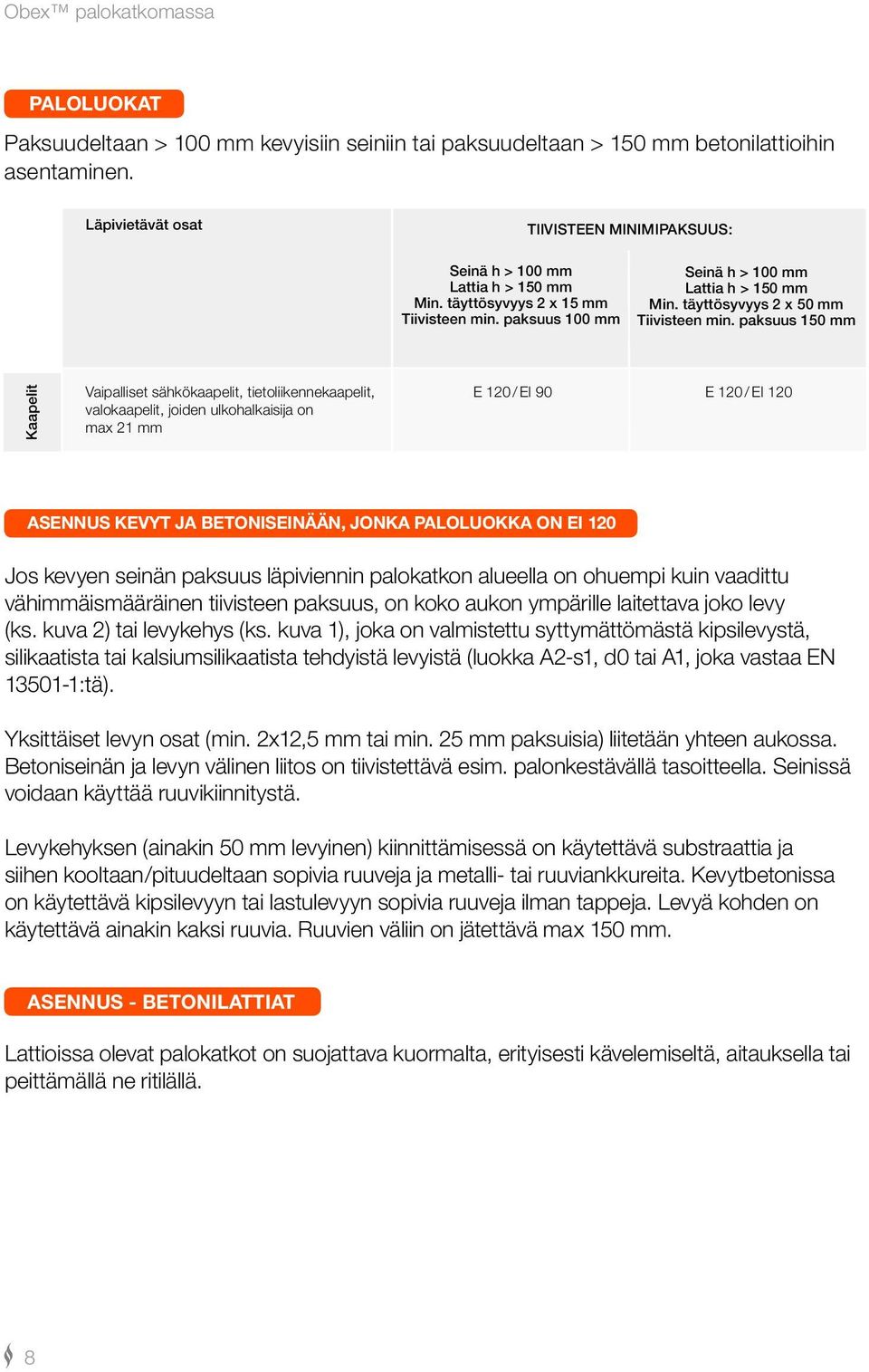

8 PALOLUOKAT Paksuudeltaan > 100 mm kevyisiin seiniin tai paksuudeltaan > 150 mm betonilattioihin asentaminen. Läpivietävät osat TIIVISTEEN MINIMIPAKSUUS: Seinä h > 100 mm Lattia h > 150 mm Min. täyttösyvyys 2 x 15 mm Tiivisteen min. paksuus 100 mm Seinä h > 100 mm Lattia h > 150 mm Min. täyttösyvyys 2 x 50 mm Tiivisteen min. paksuus 150 mm Kaapelit Vaipalliset sähkökaapelit, tietoliikennekaapelit, valokaapelit, joiden ulkohalkaisija on max 21 mm E 120 / EI 90 E 120 / EI 120 ASENNUS KEVYT ja BETONISEINÄÄN, jonka PALOLUOKKA on ei 120 Jos kevyen seinän paksuus läpiviennin palokatkon alueella on ohuempi kuin vaadittu vähimmäismääräinen tiivisteen paksuus, on koko aukon ympärille laitettava joko levy (ks. kuva 2) tai levykehys (ks. kuva 1), joka on valmistettu syttymättömästä kipsilevystä, silikaatista tai kalsiumsilikaatista tehdyistä levyistä (luokka A2-s1, d0 tai A1, joka vastaa EN :tä). Yksittäiset levyn osat (min. 2x12,5 mm tai min. 25 mm paksuisia) liitetään yhteen aukossa. Betoniseinän ja levyn välinen liitos on tiivistettävä esim. palonkestävällä tasoitteella. Seinissä voidaan käyttää ruuvikiinnitystä. Levykehyksen (ainakin 50 mm levyinen) kiinnittämisessä on käytettävä substraattia ja siihen kooltaan/pituudeltaan sopivia ruuveja ja metalli- tai ruuviankkureita. Kevytbetonissa on käytettävä kipsilevyyn tai lastulevyyn sopivia ruuveja ilman tappeja. Levyä kohden on käytettävä ainakin kaksi ruuvia. Ruuvien väliin on jätettävä max 150 mm. ASENNUS - BETONIlattiat Lattioissa olevat palokatkot on suojattava kuormalta, erityisesti kävelemiseltä, aitauksella tai peittämällä ne ritilällä. 8

9 Asentaminen KEVYISIIN seiniin Jos levyä ei käytetä, kevyen seinän levyjen välit on vuorattava tiukasti mineraalivillalla (sulamispiste 1000 C, vähimmäismääräinen tiheys 40 kg/m³) ainakin 10 cm paksuudelta. Puurunkoisissa seinissä palokatkon ja puurunkojen välille on jätettävä vähintään 100 mm. Niiden väliin jäävään koloon on laitettava mineraalivillaa (luokitus A2-s1, d0 tai A1 EN :n mukaisesti). Puurungon materiaalin on oltava vahvuudeltaan vähintään 50 mm x 75 mm (leveys x syvyys). ASENNUS - KEVYET SEINÄT, joiden paloturvallisuusluokitus on ei 120 Jos kevyen seinän paksuus palokatkon alueella on ohuempi kuin vaadittu vähimmäismääräinen tiivisteen paksuus, koko aukon ympärille on laitettava joko levy (ks. kuva 2) tai levykehys (ks. kuva 1), joka on valmistettu syttymättömästä kipsilevystä, silikaatista tai kalsiumsilikaatista tehdyistä levyistä (luokka A2-s1, d0 tai A1, joka vastaa EN :tä). Yksittäiset levyosat (vähintään 2 x 12,5 mm tai vähintään 25 mm paksuisia) liitetään aukossa yhteen. Kevyen seinän/lattian ja päällysteen välinen liitos on tiivistettävä esimerkiksi palonkestävällä tasoitteella. Seinissä voidaan käyttää ruuvikiinnitystä. Levykehyksen (vähintään 50 mm levyinen) kiinnittämiseen on käytettävä kipsilevyyn tai lastulevyyn soveltuvia ruuveja, jotka ovat riittävän kokoisia/pitkiä. Jokaista levyä kohden on käytettävä ainakin kaksi ruuvia. Ruuvien väliin on jätettävä max 150 mm. LEVYKEHYS JA LEVY VAADITAAN VAIN PALOLUOKKA EI 120:SSA Kuva 1 Kuva 2 Kuva 3 Kuva 1: Kuva 2: Kuva 3: Levykehikko betonilattiaan ja kevyeen seinään (joko toiselle tai molemmille sivuille) Levy kevyeen seinään ja betoniseinään (joko tasaisesti toiselle puolelle tai keskitettynä toiselle puolelle) Levykehys betonilattiaan ja kevyeen seinään (joko toiselle tai molemmille sivuille) 9

10 TUOTETIEDOT Kuvaus: Akryyliä, joka sisältää halogeenivapaita lisäaineita, pinnoitetta Palamiskäyttäytyminen DIN EN :n mukaisesti: Luokka E Palamiskäyttäytyminen DIN EN 4102:n mukaisesti: DIN 4102-B1 (kiinteiden mineraalisten rakennusaineiden päälle, minimi- paksuus 20 mm ja kiinteiden mineraalisten rakennusaineiden välille (tilavuuspaino 1500 kg/m³,) paksuus korkeintaan 20 mm ja leveys kork. 40 mm) Käyttökohteet: Obex palokatkomassaa voidaan käyttää kaapelin läpivientitiivisteenä paloturvaluokitukseen EI 120 asti ja komponenttina muissa läpivientien palokatkojärjestelmissä Obex palokatkotuotteissa. Väri: Punaruskea Sisältö: 310 ml tuubi Kuljetus/varastointi: + 5 C + 30 C kuivana alkuperäisissä pakkauksissa Käyttölämpötila: + 10 C + 30 C, suositeltu: + 20 C + 25 C Tiheys: 1300 kg/m kg/m 3 PALOKATKOT TESTATTU YMPÄRISTÖOLOSUHTEISSA Sallitut ympäristöolosuhteet: ETAG 026-2:n mukaisia. Käyttöluokka Z1. Tuotteet on tarkoitettu käytettäviksi kosteissa sisätiloissa yli 0 C lämpötilassa. 10

11 Vastuuvapauslauseke Obex palokatkoratkaisut ( Obex järjestelmä ) ovat tuotteita, jotka saattavat koostua eri komponenteista. Jokainen komponentti on tarpeellinen Obex järjestelmän parhaalle mahdolliselle toiminnalle. Obex -järjestelmän paloturvallisuus on sertifioitu. Vastaavat sertifikaatit ja Obex -järjestelmän kyky kestää kyseessä olevat vaarat edellyttävät, että kaikki asennetut komponentit kuuluvat Obex järjestelmään. Näin ollen sertifikaatti ei ole voimassa eikä päde, mikäli kaikki tarvitut komponentit, jotka on asennettu osaksi Obex järjestelmää, eivät ole Roxtecin tai Roxtecin valtuuttaman valmistajan tekemiä. Roxtec ei anna toimintatakuuta Obex järjestelmälle, jos (I) kaikki asennetut komponentit eivät kuulu Obex järjestelmään ja ole Roxtecin tai Roxtecin valtuuttaman valmistajan tekemiä ja (II) ostaja ei noudata alla olevia kohtia (a) ja (b). (a) Varastoinnin aikana Obex järjestelmää tai siihen kuuluvia osia on säilytettävä sisätiloissa kuivissa olosuhteissa alkuperäispakkauksissa +5 C +30 C:n lämpötilassa. (b) Asennus on tehtävä Roxtecin antamien Obex järjestelmän asennusohjeiden mukaisesti, joita Roxtec päivittää ajoittain. Roxtecin tuotetiedot eivät vapauta Obex järjestelmän tai sen osien ostajaa velvoituksesta määritellä itsenäisesti tuotteiden soveltuvuus tarkoitettuun toimintaan, asennukseen ja/tai käyttöön. Roxtec ei anne takuuta Obex järjestelmälle tai sen osille ja ota vastuuta minkäänlaisista menetyksistä tai vahingoista, olipa kyseessä suora, epäsuora, välillinen tai muu liikevoiton menetys, jos se on tapahtunut tai aiheutunut Obex järjestelmässä olevista tai siihen asennetuista komponenteista, jotka eivät ole Roxtecin tai Roxtecin valtuuttaman valmistajan tekemiä, ja/tai Obex järjestelmän käytöstä muulla tavoin kuin suunniteltu tai aiottu käyttötarkoitus on. Roxtec nimenomaan sulkee pois oletetut takuut soveltuvuudesta kaupankäynnin kohteeksi tai sopivuudesta tiettyyn tarkoitukseen ja kaikki nimenomaiset tai oletetut edustukset ja takuut, jotka on säädetty laissa tai tapaoikeudessa. Käyttäjä määrittelee Obex järjestelmän sopivuuden tarkoitettuun käyttöön ja ottaa siihen liittyvät riskit sekä vastuun. Roxtec ei ole missään tapauksessa vastuussa epäsuorista, välillisistä, rikosoikeudellisista, erityisistä, rangaistuksellisista tai ennakoimattomista vahingoista tai menetyksistä. 11

12 ASS ver_1.1/fi/1419/jerjoh Obex on Roxtec AB:n tuotemerkki Jos haluat lisätietoja, ota yhteyttä: Roxtec Finland Oy Kutomotie 6B, Helsinki, Finland Phone: , Fax: info@fi.roxtec.com, 12
