1 PAISUVAT PALOKATKOT TURVALLISUUDEN LISÄÄMISEKSI OBEX PALOKATKO- RATKAISUT

2 Obex palontorjunta Antaa optimaalisen turvan Sertifioitu ja korkealaatuinen suoja Yksittäisille tai useille kaapeleille ja putkille Helppo suunnitella ja asentaa Väliaikaiseen tai pysyvään asennukseen Pätevä asiakastuki ja nopea toimitus

3 Omiin tarpeisiisi sopivat ratkaisut Etsitkö palokatkoa, joka on sekä tehokas että helppo käyttää? Obex palokatkojärjestelmät on tehty rakennuttajille, suunnittelijoille ja asentajille, jotka vaativat toimivia turvaratkaisuja helpottamaan työtään. Suunnittele Obex palokatkot kaapeleille ja putkille turvallisuuden sekä toimintavarmuuden takaamiseksi kustannustehokkaalla tavalla. Pehmeän rakenteen ja paisuvan materiaalin ansiosta palokatkoratkaisujen asentaminen on nopeaa. Voit käyttää niitä ilman, että tiedät tarkkaa aukon kokoa. Obex palokatkot laajenevat tulipalon sattuessa kuusinkertaiseksi kokoonsa nähden ja sulkevat kaikki läpiviennit napakasti. Lisäyksistä ei ylimääräisiä lisäkustannuksia Voit porata tai leikata materiaaliin helposti reiän, jotta saat lisättyä siihen kaapeleita tai putkia. Ne voidaan myös työntää materiaalin läpi. Mitään ei tarvitse poistaa. Rasvan poistaminen kaapelihyllystä tai kaapeleiden lisäpinnoittaminen ei ole tarpeen. Vältyt muotin teolta ja erikoistyökaluja ei tarvita. Obex ominaisuudet ja edut CE-merkityt tuotteet Puhtaita, pölyttömiä ja kuiduttomia Olemassa olevan aukon helppoon tiivistykseen Optimaalista palontorjuntaa sisätiloihin Ei sisällä liuottimia tai pehmittimiä Voidaan maalata kaupasta saatavalla emulsiomaalilla Aina käytettävissä Laajan kokemuksemme ja asiantuntemuksemme ansiosta kaapeleiden ja putkien tiivistämisen alalla voimme tarjota palokatkoratkaisuja kaapeleille, putkille, suojaputkille, nipuille ja jopa kaapelihyllyille. Tiedämme, että myös turvallisuus, nopeus ja helppous merkitsevät paljon asiakkaillemme, joten meillä on paikallinen asiakastuki ja toimituksemme ovat nopeita.

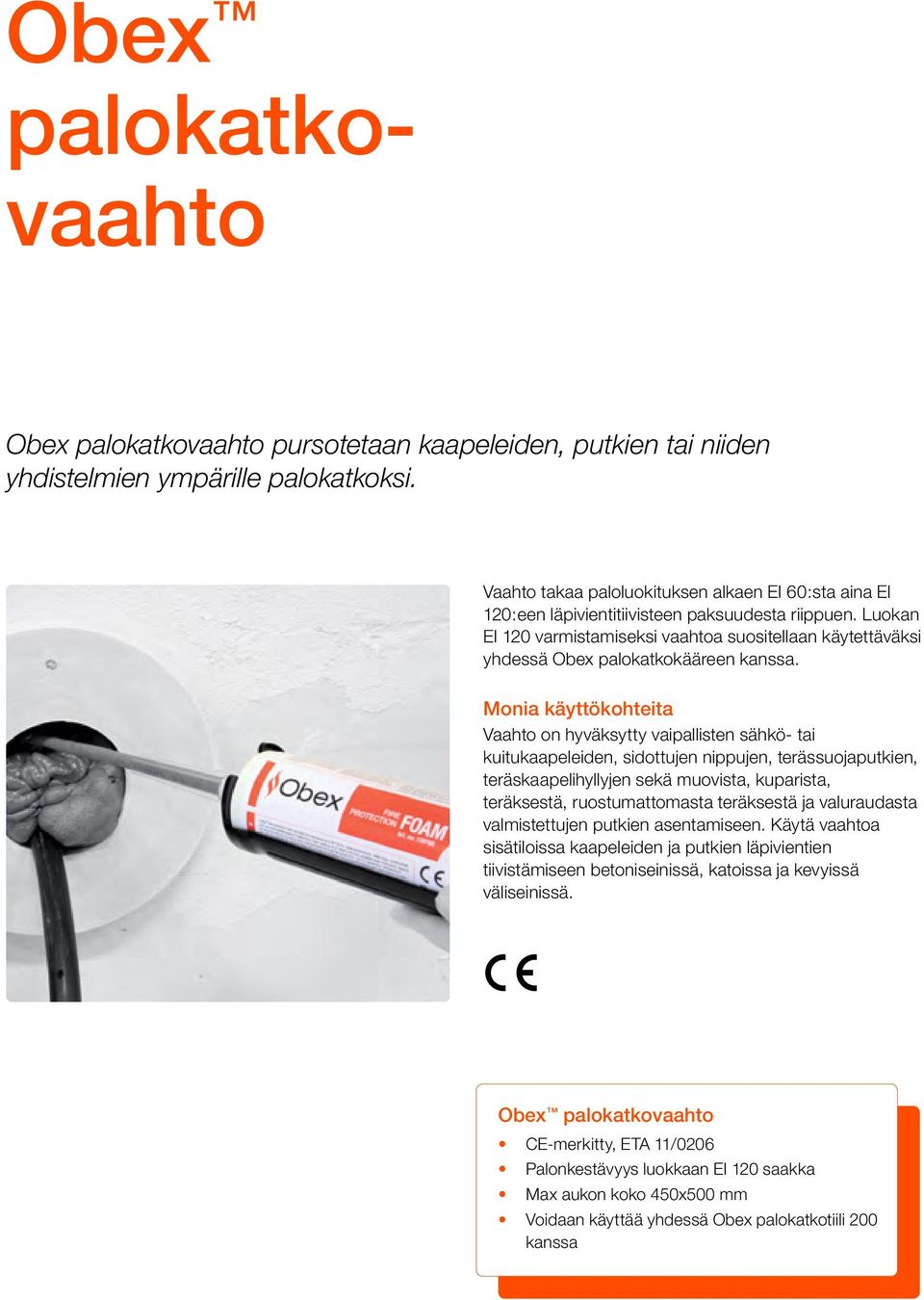

4 Obex palokatkovaahto Obex palokatkovaahto pursotetaan kaapeleiden, putkien tai niiden yhdistelmien ympärille palokatkoksi. Vaahto takaa paloluokituksen alkaen EI 60:sta aina EI 0:een läpivientitiivisteen paksuudesta riippuen. Luokan EI 0 varmistamiseksi vaahtoa suositellaan käytettäväksi yhdessä Obex palokatkokääreen kanssa. Monia käyttökohteita Vaahto on hyväksytty vaipallisten sähkö- tai kuitukaapeleiden, sidottujen nippujen, terässuojaputkien, teräskaapelihyllyjen sekä muovista, kuparista, teräksestä, ruostumattomasta teräksestä ja valuraudasta valmistettujen putkien asentamiseen. Käytä vaahtoa sisätiloissa kaapeleiden ja putkien läpivientien tiivistämiseen betoniseinissä, katoissa ja kevyissä väliseinissä. Obex palokatkovaahto CE-merkitty, ETA /006 Palonkestävyys luokkaan EI 0 saakka Max aukon koko 50x500 mm Voidaan käyttää yhdessä Obex palokatkotiili 00 kanssa

5 ESIMERKKIASENNUS Kuva : Asennus seiniin Kuva : Asennus lattioihin Betoniseinä Putket Ensimmäinen putken kannake Obex palokatkovaahto 5 Kaapeli/kaapelihyllyt, suojaputket 5 6 Ensimmäisten kaapeleiden/kaapelihyllyjen ja 6 suojaputkien kannake Putket Ensimmäinen putken kannake Betonilattia Obex palokatkovaahto Kaapeli/kaapelihyllyt, suojaputket Ensimmäisten kaapeleiden/kaapelihyllyjen ja suojaputkien kannake b = palokatkon minimipaksuus paloluokan mukaan. JÄRJESTELMÄN KOMPONENTIT SYSTEM COMPONENTS Kuvaus Tuotenro. Obex palokatkovaahto Obex fire protection foam 80 ml Obex palokatkotiili 00 Obex fire protection block 00 ( x 60 x 00 mm) 076. Obex palokatkokääre, sis. 0 terässokkaa Obex fire protection wrap (5000 x 50 x [mm]) incl. 0 steel clips Obex palokatkotarra ETA, Suomi Obex Identification plate ETA, Finland

6 Obex palokatkotiili 00 Obex palokatkotiili 00 käytetään tiilten tavoin kaapelin ja putken läpivientitiivisteen rakentamisessa paloluokasta EI 60 aina EI 0 saakka. Esim. paloluokka EI 0:n varmistamiseksi tiili käännetään poikittain, jotta sen tiivistysosa saadaan syvemmälle. Lisää tämän jälkeen Obex palokatkokääre. Myös Obex palokatkomassaa tai vaahtoa voi käyttää yhdessä tiilen kanssa. Kaapelit, putket ja kaapelihyllyt Tiili on hyväksytty vaipallisten sähkö- tai kuitukaapeleiden, sidottujen nippujen, terässuojaputkien, teräskaapelihyllyjen sekä muovista, kuparista, teräksestä, ruostumattomasta teräksestä tai valuraudasta tehtyjen putkien kanssa yhdessä käytettäväksi. Tiiltä käytetään betoniseinissä, katoissa ja kevyissä väliseinissä. Obex palokatkotiili 00 CE-merkitty, ETA-0/0 Palonkestävyys luokkaan EI 0 saakka Suurempiin aukkoihin Voidaan käyttää yhdessä Obex palokatkovaahdon kanssa

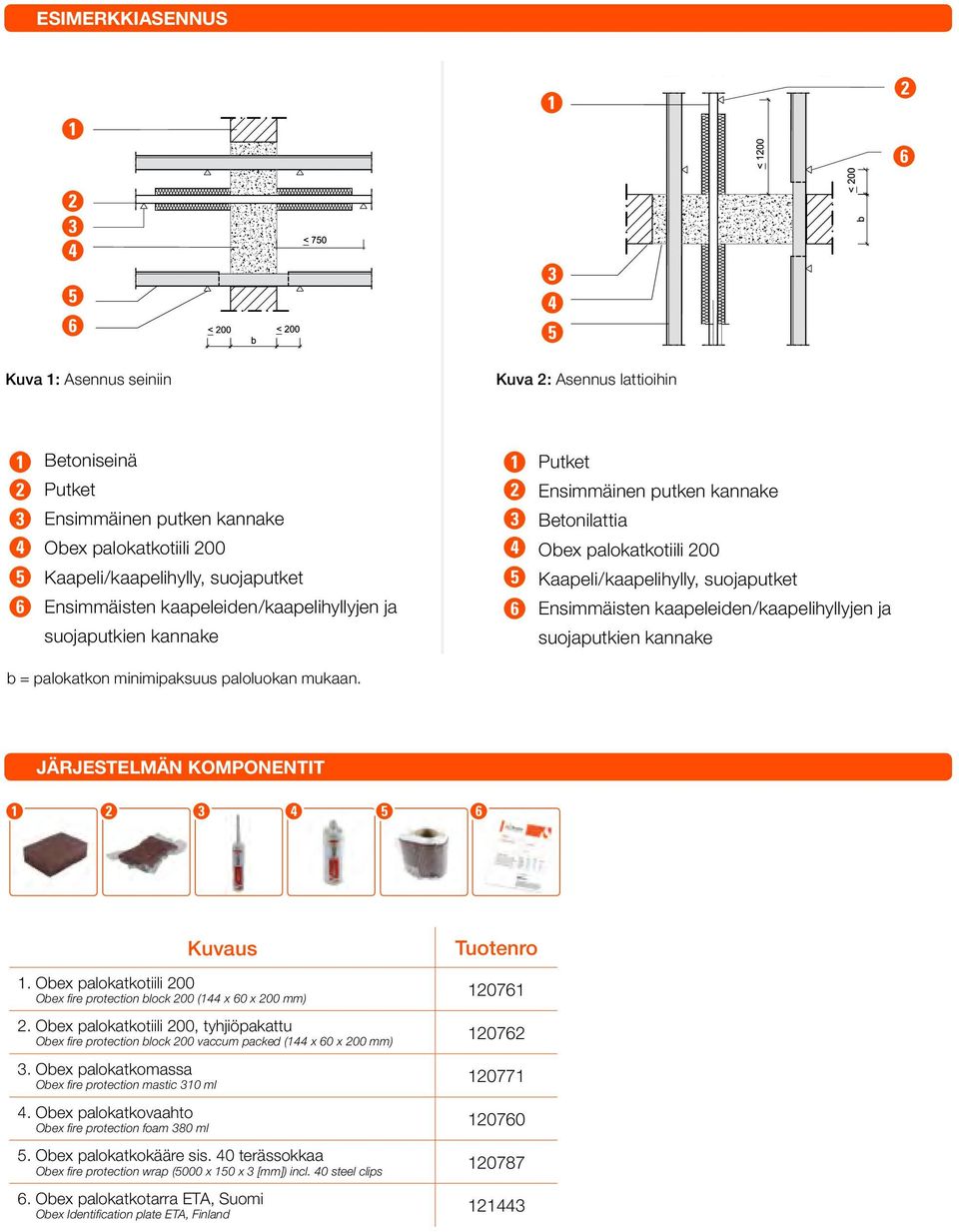

7 ESIMERKKIASENNUS Kuva : Asennus seiniin Kuva : Asennus lattioihin Betoniseinä Putket Putket Ensimmäinen putken kannake Ensimmäinen putken kannake Betonilattia Obex palokatkotiili 00 Obex palokatkotiili 00 5 Kaapeli/kaapelihylly, suojaputket 5 Kaapeli/kaapelihylly, suojaputket 6 Ensimmäisten kaapeleiden/kaapelihyllyjen ja 6 Ensimmäisten kaapeleiden/kaapelihyllyjen ja suojaputkien kannake suojaputkien kannake b = palokatkon minimipaksuus paloluokan mukaan. JÄRJESTELMÄN KOMPONENTIT 5 6 Kuvaus Tuotenro. Obex palokatkotiili 00 Obex fire protection block 00 ( x 60 x 00 mm) 076. Obex palokatkotiili 00, tyhjiöpakattu Obex fire protection block 00 vaccum packed ( x 60 x 00 mm) 076. Obex palokatkomassa Obex fire protection mastic 0 ml 077. Obex palokatkovaahto Obex fire protection foam 80 ml Obex palokatkokääre sis. 0 terässokkaa Obex fire protection wrap (5000 x 50 x [mm]) incl. 0 steel clips Obex palokatkotarra ETA, Suomi Obex Identification plate ETA, Finland

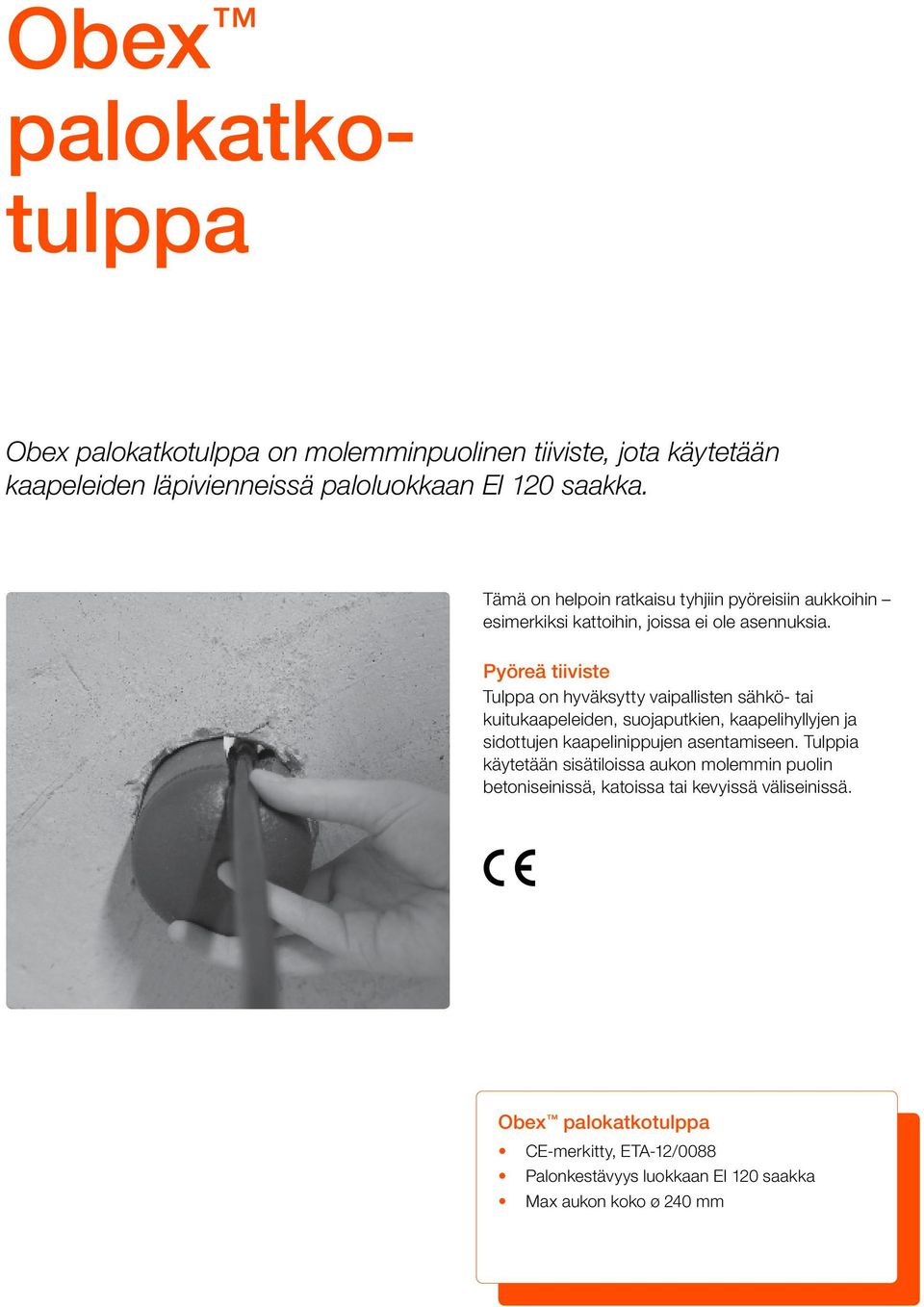

8 Obex palokatkotulppa Obex palokatkotulppa on molemminpuolinen tiiviste, jota käytetään kaapeleiden läpivienneissä paloluokkaan EI 0 saakka. Tämä on helpoin ratkaisu tyhjiin pyöreisiin aukkoihin esimerkiksi kattoihin, joissa ei ole asennuksia. Pyöreä tiiviste Tulppa on hyväksytty vaipallisten sähkö- tai kuitukaapeleiden, suojaputkien, kaapelihyllyjen ja sidottujen kaapelinippujen asentamiseen. Tulppia käytetään sisätiloissa aukon molemmin puolin betoniseinissä, katoissa tai kevyissä väliseinissä. Obex palokatkotulppa CE-merkitty, ETA-/0088 Palonkestävyys luokkaan EI 0 saakka Max aukon koko ø 0 mm

9 ESIMERKKIASENNUS ) ) ) ) ) ) ) ) Kuva : Asennus seiniin Kuva : Asennus lattioihin Kevyt seinä Obex palokatkotulppa Kaapelit/kaapelihylly, suojaputket Ensimmäisten kaapeleiden/kaapelihyllyjen ja suojaputkien kannake Betonilattia Obex palokatkotulppa Kaapelit/kaapelihylly, suojaputket Ensimmäisten kaapeleiden/kaapelihyllyjen ja suojaputkien kannake JÄRJESTELMÄN KOMPONENTIT. Obex palokatkotulppa Obex fire protection plug Kuvaus. Obex palokatkokääre, sis. 0 terässokkaa Obex fire protection wrap (5000 x 50 x mm) including 0 steel clips Tuotenro Obex palokatkomassa Obex fire protection mastic 0 ml 077. Obex palokatkotarra ETA, Suomi Obex Identification plate ETA, Finland Eri koot. Obex palokatkotulppa ø 65mm. Obex palokatkotulppa ø 78mm. Obex palokatkotulppa ø 07mm. Obex palokatkotulppa ø mm. Obex palokatkotulppa ø mm. Obex palokatkotulppa ø 65mm. Obex palokatkotulppa ø 00mm. Obex palokatkotulppa ø 50mm Max aukon koko (mm) Tuotenro ø ø ø ø 0766 ø 0767 ø ø ø

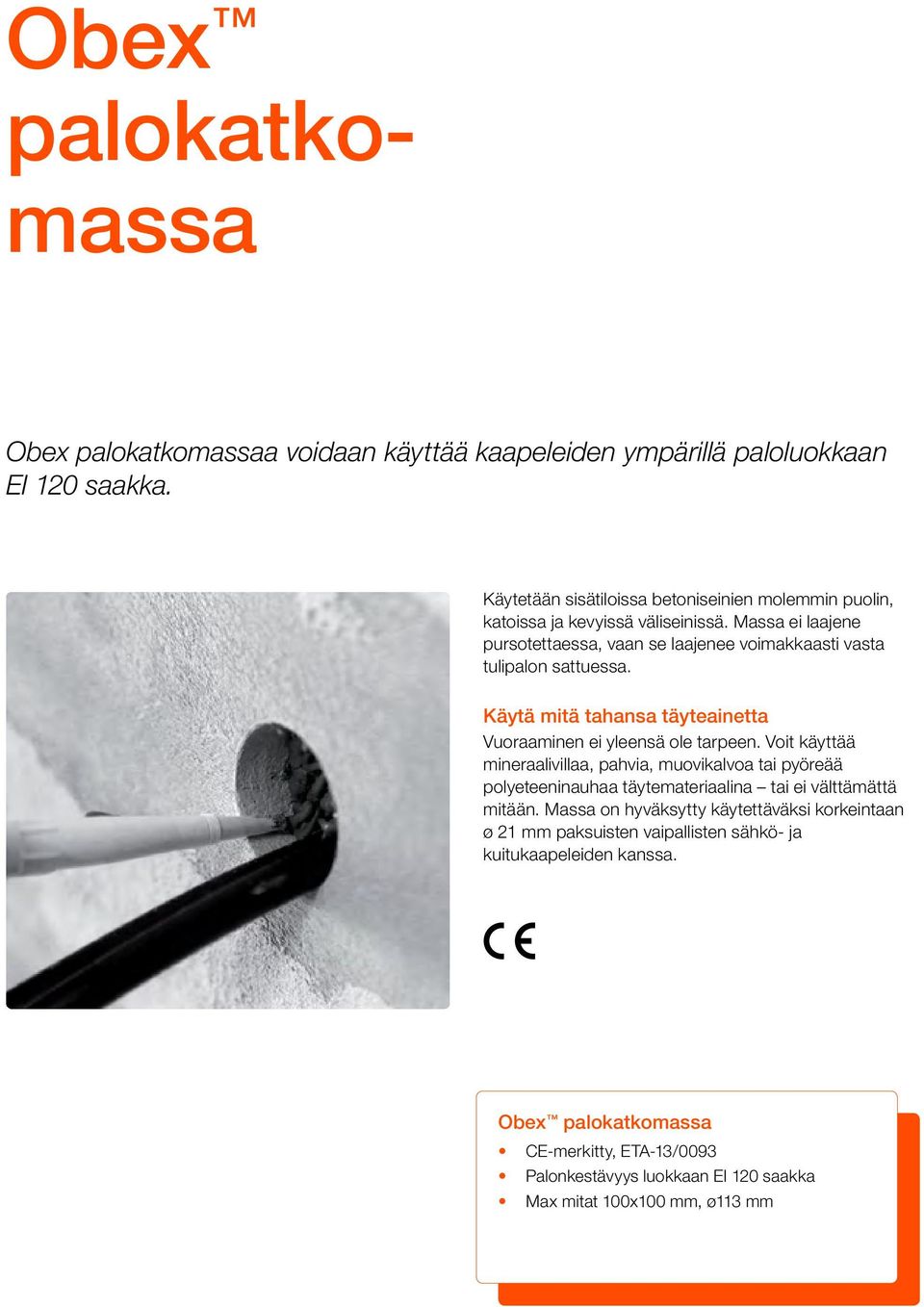

10 Obex palokatkomassa Obex palokatkomassaa voidaan käyttää kaapeleiden ympärillä paloluokkaan EI 0 saakka. Käytetään sisätiloissa betoniseinien molemmin puolin, katoissa ja kevyissä väliseinissä. Massa ei laajene pursotettaessa, vaan se laajenee voimakkaasti vasta tulipalon sattuessa. Käytä mitä tahansa täyteainetta Vuoraaminen ei yleensä ole tarpeen. Voit käyttää mineraalivillaa, pahvia, muovikalvoa tai pyöreää polyeteeninauhaa täytemateriaalina tai ei välttämättä mitään. Massa on hyväksytty käytettäväksi korkeintaan ø mm paksuisten vaipallisten sähkö- ja kuitukaapeleiden kanssa. Obex palokatkomassa CE-merkitty, ETA-/009 Palonkestävyys luokkaan EI 0 saakka Max mitat 00x00 mm, ø mm

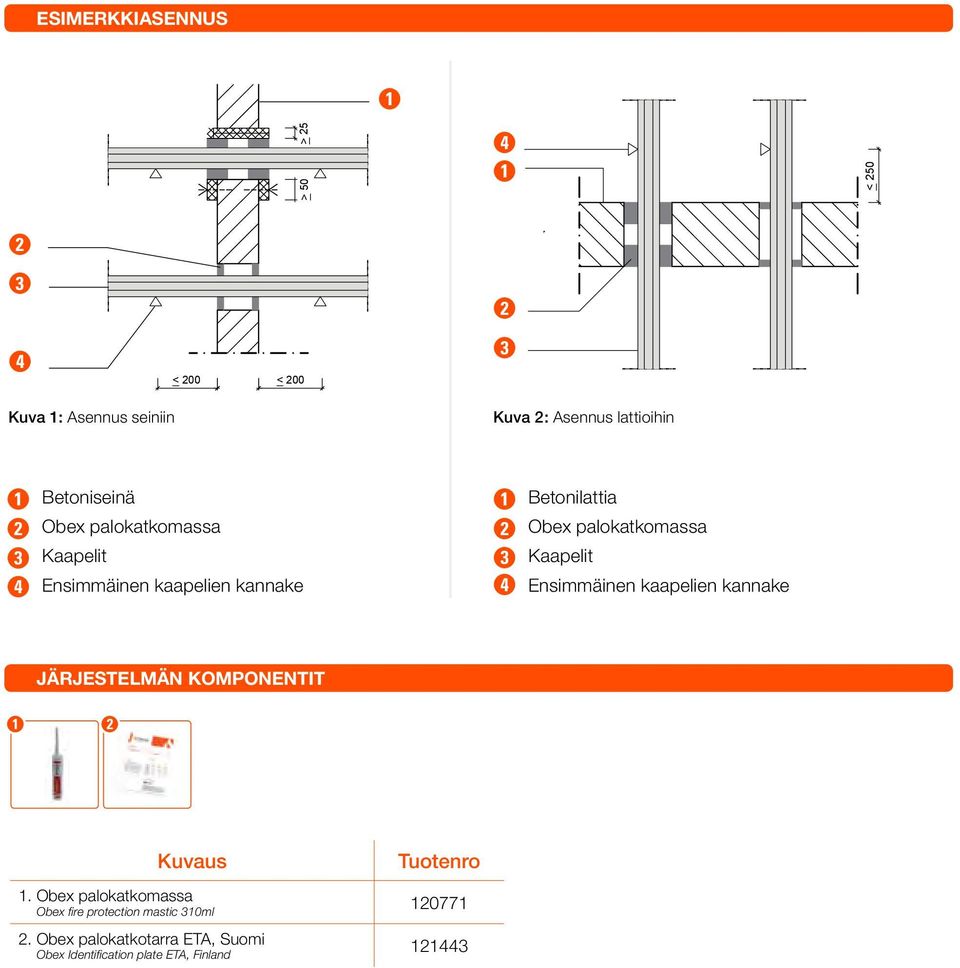

11 ESIMERKKIASENNUS > 5 > 50 < 50 < 00 < 00 Kuva : Asennus seiniin Kuva : Asennus lattioihin Betoniseinä Obex palokatkomassa Kaapelit Ensimmäinen kaapelien kannake Betonilattia Obex palokatkomassa Kaapelit Ensimmäinen kaapelien kannake JÄRJESTELMÄN KOMPONENTIT Kuvaus Tuotenro. Obex palokatkomassa Obex fire protection mastic 0ml 077. Obex palokatkotarra ETA, Suomi Obex Identification plate ETA, Finland

12 Obex palokatkomansetti Obex palokatkomansetissa on paisuvaa materiaalia. Sitä käytetään muoviputkien ympärillä seinissä paloluokkaan EI 90 saakka ja lattioissa luokkaan EI 0 saakka. Tätä palokatkoa on saatavilla neljää eri kokoa:, 0, 50-0 ja 5-60 mm. Näistä kahta suurinta voidaan helposti katkaista pienemmille putkenhalkaisijoille sopiviksi. Monikäyttöinen ratkaisu Mansetti on hyväksytty käytettäväksi monen kokoisten muoviputkien asentamiseen. Sitä käytetään sisätiloissa, betoniseinissä, katoissa ja kevyissä väliseinissä. Se sopii sekä pinta-asennukseen että upotettuna betoniseinään. Mansetit toimitetaan litteiksi pakattuina, jolloin niiden kuljetus ja varastointi on helpompaa. Obex palokatkomansetti CE-merkitty, ETA-/07 Palonkestävyys luokkaan EI 0 saakka Max koko ø60 mm

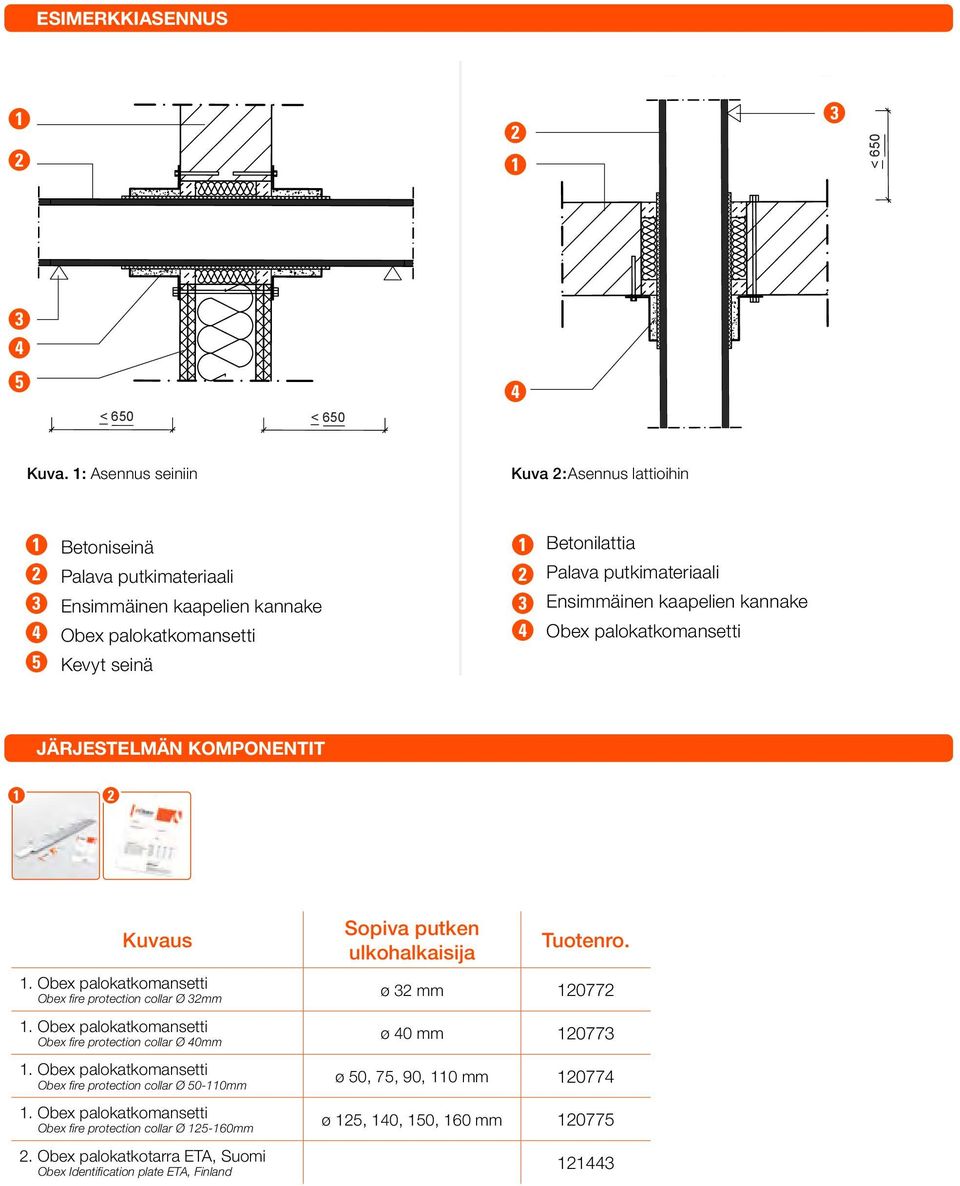

13 < 650 ESIMERKKIASENNUS 5 < 650 < 650 Kuva. : Asennus seiniin Kuva :Asennus lattioihin Betoniseinä Palava putkimateriaali Ensimmäinen kaapelien kannake Obex palokatkomansetti 5 Kevyt seinä Betonilattia Palava putkimateriaali Ensimmäinen kaapelien kannake Obex palokatkomansetti JÄRJESTELMÄN KOMPONENTIT Kuvaus. Obex palokatkomansetti Obex fire protection collar Ø mm. Obex palokatkomansetti Obex fire protection collar Ø 0mm. Obex palokatkomansetti Obex fire protection collar Ø 50-0mm. Obex palokatkomansetti Obex fire protection collar Ø 5-60mm Sopiva putken ulkohalkaisija Tuotenro. ø mm 077 ø 0 mm 077 ø 50, 75, 90, 0 mm 077 ø 5, 0, 50, 60 mm Obex palokatkotarra ETA, Suomi Obex Identification plate ETA, Finland

14 Lisävarusteet ja työvälineet Obex palokatkotuotteet on suunniteltu vaivattomaan asennukseen. Jotta työsi sujuisi entistäkin helpommin, valikoimaamme kuuluu myös hyödyllisiä lisävarusteita ja työvälineitä, joiden avulla saat asennukset onnistumaan. Obex palokatkovaahto Leveä sahalaitainen veitsi. Tuotenro 0776 Knife with serrated blade, wide Kapea sahalaitainen veitsi. Tuotenro 0777 Knife with serrated blade, narrow Asennusteippi. Tuotenro 0778 Installation tape Manuaalinen puristin, vaahto. Tuotenro 0780 Foam dispenser, manual 80 ml Sähköpuristin, vaahto. Tuotenro 078 Foam dispenser, automatic 80 ml Sekoittaja. Tuotenro 078 Mixer attachment 80 ml Sekoittajan jatkosuutin. Tuotenro 078 Extension nozzle for the mixer, pcs Akkupakkaus 0,8V,5AH li-lon. Tuotenro 078 Battery pack 0.8V.5AH li-lon Käsineet. Tuotenro 0788 Gloves, 6 pcs Obex palokatkotiili Leveä sahalaitainen veitsi. Tuotenro 0776 Knife with serrated blade, wide Kapea sahalaitainen veitsi. Tuotenro 0777 Knife with serrated blade, narrow Obex palokatkotulppa Leveä sahalaitainen veitsi. Tuotenro 0776 Knife with serrated blade, wide Kapea sahalaitainen veitsi. Tuotenro 0777 Knife with serrated blade, narrow Obex palokatkomassa Puristin, massa. Tuotenro 0779 Mastic dispenser, 0 ml Tasoituslasta. Tuotenro 0786 Smoothing trowel Polyeteenistä valmistettu pyöreä nauha. Tuotenro 0785 PE round cord, Ø 0 (length m)

15 Vastuuvapauslauseke Obex palokatkoratkaisut ( Obex järjestelmä ) ovat tuotteita, jotka saattavat koostua eri komponenteista. Jokainen komponentti on tarpeellinen Obex järjestelmän parhaalle mahdolliselle toiminnalle. Obex järjestelmän paloturvallisuus on sertifioitu. Vastaavat sertifikaatit ja Obex järjestelmän kyky kestää kyseessä olevat vaarat edellyttävät, että kaikki asennetut komponentit kuuluvat Obex järjestelmään. Näin ollen sertifikaatti ei ole voimassa eikä päde, mikäli kaikki tarvitut komponentit, jotka on asennettu osaksi Obex järjestelmää, eivät ole Roxtecin tai Roxtecin valtuuttaman valmistajan tekemiä. Roxtec ei anna toimintatakuuta Obex järjestelmälle, mikäli (I) kaikki asennetut komponentit eivät kuulu Obex järjestelmään ja ole Roxtecin tai Roxtecin valtuuttaman valmistajan tekemiä ja (II) ostaja ei noudata alla olevia kohtia (a) ja (b). (a) Varastoinnin aikana Obex järjestelmää tai siihen kuuluvia osia on säilytettävä sisätiloissa kuivissa olosuhteissa alkuperäispakkauksissa +5 C + 0 C:n lämpötilassa. (b) Asennus on tehtävä Roxtecin antamien Obex -järjestelmän asennusohjeiden mukaisesti, joita Roxtec päivittää ajoittain. Roxtecin tuotetiedot eivät vapauta Obex järjestelmän tai sen osien ostajaa velvoituksesta määritellä itsenäisesti tuotteiden soveltuvuus tarkoitettuun toimintaan, asennukseen ja/tai käyttöön. Roxtec ei anna takuuta Obex järjestelmälle tai sen osille ja ota vastuuta minkäänlaisista menetyksistä tai vahingoista, olipa kyseessä suora, epäsuora, välillinen tai muu liikevoiton menetys, jos se on tapahtunut tai aiheutunut Obex järjestelmässä olevista tai siihen asennetuista komponenteista, jotka eivät ole Roxtecin tai Roxtecin valtuuttaman valmistajan tekemiä ja/tai Obex järjestelmän käytöstä muulla tavoin kuin suunniteltu tai aiottu käyttötarkoitus on. Roxtec nimenomaan sulkee pois oletetut takuut soveltuvuudesta kaupankäynnin kohteeksi tai sopivuudesta tiettyyn tarkoitukseen ja kaikki nimenomaiset tai oletetut edustukset ja takuut, jotka on säädetty laissa tai tapaoikeudessa. Käyttäjä määrittelee Obex järjestelmän sopivuuden tarkoitettuun käyttöön ja ottaa siihen liittyvät riskit sekä vastuun. Roxtec ei ole missään tapauksessa vastuussa epäsuorista, välillisistä, rikosoikeudellisista, erityisistä, rangaistuksellisista tai ennakoimattomista vahingoista tai menetyksistä.
