Hollontien kivisilta /Laihia Suunnitelman numero R15/1095/S3. Sillan laatuvaatimukset

Transkriptio

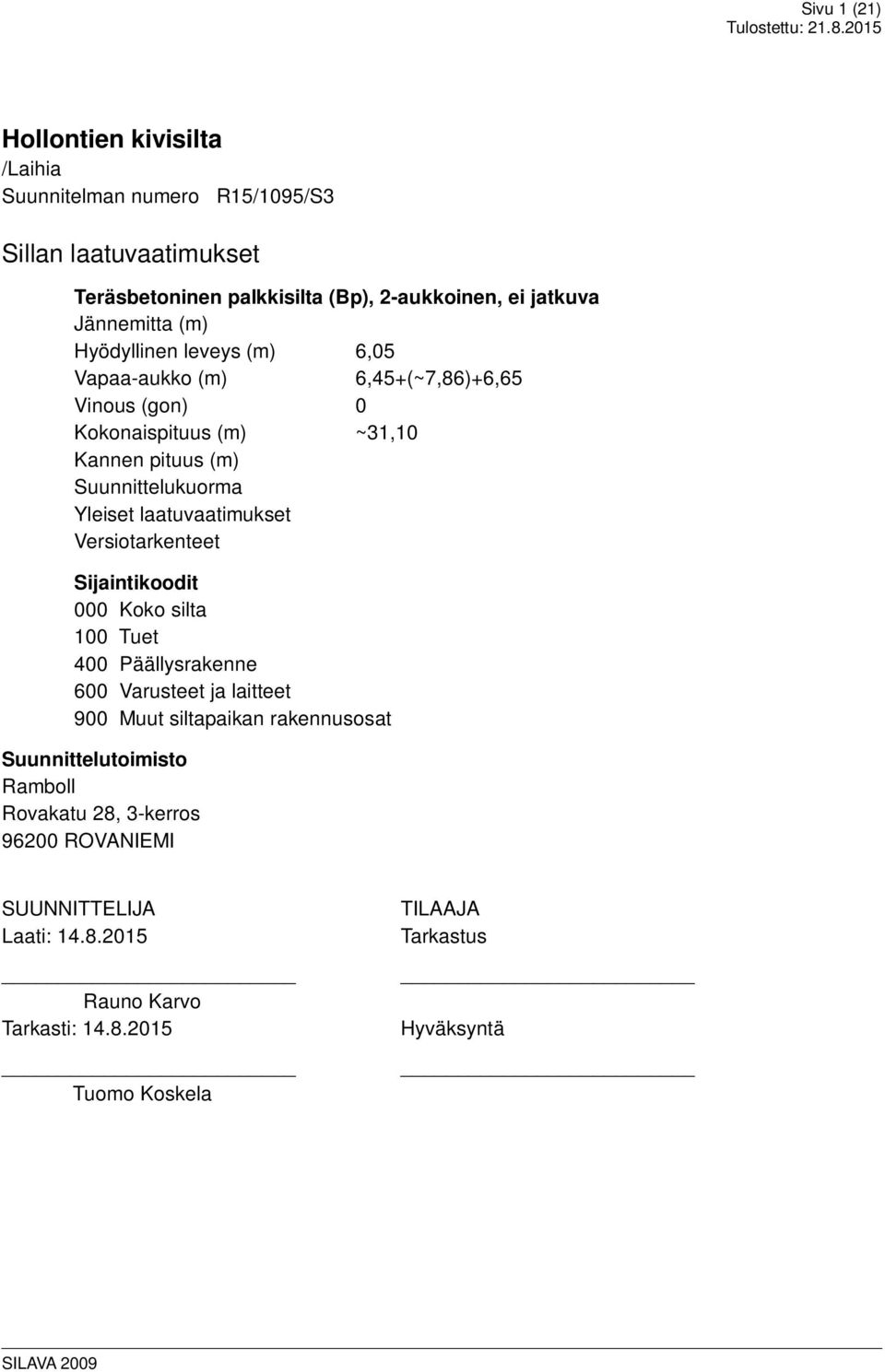

1 Sivu 1 (21) Hollontien kivisilta /Laihia Suunnitelman numero R15/1095/S3 Sillan laatuvaatimukset Teräsbetoninen palkkisilta (Bp), 2-aukkoinen, ei jatkuva Jännemitta (m) Hyödyllinen leveys (m) 6,05 Vapaa-aukko (m) 6,45+(~7,86)+6,65 Vinous (gon) 0 Kokonaispituus (m) ~31,10 Kannen pituus (m) Suunnittelukuorma Yleiset laatuvaatimukset Versiotarkenteet Sijaintikoodit 000 Koko silta 100 Tuet 400 Päällysrakenne 600 Varusteet ja laitteet 900 Muut siltapaikan rakennusosat Suunnittelutoimisto Ramboll Rovakatu 28, 3-kerros ROVANIEMI SUUNNITTELIJA Laati: Rauno Karvo Tarkasti: Tuomo Koskela TILAAJA Tarkastus Hyväksyntä

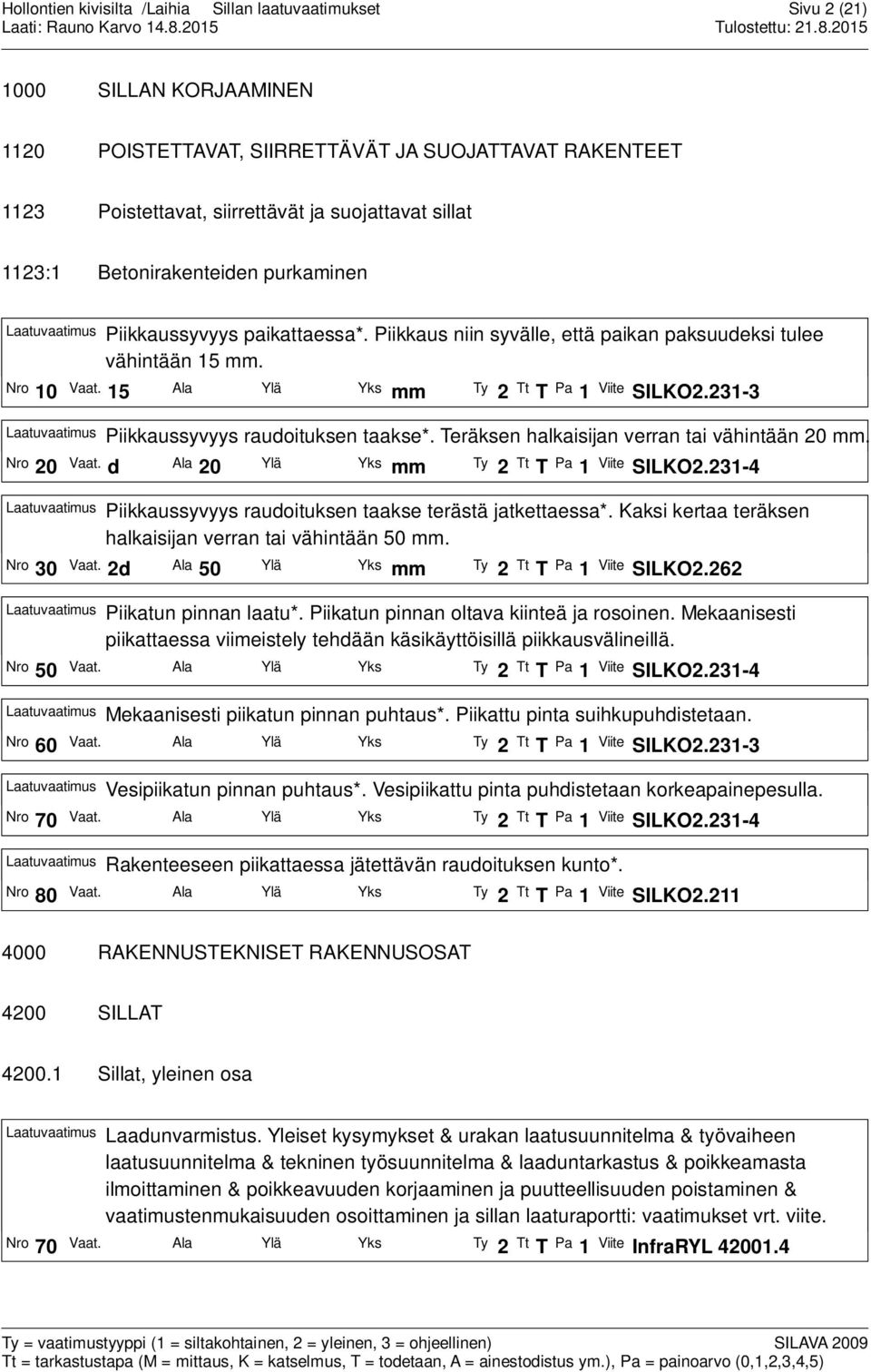

2 Sivu 2 (21) 1000 SILLAN KORJAAMINEN 1120 POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET 1123 Poistettavat, siirrettävät ja suojattavat sillat 1123:1 Betonirakenteiden purkaminen Laatuvaatimus Piikkaussyvyys paikattaessa*. Piikkaus niin syvälle, että paikan paksuudeksi tulee vähintään 15 mm. Nro 10 Vaat. 15 Ala Ylä Yks mm Ty 2 Tt T Pa 1 Viite SILKO Laatuvaatimus Piikkaussyvyys raudoituksen taakse*. Teräksen halkaisijan verran tai vähintään 20 mm. Nro 20 Vaat. d Ala 20 Ylä Yks mm Ty 2 Tt T Pa 1 Viite SILKO Laatuvaatimus Piikkaussyvyys raudoituksen taakse terästä jatkettaessa*. Kaksi kertaa teräksen halkaisijan verran tai vähintään 50 mm. Nro 30 Vaat. 2d Ala 50 Ylä Yks mm Ty 2 Tt T Pa 1 Viite SILKO2.262 Laatuvaatimus Piikatun pinnan laatu*. Piikatun pinnan oltava kiinteä ja rosoinen. Mekaanisesti piikattaessa viimeistely tehdään käsikäyttöisillä piikkausvälineillä. Nro 50 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite SILKO Laatuvaatimus Mekaanisesti piikatun pinnan puhtaus*. Piikattu pinta suihkupuhdistetaan. Nro 60 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite SILKO Laatuvaatimus Vesipiikatun pinnan puhtaus*. Vesipiikattu pinta puhdistetaan korkeapainepesulla. Nro 70 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite SILKO Laatuvaatimus Rakenteeseen piikattaessa jätettävän raudoituksen kunto*. Nro 80 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite SILKO RAKENNUSTEKNISET RAKENNUSOSAT 4200 SILLAT Sillat, yleinen osa Laatuvaatimus Laadunvarmistus. Yleiset kysymykset & urakan laatusuunnitelma & työvaiheen laatusuunnitelma & tekninen työsuunnitelma & laaduntarkastus & poikkeamasta ilmoittaminen & poikkeavuuden korjaaminen ja puutteellisuuden poistaminen & vaatimustenmukaisuuden osoittaminen ja sillan laaturaportti: vaatimukset vrt. viite. Nro 70 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

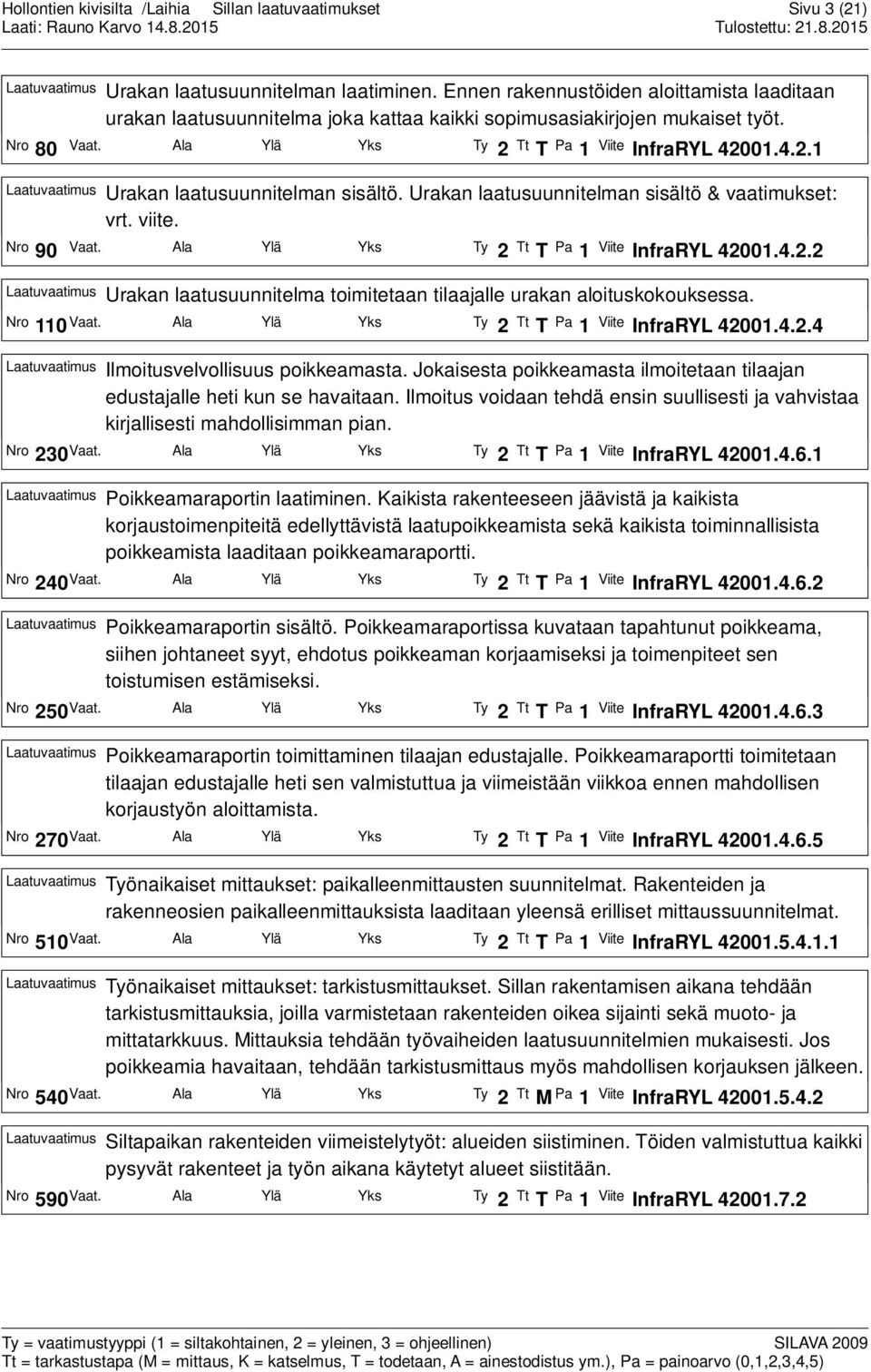

3 Sivu 3 (21) Laatuvaatimus Urakan laatusuunnitelman laatiminen. Ennen rakennustöiden aloittamista laaditaan urakan laatusuunnitelma joka kattaa kaikki sopimusasiakirjojen mukaiset työt. Nro 80 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Urakan laatusuunnitelman sisältö. Urakan laatusuunnitelman sisältö & vaatimukset: vrt. viite. Nro 90 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Urakan laatusuunnitelma toimitetaan tilaajalle urakan aloituskokouksessa. Nro 110Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Ilmoitusvelvollisuus poikkeamasta. Jokaisesta poikkeamasta ilmoitetaan tilaajan edustajalle heti kun se havaitaan. Ilmoitus voidaan tehdä ensin suullisesti ja vahvistaa kirjallisesti mahdollisimman pian. Nro 230Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Poikkeamaraportin laatiminen. Kaikista rakenteeseen jäävistä ja kaikista korjaustoimenpiteitä edellyttävistä laatupoikkeamista sekä kaikista toiminnallisista poikkeamista laaditaan poikkeamaraportti. Nro 240Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Poikkeamaraportin sisältö. Poikkeamaraportissa kuvataan tapahtunut poikkeama, siihen johtaneet syyt, ehdotus poikkeaman korjaamiseksi ja toimenpiteet sen toistumisen estämiseksi. Nro 250Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Poikkeamaraportin toimittaminen tilaajan edustajalle. Poikkeamaraportti toimitetaan tilaajan edustajalle heti sen valmistuttua ja viimeistään viikkoa ennen mahdollisen korjaustyön aloittamista. Nro 270Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Työnaikaiset mittaukset: paikalleenmittausten suunnitelmat. Rakenteiden ja rakenneosien paikalleenmittauksista laaditaan yleensä erilliset mittaussuunnitelmat. Nro 510Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Työnaikaiset mittaukset: tarkistusmittaukset. Sillan rakentamisen aikana tehdään tarkistusmittauksia, joilla varmistetaan rakenteiden oikea sijainti sekä muoto- ja mittatarkkuus. Mittauksia tehdään työvaiheiden laatusuunnitelmien mukaisesti. Jos poikkeamia havaitaan, tehdään tarkistusmittaus myös mahdollisen korjauksen jälkeen. Nro 540Vaat. Ala Ylä Yks Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Siltapaikan rakenteiden viimeistelytyöt: alueiden siistiminen. Töiden valmistuttua kaikki pysyvät rakenteet ja työn aikana käytetyt alueet siistitään. Nro 590Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

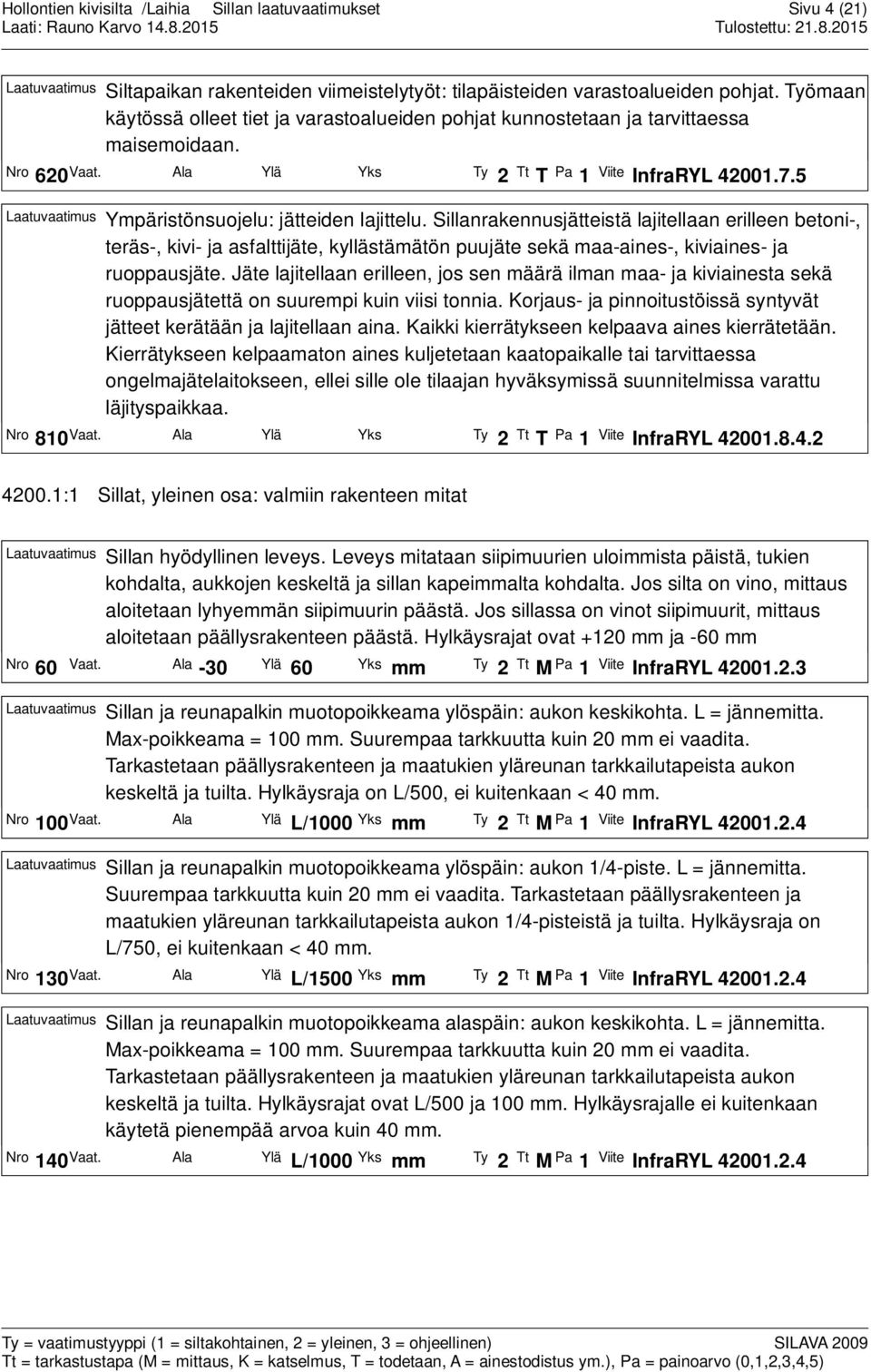

4 Sivu 4 (21) Laatuvaatimus Siltapaikan rakenteiden viimeistelytyöt: tilapäisteiden varastoalueiden pohjat. Työmaan käytössä olleet tiet ja varastoalueiden pohjat kunnostetaan ja tarvittaessa maisemoidaan. Nro 620Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Ympäristönsuojelu: jätteiden lajittelu. Sillanrakennusjätteistä lajitellaan erilleen betoni-, teräs-, kivi- ja asfalttijäte, kyllästämätön puujäte sekä maa-aines-, kiviaines- ja ruoppausjäte. Jäte lajitellaan erilleen, jos sen määrä ilman maa- ja kiviainesta sekä ruoppausjätettä on suurempi kuin viisi tonnia. Korjaus- ja pinnoitustöissä syntyvät jätteet kerätään ja lajitellaan aina. Kaikki kierrätykseen kelpaava aines kierrätetään. Kierrätykseen kelpaamaton aines kuljetetaan kaatopaikalle tai tarvittaessa ongelmajätelaitokseen, ellei sille ole tilaajan hyväksymissä suunnitelmissa varattu läjityspaikkaa. Nro 810Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1 Sillat, yleinen osa: valmiin rakenteen mitat Laatuvaatimus Sillan hyödyllinen leveys. Leveys mitataan siipimuurien uloimmista päistä, tukien kohdalta, aukkojen keskeltä ja sillan kapeimmalta kohdalta. Jos silta on vino, mittaus aloitetaan lyhyemmän siipimuurin päästä. Jos sillassa on vinot siipimuurit, mittaus aloitetaan päällysrakenteen päästä. Hylkäysrajat ovat +120 mm ja -60 mm Nro 60 Vaat. Ala -30 Ylä 60 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan ja reunapalkin muotopoikkeama ylöspäin: aukon keskikohta. L = jännemitta. Max-poikkeama = 100 mm. Suurempaa tarkkuutta kuin 20 mm ei vaadita. Tarkastetaan päällysrakenteen ja maatukien yläreunan tarkkailutapeista aukon keskeltä ja tuilta. Hylkäysraja on L/500, ei kuitenkaan < 40 mm. Nro 100Vaat. Ala Ylä L/1000 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan ja reunapalkin muotopoikkeama ylöspäin: aukon 1/4-piste. L = jännemitta. Suurempaa tarkkuutta kuin 20 mm ei vaadita. Tarkastetaan päällysrakenteen ja maatukien yläreunan tarkkailutapeista aukon 1/4-pisteistä ja tuilta. Hylkäysraja on L/750, ei kuitenkaan < 40 mm. Nro 130Vaat. Ala Ylä L/1500 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan ja reunapalkin muotopoikkeama alaspäin: aukon keskikohta. L = jännemitta. Max-poikkeama = 100 mm. Suurempaa tarkkuutta kuin 20 mm ei vaadita. Tarkastetaan päällysrakenteen ja maatukien yläreunan tarkkailutapeista aukon keskeltä ja tuilta. Hylkäysrajat ovat L/500 ja 100 mm. Hylkäysrajalle ei kuitenkaan käytetä pienempää arvoa kuin 40 mm. Nro 140Vaat. Ala Ylä L/1000 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL

5 Sivu 5 (21) Laatuvaatimus Sillan ja reunapalkin muotopoikkeama alaspäin: aukon 1/4-piste. L = jännemitta. Max-poikkeama = 70 mm. Suurempaa tarkkuutta kuin 20 mm ei vaadita. Tarkastetaan päällysrakenteen ja maatukien yläreunan tarkkailutapeista aukon keskeltä ja tuilta. Hylkäysrajat ovat L/750 ja 140 mm. Hylkäysrajalle ei kuitenkaan käytetä pienempää arvoa kuin 40 mm. Nro 160Vaat. Ala Ylä L/1500 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan ja reunapalkin muoto pystysuunnassa: merkitseminen laaturaporttiin. Mittaustulokset merkitään sillan laaturaporttiin. Nro 170Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Sillan ja reunapalkin muoto vaakasuunnassa: sillan keskikohta. L = sillan tai päällysrakenteen pituus. Max-poikkeama = 100 mm Suurempaa tarkkuutta kuin 20 mm ei vaadita. Muoto määritetään kummankin reunapalkin päältä ulkoreunasta päällysrakenteen päistä ja sillan keskeltä. Jos sillassa on päällysrakenteen suuntaiset siipimuurit, muototarkastelu ja mitta L ulotetaan siipimuurien päähän saakka. Hylkäysrajat ovat L/500 ja 200 mm. Hylkäysrajalle ei kuitenkaan käytetä pienempää arvoa kuin 40 mm. Nro 180Vaat. Ala Ylä L/1000 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan ja reunapalkin muoto vaakasuunnassa: sillan 1/4-pisteet. L = sillan tai päällysrakenteen pituus. Max-poikkeama = 70 mm Suurempaa tarkkuutta kuin 20 mm ei vaadita. Muoto määritetään kummankin reunapalkin päältä ulkoreunasta päällysrakenteen päistä ja sillan 1/4-pisteistä. Jos sillassa on päällysrakenteen suuntaiset siipimuurit, muototarkastelu ja mitta L ulotetaan siipimuurien päähän saakka. Hylkäysrajat ovat L/750 ja 140 mm. Hylkäysrajalle ei kuitenkaan käytetä pienempää arvoa kuin 40 mm. Nro 180Vaat. Ala Ylä L/1500 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Sillan betonirakenteet Laatuvaatimus infrarylin soveltaminen, muussa maassa valmistettu tuote, lyhenteet yms. INfraRYLin soveltaminen & muussa maassa valmistettu tuote & käsitteet, merkinnät ja lyhenteet: vaatimukset vrt. viite. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Tekniset työsuunnitelmat. Ellei sillan rakennussuunnitelmassa muuta esitetä, laaditaan ainakin seuraavat erilliset tekniset työsuunnitelmat: teline- ja muottisuunnitelmat & raudoitustyösuunnitelmat & betonityösuunnitelmat & jännittämistöiden suunnitelmat & elementtien valmistussuunnitelma (tarvittaessa) & elementtien käsittely- ja kuljetussuunnitelma & elementtien asennussuunnitelma & betonipinnan suoja-ainekäsittelyn suunnitelma. Suunnitelmia voidaan tarvittaessa koota laajemmiksi kokonaisuuksiksi tai jakaa osiin. Suunnitelmien laadintaa koskevat vaatimukset ja ohjeet on esitetty InfraRYL ja InfraRYL ssa. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

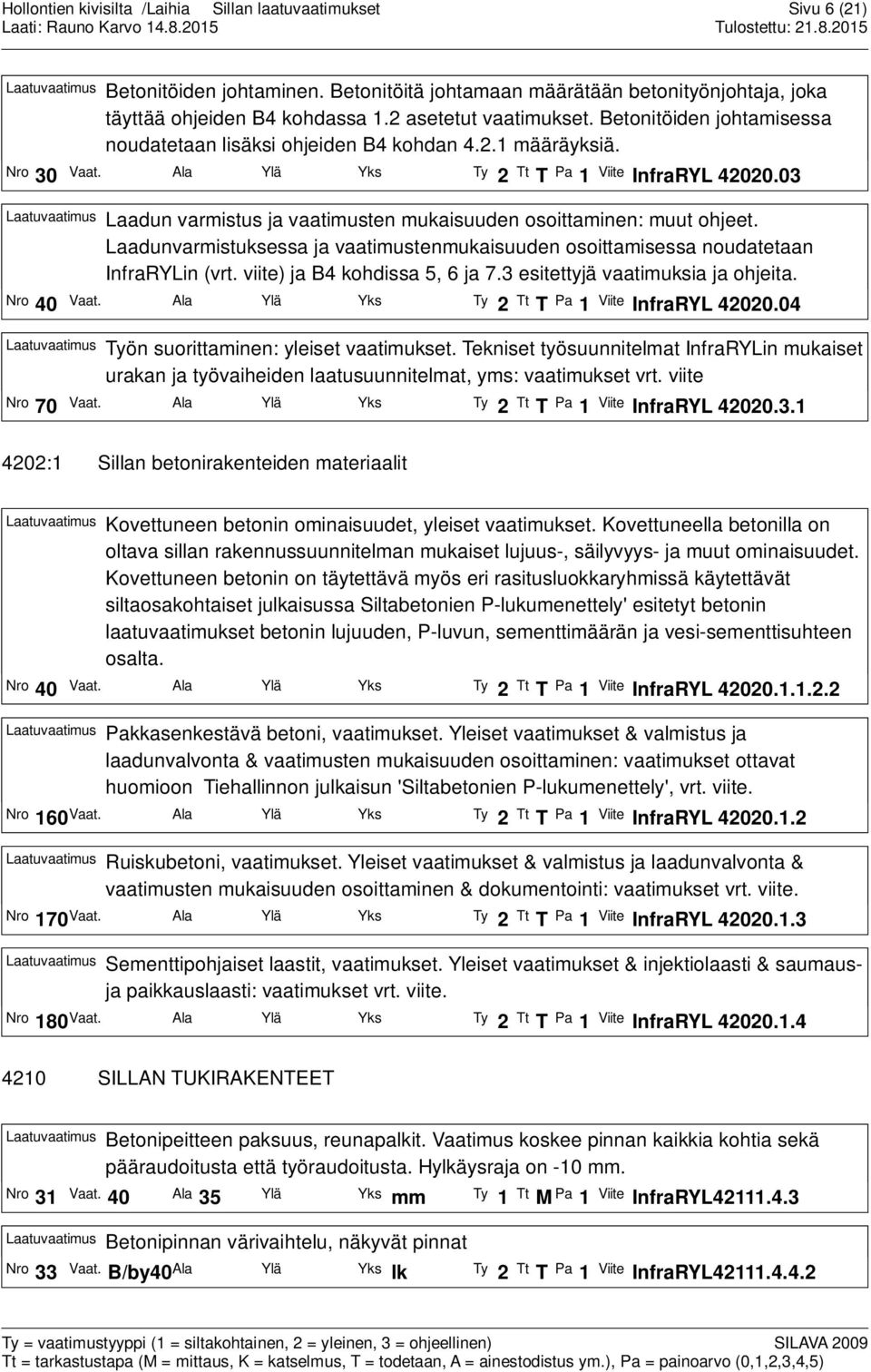

6 Sivu 6 (21) Laatuvaatimus Betonitöiden johtaminen. Betonitöitä johtamaan määrätään betonityönjohtaja, joka täyttää ohjeiden B4 kohdassa 1.2 asetetut vaatimukset. Betonitöiden johtamisessa noudatetaan lisäksi ohjeiden B4 kohdan määräyksiä. Nro 30 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Laadun varmistus ja vaatimusten mukaisuuden osoittaminen: muut ohjeet. Laadunvarmistuksessa ja vaatimustenmukaisuuden osoittamisessa noudatetaan InfraRYLin (vrt. viite) ja B4 kohdissa 5, 6 ja 7.3 esitettyjä vaatimuksia ja ohjeita. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Työn suorittaminen: yleiset vaatimukset. Tekniset työsuunnitelmat InfraRYLin mukaiset urakan ja työvaiheiden laatusuunnitelmat, yms: vaatimukset vrt. viite Nro 70 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1 Sillan betonirakenteiden materiaalit Laatuvaatimus Kovettuneen betonin ominaisuudet, yleiset vaatimukset. Kovettuneella betonilla on oltava sillan rakennussuunnitelman mukaiset lujuus-, säilyvyys- ja muut ominaisuudet. Kovettuneen betonin on täytettävä myös eri rasitusluokkaryhmissä käytettävät siltaosakohtaiset julkaisussa Siltabetonien P-lukumenettely' esitetyt betonin laatuvaatimukset betonin lujuuden, P-luvun, sementtimäärän ja vesi-sementtisuhteen osalta. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Pakkasenkestävä betoni, vaatimukset. Yleiset vaatimukset & valmistus ja laadunvalvonta & vaatimusten mukaisuuden osoittaminen: vaatimukset ottavat huomioon Tiehallinnon julkaisun 'Siltabetonien P-lukumenettely', vrt. viite. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Ruiskubetoni, vaatimukset. Yleiset vaatimukset & valmistus ja laadunvalvonta & vaatimusten mukaisuuden osoittaminen & dokumentointi: vaatimukset vrt. viite. Nro 170Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Sementtipohjaiset laastit, vaatimukset. Yleiset vaatimukset & injektiolaasti & saumausja paikkauslaasti: vaatimukset vrt. viite. Nro 180Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL SILLAN TUKIRAKENTEET Laatuvaatimus Betonipeitteen paksuus, reunapalkit. Vaatimus koskee pinnan kaikkia kohtia sekä pääraudoitusta että työraudoitusta. Hylkäysraja on -10 mm. Nro 31 Vaat. 40 Ala 35 Ylä Yks mm Ty 1 Tt M Pa 1 Viite InfraRYL Laatuvaatimus Betonipinnan värivaihtelu, näkyvät pinnat Nro 33 Vaat. B/by40Ala Ylä Yks lk Ty 2 Tt T Pa 1 Viite InfraRYL

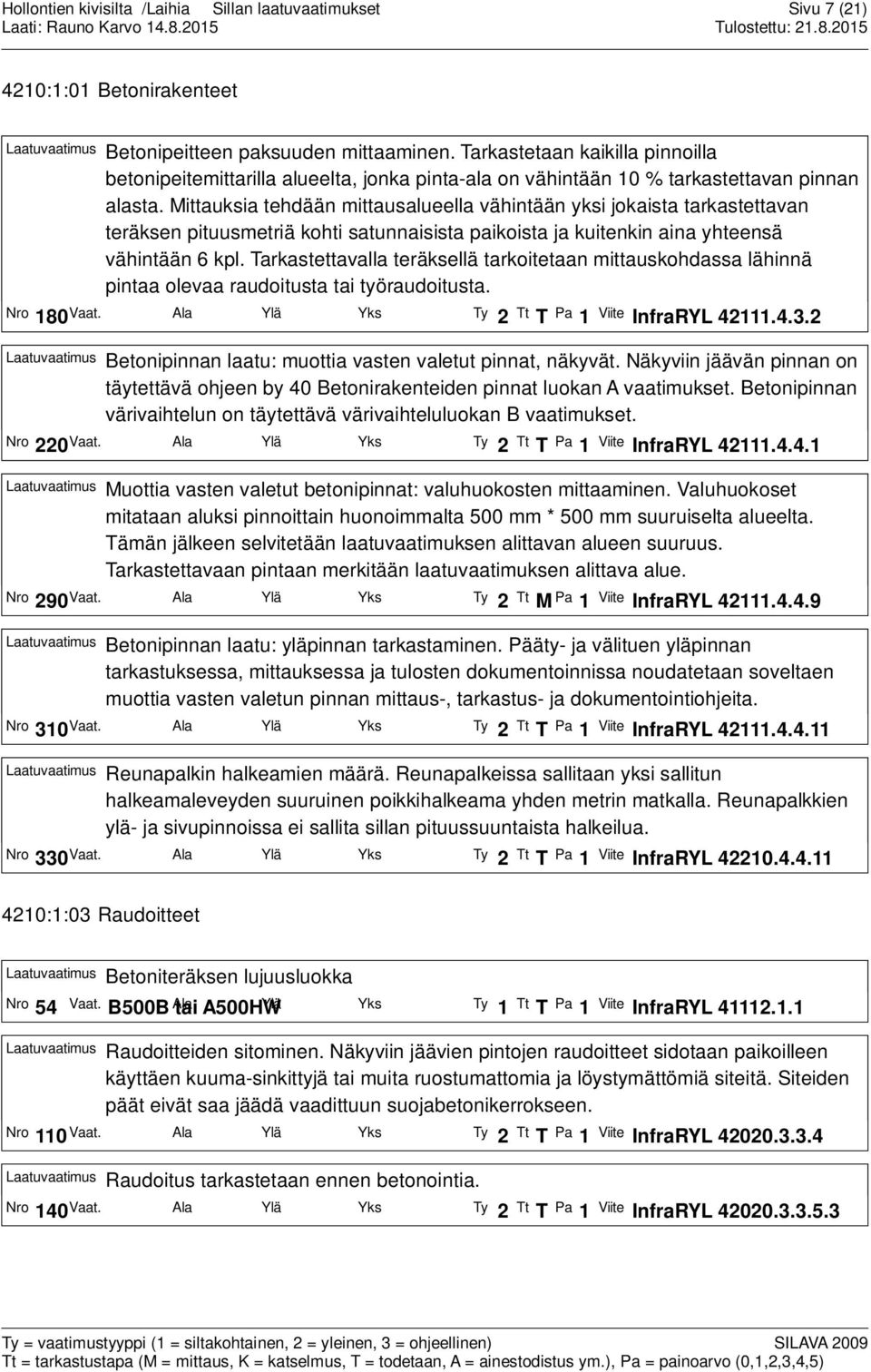

7 Sivu 7 (21) 4210:1:01 Betonirakenteet Laatuvaatimus Betonipeitteen paksuuden mittaaminen. Tarkastetaan kaikilla pinnoilla betonipeitemittarilla alueelta, jonka pinta-ala on vähintään 10 % tarkastettavan pinnan alasta. Mittauksia tehdään mittausalueella vähintään yksi jokaista tarkastettavan teräksen pituusmetriä kohti satunnaisista paikoista ja kuitenkin aina yhteensä vähintään 6 kpl. Tarkastettavalla teräksellä tarkoitetaan mittauskohdassa lähinnä pintaa olevaa raudoitusta tai työraudoitusta. Nro 180Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: muottia vasten valetut pinnat, näkyvät. Näkyviin jäävän pinnan on täytettävä ohjeen by 40 Betonirakenteiden pinnat luokan A vaatimukset. Betonipinnan värivaihtelun on täytettävä värivaihteluluokan B vaatimukset. Nro 220Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Muottia vasten valetut betonipinnat: valuhuokosten mittaaminen. Valuhuokoset mitataan aluksi pinnoittain huonoimmalta 500 mm * 500 mm suuruiselta alueelta. Tämän jälkeen selvitetään laatuvaatimuksen alittavan alueen suuruus. Tarkastettavaan pintaan merkitään laatuvaatimuksen alittava alue. Nro 290Vaat. Ala Ylä Yks Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: yläpinnan tarkastaminen. Pääty- ja välituen yläpinnan tarkastuksessa, mittauksessa ja tulosten dokumentoinnissa noudatetaan soveltaen muottia vasten valetun pinnan mittaus-, tarkastus- ja dokumentointiohjeita. Nro 310Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Reunapalkin halkeamien määrä. Reunapalkeissa sallitaan yksi sallitun halkeamaleveyden suuruinen poikkihalkeama yhden metrin matkalla. Reunapalkkien ylä- ja sivupinnoissa ei sallita sillan pituussuuntaista halkeilua. Nro 330Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1:03 Raudoitteet Laatuvaatimus Betoniteräksen lujuusluokka Nro 54 Vaat. B500B Ala tai A500HW Ylä Yks Ty 1 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Raudoitteiden sitominen. Näkyviin jäävien pintojen raudoitteet sidotaan paikoilleen käyttäen kuuma-sinkittyjä tai muita ruostumattomia ja löystymättömiä siteitä. Siteiden päät eivät saa jäädä vaadittuun suojabetonikerrokseen. Nro 110Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Raudoitus tarkastetaan ennen betonointia. Nro 140Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

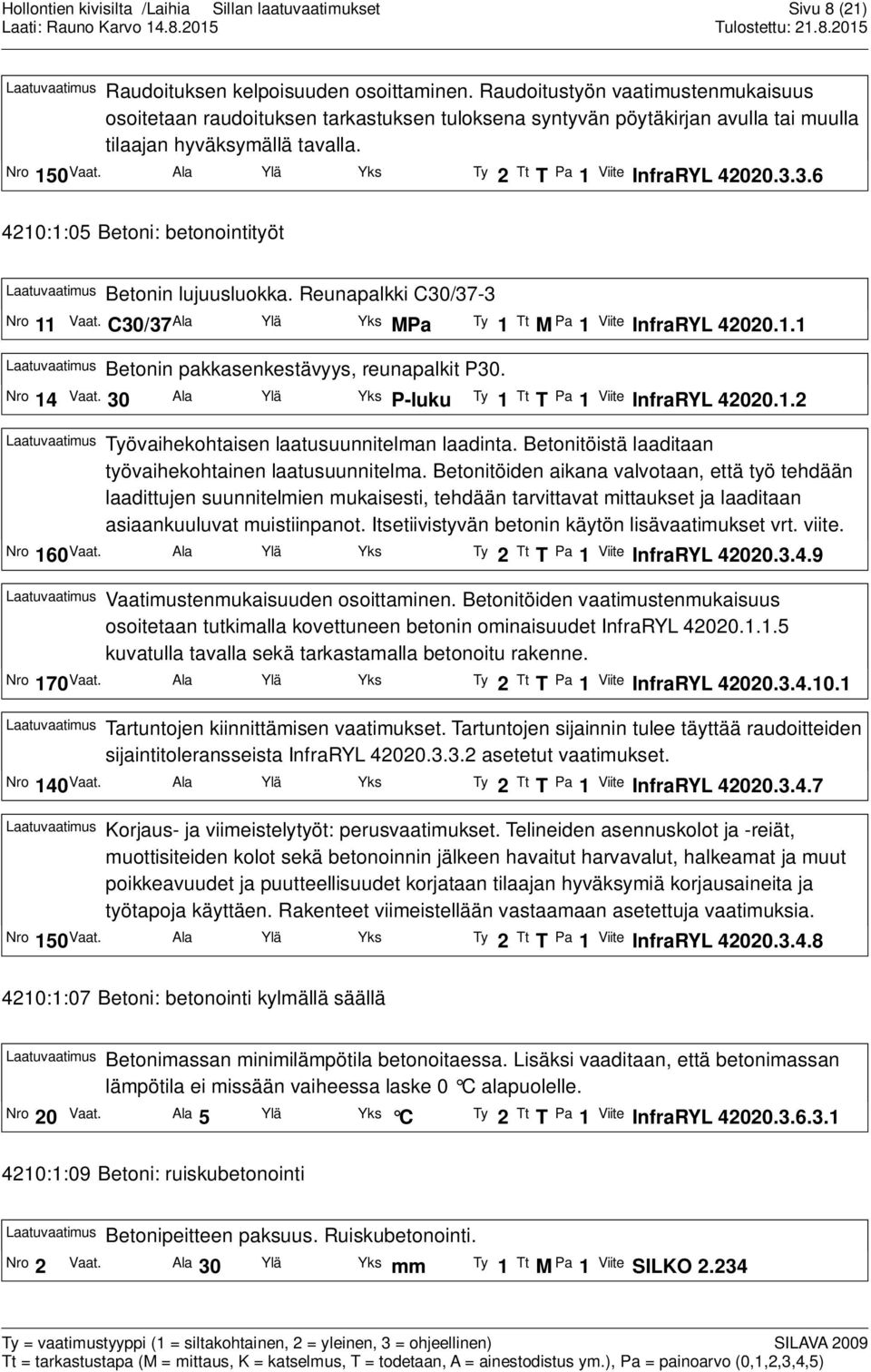

8 Sivu 8 (21) Laatuvaatimus Raudoituksen kelpoisuuden osoittaminen. Raudoitustyön vaatimustenmukaisuus osoitetaan raudoituksen tarkastuksen tuloksena syntyvän pöytäkirjan avulla tai muulla tilaajan hyväksymällä tavalla. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1:05 Betoni: betonointityöt Laatuvaatimus Betonin lujuusluokka. Reunapalkki C30/37-3 Nro 11 Vaat. C30/37Ala Ylä Yks MPa Ty 1 Tt M Pa 1 Viite InfraRYL Laatuvaatimus Betonin pakkasenkestävyys, reunapalkit P30. Nro 14 Vaat. 30 Ala Ylä Yks P-luku Ty 1 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Työvaihekohtaisen laatusuunnitelman laadinta. Betonitöistä laaditaan työvaihekohtainen laatusuunnitelma. Betonitöiden aikana valvotaan, että työ tehdään laadittujen suunnitelmien mukaisesti, tehdään tarvittavat mittaukset ja laaditaan asiaankuuluvat muistiinpanot. Itsetiivistyvän betonin käytön lisävaatimukset vrt. viite. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Vaatimustenmukaisuuden osoittaminen. Betonitöiden vaatimustenmukaisuus osoitetaan tutkimalla kovettuneen betonin ominaisuudet InfraRYL kuvatulla tavalla sekä tarkastamalla betonoitu rakenne. Nro 170Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Tartuntojen kiinnittämisen vaatimukset. Tartuntojen sijainnin tulee täyttää raudoitteiden sijaintitoleransseista InfraRYL asetetut vaatimukset. Nro 140Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Korjaus- ja viimeistelytyöt: perusvaatimukset. Telineiden asennuskolot ja -reiät, muottisiteiden kolot sekä betonoinnin jälkeen havaitut harvavalut, halkeamat ja muut poikkeavuudet ja puutteellisuudet korjataan tilaajan hyväksymiä korjausaineita ja työtapoja käyttäen. Rakenteet viimeistellään vastaamaan asetettuja vaatimuksia. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1:07 Betoni: betonointi kylmällä säällä Laatuvaatimus Betonimassan minimilämpötila betonoitaessa. Lisäksi vaaditaan, että betonimassan lämpötila ei missään vaiheessa laske 0 C alapuolelle. Nro 20 Vaat. Ala 5 Ylä Yks C Ty 2 Tt T Pa 1 Viite InfraRYL :1:09 Betoni: ruiskubetonointi Laatuvaatimus Betonipeitteen paksuus. Ruiskubetonointi. Nro 2 Vaat. Ala 30 Ylä Yks mm Ty 1 Tt M Pa 1 Viite SILKO 2.234

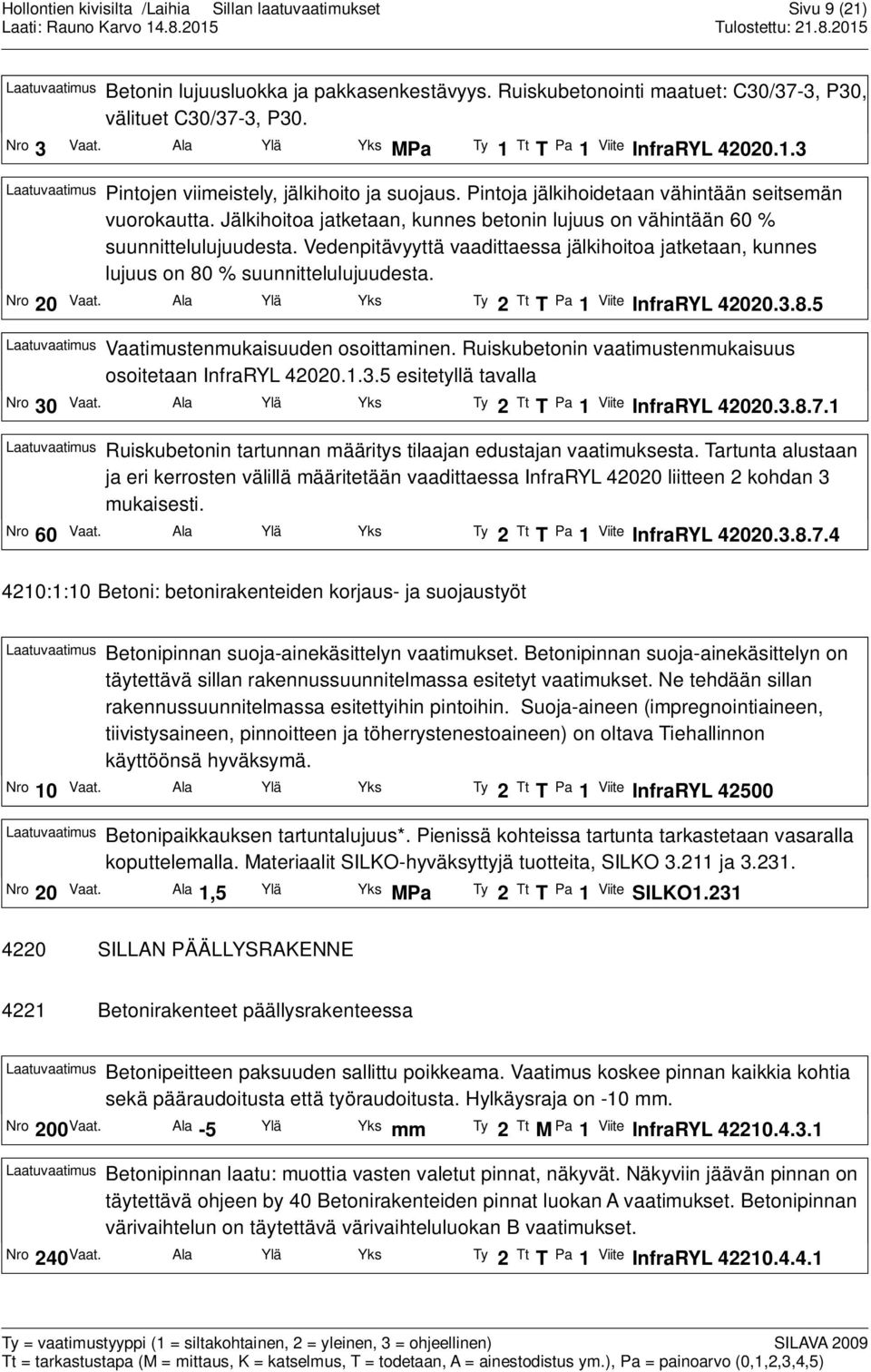

9 Sivu 9 (21) Laatuvaatimus Betonin lujuusluokka ja pakkasenkestävyys. Ruiskubetonointi maatuet: C30/37-3, P30, välituet C30/37-3, P30. Nro 3 Vaat. Ala Ylä Yks MPa Ty 1 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Pintojen viimeistely, jälkihoito ja suojaus. Pintoja jälkihoidetaan vähintään seitsemän vuorokautta. Jälkihoitoa jatketaan, kunnes betonin lujuus on vähintään 60 % suunnittelulujuudesta. Vedenpitävyyttä vaadittaessa jälkihoitoa jatketaan, kunnes lujuus on 80 % suunnittelulujuudesta. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Vaatimustenmukaisuuden osoittaminen. Ruiskubetonin vaatimustenmukaisuus osoitetaan InfraRYL esitetyllä tavalla Nro 30 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Ruiskubetonin tartunnan määritys tilaajan edustajan vaatimuksesta. Tartunta alustaan ja eri kerrosten välillä määritetään vaadittaessa InfraRYL liitteen 2 kohdan 3 mukaisesti. Nro 60 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1:10 Betoni: betonirakenteiden korjaus- ja suojaustyöt Laatuvaatimus Betonipinnan suoja-ainekäsittelyn vaatimukset. Betonipinnan suoja-ainekäsittelyn on täytettävä sillan rakennussuunnitelmassa esitetyt vaatimukset. Ne tehdään sillan rakennussuunnitelmassa esitettyihin pintoihin. Suoja-aineen (impregnointiaineen, tiivistysaineen, pinnoitteen ja töherrystenestoaineen) on oltava Tiehallinnon käyttöönsä hyväksymä. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipaikkauksen tartuntalujuus*. Pienissä kohteissa tartunta tarkastetaan vasaralla koputtelemalla. Materiaalit SILKO-hyväksyttyjä tuotteita, SILKO ja Nro 20 Vaat. Ala 1,5 Ylä Yks MPa Ty 2 Tt T Pa 1 Viite SILKO SILLAN PÄÄLLYSRAKENNE 4221 Betonirakenteet päällysrakenteessa Laatuvaatimus Betonipeitteen paksuuden sallittu poikkeama. Vaatimus koskee pinnan kaikkia kohtia sekä pääraudoitusta että työraudoitusta. Hylkäysraja on -10 mm. Nro 200Vaat. Ala -5 Ylä Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: muottia vasten valetut pinnat, näkyvät. Näkyviin jäävän pinnan on täytettävä ohjeen by 40 Betonirakenteiden pinnat luokan A vaatimukset. Betonipinnan värivaihtelun on täytettävä värivaihteluluokan B vaatimukset. Nro 240Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

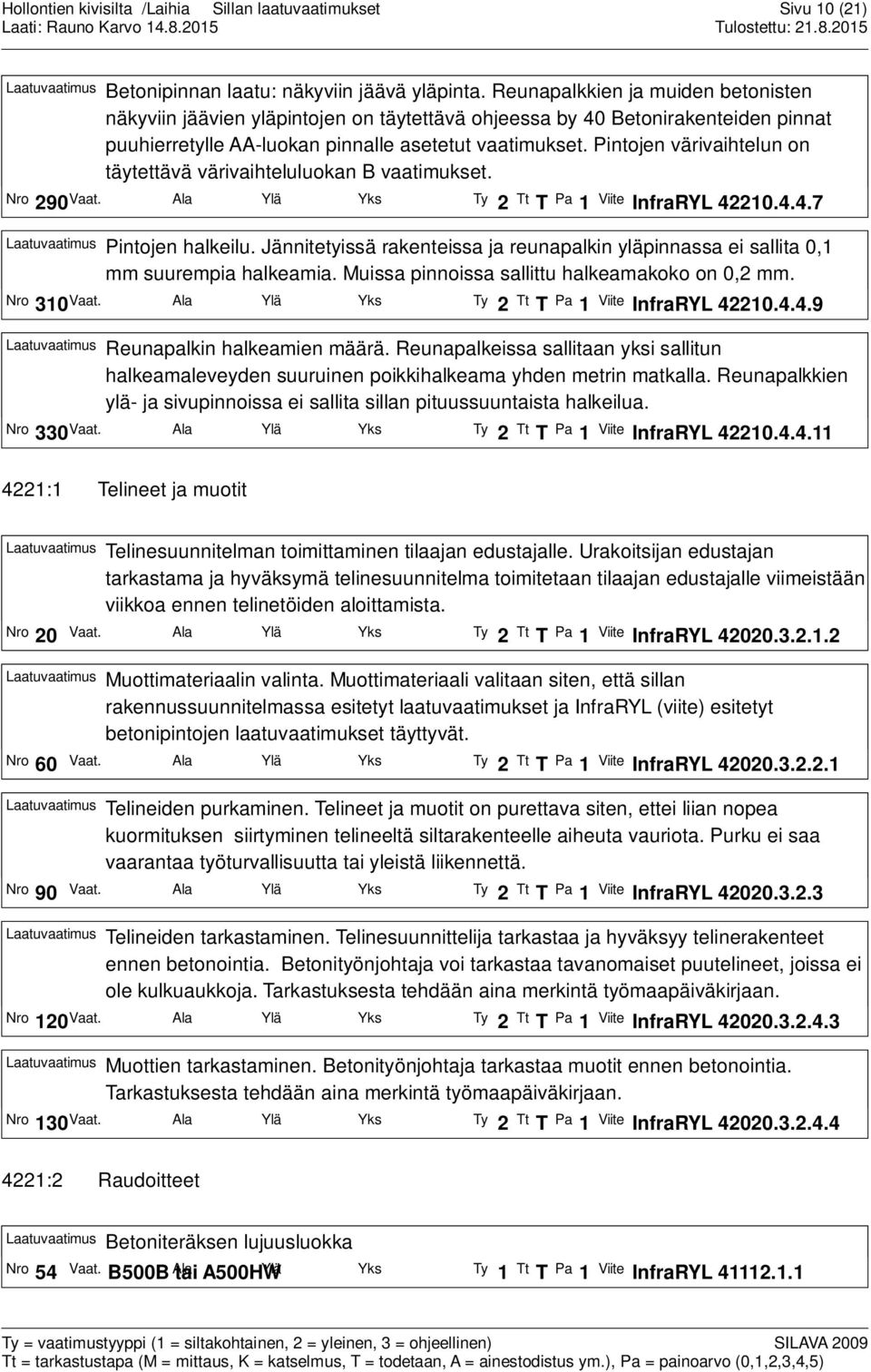

10 Sivu 10 (21) Laatuvaatimus Betonipinnan laatu: näkyviin jäävä yläpinta. Reunapalkkien ja muiden betonisten näkyviin jäävien yläpintojen on täytettävä ohjeessa by 40 Betonirakenteiden pinnat puuhierretylle AA-luokan pinnalle asetetut vaatimukset. Pintojen värivaihtelun on täytettävä värivaihteluluokan B vaatimukset. Nro 290Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Pintojen halkeilu. Jännitetyissä rakenteissa ja reunapalkin yläpinnassa ei sallita 0,1 mm suurempia halkeamia. Muissa pinnoissa sallittu halkeamakoko on 0,2 mm. Nro 310Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Reunapalkin halkeamien määrä. Reunapalkeissa sallitaan yksi sallitun halkeamaleveyden suuruinen poikkihalkeama yhden metrin matkalla. Reunapalkkien ylä- ja sivupinnoissa ei sallita sillan pituussuuntaista halkeilua. Nro 330Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1 Telineet ja muotit Laatuvaatimus Telinesuunnitelman toimittaminen tilaajan edustajalle. Urakoitsijan edustajan tarkastama ja hyväksymä telinesuunnitelma toimitetaan tilaajan edustajalle viimeistään viikkoa ennen telinetöiden aloittamista. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Muottimateriaalin valinta. Muottimateriaali valitaan siten, että sillan rakennussuunnitelmassa esitetyt laatuvaatimukset ja InfraRYL (viite) esitetyt betonipintojen laatuvaatimukset täyttyvät. Nro 60 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Telineiden purkaminen. Telineet ja muotit on purettava siten, ettei liian nopea kuormituksen siirtyminen telineeltä siltarakenteelle aiheuta vauriota. Purku ei saa vaarantaa työturvallisuutta tai yleistä liikennettä. Nro 90 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Telineiden tarkastaminen. Telinesuunnittelija tarkastaa ja hyväksyy telinerakenteet ennen betonointia. Betonityönjohtaja voi tarkastaa tavanomaiset puutelineet, joissa ei ole kulkuaukkoja. Tarkastuksesta tehdään aina merkintä työmaapäiväkirjaan. Nro 120Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Muottien tarkastaminen. Betonityönjohtaja tarkastaa muotit ennen betonointia. Tarkastuksesta tehdään aina merkintä työmaapäiväkirjaan. Nro 130Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :2 Raudoitteet Laatuvaatimus Betoniteräksen lujuusluokka Nro 54 Vaat. B500B Ala tai A500HW Ylä Yks Ty 1 Tt T Pa 1 Viite InfraRYL

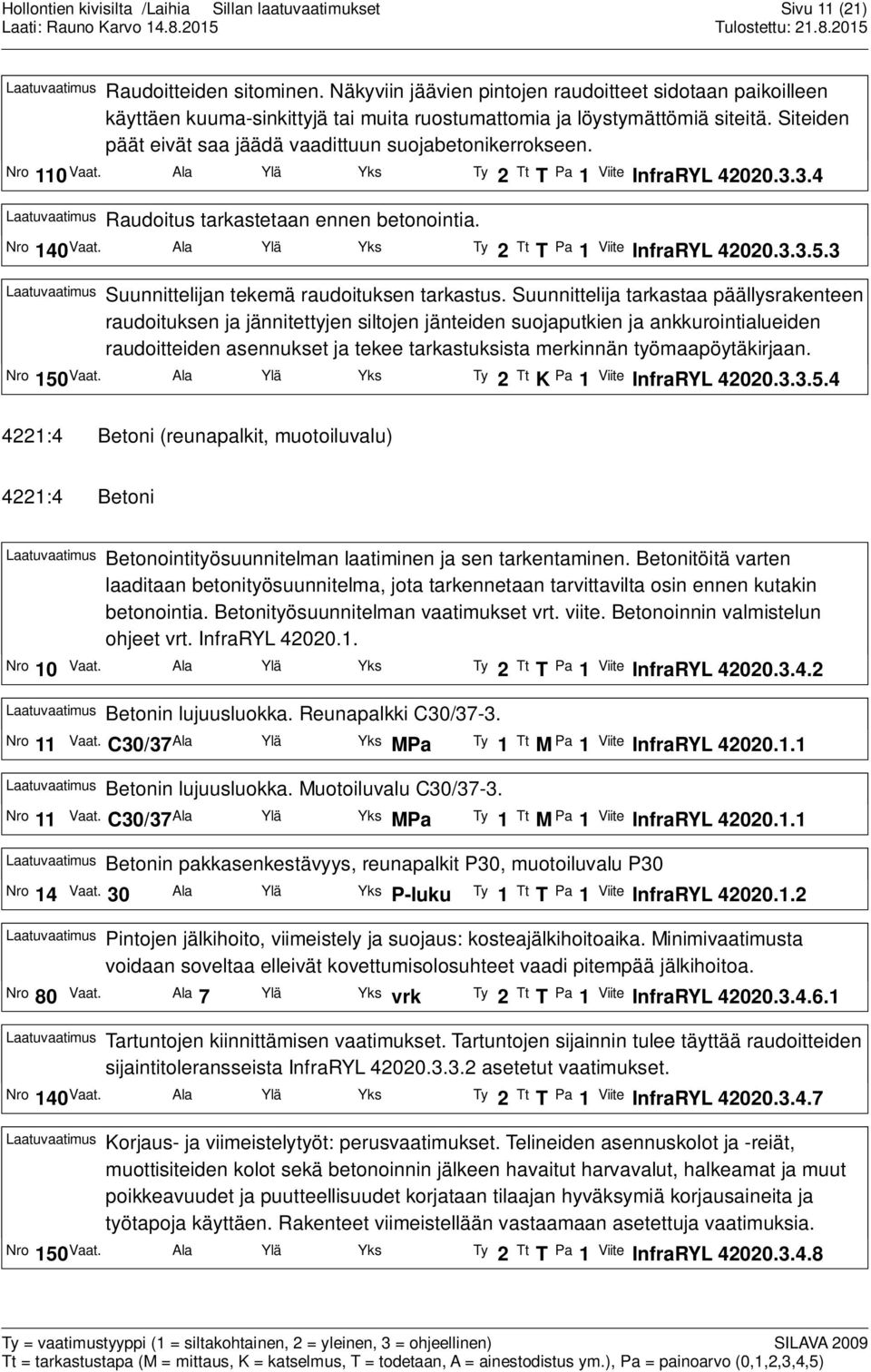

11 Sivu 11 (21) Laatuvaatimus Raudoitteiden sitominen. Näkyviin jäävien pintojen raudoitteet sidotaan paikoilleen käyttäen kuuma-sinkittyjä tai muita ruostumattomia ja löystymättömiä siteitä. Siteiden päät eivät saa jäädä vaadittuun suojabetonikerrokseen. Nro 110Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Raudoitus tarkastetaan ennen betonointia. Nro 140Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Suunnittelijan tekemä raudoituksen tarkastus. Suunnittelija tarkastaa päällysrakenteen raudoituksen ja jännitettyjen siltojen jänteiden suojaputkien ja ankkurointialueiden raudoitteiden asennukset ja tekee tarkastuksista merkinnän työmaapöytäkirjaan. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt K Pa 1 Viite InfraRYL :4 Betoni (reunapalkit, muotoiluvalu) 4221:4 Betoni Laatuvaatimus Betonointityösuunnitelman laatiminen ja sen tarkentaminen. Betonitöitä varten laaditaan betonityösuunnitelma, jota tarkennetaan tarvittavilta osin ennen kutakin betonointia. Betonityösuunnitelman vaatimukset vrt. viite. Betonoinnin valmistelun ohjeet vrt. InfraRYL Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonin lujuusluokka. Reunapalkki C30/37-3. Nro 11 Vaat. C30/37Ala Ylä Yks MPa Ty 1 Tt M Pa 1 Viite InfraRYL Laatuvaatimus Betonin lujuusluokka. Muotoiluvalu C30/37-3. Nro 11 Vaat. C30/37Ala Ylä Yks MPa Ty 1 Tt M Pa 1 Viite InfraRYL Laatuvaatimus Betonin pakkasenkestävyys, reunapalkit P30, muotoiluvalu P30 Nro 14 Vaat. 30 Ala Ylä Yks P-luku Ty 1 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Pintojen jälkihoito, viimeistely ja suojaus: kosteajälkihoitoaika. Minimivaatimusta voidaan soveltaa elleivät kovettumisolosuhteet vaadi pitempää jälkihoitoa. Nro 80 Vaat. Ala 7 Ylä Yks vrk Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Tartuntojen kiinnittämisen vaatimukset. Tartuntojen sijainnin tulee täyttää raudoitteiden sijaintitoleransseista InfraRYL asetetut vaatimukset. Nro 140Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Korjaus- ja viimeistelytyöt: perusvaatimukset. Telineiden asennuskolot ja -reiät, muottisiteiden kolot sekä betonoinnin jälkeen havaitut harvavalut, halkeamat ja muut poikkeavuudet ja puutteellisuudet korjataan tilaajan hyväksymiä korjausaineita ja työtapoja käyttäen. Rakenteet viimeistellään vastaamaan asetettuja vaatimuksia. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

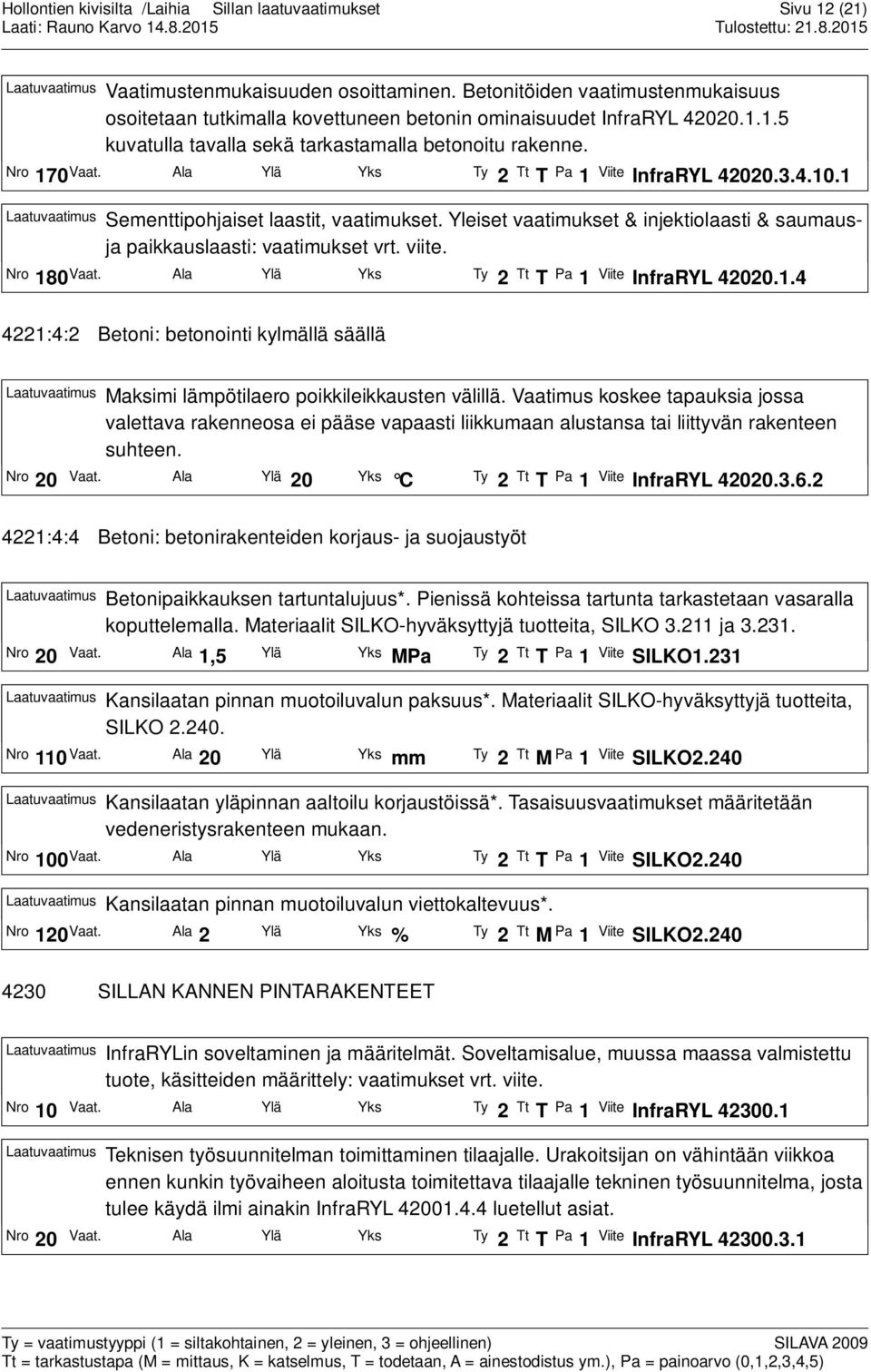

12 Sivu 12 (21) Laatuvaatimus Vaatimustenmukaisuuden osoittaminen. Betonitöiden vaatimustenmukaisuus osoitetaan tutkimalla kovettuneen betonin ominaisuudet InfraRYL kuvatulla tavalla sekä tarkastamalla betonoitu rakenne. Nro 170Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Sementtipohjaiset laastit, vaatimukset. Yleiset vaatimukset & injektiolaasti & saumausja paikkauslaasti: vaatimukset vrt. viite. Nro 180Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :4:2 Betoni: betonointi kylmällä säällä Laatuvaatimus Maksimi lämpötilaero poikkileikkausten välillä. Vaatimus koskee tapauksia jossa valettava rakenneosa ei pääse vapaasti liikkumaan alustansa tai liittyvän rakenteen suhteen. Nro 20 Vaat. Ala Ylä 20 Yks C Ty 2 Tt T Pa 1 Viite InfraRYL :4:4 Betoni: betonirakenteiden korjaus- ja suojaustyöt Laatuvaatimus Betonipaikkauksen tartuntalujuus*. Pienissä kohteissa tartunta tarkastetaan vasaralla koputtelemalla. Materiaalit SILKO-hyväksyttyjä tuotteita, SILKO ja Nro 20 Vaat. Ala 1,5 Ylä Yks MPa Ty 2 Tt T Pa 1 Viite SILKO1.231 Laatuvaatimus Kansilaatan pinnan muotoiluvalun paksuus*. Materiaalit SILKO-hyväksyttyjä tuotteita, SILKO Nro 110Vaat. Ala 20 Ylä Yks mm Ty 2 Tt MPa 1 Viite SILKO2.240 Laatuvaatimus Kansilaatan yläpinnan aaltoilu korjaustöissä*. Tasaisuusvaatimukset määritetään vedeneristysrakenteen mukaan. Nro 100Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite SILKO2.240 Laatuvaatimus Kansilaatan pinnan muotoiluvalun viettokaltevuus*. Nro 120Vaat. Ala 2 Ylä Yks % Ty 2 Tt MPa 1 Viite SILKO SILLAN KANNEN PINTARAKENTEET Laatuvaatimus InfraRYLin soveltaminen ja määritelmät. Soveltamisalue, muussa maassa valmistettu tuote, käsitteiden määrittely: vaatimukset vrt. viite. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Teknisen työsuunnitelman toimittaminen tilaajalle. Urakoitsijan on vähintään viikkoa ennen kunkin työvaiheen aloitusta toimitettava tilaajalle tekninen työsuunnitelma, josta tulee käydä ilmi ainakin InfraRYL luetellut asiat. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

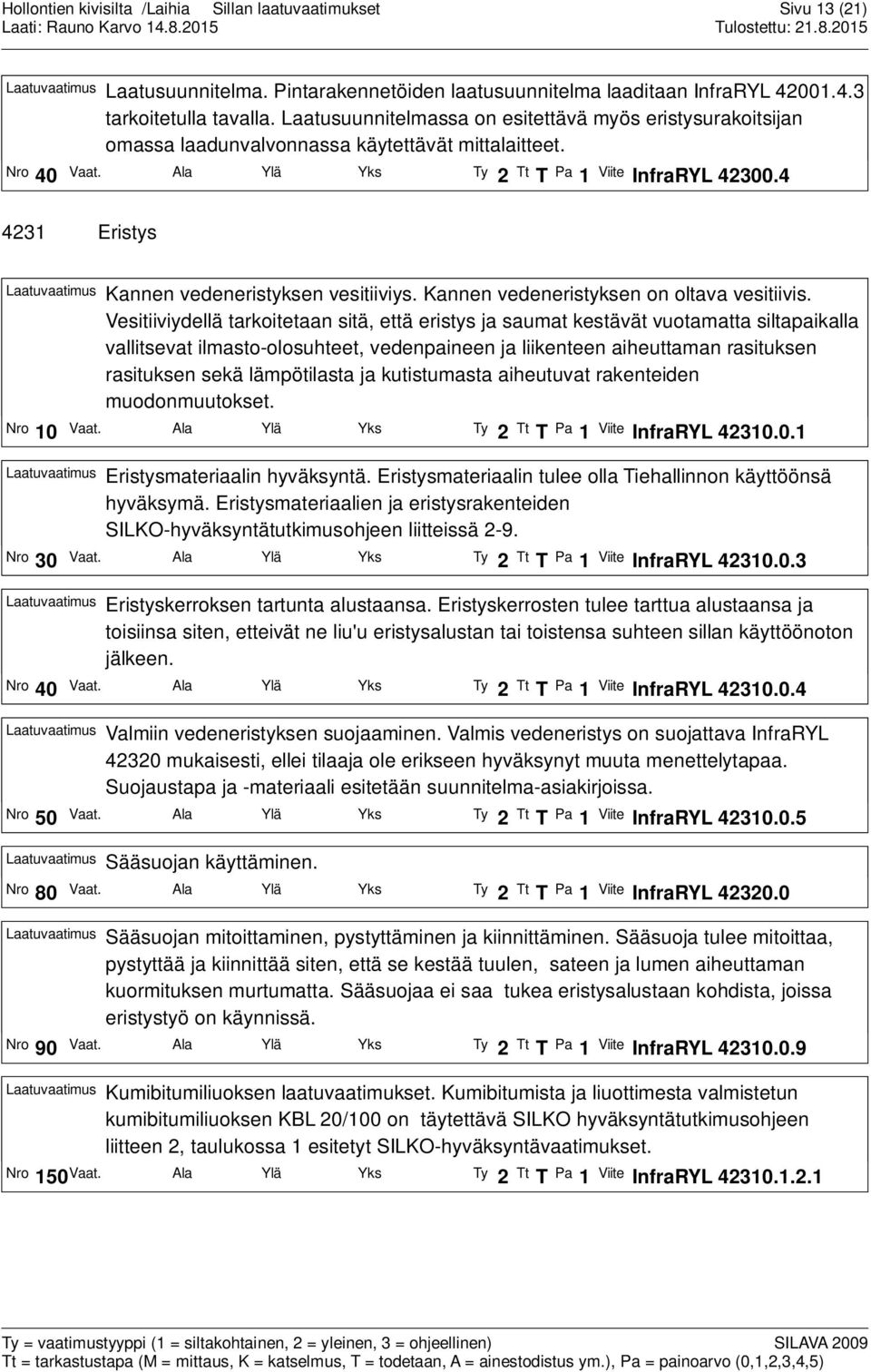

13 Sivu 13 (21) Laatuvaatimus Laatusuunnitelma. Pintarakennetöiden laatusuunnitelma laaditaan InfraRYL tarkoitetulla tavalla. Laatusuunnitelmassa on esitettävä myös eristysurakoitsijan omassa laadunvalvonnassa käytettävät mittalaitteet. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Eristys Laatuvaatimus Kannen vedeneristyksen vesitiiviys. Kannen vedeneristyksen on oltava vesitiivis. Vesitiiviydellä tarkoitetaan sitä, että eristys ja saumat kestävät vuotamatta siltapaikalla vallitsevat ilmasto-olosuhteet, vedenpaineen ja liikenteen aiheuttaman rasituksen rasituksen sekä lämpötilasta ja kutistumasta aiheutuvat rakenteiden muodonmuutokset. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Eristysmateriaalin hyväksyntä. Eristysmateriaalin tulee olla Tiehallinnon käyttöönsä hyväksymä. Eristysmateriaalien ja eristysrakenteiden SILKO-hyväksyntätutkimusohjeen liitteissä 2-9. Nro 30 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Eristyskerroksen tartunta alustaansa. Eristyskerrosten tulee tarttua alustaansa ja toisiinsa siten, etteivät ne liu'u eristysalustan tai toistensa suhteen sillan käyttöönoton jälkeen. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Valmiin vedeneristyksen suojaaminen. Valmis vedeneristys on suojattava InfraRYL mukaisesti, ellei tilaaja ole erikseen hyväksynyt muuta menettelytapaa. Suojaustapa ja -materiaali esitetään suunnitelma-asiakirjoissa. Nro 50 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Sääsuojan käyttäminen. Nro 80 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Sääsuojan mitoittaminen, pystyttäminen ja kiinnittäminen. Sääsuoja tulee mitoittaa, pystyttää ja kiinnittää siten, että se kestää tuulen, sateen ja lumen aiheuttaman kuormituksen murtumatta. Sääsuojaa ei saa tukea eristysalustaan kohdista, joissa eristystyö on käynnissä. Nro 90 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kumibitumiliuoksen laatuvaatimukset. Kumibitumista ja liuottimesta valmistetun kumibitumiliuoksen KBL 20/100 on täytettävä SILKO hyväksyntätutkimusohjeen liitteen 2, taulukossa 1 esitetyt SILKO-hyväksyntävaatimukset. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

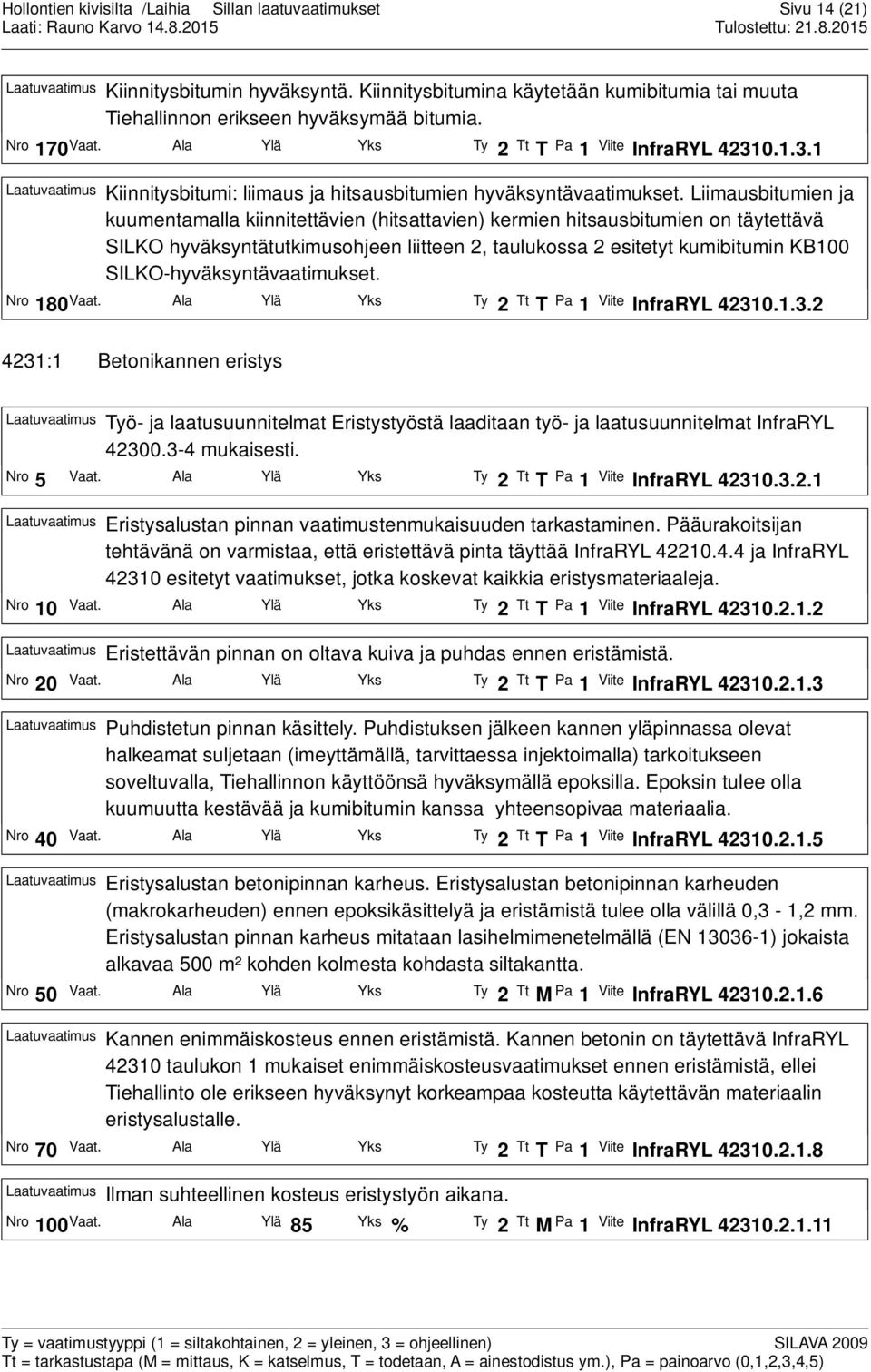

14 Sivu 14 (21) Laatuvaatimus Kiinnitysbitumin hyväksyntä. Kiinnitysbitumina käytetään kumibitumia tai muuta Tiehallinnon erikseen hyväksymää bitumia. Nro 170Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kiinnitysbitumi: liimaus ja hitsausbitumien hyväksyntävaatimukset. Liimausbitumien ja kuumentamalla kiinnitettävien (hitsattavien) kermien hitsausbitumien on täytettävä SILKO hyväksyntätutkimusohjeen liitteen 2, taulukossa 2 esitetyt kumibitumin KB100 SILKO-hyväksyntävaatimukset. Nro 180Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1 Betonikannen eristys Laatuvaatimus Työ- ja laatusuunnitelmat Eristystyöstä laaditaan työ- ja laatusuunnitelmat InfraRYL mukaisesti. Nro 5 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Eristysalustan pinnan vaatimustenmukaisuuden tarkastaminen. Pääurakoitsijan tehtävänä on varmistaa, että eristettävä pinta täyttää InfraRYL ja InfraRYL esitetyt vaatimukset, jotka koskevat kaikkia eristysmateriaaleja. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Eristettävän pinnan on oltava kuiva ja puhdas ennen eristämistä. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Puhdistetun pinnan käsittely. Puhdistuksen jälkeen kannen yläpinnassa olevat halkeamat suljetaan (imeyttämällä, tarvittaessa injektoimalla) tarkoitukseen soveltuvalla, Tiehallinnon käyttöönsä hyväksymällä epoksilla. Epoksin tulee olla kuumuutta kestävää ja kumibitumin kanssa yhteensopivaa materiaalia. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Eristysalustan betonipinnan karheus. Eristysalustan betonipinnan karheuden (makrokarheuden) ennen epoksikäsittelyä ja eristämistä tulee olla välillä 0,3-1,2 mm. Eristysalustan pinnan karheus mitataan lasihelmimenetelmällä (EN ) jokaista alkavaa 500 m² kohden kolmesta kohdasta siltakantta. Nro 50 Vaat. Ala Ylä Yks Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Kannen enimmäiskosteus ennen eristämistä. Kannen betonin on täytettävä InfraRYL taulukon 1 mukaiset enimmäiskosteusvaatimukset ennen eristämistä, ellei Tiehallinto ole erikseen hyväksynyt korkeampaa kosteutta käytettävän materiaalin eristysalustalle. Nro 70 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Ilman suhteellinen kosteus eristystyön aikana. Nro 100Vaat. Ala Ylä 85 Yks % Ty 2 Tt MPa 1 Viite InfraRYL

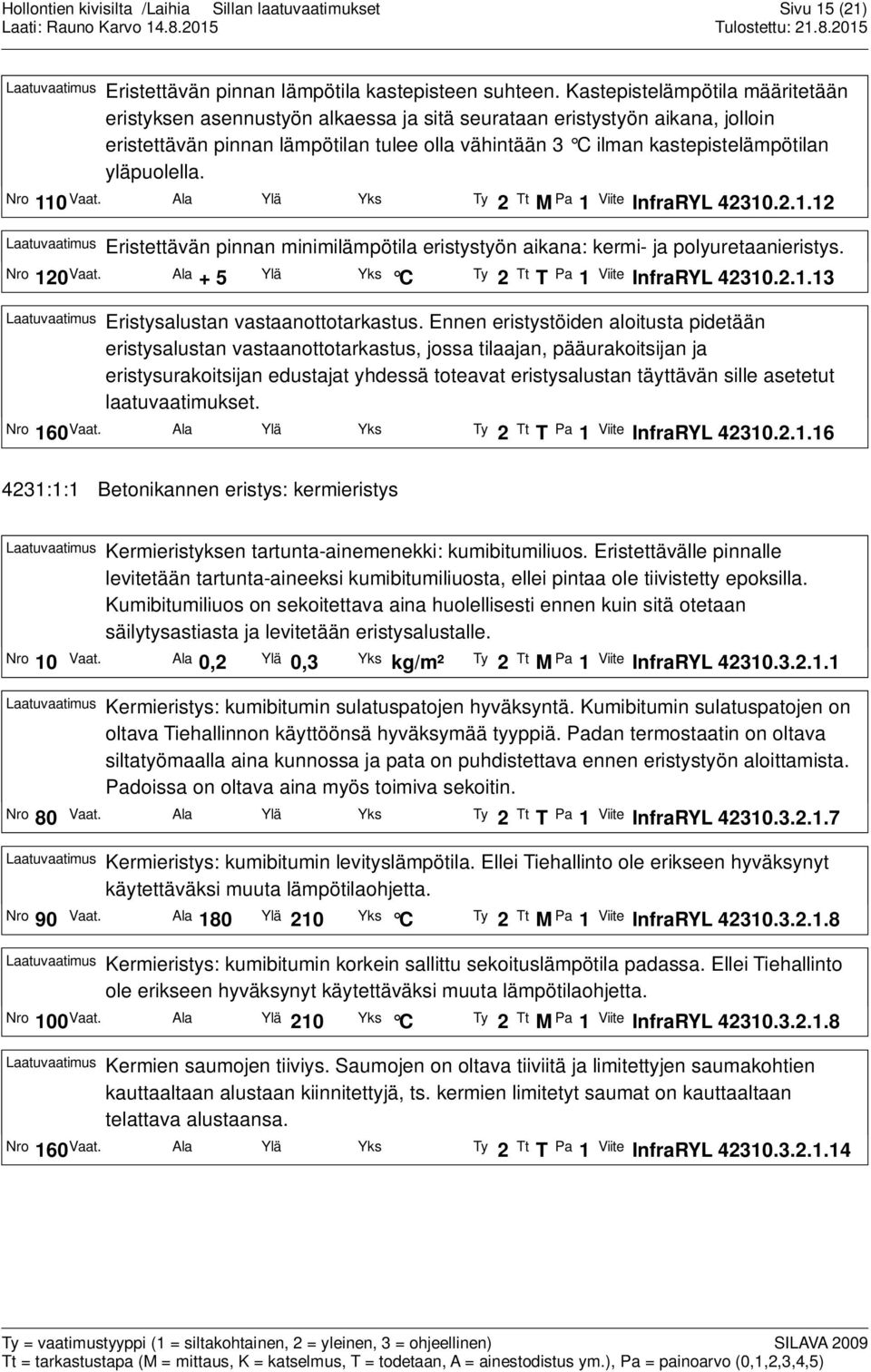

15 Sivu 15 (21) Laatuvaatimus Eristettävän pinnan lämpötila kastepisteen suhteen. Kastepistelämpötila määritetään eristyksen asennustyön alkaessa ja sitä seurataan eristystyön aikana, jolloin eristettävän pinnan lämpötilan tulee olla vähintään 3 C ilman kastepistelämpötilan yläpuolella. Nro 110Vaat. Ala Ylä Yks Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Eristettävän pinnan minimilämpötila eristystyön aikana: kermi- ja polyuretaanieristys. Nro 120 Vaat. Ala + 5 Ylä Yks C Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Eristysalustan vastaanottotarkastus. Ennen eristystöiden aloitusta pidetään eristysalustan vastaanottotarkastus, jossa tilaajan, pääurakoitsijan ja eristysurakoitsijan edustajat yhdessä toteavat eristysalustan täyttävän sille asetetut laatuvaatimukset. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1:1 Betonikannen eristys: kermieristys Laatuvaatimus Kermieristyksen tartunta-ainemenekki: kumibitumiliuos. Eristettävälle pinnalle levitetään tartunta-aineeksi kumibitumiliuosta, ellei pintaa ole tiivistetty epoksilla. Kumibitumiliuos on sekoitettava aina huolellisesti ennen kuin sitä otetaan säilytysastiasta ja levitetään eristysalustalle. Nro 10 Vaat. Ala 0,2 Ylä 0,3 Yks kg/m² Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Kermieristys: kumibitumin sulatuspatojen hyväksyntä. Kumibitumin sulatuspatojen on oltava Tiehallinnon käyttöönsä hyväksymää tyyppiä. Padan termostaatin on oltava siltatyömaalla aina kunnossa ja pata on puhdistettava ennen eristystyön aloittamista. Padoissa on oltava aina myös toimiva sekoitin. Nro 80 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kermieristys: kumibitumin levityslämpötila. Ellei Tiehallinto ole erikseen hyväksynyt käytettäväksi muuta lämpötilaohjetta. Nro 90 Vaat. Ala 180 Ylä 210 Yks C Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Kermieristys: kumibitumin korkein sallittu sekoituslämpötila padassa. Ellei Tiehallinto ole erikseen hyväksynyt käytettäväksi muuta lämpötilaohjetta. Nro 100Vaat. Ala Ylä 210 Yks C Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Kermien saumojen tiiviys. Saumojen on oltava tiiviitä ja limitettyjen saumakohtien kauttaaltaan alustaan kiinnitettyjä, ts. kermien limitetyt saumat on kauttaaltaan telattava alustaansa. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

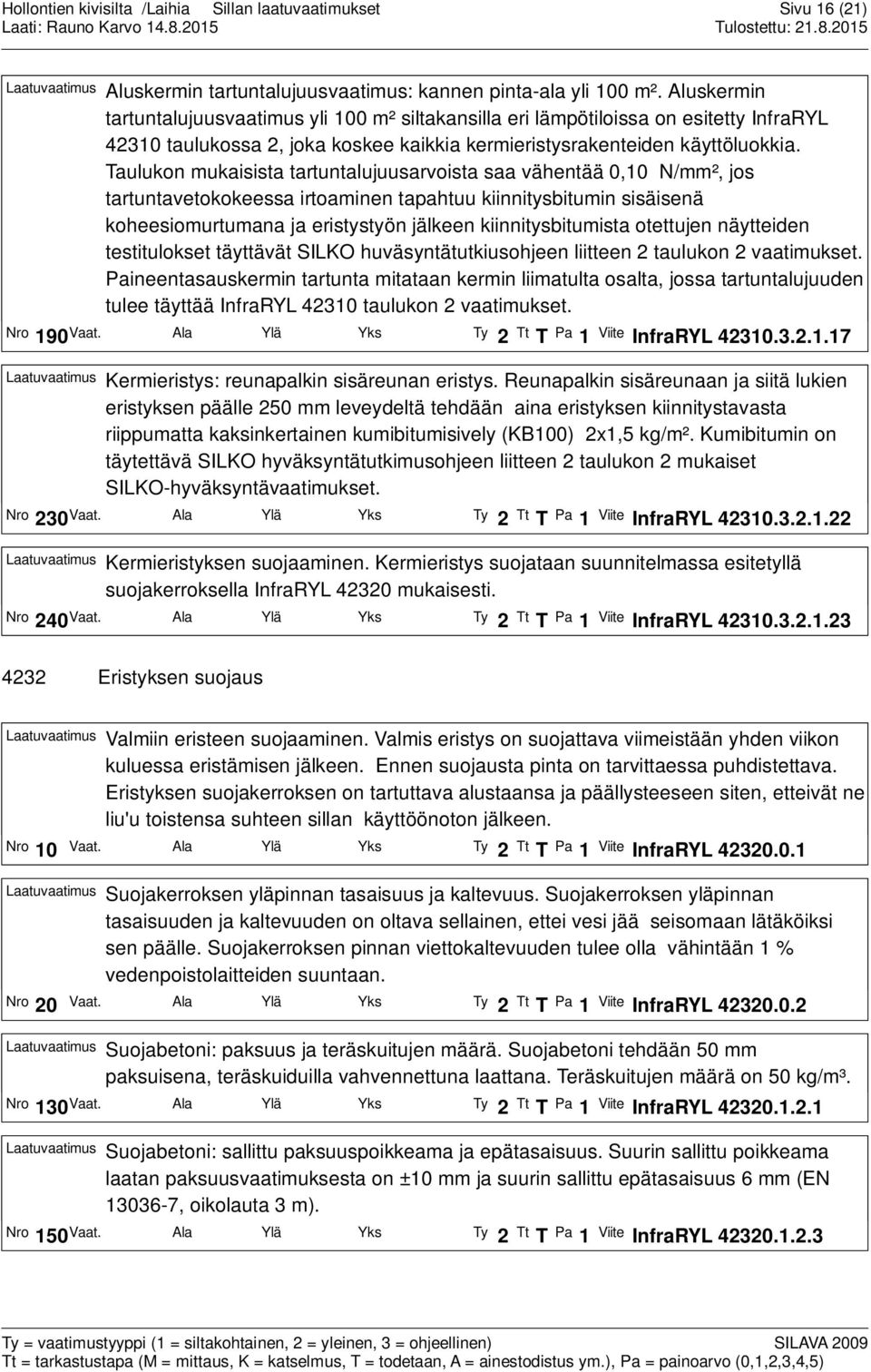

16 Sivu 16 (21) Laatuvaatimus Aluskermin tartuntalujuusvaatimus: kannen pinta-ala yli 100 m². Aluskermin tartuntalujuusvaatimus yli 100 m² siltakansilla eri lämpötiloissa on esitetty InfraRYL taulukossa 2, joka koskee kaikkia kermieristysrakenteiden käyttöluokkia. Taulukon mukaisista tartuntalujuusarvoista saa vähentää 0,10 N/mm², jos tartuntavetokokeessa irtoaminen tapahtuu kiinnitysbitumin sisäisenä koheesiomurtumana ja eristystyön jälkeen kiinnitysbitumista otettujen näytteiden testitulokset täyttävät SILKO huväsyntätutkiusohjeen liitteen 2 taulukon 2 vaatimukset. Paineentasauskermin tartunta mitataan kermin liimatulta osalta, jossa tartuntalujuuden tulee täyttää InfraRYL taulukon 2 vaatimukset. Nro 190Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kermieristys: reunapalkin sisäreunan eristys. Reunapalkin sisäreunaan ja siitä lukien eristyksen päälle 250 mm leveydeltä tehdään aina eristyksen kiinnitystavasta riippumatta kaksinkertainen kumibitumisively (KB100) 2x1,5 kg/m². Kumibitumin on täytettävä SILKO hyväksyntätutkimusohjeen liitteen 2 taulukon 2 mukaiset SILKO-hyväksyntävaatimukset. Nro 230Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kermieristyksen suojaaminen. Kermieristys suojataan suunnitelmassa esitetyllä suojakerroksella InfraRYL mukaisesti. Nro 240Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Eristyksen suojaus Laatuvaatimus Valmiin eristeen suojaaminen. Valmis eristys on suojattava viimeistään yhden viikon kuluessa eristämisen jälkeen. Ennen suojausta pinta on tarvittaessa puhdistettava. Eristyksen suojakerroksen on tartuttava alustaansa ja päällysteeseen siten, etteivät ne liu'u toistensa suhteen sillan käyttöönoton jälkeen. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Suojakerroksen yläpinnan tasaisuus ja kaltevuus. Suojakerroksen yläpinnan tasaisuuden ja kaltevuuden on oltava sellainen, ettei vesi jää seisomaan lätäköiksi sen päälle. Suojakerroksen pinnan viettokaltevuuden tulee olla vähintään 1 % vedenpoistolaitteiden suuntaan. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Suojabetoni: paksuus ja teräskuitujen määrä. Suojabetoni tehdään 50 mm paksuisena, teräskuiduilla vahvennettuna laattana. Teräskuitujen määrä on 50 kg/m³. Nro 130Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Suojabetoni: sallittu paksuuspoikkeama ja epätasaisuus. Suurin sallittu poikkeama laatan paksuusvaatimuksesta on ±10 mm ja suurin sallittu epätasaisuus 6 mm (EN , oikolauta 3 m). Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

17 Sivu 17 (21) Laatuvaatimus Suojabetoni: valmistus, laadunvalvonta ja vaatimustenmukaisuuden osoittaminen. Suojabetonin valmistuksessa, laadunvalvonnassa ja vaatimustenmukaisuuden osoittamisessa noudatetaan InfraRYL ohjeita. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Sillan päällyste Laatuvaatimus Päällystetyypit ja sovellettavat asiakirjat. Siltapäällysteitä ovat kulutuskerros ja mahdollinen sidekerros. Niiden alla on yleensä eristyksen suojakerros. Siltapäällystetyyppejä ovat asfalttibetoni (AB), kivimastiksiasfaltti (SMA), pehmeä asfalttibetoni (PAB), valuasfaltti (VA), kumibitumivaluasfaltti (KBVA), betoni ja kuitubetoni sekä ohutkerrospäällyste. Jos sillan päällyste on SMA, tulee sen alla olla vähintään yksi asfalttibetonikerros. Asfalttipäällysteitä tehtäessä noudatetaan siltasuunnitelmaa, InfraRYL ja annettuja ohjeita, Päällystystöiden yleisiä laatuvaatimuksia ja työselityksiä sekä voimassa olevia Asfalttinormeja. Päällyste ilmoitetaan suunnitelma-asiakirjoissa. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Asfalttipäällysteen suhteittaminen. Asfalttipäällyste suhteitetaan Asfalttinormien kohdan 4.1 ja sen liitteen 2 mukaisesti. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Jyrsiminen ja jyrääminen. Siltapäällystettä jyrsittäessä ja jyrättäessä tulee varoa vaurioittamasta liikuntasaumalaitteistoa, alla olevan eristyksen suojakerrosta tai itse eristystä. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Tartunta alustaan. Päällysteen tulee tarttua alustaansa siten, ettei se liu'u alustan suhteen sillan käyttöönoton jälkeen. Nro 50 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Asfalttipäällysteen suurin sallittu epätasaisuus. Asfalttipäällysteen suurin sallittu epätasaisuus on 4 mm/ 3 m (EN , oikolauta 3 m). Nro 70 Vaat. Ala Ylä Yks Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Alku-uran sallittu suuruus. Sillalla saa uuden päällysteen alku-ura olla enintään 3 mm (menetelmä EN , oikolauta 3 m). Nro 100Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Veden lätäköityminen. Ajoradan pinnan tulee olla niin tasainen ja viettokaltevuuden niin suuri, ettei vesi muodosta lätäköitä ajoradalle. Nro 110Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Asfalttipäällysteet

18 Sivu 18 (21) Laatuvaatimus Materiaalit: sideaine. Siltapäällysteasfaltin sideaineen on täytettävä Asfalttinormien ko. bitumilajille asettamat vaatimukset. Asfalttibetonin sideaine on Asfalttinormien mukaista bitumia tai kumibitumia. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Massan reseptin ja toiminnallisten ominaisuuksien vaatimukset. Asfalttipäällysteiden (asfalttibetoni, kivimastiksiasfaltti, pehmeä asfalttibetoni, valuasfaltti, kumibitumivaluasfaltti) tulee täyttää sillan päällysteen yleiset laatuvaatimukset (InfraRYL ) ja InfraRYL laatuvaatimukset. Laatuvaatimukset voivat kohdistua joko massan reseptiin tai toiminnallisiin ominaisuuksiin. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus AB 16/120 kg/m2. Asfalttinormit 2011 kohdan 11.2 mukaan. Nro 100Vaat. 120 Ala Ylä Yks kg/m2 Ty 2 Tt T Pa 1 Viite Asfalttinormit Päällysteen saumat Laatuvaatimus Tartunta-aineet, saumamassat, saumanauhat: hyväksyntä. Päällysteen saumoissa käytetään Tiehallinnon käyttöönsä hyväksymiä tartunta-aineita sekä saumausmassoja ja -nauhoja. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Saumausmassojen hyväksyntävaatimukset. Saumausmassoille asetetut hyväksyntävaatimukset SILKO mukaan. Nro 30 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Saumausmassan ja -nauhan toimivuuden vaadittu lämpötila-alue. Saumausmassan ja -nauhan on säilytettävä toimintakykynsä annetulla lämpötila-alueella. Nro 70 Vaat. Ala -40 Ylä 60 Yks C Ty 2 Tt A Pa 1 Viite InfraRYL Laatuvaatimus Saumaus massalla: tartuntapintojen tulee olla puhtaat, kuivat ja kiinteät. Nro 90 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Saumaus massalla: betoniset saumapinnat. Betonisten saumauspintojen on täytettävä InfraRYL mukaiset kosteus- ja lämpötilavaatimukset. Nro 100Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Saumaus massalla: tartuntapintojen käsittely tartunta-aineella. Sauman tartuntapinnat käsitellään saumausmassan valmistajan ohjeiden mukaisella tartunta-aineella. Nro 130Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL SILLAN VARUSTEET JA LAITTEET 4245 Suojalaitteet

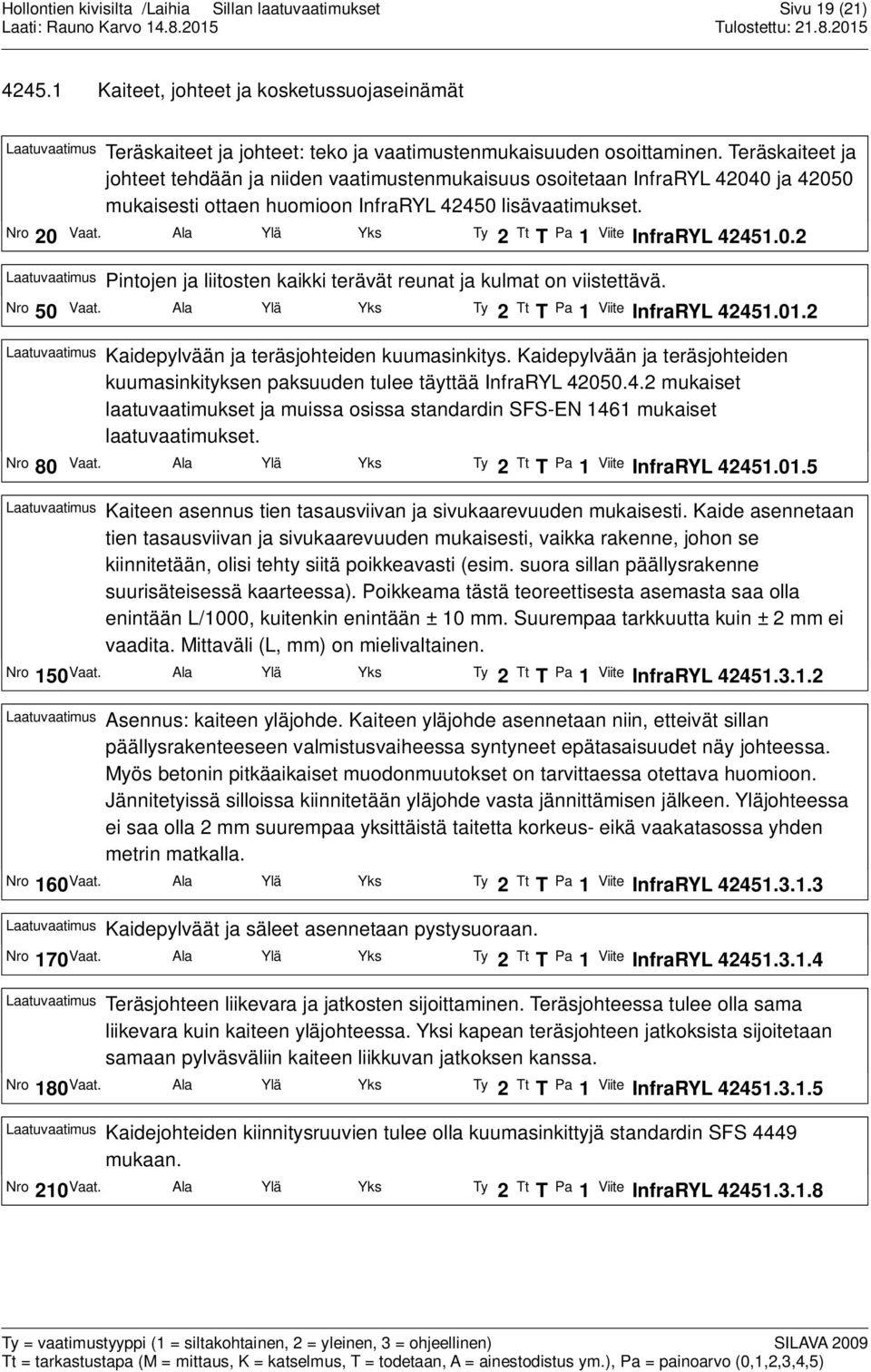

19 Sivu 19 (21) Kaiteet, johteet ja kosketussuojaseinämät Laatuvaatimus Teräskaiteet ja johteet: teko ja vaatimustenmukaisuuden osoittaminen. Teräskaiteet ja johteet tehdään ja niiden vaatimustenmukaisuus osoitetaan InfraRYL ja mukaisesti ottaen huomioon InfraRYL lisävaatimukset. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Pintojen ja liitosten kaikki terävät reunat ja kulmat on viistettävä. Nro 50 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kaidepylvään ja teräsjohteiden kuumasinkitys. Kaidepylvään ja teräsjohteiden kuumasinkityksen paksuuden tulee täyttää InfraRYL mukaiset laatuvaatimukset ja muissa osissa standardin SFS-EN 1461 mukaiset laatuvaatimukset. Nro 80 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kaiteen asennus tien tasausviivan ja sivukaarevuuden mukaisesti. Kaide asennetaan tien tasausviivan ja sivukaarevuuden mukaisesti, vaikka rakenne, johon se kiinnitetään, olisi tehty siitä poikkeavasti (esim. suora sillan päällysrakenne suurisäteisessä kaarteessa). Poikkeama tästä teoreettisesta asemasta saa olla enintään L/1000, kuitenkin enintään ± 10 mm. Suurempaa tarkkuutta kuin ± 2 mm ei vaadita. Mittaväli (L, mm) on mielivaltainen. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Asennus: kaiteen yläjohde. Kaiteen yläjohde asennetaan niin, etteivät sillan päällysrakenteeseen valmistusvaiheessa syntyneet epätasaisuudet näy johteessa. Myös betonin pitkäaikaiset muodonmuutokset on tarvittaessa otettava huomioon. Jännitetyissä silloissa kiinnitetään yläjohde vasta jännittämisen jälkeen. Yläjohteessa ei saa olla 2 mm suurempaa yksittäistä taitetta korkeus- eikä vaakatasossa yhden metrin matkalla. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kaidepylväät ja säleet asennetaan pystysuoraan. Nro 170Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Teräsjohteen liikevara ja jatkosten sijoittaminen. Teräsjohteessa tulee olla sama liikevara kuin kaiteen yläjohteessa. Yksi kapean teräsjohteen jatkoksista sijoitetaan samaan pylväsväliin kaiteen liikkuvan jatkoksen kanssa. Nro 180Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kaidejohteiden kiinnitysruuvien tulee olla kuumasinkittyjä standardin SFS 4449 mukaan. Nro 210Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

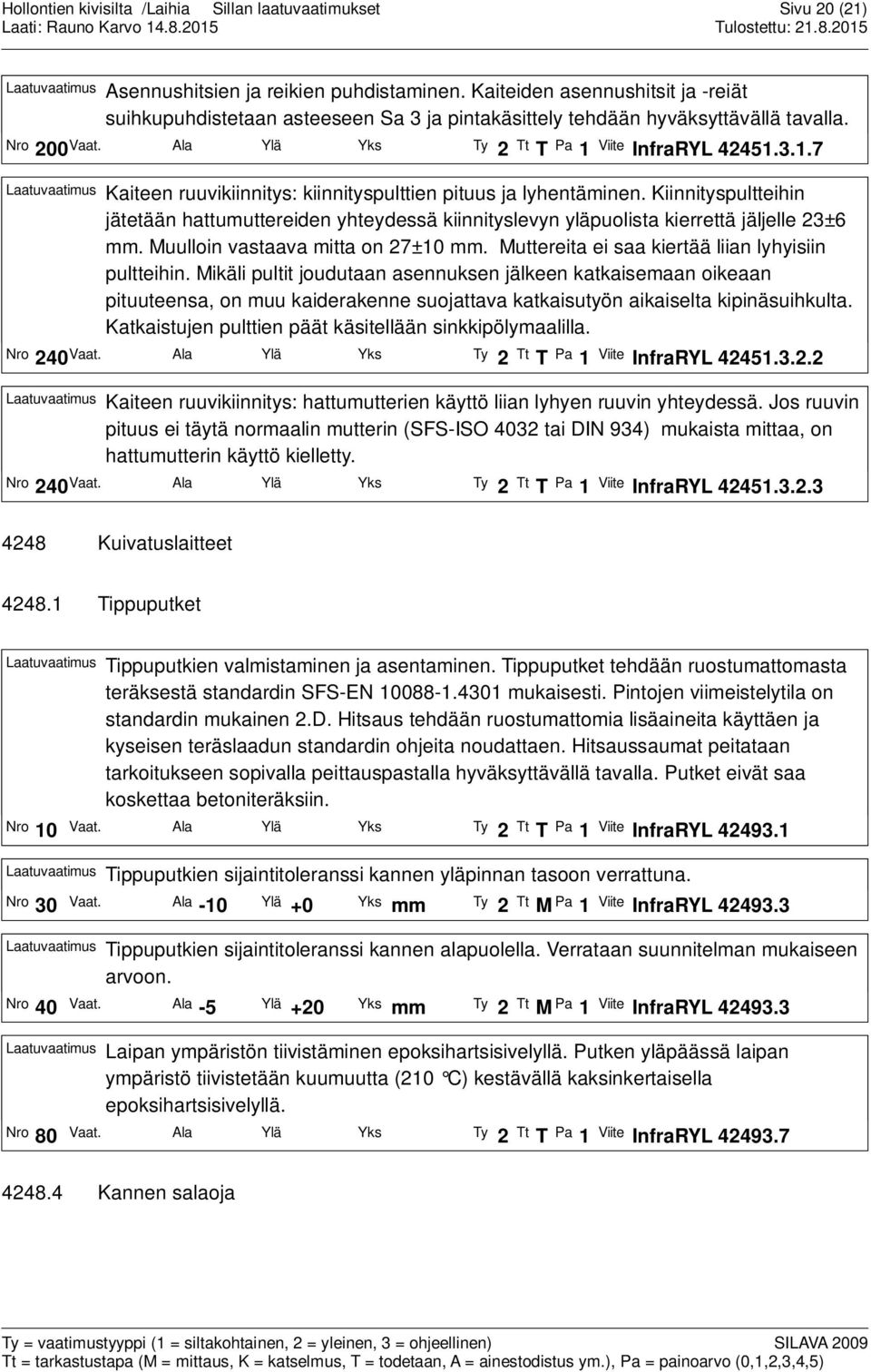

20 Sivu 20 (21) Laatuvaatimus Asennushitsien ja reikien puhdistaminen. Kaiteiden asennushitsit ja -reiät suihkupuhdistetaan asteeseen Sa 3 ja pintakäsittely tehdään hyväksyttävällä tavalla. Nro 200Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kaiteen ruuvikiinnitys: kiinnityspulttien pituus ja lyhentäminen. Kiinnityspultteihin jätetään hattumuttereiden yhteydessä kiinnityslevyn yläpuolista kierrettä jäljelle 23±6 mm. Muulloin vastaava mitta on 27±10 mm. Muttereita ei saa kiertää liian lyhyisiin pultteihin. Mikäli pultit joudutaan asennuksen jälkeen katkaisemaan oikeaan pituuteensa, on muu kaiderakenne suojattava katkaisutyön aikaiselta kipinäsuihkulta. Katkaistujen pulttien päät käsitellään sinkkipölymaalilla. Nro 240Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kaiteen ruuvikiinnitys: hattumutterien käyttö liian lyhyen ruuvin yhteydessä. Jos ruuvin pituus ei täytä normaalin mutterin (SFS-ISO 4032 tai DIN 934) mukaista mittaa, on hattumutterin käyttö kielletty. Nro 240Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Kuivatuslaitteet Tippuputket Laatuvaatimus Tippuputkien valmistaminen ja asentaminen. Tippuputket tehdään ruostumattomasta teräksestä standardin SFS-EN mukaisesti. Pintojen viimeistelytila on standardin mukainen 2.D. Hitsaus tehdään ruostumattomia lisäaineita käyttäen ja kyseisen teräslaadun standardin ohjeita noudattaen. Hitsaussaumat peitataan tarkoitukseen sopivalla peittauspastalla hyväksyttävällä tavalla. Putket eivät saa koskettaa betoniteräksiin. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Tippuputkien sijaintitoleranssi kannen yläpinnan tasoon verrattuna. Nro 30 Vaat. Ala -10 Ylä +0 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Tippuputkien sijaintitoleranssi kannen alapuolella. Verrataan suunnitelman mukaiseen arvoon. Nro 40 Vaat. Ala -5 Ylä +20 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Laipan ympäristön tiivistäminen epoksihartsisivelyllä. Putken yläpäässä laipan ympäristö tiivistetään kuumuutta (210 C) kestävällä kaksinkertaisella epoksihartsisivelyllä. Nro 80 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Kannen salaoja

21 Sivu 21 (21) Laatuvaatimus Salaojan vedenjohtavuus ja metallisalaojan materiaali. Salaojan pitää olla vettä johtava. Teräksinen salaojan profiili tehdään ruostumattomasta teräksestä standardin SFS-EN mukaisesti Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Metallisalaojan ympärystäytön kiviaineksen raekoko. Nro 30 Vaat. Ala 16 Ylä 20 Yks mm Ty 2 Tt T Pa 1 Viite SILKO2.613 Laatuvaatimus Massasalaojan kiviaineksen raekoko. Nro 40 Vaat. Ala 16 Ylä 20 Yks mm Ty 2 Tt T Pa 1 Viite SILKO MUUT TYÖT SILTAPAIKALLA 1183 Päällyste (Sillan tulopenkereet, tarvittavilta osin) Laatuvaatimus Päällysteen kiviaineksen laatuvaatimukset. Asfalttinormit 2011, kohdan 4 mukaan. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite Asfaltinormit 2011 Laatuvaatimus Ab 16/120 kg/m2 ja Ab 16/70 kg/m2 massamäärä. Asfalttinormit 2011 kohdan 11.2 mukaan. Nro 100Vaat. 120 Ala Ylä Yks kg/m2 Ty 2 Tt T Pa 1 Viite Asfalttinormit 2011 Laatuvaatimus Asfalttipäällysteen sivuttaiskallistus sovitetaan päällysteen ja sillan kannen muotoon. Nro 120Vaat. Ala Ylä Yks Ty 1 Tt T Pa 1 Viite
