TÄTÄ ME KUTSUMME RASKAAKSI NOSTAMISEKSI! Uuden sukupolven raskaan sarjan hydraulisylinterit

Transkriptio

1 TÄTÄ ME KTSMME RASKAAKSI NOSTAMISEKSI! uden sukupolven raskaan sarjan hydraulisylinterit

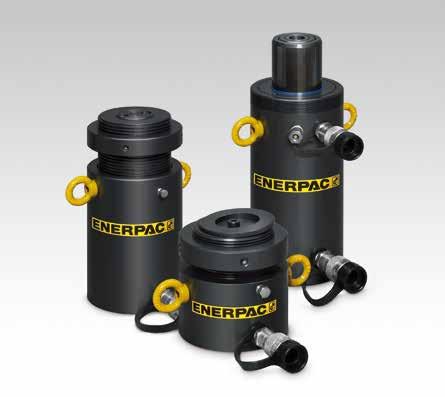

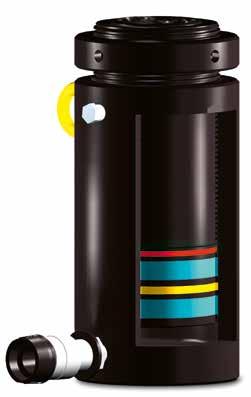

2 Enerpac raskaan sarjan sylinterit HCL-6, LPL-602, HCR-6 Korkeimman luokan kestävyyttä Summit-Edition valikoima usi Summit-Edition sylinterivalikoiman on innovaatio, joka vastaa Enerpacilta odotetun korkean laadun ja teknologian vaatimuksiin. Kestävyys takaa, että työ suoritetaan turvallisesti ja luotettavasti. tukirenkaat parantaa sivuttaiskuorman kestoa 2) Mustanitraus pintakäsittelynä parantaa kulumiskestävyyttä ja korroosion kestoa Vähän kuluvat korkeapainetiivisteet tarjoavat pitkän käyttöiän Summit-valikoiman kehitys: Karkaistu pinta vastustaa sivukuormaa ja syklistä kulumista Sääsuojattu sisältä ja ulkoa Matala kitka auttaa kuormaa lukitsevia renkaita pyörimään helposti 1) usinta tekniikkaa edustava laakerimateriaali minimoi kulumisen. Se suojaa sylinterin sisäpintaa vahingoittumiselta olosuhteissa, joissa on sivukuorma on suuri. 2) Epäkeskinen kuorma (tai sivukuorma ) on väistämätön raskaassa nostamisessa. Summit- Edition valikoiman ainutlaatuiset ominaisuudet tarjoavat suojan sivukuormaa vastaan. Suurempi laakeripinta ylläpitää vakautta ja mustanitraus estää sylinterin sisäpinnan naarmuuntumista. Sivukuorma on todellinen ongelma... Ja uudet sylinteriominaisuutemme ovat siihen ratkaisu! Vähän kuluvat korkeapainetiivisteet Parannettu geometria ja materiaalin valinta lisäävät tiivisteen suorituskykyä ankarissa olosuhteissa Matala kitka nopeuttaa paluuliikettä. Monipuolinen Yli mallia neljässä sylinterisarjassa 1) Sertifioidut nostosilmukat, asennusreiät ja kauluksen kierteet helpottavat turvallista käsittelyä ja sylinterin asennusta 1) Siltojen nosto- ja rakennusjärjestelmä. Kuorma on tasattu lukkomutterilla varustettujen sylinteriryhmien päälle. Hydrauliset liikkeet on synkronoitu Enerpacin PLC-ohjatuilla synkronisilla nostojärjestelmillä. 1) Katso lisätietoa kunkin mallin teknisistä tiedoista. 2

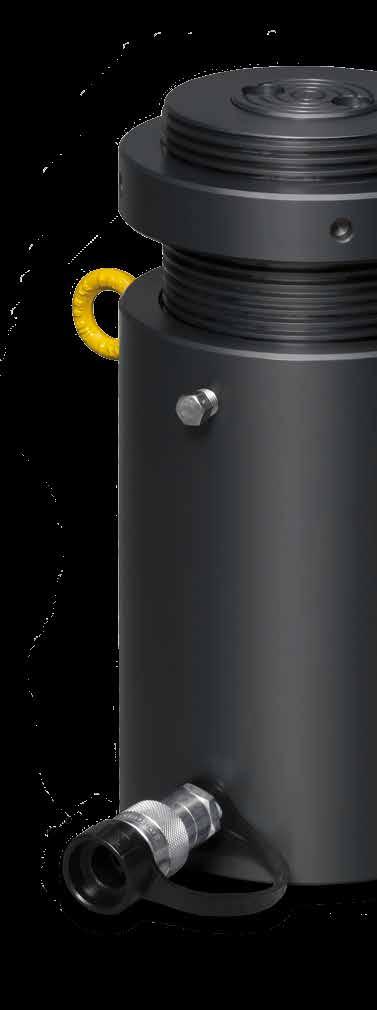

3 Enerpac raskaan sarjan sylinterit Raskaan sarjan sylinterit Enerpac raskaan sarjan sylinterit sopivat erityisesti (monipiste-) nostosovelluksiin. Yhdessä viimeistä tekniikkaa edustavien yksikköjen kanssa saat maailman luokan hydraulijärjestelmän, joka suorittaa haastavimmatkin nostotyöt turvallisesti ja ammattimaisesti. Katso takasivulta lisätietoa pumpputarjonnastamme. HCG-, HCR-, HCL-sarjan sylinterit Voima: 0 Isku: mm. HCG-sarja yksitoiminen Paino palautteinen Kaulusrengas estää männän ulostulon Sivuttaiskuormitus 10% nimellissta koko max. sylinterin. HCR-sarja kaksitoiminen Hydraulinen hallittu työntö- ja nopea paluuliike Sivuttaiskuormitus 10% nimellissta koko max. sylinterin. HCL-sarja lukkomutteri, yksitoiminen Paino palautteinen Lukkomutteri mekaanisen kuormanpitoon Ylivuotoaukko estää männän ulostulon Joka on suunniteltu kestämään 10%: n sivutehoa jopa 90%: n suurimmasta iskusta. LPL-sarja lukkomutteri, matala korkeus, yksitoiminen Voima 60 0 Isku 45 mm Integroitu kallistuva satula Paino palautteinen Lukkomutteri mekaanisen kuormanpitoon Sivuttaiskuormitus 5-10% nimellissta koko max. sylinterin. Sivu: 4 Sertifioidut nostosilmukat Ylivuototulppa estää männän vahingoittumisen (HCL, LPL) Varoventtiili estää ylipaineen muodostumisen (HCR) Vaihdettava satula suojaa mäntää vahingoittumiselta. Integroitu kallistuva satula mahdollistaa jopa 5 asteen kohdistusvirheen (LPL) Lukkomutteri tarjoaa turvallisen mekaanisen kuorman pidon (HCL, LPL) Matalakitkainen pyyhin suojaa likaantumiselta (HCG, HCR) Täyden kuorman kaulusrengas (HCG, HCR) Kauluksen kierteet sylinterin monipuoliseen asennukseen (HCG, HCR) HCG HCR HCL LPL sarja Voima: 0 Isku: 45 mm Maksimikäyttöpaine: 700 baaria Yksitoimiset Z-ZE pumput nopeutettu paluuliike Enerpac HCG-, HCL- ja LPL-sarjan sylintereissä on hydraulinen työntö ja painoinen paluu. Tuottavuuden parantamiseksi ja männän paluuliikkeen nopeuttamiseksi Enerpac tarjoaa Z4- ja ZE-sarjan pumpuille lisävarusteena Enerpacin Venturi-venttiilitekniikkaa. Tämä erityisesti nopeuttaa yksitoimisten paino palautteisten sylinterien paluuliikettä vakuumin avulla. Katso tarkemmat tiedot osoitteesta enerpac.com. Jakovirtauspumput SFP-sarjan pumput, joissa on useita ulostuloja yhtäläisellä öljyn virtauksella. seiden pisteiden avulla tehtävään nostamiseen ja laskemiseen käytettävät pumput ovat paljon parempi vaihtoehto kuin erikseen käytettävät pumput. Mustanitrattu pinta rungossa, männässä, kaulusrenkaassa ja lukkomutterissa Vaihdettavat männän komposiittitukilaakerit Vähän kuluvat korkeapainetiivisteet tarjoavat pitkän käyttöiän Suurivirtauksiset pikaliittimet nopeaan työliikkeeseen ja paluuliikkeeseen Asennusreiät rungon pohjassa monipuoliseen asennukseen (paitsi LPL) Sivu: Synkroniset nostojärjestelmät Pumput usean nostopisteen sovelluksiin. Taloudellinen EVOB-sarja peruskäyttöön ja monitoiminen EVO-sarjan nostojärjestelmä. Sivu:

4 4 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR (5) 102 (2) 15 (1497) 202 (1985) 259 (2541) 10 (06) Yksitoiminen Yksitoiminen Lukkomutterilla Kaksitoiminen PIKAVALINTA Isku Max. sylinterin 700 baarissa (kn) Enerpac raskaan sarjan sylinterit HCG-sarja HCL-sarja HCR-sarja Sivu: Sivu: Sivu:

5 5 HCG-4002 HCG-4004 HCG-4006 HCG-4008 HCG HCG HCG-02 HCG-04 HCG-06 HCG-08 HCG-010 HCG-012 HCG-6002 HCG-6004 HCG-6006 HCG-6008 HCG HCG HCG-8002 HCG-8004 HCG-8006 HCG-8008 HCG HCG HCG-02 HCG-04 HCG-06 HCG-08 HCG-010 HCG-012 HCL-4002 HCL-4004 HCL-4006 HCL-4008 HCL HCL HCL-02 HCL-04 HCL-06 HCL-08 HCL-010 HCL-012 HCL-6002 HCL-6004 HCL-6006 HCL-6008 HCL HCL HCL-8002 HCL-8004 HCL-8006 HCL-8008 HCL HCL HCL-02 HCL-04 HCL-06 HCL-08 HCL-010 HCL-012 HCR-4002 HCR-4004 HCR-4006 HCR-4008 HCR HCR HCR-02 HCR-04 HCR-06 HCR-08 HCR-010 HCR-012 HCR-6002 HCR-6004 HCR-6006 HCR-6008 HCR HCR HCR-8002 HCR-8004 HCR-8006 HCR-8008 HCR HCR HCR-02 HCR-04 HCR-06 HCR-08 HCR-010 HCR (4008) 0 5 (5114) (5987) (8149) (10.644) Enerpac raskaan sarjan sylinterit Yksitoiminen Yksitoiminen Lukkomutterilla Kaksitoiminen PIKAVALINTA Isku Max. sylinterin 700 baarissa (kn) HCG-sarja HCL-sarja HCR-sarja HCG HCR HCL sarja Sivu: Sivu: Sivu: Voima: 0 Isku: mm Maksimikäyttöpaine: 700 baaria

6 HCG-sarja, raskaan sarjan sylinterit X W HCG-sarja, yksitoiminen, paino palutteiset sylinterit Pintakarkaistu pinta vastustaa sivukuormaa ja syklistä kulumista Sivuttaiskuormitus 10% nimellissta koko max. sylinterin 1) Kaulusrengas estää männän ulostulon Sääsuojattu sisältä ja ulkoa Ylemmät ja alemmat vaihdettavat tukirenkaat tukevat sylinteriä koko nostovälillä Sertifioidut nostosilmukat, asennusreiät ja kauluksen kierteet. VALINTATALKKO TONNIN HCG-MALLIT tonnin mallit, katso sivut 8 9. Kaikki tuotteen ominaisuudet näet sivuilta 2. Isku Max. sylinterin 700 baarissa (kn) tehollinen pinta-ala (cm 2 ) Öljy (cm ) A Kauluskierre / HCG- HCG- HCG- HCG- HCG- HCG- / HCG- HCG- HCG- HCG- HCG- HCG- Kierrekoko Kierrekoko W M10 x 2 M175 x M215 x M x M280 x M05 x X Alustan asennusreiät Kierrepituus Reikäympyrä V M16 x 2 HCG- HCG- Kauluksen kierteen pituus on suunniteltu täydelle sylinterin kapasiteetille. Min. kierresyvyys Z 25 Reikien lukumäärä Kulma liittimestä HCG-2 HCG-4 HCG-6 1) HCG-8 HCG-10 HCG-12 1) HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG (5) 102 (2) 15 (1497) 202 (1985) 259 (2541) 10 (06) 78,5 14,1 21,8 28,5 6,1 4, ) HCG-6 ja HCG-12: Sivuttaiskuormitus 7% nimellissta max. sylinterin. 6

7 Yksitoimiset raskaan sarjan sylinterit Voima: Isku: mm Maksimikäyttöpaine: 700 baaria HCG sarja CATG-sarja kallistuva satula tädellä iskulla B lko D reiän E F Pohjasta öljyreikään H Standardi satulan J ylitys männästä K (kg) Valinnainen kallistuva satula Halkaisija J1 K1 tyyppi HCG-2 HCG-4 HCG-6 1) HCG-8 HCG-10 HCG-12 1) HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG-12 HCG-2 HCG-4 HCG-6 HCG-8 HCG-10 HCG CATG CATG CATG CATG CATG CATG- 7

8 HCG-sarja, raskaan sarjan sylinterit HCG-sarja, yksitoiminen, paino palutteiset sylinterit Pintakarkaistu pinta vastustaa sivukuormaa ja syklistä kulumista Sivuttaiskuormitus 10% nimellissta koko max. sylinterin Kaulusrengas estää männän ulostulon Sääsuojattu sisältä ja ulkoa Ylemmät ja alemmat vaihdettavat tukirenkaat tukevat sylinteriä koko nostovälillä Sertifioidut nostosilmukat, asennusreiät ja kauluksen kierteet. W X VALINTATALKKO TONNIN HCG-MALLIT tonnin mallit, katso sivut 6-7. Kaikki tuotteen ominaisuudet näet sivuilta 2. Isku Max. sylinterin 700 baarissa (kn) tehollinen pinta-ala (cm 2 ) Öljy (cm ) A Kauluskierre / HCG-400 HCG-0 HCG-600 HCG-800 HCG-0 / HCG-400 HCG-0 HCG-600 HCG-800 HCG-0 Kierrekoko Kierrekoko W M x M400 x 4 M40 x 4 M5 x 5 M570 x X Alustan asennusreiät Kierrepituus Reikäympyrä V M16 x 2 M24 x M24 x M24 x M24 x Kauluksen kierteen pituus on suunniteltu täydelle sylinterin kapasiteetille. Min. kierresyvyys Z Reikien lukumäärä Kulma liittimestä HCG-4002 HCG-4004 HCG-4006 HCG-4008 HCG HCG HCG-02 HCG-04 HCG-06 HCG-08 HCG-010 HCG-012 HCG-6002 HCG-6004 HCG-6006 HCG-6008 HCG HCG HCG-8002 HCG-8004 HCG-8006 HCG-8008 HCG HCG HCG-02 HCG-04 HCG-06 HCG-08 HCG-010 HCG (4008) 5 (5114) 611 (5987) 81 (8149) 1085 (10.644) 572,6 70,6 855, 1164,2 1520,

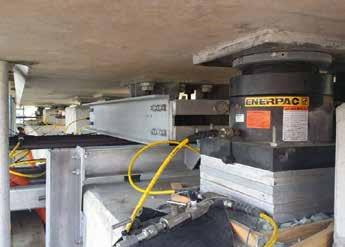

9 Yksitoimiset raskaan sarjan sylinterit HCG sarja Offshore-tuulipuistojen tasaaminen: Enerpacin synkroninen nostojärjestelmä tarjosi ratkaisun 80 tuuliturbiinin tukikappaleiden tasaamiseen. Voima: Isku: mm Maksimikäyttöpaine: 700 baaria CATG-sarja kallistuva satula tädellä iskulla B lko D reiän E F Pohjasta öljyreikään H Standardi satulan J ylitys männästä K HCG-4002 HCG-4004 HCG-4006 HCG-4008 HCG HCG HCG-02 HCG-04 HCG-06 HCG-08 HCG-010 HCG-012 HCG-6002 HCG-6004 HCG-6006 HCG-6008 HCG HCG HCG-8002 HCG-8004 HCG-8006 HCG-8008 HCG HCG HCG-02 HCG-04 HCG-06 HCG-08 HCG-010 HCG CATG CATG CATG CATG CATG (kg) Valinnainen kallistuva satula Halkaisija J1 K1 tyyppi 9

10 HCR-sarja, raskaan sarjan sylinterit I W X HCR-sarja, kaksitoimiset sylinterit Nopea työ- ja paluuliike Sivuttaiskuormitus 10% nimellissta koko max. sylinterin 1) Pintakarkaistu pinta vastustaa sivukuormaa ja syklistä kulumista Sääsuojattu sisältä ja ulkoa Ylemmät ja alemmat vaihdettavat tukirenkaat tukevat sylinteriä koko nostovälillä Sertifioidut nostosilmukat, asennusreiät ja kauluksen kierteet. Kauluskierre / HCR- HCR- HCR- HCR- HCR- HCR- / HCR- HCR- HCR- HCR- HCR- HCR- Kierrekoko Kierrekoko W M10 x 2 M175 x M215 x M x M280 x M05 x X Alustan asennusreiät Kierrepituus Öljy Reikäympyrä V M16 x 2 HCR- HCR- Kauluksen kierteen pituus on suunniteltu täydelle sylinterin kapasiteetille. Min. kierresyvyys Z 25 Reikien lukumäärä Kulma liittimestä VALINTATALKKO JA TEKNISET TIEDOT TONNIN HCG-MALLEILLE tonnin mallit, katso sivut Kaikki tuotteen ominaisuudet näet sivuilta 2 Isku HCR-2 HCR-4 HCR-6 1) HCR-8 HCR-10 HCR-12 1) HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 Max. sylinterin 700 baarissa (kn) tehollinen pinta-ala (cm 2 ) 56 (5) 78,5 102 (2) 14,1 15 (1497) 21,8 202 (1985) 28,5 259 (2541) 6,1 10 (06) 4,7 (cm ) A ) HCR-6 ja HCR-12: Sivuttaiskuormitus 7% nimellissta max. sylinterin. 10

11 Kaksitoimiset raskaan sarjan sylinterit Voima: Isku: mm Maksimikäyttöpaine: 700 baaria HCR sarja CATG-sarja kallistuva satula tädellä iskulla B lko D reiän E F Pohjasta öljyreikään H Ylhäältä vetoaukkoon I Standardi satulan J ylitys männästä K (kg) Valinnainen kallistuva satula Halkaisija J1 K1 tyyppi HCR-2 HCR-4 HCR-6 1) HCR-8 HCR-10 HCR-12 1) HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR-12 HCR-2 HCR-4 HCR-6 HCR-8 HCR-10 HCR CATG CATG CATG CATG CATG CATG- 11

12 HCR-sarja, raskaan sarjan sylinterit HCR-sarja, kaksitoimiset sylinterit Nopea työ- ja paluuliike Sivuttaiskuormitus 10% nimellissta koko max. sylinterin Pintakarkaistu pinta vastustaa sivukuormaa ja syklistä kulumista Sääsuojattu sisältä ja ulkoa Ylemmät ja alemmat vaihdettavat tukirenkaat tukevat sylinteriä koko nostovälillä Sertifioidut nostosilmukat, asennusreiät ja kauluksen kierteet. W I X VALINTATALKKO JA TEKNISET TIEDOT TONNIN HCG-MALLEILLE tonnin mallit, katso sivut Kaikki tuotteen ominaisuudet näet sivuilta 2. Isku Max. sylinterin 700 baarissa (kn) tehollinen pinta-ala (cm 2 ) Öljy (cm ) A Kauluskierre / HCR-400 HCR-0 HCR-600 HCR-800 HCR-0 / HCR-400 HCR-0 HCR-600 HCR-800 HCR-0 Kierrekoko Kierrekoko W M x M400 x 4 M40 x 4 M5 x 5 M570 x X Alustan asennusreiät Kierrepituus Reikäympyrä V M16 x 2 M24 x M24 x M24 x M24 x Kauluksen kierteen pituus on suunniteltu täydelle sylinterin kapasiteetille. Min. kierresyvyys Z Reikien lukumäärä Kulma liittimestä HCR-4002 HCR-4004 HCR-4006 HCR-4008 HCR HCR HCR-02 HCR-04 HCR-06 HCR-08 HCR-010 HCR-012 HCR-6002 HCR-6004 HCR-6006 HCR-6008 HCR HCR HCR-8002 HCR-8004 HCR-8006 HCR-8008 HCR HCR HCR-02 HCR-04 HCR-06 HCR-08 HCR-010 HCR (4008) 5 (5114) 611 (5987) 81 (8149) 1085 (10.644) 572,6 70,6 855, 1164,2 1520,

13 Kaksitoimiset raskaan sarjan sylinterit HCR sarja tonnisen kelluvan öljyntuotantolaitoksen nostaminen ja vesillelasku Malesian Gumusut-Kakapalueella oli esimerkki erittäin korkeasta turvallisuustasosta, joka saavutettiin käyttämällä kehittyneen EVO-sarjan synkronista hydrauliikkaa massiivisten rakenteiden nostamiseen, vaaittamiseen, punnitsemiseen ja pehmeään liikuttamiseen. Voima: Isku: mm Maksimikäyttöpaine: 700 baaria CATG-sarja kallistuva satula tädellä iskulla B lko D reiän E F Pohjasta öljyaukkoon H Ylhäältä vapautus aukkoon I Standardi satulan J ylitys männästä K HCR-4002 HCR-4004 HCR-4006 HCR-4008 HCR HCR HCR-02 HCR-04 HCR-06 HCR-08 HCR-010 HCR-012 HCR-6002 HCR-6004 HCR-6006 HCR-6008 HCR HCR HCR-8002 HCR-8004 HCR-8006 HCR-8008 HCR HCR HCR-02 HCR-04 HCR-06 HCR-08 HCR-010 HCR CATG CATG CATG CATG CATG (kg) Valinnainen kallistuva satula Halkaisija J1 K1 tyyppi 1

14 HCL-sarja, raskaan sarjan lukkomutterisylinterit HCL yksitoiminen, paino palautteiset sylinterit Lukkomutteri tarjoaa turvallisen mekaanisen kuorman pidon Matala kitka auttaa lukkorenkaita pyörimään helposti Joka on suunniteltu kestämään 10%: n sivutehoa jopa 90%: n suurimmasta iskusta Pintakarkaistu pinta vastustaa sivukuormaa ja syklistä kulumista Ylivuotoaukko iskunrajoittimena estää männän ulostulon Sääsuojattu sisältä ja ulkoa Vaihdettavat tukirenkaat tukevat sylinteriä koko nostovälillä Sertifioidut nostosilmukat, asennusreiät ja kaulus kierteet. VALINTATALKKO TONNIN HCL-MALLIT tonnin mallit, katso sivut Kaikki tuotteen ominaisuudet näet sivuilta 2. S Isku Max. sylinterin 700 baarissa (kn) tehollinen pinta-ala (cm 2 ) Öljy (cm ) A Alustan asennusreiät / HCL- HCL- HCL- HCL- HCL- HCL Reikäympyrä Kierrekoko V M8 x 1,25 M16 x 2 HCL- HCL- Min. kierresyvyys Z Reikien lukumäärä Kulma liittimestä HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL (5) 102 (2) 15 (1497) 202 (1985) 259 (2541) 10 (06) 78,5 14,1 21,8 28,5 6,1 4,

15 Yksitoimiset lukkomutterisylinterit Voima: Isku: mm Maksimikäyttöpaine: 700 baaria HCL sarja CAT-sarja kallistuva satula tädellä iskulla B D reiän E (kierteinen) F Pohjasta öljyaukkoon H Standardi J ylitys männästä K lko Lukkomutteri S 17 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL-12 HCL-2 HCL-4 HCL-6 HCL-8 HCL-10 HCL Tr x CAT Tr 15 x CAT Tr 165 x CAT Tr 190 x CAT Tr 215 x CAT Tr 25 x CAT (kg) Valinnainen kallistuva satula Halkaisija J1 K1 tyyppi 15

16 HCL-sarja, raskaan sarjan lukkomutterisylinterit HCL yksitoiminen, paino palautteiset sylinterit Lukkomutteri tarjoaa turvallisen mekaanisen kuorman pidon Matala kitka auttaa lukkorenkaita pyörimään helposti Joka on suunniteltu kestämään 10%: n sivutehoa jopa 90%: n suurimmasta iskusta Pintakarkaistu pinta vastustaa sivukuormaa ja syklistä kulumista Ylivuotoaukko iskunrajoittimena estää männän ulostulon Sääsuojattu sisältä ja ulkoa Vaihdettavat tukirenkaat tukevat sylinteriä koko nostovälillä Sertifioidut nostosilmukat, asennusreiät ja kaulus kierteet. VALINTATALKKO TONNIN HCL-MALLIT tonnin mallit, katso sivut Kaikki tuotteen ominaisuudet näet sivuilta 2 S Alustan asennusreiät / HCL-400 HCL-0 HCL-600 HCL-800 HCL Öljy Reikäympyrä Kierrekoko V M16 x 2 M24 x M24 x M24 x M24 x Min. kierresyvyys Z Reikien lukumäärä Kulma liittimestä Isku HCL-4002 HCL-4004 HCL-4006 HCL-4008 HCL HCL HCL-02 HCL-04 HCL-06 HCL-08 HCL-010 HCL-012 HCL-6002 HCL-6004 HCL-6006 HCL-6008 HCL HCL HCL-8002 HCL-8004 HCL-8006 HCL-8008 HCL HCL HCL-02 HCL-04 HCL-06 HCL-08 HCL-010 HCL-012 Max. sylinterin 700 baarissa (kn) 409 (4008) 5 (5114) 611 (5987) 81 (8149) 1085 (10.644) tehollinen pinta-ala (cm 2 ) 572,6 70,6 855, 1164,2 1520,5 (cm ) A

17 Yksitoimiset lukkomutterisylinterit HCL sarja Voima: Isku: mm Maksimikäyttöpaine: 700 baaria Raskas nostaminen ja perustusten tasaaminen. Lukkomutteri tarjoaa pitkäaikaisen mekaanisen kuorman pidon. CAT-sarja kallistuva satula tädellä iskulla B D reiän E (kierteinen) F Pohjasta öljyaukkoon H Standardi satulan J ylitys männästä K lko Lukkomutteri korkeus S HCL-4002 HCL-4004 HCL-4006 HCL-4008 HCL HCL HCL-02 HCL-04 HCL-06 HCL-08 HCL-010 HCL-012 HCL-6002 HCL-6004 HCL-6006 HCL-6008 HCL HCL HCL-8002 HCL-8004 HCL-8006 HCL-8008 HCL HCL HCL-02 HCL-04 HCL-06 HCL-08 HCL-010 HCL Tr 270 x CAT Tr 05 x CAT Tr 0 x CAT Tr 85 x CAT Tr 440 x CAT (kg) Valinnainen kallistuva satula Halkaisija J1 K1 Satula tyyppi 17

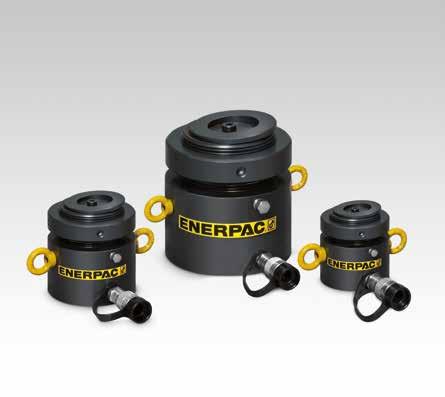

18 LPL-sarja, matalat lukkomutterisylinterit LPL-sarja, matalat lukkomutterisylinterit Integroitu kallistuva satula Kaikissa LPL-sarjan sylintereissä on integroidut kallistuvat satulat, joiden maksimi kallistuskulma on 5. Summit-Edition valikoima usi Summit-Edition sylinterivalikoiman on innovaatio, joka vastaa Enerpacilta odotetun korkean laadun ja teknologian vaatimuksiin. Kestävyys takaa, että työ suoritetaan turvallisesti ja luotettavasti. Lukkomutteri tarjoaa mekaanisen kuorman pidon avulla turvallisen työympäristön Integroitu kallistuva satula mahdollistaa jopa 5 asteen kohdistusvirheen Erittäin matala korkeus, soveltuu käytettäväksi ahtaissa tiloissa Sivuttaiskuormitus 5-10% nimellissta max. sylinterin Ylivuotoaukko iskunrajoittimena estää männän ulostulon Yksitoiminen, paino palautteinen. tukirenkaat parantaa sivuttaiskuorman kestoa * Mustanitraus pintakäsittelynä parantaa kulumiskestävyyttä ja korroosion kestoa Vähän kuluvat korkeapainetiivisteet tarjoavat pitkän käyttöiän * Epäkeskinen kuorma (tai sivukuorma ) on väistämätön raskaassa nostamisessa. Summit- Edition valikoiman ainutlaatuiset ominaisuudet tarjoavat suojan sivukuormaa vastaan. Suurempi laakeripinta ylläpitää vakautta ja mustanitraus estää sylinterin sisäpinnan naarmuuntumista. Sivukuorma on todellinen ongelma... Ja uudet sylinteriominaisuutemme ovat siihen ratkaisu! Vain erittäin matala LPL-sylinteri sopii tähän ahtaaseen tilaan rakenteen nostamiseksi. Lukkomutteri tarjoaa, turvallisen ja pitkäaikaisen mekaanisen kuorman pidon. Isku Max. sylinterin 700 baarissa (kn) Sivuttaiskuormitus max. sylinterin tehollinen pinta-ala (cm 2 ) LPL-602 LPL-2 LPL-1602 LPL-2 LPL-2 LPL-4002 LPL (606) 102 (2) 162 (1589) 202 (1985) 259 (2541) 409 (4008) 5 (5114) 10% 10% 8% 8% 5% 5% 5% 86,6 14,1 7,0 28,5 6,1 572,6 70,6 18

19 Yksitoimiset, matalat lukkomutterisylinterit TÄRKEÄÄ! Kaikki LPL-sarjan sylinterit vaativat kiinteän nostoalustan oikean tuen varmistamiseksi. Näiden sylinterien käyttö hiekka-, mutatai mutapohjalla saattaa johtaa sylinterin vaurioitumiseen. VÄÄRIN! OIKEIN! Epätasainen maa Tasainen nostopinta Lisää turvallisuusohjeita löytyy Learning Center (oppimiskeskus) -osiosta sivustosta LPL sarja Voima: 60 0 Isku: 45 mm Maksimikäyttöpaine: 700 baaria Pitkäiskuisemmat lukkomutterisylinterit Pitkäiskuisempaan käyttöön soveltuvat HCL-sarjan lukkomutterisovellukset. Sivu: 4 Jakovirtauspumput H S 90 F J E D R K A B SFP-sarjan pumput, joissa on useita ulostuloja yhtäläisellä öljyn virtauksella. seiden pisteiden avulla tehtävään nostamiseen ja laskemiseen käytettävät pumput ovat paljon parempi vaihtoehto kuin erikseen käytettävät pumput. Sivu: 20 Synkroniset nostojärjestelmät Pumput usean nostopisteen sovelluksiin. Taloudellinen EVOB-sarja peruskäyttöön ja monitoiminen EVO-sarjan nostojärjestelmä. Sivu: 20 Öljy (cm ) A tädellä iskulla B lko D reiän E F Pohjasta öljyaukkoon H J ulkonema männästä K maks. allistuskulma R Lukkomutterien korkeus S (kg) 4,0 715,7 1021,4 1275,9 16,7 2576,5 287, Tr 105 x 4 Tr 15 x 6 Tr 170 x 6 Tr 190 x 6 Tr 215 x 6 Tr 270 x 6 Tr 05 x , LPL-602 LPL-2 LPL-1602 LPL-2 LPL-2 LPL-4002 LPL

20 Enerpacin raskas nostaminen Ohjattua hydraulista liikettä Enerpac on erikoistunut suunnittelemaan kkaita hydraulijärjestelmiä suurien ja raskaiden rakenteiden liikuttamiseen. Ympäri maailmaa rakennusasiantuntijat neuvottelevat Enerpacin kanssa integroitujen hydrauliratkaisujen kehityksestä rakenteiden, kuten siltojen, tunnelien, rakennusten, laivanosien ja alustojen siirrosta, paikalleen asetuksesta, nostosta ja laskemisesta. Yhdessä insinöörien ja hydraulijärjestelmien kokemuksemme kanssa voimme luoda innovatiivisia ratkaisuja, joita tarvitaan suurien ja raskaiden rakenteiden ohjattuun hydrauliseen siirtoon. Heavy Lifting Technology Synkroniset nostojärjestelmät Tunkkijärjestelmät Sillanrakennusjärjestelmät Synkroniset monipistenostojärjestelmät Teleskooppiset hydraulinosturit Raskaiden nostojen vaijeritunkit Alustajärjestelmät Itsensä kokoavat tornit Ketjunkiskontajärjestelmät Itsekulkeva modulaarinen kuljetin Voimayksikköjä nostosovelluksiin SFP-sarja Jakovirtauspumput jakavat yhtäläisen määrän hydrauliikkaöljyä aina 6 ulostuloon. Älykäs venttiiliteknologia mahdollistaa raskaiden kuormien nostamisen ja laskemisen. Yksitoimiset Z-ZE pumput nopeutettu paluuliike Tuottavuuden parantamiseksi ja männän paluuliikkeen nopeuttamiseksi Enerpac tarjoaa Z4- ja ZE-sarjan pumpuille lisävarusteena Enerpacin Venturiventtiilitekniikkaa. Tämä erityisesti nopeuttaa yksitoimisten paino palautteisten sylinterien paluuliikettä vakuumin avulla. Katso tarkemmat tiedot osoitteesta enerpac.com. Enerpac-yhtiön kansainväliset toimipaikat Täydellinen osoiteluettelo on osoitteessa Tietoja Enerpacista Enerpac on korkeapaineisten hydraulityökalujen ja -ratkaisujen johtava tarjoaja maailmassa, jolla on laaja valikoima tuotteita, paikallista kokemusta ja maailmanlaajuinen jakeluverkko. Monien eri markkinoiden alueella vakuuttanut Enerpac suunnittelee ja valmistaa korkealaatuisia työkaluja ja ratkaisuja kaikkiin teollisiin käyttökohteisiin. EVOB-sarja PLC-ohjatut nostojärjestelmät, jotka käyttävät asema-anturien signaaleja monipiste nostoissa tehtävään synkronoituun nostamiseen ja laskemiseen. Mallista riippuen PLCpumppu voi ohjata 4 8 nostopistettä. EVO-sarja PLC-ohjatut nostojärjestelmät 12 nostopistettä koneikkoa kohti. seampia koneikko yksiköitä voidaan kytkeä yhteen modulaarisella verkkoteknologialla aina 48 nostopisteeseen. Älykäs pumpputeknologia yhdessä nostopistekohtaisen iskun ja kuormanvalvonnan kanssa takaa nosto- ja laskusuoritusten erinomaisen tarkkuuden.lisävaruste: Punnitus ja painopisteen määritys. Enerpacilla on ainutlaatuinen kokemus hydrauliratkaisujen tarjoamisesta raskaiden kohteiden hallittuun siirtämiseen ja asemointiin. Enerpac tukee yrityksiä tarjoamalla oikeat ratkaisut ja oikeaa palvelua, joiden avulla työ saadaan valmiiksi tehokkaasti ja turvallisesti. Enerpac-jälleenmyyjäsi: info@enerpac.com FI Enerpac Sisältö voi muuttua ilman eri ilmoitusta.
