1 Muistimoduulit Asiakirjan osanumero: Maaliskuu 2006 Tässä oppaassa kerrotaan tietokoneen muistin vaihtamisesta ja laajentamisesta.

2 Sisällysluettelo 1 Muistimoduulien lisääminen tai vaihtaminen Muistimoduulin lisääminen laajennuspaikkaan Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Muistin lisäämisen vaikutukset Muistimoduulit ii

3 1 Muistimoduulien lisääminen tai vaihtaminen Tietokoneessa on kaksi muistimoduulipaikkaa. Ensisijainen muistimoduulipaikka on näppäimistön alla. Laajennusmuistimoduulin paikka on tietokoneen pohjassa. Tietokoneen muistikapasiteettia voidaan laajentaa lisäämällä muistimoduuli vapaana olevaan laajennuspaikkaan tai päivittämällä ensisijaisen muistimoduulipaikan muistimoduuli. ÅVAARA: Vähennä sähköiskujen ja laitteiston vaurioitumisen mahdollisuutta irrottamalla virtajohto ja kaikki akut ennen muistimoduulin asentamista. ÄVAROITUS: Staattinen sähkö voi vahingoittaa elektronisia komponentteja. Ennen kuin käsittelet tietokoneen osia, kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän osan kuvien tietokone. Muistimoduulit 1 1

4 Muistimoduulin lisääminen laajennuspaikkaan Voit lisätä tai poistaa laajennusmuistimoduulin paikassa olevan muistimoduulin seuraavasti: 1. Sulje tietokone. Jos et ole varma, onko tietokone kytketty pois tai onko se lepotilassa, käynnistä tietokone painamalla virtapainiketta. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. 2. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 3. Irrota virtajohto. 4. Käännä tietokone ylösalaisin. 5. Irrota akku tietokoneesta. 6. Avaa kolme muistimoduulin kannen ruuvia Nosta muistimoduulin kantta 2 poispäin tietokoneesta. 1 2 Muistimoduulit

5 8. Irrota muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. b. Tartu muistimoduuliin sen reunoista 2 ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. Muistimoduulit 1 3

6 9. Muistimoduulin asettaminen paikalleen: a. Aseta muistimoduulin lovitettu reuna 1 muistimoduulipaikan kielekettä vasten. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia alaspäin 3, kunnes pidikkeet naksahtavat paikoilleen. 1 4 Muistimoduulit

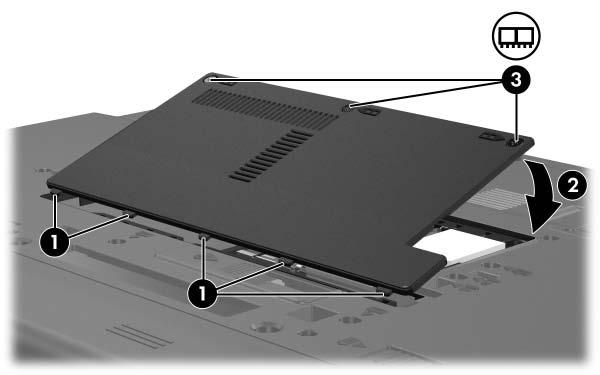

7 10. Aseta muistilokeron kannen kielekkeet 1 tietokoneessa olevia koloja vasten. 11. Sulje muistilokeron kansi Kiristä muistimoduulin kannen ruuvit Aseta akku paikalleen. 14. Liitä ulkoinen virtalähde ja ulkoiset laitteet takaisin. 15. Käynnistä tietokone. Muistimoduulit 1 5

8 Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Päivitä ensisijaisessa muistipaikassa oleva muistimoduuli seuraavasti: 1. Sammuta tietokone. Jos et ole varma, onko tietokone kytketty pois tai onko se lepotilassa, käynnistä tietokone painamalla virtapainiketta. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. 2. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 3. Irrota virtajohto. 4. Käännä tietokone tasaisella pinnalla ylösalaisin. 5. Irrota akku tietokoneesta. 1 6 Muistimoduulit

9 6. Irrota näppäimistön 4 ruuvia. 7. Käännä tietokone ympäri ja avaa se. 8. Nosta näppäimistön yläreunaa varovasti ja käännä näppäimistö ympäri siten, että se lepää tietokoneen rannetukea vasten. Muistimoduulit 1 7

10 9. Poista muistimoduulipaikassa oleva muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. 1 8 Muistimoduulit

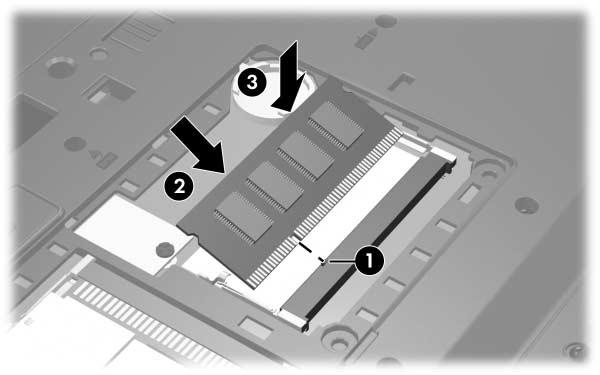

11 10. Muistimoduulin asettaminen paikalleen: a. Aseta muistimoduulin lovitettu reuna 1 muistimoduulipaikan kielekettä vasten. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia alaspäin 3, kunnes pidikkeet naksahtavat paikoilleen. Muistimoduulit 1 9

12 11. Palauta näppäimistö edelliseen asentoonsa ja sulje se. 12. Käännä tietokone ylösalaisin. 13. Kiinnitä 4 näppäimistön ruuvia takaisin. 14. Aseta akku paikalleen. 15. Liitä ulkoinen virtalähde ja ulkoiset laitteet takaisin. 16. Käynnistä tietokone Muistimoduulit

13 2 Muistin lisäämisen vaikutukset Kun tietokoneeseen lisätään työmuistia (RAM), käyttöjärjestelmä kasvattaa lepotilatiedostolle varattua kiintolevytilaa. Jos lepotilan käytössä ilmenee ongelmia muistin lisäämisen jälkeen, tarkista, että kiintolevyllä on tarpeeksi vapaata tilaa entistä suuremmalle lepotilatiedostolle. Tarkista lepotilatiedoston tarvitseman kiintolevytilan määrä seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. Voit näyttää tietokoneen muistin määrän seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Järjestelmä > Yleiset-välilehti. TAI Paina Fn+Esc. Tarkista kiintolevyn vapaa tila seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Kaksoisnapsauta ensisijaisen kiintolevyn nimeä ja valitse Ominaisuudet. Muistimoduulit 2 1
