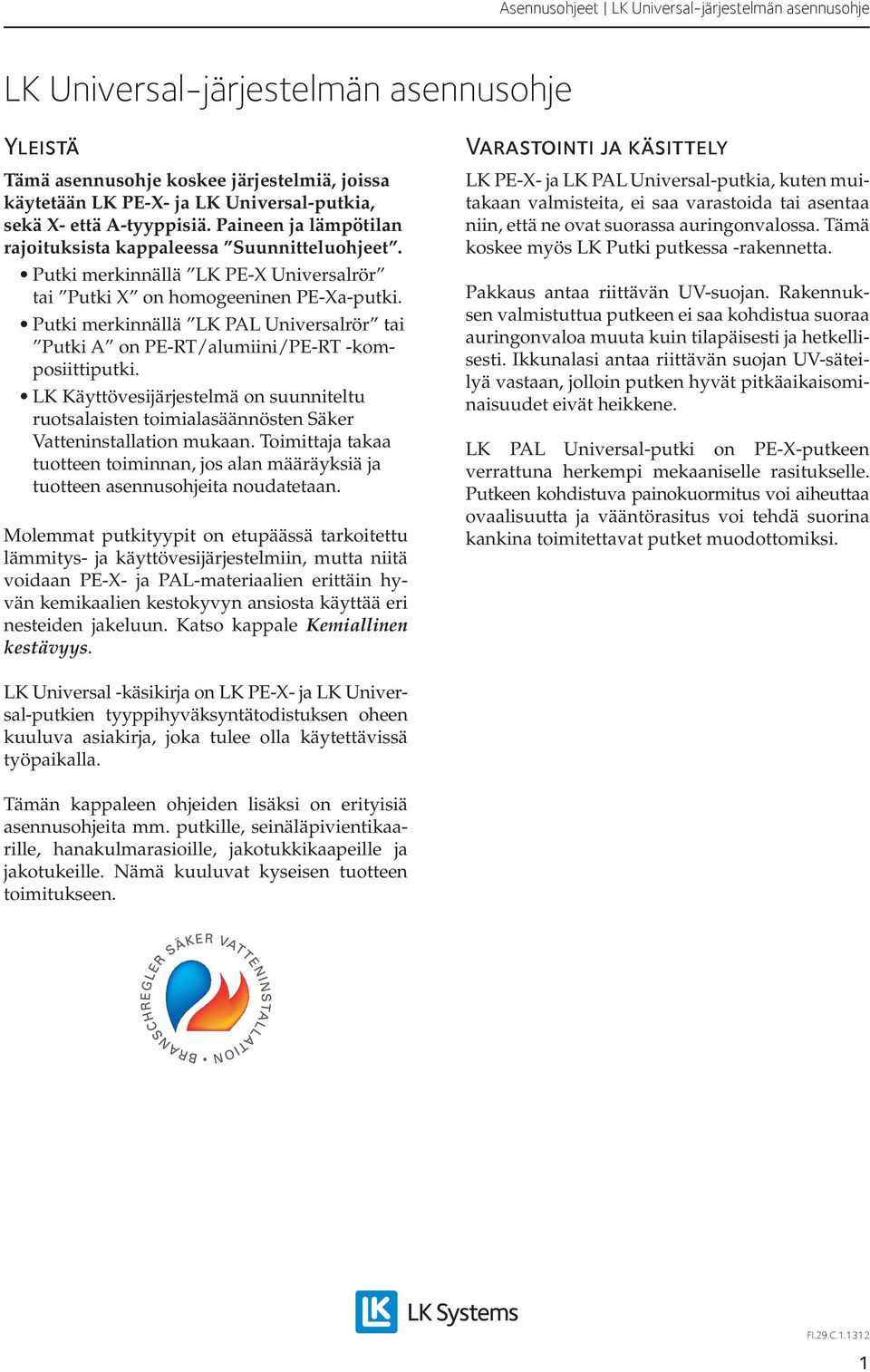

1 LK Universal-järjestelmän asennusohje Yleistä Tämä asennusohje koskee järjestelmiä, joissa käytetään LK PE-X- ja LK Universal-putkia, sekä X- että A-tyyppisiä. Paineen ja lämpötilan rajoituksista kappaleessa Suunnitteluohjeet. Putki merkinnällä LK PE-X Universalrör tai Putki X on homogeeninen PE-Xa-putki. Putki merkinnällä LK PAL Universalrör tai Putki A on PE-RT/alumiini/PE-RT -komposiittiputki. LK Käyttövesijärjestelmä on suunniteltu ruotsalaisten toimialasäännösten Säker Vatteninstallation mukaan. Toimittaja takaa tuotteen toiminnan, jos alan määräyksiä ja tuotteen asennusohjeita noudatetaan. Molemmat putkityypit on etupäässä tarkoitettu lämmitys- ja käyttövesijärjestelmiin, mutta niitä voidaan PE-X- ja PAL-materiaalien erittäin hyvän kemikaalien kestokyvyn ansiosta käyttää eri nesteiden jakeluun. Katso kappale Kemiallinen kestävyys. Varastointi ja käsittely LK PE-X- ja LK PAL Universal-putkia, kuten muitakaan valmisteita, ei saa varastoida tai asentaa niin, että ne ovat suorassa auringonvalossa. Tämä koskee myös LK Putki putkessa -rakennetta. Pakkaus antaa riittävän UV-suojan. Rakennuksen valmistuttua putkeen ei saa kohdistua suoraa auringonvaloa muuta kuin tilapäisesti ja hetkellisesti. Ikkunalasi antaa riittävän suojan UV-säteilyä vastaan, jolloin putken hyvät pitkäaikaisominaisuudet eivät heikkene. LK PAL Universal-putki on PE-X-putkeen verrattuna herkempi mekaaniselle rasitukselle. Putkeen kohdistuva painokuormitus voi aiheuttaa ovaalisuutta ja vääntörasitus voi tehdä suorina kankina toimitettavat putket muodottomiksi. LK Universal -käsikirja on LK PE-X- ja LK Universal-putkien tyyppihyväksyntätodistuksen oheen kuuluva asiakirja, joka tulee olla käytettävissä työpaikalla. Tämän kappaleen ohjeiden lisäksi on erityisiä asennusohjeita mm. putkille, seinäläpivientikaarille, hanakulmarasioille, jakotukkikaapeille ja jakotukeille. Nämä kuuluvat kyseisen tuotteen toimitukseen. 1

2 Taivutus LK PE-X Universal-putken taivutus Pienimmät suositeltavat taivutussäteet: Taivutusmenetelmä Kylmätaivutus ilman kiinnikettä Kylmätaivutus kiinnikkeen kanssa Lämpötaivutus taivutustuen kanssa Pienin taivutussäde putken halkaisijan mukaan X16 X20 X Kylmätaivutus ilman kiinnikettä Tiloissa, joissa suuret taivutussäteet ovat mahdollisia, suositellaan putken taivutusta ilman kiinnikettä. Suuret säteet helpottavat mahdollista sisäputken vaihtoa ilman rakennusta rikkovaa muokkausta. Suojaputken putken vaihtoa varten tarvitaan mahdollisimman monta taivutusta ja mahdollisimman pienet säteet kappaleen Suojaputken putken vaihto taulukon mukaan. Kylmätaivutus kiinnikkeen kanssa Kylmätaivutuskaarta suositellaan, kun PE-X Universal-putki kiinnitetään taivutettuna ja kun tilat vaativat pieniä taivutussäteitä. Valikoimassa on monia eri taivutuskiinnikkeitä, esim. lämpöpattereiden kytkemiseen tai putken ulostuloihin seinästä. Lämpötaivutus Lämpötaivutusta suositellaan, kun halutaan pieniä säteitä. Lämpötaivutuksessa PE-X-putki vedetään pois mahdollisesta suojaputkesta, lämmitetään, taivutetaan ja pujotetaan takaisin suojaputkeen. Putki lämmitetään kuumailmapuhaltimella, ei avotulella. Putki lämmitetään taivutettavasta kohdasta, kunnes se tulee värittömäksi ja läpinäkyväksi. Tämä tapahtuu lämpötilan ollessa 120 ja 130 ºC välillä. LK Taivutusjousi pujotetaan putken päälle, joka sen jälkeen taivutetaan haluttuun kaareen. Putki jäähdytetään vedessä tai ilmassa, taivutusjousi vedetään pois ja taivutus on valmis. Lämmitys ja taivutus vaikuttavat putken happidiffuusiolta suojaavaan pintaan, mutta vain ulkomuodollisesti. Valmis lämpötaivutus voidaan PE-X-materiaalin termisen muistin ansiosta helposti suoristaa lämmittämällä putki uudelleen. Virheellinen asennus. LK PAL Universal-putken taivutus Taivutus tehdään LK Taivutusjousen (kokoon 25 asti) tai LK Taivutustyökalun (kokoon 40 asti) avulla. Suurempien putkien taivutus (kokoon 63 asti) voidaan tehdä erityisillä taivutustyökaluilla. Lisätietoja LK:n edustajalta. LK PAL Universalputkea ei voi taivuttaa lämmittämällä. Oikea asennus. Huom! Kannakoinnin ja kiinnityksen ohjeita kappaleessa Putkitus palkkirakenteisiin tulee noudattaa, jotta suojaputken putki voidaan vaihtaa. PE-X-putken taivuttamista heti puristusliittimen jälkeen ei suositella. Liittimen ja PE-Xputken taivutuskohdan väli pitää olla 1 putken halkaisija (katso kuvaa). Syy tähän on jännitekorroosion vaara. LK Taivutusjousi INV, LK Taivutusjousi UTV, LK Taivutustyökalu PAL Multi ja LK Taivutustyökalu PAL Pienimmät suositeltavat taivutussäteet: Taivutettaessa LK Taivutustyökalulla 4 x ulkohalkaisija Taivutettaessa käsin 5 x ulkohalkaisija 2

3 Liittäminen Kaikki veden kanssa kosketuksessa olevat osat LK:n liitinjärjestelmässä on valmistettu sinkkikadon kestävästä messingistä. Huom! Valettaessa patterilämmitysjärjestelmään, liitokset tulee suojata betonin kosketukselta. Betonissa voi nimittäin olla ammoniakkia sisältäviä jäänteitä. Sen takia on käytettävä LK Liitinsuojaa tai vastaavaa. X20 kiristetään vielä kierros sen jälkeen kun mutteria on kiristetty käsin. Kiristys tehdään kiintoavaimella. LK Kytkentäliitin RF ¾ /Eurocone AX16 2,0 tai 16 2,2 kiristetään vielä kierros sen jälkeen kun mutteria on kiristetty käsin. Kiristys tehdään kiintoavaimella. LK PushFit -liittimet on tarkoitettu ainoastaan LK PE-X Universal-putkille. LK PressPexin tyyppihyväksyntä koskee ainoastaan LK PE-X- ja LK PAL Universal-putkilla tehtyjä liitoksia. LK Liitinsarjan tyyppihyväksyntä koskee LK Conex -puserrusliittimiä, ja sarja on testattu markkinoiden yleisimpien puserrusliittimien kanssa. LK PE-X- ja LK PAL Universal-putket yhdistetään liittimillä seuraavasti: LK PressPex puristusliitinjärjestelmä, joka asennetaan erityisen puristustyökalun avulla. LK Liitinsarja ½ x AX16 voidaan asentaa niin PE-X 16- kuin PAL 16 -putkiin kytkettäessä LK Jakotukkiin UNI tai LK Conexiin ja vastaaviin liittimiin. Liitinsarja korvaa kupariputkelle tarkoitetun vakituisen puserrusrenkaan ja liitinmutterin. Asennus ainoastaan käsityökalulla. LK Liitinsarjaa AX20 ja AX25 käytetään LK PE-X- ja LK PAL Universal-putkien liittämiseen LK Conexiin tai vastaavaan. LK Liitinsarjaa A32 käytetään ainoastaan liitettäessä LK PAL Universal-putkia LK Conex -liittimiin tai vastaaviin. Käytetään olemassa olevan liittimen mutterin kanssa (22, 28 ja 35 mm). Kaikki vaiheet tehdään toimialasäännösten mukaan ja asennetaan pakkauksen ohjeiden mukaan. Käytettäessä PressPex-liitintä, jossa on messinkinen holkki (EN 12164, CW602N) tämä liitetään kyseisen valmistajan ohjeiden mukaan. LK >B<Press- ja LK Conex -liittimiä varten on selvät ohjeet kyseisen tuoteryhmän asennusohjeessa. LK Patteriliitin M22 AX16 kiristetään vielä puolitoista kierrosta sen jälkeen kun mutteria on kiristetty käsin. LK Patteriliitin M22 LK PressPex, LK PushFit ja LK Liitinsarja AX. Esimerkki PE-X- ja PAL-putken liitännästä LK Liitinsarjalla. Paine- ja lämpötila-alue: LK Liitinjärjestelmä sekä puristusliittimet, PushFit-liittimet että puserrusliittimet on hyväksytty samalle paine- ja lämpötila-alueelle kuin Universal-putket, eli 1,0 MPa lämpötilassa +95 ºC. Liittäminen LK PressPex -puristusliittimillä PressPex-liitin asennetaan erityisen puristustyökalun avulla. Asennus suoritetaan kappaleen Työjärjestys PressPex mukaan. Vuodonilmaisu Puristusliittimet 1. heinäkuuta 2012 lähtien ruotsalaisissa toimialasäännöksissä Säker Vatteninstallation vaaditaan, että puristusliittimissä on vuodonilmaisu. Puristamattoman liittimen tulee vuotaa tiiveyden tarkastuksessa. Toimialasäännösten mukaan puristusliittimet testataan seuraavasti: Sisä- tai ulkopuolisella tiivistyksellä varustetun radiaalipuristusliittimen tulee vuotaa tiiveyden tarkastuksessa, ellei liitintä ei ole puristettu. Vaatimus koskee kaikkia radiaalipuristusliittimen kokoja, joissa on sisä- tai ulkopuolinen tiivistys. 3

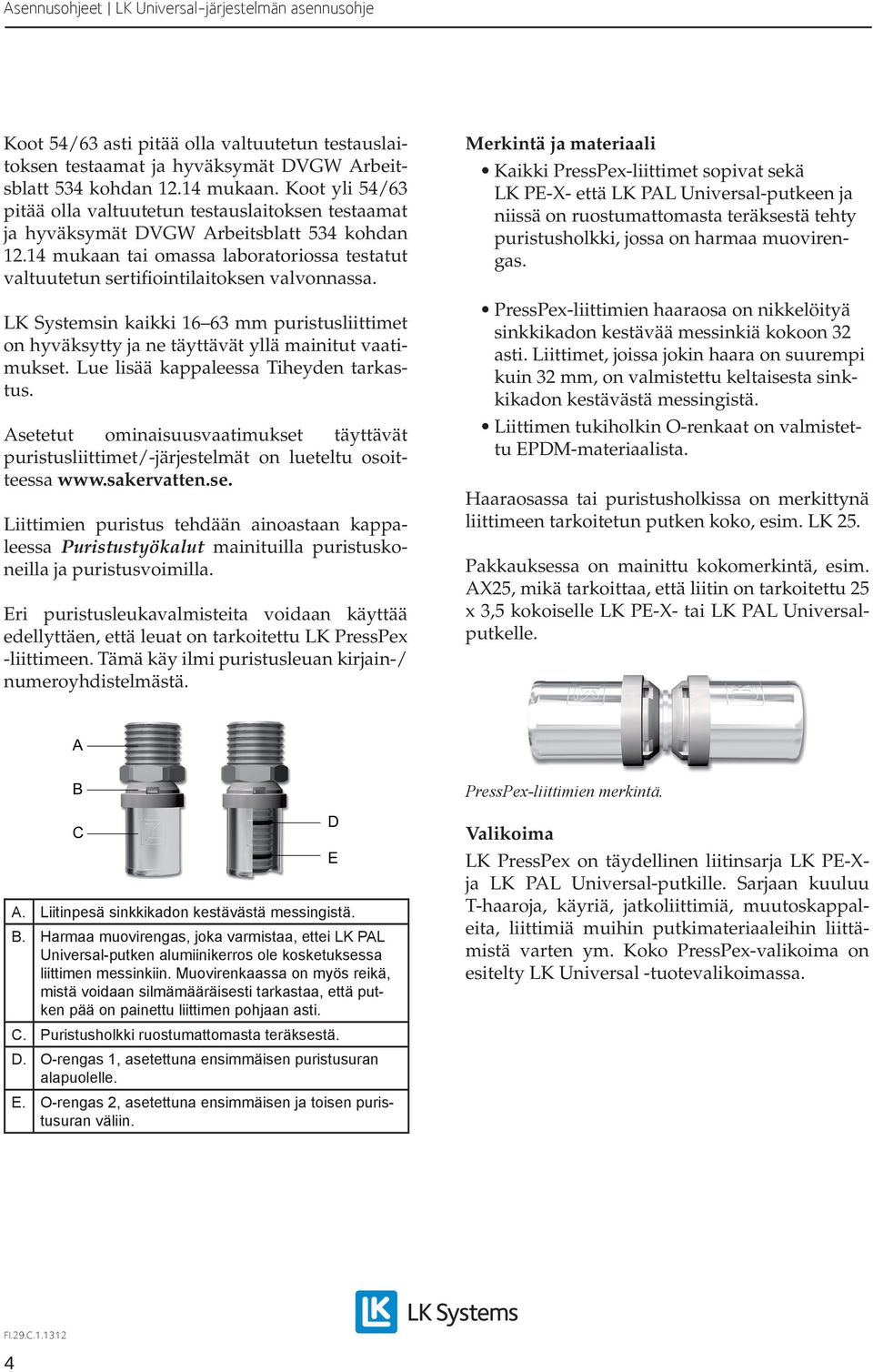

4 Koot 54/63 asti pitää olla valtuutetun testauslaitoksen testaamat ja hyväksymät DVGW Arbeitsblatt 534 kohdan mukaan. Koot yli 54/63 pitää olla valtuutetun testauslaitoksen testaamat ja hyväksymät DVGW Arbeitsblatt 534 kohdan mukaan tai omassa laboratoriossa testatut valtuutetun sertifiointilaitoksen valvonnassa. LK Systemsin kaikki mm puristusliittimet on hyväksytty ja ne täyttävät yllä mainitut vaatimukset. Lue lisää kappaleessa Tiheyden tarkastus. Asetetut ominaisuusvaatimukset täyttävät puristusliittimet/-järjestelmät on lueteltu osoitteessa Liittimien puristus tehdään ainoastaan kappaleessa Puristustyökalut mainituilla puristuskoneilla ja puristusvoimilla. Eri puristusleukavalmisteita voidaan käyttää edellyttäen, että leuat on tarkoitettu LK PressPex -liittimeen. Tämä käy ilmi puristusleuan kirjain-/ numeroyhdistelmästä. Merkintä ja materiaali Kaikki PressPex-liittimet sopivat sekä LK PE-X- että LK PAL Universal-putkeen ja niissä on ruostumattomasta teräksestä tehty puristusholkki, jossa on harmaa muovirengas. PressPex-liittimien haaraosa on nikkelöityä sinkkikadon kestävää messinkiä kokoon 32 asti. Liittimet, joissa jokin haara on suurempi kuin 32 mm, on valmistettu keltaisesta sinkkikadon kestävästä messingistä. Liittimen tukiholkin O-renkaat on valmistettu EPDM-materiaalista. Haaraosassa tai puristusholkissa on merkittynä liittimeen tarkoitetun putken koko, esim. LK 25. Pakkauksessa on mainittu kokomerkintä, esim. AX25, mikä tarkoittaa, että liitin on tarkoitettu 25 x 3,5 kokoiselle LK PE-X- tai LK PAL Universalputkelle. A B C A. Liitinpesä sinkkikadon kestävästä messingistä. B. Harmaa muovirengas, joka varmistaa, ettei LK PAL Universal-putken alumiinikerros ole kosketuksessa liittimen messinkiin. Muovirenkaassa on myös reikä, mistä voidaan silmämääräisesti tarkastaa, että putken pää on painettu liittimen pohjaan asti. C. Puristusholkki ruostumattomasta teräksestä. D. O-rengas 1, asetettuna ensimmäisen puristusuran alapuolelle. E. O-rengas 2, asetettuna ensimmäisen ja toisen puristusuran väliin. D E PressPex-liittimien merkintä. Valikoima LK PressPex on täydellinen liitinsarja LK PE-Xja LK PAL Universal-putkille. Sarjaan kuuluu T-haaroja, käyriä, jatkoliittimiä, muutoskappaleita, liittimiä muihin putkimateriaaleihin liittämistä varten ym. Koko PressPex-valikoima on esitelty LK Universal -tuotevalikoimassa. 4

5 Puristustyökalut Puristusliittimien liittämiseen vaaditaan aina puristuskone puristusleukoineen. Puristuskoneita on sekä sähkö- että akkukäyttöisiä. Kipinättömissä tiloissa voidaan käyttää myös käsikäyttöisiä puristustyökaluja. Kaikki LK:n puristuskoneet ovat hydraulisia puristusvoiman ollessa kn koko puristusprosessin aikana. LK Minipuristin on kuitenkin tehty erityisen kevyeksi, minkä takia siinä on ainoastaan 15 kn aksiaalinen voima ja siihen sopivien minileukojen suurin koko on 32 mm. Puristusleuat LK PressPex -liittimiin käytettävissä puristusleuoissa pitää olla tarkoituksenmukainen muoto. On olemassa monia eri valmisteita; puristusleuan merkinnästä ilmenee sopiva malli valmistajan ohjeiden mukaisesti. Epävarmoissa tapauksissa suosittelemme LK:n puristusleukoja, joissa on merkintä LK tai profiili TH. Puristusleukojen tarkastus Puristusleuat tulee huoltaa ja tarkastaa säännöllisesti, kuten työkalut yleensä. Ne säilytetään kuivissa tiloissa ja liikkuvat osat voidellaan. Kaikki akut ovat ympäristöystävällisiä Li-ioniakkuja. Oikea puristusvoima on ehdoton vaatimus kelvolliselle puristukselle. On mahdollista käyttää myös muita puristuskoneita, joiden taattu puristusvoima on kn ja jotka ovat yhteensopivia puristusleukojen kanssa. Katso yhteensopivuustaulukko kappaleen Puristustyökalut teknisessä kuvauksessa. Puristuskoneen tulee kestää vaativaa työympäristöä. Sen takia on tärkeää, että huolto ja kunnossapito hoidetaan ohjeiden mukaisesti. Huoltopisteessämme tarkastetaan aina koneen suoritusarvot. Erillinen kalibrointi pöytäkirjoineen on myös tilattavissa. Kun puristusleuat ovat täysin sulkeutuneet, leukojen välissä ei saa olla ilmaväliä. Ilmaväli viittaa leukojen liikkuvien osien kulumiseen, jolloin leuat on vaihdettava. Turvallisuusohjeet Turvallisuusohjeita ja muita käyttöohjeita saa kyseisen puristuskoneen dokumentaatiosta. Erimallisia puristuskoneita: sähkö- ja akkukäyttöinen työkalu sekä käsityökalu kipinättömiin tiloihin. Huom! Noudata aina puristuskone- ja puristusleukavalmistajan ohjeita. Seuraa aina asennusohjeen työjärjestystä. 5

6 Työjärjestys PressPex LK PE-X- ja LK PAL Universal-putkien liittäminen tehdään seuraavan työjärjestyksen mukaan. Vaihe 1. Putki katkaistaan suorakulmaisesti. Pienemmät LK PE-X Universal-putket ja LK PAL Universalputket katkaistaan helpoiten putkisaksilla. Suuremmat LK PAL Universal-putket katkaistaan putkileikkurilla, jossa on pyöröterä muoviputkea varten. Kaarisahaa ei saa käyttää. Valitse LK:n tuotevalikoimasta sopivat työkalut. LK PAL Universal-putki kalibroidaan ja viistetään LK PressPex Kalibrointityökalulla. Vaihe 3. Tarkasta, ettei liittimessä ole likaa ja että O-renkaat ovat paikoillaan. Vaihe 4. Viistetty putken pää työnnetään liittimeen ensimmäistä O-rengasta päin ja sen jälkeen hieman kiertämällä pohjaan asti. Tarkasta harmaan muovirenkaan näkörei istä, että putki on painettu liittimen pohjaan asti. Vaihe 2. Sekä LK PE-X- että LK PAL Universal-putki viistetään sisältä, etteivät liittimen O-renkaat vaurioidu tai liiku paikoiltaan, mikä väistämättä aiheuttaisi vuodon liittimessä. Viistämisen jälkeen putket puhdistetaan mahdollisesta lastusta. Huom! Vaiheen 2 putken pään viistäminen ja vaiheen 4 liittimen vääntö ovat erittäin tärkeitä, jotteivät O-renkaat liiku paikaltaan aiheuttaen vuotoa liittimessä. LK PE-X Universal-putki voidaan viistää samankaltaisella putkijyrsimellä, jota käytetään kupariputken viistämiseen. 6

7 Vaihe 5. Merkitse työntösyvyys. Putki merkitään, jotta voidaan helposti tarkastaa, ettei se ole luisunut liittimestä ennen puristusta. Vaihe 6. Tarkasta, että puristusleuat on puhdistettu ja että lukkopultti on kunnolla koneen kiinnittimessä. Puristustyökalu asetetaan paikalleen ja automaattinen puristus voidaan aloittaa. Huom! Puristusliitokset tarkastetaan katsomalla, että kaikissa liitoksissa on tarkastusmerkki. Implementoi tämä itsetestausjärjestelmään. Huom! Puristusleukojen pitää olla suorakulmaisesti kohti liitintä puristusvaiheessa, jotta saadaan moitteeton liitos. Vaihe 7. Jos koneessa on automaattinen palautustoiminto, tarkastetaan, että puristusleuat ovat sulkeutuneet kokonaan ennen kuin palautus alkaa. Rako leukojen etureunassa voi johtua siitä, että jokin vieras esine on joutunut leukojen väliin ja estänyt niiden yhteen puristuksen. Kun käytetään koneita automaattisella palautustoiminnolla, on tärkeää ennen puristusta tarkastaa, ettei leukojen välissä ole vieraita esineitä, sillä leuat palautuvat saavutettuaan täyden puristusvoiman. Valmiin liitoksen silmämääräisen tarkastuksen ohella tämä osoittaa, onko puristus suoritettu oikein. 7

8 Työjärjestys PushFit LK PE-X Universal-putken liittäminen LK Push- Fit -liittimillä tehdään seuraavan työjärjestyksen mukaan. Vaihe 3 Merkitse työntösyvyys PEX-putkeen. Työntösyvyys 16 mm:n putkessa on 23 mm sekä 20 ja 25 mm:n putkessa 27 mm. Vaihe 1 Katkaise LK PEX Universal-putki suorakulmaisesti PEX-leikkureilla. Vaihe 2 Asenna mukana tuleva tukiholkki PEX-putkeen. Vaihe 4 LK PEX -putki työnnetään liittimeen tukevasti kiertämällä, kunnes tuntuu vastusta ja työntösyvyyden merkintää tuskin näkyy. Vedä putkesta varmistaaksesi, että liitin on kunnolla kiinni. 8

9 Vaihe 5 Asennettaessa LK PEX -putkea LK PushFit -jakotukkiin, työvaiheet ovat samat. Vihje: Asenna PEX-putki jakotukkiin ennen kuin jakotukki on paikallaan jakotukkikaapissa tai muussa toimiala-säännösten Säker Vatteninstallation mukaisessa paikassa. Vaihe 6 Jos liitos pitää purkaa, käytetään LK Irrotustyökalua tai LK SmartToolia. Asennettaessa sama PEX-putki uudelleen, tarkistetaan ettei liittimen tartuntarengas ole vaurioittanut putkea. Siinä tapauksessa PEX-putki katkaistaan vähintään merkityn työntösyvyyden kohdalta. 9

10 Liittäminen puserrusliittimillä LK Conex -liitinvalikoiman kupariputkelle tarkoitetut liittimet voidaan helposti muuntaa LK Universal-putkeen sopiviksi puserrusliittimiksi siihen tarkoitetun tukiholkin ja uritetun puserrusrenkaan sisältävän LK Liitinsarjan avulla. LK:n valikoima tyyppihyväksytyistä liitinsarjoista on lueteltu LK Universal -tuotevalikoimassa. Toiminta LK Liitinsarja AX16 Puserrusrengasta kiristettäessä putki puristuu tukiholkin ympäri tiiviiksi ja vetoa kestäväksi liitokseksi. Samalla tukiholkki painuu liittimen istukkaan, jossa on kartiomallinen tiivistyspinta. Asennusohje Liitinsarja Vaihe 1. Katkaise putki suorakulmaisesti LK PAL -putkia varten tarkoitetuilla putkisaksilla tai putkileikkureilla. Putki pitää viistää. Vaihe 2. Paina tukiholkki kokonaan putkeen. Vaihe 3. Pujota tukiholkki kytkinpesään ja kiristä mutteri käsin. Vaihe 4. Kiristä puolitoista kierrosta avaimella, kunnes alkaa tuntua selvää vastusta (25 Nm). Huom! Putki katkaistaan suorakulmaisesti ja viistetään sisäisesti, jotteivät tukiholkin O-renkaat vaurioidu tai liiku paikoiltaan. A B C D A. Liitinpesä, esim. T-haara, kulmaliitin ym. B. Tukiholkki, jossa integroitu puserrusrengas C. Puserrusmutteri (kuuluu LK Liitinsarjaan AX16) D. LK Universal-putki Toiminta LK Liitinsarja AX20, AX25 ja AX32 Uritettua puserrusrengasta kiristettäessä putki puristuu tukiholkin ympäri tiiviiksi ja vetoa kestäväksi liitokseksi. Samalla tukiholkki painuu liittimen istukkaan, jossa on kartiomallinen tiivistyspinta. Uritetun puserrusrenkaan ansiosta kiristetty liitos voidaan tarvittaessa purkaa. LK PAL Universal-putki viistetään LK PressPex Kalibrointityökalulla, joka viistämisen lisäksi palauttaa putken muodon putkileikkurin aiheuttamasta mahdollisesta ovaalisuudesta ja halkaisijan pienennyksestä. LK PE-X Universal-putki viistetään samankaltaisella jyrsintyökalulla, jota käytetään kupariputken viistämiseen. Käyttövesiputken liitokset tulee sijoittaa niin, että liittimet voidaan vaihtaa ja mahdollinen vuoto havaita välittömästi. Tämä pätee, vaikkei liitin olisikaan tyyppihyväksytty vaihdettavaan asennukseen. A B C D E A. Liitinpesä, esim. T-haara, kulmaliitin ym. B. Tukiholkki C. Uritettu puserrusrengas D. Puserrusrengas, käytä olemassa olevaa LK Conex -mutteria E. LK Universal-putki 10

11 Ripustus, kannakointi ja kiinnitys Lämpötilan vaihtelut aiheuttavat laajenemista putkistossa putkimateriaalista riippumatta. Putkistojärjestelmissä, joissa on käytetty LK PE-Xtai LK PAL Universal-putkia, on materiaaliensa joustavuuden ansiosta laajeneminen useimmiten huomioitu järjestelmän luonnollisissa suunnan muutoksissa. Erityinen lämpölaajenemisen kompensointi voidaan tämän takia useimmiten korvata ripustuksella ja kiinnityksellä. Suositeltavien ripustus- ja kiinnitysvälien tarkoitus on etupäässä suojata putkia ja liittimiä toistuvilta laajenemis- ja supistumisliikkeiltä. Huolellisesta ripustuksesta ja kiinnityksestä huolimatta laajenemisliikkeet voivat aiheuttaa sinikäyriä kiinnityspisteiden väliin. Pyrittäessä aivan suoraan putkitukseen suosittelemme, että kaikki laajeneminen ohjataan niihin paisuntakaariin, jotka on kuvattu käsikirjan suunnitteluosan kappaleessa Lämpölaajenemisen kompensointi. japutkeen edellyttäen, ettei se vaurioidu tai tule muodottomaksi. Vaakasuora asennus Vaakasuorassa asennuksessa kiinnitys tehdään haaroituksiin, ellei haaroituksen lämpölaajenemisen vastaanottavan varren pituus ole riittävä suunnitteluohjeen kappaleen Lämpölaajenemisen kompensointi mukaan. Kiinnityksiä tehdään myös kohtiin, joissa laajenemisliikkeet ohjataan erityisiin paisuntakaariin. Asennettaessa kaapelihyllylle tai vastaavalle suosittelemme ainoastaan kannakointia mahdollisten kiinnityspisteiden väliin. Helpointa asennusta ja näkyvään asennukseen ulkonäöllisesti parasta tulosta varten suosittelemme LK PAL Universal-putken käyttöä suorina kankina. Piiloasennukseen suosittelemme LK PE-X Universal-putkea kieppinä, joka myös sopii asennukseen esim. kaapelihyllylle. Ripustus tehdään PE-X-putkea varten tehdyillä kumipäällysteisillä LK Kannakkeilla ja kiristetään liukuasentoon niin, että aksiaaliset liikkeet ovat mahdollisia. Kiinnitys rakennuksen runkoon tehdään heilurikiinnityksellä kattorautaan. Heilurikiinnike ei saa olla yli 150 mm. Kiinnitys tehdään myös LK Kannakkeilla, mutta kiristettynä kiinnitysasentoon niin, etteivät aksiaaliset liikkeet ole mahdollisia. Lisätietoja tukevasta ja liikkumattomasta rakennusrunkoon kiinnityksestä saa putkitoimittajalta. Ripustus- ja kiinnityspisteiden välinen kannakointi tehdään kohdissa, joissa on äkillisten paineiskujen vaara esim. kun sekoittaja tai hanaventtiili suljetaan nopeasti. Kannakoinnin tehtävänä on ehkäistä putkistovaurioita ja eristää runkoäänien siirtyminen. Tällainen kannakointi tehdään parhaiten nippusiteellä tai vastaavalla suoraan Universal-putkeen tai mahdollisesti suo- Esimerkki kannakoinnista vaakasuorassa asennuksessa. Ripustus kiinnityspisteiden väliin tehdään alla olevien taulukoiden mukaan. Näkyvä asennus (kellarikattoihin tai vastaaviin) LK Universal-putki Pisin ripustusväli X16 - X25 0,5 m A16 ja A20 1,0 m A25 ja A32 1,5 m A40 - A63 1,8 m Piiloasennus (putkiuraan tai vastaavaan) LK Universal-putki Pisin ripustusväli X16 - X25 1,5 m A16 - A63 2,0 m 11

12 Pystysuora asennus Pystysuorassa asennuksessa kiinnitys tehdään haaroituksiin, ellei haaroituksen lämpölaajenemisen vastaanottavan varren pituus ole riittävä suunnitteluohjeen kappaleen Lämpölaajenemisen kompensointi mukaan. Esimerkki kannakoinnista pystysuorassa asennuksessa. Ripustus kiinnityspisteiden väliin tehdään alla olevien taulukoiden mukaan. Näkyvä asennus LK Universal-putki X16 - X25 A16 - A25 A32 - A63 Pisin ripustusväli 0,5 m 1,5 m 2,0 m Piiloasennus LK Universal-putki X16 - X25 A16 - A63 Pisin ripustusväli 2,5 m 2,5 m 12

13 Jakotukkien sijoittaminen Käyttöveden jakotukit asennetaan seuraavasti: Jakotukki asennetaan LK UNI Jakotukkikaappiin, jossa on vuotosuojattu pohja tai lattia-kaivoon ohjattu ylivuotoputki. Alemmalle tasolle kuin ne vesipisteet, joita se palvelee. Jakotukki asennetaan tiloihin, joissa on lattiaviemäri tai joissa vuodot ovat nopeasti havaittavissa. Märkätiloihin, joissa on vesieristys, ei saa asentaa putken läpivientejä lattiaan. Jos LK UNI Jakotukkikaappia ei voida käyttää, tulee tiloissa, joissa on putkiliitoksia (asennuskuiluissa tai kytkentäkaapeissa), olla vuotosuojattu pohja ja riittävä ylivuotoputki. Ylivuotoputken pitää laskea paikkaan, missä vuoto välittömästi havaitaan ja missä se ei aiheuta välitöntä vahinkoa. Asennuskuiluissa, joissa on tilaa liitoksille tai kytkentäkaapille, pitää olla huoltoluukku, joka on riittävän suuri korjaa- miseen tai liittimen vaihtoon. Huoltoluukkua ei suositella asennettavaksi vesieristettyyn seinään. Ruotsalaisten toimialasäännösten Säker Vatteninstallation 2011:1 mukaan myös jakotukit tulee asentaa niin, että vuotovesi voidaan havaita nopeasti. Lämpöpattereiden jakotukit asennetaan seuraavasti: LK UNI Jakotukkikaappiin, jossa vuodonilmaisin. Ei kuitenkaan ole vaatimus, että vuodonilmaisuputki laskee lattiakaivoon tai vedenpitävälle lattialle. Seiniin upotettaviin kaappeihin tai asennuskuiluihin, joissa on vuotosuojattu pohja (väh. 50 mm korkea) ja joissa ylivuotoputki laskee paikkaan, missä vuoto on nopeasti havaittavissa. Huoltoluukun tulee olla tarpeeksi suuri liittimien korjauksia ja mahdollisia toimilaitteita varten. Esimerkki jakotukin asennuksesta vuotosuojattuun jakotukkikaappiin. 13

14 Putkitus Toimialasäännökset Nämä vaiheet tehdään toimialasäännösten mukaan. Käytä aina keskenään yhteensopivia LK järjestelmätuotteita. Kylmä- ja lämminvesiputkissa ei saa olla tulpattuja haaraosia. Jakoputkissa ei saa olla käyttämättömiä haaraosia Kylmä- ja lämminvesiputkia ei saa asentaa niin, että ne ovat kosketuksessa toisiinsa (k/k väh. 300 mm). Käyttövesiputkia ei saa asentaa eristämättömiin tiloihin, kuten esim. talon alustoihin tai ullakoille. LK Kiinnityslevy, LK Muovikannake suojaputkelle ja LK Seinäläpivientituki. LK Kiinnityslevy, kahden metrin välein suoriin ja käyriin. Putkiväli vähintään k/k 300 mm. Putkitus palkkirakenteissa Asennettaessa palkkirakenteisiin putki putkessa -rakenteella, suojaputki kiinnitetään aina seinätai lattiapalkkeihin seuraavasti: Jokaisen käyrän alkuun ja loppuun. Suoriin, joissa on vähintään yksi kiinnitys kahden metrin välein. Putkia ei vedetä aivan suoraan liitoskohtien välillä. Loivat kaaret antavat sisäputkelle tarvittavan laajenemistilan ja vähentävät näin laajenemisliikkeitä putken päissä. Katso kappale Lämpölaajenemisen kompensointi suunnitteluohjeessa. Kiinnityksen lisäksi tehdään kannakointi, jotteivät putkiston mahdolliset liikkeet, esim. äkillisten painemuutosten takia, aiheuta häiritseviä ääniä tai kulutusvaurioita suojaputkelle. Suojaputken kiinnitys ja kannakointi tehdään LK Kiinnityslevyllä, LK Muovikannakkeella suojaputkea varten tai LK Seinäläpivientituella. Läpinaulaamisen estämiseksi suosittelemme LK Naulasuojusta. Eristä aina käyttövesiputket mahdollisesta lattialämmityksestä sijoittamalla putket syvään eristykseen. Putki putkessa -rakenteen kiinnitys palkkirakenteissa. 14

15 Putkitus betonirakenteissa Betonirakenteissa suojaputket voidaan kannakoida raudoitukseen nippusiteellä tai vastaavalla. Kiinnityspisteiden väli saa olla korkeintaan metrin, etteivät putket nouse pinnalle valettaessa. Nippusiteitä ei saa kiristää niin tiukalle, että suojaputki muuttuu muodottomaksi tai vaurioituu. Putkea ei vedetä koskaan aivan suoraksi liitoskohtien välillä. Katso kappale Lämpölaajenemisen kompensointi suunnitteluohjeessa. Jos betonilaattaan on asennettu lattialämmitys, käyttövesiputket sijoitetaan vähintään 100 mm eristyksen yläreunan alapuolelle. Vaihtoehtoisesti voidaan asentaa Putki putkessa Extra (eristetty putki) eristyksen alle. Lämminkäyttövesiputket ja lämminkiertovesiputket, jotka asennetaan betonirakenteeseen ilman lattialämmitystä, tulee sijoittaa eristykseen tai putki putkessa -rakenteena (RiR) eristyksen päälle. Kylmäkäyttövesiputket tulee olla erillään lämminvesiputkista (väh. 300 mm). Putkitus keittiösekoittajaan LK PE-X- ja LK PAL -putkilla Poimintoja ruotsalaisesta VVS Företagenin teknisestä käsikirjasta: Sekoittajat, joissa on jäykät liitosputket, esim. kupariputket, tulee kannakoida kytkentäliittimien alta keventämään liittimiä mahdollisilta liikkeiltä siltä varalta, ettei sekoittaja ole riittävän tukevasti kiinni astianpesualtaassa. Sekoittajat, joissa on pehmeät liitosputket, esim. ns. soft-pex, asennetaan niin, etteivät putket ole jäykkiä. Kaikki sekoittajat, liitosputkien materiaalista riippumatta, kannakoidaan kytkentäliittimien alta keventämään liittimiä mahdollisilta liikkeiltä, joita syntyy kun liitosputket laajenevat tai supistuvat lämpötilan muutosten takia. (Lisätietoja ruotsalaisissa toimialasäännöksissä Säker Vatten 2011:1, pykälä ) Astianpesukoneen liitäntä LK PE-X Universal-putki Sidonta raudoitukseen korkeintaan metrin välein. Kannakointi raudoitukseen. Laajenemisvara Kelvollinen ratkaisu keittiösekoittajan asennuksessa putki putkessa -rakenteisen LK PE-X Universal-putken kanssa. Betoni Raudoitus LK Putkipidikelista LK Lattialämmitysputki Eristys Putki Putkessa Soft-pex Putki Putkessa Extra Putki putkessa -rakenteen asennus betonilaattaan, jossa on lattialämmitys. Astianpesukoneen liitäntä LK PE-X- ja PAL Universal-putki Laajenemisvara Kelvollinen ratkaisu keittiösekoittajan asennuksessa softpexin sekä LK PE-X- ja PAL Universal-putken RiR kanssa. 15

16 Suojaputken putken vaihto Vaurioitunut LK PE-X Universal-putki kokoa 16 x 2 voidaan normaalisti vaihtaa vahingoittamatta rakennusta. Tämä edellyttää, että asennuksessa on noudatettu ohjeita ja että LK Kiinnityslevyjä ja suojaputkea varten tarkoitettuja LK Kannakkeita on käytetty asennusohjeiden mukaisesti. LK:n suositus on enintään neljä käyrää jakotukista vesipisteeseen. Korkeintaan kahden käyrän säde saa olla alle 100 mm (NT VVS 129 mukaan). LK PAL -putki putkessa luokitellaan ei vaihdettavaksi, mutta se voidaan vaihtaa, jos asennetaan ainoastaan kaksi käyrää 100 mm säteellä. Vaurioituneen sisäputken poisvetoa helpottavat seuraavat toimenpiteet: Putken pehmentäminen esim. lämminvesihuuhtelulla tai kuumailmalla. Suojaputken ja sisäputken välisen kitkan vähentäminen huuhtelemalla suojaputki astianpesuaineella tai vastaavalla. Läpihuuhtelun jälkeen suojaputki huuhdellaan puhtaaksi ja kuivataan. Tarkastukset Seuraavat kohdat tarkastetaan: Putkitus ja putkiliitokset. Liitosten ja putkien sijainti. Sekoittajan tai muun laitteiston kytkentä putkijärjestelmään. Putkien läpiviennit. Liitinosien kiinnitys seiniin, joissa on tiivistyskerros. Asennuksen jäätymissuoja. Asennuksen tiiveys. Suojaputken putken vaihto LK Vaihtonipan kanssa. LK Putken vaihtotyökalu PE-X 16. Käytä aina 16 mm PE-X-putkelle tarkoitettua LK Vaihtonippaa (tuote nro ), jolla kiinnitetään vaurioitunut putki uuteen putkeen. Käytä LK Putken vaihtotyökalua (tuote nro ), joka ruuvataan sisään putken toisesta päästä. Vedettäessä pois vaurioitunut putki, uusi putki asettuu sen tilalle mm:n PE-X putki putkessa -rakenteen vaihto vaatii yleensä enintään kaksi suurisäteistä käyrää. Ota huomioon, että 20 mm PE-X putki putkessa -rakenne asennettuna LK Hanakulmarasiaan 20 mm ei ole vaihdettavissa. 16

17 Tiiveyden tarkastus 1. heinäkuuta 2012 muokattiin ruotsalaisia toimialasäännöksiä Säker Vatteninstallation paineen ja tiiveyden tarkastuksen osalta. Muovi- sekä muovi- ja metallijärjestelmiä varten on määrätty uusi tarkastustapa. Puserrusliittimien tiiveyden tarkastus Varmistettaessa että puristusliitin on puristettu, tehdään tiiveyden tarkastus ennen lopullista koeponnistusta. Paineista putkisto 3 barin tarkastuspaineeseen vähintään 30 minuutiksi. Tarkista kaikki liitokset. Paine ei saa laskea tarkastuksen aikana. Huom! Tämä tiiveyden tarkastus ei korvaa alla kuvattua pakollista paineen ja tiiveyden tarkastusta. Käyttövesi- ja lämpöjohdot Putkijohtojen paineen ja tiiveyden tarkastuksessa vedellä putkijohto täytetään hitaasti tarkastuspaineeseen asti. Johtojen tulee olla vesitäytteiset ja ilmatut. Ilmauksen helpottamiseksi johto tulee täyttää alimmasta kohdastaan. Käyttövesijärjestelmä testataan juomakelpoisella vedellä. Huoneen ja veden lämpötilaero saa olla korkeintaan 10 C. Opastus Tiiveyden tarkastuksessa tulee tarkistaa kaikki liitokset piilovuotojen varalta. Tämä tarkastus on tärkeä, sillä tällaisia vuotoja ei aina havaita painelaitteiston manometristä. Muovi- sekä muovi- ja metalliputkijärjestelmien paineen ja tiiveyden tarkastus Vaihe 1 Paineista putkistojärjestelmä tarkastuspaineeseen 1,43 laskentapaine vähintään 30 minuutiksi. Tarkastuspaineen tulee olla 14,3 bar käyttövesijärjestelmässä ja 8,6 bar lämmitysjärjestelmässä. Paine ei saa laskea tarkastuksen aikana. Putkistojärjestelmää voidaan joutua täyttämään tarkastuksen aikana. Vaihe 2 30 minuutin jälkeen käyttövesijärjestelmän tarkastuspaine laskee nopeasti 7,5 bariin ja lämmitysjärjestelmän 4,5 bariin. Tämä paine pidetään vähintään 90 minuuttia. Paine nousee normaalisti hieman tarkastuksen aikana. Tarkista koko putkistojärjestelmä. Paineen ja tiiveyden tarkastus ilmalla Paineen ja tiiveyden tarkastus ilmalla tai muulla kaasulla tehdään AFS vaatimusten mukaisesti. Olemassa oleva käyttövesi- ja lämmitysjärjestelmä Opastus Olemassa olevien käyttövesijärjestelmien paine ja tiiveys pitää tarkastaa käyttövesijärjestelmän nykyisellä vedenpaineella. Olemassa olevien lämmitysjärjestelmien paine ja tiiveys pitää tarkastaa lämmitysjärjestelmän nykyisellä käyttöpaineella. Nimeä asiantunteva henkilö johtamaan työtä ja laatimaan tarkastuspöytäkirja. Varmista, että asennus ja kaikki kiinnitysosat, kiinnikkeet, tuet ym. kestävät tarkastuksen rasitukset. Varmista, ettei ole jäätymisvaaraa. Varmista, että kaikki liitokset näkyvät ja ovat kuivia. Varmista, että mittauslaitteisto toimii moitteettomasti. Ylijäämämateriaali / kierrättäminen LK ei ota takaisin pakkausmateriaalia, eikä myöskään ylijäämämateriaalia, lukuun ottamatta avaamattomissa ja ehjissä pakkauksissa olevia tuotteita. LK Universal-järjestelmän osia ei ole luokiteltu vaaralliseksi jätteeksi. LK PE-X- ja LK PAL Universal-putken ylijäämämateriaali luokitellaan poltettavaksi jätteeksi. 17
