1 Puhetilojen akustiikka Henrik Möller Johtava akustiikkakonsultti DI, FISE AA

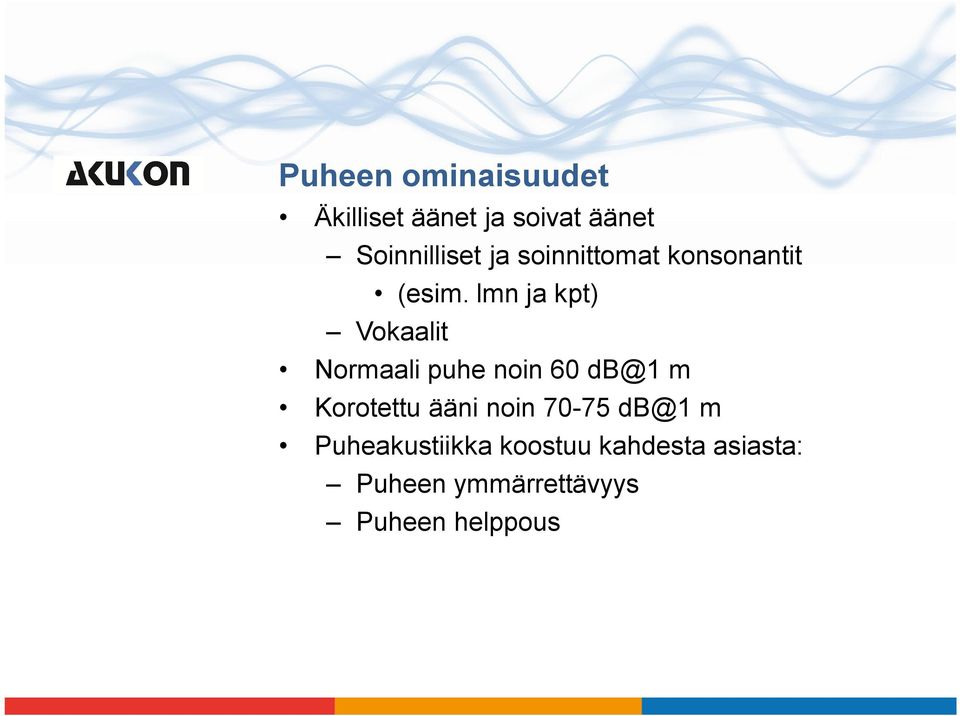

2 Puheen ominaisuudet Äkilliset äänet ja soivat äänet Soinnilliset ja soinnittomat konsonantit (esim. lmn ja kpt) Vokaalit Normaali puhe noin 60 m Korotettu ääni noin m Puheakustiikka koostuu kahdesta asiasta: Puheen ymmärrettävyys Puheen helppous

lmn ja kpt) Vokaalit Normaali puhe noin 60 db@1 m Korotettu ääni

3 Puheen äänitaso, esimerkkejä Condition Meeting-average speech level, Leq, dba Standard deviation, dba Number of meetings, N All meetings All amplified meetings All Non-amplified meetings Non-amplified small rooms Non-amplified large rooms Amplified: single loudspeaker system Amplified: multiple loudspeaker system Ref Bradley, J.S.; Gover, B.N.

5 29 All Non-amplified meetings Non-amplified small rooms Non-amplified large rooms Amplified: single

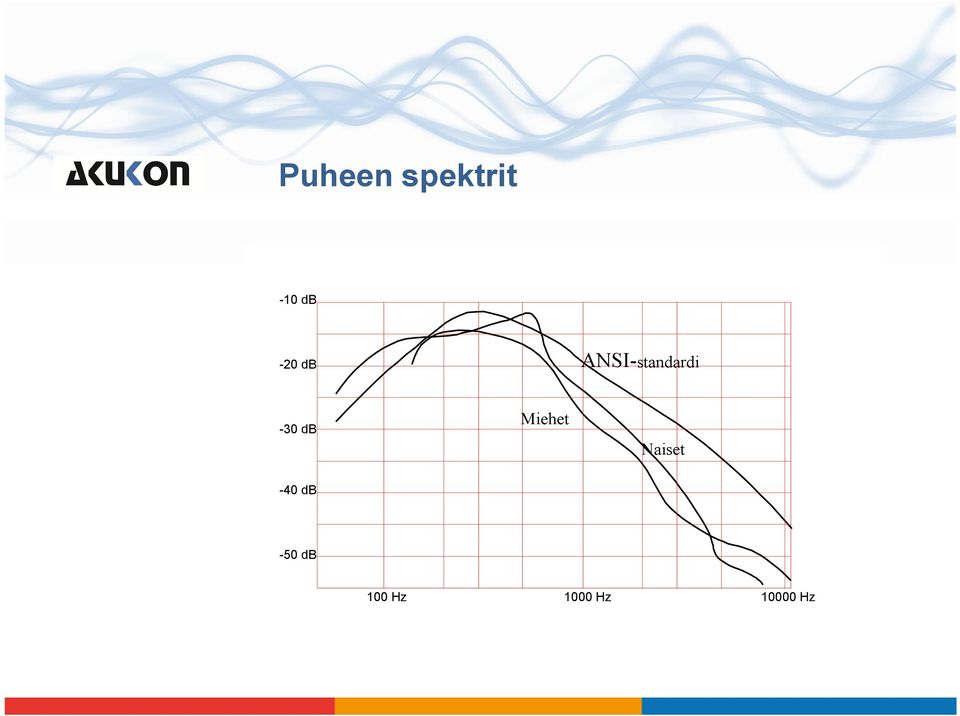

4 Puheen spektrit -10 db -20 db ANSI-standardi -30 db Miehet Naiset -40 db -50 db 100 Hz 1000 Hz Hz

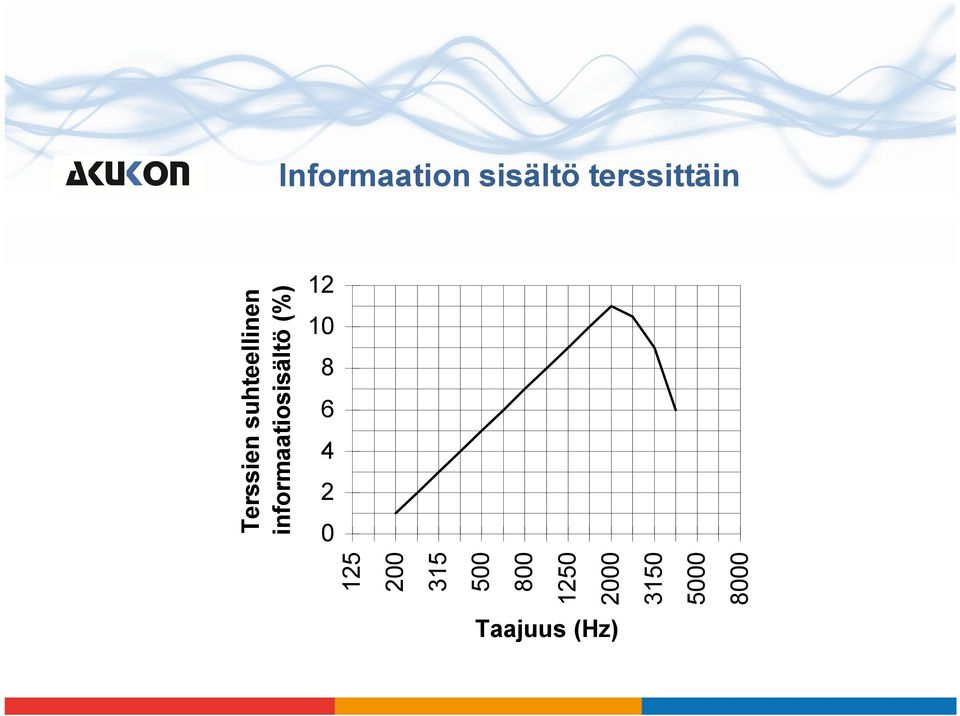

5 Informaation sisältö terssittäin Terssien suhteellinen informaatiosisältö (%) Taajuus (Hz)

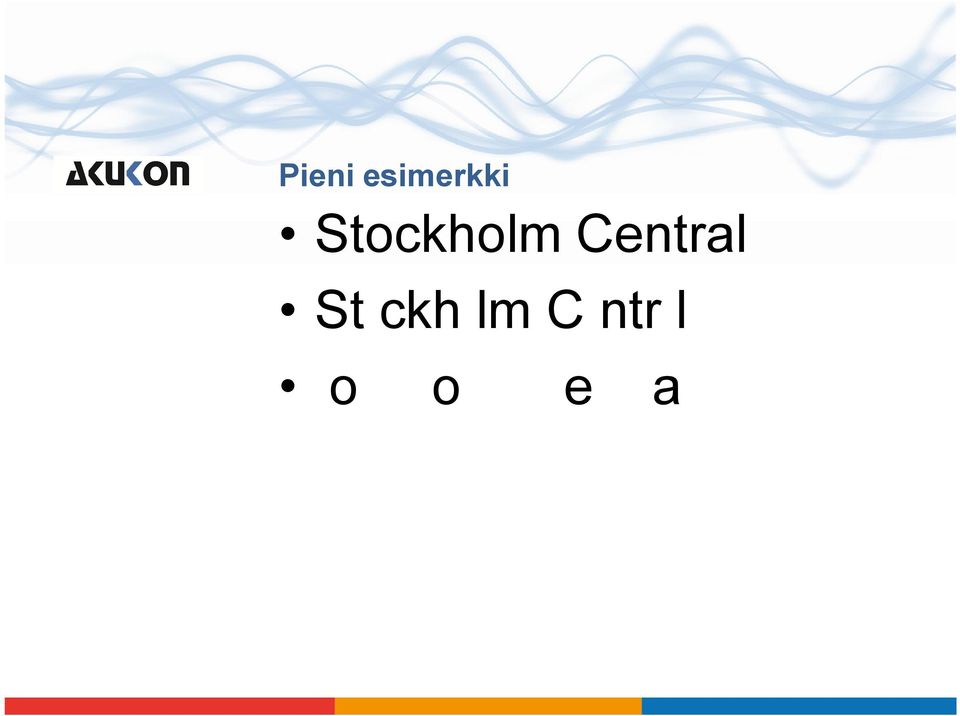

6 Pieni esimerkki Stockholm Central St ckh lm C ntr l o o e a

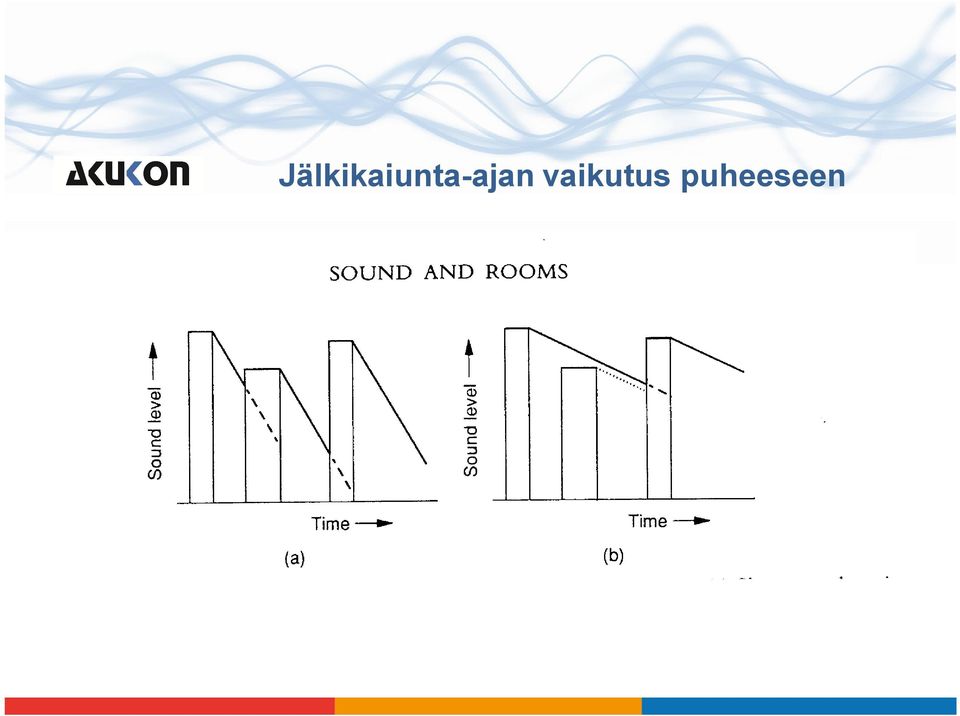

7 Jälkikaiunta-ajan vaikutus puheeseen

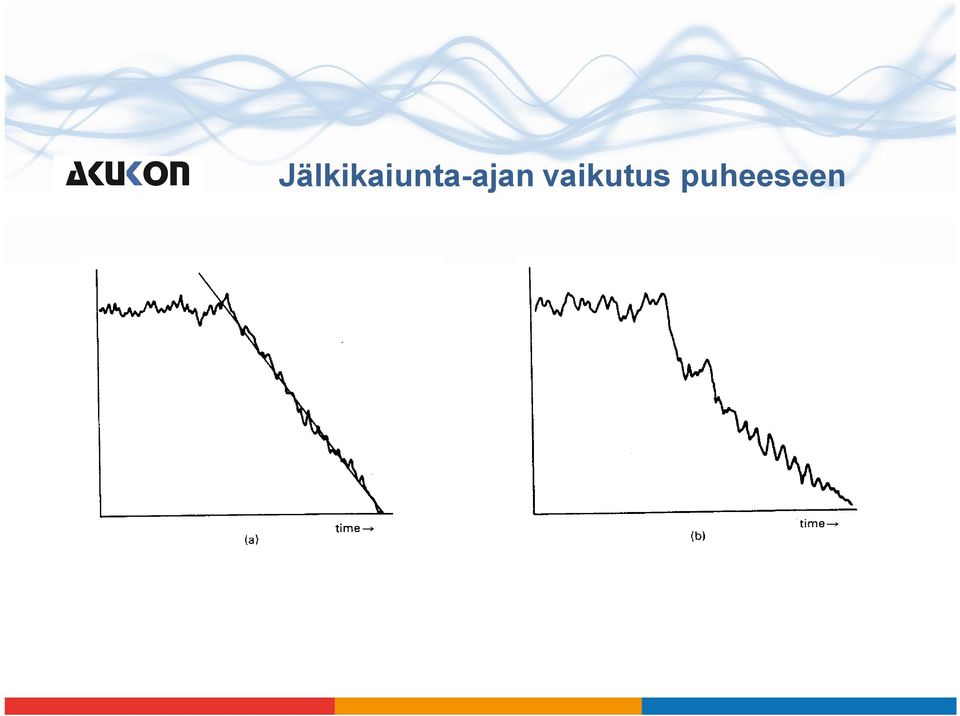

8 Jälkikaiunta-ajan vaikutus puheeseen

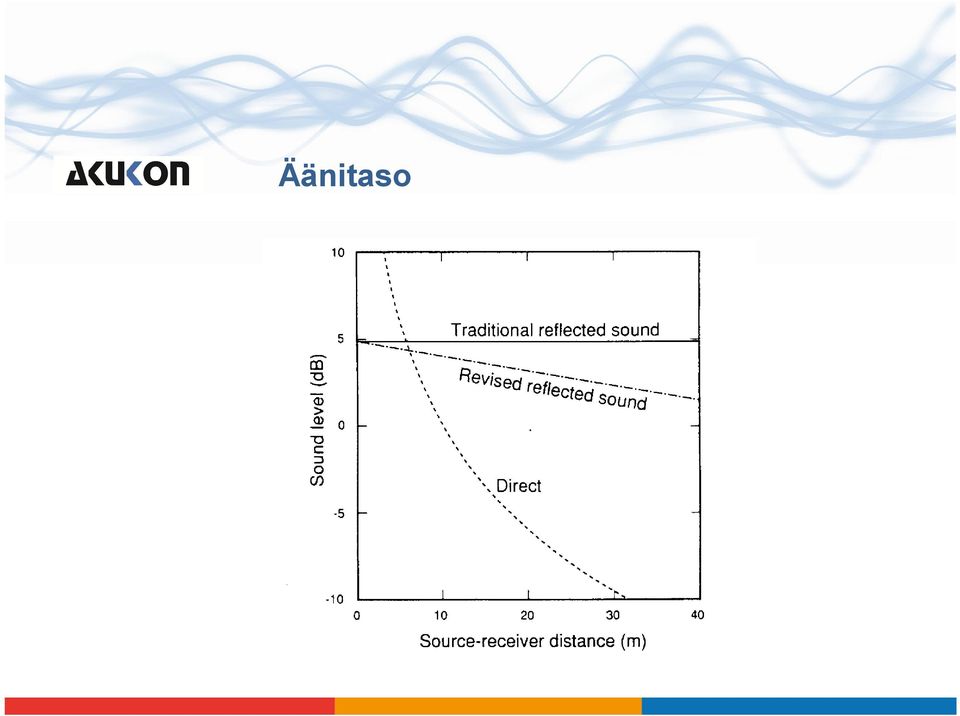

9 Äänitaso

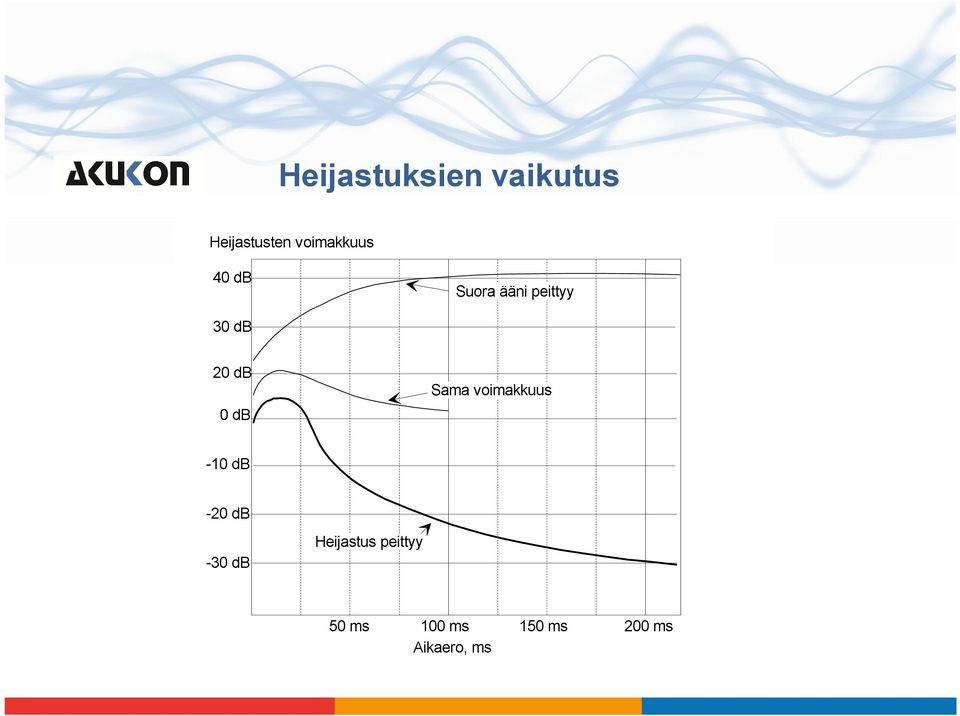

10 Heijastuksien vaikutus Heijastusten voimakkuus 40 db Suora ääni peittyy 30 db 20 db 0 db Sama voimakkuus -10 db -20 db -30 db Heijastus peittyy 50 ms 100 ms 150 ms 200 ms Aikaero, ms

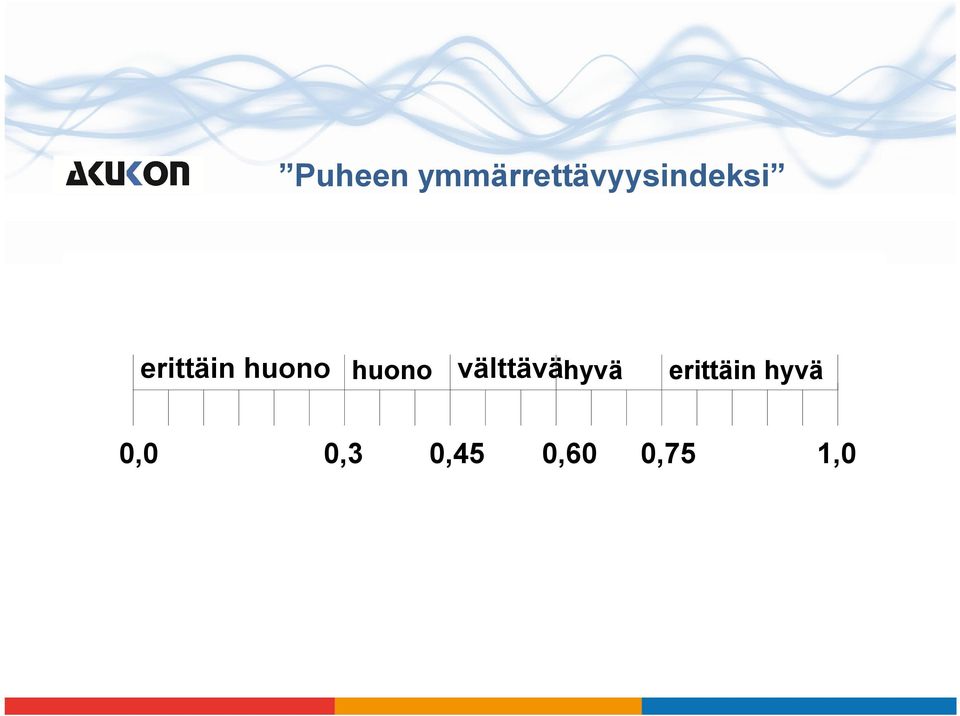

11 Puheen ymmärrettävyysindeksi erittäin huono huono välttävähyvä erittäin hyvä 0,0 0,3 0,45 0,60 0,75 1,0

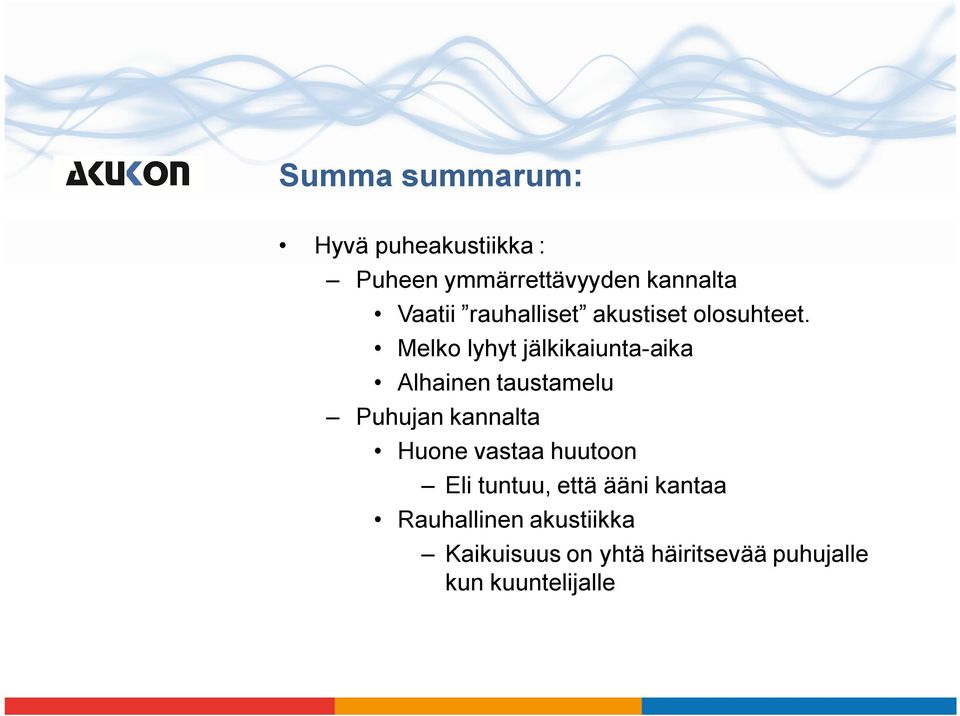

12 Summa summarum: Hyvä puheakustiikka : Puheen ymmärrettävyyden kannalta Vaatii rauhalliset akustiset olosuhteet. Melko lyhyt jälkikaiunta-aika Alhainen taustamelu Puhujan kannalta Huone vastaa huutoon Eli tuntuu, että ääni kantaa Rauhallinen akustiikka Kaikuisuus on yhtä häiritsevää puhujalle kun kuuntelijalle

Melko lyhyt jälkikaiunta-aika Alhainen taustamelu Puhujan kannalta Huone

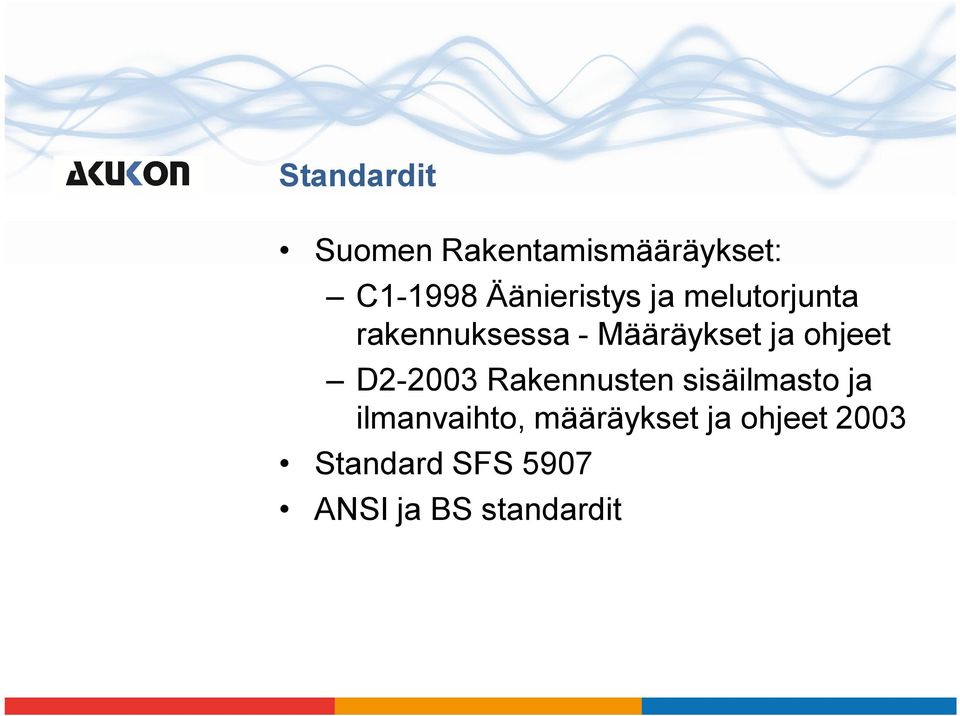

13 Standardit Suomen Rakentamismääräykset: C Äänieristys ja melutorjunta rakennuksessa - Määräykset ja ohjeet D Rakennusten sisäilmasto ja ilmanvaihto, määräykset ja ohjeet 2003 Standard SFS 5907 ANSI ja BS standardit

ja ohjeet D2-2003 Rakennusten sisäilmasto ja

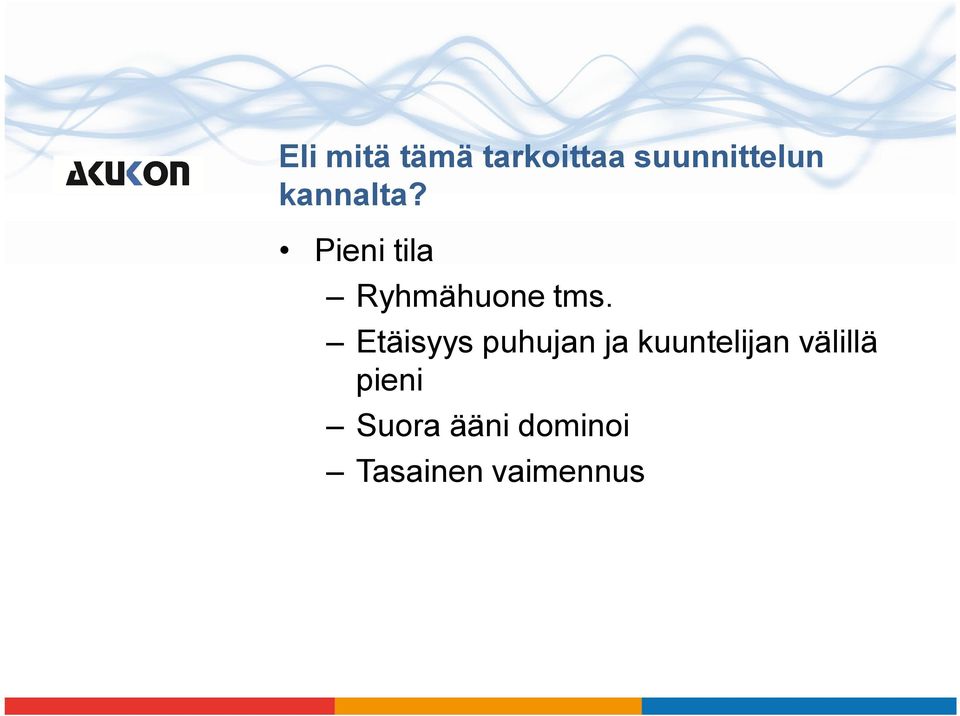

14 Eli mitä tämä tarkoittaa suunnittelun kannalta? Pieni tila Ryhmähuone tms. Etäisyys puhujan ja kuuntelijan välillä pieni Suora ääni dominoi Tasainen vaimennus

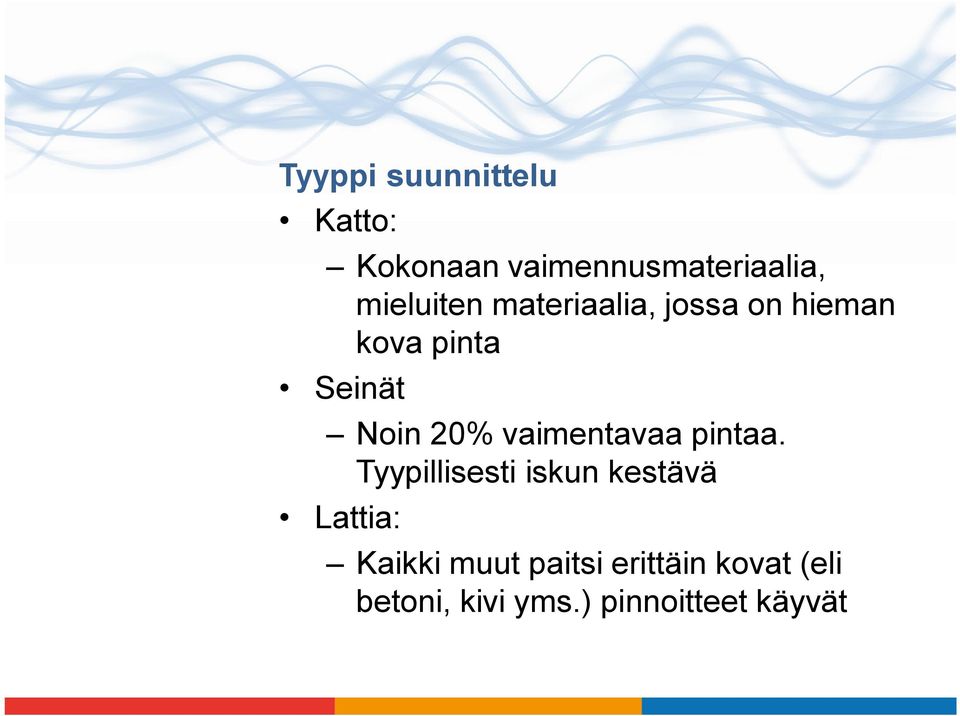

15 Tyyppi suunnittelu Katto: Kokonaan vaimennusmateriaalia, mieluiten materiaalia, jossa on hieman kova pinta Seinät Noin 20% vaimentavaa pintaa. Tyypillisesti iskun kestävä Lattia: Kaikki muut paitsi erittäin kovat (eli betoni, kivi yms.) pinnoitteet käyvät

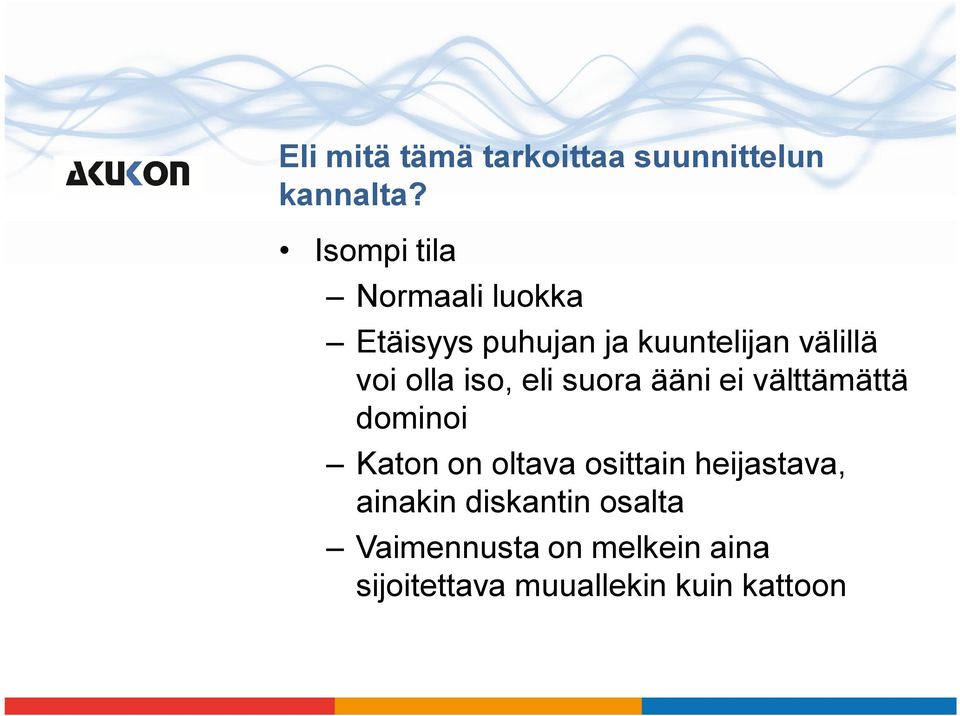

16 Eli mitä tämä tarkoittaa suunnittelun kannalta? Isompi tila Normaali luokka Etäisyys puhujan ja kuuntelijan välillä voi olla iso, eli suora ääni ei välttämättä dominoi Katon on oltava osittain heijastava, ainakin diskantin osalta Vaimennusta on melkein aina sijoitettava muuallekin kuin kattoon

olla iso, eli suora ääni ei välttämättä dominoi Katon on oltava osittain

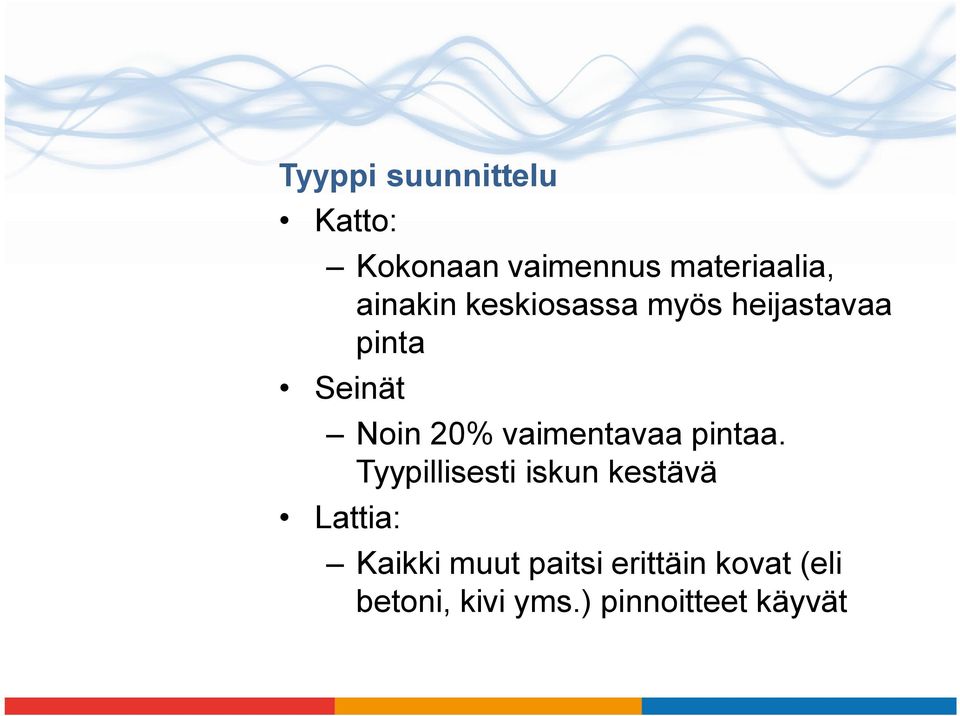

17 Tyyppi suunnittelu Katto: Kokonaan vaimennus materiaalia, ainakin keskiosassa myös heijastavaa pinta Seinät Noin 20% vaimentavaa pintaa. Tyypillisesti iskun kestävä Lattia: Kaikki muut paitsi erittäin kovat (eli betoni, kivi yms.) pinnoitteet käyvät

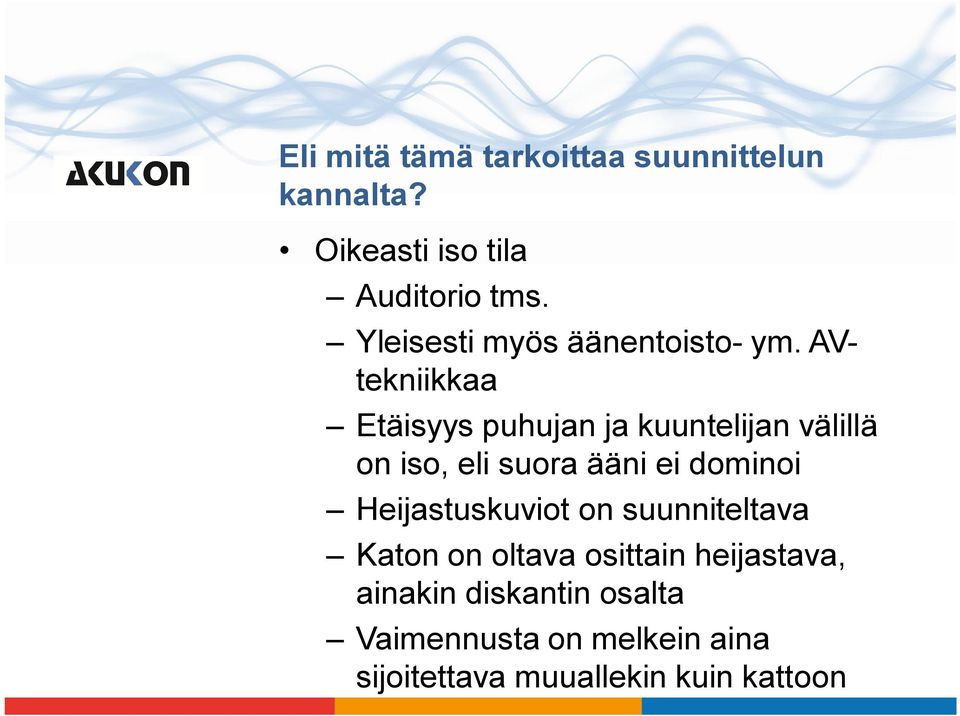

18 Eli mitä tämä tarkoittaa suunnittelun kannalta? Oikeasti iso tila Auditorio tms. Yleisesti myös äänentoisto- ym. AVtekniikkaa Etäisyys puhujan ja kuuntelijan välillä on iso, eli suora ääni ei dominoi Heijastuskuviot on suunniteltava Katon on oltava osittain heijastava, ainakin diskantin osalta Vaimennusta on melkein aina sijoitettava muuallekin kuin kattoon

AVtekniikkaa Etäisyys puhujan ja kuuntelijan välillä on iso, eli suora ääni ei dominoi

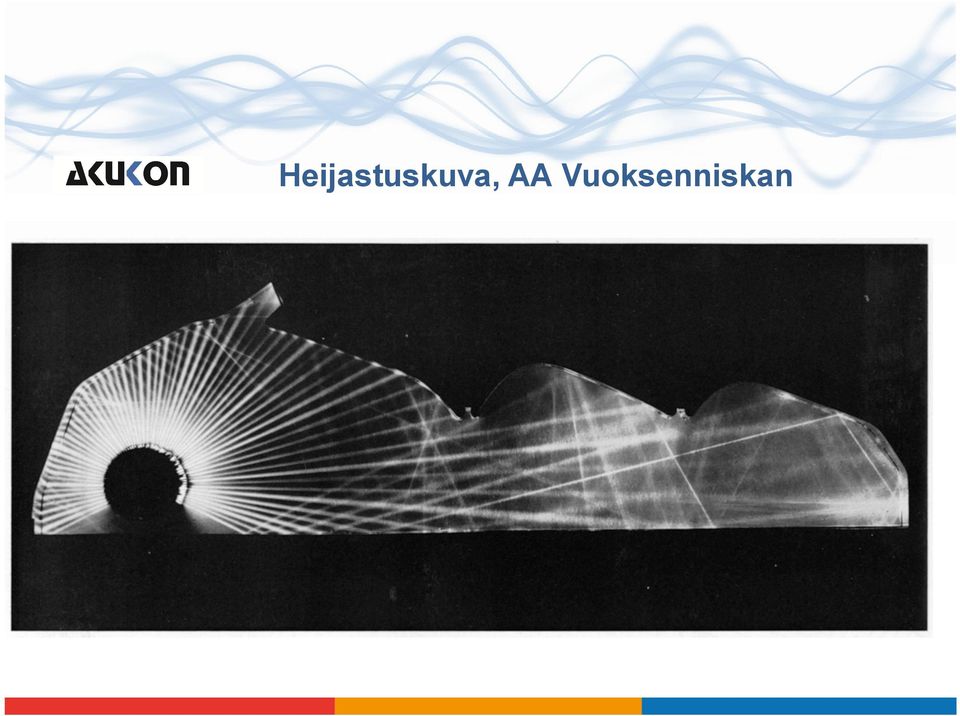

19 Heijastuskuva, AA Vuoksenniskan

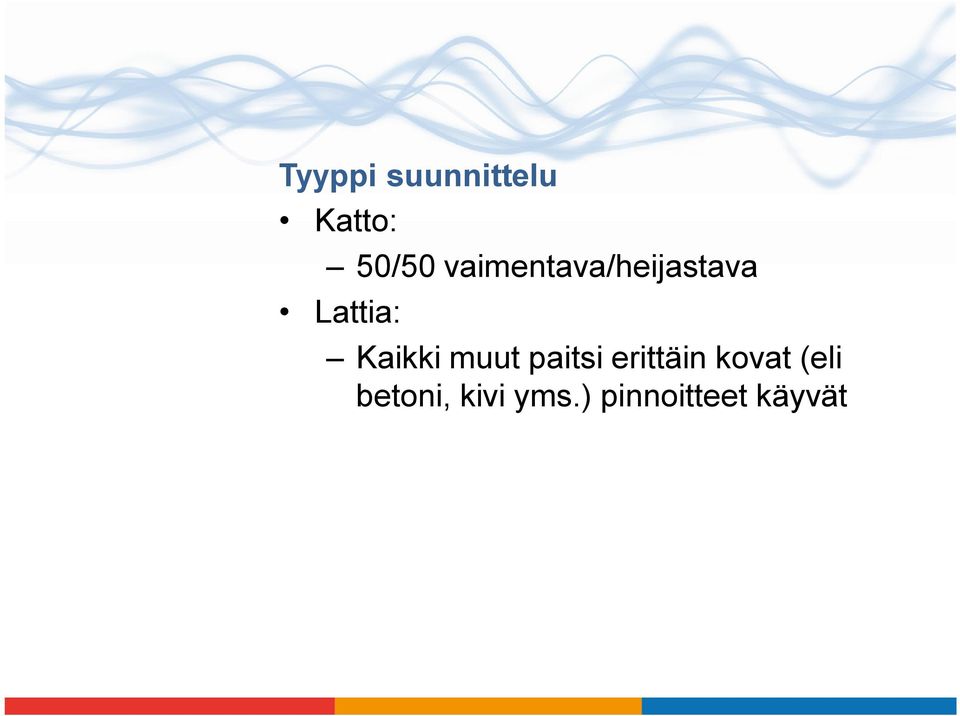

20 Tyyppi suunnittelu Katto: 50/50 vaimentava/heijastava Lattia: Kaikki muut paitsi erittäin kovat (eli betoni, kivi yms.) pinnoitteet käyvät

21 Tyyppi suunnittelu jatko Sivuseinät Vaimentava (mahdollisesti hajottava) pinta noin 0,7 m lattiasta noin 2.1 m asti. Muu seinä mieluiten kevyesti vaimentava. Takaseinä Vaimentava/hajottava verhous. Tyypillisesti noin100 mm paksu Etuseinä Hmmmmm? Heijastuspinnat yms, vaikea saada mitään siihen. Saa olla heijastava

22 Any questions? HELSINKI Akukon Oy Hiomotie HELSINKI OULU Akukon Oy Tietotie OULUNSALO TURKU Akukon Oy Kutomonkatu TURKU TAMPERE Akukon Oy Hämeenkatu TAMPERE TALLINNA Akukon Oy Eesti filiaal Laki 3a -201 EE TALLINN
