1 Ulospuhallushajotin EYMA-2 Ilmanottolaite DYMA-1 KANSIO 3 VÄLI 6 ESITE

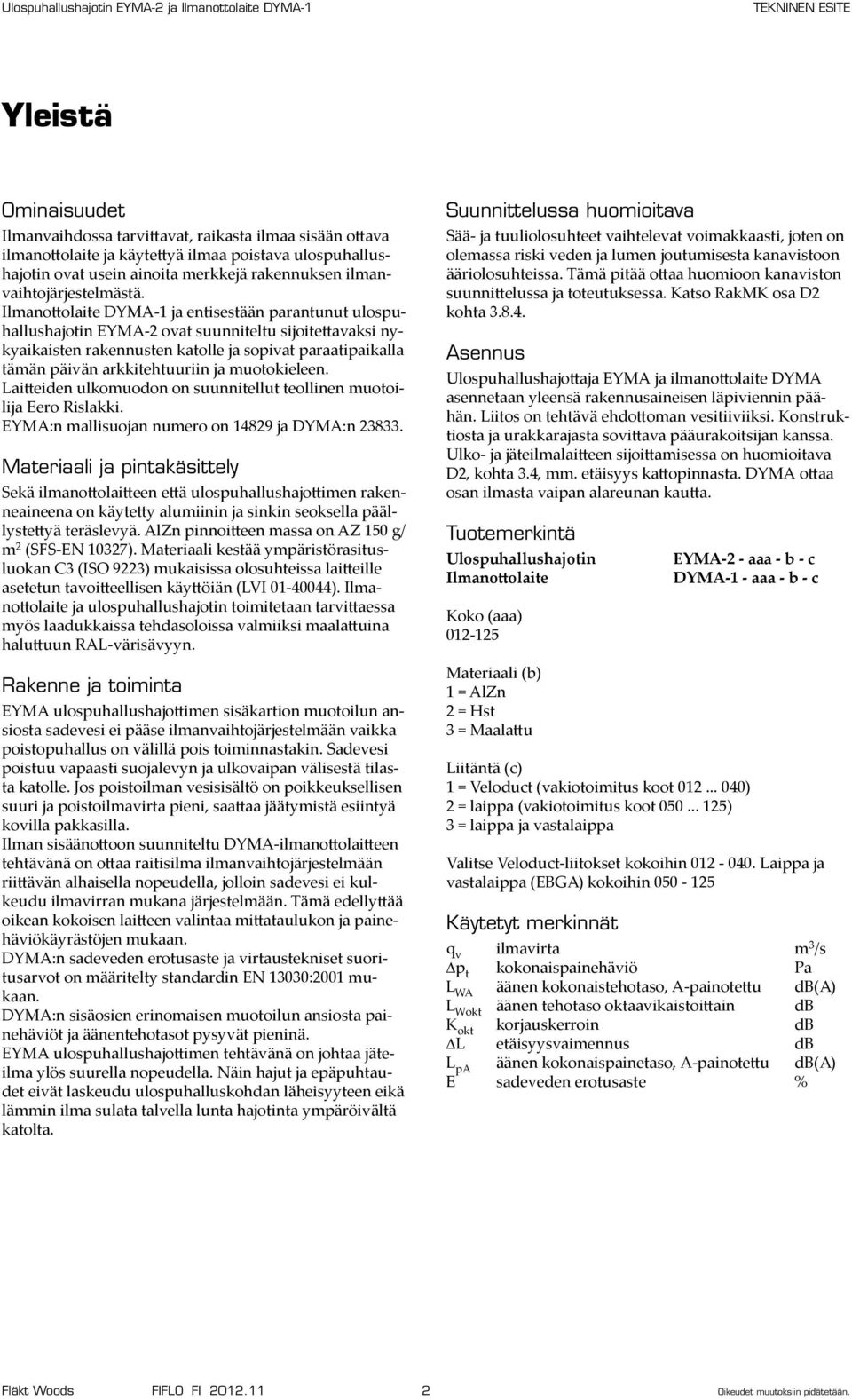

2 Yleistä Ominaisuudet Ilmanvaihdossa tarvittavat, raikasta ilmaa sisään ottava ilmanottolaite ja käytettyä ilmaa poistava ulospuhallushajotin ovat usein ainoita merkkejä rakennuksen ilmanvaihtojärjestelmästä. Ilmanottolaite DYMA-1 ja entisestään parantunut ulospuhallushajotin EYMA-2 ovat suunniteltu sijoitettavaksi nykyaikaisten rakennusten katolle ja sopivat paraatipaikalla tämän päivän arkkitehtuuriin ja muotokieleen. Laitteiden ulkomuodon on suunnitellut teollinen muotoilija Eero Rislakki. EYMA:n mallisuojan numero on ja DYMA:n Materiaali ja pintakäsittely Sekä ilmanottolaitteen että ulospuhallushajottimen rakenneaineena on käytetty alumiinin ja sinkin seoksella päällystettyä teräslevyä. AlZn pinnoitteen massa on AZ 1 g/ m 2 (SFS-EN 10327). Materiaali kestää ympäristörasitusluokan C3 (ISO 9223) mukaisissa olosuhteissa laitteille asetetun tavoitteellisen käyttöiän (LVI ). Ilmanottolaite ja ulospuhallushajotin toimitetaan tarvittaessa myös laadukkaissa tehdasoloissa valmiiksi maalattuina haluttuun RAL-värisävyyn. Rakenne ja toiminta EYMA ulospuhallushajottimen sisäkartion muotoilun ansiosta sadevesi ei pääse ilmanvaihtojärjestelmään vaikka poistopuhallus on välillä pois toiminnastakin. Sadevesi poistuu vapaasti suojalevyn ja ulkovaipan välisestä tilasta katolle. Jos poistoilman vesisisältö on poikkeuksellisen suuri ja poistoilmavirta pieni, saattaa jäätymistä esiintyä kovilla pakkasilla. Ilman sisäänottoon suunniteltu DYMA-ilmanottolaitteen tehtävänä on ottaa raitisilma ilmanvaihtojärjestelmään riittävän alhaisella nopeudella, jolloin sadevesi ei kulkeudu ilmavirran mukana järjestelmään. Tämä edellyttää oikean kokoisen laitteen valintaa mittataulukon ja painehäviökäyrästöjen mukaan. DYMA:n sadeveden erotusaste ja virtaustekniset suoritusarvot on määritelty standardin EN 13030:2001 mukaan. DYMA:n sisäosien erinomaisen muotoilun ansiosta painehäviöt ja äänentehotasot pysyvät pieninä. EYMA ulospuhallushajottimen tehtävänä on johtaa jäteilma ylös suurella nopeudella. Näin hajut ja epäpuhtaudet eivät laskeudu ulospuhalluskohdan läheisyyteen eikä lämmin ilma sulata talvella lunta hajotinta ympäröivältä katolta. Suunnittelussa huomioitava Sää- ja tuuliolosuhteet vaihtelevat voimakkaasti, joten on olemassa riski veden ja lumen joutumisesta kanavistoon ääriolosuhteissa. Tämä pitää ottaa huomioon kanaviston suunnittelussa ja toteutuksessa. Katso RakMK osa D2 kohta Asennus Ulospuhallushajottaja EYMA ja ilmanottolaite DYMA asennetaan yleensä rakennusaineisen läpiviennin päähän. Liitos on tehtävä ehdottoman vesitiiviiksi. Konstruktiosta ja urakkarajasta sovittava pääurakoitsijan kanssa. Ulko- ja jäteilmalaitteen sijoittamisessa on huomioitava D2, kohta 3.4, mm. etäisyys kattopinnasta. DYMA ottaa osan ilmasta vaipan alareunan kautta. Tuotemerkintä Ulospuhallushajotin Ilmanottolaite Koko (aaa) Materiaali (b) 1 = AlZn 2 = Hst 3 = Maalattu EYMA-2 - aaa - b - c DYMA-1 - aaa - b - c Liitäntä (c) 1 = Veloduct (vakiotoimitus koot ) 2 = laippa (vakiotoimitus koot ) 3 = laippa ja vastalaippa Valitse Veloduct-liitokset kokoihin Laippa ja vastalaippa (EBGA) kokoihin Käytetyt merkinnät q v ilmavirta m 3 /s Dp t kokonaispainehäviö Pa L WA äänen kokonaistehotaso, A-painotettu db(a) L Wokt äänen tehotaso oktaavikaistoittain db K okt korjauskerroin db DL etäisyysvaimennus db L pa äänen kokonaispainetaso, A-painotettu db(a) E sadeveden erotusaste % Fläkt Woods FIFLO FI

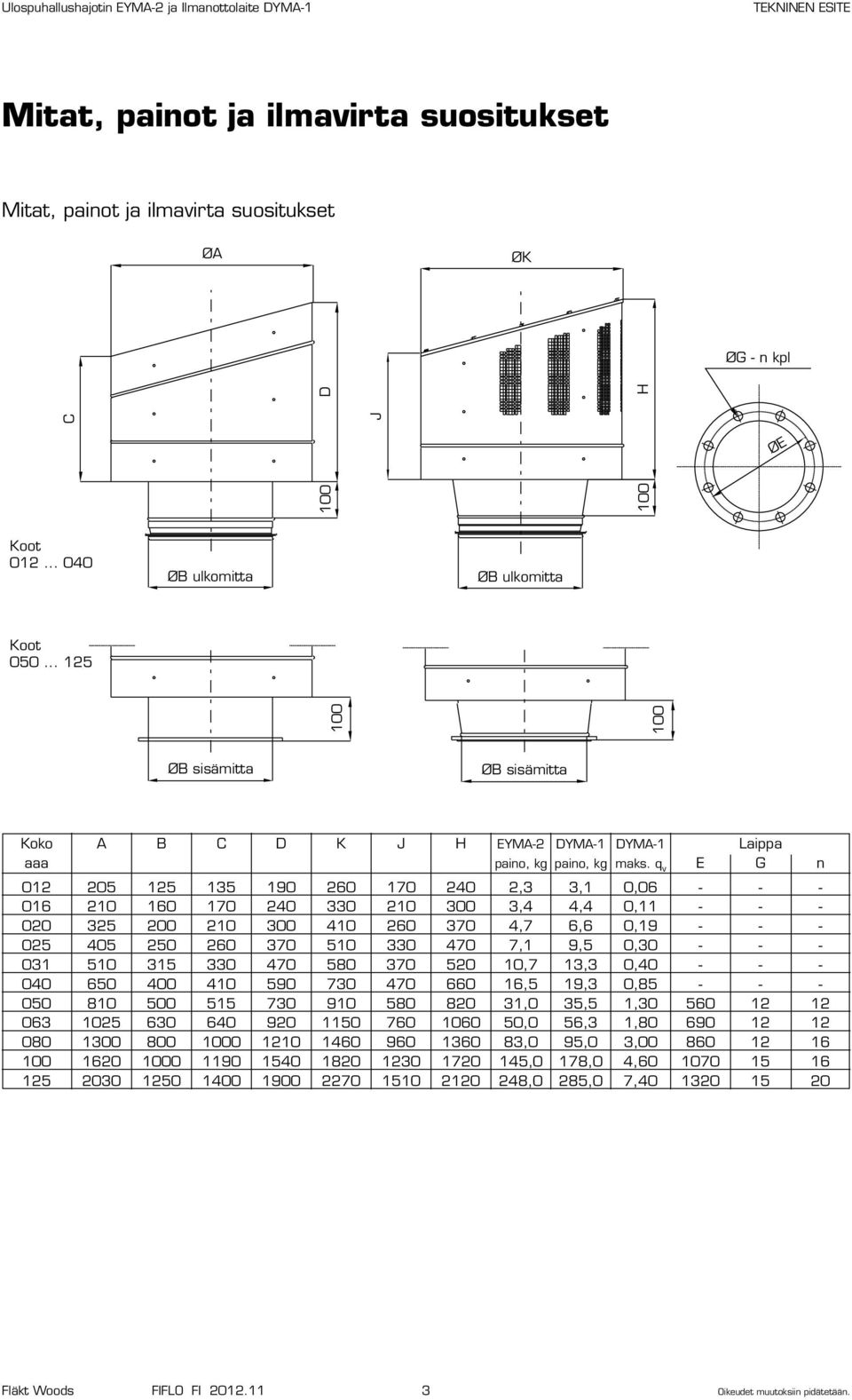

3 Mitat, painot ja ilmavirta suositukset Mitat, painot ja ilmavirta suositukset ØA ØK ØG - n kpl C J D H ØE Koot ØB ulkomitta ØB ulkomitta Koot ØB sisämitta ØB sisämitta Koko A B C D K J H EYMA-2 DYMA-1 DYMA-1 Laippa aaa paino, kg paino, kg maks. q v E G n ,3 3,1 0, ,4 4,4 0, ,7 6,6 0, ,1 9,5 0, ,7 13,3 0, ,5 19,3 0, ,0 35,5 1, ,0 56,3 1, ,0 95,0 3, ,0 178,0 4, ,0 285,0 7, Fläkt Woods FIFLO FI

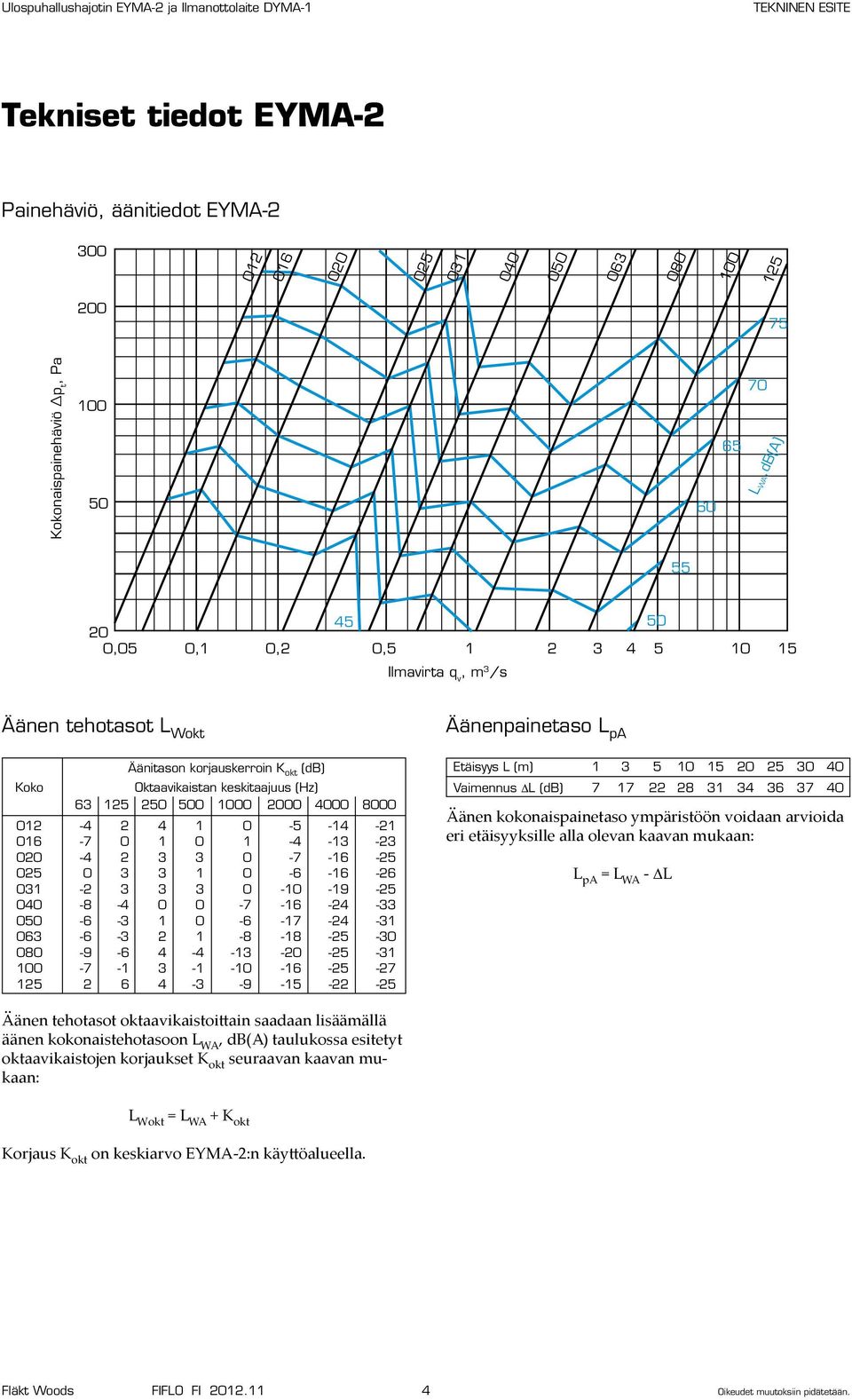

4 Tekniset tiedot EYMA-2 Painehäviö, äänitiedot EYMA Kokonaispainehäviö p t, Pa L WA,dB(A) ,05 0,1 0,2 0, Ilmavirta q v, m 3 /s Äänen tehotasot L Wokt Koko Äänitason korjauskerroin K okt (db) Oktaavikaistan keskitaajuus (Hz) Äänenpainetaso L pa Etäisyys L (m) Vaimennus DL (db) Äänen kokonaispainetaso ympäristöön voidaan arvioida eri etäisyyksille alla olevan kaavan mukaan: L pa - DL Äänen tehotasot oktaavikaistoittain saadaan lisäämällä äänen kokonaistehotasoon L WA, db(a) taulukossa esitetyt oktaavikaistojen korjaukset K okt seuraavan kaavan mukaan: L Wokt + K okt Korjaus K okt on keskiarvo EYMA-2:n käyttöalueella. Fläkt Woods FIFLO FI

5 Tekniset tiedot DYMA-1 Painehäviö, äänitiedot DYMA Kokonaispainehäviö p t, Pa L WA,dB(A) *) ,05 0,1 0,2 0, Ilmavirta q v, m 3 /s *) Maksimi ilmavirta Äänen tehotasot L Wokt Äänitason korjauskerroin K okt (db) Koko Oktaavikaistan keskitaajuus (Hz) Äänen tehotasot oktaavikaistoittain saadaan lisäämällä äänen kokonaistehotasoon L WA, db(a) taulukossa esitetyt oktaavikaistojen korjaukset K okt seuraavan kaavan mukaan: Äänenpainetaso L pa Etäisyys L (m) Vaimennus DL (db) Äänen kokonaispainetaso ympäristöön voidaan arvioida eri etäisyyksille alla olevan kaavan mukaan: L pa - DL Sadeveden erotusaste L Wokt + K okt Korjaus K okt on keskiarvo DYMA-1:n käyttöalueella. E (%) v m (m/s) Fläkt Woods FIFLO FI

6 We Bring Air to Life Fläkt Woods Group on maailmanlaajuinen energiatehokkaiden ilmanvaihtoratkaisujen johtava toimittaja. Tarjoamme täydellisen valikoiman ilmastoinnin tuotteita. Toimimme asunto- ja liikerakentamisen sekä teollisuuden alalla. Myynti: Espoo PL 5, Espoo Kuopio Microkatu 1, Kuopio Oulu Kiilakiventie 1, 902 Oulu Toijala PL 6, Toijala Turku Kalevantie 39, Turku Vaasa PL 607, Vaasa EYMA-2 & DYMA-1 Tekninen esite/fin/fiflo / Fläkt Woods Oy Kalevantie 39, Turku Puh
