1 Kolmivaiheiset online modulaariset UPS-järjestelmät DPA UPScale RI kw Modulaarinen UPS-järjestelmä yksilöllisiin ratkaisuihin

2 DPA UPScale RI kriittisen kuorman turvaaja DPA UPScale RI on yksi markkinoiden mukautuvimmista UPSjärjestelmistä. Kolmivaiheinen modulaarinen UPS-järjestelmä voidaan integroida mihin tahansa 19 tuuman laitekaappiin, joten se sopii erinomaisesti yksilöllisiin virransyötön suojausratkaisuihin. DPA UPScale RI tekee yksilöllisen virransyötön suojausratkaisujen suunnittelusta ja käyttöönotosta helppoa. Hyödyntäen omaa ammattitaitoaan suunnittelija voi toteuttaa yksilöllisiä ratkaisuja tarpeiden mukaan. Kun DPA UPScale RI asennetaan säänkestävään kaappiin, sitä voidaan käyttää ankarissakin olosuhteissa. Järjestelmä voidaan asentaa mihin tahansa asennustelineeseen, jolloin sitä voidaan käyttää monissa eri ympäristöissä, kuten öljynporauslautoilla, risteilyaluksilla ja rahtilaivoissa. Telineeseen asennetun laitteiston tuuletusilma poistuu laitteiston takaosasta. Tällöin lämmin ilma pääsee ulos kaapista yläkautta eikä kaappi lämpene sisältä. Laitteiston rakentajan tulee kuitenkin aina huomioida ilmastointijärjestelmävaatimukset suunnittelussa. DPA UPScale RI kriittisen kuorman turvaaja Kun IT-johtajat laskevat tehonsyötön suojauksen elinkaarikustannuksia, heillä on kolme päähuolenaihetta: käytettävyys, joustavuus ja kokonaiskustannukset. DPA UPScale RI vastaa näihin kaikkiin haasteisiin. Järjestelmä perustuu ABB:n hajautettuun rinnakkaisarkkitehtuuriin (Decentralized Parallel Architecture, DPA), joka on kehitetty pitämään elinkaarikustannukset alhaisina. Ei käyttökatkoja Yksittäiset viat eivät katkaise DPA-pohjaisen moduulijärjestelmän toimintaa. DPA UPScale RI koostuu itsenäisistä moduuleista, jotka sisältävät kaikki UPS-laitteen komponentit (osat) ja ohjelmistot Eri moduuleilla ei siis ole yhteisiä järjestelmän osia, mikä voisi aiheuttaa koko järjestelmän kattavan vian. Joustava järjestelmä DPA-pohjaisia UPS-järjestelmiä voidaan laajentaa siten, että tarvittava redundanssi säilyy kaikissa tilanteissa. Aluksi voidaan asentaa vain muutama moduuli ja myöhemmin lisätä moduuleja helposti ja turvallisesti. Pienet kokonaiskustannukset DPA UPScale RI -järjestelmän energiatehokkuus, skaalautuvuus sekä aito redundanssi ja helppo huollettavuus takaavat korkean käyttöasteen. Järjestelmän kokonaiskustannukset ovat pienemmät kuin minkään toisen UPS-järjestelmän. DPA UPScale RI 11 DPA UPScale RI 22 DPA UPScale RI DPA UPScale RI ABB UPS-JÄRJESTELMÄT

3 Sarjakomponentteja yksilöllisiin tarpeisiin Asiakkaamme tietävät saavansa meiltä ratkaisut kaikkiin IT-ympäristöihin. Seuraavat tapaukset ovat esimerkkejä DPA UPScale RI -järjestelmän joustavuudesta. Tutkimuslaitos Saksalainen tutkimuslaitos tarvitsi kahdeksaantoista 73-metriseen tutkatorniin uudet tutkaskannerit sekä palvelimet tutkimusanalyysejä varten. Asiakkaan toiminnan kannalta kriittisiä teknisiä järjestelmiä varten tarvittiin helposti mukautuva järjestelmä, jolla voitiin varmistaa katkoton sähkönsyöttö. ABB:n oli helppo täyttää nämä vaatimukset. Perustuotteesta oli saatavana useita vaihtoehtoja ja ne voitiin asentaa mihin tahansa valmiiseen 19 tuuman telineeseen. Vaikka sovelluskohteita oli vähän, voitiin sarjakomponenttien avulla rakentaa yksilöllinen ratkaisu tehokkaasti. Joukkoliikenne Perun hallitus otti käyttöön uuden julkisen joukkoliikennejärjestelmän, joka sisälsi uudet kaasukäyttöiset bussit, nykyaikaisen ohjausjärjestelmän sekä asiakasystävällisen sähköisen lippujärjestelmän. Uuden valvomon sydämessä on DPA UPScale RI, joka suojaa käyttöjärjestelmien sähkönsyötön. Myös muita DPA UPScale RI -järjestelmiä otettiin käyttöön, usein ahtaissa tiloissa ja ankarissa ympäristöolosuhteissa. Yksilöllisten vaatimusten täyttäminen oli helppoa, sillä järjestelmä on kooltaan pieni ja se voidaan asentaa mihin tahansa asennustelineeseen. Kun ympäristö on sinulle tärkeä ABB:n katkeamattoman sähkönsyötön ratkaisujen avulla IT-ammattilaiset voivat toteuttaa monipuolisia energiatehokkuusstrategioita ja lisätä järjestelmien suorituskykyä pienentäen samalla energiajalanjälkeä. Järjestelmien kapasiteettia voidaan myös lisätä ilman korkeita energiankulutuspiikkejä. AC-AC efficiency Linear load (cosphi = 1) 25% 50% 75% 100% load Tasainen hyötysuhdekäyrä mahdollistaa merkittävät energiansäästöt kaikissa käyttöolosuhteissa. Input power factor versus load % 50% 75% 100% load DPA UPScale RI -järjestelmän syötön tehokerroin on lähes yksi sekä osittaisella että täydellä kuormalla. Input current total harmonic distortion (THDi) % 50% 75% 100% load Syöttövirran harmoniset yliaallot pysyvät nimellisellä kuormalla alle kolmessa prosentissa, joten järjestelmä eliminoi verkkosyötön yliaallot lähes täysin. Tähän ei pysty mikään toinen saman kokoluokan laitteisto.

4 Tekniset tiedot TIEDOT / LAITEMALLI RI 10 RI 11 RI 12 RI 20 RI 22 RI 24 RI 40 UPS-moduulit Sisäisten akkujen suurin määrä Suurin jatkuva pätöteho 20 kw 20 kw 20 kw 40 kw 40 kw 40 kw 80 kw Lähdön tehokerroin 1.0 Toimintaperiaate Aito kaksoismuunnos on-line UPS Mekaaninen rakenne Modulaarinen (DPA, hajautettu rinnakkaisarkkitehtuuri) Kaapelointi Alhaalta takaa TULO Tulon nimellisjännite / 220 V + N, / 230 V + N, / 240 V + N Tulon jännitealue Kuormalle < 100 % ( 20 %, +15 %), < 80 % ( 26 %, +15 %), < 60 % ( 35 %, +15 %) (Nim / 230 V) Tulovirran kokonaissärö 3 % nimellisellä 100% kuormalla Tulon taajuus Hz Tulon tehokerroin 0.99 nimellisellä 100% kuormalla LÄHTÖ Lähdön nimellisjännite / 220 V + N, / 230 V + N, / 240 V + N Lähtöjännitteen särö < 1.5 % Nimellistaajuus 50 tai 60 Hz Ylikuormituskyky <125% 10 min, <150% 1 min Vinokuormitettavuus 100 % vinokuormitettavuus Muotokerroin 3 : 1 HYÖTYSUHDE Hyötysuhde on-line Enintään 96 % tilassa Hyötysuhde eco-tilassa 98 % KOMMUNIKOINTI LCD näyttöyksikkö Kyllä (moduulitasolla) LED Toiminnon osoitukset ja hälytykset Kommunikointiportti USB, RS-232, SNMP slot, potentiaalivapaat releet STANDARDIT Turvallisuus IEC / EN Sähkömagneettinen IEC / EN yhteensopivuus (EMC) Suorituskyky IEC / EN Tuotehyväksyntä CE Valmistus/ympäristö ISO 9001:2008, ISO 14001:2004 PAINOT, MITAT Paino (järjestelmäpaino ilman akkuja) Enintään 39 kg Enintään 62 kg Enintään 78 kg Enintään 68 kg Enintään 109 kg Enintään 136 kg Enintään 136 kg Mitat L K S (mm) (7 HU) (11 HU) (15 HU) (10 HU) (18 HU) (26 HU) (18 HU) ABB UPS-JÄRJESTELMÄT DPA UPScale RI 04

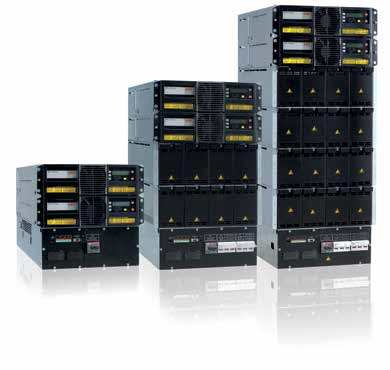

5 DPA UPScale RI järjestelmän arkkitehtuuri Järjestelmät RI 11 RI 12 RI 22 RI 24 RI 10 RI 20 RI 40 Suurin jatkuva 20 kw 20 kw 40 kw 40 kw 20 kw 40 kw 80 kw pätöteho Akkujen lukumäärä Mitat L x K x S (mm) Kehikon paino ilman moduuleita/akustoja (11 HU) (15 HU) (18 HU) (26 HU) (7 HU) (10 HU) (18 HU) 40 kg 56 kg 66 kg 93 kg 20 kg 25 kg 50 kg Järjestelmän tärkeimmät osat ovat ylivertainen laitteisto ja ohjelmisto, joiden avulla voidaan toteuttaa mitä erilaisimpia asiakassovelluksia muuttuvien liiketoimintojen tarpeisiin. Kaikki DPA UPScale RI -komponentit voidaan asentaa suoraan mihin tahansa 482,6 millin (19 tuuman) laitekaappiin, jonka syvyys on 800 tai 600 mm (RI 10, RI 20). DPA UPScale RIjärjestelmästä on saatavana seitsemän eri kokoonpanoa sekä sisäisillä akkuryhmillä että ilman. DPA UPScale RI moduulien kytkentä käytön aikana Moduulien käytönaikainen vaihtomahdollisuus lyhentää merkittävästi korjausaikoja ja helpottaa järjestelmän laajentamista. DPA UPScale RI -moduulien kompaktin rakenteen ja keveyden (10 kw = 18,6 kg, 20 kw = 21,5 kg) ansiosta niiden lisääminen ja vaihtaminen käytön aikana on helppoa ja onnistuu yksinkin. Tärkeimmät ominaisuudet laitteiston rakentajan kannalta Voidaan asentaa erilaisiin telineisiin Yksilöllinen ratkaisu voidaan rakentaa tehokkaasti standardituotteista Suuri paikallinen lisäarvo MODUULIT M 10 tai M 20 Suurin jatkuva pätöteho 10 tai 20 kw Paino 18.6 tai 21.5 kg Mitat (3 HU) L K S (mm) 05 DPA UPScale RI ABB UPS-JÄRJESTELMÄT
