DYNAMIC INFRASTRUCTURE - Uudet tavat suunnitella tehokkaita konesaleja

Transkriptio

1 Johanna Pöri, myyntipäälikkö, Konesaliratkaisut DYNAMIC INFRASTRUCTURE - Uudet tavat suunnitella tehokkaita konesaleja

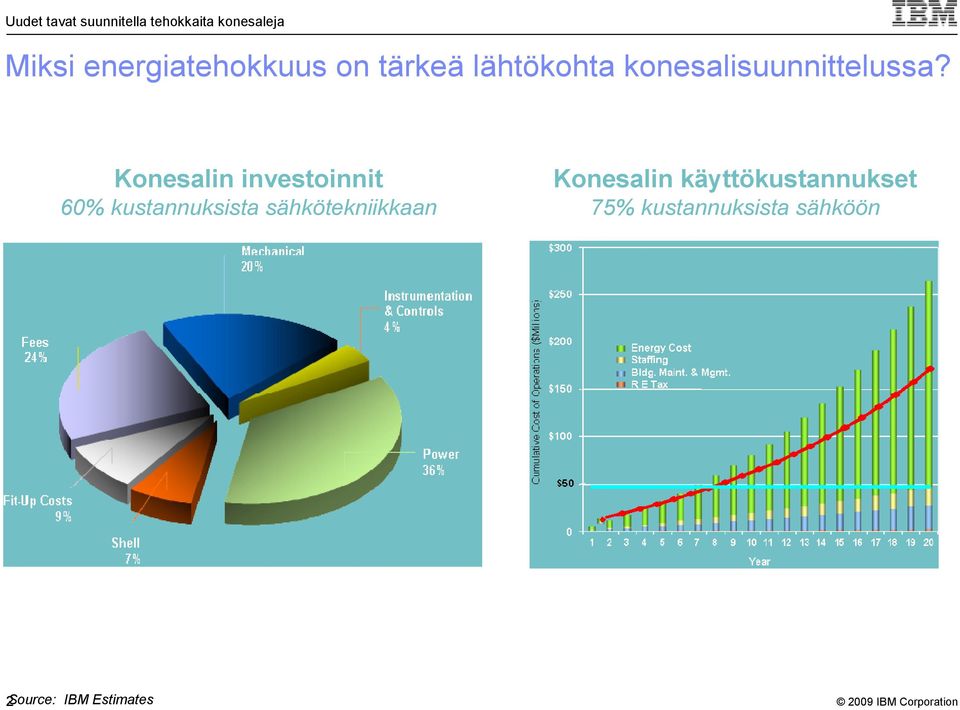

2 Miksi energiatehokkuus on tärkeä lähtökohta konesalisuunnittelussa? Konesalin investoinnit 60% kustannuksista sähkötekniikkaan Konesalin käyttökustannukset 75% kustannuksista sähköön 2Source: IBM Estimates

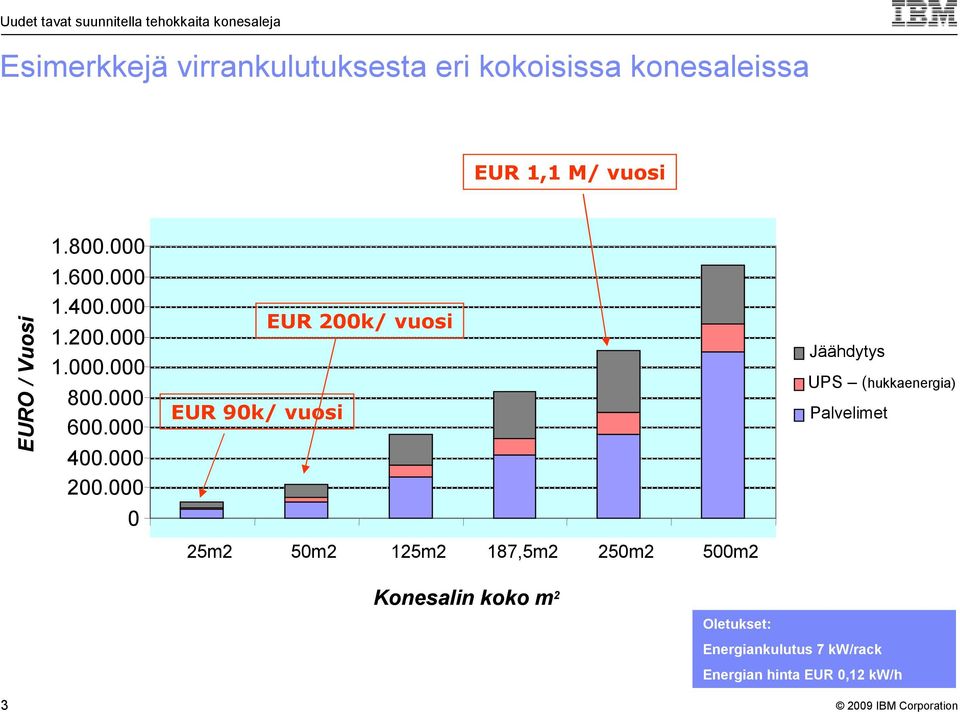

3 Esimerkkejä virrankulutuksesta eri kokoisissa konesaleissa EUR 1,1 M/ vuosi EURO / Vuosi EUR 90k/ vuosi EUR 200k/ vuosi Jäähdytys UPS (hukkaenergia) Palvelimet 0 25m2 50m2 125m2 187,5m2 250m2 500m2 Konesalin koko m 2 Oletukset: Energiankulutus 7 kw/rack Energian hinta EUR 0,12 kw/h 3

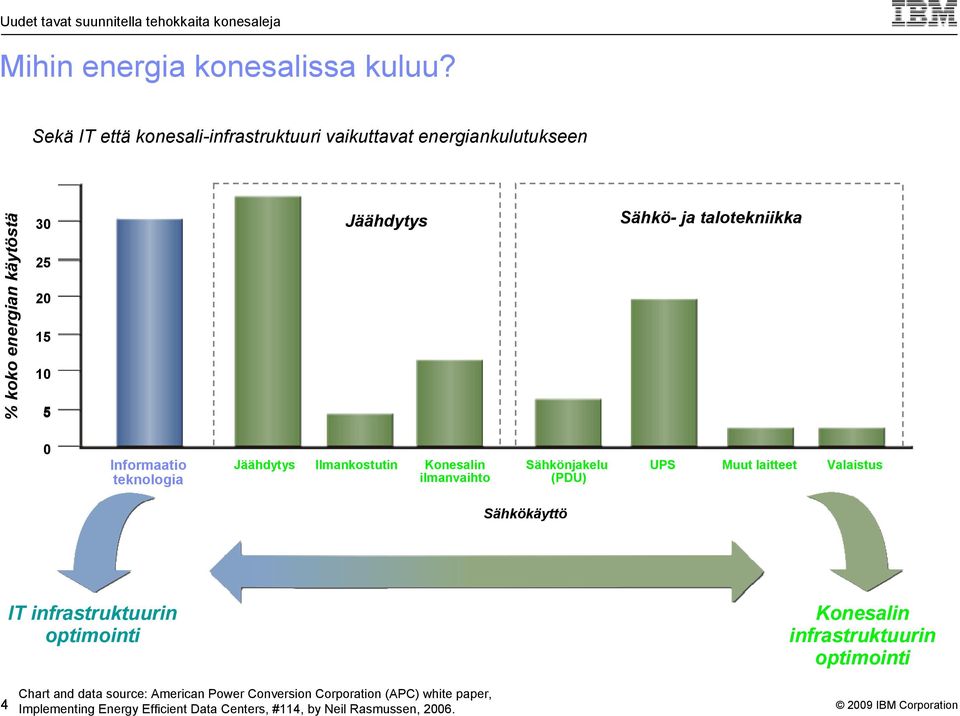

4 Mihin energia konesalissa kuluu? Sekä IT että konesali-infrastruktuuri vaikuttavat energiankulutukseen % koko energian käytöstä Jäähdytys Sähkö- ja talotekniikka 0 Informaatio teknologia Jäähdytys Ilmankostutin Konesalin ilmanvaihto Sähkönjakelu (PDU) UPS Muut laitteet Valaistus Sähkökäyttö IT infrastruktuurin optimointi Konesalin infrastruktuurin optimointi 4 Chart and data source: American Power Conversion Corporation (APC) white paper, Implementing Energy Efficient Data Centers, #114, by Neil Rasmussen, 2006.

5 Käytännön esimerkkejä energiatehokkaasta ja joustavasta konesalisuunnittelusta

6 Huonetilan joustavuus - Seinät voi selättää siirtämällä 6

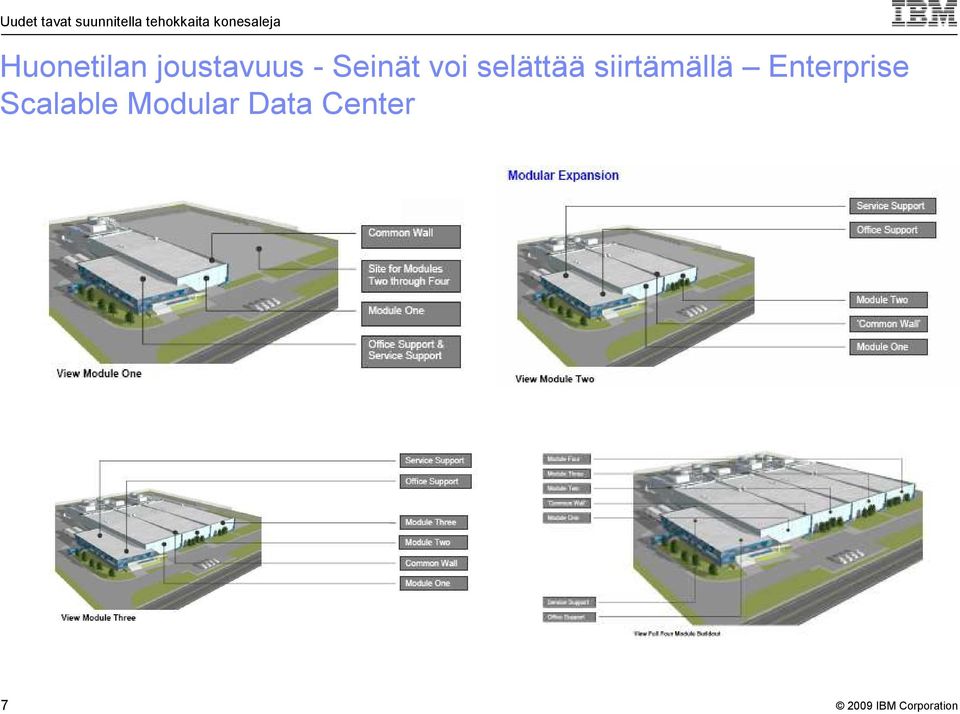

7 Huonetilan joustavuus - Seinät voi selättää siirtämällä Enterprise Scalable Modular Data Center 7

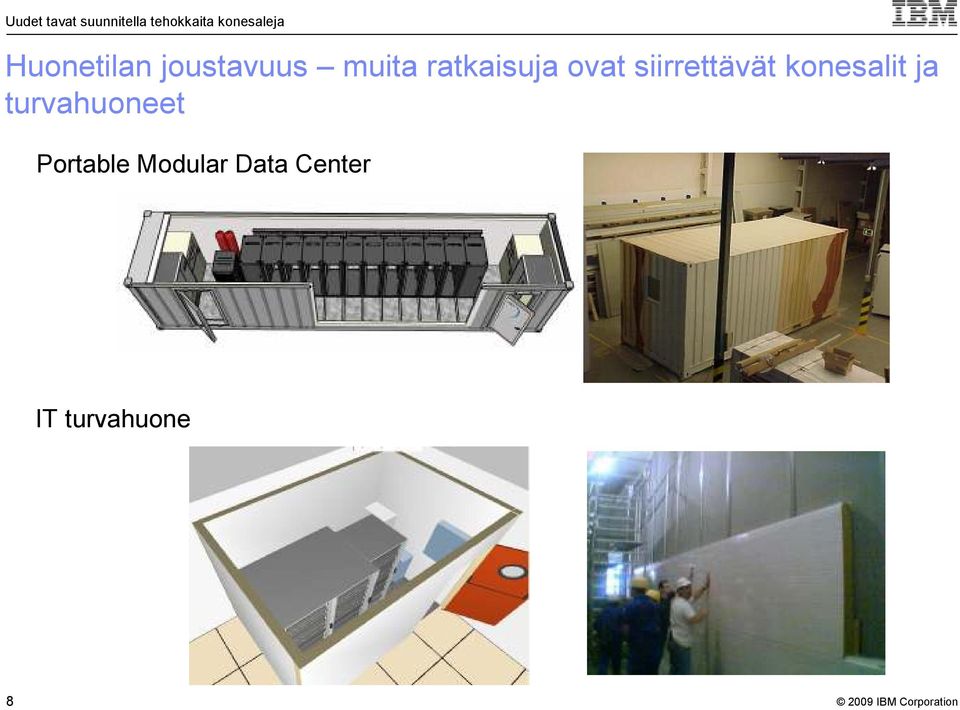

8 Huonetilan joustavuus muita ratkaisuja ovat siirrettävät konesalit ja turvahuoneet Portable Modular Data Center IT turvahuone 8

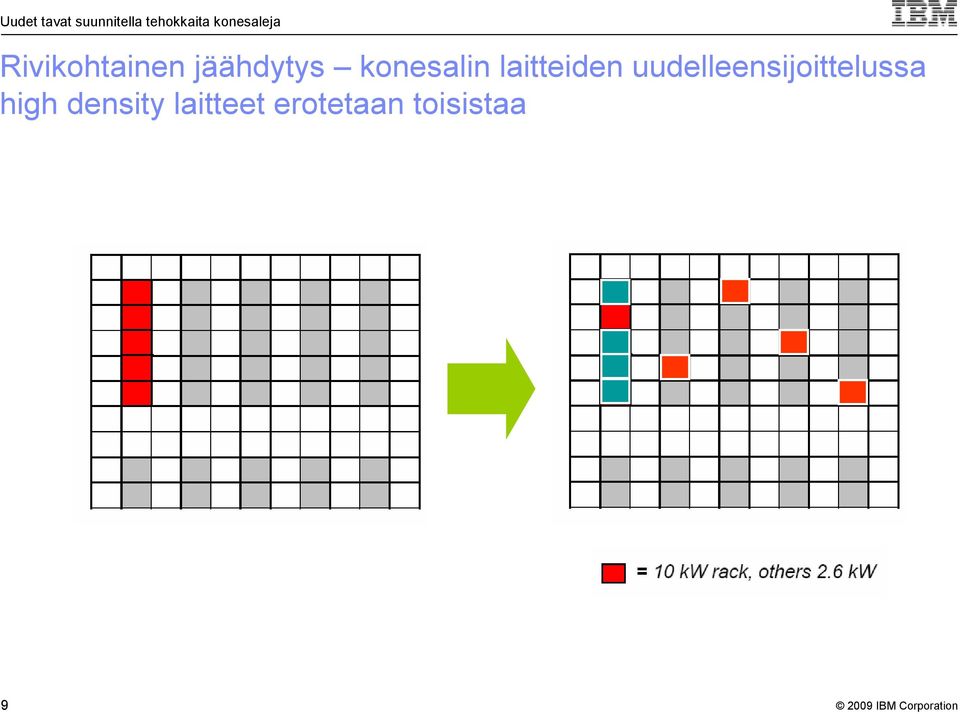

9 Rivikohtainen jäähdytys konesalin laitteiden uudelleensijoittelussa high density laitteet erotetaan toisistaa 9

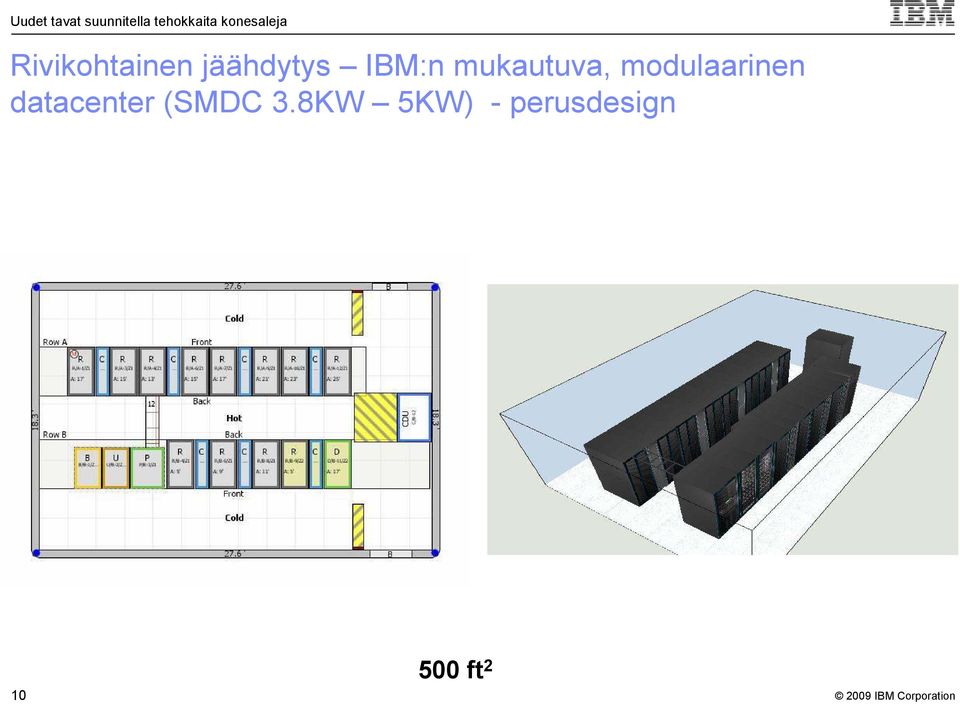

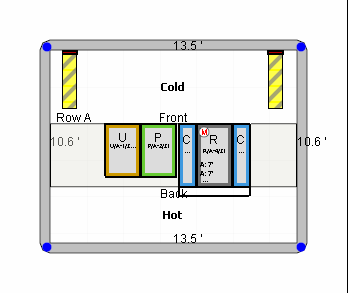

10 Rivikohtainen jäähdytys IBM:n mukautuva, modulaarinen datacenter (SMDC 3.8KW 5KW) - perusdesign ft 2

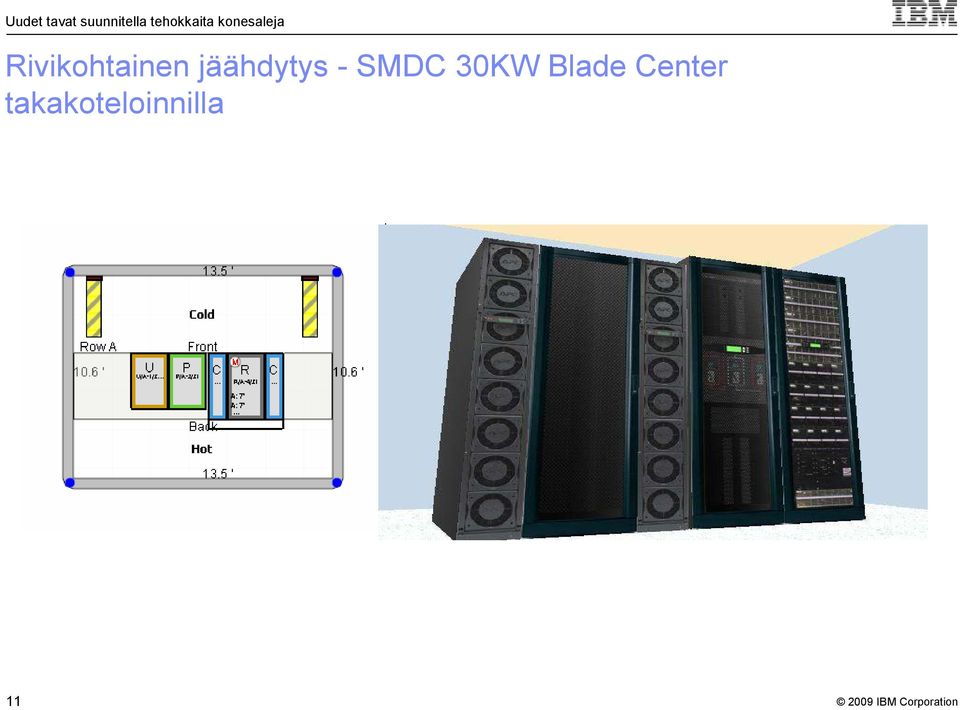

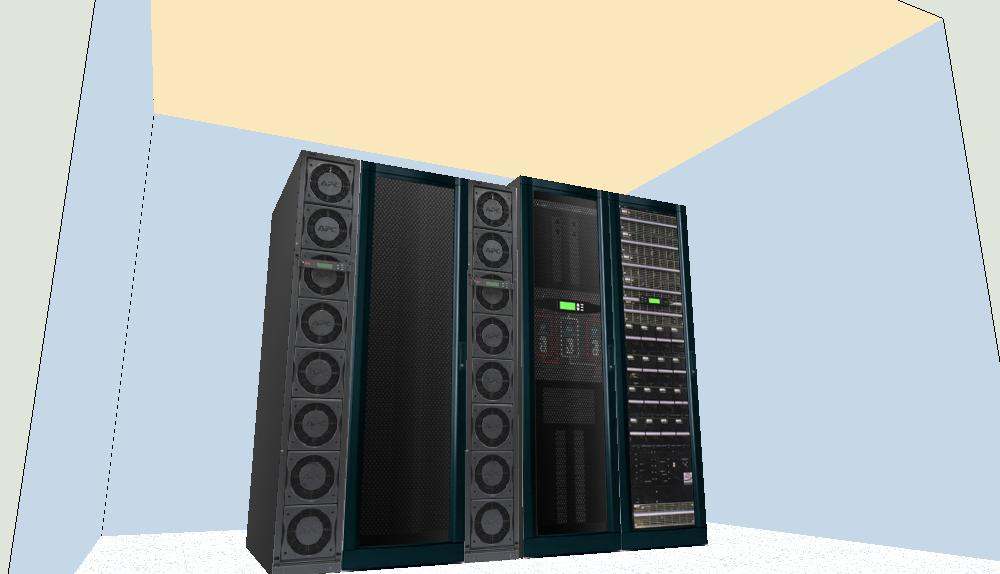

11 Rivikohtainen jäähdytys - SMDC 30KW Blade Center takakoteloinnilla 11

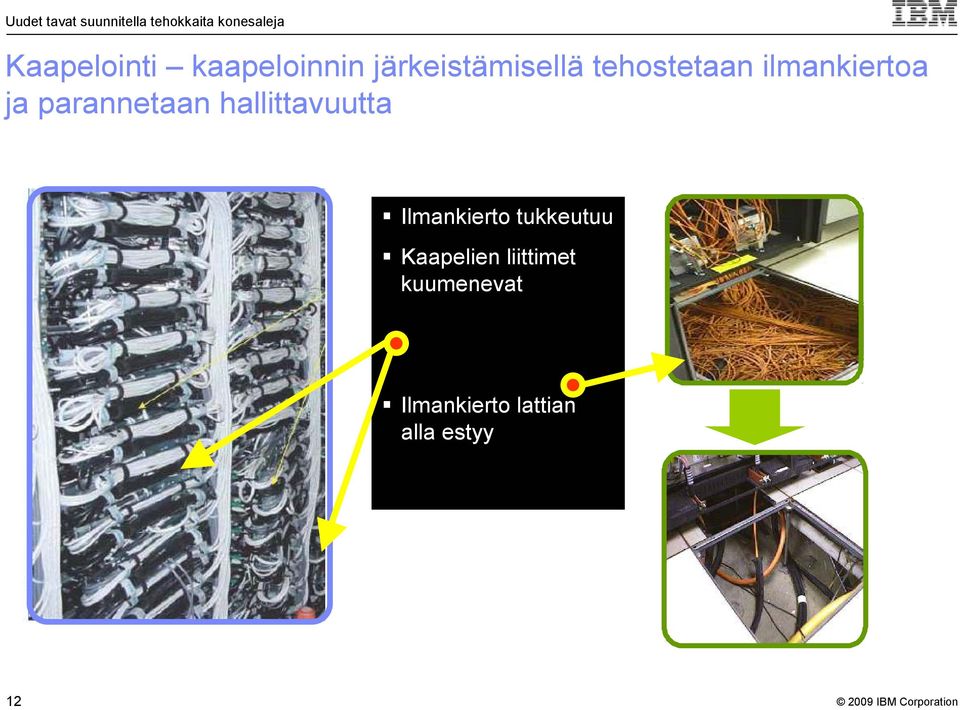

12 Kaapelointi kaapeloinnin järkeistämisellä tehostetaan ilmankiertoa ja parannetaan hallittavuutta Ilmankierto tukkeutuu Kaapelien liittimet kuumenevat Ilmankierto lattian alla estyy 12

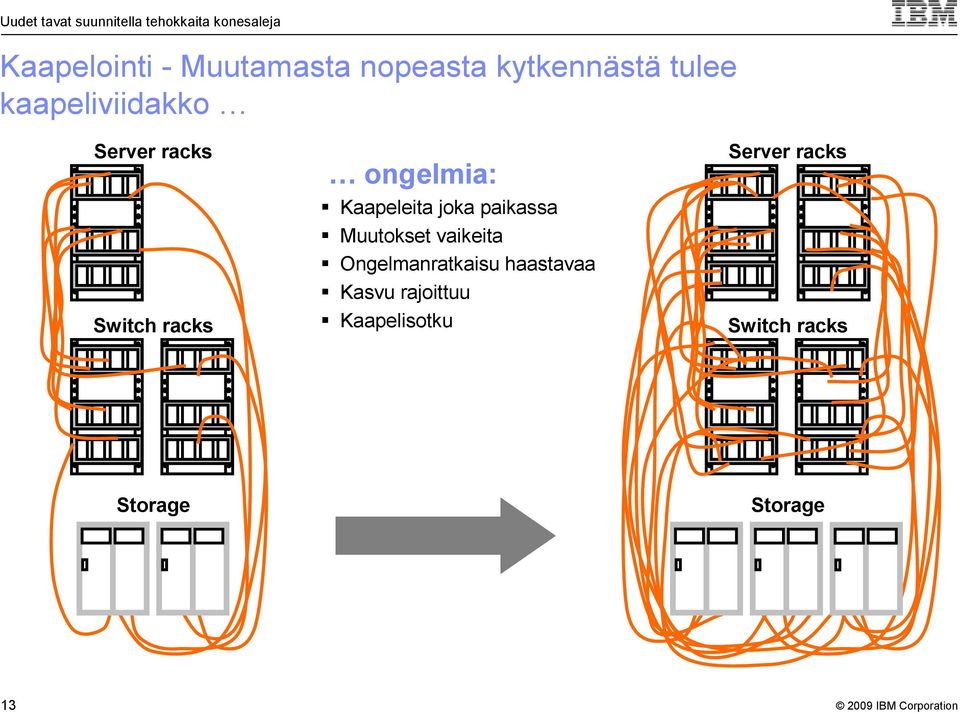

13 Kaapelointi - Muutamasta nopeasta kytkennästä tulee kaapeliviidakko Server racks Switch racks ongelmia: Kaapeleita joka paikassa Muutokset vaikeita Ongelmanratkaisu haastavaa Kasvu rajoittuu Kaapelisotku Server racks Switch racks Storage Storage 13

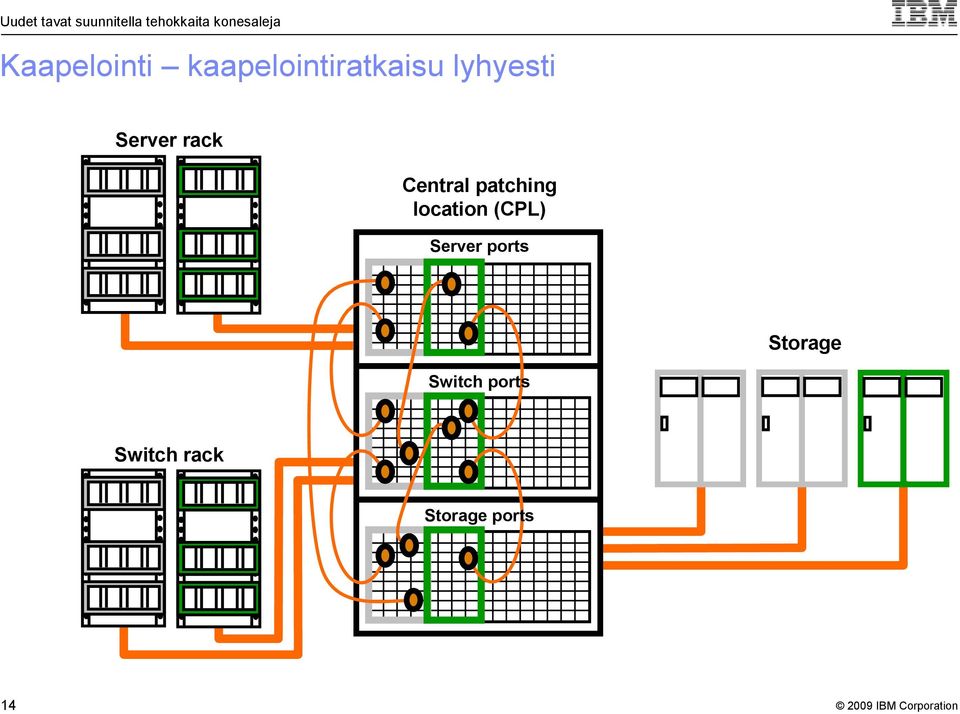

14 Kaapelointi kaapelointiratkaisu lyhyesti Server rack Central patching location (CPL) Server ports Storage Switch ports Switch rack Storage ports 14

15 IBM:n joustavat konesaliratkaisut

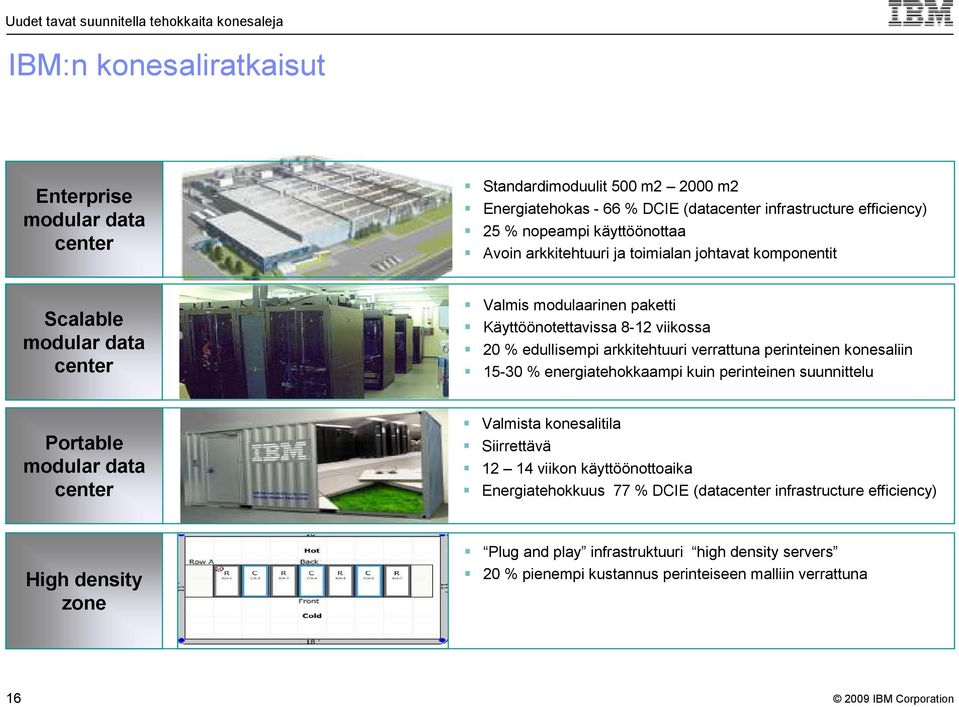

16 IBM:n konesaliratkaisut Enterprise modular data center Standardimoduulit 500 m m2 Energiatehokas - 66 % DCIE (datacenter infrastructure efficiency) 25 % nopeampi käyttöönottaa Avoin arkkitehtuuri ja toimialan johtavat komponentit Scalable modular data center Valmis modulaarinen paketti Käyttöönotettavissa 8-12 viikossa 20 % edullisempi arkkitehtuuri verrattuna perinteinen konesaliin % energiatehokkaampi kuin perinteinen suunnittelu Portable modular data center Valmista konesalitila Siirrettävä viikon käyttöönottoaika Energiatehokkuus 77 % DCIE (datacenter infrastructure efficiency) High density zone Plug and play infrastruktuuri high density servers 20 % pienempi kustannus perinteiseen malliin verrattuna 16

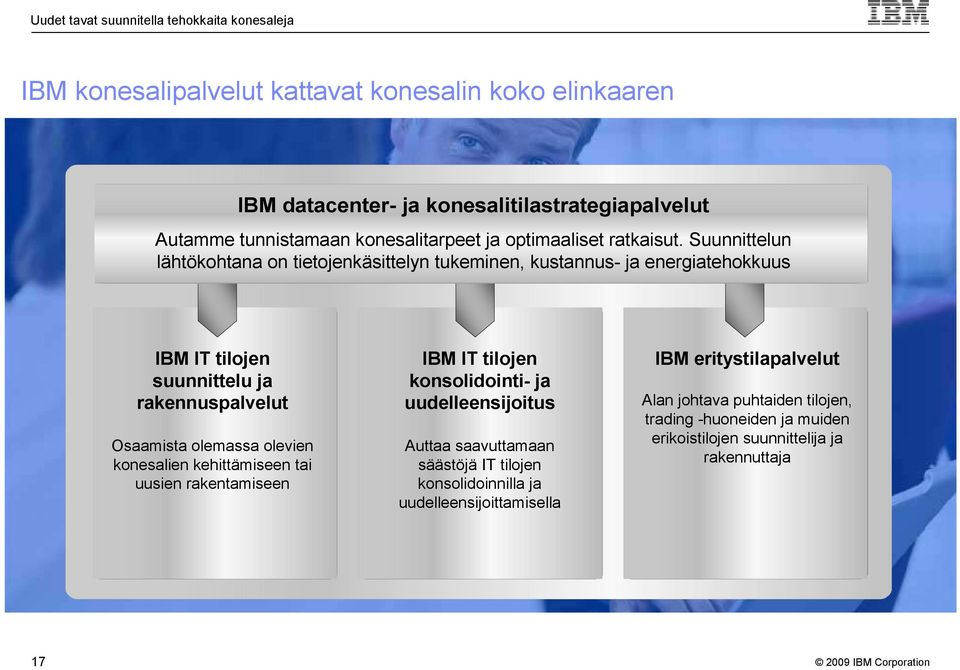

17 IBM konesalipalvelut kattavat konesalin koko elinkaaren IBM datacenter- ja konesalitilastrategiapalvelut Autamme tunnistamaan konesalitarpeet ja optimaaliset ratkaisut. Suunnittelun lähtökohtana on tietojenkäsittelyn tukeminen, kustannus- ja energiatehokkuus IBM IT tilojen suunnittelu ja rakennuspalvelut Osaamista olemassa olevien konesalien kehittämiseen tai uusien rakentamiseen IBM IT tilojen konsolidointi- ja uudelleensijoitus Auttaa saavuttamaan säästöjä IT tilojen konsolidoinnilla ja uudelleensijoittamisella IBM eritystilapalvelut Alan johtava puhtaiden tilojen, trading -huoneiden ja muiden erikoistilojen suunnittelija ja rakennuttaja 17

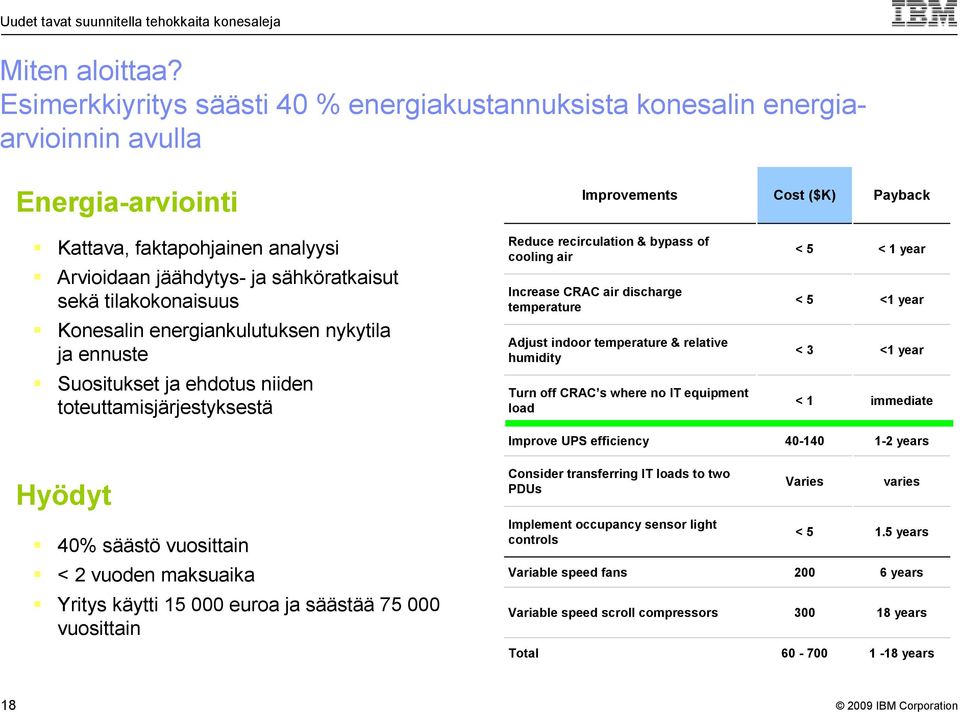

18 Miten aloittaa? Esimerkkiyritys säästi 40 % energiakustannuksista konesalin energiaarvioinnin avulla Energia-arviointi Improvements Cost ($K) Payback Kattava, faktapohjainen analyysi Arvioidaan jäähdytys- ja sähköratkaisut sekä tilakokonaisuus Konesalin energiankulutuksen nykytila ja ennuste Reduce recirculation & bypass of cooling air Increase CRAC air discharge temperature Adjust indoor temperature & relative humidity < 5 < 5 < 3 < 1 year <1 year <1 year Suositukset ja ehdotus niiden toteuttamisjärjestyksestä Turn off CRAC s where no IT equipment load < 1 immediate Improve UPS efficiency years Hyödyt Consider transferring IT loads to two PDUs Varies varies 40% säästö vuosittain Implement occupancy sensor light controls < years < 2 vuoden maksuaika Variable speed fans years Yritys käytti euroa ja säästää vuosittain Variable speed scroll compressors years Total years 18
