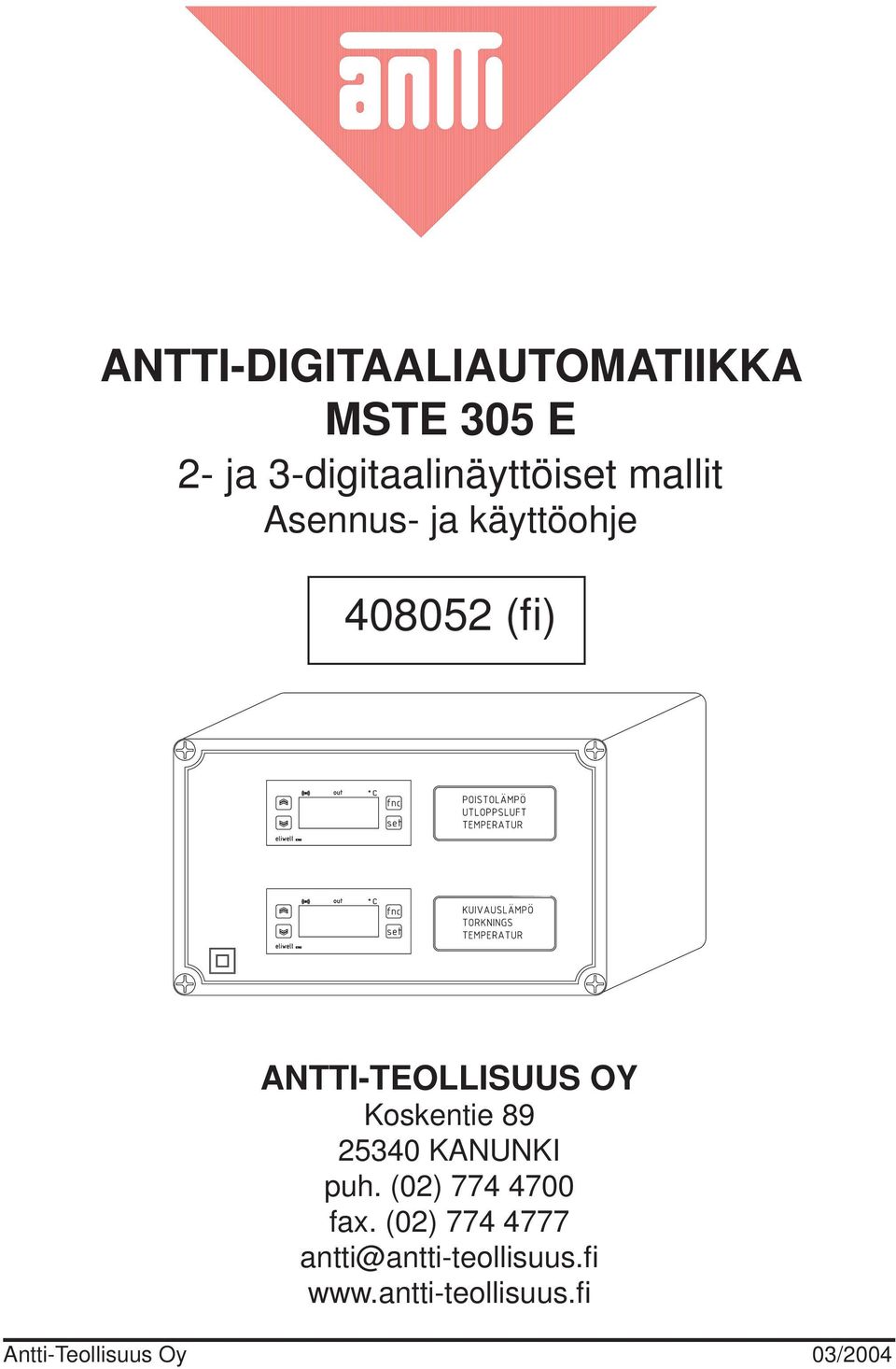

1 ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E 2- ja 3-digitaalinäyttöiset mallit Asennus- ja käyttöohje (fi ) ANTTI-TEOLLISUUS OY Koskentie KANUNKI puh. (02) fax. (02) antti@antti-teollisuus.fi Antti-Teollisuus Oy

2

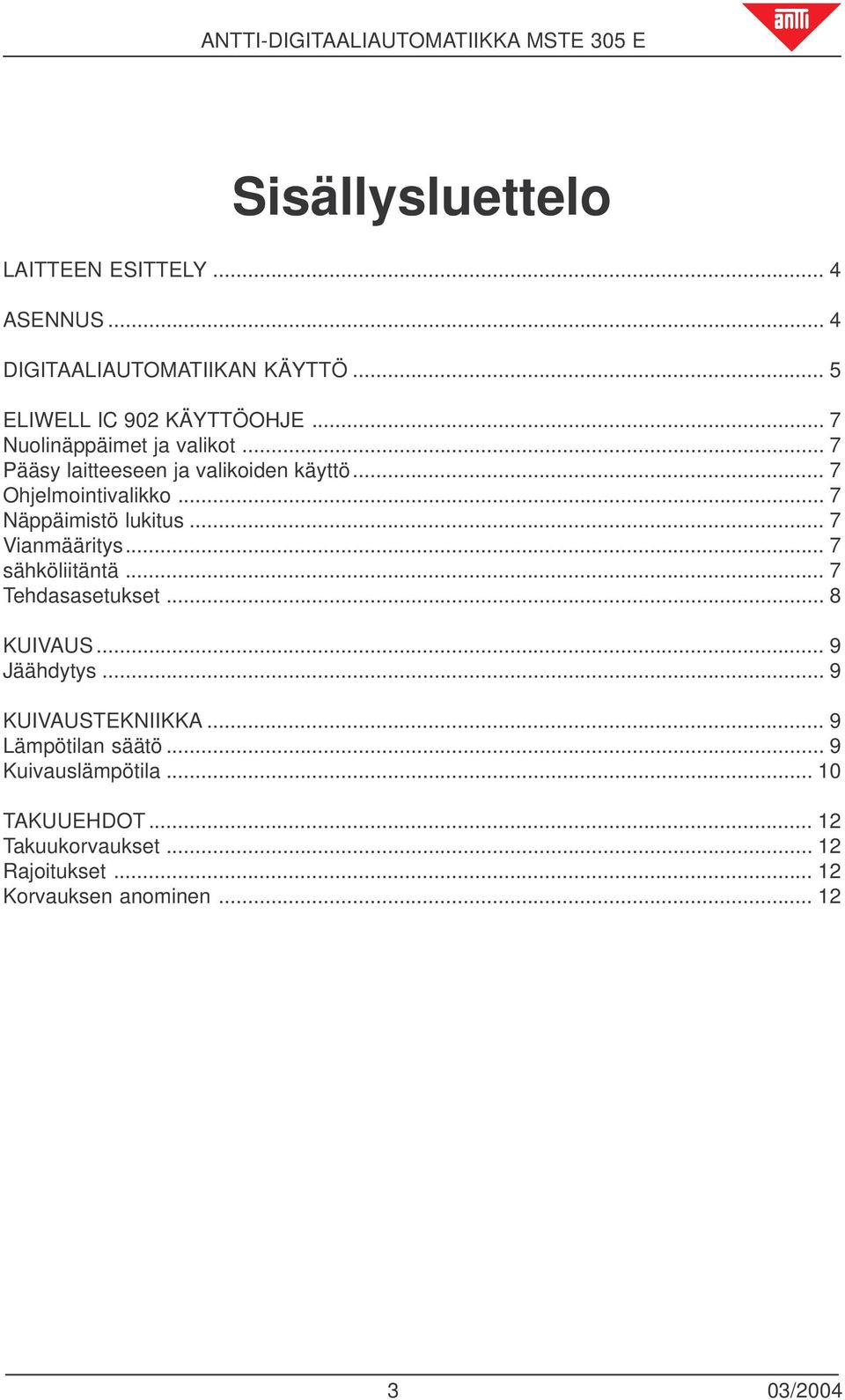

3 ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E Sisällysluettelo LAITTEEN ESITTELY... 4 ASENNUS... 4 DIGITAALIAUTOMATIIKAN KÄYTTÖ... 5 ELIWELL IC 902 KÄYTTÖOHJE... 7 Nuolinäppäimet ja valikot... 7 Pääsy laitteeseen ja valikoiden käyttö... 7 Ohjelmointivalikko... 7 Näppäimistö lukitus... 7 Vianmääritys... 7 sähköliitäntä... 7 Tehdasasetukset... 8 KUIVAUS... 9 Jäähdytys... 9 KUIVAUSTEKNIIKKA... 9 Lämpötilan säätö... 9 Kuivauslämpötila TAKUUEHDOT Takuukorvaukset Rajoitukset Korvauksen anominen

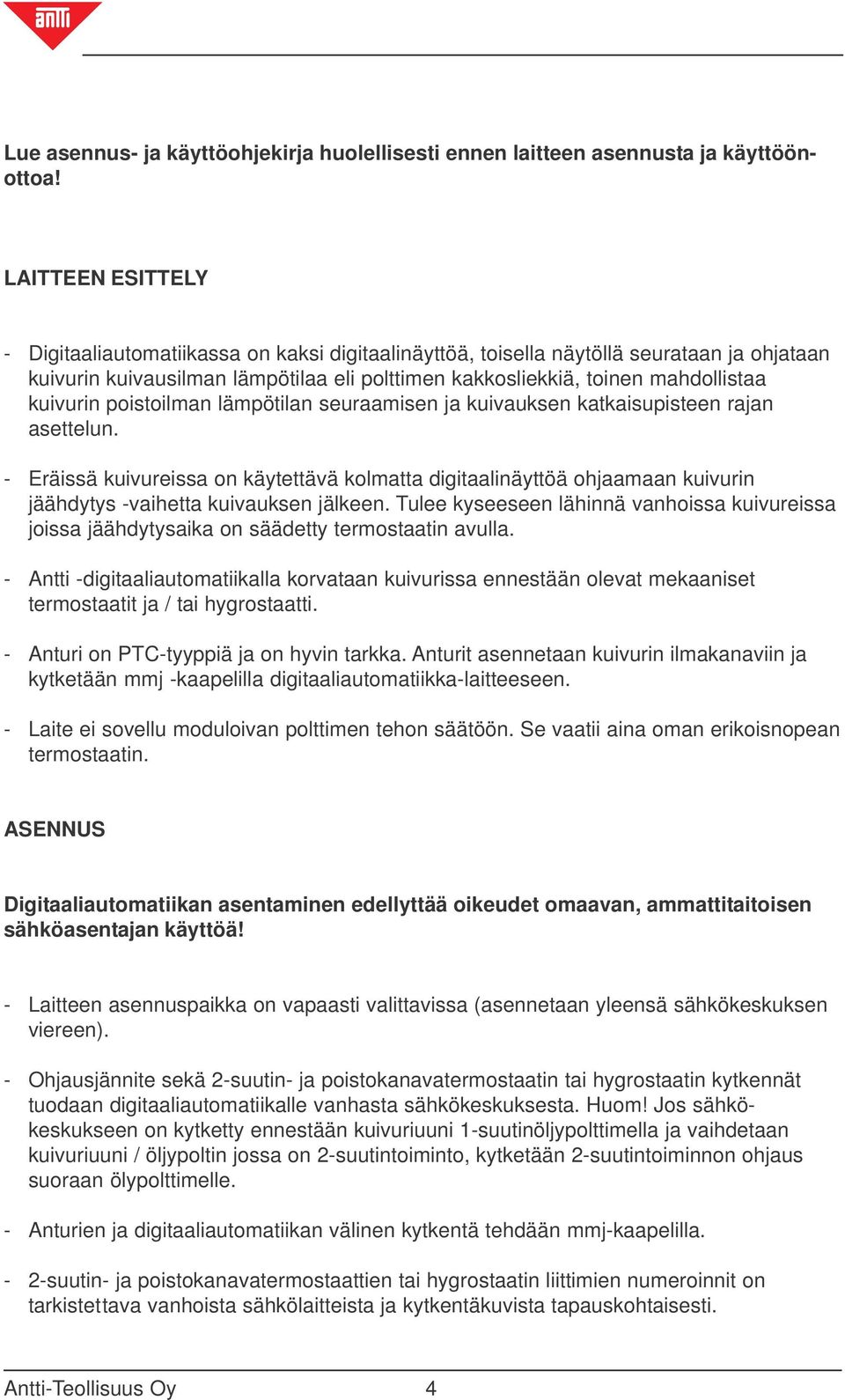

4 Lue asennus- ja käyttöohjekirja huolellisesti ennen laitteen asennusta ja käyttöönottoa! LAITTEEN ESITTELY - Digitaaliautomatiikassa on kaksi digitaalinäyttöä, toisella näytöllä seurataan ja ohjataan kuivurin kuivausilman lämpötilaa eli polttimen kakkosliekkiä, toinen mahdollistaa kuivurin poistoilman lämpötilan seuraamisen ja kuivauksen katkaisupisteen rajan asettelun. - Eräissä kuivureissa on käytettävä kolmatta digitaalinäyttöä ohjaamaan kuivurin jäähdytys -vaihetta kuivauksen jälkeen. Tulee kyseeseen lähinnä vanhoissa kuivureissa joissa jäähdytysaika on säädetty termostaatin avulla. - Antti -digitaaliautomatiikalla korvataan kuivurissa ennestään olevat mekaaniset termostaatit ja / tai hygrostaatti. - Anturi on PTC-tyyppiä ja on hyvin tarkka. Anturit asennetaan kuivurin ilmakanaviin ja kytketään mmj -kaapelilla digitaaliautomatiikka-laitteeseen. - Laite ei sovellu moduloivan polttimen tehon säätöön. Se vaatii aina oman erikoisnopean termostaatin. ASENNUS Digitaaliautomatiikan asentaminen edellyttää oikeudet omaavan, ammattitaitoisen sähköasentajan käyttöä! - Laitteen asennuspaikka on vapaasti valittavissa (asennetaan yleensä sähkökeskuksen viereen). - Ohjausjännite sekä 2-suutin- ja poistokanavatermostaatin tai hygrostaatin kytkennät tuodaan digitaaliautomatiikalle vanhasta sähkökeskuksesta. Huom! Jos sähkökeskukseen on kytketty ennestään kuivuriuuni 1-suutinöljypolttimella ja vaihdetaan kuivuriuuni / öljypoltin jossa on 2-suutintoiminto, kytketään 2-suutintoiminnon ohjaus suoraan ölypolttimelle. - Anturien ja digitaaliautomatiikan välinen kytkentä tehdään mmj-kaapelilla. - 2-suutin- ja poistokanavatermostaattien tai hygrostaatin liittimien numeroinnit on tarkistettava vanhoista sähkölaitteista ja kytkentäkuvista tapauskohtaisesti. Antti-Teollisuus Oy 4

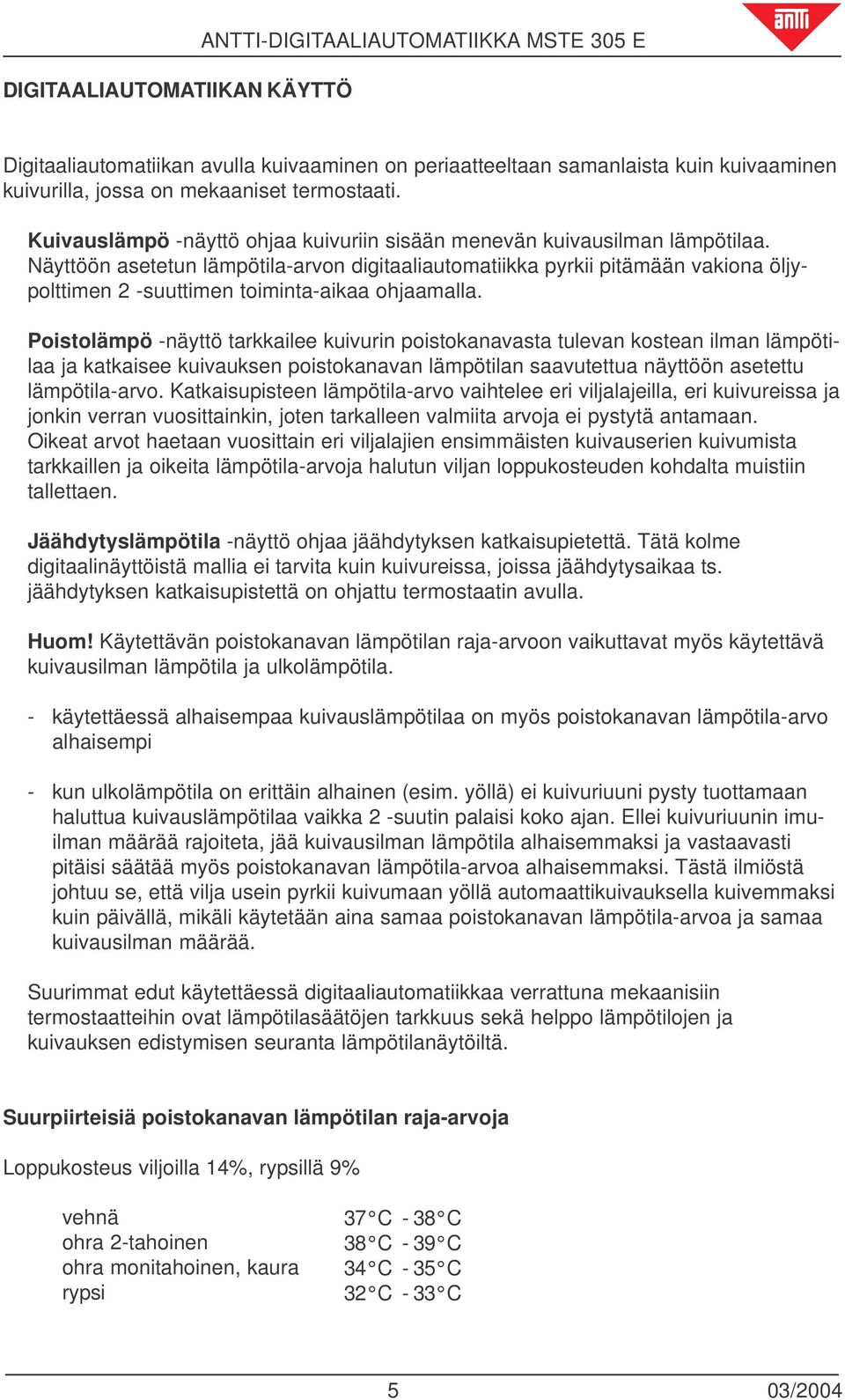

5 DIGITAALIAUTOMATIIKAN KÄYTTÖ ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E Digitaaliautomatiikan avulla kuivaaminen on periaatteeltaan samanlaista kuin kuivaaminen kuivurilla, jossa on mekaaniset termostaati. Kuivauslämpö -näyttö ohjaa kuivuriin sisään menevän kuivausilman lämpötilaa. Näyttöön asetetun lämpötila-arvon digitaaliautomatiikka pyrkii pitämään vakiona öljypolttimen 2 -suuttimen toiminta-aikaa ohjaamalla. Poistolämpö -näyttö tarkkailee kuivurin poistokanavasta tulevan kostean ilman lämpötilaa ja katkaisee kuivauksen poistokanavan lämpötilan saavutettua näyttöön asetettu lämpötila-arvo. Katkaisupisteen lämpötila-arvo vaihtelee eri viljalajeilla, eri kuivureissa ja jonkin verran vuosittainkin, joten tarkalleen valmiita arvoja ei pystytä antamaan. Oikeat arvot haetaan vuosittain eri viljalajien ensimmäisten kuivauserien kuivumista tarkkaillen ja oikeita lämpötila-arvoja halutun viljan loppukosteuden kohdalta muistiin tallettaen. Jäähdytyslämpötila -näyttö ohjaa jäähdytyksen katkaisupietettä. Tätä kolme digitaalinäyttöistä mallia ei tarvita kuin kuivureissa, joissa jäähdytysaikaa ts. jäähdytyksen katkaisupistettä on ohjattu termostaatin avulla. Huom! Käytettävän poistokanavan lämpötilan raja-arvoon vaikuttavat myös käytettävä kuivausilman lämpötila ja ulkolämpötila. - käytettäessä alhaisempaa kuivauslämpötilaa on myös poistokanavan lämpötila-arvo alhaisempi - kun ulkolämpötila on erittäin alhainen (esim. yöllä) ei kuivuriuuni pysty tuottamaan haluttua kuivauslämpötilaa vaikka 2 -suutin palaisi koko ajan. Ellei kuivuriuunin imuilman määrää rajoiteta, jää kuivausilman lämpötila alhaisemmaksi ja vastaavasti pitäisi säätää myös poistokanavan lämpötila-arvoa alhaisemmaksi. Tästä ilmiöstä johtuu se, että vilja usein pyrkii kuivumaan yöllä automaattikuivauksella kuivemmaksi kuin päivällä, mikäli käytetään aina samaa poistokanavan lämpötila-arvoa ja samaa kuivausilman määrää. Suurimmat edut käytettäessä digitaaliautomatiikkaa verrattuna mekaanisiin termostaatteihin ovat lämpötilasäätöjen tarkkuus sekä helppo lämpötilojen ja kuivauksen edistymisen seuranta lämpötilanäytöiltä. Suurpiirteisiä poistokanavan lämpötilan raja-arvoja Loppukosteus viljoilla 14%, rypsillä 9% vehnä ohra 2-tahoinen ohra monitahoinen, kaura rypsi 37 C - 38 C 38 C - 39 C 34 C - 35 C 32 C - 33 C 5

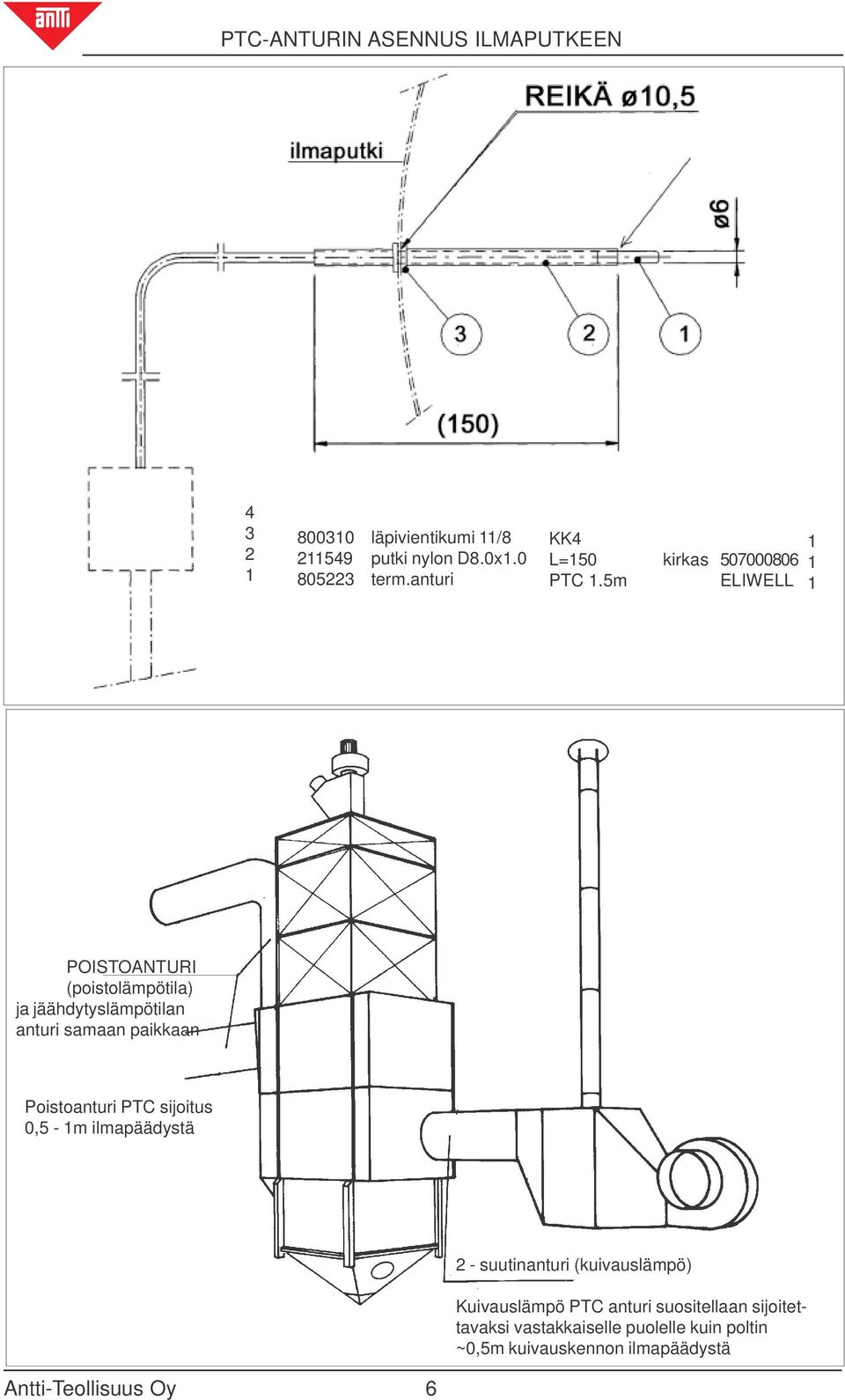

6 PTC-ANTURIN ASENNUS ILMAPUTKEEN läpivientikumi 11/8 putki nylon D8.0x1.0 term.anturi KK4 L=150 PTC 1.5m kirkas ELIWELL POISTOANTURI (poistolämpötila) ja jäähdytyslämpötilan anturi samaan paikkaan Poistoanturi PTC sijoitus 0,5-1m ilmapäädystä 2 - suutinanturi (kuivauslämpö) Kuivauslämpö PTC anturi suositellaan sijoitettavaksi vastakkaiselle puolelle kuin poltin ~0,5m kuivauskennon ilmapäädystä Antti-Teollisuus Oy 6

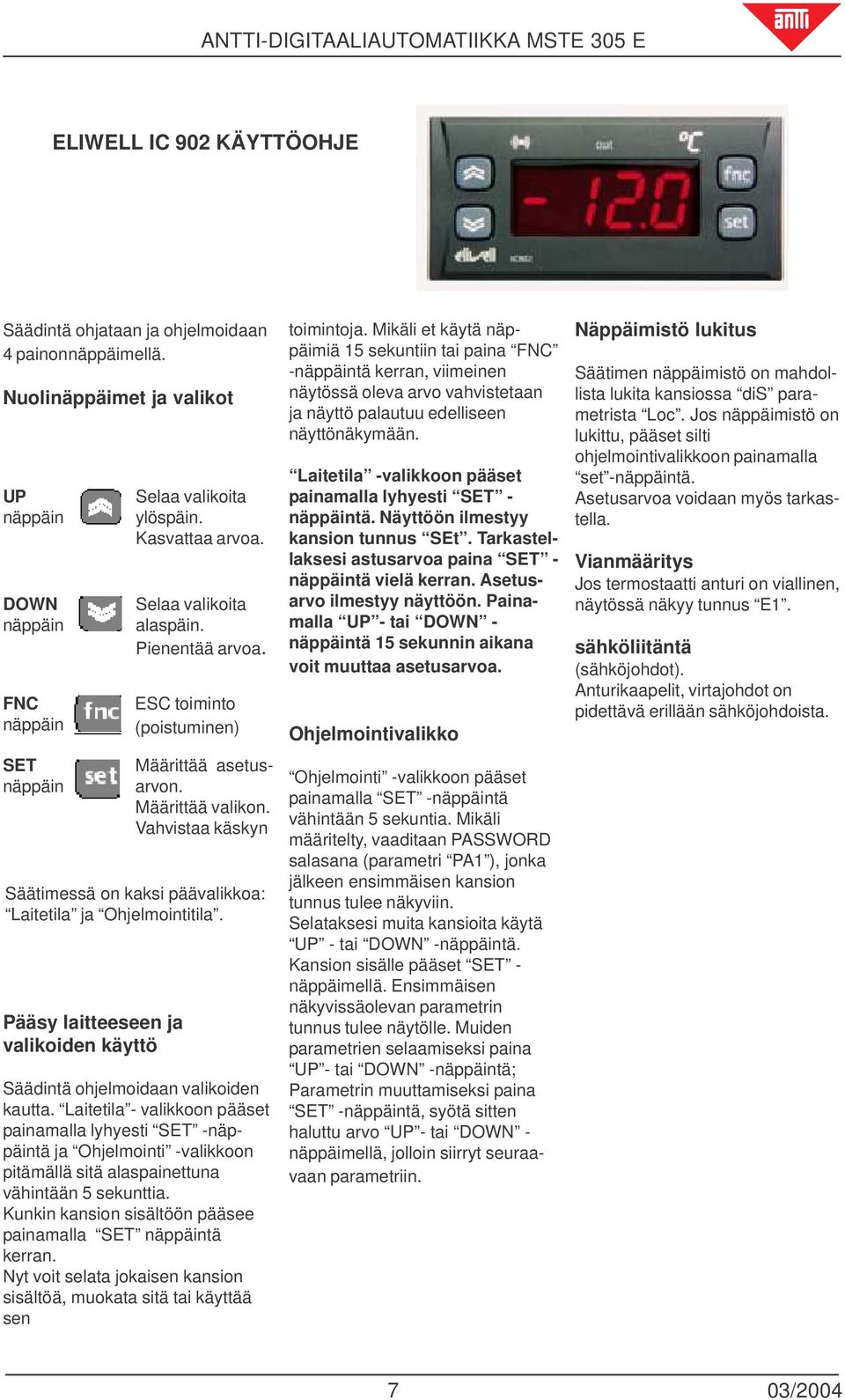

7 ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E ELIWELL IC 902 KÄYTTÖOHJE Säädintä ohjataan ja ohjelmoidaan 4 painonnäppäimellä. Nuolinäppäimet ja valikot UP näppäin DOWN näppäin FNC näppäin SET näppäin Selaa valikoita ylöspäin. Kasvattaa arvoa. Selaa valikoita alaspäin. Pienentää arvoa. ESC toiminto (poistuminen) Määrittää asetusarvon. Määrittää valikon. Vahvistaa käskyn Säätimessä on kaksi päävalikkoa: Laitetila ja Ohjelmointitila. Pääsy laitteeseen ja valikoiden käyttö Säädintä ohjelmoidaan valikoiden kautta. Laitetila - valikkoon pääset painamalla lyhyesti SET -näppäintä ja Ohjelmointi -valikkoon pitämällä sitä alaspainettuna vähintään 5 sekunttia. Kunkin kansion sisältöön pääsee painamalla SET näppäintä kerran. Nyt voit selata jokaisen kansion sisältöä, muokata sitä tai käyttää sen toimintoja. Mikäli et käytä näppäimiä 15 sekuntiin tai paina FNC -näppäintä kerran, viimeinen näytössä oleva arvo vahvistetaan ja näyttö palautuu edelliseen näyttönäkymään. Laitetila -valikkoon pääset painamalla lyhyesti SET - näppäintä. Näyttöön ilmestyy kansion tunnus SEt. Tarkastellaksesi astusarvoa paina SET - näppäintä vielä kerran. Asetusarvo ilmestyy näyttöön. Painamalla UP - tai DOWN - näppäintä 15 sekunnin aikana voit muuttaa asetusarvoa. Ohjelmointivalikko Ohjelmointi -valikkoon pääset painamalla SET -näppäintä vähintään 5 sekuntia. Mikäli määritelty, vaaditaan PASSWORD salasana (parametri PA1 ), jonka jälkeen ensimmäisen kansion tunnus tulee näkyviin. Selataksesi muita kansioita käytä UP - tai DOWN -näppäintä. Kansion sisälle pääset SET - näppäimellä. Ensimmäisen näkyvissäolevan parametrin tunnus tulee näytölle. Muiden parametrien selaamiseksi paina UP - tai DOWN -näppäintä; Parametrin muuttamiseksi paina SET -näppäintä, syötä sitten haluttu arvo UP - tai DOWN - näppäimellä, jolloin siirryt seuraavaan parametriin. Näppäimistö lukitus Säätimen näppäimistö on mahdollista lukita kansiossa dis parametrista Loc. Jos näppäimistö on lukittu, pääset silti ohjelmointivalikkoon painamalla set -näppäintä. Asetusarvoa voidaan myös tarkastella. Vianmääritys Jos termostaatti anturi on viallinen, näytössä näkyy tunnus E1. sähköliitäntä (sähköjohdot). Anturikaapelit, virtajohdot on pidettävä erillään sähköjohdoista. 7

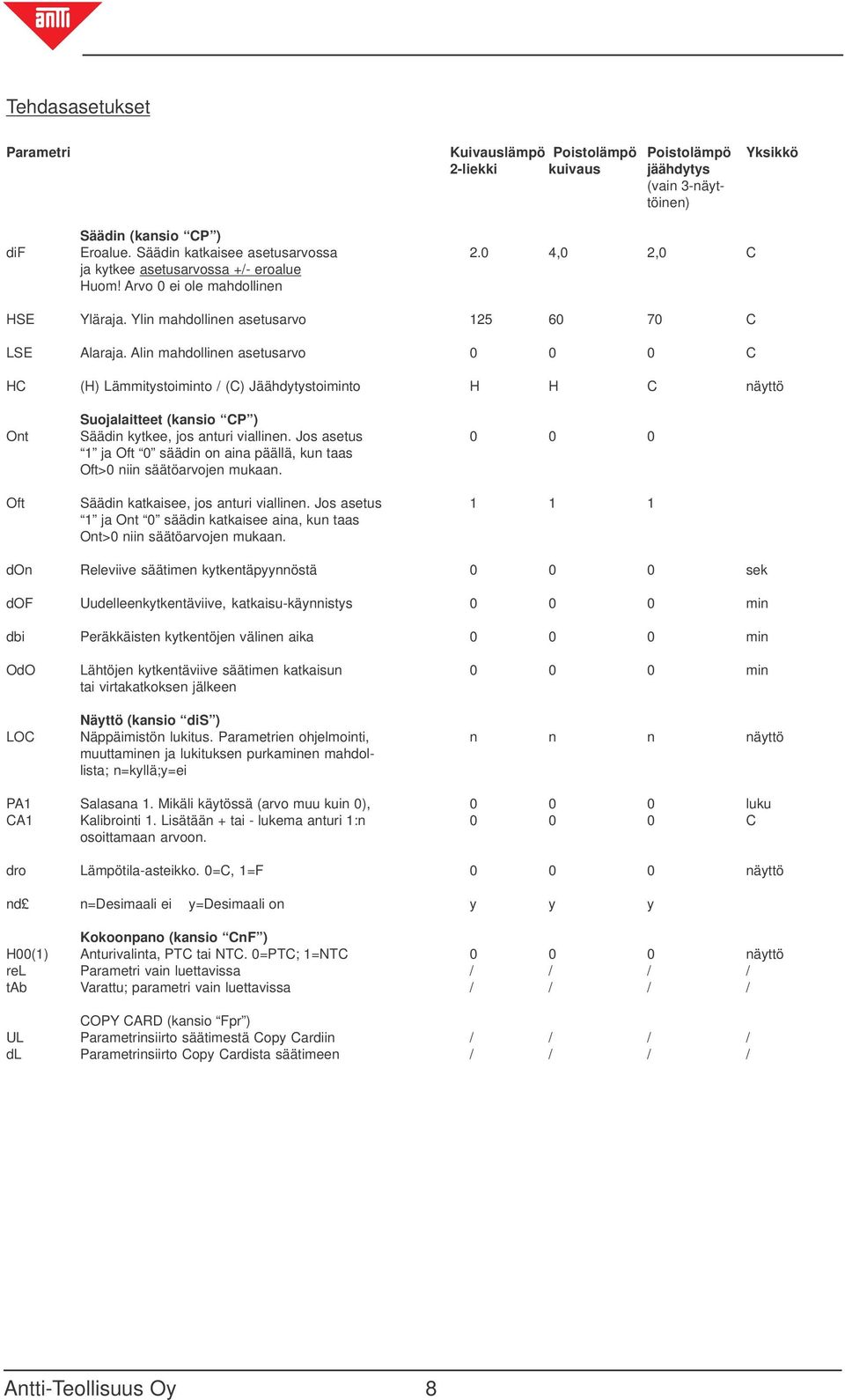

8 Tehdasasetukset Parametri Kuivauslämpö Poistolämpö Poistolämpö Yksikkö 2-liekki kuivaus jäähdytys (vain 3-näyttöinen) Säädin (kansio CP ) dif Eroalue. Säädin katkaisee asetusarvossa 2.0 4,0 2,0 C ja kytkee asetusarvossa +/- eroalue Huom! Arvo 0 ei ole mahdollinen HSE Yläraja. Ylin mahdollinen asetusarvo C LSE Alaraja. Alin mahdollinen asetusarvo C HC (H) Lämmitystoiminto / (C) Jäähdytystoiminto H H C näyttö Suojalaitteet (kansio CP ) Ont Säädin kytkee, jos anturi viallinen. Jos asetus ja Oft 0 säädin on aina päällä, kun taas Oft>0 niin säätöarvojen mukaan. Oft Säädin katkaisee, jos anturi viallinen. Jos asetus ja Ont 0 säädin katkaisee aina, kun taas Ont>0 niin säätöarvojen mukaan. don Releviive säätimen kytkentäpyynnöstä sek dof Uudelleenkytkentäviive, katkaisu-käynnistys min dbi Peräkkäisten kytkentöjen välinen aika min OdO Lähtöjen kytkentäviive säätimen katkaisun min tai virtakatkoksen jälkeen Näyttö (kansio dis ) LOC Näppäimistön lukitus. Parametrien ohjelmointi, n n n näyttö muuttaminen ja lukituksen purkaminen mahdollista; n=kyllä;y=ei PA1 Salasana 1. Mikäli käytössä (arvo muu kuin 0), luku CA1 Kalibrointi 1. Lisätään + tai - lukema anturi 1:n C osoittamaan arvoon. dro Lämpötila-asteikko. 0=C, 1=F näyttö nd n=desimaali ei y=desimaali on y y y Kokoonpano (kansio CnF ) H00(1) Anturivalinta, PTC tai NTC. 0=PTC; 1=NTC näyttö rel Parametri vain luettavissa / / / / tab Varattu; parametri vain luettavissa / / / / COPY CARD (kansio Fpr ) UL Parametrinsiirto säätimestä Copy Cardiin / / / / dl Parametrinsiirto Copy Cardista säätimeen / / / / Antti-Teollisuus Oy 8

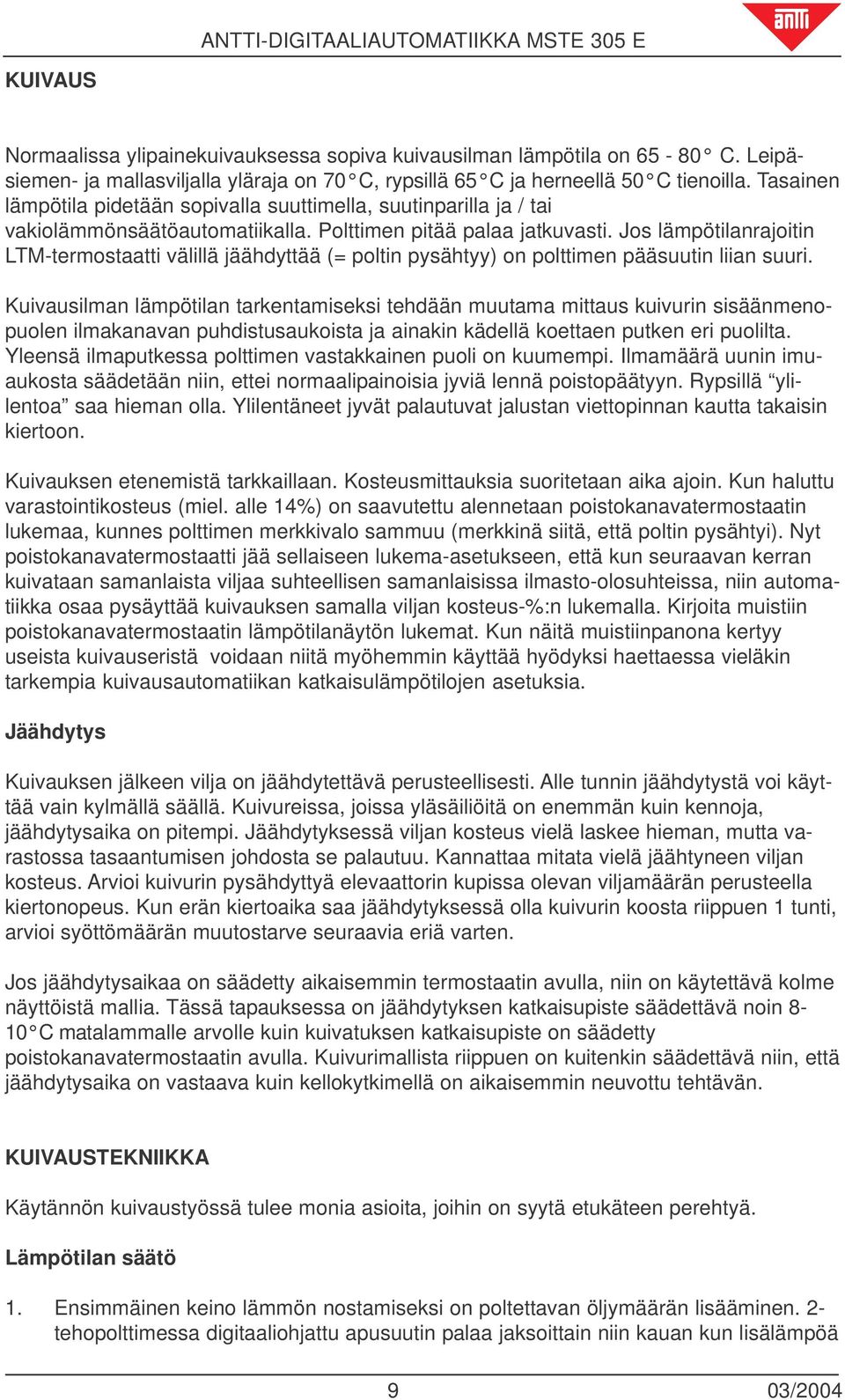

9 ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E KUIVAUS Normaalissa ylipainekuivauksessa sopiva kuivausilman lämpötila on C. Leipäsiemen- ja mallasviljalla yläraja on 70 C, rypsillä 65 C ja herneellä 50 C tienoilla. Tasainen lämpötila pidetään sopivalla suuttimella, suutinparilla ja / tai vakiolämmönsäätöautomatiikalla. Polttimen pitää palaa jatkuvasti. Jos lämpötilanrajoitin LTM-termostaatti välillä jäähdyttää (= poltin pysähtyy) on polttimen pääsuutin liian suuri. Kuivausilman lämpötilan tarkentamiseksi tehdään muutama mittaus kuivurin sisäänmenopuolen ilmakanavan puhdistusaukoista ja ainakin kädellä koettaen putken eri puolilta. Yleensä ilmaputkessa polttimen vastakkainen puoli on kuumempi. Ilmamäärä uunin imuaukosta säädetään niin, ettei normaalipainoisia jyviä lennä poistopäätyyn. Rypsillä ylilentoa saa hieman olla. Ylilentäneet jyvät palautuvat jalustan viettopinnan kautta takaisin kiertoon. Kuivauksen etenemistä tarkkaillaan. Kosteusmittauksia suoritetaan aika ajoin. Kun haluttu varastointikosteus (miel. alle 14%) on saavutettu alennetaan poistokanavatermostaatin lukemaa, kunnes polttimen merkkivalo sammuu (merkkinä siitä, että poltin pysähtyi). Nyt poistokanavatermostaatti jää sellaiseen lukema-asetukseen, että kun seuraavan kerran kuivataan samanlaista viljaa suhteellisen samanlaisissa ilmasto-olosuhteissa, niin automatiikka osaa pysäyttää kuivauksen samalla viljan kosteus-%:n lukemalla. Kirjoita muistiin poistokanavatermostaatin lämpötilanäytön lukemat. Kun näitä muistiinpanona kertyy useista kuivauseristä voidaan niitä myöhemmin käyttää hyödyksi haettaessa vieläkin tarkempia kuivausautomatiikan katkaisulämpötilojen asetuksia. Jäähdytys Kuivauksen jälkeen vilja on jäähdytettävä perusteellisesti. Alle tunnin jäähdytystä voi käyttää vain kylmällä säällä. Kuivureissa, joissa yläsäiliöitä on enemmän kuin kennoja, jäähdytysaika on pitempi. Jäähdytyksessä viljan kosteus vielä laskee hieman, mutta varastossa tasaantumisen johdosta se palautuu. Kannattaa mitata vielä jäähtyneen viljan kosteus. Arvioi kuivurin pysähdyttyä elevaattorin kupissa olevan viljamäärän perusteella kiertonopeus. Kun erän kiertoaika saa jäähdytyksessä olla kuivurin koosta riippuen 1 tunti, arvioi syöttömäärän muutostarve seuraavia eriä varten. Jos jäähdytysaikaa on säädetty aikaisemmin termostaatin avulla, niin on käytettävä kolme näyttöistä mallia. Tässä tapauksessa on jäähdytyksen katkaisupiste säädettävä noin 8-10 C matalammalle arvolle kuin kuivatuksen katkaisupiste on säädetty poistokanavatermostaatin avulla. Kuivurimallista riippuen on kuitenkin säädettävä niin, että jäähdytysaika on vastaava kuin kellokytkimellä on aikaisemmin neuvottu tehtävän. KUIVAUSTEKNIIKKA Käytännön kuivaustyössä tulee monia asioita, joihin on syytä etukäteen perehtyä. Lämpötilan säätö 1. Ensimmäinen keino lämmön nostamiseksi on poltettavan öljymäärän lisääminen. 2- tehopolttimessa digitaaliohjattu apusuutin palaa jaksoittain niin kauan kun lisälämpöä 9

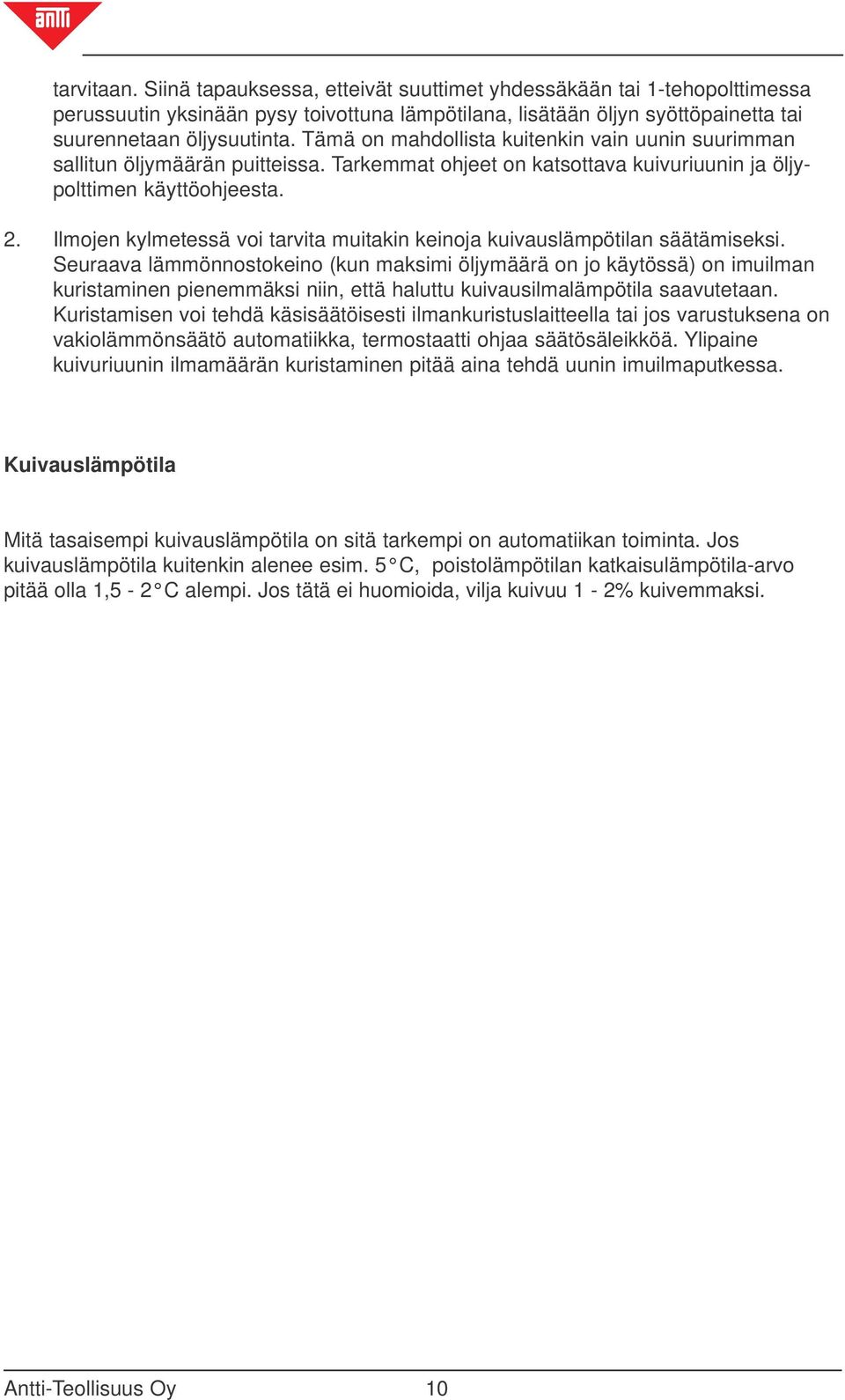

10 tarvitaan. Siinä tapauksessa, etteivät suuttimet yhdessäkään tai 1-tehopolttimessa perussuutin yksinään pysy toivottuna lämpötilana, lisätään öljyn syöttöpainetta tai suurennetaan öljysuutinta. Tämä on mahdollista kuitenkin vain uunin suurimman sallitun öljymäärän puitteissa. Tarkemmat ohjeet on katsottava kuivuriuunin ja öljypolttimen käyttöohjeesta. 2. Ilmojen kylmetessä voi tarvita muitakin keinoja kuivauslämpötilan säätämiseksi. Seuraava lämmönnostokeino (kun maksimi öljymäärä on jo käytössä) on imuilman kuristaminen pienemmäksi niin, että haluttu kuivausilmalämpötila saavutetaan. Kuristamisen voi tehdä käsisäätöisesti ilmankuristuslaitteella tai jos varustuksena on vakiolämmönsäätö automatiikka, termostaatti ohjaa säätösäleikköä. Ylipaine kuivuriuunin ilmamäärän kuristaminen pitää aina tehdä uunin imuilmaputkessa. Kuivauslämpötila Mitä tasaisempi kuivauslämpötila on sitä tarkempi on automatiikan toiminta. Jos kuivauslämpötila kuitenkin alenee esim. 5 C, poistolämpötilan katkaisulämpötila-arvo pitää olla 1,5-2 C alempi. Jos tätä ei huomioida, vilja kuivuu 1-2% kuivemmaksi. Antti-Teollisuus Oy 10

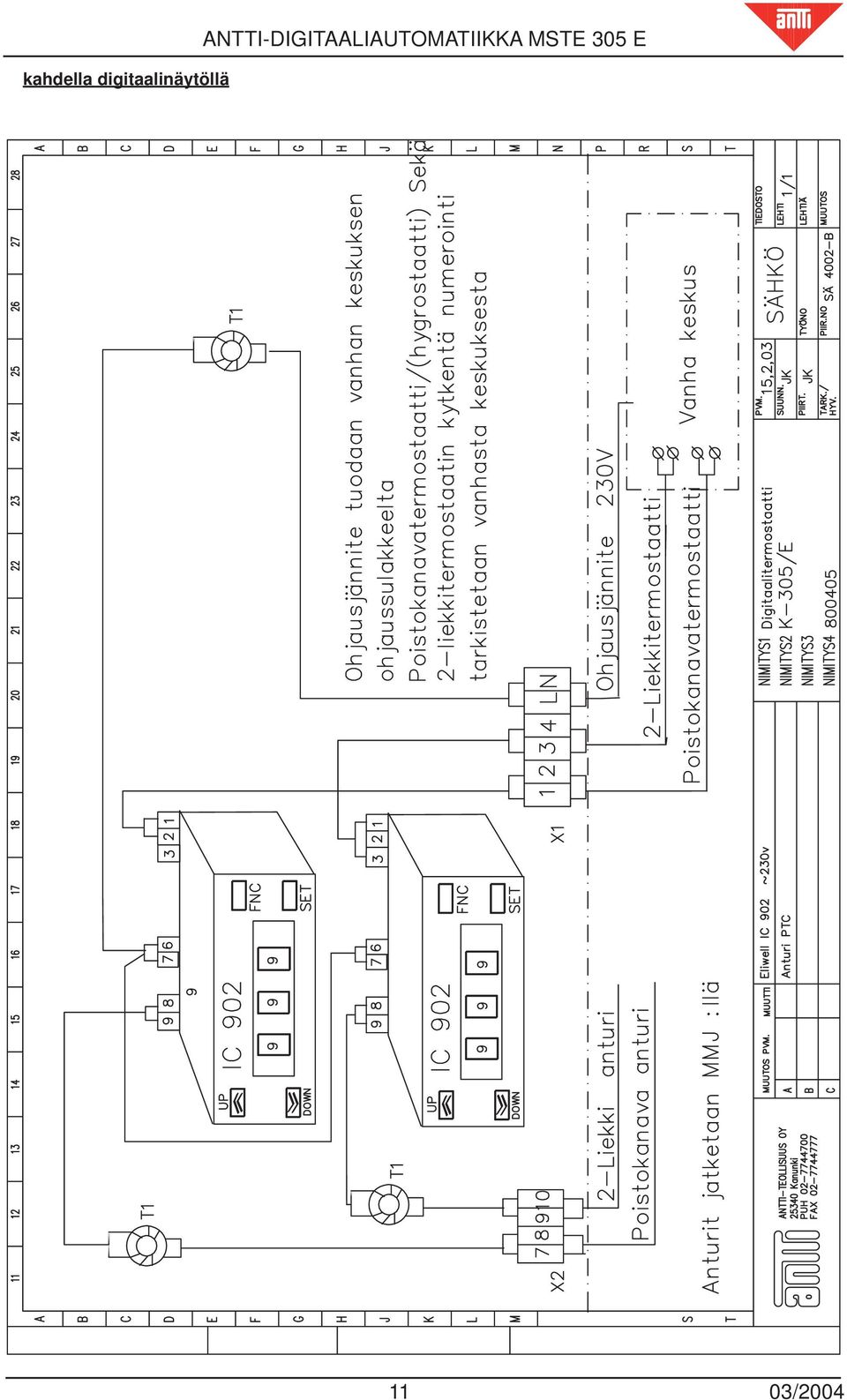

11 kahdella digitaalinäytöllä ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E 11

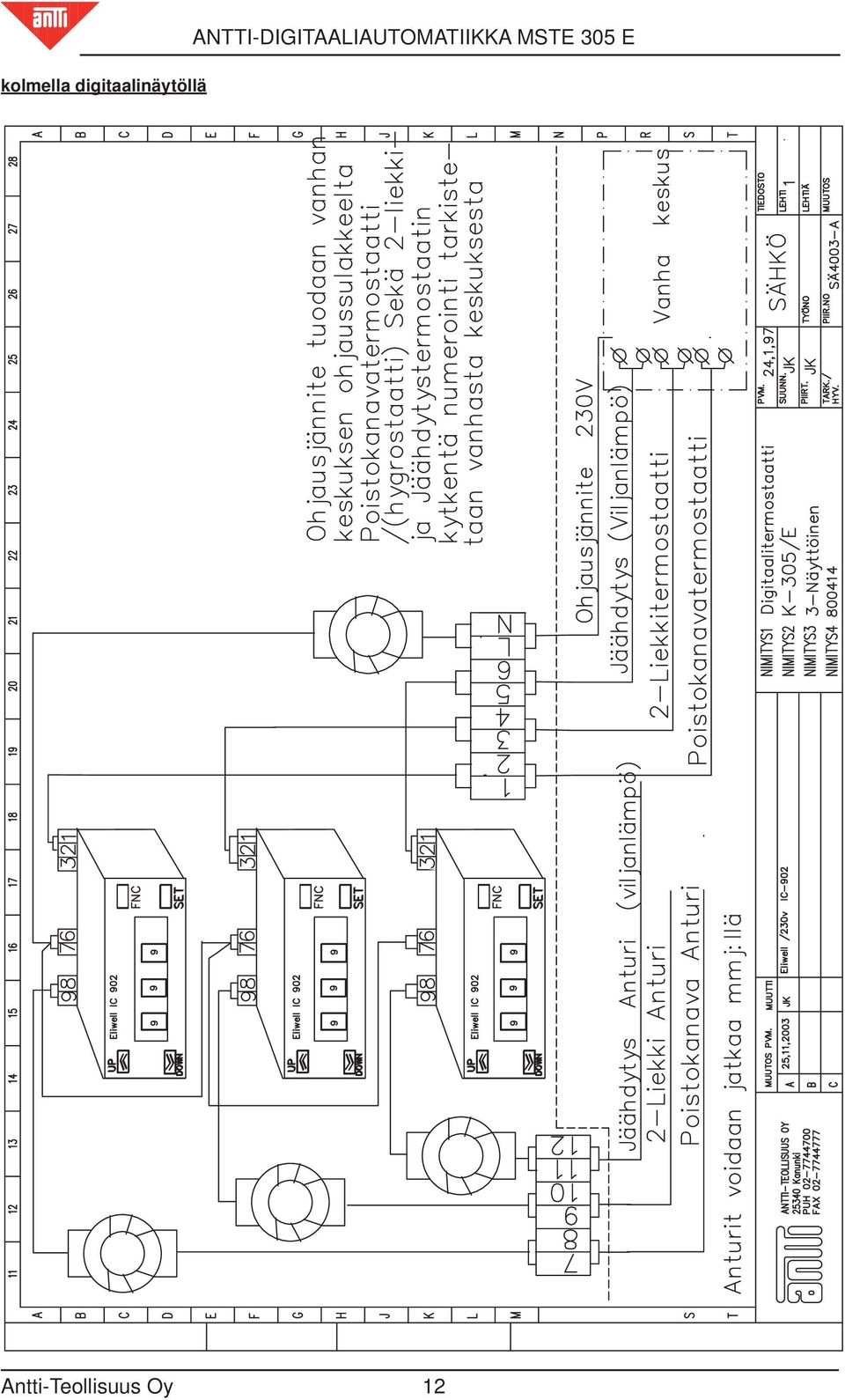

12 kolmella digitaalinäytöllä ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E Antti-Teollisuus Oy 12

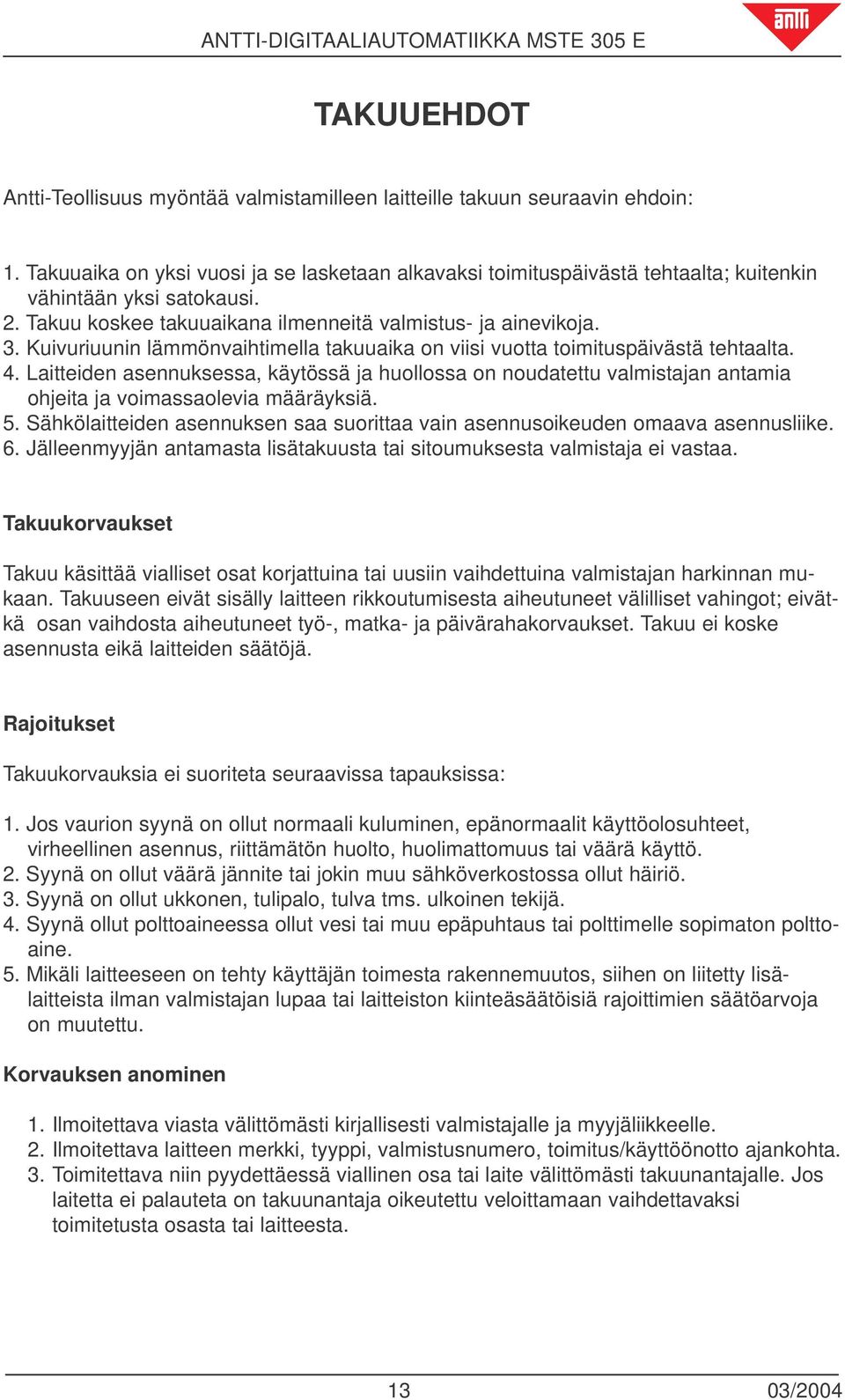

13 ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E TAKUUEHDOT Antti-Teollisuus myöntää valmistamilleen laitteille takuun seuraavin ehdoin: 1. Takuuaika on yksi vuosi ja se lasketaan alkavaksi toimituspäivästä tehtaalta; kuitenkin vähintään yksi satokausi. 2. Takuu koskee takuuaikana ilmenneitä valmistus- ja ainevikoja. 3. Kuivuriuunin lämmönvaihtimella takuuaika on viisi vuotta toimituspäivästä tehtaalta. 4. Laitteiden asennuksessa, käytössä ja huollossa on noudatettu valmistajan antamia ohjeita ja voimassaolevia määräyksiä. 5. Sähkölaitteiden asennuksen saa suorittaa vain asennusoikeuden omaava asennusliike. 6. Jälleenmyyjän antamasta lisätakuusta tai sitoumuksesta valmistaja ei vastaa. Takuukorvaukset Takuu käsittää vialliset osat korjattuina tai uusiin vaihdettuina valmistajan harkinnan mukaan. Takuuseen eivät sisälly laitteen rikkoutumisesta aiheutuneet välilliset vahingot; eivätkä osan vaihdosta aiheutuneet työ-, matka- ja päivärahakorvaukset. Takuu ei koske asennusta eikä laitteiden säätöjä. Rajoitukset Takuukorvauksia ei suoriteta seuraavissa tapauksissa: 1. Jos vaurion syynä on ollut normaali kuluminen, epänormaalit käyttöolosuhteet, virheellinen asennus, riittämätön huolto, huolimattomuus tai väärä käyttö. 2. Syynä on ollut väärä jännite tai jokin muu sähköverkostossa ollut häiriö. 3. Syynä on ollut ukkonen, tulipalo, tulva tms. ulkoinen tekijä. 4. Syynä ollut polttoaineessa ollut vesi tai muu epäpuhtaus tai polttimelle sopimaton polttoaine. 5. Mikäli laitteeseen on tehty käyttäjän toimesta rakennemuutos, siihen on liitetty lisälaitteista ilman valmistajan lupaa tai laitteiston kiinteäsäätöisiä rajoittimien säätöarvoja on muutettu. Korvauksen anominen 1. Ilmoitettava viasta välittömästi kirjallisesti valmistajalle ja myyjäliikkeelle. 2. Ilmoitettava laitteen merkki, tyyppi, valmistusnumero, toimitus/käyttöönotto ajankohta. 3. Toimitettava niin pyydettäessä viallinen osa tai laite välittömästi takuunantajalle. Jos laitetta ei palauteta on takuunantaja oikeutettu veloittamaan vaihdettavaksi toimitetusta osasta tai laitteesta. 13

14

15 ANTTI-DIGITAALIAUTOMATIIKKA MSTE 305 E 15
