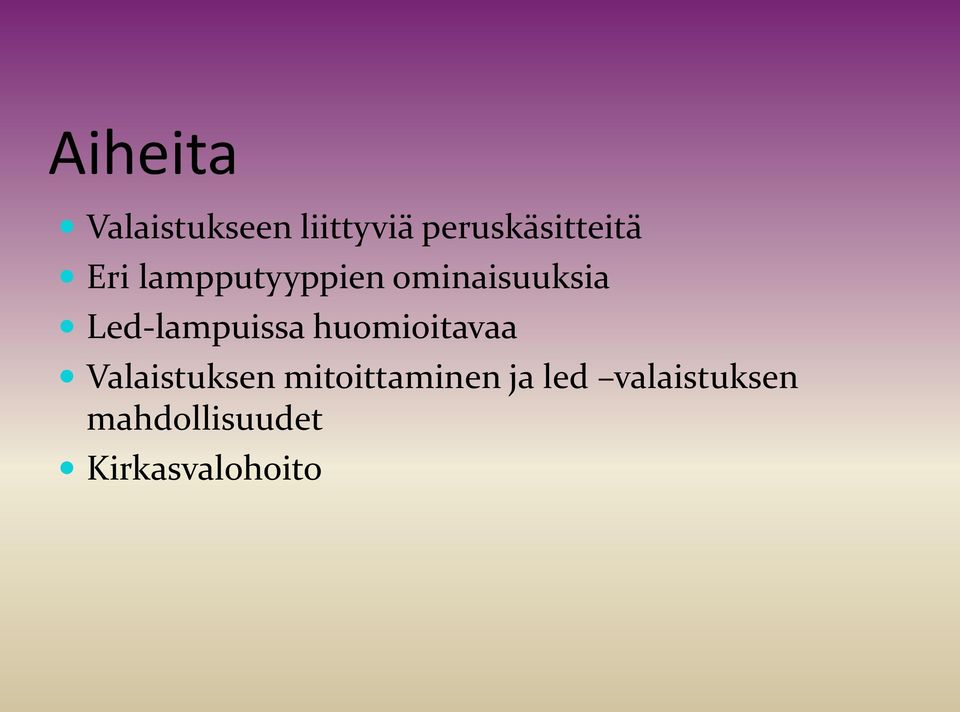

2 Aiheita Valaistukseen liittyviä peruskäsitteitä Eri lampputyyppien ominaisuuksia Led-lampuissa huomioitavaa Valaistuksen mitoittaminen ja led valaistuksen mahdollisuudet Kirkasvalohoito

3 Käsitteitä Valaistusvoimakkuus (luksi, lx) Valovirta (lumen, lm) Lamppujen tuottama valon määrä Luminanssi (cd/m 2 ) Kohteen kirkkaus, esim. valaisimen pinta, seinä, ym Valovoima (kandela, cd) Valaisimesta (spottilampusta) lähtevän valon voimakkuus tiettyyn suuntaan Häikäisy Värilämpötila / valonsävy (kelvin, K) Värintoisto(-indeksi) (Ra-indeksi) Spektri

4 Valaistusvoimakkuus E=F/A=valovirta/pinta-ala =lm/m 2 = luksi (lx) (lm =lumen) F = Valovirta, joka tulee ulos valaisimesta Huom! Valaisin vähentää lamppujen valovirtaa A on pinta-ala, jolle valovirta (lumenit) tulee Esim lm, 10m 2 kokoiselle pinnalle -> 500lx

5 Valoisuuden havaitseminen Pienin havaittava valaistusvoimakkuus ero on valaistusvoimakkuuden 1,5 kertaistuminen Jos halutaan korostaa valaistuksella, niin vähäisessä valossa korotus on helpompaa/energiatehokkaampaa. Valomäärän 10 kertaistaminen -> kaksinkertaistaa valoisuuden kokemuksen

6 Valaistusvoimakkuus arvoja Luksi (lx), valaistusvoimakkuus Kertoo kuinka paljon valoa tulee pinnalle Normaali kotivalaistus n. 50 lx Hyvä kotivalaistus ikääntyneille n. 300 lx Toimistovalaistus n. 500 lx Pilvinen päivä n lx Kirkasvalohoito lx Kesäinen auringon paiste jopa lx

7 Häikäisy Näkökentässä olevat kirkkaat kohteet häiritsee tai vaikeuttaa näkemistä. Valo heijastuu katsottavasta kohteesta heikentäen näkemistä Esim. luettaessa paperi kiiltää, näytöltä heijastuu kirkas valaisin

8 Värilämpötila Yksikkö: Kelvin (K) Hehkulamppu: 2700K Lämmin valkoinen: 3000K Kylmä valkoinen: 4000K Päivänvalo: K

9 Värintoisto Ilmoittaa kuinka hyvin kyseisessä valossa näkyy eri värit Värintoistoindeksin (Ra-indeksi) maksimiarvo 100 Sisätiloihin suositellaan vähintään 80 Ilmoitetaan esim tarkoittaa että värintoistoindeksiä on yli tarkoittaa värilämpötilaa 4000K Ilmoitetaan esim. Ra 70 Värintoistoindeksi on yli 70 Ledien osalta alle 80 oleva arvo tarkoittaa punaisen sävyn huonoa värintoistoa

10 Eri lamppujen spektrejä

11 Päivänvalo vs täyspektrivalo vs kirkasvalo 1/2 Päivävalo, luonnonvalo: valonsävy K Täysspektrivalo: Valo sisältää kaikkia valon aallonpituuksia. Alla kuvissa: normaali loistelamppu, valo ulkona ja 5800K täysspektrilamppu

12 Päivänvalo vs täyspektrivalo vs kirkasvalo 2/2 Kirkasvalo(hoito): silmään tuleva valaistusvoimakkuus min. 2500lx Kirkasvalohoidosta voi puhua vain käytettäessä lääkinnälliseksi laitteeksi sertifioitua kirkasvalohoitolaitetta.

13 Nykyisin sallitut lampputyypit 1/3 Loistelamppu (pienloistelamput, energiansäästölamput) Himmennykseen omat mallit Valontuotto heikkenee pakkasessa Sisä- ja ulkokäyttöön omat mallit Liiketunnistin käyttöön malli, joka kestää rajattomasti sytytyksiä ja syttyy heti.

14 Nykyisin sallitut lampputyypit 2/3 Halogeeni Energiatehokkaampi versio hehkulampusta Halpa Led Saatavilla erilaisilla lampunkannoilla: E27, energiasäästö-, hehku- ja halogeenilampun tilalle GU10, halogeenispottien tilalle Led-paneeli tai -valonlähde integroidaan valaisimeen

15 Nykyisin sallitut lampputyypit 3/3 Lähinnä ulkokäyttöön Monimetalli Valkoinen valo Suurpainenatrium Kellertävä valo Syttyy hitaasti Hyvä valontuotto

16 LED ominaisuuksia -: Pieni koko valopiste on kirkas Hankinta hinta korkea Valotehokkuus parhaimmillaan parempi kuin loistelampulla +: Pieni koko Monipuoliset käyttömahdollisuudet Pitkäikäinen Valotehokkuus paranee edelleen Hinta alenee tulevaisuudessa

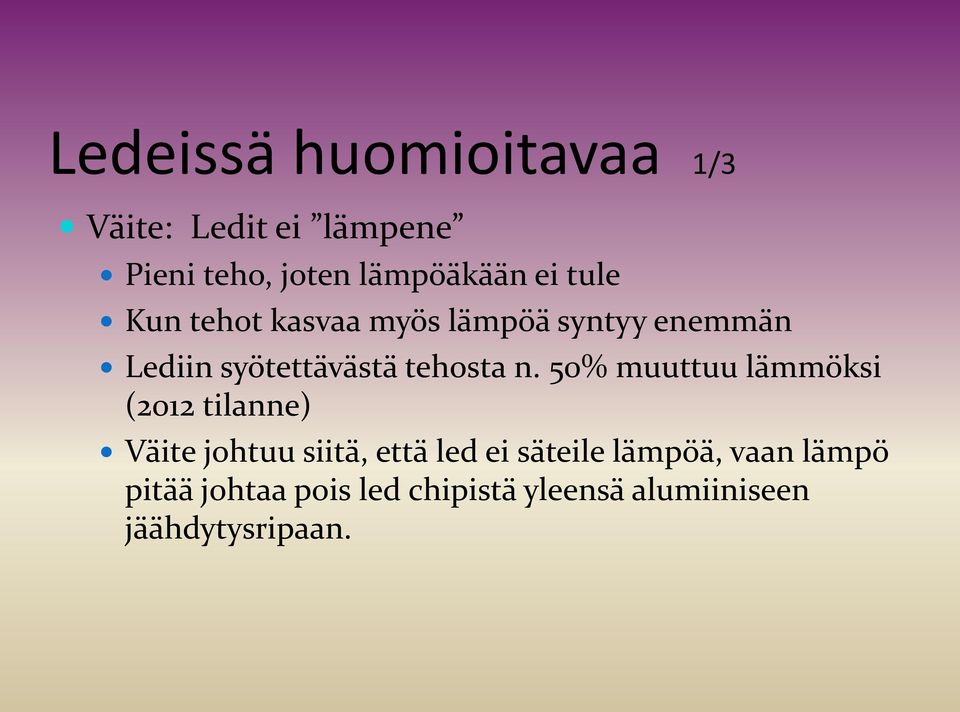

17 Ledeissä huomioitavaa 1/3 Väite: Ledit ei lämpene Pieni teho, joten lämpöäkään ei tule Kun tehot kasvaa myös lämpöä syntyy enemmän Lediin syötettävästä tehosta n. 50% muuttuu lämmöksi (2012 tilanne) Väite johtuu siitä, että led ei säteile lämpöä, vaan lämpö pitää johtaa pois led chipistä yleensä alumiiniseen jäähdytysripaan.

18 Ledeissä huomioitavaa 2/3 Ilmoitettuun elinikään tulee suhtautua kriittisesti Pitää varmistua mitä eliniällä tarkoitetaan Esim h, 50% valon alenema Esim h, 70% valontuotosta jäljellä Kumpi parempi? HUOM! Led toimii tämänkin jälkeen, valo himmenee jatkuvasti Led lampussa/ valaisimessa heikoin osa on todennäköisesti elektroniikka. Muilla lampputyypeillä ilmoitettu elinikä on aika, johon mennessä 50% lampuista on sammunut. Kylmyys parantaa ledin valontuottoa ja lisää elinikää, mutta miten elektroniikan pakkasen kesto?

19 Ledeissä huomioitavaa 3/3 Vastaavuuden vertailu Mainos: Tämä led korvaa 50W halogeenilampun Värintoisto voi olla huonompi, jolloin ledistä saa pienemmällä teholla enemmän valoa Valokeila on kapeampi, jolloin pienemmällä teholla saadaan suoraan ledin alle valoa, mutta valoa ei tulekaan yhtä laajalle Valonsävy voi olla kylmempi (5000K), jolloin ledistä saa pienemmällä teholla enemmän valoa

20 Valaistuksen mitoittaminen 1/3 Innojokin suosittelema minimi valaistusvoimakkuus sisätiloissa 100lx, ulkotiloissa 5-10lx Nyrkkisääntö sisävalaistuksen mitoittamiseen: 3W/m 2 -> n.100lx, 9W/m 2 -> n.300lx Loistelamppu (energiansäästö) tai led-lamppu tehoa

21 Valaistuksen mitoittaminen 2/3 Esim. 1 Halutaan 300lx, huone 10m 2 -> 9W/m 2 x 10m 2 = n. 90W Esim. 2 Lokki valaisin 15W energiansäästölampulla 10m 2 huonessa-> 15W / 10m 2 = 1,5W/m 2 -> n. 50lx Huom. kyseessä koko tilan keskimääräinen valaistusvoimakkuus. Valaisimen alla enemmän valoa ja kauempana vähemmän.

22 Valaistuksen mitoittaminen 3/3 Jasminan luoma keskimääräinen valaistusvoimakkuus 25m 2 tilaan: 2*11W, 30lx 2*18W, 70 lx 2*36W, 100 lx 2*55W, 150 lx 4*55W, 300 lx

23 LED valaistuksen mahdollisuuksia Laajat valopinnat, valokatto Yhtenäiset ohjaavat valojuovat Epäsuora valaistus Seinänpesu katon ja seinän rajassa ympäri huonetta Led nauha kaappien sisään, hyllyjen reunaan, huonekaluihin ym Valaisimen muotoilu vapaampaa Esim. toimistovalaisinten nykyinen muoto johtuu loistelampuista.

24 Kirkasvalohoito Mitä kirkasvalo hoito on? Valo vaikuttaa silmän verkkokalvon kautta melatoniinihormonin määrään Silmään tuleva valaistusvoimakkuus min 2500 lx Valossa tulisi oleskella 0,5-2h päivässä

25 Kirkasvalohoito Mihin auttaa Kaamosmasennukseen ja rasitukseen Aikaero rasitusten vähentämiseen Päivärytmin ylläpitämiseen Voi parantaa ikääntyneiden unenlaatua

26 Kirkasvalohoito Miksi tarvitaan? Sisätiloissa valaistusvoimakkuus lähes aina alle 500lx Kotona tyypillisesti 50lx tai vähemmän

27 Kirkasvalohoito Mistä saadaan? Kesällä päivänvalo riittää Talvella kirkasvalohoitolaitteesta
