TLE-sarjan UPS kw luokkansa parhaalla hyötysuhteella

Transkriptio

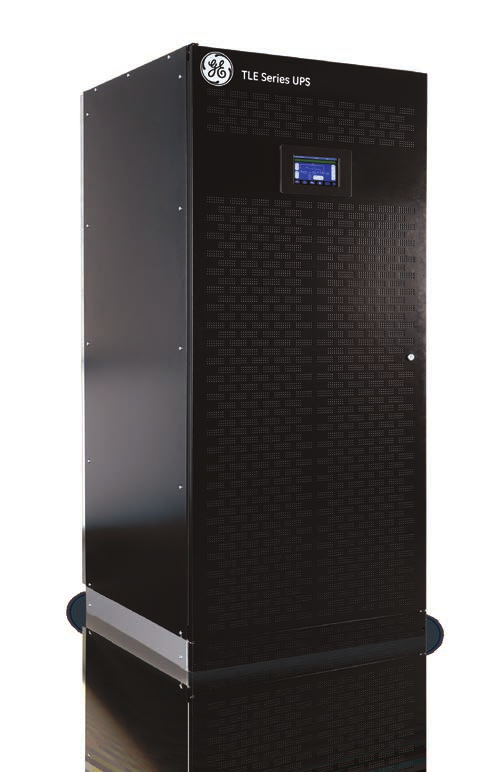

1 GE Critical Power TLE-sarjan UPS kw luokkansa parhaalla hyötysuhteella imagination at work

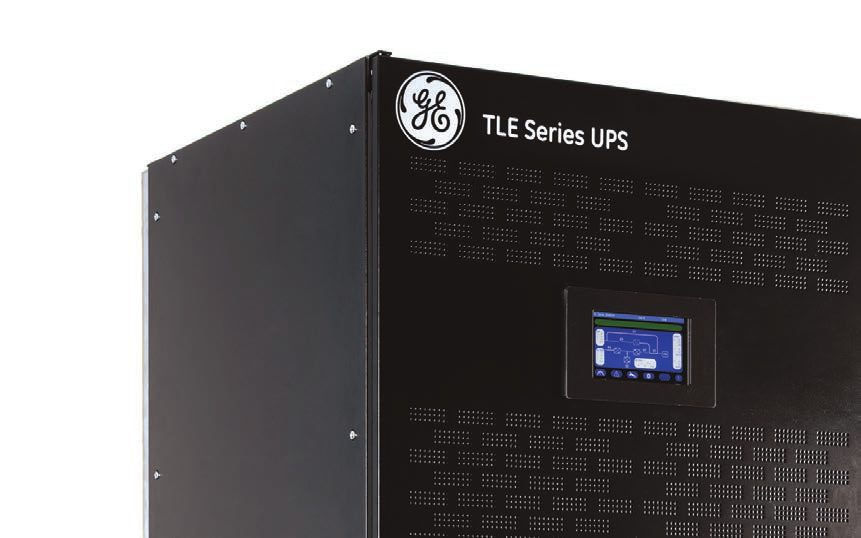

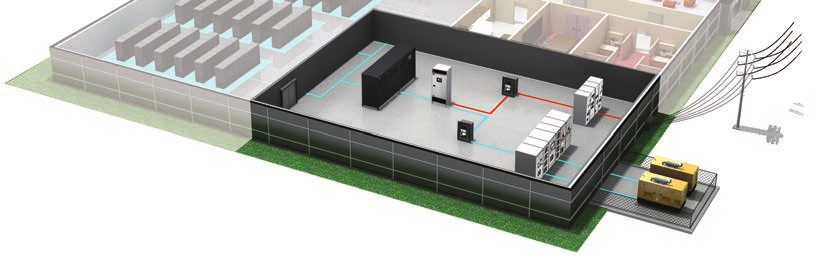

2 GE tarjoaa häiriötöntä, tehokasta ja luotettavaa sähkönsyöttöä korkean hyötysuhteen TLE-sarjan UPS laitteilla. GE:n TLE-sarjan UPS laitteet kw TLE-sarjan UPS on markkinoiden parhaita korkean suorituskyvyn omaavista kolmivaihe-ups laitteista, joka tarjoaa varmennettua sähkönsyöttöä kaikkiin kriittisiin käyttösovelluksiin. TLE-sarja toimii VFI-tilassa (Voltage Frequency Independent), ja se on kehitetty täyttämään korkean hyötysuhteen kasvavaa kysyntää käyttämällä innovatiivista ohjausalgoritmia ja modernia monitasoista IGBT-teknologiaa. Tämä innovatiivinen tuote tarjoaa luokkansa parhaan hyötysuhteen kaksoismuunnos online sekä eboost käyttötilassa. TLE-sarja kehitettiin käyttämällä GE:n Six Sigma -mallin metodologiaa varmistamaan, että tuote täyttää täysin asiakkaiden vaatimukset ja odotukset. TLE-sarjan UPS tarjoaa alansa johtavaa luotettavuutta, korkeaa hyötysuhdetta, häiriötöntä sähkönsyöttöä sekä 1.0 tehokertoimen lähdössä. Luotettavuutta voidaan lisätä edelleen asentamalla rinnakkain useita yksikköjä, jotka käyttävät GE:n ainutlaatuista RPA (Redundant Parallel Architecture) -tekniikkaa. Pitkän elinkaarensa aikana kaikki GE:n UPS-järjestelmät saavat täyden tuen huoltotiimeiltä, jotka tarjoavat ympärivuorokautista ylläpito- ja korjauspalveluja sekä koulutusta ja sovellusasiantuntemusta. Kriittisten järjestelmien käytettävyyden varmistaminen UPS Syöttää jatkuvasti laadukasta tehoa kuormalle ja antaa generaattorille riittävästi aikaa käynnistymiseen sähkökatkotilanteessa ATS Siirtää kriittiset kuormat kaikkein vakaimmalle virtalähteelle ja takaa käytettävyyden jatkuvuuden SPD Suojaa tietokoneet, palvelimet jne ylijännitteiltä, jotka tulevat verkkovirrasta ja generaattorien syötöstä Verkkovirta Varmennusgeneraattorit PSG Ohjaa generaattorin käynnistystä ja synkronisointia, varmistaen turvallisuuden ja tehokkuuden Toiminnan kannalta tärkeissä prosesseissa asiakkaat luottavat sähkönsyötön laaturatkaisujemme lisäävän kriittisten järjestelmien luotettavuutta. GE:n Critical Power -liiketoiminta tarjoaa teknologiaa, joka varmistaa ylivertaisen suorituskyvyn ja alansa johtavan energiatehokkuuden laitosten varavoiman hallinnassa. UPS-ratkaisujemme lisäksi tarjoamme generaattorien rinnankytkentäkojeistoja, automaattisia vaihtokytkimiä ja jännitepiikkien tasauslaitteita, jotka toimittavat sähkönsyöttöä tehokkaasti ja luotettavasti. 2

3 TLE-sarjan UPS kw Luokkansa paras hyötysuhde innovatiivisen teknologian avulla GE:n TLE-sarja on yksi tehokkaimmista ja luotettavimmista kolmivaiheisista UPS-järjestelmistä, joka tarjoaa luokkansa parhaan hyötysuhteen, syöttötehoa ja kriittisten laitteiden suojausta konesalien tarpeisiin. TLE-sarjan UPS-ratkaisut on suunniteltu ja optimoitu tarjoamaan korkeaa hyötysuhdetta myös alhaisilla kuormilla. TLE-sarjan UPS takaa alhaisen tulovirran harmonisen särön ja luokkansa parhaan lähdön jännitesäätelyn sekä lyhyen vasteajan. Tämä auttaa asiakkaita säästämään käyttökustannuksissa ja samalla toteuttamaan ympäristöystävällisiä ratkaisuja. Hyötysuhde ja teknologia tarjoavat alhaiset kokonaiskustannukset (TCO=Total Cost of Ownership) Korkea hyötysuhde kaksoismuunnos online jopa 96,5 % ja eboost-tilassa jopa 99 % Korkea kaksoismuunnoksen hyötysuhde tarjoaa UPS:n elinkaaren aikana merkittäviä säästöjä virrankulutuksen ja jäähdytyksen kustannuksissa jopa 2 milj. USD 6 MW:n konesalissa Puhdas tulovirta pitää syöttöverkon häiriöttömänä ja tarjoaa etuja pienentämällä suojakatkaisimen, kaapelien ja generaattorin kokoa Helpompi asennus ja konfigurointi Helppo pääsy edestä käyttöä ja huoltoa varten, vähentää huoltoon kuluvaa aikaa (MTTR=Mean Time To Repair) Vakiona sisäänrakennettu takaisinsyöttösuojaus ja ohituskytkin huoltoa varten minimoivat asennuskulut ja lisäävät turvallisuutta Pieni koko vähentää tilantarvetta Redundant Parallel Architecture (RPA) rinnankäynti tuo luotettavuutta ja redundanttisuutta, aina 6 UPSiin asti Korkea suorituskyky ja käyttöaste Parannettu lähdön suorituskyky 1.0 tehokertoimella antaa maksimaalisen hyödyn nykyaikaisille IT-kuormituksille Erinomainen dynaaminen suorituskyky ja alhainen syöttöjännitteen vääristymä Modernit diagnostiikkaominaisuudet aaltomuodon taltioinnilla ja kondensaattorien valvonnalla. Pääominaisuudet Puhdas tulovirran laatu 0,99 tehokertoimella ja <3 % THDi:llä Kaksoismuunnos -tilan hyötysuhde jopa 96,5 % Lähtövirran tehokerroin 1 Helppokäyttöinen suomenkielinen kosketusnäyttö Pieni lattiapinta-ala, energiatiheys/m2 Erittäin alhainen lähtöjännitteen vääristymä Edistyksellinen akunhallinta 3

4 Edistyksellinen energiatehokkuus GE:n TLE-sarjan UPS on yksi markkinoiden energiatehokkaimmista kaksoismuunnos UPS-järjestelmistä. Se tarjoaa maailmanluokan hyötysuhteen koko käyttökuormituksensa alueella. TLE-sarja tarjoaa jopa 96,5 % hyötysuhteen kaksoismuunnos- ja 99 % eboost-käyttötilassa. Järjestelmän tehokkuus vähentää huomattavasti käyttö- ja jäähdytyskustannuksia ja siten alentaa kokonaiskustannuksia ja parantaa sähkönsyötön tehokkuutta verrattuna tavanomaisiin UPS:eihin. Korkean hyötysuhteen TLE-sarjan UPS:n edut: Merkittävä UPS:n käyttökustannusten säästö Vähentynyt energiantarve minimoi ilmastoinnin vaatimukset Energiasäästöt vähentyneestä jäähdytystarpeesta HYÖTYSUHDE % TLE 200 kw UPS HYÖTYSUHDE TLE-sarja tarjoaa jopa 96,5 % hyötysuhteen kaksoismuunnostilassa (VFI) ja 99 % eboost-käyttötilassa tyypillinen käyttökuormitus % 50% 75% 100% KUORMA TLE VFI-tila TLE eboost-tila eboost Energiankulutus on kriittinen ongelma IT-organisaatioille, sillä konesalien energiankulutus jatkaa kasvuaan. Tavoite on vähentää kustannuksia ja pitää konesali käynnissä. IT-organisaatiot voivat vähentää energiankulutuksensa kustannuksia GE:n eboost-teknologian avulla tinkimättä järjestelmän luotettavuudesta. e = korkea hyötysuhde, jopa 99 % Boost = nopea siirto vaihtosuuntaajalle < 2ms TLE kaksoismuunnos (VFI) Tulovirta verkosta Tulovirta verkosta kuristin virran kulku tasasuuntaaja TLE eboost (VFD) virran kulku kuristin tasasuuntaaja staattinen ohitus vaihtosuuntaaja hyötysuhde 99 % staattinen ohitus vaihtosuuntaaja Vaihtovirta kriittiselle kuormalle kuorma Vaihtovirta kriittiselle kuormalle kuorma jopa 96,5 % hyötysuhde jopa 99 % hyötysuhde 4

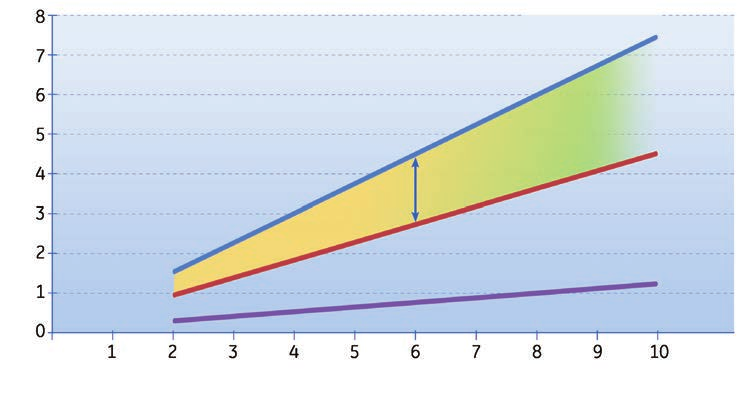

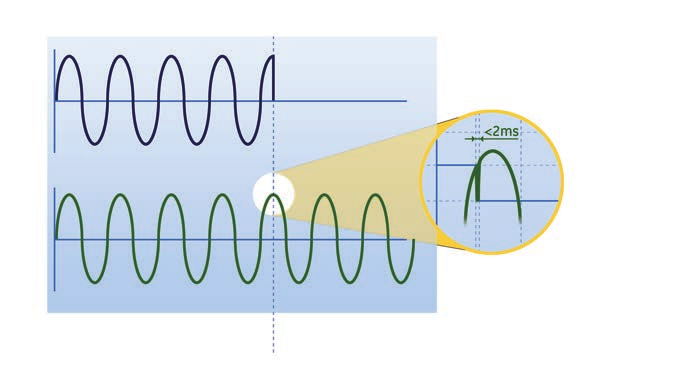

5 Korkea hyötysuhde konesalien elinkaaren kustannussäästöt 96,5 % hyötysuhteen kaksoismuunnostilassa ja 99 % hyötysuhteen eboost-käyttötilassa tarjoava TLE-sarja mahdollistaa merkittävät kustannussäästöt elinkaarensa aikana verrattuna perinteiseen muuntajattomaan UPSiin, joka toimii 94 % hyötysuhteella. Säästöt riippuvat kuormasta, sähkön hinnasta ja elinkaaren pituudesta (vuosina). 6 MW:n kuormalla TLE-sarja tarjoaa 2 milj. USD:n säästöt toimiessaan VFI-tilassa. Oletukset: Sähkön hinta = 0,10 USD /kwh Käyttötunnit/vuosi = 8760 Konfiguraatio = S+S 50 % kuormalla UPS:N ENERGIAN KOKONAISHINTA (Milj. USD) Konesalin elinkaaren kustannukset (10 vuotta) Perinteinen kaksoismuunnos UPS KUORMA (MW) 2 milj- USD säästö TLE-sarja kaksoismuunnos TLE-sarja eboost eboost-suorituskyky Tekniset tiedot Tulojännite Sähkökatko Mikäli verkkovirta katkeaa, UPS siirtää kuorman vaihtosuuntaajaan (kaksoismuuntaminen) alle 2 ms:ssa. TLE-sarjan -tuotteissa, kw moduuli- ja RPA-käytössä (RPA = Redundant Parallel Architecture): Nopea siirto vaihtosuuntaajaan: <2 ms Tulojännitealue: +/- 10 % UPS:n syöttöjännite eboost aktiivinen Siirto vaihtosuuntaajaan Erittäinen nopea siirto vaihtosuuntaajaan (< 2 ms), mikäli tulopuolen jännitteessä poikkeama tai katkos Kaksoismuunnos aktiivinen Tulotaajuusalue: +/- 3 % Hyötysuhde: jopa 99 % 5

6 Innovatiivista teknologiaa Monitasoista teknologiaa korkeampaa hyötysuhdetta varten TLE-sarjan UPS käyttää kolmitasoista teknologiaa. Tämä saa aikaan vähentyneet kytkentä- ja suodatushäviöt suhteessa tavanomaiseen kaksitasoiseen teknologiaan verrattuna. Yhdessä optimoitujen magneettisten ominaisuuksien kanssa tulos on 96,5 % hyötysuhde kaksoismuunnostilassa. Lisäksi optimoitu komponenttisuunnittelu saa aikaan häiriöttömän kommunikaation ilman ylijännitteitä, mikä puolestaan näkyy komponenttien vähentyneessä rasituksessa ja kasvaneessa luotettavuudessa. Superior Battery Management (SBM) Jokainen GE UPS sisältää vakiona ominaisuuden nimeltä Superior Battery Management (SBM), joka voidaan määrittää testaamaan säännöllisesti akkujärjestelmää ja laskemaan todellinen akun käyttöaika. Edut Toimii kaikkien akkutyyppien kanssa: märkäakut, VRLA, NiCD Ohjelmoitavien ominaisuuksien avulla käyttäjä voi valita testin tyypin ja toistojen määrän: -- Toistojen määrä voi vaihdella kerran viikossa ja kerran vuodessa välillä. -- Testin tyyppi voi vaihdella kokonaisvaltaisesta aina lyhyeen 3 minuutin purkaukseen -- Manuaalisia testejä voidaan suorittaa milloin tahansa Parannettu diagnostiikka ja luotettavuus uuden DSP-ohjauksen avulla Jokainen TLE-sarjan UPS sisältää parannetut diagnostiikkaominaisuudet uudessa FLEX DSP -ohjauspiirissä, joka tarjoaa aaltomuodon kaappauksen, diagnostiikan ja trendianalyysin. TLE-sarja on lisäksi varustettu laadukkailla komponenteilla ja seurantalaitteilla kuluvien osien, kuten tuulettimien ja kondensaattoreiden, vikojen ennakoimiseksi. Aaltomuodon kaappaus Tuuletinvian tunnistus Komponenttien elinkaaren laskurit (tuuletin ja kondensaattorit) Vaihtovirtakondensaattorien kunnon valvonta IGBT-tilan diagnostiikka Parantunut luotettavuus ja käyttöaste Erillinen syöttö ohituslogiikalle Erillinen syöttö liitettäville laitteille Redundantti logiikka ohituksen hätäkäynnistystä varten RPA-piiri sisältää vain käyttöliittymälaitteiston Varmempi RPA-tietoliikenne (Manchester-koodattu) CRC Cyclic Redundancy Check Moderni akkulaturi estää ylilatauksen Ohjelmoitava purkausjännitteen lopetus suojaa akkua liiallista purkausta vastaan Manuaalinen akun ylipurkaustesti tarjoaa akun suorituskyvyn seurantaa Teholataus sallii akkujen pikalatauksen Parannettu diagnostiikka Aaltomuodon kaappaus, diagnostiikka ja trendianalyysi Diagnostiikka huoltohenkilöstön käytettävissä 32 kanavan samanaikainen monitorointi Näytteenottotaajuus jopa 10 khz Älykäs laukaisukyky enintään 16 riippumattoman laukaisulähteen avulla kirjaamaan ainoastaan tietyt tapahtumat laukaisua edeltävällä/seuraavalla tiedonkeräysjaksolla 8 puskuria kirjaamaan enintään 8 tapahtumaa menettämättä vanhempia tapahtumia 6

7 Tulon suorituskyky Häiriötön tulo TLE-sarjan IGBT-pohjainen tasasuuntaaja ja innovatiivinen ohjausalgoritmi takaavat harmonisen kokonaisvääristymän (THDi) olevan alle 3 % ja tulon käyttävän puhdasta sinikäyrää verkosta. Tämä antaa UPS:lle tehokertoimen 0,99. Edut Järjestelmän laitteiston optimointi, esim. generaattoreita, kaapeleita ja katkaisimia ei tarvitse ylimitoittaa Ei häiriöitä läheisiin laitteisiin, eliminoi häiriöt ja katkokset järjestelmän sähkölaitteissa, välttäen lisäksi mahdolliset toimintahäiriön aiheuttamat tutkimus- ja analyysikulut Ohjelmoitava pehmokäynnistys Ohjelmoitava pehmokäynnistys sallii tasasuuntaajan käynnistyä ohjelmoitavan aikajakson kuluessa (0 15 sekuntia), eliminoiden siten syöksyvirran. Tämä ominaisuus vähentää tarvetta ylimitoittaa järjestelmän muut laitteet (generaattorit, syöttökaapelit ja katkaisijat). Lähdön suorituskyky Harmoninen kokonaissärö (THD) Vääristynyt lähtöjännitteen aaltomuoto vaikuttaa kuormitetun laitteiston toimintaan. TLE-sarjan laitteella on alhainen lähtöjännitteen THD, jopa kytkettynä 100 % epätasaisiin tai 100 % ei-lineaarisiin kuormiin. Lähdön hyötysuhde 1 TLE-sarjan 1.0 lähdön tehokerroin antaa enemmän syöttötehoa. Lähdön tehokertoimen kaavio on symmetrinen suhteessa nollaan. 100 % tehoa tehonvajausta ei tapahdu millään kuormalla. Sopii nykyaikaiseen virtalähdekäyttöön (esim. uusi palvelinsukupolvi). Transienttivaste Transienttivaste on hyvin nopea, kiitos kehittyneen ohjausalgoritmin. Tämä vähentää tarvetta ylimitoittaa UPS sovelluksiin syklisillä kuormilla. Generaattoriyhteensopivuus Ohjelmoitavat ominaisuudet, kuten vaihekulman ja jännitteen muutosnopeus, sallivat UPS:n synkronisoitua nopeasti generaattorin kanssa hätävarmennuksen aikana. TLE-sarjan sähkövirtaominaisuudet EDISTÄVÄ TEHOKERROIN 0.9 AKTIIVINEN TEHO (kw) JÄTÄTTÄVÄ TEHOKERROIN lähdön tehokerroin, täysi teho kriittiselle kuormalle ilman alenemaa. 100% % KAPASITIIVINEN VIRTA (kvar) Käytettävissä oleva virta INDUKTIVINEN VIRTA (kvar) 7

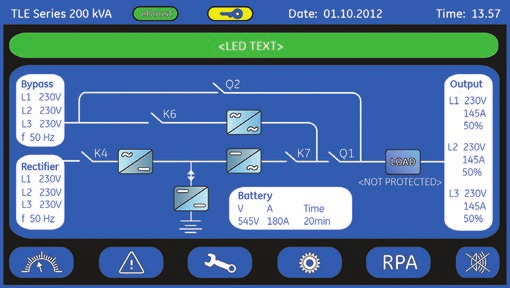

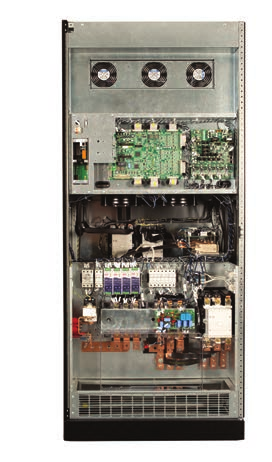

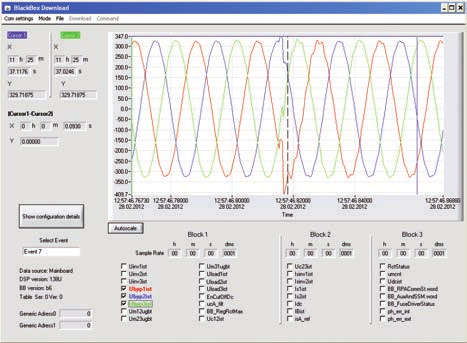

8 Edistynyt käyttöliittymä TLE-sarjan UPS on varustettu kosketusnäyttöpaneelilla, joka tarjoaa helposti luettavat tiedot UPS:n tilasta ja mittausarvoista, parametriasetuksista sekä UPS-konfiguraatiosta. Käyttäjäystävällinen näyttö sisältää seuraavat tiedot: Tulon, lähdön ja akun mittausarvot Laitteiston tilatiedot RPA-järjestelmän mittaus- ja käyttötilatiedot Eri käyttötasoja käyttäjää ja huoltoa varten Monikielinen käyttöliittymä: suomi, englanti, saksa, italia, espanja, ranska, puola, portugali, tšekki, slovakki, kiina, ruotsi, venäjä ja hollanti. TLE-sarjan helppo asennus ja huollettavuus Käyttö etupuolelta TLE-sarja on suunniteltu huollettavaksi edestä kaikkien kriittisten komponenttien osalta, mikä vähentää keskimääräistä huoltoaikaa (MTTR). Modulaarinen ja ulosvedettävä rakenne Kaikki TLE-sarjan laitteet on suunniteltu ulosvedettävin modulaarisin rakentein nopeaa ylläpitoa ja huoltoa varten. Parannettu diagnostiikka TLE-sarjan diagnostiikkaominaisuudet sallivat eri aaltomuotojen tallennuksen ja lisäksi tarjoavat tuuletinvian tunnistuksen sekä varoituksen kondensaattorien käyttöiästä. Nämä parantavat UPS:n käytettävyyttä ja parantavat ennaltaehkäisevää kunnossapitoa. Turva- ja huolto-ominaisuudet vakiona TLE-sarjan UPS sisältää vakiona sisäänrakennetun takaisinsyöttösuojauksen sekä huolto-ohituskytkimen (vakiona mallissa TLE kw), jolla vältetään kytkimien ja katkaisimien ulkoinen asennus keskuksiin huollon ajaksi. Laadukas huoltopalvelu Edustitpa suurta yritystä, jolla on useita toimipaikkoja, tai olitpa yhdessä toimipaikassa toimiva pienyrittäjä, GE tarjoaa sinulle jatkuvan häiriöttömän sähkönsyötön liiketoimintasi pyörittämistä varten. GE:llä on paikallistoimistoja useissa maissa eri puolilla maailmaa sekä lisäksi verkosto valittuja liikekumppaneita, joiden myyntihenkilöstö ja huoltoinsinöörit yhdistävät ratkaisujemme asiantuntemuksensa paikallisten markkinaolojen tuntemukseen. GE:n huolto ja valtuutetut huoltoa tarjoavat liikekumppanit, joita on yli 100 maassa eri puolilla maailmaa, käyttävät kaiken tämän asiantuntemuksen ja osaamisen muokkaamaan GE:n tuotteet ja palvelut täsmälleen asiakkaidensa tarpeiden mukaisiksi. OnSite huolto ja päivystys 24x7 Huoltosopimukset Varaosat ja korjaukset Tuki ja etävalvonta Puhelintuki 8

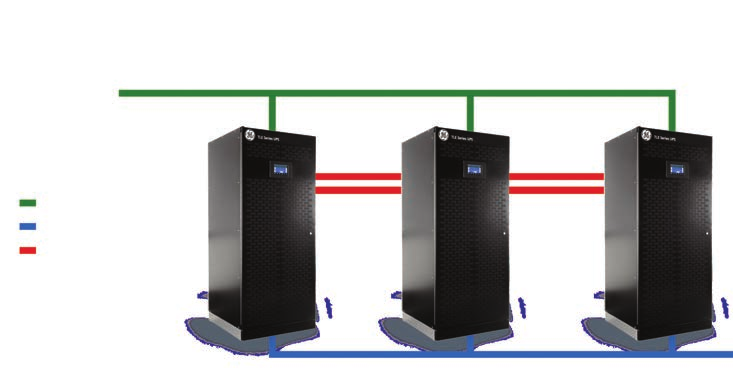

9 Redundant Parallel Architecture (RPA) -rinnankäyntijärjestelmä GE tarjoaa RPA:n, ainutlaatuisen teknologian, jonka avulla voidaan asentaa rinnakkain UPS-laitteita aidosti redundanttisesti eliminoimalla kaikki yksittäiset vikaantumiskohdat. RPA tarjoaa skaalautuvan rinnakkaisen tekniikan, joka vähentää käytön vaatimaa tilaa ja lisää järjestelmän luotettavuutta eliminoimalla ulkoisten rinnakkaislaitteiden ja -kaappien tarpeen (keskitetty ohitus ja pääohjaus). Yksi järjestelmän UPS-laitteista ottaa älykkäästi johtoroolin ja muut UPS-laitteet saavat pääsyn kaikkiin ohjausparametreihin. Jos jokin UPS ei toimi, kuorma jaetaan automaattisesti muiden kesken. Jos johtavaan UPS:ään tulee vika, toinen UPS ottaa automaattisesti johtoroolin. GE:n RPA-teknologia toteutetaan jakamalla ohjauselektroniikka kunkin järjestelmässä olevien UPS-laitteiden kesken. RPA TM -järjestelmän edut Ei yksittäisiä vikaantumiskohtia RPA-järjestelmä tarjoaa täyden rinnankäynnin kaikille toiminnan kriittisille komponenteille, sallii jopa 6 yksikön rinnakkaisliitännän kuormituskapasiteetin tai redundanttisuuden lisäämiseksi. Ohituksen toimintamalli Takaa erinomaisen lähtöjännitteen säätelyn rinnan olevien laitteiden välillä ja avustaa ohitustoiminnassa (saatavana vain eboost-yksikköön kva). Skaalautuva ja modulaarinen Järjestelmää on helppo laajentaa korkeamman kapasiteetin ja redundanttisuuden saamiseksi keskeyttämättä kriittisiä kuormia tai siirtoa ohitukselle. Kahdennettu tietoliikenne Kahdennettu nopea väylä ja ohjauselektroniikka antavat korkean järjestelmäluotettavuuden. Jaettu ohjauslogiikka Kukin RPA-järjestelmän laite sisältää oman käyttöohjaimensa. Joka laite viestii jatkuvasti muiden kanssa koko järjestelmän hallitsemiseksi. Järjestelmän huolto jännitteellisenä N+1 järjestelmä sallii ylläpidon missä tahansa järjestelmän yksittäisessä laitteessa toisten laitteiden syöttäessä kuormaa. Jaksottainen pehmokäynnistys Tarjoaa kunkin laitteen jaksottaisen pehmokäynnistyksen vähentämään äkillistä kuormitusta tulon syöttöjohdoissa verkkovirran palautumisen aikana. Tämä auttaa välttämään generaattorin sekä johtojen ja sulakkeiden ylimitoituksen. RPA-kaapelin pituus UPS-laitteen tulo- ja lähtökaapelin pituuden vaihtelu on enintään 10 % laitteiden välillä. eboost-teknologian avulla tämän kaapelin pituus kasvaa laitteiden välillä. Pienempi tilantarve RPA mahdollistaa toiminnan ilman keskitettyä ohjausta ja ulkoisen staattisen ohituksen kaappia. GE:n RPA TM -järjestelmä RPA TM -vakiokonfiguraatio: Aito redundanttisuus hajautetun ohjauksen ja ohituksen kanssa UPS 2 UPS 1 UPS 3 Konfiguroitavissa enintään 6 yksikköä rinnakkain Laajennus tulevaisuudessa Turvallinen ja luotettava virtalähde Redundanttinen tietoliikenneväylä Verkkovirta Kriittinen kuorma Redundanttinen kommunikaatioväylä Helppo asentaa ja ylläpitää Helppo järjestelmän laajennus/ supistus Huolto ilman kuorman keskeytyksiä. 9

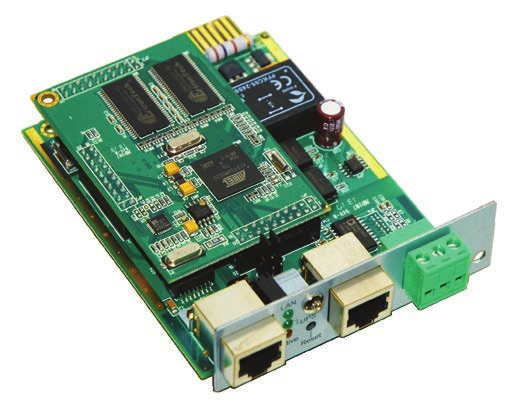

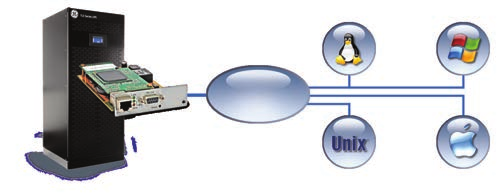

10 Ohjelmisto- ja liitettävyysratkaisut Suojausohjelmisto GE:n tietosuojausohjelmisto voi kommunikoida UPS:n kanssa RS-232-, USB- tai SNMP-väylän kautta tilatietoja ja mittausarvoja. Kriittisessä tilassa (akkukäyttöaika, jäljellä oleva akun autonomiaaika, tai akun virta loppumassa) ohjelmisto käynnistää hallitun sammutuksen. LAN-kytkin Linux Windows Edistynyt hälytysten hallintajärjestelmä tarjoaa mahdollisuuden käynnistää sovelluksia, lähettää viestejä ja sähköpostia jokaisesta tulevasta tai kuitatusta hälytyksestä. Unix Apple Etäseuranta ja diagnostiikka GE-etäseurantaratkaisu on milloin tahansa ja missä tahansa -konsepti UPS:n tilan seurannassa ja ilmoituksissa, joka tukee kaikkia GE:n UPS-tuotemallistoja. Hälytykset sähköposteina ja tekstiviesteinä sekä pääsy verkon kautta laitetietoihin mahdollistavat käyttäjälle oikea-aikaiset päätökset kriittisissä tilanteissa. Kattavan tiedonkeräyksen ja analyysin avulla se parantaa diagnostiikkakykyä ja tehostaa reagointiaikaa. Ympärivuorokautinen etäpääsy UPS-tietoihin käyttäen normaalia verkkoselainta konesali Automaattinen hälytys tapahtuman varalta välittömästi matkapuhelimeen tai sähköpostiin palomuuri internet Säännölliset käyttöraportit tiedoilla kriittisestä datasta Ennaltaehkäisevät tiedot käyttäen PMAD (Preventative Maintenance & Advanced Diagnostics) SMS Vähentää ylimääräisiä toimenpiteitä ja huoltokäynteja. Liitettävyys Optiona saatavilla oleva SNMP-verkkokortti (SNMP = Standard Network Management Protocol) mahdollistaa UPSn kommunikoinnin LAN-verkossa tai rajapinnan kautta tärkeimpien kiinteistönhallintajärjestelmien (BMS = Building Management System) kanssa. Yhdistää verkkopalvelimen UPS-seurantaan LAN-verkon kautta, mahdollistaa palvelimien alasajon kriittisissä UPS-hälytyksissä ja toimii Modbus TCP-muuntimena (myös Modbus RTU 485). 10

11 Tekniset tiedot Lähtötehot ja Lähtöteholuokitus (kva) tehokerroin Lähtöteholuokitus (kw) Lähtövirran tehokerroin 1 Energian Hyötysuhde 96,5 % käyttö Hyötysuhde (eboost-tila, optio) 99 % (optio) Teknologia Tasasuuntaustekniikka IGBT-teknologia RPA rinnankäynti Enintään 6 yksikköä Mitat ja Mitat (l), mm paino Mitat (s x k), mm 865 x 1905 Paino (kg) Tulo Jännitealue Vac Taajuusalue Hz Tulon tehokerroin 0.99 Harmoninen särö THD < 3 % Lähtö Jännite 3 x 380/400/415 Vac, käyttäjän valittavissa Taajuus 50/60 Hz Jännitteen THD lineaarisella kuormalla < 1,5 % Jännitteen THD ei-lineaarisella kuormalla < 5 % Staattinen jännitteensäätely < +/- 1 % Topologia VFI (Voltage Frequency Independent) standardin IEC mukaan Yleistä Suojausluokka IP 20 Ympäristön käyttölämpötila 0 C - 40 C Käyttötilat Kaksoismuunnos, automaattinen ohitus, eboost-tila, taajuusmuuttaja, RPA Standardit CE-merkki, IEC , IEC , IEC , IEC Turvastandardit EN/IEC EMC Standardit EN/IEC Väri RAL 9005, musta Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta UPS-lohkokaavio Ohituksen syöttö Tasasuuntaajan syöttö Manuaalinen ohitus Automaattinen ohitus K6 Q2 K4 K7 Q1 SSM Tasasuuntaaja Vaihtosuuntaaja Kuorma Akkulaturi Sisäänrakennettu vakiona Vakiona takaisinsyötön suoja Ohitus huoltoa varten integroituna (malli TLE kw) Optiot 1. eboost-käyttötila 2. RPA-kitti (Redundant Parallel Architecture) CB3 (Lisävaruste) Ulkoinen akku TLES_ _S1_Block diagram_gb_01 3. Virtalähde 24Vdc 4. Ylijännitesuojaus 11
