RM2265. Rotaatiomikrotomi. Käyttöohje
|
|
- Maija-Leena Niemi
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

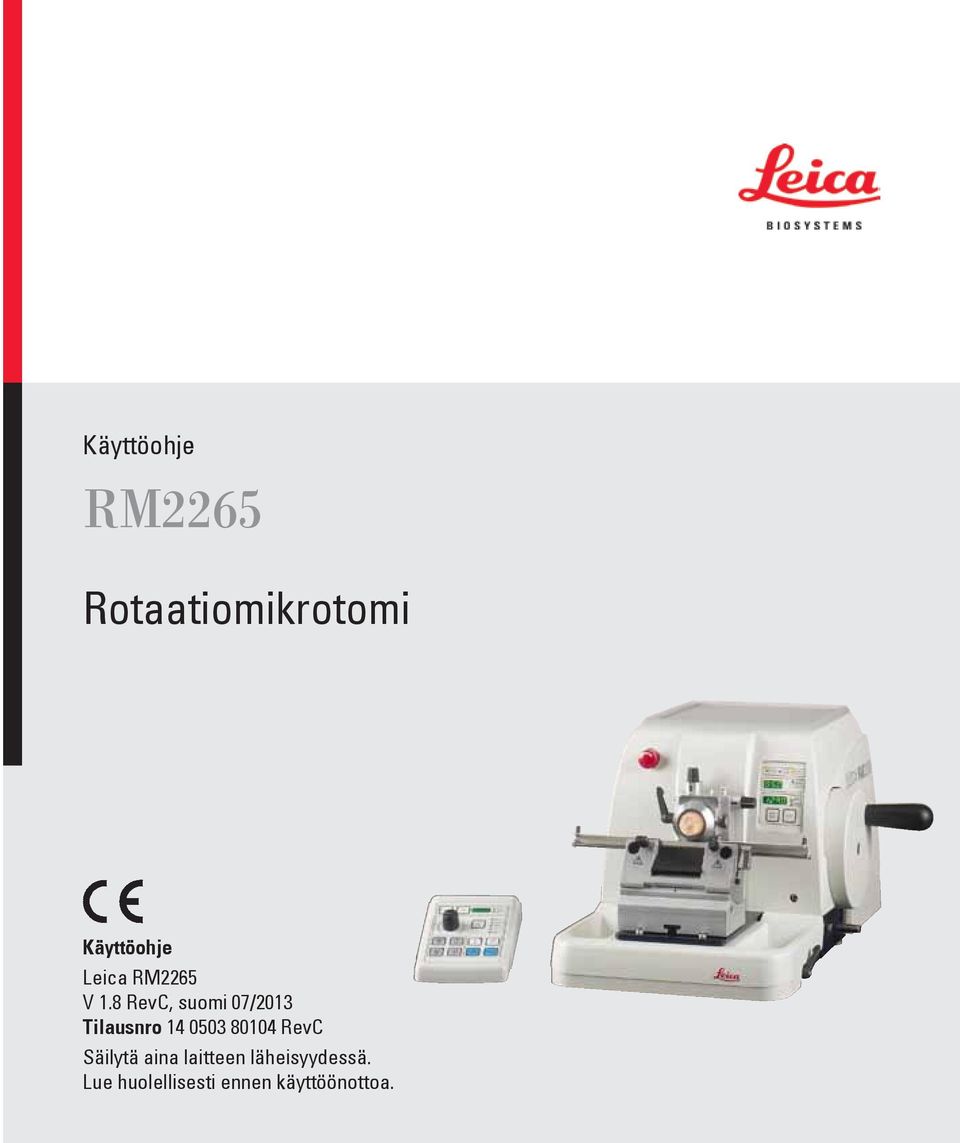

1 Käyttöohje RM2265 Rotaatiomikrotomi Käyttöohje Leica RM2265 V 1.8 RevC, suomi 07/2013 Tilausnro RevC Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa.
2
3 HUOM Tässä käyttöohjeessa mainitut tiedot, luvut, ohjeet ja arviot vastaavat perusteellisen selvityksemme mukaan tällä hetkellä ajankohtaista tieteen ja tekniikan tasoa. Emme ole velvollisia päivittämään käsikirjaa säännöllisin välein vastaamaan uusinta teknistä kehitystä ja toimittamaan asiakkaillemme tämän käyttöohjeen täydennyksiä, päivityksiä jne. Leica ei vastaa kunkin maan oikeusjärjestelmän sallimissa rajoissa tähän käsikirjaan sisältyvistä virheellisistä tiedoista, piirroksista, teknisistä kuvista jne. Erityisesti Leica ei vastaa millään tavoin omaisuusvahingoista tai muista seurausvahingoista, jotka liittyvät tässä käsikirjassa annettujen ohjeiden tai muiden tietojen seuraamiseen. Tämän käyttöohjeen tietoja, piirustuksia, kuvia ja muita sisällöllisiä ja teknisiä tietoja ei tule pitää tuotteittemme taattuina ominaisuuksina. Takaamme tuotteittemme ominaisuudet vain siten, kun sopimuksessa meidän ja asiakkaamme välillä on määritelty. Leica pidättää itsellään oikeuden tehdä muutoksia tekniseen spesifikaatioon ja tuotantoprosessiin ilmoittamatta siitä etukäteen. Vain siten jatkuvat tekniset ja tuotantotekniset parannukset ovat mahdollisia. Tämän dokumentaation tekijäinoikeudet on suojattu. Kaikki oikeudet ovat Leica Biosystems Nussloch GmbH:n hallussa. Tekstin ja kuvien (myös niiden osien) monistaminen painamalla, valokopioimalla, mikrofilmille tallentamalla, web cam -menetelmällä tai muilla menetelmillä - kaikki elektroniset järjestelmät ja mediat mukaanluettuna - edellyttää Leica Biosystems Nussloch GmbH:n nimenomaista etukäteistä kirjallista lupaa. Sarjanumero ja valmistusvuosi on merkitty laitteessa olevaan tyyppikilpeen. Leica Biosystems Nussloch GmbH Leica Biosystems Nussloch GmbH Heidelberger Str D Nussloch Saksa Puhelin: Telefaksi: Internet: Tilauksesta valmistanut Leica Microsystems Ltd. Shanghai Leica RM2265 1

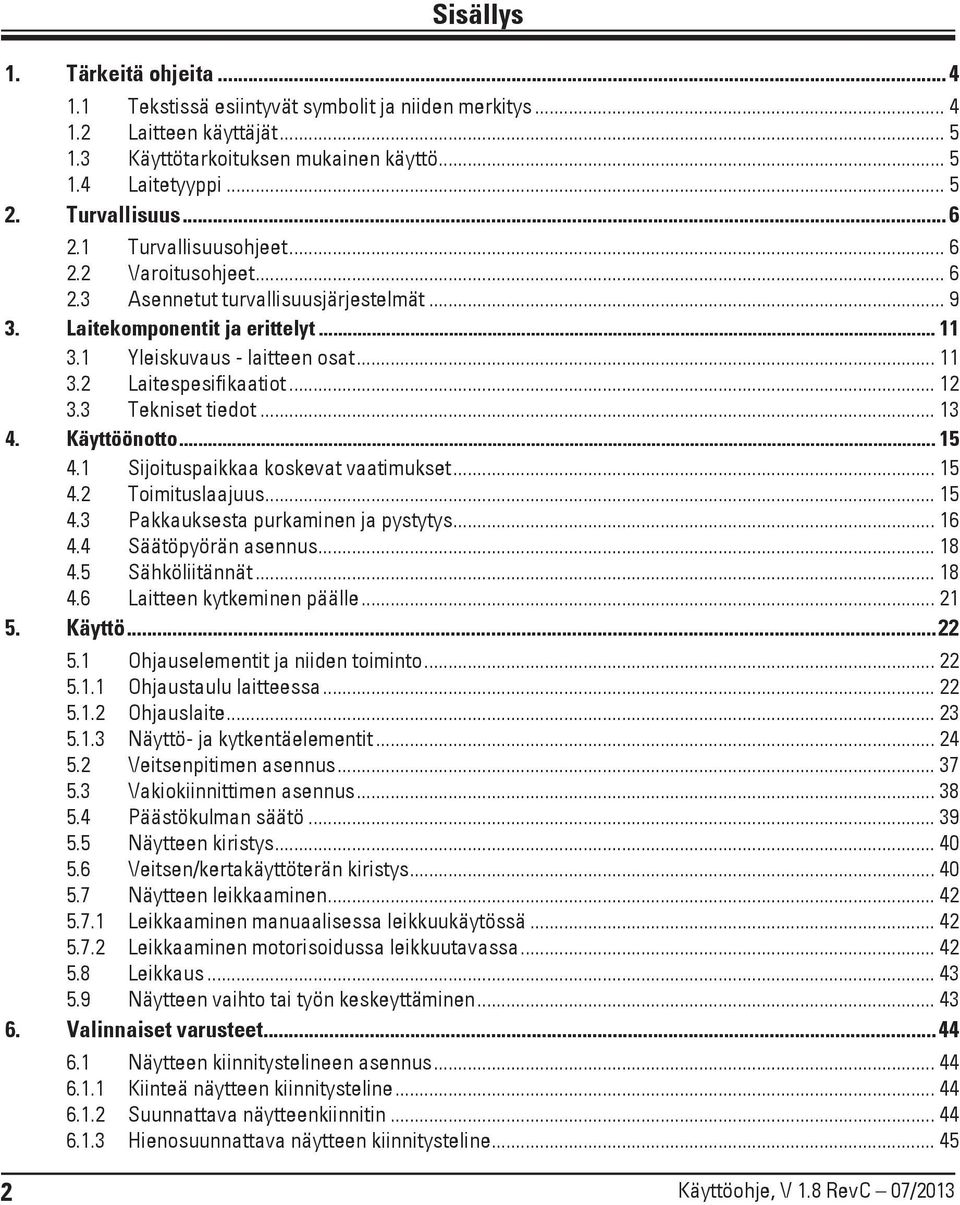

4 Sisällys 1. Tärkeitä ohjeita Tekstissä esiintyvät symbolit ja niiden merkitys Laitteen käyttäjät Käyttötarkoituksen mukainen käyttö Laitetyyppi Turvallisuus Turvallisuusohjeet Varoitusohjeet Asennetut turvallisuusjärjestelmät Laitekomponentit ja erittelyt Yleiskuvaus - laitteen osat Laitespesifikaatiot Tekniset tiedot Käyttöönotto Sijoituspaikkaa koskevat vaatimukset Toimituslaajuus Pakkauksesta purkaminen ja pystytys Säätöpyörän asennus Sähköliitännät Laitteen kytkeminen päälle Käyttö Ohjauselementit ja niiden toiminto Ohjaustaulu laitteessa Ohjauslaite Näyttö- ja kytkentäelementit Veitsenpitimen asennus Vakiokiinnittimen asennus Päästökulman säätö Näytteen kiristys Veitsen/kertakäyttöterän kiristys Näytteen leikkaaminen Leikkaaminen manuaalisessa leikkuukäytössä Leikkaaminen motorisoidussa leikkuutavassa Leikkaus Näytteen vaihto tai työn keskeyttäminen Valinnaiset varusteet Näytteen kiinnitystelineen asennus Kiinteä näytteen kiinnitysteline Suunnattava näytteenkiinnitin Hienosuunnattava näytteen kiinnitysteline Käyttöohje, V 1.8 RevC 07/2013

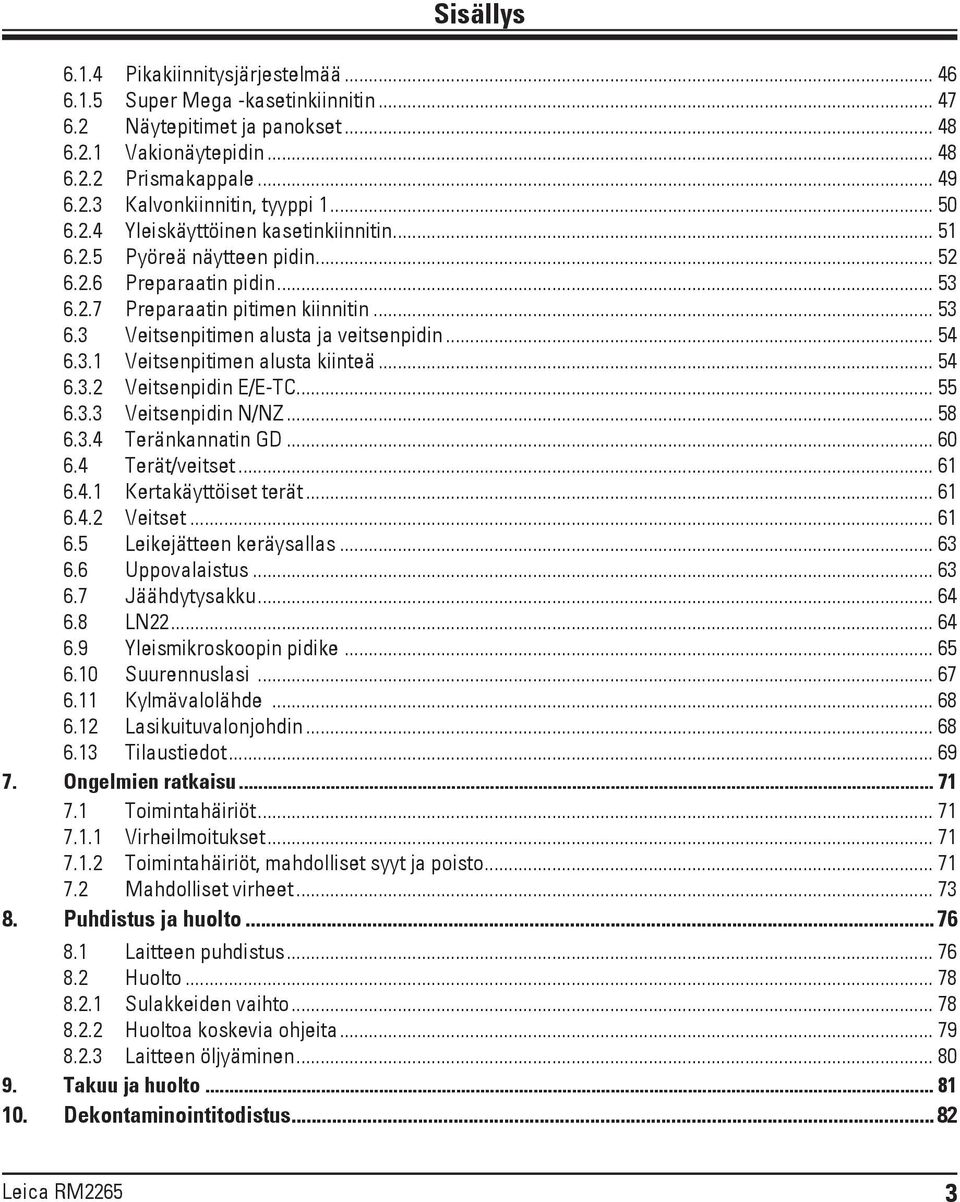

5 Sisällys Pikakiinnitysjärjestelmää Super Mega -kasetinkiinnitin Näytepitimet ja panokset Vakionäytepidin Prismakappale Kalvonkiinnitin, tyyppi Yleiskäyttöinen kasetinkiinnitin Pyöreä näytteen pidin Preparaatin pidin Preparaatin pitimen kiinnitin Veitsenpitimen alusta ja veitsenpidin Veitsenpitimen alusta kiinteä Veitsenpidin E/E-TC Veitsenpidin N/NZ Teränkannatin GD Terät/veitset Kertakäyttöiset terät Veitset Leikejätteen keräysallas Uppovalaistus Jäähdytysakku LN Yleismikroskoopin pidike Suurennuslasi Kylmävalolähde Lasikuituvalonjohdin Tilaustiedot Ongelmien ratkaisu Toimintahäiriöt Virheilmoitukset Toimintahäiriöt, mahdolliset syyt ja poisto Mahdolliset virheet Puhdistus ja huolto Laitteen puhdistus Huolto Sulakkeiden vaihto Huoltoa koskevia ohjeita Laitteen öljyäminen Takuu ja huolto Dekontaminointitodistus...82 Leica RM2265 3

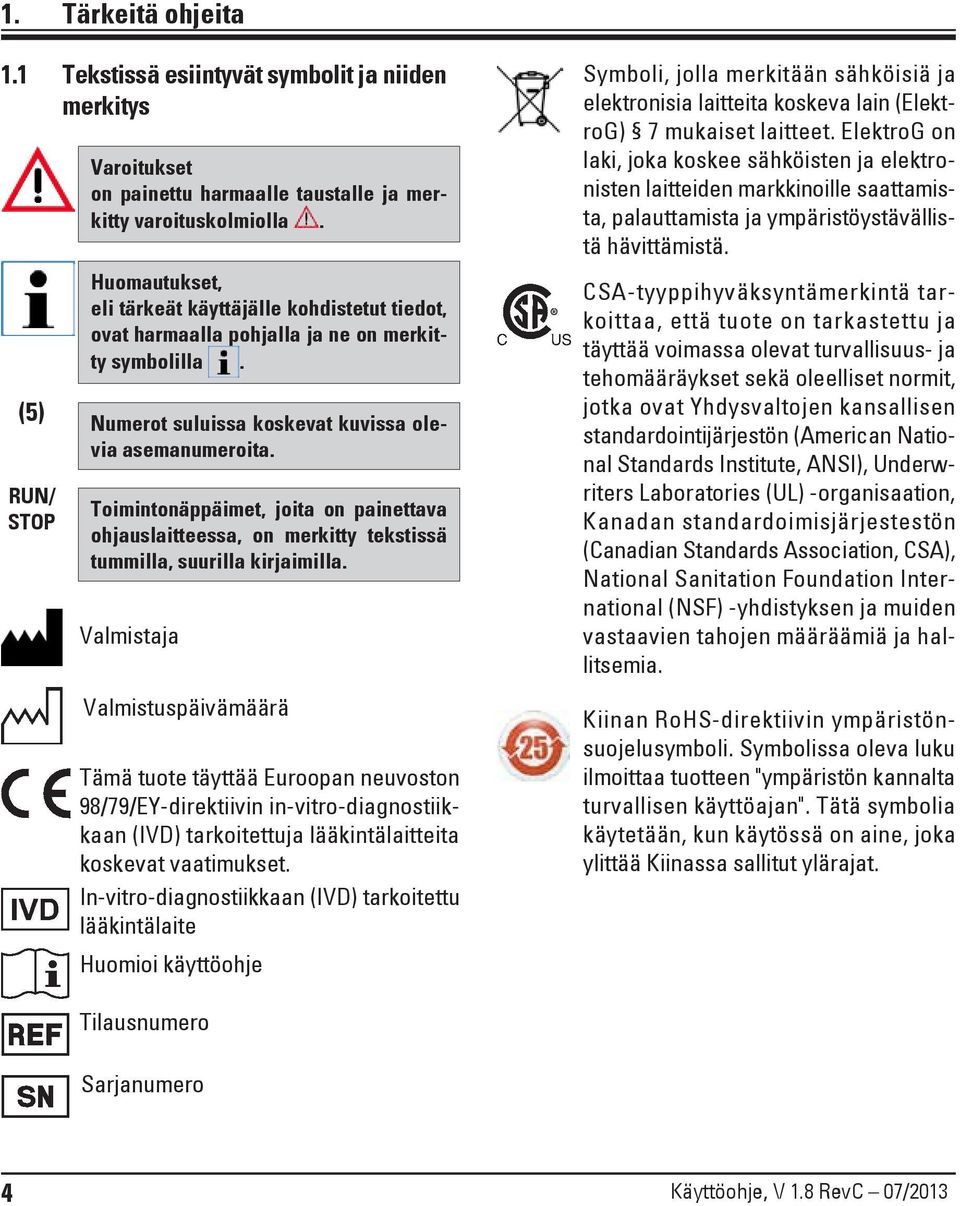

6 1. Tärkeitä ohjeita 1.1 Tekstissä esiintyvät symbolit ja niiden merkitys (5) RUN/ STOP Varoitukset on painettu harmaalle taustalle ja merkitty varoituskolmiolla. Huomautukset, eli tärkeät käyttäjälle kohdistetut tiedot, ovat harmaalla pohjalla ja ne on merkitty symbolilla. Numerot suluissa koskevat kuvissa olevia asemanumeroita. Toimintonäppäimet, joita on painettava ohjauslaitteessa, on merkitty tekstissä tummilla, suurilla kirjaimilla. Valmistaja Valmistuspäivämäärä Tämä tuote täyttää Euroopan neuvoston 98/79/EY-direktiivin in-vitro-diagnostiikkaan (IVD) tarkoitettuja lääkintälaitteita koskevat vaatimukset. In-vitro-diagnostiikkaan (IVD) tarkoitettu lääkintälaite Huomioi käyttöohje Symboli, jolla merkitään sähköisiä ja elektronisia laitteita koskeva lain (ElektroG) 7 mukaiset laitteet. ElektroG on laki, joka koskee sähköisten ja elektronisten laitteiden markkinoille saattamista, palauttamista ja ympäristöystävällistä hävittämistä. CSA-tyyppihyväksyntämerkintä tarkoittaa, että tuote on tarkastettu ja täyttää voimassa olevat turvallisuus- ja tehomääräykset sekä oleelliset normit, jotka ovat Yhdysvaltojen kansallisen standardointijärjestön (American National Standards Institute, ANSI), Underwriters Laboratories (UL) -organisaation, Kanadan standardoimisjärjestestön (Canadian Standards Association, CSA), National Sanitation Foundation International (NSF) -yhdistyksen ja muiden vastaavien tahojen määräämiä ja hallitsemia. Kiinan RoHS-direktiivin ympäristönsuojelusymboli. Symbolissa oleva luku ilmoittaa tuotteen "ympäristön kannalta turvallisen käyttöajan". Tätä symbolia käytetään, kun käytössä on aine, joka ylittää Kiinassa sallitut ylärajat. Tilausnumero Sarjanumero 4 Käyttöohje, V 1.8 RevC 07/2013
7 1. Tärkeitä ohjeita 1.2 Laitteen käyttäjät Leica RM2265:n käyttö on sallittu vain koulutetuille ammattihenkilöille. Käyttäjä saa aloittaa työskentelyn laitteella vasta, kun hän on lukenut huolellisesti tämän käyttöohjeen ja on tutustunut laitteen kaikkiin teknisiin yksityiskohtiin. 1.4 Laitetyyppi Kaikki tämän käyttöohjeen sisältämät tiedot koskevat ainoastaan kansilehdellä ilmoitettua laitetyyppiä. Laitteen vasemmalle puolelle on kiinnitetty tyyppikilpi, johon on merkitty laitteen sarjanumero (tämä kuva on vain esimerkki). 1.3 Käyttötarkoituksen mukainen käyttö Leica RM2265 on täysin automaattinen, motorisoitu rotaatiomikrotomi, jossa on erillinen ohjauslaite, jolla voidaan valmistaa ohuita leikkeitä eri kovuuksisista näytteistä käytettäväksi tavallisissa ja tutkimuslaboratorioissa biologian, lääketieteen ja teollisuuden alueilla. Se sopii pehmeän parafiinin sekä kovien näytteiden leikkaamiseen, mikäli ne sopivat motorisoituun/käsin suoritettavaan leikkaukseen. Leica RM2265 soveltuu myös IVD (In-vitro) -diagnostiikkaan. Kuva 1 Laitteen kaikenlainen muu käyttö on kielletty! Leica RM2265 5
8 2. Turvallisuus Noudata ehdottomasti tämän luvun turvallisuutta ja vaaroja koskevia ohjeita. Lue ne, vaikka jo oletkin tutustunut Leica-laitteen käsittelyyn ja käyttöön. 2.1 Turvallisuusohjeet Tämä käyttöohje sisältää tärkeitä laitteen käyttöturvallisuutta ja kunnossapitoa koskevia ohjeita. Se on olennainen osa laitetta ja on ennen käyttöönottoa ja käyttöä luettava huolellisesti. Käyttöohjetta on säilytettävä laitteen läheisyydessä. Käyttöohjeita on täydennettävä ohjeilla, jotka ovat välttämättömiä käyttömaassa voimassa olevien kansallisten tapaturmantorjuntaa ja ympäristönsuojelua koskevien määräysten mukaisesti. Tämä laite on rakennettu ja tarkastettu sähköisten mittaus-, ohjaus-, säätö- ja laboratoriolaitteiden turvamääräysten mukaisesti. Turvallisen tilan ja vaarattoman käytön varmistamiseksi käyttäjän on noudatettava kaikkia tässä käyttöohjeessa mainittuja ohjeita ja varoituksia. Tiedot sovelletuista normeista löytyvät CE-vaatimustenmukaisuusvakuutuksesta internetistä osoitteesta: Laitteen ja tarvikkeiden suojalaitteita ei saa poistaa eikä muuttaa. Laitteen saa avata ja korjata ainoastaan Leican valtuuttama huoltoteknikko. 2.2 Varoitusohjeet Varolaitteet, jotka valmistaja on asentanut tähän laitteeseen, ovat vain tapaturmantorjunnan perustana. Tapaturmavapaan työnkulun päävastuu on ennen kaikkea yrittäjällä, jonka käytössä laite on, sekä hänen nimittämillään henkilöillä, jotka käyttävät, huoltavat tai puhdistavat laitetta. Laitteen virheettömän toiminnan takaamiseksi on huomioitava seuraavat huomautukset ja varoitukset. 6 Käyttöohje, V 1.8 RevC 07/2013
9 2. Turvallisuus Varoitusohjeet - turvallisuusohjeet itse laitteessa Laitteeseen varoituskolmiolla merkityt turvallisuutta koskevat ohjeet tarkoittavat, että laitteen käytön tai kyseisten osien vaihdon yhteydessä on noudatettava käyttöohjeessa kuvattuja vaiheita. Ohjeiden noudattamatta jättäminen voi johtaa onnettomuuksiin, loukkaantumisiin ja/tai laitteen/varusteen vikoihin. Varoitusohjeet - kuljetus ja asennus Kun laite on purettu pois pakkauksesta, sitä saa kuljettaa ainoastaan pystyasennossa. Älä nosta laitetta säätöpyöristä tai kasetinkiinnittimestä. Poista leikejätteen keräysallas aina ennen laitteen kuljetusta. Huomio! Jännitteenvalitsin on säädetty tehtaalla. Tarkasta ennen laitteen liittämistä verkkojännitteeseen, vastaako säätö laboratorion sähköliitäntäarvoja! Verkkopistokeholkki on suljettu teipillä, jossa lukee säädetty jännite! Jännitteenvalitsimen väärä säätö voi aiheuttaa vakavia vahinkoja laitteessa! Jännitteenvalitsinta säädettäessä laite ei saa olla virtaverkossa kiinni! Liitä laite ainoastaan sen mukana toimitetulla verkkojohdolla maadoitettuun verkkopistorasiaan. Suojavaikutusta ei saa poistaa käyttämällä jatkojohtoa, jossa ei ole suojamaadoitusjohdinta. Laitteen käyttö on mahdollista vain asennetulla sokkopistokkeella tai jalkakytkimellä (lisävaruste). Jos laitteen päällekytkennän jälkeen kuuluu merkkiääni (jatkuva piippaus), on tarkistettava käyttöelementtien oikea liitäntä. Käyttö räjähdysvaarallisissa tiloissa ei ole sallittu. Säilytyspaikan ja käyttöpaikan väliset äärimmäiset lämpötilan vaihtelut sekä suuri kosteus saattavat johtaa kondensaation syntymiseen. Tässä tapauksessa on odotettava vähintään kaksi tuntia, ennen kuin laite kytketään päälle. Laite voi vioittua, jos ei odoteta tarpeeksi kauan. Laitteen ja tarvikkeiden suojalaitteita ei saa poistaa eikä muuttaa. Henkilökohtaiset suojatoimenpiteet Mikrotomeilla työskentely vaatii aina henkilökohtaisiin suojatoimenpiteisiin ryhtymistä. On ehdottomasti käytettävä suojakenkiä, suojakäsineitä, suunsuojusta ja suojalaseja. Leica RM2265 7
10 2. Turvallisuus Varoitusohjeet - työskentely laitteella Ole varovainen käsitellessäsi mikrotomin veitsiä ja kertakäyttöteriä. Leikkuuterä on äärimmäisen terävä ja voi johtaa pahoihin loukkaantumisiin! Poista veitsi/terä aina ennen veitsenpitimen irrottamista. Säilytä käytöstä poissa olevaa veistä aina veitsikotelossa! Älä laske veistä kädestäsi leikkuuterä ylöspäin äläkä koskaan yritä ottaa putoavaa veistä kiinni! Kiiinnitä aina ensin näyte ja SEN JÄLKEEN veitsi tai terä paikalleen. Säätöpyörä on lukittava ja veitsi/terä on peitettävä sormisuojuksella ennen jokaista veistä/ terää tai näytepidintä koskevaa käsittelyä, ennen näytteen vaihtoa ja työskentelyyn tulevia taukoja! Käännä säätöpyörää AINA myötäpäivään, muuten jarru ei toimi asianmukaisesti. Ryhdy hauraita näytteitä leikattaessa aina soveltuviin suojatoimenpiteisiin! Sirpaleiden vaara! Laitteen sisäosiin ei töiden yhteydessä saa päästä nestettä! Älä suorita näytteen asettamista sisäänvetovaiheessa. Näytettä siirretään ennen seuraavaa leikkausta PLUS-sisäänvetoarvolla asetetun leikepaksuuden verran. Siitä syntyy vaara, että näyte ja veitsi vaurioituvat! Säätöpyörän on motorisoidussa leikkuussa aina oltava keskiöity. Älä koske liikkuvaan säätöpyörään - säätöpyörän pysäytys voi johtaa loukkaantumisiin. Tarkista ennen leikkaamisen aloittamista, että näyte on hyvin kiinni näytteen kiinnittimessä - näyte voi vioittua, jos et noudata tätä ohjetta. Varoitusohjeet - huolto ja puhdistus Ainoastaan valtuutetut huoltoteknikot saavat avata huolto- ja korjaustöitä varten. Kytke laite pois päältä aina ennen puhdistustöitä, irrota verkkopistoke, poista veitsenpidin kokonaan ja puhdista se erikseen. Poista terä aina ennen veitsenpitimen irrottamista. Laita säätöpyörän lukitus päälle aina ennen puhdistustöitä! Älä käytä puhdistukseen asetoni- ja ksyleenipitoisia liuottimia! Puhdistuksen yhteydessä laitteen sisäosiin ei saa päästä nestettä! Laitteen on oltava täysin kuiva, ennen kuin se kytketään uudelleen päälle! Noudata valmistajan turvallisuusmääräyksiä ja laboratorion määräyksiä käsitellessäsi puhdistusaineita! Kytke laite pois päältä virtakytkimellä ja ota pistoke pois pistorasiasta, ennen kuin vaihdat sulakkeet! Älä missään tapauksessa käytä muunlaisia kuin tehtaalla asennettuja sulakkeita! Arvot löytyvät luvusta "Tekniset tiedot". 8 Käyttöohje, V 1.8 RevC 07/2013
11 2.3 Asennetut turvallisuusjärjestelmät 1 2 HÄTÄ-SEIS-toiminto 2. Turvallisuus HÄTÄ-SEIS-toiminto aktivoidaan mikrotomin etuosan vasemmassa yläreunassa olevalla HÄTÄ-SEIS-painikkeella (1). Leikkuumoottori pysähtyy välittömästi, kun on painettu HÄTÄ- SEIS -painiketta. Laitteen ohjaustaulun E-STOP (2) -kentän punainen LED syttyy ja ilmoittaa hätä-seis-toiminnon olevan aktivoitu. Deaktivoi toiminto kiertämällä HÄTÄ-SEIS -painiketta nuolen suuntaan. 5 Kuva 2 Säätöpyörän lukitus (manuaalinen käyttö) Lukitse painamalla vipua (5) ulospäin ja käännä säätöpyörää hitaasti eteenpäin, kunnes se lukkiutuu tarkalleen kello 12 asentoon. LED (4) näytössä LOCK syttyy Huomio! Vipua (5) ei koskaan saa painaa motorisoidun leikkauksen yhteydessä. Vipu 2 4 Kuva 3 Säätöpyörä voidaan pysäyttää mihin tahansa asentoon vivulla (3) mikrotomin alustan oikealla puolella. Jarruta vetämällä vipu voimakkaasti eteen. Vapauta säätöpyörän jarru työntämällä vipu (3) takaisin lähtöasemaan. Tärkeää! Keltainen LED (4) M-STOP-kentässä ilmoittaa nyt, että laitteen käynnistäminen ei ole mahdollista. Se ei viittaa rittävään säätöpyörän jarrutukseen. Vipu (3) on vedettävä voimakkaasti kokonaan eteen, jotta säätöpyörä jarrutettaisiin. Säätöjarrun lukitus on varmaa vain, kun vipu (5) on klo 12 asennossa. Leica RM2265 9
12 2. Turvallisuus Säätöpyörän keskiöinti Kuva 4 Turvallisuussyistä säätöpyörän on motorisoidussa leikkuussa aina oltava keskiöity. Aktivoi säätöpyörän lukitus. Suorita keskiöinti vetämällä kahvaa (6) kevyesti ulospäin ja kääntämällä sitä säätöpyörän keskikohtaan (12) (kuva 4). Kun päästät irti kahvasta, se lukittuu paikoilleen Sormisuojus veitsenpitimessä Jokaisessa veitsenpitimessä on kiinteästi asennettu sormisuojus (8, 9). Siten terä voidaan peittää kokonaan jokaisessa veitsen/terän asennossa. Veitsenpidin N/NZ Veitsenpitimen N/NZ sormisuojuksessa (8) on kahvat (7) sen siirtämiseksi (kuva 5). Peitä terä työntämällä sormisuojuksen molempia puolia keskelle. Kuva a 9 10 Veitsenpidin E Sormisuojus veitsenpitimessä E koostuu punaisesta, käännettävästä sangasta, jossa on poistovipu (9a). Käännä sormisuojuksen sanka (9) ylöspäin kuvan 6 mukaan terän peittämiseksi. Kuva 6 Uuden veitsenpitimen E yhteydessä kummankin kiristysvivun (10, 11) on aina oltava näytetyssä asennossa. Terän (10) kiristysvipu oikealla, sivuttaissiirron (11) kiristysvipu vasemmalla. 10 Käyttöohje, V 1.8 RevC 07/2013

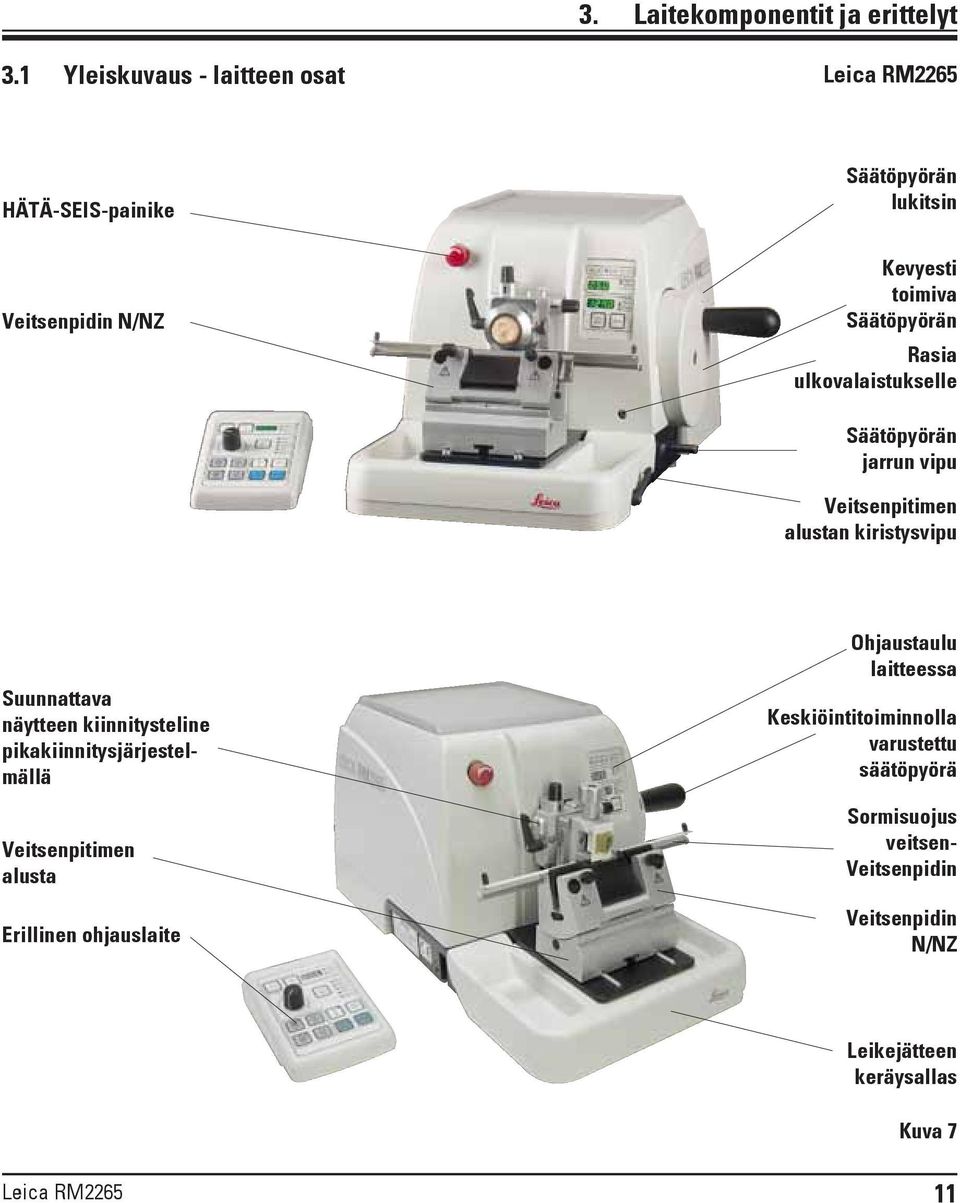

13 3. Laitekomponentit ja erittelyt 3.1 Yleiskuvaus - laitteen osat Leica RM2265 HÄTÄ-SEIS-painike Veitsenpidin N/NZ Säätöpyörän lukitsin Kevyesti toimiva Säätöpyörän Rasia ulkovalaistukselle Säätöpyörän jarrun vipu Veitsenpitimen alustan kiristysvipu Suunnattava näytteen kiinnitysteline pikakiinnitysjärjestelmällä Veitsenpitimen alusta Erillinen ohjauslaite Ohjaustaulu laitteessa Keskiöintitoiminnolla varustettu säätöpyörä Sormisuojus veitsen- Veitsenpidin Veitsenpidin N/NZ Leikejätteen keräysallas Kuva 7 Leica RM
14 3. Laitekomponentit ja erittelyt Laitteen takapuoli Magneetti tappiavaimen pitämiseen Jäähdytyslevy Jännitteen valintakytkin sulakkeineen Pääkatkaisin Moottorinsuoja Sulake Ohjauslaitteen liitäntäjohto Verkkoliitäntä Liitäntärasia jalkakytkimelle Kuva Laitespesifikaatiot Leica RM2265 on motorisoitu rotaatiomikrotomi. Välyksettömillä ja huoltovapailla ristirullaohjaimilla varustettu syöttömekanismi ja askelmoottorin ohjaama karkeasäätöjärjestelmä on asennettu muovikoteloon, jossa niihin ei pääse pölyä. Laite on varustettu turvasäätöpyörällä, jossa on keskiöitävä kahva, sekä mekaanisella säätöpyörän lukitusjärjestelmällä. Kaikki asetukset, LED-näytöt ja käyttötoiminnot on koottu erilliseen ohjauslaitteeseen. Painikkeet ja näytöt on jaettu havainnollisesti toimintoryhmiin. Näytteen sisäänveto voidaan kytkeä pois päältä. Sisäänveto voidaan säätää manuaalisessa käytössä. Motorisoidussa leikkuussa sisäänvetomatka muuttuu leikkuunopeuden mukaan. Sisäänvetovaiheesta ilmoitetaan optisesti. Sähköisessä karkeasäädössä on kaksi nopeutta. Leikkuumoodissa karkeasäätöpainikkeilla on STEP-toiminto. Laitteessa on neljä motorisoitua (CONT, SING- LE STEP ja PROG) leikkuukäyttötapaa sekä manuaalinen leikkuukäyttötapa, jota kutsutaan keinukäytöksi ROCK. Keinukäytössä säätöpyörän siirtäminen vähän matkaa eteen tai taakse riittää saamaan aikaan leikkuun. 12 Käyttöohje, V 1.8 RevC 07/2013
15 3.3 Tekniset tiedot Yleiset tiedot laitteesta Rekisteröinti: Laitekohtaiset hyväksyntämerkinnät ovat laitteen takana tyyppikilven vieressä. Nimellisjännite: 100/120/230/240 V AC ± 10 % Nimellistaajuus: 50/60 Hz Maksimiottoteho: 40 VA Suojausluokka : I Verkkosulakkeet: 2 x T 3,2 A UL-listattu Likaisuusaste : 2 Ylijänniteluokka : II siirretty lämpö (maks.): 340 J/s Käyttölämpötila-alue: + 10 C C Varastoinnin lämpötila-alue: + 5 C C Suhteellinen ilmankosteus: enint. 80 % ei-kondensoiva Varastoinnin aikainen ilmankosteus: < 80 % IEC-1010, UL 3101, EN mukaan 3. Laitekomponentit ja erittelyt Mitat ja paino Peruslaite Leveys (säätöpyörän kanssa): Leveys (ilman säätöpyörää): Syvyys (jätealtaan kanssa): Korkeus (yhteensä): Työskentelykorkeus (veitsisärmä): Työskentelykorkeus (veitsisärmä): Paino (ilman varusteita): Ohjauslaite Leveys: Syvyys: Korkeus: Korkeus (viistossa asennossa): Paino (netto): 413 mm 300 mm 563 mm 305 mm (kaukalo kuvun päällä mitattuna) 100 mm (pohjalevystä mitattuna) 168 mm (pöydästä mitattuna) n. 37 kg 121 mm 166 mm 50 mm 81 mm n. 0,660 kg Leica RM
16 3. Laitekomponentit ja erittelyt Mikrotomi Leikepaksuuden säätö: Leikepaksuuden säätöalue: 0, µm Asetusarvot: 0,25 µm 0,50-5,0 µm, 0,5 µm:n askelin 5,0-20,0 µm, 1,0 µm:n askelin 20,0-60,0 µm 5,0 µm:n askelin 60,0-100,0 µm, 10,0 µm:n askelin Trimmauksen leikepaksuuden säätöalue: µm Asetusarvot: 1,0-10,0 µm, 1,0 µm:n askelin, 10,0-20,0 µm, 2,0 µm:n askelin 20,0-50,0 µm, 5,0 µm:n askelin 50,0-100,0 µm, 10,0 µm:n askelin, 100,0-600,0 µm, 50,0 µm:n askelin Näytteen syöttö: Pystyliike: Maks. leikkuualue ilman retraktiota: Maks. leikkuualue retraktion kanssa: Näytteen retraktio: manuaalisessa leikkuussa: motorisoidussa leikkuussa: Sähköinen karkeasäätö: 28 mm ± 1 mm, syöttö askelmoottorin kautta 70 mm 65 mm ilman näytteen suuntausta 60 mm µm, 5 µm:n askelin, voidaan kytkeä pois päältä nopeudesta riippuva, sammutettavissa 300 µm/s ja 900 µm/s Leikkuunopeus: 0,5-420 mm/s ± 10 % Paluuliikkeen nopeus n mm/s ± 10 % Veitsenpitimen alustan siirrettävyys Pohjoinen-etelä siirrettävyys: Näytteen maksimikoko (L x K x S): Näytteen suuntaus vaakatasossa: 8 pystysuorassa: 8 24 mm 50 x 60 x 40 mm 14 Käyttöohje, V 1.8 RevC 07/2013
17 4. Käyttöönotto 4.1 Sijoituspaikkaa koskevat vaatimukset Vakaa, tärisemätön laboratoriopöytä, jonka pöytälevy on vaakasuora ja tasainen sekä mahdollisimman tärinätön lattia. Mikrotomin lähellä ei saa olla mitään muita tärinää aiheuttavia laitteita. Huoneen lämpötila jatkuvasti + 10 C C. Säätöpyörä vapaasti käytettävissä. Laitteen käyttö räjähdysvaarallisissa tiloissa on kielletty. 4.2 Toimituslaajuus Leica RM2265:n perusvarustukseen kuuluvat seuraavat osat: 1 Leica RM2265 peruslaite, ilman suuntausta säätöpyörä, sis. kaikki osat erillinen ohjauslaite leikejätteen keräysallas jalkakytkin, Dummy sarja verkkojohtoja, johon kuuluu: 1 verkkojohto D verkkojohto USA-C-J verkkojohto UK ST/BU F-5A huoltosarja, johon kuuluu: kuusiokoloavain kahvalla, avainväli kuusiokoloavain kahvalla, avainväli kuusiokoloavain, avainväli ruuvimeisseli 3x50, 186 pitkä pullo (50 ml) käyttöosaöljyä, tyyppi hienosulaketta 3,2 AT sivellin "Leica" magneetilla pölynsuojakupu käyttöohje RM2265 (+ kieli-cd) Lisätarvikkeet löytyvät ohesta pahvilaatikkoon pakkattuna (as. 2, kuva 9). Vertaa toimitusta tarkasti pakkauslistaan, kuormakirjaan ja tilaukseen. MIkäli löydät jotakin poikkeavaa, ota välittömästi yhteys Leican edustajaan. Leica RM
18 4. Käyttöönotto 4.3 Pakkauksesta purkaminen ja pystytys Tarkista laitteen saatuasi pakkauksessa olevat kallistusindikaattorit. Jos nuolen kärki on sininen, paketti on ollut kuljetuksen aikana pitkällään, liiaksi kallistetussa asennossa tai kaatunut kuljetuksen aikana. Merkitse se muistiin laitteen mukana tulleisiin asiakirjoihin ja tarkista, löytyykö vikoja. Kuva Avaa kuusi yläruuvia (2) ja irrota ne. Ota kansi (1) pois. Ota varustelaatikko (valinn. varusteet) (3) ja muut laatikot (4) ulos. Säilytä kuljetuslaatikko ja sen sisältämät kiinnitysvälineet mahdollisia palautuksia varten! Kuva Käyttöohje, V 1.8 RevC 07/2013
19 4. Käyttöönotto 4.3 Pakkauksesta purkaminen ja pystytys (jatkoa) 5 6 Ota kiinnityskappale (5) pois. Tartu kiinni moduulin yläreunasta ja syvennyksestä (6) ja nosta kiinnityskappale pois. Tartu kiinni laitteen (7) pohjalevyn etuosasta ja laitteen takaa alaosasta ja nosta laite pois (8) pehmusteesta. Älä tartu laitteen kuljettamista varten kiinni säätöpyörästä tai leikkuupaksuuden kiertonupista! 7 (*= Laitteen kuva on vain esimerkinomainen.) 8 Kuva 10a 9 Aseta laite tukevan laboratoriopöydän päälle. Kaksi liukuelementtiä (9) aluslevyn takana helpottavat laitteen siirtämistä pöydällä. Tartu laitteen siirtämiseksi kiinni aluslevyn etureunasta, nosta vähän ja siirrä sitä liukupintojen avulla. Huomioi aluslevyn kallistuskulma välttääksesi sormien jäämisen puristuksiin! Leica RM
20 4. Käyttöönotto 4.4 Säätöpyörän asennus Säätöpyörän täytyy olla asennettu laitteeseen ennen käyttöönottoa. Siihen tarvittavat osat ja työkalut ovat työkalusarjassa a Kuva 11 Sovituskiila (4) on irrallaan säätöpyörän akselissa (1) ja se on varmistettu kaapelinsitojalla kuljetuksen ajaksi. Ota kaapelinsitoja (3) pois. Huomio! Sovituskiila ei saa pudota pois! Laita säätöpyörä (2) näytetyssä asennossa säätöpyörän akselin (1) päälle. Kiristä ruuvi (2a) säätöpyörän keskireikään kuusiokoloavaimella, avainväli 4. Irrota suojakalvo itseliimautuvasta peitelevystä ja laita peitelevy säätöpyörän päälle. 4.5 Sähköliitännät Laite TÄYTYY liittää maadoitettuun verkkopistorasiaan. Käytä ainoastaan mukanatoimitettua johtoa, joka on tarkoitettu paikallista virtalähdettä (pistorasia) varten. Älä käytä jatkojohtoa, jossa ei ole suojamaadoitusjohdinta! Säädetyn jännitearvon tarkastus Leica RM2265 voidaan liittää erilaisiin sähköverkkoihin (riippuen jännitteestä ja taajuudesta) ja siksi sen mukana toimitetaan aina sarja erilaisia verkkojohtoja. Uudet laitteet on tehtaalla säädetty 230 V:n jännitteelle. Se todistetaan keltaisella tarralla (230 VOLT) laitteen takapuolella, jossa se peittää pääkatkaisimen ja verkkopistokkeen. Ennen laitteen liittämistä verkkojännitteeseen on ehdottomasti tarkistettava, vastaako jännitteenvalitsimen säätö paikallista jännitettä! Jännitteenvalitsimen väärä säätö voi aiheuttaa vakavia vahinkoja laitteessa! Jännitteenvalitsinta säädettäessä laite ei saa olla verkossa kiinni. 18 Käyttöohje, V 1.8 RevC 07/2013
21 4. Käyttöönotto Säädetyn jännitearvon tarkastus (jatkoa) Jännitteenvalitsin on verkkokytkimen yläpuolella, laitteen takana vasemmalla (kuva 12). Säädetty jännitearvo näkyy ikkunassa (22). Laita pieni ruuvimeisseli rakoon (25) ja nosta osa varovasti irti. Ota jännitteenvalitsimen kuori (21) ja sulakkeet (23) yhdessä pois Vedä jännitteenvalitsimen pala (24) (valkoinen) ulos ja laita se taas paikalleen siten, että paikallista verkkojännitettä vastaava arvo näkyy ikkunassa (22). Laita jännitteenvalitsimen kuori, pala ja sulakkeet taas paikalleen ja paina sisäänpäin kunnes kuulet sen loksahtavan paikalleen Verkkoliitännän laatiminen Kuva 12 Tarkista ennen verkkojohdon liittämistä, onko verkkokytkin (27) laitteen takapuolella kohdassa "O" = POIS PÄÄLTÄ. Laite toimitetaan erilaisilla, maakohtaisilla verkkojohdoilla. Varmista, että käytetyssä verkkojohdossa on pistorasiaa vastaava pistoke. Pistä verkkojohto liitosrasiaan (26) ja verkkopistoke pistorasiaan. Jos lämpötilaerot ovat suuria ja ilmankosteus on samalla korkea, saattaa muodostua kondenssivettä. Siinä tapauksessa ennen laitteen päällekytkemistä on odotettava vähintään kaksi tuntia, jotta laite voi tottua ilmastoon! Laite voi vioittua, jos ei odoteta tarpeeksi kauan. Leica RM
22 4. Käyttöönotto Sokkopistokkeen asennus Laita laitteen mukana toimitettu sokkopistoke (18) laitteen takana olevan jälkakytkimen liitosrasiaan (19) ja kiinnitä ruuveja (20) kiertämällä. Liitä jalkakytkin (lisävaruste). Jos haluat käyttää jalkakytkintä, liitä se samalla tavalla kuin sokkopistoke. Huomio! Laitetta ei voi käyttää, jos siihen ei ole liitetty sokkopistoketta tai jalkakytkintä. Tässä tapauksessa laitteessa oleva LED E-STOP palaa Ohjauslaitteen liitäntä 16 Ohjauslaitteen liitäntäjohto (15) on liitetty kiinteästi mikrotomiin. Tätä liitosta ei saa irrottaa. Pistä liitäntäjohdon (15) pistoke (14) liitosrasiaan (16) ohjauslaitteen takapuolella. Kiristä molemmat ruuvit (17) pistokkeen kiinnittämiseksi. Kuva Käyttöohje, V 1.8 RevC 07/2013
23 4. Käyttöönotto 4.6 Laitteen kytkeminen päälle Kun laite kytketään päälle verkkokytkimellä, ohjauslaitteessa olevaa painiketta tai jalkakytkintä (lisävaruste) ei saa aktivoida samanaikaisesti! Kytke laite päälle oikealla takana olevasta verkkokytkimestä. Päällekytkentä kuitataan akustisella äänimerkillä. Laite alustuu. Ohjelmistoversio (tässä vain esimerkki) tulee näkyviin neljäpaikkaisessa valodiodinäytössä. Tämä näyttö katoaa n. 2 sekunnin kuluttua ja näyttöön tulee "0000". Päällekytkennän jälkeen säätöpöydällä ja mikrotomin näyttökentässä palaa kaikkien aktivoitujen toimintojen näyttökentät ja valodiodit. Kolmipaikkaisessa valodiodinäytössä näkyy leikkauspaksuuden (tai trimmauspaksuuden) viimeksi säädetty arvo aina sen mukaan, mikä säätö oli viimeksi aktiivinen. Tämä tapahtuu yhtäaikaa ohjauslaitteessa ja mikrotomissa. Aktiivisen moodin valodiodi (tässä leikepaksuus) palaa vihreänä. 2 4 Jos laitteen ohjaustaulun E-STOP (2) -kentässä oleva punainen LED syttyy, hätä-seis-toiminto on aktivoitu (HÄTÄ-SEIS-painiketta on painettu tai jalkakytkin on painettu pohjaan saakka) tai sokkopistoketta (jalkakytkimen sijasta) ei ole liitetty tai se on liitetty väärin rasiaan. Kun säätötaulun M-STOP (4) -kentässä oleva keltainen LED syttyy, mekaaninen säätöpyörän pysäytys tai säätöpyörän jarru (kohta 3 kuvassa 3) on aktivoitu. Laitetta ei voida käynnistää niin kauan kuin valodiodi palaa. Leica RM
24 5. Käyttö 5.1 Ohjauselementit ja niiden toiminto Mikrotomin käyttötoiminnot on jaettu ohjauslaitteelle ja mikrotomin näyttöyksikölle. Laitteessa on ohjaustaulu, jossa näkyy ajankohtainen käyttötila ja eri säädöt. Kaikki käyttötoiminnot on koottu erilliseen säätölaitteeseen. Painikkeet ja näytöt on järjestetty havainnollisesti toimintoryhmiin Ohjaustaulu laitteessa LED - E-STOP Palaa HÄTÄ-SEIS-toiminnon ollessa aktivoitu. LED - RETRACT Palaa näytteen sisäänvedon aikana. Kolmipaikkainen näyttöruutu näyttää leikepaksuuden/trimmauspaksuuden. Leikelaskimen nelipaikkainen näyttöruutu. Painike MENU MODE Vaihtaa leikepaksuuden summan ja leikelaskurin välillä. MENU MODE + CLEAR - painettaessa yhtäaikaa - vaihtaa sisäänvetoarvojen säätöön. Kuva 14 LED - M-STOP Palaa säätöpyörän pysäytyksen ollessa päällä. LED vihreä palaa, kun trimmausmoodi on päällä. LED vihreä palaa, kun leikkausmoodi on päällä. LED vihreä Leikepaksuuden summa, Näyttöruutu näyttää kaikkien leikkeiden määrän µm-yksikössä. LED vihreä Leikelaskin näyttää kaikkien leikkeiden määrän. LED vihreä Näyttöruudussa näkyy näytepään pystysuoran seis-asema (Up tai Lo). Painike CLEAR nollaa näytön (leikelaskin tai leikkuupaksuuden summa = 0). 22 Käyttöohje, V 1.8 RevC 07/2013
25 5. Käyttö Ohjauslaite Painikkeet leikepaksuuden/ trimmauksen leikepaksuuden säätöön. Kolmipaikkainen näyttö, joka näyttää leikepaksuuden/trimmauksen leikepaksuuden. LED vihreä Valo palaa, kun trimmausmoodi on aktivoitu. Kiertonuppi leikkuunopeuden asettamiseen LED vihreä palaa, kun leikkausmoodi on päällä. CUT MODE -painike - käyttötavan valinta Painike leikkuuikkunan asettamiseen LED vihreä aktivoidun käyttötavan näyttöön LED keltainen - vilkkuu karkeasäädössä taaksepäin; palaa, kun taimmainen pääteasento on saavutettu. LED vihreä vilkkuu, kunnes 2. leikkuuikkunan reuna asetetaan LED keltainen - vilkkuu karkeasäädössä eteenpäin; palaa, kun etummainen pääteasento on saavutettu. Painike TRIM/SECT leike- ja trimmausmoodin väliseen vaihtokytkentään. LED keltainen palaa, kun moottori on kytketty päälle. Karkeasäätöpainikkeet Trimmausmoodissa: Leikkuumoodissa: Karkeasäätö taaksepäin, nopea Moninkertainen askel taaksepäin Karkeasäätö eteenpäin, nopea Moninkertainen askel eteenpäin Karkeasäätö eteenpäin, hidas Yksinkertainen askel eteenpäin Karkeasäätö taaksepäin, hidas Yksinkertainen askel taaksepäin LED vihreä moottori on kytketty pois päältä tai pysähtyy seuraavaan pysähdyspisteeseen. Painikkeet RUN STOP ja ENABLE, motorisoidun leikkuun käynnistys ja pysäytys. Kuva 15 Leica RM
26 5. Käyttö Näyttö- ja kytkentäelementit Kolmipaikkainen näyttöruutu Leike- ja trimmausmoodin valinta Kuva 16 Tämä näyttöruutu on laitteessa ja ohjauslaitteessa. Kun valodiodi SECT palaa, näyttöruudussa näkyy säädetty leikepaksuus µm:ssa. Jos valodiodi TRIM palaa, näyttöruudussa näkyy trimmauksen leikepaksuus µm:ssa. Paina painiketta TRIM SECT vaihtaaksesi leikkuumoodin ja trimmausmoodin välillä. Näyttö vaihtuu joka painikkeen painamisesta SECT ja TRIM välillä. Näytössä SECT näkyy aina leikepaksuus alueella 0,25-100,0 µm ja näytössä TRIM trimmauksen leikepaksuus 1,0 ja 600 µm:n välillä. Leikepaksuuden/trimmauksen leikepaksuuden säätö Karkeasäätötoiminnot Säätö tapahtuu - -painikkeilla ohjaustaulussa. Leikepaksuuden säätöalue: 0, µm Asetusarvot: 0,25 µm 0,5 µm - 5,0 µm, 0,5 µm:n askelin 5,0 µm - 20,0 µm, 1,0 µm:n askelin 20,0 µm - 60,0 µm, 5,0 µm:n askelin 60,0 µm - 100,0 µm, 10,0 µm:n askelin Trimmauksen leikepa ksuuden ase tusaluei: µm Asetusarvot: 1,0 µm - 10,0 µm, 1,0 µm:n askelin, 10,0 µm - 20,0 µm, 2,0 µm:n askelin, 20,0 µm - 50,0 µm, 5,0 µm:n askelin, 50,0 µm - 100,0 µm, 10,0 µm:n askelin, 100,0 µm - 600,0 µm, 50,0 µm:n askelin. Sähköinen karkeasäätö kahdella nopeudella toimii näytteen siirtämiseksi nopeasti veitselle ja veitsestä pois. Kaksoisnuolella merkittyjen painikkeiden nopeus on 900 µm/s; yhdellä nuolella merkittyjen painikkeiden 300 µm/s. Leikkuumoodissa karkeasäätötoiminnassa voidaan valita määritellyn lähestymisen (STEP-toiminto) ja näytteen jatkuvan liikkeen välillä. Laite toimitetaan tavallisesti jatkuvalla syötöllä varustettuna. 24 Käyttöohje, V 1.8 RevC 07/2013
27 5. Käyttö Leikkuumoodi Painikkeiden toiminta STEP-käytössä Moninkertainen askel taaksepäin Yksinkertainen askel taaksepäin Leikkuumoodissa voidaan valita jatkuvan tai vaiheittaisen syötön (STEP-toiminto) välillä. Jatkuvassa syötössä karkeasäätöpainikkeiden toiminto on sama kuin trimmausmoodissa. STEP-toiminto toimii näytteen määriteltyä lähestymistä varten terälle. STEP-toiminnon aktivointi: Kytke laite päälle ja pidä samalla -painiketta ohjauslaitteessa painettuna. (Toiminnon päältäkytkemiseksi toimi samoin, mutta pidä -painiketta painettuna.) Kun laite suorittaa alustusta, pidä -painiketta painettuna, kunnes ohjelmiston versionumero katoaa näytöstä (varmista, että näytössä oli versionumero 2.1). Moninkertainen askel eteenpäin Yksinkertainen askel eteenpäin Tämä ominaisuus on käytettävissä vain leikkuumoodissa ja versiosta 2.1 alkaen. Jos käytössä on ohjelmaversiota 2.1 aiempi versio, käänny Leican teknisen huollon puoleen Paina TRIM/SECT -painiketta, ja valitse leikkuumoodi (LED SECT syttyy). Painettaessa hitaan karkeasäädön painikkeita (merkitty nuolella) tapahtuu aina näyttöruudussa näkyvän arvon määritelty, vaiheittainen syöttö (STEP) kyseiseen suuntaan (yksinkertainen askel). Kun painikkeet aktivoidaan hetkellisesti nopeaa karkeasäättöä (kaksi nuolta) varten, syöttö siirtyy yhden askeleen verran kyseiseen suuntaan. Kun painikkeet aktivoidaan pidemmäksi aikaa nopeaa karkeasäätöä varten, tapahtuu moninkertainen syöttö niin kauan kuin painiketta painetaan. Trimmausmoodi Karkeasäätö taaksepäin 40 Karkeasäätö eteenpäin 41 Leica RM2265 Trimmausmoodissa karkeasäätöpainikkeilla käynnistetään jatkuva liike, joka jatkuu niin kauan kuin painiketta painetaan. Nopean paluuliikkeen painikkeella on pidätystoiminto. Älä laita sormia näytepitimen ja mikrotomin väliin, koska ne voivat jäädä puristuksiin! Paina nopean paluuliikkeen (veitsestä poispäin) käynnistämiseksi painiketta. Kun painike on aktivoitu, näytepää liikkuu takimmaiseen pääteasentoon asti. Liikkeen pysäyttämiseksi paina yhtä neljästä karkeasäätöpainikkeesta. Keltainen valodiodi (40) painikkeessa vilkkuu niin kauan kuin näytepää liikkuu ja se palaa, kun näytepää on saavuttanut takimmaisen pääteasennon. 25
28 5. Käyttö Paina -painiketta hitaan paluuliikkeen käynnistämiseksi. Näytepää liikkuu vain niin kauan, kun painiketta painetaan. Nopean tai hitaan liikkeen käynnistämiseksi paina vastaaa painiketta. Näytepää liikkuu niin kauan, kun painiketta painetaan. Liikkeen aikana keltainen valodiodi (41) vilkkuu painikkeessa. Kun etummainen pääteasento on saavutettu, kuulet akustisen äänimerkin ja valodiodi palaa. Pystysuoran seis-aseman asettaminen Nelipaikkainen näyttöruutu laitteessa Kun haluat vaihtaa näyttöä, paina MENU MODE, kunnes haluamasi näytön valodiodi tulee näkyviin. Leikepaksuuden summan tai leikkeiden määrän nollaamiseksi paina CLEAR. Ainoastaan näytössä oleva arvo nollautuu. Nelipaikkainen näyttöruutu on vaihtokytkettävä. Kun LED Σ µm palaa, näyttöruudussa näkyy käynnistyksen jälkeen suoritettujen leikkeiden leikepaksuuksien summa (µm). (leikepaksuuden summa) Kun valodiodi Σ n palaa, näyttöruudussa näkyy kaikkien tähän asti suoritettujen leikkeiden määrä. Kuva 17 Huomio! Kun laite kytketään päältä verkkokytkimestä, molemmat arvot (leikepaksuuden summa ja leikkeiden määrä) poistuvat. Jotta laite toimii optimaalisesti typpijäädytyslaitteen Leica LN22:n kanssa, näytepään alakääntöpistettä voidaan säätää ylimääräisenä pysäytyspaikkana. Paina painikkeesta MENU MODE, kunnes LED STOP POS palaa. Näyttöruudussa näkyy näytepään säädetty seis-asema. Vakiona on säädetty yläasema (UP). Säätöpöydän - painikkeilla voidaan vaihtaa ylä- ja ala- (UP, LO) seis-aseman välillä. 26 Käyttöohje, V 1.8 RevC 07/2013
29 5. Käyttö Näytteen sisäänveto Veitsen ja näytteen suojaamiseksi näyte siirretään paluuliikkeen aikana veitsen ylempään lähtöasemaan. Motorisessa leikkuukäytössä sisäänveto riippuu kulloinkin asetetusta leikkuunopeudesta. Manuaalisessa käytössä sisäänvetoarvo voidaan asettaa 5 µm:n askelin 5 ja 100 µm välille. Näytteen sisäänveto on säädetty tehtaalla 10 µm:iin. Näytteen sisäänveto voidaan tarvittaessa kytkeä pois päältä manuaalista ja motorisoitua leikkuukäyttöä varten. Kyseinen säätö on voimassa myös laitteen sammuttamisen jälkeen. Sisäänvetoarvon säätö + Sisäänvetosäädön kutsumiseksi paina yhtäaikaa painikkeita MENU MODE ja CLEAR. Nelipaikkaisessa näyttöruudussa näkyy säädetty arvo (esim. "025" = 25 µm) kolmipaikkaisena. tai Valitse haluamasi sisäänvetoarvo. Sisäänvetoarvoa voidaan muuttaa ohjauslaitteen - painikkeilla 5 µm-askelin 100 µm:n maksimiarvoon asti. Sisäänvetosäädöstä poistumiseksi paina MENU MODE. Jokaisen askeleen jälkeen tapahtuu vain yksi sisäänvetoliike uudella määrällä. 4 Kun näyte on sisäänvedossa, keltainen valodiodi palaa laitteen (4) RET- RACT-näytössä. Leica RM
30 5. Käyttö Näytteen sisäänvedon päältäkytkeminen + Kutsu sisäänvetosäätö painamalla yhtäaikaa painikkeita MENU MODE ja CLEAR. Paina päältäkytkemiseksi -painiketta ohjaustaulussa niin monta kertaa, kunnes näyttöruudussa näkyy "OFF". Sisäänvetosäädöstä poistumiseksi paina MENU MODE. Kun sisäänveto on kytketty päältä, näyte ei enää palaa takaisin. 4 Keltainen valodiodi (4) RETRACT-näytössä ei pala. 28 Käyttöohje, V 1.8 RevC 07/2013
31 Leikkuunopeuden asettaminen 5. Käyttö Leikkuunopeus voidaan säätää posrtaattomasti ohjauslaitteessa olevalla kääntösäätimellä (0-420 mm/s). Asteikon arvoille 1-10 ei ole määrätty tiettyä nopeutta. Asteikko on vain suuntaa-antava. Asetettu leikkuunopeus on aktiivinen ainoastaan leikkuualueen rajojen sisällä. Sen ulkopuolella tulee käyttöön suurempi nopeus. Leikkuuikkunan asettaminen 43 Leikkuuikkuna mahdollistaa leikkuualueen optimaalisen sovittamisen näytteen todellisen kokoon sopivaksi. Leikkuuikkunan asetus jää voimaan, kun laite kytketään pois päältä. Paikoita näytteen yläreuna säätöpyörää kääntämällä n. 3 mm veitsisärmän yläpuolelle. Paina painiketta "LEIKKUUIKKUNAN ASETTAMINEN". Ikkunan ensimmäinen reuna on näin asetettu. Painikkeessa oleva vihreä LED (43) vilkkuu, kun ikkunan ensimmäinen reuna on asetettu. Siirrä näytettä terän yläreunan ohitse ja paina uudelleen "LEIKKUUIKKU- NAN ASETTAMINEN" -painiketta. Kun ikkunan toinen reuna on määritetty, painikkeen vihreä LED sammuu. Tämä ilmoittaa, että molemmat arvot on otettu käyttöön. Leikkuuikkunan asetettamiseksi on aina annettava arvopari. Antamisjärjestyksellä (ylhäällä tai alhaalla) ei ole merkitystä. Leikkuuikkunan poistaminen Paina leikkuuikkunan poistamiseksi ennen käynnistystä kerran painiketta "LEIKKUUIKKUNAN ASETTAMINEN". Tällöin leikkuualue asetetaan maksimikoon mukaiseksi (vastaa koko leikkuualuetta). Leica RM
32 5. Käyttö Leikkuukäyttötavat Laitetta voidaan käyttää manuaalisessa ja motorisoidussa käytössä. Valittavissa on viisi asetusta: ROCK manuaalisessa käytössä sekä CONT, SINGLE, STEP ja PROG motorisoidussa käytössä. Turvallisuussyistä mikään käyttötapa ei ole aktivoitu, kun laite kytketään ensimmäisen kerran päälle. Käyttötavan valinta Kun haluat valita käyttötavan, paina ohjauslaitteen CUT MODE -painiketta niin monta Kuva 18 kertaa, kunnes haluamasi käyttötavan vihreä LED syttyy. Manuaalinen leikkuukäyttö Valitse käyttötapa ROCK. Käännä säätöpyörää vähän matkaa eteen- ja taaksepäin (Rocking Mode). Elektroniikka havaitsee kaikki säätöpyörän suunnan muutokset ja muuttaa ne vuorotellen näytteen syöttö- ja sisäänvetoliikkeeksi. Motorisoidun leikkuun käynnistys ja pysäytys 44 Kun olet valinnut haluamasi käyttötavan, käynnistä motorisoitu leikkuu ja painamalla yhtäaikaa painikkeita RUN/STOP ja ENABLE. Leikkuumoottorin ollessa käynnissä painikkeen RUN/STOP vihreä LED palaa. Pysäytä motorisoitu leikkuu painamalla RUN/STOP tai ENABLE -painiketta. Jos sekä vihreä että keltainen LED palaa painikkeessa RUN/STOP, leikkuumoottori on vielä käynnissä. Moottori pysähtyy pystyliikkeen seuraavaan tai säädettyyn pääteasemaan. 45 Manuaalisessa käytössä voidaan leikata sekä tavallisella menetelmällä (säätöpyörän täydet kierrokset) sekä keinukäytöllä (Rocking Mode). 30 Käyttöohje, V 1.8 RevC 07/2013
33 5. Käyttö Motorisoitu leikkuukäyttö Motorisoidussa käytössä on valittavissa neljä käyttötapaa: CONT = jatkuva nostoliike SINGLE = yksittäinen nostoliike STEP = nykäysliike PROG = ohjelmamoodi Käyttötapa CONT (jatkuva nostoliike) Valitse käyttötapa CONT. Leikkuun käynnistyttyä suoritetaan leikkuita, kunnes leikkuu pysäytetään painamalla RUN/STOP tai ENABLE. Näyte pysähtyy seuraavaan säädettyyn pystyliikkeen pääteasemaan aina sen mukaan mikä seis-asema on aktiivinen. Käyttötapa SINGLE (yksittäinen nostoliike) Valitse käyttötapa SINGLE. Leikkuu suoritetaan leikkuuvaiheen käynnistämisen jälkeen. Näyte pysähtyy sen jälkeen automaattisesti pystyliikkeen säädettyyn pääteasemaan. Motorisoidussa leikkuukäytössä leikkuu voidaan käynnistää ja pysäyttää RUN/STOP ja ENABLE -painikkeiden asemasta myös jalkakytkimellä (lisävaruste). Katso luku 5. "Jalkakytkimen" käyttö. Käyttötapa STEP (nykäysliike) Valitse käyttötapa STEP. Leikkuun käynnistyttyä näyte liikkuu niin kauan kuin painikkeita pidetään painettuina tai kuin jalkakytkintä painetaan. ja Näyte pysähtyy heti, kun painikkeita tai jalkakytkintä ei enää paineta. Leica RM
34 5. Käyttö Käyttötapa PROG - ohjelmamoodi RM2265 tarjoaa mahdollisuuden määrittää yksi ohjelma jokaisessa moodissa (trimmaus, leikkuu). Molemmille ohjelmille voidaan esivalita leikkeiden määrä alueella Leikkuukäyttö käyttäytyy täsmälleen kuten käyttötavassa CONT. Valitse kohdasta CUT MODE käyttötapa PROG. Nelipaikkaisessa näyttöruudun näytössä laitteessa näkyy leikkuuohjelman moodi "P" :nä ja esisäädettyjen leikkuiden määrä, leikelaskimen, leikkuupaksuuden summan ja seis-aseman LED:t sammuvat. Ohjelman syöttö Valitse painikkeella TRIM/SECT haluamasi moodi. Haluamasi ohjelman leikkuumäärän syöttö tapahtuu - painikkeista säätölaitteessa. -painikkeen painaminen lisää, -painikkeen painaminen vähentää leikamäärää yhdellä. Arvo näkyy välittömästi laitteen nelipaikkaisessa näytössä. Suurin mahdollinen ohjelmoitava leikkuumäärä on 100. ja Ohjelman suoritus Valitse kohdasta CUT MODE ohjelmamoodi ja kohdasta TRIM/SECT leikkuumoodi (trimmaus, leikkuu). Näyttöruudussa näkyy ohjelman leikkuiden määrä. Paina yhtäaikaa painikkeista RUN/STOP ja ENABLE ohjelman käynnistämiseksi. Jos leikkuuohjelma keskeytetään ilman, että käyttötavasta PROG poistuttiin, ohjelma jatkuu samasta kohdasta, missä se keskeytyi. Jos leikkuuohjelma pysäytetään ennenaikaisesti ja leikkuukäyttötavasta PROG poistutaan (esim. leikepaksuuden muuttamiseksi), silloin ajankohtainen ohjelmalaskimen tila menetetään. 32 Käyttöohje, V 1.8 RevC 07/2013
35 5. Käyttö Jäännösmatkan näyttö 41 Näytepää Jäännösmatka HOME Kokonaissiirto Optinen ja akustinen jäännösmatkan näyttö kertoo käyttäjälle trimmauksen ja leikkuun yhteydessä, että etummaiseen pääteasentoon on vielä 1 mm:n syöttömatka. Keltainen valodiodi (41) KARKEASÄÄTÖ-painikkeessa palaa jäännösmatkan alussa. Lisäksi kuulet n. 2 sekunnin pituisen akustisen äänimerkin. Leikkuu keskeytyy ja näytepää pysähtyy ylimpään pääteasemaan. Tästä kohdasta on vielä n. 1 mm:n jäännösmatka käytettävissä. Jäännösmatka-alueella näytettä ei voida enää siirtää veitselle karkeasäätöpainikkeilla. Kuva 19 ja tai Käynnistä motorisoitu leikkuu uudelleen. Keltainen valodiodi (41) KARKEASÄÄTÖ -näytössä palaa. Leikkuu pysähtyy automaattisesti, kun ylempi pääteasema on saavutettu. Siirtoa ei enää tapahdu, kun leikkuu käynnistetään uudelleen. Näytteen työstön jatkamiseksi on siirryttävä vastaavaa karkeasäätöpainiketta painamalla taimpaan pääteasentoon (HOME), jolloin leikkuu jatkuu. ON vaihdettava TRIM/SECT-painikkeella trimmausmoodiin, koska muuten karkeasäädön käyttäminen ei ole mahdollista. Jos näytepää on jo jäännösmatka-alueella, kun laite kytketään päälle, kuulet lisäksi akustisen äänimerkin ohjelmistoversion näytön jälkeen. Työskentelyn jatkamiseksi näytettä on siirrettävä vähän takaisin karkeasäätöpainikkeella (säädä trimmausmoodi! ). STEP-toiminto ei ole aktiivinen jäännösmatka-alueella. Leica RM
36 5. Käyttö Jalkakytkin (lisävaruste) Jalkakytkimellä voidaan ohjata motorisoitua leikkuuta. Sen lisäksi jalkakytkimellä on hätä-seis-toiminnon kaltainen toiminto. Huomio! Kaikki ohjauslaitteen toiminnot ja kaikki laitteen painikkeet ovat aktiivisia myös jalkakytkimen käytön yhteydessä. Valitse CUT MODE-painikkeella haluamasi käyttötapa CONT, SINGLE tai STEP (kuva 18). Käyttötapa CONT (jatkuva nostoliike) Paina jalkakytkintä yhden kerran nopeasti leikkuun käynnistämiseksi. Jos jalkakytkin pysyy painettuna yli puolen sekunnin ajan, näyte pysähtyy seuraavaan ylempään pääteasemaan. Pysäytä painamalla jalkakytkintä uudelleen. Näyte pysähtyy sen jälkeen seuraavaan säädettyyn pääteasemaan. Käyttötapa SINGLE (yksittäinen nostoliike) Paina jalkakytkintä yhden kerran nopeasti leikkuun käynnistämiseksi. Näyte pysähtyy jokaisen leikkuun jälkeen automaattisesti seuraavaan säädettyyn pääteasemaan (up tai lo). Käyttötapa STEP (nykäysliike) Paina jalkakytkintä leikkuun käynnistämiseksi. Näyte liikkuu niin kauan kuin jalkapoljinta painetaan. Jos jalkakytkin vapautetaan, näyte jää saavutettuun asemaan. Hätä-seis-toiminnon aktivointi Aktivoi hätä-seis-toiminto painamalla jalkakytkintä tukevasti. Leikkuu pysähtyy tällöin välittömästi. Laitteen E-STOP-kentässä oleva punainen valodiodi palaa (kuva 14) niin kauan kuin jalkakytkin pysyy painettuna. Jatka leikkuuta painamalla jalkakytkintä uudelleen. Hätä-seis-pysäytystä edeltävä käyttötapa säilyy. 34 Käyttöohje, V 1.8 RevC 07/2013
37 5. Käyttö Suunnattava näytteen kiinnitysteline Suunnattavan näytteen kiinnitystelineen pikakiinnityslaitteessa voidaan käyttää (asentaa) kaikkia lisätarvikkeina saatavia näytepitimiä. Näytteen suuntaaminen mahdollistaa kiinnitetyn näytteen pinnan paikan helpon korjaamisen. Suunnattava näytteen kiinnitysteline voidaan vaihtaa ei-suunnattavaan telineeseen (lisävaruste) Näytteen suuntaaminen Näytteen suuntaamista ei tarvitse suorittaa sisäänvetovaiheessa! Näytettä siirretään ennen seuraavaa leikkausta PLUS-sisäänvetoarvolla asetetun leikepaksuuden verran. Siitä syntyy vaara, että näyte ja veitsi vaurioituvat! 29 Nolla-asennon näyttö Kuva 20 Nolla-asennon paremmaksi näkymiseksi suuntauksessa on kaksi punaista indikaattoria (32). Kun molemmat indikaattorit ovat näkyvissä, molemmat asetusruuvit (30, 31) ovat yhtäaikaa nolla-asennossa (pidätyskohta, valkoinen merkki kohdassa " ") näyte on nolla-asennossa. Kun käytetään suurta vakionäytepidintä (50 x 55 mm), 8 :een näytteen suuntausta pohjois-eteläsuunnassa ei voida käyttää täysin hyväksi. Käytössä oleva kulma on tässä vain n Vie näytepää ylempään pääteasentoon ja aktivoi säätöpyörän pysäytys. Kiinnityksen irrottamiseksi käännä epäkeskovipua (29) eteenpäin. Suuntaa näytettä asetusruuvilla (30) pohjoiseteläsuunnassa ja asetusruuvilla (31) itälänsisuunnassa. Jokainen ruuvin kierros kallistaa näytettä 2. Ruuvia voidaan kiertää kumpaankin suuntaan 4 kierrosta = 8. Tarkkuus on silloin noin ± 0,5. Arvioinnin helpottamiseksi kahvassa on valkoinen merkki ja lukituskohta, joka tuntuu kahvaa käännettäessä. Kiinnitä suuntaus kääntämällä epäkeskovipu (29) takaisin. Leica RM
38 5. Käyttö 33 Voimien tasapainotuksen hienosäätö Jos näytepäähän (33) asennetaan toinen tarvike, jonka paino on poikkeava, on tarkistettava, täytyykö voimien tasapainotus säätää uudelleen. Oikean säädön tarkastus: Asenna uusi tarvike ja kiristä näyte paikalleen Aseta näytepää kääntämällä säätöpyörää vaakasuoran syöttövälin puoleenväliin (kuva 21). Jos näytepää jää tarkalleen tähän asentoon, säätö on oikea. Jos näytepää liikkuu (nousee tai laskee), hienosäätö on tarpeen. Kuva 21 Tärkeää! Älä koskaan kierrä ruuvia yli 1 / 2 kierrosta kerrallaan. Voimien tasapainotuksen säätämisen laiminlyönti voi johtaa loukkaantumisiin työskenneltäessä. Säätö tehdään ruuvilla (34), johon päästään käsiksi leikejätteen keräysaltaan poistamisen jälkeen mikrotomin alustan alapuolella. Käytä säädössä välineen mukana toimitettua kuusiokoloavainta, avainväli 5 (kahvallinen!). Jos näytepää liikkuu alaspäin, kierrä ruuvia n. 1 / 2 kierrosta myötäpäivään. Jos näytepää liikkuu ylöspäin, kierrä ruuvia (34) n. 1 / 2 kierrosta vastapäivään. Jatka tätä, kunnes näytepää ei enää liiku sen jälkeen, kun siitä päästetään irti. 34 Kuva Käyttöohje, V 1.8 RevC 07/2013
39 5.2 Veitsenpitimen asennus Yksityiskohta: Asteikko veitsenpitimen parempaan 51 uudelleenasemointiin eri näytteen korkeuksien yhteydessä Kuva 23 Veitsenpitimen alustan asettaminen 5. Käyttö Käännä kiristysvipua (50) vastapäivään sen irrottamiseksi. Työnnä veitsenpitimen alusta (51) ura (52) alaspäin T-kappaleeseen (55) mikrotomin alustassa (53). Käännä kiristysvipua (50) myötäpäivään veitsenpitimen alustan kiinnittämiseksi. Veitsenpitimen alustaa (51) voidaan työntää eteen- ja taaksepäin mikrotomin alustalla. Sen ansiosta veitsenpidin voidaan viedä parhaaseen mahdolliseen leikkuuasemaan suhteessa näytteeseen. Mikrotomin alustan oikealla puolella on asteikko (54). Sen ansiosta veitsenpidin voidaan viedä nopeasti ja paremmin oikeaan asentoon suhteessa näytteeseen, kun käytetään vakionäytteiden ja näytteiden kiinnittimien erilaisia yhdistelmiä. Asteikon vertailuna toimii veitsenpitimen alustan (51) takareuna Veitsenpitimen asennus Irrota ruuvi (58) kuusiokoloavaimella, avainväli 4 (toimituslaajuus). Laita veitsenpidin (57) ura alaspäin T-kappaleeseen (56) veitsenpitimen alustassa (51). Kiristä ruuvi (58). 58 Kuva 24 Leica RM
RM2255. Rotaatiomikrotomi. Käyttöohje
Käyttöohje RM2255 Rotaatiomikrotomi Käyttöohje Leica RM2255 V 1.8 RevC, suomi 07/2013 Tilausnro 14 0502 80104 RevC Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä
LisätiedotLeica RM2255. Rotaatiomikrotomi
Rotaatiomikrotomi Käyttöohje V1.6 Rev A suomi 10/2011 Tilausnro 14 0502 80104 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä käyttöohjeessa mainitut tiedot, luvut,
LisätiedotLeica RM2255. Rotaatiomikrotomi
Rotaatiomikrotomi Käyttöohje V1.5, RevB Suomi 10/2009 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä käyttöohjeessa mainitut tiedot, luvut, ohjeet ja arviot vastaavat
LisätiedotLeica RM2265. Rotaatiomikrotomi
Rotaatiomikrotomi Käyttöohje V1.4 suomi - 02/2007 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä käyttöohjeessa mainitut tiedot, luvut, ohjeet ja arviot vastaavat
LisätiedotLeica RM2245. Rotaatiomikrotomi
Rotaatiomikrotomi Käyttöohje V1.7 Rev A, Suomi - 09/2011 Tilausnro 14 0501 80104 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä käyttöohjeessa mainitut tiedot,
LisätiedotLeica RM2245. Rotaatiomikrotomi
Rotaatiomikrotomi Käyttöohje V1.5 suomi - 11/2008 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä käyttöohjeessa mainitut tiedot, luvut, ohjeet ja arviot vastaavat
LisätiedotLeica EG F. Kuumennettava pinsetti
Leica EG F Kuumennettava pinsetti Käyttöohje Leica EG F_kuumennettava pinsetti Tilausnro 14 0388 83104, RevC V 1.3 RevC, Suomi 11/2012 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen laitteen
LisätiedotLeica RM2125 RTS. Rotaatiomikrotomi
Leica RM2125 RTS Rotaatiomikrotomi Käyttöohje Leica RM2125 RTS V2.0 RevA, suomi - 10/2011 Tilausnro 14 0457 80104 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä
LisätiedotLeica RM2235. Rotaatiomikrotomi
Leica RM2235 Rotaatiomikrotomi Käyttöohje Leica RM2235 V1.3 suomi - 12/2008 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä käyttöohjeessa mainitut tiedot, luvut,
LisätiedotKäyttöohje Tilausnumero:
Premiumteränpidin Käyttöohje Leica Premium-teränpidin Versio 1.3, suomi 10/2012 Tilausnumero: 14 0491 82104, RevD Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen laitteen käyttöönottoa. Voimassa
LisätiedotLeica EG1150 C. Jäähdytyslevy
Leica EG1150 C Jäähdytyslevy Käyttöohje Leica EG1150 C V2.2 Rev B, Suomi 01/2010 Säilytä käyttöhjetta aina laitteen läheisyydessä. Lue ohje huolellisesti ennen laitteen käyttöönottoa. TÄRKEÄ HUOMAUTUS
LisätiedotEye Pal Solo. Käyttöohje
Eye Pal Solo Käyttöohje 1 Eye Pal Solon käyttöönotto Eye Pal Solon pakkauksessa tulee kolme osaa: 1. Peruslaite, joka toimii varsinaisena lukijana ja jonka etureunassa on laitteen ohjainpainikkeet. 2.
LisätiedotMovair AF 170. Käyttöohje. Korvent Oy Vanha Nurmijärventie 116 01730 VANTAA FINLAND
Movair AF 170 Käyttöohje Korvent Oy Vanha Nurmijärventie 116 01730 VANTAA FINLAND Sisällysluettelo Yleistä... 3 Varoitus!... 3 Laitteen käyttö ja suodattimien vaihto... 4 Alipaineistajan käyttö... 4 Suodattimien
LisätiedotLeica EG F. Kuumennettavat pinsetit. Käyttöohje. Leica EG F Suomi V1.1 03/2009
Leica EG F Kuumennettavat pinsetit Käyttöohje Leica EG F Suomi V1.1 03/2009 Säilytä käyttöhjetta aina laitteen läheisyydessä. Lue ohje huolellisesti ennen laitteen käyttöönottoa. HUOM Tämän käsikirjan
LisätiedotFinnish. Osien nimet. Tarkistuslaiteyksikkö. Sähkökaapelin tarkistuslaite. Vaihtokytkimen tarkistuslaite SM-EC79 HAKEMISTO
SM-EC79 HAKEMISTO Tarkistuslaitteen käyttö Ongelman sijainnin määritys tarkistuslaitteella 136 Ongelma etuvaihtajassa tai takavaihtajassa 137 Ongelma SM-EW79A + ST-7970:n toiminnassa 139 SM-EW79A tarkistus
LisätiedotLeica VT1200 Leica VT1200 S
Leica VT1200 Leica VT1200 S Mikrotomi värähtelevällä terällä Käyttöohje Leica VT1200 ja VT1200S V1.1 suomi 05/2007 Säilytä aina laitteen läheisyydessä. Lue huolellisesti ennen käyttöönottoa. HUOM Tässä
LisätiedotFOCUS 650 KÄYTTÖOHJE
FOCUS 650 KÄYTTÖOHJE Oikeus teknisiin muutoksiin pidätetään Z oom työtelineet ovat paljon enemmän kuin pelkkä työteline. Telineen kiinniytspaloja voidaan liikuttaa portaattomasti pöytäurissa ja pöydän
LisätiedotRM CoolClamp. Elektronisesti jäähdytetty yleiskäyttöinen kasetinkiinnitin
RM CoolClamp Elektronisesti jäähdytetty yleiskäyttöinen kasetinkiinnitin Käyttöohje Suomi Tilausnro: 14 0502 82104 - revisio B Säilytä tämä käyttöohje aina tuotteen kanssa. Lue huolellisesti ennen tuotteen
LisätiedotSALAMANTERI OS200. Asennus- ja käyttöohjeet
SALAMANTERI OS200 Asennus- ja käyttöohjeet SISÄLLYSLUETTELO 1. Yleistä... 3 2. Turvaohjeet... 3 3. Asennus... 3 4. Laitteen kuljetus ja siirto... 3 5. Käyttöpaneeli... 4 6. Käyttö... 4 7. Puhdistus ja
LisätiedotInstallation instructions, accessories. Handsfree, bluetooth. Volvo Car Corporation Gothenburg, Sweden , ,
Installation instructions, accessories Ohje nro 31337686 Versio 1.2 Osa nro 31337677, 31310791, 31357750 Handsfree, bluetooth Volvo Car Corporation Handsfree, bluetooth- 31337686 - V1.2 Sivu 1 / 74 Materiaali
LisätiedotMatkustamon pistorasia
Ohje nro Versio Osa nro 30664329 1.0 Matkustamon pistorasia M3603136 Sivu 1 / 9 Varuste A0000162 A0000163 A0000161 M8703902 Sivu 2 / 9 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset
LisätiedotASENNUS- JA KÄYTTÖOHJE
TT 93500 TT 93600 TT 93500 PL TT 93600 PL ASENNUS- JA KÄYTTÖOHJE 2 TEKNISET TIEDOT Laitteen mitat korkeus 140 mm leveys 498 mm (TT 93500 ) leveys 598 mm (TT 93600 ) syvyys 480 mm Sähköliitäntä 230V/10A,
LisätiedotKÄYTTÖOHJE BONECO P340
93 KÄYTTÖOHJE BONECO P340 94 YLEISKUVA JA OSIEN NIMET 4 5 1 Suojakansi 1 2 3 2 Esisuodatin 3 Suodatin A341 4 BONECO P340 5 Ohjauspaneeli ja näytöt 95 SISÄLTÖ Yleiskuva ja osien nimet 94 Toimitussisältö
LisätiedotSEFFI - kuivaimen käyttöohjekirja
SEFFI - kuivaimen käyttöohjekirja (SEFFI Pro Compact, Combi, Team SEFFI Soft Compact, Combi, Team) Käsiin ja jalkoihin tuleville varusteille 1 SEFFI - kuivain Käyttö ohjekirja malleille: SEFFI Pro Compact,
LisätiedotPotilasopas. Tämän oppaan omistaa:
Potilasopas Tämän oppaan omistaa: Icare HOME (Malli: TA022) POTILASOPAS TA022-035 FI-3.1 3 Johdanto Tämä opas sisältää Icare HOME -tonometrin käyttöohjeet. Lue ohjeet huolellisesti, ennen kuin alat käyttää
LisätiedotSEFFI - kuivaimen käyttöohjekirja
SEFFI - kuivaimen käyttöohjekirja (SEFFI 2000, SEFFI 1500, SEFFI 1000) Käsiin ja jalkoihin tuleville varusteille 1 SEFFI - kuivain Käyttöohjekirja malleille: SEFFI 2000 (24 paikkaa), SEFFI 1500 (18 paikkaa),
Lisätiedottesto 460 Käyttöohje
testo 460 Käyttöohje FIN 2 Pikaohje testo 460 Pikaohje testo 460 1 Suojakansi: käyttöasento 2 Sensori 3 Näyttö 4 Toimintonäppäimet 5 Paristokotelo (laitteen takana) Perusasetukset Laite sammutettuna >
LisätiedotLaajennusmoduuli EM 111 Typ E20/F20/Jxx FIN. Asennus- ja käyttöohje
Laajennusmoduuli EM 111 Typ E20/F20/Jxx FIN Asennus- ja käyttöohje 1. Symbolien selitykset 2. Sisällysluettelo Ohje 1. Symbolien selitykset.........2 2. Sisällysluettelo..............2 3. Yleisiä turvallisuusohjeita.....3
LisätiedotOhjelmoitava magneettivastuksellinen kuntopyörä. LCD-Näyttö BC-81295
Ohjelmoitava magneettivastuksellinen kuntopyörä LCD-Näyttö BC-81295 Yhteenveto Tämä on tarkoitettu ainoastaan ohjelmoitavaan magneettivastukselliseen kuntopyörään. Järjestelmään kuuluu kolme (3) osaa:
Lisätiedot1. Käytä aina silmä-, kuulo- ja hengityssuojaimia. Kiinnitä aina laitteeseen pölynimuri vähentääksesi koneen ulkopuolelle pääsevän pölyn määrää.
32 SKATEPAL PRO 3 PAKKAUKSEN PURKU JA ASENTAMINEN 1. Aseta kone vakaalle pöydälle 80 100 cm:n työskentelykorkeudelle. 2. Avaa yläkansi napsauttamalla koneen molemmilla puolilla olevia solkia. 3. Kannen
LisätiedotMuistimoduulit. Käyttöopas
Muistimoduulit Käyttöopas Copyright 2007 Hewlett-Packard Development Company, L.P. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan
LisätiedotEtupaneeli. ON LINE valo on sammunut jos virhetila tai painettu PAUSE. Näytöllä lukee ON LINE => tulostin on valmis
Toshiba B-SA4T opas Etupaneeli ON LINE valo on sammunut jos virhetila tai painettu PAUSE FEED:llä saa yhden tyhjän tarran tai viimeksi tulostuneen tarran uudelleen (asetettava huoltomenusta) Kuva muovikuorisen
LisätiedotKäyttöohje Kytkin - Henkilöautot Sivuttaisheiton tarkastuslaite Keskitystuurna
Tuotenumero 4200 080 560 Sisällys 1. Esipuhe... 1 2. Toimituksen sisältö... 2 3.... 2 3.1 Sivuttaisheiton tarkastuslaitteen asennus... 3 3.2 Kytkinlevyn asennus... 4 3.3 Mittarin asennus ja säätäminen...
LisätiedotKÄYTTÖOHJE AURINKOVARJON JALKAAN KIINNITETTÄVÄ LÄMMITIN P1500
KÄYTTÖOHJE AURINKOVARJON JALKAAN KIINNITETTÄVÄ LÄMMITIN P1500 Lue käyttöohje ennen lämmittimen käyttöönottoa Käytä lämmitintä ainoastaan käyttöohjeiden mukaisesti. Muu käyttö voi aiheuttaa tulipalon, sähköiskun
LisätiedotKäyttö. Virtakytkin Näyttö ja painikkeet Kaukosäädin
. Tämä on sähköinen henkilökohtainen lämmitin loimuavalla liekkiefektillä. Lämmittimen toimintaperiaate on kierrättää ilma lämmityselementtien läpi ja puhaltaa ulos lämmintä ilmaa. Turvallisuusohjeet 1.
LisätiedotInstallation instructions, accessories. Alcoguard. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 22 IMG
Installation instructions, accessories Ohje nro 31316158 Versio 1.3 Osa nro 30756974, 30758207 Alcoguard IMG-335486 Volvo Car Corporation Alcoguard- 31316158 - V1.3 Sivu 1 / 22 Varuste IMG-242205 A0000162
LisätiedotLisävaruste-elektroniikan ohjausyksikkö
Installation instructions, accessories Ohje nro 30660544 Versio 1.0 Osa nro Lisävaruste-elektroniikan ohjausyksikkö Volvo Car Corporation Lisävaruste-elektroniikan ohjausyksikkö- 30660544 - V1.0 Sivu 1
LisätiedotTIMCO TIMCO. Siirrettävä työpiste, jossa 7 vetolaatikkoa
TIMCO Siirrettävä työpiste, jossa 7 vetolaatikkoa TIMCO Ominaisuudet Tilava siirrettävä työpiste auttaa pitämään työkalut järjestyksessä ja nopeuttaa työntekoa. Kestävät pyörät liikuttavat työpistettä
LisätiedotAsennus- ja käyttöohjeet. Pinta-asennettava huonekoje handsfree-toiminnolla 1250..
Asennus- ja käyttöohjeet Pinta-asennettava huonekoje handsfree-toiminnolla 1250.. Laitekuvaus Pinta-asennettava huonekoje handsfreetoiminnolla on esivalmistettu, Giraovipuhelinjärjestelmään kuuluva yksikkö.
LisätiedotNavigointijärjestelmä, kannettava, Asennussarja TMC
Installation instructions, accessories Ohje nro 31285391 Versio 1.2 Osa nro 31285376, 31339014 Navigointijärjestelmä, kannettava, Asennussarja TMC Volvo Car Corporation Navigointijärjestelmä, kannettava,
LisätiedotApple iphone 4 puhelimen käyttöönotto:
Apple iphone 4 puhelimen käyttöönotto: Ennen vanhan puhelimesi käytöstä poistoa, pidäthän huolen, että olet synkronisoinut yhteystietosi Exchange palvelimelle! iphone 4 yhdellä silmäyksellä Purettuasi
LisätiedotTelecrane F24 Käyttö-ohje
1 Telecrane F24 Käyttö-ohje Sisällysluettelo - F24 Takuu & turvallisuusohjeet 3 - Käyttöönotto / paristot / vastaanottimen virtalähde 4 - Tunnistuskoodin vaihto 6 - Vastaanottimen virtalähteen jännitteen
LisätiedotNokia Mobile Holder CR-123 & Easy Mount HH-22 -käyttöohje
Nokia Mobile Holder CR-123 & Easy Mount HH-22 -käyttöohje 1.1. painos 2 Tietoja autopidikkeestäsi Nokia Mobile Holder CR-123 -autopidikkeen ja Easy Mount HH-22 -telineen avulla voit pitää puhelimesi helposti
LisätiedotAntenni Käytä FM-antennia parhaiden mahdollisten vastaanotto-olosuhteiden saavuttamiseksi.
1. Toimintovalitsin : Valinta radion tai CD-soittimen välillä 2. Taajuusaluevalitsin : FM/FM ST-alueiden valinta 3. FM antenni : Saadaksesi parhaan mahdollisen vastaanoton vedä tämä ulos 4. CD kansi :
LisätiedotPress Brake Productivity -pikaopas
Kuinka aloitat Press Brake Productivity -pikaopas Kiitos, että olet ostanut Wilan valmistaman laatutuotteen Wila on valmistanut jo yli 80 vuotta työkalunpitimiä, työkaluja ja varusteita särmäyspuristimien
LisätiedotF75E ALKUPERÄINEN OHJEKIRJA
ALKUPERÄINEN OHJEKIRJA 2 KÄYTTÖ SWEPAC F75E Koneella tiivistetään soraa ja hiekkaa pienissä rakennustöissä, kuten valmistaessa alustaa betonikiville tai puutarhojen kivilaatoille. Koneen kompakti muotoilu
LisätiedotMuistimoduulit Käyttöopas
