Eva400EE/Eva400EM. Toiminnan tarkastus. Lue aina käyttöohje. SystemRoMedic TM. Käyttöohje - Suomi

Transkriptio

1 DRAWN APPROVED BY STATUS: COMMENTS: NAME DATE TITLE SIZE MATERIAL: SCALE:1:10 DW Eva400EE/Eva400EM SystemRoMedic TM Käyttöohje - Suomi REVISION HISTO A REV. DESCRIPTION B C D Eva450EML Nostovarsi 2. Nostopilari 3. Työntökahva 4. Akkupaketti 5. Hätäpysäytyspainike 6. Ohjauskotelo 7. Alustan Eva450EEL säätömoottori (EE) 8. Jarrulliset takapyörät Eva600EEL 9. Turvakoukuilla varustettu nostokaari 10. Etupyörät 11. Hätälasku 12. Nostovarren moottori/säätölaite 13. Nostopilarin korkeussäätö 14. Alustan leveyden säätöpoljin (malli EM) 8 E 10 Maksimikuormitus: 180 kg Siirrettävä nostin Eva400EE/EM kattaa useimmat henkilönostotarpeet, kun sitä käytetään oikeiden nostolisävarusteiden kanssa. Se on istuvien ja makaavien henkilöiden nostoon tarkoitettu henkilönostin. Eva400EE/EM on valmistettu suurelta osin alumiinista, minkä ansiosta F se on nostokapasiteettiinsa nähden erittäin kevyt. Eva400-nostinta valmistetaan kahta mallia: EE ja EM. Mallissa EE on sähkötoiminen ja mallissa EM manuaalinen alustan leveyden säätö. Handicaren nostimet ja nostovaljaat sisältyvät SystemRoMedic-siirtoapuvälineiden täydelliseen tuotevalikoimaan. SystemRoMedicin tuotteet on jaettu seuraaviin neljään toimintakategoriaan: siirtäminen, sijoittaminen, tuenta ja nostaminen. Toiminnan tarkastus Silmämääräinen tarkastus Tarkasta nostimen toiminnat säännöllisesti. Varmista, ettei materiaalissa ole mitään vaurioita. Ennen käyttöä: Tarkasta, että tuote on koottu oikein. Tarkasta nostokaaren kiinnitys ja varmista, että turvakoukut toimivat oikein. Tarkasta nostoliikkeen ja alustan säädön toiminta. Tarkasta, että säätölaite on asennettu oikein. Lue aina käyttöohje Lue aina kaikkien henkilöiden siirtoon käytettävien apuvälineiden käyttöohjeet. Säilytä käyttöohje tuotteen käyttäjien saatavilla. hc-jope Released Unless otherwise stated, general tolerances according to ISO 2768-m This drawing and any information or descriptive matter set out hereon are th and must not be disclosed, loaned, copied or used for manufacturing, tend EVA E A3 9 Vain henkilöt, joita on opastettu käyttämään nostinta, saavat käyttää nostinta. Käyttöohje nro: 790 Fi Ver

2 Sisällysluettelo Kokoaminen... 3 Lopputarkastus... 4 Tuotteen käyttö... 5 Tärkeitä tietoja... 5 Maksimikuormitus Akkujen lataaminen Käsiohjain Alustan leveyden säätö Hätäpysäytys Hätälasku Jarrut Vianetsintä... 8 Lisävarusteet... 9 Kunnossapito...10 Tekniset tiedot Mitat Eva400EE/EM MANUAL SystemRoMedic TM

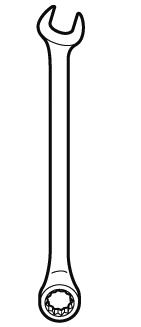

3 Kokoaminen Tarkasta, että pakkauksessa on kaikki osat: Nostopilari ja nostovarsi, nostomoottori, nostokaari, ohjauskotelo ja akkupaketti. Alusta, alustan moottori ja lukituskahva. Käsiohjain ja johto. Käyttöohjeet, latauskaapeli ja verkkovirtajohto lataukseen. Aseta nostopilari alustassa olevaan jalkaan. Nostopilarissa on kolme nostokorkeuden säätöasentoa. Varmista nostopilarin kiinnitys lukituskahvalla. Asenna työntökahva kahdella kiintoavaimella. Liitä kaapelit ohjauskoteloon. Säätölaitteen (nostopilarissa oleva moottori) kaapeli liitäntään 1 ja alustan säätömoottorin kaapeli liitäntään 2. Kiinnitä kaapeleiden suojakansi kahdella ruuvilla. Kaapeleiden suojakansi Vapauta hätäpysäytyspainike ja tee lopputarkastus (ks. kappale Lopputarkastus). Käsiohjain 1 2 SystemRoMedic TM MANUAL 3

4 Lopputarkastus Tarkasta, ettei pakkaukseen ole jäänyt yhtään osaa. Tarkasta, ettei nostimessa ole merkkejä vaurioista. Tarkasta kaikki neljä pyörää ja pyörien lukitukset. Tarkasta kaikki liitännät, ruuvit ja pultit. Tarkasta hätäpysäytyksen toimivuus painamalla hätäpysäytyspainike alas ja painamalla sen jälkeen jotakin nosto- tai laskupainikkeista. Jos mitään ei tapahdu, hätäpysäytys toimii oikein. Paina käsiohjaimen ylös-painiketta ja käytä nostovarsi aivan ylös asti. Paina sen jälkeen alas-painiketta ja käytä nostovarsi aivan alas asti. Testaa alustan leveyssäädön toiminta. Malli EE: Paina alustan leveyden säätöpainiketta levittääksesi alustan maksimileveyteen ja paina sen jälkeen toista painiketta kaventaaksesi alustaa. Malli EM: Testaa EM-mallin alustan leveyssäädön toiminta alustan levityksen ja kavennuksen polkimia painamalla. Testaa nostimen toiminta nostamalla henkilöä (ei käyttäjää) hyväksytyillä nostovaljailla. Tarkasta samalla, että hätälaskutoiminto toimii nostin kuormattuna. Katso kappale Hätälasku. Jos nostin toimii virheettömästi, kytke laturi ja tarkasta, että latausvalo palaa ohjauskotelossa. HUOM! Ennen nostimen käyttöönottoa sitä täytyy ladata 4 tuntia. Katso kappale Akkujen lataaminen. Säilytä käyttöohje tuotteen käyttäjien saatavilla. 4 MANUAL SystemRoMedic TM

5 Tuotteen käyttö Tärkeitä tietoja Nostin on koottava nostimen mukana toimitettujen kokoamisohjeiden mukaisesti. Nostinta saa käyttää vain sisätiloissa ja tasaisella lattialla. Lattialta nostettaessa on takapyörien aina oltava lukittuina, ettei nostin pääse liikkumaan ja osumaan potilaan päähän. Muissa tilanteissa pyörien on oltava lukitsematta, sillä nostimen on voitava säätyä potilaan painopisteen mukaan. Käytettävät nostolisävarusteet on asennettava oikein ja testattava potilaan tarpeet ja toimintakyky huomioiden. Älä jätä potilasta yksin missään siirtotilanteen vaiheessa. Maksimikuormitusta ei saa missään tapauksessa ylittää. Katso kappale Maksimikuormitus. Älä koskaan siirrä nostinta vetämällä säätölaitteesta! Do not push Nostin ei saa olla suorassa kosketuksessa veteen. Nostinta ei saa ladata märässä huoneessa. Optimaalisen toiminnan varmistamiseksi nostin on tarkastettava säännöllisesti. Katso kappale Kunnossapito. Takuu on voimassa vain, jos nostimen korjaukset ja muutokset on tehnyt valtuutettu huoltoasentaja. Maksimikuormitus Samaan nostinyksikköön sisältyvien tuotteiden (nostimen, nostokaaren, nostovaljaiden, vaakojen ja muiden nostovarusteiden) sallitut maksimikuormitukset voivat olla erilaiset. Se yksikköön sisältyvä tuote, jolla on alin sallittu maksimikuormitus, määrää aina koko yksikön sallitun maksimikuormituksen. Tarkasta aina ennen käyttöä nostimen ja nostovarusteiden sallitut maksimikuormitukset. Kysy tarvittaessa neuvoa jälleenmyyjältäsi. SystemRoMedic TM MANUAL 5

6 DRAWN APPROVED BY STATUS: COMMENTS: NAME DATE TITLE SIZE MATERIAL: SCALE:1:10 DWG. NO. WEIGHT: DRAWN APPROVED BY STATUS: COMMENTS: SHEET 1 OF 1 NAME REV. DATE TITLE SIZE DWG. NO. REV. Akkujen lataaminen Nostimen käytön aikana kuuluva äänimerkki tarkoittaa, että akut on ladattava. Lukitse nostimen pyörät akun latauksen ajaksi. Varmista, ettei hätäpysäytyspainiketta ole painettu alas. Lataaminen: Laturi Latauksen LEDmerkkivalo Käsiohjaimen LED-merkkivalo Sähkötoimisen hätälaskun painike 1. Liitä laturi ohjauskaapelin alta tulevaan latauskaapeliin. 2. Liitä laturi pistorasiaan ( V AC). 3. Kun laturi on liitetty, ohjauskotelon lamppuun syttyy keltainen valo. HUOM! Ennen nostimen käyttöönottoa sitä täytyy ladata 4 tuntia. Lataa akut säännöllisesti, jotta ne kestäisivät mahdollisimman pitkään. Akut on suositeltavaa ladata nostimen jokaisena käyttöpäivänä. Hätäpysäytyspainike ei saa olla alaspainettuna latauksen aikana. Käsiohjain Nostovarren nostaminen/laskeminen Symboli osoittaa liikesuunnan. REVISION HISTORY Liike lakkaa, kun painike vapautetaan. REV. DESCRIPTION DATE APPROVED A Alustan leventäminen/kaventaminen (malli EE) Painikkeiden merkinnät osoittavat toiminnon Liike lakkaa, kun painikkeet vapautetaan. B REVISION HISTORY REV. DESCRIPTION DATE APPROVED A Eva450EEL Eva600EEL Alustan leveyden säätö C B EE Eva450EML Alustan leveyden manuaalinen säätö (malli EE) Käsiohjaimen painikkeiden merkinnät osoittavat toiminnon. Liike lakkaa, kun painikkeet vapautetaan. Eva450EEL Eva600EEL D C EM Alustan leveyden manuaalinen säätö (malli EM) Paina vastaavaa nostimen takana olevaa poljinta levittääksesi ja kaventaaksesi alustaa. D hc-jope Released Unless otherwise stated, general tolerances according to ISO 2768-m EVA EEL 450 base A g 3 4 This drawing and any information or descriptive matter set out hereon are the confidential and copyright property of Handicare and must not be disclosed, loaned, copied or used for manufacturing, tendering or any other purpose without their written permission. hc-jope MANUAL SystemRoMedic TM Released Unless otherwise stated, general EVA EEL 450 base

7 Hätäpysäytys Hätäpysäytyksen aktivointi: Paina ohjauskotelossa oleva punainen hätäpysäytyspainike alas. Palauttaminen: Kierrä painiketta nuolten osoittamaan suuntaan, kunnes painike ponnahtaa ylös. Akun purkautumisen estämiseksi on suositeltavaa painaa hätäpysäytyspainike alas silloin, kun nostinta ei käytetä. Hätälasku Manuaalinen hätälasku: Pyöritä säätölaitteen pyöreää muoviholkkia myötäpäivään laskeaksesi nostimen alas manuaalisesti. Sähköinen hätälasku: Käytä ohjauskotelon alas-painiketta laskeaksesi nostimen alas sähköisesti. Jarrut Pyörien lukitus Lukitse takapyörät painamalla molempien takapyörien jarrupolkimet alas jalallasi. Pyöriä ei saa lukita noston ajaksi, sillä nostimen on voitava säätyä potilaan painopisteen mukaan. Pyörät tulee lukita vain silloin, kun nosto tapahtuu lattialta; muussa tapauksessa on vaara, että nostin pääsee liikkumaan ja osumaan potilaan päähän. Pyörien lukitseminen noston ajaksi lisää nostimen kaatumisvaaraa. Pyörien lukituksen vapauttaminen Vapauttaaksesi pyöräjarrut nosta jarrupolkimet ylös jalallasi. SystemRoMedic TM MANUAL 7

8 Vianetsintä Jos nostin tai alustan säätö ei toimi, varmista: Että hätäpysäytyspainike ei ole alaspainettuna. Että kaikki kaapelit on liitetty oikein ja painettu kunnolla liitäntöihin. Irrota liitin ja paina se kunnolla kiinni. Että akun lataus ei ole käynnissä. Että akku on ladattu. Jos nostin ei toimi kunnolla, ota yhteys jälleenmyyjääsi. Jos laitteesta kuuluu häiriöääniä: Yritä selvittää, mistä äänet tulevat. Poista nostin käytöstä ja ota yhteys jälleenmyyjääsi. 8 MANUAL SystemRoMedic TM

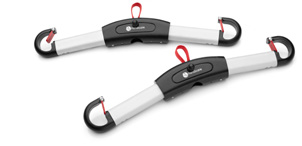

9 Lisävarusteet SystemRoMedic Valjaat SystemRoMedic-valikoimaan sisältyy useita erilaisia käytännöllisiä ja käyttömukavia korkealaatuisia valjaita kaikkiin käyttötilanteisiin ja -tarpeisiin. Saatavana on neljästä eri materiaalista valmistettuja nostovaljaita, jotka kattavat koot XXS XXL. Kaikki mallit ovat turvallisia ja erittäin helppokäyttöisiä. Nostokaaret SlingBar on SystemRoMedicin alumiininen nostokaari. Valikoimassa on kolme erilaista leveyttä, joten nostokaari soveltuu useimpiin nostotilanteisiin ja kaikenkokoisille käyttäjille. SlingBar S, tuotenumero: SlingBar M, tuotenumero: SlingBar L, tuotenumero: SlingBarSpreader M, tuotenumero: SwiftHook, pikaliitin nostokaareen, tuotenumero: StretcherBar, tuotenumero: , ja StretcherSling, tuotenumero: , nostoihin makuuasennossa. Vaa at SystemRoMedicin Charder MHS2500 -vaakoja käytetään kiinteästi asennettujen tai siirrettävien nostimien kanssa käyttäjien punnitsemiseen. Tuotenumero: Tuotenumero: AmbulationArm Nostopilariin kiinnitettävää AmbulationArm -käsitukea käytetään kävelyharjoittelussa. Tuotenumero: Sijoittamisen apuvälineet SystemRoMedic sisältää laajan valikoiman käytännöllisiä, helppokäyttöisiä ja korkealaatuisia sijoittamisen apuvälineitä, jotka voidaan sovittaa erilaisiin nostoihin ja potilaiden tarpeisiin. Ready for life Nostokaari Ready for life -nelipistenostokaaren SlingBar RFL X4:n avulla nostovaljaisiin saadaan lisää väljyyttä esimerkiksi ylipainoisia ja/tai kipuarkoja henkilöitä nostettaessa. Tuotenumero: SystemRoMedic TM MANUAL 9

10 Kunnossapito Nostin on tarkastettava huolellisesti vähintään kerran vuodessa. Tarkastuksen saa suorittaa vain valtuutettu henkilöstö ja tarkastuksessa on noudatettava Handicaren huoltokäsikirjan ohjeita. Korjaukset ja huollot saa suorittaa vain valtuutettu henkilöstö ja korjauksessa saa käyttää vain alkuperäisiä varaosia. Käytetyt akut toimitetaan kierrätettäviksi lähimpään kierrätyskeskukseen. Ne voidaan palauttaa myös Handicarelle tai Handicaren tuotteiden jälleenmyyjälle kierrätettäviksi. Puhdistus/desinfiointi Puhdista nostin tarvittaessa lämpimällä vedellä tai puhdistusspriillä ja varmista, ettei pyörissä ole likaa ja hiuksia. Älä käytä fenolia tai klooria sisältävää puhdistusainetta, sillä se voi vahingoittaa materiaalia. Säilytys Jos nostinta ei käytetä pitkään aikaan, esim. kuljetuksen vuoksi, on suositeltavaa painaa hätäpysäytyspainike alas. Nostin on säilytettävä pakkaselta suojattuna ja normaalissa ilmankosteudessa (n. 60 %). Huoltosopimukset Handicare tarjoaa mahdollisuuden solmia siirrettävän nostimesi huollon ja säännöllisen testauksen kattavan huoltosopimuksen. Ota yhteys paikalliseen Handicare-edustajaasi. 10 MANUAL SystemRoMedic TM

11 Tekniset tiedot Nostonopeus: 37 mm/s ilman kuormaa. Akut: Kaksi 12 V, 2,9 Ah venttiilisäätöistä suljettua lyijyakkua. nk. geeliakkua Laturi: Maks. 400 ma Moottori (nostopilari): DC 24 V, 4,5 A. IP X4. Käyttöaika: 10 % kahden minuutin yhtäjaksoisesta maksimikäyttöajasta, maks. 5 suunnanvaihtoa minuutissa. Työntövoima: N. Moottori (alusta): 24 V, 1,5 A, IP X4. Käyttöaika: 10 % kahden minuutin yhtäjaksoisesta maksimikäyttöajasta, maks. 5 suunnanvaihtoa minuutissa. Työntövoima: N. Äänitaso: Kuormattuna: ylös: 43 db(a) alas: 44 db(a). Materiaali: Alumiini Hätälasku: Manuaalinen ja sähköinen Pyörät: Edessä 100 mm, takana 100 mm Paino: 34 kg Suojausluokka: IP X4 Arvioitu kestoikä: 10 vuotta Puristusvoima käsiohjaimen painikkeet: 4 N Nostin täyttää terveydenhuollon laitteista ja tarvikkeista säädetyn direktiivin 93/42/ETY vaatimukset. Laite on tarkoitettu sisäkäyttöön. Tyypin B sähköiskusuojaus. SystemRoMedic TM MANUAL 11

12 Mitat Eva400EE/EM A B A A A B B G H B A B C ,22 C ,67 D 88 34,67 E 11,5 4,53 F 6 2,36 G G F C1 C2 D E G H Sarake A mitat sentteinä ja paino kiloina. Sarake B mitat tuumina ja paino paunoina. 12 MANUAL SystemRoMedic TM

13 Mitat Eva400EE/EM P I J A B I J K 58, L M N O 14, Q S 41 16,1 T 22 8,7 U 45 17,7 Q R K L Sarake A mitat sentteinä ja paino kiloina. Sarake B mitat tuumina ja paino paunoina. M on kääntösäde. N on nostimen kokonaispaino. O on painavimman osan paino. P on suunta nostimesta eteenpäin. R on viitemitta 70 cm, kun alusta on säädetty leveimmilleen. S on pienin etäisyys seinästä korkeimmassa asennossa (alusta maks. leveydellä). T on pienin etäisyys seinästä uloimmassa asennossa (alusta maks. leveydellä). U on pienin etäisyys seinästä alimmassa asennossa (alusta maks. leveydellä). SystemRoMedic TM MANUAL 13

14 SystemRoMedic TM Olemme jo 25 vuoden ajan pyrkineet koko sydämestämme kehittämään älykkäitä ja helppokäyttöisiä siirron apuvälineitä ja helpottamaan sekä potilaiden että hoitohenkilöstön elämää ja työtä. SystemRoMedic perustuu kokemukseen, innovaatioon ja koulutukseen ja tarjoaa kokonaisratkaisun kaikkiin mahdollisiin siirtotilanteisiin. Siirtäminen: tuotteet potilaiden siirtämiseen tilasta toiseen. Sijoittaminen: tuotteet siirtämiseen samassa tilassa. Tuenta: tuotteet, jotka tukevat liikkumista. Nostaminen: tuotteet nostamiseen. SystemRoMedicin filosofiana on estää työtapaturmia ja parantaa potilaan omatoimisuutta ja omanarvontuntoa. SystemRoMedic tarjoaa koulutuksen ja täydellisen apuvälinevalikoiman yhdistelmän, jolla voidaan parantaa sekä työympäristöä että hoidon laatua ja aikaansaada samalla merkittäviä kustannussäästöjä. Kutsumuksemme auttaa ihmisiä on aina ollut ja tulee aina olemaan innovaatiomme kantava voima. Rakastamme helppoja siirtoja. Ota yhteyttä paikalliseen jälleenmyyjääsi, jos sinulla on kysyttävää tästä tuotteesta ja sen käytöstä. Katso jälleenmyyjäluettelo osoitteesta Varmista aina, että sinulla on käyttöohjeesta oikea versio. Uusimman käyttöohjeen voit ladata osoitteesta Handicare AB Veddestav. 15, Box 640 SE Järfälla SWEDEN Tel: +46 (0) Fax:+46 (0) Internet:
