1 TruVision TVD-2101/4101 domekameran käyttäjäopas OSANRO A-FI VERSIO 1.0 PAINOS 17MAR14

2 Copyright Tavaramerkit ja patentit Valmistaja Sertifiointi FCC-hyväksyntä ACMAyhteensopivuus Euroopan unionin direktiivit 2014 United Technologies Corporation. Kaikki oikeudet pidätetään. TruVision- ja Interlogix -nimet ja -logot ovat UTC Fire & Securityn tavaramerkkejä. Muut tässä ohjeessa käytetyt tuotteiden nimet voivat olla valmistajiensa tai omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. United Technologies Corporation 2955 Red Hill Avenue, Costa Mesa, CA , USA Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, Alankomaat N4131 Luokka A: Tämä laite on testattu ja sen on todettu täyttävän FCC:n määräysten osan 15 mukaiset Luokan A vaatimukset. Vaatimusten tarkoituksena on suojata haitallisilta häiriöiltä, kun laitetta käytetään julkisissa tiloissa. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallista häiriötä radioliikenteelle. Laitteen käyttäminen asuinalueella aiheuttaa todennäköisesti haitallisia häiriöitä, missä tapauksessa käyttäjän tulee korjata häiriöt omalla kustannuksellaan. Huom! Tämä on A-luokan tuote. Tämä tuote saattaa aiheuttaa sisätiloissa radiohäiriöitä, jolloin voidaan tarvita korjaustoimenpiteitä /108/EC (EMC-direktiivi): Täten UTC Fire & Security ilmoittaa että laite on yhteensopiva direktiivin 2004/108/EC olennaisten vaatimusten ja muiden soveltuvien ehtojen kanssa. 2002/96/EC (WEEE-direktiivi): Tällä symbolilla markkinoituja tuotteita ei voida poistaa lajittelemattomana kunnallisena jätteenä Euroopan Unionin alueella. Kierrättääksesi laitteen oikein palauta tuote paikalliselle toimittajallesi vastaavan uuden laitteen oston yhteydessä tai hävitä se tähän tarkoitetussa keräyspisteessä. Lisätietoja löydät sivulta Yhteystiedot Yhteystiedot löytyvät verkkosivustolta tai

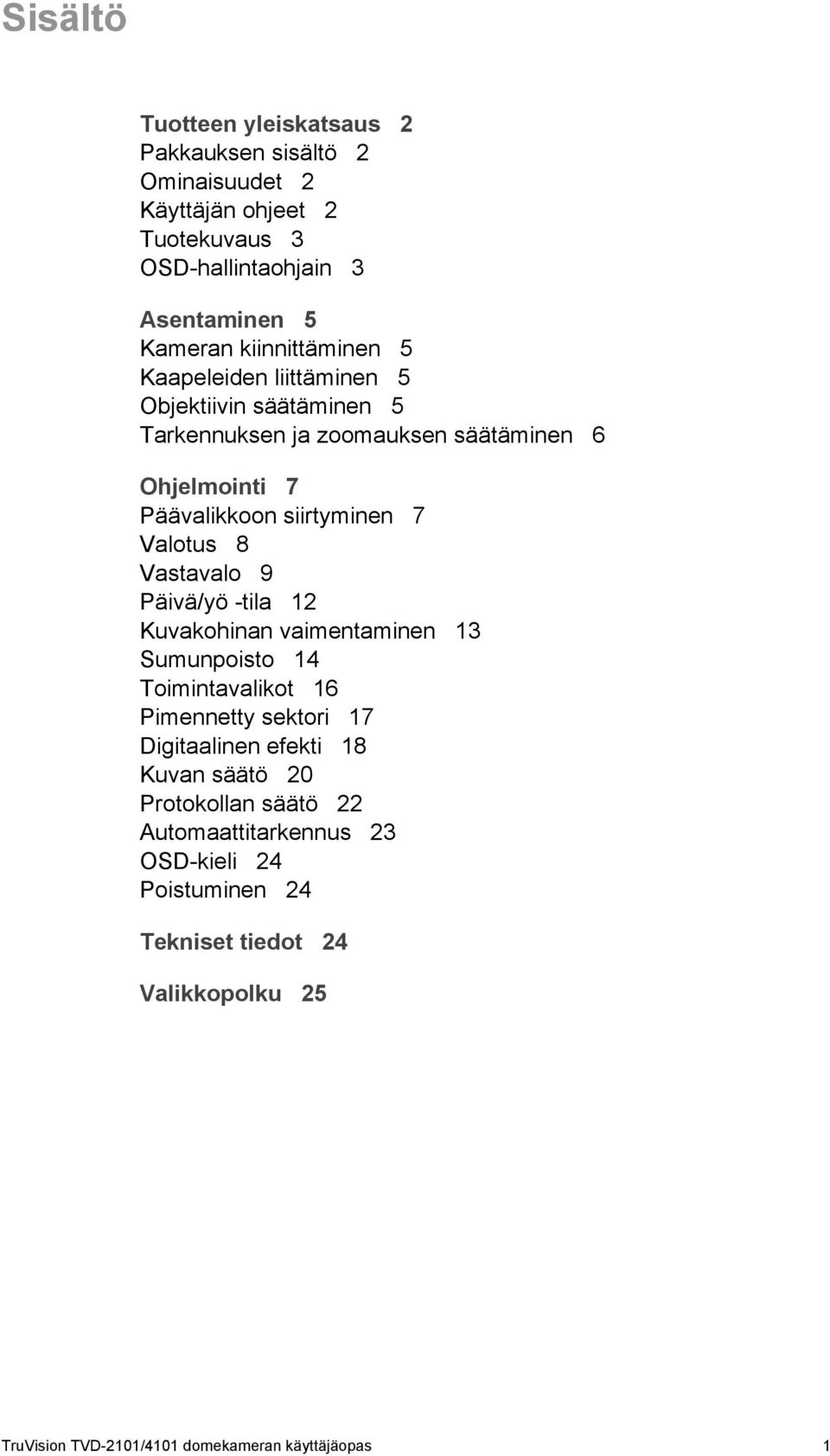

3 Sisältö Tuotteen yleiskatsaus 2 Pakkauksen sisältö 2 Ominaisuudet 2 Käyttäjän ohjeet 2 Tuotekuvaus 3 OSD-hallintaohjain 3 Asentaminen 5 Kameran kiinnittäminen 5 Kaapeleiden liittäminen 5 Objektiivin säätäminen 5 Tarkennuksen ja zoomauksen säätäminen 6 Ohjelmointi 7 Päävalikkoon siirtyminen 7 Valotus 8 Vastavalo 9 Päivä/yö -tila 12 Kuvakohinan vaimentaminen 13 Sumunpoisto 14 Toimintavalikot 16 Pimennetty sektori 17 Digitaalinen efekti 18 Kuvan säätö 20 Protokollan säätö 22 Automaattitarkennus 23 OSD-kieli 24 Poistuminen 24 Tekniset tiedot 24 Valikkopolku 25 TruVision TVD-2101/4101 domekameran käyttäjäopas 1

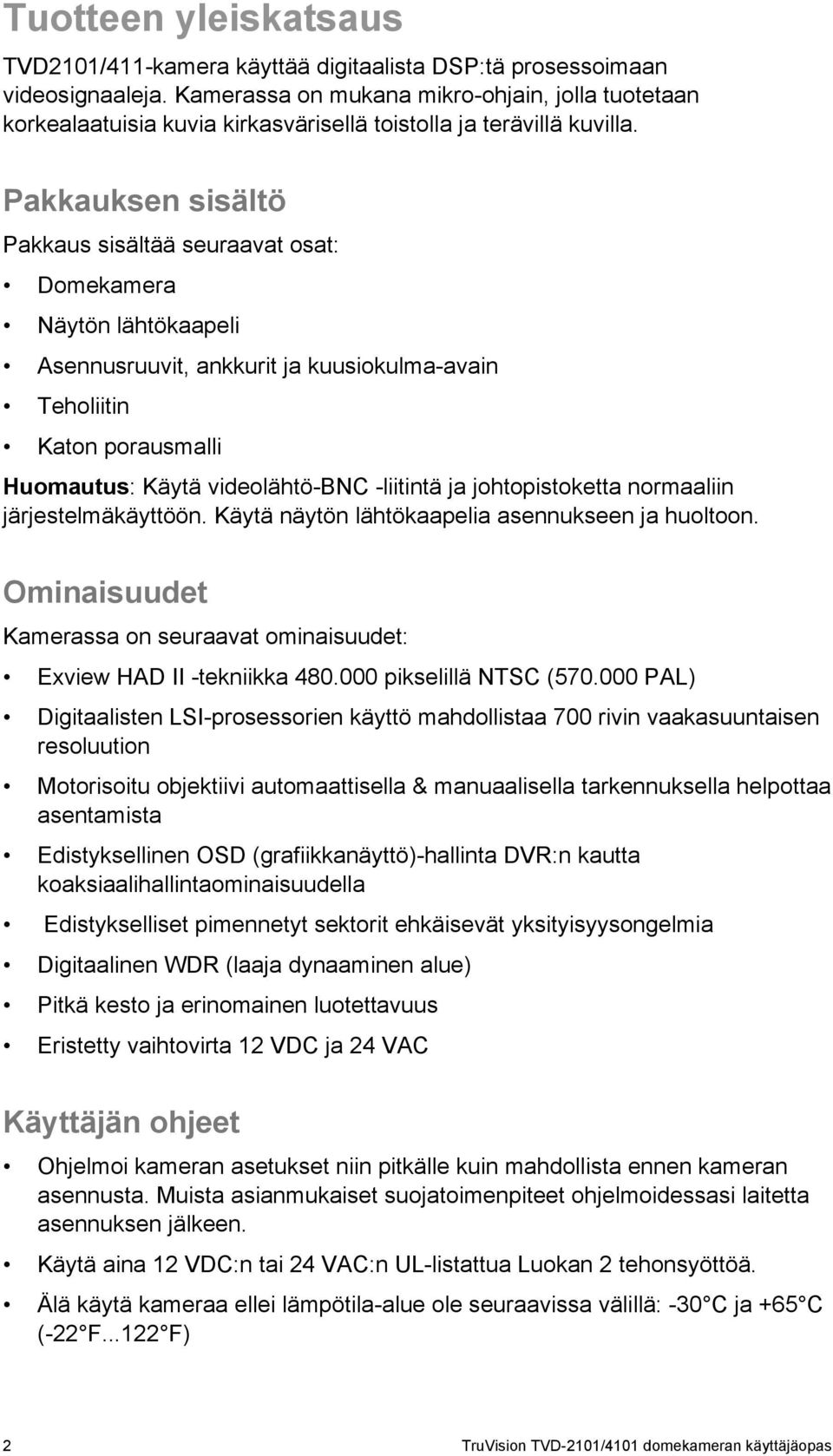

4 Tuotteen yleiskatsaus TVD2101/411-kamera käyttää digitaalista DSP:tä prosessoimaan videosignaaleja. Kamerassa on mukana mikro-ohjain, jolla tuotetaan korkealaatuisia kuvia kirkasvärisellä toistolla ja terävillä kuvilla. Pakkauksen sisältö Pakkaus sisältää seuraavat osat: Domekamera Näytön lähtökaapeli Asennusruuvit, ankkurit ja kuusiokulma-avain Teholiitin Katon porausmalli Huomautus: Käytä videolähtö-bnc -liitintä ja johtopistoketta normaaliin järjestelmäkäyttöön. Käytä näytön lähtökaapelia asennukseen ja huoltoon. Ominaisuudet Kamerassa on seuraavat ominaisuudet: Exview HAD II -tekniikka pikselillä NTSC ( PAL) Digitaalisten LSI-prosessorien käyttö mahdollistaa 700 rivin vaakasuuntaisen resoluution Motorisoitu objektiivi automaattisella & manuaalisella tarkennuksella helpottaa asentamista Edistyksellinen OSD (grafiikkanäyttö)-hallinta DVR:n kautta koaksiaalihallintaominaisuudella Edistykselliset pimennetyt sektorit ehkäisevät yksityisyysongelmia Digitaalinen WDR (laaja dynaaminen alue) Pitkä kesto ja erinomainen luotettavuus Eristetty vaihtovirta 12 VDC ja 24 VAC Käyttäjän ohjeet Ohjelmoi kameran asetukset niin pitkälle kuin mahdollista ennen kameran asennusta. Muista asianmukaiset suojatoimenpiteet ohjelmoidessasi laitetta asennuksen jälkeen. Käytä aina 12 VDC:n tai 24 VAC:n UL-listattua Luokan 2 tehonsyöttöä. Älä käytä kameraa ellei lämpötila-alue ole seuraavissa välillä: -30 C ja +65 C (-22 F F) 2 TruVision TVD-2101/4101 domekameran käyttäjäopas

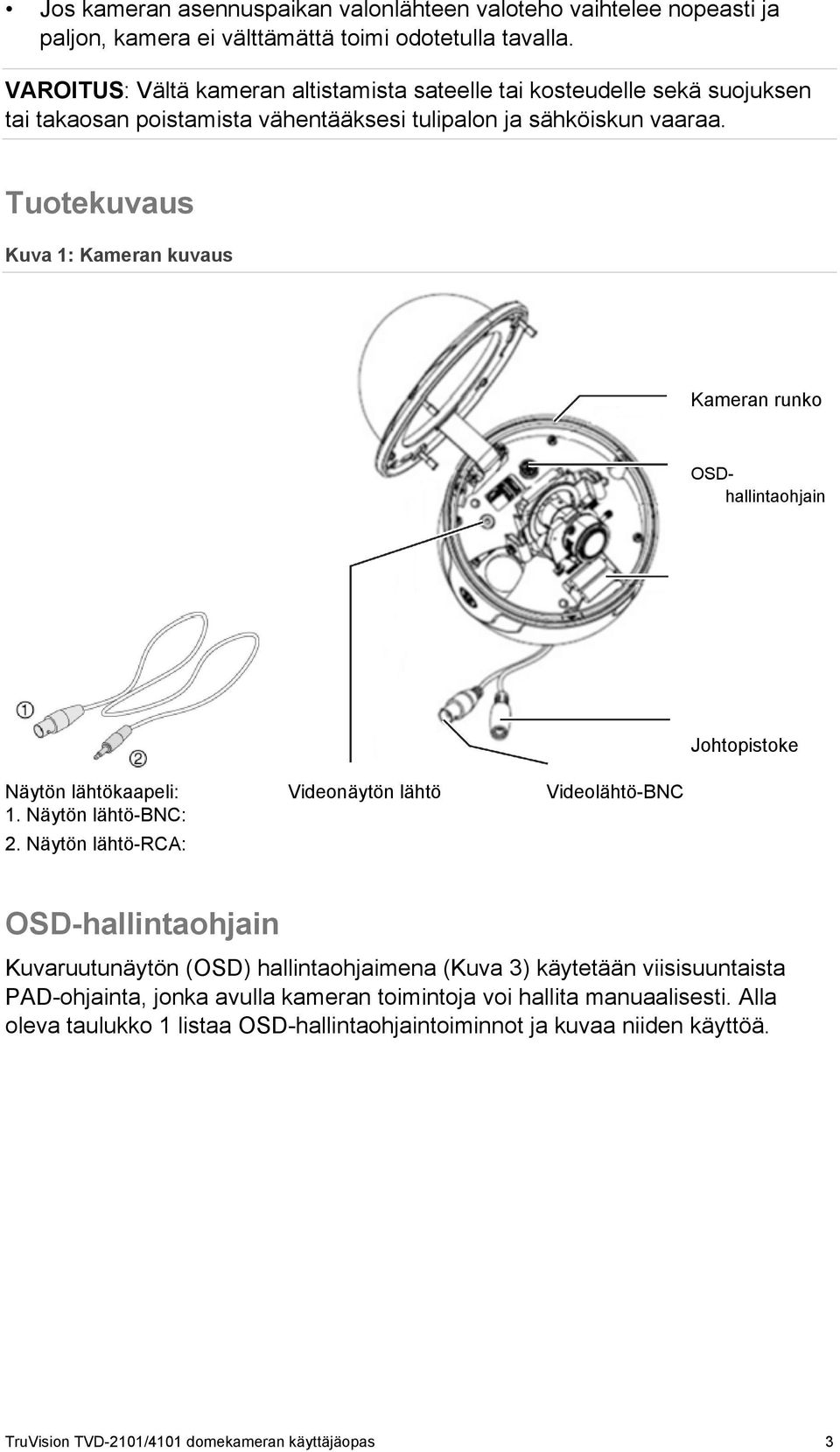

5 Jos kameran asennuspaikan valonlähteen valoteho vaihtelee nopeasti ja paljon, kamera ei välttämättä toimi odotetulla tavalla. VAROITUS: Vältä kameran altistamista sateelle tai kosteudelle sekä suojuksen tai takaosan poistamista vähentääksesi tulipalon ja sähköiskun vaaraa. Tuotekuvaus Kuva 1: Kameran kuvaus Kameran runko OSDhallintaohjain Johtopistoke Näytön lähtökaapeli: 1. Näytön lähtö-bnc: 2. Näytön lähtö-rca: Videonäytön lähtö Videolähtö-BNC OSD-hallintaohjain Kuvaruutunäytön (OSD) hallintaohjaimena (Kuva 3) käytetään viisisuuntaista PAD-ohjainta, jonka avulla kameran toimintoja voi hallita manuaalisesti. Alla oleva taulukko 1 listaa OSD-hallintaohjaintoiminnot ja kuvaa niiden käyttöä. TruVision TVD-2101/4101 domekameran käyttäjäopas 3

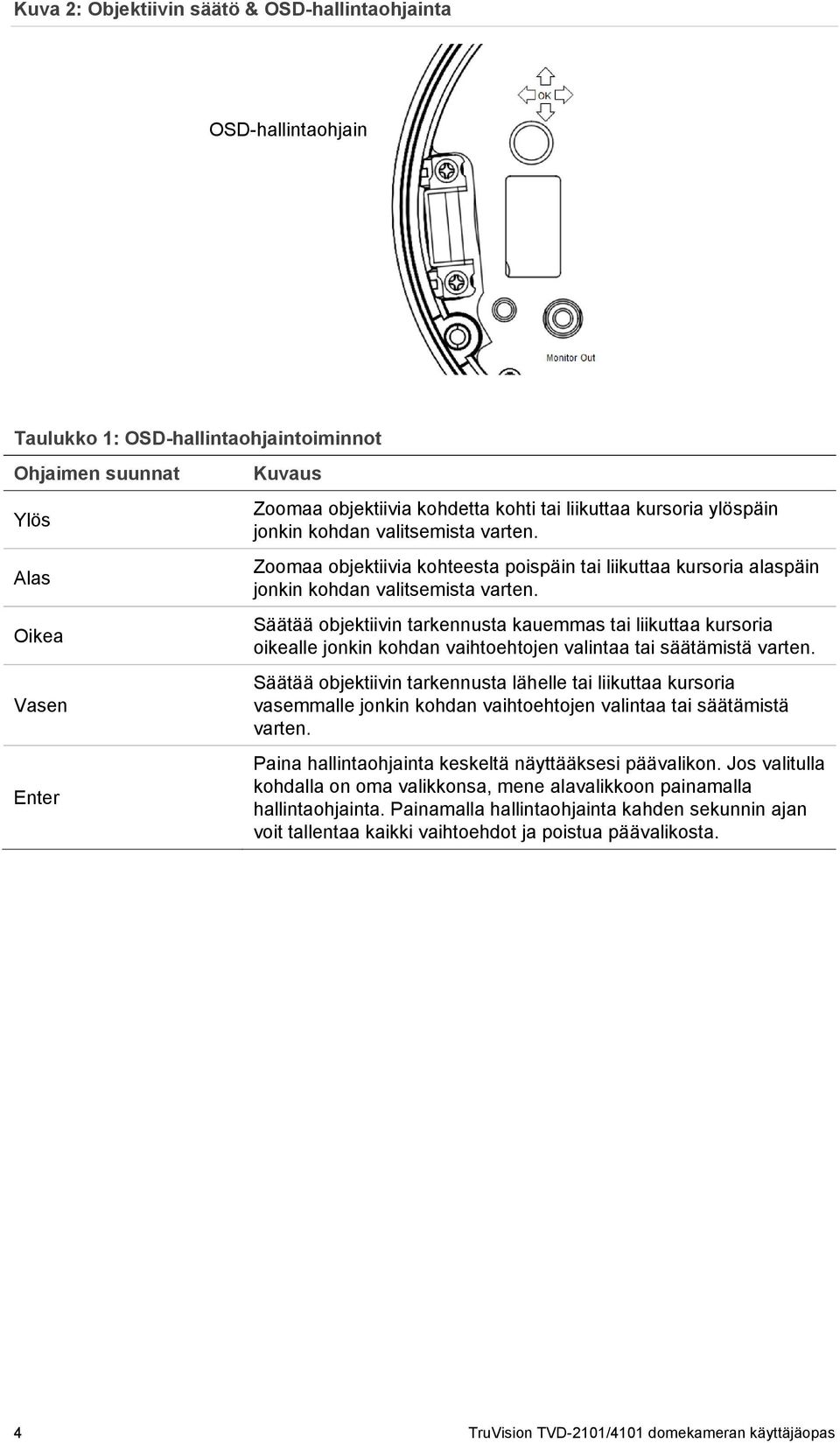

6 Kuva 2: Objektiivin säätö & OSD-hallintaohjainta OSD-hallintaohjain Taulukko 1: OSD-hallintaohjaintoiminnot Ohjaimen suunnat Ylös Alas Oikea Vasen Enter Kuvaus Zoomaa objektiivia kohdetta kohti tai liikuttaa kursoria ylöspäin jonkin kohdan valitsemista varten. Zoomaa objektiivia kohteesta poispäin tai liikuttaa kursoria alaspäin jonkin kohdan valitsemista varten. Säätää objektiivin tarkennusta kauemmas tai liikuttaa kursoria oikealle jonkin kohdan vaihtoehtojen valintaa tai säätämistä varten. Säätää objektiivin tarkennusta lähelle tai liikuttaa kursoria vasemmalle jonkin kohdan vaihtoehtojen valintaa tai säätämistä varten. Paina hallintaohjainta keskeltä näyttääksesi päävalikon. Jos valitulla kohdalla on oma valikkonsa, mene alavalikkoon painamalla hallintaohjainta. Painamalla hallintaohjainta kahden sekunnin ajan voit tallentaa kaikki vaihtoehdot ja poistua päävalikosta. 4 TruVision TVD-2101/4101 domekameran käyttäjäopas

7 Asentaminen Tarkista pakkauksen sisältö ja varmista, että pakkauksessa oleva laite on hyvässä kunnossa ja että kaikki koottavat osat ovat mukana. Asentaaksesi kameran sinun tulee valmistella asennuspinta, kiinnittää kamera, yhdistää kaapelit, säätää objektiivia ja sitten kiinnittää kupusuoja tiiviisti. Huom: Varmista ennen asentamista, että asennuspinta on tarpeeksi vahva kestämään kolme kertaa kameran painon verran painoa. Jos asennuspinta ei ole tarpeeksi vahva, kamera voi pudota ja aiheuttaa merkittävää vahinkoa. Kameran kiinnittäminen Käytä katon poranreikämallia ja merkitse reikien kohdat kattoon kynällä. Kiinnitä jalusta ruuveilla kattoon ja liitä sitten kameran runko jalustaan. Asenna kamera kiinnittämällä se asennuspintaan asianmukaisilla kiinnittimillä. Kaapeleiden liittäminen Kaapeleiden liittäminen: 1. Yhdistä koaksiaalikaapeli kameran BNC-liittimestä CCTV-monitoriin tai videonauhoituslaitteeseen. 2. Liitä 12 VDC:n tai 24 VAC:n virtalähde kameran johtopistokkeeseen. Varoitus: Kun käytät 12 VDC:n virtalähdettä, tarkista polaarisuus. Objektiivin säätäminen Kamera on asennettu kääntö-kallistus-kiertoalustalle (3-akselinen nivel), joten kameran suuntaa on helppo säätää. Lisätietoja on kohdassa Kuva 3 sivulla 5. Kuva 3: Kameran säätäminen Alustan vaakasuuntainen säätäminen alustalla (0-180 ) Alustan pystysuuntainen säätäminen (0-90 ) Vaakasuuntainen roottorisäätäminen (0-350 ) Objektiivin säätäminen Katso Kuva 3 alta. TruVision TVD-2101/4101 domekameran käyttäjäopas 5

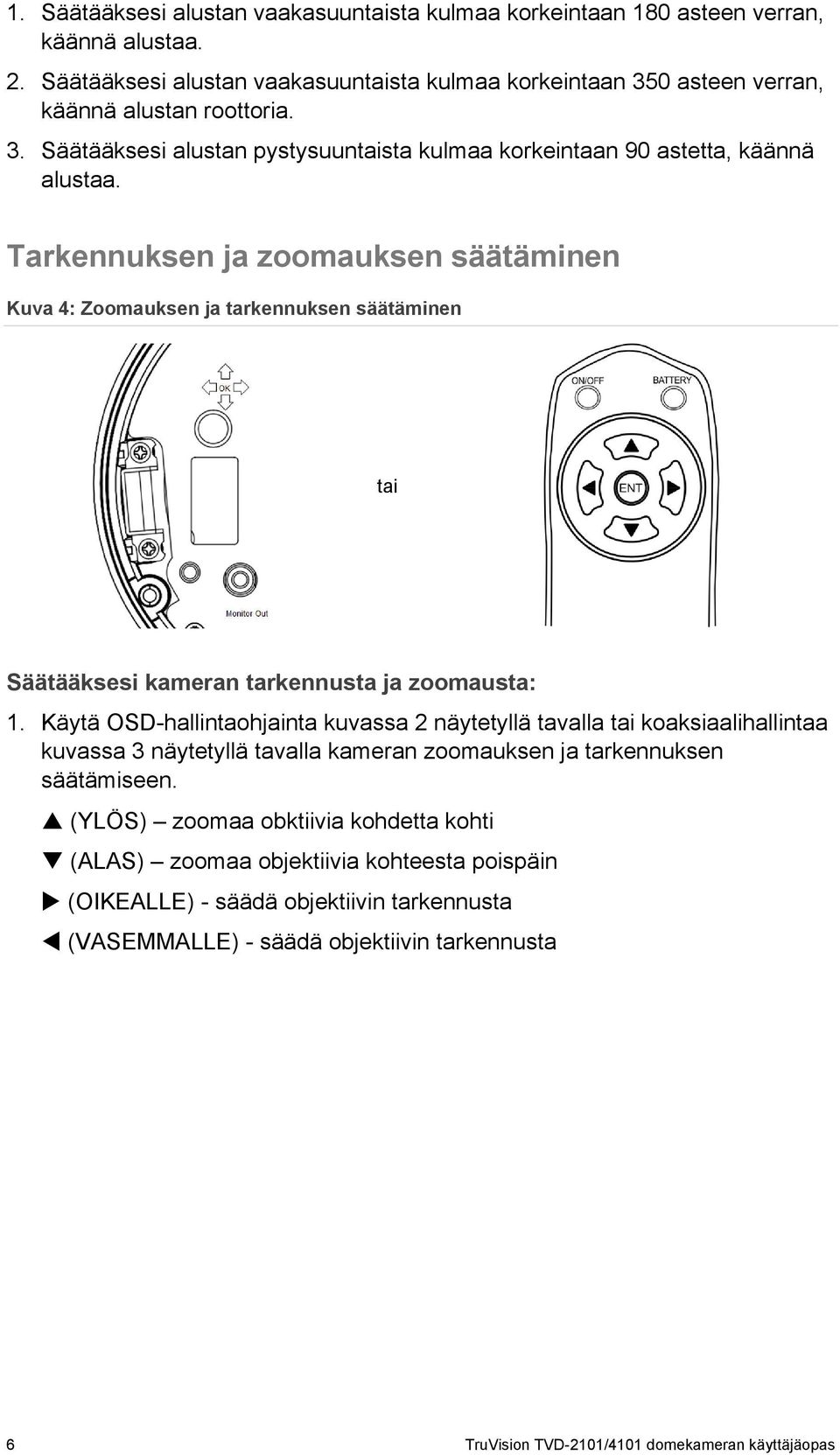

8 1. Säätääksesi alustan vaakasuuntaista kulmaa korkeintaan 180 asteen verran, käännä alustaa. 2. Säätääksesi alustan vaakasuuntaista kulmaa korkeintaan 350 asteen verran, käännä alustan roottoria. 3. Säätääksesi alustan pystysuuntaista kulmaa korkeintaan 90 astetta, käännä alustaa. Tarkennuksen ja zoomauksen säätäminen Kuva 4: Zoomauksen ja tarkennuksen säätäminen tai Säätääksesi kameran tarkennusta ja zoomausta: 1. Käytä OSD-hallintaohjainta kuvassa 2 näytetyllä tavalla tai koaksiaalihallintaa kuvassa 3 näytetyllä tavalla kameran zoomauksen ja tarkennuksen säätämiseen. (YLÖS) zoomaa obktiivia kohdetta kohti (ALAS) zoomaa objektiivia kohteesta poispäin (OIKEALLE) - säädä objektiivin tarkennusta (VASEMMALLE) - säädä objektiivin tarkennusta 6 TruVision TVD-2101/4101 domekameran käyttäjäopas

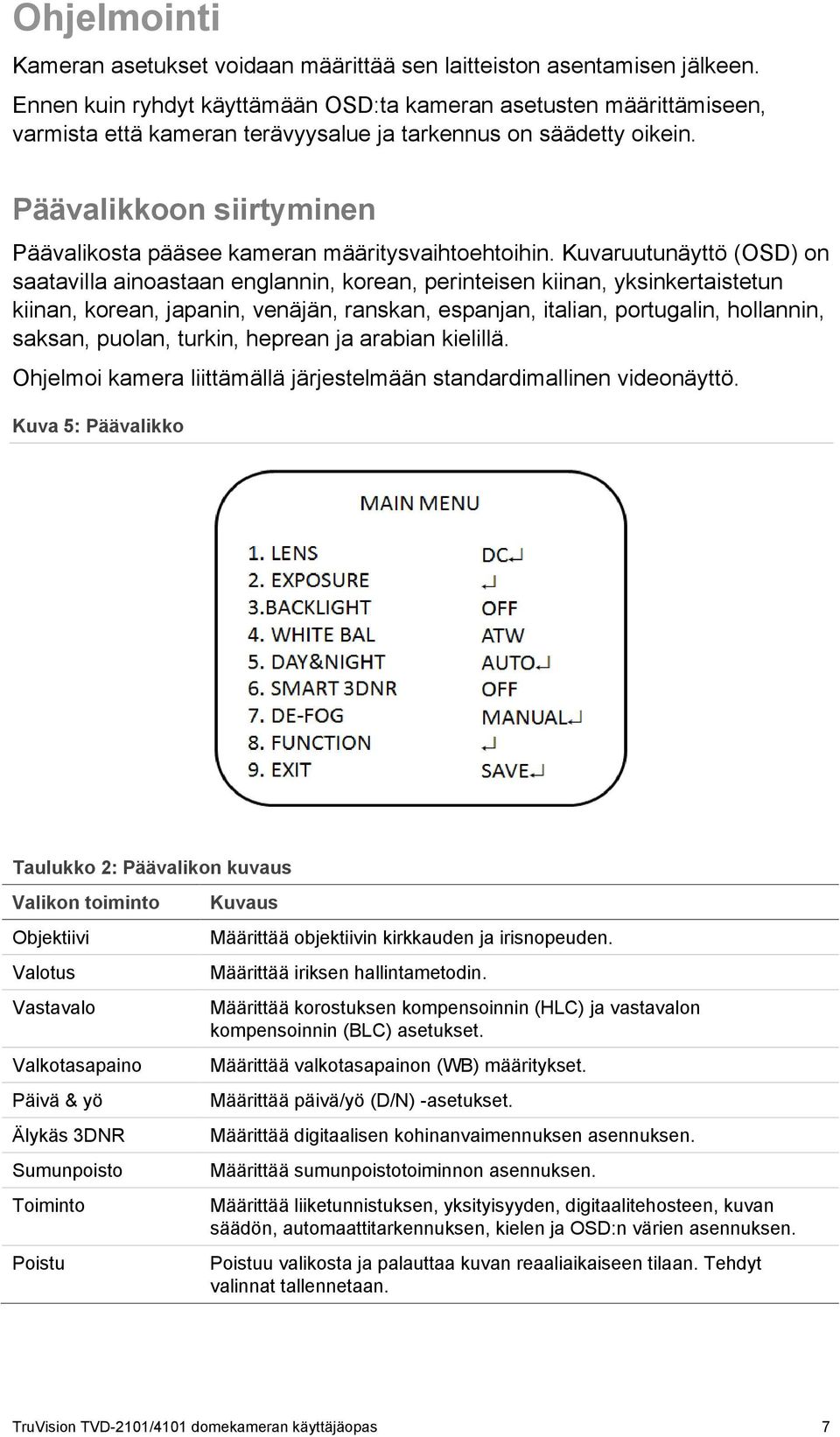

9 Ohjelmointi Kameran asetukset voidaan määrittää sen laitteiston asentamisen jälkeen. Ennen kuin ryhdyt käyttämään OSD:ta kameran asetusten määrittämiseen, varmista että kameran terävyysalue ja tarkennus on säädetty oikein. Päävalikkoon siirtyminen Päävalikosta pääsee kameran määritysvaihtoehtoihin. Kuvaruutunäyttö (OSD) on saatavilla ainoastaan englannin, korean, perinteisen kiinan, yksinkertaistetun kiinan, korean, japanin, venäjän, ranskan, espanjan, italian, portugalin, hollannin, saksan, puolan, turkin, heprean ja arabian kielillä. Ohjelmoi kamera liittämällä järjestelmään standardimallinen videonäyttö. Kuva 5: Päävalikko Taulukko 2: Päävalikon kuvaus Valikon toiminto Objektiivi Valotus Vastavalo Valkotasapaino Päivä & yö Älykäs 3DNR Sumunpoisto Toiminto Poistu Kuvaus Määrittää objektiivin kirkkauden ja irisnopeuden. Määrittää iriksen hallintametodin. Määrittää korostuksen kompensoinnin (HLC) ja vastavalon kompensoinnin (BLC) asetukset. Määrittää valkotasapainon (WB) määritykset. Määrittää päivä/yö (D/N) -asetukset. Määrittää digitaalisen kohinanvaimennuksen asennuksen. Määrittää sumunpoistotoiminnon asennuksen. Määrittää liiketunnistuksen, yksityisyyden, digitaalitehosteen, kuvan säädön, automaattitarkennuksen, kielen ja OSD:n värien asennuksen. Poistuu valikosta ja palauttaa kuvan reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. TruVision TVD-2101/4101 domekameran käyttäjäopas 7

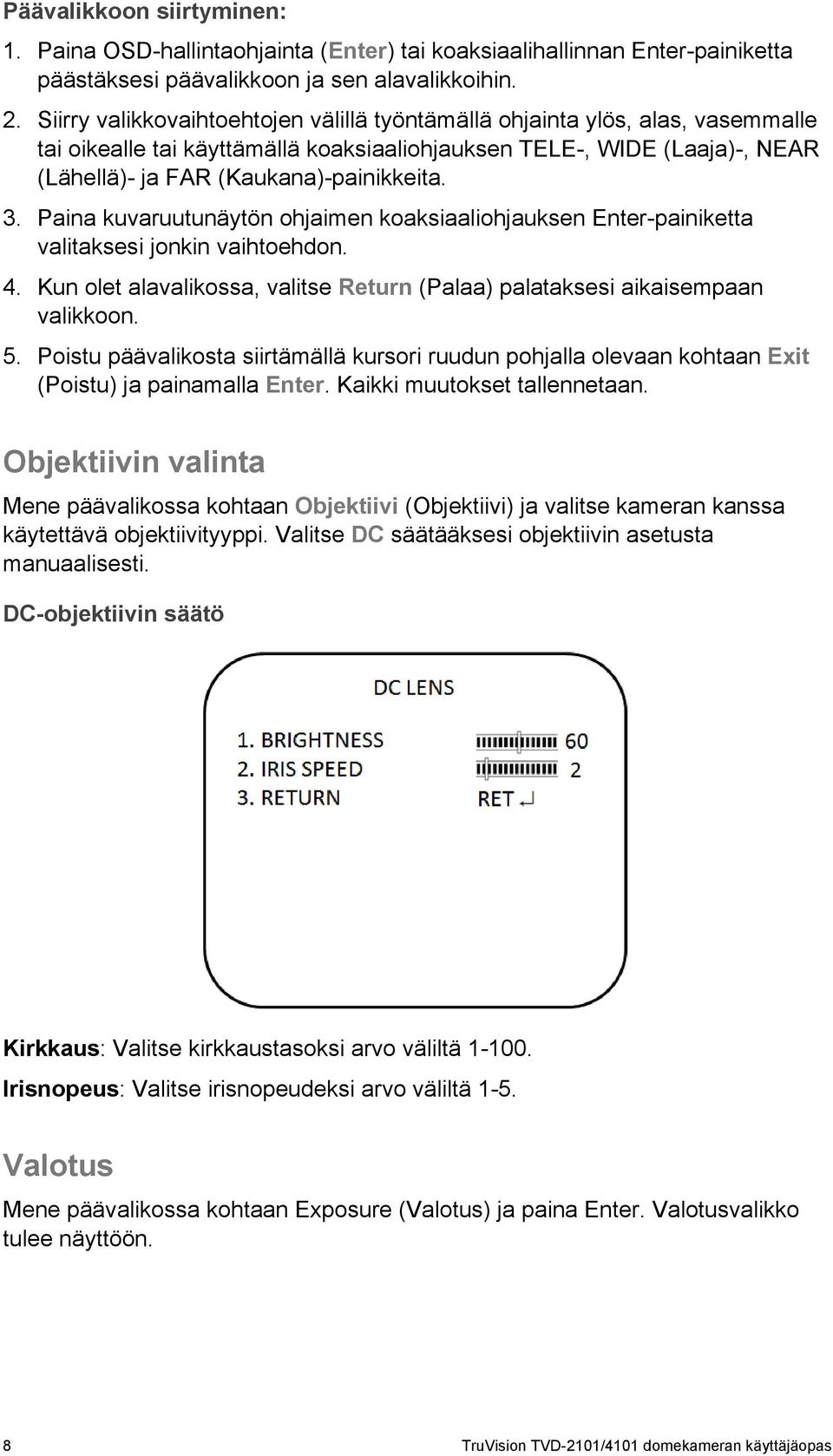

10 Päävalikkoon siirtyminen: 1. Paina OSD-hallintaohjainta (Enter) tai koaksiaalihallinnan Enter-painiketta päästäksesi päävalikkoon ja sen alavalikkoihin. 2. Siirry valikkovaihtoehtojen välillä työntämällä ohjainta ylös, alas, vasemmalle tai oikealle tai käyttämällä koaksiaaliohjauksen TELE-, WIDE (Laaja)-, NEAR (Lähellä)- ja FAR (Kaukana)-painikkeita. 3. Paina kuvaruutunäytön ohjaimen koaksiaaliohjauksen Enter-painiketta valitaksesi jonkin vaihtoehdon. 4. Kun olet alavalikossa, valitse Return (Palaa) palataksesi aikaisempaan valikkoon. 5. Poistu päävalikosta siirtämällä kursori ruudun pohjalla olevaan kohtaan Exit (Poistu) ja painamalla Enter. Kaikki muutokset tallennetaan. Objektiivin valinta Mene päävalikossa kohtaan Objektiivi (Objektiivi) ja valitse kameran kanssa käytettävä objektiivityyppi. Valitse DC säätääksesi objektiivin asetusta manuaalisesti. DC-objektiivin säätö Kirkkaus: Valitse kirkkaustasoksi arvo väliltä Irisnopeus: Valitse irisnopeudeksi arvo väliltä 1-5. Valotus Mene päävalikossa kohtaan Exposure (Valotus) ja paina Enter. Valotusvalikko tulee näyttöön. 8 TruVision TVD-2101/4101 domekameran käyttäjäopas

11 Valotusvalikko: Valikkokohta Suljin AGC SENSUP Paluu Kuvaus 1/50: Kiinteä arvo MANUAL: Määritä manuaalinen suljinarvo. Valitse korkea arvo nähdäksesi liikettä ja matala arvo nähdäksesi kuvan kirkkaammin. Arvot voivat vaihdella välillä 1/50-1/ FLK: Välkkymismoodi estää valonlähteistä johtuvat häiriöt. AUTO: Kamera asettaa optimaalisen sulkijanopeuden. Voit määrittää maksimisulkijanopeuden AUTO (automaatti) -tilassa. Arvot voivat vaihdella välillä FLK-1/ Säädä automaattisen voimakkuushallinnan maksimitasoa, jota käytetään vähävaloisissa olosuhteissa joissa iris on täysin auki. Arvot vaihtelevat välillä OFF-High. Asetus viittaa siihen valon määrään jonka sallitaan latautua sensoriin aina kaksinkertaista määrästä "normaaliin" valoon verran 256-kertaiseen määrään "normaaliin" valoon verrattuna. Menetelmän avulla voidaan ottaa loistavia, kirkkaita värikuvia lähes täydessä pimeydessä. Arvot vaihtelevat välillä x2-x256. Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. Vastavalo Mene päävalikossa kohtaan Backlight (Vastavalo) ja valitse vaihtoehdot (DWDR, HLC, BLC, tai OFF) joita muokataan valikossa. Ota huomioon että tämä voidaan asettaa vain jos kohta DAY&NIGHT (PÄIVÄ&YÖ) asetetaan COLOR (VÄRI) -tilaan. DWDR-valikko: Digitaalinen laaja dynaaminen alue (DWDR) mahdollistaa objektien yksityiskohtien näkemisen varjoissa tai objektien yksityiskohtien näkemisen kirkkailla alueilla joissa on korkea kontrasti kirkkaiden ja tummien alueiden välillä. Esimerkki tästä ovat ohiajavan auton etuvalot. TruVision TVD-2101/4101 domekameran käyttäjäopas 9

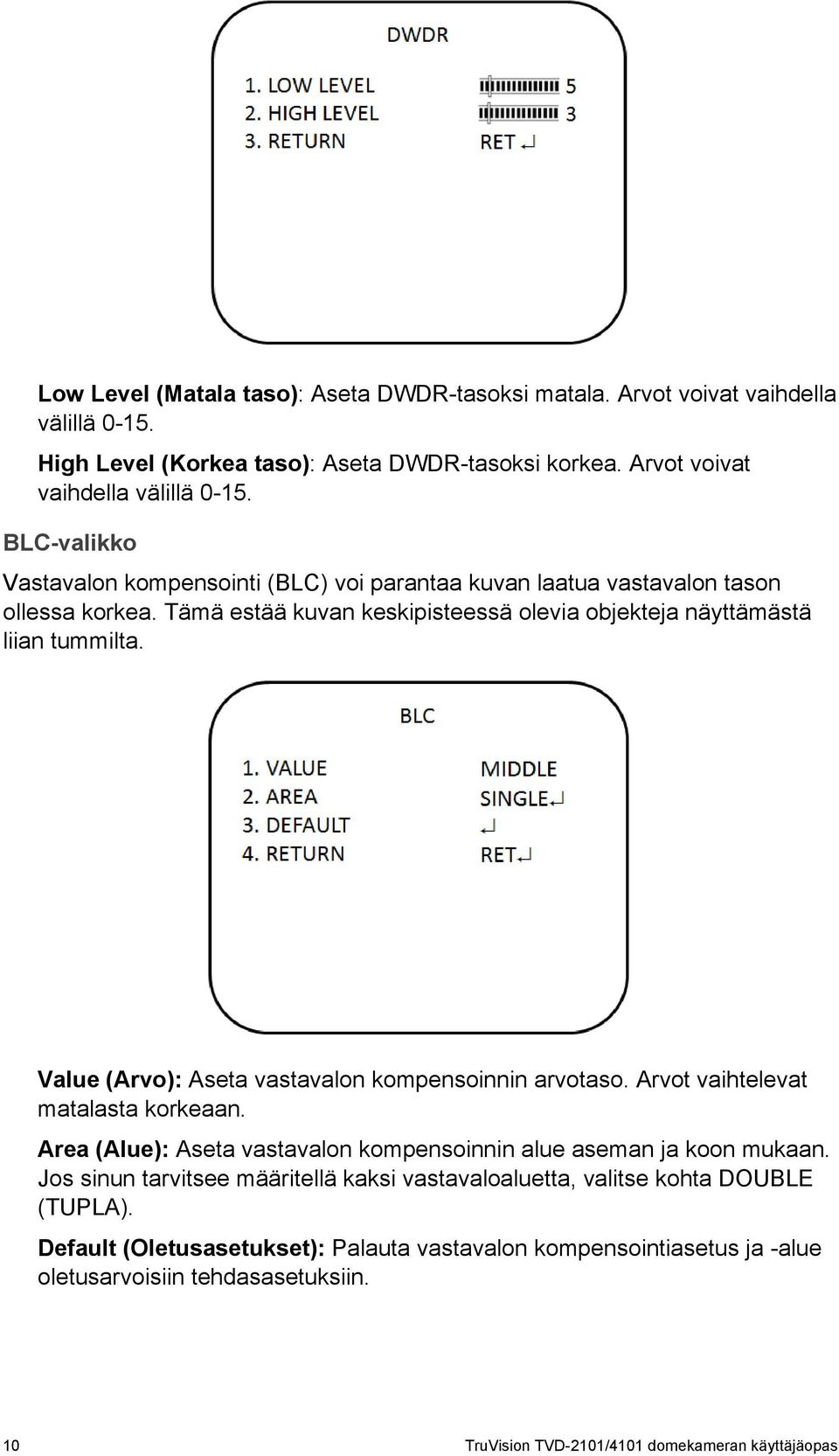

12 Low Level (Matala taso): Aseta DWDR-tasoksi matala. Arvot voivat vaihdella välillä High Level (Korkea taso): Aseta DWDR-tasoksi korkea. Arvot voivat vaihdella välillä BLC-valikko Vastavalon kompensointi (BLC) voi parantaa kuvan laatua vastavalon tason ollessa korkea. Tämä estää kuvan keskipisteessä olevia objekteja näyttämästä liian tummilta. Value (Arvo): Aseta vastavalon kompensoinnin arvotaso. Arvot vaihtelevat matalasta korkeaan. Area (Alue): Aseta vastavalon kompensoinnin alue aseman ja koon mukaan. Jos sinun tarvitsee määritellä kaksi vastavaloaluetta, valitse kohta DOUBLE (TUPLA). Default (Oletusasetukset): Palauta vastavalon kompensointiasetus ja -alue oletusarvoisiin tehdasasetuksiin. 10 TruVision TVD-2101/4101 domekameran käyttäjäopas

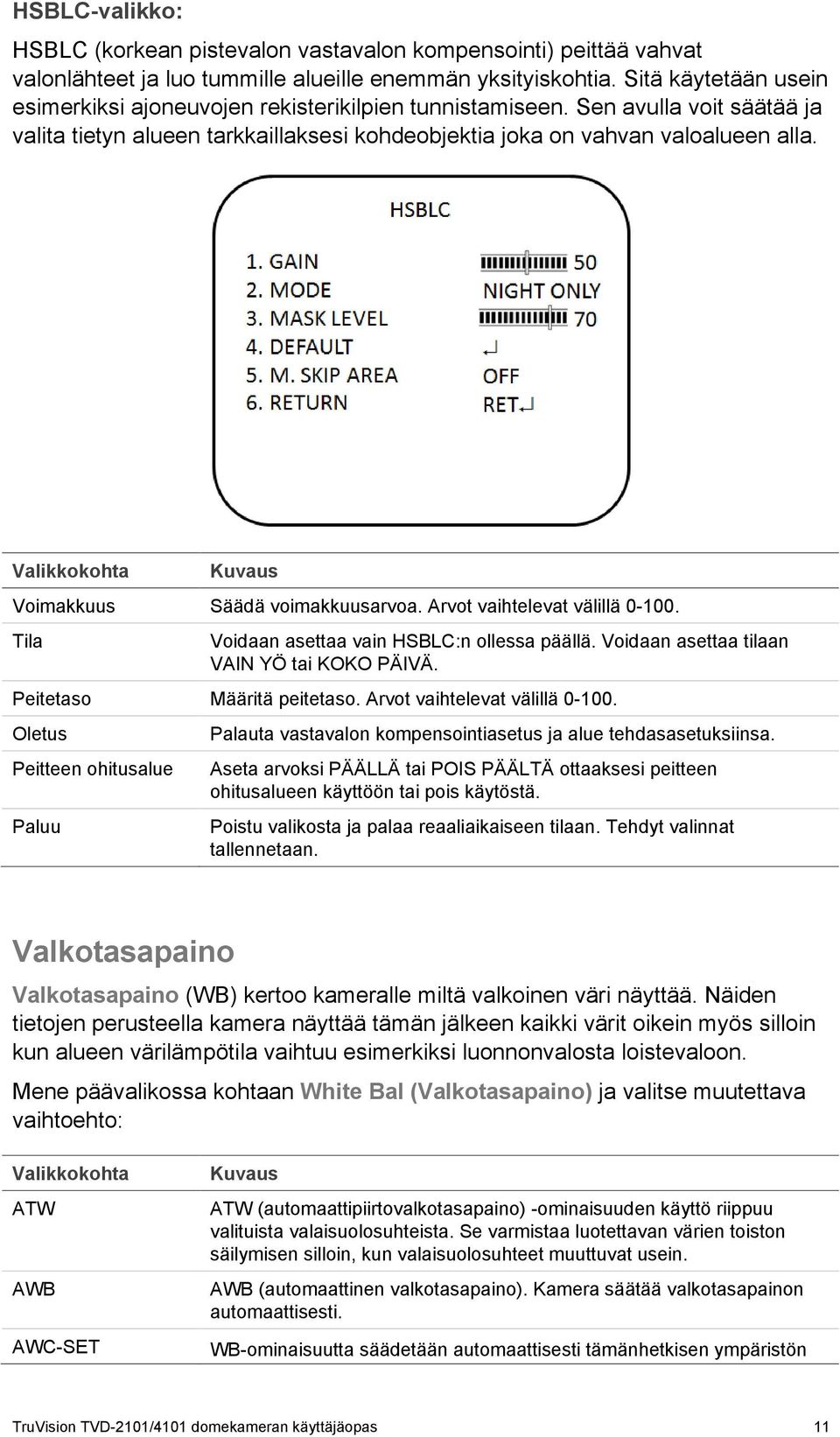

13 HSBLC-valikko: HSBLC (korkean pistevalon vastavalon kompensointi) peittää vahvat valonlähteet ja luo tummille alueille enemmän yksityiskohtia. Sitä käytetään usein esimerkiksi ajoneuvojen rekisterikilpien tunnistamiseen. Sen avulla voit säätää ja valita tietyn alueen tarkkaillaksesi kohdeobjektia joka on vahvan valoalueen alla. Valikkokohta Kuvaus Voimakkuus Säädä voimakkuusarvoa. Arvot vaihtelevat välillä Tila Voidaan asettaa vain HSBLC:n ollessa päällä. Voidaan asettaa tilaan VAIN YÖ tai KOKO PÄIVÄ. Peitetaso Määritä peitetaso. Arvot vaihtelevat välillä Oletus Peitteen ohitusalue Paluu Palauta vastavalon kompensointiasetus ja alue tehdasasetuksiinsa. Aseta arvoksi PÄÄLLÄ tai POIS PÄÄLTÄ ottaaksesi peitteen ohitusalueen käyttöön tai pois käytöstä. Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. Valkotasapaino Valkotasapaino (WB) kertoo kameralle miltä valkoinen väri näyttää. Näiden tietojen perusteella kamera näyttää tämän jälkeen kaikki värit oikein myös silloin kun alueen värilämpötila vaihtuu esimerkiksi luonnonvalosta loistevaloon. Mene päävalikossa kohtaan White Bal (Valkotasapaino) ja valitse muutettava vaihtoehto: Valikkokohta ATW AWB AWC-SET Kuvaus ATW (automaattipiirtovalkotasapaino) -ominaisuuden käyttö riippuu valituista valaisuolosuhteista. Se varmistaa luotettavan värien toiston säilymisen silloin, kun valaisuolosuhteet muuttuvat usein. AWB (automaattinen valkotasapaino). Kamera säätää valkotasapainon automaattisesti. WB-ominaisuutta säädetään automaattisesti tämänhetkisen ympäristön TruVision TVD-2101/4101 domekameran käyttäjäopas 11

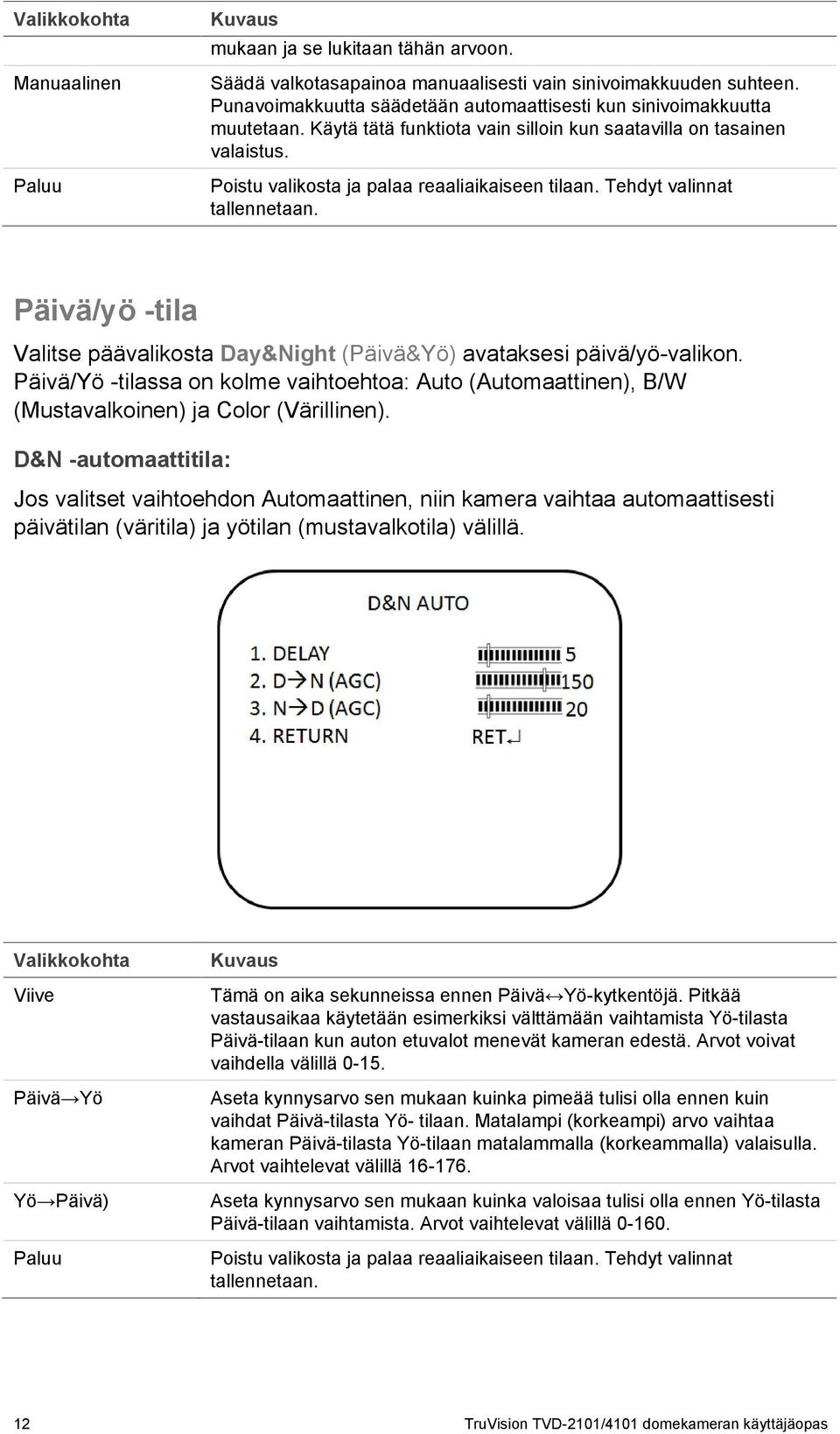

14 Valikkokohta Manuaalinen Paluu Kuvaus mukaan ja se lukitaan tähän arvoon. Säädä valkotasapainoa manuaalisesti vain sinivoimakkuuden suhteen. Punavoimakkuutta säädetään automaattisesti kun sinivoimakkuutta muutetaan. Käytä tätä funktiota vain silloin kun saatavilla on tasainen valaistus. Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. Päivä/yö -tila Valitse päävalikosta Day&Night (Päivä&Yö) avataksesi päivä/yö-valikon. Päivä/Yö -tilassa on kolme vaihtoehtoa: Auto (Automaattinen), B/W (Mustavalkoinen) ja Color (Värillinen). D&N -automaattitila: Jos valitset vaihtoehdon Automaattinen, niin kamera vaihtaa automaattisesti päivätilan (väritila) ja yötilan (mustavalkotila) välillä. Valikkokohta Viive Päivä Yö Yö Päivä) Paluu Kuvaus Tämä on aika sekunneissa ennen Päivä Yö-kytkentöjä. Pitkää vastausaikaa käytetään esimerkiksi välttämään vaihtamista Yö-tilasta Päivä-tilaan kun auton etuvalot menevät kameran edestä. Arvot voivat vaihdella välillä Aseta kynnysarvo sen mukaan kuinka pimeää tulisi olla ennen kuin vaihdat Päivä-tilasta Yö- tilaan. Matalampi (korkeampi) arvo vaihtaa kameran Päivä-tilasta Yö-tilaan matalammalla (korkeammalla) valaisulla. Arvot vaihtelevat välillä Aseta kynnysarvo sen mukaan kuinka valoisaa tulisi olla ennen Yö-tilasta Päivä-tilaan vaihtamista. Arvot vaihtelevat välillä Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. 12 TruVision TVD-2101/4101 domekameran käyttäjäopas

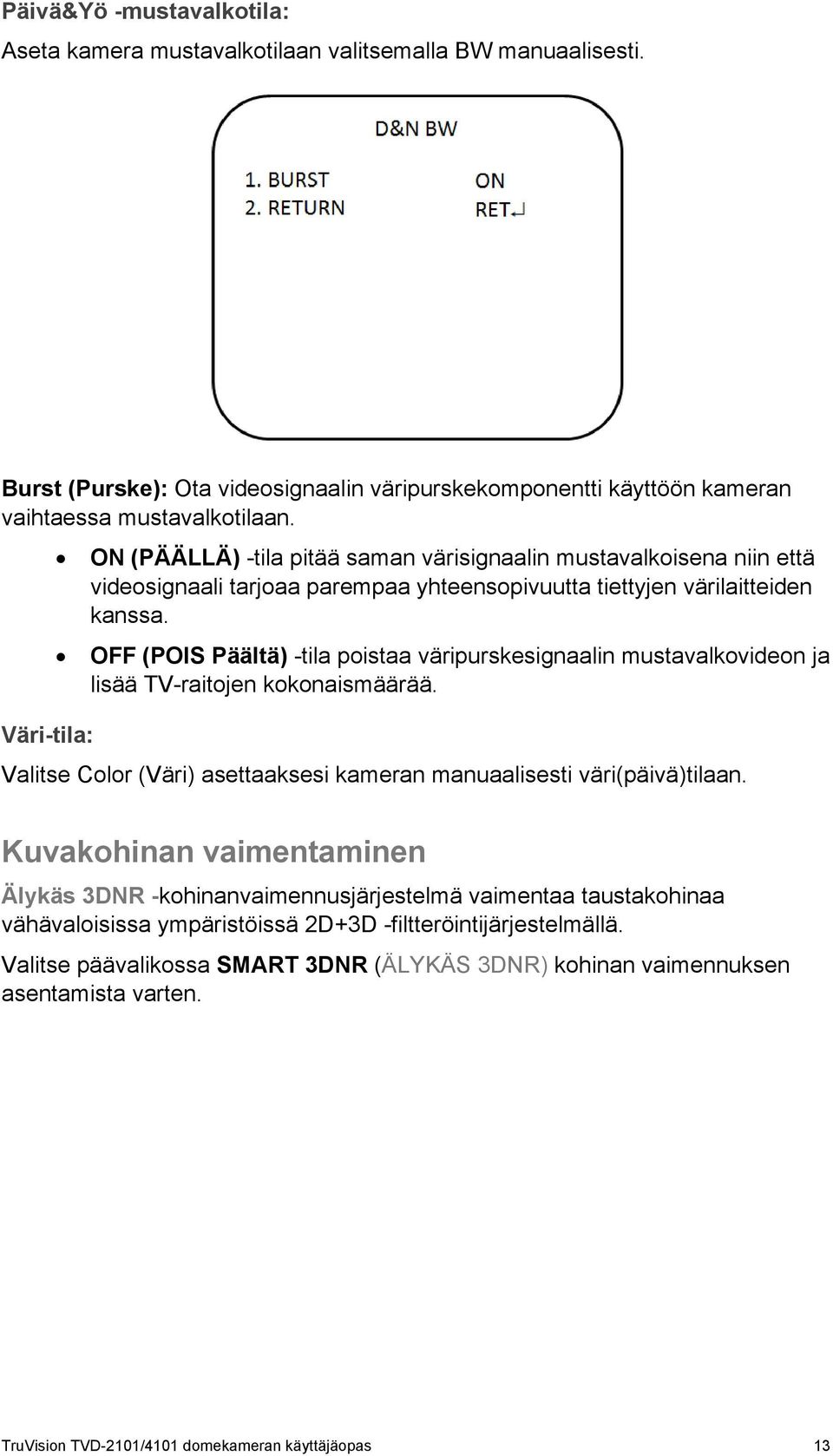

15 Päivä&Yö -mustavalkotila: Aseta kamera mustavalkotilaan valitsemalla BW manuaalisesti. Burst (Purske): Ota videosignaalin väripurskekomponentti käyttöön kameran vaihtaessa mustavalkotilaan. Väri-tila: ON (PÄÄLLÄ) -tila pitää saman värisignaalin mustavalkoisena niin että videosignaali tarjoaa parempaa yhteensopivuutta tiettyjen värilaitteiden kanssa. OFF (POIS Päältä) -tila poistaa väripurskesignaalin mustavalkovideon ja lisää TV-raitojen kokonaismäärää. Valitse Color (Väri) asettaaksesi kameran manuaalisesti väri(päivä)tilaan. Kuvakohinan vaimentaminen Älykäs 3DNR -kohinanvaimennusjärjestelmä vaimentaa taustakohinaa vähävaloisissa ympäristöissä 2D+3D -filtteröintijärjestelmällä. Valitse päävalikossa SMART 3DNR (ÄLYKÄS 3DNR) kohinan vaimennuksen asentamista varten. TruVision TVD-2101/4101 domekameran käyttäjäopas 13

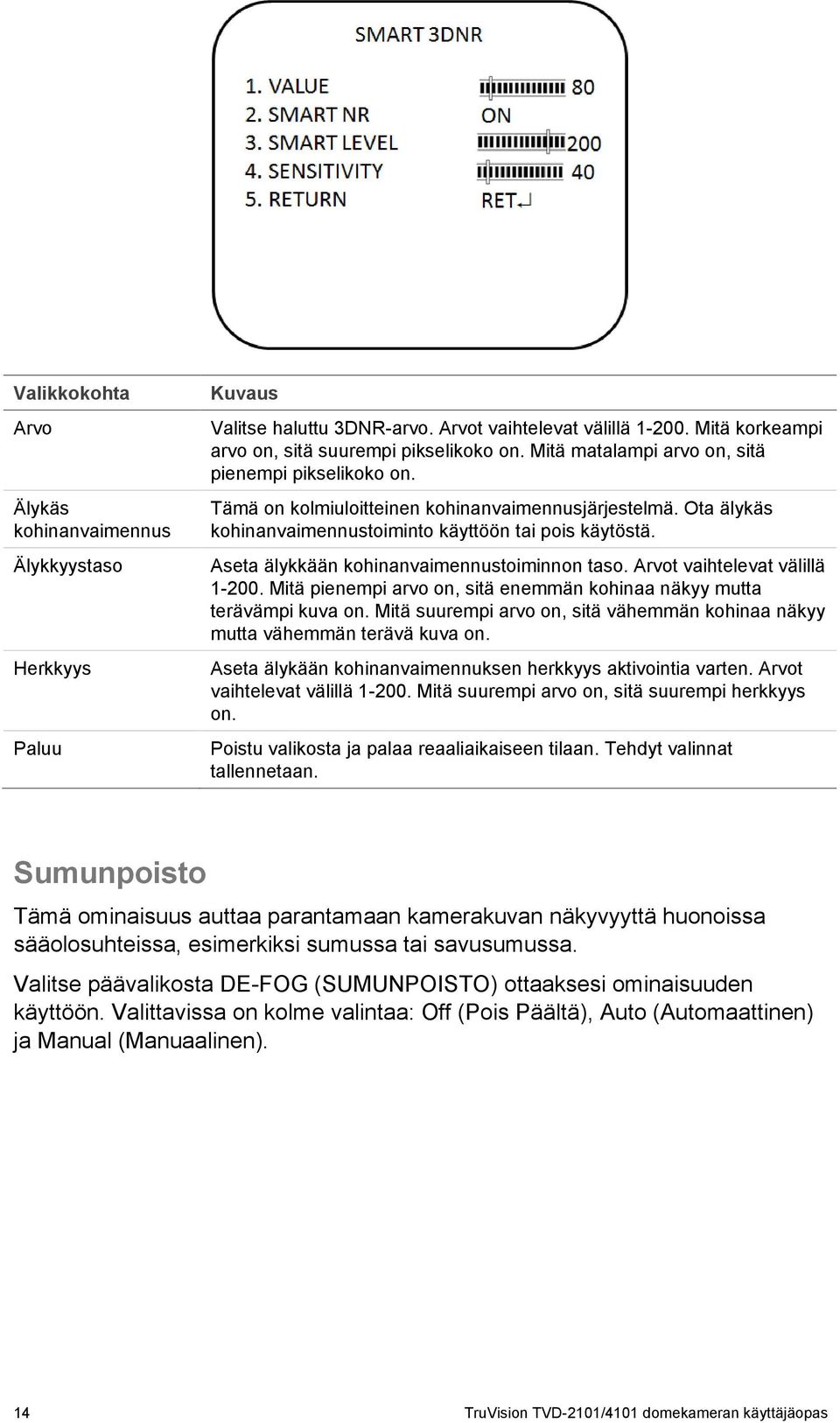

16 Valikkokohta Arvo Älykäs kohinanvaimennus Älykkyystaso Herkkyys Paluu Kuvaus Valitse haluttu 3DNR-arvo. Arvot vaihtelevat välillä Mitä korkeampi arvo on, sitä suurempi pikselikoko on. Mitä matalampi arvo on, sitä pienempi pikselikoko on. Tämä on kolmiuloitteinen kohinanvaimennusjärjestelmä. Ota älykäs kohinanvaimennustoiminto käyttöön tai pois käytöstä. Aseta älykkään kohinanvaimennustoiminnon taso. Arvot vaihtelevat välillä Mitä pienempi arvo on, sitä enemmän kohinaa näkyy mutta terävämpi kuva on. Mitä suurempi arvo on, sitä vähemmän kohinaa näkyy mutta vähemmän terävä kuva on. Aseta älykään kohinanvaimennuksen herkkyys aktivointia varten. Arvot vaihtelevat välillä Mitä suurempi arvo on, sitä suurempi herkkyys on. Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. Sumunpoisto Tämä ominaisuus auttaa parantamaan kamerakuvan näkyvyyttä huonoissa sääolosuhteissa, esimerkiksi sumussa tai savusumussa. Valitse päävalikosta DE-FOG (SUMUNPOISTO) ottaaksesi ominaisuuden käyttöön. Valittavissa on kolme valintaa: Off (Pois Päältä), Auto (Automaattinen) ja Manual (Manuaalinen). 14 TruVision TVD-2101/4101 domekameran käyttäjäopas

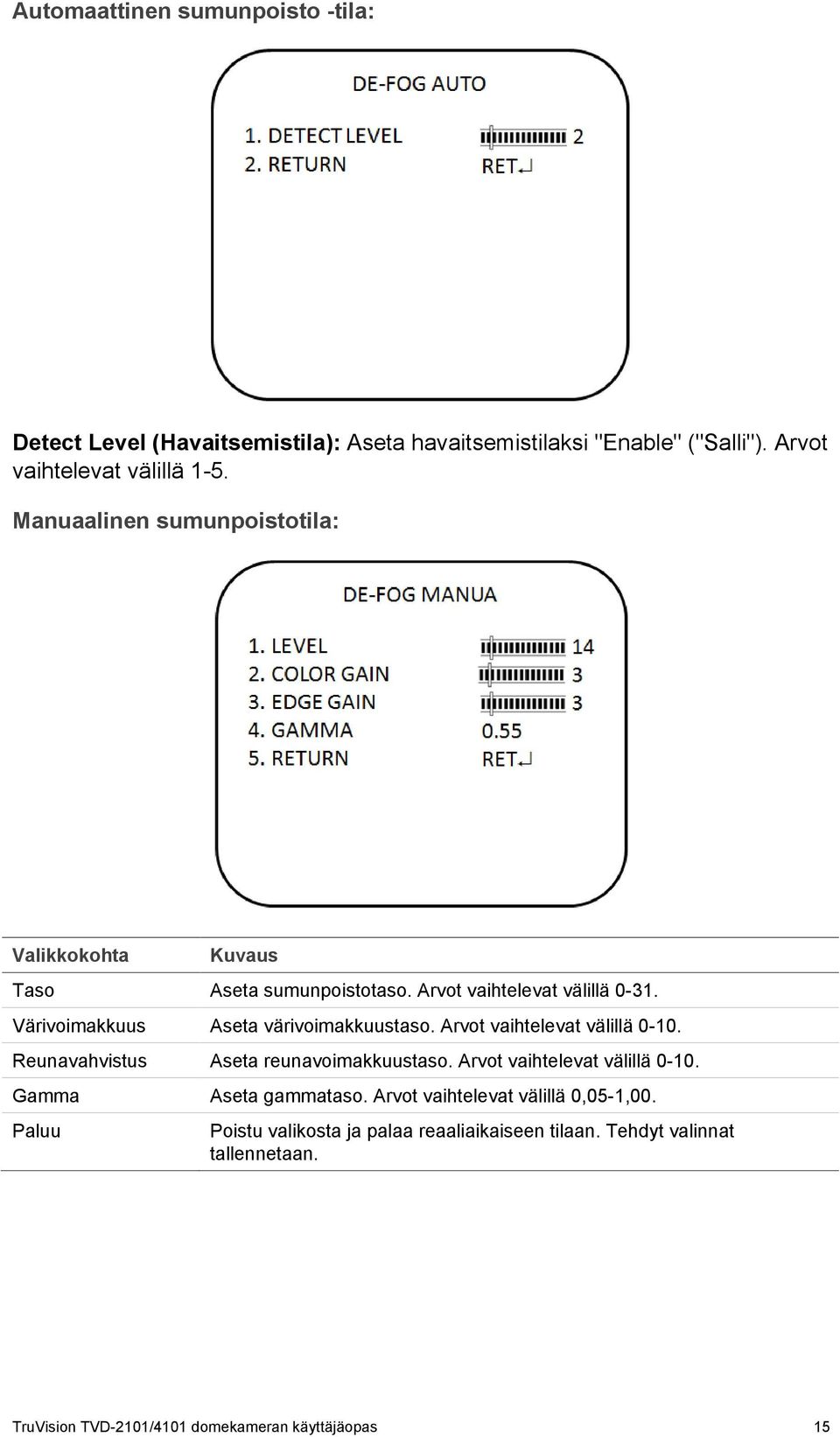

17 Automaattinen sumunpoisto -tila: Detect Level (Havaitsemistila): Aseta havaitsemistilaksi "Enable" ("Salli"). Arvot vaihtelevat välillä 1-5. Manuaalinen sumunpoistotila: Valikkokohta Kuvaus Taso Aseta sumunpoistotaso. Arvot vaihtelevat välillä Värivoimakkuus Aseta värivoimakkuustaso. Arvot vaihtelevat välillä Reunavahvistus Aseta reunavoimakkuustaso. Arvot vaihtelevat välillä Gamma Aseta gammataso. Arvot vaihtelevat välillä 0,05-1,00. Paluu Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. TruVision TVD-2101/4101 domekameran käyttäjäopas 15

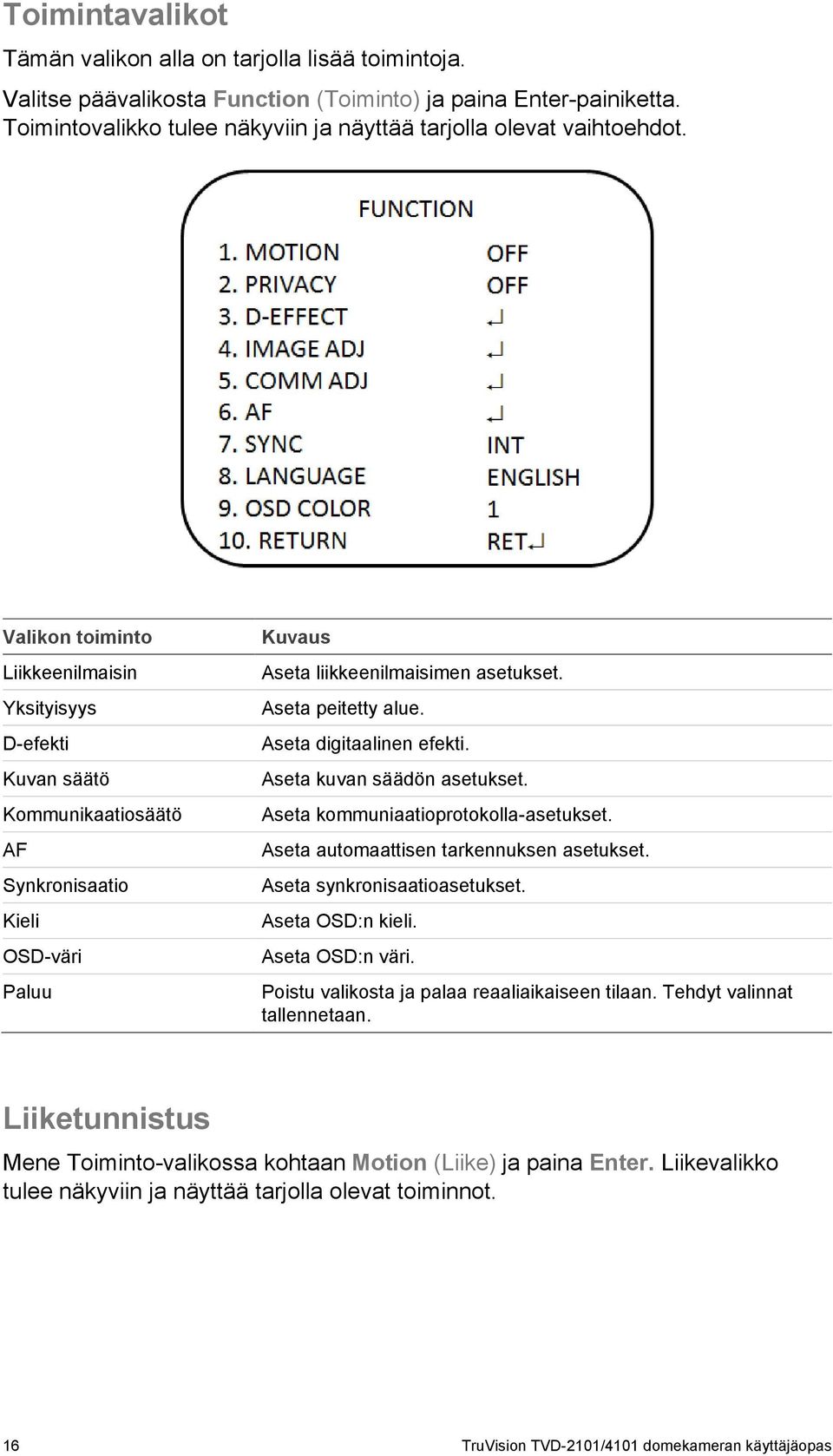

18 Toimintavalikot Tämän valikon alla on tarjolla lisää toimintoja. Valitse päävalikosta Function (Toiminto) ja paina Enter-painiketta. Toimintovalikko tulee näkyviin ja näyttää tarjolla olevat vaihtoehdot. Valikon toiminto Liikkeenilmaisin Yksityisyys D-efekti Kuvan säätö Kommunikaatiosäätö AF Synkronisaatio Kieli OSD-väri Paluu Kuvaus Aseta liikkeenilmaisimen asetukset. Aseta peitetty alue. Aseta digitaalinen efekti. Aseta kuvan säädön asetukset. Aseta kommuniaatioprotokolla-asetukset. Aseta automaattisen tarkennuksen asetukset. Aseta synkronisaatioasetukset. Aseta OSD:n kieli. Aseta OSD:n väri. Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. Liiketunnistus Mene Toiminto-valikossa kohtaan Motion (Liike) ja paina Enter. Liikevalikko tulee näkyviin ja näyttää tarjolla olevat toiminnot. 16 TruVision TVD-2101/4101 domekameran käyttäjäopas

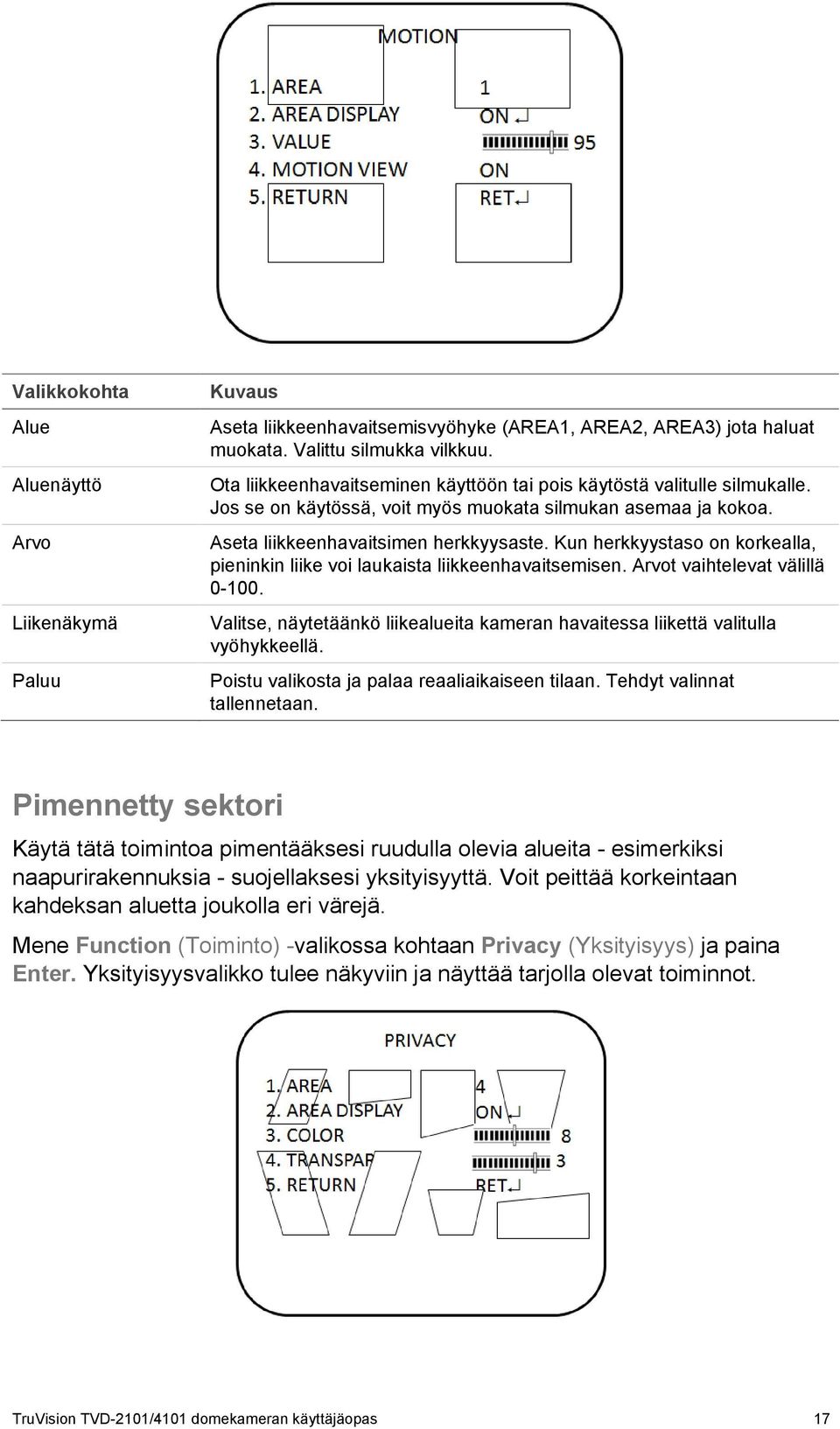

19 Valikkokohta Alue Aluenäyttö Arvo Liikenäkymä Paluu Kuvaus Aseta liikkeenhavaitsemisvyöhyke (AREA1, AREA2, AREA3) jota haluat muokata. Valittu silmukka vilkkuu. Ota liikkeenhavaitseminen käyttöön tai pois käytöstä valitulle silmukalle. Jos se on käytössä, voit myös muokata silmukan asemaa ja kokoa. Aseta liikkeenhavaitsimen herkkyysaste. Kun herkkyystaso on korkealla, pieninkin liike voi laukaista liikkeenhavaitsemisen. Arvot vaihtelevat välillä Valitse, näytetäänkö liikealueita kameran havaitessa liikettä valitulla vyöhykkeellä. Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. Pimennetty sektori Käytä tätä toimintoa pimentääksesi ruudulla olevia alueita - esimerkiksi naapurirakennuksia - suojellaksesi yksityisyyttä. Voit peittää korkeintaan kahdeksan aluetta joukolla eri värejä. Mene Function (Toiminto) -valikossa kohtaan Privacy (Yksityisyys) ja paina Enter. Yksityisyysvalikko tulee näkyviin ja näyttää tarjolla olevat toiminnot. TruVision TVD-2101/4101 domekameran käyttäjäopas 17

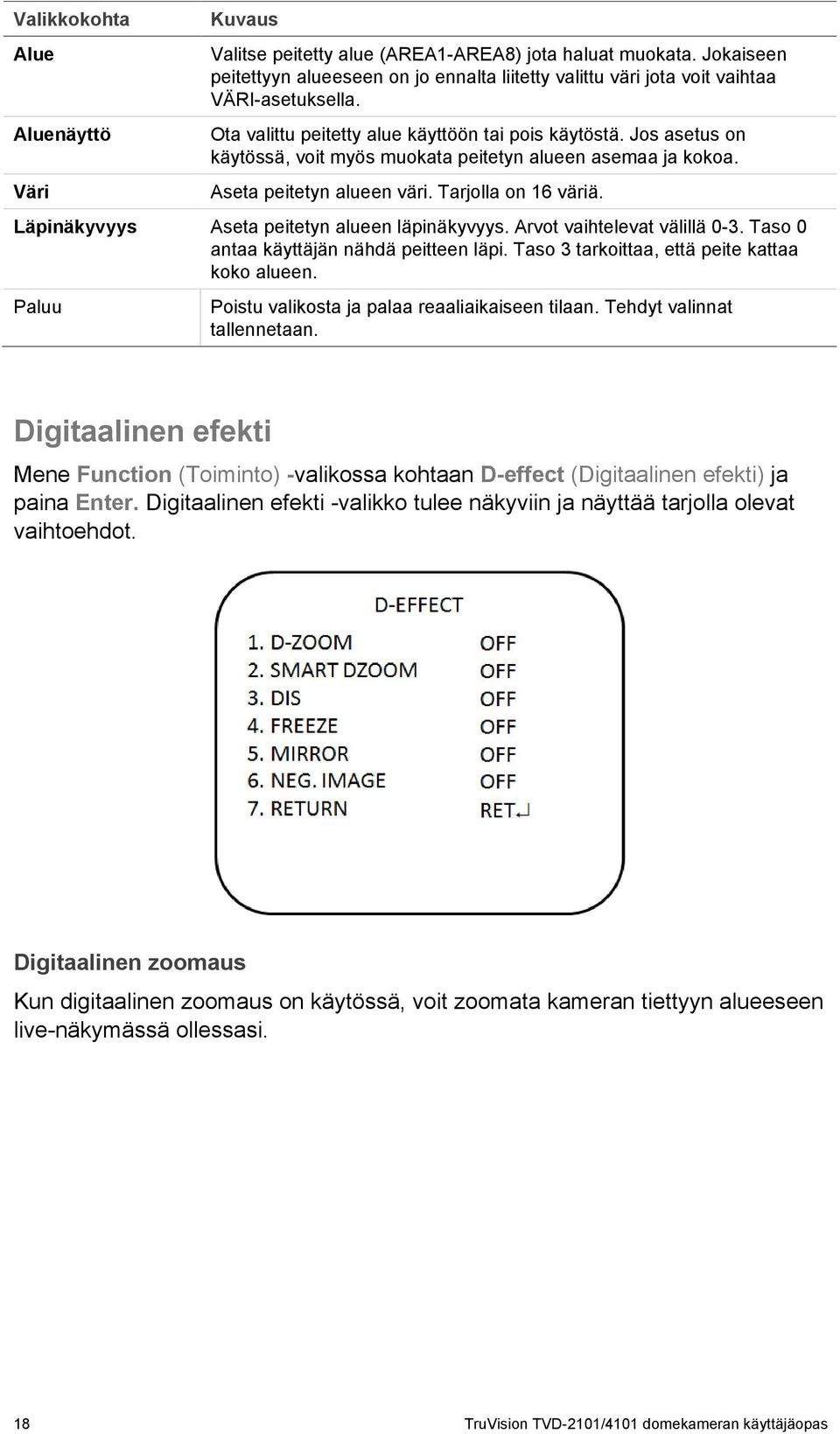

20 Valikkokohta Alue Aluenäyttö Väri Kuvaus Valitse peitetty alue (AREA1-AREA8) jota haluat muokata. Jokaiseen peitettyyn alueeseen on jo ennalta liitetty valittu väri jota voit vaihtaa VÄRI-asetuksella. Ota valittu peitetty alue käyttöön tai pois käytöstä. Jos asetus on käytössä, voit myös muokata peitetyn alueen asemaa ja kokoa. Aseta peitetyn alueen väri. Tarjolla on 16 väriä. Läpinäkyvyys Aseta peitetyn alueen läpinäkyvyys. Arvot vaihtelevat välillä 0-3. Taso 0 antaa käyttäjän nähdä peitteen läpi. Taso 3 tarkoittaa, että peite kattaa koko alueen. Paluu Poistu valikosta ja palaa reaaliaikaiseen tilaan. Tehdyt valinnat tallennetaan. Digitaalinen efekti Mene Function (Toiminto) -valikossa kohtaan D-effect (Digitaalinen efekti) ja paina Enter. Digitaalinen efekti -valikko tulee näkyviin ja näyttää tarjolla olevat vaihtoehdot. Digitaalinen zoomaus Kun digitaalinen zoomaus on käytössä, voit zoomata kameran tiettyyn alueeseen live-näkymässä ollessasi. 18 TruVision TVD-2101/4101 domekameran käyttäjäopas

21 Range (Alue): Digitaalinen zoomaus kohteeseen/kohteesta poispäin. Arvot vaihtelevat välillä x1-x32. Pan (Kääntö): Valitse kääntöalue D-zoomin ollessa päällä. Arvot vaihtelevat välillä Tilt (Kallistus): Valitse kiertoalue D-zoomin ollessa päällä. Arvot vaihtelevat välillä Älykäs zoomaus Kun liikettä havaitaan ennalta määritellyllä alueella, kameran kuva zoomaa alueelle ja sitten siitä poispäin. Range (Alue): Aseta zoomaus ajassa. Arvot vaihtelevat välillä x1-x5. Position (Asento): Aseta zoomausalue. Kun liikettä havaitaan, kamera zoomaa automaattisesti kohteeseen/kohteesta poispäin. Sensitivity (Herkkyys): Aseta herkkyystaso aktivointia varten. Time (Aika): Määritä haluttu aika-arvo näytön zoomausta kohteeseen/kohteesta poispäin varten. TruVision TVD-2101/4101 domekameran käyttäjäopas 19

22 DIS DIS-toiminto (digitaalinen kuvanvakain) auttaa neutraloimaan kevyet kameran tärinät. Sen asetuksena voi olla On (Päällä) tai Off (Pois päältä). Kuvan pysäytys FREEZE (KUVAN PYSÄYTYS) -toiminto auttaa pitämään kuvan paikallaan tarkkaa analyysiä varten. Peili MIRROR (PEILI) -toiminto auttaa vaihtamaan kuvan orientaatiota: vaakasuunnassa käännetty MIRROR (PEILI), ylösalaisin V-FLIP (P-PEILIKUVA) tai vaakasuunnassa käännetty ja ylösalaisin ROTATE (KIERTO). Tilan käyttäminen ei vaikuta ruudulla olevan tekstin orientaatioon. Negatiivinen kuva NEG. IMAGE (NEGATIIVINEN KUVA) näyttää kuvan negatiivivalotetussa muodossa. Kuvan säätö Mene Function (Toiminto) -valikossa kohtaan Image Adj (Kuvan säätö) ja paina Enter. Kuvan säätö -valikko tulee näkyviin ja näyttää tarjolla olevat toiminnot. Sharpness (Terävyys): Aseta kuvan terävyys välille Terävyyden asettaminen liian korkeaksi saa kuvan näyttämään pikselöidyltä, vanhan tietokonegrafiikan kaltaiselta. Terävyyden asettaminen liian matalaksi saa toisaalta kaiken näyttämään liian pehmeältä. Monitor (Näyttö): Valitse lähinnä käyttämääsi tyyppiä oleva näyttötyyppi. Näyttöalavalikossa on CRT- ja LCD-vaihtoehdot. Voit myös manuaalisesti säätää gammatasoa, sinivoimakkuus- ja punavoimakkuustasoa valitulle näyttötyypille. Lens Shading (Objektiivivarjostus): Ota tämä vaihtoehto käyttöön kirkastaaksesi kamerakuvan reuna-alueet. 20 TruVision TVD-2101/4101 domekameran käyttäjäopas

23 Level (Taso): Aseta objektiivin varjostuksen korjaustaso. Arvot vaihtelevat välillä 0-60 H-Center (V-keskipiste): Aseta vaakasuuntaisen keskipisteen paikka. Arvot vaihtelevat välillä V-Center (P-keskipiste): Aseta pystysuuntaisen keskipisteen paikka. Arvot vaihtelevat välillä Vika: Jos kameran kuva-anturit näyttävät viallisia pikseleitä, tämä voi johtua siitä että ne reagoivat valolle altistumiseen eri tavalla kuin niiden ympärillä olevat pikselit. Käytä Viallisen Pikselin Korjaus (DPC) -toimintoa, jolloin kamera korjaa vialliset pikselit digitaalisesti kuvasignaaliprosessorillaan. Sensup: Säädä olemassa olevien valonlähteiden kirkkautta, jotta kamera havaitsisi vialliset pikselit helpommin. Jos tämä on asetettu liian vahvaksi, kamera saattaa tulkita väärin tavallisen kohinan viallisiksi pikseleiksi. Arvot vaihtelevat välillä x4-x128. Diff (Ero): Aseta arvo lisätäksesi eroa ympäröiviin pikseleihin ja löytääksesi kuolleen pikselin. Mitä suurempi arvo on, sitä suurempi on löydetyn kuolleen pikselin koko. Arvot vaihtelevat välillä 0-3. Threshold (Kynnys): Aseta kynnysarvo. Arvot vaihtelevat välillä 0-4. TruVision TVD-2101/4101 domekameran käyttäjäopas 21

24 Start (Aloita): Suorita STAATTINEN DPC. Kamera sulkee objektiivin automaattisesti ja havaitsee määritellyn rajan yrittävät vialliset pikselit. Sinun tulee suojata objektiivi kädelläsi kokeen aikana. Protokollan säätö Mene Function (Toiminto) -valikossa kohtaan Comm ADJ (Kommunikaatiosäätö) ja paina Enter. Kommunikaatiosäätö-valikko tulee näkyviin ja näyttää tarjolla olevat toiminnot. Camera Title (Kameran otsikko): Kameran näytöllä näkyvä tunnus voi olla korkeintaan 53 merkkiä pitkä. Merkin syöttäminen: Merkin siirto: Tyhjennä syöttörivi: Poista merkki syöttöriviltä: Kameran tunnuksen Siirrä kursori halutun merkin kohdalle ja paina Enter valitaksesi se. Se ilmaantuu syöttöriville. Toista prosessi kunnes olet syöttänyt kaikki merkit. Syötä merkki syöttöriville, siirrä kursori komentorivillä kohtaan tai ja paina Enter. Siirrä kursori kohtaan CLR ja paina Enter. Valitse merkki niin, että se alkaa vilkkuu. Sitten siirrä kursori kohtaan CLR komentorivillä ja paina Enter. Siirrä kursori kohtaan POS ja paina Enter. Valikko poistuu näytöltä 22 TruVision TVD-2101/4101 domekameran käyttäjäopas

25 asemoiminen kuvaruutunäytöllä: ja näytölle ilmestyy kameran tunnus. Liikuta kameran tunnus haluttuun paikkaan valikkopainikkeen avulla. Paina Enter. Valikko ilmestyy uudestaan. Valitse Palaa palataksesi aikaisempaan valikkoon. RS485: Tällä toiminnolla voit määrittää kameran RS485-protokolla-asetukset. Camera ID (Kameran tunnus): Aseta kameran tunnus. Arvot vaihtelevat välillä ID Display (Tunnusnäyttö): Ota tunnusnäyttö käyttöön ruudulla tai pois käytöstä. Paina VASEN tai OIKEA ottaaksesi sen käyttöön tai pois käytöstä. Baud Rate (Siirtonopeus): Aseta kameran ja hallintalaitteen välinen siirtonopeus. Arvot vaihtelevat välillä Automaattitarkennus Mene Function (Toiminto) -valikossa kohtaan AF ja paina Enter. AF-valikko tulee näkyviin ja näyttää tarjolla olevat toiminnot. AF Func (AF-toiminto): Ota automaattitarkennustoiminto käyttöön tai pois käytöstä. Valitse arvo VASEN- tai OIKEA-painikkeilla. Semi-AF: Nollaa automaattitarkennusasetukset tehdasasennuksiin. TruVision TVD-2101/4101 domekameran käyttäjäopas 23

26 D/N AF: Ota päivä/yö-automaattitarkennus käyttöön tai pois käytöstä. Kun kamera vaihtaa päiväasetuksesta yöasetukseen tai toisinpäin, se säätää automaattitarkennuksen varmistaakseen tarkan kuvan. Delay (Viive): Määrittää automaattitarkennuksen viiveajan. Arvot vaihtelevat välillä Synkronisointitila Käytä Sync (Synkronisointi) -valikkoa näyttämään tämänhetkinen synkronisointivalikon tila. Tarjolla on vain yksi vaihtoehto: Sisäinen. OSD-kieli Mene Function (Toiminto) -valikossa kohtaan Language (Kieli) ja paina Enter. Tässä valikossa voit valita haluamasi OSD-kielen. Valitse haluamasi kieli. Saatavilla on 16 kieltä. Valitse kieli Oikea- tai Vasen -näppäimillä. Kielet ovat: Englanti, korea, japani, perinteinen kiina, yksinkertaistettu kiina, venäjä, ranska espanja, italia, portugali, hollanti, saksa, puola, turkki, heprea ja arabia. Poistuminen Voit poistua OSD:n ylätasolta tai tallentaa tämänhetkiset asetukset ja poistua OSD:sta. Valitse arvo Oikea- tai Vasen -painikkeilla ja paina Enter vahvistaaksesi valintasi. Tekniset tiedot Malli Objektiivin tyyppi Tehonsyöttö TVD-2101/TVD-4101 Varifocal: 2,8 11 mm 24 VAC / 12 VDC Virta 12 VDC / 200 ma Maksimi: 330 ma (Lämmitin päällä) 24 VDC / 220 ma Maksimi: 408 ma (Lämmitin päällä) Virrankulutus 12 VDC / 2.4 W Maksimi 3.96 W(Lämmitin päällä) 24 VDC / 2,2 W Maksimi: 8,4 W (Lämmitin päällä) Käyttölämpötila Paino C ( F) 1130 g (2,49 unssia) 24 TruVision TVD-2101/4101 domekameran käyttäjäopas

27 Valikkopolku TruVision TVD-2101/4101 domekameran käyttäjäopas 25
