Swegon CASA W100. Ilmanvaihtokone vastavirtalämmönvaihtimella ASUNTOILMANVAIHTO

Transkriptio

1 Swegon CASA W1 Ilmanvaihtokone vastavirtalämmönvaihtimella Ilmanvaihtokone alle 2 m² omakoti-, kerrostalo- ja vapaa-ajan asuntoihin. Kone on varustettu vastavirtatekniikalla toimivalla levylämmönvaihtimella. Sopii myös saneerauskohteisiin. Maksimi ilmavirta ylittää 1 l/s. Lämpötilahyötysuhde noin 8 %. Energiataloudelliset EC-puhaltimet. Asennettavissa tekniseen tilaan, varastoon, kodinhoitohuoneeseen tms. Mahdollisuus liittää liesikupu erillispoistoon. Ohjaus erillisestä ohjauspaneelista tai liesikuvusta. Premium-ohjaustekniikka. Entistä matalampi, alle 5 mm. ASUNTOILMANVAIHTO W1B_h_FI-p

2 Tekniset tiedot Yleistä Swegon CASA W1 on edistyksellinen ilmanvaihtokone asuntoihin ja vastaaviin tiloihin. Koneessa on lämmön talteenotto vastavirtatekniikalla toimivalla levylämmönvaihtimella. Kone voidaan asentaa seinään tai kattoon. Vaippa Vaippa on peltiä ja eristekerros rouhekumieristettä ja vuorivillaa. Kone on jauhemaalattu sisä- ja ulkopuolelta valkoiseksi (NCS S 62 G). Etuovi on saranoitu, joten tarkastaminen ja huoltaminen on helppoa. Ovikytkin sammuttaa koneen automaattisesti, kun ovi avataan. Puhaltimet Koneessa on energiataloudelliset EC-tasavirtapuhaltimet, joiden sähkönkulutus on lähes puolta pienempi kuin vaihtovirtapuhaltimien. Moottoreihin syötetään vaihtovirtaa, jonka sisäänrakennettu elektroniikka muuttaa tasavirraksi ja saa moottorin pyörimään. EC-puhaltimien etuna on, että niitä voidaan säätää portaattomasti ja hyötysuhde säilyy hyvänä myös matalilla kierroksilla. Sähköja ohjauskaapeleissa on pikaliittimet, ja puhaltimet voidaan tarvittaessa ottaa helposti pois koneesta. Suodattimet Koneessa on G3-karkeasuodattimet ulko- ja poistoilmalle. Tuloilmalle on lisäksi F7-hienosuodatin. Lämmönvaihdin Vastavirtatekniikalla toimiva levylämmönvaihdin on rakennettu alumiinilamelleista. Ilmavirrat lämmönvaihtimeen ja siitä ulos kulkevat erillisissä kanavissa, eivätkä hajut pääse siirtymään. Lämmönvaihdin on helppo ottaa pois koneesta tarkastusta ja huoltoa varten. Koneen mekaaninen ohituspelti ohjaa poistoilman lämmönvaihtimen ohi silloin, kun lämpöä ei tarvita ja näin viileää yöilmaa voidaan käyttää asunnon tuulettamiseen. Tällöin myös sähköinen jälkilämmitys kytkeytyy pois päältä. Jäätymisen esto Lämmönvaihdin on varustettu jäätymisenestotermostaatilla. Jos lämmönvaihdin uhkaa jäätyä, tuloilmapuhaltimen nopeus pienenee ja lämmin poistoilma estää lämmönvaihdinta jäätymästä, lisäksi etuvastus kytkeytyy päälle. Suoja palautuu automaattisesti lämpötilan noustua tarpeeksi. Jäätymisenestossa tarkkaillaan myös tuloilman lämpötilaa lämmönvaihtimen jälkeen. Yhdessä nämä toimenpiteet takaavat tehokkaan sulatuksen ja kokonaisuutta tarkasteltaessa lämmönvaihtimen hyötysuhde pysyy korkealla tasolla. Swegon CASA W1 etuovi avattuna. Jälkilämmitys Sähköinen Sähköinen 5 W:n jälkilämmitysvastus on vakiovaruste (sähkömalli), joka sijaitsee lämmönvaihtimen takana. Säädettävä termostaatti kytkee vastuksen päälle, kun tuloilman lämpötila alittaa asetetun arvon. Econo Econo-mallissa on vesikiertoinen jälkilämmityspatteri, jonka lämpötilaa säädetään laitteen sisältä. Etulämmitysvastus Sähköinen 1 W:n etulämmitysvastus on laitteessa vakiona ja se sijaitsee lämmönvaihtimen edessä. Säädettävä termostaatti kytkee vastuksen päälle, kun sitä tarvitaan jäätymisenestotilanteessa. Haluttaessa etulämmitys voidaan myös käynnistää, kun ulkoilman lämpötila alittaa asetetun arvon. 2

3 Ohjausjärjestelmä Yleistä Ilmanvaihtolaitetta ohjataan Premium-ohjauspaneelista, josta asetuksia voidaan lukea ja muuttaa. Duo-malleissa ohjauspaneeli sisältyy toimitukseen. Puhaltimia voidaan ohjata myös Premium-liesikuvun paneelista kolmella eri nopeudella. Ohjaus Premium-ohjauspaneelista Premium-ohjauspaneeli asennetaan vapaavalintaiseen paikkaan seinään upotettuun kojerasiaan tai pintaasennuksena. Se liitetään koneen läheisyyteen tai 2 m:n modulaarikaapelilla toiseen paikkaan. Lisäksi voidaan asentaa lisäohjauspaneeli, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Premium-ohjauspaneelista valittavat toiminnot Käyttö. Laite voidaan pysäyttää ja käynnistää. Puhallinnopeus. Laitteen puhaltimia voidaan säätää ja ohjata viiteen eri nopeuteen. Puhaltimen ollessa miniminopeudella näytössä lukee Poissa ja normaalinopeudella Kotona. Tuloilmapuhaltimen nopeus voi olla eri kuin poistoilmapuhaltimen, ja EC-moottoria voidaan säätää ohjauspaneelista. Ajastin. Vuorokausi-/viikkokellossa on neljä ohjelmaa. Siihen asetetaan ajat ja aikoja vastaavat halutut puhallinnopeudet. Toiminnot: Kotona, Poissa, Tehostus, Viilennys. Sähköisessä jälkilämmitysmallissa voidaan valita myös haluttu tuloilman lämpötila. Lämpötila. Sähköisen jälkilämmitysvastuksen haluttu käynnistyslämpötila säädetään välille 13 2 C. Jälkilämmitys voidaan myös sammuttaa (sähkömalli). Alipaineen kompensointi. Erillistä liesikupua tai keskuspölynimuria käytettäessä asuntoon syntyy alipaine, sillä poistoilmavirta on suurempi kuin tuloilmavirta. Toiminto kompensoi alipainetta lisäämällä automaattisesti tuloilmavirtaa. Vaatii kärkitiedon liesikuvulta tai keskuspölynimurilta. Ilmanvaihtolaitetta ohjataan Premium-ohjauspaneelista. Takkatoiminto. Toiminnolla luodaan asuntoon hetkellinen ylipaine, joka saa hormin vetämään ja estää savun leviämisen huoneeseen takan sytyttämisen aikana lämmityskauden alussa. Käyttönopeuden ilmaisin. Käyntinopeus näkyy jatkuvasti näytöllä tekstinä. Huoltomuistutin. Huollon muistutusväliksi asetetaan 3 12 kuukautta. Automaattiset toiminnot Hälytin. Ilmaisee suodattimen vaihdon tai huollon tarpeen sekä mahdollisen käyttöhäiriön. Ylikuumenemissuoja. Moottoreille ja sähköiselle lämmitysvastukselle. Jäätymisen esto. Estää lämmönvaihdinta jäätymästä. Econo-mallin koneet on varustettu automaattisella vesipatterin jäätymisenestolla. 3

4 Ohjaus Premium-liesikuvusta Valittavat toiminnot Liesikuvun ohjauspaneelissa on kolme painiketta. Liesikuvun valaisimen sytyttämisen ja sammuttamisen lisäksi voidaan ohjata kahta toimintoa seuraavasti: Puhallinnopeus. Laitteen puhaltimissa on kolme nopeutta Poissa/Kotona/Tehostus. Tuloilmapuhaltimen nopeus voi olla alhaisempi kuin poistoilmapuhaltimen. Tehostusnopeus on ajastettu 6 min:iin, minkä jälkeen nopeus palautuu Kotona nopeuteen. Liesikuvun sulkupelti. Ruuanlaiton aikana pellin aukioloajaksi voidaan valita 3, 6 tai 12 min. Ilmaisin poissa, kotona, tehostus Koneen puhallinnopeus Kuvun läpän ohjaus Ilmaisin 3/6/12 min Valaisin Tarveohjaus Tarveohjaus on mahdollista seuraavien lisävarusteiden avulla: Ajastin. Vuorokausi-/viikkokello, jonka avulla voidaan ohjelmoida neljä eri ohjelmaa, joissa määritellään Poissa, Kotona ja Tehostus nopeudet käytettäviksi halutuilla aikaväleillä. Tehostusajastin. Manuaalinen painike, joka sopii sijoitettavaksi kylpyhuoneen tai kodinhoitohuoneen läheisyyteen. Takkakytkin. Manuaalinen painike, jonka voi sijoittaa vapaasti. Toiminnolla luodaan asuntoon hetkellinen ylipaine, joka saa hormin vetämään ja estää savun leviämisen huoneeseen takan sytyttämisen aikana. Alipaineen kompensointi. Liesikupua käytettäessä asuntoon syntyy alipaine, sillä poistoilmavirta on suurempi kuin tuloilmavirta. Toiminto kompensoi alipainetta lisäämällä automaattisesti tuloilmavirtaa. Kotona poissa-kytkin. Sijoitetaan ulko-oven läheisyyteen. Nuppia painettaessa kone menee Poissa-tilaan ja säästää energiaa. Läsnäolotunnistin. Havaitsee liikkeen asunnossa ja nostaa puhaltimen nopeutta. Sopiva taloudelliseen käyttöön tiloissa, joita ei käytetä jatkuvasti, esim. koulut, päiväkodit, toimistot jne. Kosteustunnistin. Havaitsee kosteuden lisääntymisen ja nostaa puhaltimen nopeutta. Sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen jne. Hiilidioksiditunnistin. Havaitsee hiilidioksidipitoisuuden nousun ja nostaa puhaltimen nopeutta. Sopii tiloihin, joissa ihmisten määrä vaihtelee. DDC-ohjaus. Perustoimintojen kuten puhallinnopeuksien ohjaus valvonnasta. Modbus GW. Laitteen toimintojen ohjaus kommunikaatioväylän avulla Modbus-väyläsovittimen kautta. Premium-liesikuvun ohjauspaneeli. Swegon CASA Swing Premium-liesikupu Swegon CASA Rock Premium-liesikupu 4

5 Lisävarusteet Koneen lisävarusteet Premium-lisäohjauspaneeli Lisäohjauspaneeli voidaan asentaa, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Paneelin toista liitintä voidaan käyttää kahden paneelin yhdistämiseen. Kattoasennusteline Kattoasennusteline Helpottaa koneen asennusta kattoon. Yläpohjan läpivientilevy Yläpohjan läpivientilevyllä estetään kosteuden pääsy yläpohjan eristeisiin sekä ullakon ilman pääsy sisälle. Vaihtosuodattimet-pakkaus Suodatinsarjassa on 1 kpl PPI-2-suodatin, 1 kpl G3- suodatin ja 1 kpl F7-hienosuodatin. Vesilukko Äänetön ja kuivumaton vesilukko ilmanvaihtokoneen kondenssiveden viemäröintiin. Vesilukko Järjestelmätuotteet Ilmanvaihtokone on osa taloudellista ja miellyttävää asunnon ilmanvaihtojärjestelmää. Swegon tarjoaa täydellisen sarjan tuotteita asunnon ilmanvaihtoon. Kun kaikki osat tulevat samalta toimittajalta, ne toimivat varmasti yhdessä ja voidaan valita oikein mitoitetut tuotteet. Tämä mahdollistaa esimerkiksi ilmanvaihtokoneen ohjaamisen liesikuvusta. Äänenvaimennin Liesikuvut Tyylikkäissä ja käytännöllisissä liesikuvuissa on useita malli- ja materiaalivaihtoehtoja. Jos liesikupua ei haluta liittää ilmanvaihtokoneeseen, valitaan huippuimuriin liitettävä malli. Äänenvaimentimet Pyöreisiin ilmanvaihtokanaviin helposti asennettavat äänenvaimentimet antavat epäkeskeisen muotonsa ansiosta hyvän vaimennustehon. Yläpohjan läpivientilevy Kanavan läpivientitiiviste Mahdollistaa tiiviin läpiviennin tulo- ja poistoilmaventtiilien kanaville. Saatavilla 3 kpl:n sarjoissa, koot 1, 125 ja 16 mm. Vaihtosuodattimet Läpivientitiiviste 5

6 Asennus Sopivia sijoituspaikkoja ovat kodinhoitohuone, varasto jne. Tilan lämpötilan tulee olla yli +1 C. Kondenssiveden poistoputki (koneen alapuolella) tulee varustaa vesilukolla ja johtaa lattiakaivoon tai vastaavaan. Talvikaudella ilmanvaihtokoneen ulkopintojen lämpötila voi laskea alimmillaan +1 C:een. Tällöin on mahdollista, että korkea sisäilmankosteus tiivistyy kylmiin pintoihin. 185 W1 Kuivain Asunnoissa, joissa on normaali huonekorkeus, kone asennetaan yleensä kuivauskaapin tai pesutornin yläpuolelle. Kone asennetaan seinään seinäasennustelineen (vakiona Duo-malleissa) avulla tai kattoon kattoasennustelineen (lisävaruste) avulla. Seinä- ja kattorakenteen tulee kestää koneen paino 47 kg. Pesukone Läpivientilevy (lisävaruste) helpottaa kanavien kohdennusta ja sen avulla saadaan tiiviit lävistykset yläpohjaan. Esimerkki asennuksesta kodinhoitohuoneessa. Liesikupu liitetään koneeseen Yleensä liesikupu liitetään ilmanvaihtokoneen normaaliin poistoilmayhteeseen, jolloin lämpöenergiaa saadaan mahdollisimman paljon talteen. Liesikupu voidaan liittää kanavalla koneen ylimääräiseen poistoilmayhteeseen, esimerkiksi haluttaessa parantaa liesikuvun poistoilmamäärää. Liesikuvun poistoilma menee tällöin suoraan ulos poistoilmapuhaltimen kautta eikä kulje ollenkaan lämmönvaihtimen läpi. (Maakohtaiset määräykset huomioitava.) Keittiön yleispoisto pitää aina yhdistää normaaliin poistoilmakanavaan, jotta siitä saadaan energiaa talteen. Poistoilma Tuloilma Liesikuvun poistoilma Ulkoilma Jäteilma Läpivientitiiviste Keittiön yleispoisto Höyrysulun tiivistyslevy W1 Liesikupu 6

7 Econo vesiperusteiseen lämmitysjärjestelmään Swegon CASA W1 Econossa on vesikiertoinen jälkilämmityspatteri, joka voidaan kytkeä suoraan vesikiertoiseen lattialämmitysjärjestelmään. Se sopii hyvin maalämpöä hyödyntävien talojen ilmanvaihtokoneeksi Tuloilma Poistoilma Ulkoilma Jäteilma 1. Swegon CASA W1 -ilmanvaihtaja 2. Höyrynsulun tiivistyslevy 3. Ulospuhallushajoitin 4. Äänenvaimennin 5. Swegon CASA -säädinkupu (ILVA) 6. Huippuimuri 7. Läpivientitiiviste Tuloilman jälkilämmityspatteri voidaan liittää yhtenä patterina lämpöjohtopiiriin. Näin säästetään kallista sähköä tuloilman jälkilämmityksessä. putkiliitännät koneen sisällä pieni sähkönkulutus tehokas patteri, lämpimämpää tuloilmaa 3-kertainen jäätymättömyyssuojaus ei erillistä glykolipiiriä helppo asentaa samaan säätöpiiriin yhtenä patterina muun lämmönjaon mukaan sopii erinomaisesti lattialämmitystaloon, koska vesipatteri on mitoitettu toimimaan 35-3 C lämmitysjärjestelmässä. Putkikytkennät Tv1 = menoveden lämpötilan säätöventtiili Tv2 = tuloilman lämpötilan säätöventtiili P1 = kiertovesipumppu P2 = mahdollinen kiertovesipumppu, ellei järjestelmässä ole jatkuvaa kiertoa (tietyt maalämpöpumput) 15 Cu- tai muoviputki Jakotukit Lämmityskattila tai varaaja Lattialämmitys HUOM! Laitetta ei saa kytkeä kattilaan ilman menoveden lämpötilan säätölaitetta. Varmista jatkuva vedenkierto jakotukeille ja ilmanvaihtokoneelle. 7

8 Yksilöllisiä ilmanvaihtoratkaisuja A. Ilmanvaihtolaite, joka on sijoitettu esim. pesuhuoneeseen, on yhdistetty asunnon tulo- ja poistoilmakanavat. Liesikuvusta johtaa poistoilmakanava omaan kattopuhaltimeen. B. Laite, joka on sijoitettu esim. pesuhuoneeseen, on yhdistetty liesikupuun ja se hoitaa asunnon tulo- ja poistoilmanvaihdon. Liesikuvun poistoilmakanava on yhdistetty koneen yläosassa sijaitsevaan yhteeseen, jolloin poistoilma johtuu ulos suoraan koneen poistoilmapuhaltimen kautta olematta milloinkaan yhteydessä lämmönvaihtimeen. C. Kerrostalon huoneistokohtaisessa ilmanvaihdossa poistoilma johdetaan jokaisesta asunnosta oman kanavan kautta katolle. Liesikupu voidaan yhdistää asunnon ilmanvaihtokoneeseen. D. Poistoilma johdetaan ulos jokaisesta asunnosta seinän läpi. 8

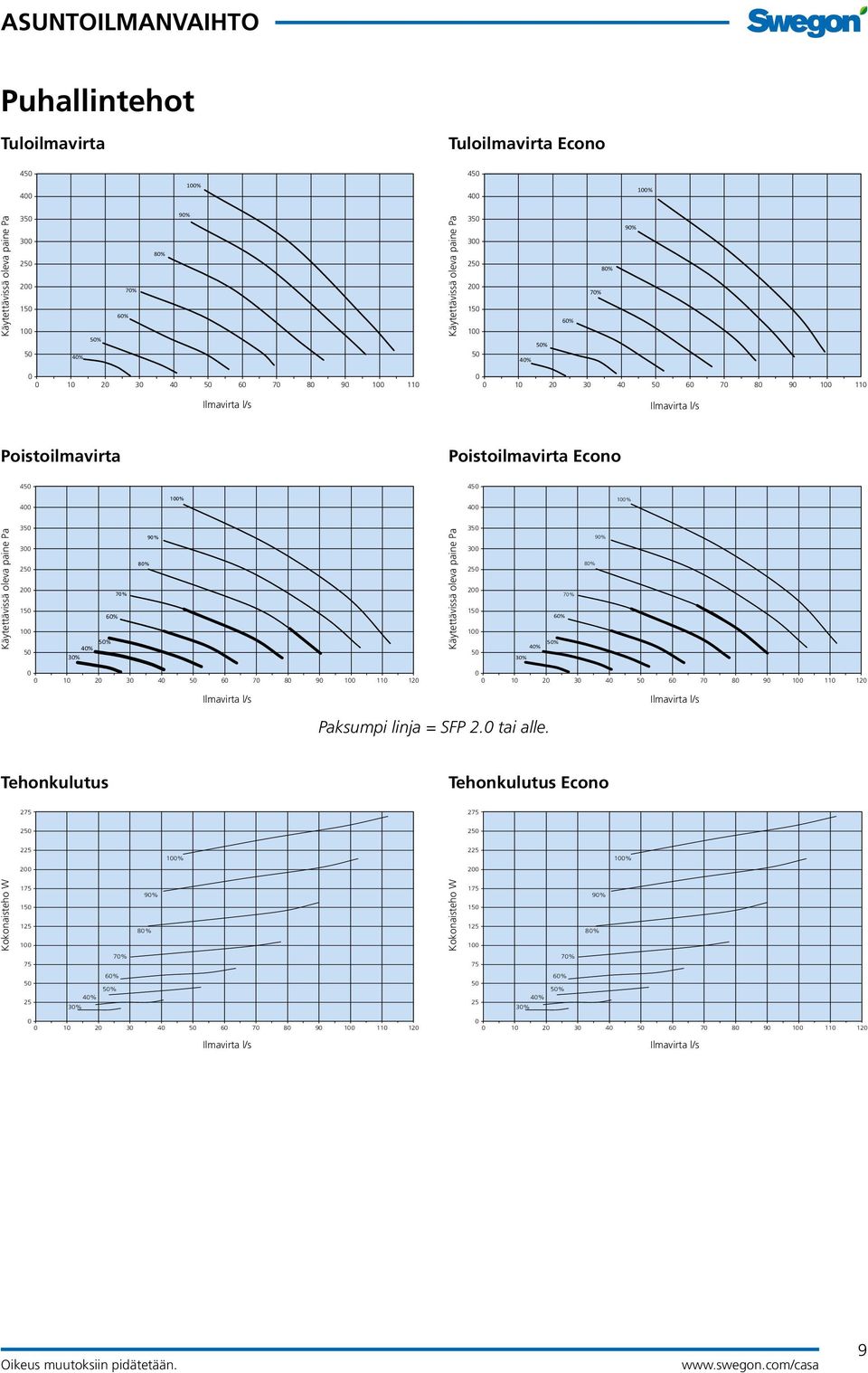

9 Puhallintehot Tuloilmavirta Tuloilmavirta Econo % 4 1% Käytettävissä oleva paine Pa % 5% 6% 7% 8% 9% Käytettävissä oleva paine Pa % 5% 6% 7% 8% 9% Ilmavirta l/s Ilmavirta l/s Poistoilmavirta Poistoilmavirta Econo % 4 1% Käytettävissä oleva paine Pa % 6% 5% 4% 3% 8% 9% Käytettävissä oleva paine Pa % 6% 5% 4% 3% 8% 9% Ilmavirta l/s Paksumpi linja = SFP 2. tai alle. Ilmavirta l/s Tehonkulutus Tehonkulutus Econo % 225 1% 2 2 Kokonaisteho W % 8% Kokonaisteho W % 8% 75 7% 75 7% % 5% 4% 3% % 5% 4% 3% Ilmavirta l/s Ilmavirta l/s 9

10 Äänitiedot Ääni tuloilmakanavaan Puhaltimen säätö % Äänitehotaso oktaavikaistoittain, L wokt, db 63 Hz 125 Hz 25 Hz 5 Hz 1 Hz 2 Hz 4 Hz 8 Hz Painotettu äänitehotaso L WA, db(a) Ääni poistoilmakanavaan Puhaltimen säätö % Äänitehotaso oktaavikaistoittain, L wokt, db 63 Hz 125 Hz 25 Hz 5 Hz 1 Hz 2 Hz 4 Hz 8 Hz Painotettu äänitehotaso L WA, db(a) * * * * * Ääni ympäristöön Puhaltimen säätö % Äänitehotaso oktaavikaistoittain, L wokt, db 63 Hz 125 Hz 25 Hz 5 Hz 1 Hz 2 Hz 4 Hz 8 Hz Painotettu äänitehotaso L WA, db(a) Äänenpainetaso 1 m² äänenabsorptio L P (1), db(a)* * * * Vastaa normaalia vaimennettua huonetta. Taulukoissa esitetyt ääniarvot ovat voimassa kun kaikki yhteet on kytketty ja kanavat eristetty. 1

11 Vesipatterin mitoitus Menovesi C Vesivirta l/h Ilmavirta l/s Teho W Swegon CASA W1 Econo Jälkilämmityspatterin painehäviö Painehäviö kpa Patteri Patteri + termostaatti dm³/h,2,3,4,5,7 dm³/s Vesivirta Sähkökytkentä Koneessa on pistotulppaliitäntä 23 V 1 A. Ohjaus Premium-liesikuvusta Toimitukseen sisältyy 1 kpl 1 m:n kaapeli ja 1 kpl 2 m:n kaapeli modulaariliittimineen, joita käytetään koneen, liesikuvun, ohjauspaneelin ja Modbus GW -sovittimen liittämiseen. Modulaarikaapeli asennetaan min. 2 mm:n suojaputkeen. Ohjaus Premium-ohjauspaneelista Ohjauspaneeli sijoitetaan vapaavalintaiseen paikkaan. Sitä voidaan jatkaa esim. lisäohjauspaneelilla tai Modbussovittimella, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Liitäntätehot W1 EC W1 EC Econo Liitäntä 23 V, 5 Hz, 7,8 A 23 V, 5 Hz, 5,7 A Puhaltimet 289 W 289 W Etulämmitysvastus 1 W 1 W Jälkilämmitysvastus 5 W - Kokonaisteho 18 W 13 W Sulake 1 A 1 A Ohjaus Premium-liesikuvusta Ohjaus Premium-ohjauspaneelista Kaapeli modulaariliittimin Kaapeli modulaariliittimin Lisäohjauspaneeli Kaapeli modulaariliittimin Pistotulppaliitäntä Pistotulppaliitäntä W1 Pistotulppaliitäntä Lisäohjauspaneeli Premiumohjauspaneeli W1 Premium-kupu 11

12 Ohjaus Premium Modbus GW:stä Kaapeli modulaariliittimin Premium-ohjauspaneeli esim. säätö- tai huoltotyössä Pistotulppaliitäntä Liesikupu (ei jatkomahdollisuutta) Premiumohjauspaneeli Modbus GW W1 Modbus RTU Esimerkkikytkentä 1 PREMIUM-SÄÄDIN Ei-kiinteässä asennuksessa säädin voi toimia pelkkänä käsiterminaalina säätö- tai huoltotöissä. Tällöin on varmistettava pääsy kaapelin liittimiin. Modulaarikaapeli Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Modbus GW Modbus RTU Ks. erillisohje Premium-kupu Kosteuskytkin Hiilidioksidi-/lämpötilalähetin Läsnäolotunnistin 4 x,5 4 x,5 W8 EC W1 EC W13 EC W23 EC R85 EC R12 EC Esim. 6 x,5 Kotona-Poissa-kytkin DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila Ym. Esimerkkikytkentä 2 PREMIUM-SÄÄDIN Modulaarikaapeli Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Modbus GW Modbus RTU Ks. erillisohje Premium-kupu Kosteuskytkin Kotona-Poissa-kytkin Hiilidioksidi-/lämpötilalähetin Läsnäolotunnistin Ym. 4 x,5 4 x,5 W8 EC W1 EC W13 EC W23 EC R85 EC R12 EC Esim. 8 x,5 DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila - Puhallinnopeuden ohjaus - Lämpötilan ohjaus (ei econo) Kun ohjausjännite katkeaa, palautuu ohjaus asukkaan käyttöön. 12

13 Esimerkkikytkentä 3 PREMIUM-SÄÄDIN Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Alipaineen kompensointi Muu kupu (ei Premium) Kosteuskytkin Modbus GW Modbus RTU Ks. erillisohje Hiilidioksidi-/lämpötilalähetin Läsnäolotunnistin 4 x,5 4 x,5 W8 EC W1 EC W13 EC W23 EC R85 EC R12 EC DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila Ym. Kätisyys Oikea- tai vasenkätinen malli Asentamisen helpottamiseksi laitteen saa oikea- tai vasenkätisenä. Ne ovat toistensa peilikuvia. Näin voidaan valita se malli, jolle voidaan rakentaa yksinkertaisin kanavisto. Tämä on tärkeää, sillä kaikki kanaviston lisämutkat laskevat painetta ja puhaltimet kuormittuvat enemmän. 4 K 1 1 K Swegon CASA W1 L Swegon CASA W1 R Tuloilma 1 Poistoilma 2 Ulkoilma 3 Jäteilma 4 Liesikuvun poistoilma K 13

14 Mitat Kondenssivesiyhde Swegon CASA W1 R Swegon CASA W1 L Kondenssivesiyhde 22 Kanavaliitännät Tuloilma 16 Poistoilma 16 Ulkoilma 16 Jäteilma 16 Liesikuvun poistoilma 125 Paino 47 kg. 14

15 15
