1 CASA W3 Smart Ilmanvaihtokone vastavirtatekniikan levylämmönvaihtimella Alle 1 m2 omakoti-, kerrostalo- ja vapaa-ajan asuntoihin, myös saneerauskohteisiin. Koneen maksimi ilmavirta on 8 l/s ja LTO:n lämpötilahyötysuhde yli 8 %. W3 on erittäin matala malli, jonka korkeus on vain 493 mm. Kone ei palauta lainkaan hajuja tai kosteutta asuntoon ja sopii siksi erittäin hyvin kohteisiin, joissa syntyy paljon kosteutta. CASA Smart The new more intelligent indoor climate

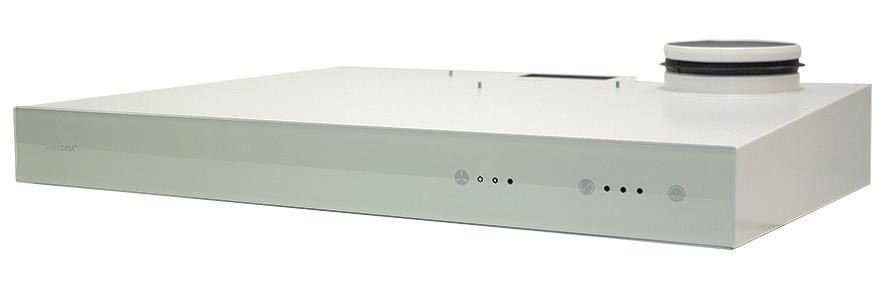

2 Smart älykäs ilmanvaihto Smart-teknologian avulla varmistat, että ilmanvaihto on energiatehokasta ja asunnon sisäilma on aina terveellistä sekä asunnolle että sen asukkaille. Smart-ohjauspaneeli Smart-ohjauspaneelista voit vaihtaa sopivan käyttötilan ohjauspaneelista aina tarpeen mukaan tai antaa esiohjelmoidun viikkokellon vaihtaa käyttötilaa haluamasi vuorokausirytmin mukaisesti. Tai voit antaa Smart-toiminnon hoitaa kaiken täysin automaattisesti (lisävaruste). Liesikupuohjaus Kerros- ja rivitaloissa ilmanvaihtolaitetta ohjataan pääasiassa liesikuvulta. Swegon CASA -liesikuvuissa on kolme painiketta, joista voidaan ohjata puhaltimen nopeutta (poissa/kotona/tehostus), liesikuvun sulkupeltiä (3, 6 tai 12 min) sekä kuvun valaisinta. Smart Access Smart Accessin avulla voit seurata ja säätää ilmanvaihdon tilaa helposti puhelimeltasi. Smart Accessilla voidaan ohjata kaikkia Smart-ilmanvaihtokoneita. Kompensointitoiminnot Varmistavat että asunnon sisäilman painetasapaino on tarvittavalla tasolla. Takkatoiminto Älykäs takkatoiminto auttaa tuottamaan korvausilmaa tulisijalle. Helpottaa takan sytyttämistä ja varmistaa mahdollisimman puhtaan palamisen. Liesikuputoiminto Tasapainottaa ilmanvaihtoa liesituuletinta käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa liesituulettimen kärynsieppauskykyä. Keskuspölynimuritoiminto Tasapainottaa ilmanvaihtoa keskuspölynimuria käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa siivoustulosta. Automaattitoiminnot (lisävaruste) Takaavat hyvän ja terveellisen sisäilman kodille ja talon asukkaille Perustoiminnot Tehostus Suuri ilmavirta, jota käytetään kun ilmanvaihdon tarve kasvaa esim. ruuanlaiton, saunomisen, suihkun ja pyykinkuivauksen yhteydessä. Kotona Normaali ilmavirta. Takaa, että asunnossa on riittävästi raikasta sisäilmaa ja että rakenteet voivat hyvin. Poissa Alhainen ilmavirta. Vähentää energiankulutusta silloin kun ilmanvaihdon tarve asunnossa on pieni. Ilmankosteusautomatiikka Säätää ilmanvaihdon automaattisesti sisäilman kosteustasojen mukaisesti. (lisävaruste) Kotona/Poissa/Tehostus -automatiikka Mittaa sisäilman hiilidioksidipitoisuutta ja määrittää sen perusteella käytettävän toimintatilan. (lisävaruste) Ilmanlaatuautomatiikka Kehittynein automaattitoiminto parhaan sisäilmanlaadun saavuttamiseksi. Reagoi useisiin ilmanlaatuun vaikuttaviin tekijöihin kuten erilaisiin hajuihin ja käryihin. (lisävaruste) 2 Matkoilla Erittäin alhainen ilmavirta ja matalampi tuloilman lämpötila. Käytetään kun asunto on tyhjillään Oikeus muutoksiin pidätetää

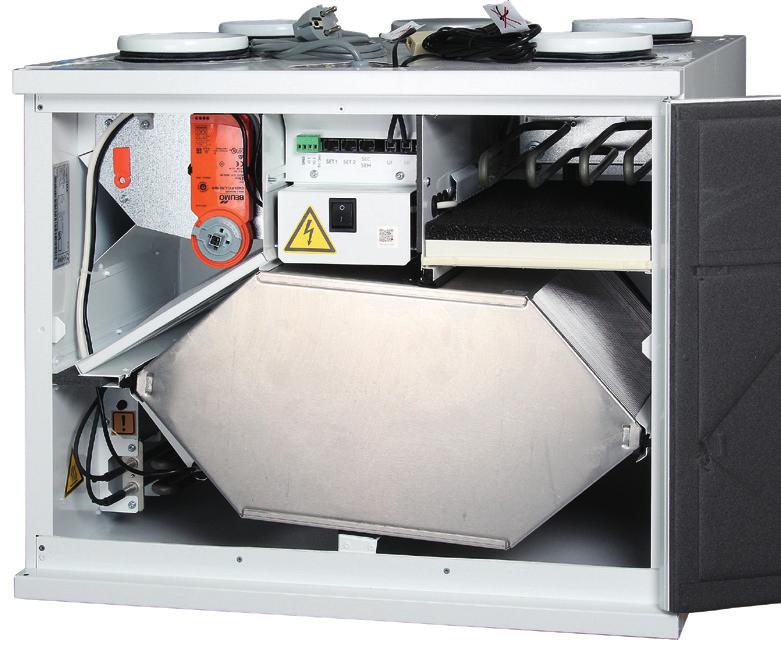

3 Swegon CASA W3 Smart Ecodesign energialuokka A Ilmavirta-alue 1-8 l/s Lämmönvaihtimen lämpötilahyötysuhde jopa 82 % (EN 38) Vuosihyötysuhde jopa 73 % Edistyksellinen Smart-ohjaustekniikka Automaattisesti tarpeen mukaan ohjautuva ilmanvaihto Automaattinen kesätoiminto ja passiivinen viilennys Huurteenestotoiminto takaa jatkuvan ilmanvaihdon Saatavana ulkoiset jälkilämmitys- ja viilennysyksiköt Liitettävissä taloautomaatiojärjestelmiin (I/O / Modbus) Erittäin matala rakenne (alle mm) Lämmöntalteenotto Lämmönvaihtimen avulla sisäilman lämpö otetaan talteen ja hyödynnetään sisään tulevan kylmän ulkoilman lämmittämiseen. W3:n vastavirtatekniikalla toimiva levylämmönvaihdin on rakennettu alumiinilamelleista ja sen hyötysuhde on korkea yli 8 %. Vastavirtalämmönvaihtimessa ilmavirrat sisään ja ulos kulkevat erillisissä kanavissa, minkä ansiosta lämmönvaihdin ei palauta hajuja eikä kosteutta takaisin huoneilmaan. Huurtumisenesto W3:n luotettava huurteenestotoiminto takaa jatkuvan ja tasapainoisen ilmanvaihdon myös ääriolosuhteissa. Jos laitteen lämmönvaihdin uhkaa jäätyä, sähköinen etuvastus kytkeytyy päälle, tarvittaessa myös puhaltimien nopeudet muuttuvat ja lämmin poistoilma estää lämmönvaihdinta jäätymästä. Mukavuuslämpö Useimmiten pelkkä poistoilman lämpöenergia riittää tuloilman lämmittämiseen. Erittäin kylmissä olosuhteissa voidaan käyttää sähköistä W jälkilämmitysvastusta takaamaan miellyttävän lämpöinen sisäilma myös jäätävimmillä pakkaskeleillä. Economallissa jälkilämmityspatteri voidaan kytkeä suoraan asunnon vesikiertoiseen lämmitysjärjestelmään. Puhaltimet W3:ssa on energiataloudelliset EC-tasavirtapuhaltimet, joiden sähkönkulutus on huomattavasti alhaisempi kuin perinteisten vaihtovirtapuhaltimien. EC-puhaltimien etuna on, että ne voidaan säätää portaattomasti ja niiden hyötysuhde säilyy hyvänä myös matalilla kierroksilla. Automaattinen kesätoiminto W3:n älykäs kesätoiminto auttaa pitämään asunnon sisäilman miellyttävänä myös kesähelteillä. Sisä- ja ulkolämpötilojen eroja ja lämmönvaihdinta älykkäästi hyödyntämällä saadaan toteutettua erittäin taloudellista mukavuusviilennystä lähes ilmaiseksi. Kuumina kesäpäivinä lämmönvaihdin ottaa talteen sisäilman viileyden ja viilentää sisään tulevaa ulkoilmaa. Yöaikana lämmönvaihdin ohitetaan ja asunto viilennetään raikkaalla ulkoilmalla. Kaikesta huolehtii edistyksellinen automatiikka, joka on säädettävissä asukkaan toiveiden mukaiseksi! Lämmitys- ja viilennysyksiköt Erillisillä lämmitys- ja viilennysyksiköillä voit muuttaa ilmanvaihtokoneen tehokkaaksi ja toimivaksi lämmitys- tai viilennyslaitteeksi. Lämmitys- ja viilennysyksiköt kytketään suoraan asunnon vesikiertoiseen päälämmitysjärjestelmään ja niitä ohjataan suoraan Smart-paneelista. Asennus Kone voidaan asentaa joko seinään tai kattoon erillisen kattoasennustelineen avulla. Koska W3 on erittäin matala vastavirtatekniikalla toimiva pystylähtöinen ilmanvaihtokone, se voidaan asentaa helposti myös ahtaisiin asennuspaikkoihin kuten esim. pesutornin yläpuolelle. Ohjausjärjestelmät ja liitettävyys W3 on helppo liittää osaksi erilaisiin taloautomaatiojärjestelmiin täysin konfiguroitavalla I/O:lla tai Modbus:in avulla. Taloyhtiökäytössä tämä mahdollistaa keskitetyn seurannan ja ohjauksen sekä alentaa huolto- ja ylläpitokustannuksia. W3-koneessa voi käyttää ulkoista kytkentäkorttia (SET), joka mahdollistaa helpomman kytkennän ulkoisille lisävarusteille kuten kanavapattereille. Lisäksi koneen sisällä on erillinen virtakytkin, joka mahdollistaa laitteen virran katkaisun helposti Oikeus muutoksiin pidätetään. 3

4 Tekniset tiedot CASA W3 Smart Swegon CASA W3VR5S1CA Tarkemmat tiedot ProCASA procasa.swegon.com W3 W3 Econo Ilmavirta-alue* 1 8 l/s 1 8 l/s 41 db Liitännät 23 V,, 1 A 23 V,, 1 A Puhaltimet 23 W 23 W Sisäinen etulämmitysvastus 1 W ( W) 1 W Sisäinen jälkilämmitysvastus W Vesipatteri Ulkoinen jälkilämmitysvastus (kanavaan asennettava) Ulkoinen vesipatteri lämmitykseen/viilennykseen (kanavaan asennettava) Lisävaruste Lisävaruste Lisävaruste Lisävaruste Kokonaisteho 124W (74W) 1 24 W Sulake 1 A 1 A Paino 47 kg 47 kg ENERGIA ENERGIJA ENERGY ENERGIE /214 (SEC) in kwh Kylmä -77,5 A+ Keskiarvo -39,7 A Lämmin ilmasto -15,5 E Energialuokka voi vaihdella koneen varustelutasosta riippuen. Kanavalittännät Ø 125 mm Ø 125 mm Kondenssivedenpoisto 3/8" ulkokierre 3/8" ulkokierre Mitat L x P x K 597 x 599 x 493 Mallit Versiot Lämmönsiirrin Kotelointiluokka Ohjausjärjestelmä CASA Smart -ohjauspaneeli Suodattimet Ulkopuolen väri Asennus Vakiona sähkölämmityspatteri, Econo-malleissa vesilämmityspatteri Vasenkätinen tai oikeakätinen versio, pitää ilmoittaa tilauksessa. Vastavirtalevylämmönsiirrin IP34 CASA Smart Saatavana lisävarusteena Suodatinluokka ISO epm1 % (F7) tuloilmalle ja ISO coarse (G3) poistoilmalle sekä puhdistettava metallisuodatin tuloilmalle. Valkoinen, RAL 916 (vastaa NCS S12-GY) Lämpimään tilaan (yli +1 C). Lisävarusteena saatavana vesilukko, seinäkiinnitysteline ja kattoasennuskehys. *Ekosuunnitteludirektiivin mukainen mimini/maksimi-ilmavirta Oikeus muutoksiin pidätetää

5 CASA W3 Smart mitat Ulkoilma Tuloilma Poistoilma Jäteilma CASA W3 R (oikeakätinen versio) CASA W3 L (vasemmankätinen versio) W3/W4 R3 CASA W3 Econo Vesilämmityspatterin mitoitus Tulovesivirta C 35 W9 Vesivirta l/h Ilmavirta, l/s Ilmavirta, m 3 /h Teho W Painehäviö, kpa Painehäviö lämmityspatterissa R5 Vesilämmityspatteri Vesilämmityspatteri + termostaatti dm³/h,2,3,4,5,7 dm³/s Vesivirta Tarkemmat tiedot ProCASA procasa.swegon.com Oikeus muutoksiin pidätetään. 5

6 CASA W3 Smart puhallinkäyrät Esitetyt puhallinkäyrät ovat suuntaa-antavia malleja. Tarkat arvot ovat saatavilla osoitteessa procasa.swegon.com Äänitehotaso tuloilmakanavaan Äänitehotaso poistoilmakanavaan m /h 4 4 1% 4 4 1% db (A) db (A) Äänitehotaso liesituuletinkanavaan % db (A) Äänitehotaso ulkoilmakanavaan q (l/s) m /h q (l/s) m /h q (l/s) Äänitehotaso poistoilmakanavaan m /h 4 1% db (A) q (l/s) Ilmamäärät ja äänitehotaso ympäristöön (EN ) m /h 4 4 1% % db (A) db (A) 35 7 % 4 SFPv 2, 1, Vertailuilmavirta Minimi-ilmavirta Maksimi-ilmavirta Ääniteho L wa db (A) q (l/s) Ilmamäärät ja äänitehotaso ympäristöön (EN ) ECONO q (l/s) m /h 6 Ääni tuloilmakanavaan Ääni poistoilmakanavaan Ääni liesituulettimen kanavaan Ääni poistoilmakanavaan Ääni ulkoilmakanavaan Ääni ympäristöön Oikeus muutoksiin pidätetää Äänitehotaso L w (db), taulukko K ok Yksityiskohtaiset asetusarvokohtaiset äänitiedot löytyvät ProCASAsta. 4 1% db (A) 2 7% SFPv 2, 1, q (l/s) Äänidatan korjaustaulukko Huonekoko tavallinen huone kiinteästi sisustettu huone 5 m 2-2 db(a) + 3 db(a) 1 m 2-4 db(a) db(a) 15 m 2-5 db(a) - 3 db(a)

7 CASA W3 Smart tuotekoodit ja lisävarusteet CASA W3 Smart Ilmanvaihtokone vastavirtalämmönsiirtimellä. Asennetaan seinään tai kattoon erillisen kattoasennustelineen avulla kodinhoitohuoneeseen, varastoon, tekniseen tilaan tai muuhun soveltuvaan sijoituspaikkaan. Voidaan ohjata Smart-ohjainpaneelista tai yhteensopivasta Smart-liesikuvusta. CASA Smart The new more intelligent indoor climate Koodi Ecodesign energialuokka* Tuote Kätisyys LVInumero W3VR5S1A A+ / B / F CASA W3 Smart W Auto-ohitus (R) Oikea W3VL5S1A A+ / B / F CASA W3 Smart W Auto-ohitus (L) Vasen W3VR5S1HA A+ / A / E CASA W3 Smart W Auto-ohitus RH (R) Oikea W3VL5S1HA A+ / A / E CASA W3 Smart W Auto-ohitus RH (L) Vasen W3VR5S1CA A+ / A / E CASA W3 Smart W Auto-ohitus RH CO2 (R) Oikea W3VL5S1CA A+ / A / E CASA W3 Smart W Auto-ohitus RH CO2 (L) Vasen W3VR5S1VA A+ / A / E CASA W3 Smart W Auto-ohitus RH VOC (R) Oikea W3VL5S1VA A+ / A / E CASA W3 Smart W Auto-ohitus RH VOC (L) Vasen *Ekosuunnitteludirektiivi Lot 6:n mukainen ilmanvaihtolaitteen energialuokka (Kylmä/Keskiarvo/Lämmin). W34FS CASA W3 Smart Econo Koodi Kanavaliitäntä 4x Ø Ø 125 LTO-ohitus Soveltuu niin uudisrakennuksiin kuin saneerauskohteisiin. Kompaktin kokonsa ansiosta helppo asentaa ja sijoittaa eri asennuspaikkoihin (korkeus vain 493 mm) Kätisyys valittavissa vasen (L) tai oikea (R) Smart-ohjausjärjestelmä, joka mahdollistaa monipuolisten automaattitoimintojen ja etäohjausjärjestelmien (I/O / Modbus) käytön. Sisäänrakennetut anturit automaattitoimintojen ohjaukseen (lisävaruste) Toimitukseen sisältyy: ilmanvaihtolaite Ecodesign energialuokka* Suodatinluokka ISO epm1 % (F7) tuloilmalle ja ISO coarse (G3) poistoilmalle sekä puhdistettava metallisuodatin tuloilmalle Econo-mallit on varustettu vesikiertoiseen lämmitysjärjestelmään kytkettävällä koneen sisäisellä jälkilämmityspatterilla. Toimitukseen sisältyy: ilmanvaihtolaite Tuote Kätisyys LVInumero W3VREES1HA A+ / A / E CASA W3 Smart Econo Auto-ohitus RH (R) Oikea W3VLEES1HA A+ / A / E CASA W3 Smart Econo Auto-ohitus RH (L) Vasen W3VREES1CA A+ / A / E CASA W3 Smart Econo Auto-ohitus RH CO2 (R) Oikea W3VLEES1CA A+ / A / E CASA W3 Smart Econo Auto-ohitus RH CO2 (L) Vasen W3VREES1VA A+ / A / E CASA W3 Smart Econo Auto-ohitus RH VOC (R) Oikea W3VLEES1VA A+ / A / E CASA W3 Smart Econo Auto-ohitus RH VOC (L) Vasen *Ekosuunnitteludirektiivi Lot 6:n mukainen ilmanvaihtolaitteen energialuokka (Kylmä/Keskiarvo/Lämmin). W34FS Suodatinluokka ISO epm1 % (F7) tuloilmalle ja ISO coarse (G3) poistoilmalle sekä puhdistettava metallisuodatin tuloilmalle Ohjausjärjestelmät Uusissa Smart-ilmanvaihtokoneissa on vakiona käytettävissä kaksi ohjelmoitavaa I/O pistettä, esim. Takka- ja Hätäseis-kytkimiä varten (IO1 ja IO2). Mikäli liitäntäpisteitä tarvitaan enemmän, laitteessa on paikka erilliselle SEC-liitäntäkaapelille. SEC Kytkentäkaapeli Smart-ilmanvaihtokoneisiin LVI-numero Tuote mahdollistaa ulkoisten lisävarusteiden helpon asennuksen ja ohjauksen Swegon CASA Smart ilmanvaihtokoneella. SET Kytkentäkortti Smart-ilmanvaihtokoneisiin LVI-numero POWER24V2W SET/toimilaite virtalähde LVI-numero Liitä ilmanvaihtokone taloautomaatiojärjestelmään. Mahdollistaa keskitetyn seurannan ja ohjauksen. SEM ModBus LVI-numero Oikeus muutoksiin pidätetään. 7

8 Smart Accessin avulla hallitset asunnon sisäilmaa suoraan matkapuhelimesta tai miltä tahansa älylaitteelta. Samalla saat nopean ja helpon pääsyn CASA-verkkopalveluihimme, jotka auttavat sinua milloin tahansa haluat. SMA SmartAccess LVI-numero SMAW SmartAccess + WLAN-reititin LVI-numero SMAG SmartAccess + 3G/4G (ei SIM) LVI-numero Lisäohjauspaneeli voidaan lisätä ilmanvaihtokoneen ohjausta varten. Ohjaus toisesta vapaavalintaisesta paikasta (enintään kaksi paneelia ja 2m + 2m modulaarikaapeli) SC1 Smart-ohjainpaneeli LVI-numero SAK Asennuskehys paneelilla LVI-numero PMK2 Modulaarikaapeli 2 m ja RJ9 adapteri LVI-numero Modulaarikaapeli 2 m LVI-numero Modulaarikaapeli 1 m LVI-numero Automatiikkapaketit Lisäämällä ilmanvaihtokoneeseesi automatiikkapaketin voit tehdä asunnon ilmanvaihdosta täysin automaattisen. SRH Kosteusautomatiikka (RH) LVI-numero SRHCO2 Kotona / Poissa / Tehostus -automatiikka + kosteus-automatiikka (CO2 + RH) LVI-numero SRHVOC Ilmanlaatuautomatiikka + kosteusautomatiikka (VOC + RH) LVI-numero Paineanturi PTH Smart-ilmanvaihtokoneen vakiokanavapainetoiminto pyrkii pitämään kanavan paineen asetuksen mukaisena puhallinnopeuksia ohjaamalla. Kanavapaineelle tulee määrittää omat asetusarvot jokaiselle käyttötilalle (poissa, kotona, tehostus). Käyttötilaa voi vakiokanavapainetoimintoa käytettäessa vaihtaa normaalisti. PTH PTH-vakiokanavapainetoiminto LVI-numero Asennustelineet iv-koneen asennukseen Asennusteline pikakiinnikkeillä ilmanvaihtokoneen kattoasennukseen. Helpottaa asennusta, koska kanavat voidaan asentaa kokonaan valmiiksi ennen koneen asennusta telineeseen. W3CMB W3 Kattoasennusteline (R/L) LVI-numero WRWMB Seinäasennusteline LVI-numero W34CMP Peitelevyt uppoasennukseen LVI-numero Höyrynsulun tiivistelevy Höyrynsulun tiivistelevy estää kosteuden kulkeutumisen yläpohjan eristeisiin ja ilmavuodot huonetiloihin. PW8YP Höyrysulun tiivistelevy (R/L) LVI-numero CASA W3 Smart vesikiertoinen kanavapatteri tuloilman lämmitykseen Vesikiertoisella lämmitysjärjestelmällä varustetuissa kiinteistöissä tuloilma voidaan lämmittää kanavaan asennetulla vesilämmityspatterilla. Patteria ohjataan automaattisesti ilmanvaihtolaitteen Smart-ohjausjärjestelmällä ja asetuksia voidaan muuttaa CASA Smart ohjauspaneelin kautta. Pienimmän patterin (125mm) korkeus ainoastaan 255 mm, joka mahdollistaa asennuksen alaslaskettuun kattoon. Toimitukseen sisältyy: Lämmityspatteri, SET kytkentäkortti, toimilaite ja 3-tieventtiili, 24V muuntaja, tarvittava anturointi ja ohjeet. SDHW125 Ø125mm Kanavapatteri paketti lämmitys LVI-numero SDHW16 Ø16mm Kanavapatteri paketti lämmitys LVI-numero CASA W3 Smart vesikiertoinen kanavapatteri tuloilman viilennykseen Tuloilmakanavaan asennettavalla viilennyspatterilla saadaan mukavuusviileyttä asuntoon kytkemällä siihen joko maaliuospiiri tai kylmennetyn veden verkosto. Patteria ohjataan automaattisesti ilmanvaihtolaitteen Smart-ohjausjärjestelmällä ja asetuksia voidaan muuttaa CASA Smart ohjauspaneelin kautta. Pienimmän patterin (16mm) korkeus ainoastaan 255 mm, joka mahdollistaa asennuksen alaslaskettuun kattoon. Toimitukseen sisältyy: Jäähdytyspatteri, SET kytkentäkortti, toimilaite ja 3-tieventtiili, 24V muuntaja, tarvittava anturointi ja ohjeet. SDCW16 Ø16mm Kanavapatteri paketti jäähdytys LVI-numero SDCW2 Ø2mm Kanavapatteri paketti jäähdytys LVI-numero Vesilukko Oikeus muutoksiin pidätetää UVL Vesilukko LVI-numero
