POISTUNUT TUOTE. Virtaussäädin EHOS, EHOE. Toiminnot. Tuotetiedot. Pikavalinta. Tuotemerkintäesimerkki

Transkriptio

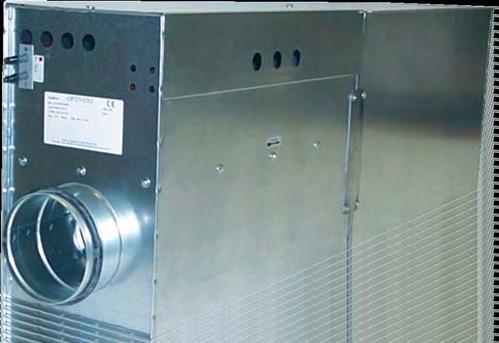

1 EHOS ja EHOE ovat OPTIVENT-järjestelmään tarkoitetut virtaussäätimet korkeampia kanavanopeuksia varten, esim. saneerauskohteet. EHOS on tuloilmalle ja EHOE poistoilmalle. Sarjan koteloidut mallit on tarkoitettu ääniteknisesti vaativimpiin kohteisiin, joissa halutaan huonetilan lämpötilan ja ilman laadun tarpeenmukaista ohjausta. Säätimet ovat kanavapaineesta riippumattomia, sekä sisältävät vakiona vaipan äänieristyksen ja kanavaäänenvaimentimen. OPTIVENT-järjestelmällä voidaan toteuttaa myös vakioilmavirran säätö. Pikavalinta Toiminnot Muuttuva ilmavirta Vakioilmavirta Jälkilämmitys - Vesi/Sähkö Äänenvaimennus Reaaliaikainen ilmavirrannäyttö FW kompakti säätimellä Liitettävissä Modbusväylään Tuotetiedot EHOS, virtaussäädin tuloilma EHOE, virtaussäädin poistoilma Avattavalla kotelolla suojatut säätölaitteet Äänieristetty vaippa Vakiona lyhyt äänenvaimennin Vakiona FW kompakti säädin Ilmavirta-asetus (maks.,min.) säädettävissä ilman erikoistyökaluja Reaaliaikainen ilmavirran näyttö Toiminta-alue kanavanopeudesta 1,5 m/s alkaen CEN3 tiivisteellinen säätöläppä Seitsemän kokoa, mm Tuotemerkintäesimerkki Virtaussäädin tuloilmalle, vakioäänenvaimentimella varustettuna EHOS Jälkilämmitin, vesi, asennettuna EMOZ Jakolaatikko EMOZ Suositeltavat ilmavirrat. Alhaisimmat ilmavirrat vastaavat ilmannopeutta 1,5 m/s. Alle 1,5 m/s ilmavirralla ei voida taata ±10% mittaustarkkuutta. Fläkt Woods 9117 FI Oikeudet muutoksiin pidätetään.

2 Äänitaso huoneessa (säätöläpän avaus 30% = toiminta-alue alkaa) EHOS/EHOE-100 EHOS/EHOE EMOZ-11 EHOS/EHOE-125 EHOS/EHOE-160 EHOS/EHOE EMOZ-11 EHOS/EHOE EMOZ-11 Fläkt Woods 9117 FI Oikeudet muutoksiin pidätetään.

3 Äänitaso huoneessa (säätöläpän avaus 30% = toiminta-alue alkaa) EHOS/EHOE-200 EHOS/EHOE EMOZ-11 EHOS/EHOE-250 EHOS/EHOE-315 EHOS/EHOE EMOZ-11 EHOS/EHOE EMOZ-11 Fläkt Woods 9117 FI Oikeudet muutoksiin pidätetään.

4 Äänitaso huoneessa (säätöläpän avaus 30% = toiminta-alue alkaa) EHOS/EHOE-400 EHOS/EHOE EMOZ-11 Fläkt Woods 9117 FI Oikeudet muutoksiin pidätetään.

5 Äänitiedot Nimellinen ilmavirtaus ja k-arvot Kanavaääni EHO(S,E) Äänitason korjauskerroin K okt (db) Toleranssi ± EHO(S,E) Äänitason korjauskerroin K okt (db) +EMOZ Toleranssi ± Kanavan äänen tehotasot oktaavikaistoittain saadaan lisäämällä taulukossa esitetyt oktaavikaistojen korjaukset K okt äänen kokonaispainetasoon L A10, db(a), seuraavan kaavan mukaan: L Wokt = L A10 + K okt Korjaus K okt on keskiarvo virtaussäätimen käyttöalueella. Koko q nom (l/s) k , Suojaetäisyydet Häiriötapaus T-haara Käyrä Tarvittava suojaetäisyys L m2 = ±10% 2 x ØD 1 x ØD Fläkt Woods 9117 FI Oikeudet muutoksiin pidätetään.

6 Äänitiedot Äänen tehotasot vaipan läpi EHOS Ilmavirta q Δp = 150 Pa Δp = 250 Pa EHOE Oktaavikaistojen keskitaajuus (Hz) Oktaavikaistojen keskitaajuus (Hz) m 3 /h l/s k 2k 4k 8k k 2k 4k 8k Fläkt Woods 9117 FI Oikeudet muutoksiin pidätetään.

7 EHO(S,E) Virtaussäädin Mitat ja painot EHOS, EHOE virtaussäädin äänenvaimentimella (vakio/ pitkä) Virtaussäädintä voidaan käyttää sekä muuttuvalle, että vakiona pysyvälle virtaukselle ja tarvittaessa tulo- tai poistoilman pakko-ohjattuun sulkemiseen. Säätimet ovat kanavapaineesta riippumattomia. Virtaussäätimen osat ovat mittalaippa, säätöpelti, eristetty vaippa ja suojattu säätölaitteisto. Kiinteänä osana mittalaippa, jossa kahdet yhteet, sekä säätöä, että manuaalista mittausta varten. Säätöpelti on laaketoitu vankoin nailonlaakerein, jotka eivät vaadi huoltoa. Eristetty säätöpelti on varustettu EPDM-kumisella tiivisteellä, joka täyttää ilmatiiviysluokan 3 vaatimukset normin EN 1751:1998 mukaan. Vaipassa on kaksoisseinämät, joiden välissä on vähintään 25 mm:n eristys. Vaipan äänieristys on hyvä. Säätölaitteisto on omassa suojatussa tilassa varustettuna avautuvalla tarkastusluukulla. Pyöreässä liitosyhteessä on kumitiivisterengas. Liitosmitat mm. Virtausilman koskettamien pintojen korroosioluokka on C3 tai C4 (EN-ISO ). Tiiviysluokka B (EN1751:1998). 1) = Vapaa tila tarkastusta ja huoltoa varten Koko ØD Kokonaispituus L äänenvaimentimella B H A vakio pitkä 2) Koko C E Paino EHO(S,E), kg äänenvaimentimella äänenvaimentimella vakio pitkä 2) vakio pitkä 2) ) = EMOZ-11 Fläkt Woods 9117 FI Oikeudet muutoksiin pidätetään.

8 Tuotemerkintä Tuotemerkintä Virtaussäädin, vakio äänenvaimentimella EHOa-b-ccc-d-e Rakenne (a) S = tuloilma E = poistoilma Säätölaitteet (b) 1 = kompaktisäädin 227VM 2 = vaihtoehtoinen säädin (tilataan erikseen) 5 = Modbus väylän kompaktisäädin 227VM-MB Koko (ccc) 100, 125, 160, 200, 250, 315, 400 Materiaali (d) 1 = korroosioluokka C3, sinkitty teräs 2 = korroosioluokka C4, haponkestävä teräs (AISI 316) (koskee osia, joita virtaava ilma koskettaa) Tiiviys (e) 2 = CEN3, tiivisteellinen sulku- ja säätöläppä Lisävarusteet Lisävarusteet toimitetaan irrallisina, ei asennettuina (ei sis. liittimiä). Katso EMOS, EMOE tekninen esite Säätölaitteet Sähkö- ja säätövarusteiden tuotemerkinnät: katso koodit kohdasta "Optivent säätölaitteet". Fläkt Woods 9117 FI Oikeudet muutoksiin pidätetään.
