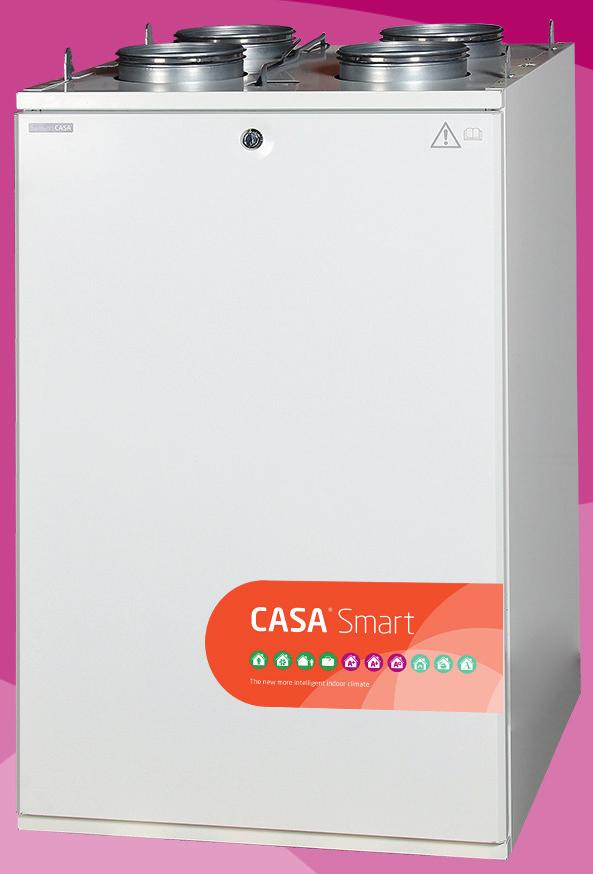

1 CASA W5 Smart Ilmanvaihtokone vastavirtatekniikan levylämmönvaihtimella Alle 25m2 omakoti-, kerrostalo- ja vapaa-ajan asuntoihin, myös saneerauskohteisiin. Koneen maksimi ilmavirta on 13 l/s ja LTO:n lämpötilahyötysuhde 85 %. W5 Smartiin sisältyy vakiona sisäänrakennettu kosteusautomatiikka, joka poistaa ylimääräisen kosteuden asunnosta automaattisesti. Uutuutena edistyksellinen energiansäästöautomatiikka, joka optimoi ilmanvaihtolaitteen toimintaa kylmimmissä olosuhteissa parhaan mahdollisen hyötysuhteen saavuttamiseksi aina A+ -energialuokkaan asti. Näin älykäs Smart-ilmanvaihto huolehtii kotisi ilmanvaihdosta automaattisesti ja takaa terveellisen ja energiatehokkaan sisäilman kodille ja sen asukkaille.

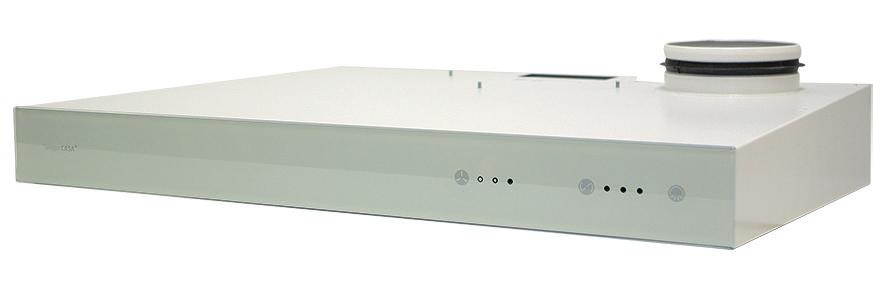

2 Smart älykäs ilmanvaihto Smart-ohjauspaneeli Smart-ohjauspaneelista voit vaihtaa sopivan käyttötilan ohjauspaneelista aina tarpeen mukaan tai antaa esiohjelmoidun viikkokellon vaihtaa käyttötilaa haluamasi vuorokausirytmin mukaisesti. Tai voit antaa Smart-toiminnon hoitaa kaiken täysin automaattisesti (lisävaruste). Liesikupuohjaus Kerros- ja rivitaloissa ilmanvaihtolaitetta ohjataan pääasiassa liesikuvulta. Swegon CASA -liesikuvuissa on kolme painiketta, joista voidaan ohjata puhaltimen nopeutta (poissa/kotona/tehostus), liesikuvun sulkupeltiä (3, 6 tai 12 min) sekä kuvun valaisinta. Smart Access Smart Accessin avulla voit seurata ja säätää ilmanvaihdon tilaa helposti puhelimeltasi. Smart Accessilla voidaan ohjata kaikkia Smart-ilmanvaihtokoneita. Perustoiminnot Tehostus Suuri ilmavirta, jota käytetään kun ilmanvaihdon tarve kasvaa esim. ruuanlaiton, saunomisen, suihkun ja pyykinkuivauksen yhteydessä. Kotona Normaali ilmavirta. Takaa, että asunnossa on riittävästi raikasta sisäilmaa ja että rakenteet voivat hyvin. Poissa Alhainen ilmavirta. Vähentää energiankulutusta silloin kun ilmanvaihdon tarve asunnossa on pieni. Matkoilla Erittäin alhainen ilmavirta ja matalampi tuloilman lämpötila. Käytetään kun asunto on tyhjillään. Kompensointitoiminnot Varmistavat että asunnon sisäilman painetasapaino on tarvittavalla tasolla (vakiona W5-koneessa). Takkatoiminto Älykäs takkatoiminto auttaa tuottamaan korvausilmaa juuri sinun tulisijallesi. Helpottaa takan sytyttämistä ja varmistaa puhtaan palamisen. Liesikuputoiminto Tasapainottaa ilmanvaihtoa liesituuletinta käytettäessä. Auttaa estämään liiallisen alipaineen muodostumista ja parantaa liesituulettimen kärynsieppauskykyä. Keskuspölynimuritoiminto Tasapainottaa ilmanvaihtoa keskuspölynimuria käytettäessä. Auttaa estämään alipaineen muodostumista ja parantaa siivoustulosta. Automaattitoiminnot Takaavat hyvän ja terveellisen sisäilman kodille ja talon asukkaille (energiansäästö- ja ilmankosteusautomatiikka vakiona W5-koneessa ja muut lisävarusteena). Energiansäästöautomatiikka Edistyksellinen energiansäästöautomatiikka optimoi ilmanvaihtolaitteen toimintaa kylmimmissä olosuhteissa parhaan mahdollisen hyötysuhteen saavuttamiseksi aina A+ energialuokkaan asti! Vakiona W5-koneessa. Ilmankosteusautomatiikka Säätää ilmanvaihdon automaattisesti sisäilman kosteustasojen mukaisesti. Vakiona W5-koneessa. Kotona/poissa/tehostus -automatiikka Mittaa sisäilman hiilidioksidipitoisuutta ja määrittää sen perusteella käytettävän toimintatilan. (lisävaruste) Ilmanlaatuautomatiikka Kehittynein automaattitoiminto parhaan sisäilmanlaadun saavuttamiseksi. Reagoi useisiin ilmanlaatuun vaikuttaviin tekijöihin kuten erilaisiin hajuihin ja käryihin. (lisävaruste) Oikeus muutoksiin pidätetään.

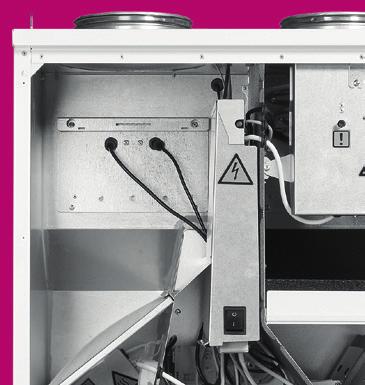

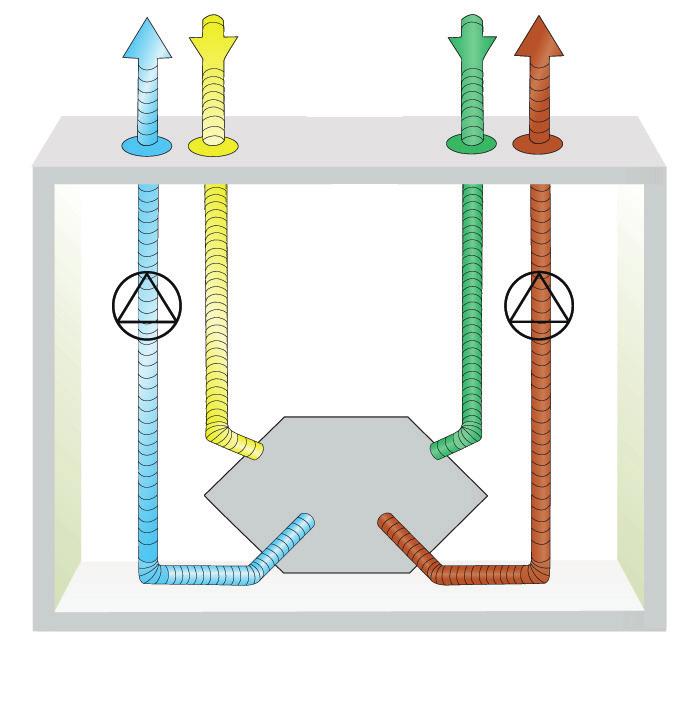

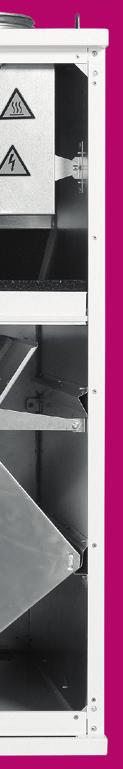

3 Swegon CASA W5 Smart Ecodesign energialuokka A+ Ilmavirta-alue 3-13 l/s Lämmönvaihtimen lämpötilahyötysuhde yli 85 % (EN 38) Vuosihyötysuhde jopa 75 % Edistyksellinen Smart-ohjaustekniikka Automaattisesti tarpeen mukaan ohjautuva ilmanvaihto Automaattinen kesätoiminto ja passiivinen viilennys Huurteenestotoiminto takaa jatkuvan ilmanvaihdon Saatavana ulkoiset jälkilämmitys- ja viilennysyksiköt Liitettävissä taloautomaatiojärjestelmiin (I/O / Modbus) Moduulimitan leveys 6 mm Lämmöntalteenotto Lämmönvaihtimen avulla sisäilman lämpö otetaan talteen ja hyödynnetään sisään tulevan kylmän ulkoilman lämmittämiseen. W5:n vastavirtatekniikalla toimiva levylämmönvaihdin on rakennettu alumiinilamelleista ja sen hyötysuhde on korkea yli 85 %. Vastavirtalämmönvaihtimessa ilmavirrat sisään ja ulos kulkevat erillisissä kanavissa, minkä ansiosta lämmönvaihdin ei palauta hajuja eikä kosteutta takaisin huoneilmaan. Huurtumisenesto W5:n luotettava huurteenestotoiminto takaa jatkuvan ja tasapainoisen ilmanvaihdon myös ääriolosuhteissa. Mukavuuslämpö Useimmiten pelkkä poistoilman lämpöenergia riittää tuloilman lämmittämiseen. Erittäin kylmissä olosuhteissa voidaan käyttää sähköistä jälkilämmitysvastusta takaamaan miellyttävän lämpöinen sisäilma myös jäätävimmillä pakkaskeleillä. Asennus Kone voidaan asentaa seinälle vakiovarusteena olevan seinäasennustelineen avulla. Lisävarusteena saatavilla myös katto- ja lattia-asennustelineet. Ohjausjärjestelmät ja liitettävyys W5 on helppo liittää osaksi erilaisiin taloautomaatiojärjestelmiin täysin konfiguroitavalla I/O:lla tai Modbus:in avulla (lisävaruste). Taloyhtiökäytössä tämä mahdollistaa keskitetyn seurannan ja ohjauksen sekä alentaa huolto- ja ylläpitokustannuksia. W5-koneessa voi käyttää ulkoista kytkentäkorttia (SET) 3/218 alkaen, joka mahdollistaa helpomman kytkennän ulkoisille lisävarusteille kuten kanavapattereille. Lisäksi koneen sisällä on erillinen virtakytkin, joka mahdollistaa laitteen virran katkaisun helposti. Puhaltimet W5:ssa on energiataloudelliset EC-tasavirtapuhaltimet, joiden sähkönkulutus on huomattavasti alhaisempi kuin perinteisten vaihtovirtapuhaltimien. EC-puhaltimien etuna on, että ne voidaan säätää portaattomasti ja niiden hyötysuhde säilyy hyvänä myös matalilla kierroksilla. Automaattinen kesätoiminto W5:n älykäs kesätoiminto auttaa pitämään asunnon sisäilman miellyttävänä myös kesähelteillä. Sisä- ja ulkolämpötilojen eroja ja lämmönvaihdinta älykkäästi hyödyntämällä saadaan toteutettua erittäin taloudellista mukavuusviilennystä lähes ilmaiseksi. Kuumina kesäpäivinä lämmönvaihdin ottaa talteen sisäilman viileyden ja viilentää sisään tulevaa ulkoilmaa. Yöaikana lämmönvaihdin ohitetaan ja asunto viilennetään raikkaalla ulkoilmalla. Kaikesta huolehtii edistyksellinen automatiikka, joka on säädettävissä asukkaan toiveiden mukaiseksi! Erilliset lämmitys- ja viilennysyksiköt Kanavaan asennettavilla laitteilla saadaan joko viilennyttyä tai lämmitettyä ilmaa kun kanavapatteri kytketään laitteen tuloilmakanavaan. Ulkoilmakanavaan asennettavalla maaliuospatterilla saadaan esilämmitettyä sisäänvirtaava ilma talvella ja viilennettyä sitä kesäisin. Kanavapattereita ohjaa Smart-automatiikka Oikeus muutoksiin pidätetään. 3

4 Tekniset tiedot CASA W5 Smart Swegon CASA W5VR5S11CAA Tarkemmat tiedot ProCASA procasa.swegon.com W m 3 /h db Ilmavirta-alue* Liitännät Puhaltimet Sisäinen etulämmitysvastus Sisäinen jälkilämmitysvastus Ulkoinen jälkilämmitysvastus (kanavaan asennettava) Ulkoinen vesipatteri lämmitykseen/viilennykseen (kanavaan asennettava) Kokonaisteho Sulake Paino Kanavalittännät Kondenssivedenpoisto 3 13 l/s 23 V, 5, 9,8 A 238 W 15 W 5 W Lisävaruste Lisävaruste 2248 W 16 A 85 kg Ø 16 mm 3/8" ulkokierre ENERGIA ENERGIJA ENERGY ENERGIE /214 (SEC) in kwh Kylmä -8,6 A+ Keskiarvo -42,1 A+ Lämmin ilmasto -17,4 E Energialuokka voi vaihdella koneen varustelutasosta riippuen. Mitat L x P x K Mallit 597 x 63 x 951 mm Vakiona sähkölämmityspatteri Versiot Lämmönsiirrin Kotelointiluokka Ohjausjärjestelmä CASA Smart -ohjauspaneeli Suodattimet Ulkopuolen väri Asennus Vasenkätinen tai oikeakätinen versio, pitää ilmoittaa tilauksessa. Vastavirtalevylämmönsiirrin IP34 CASA Smart + Ilmankosteusautomatiikka vakiona Vakiona + 2m modulaarikaapeli. Suodatinluokka ISO epm1 5% (F7) tuloilmalle ja ISO coarse (G3) poistoilmalle sekä ylimääräinen PPI-2 (solumuovi) tuloilmalle. Valkoinen, RAL 916 (vastaa NCS S12-G5Y) Lämpimään tilaan (yli +1 C). Vakiona mukana seinäasennusteline ja kondenssivesiletku. Lisävarusteena saatavilla myös katto- ja lattia-asennustelineet. *Ekosuunnitteludirektiivin mukainen mimini/maksimi-ilmavirta Oikeus muutoksiin pidätetään.

5 CASA W5 Smart mitat Ulkoilma Tuloilma Poistoilma Jäteilma Kondenssivesiyhde Kondenssivesiyhde L-malli CASA W5 R (oikeakätinen versio) CASA W5 L (vasemmankätinen versio) Oikeus muutoksiin pidätetään. 5

6 CASA W5 Smart puhallinkäyrät Esitetyt puhallinkäyrät ovat suuntaa-antavia malleja. Tarkat arvot ovat saatavilla osoitteessa procasa.swegon.com Äänitehotaso tuloilmakanavaan Äänitehotaso poistoilmakanavaan % % db(a) db(a) Äänitehotaso ulkoilmakanavaan Äänitehotaso poistoilmakanavaan m3/h % 4 1% db(a) db(a) q(l/s) Vertailuilmavirta Maksimi-ilmavirta Minimi-ilmavirta Ääniteho L wa db (A) Ilmamäärät ja äänitehotaso ympäristöön (EN ) m3/h 45 Tarkemmat tiedot ProCASA procasa.swegon.com db(a) 7% 1% SFPV 2, 1, Max Airflow 5 Ref. flow q(l/s) Äänitehotaso L w (db), taulukko K ok Ääni tuloilmakanavaan Ääni poistoilmakanavaan Ääni poistoilmakanavaan Ääni ulkoilmakanavaan Ääni ympäristöön Yksityiskohtaiset asetusarvokohtaiset äänitiedot löytyvät ProCASAsta. Äänidatan korjaustaulukko Huonekoko tavallinen huone kiinteästi sisustettu huone 5 m 2-2 db(a) + 3 db(a) 1 m 2-4 db(a) db(a) 15 m 2-5 db(a) - 3 db(a) Oikeus muutoksiin pidätetään.

7 CASA W5 Smart tuotekoodit ja lisävarusteet CASA W5 Smart Ilmanvaihtokone vastavirtalämmönsiirtimellä. W5 Smartiin sisältyy vakiona sisäänrakennettu kosteusautomatiikka, joka poistaa ylimääräisen kosteuden asunnosta automaattisesti. Uutuutena laitteessa on edistyksellinen energiansäästöautomatiikka, joka optimoi ilmanvaihtolaitteen toimintaa kylmimmissä olosuhteissa parhaan mahdollisen hyötysuhteen saavuttamiseksi aina A+ energialuokkaan asti. Kone voidaan asentaa seinälle vakiovarusteena olevan seinäasennustelineen avulla. Lisävarusteena saatavilla myös katto- ja lattia-asennustelineet. Voidaan ohjata Smart-ohjainpaneelista tai yhteensopivasta Smart-liesikuvusta. Toimitukseen sisältyy: ilmanvaihtolaite, Smart-ohjainpaneeli, kosteusautomatiikka, energiansäästöautomatiikka, seinäasennusteline, 2m modulaarikaapeli ja kondenssivesiletku. Koodi - Kanavaliitäntä 4x Ø 16 - Soveltuu niin uudisrakennuksiin kuin saneerauskohteisiin. - Kosteusautomatiikka vakiona - Energiansäästöautomatiikka vakiona - Kätisyys valittavissa vasen (L) tai oikea (R) - Smart-ohjausjärjestelmä, joka mahdollistaa monipuolisten automaattitoimintojen ja etäohjausjärjestelmien (I/O / Modbus) käytön. - Sisäänrakennetut anturit automaattitoimintojen ohjaukseen (lisävaruste) Energialuokka* Tuote Kätisyys LVInumero W5VR5S11HAA A+ / A+ / E W5 Smart WA-R Auto ohitus säädin RH (R) Oikea W5VL5S11HAA A+ / A+ / E W5 Smart WA-L Auto ohitus säädin RH (L) Vasen W5VR5S11CAA A+ / A+ / E W5 Smart WA-R Auto ohitus säädin RH + CO2 (R) Oikea W5VL5S11CAA A+ / A+ / E W5 Smart WA-L Auto ohitus säädin RH + CO2 (L) Vasen W5VR5S11VAA A+ / A+ / E W5 Smart WA-R Auto ohitus säädin RH + VOC (R) Oikea W5VL5S11VAA A+ / A+ / E W5 Smart WA-L Auto ohitus säädin RH + VOC (L) Vasen *Ekosuunnitteludirektiivi Lot 6:n mukainen ilmanvaihtolaitteen energialuokka (Kylmä/Keskiarvo/lämmin). W5FS Suodatinluokka ISO epm1 5% (F7) tuloilmalle ja ISO coarse (G3) poistoilmalle sekä ylimääräinen PPI-2 (solumuovi) tuloilmalle Ohjausjärjestelmät Uusissa Smart-ilmanvaihtokoneissa on vakiona käytettävissä kaksi ohjelmoitavaa I/O pistettä, esim. Takka- ja Hätäseis-kytkimiä varten (IO1 ja IO2). Mikäli liitäntäpisteitä tarvitaan enemmän, laitteessa on paikka erilliselle SEC-liitäntäkaapelille. SEC Kytkentäkaapeli Smart-ilmanvaihtokoneisiin LVI-numero Tuote mahdollistaa ulkoisten lisävarusteiden helpon asennuksen ja ohjauksen Swegon CASA Smart ilmanvaihtokoneella. SET Kytkentäkortti Smart-ilmanvaihtokoneisiin LVI-numero POWER24V2W SET/toimilaite virtalähde LVI-numero Liitä ilmanvaihtokone taloautomaatiojärjestelmään. Mahdollistaa keskitetyn seurannan ja ohjauksen. SEM ModBus LVI-numero Smart Accessin avulla hallitset asunnon sisäilmaa suoraan matkapuhelimesta tai miltä tahansa älylaitteelta. Samalla saat nopean ja helpon pääsyn CASA-verkkopalveluihimme, jotka auttavat sinua milloin tahansa haluat. SMA SmartAccess LVI-numero SMAW SmartAccess + WLAN-reititin LVI-numero SMAG SmartAccess + 3G/4G (ei SIM) LVI-numero Lisäohjauspaneeli voidaan lisätä ilmanvaihtokoneen ohjausta varten. Ohjaus toisesta vapaavalintaisesta paikasta (enintään kaksi paneelia ja 2m + 2m modulaarikaapeli) SC1 Smart-ohjainpaneeli LVI-numero SAK Asennuskehys paneelilla LVI-numero PMK2 Modulaarikaapeli 2 m ja RJ9 adapteri LVI-numero Modulaarikaapeli 2 m LVI-numero Modulaarikaapeli 1 m LVI-numero Oikeus muutoksiin pidätetään. 7

8 Automatiikkapaketit Lisäämällä ilmanvaihtokoneeseesi automatiikkapaketin voit tehdä asunnon ilmanvaihdosta täysin automaattisen. SRH Kosteusautomatiikka (RH) LVI-numero SRHCO2 Kotona / Poissa / Tehostus -automatiikka + kosteusautomatiikka (CO2 + RH) LVI-numero SRHVOC Ilmanlaatuautomatiikka + kosteusautomatiikka (VOC + RH) LVI-numero Paineanturi PTH Smart-ilmanvaihtokoneen vakiokanavapainetoiminto pyrkii pitämään kanavan paineen asetuksen mukaisena puhallinnopeuksia ohjaamalla. Kanavapaineelle tulee määrittää omat asetusarvot jokaiselle käyttötilalle (poissa, kotona, tehostus). Käyttötilaa voi vakiokanavapainetoimintoa käytettäessa vaihtaa normaalisti. PTH PTH-vakiokanavapainetoiminto LVI-numero Asennustelineet W5 iv-koneen asennukseen Asennusteline pikakiinnikkeillä ilmanvaihtokoneen mm. kattoasennukseen. Helpottaa asennusta, koska kanavat voidaan asentaa kokonaan valmiiksi ennen koneen asennusta telineeseen. W5CMB Kattoasennusteline LVI-numero W5FMB Jalusta LVI-numero Höyrynsulun tiivistelevy Höyrynsulun tiivistelevy estää kosteuden kulkeutumisen yläpohjan eristeisiin ja ilmavuodot huonetiloihin. W5PP Höyrysulun tiivistelevy (R/L) LVI-numero CASA W5 Smart vesikiertoinen kanavapatteri tuloilman lämmitykseen Vesikiertoisella lämmitysjärjestelmällä varustetuissa kiinteistöissä tuloilma voidaan lämmittää kanavaan asennetulla vesilämmityspatterilla. Patteria ohjataan automaattisesti ilmanvaihtolaitteen Smart-ohjausjärjestelmällä ja asetuksia voidaan muuttaa CASA Smart ohjauspaneelin kautta. Pienimmän patterin (16mm) korkeus ainoastaan 255 mm, joka mahdollistaa asennuksen alaslaskettuun kattoon. Toimitukseen sisältyy: Lämmityspatteri, SET kytkentäkortti, toimilaite ja 3-tieventtiili, 24V muuntaja, tarvittava anturointi ja ohjeet. SDHW16 Ø16mm Kanavapatteri paketti lämmitys LVI-numero CASA W5 Smart vesikiertoinen kanavapatteri tuloilman viilennykseen Tuloilmakanavaan asennettavalla viilennyspatterilla saadaan mukavuusviileyttä asuntoon kytkemällä siihen joko maaliuospiiri tai kylmennetyn veden verkosto. Patteria ohjataan automaattisesti ilmanvaihtolaitteen Smart-ohjausjärjestelmällä ja asetuksia voidaan muuttaa CASA Smart ohjauspaneelin kautta. Pienimmän patterin (16mm) korkeus ainoastaan 255 mm, joka mahdollistaa asennuksen alaslaskettuun kattoon. Toimitukseen sisältyy: Jäähdytyspatteri, SET kytkentäkortti, toimilaite ja 3-tieventtiili, 24V muuntaja, tarvittava anturointi ja ohjeet. SDCW16 Ø16mm Kanavapatteri paketti jäähdytys LVI-numero SDCW2 Ø2mm Kanavapatteri paketti jäähdytys LVI-numero SDCW25F Ø25mm kanavapatteri paketti jäähdytys LVI-numero CASA W5 Smart kanavapatteri maalämpöpumpun yhteyteen Kanavapatteri lämmittää sisäänotettavan ilman talvella varmistaen ilmanvaihtokoneen toiminnan hyvällä hyötysuhteella kovillakin pakkasilla. Kesällä maapiirin kylmää liuosta voidaan hyödyntää rakennuksen viilentämisessä. CASA Smart -ohjaustekniikka mahdollistaa automaattisesti parhaan hyödyn kanavapatterista läpi vuoden. Laite sisältää maaliuokseen soveltuvan tehokkaan 4-rivisen jäähdytyspatterin, SET kytkentäkortti, karkeasuodatin, tarvittava anturointi ja ohjeet. SDHW25F Maaliuospatteri Ø25 LVI-numero Vesilukko Oikeus muutoksiin pidätetään. UVL Vesilukko LVI-numero
