1 Swegon CASA 430 K Lämmöntalteenottolaite ristivirtalämmönvaihtimella Ristivirtatekniikalla toimivalla levylämmönvaihtimella varustettu lämmöntalteenottolaite omakoti-, kerrostalo- ja vapaa-ajan asuntoihin alle m². Sopii myös saneerauskohteisiin. Maksimi ilmavirta 130 l/s. Lämpötilahyötysuhde noin 60 %. Energiataloudelliset hiljaiset puhaltimet. Asennetaan tekniseen tilaan, varastoon, kodinhoitohuoneeseen tms. Ohjaus erillisestä ohjauspaneelista tai liesikuvusta. Kiertoilmaliitäntä. ASUNTOILMANVAIHTO 430 K_d_FI-p

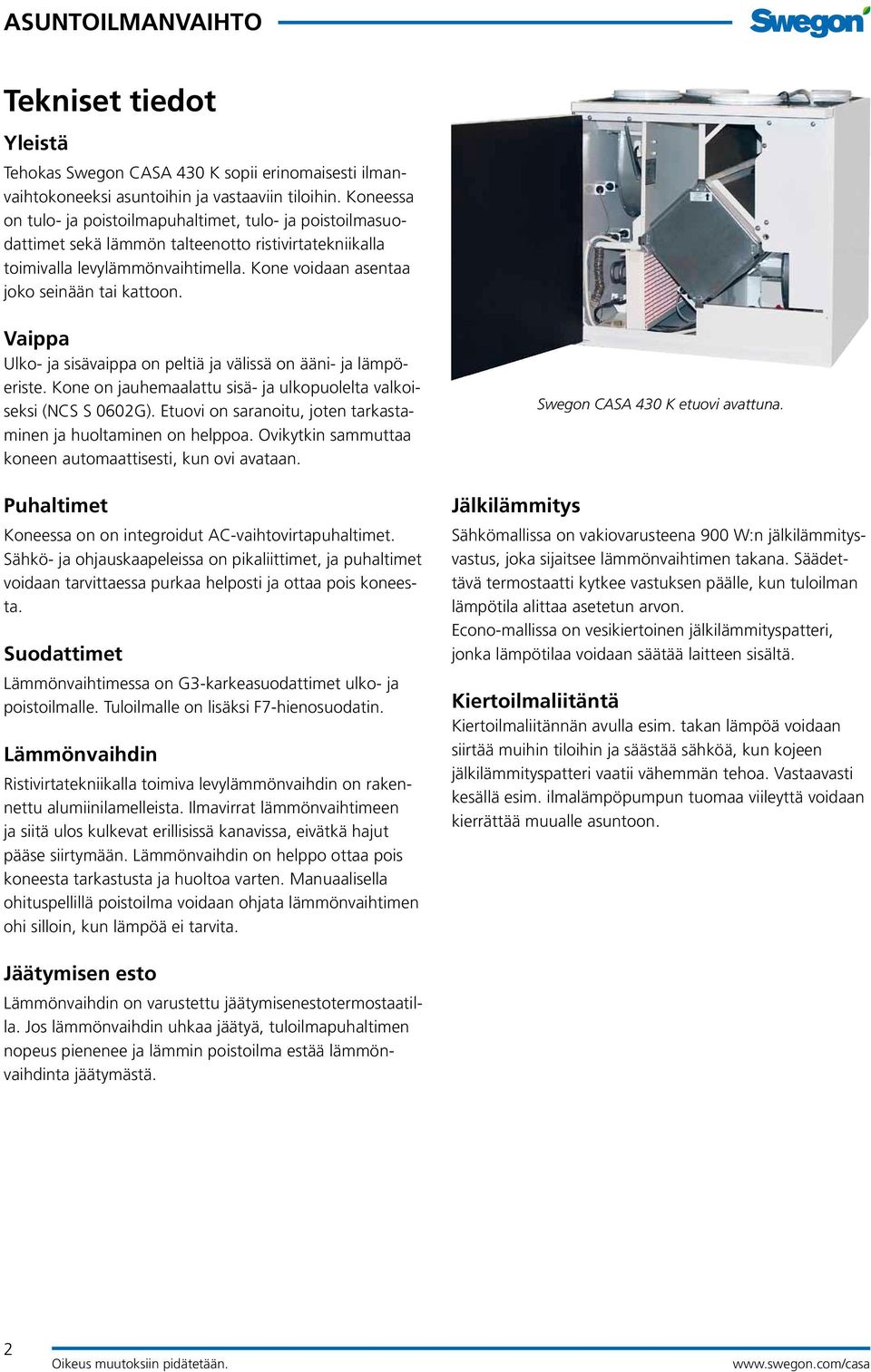

2 Tekniset tiedot Yleistä Tehokas Swegon CASA 430 K sopii erinomaisesti ilmanvaihtokoneeksi asuntoihin ja vastaaviin tiloihin. Koneessa on tulo- ja poistoilmapuhaltimet, tulo - ja poistoilmasuodattimet sekä lämmön talteenotto ristivirtatekniikalla toimivalla levylämmönvaihtimella. Kone voidaan asentaa joko seinään tai kattoon. Vaippa Ulko- ja sisävaippa on peltiä ja välissä on ääni- ja lämpöeriste. Kone on jauhemaalattu sisä- ja ulkopuolelta valkoiseksi (NCS S 0602 G). Etuovi on saranoitu, joten tarkastaminen ja huoltaminen on helppoa. Ovikytkin sammuttaa koneen automaattisesti, kun ovi avataan. Puhaltimet Koneessa on on integroidut AC-vaihtovirtapuhaltimet. Sähkö- ja ohjauskaapeleissa on pikaliittimet, ja puhaltimet voidaan tarvittaessa purkaa helposti ja ottaa pois koneesta. Suodattimet Lämmönvaihtimessa on G3-karkeasuodattimet ulko- ja poistoilmalle. Tuloilmalle on lisäksi F7-hienosuodatin. Lämmönvaihdin Ristivirtatekniikalla toimiva levylämmönvaihdin on rakennettu alumiinilamelleista. Ilmavirrat lämmönvaihtimeen ja siitä ulos kulkevat erillisissä kanavissa, eivätkä hajut pääse siirtymään. Lämmönvaihdin on helppo ottaa pois koneesta tarkastusta ja huoltoa varten. Manuaalisella ohituspellillä poistoilma voidaan ohjata lämmönvaihtimen ohi silloin, kun lämpöä ei tarvita. Swegon CASA 430 K etuovi avattuna. Jälkilämmitys Sähkömallissa on vakiovarusteena 900 W:n jälkilämmitysvastus, joka sijaitsee lämmönvaihtimen takana. Säädettävä termostaatti kytkee vastuksen päälle, kun tuloilman lämpötila alittaa asetetun arvon. Econo-mallissa on vesikiertoinen jälkilämmityspatteri, jonka lämpötilaa voidaan säätää laitteen sisältä. Kiertoilmaliitäntä Kiertoilmaliitännän avulla esim. takan lämpöä voidaan siirtää muihin tiloihin ja säästää sähköä, kun kojeen jälkilämmityspatteri vaatii vähemmän tehoa. Vastaavasti kesällä esim. ilmalämpöpumpun tuomaa viileyttä voidaan kierrättää muualle asuntoon. Jäätymisen esto Lämmönvaihdin on varustettu jäätymisenestotermostaatilla. Jos lämmönvaihdin uhkaa jäätyä, tuloilmapuhaltimen nopeus pienenee ja lämmin poistoilma estää lämmönvaihdinta jäätymästä. 2

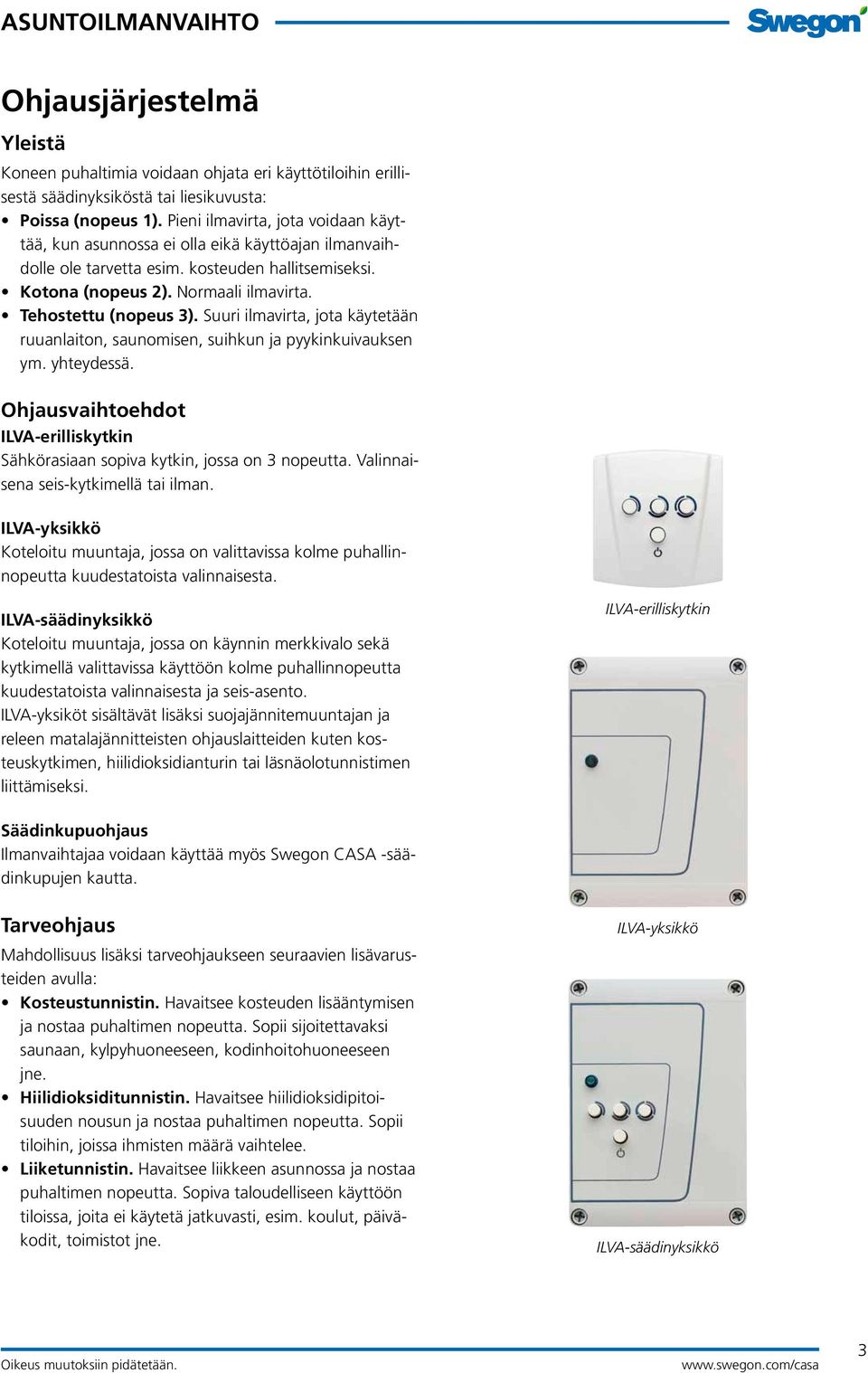

3 Ohjausjärjestelmä Yleistä Koneen puhaltimia voidaan ohjata eri käyttötiloihin erillisestä säädinyksiköstä tai liesikuvusta: Poissa (nopeus 1). Pieni ilmavirta, jota voidaan käyttää, kun asunnossa ei olla eikä käyttöajan ilmanvaihdolle ole tarvetta esim. kosteuden hallitsemiseksi. Kotona (nopeus 2). Normaali ilmavirta. Tehostettu (nopeus 3). Suuri ilmavirta, jota käytetään ruuanlaiton, saunomisen, suihkun ja pyykinkuivauksen ym. yhteydessä. Ohjausvaihtoehdot ILVA-erilliskytkin Sähkörasiaan sopiva kytkin, jossa on 3 nopeutta. Valinnaisena seis-kytkimellä tai ilman. ILVA-yksikkö Koteloitu muuntaja, jossa on valittavissa kolme puhallinnopeutta kuudestatoista valinnaisesta. ILVA-säädinyksikkö Koteloitu muuntaja, jossa on käynnin merkkivalo sekä kytkimellä valittavissa käyttöön kolme puhallinnopeutta kuudestatoista valinnaisesta ja seis-asento. ILVA-yksiköt sisältävät lisäksi suojajännitemuuntajan ja releen matalajännitteisten ohjauslaitteiden kuten kosteuskytkimen, hiilidioksidianturin tai läsnäolotunnistimen liittämiseksi. ILVA-erilliskytkin Säädinkupuohjaus Ilmanvaihtajaa voidaan käyttää myös Swegon CASA -säädinkupujen kautta. Tarveohjaus Mahdollisuus lisäksi tarveohjaukseen seuraavien lisävarusteiden avulla: Kosteustunnistin. Havaitsee kosteuden lisääntymisen ja nostaa puhaltimen nopeutta. Sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen jne. Hiilidioksiditunnistin. Havaitsee hiilidioksidipitoisuuden nousun ja nostaa puhaltimen nopeutta. Sopii tiloihin, joissa ihmisten määrä vaihtelee. Liiketunnistin. Havaitsee liikkeen asunnossa ja nostaa puhaltimen nopeutta. Sopiva taloudelliseen käyttöön tiloissa, joita ei käytetä jatkuvasti, esim. koulut, päiväkodit, toimistot jne. ILVA-yksikkö ILVA-säädinyksikkö 3

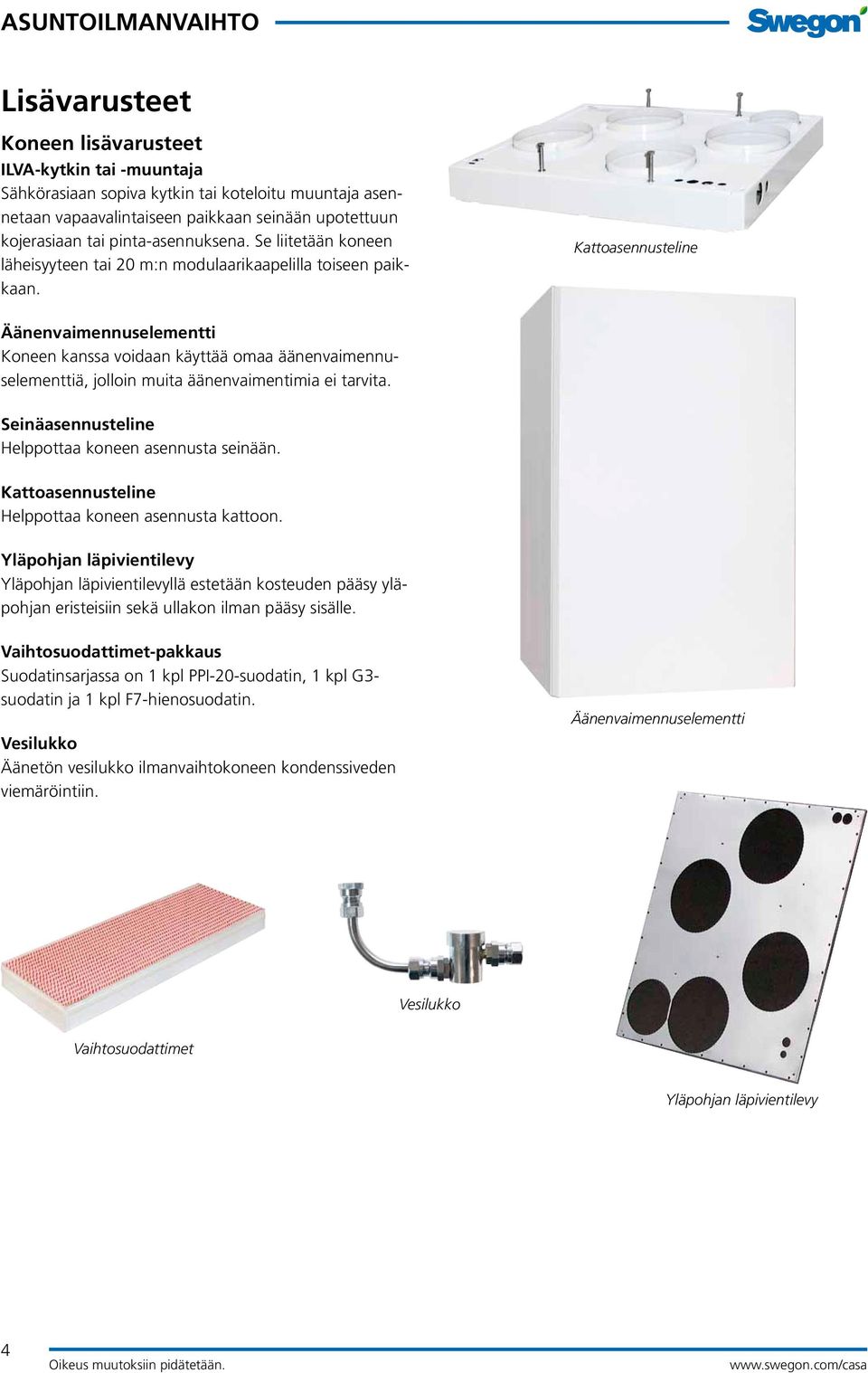

4 Lisävarusteet Koneen lisävarusteet ILVA-kytkin tai -muuntaja Sähkörasiaan sopiva kytkin tai koteloitu muuntaja asennetaan vapaavalintaiseen paikkaan seinään upotettuun kojerasiaan tai pinta-asennuksena. Se liitetään koneen läheisyyteen tai 20 m:n modulaarikaapelilla toiseen paikkaan. Kattoasennusteline Äänenvaimennuselementti Koneen kanssa voidaan käyttää omaa äänenvaimennuselementtiä, jolloin muita äänenvaimentimia ei tarvita. Seinäasennusteline Helppottaa koneen asennusta seinään. Kattoasennusteline Helppottaa koneen asennusta kattoon. Yläpohjan läpivientilevy Yläpohjan läpivientilevyllä estetään kosteuden pääsy yläpohjan eristeisiin sekä ullakon ilman pääsy sisälle. Vaihtosuodattimet-pakkaus Suodatinsarjassa on 1 kpl PPI-20-suodatin, 1 kpl G3- suodatin ja 1 kpl F7-hienosuodatin. Vesilukko Äänetön vesilukko ilmanvaihtokoneen kondenssiveden viemäröintiin. Äänenvaimennuselementti Vesilukko Vaihtosuodattimet Yläpohjan läpivientilevy 4

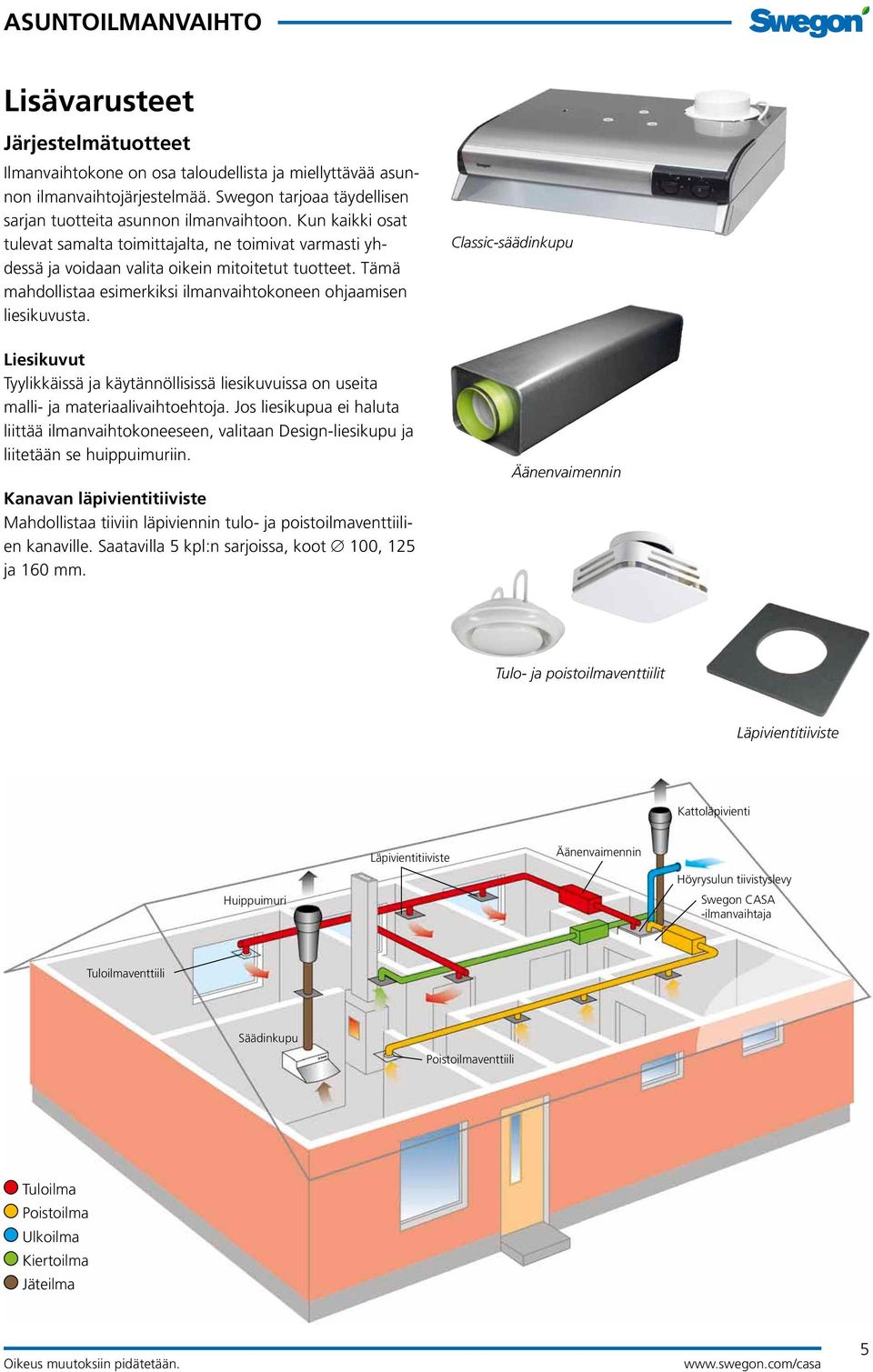

5 Lisävarusteet Järjestelmätuotteet Ilmanvaihtokone on osa taloudellista ja miellyttävää asunnon ilmanvaihtojärjestelmää. Swegon tarjoaa täydellisen sarjan tuotteita asunnon ilmanvaihtoon. Kun kaikki osat tulevat samalta toimittajalta, ne toimivat varmasti yhdessä ja voidaan valita oikein mitoitetut tuotteet. Tämä mahdollistaa esimerkiksi ilmanvaihtokoneen ohjaamisen liesikuvusta. Liesikuvut Tyylikkäissä ja käytännöllisissä liesikuvuissa on useita malli- ja materiaalivaihtoehtoja. Jos liesikupua ei haluta liittää ilmanvaihtokoneeseen, valitaan Design-liesikupu ja liitetään se huippuimuriin. Kanavan läpivientitiiviste Mahdollistaa tiiviin läpiviennin tulo- ja poistoilmaventtiilien kanaville. Saatavilla 5 kpl:n sarjoissa, koot 100, 125 ja 160 mm. Classic-säädinkupu Äänenvaimennin Tulo- ja poistoilmaventtiilit Läpivientitiiviste Kattoläpivienti Huippuimuri Läpivientitiiviste Äänenvaimennin Höyrysulun tiivistyslevy Swegon CASA -ilmanvaihtaja Tuloilmaventtiili Säädinkupu Poistoilmaventtiili Tuloilma Poistoilma Ulkoilma Kiertoilma Jäteilma 5

6 Asennus Kone sijoitetaan vapaavalintaiseen paikkaan. Sopivia sijoituspaikkoja ovat kodinhoitohuone, varasto jne. Tilan lämpötilan tulee olla yli +10 C. Kondenssiveden poistoputki (koneen alapuolella) tulee varustaa vesilukolla ja johtaa lattiakaivoon tai vastaavaan. Kone asennetaan seinään seinäasennussarjan (lisävaruste) avulla. Seinäasennuksessa rakenteiden tulee kestää koneen paino. Läpivientilevy (lisävaruste) helpottaa kanavien kohdennusta ja sen avulla saadaan tiiviit lävistykset yläpohjaan. Ilmanvaihtolaitetta ohjataan joko liesikuvusta tai erillissäätimestä. Mikäli kiertoilmayhdettä ei haluta käyttää, se tulpataan. 430 K Kuivain Pesukone Poistoilma Ulkoilma Jäteilma Esimerkki asennuksesta kodinhoitohuoneessa. Tuloilma Kiertoilma Läpivientitiiviste Höyrysulun tiivistyslevy Kiertoilma Talvella Kesällä Ilmalämpöpumppu Äänenvaimennuselementti 430 K Vesilukko 6

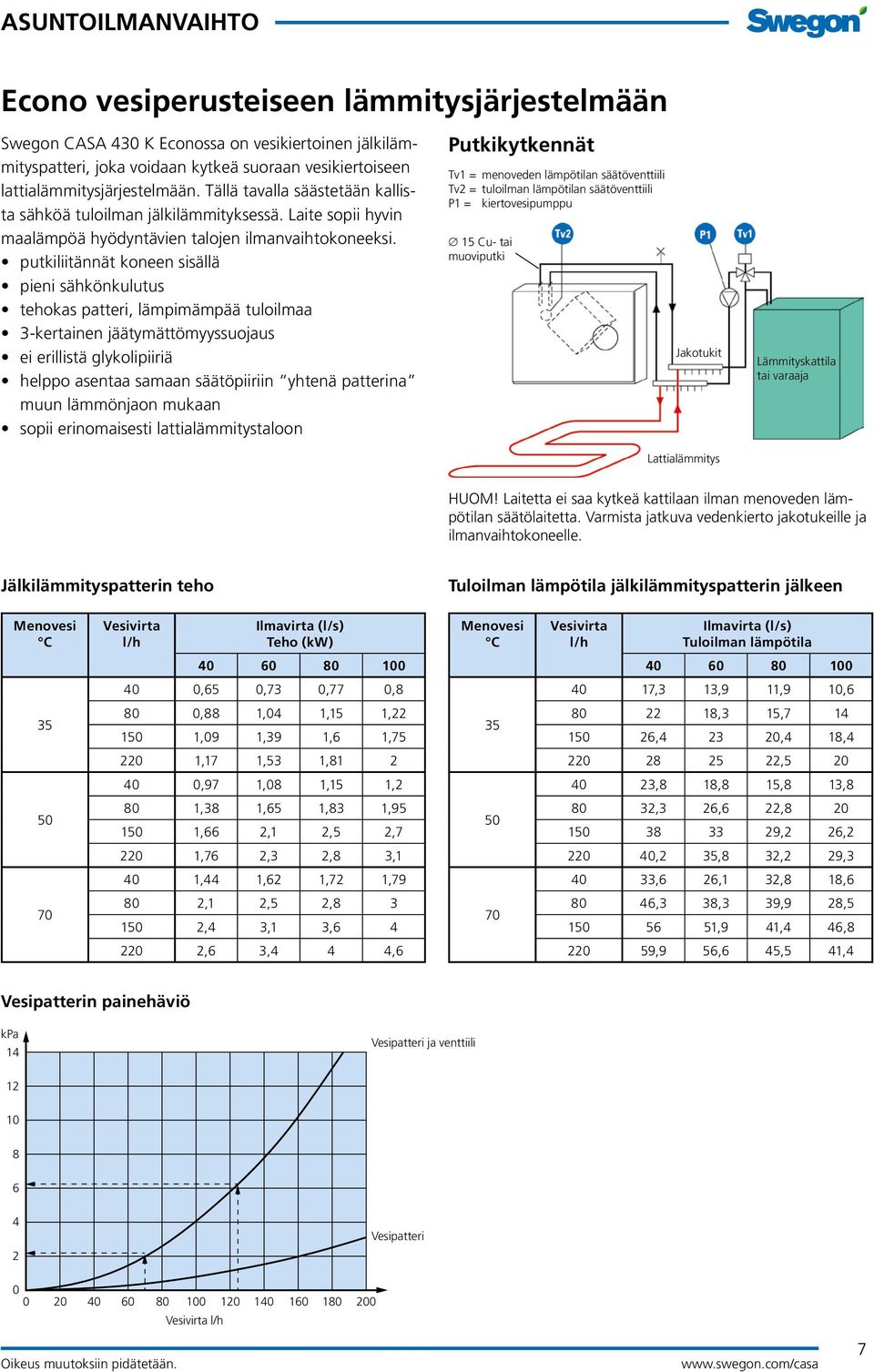

7 Econo vesiperusteiseen lämmitysjärjestelmään Swegon CASA 430 K Econossa on vesikiertoinen jälkilämmityspatteri, joka voidaan kytkeä suoraan vesikiertoiseen lattialämmitysjärjestelmään. Tällä tavalla säästetään kallista sähköä tuloilman jälkilämmityksessä. Laite sopii hyvin maalämpöä hyödyntävien talojen ilmanvaihtokoneeksi. putkiliitännät koneen sisällä pieni sähkönkulutus tehokas patteri, lämpimämpää tuloilmaa 3-kertainen jäätymättömyyssuojaus ei erillistä glykolipiiriä helppo asentaa samaan säätöpiiriin yhtenä patterina muun lämmönjaon mukaan sopii erinomaisesti lattialämmitystaloon Putkikytkennät Tv1 = menoveden lämpötilan säätöventtiili Tv2 = tuloilman lämpötilan säätöventtiili P1 = kiertovesipumppu 15 Cu- tai muoviputki Jakotukit Lämmityskattila tai varaaja Lattialämmitys HUOM! Laitetta ei saa kytkeä kattilaan ilman menoveden lämpötilan säätölaitetta. Varmista jatkuva vedenkierto jakotukeille ja ilmanvaihtokoneelle. Jälkilämmityspatterin teho Tuloilman lämpötila jälkilämmityspatterin jälkeen Menovesi C Vesivirta l/h Ilmavirta (l/s) Teho (kw) Menovesi C Vesivirta l/h Ilmavirta (l/s) Tuloilman lämpötila ,65 0,73 0,77 0, ,3 13,9 11,9 10, ,88 1,04 1,15 1,22 1 1,09 1,39 1,6 1, ,3 15, , ,4 18, ,17 1,53 1, , ,97 1,08 1,15 1, ,8 18,8 15,8 13,8 80 1,38 1,65 1,83 1,95 1 1,66 2,1 2,5 2, ,3 26,6 22, ,2 26, ,76 2,3 2,8 3, ,2 35,8 32,2 29,3 40 1,44 1,62 1,72 1, ,6 26,1 32,8 18, ,1 2,5 2, ,4 3,1 3, ,3 38,3 39,9 28, ,9 41,4 46, ,6 3,4 4 4, ,9 56,6 45,5 41,4 Vesipatterin painehäviö kpa 14 Vesipatteri ja venttiili Vesipatteri Vesivirta l/h 7

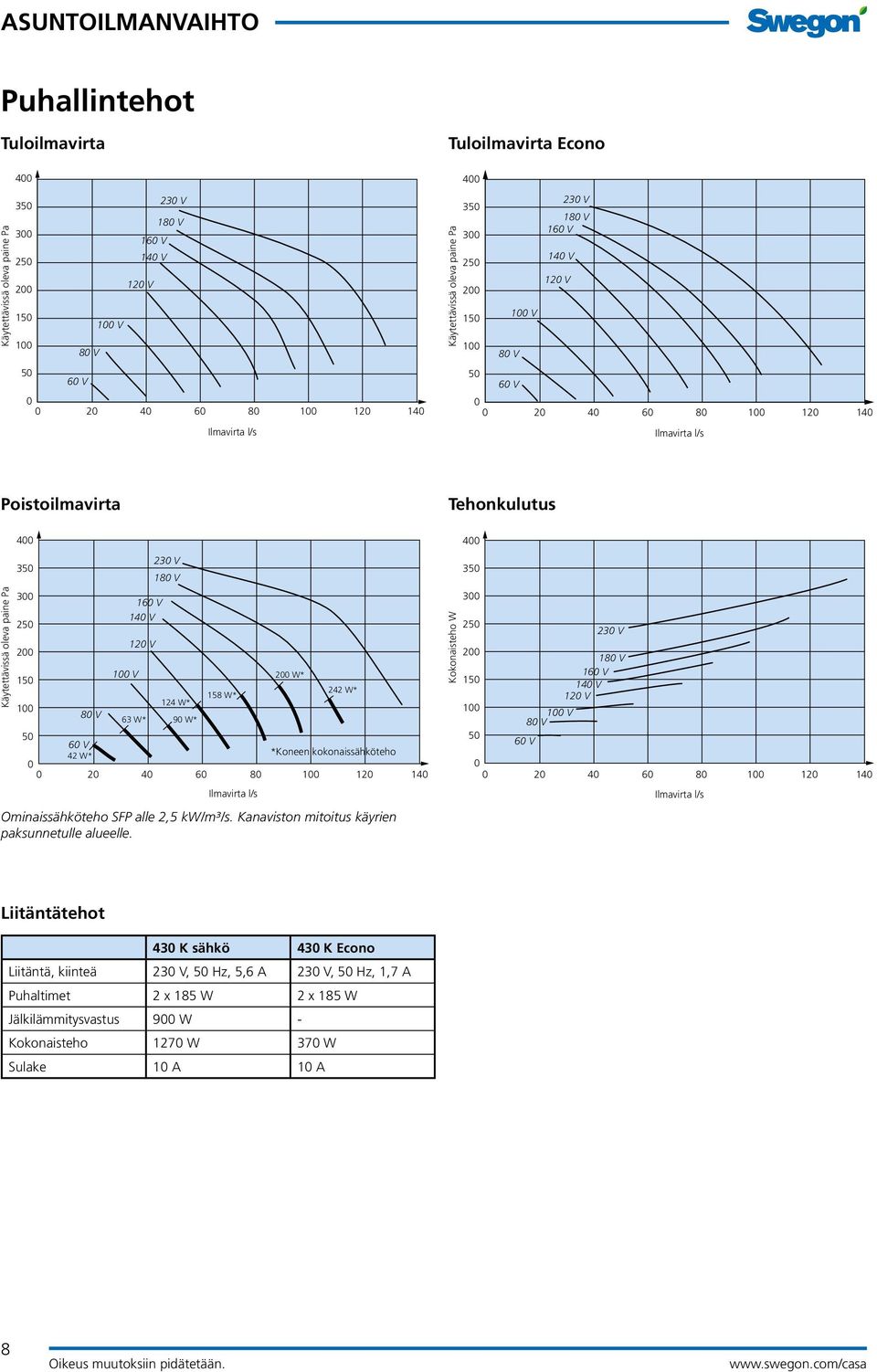

8 Puhallintehot Tuloilmavirta Käytettävissä oleva paine Pa V 180 V 160 V 140 V 120 V V 80 V 60 V Ilmavirta l/s Tuloilmavirta Econo Käytettävissä oleva paine Pa V 230 V 180 V 160 V 140 V 120 V V 60 V Ilmavirta l/s Poistoilmavirta Tehonkulutus Käytettävissä oleva paine Pa V 180 V V 140 V 120 V V 200 W* 158 W* 242 W* V 124 W* 63 W* 90 W* V 42 W* *Koneen kokonaissähköteho Ilmavirta l/s Ominaissähköteho SFP alle 2,5 kw/m³/s. Kanaviston mitoitus käyrien paksunnetulle alueelle. Kokonaisteho W V 180 V 160 V 140 V 120 V V 80 V 60 V Ilmavirta l/s Liitäntätehot 430 K sähkö 430 K Econo Liitäntä, kiinteä 230 V,, 5,6 A 230 V,, 1,7 A Puhaltimet 2 x 185 W 2 x 185 W Jälkilämmitysvastus 900 W - Kokonaisteho 1270 W 370 W Sulake 10 A 10 A 8

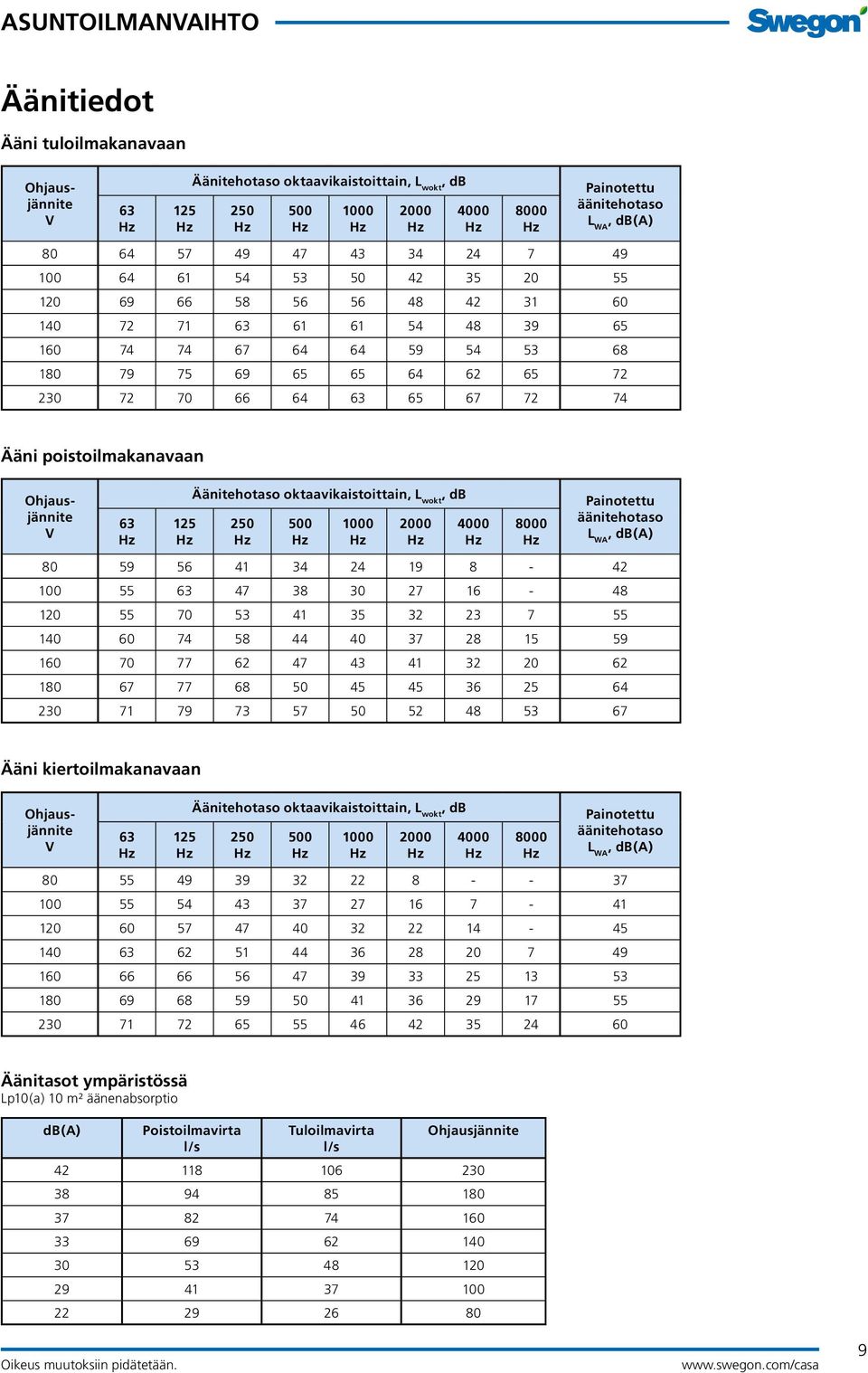

9 Äänitiedot Ääni tuloilmakanavaan Ohjausjännite V Äänitehotaso oktaavikaistoittain, L wokt, db Painotettu äänitehotaso L WA, db(a) Ääni poistoilmakanavaan Ohjausjännite V Äänitehotaso oktaavikaistoittain, L wokt, db Painotettu äänitehotaso L WA, db(a) Ääni kiertoilmakanavaan Ohjausjännite V Äänitehotaso oktaavikaistoittain, L wokt, db Painotettu äänitehotaso L WA, db(a) Äänitasot ympäristössä Lp10(a) 10 m² äänenabsorptio db(a) Poistoilmavirta l/s Tuloilmavirta l/s Ohjausjännite

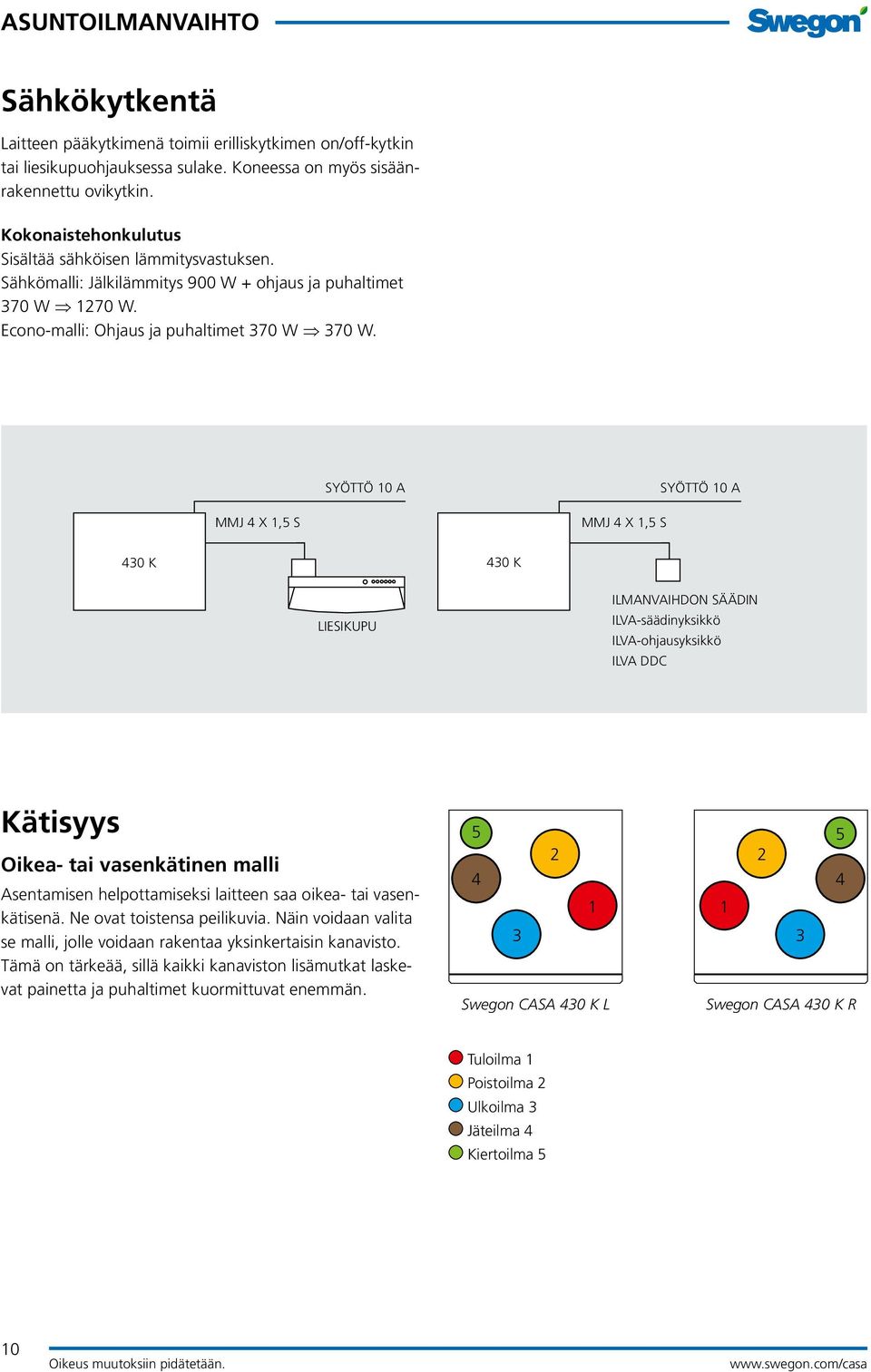

10 Sähkökytkentä Laitteen pääkytkimenä toimii erilliskytkimen on/off-kytkin tai liesikupuohjauksessa sulake. Koneessa on myös sisäänrakennettu ovikytkin. Kokonaistehonkulutus Sisältää sähköisen lämmitysvastuksen. Sähkömalli: Jälkilämmitys 900 W + ohjaus ja puhaltimet 370 W 1270 W. Econo-malli: Ohjaus ja puhaltimet 370 W 370 W. SYÖTTÖ 10 A SYÖTTÖ 10 A MMJ 4 X 1,5 S MMJ 4 X 1,5 S 430 K 430 K LIESIKUPU ILMANVAIHDON SÄÄDIN ILVA-säädinyksikkö ILVA-ohjausyksikkö ILVA DDC Kätisyys Oikea- tai vasenkätinen malli Asentamisen helpottamiseksi laitteen saa oikea- tai vasenkätisenä. Ne ovat toistensa peilikuvia. Näin voidaan valita se malli, jolle voidaan rakentaa yksinkertaisin kanavisto. Tämä on tärkeää, sillä kaikki kanaviston lisämutkat laskevat painetta ja puhaltimet kuormittuvat enemmän Swegon CASA 430 K L Swegon CASA 430 K R Tuloilma 1 Poistoilma 2 Ulkoilma 3 Jäteilma 4 Kiertoilma 5 10

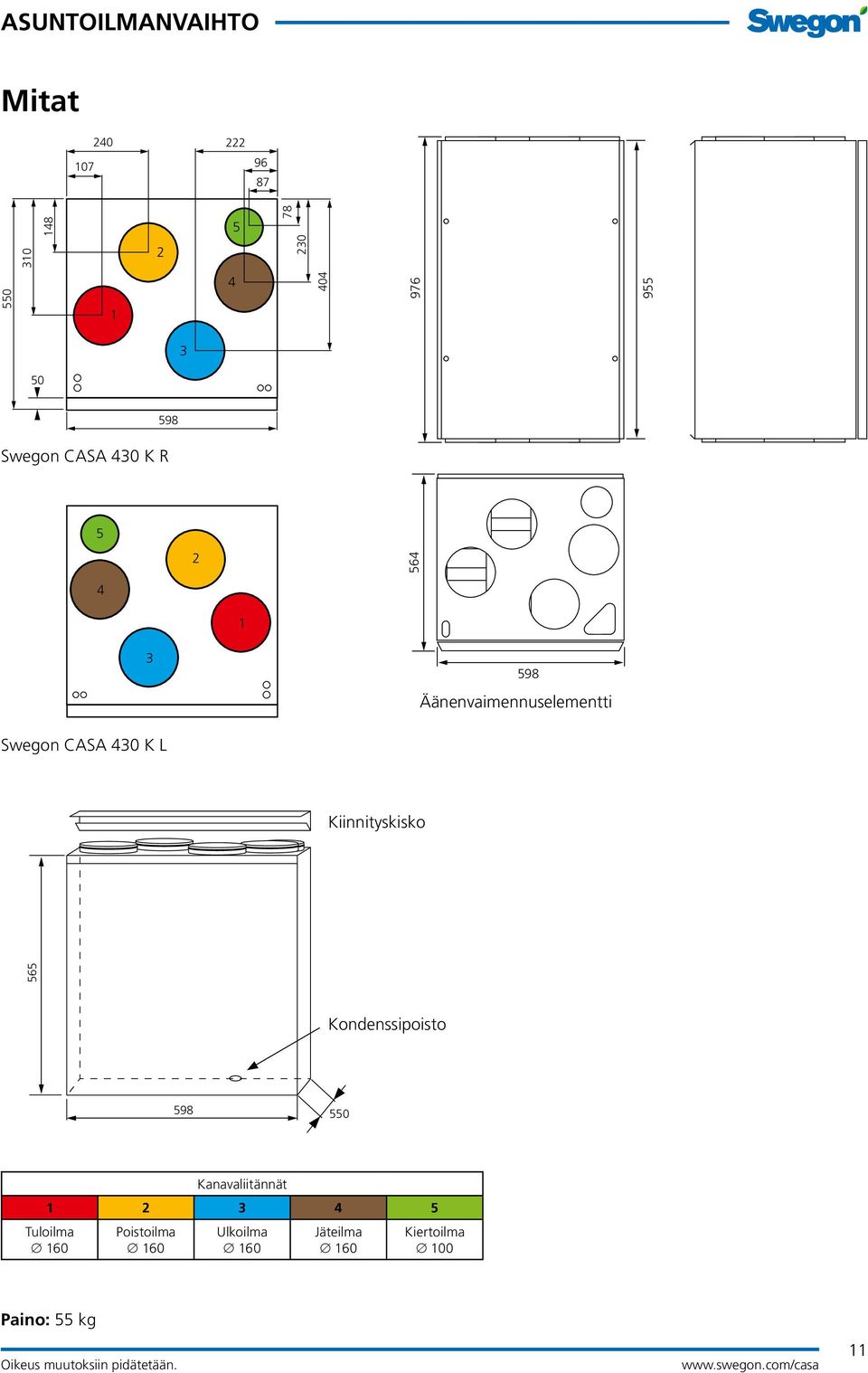

11 Mitat Swegon CASA 430 K R Äänenvaimennuselementti Swegon CASA 430 K L Kiinnityskisko 565 Kondenssipoisto Kanavaliitännät Tuloilma 160 Poistoilma 160 Ulkoilma 160 Jäteilma 160 Kiertoilma 100 Paino: 55 kg 11

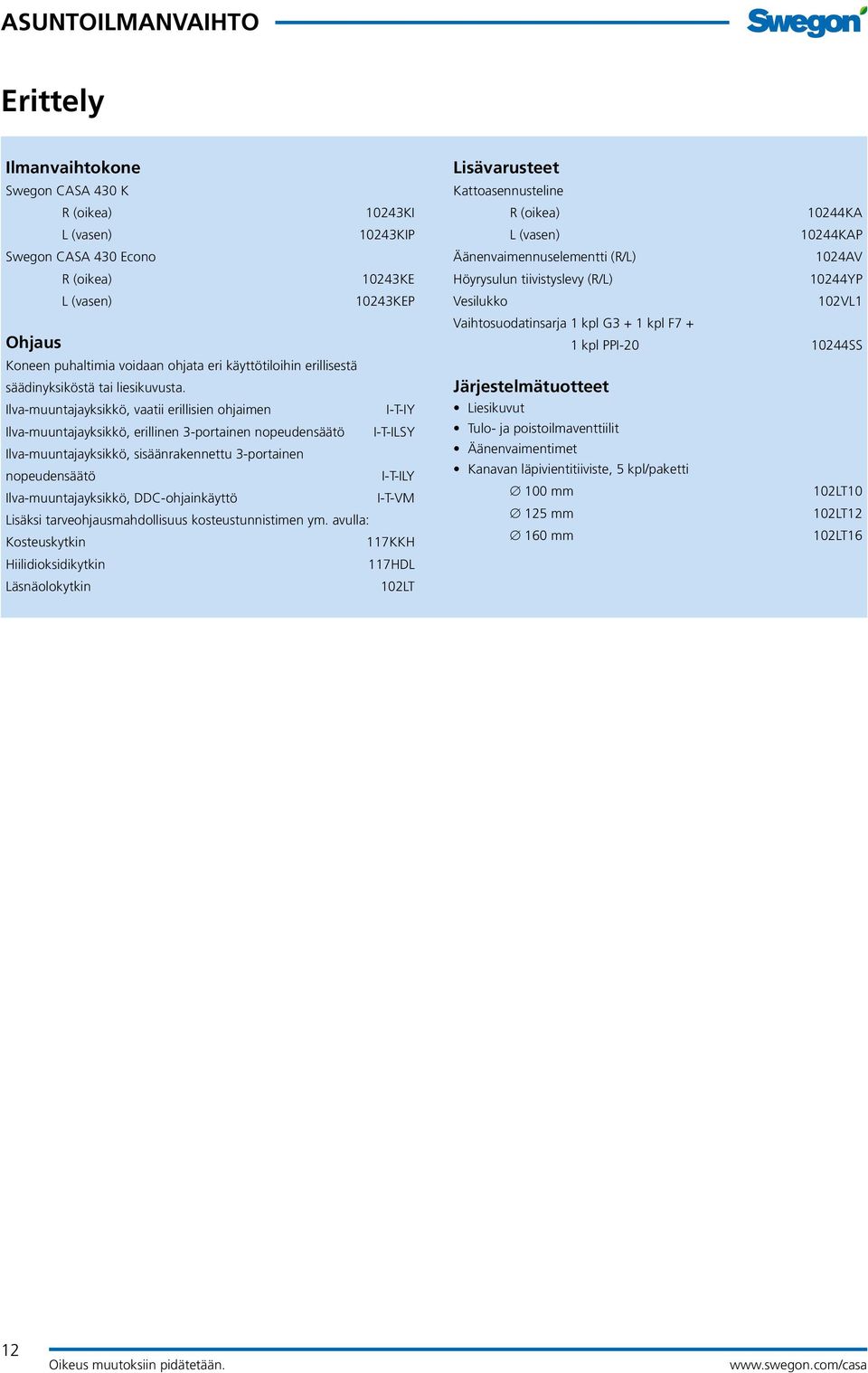

12 Erittely Ilmanvaihtokone Swegon CASA 430 K R (oikea) 10243KI L (vasen) 10243KIP Swegon CASA 430 Econo R (oikea) 10243KE L (vasen) 10243KEP Ohjaus Koneen puhaltimia voidaan ohjata eri käyttötiloihin erillisestä säädinyksiköstä tai liesikuvusta. Ilva-muuntajayksikkö, vaatii erillisien ohjaimen I-T-IY Ilva-muuntajayksikkö, erillinen 3-portainen nopeudensäätö I-T-ILSY Ilva-muuntajayksikkö, sisäänrakennettu 3-portainen nopeudensäätö I-T-ILY Ilva-muuntajayksikkö, DDC-ohjainkäyttö I-T-VM Lisäksi tarveohjausmahdollisuus kosteustunnistimen ym. avulla: Kosteuskytkin 117KKH Hiilidioksidikytkin 117HDL Läsnäolokytkin 102LT Lisävarusteet Kattoasennusteline R (oikea) 10244KA L (vasen) 10244KAP Äänenvaimennuselementti (R/L) 1024AV Höyrysulun tiivistyslevy (R/L) 10244YP Vesilukko 102VL1 Vaihtosuodatinsarja 1 kpl G3 + 1 kpl F7 + 1 kpl PPI SS Järjestelmätuotteet Liesikuvut Tulo- ja poistoilmaventtiilit Äänenvaimentimet Kanavan läpivientitiiviste, 5 kpl/paketti 100 mm 125 mm 160 mm 102LT10 102LT12 102LT16 12
