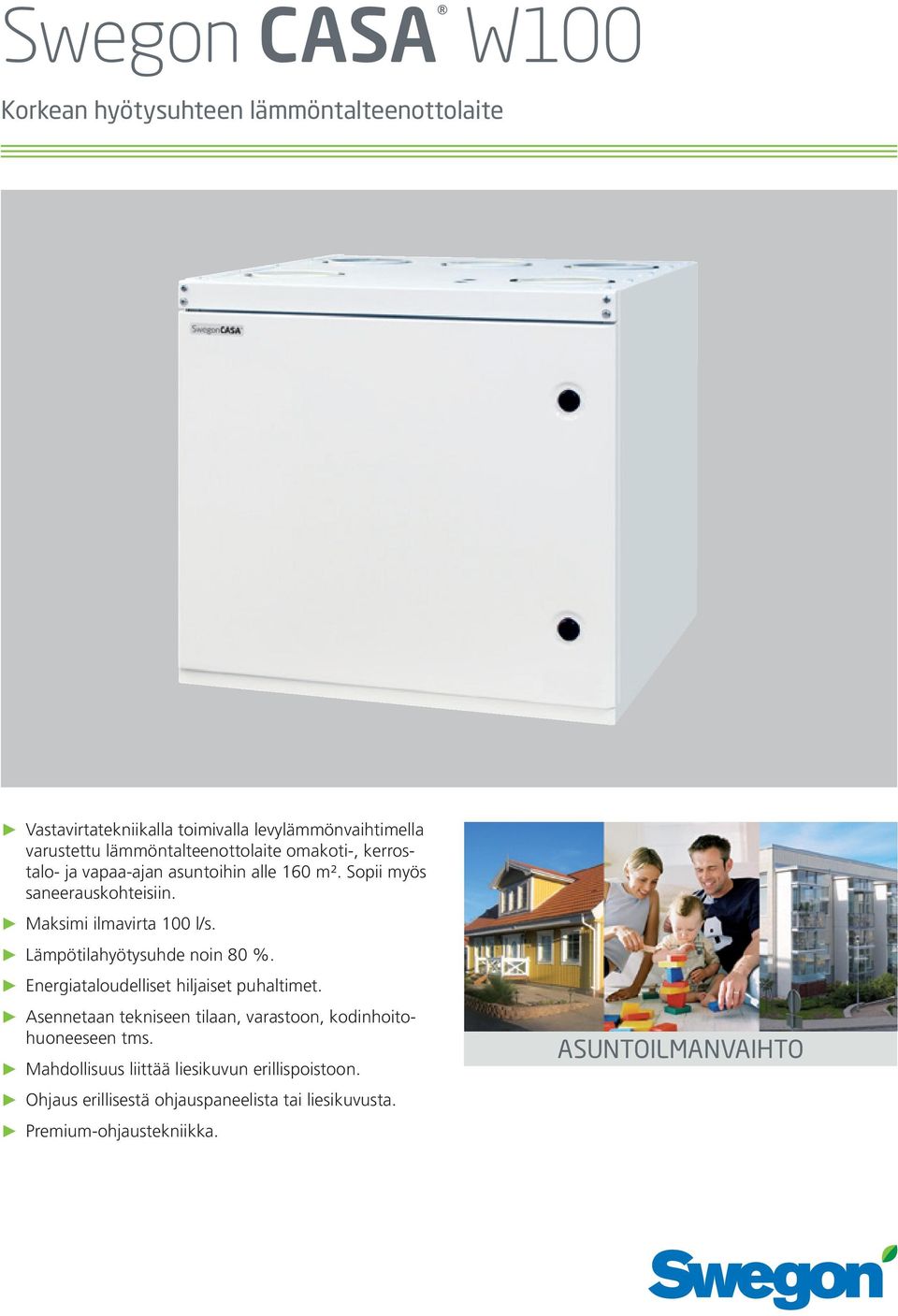

1 Swegon CASA W100 Korkean hyötysuhteen lämmöntalteenottolaite Vastavirtatekniikalla toimivalla levylämmönvaihtimella varustettu lämmöntalteenottolaite omakoti-, kerrostalo- ja vapaa-ajan asuntoihin alle 160 m². Sopii myös saneerauskohteisiin. Maksimi ilmavirta 100 l/s. Lämpötilahyötysuhde noin 80 %. Energiataloudelliset hiljaiset puhaltimet. Asennetaan tekniseen tilaan, varastoon, kodinhoitohuoneeseen tms. Mahdollisuus liittää liesikuvun erillispoistoon. Ohjaus erillisestä ohjauspaneelista tai liesikuvusta. Premium-ohjaustekniikka. ASUNTOILMANVAIHTO

2 Tekniset tiedot Yleistä Swegon CASA W100 on erinomainen ilmanvaihtokone asuntoihin ja vastaaviin tiloihin. Koneessa on tulo- ja poistoilmapuhaltimet, tulo - ja poistoilmasuodattimet sekä lämmön talteenotto vastavirtatekniikalla toimivalla levylämmönvaihtimella. Kone voidaan asentaa seinään tai kattoon. Vaippa Vaippa on peltiä ja eristekerros vuorivillaa. Kone on jauhemaalattu sisä- ja ulkopuolelta valkoiseksi (NCS S 0602 G). Etuovi on saranoitu, joten tarkastaminen ja huoltaminen on helppoa. Ovikytkin sammuttaa koneen automaattisesti, kun ovi avataan. Puhaltimet Koneessa on integroidut energiataloudelliset EC-tasavirtapuhaltimet, joiden sähkönkulutus on huomattavasti alhaisempi kuin vaihtovirtapuhaltimien. EC-puhaltimien etuna on, että niitä voidaan säätää portaattomasti ja hyötysuhde säilyy hyvänä myös matalilla kierroksilla. Sähköja ohjauskaapeleissa on pikaliittimet, ja puhaltimet voidaan tarvittaessa purkaa helposti ja ottaa pois koneesta. Suodattimet Lämmönvaihtimessa on G3-karkeasuodattimet ulko- ja poistoilmalle. Tuloilmalle on lisäksi F7-hienosuodatin. Käytetyt suodattimet voidaan hävittää polttamalla. Lämmönvaihdin Vastavirtatekniikalla toimiva levylämmönvaihdin on rakennettu alumiinilamelleista. Ilmavirrat lämmönvaihtimeen ja siitä ulos kulkevat erillisissä kanavissa, eivätkä hajut pääse siirtymään. Lämmönvaihdin on helppo ottaa pois koneesta tarkastusta ja huoltoa varten. Koneen mekaaninen ohituspelti ohjaa poistoilman lämmönvaihtimen ohi silloin, kun lämpöä ei tarvita. Swegon CASA W100 etuovi avattuna. Jälkilämmitysvastus Sähköinen 500 W:n jälkilämmitysvastus on vakiovaruste (sähkömalli), joka sijaitsee lämmönvaihtimen takana. Säädettävä termostaatti kytkee vastuksen päälle, kun tuloilman lämpötila alittaa asetetun arvon. Etulämmitysvastus Sähköinen 1000 W:n etulämmitysvastus on laitteessa vakiona ja se sijaitsee lämmönvaihtimen edessä. Säädettävä termostaatti kytkee vastuksen päälle, kun ulkoilman lämpötila alittaa asetetun arvon. EC-moottori Laitteessa on energiataloudelliset, elektronisesti ohjatut EC-puhallinmoottorit. Moottoreihin syötetään vaihtovirtaa, jonka sisäänrakennettu elektroniikka kommutoi eli muuttaa tasavirraksi ja saa moottorin pyörimään. Nopeutta voidaan säätää portaattomasti. Tekniikan avulla syötetyn energian hävikki on pieni ja korkea hyötysuhde säilyy myös, kun nopeutta alennetaan. Jäätymisen esto Lämmönvaihdin on varustettu jäätymisenestotermostaatilla. Jos lämmönvaihdin uhkaa jäätyä, etuvastus kytkeytyy päälle. Mikäli etuvastuksen lämpö ei riitä, tuloilmapuhaltimen nopeus pienenee ja lämmin poistoilma estää lämmönvaihdinta jäätymästä. EC-moottoreiden hyötysuhde on korkea ja niiden nopeutta voidaan säätää portaattomasti. 2

3 Ohjausjärjestelmä Yleistä W100-ilmanvaihtolaitetta voidaan ohjata joko Premiumliesikuvusta tai erillisestä Premium-ohjauspaneelista, tai vaihtoehtoisesti molemmista. Konetta on yksinkertaisinta ohjata liesikuvusta, mutta tehdasasetusten muuttamiseen tarvitaan Premium-ohjauspaneeli. Sen avulla onnistuu aikaohjaus ja kaikki asetukset voidaan lukea ja muuttaa näytöllä. Ohjaus Premium-liesikuvusta Valittavat toiminnot Liesikuvun ohjauspaneelissa on kolme painiketta. Liesikuvun valaisimen sytyttämisen ja sammuttamisen lisäksi voidaan ohjata kahta toimintoa seuraavasti: Puhallinnopeus. Laitteen puhaltimissa on kolme nopeutta minimi/normaali/tehostus. Tuloilmapuhaltimen nopeus voi olla alhaisempi kuin poistoilmapuhaltimen. Tehostusnopeus on ajastettu 60 min:iin, minkä jälkeen nopeus palautuu normaaliin nopeuteen. Liesikuvun sulkupelti. Ruuanlaiton aikana pellin aukioloajaksi voidaan valita 30, 60 tai 120 min. Liesikuvun sulkupelti 30/60/120 min Valaisin Koneen puhallinnopeus Minimi/Normaali/Tehostus Automaattiset toiminnot Jälkilämmitysvastus. Sähköinen jälkilämmitysvastus (sähkömalli) käynnistyy, kun tuloilman lämpötila on alle asetetun arvon. Alipaineen kompensointi. Liesikupua käytettäessä asuntoon syntyy alipaine, sillä poistoilmavirta on suurempi kuin tuloilmavirta. Toiminto kompensoi alipainetta lisäämällä automaattisesti tuloilmavirtaa. Ylikuumenemissuoja. Moottoreille ja sähköiselle lämmitysvastukselle. Jäätymisen esto. Estää lämmönvaihdinta jäätymästä. Tarveohjaus Tarveohjaus on mahdollista seuraavien lisävarusteiden avulla: Ajastin. Vuorokausi-/viikkokello, johon asetetaan ajat, jolloin laitteen halutaan käyvän normaalinopeudella. Muun ajan laite käy taloudellisella miniminopeudella. Tehostusajastin. Manuaalinen painike, jonka voi sijoittaa vapaasti. Parhaiten painike sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen ym. Takkakytkin. Manuaalinen painike, jonka voi sijoittaa vapaasti. Pysäyttää ilmanvaihtokoneen poistoilmapuhaltimen halutuksi ajaksi. Tämä luo asuntoon ylipaineen ja pakottaa hormin vetämään, mikä estää savun leviämisen huoneeseen takan sytyttämisen aikana. Liesikupu ruostumatonta terästä musta ohjauspaneeli. Valkoinen liesikupu valkoinen ohjauspaneeli. Kotona poissa-kytkin. Sijoitetaan ulko-oven läheisyyteen. Nuppia painettaessa kone menee Poissa-tilaan ja säästää energiaa. Liiketunnistin. Havaitsee liikkeen asunnossa ja nostaa puhaltimen nopeutta. Sopiva taloudelliseen käyttöön tiloissa, joita ei käytetä säännöllisesti, esim. loma-asunnot, yöpymisasunnot jne. Kosteustunnistin. Havaitsee kosteuden lisääntymisen ja nostaa puhaltimen nopeutta. Sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen jne. Hiilidioksiditunnistin. Havaitsee hiilidioksidipitoisuuden nousun ja nostaa puhaltimen nopeutta. Sopii tiloihin, joissa ihmisten määrä vaihtelee. DDC-ohjaus Modbus GW 3

4 Ohjaus Premium-ohjauspaneelista Premium-ohjauspaneeli asennetaan vapaavalintaiseen paikkaan seinään upotettuun kojerasiaan tai pinta-asennuksena. Se liitetään koneen läheisyyteen tai 20 m:n modulaarikaapelilla toiseen paikkaan. Lisäksi voidaan asentaa lisäohjauspaneeli, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Ohjauspaneelissa on näyttö, neljä useatoimintoista painiketta sekä valodiodi, joka näyttää hälytykset ja koneen toiminnot. Valittavat toiminnot Käyttö. Laite voidaan pysäyttää ja käynnistää. Puhallinnopeus. Laitteen puhaltimia voidaan säätää ja ohjata viiteen eri nopeuteen. Puhaltimen ollessa miniminopeudella näytössä lukee Poissa ja normaalinopeudella Kotona. Tuloilmapuhaltimen nopeus voi olla eri kuin poistoilmapuhaltimen, ja EC-moottoria voidaan säätää ohjauspaneelista. Ajastin. Vuorokausi-/viikkokellossa on neljä ohjelmaa. Siihen asetetaan ajat, jolloin laitteen halutaan aktivoivan toiminnon. Muun ajan laite käy taloudellisella miniminopeudella (Poissa). Toiminnot: Kotona, Poissa, Tehostus, Viilennys. Lisäksi voidaan valita tuloilman lämpötila. Lämpötila. Sähköisen jälkilämmitysvastuksen haluttu käynnistyslämpötila säädetään välille C. Jälkilämmitys voidaan myös sammuttaa. Alipaineen kompensointi. Erillistä liesikupua tai keskuspölynimuria käytettäessä asuntoon syntyy alipaine, sillä poistoilmavirta on suurempi kuin tuloilmavirta. Toiminto kompensoi alipainetta lisäämällä automaattisesti tuloilmavirtaa. Kesäviilennys. Viileää yöilmaa voidaan käyttää asunnon tuulettamiseen avaamalla manuaalinen ohivirtausluukku ja poistamalla sähkövastus käytöstä (Economallissa termostaatti minimissä). Takkatoiminto. Pysäyttää tilapäisesti poistoilmapuhaltimen. Tämä luo asuntoon ylipaineen ja pakottaa hormin vetämään, mikä estää savun leviämisen huoneeseen takan sytyttämisen aikana. Käyttönopeuden ilmaisin. Käyntinopeus näkyy jatkuvasti näytöllä tekstinä ja tärkeimmät toiminnot valodiodin eri väreinä. Huoltomuistutin. Huollon muistutusväliksi asetetaan 3 12 kuukautta. Premium-ohjauspaneelia käytetään samaan tapaan kuin matkapuhelimia toimintopainikkeilla ja valikkomenulla. Automaattiset toiminnot Hälytin. Ilmaisee suodattimen vaihdon tai huollon tarpeen sekä mahdollisen käyttöhäiriön. Ylikuumenemissuoja. Moottoreille ja sähköiselle lämmitysvastukselle. Jäätymisen esto. Estää lämmönvaihdinta jäätymästä. Tarveohjaus Premium-ohjauspaneelissa on mahdollisuus tarveohjaukseen seuraavien lisävarusteiden avulla: Suodatinvahti. Mittaa paine-eron suodattimen yläpuolella ja hälyttää, kun suodattimet ovat likaiset. Liiketunnistin. Havaitsee liikkeen asunnossa ja nostaa puhaltimen nopeutta. Sopiva taloudelliseen käyttöön tiloissa, joita ei käytetä säännöllisesti, esim. loma-asunnot, yöpymisasunnot jne. Kosteustunnistin. Havaitsee kosteuden lisääntymisen ja nostaa puhaltimen nopeutta. Sopii sijoitettavaksi saunaan, kylpyhuoneeseen, kodinhoitohuoneeseen jne. Hiilidioksiditunnistin. Havaitsee hiilidioksidipitoisuuden nousun ja nostaa puhaltimen nopeutta. Sopii tiloihin, joissa ihmisten määrä vaihtelee. Ylimääräinen takkakytkin. Toiminto sisältyy Premium-ohjauspaneelin valittaviin toimintoihin, mutta tulisijan lähelle voidaan myös asentaa toinen kytkin. 4

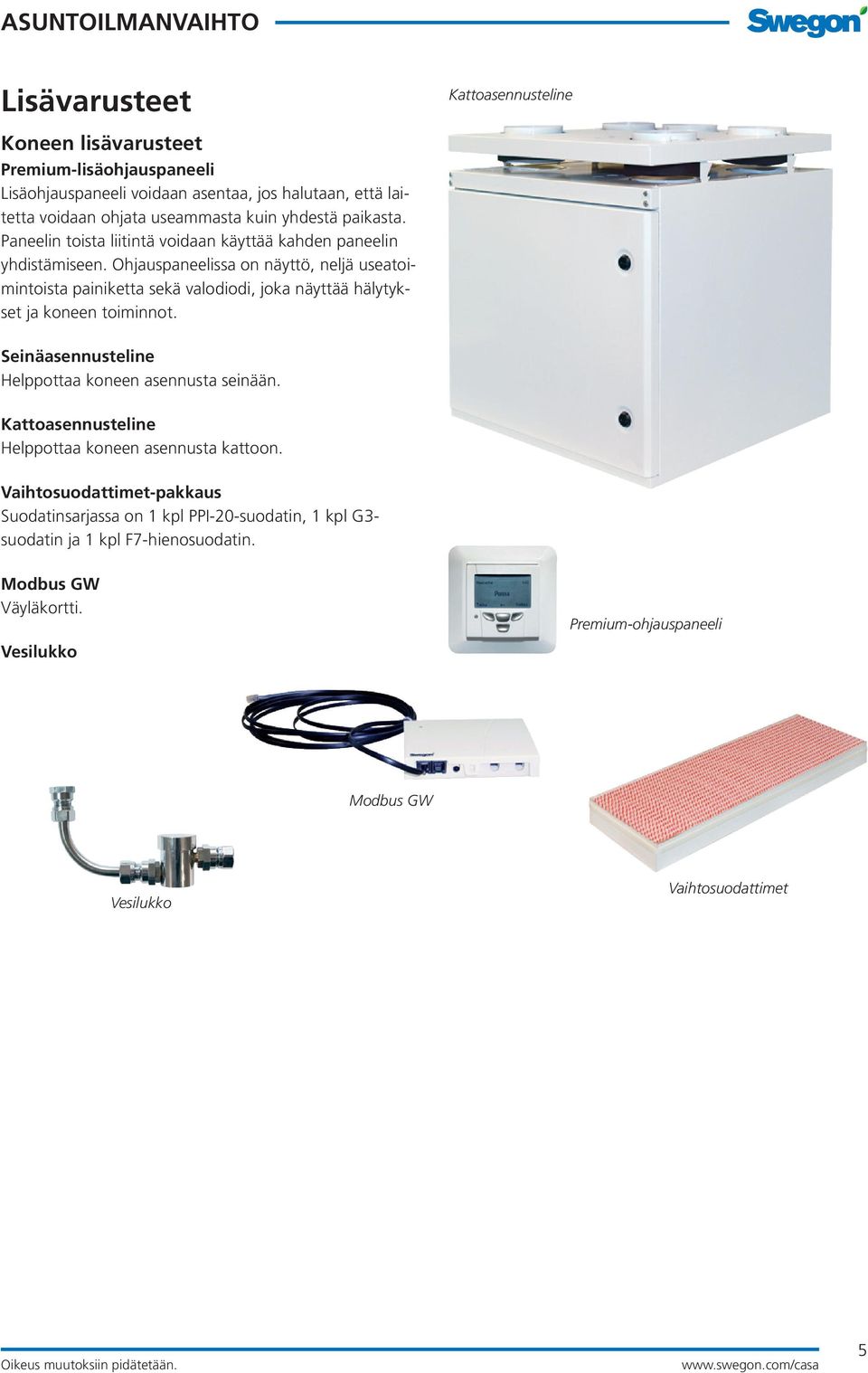

5 Lisävarusteet Koneen lisävarusteet Premium-lisäohjauspaneeli Lisäohjauspaneeli voidaan asentaa, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Paneelin toista liitintä voidaan käyttää kahden paneelin yhdistämiseen. Ohjauspaneelissa on näyttö, neljä useatoimintoista painiketta sekä valodiodi, joka näyttää hälytykset ja koneen toiminnot. Kattoasennusteline Seinäasennusteline Helppottaa koneen asennusta seinään. Kattoasennusteline Helppottaa koneen asennusta kattoon. Vaihtosuodattimet-pakkaus Suodatinsarjassa on 1 kpl PPI-20-suodatin, 1 kpl G3- suodatin ja 1 kpl F7-hienosuodatin. Modbus GW Väyläkortti. Vesilukko Premium-ohjauspaneeli Modbus GW Vesilukko Vaihtosuodattimet 5

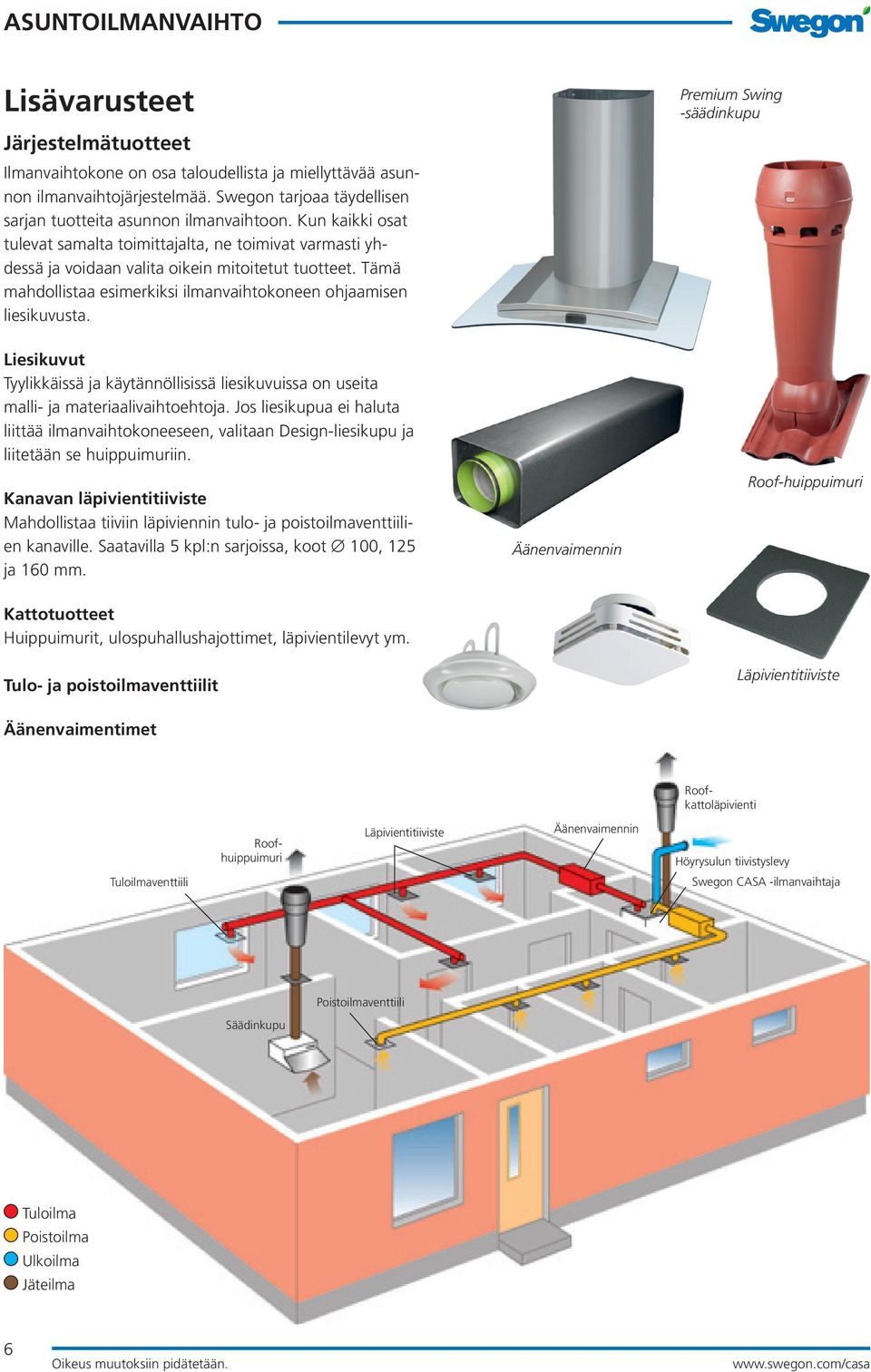

6 Lisävarusteet Järjestelmätuotteet Ilmanvaihtokone on osa taloudellista ja miellyttävää asunnon ilmanvaihtojärjestelmää. Swegon tarjoaa täydellisen sarjan tuotteita asunnon ilmanvaihtoon. Kun kaikki osat tulevat samalta toimittajalta, ne toimivat varmasti yhdessä ja voidaan valita oikein mitoitetut tuotteet. Tämä mahdollistaa esimerkiksi ilmanvaihtokoneen ohjaamisen liesikuvusta. Liesikuvut Tyylikkäissä ja käytännöllisissä liesikuvuissa on useita malli- ja materiaalivaihtoehtoja. Jos liesikupua ei haluta liittää ilmanvaihtokoneeseen, valitaan Design-liesikupu ja liitetään se huippuimuriin. Kanavan läpivientitiiviste Mahdollistaa tiiviin läpiviennin tulo- ja poistoilmaventtiilien kanaville. Saatavilla 5 kpl:n sarjoissa, koot 100, 125 ja 160 mm. Kattotuotteet Huippuimurit, ulospuhallushajottimet, läpivientilevyt ym. Tulo- ja poistoilmaventtiilit Äänenvaimennin Premium Swing -säädinkupu Roof-huippuimuri Läpivientitiiviste Äänenvaimentimet Roofkattoläpivienti Roofhuippuimuri Läpivientitiiviste Äänenvaimennin Höyrysulun tiivistyslevy Tuloilmaventtiili Swegon CASA -ilmanvaihtaja Poistoilmaventtiili Säädinkupu Tuloilma Poistoilma Ulkoilma Jäteilma 6

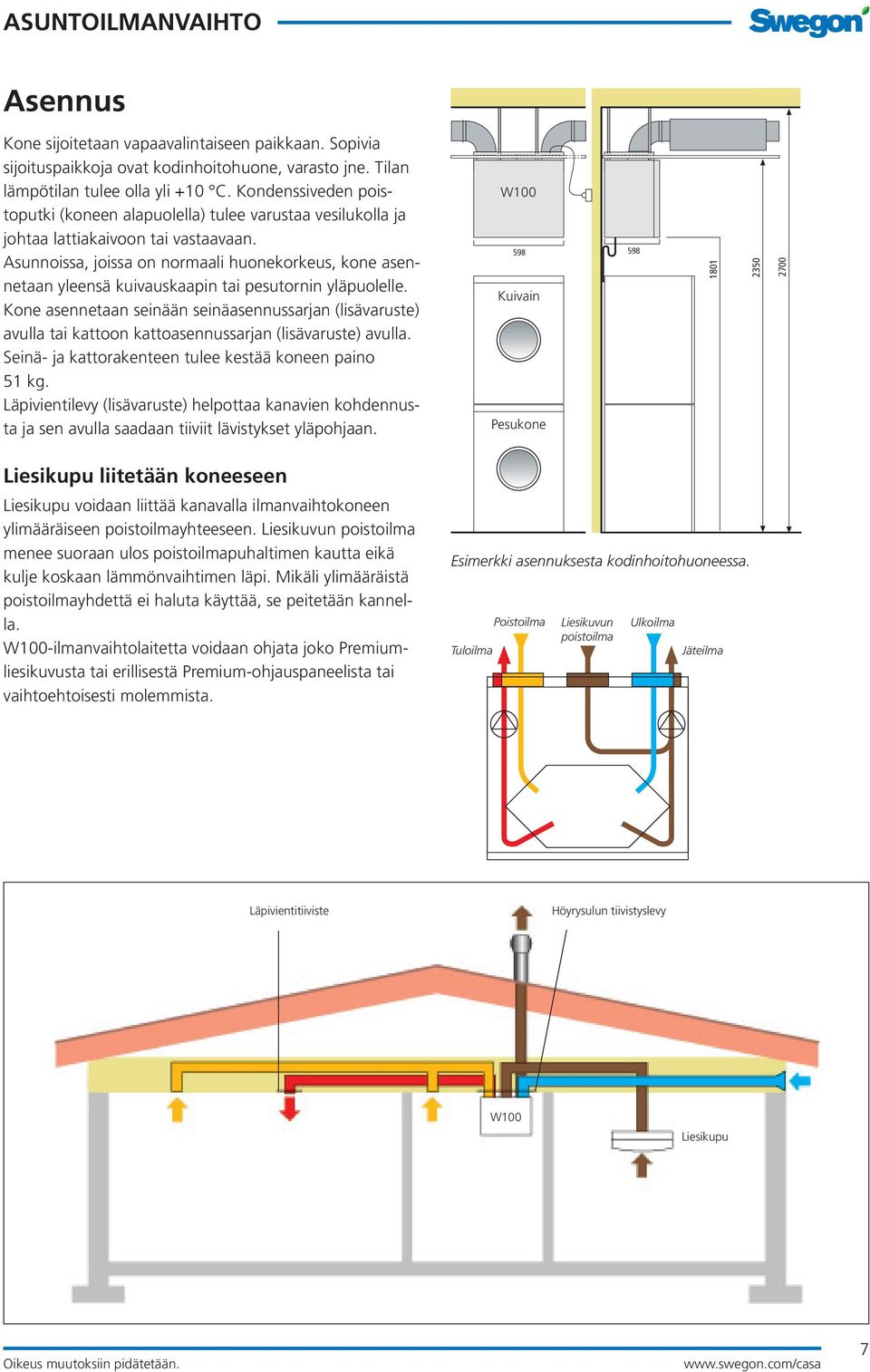

7 Asennus Kone sijoitetaan vapaavalintaiseen paikkaan. Sopivia sijoituspaikkoja ovat kodinhoitohuone, varasto jne. Tilan lämpötilan tulee olla yli +10 C. Kondenssiveden poistoputki (koneen alapuolella) tulee varustaa vesilukolla ja johtaa lattiakaivoon tai vastaavaan. Asunnoissa, joissa on normaali huonekorkeus, kone asennetaan yleensä kuivauskaapin tai pesutornin yläpuolelle. Kone asennetaan seinään seinäasennussarjan (lisävaruste) avulla tai kattoon kattoasennussarjan (lisävaruste) avulla. Seinä- ja kattorakenteen tulee kestää koneen paino 51 kg. Läpivientilevy (lisävaruste) helpottaa kanavien kohdennusta ja sen avulla saadaan tiiviit lävistykset yläpohjaan. W Kuivain Pesukone Liesikupu liitetään koneeseen Liesikupu voidaan liittää kanavalla ilmanvaihtokoneen ylimääräiseen poistoilmayhteeseen. Liesikuvun poistoilma menee suoraan ulos poistoilmapuhaltimen kautta eikä kulje koskaan lämmönvaihtimen läpi. Mikäli ylimääräistä poistoilmayhdettä ei haluta käyttää, se peitetään kannella. W100-ilmanvaihtolaitetta voidaan ohjata joko Premiumliesikuvusta tai erillisestä Premium-ohjauspaneelista tai vaihtoehtoisesti molemmista. Esimerkki asennuksesta kodinhoitohuoneessa. Tuloilma Poistoilma Liesikuvun poistoilma Ulkoilma Jäteilma Läpivientitiiviste Höyrysulun tiivistyslevy W100 Liesikupu 7

8 Keittiöohitus Swegon CASA W-sarjan koneet mahdollistavat ns. keittiöohituksen. Se on tehokas tapa poistaa keittiön käryt ulos ja varmistaa, ettei niitä pääse muun ilmanvaihdon kautta takaisin asuntoon. Kun kuvun poistokanava yhdistetään suoraan ilmanvaihtokoneessa olevaan yhteeseen, poistoilma johtuu ulos suoraan koneen poistoilmapuhaltimen kautta ilman, että se on missään vaiheessa yhteydessä lämmönvaihtimeen. Riittävä imuteho liesikuvulta Vähemmän kanavia ja kattoläpivientejä Vähemmän huollettavaa Säädetty valmiiksi tehtaalla ULKOILMA JÄTEILMA TULOILMA LIESIKUPUPOISTO POISTOILMA W100 Jopa 50 l/s 8

9 Yksilöllisiä ilmanvaihtoratkaisuja A. Swegon CASA W100:aan, joka on sijoitettu esim. pesuhuoneeseen, on yhdistetty asunnon tulo- ja poistoilmakanavat. Liesikuvusta johtaa poistoilmakanava omaan kattopuhaltimeen. A B. W100, joka on sijoitettu esim. pesuhuoneeseen, on yhdistetty liesikupuun ja se hoitaa asunnon tulo- ja poistoilmanvaihdon. Liesikuvun poistoilmakanava on yhdistetty koneen yläosassa sijaitsevaan yhteeseen, jolloin poistoilma johtuu ulos suoraan koneen poistoilmapuhaltimen kautta olematta milloinkaan yhteydessä lämmönvaihtimeen. B C. Kerrostalon huoneistokohtaisessa ilmanvaihdossa poistoilma johdetaan jokaisesta asunnosta oman kanavan kautta katolle. Liesikupu voidaan yhdistää asunnon ilmanvaihtokoneeseen. D. Poistoilma johdetaan ulos jokaisesta asunnosta seinän läpi. C D 9

10 Puhallintehot Tuloilmavirta Tuloilmavirta Econo Käytettävissä oleva paine Pa Käytettävissä oleva paine Pa Ilmavirta l/s Ilmavirta l/s Poistoilmavirta Tehonkulutus Käytettävissä oleva paine Pa Kokonaisteho W Ilmavirta l/s Ilmavirta l/s Liesikuvun poistoilma Säätö % Ilmavirta l/s Liitäntätehot W100 EC W100 EC Econo Liitäntä 230 V, 50 Hz, 7,6 A 230 V, 50 Hz, 5,4 A Puhaltimet 238 W 238 W Etulämmitysvastus 1000 W 1000 W Jälkilämmitysvastus 500 W - Kokonaisteho 1750 W 1250 W Sulake 10 A 10 A 10

11 Äänitiedot Ääni tuloilmakanavaan Kanavahalkaisija 160 mm. Säätö % Ilmavirta l/s L W63 db 62,1 70,8 79,0 82,6 86,8 89,3 89,9 91,4 92,6 L W125 db 47,7 57,0 65,3 70,7 74,4 77,0 81,4 83,2 84,7 L W250 db 38,6 48,0 54,9 59,9 63,3 66,9 70,1 72,3 73,2 L W500 db 32,8 43,2 50,5 55,3 58,9 62,0 65,3 67,7 69,0 L W1000 db 23,9 37,2 46,4 52,4 56,6 59,5 62,5 64,4 65,3 L W2000 db * 26,5 37,7 44,8 51,3 55,6 59,7 62,4 63,5 L W4000 db * * 27,6 37,3 44,1 48,6 53,6 56,5 57,5 L W8000 db * * * 25,0 32,9 39,1 45,3 49,1 50,4 L W db 62,3 71,0 79,2 82,9 87,1 89,6 90,6 92,1 93,3 L WA db(a) Ääni poistoilmakanavaan Kanavahalkaisija 160 mm. Säätö % Ilmavirta l/s L W63 db * 48,4 60,9 65,5 71,6 78,4 76,4 76,8 77,8 L W125 db * 44,9 51,9 58,0 65,7 65,6 68,3 70,5 72,0 L W250 db * 40,6 47,6 52,3 57,7 61,5 64,4 66,5 67,4 L W500 db * 29,6 38,3 43,7 48,7 53,7 56,1 58,3 59,9 L W1000 db * 21,8 31,0 36,2 40,9 44,4 47,4 49,6 50,3 L W2000 db * * 16,9 25,5 31,2 35,5 39,1 42,0 42,8 L W4000 db * * * * 22,7 27,8 31,7 34,9 36,0 L W8000 db * * * * * * 20,0 25,6 28,5 L W db * 50,5 61,6 66,4 72,8 78,7 77,3 78,1 79,2 L WA db(a) * Ääni ympäristöön Säätö % Ilmavirta l/s L W63 db 33,7 39,2 44,9 49,8 54,4 59,4 59,0 61,7 61,8 L W125 db 32,6 37,0 44,2 49,7 55,2 57,7 61,4 64,1 64,8 L W250 db 25,0 30,1 37,3 42,0 46,6 50,3 53,4 55,7 57,6 L W500 db * 21,5 29,6 33,8 37,9 41,8 44,7 47,2 48,7 L W1000 db * 15,6 25,7 31,3 35,2 38,7 41,5 43,5 44,6 L W2000 db * * 14,4 22,1 28,2 32,0 35,1 37,5 38,8 L W4000 db * * * * * 19,5 24,7 27,2 29,2 L W8000 db * * * * * * * * * L W db 36,5 41,6 48,0 53,2 58,2 62,0 63,9 66,6 67,2 L WA db(a) L pa db(a)

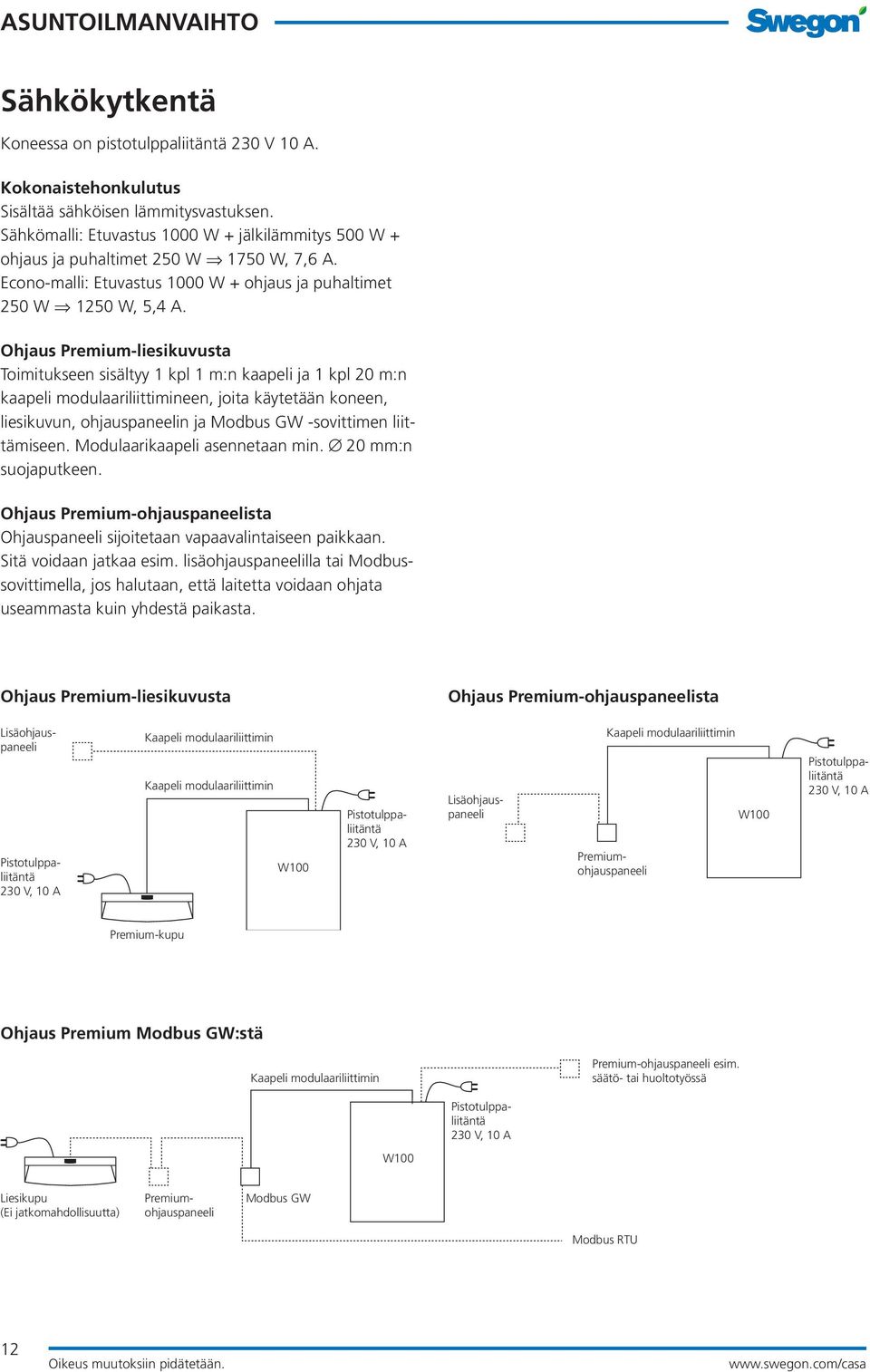

12 Sähkökytkentä Koneessa on pistotulppaliitäntä 230 V 10 A. Kokonaistehonkulutus Sisältää sähköisen lämmitysvastuksen. Sähkömalli: Etuvastus 1000 W + jälkilämmitys 500 W + ohjaus ja puhaltimet 250 W 1750 W, 7,6 A. Econo-malli: Etuvastus 1000 W + ohjaus ja puhaltimet 250 W 1250 W, 5,4 A. Ohjaus Premium-liesikuvusta Toimitukseen sisältyy 1 kpl 1 m:n kaapeli ja 1 kpl 20 m:n kaapeli modulaariliittimineen, joita käytetään koneen, liesikuvun, ohjauspaneelin ja Modbus GW -sovittimen liittämiseen. Modulaarikaapeli asennetaan min. 20 mm:n suojaputkeen. Ohjaus Premium-ohjauspaneelista Ohjauspaneeli sijoitetaan vapaavalintaiseen paikkaan. Sitä voidaan jatkaa esim. lisäohjauspaneelilla tai Modbussovittimella, jos halutaan, että laitetta voidaan ohjata useammasta kuin yhdestä paikasta. Ohjaus Premium-liesikuvusta Ohjaus Premium-ohjauspaneelista Lisäohjauspaneeli Pistotulppaliitäntä Kaapeli modulaariliittimin Kaapeli modulaariliittimin W100 Pistotulppaliitäntä Lisäohjauspaneeli Kaapeli modulaariliittimin Premiumohjauspaneeli W100 Pistotulppaliitäntä Premium-kupu Ohjaus Premium Modbus GW:stä Kaapeli modulaariliittimin Premium-ohjauspaneeli esim. säätö- tai huoltotyössä Pistotulppaliitäntä W100 Liesikupu (Ei jatkomahdollisuutta) Premiumohjauspaneeli Modbus GW Modbus RTU 12

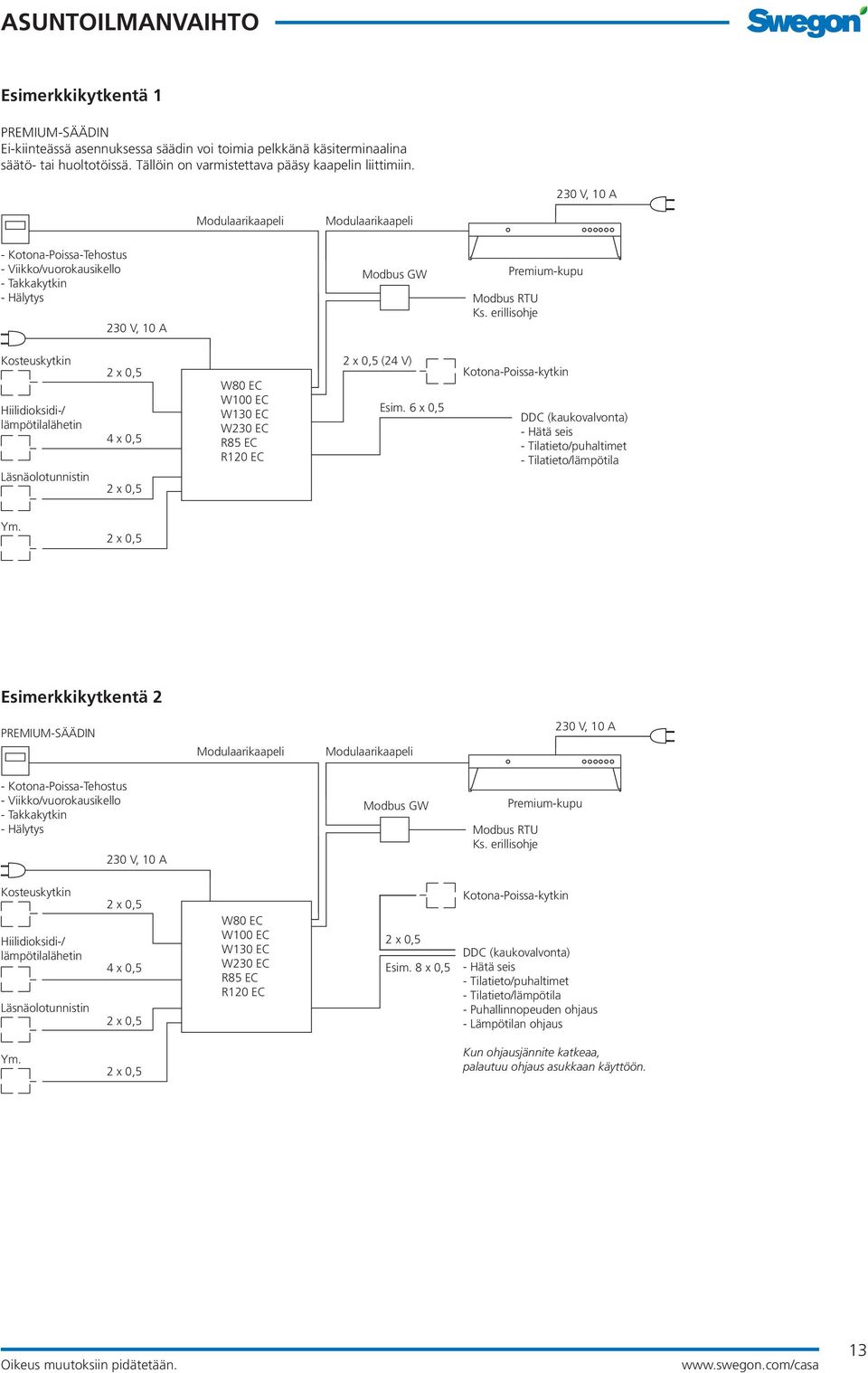

13 Esimerkkikytkentä 1 PREMIUM-SÄÄDIN Ei-kiinteässä asennuksessa säädin voi toimia pelkkänä käsiterminaalina säätö- tai huoltotöissä. Tällöin on varmistettava pääsy kaapelin liittimiin. Modulaarikaapeli Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Modbus GW Modbus RTU Ks. erillisohje Premium-kupu Kosteuskytkin Hiilidioksidi-/ lämpötilalähetin Läsnäolotunnistin 4 x 0,5 W80 EC W100 EC W130 EC W230 EC R85 EC R120 EC (24 V) Esim. 6 x 0,5 Kotona-Poissa-kytkin DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila Ym. Esimerkkikytkentä 2 PREMIUM-SÄÄDIN Modulaarikaapeli Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Modbus GW Modbus RTU Ks. erillisohje Premium-kupu Kosteuskytkin Hiilidioksidi-/ lämpötilalähetin Läsnäolotunnistin 4 x 0,5 W80 EC W100 EC W130 EC W230 EC R85 EC R120 EC Esim. 8 x 0,5 Kotona-Poissa-kytkin DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila - Puhallinnopeuden ohjaus - Lämpötilan ohjaus Ym. Kun ohjausjännite katkeaa, palautuu ohjaus asukkaan käyttöön. 13

14 Esimerkkikytkentä 3 PREMIUM-SÄÄDIN Modulaarikaapeli - Kotona-Poissa-Tehostus - Viikko/vuorokausikello - Takkakytkin - Hälytys Alipaineen kompensointi () 24 V Muu kupu (ei Premium) Modbus GW Kosteuskytkin Hiilidioksidi-/ lämpötilalähetin Läsnäolotunnistin 4 x 0,5 W80 EC W100 EC W130 EC W230 EC R85 EC R120 EC Modbus RTU Ks. erillisohje DDC (kaukovalvonta) - Hätä seis - Tilatieto/puhaltimet - Tilatieto/lämpötila Ym. Kätisyys Oikea- tai vasenkätinen malli Asentamisen helpottamiseksi Swegon CASA W100 EC on saatavilla oikea- tai vasenkätisenä. Ne ovat toistensa vaakasuoria peilikuvia. Näin voidaan valita se malli, jolle voidaan rakentaa yksinkertaisin kanavisto. Tämä on tärkeää, sillä kaikki kanaviston lisämutkat laskevat painetta ja puhaltimet kuormittuvat enemmän. K Swegon CASA W100 L K Swegon CASA W100 R Tuloilma Poistoilma Ulkoilma Jäteilma Liesikuvun poistoilma 14

15 Mitat 586 Swegon CASA W100 L Swegon CASA W100 R Kanavaliitännät Tuloilma 160 Poistoilma 160 Ulkoilma 160 Jäteilma 160 Liesikuvun poistoilma 125 Paino 51 kg. 15

16 Erittely Ilmanvaihtokone Swegon CASA W100 R (oikea) L (vasen) 10210WRD 10210WLD Ohjaus Konetta ohjataan Premium-ohjauspaneelista tai Premiumliesikuvusta. Jos valitaan Premium-ohjauspaneeli, voidaan asentaa lisäohjauspaneeli, jos konetta halutaan ohjata useammasta kuin yhdestä paikasta. Jos valitaan ohjaus Premium-liesikuvusta, voidaan asentaa lisäohjauspaneeli, jotta tehdasasetuksia voidaan muuttaa. Premium-ohjauspaneeli P-SP143 P-SP143-N Lisäksi tarveohjausmahdollisuus kosteustunnistimen ym. avulla: - Kosteuskytkin 117KKH - Hiilidioksidikytkin 117HDL - Läsnäolokytkin 102LT Lisävarusteet Höyrysulun tiivistyslevy (R/L) 10210WYP Kanavan läpivientitiiviste, 5 kpl/paketti 100 mm 102LT mm 102LT mm 102LT16 Kattoasennussarja (R/L) KA Suodatinvahti (tehdasasenteinen) 1023SV Vaihtosuodatinsarja 1 kpl G3 + 1 kpl F7 + 1 kpl PPI SS Järjestelmätuotteet Liesikuvut Tulo- ja poistoilmaventtiilit Äänenvaimentimet Huippuimurit ja ulospuhallushajottimet 16
