1 Tuotekuvasto suomi

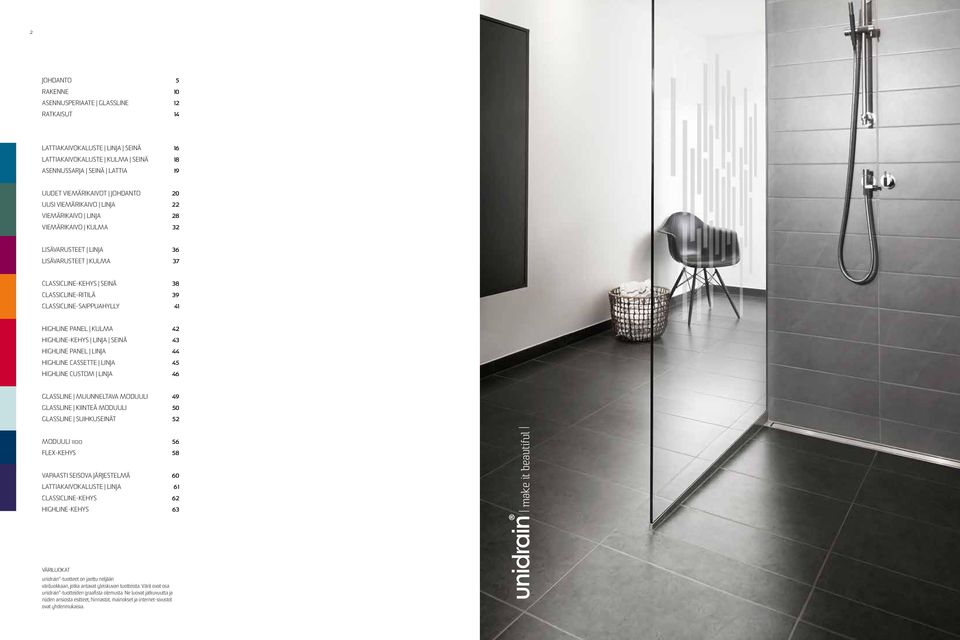

2 2 3 Johdanto 5 Rakenne 10 Asennusperiaate GlassLine 12 Ratkaisut 14 Lattiakaivokaluste Linja seinä 16 Lattiakaivokaluste Kulma seinä 18 Asennussarja seinä lattia 19 UUDET viemärikaivot johdanto 20 Uusi viemärikaivo Linja 22 Viemärikaivo Linja 28 Viemärikaivo Kulma 32 Lisävarusteet Linja 36 Lisävarusteet kulma 37 ClassicLine-kehys seinä 38 ClassicLine-ritilä 39 ClassicLine-saippuahylly 41 HighLine Panel kulma 42 HighLine-kehys Linja seinä 43 HighLine Panel Linja 44 HighLine Cassette Linja 45 HighLine Custom Linja 46 GlassLine muunneltava moduuli 49 GlassLine kiinteä moduuli 50 GlassLine suihkuseinät 52 Moduuli Flex-kehys 58 Vapaasti seisova järjestelmä 60 Lattiakaivokaluste Linja 61 ClassicLine-kehys 62 HighLine-kehys 63 Väriluokat unidrain -tuotteet on jaettu neljään väriluokkaan, jotka antavat yleiskuvan tuotteista. Värit ovat osa unidrain -tuotteiden graafista olemusta. Ne luovat jatkuvuutta ja niiden ansiosta esitteet, hinnastot, mainokset ja internet-sivustot ovat yhdenmukaisia.

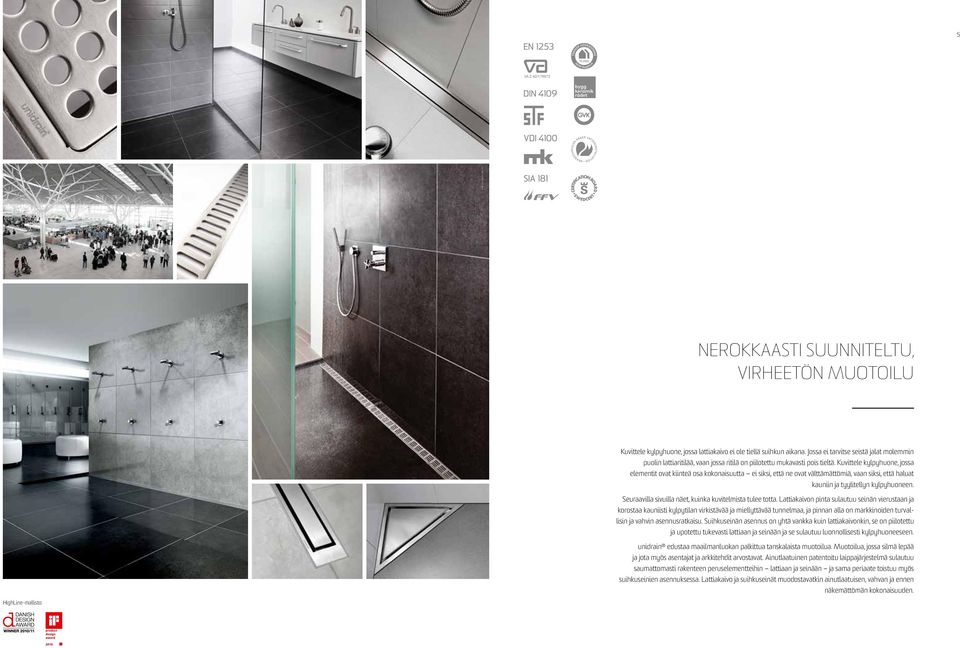

3 5 VA 2.42/ Valokuva: Flughafen Stuttgart Valokuva: Bedre Bad Valokuva: Bedre Bad Nerokkaasti suunniteltu, virheetön muotoilu Kuvittele kylpyhuone, jossa lattiakaivo ei ole tiellä suihkun aikana. Jossa ei tarvitse seistä jalat molemmin puolin lattiaritilää, vaan jossa ritilä on piilotettu mukavasti pois tieltä. Kuvittele kylpyhuone, jossa elementit ovat kiinteä osa kokonaisuutta ei siksi, että ne ovat välttämättömiä, vaan siksi, että haluat kauniin ja tyylitellyn kylpyhuoneen. Seuraavilla sivuilla näet, kuinka kuvitelmista tulee totta. Lattiakaivon pinta sulautuu seinän vierustaan ja korostaa kauniisti kylpytilan virkistävää ja miellyttävää tunnelmaa, ja pinnan alla on markkinoiden turvallisin ja vahvin asennusratkaisu. Suihkuseinän asennus on yhtä vankka kuin lattiakaivonkin, se on piilotettu ja upotettu tukevasti lattiaan ja seinään ja se sulautuu luonnollisesti kylpyhuoneeseen. unidrain edustaa maailmanluokan palkittua tanskalaista muotoilua. Muotoilua, jossa silmä lepää ja jota myös asentajat ja arkkitehdit arvostavat. Ainutlaatuinen patentoitu laippajärjestelmä sulautuu saumattomasti rakenteen peruselementteihin lattiaan ja seinään ja sama periaate toistuu myös suihkuseinien asennuksessa. Lattiakaivo ja suihkuseinät muodostavatkin ainutlaatuisen, vahvan ja ennen näkemättömän kokonaisuuden. HighLine-mallisto:

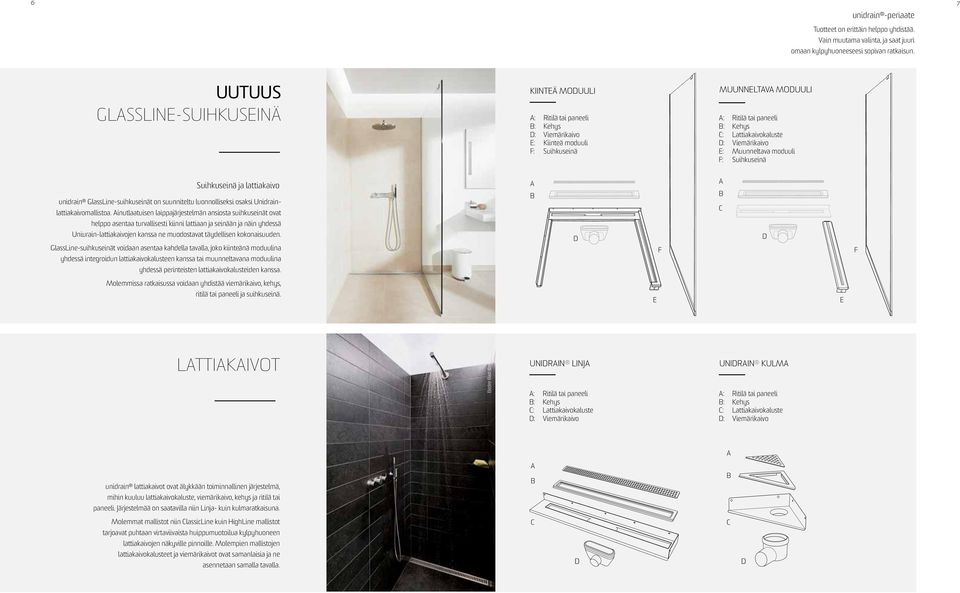

4 6 unidrain -periaate Tuotteet on erittäin helppo yhdistää. Vain muutama valinta, ja saat juuri omaan kylpyhuoneeseesi sopivan ratkaisun. 7 UUTUUS GLASSLINE-suihkuseinä Kiinteä moduuli A: Ritilä tai paneeli B: Kehys D: Viemärikaivo E: Kiinteä moduuli F: Suihkuseinä Muunneltava moduuli A: Ritilä tai paneeli B: Kehys C: Lattiakaivokaluste D: Viemärikaivo E: Muunneltava moduuli F: Suihkuseinä Suihkuseinä ja lattiakaivo unidrain GlassLine-suihkuseinät on suunniteltu luonnolliseksi osaksi Unidrainlattiakaivomallistoa. Ainutlaatuisen laippajärjestelmän ansiosta suihkuseinät ovat helppo asentaa turvallisesti kiinni lattiaan ja seinään ja näin yhdessä Uniurain-lattiakaivojen kanssa ne muodostavat täydellisen kokonaisuuden. GlassLine-suihkuseinät voidaan asentaa kahdella tavalla, joko kiinteänä moduulina yhdessä integroidun lattiakaivokalusteen kanssa tai muunneltavana moduulina yhdessä perinteisten lattiakaivokalusteiden kanssa. A B D F A B C D F Molemmissa ratkaisussa voidaan yhdistää viemärikaivo, kehys, ritilä tai paneeli ja suihkuseinä. E E Lattiakaivot Bedre Bad unidrain Linja A: Ritilä tai paneeli B: Kehys C: Lattiakaivokaluste D: Viemärikaivo unidrain Kulma A: Ritilä tai paneeli B: Kehys C: Lattiakaivokaluste D: Viemärikaivo A unidrain lattiakaivot ovat älykkään toiminnallinen järjestelmä, mihin kuuluu lattiakaivokaluste, viemärikaivo, kehys ja ritilä tai paneeli. Järjestelmää on saatavilla niin Linja- kuin kulmaratkaisuna. A B B Molemmat mallistot niin ClassicLine kuin HighLine mallistot tarjoavat puhtaan virtaviivaista huippumuotoilua kylpyhuoneen lattiakaivojen näkyville pinnoille. Molempien mallistojen lattiakaivokalusteet ja viemärikaivot ovat samanlaisia ja ne asennetaan samalla tavalla. C D C D

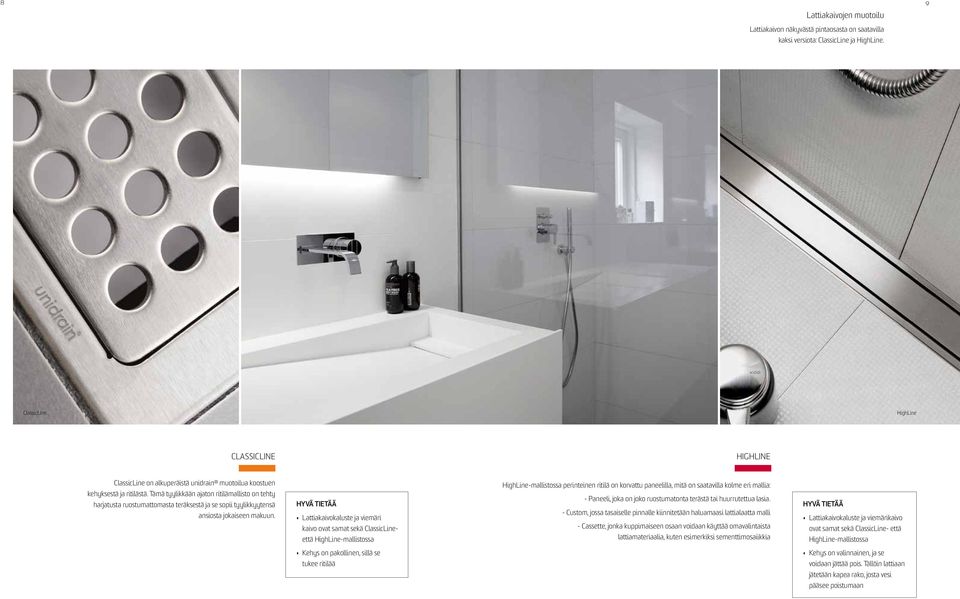

5 8 Lattiakaivojen muotoilu Lattiakaivon näkyvästä pintaosasta on saatavilla kaksi versiota: ClassicLine ja HighLine. 9 ClassicLine HighLine ClassicLine HIGHLine ClassicLine on alkuperäistä unidrain muotoilua koostuen kehyksestä ja ritilästä. Tämä tyylikkään ajaton ritilämallisto on tehty harjatusta ruostumattomasta teräksestä ja se sopii tyylikkyytensä ansiosta jokaiseen makuun. Hyvä tietää Lattiakaivokaluste ja viemäri kaivo ovat samat sekä ClassicLineettä HighLine-mallistossa HighLine-mallistossa perinteinen ritilä on korvattu paneelilla, mitä on saatavilla kolme eri mallia: - Paneeli, joka on joko ruostumatonta terästä tai huurrutettua lasia. - Custom, jossa tasaiselle pinnalle kiinnitetään haluamaasi lattialaatta malli - Cassette, jonka kuppimaiseen osaan voidaan käyttää omavalintaista lattiamateriaalia, kuten esimerkiksi sementtimosaiikkia Hyvä tietää Lattiakaivokaluste ja viemärikaivo ovat samat sekä ClassicLine- että HighLine-mallistossa Kehys on pakollinen, sillä se tukee ritilää Kehys on valinnainen, ja se voidaan jättää pois. Tällöin lattiaan jätetään kapea rako, josta vesi pääsee poistumaan

6 10 11 Rakenne unidrain asennetaan suoraan takaseinää vasten. Sivulaippaliitokset kiinnitetään seiniin ja nämä yhdessä seinäkalvon kanssa varmistavat täysin vesitiiviin limityksen. Vastaavasti vaakasuorat lattialiitokset ovat limittäin lattiakaivon kanssa varmistaen vesitiiviit rakenteet. unidrain -tuotteen ainutlaatuinen rakenne on patentoitu Euroopassa (nro 12872) ja odottaa patentin hyväksymistä monessa maassa maailmanlaajuisesti. unidrain on rekisteröity tuotemerkki. EN 1253 (Yleiseurooppalainen lattiakaivonormi) 03288/ (Hyväksytty tuote) Seinäkalvo Tiivistenauha LUOTETTAVA JA TURVALLINEN koska unidrain sijoitetaan kiinni seinään, se tarvitsee vain yksisuuntaisen kaadon, toisin kuin perinteisessä nelisuuntaisessa kallistuksessa. Näin lattian valmistus on helpompaa ilman kaadon virheiden vaaraa. 1 Seinäliitos Tuloksena ovat tasokkaat lattiapinnat. Isompien lattialaattojen käyttö helpottuu ilman ylimääräisiä leikkauksia. Lopputulos on vesitiivis ja luotettava. 2 Lattiakalvo ASENNUSMENETELMÄT Lattiamallisto 1. Turvallinen ja helppo laatoitus ja asennus Tiivistenauha Helppo ja turvallinen asennus sekä tarkka kiinnitys varmistavat virheettömän asennuksen koko rakennusprosessissa Valuvaiheen asennus Lattiakaivokaluste on turvallisesti kiinnitettynä paikalleen koko valuvaiheen ajan, niin ettei se pääse liikkumaan. Kiinnitys SOPIVA KAIKILLE RAKENTEILLE seinänviereen pois työskentelyalueelta helpottaa tiivistenauhan ja lattialämmityksen asentamista. unidrain on testattu ja hyväksytty sisällä rakenteeksi kaikille märkätilojen lattiatyypeille, kuten laatoille, raskaille betonilattioille tai kevyille puukoolauksille. 3. Helppoa rakentamista yksisuuntaisella kaadolla Yksisuuntainen lattiakaato on helpompi toteuttaa oikein ja virheettömästi. Lattiapinnasta saadaan tasaisen sileä ja hienostunut. 4 Puulattioiden ja muiden kevyiden lattiamateriaalien 4. Vedeneristysturvallisuus seinissä ja lattiassa asennuksessa suosittelemme käytettäväksi Uniurain-asennussarjaa (katso sivu 9). Kaikkien rakenteiden, materiaalien ja rakennusmenetelmien on oltava hyväksyttyjä ja soveltuvia märkätilarakentamiseen. Yksityiskohtaiset rakennusohjeet voi ladata osoitteesta Betoni Paikalla valettu betoni, jonka alla on tukeva massaperusta ja betonista tai muusta soveltuvasta materiaalista valmistettu tasoituskerros. Siveltävä vedeneriste, jossa on tiivistenauha. Laatta-/tiililaattalattia. Puukoolaus ja lattialevy Puukoolaukset ja betoniset lattialevyt, joiden alla on betonista tai muusta soveltuvasta materiaalista valmistettu tasoituskerros. Siveltävä vedeneriste, jossa on tiivistenauha. Laatta-/tiililaattalattia. Siveltävä vedeneriste seinissä ja lattioissa limittyy lattiakaivokalusteen kanssa luoden varmat ja vedenpitävät liitokset. 5. Helppo laatoitus täysin tasaiselle pinnalle Tasaiset lattiapinnat helpottavat laatoituksen asennusta jopa erittäin suurien laattojen ollessa kyseessä. Pinnoista saadaan yhtenäisiä ja linjakkaita, ilman turhia saumoja ja leikkauksia. 5

7 12 Asennusperiaate UNIDRAIN GLASSLINE Mikä tekee GlassLinesta ainutlaatuisen? - Patentoitu järjestelmä: Kokonaisvaltainen ratkaisu kylpyhuoneeseen - Turvallinen vesitiivis pinta koko suihkunurkkauksessa - Nopea ja helppo asentaa - Määrittää suihkunurkkauksen kaadon - Ei näkyviä kiinnikkeitä tai ruuveja - Lasipintojen Cleantec-käsittely helpottaa hoitoa - Helppo asentaa lattialämmityksen kanssa Tiivistenauha Seinäkalvo Tiivistenauha Seinäprofiili Kiinteä moduuli Tiivistenauha Kiinteä moduuli Tiivistenauha Lattiakalvo KAKSI ERILLAISTA MODUULIA ASENNUSPERIAATE Patentoitu unidrain laippajärjestelmä käytettynä suihku- GlassLine-moduulia on saatavana kaksi eri mallia, kiinteä- ja muunneltava-moduuli. seinäasennuksessa, tekee GlassLine suihkuseinillä varustetuista suihkutiloista mitä parhaimman ja varmimman vesitiiviin tilan. Kiinteä moduuli on lattiakaivon luonnollinen jatke alkuperäiseen muotoiluun. Se koostuu kahdesta hitsatusta profiilikappaleesta, jotka asennetaan kohtisuoraan lattiakaivokalusteeseen, niin että toinen asennetaan sivuseinälle ja toiseen asennetaan suihkuseinä. Muunneltava moduuli on erillinen profiilikappale, joka liitetään jo kiinteään, olemassa olevaan lattiakaivokalusteeseen pulteilla ja siihen kiinnitetään suihkuseinä. KIINTEÄ moduuli Hyvä tietää Voidaan yhdistää ClassicLine- ja HighLine-ratkaisuihin (kehyksen kanssa) Lattiakaivokaluste on osa kiinteää moduulia Voidaan yhdistää vakiomalliston viemäri kaivoon, kehykseen, ritilään tai paneeliin ja suihkuseinään Muunneltava moduuli Hyvä tietää Voidaan yhdistää ClassicLine- ja HighLine-ratkaisuihin (kehyksen kanssa) Voidaan asentaa HighLine Custom - ratkaisun kanssa ilman kehystä Voidaan yhdistää vakiomalliston lattiakaivokalusteeseen, viemärikaivoon, kehykseen, ritilään tai paneeliin ja suihkuseinään Moduulit kiinnitetään seinään ja upotetaan tukevasti lattiaan. Suihkunurkkauksen kahden prosentin kaato tekee massan levittämisestä ainutlaatuisen helppoa ja myös vähentää painautumia tai vastakkaissuuntaisten kaatojen riskiä. Seinäprofiili kiinnitetään takaseinään ja suihkuseinä kiinnitetään profiiliin ja asennetaan moduulin kiskoon. Seinä ja lattialiitokset varmistavat 100% vesitiiviin ratkaisun ja laatat peittävät tyylikkäästi alla olevan vanhan asennusjärjestelmän. Suihkuseinän tukeva kiinnitys lattiaan ja seinään tekevät ratkaisusta pitkäikäisen. Hyvä tietää Suihkuseinä voidaan asentaa ennen laatoittamista tai sen jälkeen Suihkuseinä asennetaan seinällä olevaan runkoon ja se voidaan vaihtaa tarvittaessa

8 14 15 Ratkaisut Asenna unidrain kulmaan tai anna sen kiertää kulman ympäri. Aseta unidrain seinän viereen, upotettuun suihkunurkkaukseen tai mihin tahansa missä sitä tarvitaan. Näet kuvissa selkeitä ja toiminnallisia suihkuratkaisuja toteutettuna ainutlaatuisilla unidrain - lattiakaivojärjestelmillä. Linjaratkaisu: 1004 avoimessa kylpyhuoneessa Linjaratkaisu: 1004 upotetussa syvennyksessä avoimessa kylpyhuoneessa. Linjaratkaisu: 1001 syvennyksessä, jossa on kolme kiinteää seinää. Linjaratkaisu: 5002, jossa on oikeakätinen suihkuseinä. Kulmaratkaisu: 2011 upotetussa kulmasyvennyksessä. Moduuliratkaisu: 1100 seinästä seinään suuressa kylpyhuoneessa. Moduuliratkaisu: 1100 suuressa syvennyksessä, jossa on kolme kiinteää seinää. Moduuliratkaisu: 1100 sisäkulmassa.

9 16 Lattiakaivokaluste linja seinä 17 Materiaalit: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: peitattu Kalvo: siveltävä vedeneriste tai kangaskalvo. Lattiarakenne: kaikki Lattia: laatat/tiililaatat ClassicLine + HighLine *Huomioi sovitusmitat. Linja 1001 Linja 1002 Linja 1003 Linja 1004 Suihkunurkkaukseen, jossa on kolme kiinteää seinää. Lattiakaivokalusteessa on kolme seinäliitosta ja yksi lattialiitos. Suihkunurkkaukseen, jossa on avoin oikea seinä, lasiseinä tai vastaava. Lattiakaivokalusteessa on kaksi seinäliitosta ja kaksi lattialiitosta. Suihkunurkkaukseen, jossa on avoin oikea seinä, lasiseinä tai vastaava. Lattiakaivokalusteessa on kaksi seinäliitosta ja kaksi lattialiitosta. Voidaan asentaa vapaasti takaseinälle tai sivuseinille. Lattiakaivokalusteessa on yksi seinäliitos ja kolme lattialiitosta. Käyttökohteet: linjalattiakaivo linjalattiakaivo Seinäliitos: takaseinä/vasen/oikea takaseinä/vasen linjalattiakaivo takaseinä/oikea linjalattiakaivo takaseinä Malli: 700* 0* 900* 1000* 1200* 700* 0* 900* 1000* 1200* 700* 0* 900* 1000* 1200* 300* 700* 0* 900* 1000* 1200* *Asennuspituus (P): 702 mm 2 mm 902 mm 1002 mm 1202 mm 757 mm 857 mm 957 mm 1057 mm 1257 mm 757 mm 857 mm 957 mm 1057 mm 1257 mm 432 mm 812 mm 912 mm 1012 mm 1112 mm 12 mm Kehys (R): 695 mm 795 mm 895 mm 995 mm 1195 mm 695 mm 795 mm 895 mm 995 mm 1195 mm Keski (C): 351 mm 401 mm 451 mm 501 mm 601 mm 351 mm 401 mm 451 mm 501 mm 601 mm Korkeus : 17 mm 18 mm 19 mm 20 mm 22 mm 17 mm 18 mm 19 mm 20 mm 22 mm mm 795 mm 895 mm 995 mm 1195 mm 315 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 351 mm 401 mm 451 mm 501 mm 601 mm 216 mm 406 mm 456 mm 506 mm 556 mm 656 mm 17 mm 18 mm 19 mm 20 mm 22 mm 12 mm 17 mm 18 mm 19 mm 20 mm 22 mm Suihkunurkkaukseen, jossa on kolme seinää Suihkunurkkaus, jossa on kaksi kiinteää seinää ja oikea reuna avoin tai lasia Suihkunurkkaus, jossa on kaksi kiinteää seinää ja vasen reuna avoin tai lasia. Suihkunurkkaus tai kylpyhuone, jossa on välimatkaa seiniin.! 57 (C) Kokonaisrakennekorkeus (ilman kehystä/ ritilää) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattialiitoksen tai laatan alapuolen yläreunaan. (R) (P) (C) (R) (P) (P) (R) (C) 57 (P) (R) (C)

10 18 Lattiakaivokaluste Kulma seinä ClassicLine + HighLine Materiaalit: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: peitattu Kalvo: siveltävä vedeneriste tai kangaskalvo. Lattiarakenne: kaikki Lattia: laatat/tiililaatat asennussarja seinä lattia Asennuselementti seinä 19 Kulma 2011 Lattiakaivokalusteessa on kaksi seinäliitosta ja yksi lattialiitos. Asennussarja 22 mm Linja seinä Linja seinä Kulma seinä Linja lattia 300 mm 1,200 mm 200 mm 300 mm Sarja koostuu etu-, taka- ja sivuprofiileista, jotka asennetaan ruuveilla puukoolaukseen. Lattiakaivokaluste asetetaan profiiliin ja napsautetaan paikalleen. Asennussarjalla varmistat lattiakaivokalusteen oikean sijoituksen ja kiinnityksen puukoolausrakenteeseen. Sitä voi mukauttaa etu- ja takaprofiilia leikkaamalla. Huomaa, että asennussarjaa on saatavilla myös eri (38mm) tasoituskerroksella varustettuihin puukoolausrakenteisiin. Lisätietoja saa osoitteesta Asennuselementti Linja seinä Linja seinä 100 mm 5 mm Helpompi asennus esivalmistetuilla polystyreenilevyillä. Voidaan leikata oikeaan kokoon ja kaikkiin mallipituuksiin sopiviksi. Käyttökohteet: seinäliitos kulmalattiakaivo Kaksi takaseinää Käyttökohde: linjalattiakaivo seinä linjalattiakaivo seinä kulmalattiakaivo seinä linjalattiakaivo lattia linjalattiakaivo linjalattiakaivo Sopii pituuksiin: Malli: 200 Materiaalit: ruostumaton teräs/puu ruostumaton teräs/puu ruostumaton teräs/puu ruostumaton teräs/puu EPS EPS Pituus (P): P1: 377/P2: 267 mm Kehys (R): 270 mm Pinta: peitattu/puu peitattu/puu peitattu/puu peitattu/puu Sopii: Lasikuitukiinnitysmassapinta Kaikki linjalattiakaivokalusteet seinä Lasikuitukiinnitysmassapinta Kaikki linjalattiakaivokalusteet seinä Suihkunurkkaus, jossa on kulmalattiakaivo. (P2) 197 (P2) 63 (P1) 55! Kokonaisrakennekorkeus (ilman kehystä/ritilää) = katso sivu unidrain, jossa on ClassicLine-kehys tai -ritilä ja 22 mm:n asennussarja seinä. unidrain, jossa on ClassicLine-kehys tai -ritilä ja 5 mm:n asennussarja.

11 20 UUTUUS Viemärikaivot ASENNUS KORKEUS 21 KAIVOT 1001, 1002, 1003, 1004 Malli Viemärikaivo Ø Suunta (katso sivu 22). (katso sivu 24). matala ASENNUSKORKEUS Korkeutta on laskettu 10 mm Lattiakaivokalusteen lukkokiinnitys Lattiakaivokalusteen uusi lukkokiinnitys varmistaa, että viemärikaivo kiinnittyy tarkasti oikeaan asentoon. Kiinnitys tasoituskerrokseen Mahdollistaa viemärikaivon kiinnityksen tasoituskerrokseen Vesilukko Vesilukon yläosassa on uusi rengas, josta se on helppo nostaa pois puhdistusta varten. Lattiakaivokalusteen lukkokiinnitys Lattiakaivokalusteen uusi lukkokiinnitys varmistaa, että viemärikaivo kiinnittyy tarkasti oikeaan asentoon. matala ASENNUSKORKEUS Korkeutta on laskettu 18 mm Suurempi kapasiteetti Viemärikaivon kapasiteettia on nostettu 90 % mm Vaaka mm Vaaka mm Pysty mm Pysty mm Pysty mm Vaaka mm Vaaka mm Pysty mm Vaaka mm Pysty mm Vaaka mm Vaaka mm Vaaka mm Pysty mm Vaaka mm Pysty mm Pysty mm Vaaka KULMAKAIVO 2011 Viemärikaivo Ø Suunta mm matala ASENNUSKORKEUS P-vesilukolla on matala asennuskorkeus, joten se sopii kerrostaloihin. Tehokkaasti itsepuhdistuva mm Vaaka mm Vaaka mm Vaaka mm Vaaka mm Pysty mm Vaaka mm Vaaka 72

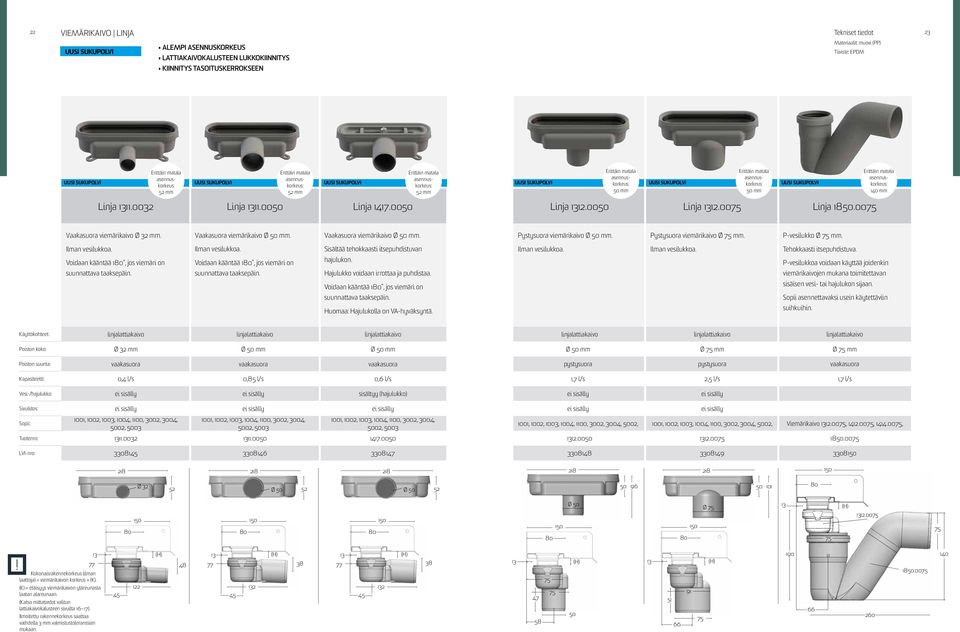

12 22 viemärikaivo linja Alempi asennuskorkeus Lattiakaivokalusteen lukkokiinnitys Kiinnitys tasoituskerrokseen Materiaalit: muovi (PP) Tiiviste: EPDM 23 Erittäin matala asennuskorkeus: 52 mm Erittäin matala asennuskorkeus: 52 mm Linja Linja Linja Erittäin matala asennuskorkeus: 52 mm Erittäin matala asennuskorkeus: 50 mm Erittäin matala asennuskorkeus: 50 mm Linja Linja Linja Erittäin matala asennuskorkeus: 140 mm Vaakasuora viemärikaivo Ø 32 mm. Vaakasuora viemärikaivo Ø 50 mm. Vaakasuora viemärikaivo Ø 50 mm. Pystysuora viemärikaivo Ø 50 mm. Pystysuora viemärikaivo Ø 75 mm. P-vesilukko Ø 75 mm. Ilman vesilukkoa. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Ilman vesilukkoa. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Sisältää tehokkaasti itsepuhdistuvan hajulukon. Hajulukko voidaan irrottaa ja puhdistaa. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Huomaa: Hajulukolla on VA-hyväksyntä. Ilman vesilukkoa. Ilman vesilukkoa. Tehokkaasti itsepuhdistuva. P-vesilukkoa voidaan käyttää joidenkin viemärikaivojen mukana toimitettavan sisäisen vesi- tai hajulukon sijaan. Sopii asennettavaksi usein käytettäviin suihkuihin. Käyttökohteet: linjalattiakaivo linjalattiakaivo linjalattiakaivo Poiston koko: Ø 32 mm Ø 50 mm Ø 50 mm Poiston suunta: vaakasuora vaakasuora vaakasuora Kapasiteetti: 0,4 l/s 0,85 l/s 0,6 l/s linjalattiakaivo linjalattiakaivo linjalattiakaivo Ø 50 mm Ø 75 mm Ø 75 mm pystysuora pystysuora vaakasuora 1,7 l/s 2,5 l/s 1,7 l/s Vesi-/hajulukko: ei sisälly ei sisälly sisältyy (hajulukko) ei sisälly ei sisälly Sivuliitos: ei sisälly ei sisälly ei sisälly Sopii: 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, , 1002, 1003, 1004, 1100, 3002, 3004, 5002, , 1002, 1003, 1004, 1100, 3002, 3004, 5002, ei sisälly ei sisälly 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, Viemärikaivo , , , Ø Ø Ø Ø 50 Ø (H) ! Kokonaisrakennekorkeus (ilman laattoja) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta laatan alareunaan. (Katso mittatiedot valitun lattiakaivokalusteen sivuilta 16 17). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan (H) (H) (H) 38 (H) (H)

13 24 viemärikaivo linja Alempi asennuskorkeus Suurempi kapasiteetti Lattiakaivokalusteen lukkokiinnitys Materiaalit: muovi (PP) Tiiviste: EPDM 25 Linja Linja Linja Linja Vaakasuora viemärikaivo Ø 50 mm. Vaakasuora viemärikaivo Ø 50 mm. Vaakasuora viemärikaivo Ø 75 mm. Pystysuora viemärikaivo Ø 75 mm. Sisältää vesilukon. Sisältää vesilukon. Sisältää vesilukon. Sisältää vesilukon. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Voidaan kääntää 1, jos viemäri on suunnattava oikealle tai vasemmalle. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Käyttökohteet: linjalattiakaivo linjalattiakaivo Poiston koko: Ø 50 mm Ø 50 mm Poiston suunta: vaakasuora vaakasuora Linjalattiakaivo Ø 75 mm vaakasuora linjalattiakaivo Ø 75 mm pystysuora Kapasiteetti: 0,91 l/s 0,8 l/s 1,0 l/s 1,5 l/s Vesilukko: sisältyy sisältyy Sivuliitos: ei sisälly ei sisälly sisältyy ei sisälly sisältyy ei sisälly Tuetut mallit: kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, 5003 kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, 5003 kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, Ø Ø 50 Ø Ø 75! Kokonaisrakennekorkeus (ilman laattoja) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta laatan alareunaan. (Katso mittatiedot valitun lattiakaivokalusteen sivuilta 16 17). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan. (H) (H) (H) (H) 86

14 26 viemärikaivo linja 27 Alempi asennuskorkeus Suurempi kapasiteetti Lattiakaivokalusteen lukkokiinnitys Linja Linja Vaakasuora viemärikaivo Ø 75 mm. Sisältää vesilukon (voidaan purkaa osiin ja puhdistaa). Huomaa: Vesilukkoa voidaan käyttää kahdella tavalla: - Aseta vesilukko ylös, jolloin sitä käytetään lattiakaivoja varten. - Työnnä vesilukko alas viemärikaivoon, jolloin sitä voidaan käyttää myös kahta yläsivuliitosta varten. Kahta alaliitosta varten tarvitaan erillinen vesilukko. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Pystysuora viemärikaivo Ø 75 mm. Sisältää vesilukon (voidaan purkaa osiin ja puhdistaa). Huomaa: Vesilukkoa voidaan käyttää kahdella tavalla: - Aseta vesilukko ylös, jolloin sitä käytetään lattiakaivoja varten. - Työnnä vesilukko alas viemärikaivoon, jolloin sitä voidaan käyttää myös kahta yläsivuliitosta varten. Kahta alaliitosta varten tarvitaan erillinen vesilukko. Käyttökohteet: linjalattiakaivo linjalattiakaivo Poiston koko:: Ø 75 mm Ø 75 mm Poiston suunta: vaakasuora pystysuora Kapasiteetti: 1,5 l/s 1,85 l/s Vesilukko: sisältyy sisältyy Sivuliitos: 4 kpl. Ø 40 mm (voidaan avata tarvittaessa) 4 kpl. Ø 40 mm (voidaan avata tarvittaessa) Sopii: kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, 5003 kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, Ø 40 Ø ! Ø 75 Kokonaisrakennekorkeus (ilman laattoja) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta laatan alareunaan. (Katso valitun lattiakaivokalusteen mittatiedot). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan (H) Ø Ø (H) Ø

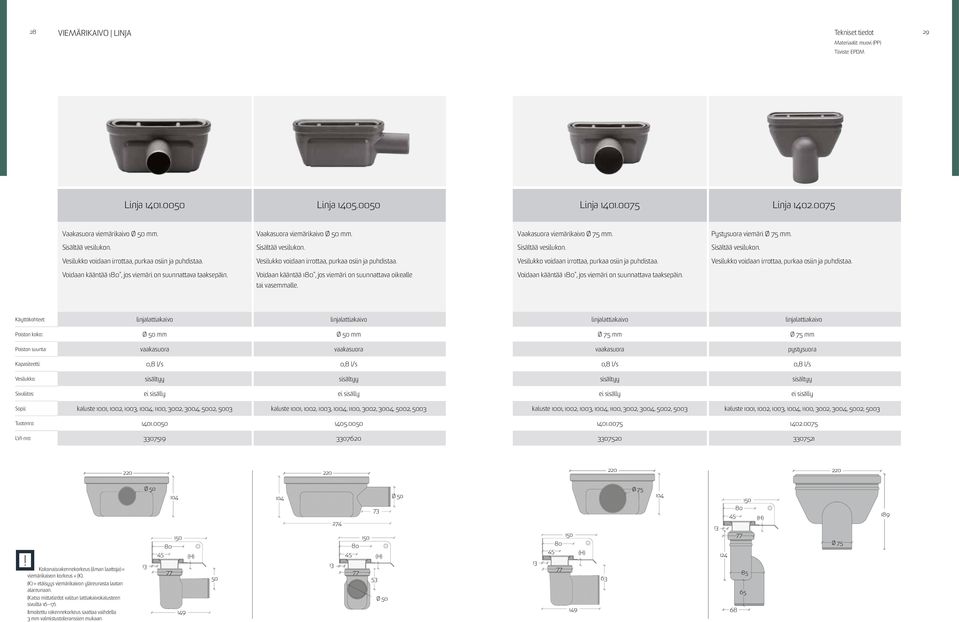

15 28 viemärikaivo linja Materiaalit: muovi (PP) 29 Tiiviste: EPDM Linja Linja Linja Linja Vaakasuora viemärikaivo Ø 50 mm. Vaakasuora viemärikaivo Ø 50 mm. Vaakasuora viemärikaivo Ø 75 mm. Pystysuora viemäri Ø 75 mm. Sisältää vesilukon. Sisältää vesilukon. Sisältää vesilukon. Sisältää vesilukon. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Voidaan kääntää 1, jos viemäri on suunnattava oikealle tai vasemmalle. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Käyttökohteet: linjalattiakaivo linjalattiakaivo Poiston koko:: Ø 50 mm Ø 50 mm Poiston suunta: vaakasuora vaakasuora linjalattiakaivo Ø 75 mm vaakasuora linjalattiakaivo Ø 75 mm pystysuora Kapasiteetti: 0,8 l/s 0,8 l/s 0,8 l/s 0,8 l/s Vesilukko: sisältyy sisältyy Sivuliitos: ei sisälly ei sisälly sisältyy ei sisälly sisältyy ei sisälly Sopii: kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, 5003 kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, 5003 kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, ! Kokonaisrakennekorkeus (ilman laattoja) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta laatan alareunaan. (Katso mittatiedot valitun lattiakaivokalusteen sivuilta 16 17). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan. Ø (H) (H) Ø 50 Ø (H) Ø (H) Ø

16 30 viemärikaivo linja Materiaalit: muovi (PP) 31 Tiiviste: EPDM Linja Linja Vaakasuora viemäri Ø 75 mm. Sisältää vesilukon. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Pystysuora viemäri Ø 75 mm. Sisältää vesilukon. Vesilukko voidaan irrottaa, purkaa osiin ja puhdistaa. Voidaan kääntää 1, jos viemäri on suunnattava taaksepäin. Käyttökohteet: linjalattiakaivo linjalattiakaivo Poiston koko: Ø 75 mm Ø 75 mm Poiston suunta: vaakasuora pystysuora Kapasiteetti: 1,4 l/s 1.4 l/s Vesilukko: sisältyy sisältyy Sivuliitos: 2 kpl. Ø 40 mm (voidaan avata tarvittaessa) 2 kpl. Ø 40 mm (voidaan avata tarvittaessa) Sopii: kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, 5003 kaluste 1001, 1002, 1003, 1004, 1100, 3002, 3004, 5002, Ø 75 Ø Ø Ø Ø ! Kokonaisrakennekorkeus (ilman laattoja) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta laatan alareunaan. (Katso mittatiedot valitun lattiakaivokalusteen sivuilta 16 17). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan Ø 75 68

17 32 viemärikaivo KULMA Materiaalit: muovi (PP) Tiiviste: EPDM Erittäin matala asennuskorkeus: 51 mm Erittäin matala asennuskorkeus: 51 mm Kulma Kulma Erittäin matala asennuskorkeus: 51 mm Kulma Erittäin matala asennuskorkeus: 51 mm Kulma Vaakasuora viemäri Ø 32 mm. Vaakasuora viemäri Ø 50 mm. Vaakasuora viemäri Ø 32 mm. Vaakasuora viemäri Ø 50 mm. Ilman vesilukkoa. Ilman vesilukkoa. Sisältää tehokkaasti itsepuhdistuvan hajulukon. Sisältää tehokkaasti itsepuhdistuvan hajulukon. Voidaan kiertää 360, mikä saattaa helpottaa putkituksen suuntaa. Voidaan kiertää 360, mikä saattaa helpottaa putkituksen suuntaa. Hajulukko voidaan irrottaa ja puhdistaa. Hajulukko voidaan irrottaa ja puhdistaa. Voidaan kiertää 360, mikä saattaa helpottaa putkituksen suuntaa. Voidaan kiertää 360, mikä saattaa helpottaa putkituksen suuntaa. Huomaa: Hajulukolla on VA-hyväksyntä. Huomaa: Hajulukolla on VA-hyväksyntä. Käyttökohteet: kulmalattiakaivo kulmalattiakaivo kulmalattiakaivo kulmalattiakaivo Poiston koko: Ø 32 mm Ø 50 mm Ø 32 mm Ø 50 mm vaakasuora vaakasuora vaakasuora vaakasuora 0,5 l/s 0,8 l/s 0,4 l/s 0,5 l/s Vesilukko: ei sisälly ei sisälly sisältyy (hajulukko) sisältyy (hajulukko) Sivuliitos: ei sisälly ei sisälly ei sisälly ei sisälly kaluste 2011, 0200 kaluste 2011, 0200 kaluste 2011, 0200 kaluste 2011, Poiston suunta: Kapasiteetti: Sopii: Poikittaismitat sisäkulmasta etureunaan.! (Katso mittatiedot valitun lattiakaivokalusteen sivuilta 18). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan. Poikittaismitat sisäkulmasta etureunaan. Poikittaismitat sisäkulmasta etureunaan. Poikittaismitat sisäkulmasta etureunaan. 33

18 34 viemärikaivo kulma Materiaalit: muovi (PP) 35 Tiiviste: EPDM Kulma Kulma Kulma Vaakasuora viemäri Ø 50 mm. Sisältää vesilukon (voidaan purkaa osiin ja puhdistaa). Voidaan kiertää 360, mikä saattaa helpottaa putkituksen suuntaa. Vaakasuora viemäri Ø 75 mm. Sisältää vesilukon (voidaan purkaa osiin ja puhdistaa). Voidaan kiertää 360, mikä saattaa helpottaa putkituksen suuntaa. Pystysuora viemäri Ø 75 mm. Sisältää vesilukon (voidaan purkaa osiin ja puhdistaa). Käyttökohteet: kulmalattiakaivo kulmalattiakaivo kulmalattiakaivo Poiston koko: Ø 50 mm Ø 75 mm Ø 75 mm Poiston suunta: vaakasuora vaakasuora pystysuora Kapasiteetti: 0,8 l/s 0,9 l/s 1,0 l/s Vesilukko: sisältyy sisältyy sisältyy Sivuliitos: ei sisälly ei sisälly ei sisälly Sopii: kaluste 2011, 0200 kaluste 2011, 0200 kaluste 2011, Poikittaismitat sisäkulmasta etureunaan. Poikittaismitat sisäkulmasta etureunaan. Poikittaismitat sisäkulmasta etureunaan.! (Katso mittatiedot valitun lattiakaivokalusteen sivuilta 18). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan.

19 36 Lisävarusteet Linja Lisävarusteet kulma 37 Nukkasihti Vesilukko Vesilukko Hajulukko Korotuskappale mm 55 mm Nukkasihti Vesilukko Hajulukko Korotuskappale Koukku Suihkulasta Helpottaa lattiakaivon päivittäistä huoltoa. Estää vesilukon tukkeutumisen. Sopii viemärikaivoihin: / / / / / Täyttää kapasiteetti- ja itsepuhdistusvaatimukset standardin EN 1253 mukaan (yleinen lattiakaivoja koskeva eurooppalainen standardi) ja on VA-hyväksytty. Voidaan irrottaa helposti viemärikaivosta kiinnityskoukulla, purkaa osiin ja puhdistaa. Sopii viemärikaivoihin: / / / / / Täyttää kapasiteetti- ja itsepuhdistusvaatimukset standardin EN 1253 mukaan (yleinen lattiakaivoja koskeva eurooppalainen standardi) ja on VA-hyväksytty. Molemmat vesilukot voidaan irrottaa helposti viemärikaivosta, purkaa osiin ilman työkaluja ja puhdistaa. Sopii viemärikaivoihin: / / / / Sisältää vesilukon sijaan automaattisen hajulukon, mikä estää kuivumisen. Hajulukko voidaan irrottaa ja puhdistaa. Huomaa: Hajulukolla on VA-hyväksyntä. Aseta lattiakaivokalusteen ja viemärikaivon väliin. Voidaan asettaa erittäin alas viemärikaivossa. Helpottaa lattiakaivon päivittäistä huoltoa. Estää vesilukon tukkeutumisen. Sopii viemärikaivoihin: / / Täyttää kapasiteetti- ja itsepuhdistusvaatimukset standardin EN 1253 mukaan (yleinen lattiakaivoja koskeva eurooppalainen standardi) ja on VA-hyväksytty. Molemmat vesilukot voidaan irrottaa helposti viemärikaivosta, purkaa osiin ilman työkaluja ja puhdistaa. Sopii viemärikaivoihin: / / / Sisältää vesilukon sijaan automaattisen hajulukon, mikä estää kuivumisen. Hajulukko voidaan irrottaa ja puhdistaa. Huomaa: Hajulukolla on VA-hyväksyntä. Aseta lattiakaivokalusteen ja viemärikaivon väliin. Voidaan asettaa erittäin alas viemärikaivossa. 1 kpl. Ø 40 mm sivuliitos (voidaan avata tarvittaessa). Huomaa: ei voida yhdistää malliin Koukulla nostetaan vesilukko viemärikaivosta. Voidaan käyttää linja- ja kulmamalleissa. Suihkulastalla voidaan puhdistaa suihkunurkkaus. Käyttökohteet: linjalattiakaivo linjalattiakaivo linjalattiakaivo linjalattiakaivo linjalattiakaivo linjalattiakaivo Malli: K 35 mm K 55 mm Materiaalit: ruostumaton teräs muovi (PP) muovi (PP) muovi (PP) muovi (PPS) muovi (PPS) Pinta: harjattu Tiiviste: - TPE TPE TPE EPDM EPDM kulmalattiakaivo kulmalattiakaivo kulmalattiakaivo kulmalattiakaivo kulma/linja K 95 mm - - ruostumaton teräs muovi (PP) muovi (PP) muovi (PP) muovi/teräs teräs/kumi harjattu harjattu - TPE TPE EPDM

20 38 ClassicLine-kehys seinä ClassicLINE-RITILÄ Materiaalit: ruostumaton teräs (AISI 304) Pinta: harjattu Sisäosa: synteettistä materiaalia *Huomioi asennusmitat. Materiaalit: ruostumaton teräs (AISI 304) Pinta: harjattu Mitat: 3 mm kiinteä 39 Linja 0 Kulma 2500 Linja 1600 Kulma 2600 Kehyksen korkeus (8, 10 tai 12 mm) määräytyy lattialaatan paksuuden mukaan. Kumilisäke varmistaa tarkan kiinnityksen kalusteen sisällä. Uppokantalaakeri varmistaa, että ritilä istuu täydellisesti kehykseen. Kehys on pakollinen, ja sillä on kaksi tehtävää se tukee ritilää ja antaa tyylikkään viimeistelyn laatan tai laattatiilen kanssa. Käyttökohteet: linjalattiakaivo kulmalattiakaivo Malli: 300* 700* 0* 900* 1000* 1200* 200* *Pituus (P): 315 mm 695 mm 795 mm 895 mm 995 mm 1195 mm P1: 270/P2: 193 mm Sopii: kaluste 1004 kaluste 1001, 1002, 1003, 1004, 1100, 5002, 5003 kaluste mm mm mm Ritilä asetetaan kehyksen sisällä uppokantalaakerin alle, mikä varmistaa tarkan istuvuuden. Voidaan käyttää vain ClassicLine-kehyksen kanssa. Käyttökohteet: linjalattiakaivo kulmalattiakaivo Malli: 300* 700* 0* 900* 1000* 1200* 200* *Pituus (P): 2 mm 660 mm 760 mm 860 mm 960 mm 1160 mm 191 mm Classic Column Inca Square Stripe (P) (P2) (P1) 10 (P2) 18 Classic Square Column Classic! Poikkileikkaus viemärikaivosta, jossa kehys ja ritilä.! Kehyksen korkeus = laatan paksuus + noin 2 mm laattojen kiinnitysmassalle ja kalvolle. *Kehyksen korkeus. Kehyksen korkeus = laatan paksuus + noin 2 mm laattojen kiinnitysmassalle ja kalvolle. Stripe Inca 51 Column 7 * (P) 191

21 40 ClassicLine-saippuahylly Materiaalit: ruostumaton teräs (AISI 304) Pinta: harjattu *Huomioi asennusmitat. 41 Linja 1850 Kulma 2850 Saippuateline, jossa ritilä ja asennussarja. Suunniteltu liitettäväksi tiilisaumaan tai kiinnitettäväksi ruuvilla olemassa olevaan suihkunurkkaukseen. Vain kulma-asennukseen. Käyttökohteet: seinä seinä Malli: 300* 200* *Pituus: 315 mm 288 mm Classic LVI-nro*: Column Classic Classic Column Column

22 42 HighLine-paneeli KULMA Materiaalit: ruostumaton teräs (AISI 304) Pinta: harjattu Korotussarja: muovi (POM) HighLine-kehys linja seinä Materiaalit: ruostumaton teräs (AISI 304) Pinta: harjattu Sisäosa: synteettistä materiaalia *Huomioi asennusmitat. 43 Ilman kehystä Kehyksen kanssa HighLine-kulma Linja 1910 Käyttökohteet: Kehys on valinnainen, mutta se on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Kehyksen korkeus (10, 12 tai 25 mm) määräytyy lattialaatan paksuuden mukaan. Yksilöllinen kehysmalli, jossa 4 mm:n kiinteä pinta ruostumattomasta teräksestä. kulmalattiakaivo Kehys on valinnainen, mutta se on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Kehyksen korkeus (10, 12 tai 25 mm) määräytyy lattialaatan paksuuden mukaan. Yksilöllinen kehysmalli, jossa 4 mm:n kiinteä pinta ruostumattomasta teräksestä. Lisäke varmistaa tarkan istuvuuden kaluston sisään. Panel ilman kehystä Panel kehyksen kanssa Malli: 200* 200* 200* 200* 200* Korkeus: 10 mm 12 mm 15 mm 25 mm harjattu ruostumaton teräs Käyttökohteet: linjalattiakaivo Malli: 300* 700* 0* 900* 1000* 1200* *Pituus (P): 315 mm 695 mm 795 mm 895 mm 995 mm 1195 mm Sopii: kaluste 1004 kaluste 1001, 1002, 1003, 1004, 1100, 5002, mm Korotussarja H: 6, 8, 11, 21 mm. Asennettu paneelin alle mm mm mm (P) 19 8 Poikkileikkaus viemärikaivosta ilman kehystä / Paneeli ruostumatonta terästä Poikkileikkaus viemärikaivosta kehyksen kanssa / Paneeli harjattua ruostumatonta terästä.! Kehyksen korkeus = laatan paksuus + noin 2 mm laattojen kiinnitysmassalle ja kalvolle. Ilman kehystä: ilmarako paneelin ja lattialaatan välillä = 6 mm. 76

23 44 HighLine Panel linja Materiaalit: ruostumaton teräs (AISI 304) / turvalasi Pinta: harjattu/huurrettu Korotussarja: Muovi (PE) HighLine cassette linja Materiaalit: ruostumaton teräs (AISI 304) Pinta: harjattu Korotussarja: muovi (PE) *Huomioi asennusmitat. 45 Ilman kehystä Kehyksen kanssa Ilman kehystä Kehyksen kanssa Linja 1920 PANEL Linja 1940 CASSETTE Valitse harjattu ruostumaton teräs tai huurrettu lasi. Sarja sisältää kasetin, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Sarja sisältää paneelin, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Saatavana korkeuksina 10, 12, 15 ja 25 mm (lattialaatan paksuuden mukaan). Panel-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Voidaan asentaa HighLine-kehyksen kanssa tai ilman (katso kehys sivulta 43). Sarja sisältää 6 mm:n laattamallin, jota käytetään välikappaleena asennettaessa ilman kehystä. Voidaan täydentää omalla materiaalilla, kuten yhteensopivalla lattialaatalla, sementtimosaiikilla jne., jolle se asennetaan. Cassette-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Voidaan asentaa HighLine-kehyksen kanssa tai ilman (katso kehys sivulta 43). Sarja sisältää 6 mm:n laattamallin, jota käytetään välikappaleena asennettaessa ilman kehystä. Käyttökohteet: linjalattiakaivo Käyttökohteet: linjalattiakaivo Malli: 300* 700* 0* 900* 1000* 1200* * Pituus ilman kehystä/ Pituus kehyksen kanssa (P): 253 /315 mm 633/695 mm 733 /795 mm 833/895 mm 933/995 mm 13/1195 mm harjattu ruostumaton teräs huurrettu lasi White huurrettu lasi Black (P) Malli: 300* 700* 0* 900* 1000* 1200* * Pituus ilman kehystä/ Pituus kehyksen kanssa (P): 253 /315 mm 633/695 mm 733 /795 mm 833/895 mm 933/995 mm 13/1195 mm 10 mm mm mm mm Poikkileikkaus viemärikalusteesta, jossa paneeli on ruostumatonta terästä ilman kehystä Poikkileikkaus viemärikalusteesta, jossa on kehys ja Casette (P) Poikkileikkaus viemärikalusteesta, jossa kehys ja paneeli ovat harjattua terästä. Korotussarja H: 1, 2, 5, 15 mm. Säädä Panelin korkeutta, kun lattialaatan paksuus on yli 10 mm. Asennetaan paneelin ja rungon väliin. Poikkileikkaus viemärikalusteesta, jossa on Casette ilman kehystä, jolloin ilmarako lattialaatan ja Casetten välissä on 6 mm Korotussarja H: 1, 2, 5, 15 mm. Säädä Cassetten korkeutta, kun lattialaatan paksuus on yli 10 mm. Asennetaan paneelin ja rungon väliin.

24 46 HighLine custom Linja Materiaalit: ruostumaton teräs (AISI 304) Pinta: harjattu Korotussarja: muovi (PE) *Huomioi asennusmitat. Asennus HighLine Custom Esimerkissä 10 mm:n laatta 1 6 mm 6 mm 47 6 mm Ilman kehystä Linja 1950 CUSTOM Kehyksen kanssa Custom-ratkaisu sisältää rungon ja ruostumattomasta teräksestä valmistetun tasoituskerroksen. Rungon muoto varmistaa tarkan istuvuuden kaluston sisään. Runko ja tasoituskerros ruuvataan yhteen, minkä jälkeen voidaan asettaa halutut laatat. Mukana on korotussarja tasoituskerroksen korkeuden säätämiseen Runko Sarja sisältää Custom-tasoituskerroksen, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Voit viimeistellä ratkaisun asettamalla omaa materiaalia, kuten yhteensopivia lattialaattoja. Custom-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Voidaan asentaa HighLine-kehyksen kanssa tai ilman (katso kehys sivulta 43). 1. Lattialaatta leikataan, jotta tasoituskerroksen päällä olevan laatan ja muiden laattojen väliin jää vähintään 6 mm:n ilmarako. 3 Limitys 14 Custom-tasoituskerros Sarja sisältää 6 mm:n laattamallin, jota käytetään välikappaleena asennettaessa ilman kehystä. 2. Custom-runko ja -tasoituskerros alta päin kuvattuna. Korotuskappale Käyttökohteet: linjalattiakaivo Malli: 300* 700* 0* 900* 1000* 1200* Pituus ilman kehystä/ kehyksen kanssa (P)*: 253/315 mm 632/695 mm 733/795 mm 833/895 mm 933/995 mm 13/1195 mm Tasoituskerroksen sivut Aseta laatat tasoituskerroksen päälle ja jätä enint. 20 mm:n limitysvara (laatan paksuuden ja tyypin mukaan. Tässä esimerkissä limitysvara on 14 mm). Pituuskappale Custom Panel (5 mm) Liima (1 mm) Laatta (10 mm) Tasoituskerros, pitkä sivu Aseta laatat tasoituskerroksen päälle ja jätä enint. 10 mm:n limitysvara (laatan paksuuden ja tyypin mukaan. Tässä esimerkissä limitysvara on 6 mm) Suositeltava liima Limitys 6 Poikkileikkaus viemärikaivosta, jossa kehys ja Custom (omat materiaalit) (P) Valmistaja Tuote Bostik Maxibond Maxibond X-TREME Clearbond Danalim Montage Ekstra 292 Turbo tack 291 Korotuskappale Poikkileikkaus Laattojen kiin- Laatta Poikkileikkaus viemärikaivosta, jossa on Custom mutta ei kehystä (omat materiaalit). Ilman kehystä: ilmarako Customin ja lattialaattojen välillä = 6 mm. Korotussarja H: 1, 2, 5, 15 mm. Säädä Custom-tasoituskerroksen korkeutta, jos sen päällä olevat laatat eivät ole samanpaksuisia kuin lattian muut laatat. Asennetaan tasoituskerroksen ja rungon väliin. Henkel Pattex no more nails Novatech Tec7 Trans7 Tuotteet näytetään satunnaisessa järjestyksessä. Laatta (10 mm) Laattojen kiinnitysmassa (3 mm) Liima 6 43 Laatta

25 48 GlassLine muunneltava moduuli 49 Materiaalit: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: peitattu Kalvo: siveltävä vedeneriste tai kangaskalvo Lattiarakenne: betoni/puu Lattia: laatat/tiililaatat ClassicLine + HighLine *Huomioi asennusmitat. Muunneltava moduuli 5000 Voidaan yhdistää kalustoihin 1002/1003/1004 kaikissa pituuksissa. Muunneltavassa moduulissa on sisäinen kaato, minkä ansiosta suihkunurkkauksen lattia kallistuu oikeat kaksi prosenttia kohti lattiakaivoa. Laipat kehystävät suihkusyvennystä kahdelta sivulta, mikä parantaa märkätilan turvallisuutta. Suihkuseinä on asennettu kiinteän moduulin kiskoon, mikä ehkäisee löystymisen riskiä myöhemmin. Voidaan yhdistää: viemärikaivon, kehyksen, ritilän tai paneelin ja suihkuseinän kanssa. Malli: 900* 1000* 1200* Suihkuseinän syvyys: 900 mm 1000 mm 1200 mm *Asennussyvyys (D) 998 mm 1098 mm 02 mm Kaato: GLASSLINE Lattiakaivokaluste, viemärikaivo, kehys ja ritilä tai paneeli eivät sisälly toimitukseen. 4, (Kaato) 900: H = 17 mm 1000: H = 19 mm 1200: H = 24 mm (D) suihkuseinä (900, 1000, 1200) lasi Tiiviste 1 mm 8

26 50 GlassLine kiinteä moduuli 51 Materiaalit: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: peitattu Kalvo: siveltävä vedeneriste tai kangaskalvo. Lattiarakenne: betoni/puu Lattia: laatat/tiililaatat ClassicLine + HighLine *Huomioi asennusmitat. Kiinteä moduuli 5002 Oikeakätinen suihkuseinä Kiinteä moduuli 5003 Vasenkätinen suihkuseinä Kiinteässä moduulissa on sisäinen kaato, minkä ansiosta suihkunurkkauksen lattia kallistuu oikeat kaksi prosenttia kohti lattiakaivoa. Laipat kehystävät suihkusyvennystä kolmelta sivulta, mikä parantaa märkätilan turvallisuutta. Suihkuseinä on asennettu kiinteän moduulin kiskoon, mikä ehkäisee löystymisen riskiä myöhemmin. Voidaan yhdistää viemärikaivon, kehyksen, ritilän tai paneelin ja suihkuseinän kanssa. Kiinteässä moduulissa on sisäinen kaato, minkä ansiosta suihkunurkkauksen lattia kallistuu oikeat kaksi prosenttia kohti lattiakaivoa. Laipat kehystävät suihkusyvennystä kolmelta sivulta, mikä parantaa märkätilan turvallisuutta. Suihkuseinä on asennettu kiinteän moduulin kiskoon, mikä ehkäisee löystymisen riskiä myöhemmin. Voidaan yhdistää viemärikaivon, kehyksen, ritilän tai paneelin ja suihkuseinän kanssa. Kiinteä moduuli Pituusmalli (A): *Asennusmitat (A): 0* 900* 1000* 864 mm 964 mm 1064 mm 0* 900* 1000* 864 mm 964 mm 1064 mm *Asennusmitat (D): 1002 mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm Suihkuseinä (B): 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm Kehys (R): 795 mm 895 mm 995 mm Kaato: 19 mm 19 mm 19 mm Keski (C): 451 mm 501 mm 601 mm 451 mm 501 mm 601 mm 451 mm 501 mm 601 mm Korkeus : 19 mm 20 mm 22 mm 19 mm 20 mm 22 mm 19 mm 20 mm 22 mm mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 795 mm 895 mm 995 mm 19 mm 19 mm 19 mm 451 mm 501 mm 601 mm 451 mm 501 mm 601 mm 451 mm 501 mm 601 mm 19 mm 20 mm 22 mm 19 mm 20 mm 22 mm 19 mm 20 mm 22 mm (H) Suihkuseinä, viemärikaivo, kehys ja ritilä tai paneeli eivät sisälly toimitukseen. (A) (R) (B) 66 4, lasi Suihkuseinä, viemärikaivo, kehys ja ritilä tai paneeli eivät sisälly toimitukseen. 1, 901, (B) (A) (R) (C) (D) (Kaato) 19 Tiiviste 1 mm ! (Kaato) Kokonaisrakennekorkeus (ilman kehystä/ ritilää) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattialiitoksen tai laatan alapuolen yläreunaan.

27 52 GLASSLINE Suihkuseinät 53 Materiaalit: ruostumaton teräs (AISI 304), 10 mm:n float-turvalasi Koriste: silkkipainatus *Huomioi asennusmitat. Malli: Stripe Malli: Column Malli: Random Malli: Stripe Malli: Column Malli: Random Malli: Transparent GlassLine Oikeakätiset suihkuseinät 10 mm:n turvalasi. Lasipinnassa on Cleantec-nanoteknologiakäsittely, mikä tekee siitä vettä hylkivän, ehkäisee kalkkikerrostumia ja helpottaa puhdistusta. Ulkopinnalla koristeena silkkipainatus. Ruuvit tai kiinnikkeet eivät näy valmiissa lopputuloksessa. GlassLine Vasenkätiset suihkuseinät 10 mm:n turvalasi. Lasipinnassa on Cleantec-nanoteknologiakäsittely, mikä tekee siitä vettä hylkivän, ehkäisee kalkkikerrostumia ja helpottaa puhdistusta. Ulkopinnalla koristeena silkkipainatus. Ruuvit tai kiinnikkeet eivät näy valmiissa lopputuloksessa. GlassLine Suihkuseinä 10 mm:n turvalasi. Molemmilla puolilla on kostetutta vettähylkivä, nanoteknologiaan perustuva pintakäsittely (Cleantec), minkä ansiosta suihkuseinä voidaan asettaa oikealle tai vasemmalle puolelle. Ei näkyviä ruuveja tai kiinnikkeitä valmiissa lopputuloksessa. Malli: Malli: Stripe Malli: Column Malli: Random Malli: 900* 1000* 1200* 900* 1000* 1200* 900* 1000* 1200* Syvyys (D): 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm *Asennusmitat: 1002 mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm Korkeus: 2104 mm 2104 mm 2104 mm Paino, sis. pakkauksen: 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg Malli: Stripe Malli: Column Malli: Random Malli: Transparent 900* 1000* 1200* 900* 1000* 1200* 900* 1000* 1200* 900* 1000* 1200* 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 1002 mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm 1002 mm 1102 mm 02 mm 2104 mm 2104 mm 2104 mm 2104 mm 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg , Stripe Column Random Stripe Column Random Transparent 54 (D: 900, 1000, 1200) (D: 900, 1000, 1200)
