1 RT tarviketieto 1 TARVIKETIETO syyskuu 2012 RT voimassa asti Talo 2000 korvaa RT X52/ Talo 90 X52 SfB 1 (6) G24,G25 Hoito- ja huoltokoodi VIESER-LATTIAKAIVO-, KANSI- JA VESILUKKOJÄRJESTELMÄT Serres Oy Vieser on älykäs viemärijärjestelmä, joka on vuosikymmenien ajan tunnettu nimellä Upovieser. Kaikki Serres Oy:n valmistaman Vieser-tuoteperheen yksittäiset tyyppihyväksytyt tuotteet on suunniteltu toimimaan yhdessä. Serres Oy toteuttaa märkätilan eri tarpeisiin soveltuvaa pitkäjänteistä tuotesuunnittelua, joka tiivistyy kolmeen järjestelmään: lattiakaivot, kannet ja vesilukot. Vieser-neliökansi Neliökannen kehysosa kiinnitetään laattalaastilla. Kiilarenkaan ja kehysosan väliä ei tiivistetä vesitiiviiksi. Säädettävä teräskehys Helpompi asentaa halutulle laattajaolle. Kokonaissäätöalue 30 mm. Vieser-kiilarengas Toimitetaan lattiakaivon ja korokerenkaan mukana. Kiilarenkaalla kiinnitetään vedeneristyslaippa joko kaivoon tai korokerenkaaseen. Vieser-vedeneristyslaippa Käytetään siveltävien vedeneristeiden kiinnittämiseksi lattiakaivoon. Sertifioitu yleisimpien massojen kanssa. Vieser-korokerengas Mustaa korokerengasta käytetään korottamaan lattiakaivoa vedeneristeen alapuolella. Vieser-lattiakaivo Saatavana 75 ja 50 mm:n putkikoolla, sivuliitännöillä tai ilman. Vieser One lattiakaivon pikasäädettävät tuentajalat nopeuttavat asennusta. Saatavana myös erikoisvesilukko

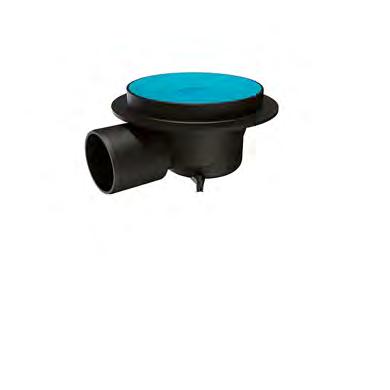

2 RT tarviketieto 2 VIESER-LATTIAKAIVOJÄRJESTELMÄ Vieser-lattiakaivojärjestelmään kuuluvat tyyppihyväksytyt lattiakaivot, korokerenkaat ja lattiakaivon erikoisvesilukot. Vieser-lattiakaivojärjestelmä on toimintavarma kokonaisuus. Vedeneristyksen alapuolella käytettävät tuotteet ovat väriltään mustia. MATERIAALI JA KÄYTTÖ Vieser-lattiakaivot valmistetaan PP polypropeenista. Kaivot soveltuvat tavallisten asumisjätevesien viemäröintiin Suomen rakentamismääräyskokoelman osan D1 mukaisesti. Vieser One vaakakaivot Vieser One pystykaivo Vaakakaivo DN75 3x32/ Vaakakaivo DN50 3x32/ Korkeus 145 mm sisältää valutuen Kuivakaivo DN Korkeus 66 mm sisältää valutuen Pystykaivo DN75 3x32/ Korkeus 252 mm Vaakakaivot Vaakakaivo DN50/V 2x32mm Vaakakaivo DN75/V 2x32mm Korkeus 140 mm Matala vaakakaivo DN Matala vaakakaivo DN Korkeus 110 mm Kuivakaivo DN Korkeus 70 mm Korokerenkaat Matala korokerengas Korotus 12 mm Matala korokerengas Korotus mm Korokorengas Korotus mm Korokerengas 3x Korotus mm

3 RT tarviketieto 3 TYYPPIHYVÄKSYNNÄT JA SERTIFIKAATIT Kaivojärjestelmä on testattu pohjoismaisen tuotesäännön NKB 17 sekä standardin SFS-EN 1253 mukaisesti. Tuotteilla on kansalliset tyyppihyväksynnät. Kaivoliitokset on sertifioitu yleisimpien vedeneristysmassojen kanssa. LATTIAKAIVOJEN VIRTAAMAT Vaakakaivot DN50 1,2 l/s Vaakakaivot DN75 1,5 l/s Pystykaivo DN75 1,8 l/s. Vieser One lattiakaivon erikoisvesilukko Lisätietoa uusista Vieser One -tuotteista mobile in fo Lattiakaivon erikoisvesilukko Sivuliitannällisiin kaivoihin. Estää lattiakaivon kuivumista ja hajuhaittoja. Soveltuu ainoastaan Vieser One lattiakaivohin m.vieser.fi Pystykaivo Lattiakaivon erikoisvesilukko Pystykaivo DN 75/B-2x Korkeus 253 mm VIESER-KANSIJÄRJESTELMÄ Lattiakaivon erikoisvesilukko Sivuliitannällisiin kaivoihin. Ei sovellu Vieser One lattiakaivoihin. Estää lattiakaivon kuivumista ja hajuhaittoja Vedeneristyslaippa Siveltäville vedeneristysmassoille Valukorotusrengas Ainoastaan vedeneristyksen yläpuolisiin asennuksiin. Toimii pyöreän kannen kehysosana laattalattiassa. RST RST, lukittava RST, Ø 32mm putkiliitäntä

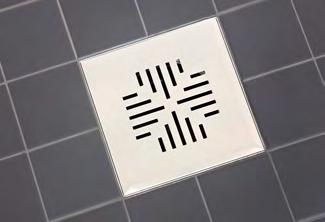

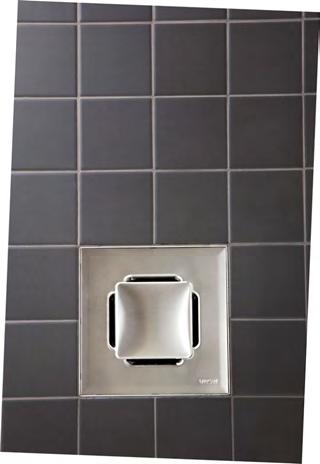

4 RT tarviketieto 4 VIESER-KANSIJÄRJESTELMÄ Vieser -valikoimassa on useita vaihtoehtoja lattian viimeistelyyn. Kansiritilä on helposti vaihdettavissa, kun halutaan vaihtaa kannen väriä tai materiaalia. Tyylikäs muotoilu ja korkealuokkaiset materiaalit takaavat Vieserin laadun, sertifioitu yhteensopivuus puolestaan järjestelmän toimivuuden ja turvallisuuden. RST Classic RST Design RST Classic 160x160 mm + muovikehys RST Classic 160x160 mm, Ø 32 mm + muovikehys RST Classic 200x200 mm RST Classic 200x200 mm, Ø 32 mm RST Classic 200x200 mm, Ø 40 mm RST Classic 200x200 mm + muovikehys RST Classic 200x200 mm, Ø 32 mm + muovikehys RST Design 200x200 mm RST Design 200x200 mm + muovikehys Neliökannen kehys Säädettävä teräskehys Helpompi asentaa halutulle laattajaolle. Maksimisäätö yhteen suuntaan 15 mm, kokonaissäätöalue 30 mm. Kaulus suojaa vedeneristettä. Soveltuu Vieser RST 200 x 200 -neliökansille. VIESER-KANSIJÄRJESTELMÄ WC-mansetti DN110 Vieser One alipaineventtiili DN50 / DN75 / DN110 Suojatulppa DN50/75/

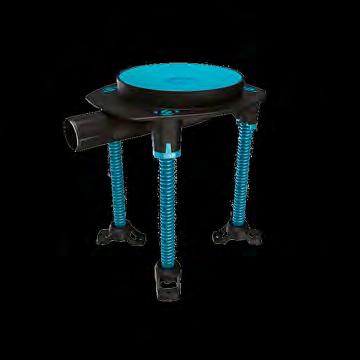

5 RT tarviketieto 5 Vieser One Uuden sukupolven lattiakaivo, jonka ominaisuudet tekevät asennuksesta ja käytöstä nopeampaa ja helpompaa. Valutuki Pikasäädettävät valutuet nopeuttavat asennusta. Asennuskorkeus 280 mm asti. Kolme 32/40 mm sivuliitäntää Mahdollistaa useamman vesipisteen yhdistämisen kaivoon. Varaa valita paras suunta putken asennukseen. Sivuliitännät mahdollisimman matalalla parempi kaato putkille ja enemmän tilaa pintaverkolle. Isolla nostokahvalla varustettu vesilukko Helppo nostaa puhdistusta varten. Helppo kohdistaa takaisin paikalleen. Keskelle kallistuva valusuoja Helppo tehdä kaadot kaivon ympärille. Avattava keskikohta valumavedelle. Vieser One alipaineventtiili Muotoilultaan ja tekniikaltaan uusi alipaineventtiili, joka on helppo asentaa ja huoltaa. Ulkonäöltään ja tekniikaltaan uusi alipaineventtiili Sama tuote sopii kaikkiin putkikokoihin DN50/75/110 Liitetään pistopääputken päälle Helppo avata ja puhdistaa CE merkitty (EN 12380)

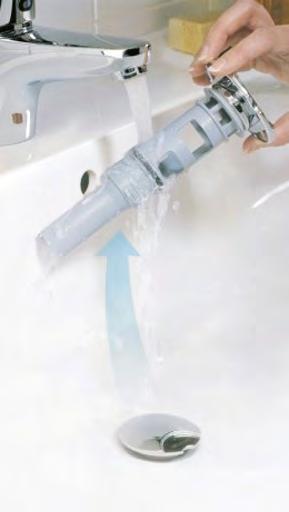

6 RT tarviketieto 6 Pullovesilukko Pesualtaan erikoisvesilukko Vieser-erikoisvesilukon puhdistus käy nopeasti. Allasta voidaan käyttää koko puhdistuksen ajan. Vieser-lattiakaivo neliökannella laattalattiassa Vieser-lattiakaivo pyöreällä kannella laattalattiassa Lattialaatta (klinkkeri) 2. Laasti 3. Vedeneristysmassa 4. Vieser-vedeneristyslaippa 5. Betoni 6. Vieser-neliökansi 7. Vieser-neliökannen kehys 8. Lattiakaivon kiilarengas 9. Lattiakaivon tiiviste 10. Vieser- lattiakaivo 11. Elastinen saumausmassa 1. Lattialaatta (klinkkeri) 7. Vieser valukorotusrengas Ø Laasti 8. Lattiakaivon kiilarengas 3. Vedeneristysmassa 9. Lattiakaivon tiiviste 4. Vieser-vedeneristyslaippa 10. Vieser-lattiakaivo 5. Betoni 11. Elastinen saumausmassa 6. Vieser lattiakaivon kansi Ø150 mm SERRES OY Kurikantie KAUHAJOKI AS. Puhelin Faksi vieser@serres.fi
