1 TUOTELUETTELO FI VOIMASSA SYYSKUUSTA 2018 ALKAEN

2 Vuonna 2003 Unidrain kehitti ensimmäisen linjalattiakaivon, joka voitiin sijoittaa suihkunurkkauksen takaseinälle. Silloin nämä ainutlaatuiset lattiakaivot olivat uusia ja vallankumouksellisia. Vuosien varrella Unidrain on noussut maailman johtavien lattiakaivovalmistajien joukkoon ja laajentanut tuotevalikoimaansa. Unidrain on voittanut useita kansainvälisiä muotoilupalkintoja ja on edustettuna yli 30 maassa. 8 Rakenne ja asennus 14 Lattiakaivokalusteet 16 Asennussarjat 21 Viemärikaivot 22 ClassicLine kehys 28 ClassicLine ritilät 29 HighLine kehys 30 HighLine Panel 31 HighLine Colour 32 HighLine Cassette 36 HighLine Custom 38 Mittatilausjärjestelmät (Moduuli 1100) 40 Flex-kehykset 42 Vapaasti asennettavat järjestelmät 44 Unidrain muovimatolle 48 Lisävarusteet Linja 50 Saippuahyllyt 53 KULMA 54 Saippuahyllyt 56 Lattiakaivokalusteet 57 Asennussarjat 57 Viemärikaivot 58 HighLine 60 ClassicLine 61 Lisävarusteet Kulma 62 GLASSLINE 64 Rakenne ja asennus 66 ShowerLine 68 ShowerLine Flex 70 GlassLine suihkualusta 71 GlassLine suihkuseinä 72 GlassLine suihkuovi 74 GlassLine yläkisko 76 MATLINE 78 Rakenne ja asennus 80 MatLine 83 Lisävarusteet 84 Viemärikaivo 85 REFRAME COLLECTION 86 ASENNUSKORKEUDET 94

3 5 NÄIN HELPOSTI KOKOAT UNIDRAININ NELJÄ OSAA KULMALATTIAKAIVO LATTIAKAIVO 4. CLASSICLINE-RITILÄT Valitse kuudesta eri mallista. s CLASSICLINE-RITILÄT Valitse kolmesta mallista: Classic, Column tai Anniversario. s HIGHLINE-PANEELIT Valitse kolmesta eri ratkaisusta: Panel, Cassette tai Custom. s HIGHLINE-KEHYS Pituusmallit mm 3. CLASSICLINE-KEHYS Pituusmallit mm Korkeudet: 6, 8, 10, 12 mm (Kehys on pakollinen) s HIGHLINE PANEELIT Valitse Panel tai Custom -ratkaisu. s HIGHLINE-KEHYS Yksi koko: 200 mm Korkeudet: 10, 12, 15, 25 mm (Custom myös ilman kehystä). s CLASSICLINE-KEHYS Yksi koko: 200 mm Korkeudet: 8, 10, 12 mm Kehys on pakollinen. s. 61 Korkeudet: 10, 12, 15, 25 mm (Custom voidaan toteuttaa ilman kehystä) s LATTIAKAIVOKALUSTE, RST Pituusmallit mm Eri malleja sijoituksen mukaan. s METALLILAIPAT LATTIAN JA SEINÄN LIITOSKOHDASSA TAKAAVAT VESITIIVIIN ASENNUKSEN. 2. LATTIAKAIVOKALUSTE, RST Kulma: pituusmalli 200 mm. s METALLILAIPAT LATTIAN JA SEINÄN LIITOSKOHDASSA TAKAAVAT VESITIIVIIN ASENNUKSEN VIEMÄRIKAIVO S VIEMÄRIKAIVO s CLASSICLINE RITILÄT HIGHLINE PANEELIT CLASSIC COLUMN INCA SQUARE STRIPE ANNIVERSARIO HARJATTU TERÄS PANEL MUSTA PANEL MESSINKI PANEL KUPARI Ylellinen ratkaisu, jossa paneeli ja kehys harjattua ruostumatonta terästä. KOKOA OSAT HELPOSTI UNIDRAIN- SUUNNITTELUOHJELMALLA CLASSIC COLUMN ANNIVERSARIO ammattilaisille/suunnittele-ja-laske/ HIGHLINE PANEELIT PANEL KIILLOTETTU TERÄS CASSETTE CUSTOM Ylellinen ratkaisu, jossa paneeli ja kehys kiillotettua terästä. Cassette on aina yksilöllinen ratkaisu. Kasettimallinen paneeli voidaan täyttää lattialaatalla tai muulla materiaalilla. Custom on laatoitusalusta, johon kiinnitetään pala lattialaattaa. Custom-toteutus on hyvin huomaamaton. Voidaan toteuttaa ilman kehystä. PANEL KEHYKSELLÄ CUSTOM

4

5 UNIDRAININ AINUTLAATUINEN RAKENNE ON PATENTOITU EUROOPAS- SA (NRO ) JA SILLE ON HAETTU PATENTTIA USEISSA MUISSA MAISSA. UNIDRAIN ON REKISTERÖITY TAVARAMERKKI. EN 1253 EN 1253 (Eurooppalainen lattiakaivostandardi) MK 7.21/1699 (Materiaalin ja rakenteen hyväksyntä) VA.2.42/19872 (Tekninen hyväksyntä) 9

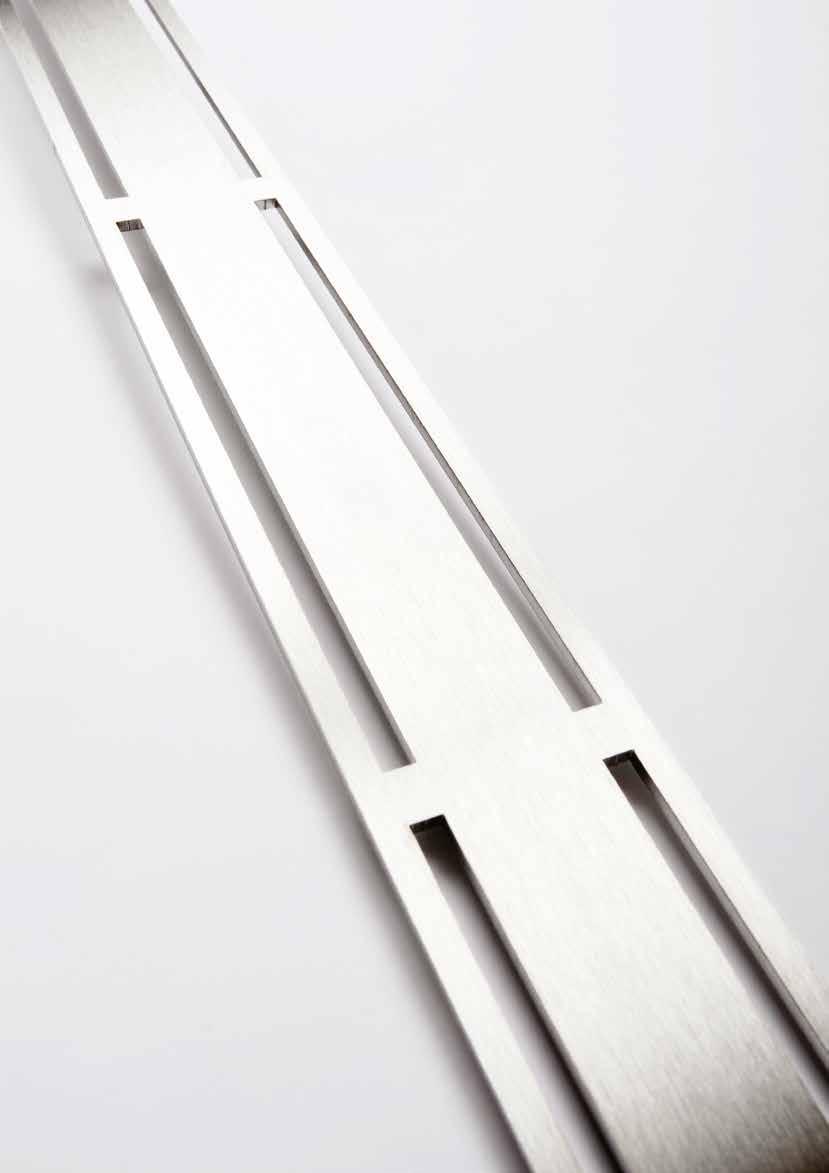

6 CLASSICLINE ALKUPERÄINEN DESIGN-MALLISTO 10 ClassicLine koostuu kehyksestä ja ritilästä. Kehys on pakollinen, sillä se 11 tukee ritilää. Kuusi tyylikästä ja ajatonta, ruostumattomasta teräksestä valmistettua mallia takaavat, että jokaiseen makuun löytyy sopiva ratkaisu.

7 HIGHLINE YLELLINEN MALLISTO 12 Perinteinen ritilä on korvattu palkitulla paneelilla, 13 josta on saatavilla neljä mallia: PANEL, materiaalina harjattu ruostumaton teräs tai huurrettu lasi CUSTOM, laatoitettava paneeli CASSETTE, kasettimallinen paneeli, joka voidaan täyttää esim. sementtimosaiikilla COLOUR, kolme erilaista PVD-käsiteltyä pintamateriaalia; harjattu messinki, kupari, musta ja kiillotettu ruostumaton teräs.

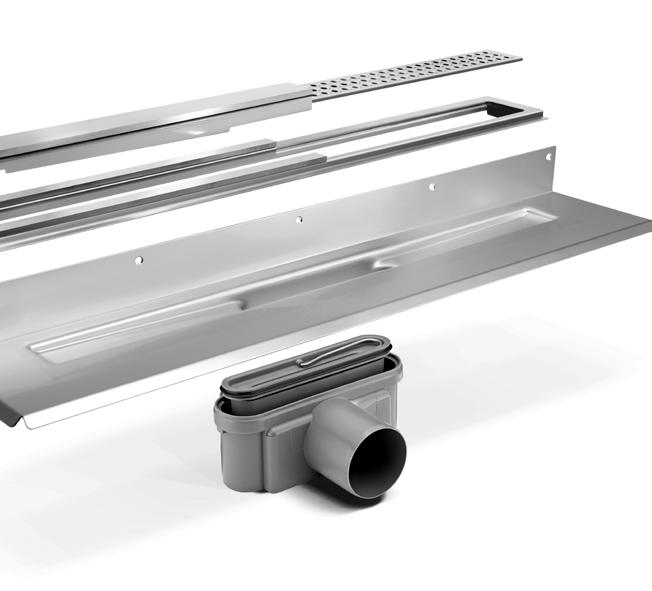

8 LATTIAKAIVOT 14 unidrain -lattiakaivo on toimiva ja turvallinen ratkaisu. 15 Järjestelmään kuuluu lattiakaivokaluste, viemärikaivo, kehys ja ritilä/paneeli. 4 OSAA 4. RITILÄ TAI PANEELI 3 KEHYS 2 LATTIAKAIVOKALUSTE 1. VIEMÄRIKAIVO Kaksi designmallistoamme, ClassicLine ja HighLine, edustavat molemmat puhdaslinjaista ja virtaviivaista muotoilua ja muodostavat lattiakaivon ylimmän, näkyvän osan. Näissä kahdessa mallistossa lattiakaivokaluste ja viemärikaivo asennetaan samalla tavoin. VA 2.42/19872

9 16 RAKENNE JA ASENNUS UNIDRAIN ASENNETAAN SEINÄÄ VASTEN. PYSTYSUORAT SEINÄLAIPAT KIINNITETÄÄN SEINÄÄN, JOLLOIN NE 17 YHDESSÄ VEDENERISTEEN KANSSA TAKAAVAT TÄYSIN VESITIIVIIN ASENNUKSEN. VAAKASUORAT LATTIALAIPAT TAKAAVAT VASTAAVASTI VESITIIVIIN LATTIALIITOKSEN. 1 TURVALLINEN LOPPUTULOS VEDENERISTE Kun unidrain-ratkaisu sijoitetaan seinää vasten, tilaan voidaan tehdä yksisuuntainen kaato perinteisen lattiakaivon monisuuntaisen kaadon sijasta. Tämä helpottaa oikean suuntauksen varmistamista ilman epätasaisuuksien ja virheellisen kaadon riskiä. 2 VAHVIKENAUHA VEDENERISTE VAHVIKENAUHA SEINÄLAIPPA Lopputuloksena lattiapinnasta tulee täysin tasainen. Näin pinnalle voidaan asentaa myös suurikokoisia laattoja, eikä niitä tarvitse leikata lattiakaivon ympäriltä. Lopputuloksena on vesitiivis ja turvallinen ratkaisu. LATTIALAIPPA 1. HELPPO JA TARKKA ASENNUS JA KIINNITYS Helppo ja vaivaton asennus sekä tarkka kiinnitys takaavat turvallisen asennusprosessin KIINNITYS VALUN AIKANA Lattiakaivokaluste kiinnitetään paikoilleen ennen valua, joten se ei pääse liikkumaan. Sijoittaminen seinän viereen pois työskentelytilasta helpottaa vedeneristeiden ja lattialämmön asentamista. KAIKILLE RAKENTEILLE unidrain on testattu ja hyväksytty kaikenlaisille märkätilojen lattiarakenteille raskaista betonirakenteista kevyisiin puurakenteisiin. Puurakenteiseen tai muuhun kevytrakenteiseen asennukseen suositellaan unidrain -asennussarjaa (ks. sivu 19). Kaikissa rakenteissa käytettyjen materiaalien ja rakennustapojen tulee olla märkätiloihin soveltuvia. Lataa vaiheittaiset asennusohjeet osoitteesta BETONI Valettu betoni vakaan eristekerroksen ja betoniperustan (tai muun soveltuvan massan) päällä. Siveltävä vedeneriste ja tiivistys- tai vahvikenauha. Laattalaasti. PUURAKENNE Lattialevy puisten lattiajuoksujen ja eristeiden päällä. Siveltävä vedeneriste ja tiivistys- tai vahvikenauha. Laattalaasti. VEDEN OIKEA SUUNTAUS ON HELPPO VARMISTAA 3. YKSISUUNTAISEN KAADON ANSIOSTA. Yksisuuntainen kaato helpottaa oikean suuntauksen varmistamista ilman epätasaisuuksien ja virheellisen kaadon riskiä. Laattojen alustasta tulee täysin suora ja tasainen. 4. VESITIIVIS LIITOS SEINÄN JA LATTIAN VÄLILLÄ Vedeneristeen limitys lattiakaivokalusteen lattia- ja seinälaippojen kanssa takaa vesitiiviit lattia- ja seinäliitokset. 5. LAATTOJEN HELPPO ASENNUS TÄYSIN TASAISELLE ALUSTALLE Yksisuuntainen kaato helpottaa laattojen asennusta entisestään myös suurikokoisten laattojen osalta. Laattoja ei enää tarvitse leikata viemärikaivon ympärille. 4 5

10 18 LATTIAKAIVOKALUSTE SEINÄ LATTIAKAIVOKALUSTE SEINÄ 19 Saatavana myös malli yli 20 mm paksuille seinälaatoille. Kysy lisää! Materiaali: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: Peitattu Vedeneriste: Siveltävä vedeneriste ja vahvikenauha Lattiarakenne: Kaikki Lattiapinnoite: Laatat ClassicLine HighLine ClassicLine HighLine ClassicLine HighLine ClassicLine HighLine Suihkunurkkaukseen, jossa on kolme kiinteää Suihkunurkkaukseen, jossa on avoin oikea sivu, Suihkunurkkaukseen, jossa on avoin vasen sivu, Voidaan asentaa vapaasti takaseinälle tai sivuseinille. seinää. Lattiakaivokalusteessa on kolme lasiseinä tai vastaava. Lattiakaivokalusteessa on lasiseinä tai vastaava. Lattiakaivokalusteessa on Lattiakaivokalusteessa on yksi seinäliitos ja kolme lattialaippaa. seinälaippaa ja yksi lattialaippa. kaksi seinälaippaa ja kaksi lattialaippaa. kaksi seinälaippaa ja kaksi lattialaippaa Seinälaippa Takaseinä/vasen/oikea Takaseinä/vasen Takaseinä/oikea Takaseinä Pituusmalli 700* 800* 900* 1000* 1200* 700* 800* 900* 1000* 1200* 700* 800* 900* 1000* 1200* 300* 600* 700* 800* 900* 1000* 1200* *Asennuspituus (L) 702 mm 802 mm 902 mm 1002 mm 1202 mm 757 mm 857 mm 957 mm 1057 mm 1257 mm 757 mm 857 mm 957 mm 1057 mm 1257 mm 432 mm 712 mm 812 mm 912 mm 1012 mm 1112 mm 1312 mm Kehys (R) 695 mm 795 mm 895 mm 995 mm 1195 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 315 mm 595 mm 695 mm 795 mm 895 mm 995 mm 1195 mm Keskiosa (C) 351 mm 401 mm 451 mm 501 mm 601 mm 351 mm 401 mm 451 mm 501 mm 601 mm 351 mm 401 mm 451 mm 501 mm 601 mm 216 mm 356 mm 406 mm 456 mm 506 mm 556 mm 656 mm Korkeus 17 mm 18 mm 19 mm 20 mm 22 mm 17 mm 18 mm 19 mm 20 mm 22 mm 17 mm 18 mm 19 mm 20 mm 22 mm 12 mm 16 mm 17 mm 18 mm 19 mm 20 mm 22 mm * (L) * (L) * (C) (C) (L) * (L) * (C) (C) (L) * (L)* (R) (R) (L) * (L) * (R) (R) (C) (C) (C) (C) HUOMAA! Kokonaisrakennekorkeus (ilman kehystä/ritilää) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattiakaivokalusteen vaakapintaan. HUOMAA! Kokonaisrakennekorkeus (ilman kehystä/ritilää) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattiakaivokalusteen vaakapintaan.

11 20 LATTIAKAIVOKALUSTE SEINÄ ASENNUSSARJA SEINÄ LATTIA 21 ASENNUSELEMENTTI SEINÄ Materiaali: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: Peitattu Vedeneriste: Siveltävä vedeneriste ja vahvikenauha Lattiarakenne: Kaikki Lattiapinnoite: Laatat vain ClassicLine vain ClassicLine ASENNUSSARJA 22 MM Viemärikaivo oikealla Voidaan asentaa vapaasti takaseinälle sivuseinien sijoituksesta riippumatta. Voidaan käyttää vain ClassicLine-kehyksen kanssa. Viemärikaivo vasemmalla Voidaan asentaa vapaasti takaseinälle sivuseinien sijoituksesta riippumatta. Voidaan käyttää vain ClassicLine-kehyksen kanssa. Sarja koostuu etu-, sivu- ja takaprofiileista, jotka asennetaan ruuveilla puukoolaukseen. Lattiakaivokaluste asetetaan profiiliin ja napsautetaan paikalleen. Asennussarjalla varmistat lattiakaivokalusteen oikean sijoituksen ja kiinnityksen puukoolausrakenteeseen. Sitä voi muotoilla etu- ja takaprofiilia leikkaamalla. Asennussarjaa on saatavilla myös 38 mm tasoituskerroksella varustettuihin puukoolausrakenteisiin Käyttö Linjalattiakaivo Linjalattiakaivo Linjalattiakaivo Seinä Linjalattiakaivo vapaasti asennettava Seinälaippa Takaseinä Takaseinä mm 1200 mm mm Pituusmalli 700* 800* 900* 1000* 1200* 700* 800* 900* 1000* 1200* Ruostumaton teräs / puu Ruostumaton teräs / puu Ruostumaton teräs / puu *Asennuspituus (L) Kehys (R) Keskiosa (C) 812 mm 912 mm 1012 mm 1112 mm 1312 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 406 mm 456 mm 506 mm 556 mm 656 mm 812 mm 912 mm 1012 mm 1112 mm 1312 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 406 mm 456 mm 506 mm 556 mm 656 mm Korkeus 28 mm 28 mm 28 mm 28 mm 28 mm 28 mm 28 mm 28 mm 28 mm 28 mm * (L) * (L) * 150 (L) * (L) * (R) (R) (C) (C) Unidrain ja ClassicLine-kehys/ritilä sekä asennussarja 22 mm seinä HUOMAA! Kokonaisrakennekorkeus (ilman kehystä/ritilää) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattiakaivokalusteen vaakapintaan.

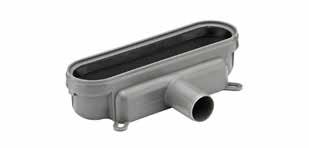

12 22 VIEMÄRIKAIVO VIEMÄRIKAIVO 23 MATALAMPI ASENNUSKORKEUS LUKITTUU KALUSTEESEEN Materiaali: Muovi (PP) Erittäin matala asennuskorkeus Erittäin matala asennuskorkeus Erittäin matala asennuskorkeus Erittäin matala asennuskorkeus Erittäin matala asennuskorkeus Erittäin matala asennuskorkeus: 52 mm Vaakakaivo Ø 32 mm Ei sis. hajulukkoa. Voidaan kääntää 180, jos viemäri on suunnattava taaksepäin. Vaakakaivo Ø 50 mm Sis. irrotettava hajulukko, joka on helppo puhdistaa. Hajulukolla on VA-hyväksyntä. Voidaan kääntää 180, jos viemäri on suunnattava taaksepäin. Pystykaivo Ø 50 mm Ei sis. hajulukkoa. Pystykaivo Ø 75 mm Ei sis. hajulukkoa. Erinomainen itsepuhdistuvuus. P-vesilukkoa voidaan käyttää joidenkin viemärikaivojen mukana toimitettavan irrotettavan vesilukon/hajulukon sijasta. Sopii erinomaisesti asennettavaksi usein käytettäviin suihkunurkkauksiin. Poistoputki Ø 32 mm Ø 50 mm Ø 50 mm Ø 75 mm Ø 75 mm Poistoputki Poiston suunta Vaakasuora Vaakasuora Pystysuora Pystysuora Vaakasuora Poiston suunta Kapasiteetti 0,4 l/s 0,6 l/s 1,7 l/s 2,5 l/s 1,7 l/s Kapasiteetti Vesilukko/hajulukko Ei sisälly Sisältyy (hajulukko) Ei sisälly Ei sisälly Vesilukko/hajulukko Sivuliitos Ei sisälly Ei sisälly Ei sisälly Ei sisälly Sivuliitos Sopii Kaluste , 1100, 3002, 3004, Kaluste , 1100, 3002, 3004, Kaluste , 1100, 3002, 3004, Kaluste , 1100, 3002, 3004, Viemärikaivo , , , Sopii : Ø Ø HUOMAA! Kokonaisrakennekorkeus (ilman laattoja) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattiakaivokalusteen vaakapintaan. (Ks. valitun lattiakaivokalusteen mitat s ). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan.

13 24 VIEMÄRIKAIVO VIEMÄRIKAIVO 25 Materiaali: Muovi (PP) Tiiviste: EPDM Vaakakaivo Ø 50 mm Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Voidaan kääntää 180 astetta, jos poistoputki on suunnattava taaksepäin. Vaakakaivo Ø 50 mm Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Voidaan kääntää 180, jos poistoputki on suunnattava oikealle tai vasemmalle Vaakakaivo Ø 75 mm Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Voidaan kääntää 180, jos poistoputki on suunnattava taaksepäin. Pystykaivo Ø 75 mm Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Poistoputki Ø 50 mm Ø 50 mm Ø 75 mm Ø 75 mm Poistoputki Poiston suunta Vaakasuora Vaakasuora Vaakasuora Pystysuora Poiston suunta Kapasiteetti 0,91 l/s 0,8 l/s 1,0 l/s 1,5 l/s Kapasiteetti Vesilukko Sisältyy Sisältyy Sisältyy Sisältyy Vesilukko Sivuliitos Ei sisälly Ei sisälly Ei sisälly Ei sisälly Sivuliitos Sopii Kaluste , 1100, 3002, 3004, Kaluste , 1100, 3002, 3004, Kaluste , 1100, 3002, 3004, Kaluste , 1100, 3002, 3004, Sopii : Ø Ø Ø Ø 50 Ø Ø HUOMAA! Kokonaisrakennekorkeus (ilman laattoja) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattiakaivokalusteen vaakapintaan. (Ks. valitun lattiakaivokalusteen mitat s ). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan.

14 26 VIEMÄRIKAIVO Vaakakaivo Ø 75 mm. Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Työnnä vesilukko kaivossa niin alas, että sivuliitosten aukot jäävät näkyviin.voidaan kääntää 180 astetta, jos poistoputki on suunnattava taaksepäin.sivuliitosten koko Ø40 mm. Kaivon mukana toimitetaan supistin Ø32 mm. Pystykaivo Ø 75 mm. Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Työnnä vesilukko kaivossa niin alas, että sivuliitosten aukot jäävät näkyviin. Voidaan kääntää 180 astetta, jos poistoputki on suunnattava taaksepäin. Sivuliitosten koko Ø40 mm. Kaivon mukana toimitetaan supistin Ø32 mm. Vaakakaivo Ø 75 mm. Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Työnnä vesilukko kaivossa niin alas, että sivuliitosten aukot jäävät näkyviin.voidaan kääntää 180 astetta, jos poistoputki on suunnattava taaksepäin. Sivuliitosten koko Ø32 mm. Poistoputki Ø 75 mm Ø 75 mm Ø 75 mm Poiston suunta Vaakasuora Pystysuora Vaakasuora Kapasiteetti 1,5 l/s 1,85 l/s 1,4 l/s Vesilukko Sisältyy 218 Sisältyy Sisältyy Sivuliitos 2 kpl Ø 40 mm (voidaan avata tarvittaessa) 2 kpl Ø 40 mm (voidaan avata tarvittaessa) 2 kpl Ø 32 mm (voidaan avata tarvittaessa) Sopii Kaluste , 1100, 3002, 3004, Kaluste , 1100, 3002, 3004, Kaluste , 1100, 3002, 3004, D32 54 D D D D D D HUOMAA! Kokonaisrakennekorkeus (ilman laattoja) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattiakaivokalusteen vaakapintaan. (Ks. valitun lattiakaivokalusteen mitat s. 1618). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan.

15 28 CLASSICLINE KEHYS SEINÄ CLASSICLINE RITILÄ 29 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Sisäosa: Synteettinen materiaali Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Paksuus: 3 mm kiinteä Classic Column Inca Square Stripe Anniversario Kehyksen korkeus (8, 10 tai 12 mm) määräytyy lattialaatan paksuuden mukaan. Kumitiiviste takaa tarkan istuvuuden lattiakaivokalusteeseen. Ritilä asetetaan upotetun reunuksen päälle, mikä varmistaa tarkan Ritilä asetetaan kehyksen upotetun reunuksen päälle, mikä varmistaa tarkan istuvuuden. istuvuuden.kehys on pakollinen, ja sillä on kaksi tehtävää: se tukee ritilää ja helpottaa laatoituksen Voidaan käyttää vain ClassicLine-kehyksen kanssa. tyylikästä viimeistelyä. Pituusmalli *Pituus (L) 300* 600* 700* 800* 900* 1000* 1200* 315 mm 595 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 300* 600* 700* 800* 900* 1000* 1200* 280 mm 560 mm 660 mm 760 mm 860 mm 960 mm 1160 mm Pituusmalli *Pituus (L) Sopii kalusteeseen 6 mm 8 mm 10 mm 12 mm , 1002, 1003, 1004, 1100, 5002, (L) Classic Column Inca Square Stripe Poikkileikkaus lattiakaivokalusteesta, jossa on kehys ja ritilä. *Kehyksen korkeus. 19* 80* Anniversario * (L) 51 Saatavana myös 6 mm ja 25 mm korkeana. Kysy lisää! HUOMAA! Kehyksen korkeus = laatan paksuus + noin 2 mm laattalaastille ja vedeneristeelle. *Kehyksen leveys = 19 mm sis. 2 mm:n vara seinälaipalle = 80 mm sis. 2 mm:n vara seinälaipalle

16 30 HIGHLINE KEHYS SEINÄ HIGHLINE PANEL 31 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Sisäosa: Synteettinen materiaali Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu PVD Korotussarja: Muovi (PE) KEHYS 1910 RUOSTUMATON TERÄS PANEL 1920 RUOSTUMATON TERÄS Kehys on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Sarja sisältää Panelin, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Kehyksen korkeus (10, 12, 15 tai 25 mm) määräytyy lattialaatan paksuuden mukaan. Panel-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Kumitiiviste takaa tarkan istuvuuden lattiakaivokalusteeseen. Asennetaan HighLine-kehyksen kanssa (ks. kehys s. 30). Pituusmalli 300* 700* 800* 900* 1000* 1200* 300* 700* 800* 900* 1000* 1200* Pituusmalli *Pituus (L) 315 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 253 mm 633 mm 733 mm 833 mm 933 mm 1133 mm *Pituus (L) 10 mm mm : 12 mm mm mm (L) 19* 8 76* (L) HUOMAA! Kehyksen korkeus = laatan paksuus + noin 2 mm laattalaastille ja vedeneristeelle. *Kehyksen leveys = 19 mm sis. 2 mm:n vara seinälaipalle = 80 mm sis. 2 mm:n vara seinälaipalle Korotussarja: K: 1, 2, 5, 15 mm Säädä Panelin korkeutta, kun lattialaatan paksuus on yli 10 mm. Asennetaan Panelin ja rungon väliin. Poikkileikkaus lattiakaivokalusteesta, jossa on kehys/ Panel-ratkaisu harjattua terästä.

17 32 HIGHLINE COLOUR SEINÄ HIGHLINE COLOUR SEINÄ 33 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu PVD Korotussarja: Muovi (PE) Muita pituuksia ja korkeuksia Colour-tuotteista saatavilla tilauksesta! Muita pituuksia ja korkeuksia Colour-tuotteista saatavilla tilauksesta! PANEL 1920 MESSINKI KEHYS 1915 MESSINKI PANEL 1920 KUPARI KEHYS 1916 KUPARI Sarja sisältää Panelin, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Panel-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Kehys on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Kehyksen korkeus 10 mm. Yksilöllinen kehysmalli, jossa 4 mm:n kiinteä pinta ruostumattomasta teräksestä. Kumitiiviste takaa tarkan istuvuuden lattiakaivokalusteeseen. Sarja sisältää Panelin, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Panel-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Kehys on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Kehyksen korkeus 10 mm. Yksilöllinen kehysmalli, jossa 4 mm:n kiinteä pinta ruostumattomasta teräksestä. Kumitiiviste takaa tarkan istuvuuden lattiakaivokalusteeseen. Pituusmalli 300* 700* 900* 300* 700* 900* 300* 700* 900* 300* 700* 900* Pituusmalli Paneelin pituus (L) 253 mm 633 mm 833 mm mm 633 mm 833 mm Paneelin pituus (L) Kehyksen pituus (L) mm 695 mm 895 mm mm 695 mm 895 mm Kehyksen pituus (L) 10 mm mm (L) (L) Korotussarja: K: 1, 2, 5, 15 mm Säädä Panelin korkeutta, kun lattialaatan paksuus on yli 10 mm. Asennetaan Panelin ja rungon väliin. Poikkileikkaus lattiakaivokalusteesta, jossa on kehys/ Panel-ratkaisu harjattua terästä. Poikkileikkaus lattiakaivokalusteesta, jossa on kehys/ Panel-ratkaisu harjattua terästä. Korotussarja: K: 1, 2, 5, 15 mm Säädä Panelin korkeutta, kun lattialaatan paksuus on yli 10 mm. Asennetaan Panelin ja rungon väliin.

18 34 HIGHLINE COLOUR SEINÄ HIGHLINE COLOUR SEINÄ 35 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu PVD Korotussarja: Muovi (PE) Muita pituuksia ja korkeuksia Colour-tuotteista saatavilla tilauksesta! Muita pituuksia ja korkeuksia Colour-tuotteista saatavilla tilauksesta! PANEL 1920 MUSTA KEHYS 1917 MUSTA PANEL 1920 KIILLOTETTU TERÄS KEHYS 1918 KIILLOTETTU TERÄS Sarja sisältää Panelin, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Panel-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Kehys on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Kehyksen korkeus 10 mm. Yksilöllinen kehysmalli, jossa 4 mm:n kiinteä pinta ruostumattomasta teräksestä. Kumitiiviste takaa tarkan istuvuuden lattiakaivokalusteeseen. Sarja sisältää Panelin, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Panel-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Kehys on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Kehyksen korkeus 10 mm. Yksilöllinen kehysmalli, jossa 4 mm:n kiinteä pinta ruostumattomasta teräksestä. Kumitiiviste takaa tarkan istuvuuden lattiakaivokalusteeseen. Pituusmalli 300* 700* 900* 300* 700* 900* 300* 700* 900* 300* 700* 900* Pituusmalli Paneelin pituus (L) 253 mm 633 mm 833 mm mm 633 mm 833 mm Paneelin pituus (L) Kehyksen pituus (L) mm 695 mm 895 mm mm 695 mm 895 mm Kehyksen pituus (L) 10 mm mm (L) (L) Korotussarja: K: 1, 2, 5, 15 mm Säädä Panelin korkeutta, kun lattialaatan paksuus on yli 10 mm. Asennetaan Panelin ja rungon väliin. Poikkileikkaus lattiakaivokalusteesta, jossa on kehys/ Panel-ratkaisu harjattua terästä. Poikkileikkaus lattiakaivokalusteesta, jossa on kehys/ Panel-ratkaisu harjattua terästä. Korotussarja: K: 1, 2, 5, 15 mm Säädä Panelin korkeutta, kun lattialaatan paksuus on yli 10 mm. Asennetaan Panelin ja rungon väliin.

19 36 HIGHLINE CASSETTE 37 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu PVD Korotussarja: Muovi (PE) Kehyksen kanssa 1940 CASSETTE Sarja sisältää Cassetten, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Saatavana korkeuksina 10, 12, 15 ja 25 mm (lattialaatan paksuuden mukaan). Cassette voidaan täyttää omalla materiaalilla, kuten yhteensopivalla lattialaatalla tai sementtimosaiikilla. Cassette-ratkaisu asetetaan suoraan lattiakaivokalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Asennetaan HighLine-kehyksen kanssa (ks. kehys s. 30). 300* 700* 800* 900* 1000* 1200* 253 mm 633 mm 733 mm 833 mm 933 mm 1133 mm 315 mm 695 mm 795 mm 895 mm 995 mm 1195 mm Pituusmalli Cassetten pituus (L) Kehyksen pituus mm 12 mm 15 mm 25 mm 37 (L) Poikkileikkaus lattiakaivokalusteesta, jossa on kehys/ Cassette-ratkaisu harjattua terästä. Korotussarja: K: 1, 2, 5, 15 mm Säädä Cassetten korkeutta, kun lattialaatan paksuus on yli 10 mm. Asennetaan Cassetten ja rungon väliin.

20 38 HIGHLINE CUSTOM 39 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Korotussarja: Muovi (PE) 1 6 mm Ilman kehystä Kehyksen kanssa ASENNUS HIGHLINE CUSTOM ESIMERKISSÄ 10 MM:N LAATAT 2 14 Runko 6 mm 6 mm 1950 CUSTOM Sarja sisältää Custom-laatoitusalustan, rungon, korotussarjan ja ruuvit. Sarja on koottava ennen asennusta. Customin päälle kiinnitetään omaa materiaalia, kuten lattialaattaa. Custom-ratkaisu asetetaan suoraan kalusteeseen. Rungon muoto pitää sen tarkasti paikallaan. Voidaan asentaa HighLine-kehyksen kanssa tai ilman (ks. kehys s. 30). Sarja sisältää 6 mm:n paksuisen mallipalan, jota voidaan käyttää mitta-apuna asennettaessa ilman kehystä. Custom-ratkaisu koostuu rungosta ja laatoitusalustasta. Rungon muoto takaa tarkan istuvuuden kalusteen sisään. Runko ja alusta ruuvataan yhteen, minkä jälkeen siihen voidaan kiinnittää omat laatat. Toimitukseen sisältyvällä korotussarjalla voidaan säätää alustan korkeutta. 1. Laatat leikataan oikeaan mittaan, jotta alustan laattojen ja muiden laattojen väliin jää vähintään 6 mm:n rako. 3 6 Korotuspala Ulkonema 14 Custom-laatoitusalusta 2. Custom-runko ja -alusta alhaalta katsottuina. Pituusmalli 300* 600* 700* 800* 900* 1000* 1200* Customin pituus (L) 253 mm 533 mm 633 mm 733 mm 833 mm 933 mm 1133 mm Kehyksen pituus 315 mm 595 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 3. ALUSTAN PÄÄT Alustaan kiinnitetään omat laatat siten, että ulkonema on enintään 20 mm (riippuu laattojen korkeudesta ja tyypistä, tässä tapauksessa ulkonema on 14 mm). PITKITTÄISLEIKKAUS Custom Panel (5 mm) Liima (1 mm) Laatta (10 mm) ALUSTAN PITKÄT SIVUT Alustaan kiinnitetään omat laatat siten, että ulkonema on enintään 10 mm (riippuu laattojen korkeudesta ja tyypistä, tässä tapauksessa ulkonema on 6 mm) Ulkonema 6 37 Liimasuositus Korotuspala (L) Poikkileikkaus viemärikaivosta, jossa kehys ja Custom. Valmistaja Tuote Bostik Maxibond Maxibond X-TREME Clearbond Danalim Montage Ekstra 292 POIKKILEIKKAUS Laatta (10 mm) Laattalaasti (3 mm) 6 43 Laattalaasti Laatta 6 Henkel Turbo t}ack 291 Pattex no more nails Laatta Novatech Tec7 Trans7 Liima Tuotteet esitellään sattumanvaraisessa järjestyksessä. Korotussarja: K: 1, 2, 5, 15 mm Säädä Custom-laatoitusalustan korkeutta, jos sen päällä olevatlaatat eivät ole samanpaksuisia kuin lattian muut laatat. Asennetaan laatoitusalustan ja laatan väliin. Poikkileikkaus viemärikaivosta, jossa on Custom mutta ei kehystä. Ilman kehystä: Ilmarako lattialaatan ja Customin välissä on 6 mm.

21 MITTATILAUSJÄRJESTELMÄT (MODUULI 1100) MITTATILAUSJÄRJESTELMÄT (MODUULI 1100) Moduuli 1100 on mittatilausjärjestelmä, joka valmistetaan asiakkaan tarpeiden mukaan. Moduuli 1100:n ansiosta unidrain -lattiakaivoja voidaan valmistaa pitkinä kokonaisuuksina ja esimerkiksi useille seinille yhtenäisenä ratkaisuna. Moduulijärjestelmä voi olla useiden metrien pituinen, joten se sopii ihanteellisesti laitoksiin, pukutiloihin ja suuriin kylpytiloihin. 41 Viemärikaivot, kehykset ja ritilät valitaan vakiovalikoimasta. Mittatilaustuotteen seinälaippa on koko matkalta yhtenäinen, mikä lisää turvallisuutta ja helpottaa asennusta. Korkean kapasiteetin ja matalan rakennekorkeuden saavuttamiseksi järjestelmässä käytetään useita viemärikaivoja. A: Ritilä tai paneeli B: Kehys C: Flex-kehys D: Lattiakaivokaluste E: Viemärikaivo A D B C E Mittatilausjärjestelmä hitsataan yhdeksi kappaleeksi ennen toimitusta! C A B A B C D D E E Sisäkulma Ulkokulma RATKAISUESIMERKKEJÄ Flex-kehyksellinen moduuli Näin saat päätyihin seinälaipat myös silloin, kun tilan pituus poikkeaa Unidrainin vakiomitoista. Ylijäävä tila täytetään sivuilta Flex-kehyksellä. Kaksi moduulia ilman Flex-kehystä Mittatilaustuotteessa kehykset voidaan sijoittaa myös päät vastakkain. VOIT ITSE SUUNNITELLA MITTATILAUSJÄRJESTELMÄSI Syötä kylpyhuoneesi mitat, valitse ClassicLine- tai HighLine-ratkaisu ja oikea viemärikaivo. Saat piirustukset, josta näet suunnitelmasi tarkat mitat ja osat. Lähetä laskelma meille, niin laadimme tarjouksen sen perusteella. Kaksi moduulia, joissa on kulma ja Flex-kehys Jos suihkuja on usealla seinällä, kaivo voidaan toteuttaa yhtenäisenä myös nurkkien yli. Kaksi moduulia, joissa on Flex-kehys Flex-kehysten avulla mitoitus saadaan toteutettua juuri tilan vaatimalla tavalla.

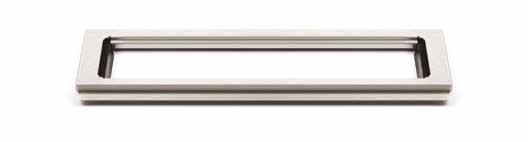

22 42 FLEX-KEHYKSET 43 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Flex-kehykset asennetaan yhdessä lattialaattojen kanssa! A: Flex-kehykset päätyihin tai keskelle B: Flex-kehykset sisäkulmaan C: Flex-kehykset ulkokulmaan ClassicLine HighLine FLEX-KEHYS Flex-kehyksillä jatketaan lattiakaivon näkyvää pituutta. Ne voidaan asentaa laattalaastia käyttäen kehyksen päihin tai kahden kaivon väliin. Flex-kehysten ansiosta vältetään laattapalojen leikkaaminen täytekohtiin. Flex-kehyksiä voidaan käyttää: - vakiomalliston kaivoissa kaivojen päihin tai kahden kaivon väliin - mittatilausjärjestelmissä Käyttö Malli Korkeus Linjalattiakaivo ClassicLine K 8 mm K 10 mm K 12 mm Linjalattiakaivo HighLine K 10, 12, 15, 25 mm. Pituus : : : : : : : : 10 mm mm mm mm mm mm 70 mm A mm mm mm mm mm Kulma B Kulma C

23 44 VAPAASTI ASENNETTAVA JÄRJESTELMÄ 45 LATTIAKAIVOKALUSTE LATTIA VAPAASTI ASENNETTAVA JÄRJESTELMÄ Esittely Seinälaipattomille sivuille tulee jättää tietty vähimmäisetäisyys seinästä. Seinää vasten sijoitettavaksi lattiakaivokalusteeksi suositellaan sarjaa 1000 (ks. sivu 18). Materiaali: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: Peitattu Vedeneriste: Siveltävä vedeneriste ja vahvikenauha Lattiarakenne: Kaikki Lattiapinnoite: Laatat ClassicLine HighLine ClassicLine HighLine Asennetaan keskelle lattiaa (toinen reuna kiinni seinään). Lattiakaivokalusteessa on yksi seinäliitos ja kolme lattialaippaa. Sis. neljä valutukea ( mm). Ks. kehykset s. 46 Asennetaan keskelle lattiaa (ei kiinni seiniin). Lattiakaivokalusteessa on neljä lattialaippaa. Sis. neljä valutukea ( mm). Ks. kehykset s Vasen tai oikea (voidaan kääntää 180 ) 700* 900* 757 mm 957 mm 351 mm 451 mm 17 mm 19 mm 695 mm 895 mm Ei seinälaippaa 300* 700* 800* 900* 1000* 1200* 432 mm 812 mm 912 mm 1012 mm 1112 mm 1312 mm 216 mm 406 mm 456 mm 506 mm 556 mm 656 mm 12 mm 17 mm 18 mm 19 mm 20 mm 22 mm 315 mm 695 mm 795 mm 895 mm 995 mm 1195mm Seinälaippa Pituusmalli Pituus (L) Keskiosa (C) Korkeus Kehys (R) : : (L) (R) (C) (C) (L) (R) HUOMAA! Kokonaisrakennekorkeus (ilman kehystä/ritilää) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattiakaivokalusteen vaakapintaan.

24 46 VAPAASTI ASENNETTAVA JÄRJESTELMÄ VAPAASTI ASENNETTAVA JÄRJESTELMÄ 47 CLASSICLINE KEHYS LATTIA HIGHLINE KEHYS LATTIA Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Sisäosa: Synteettinen materiaali 3500 CLASSICLINE 3910 HIGHLINE Kehyksen korkeus (8, 10 tai 12 mm) määräytyy lattialaatan paksuuden mukaan. Kumitiivisteen ansiosta kehys pysyy napakasti kalusteessa. Ritilä asetetaan upotetun reunuksen päälle, mikä varmistaa tarkan istuvuuden. Kehys on pakollinen, ja sillä on kaksi tehtävää: se tukee ritilää ja helpottaa laatoituksen tyylikästä viimeistelyä. Ritilä voidaan valita kuudesta tyylikkäästä mallista (ks. sivu 29) Kehys on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Kehyksen korkeus (10, 12, 15 tai 25 mm) määräytyy lattialaatan paksuuden mukaan. Kumitiiviste takaa tarkan istuvuuden lattiakaivokalusteeseen. Kehyksen kanssa voidaan käyttää paneeleja Panel, Cassette tai Custom (ks. sivut 37-39). Pituusmalli 300* 700* 800* 900* 1000* 1200* 300* 700* 800* 900* 1000* 1200* Pituusmalli Pituus (L) 315 mm 695 mm 795 mm 895 mm 995 mm 1195 mm 315 mm 695 mm 795 mm 895 mm 995 mm 1195 mm Pituus (L) Sopii kalusteeseen , , , , Sopii kalusteeseen 8 mm mm 10 mm mm 12 mm mm mm (L) (L) HUOMAA! Kehyksen korkeus = laatan paksuus + noin 2 mm laattalaastille ja vedeneristeelle. HUOMAA! Kehyksen korkeus = laatan paksuus + noin 2 mm laattalaastille ja vedeneristeelle. Ilman kehystä: Ilmarako paneelin ja lattialaatan välissä on 6 mm.

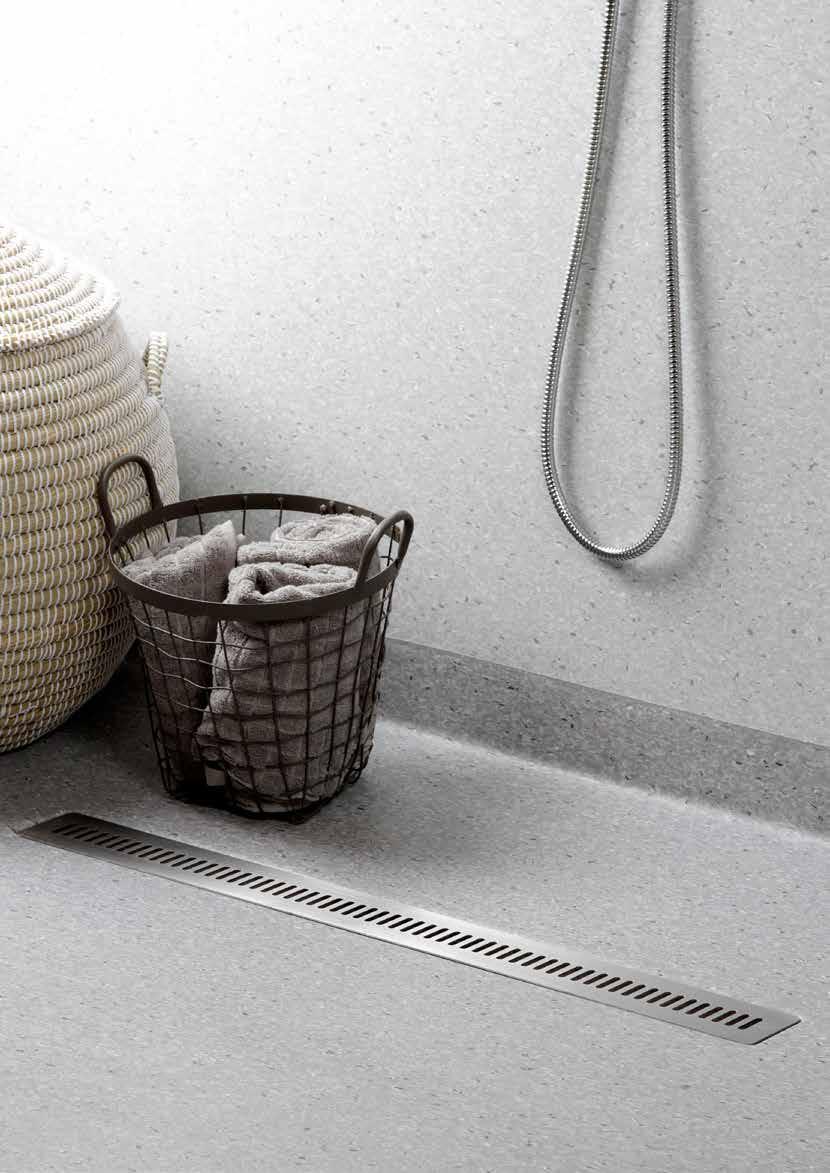

25 48 VAPAASTI ASENNETTAVA MUOVIMATTOJÄRJESTELMÄ 49 LATTIA UNIDRAIN MUOVIMATOLLE MUOVIMATTOSETTI 4004 VALUTUET ASENNUSSARJA MUOVIMATTO Koostuu 4 puuprofiilista, jotka kiinnitetään ruuveilla puukoolaukseen. Lattiakaivokaluste Muovimattosetti koostuu magneettisesta kalusteesta, kehyksestä ja ritilästä. Asennetaan keskelle lattiaa (ei kiinni seiniin) Neljä valutukea ( mm) betoniasennuksille. asetetaan profiiliin ja napsautetaan paikalleen. Asennussarjalla varmistat lattiakaivokalusteen oikean sijoituksen ja kiinnityksen puukoolausrakenteeseen. Pituutta voi mukauttaa puuprofiilia leikkaamalla. Ei laippaa Ei laippaa Ei laippaa Seinälaippa 700* 800* 900* 1000* Mitat Malli 750 mm 850 mm 950 mm 1050 mm *Pituus (L) 685 mm 785 mm 885 mm 985 mm Ritilä (R) 375 mm 425 mm 475 mm 525 mm Keskiosa (C) 24 mm 25 mm 26 mm 27 mm Korkeus (R) 153 (C) (L) Plan/Plan/Draufsicht Tehokas ja turvallinen ratkaisu Helppo ja nopea asentaa Ritilä kiinnitetään magneeteilla ilman näkyviä ruuveja tai kiinnityksiä Tunnetut unidrain -osat ja -asennustekniikat Kaikki osat yhdessä pakkauksessa HUOMAA! (L) Kokonaisrakennekorkeus (ilman kehystä/ritilää) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattiakaivokalusteen vaakapintaan.

26 50 TEKNISET LISÄVARUSTEET TEKNISET LISÄVARUSTEET 51 NUKKASIHTI VESILUKKO VESILUKKO HAJULUKKO Helpottaa lattiakaivon säännöllistä huoltoa. Estää vesilukon tukkeutumisen. Sopii viemärikaivoihin: / / / / / / / / Täyttää kapasiteetti- ja itsepuhdistusvaatimukset standardin EN 1253 mukaan (yleinen lattiakaivoja koskeva eurooppalainen standardi) ja on VA-hyväksytty.Vesilukko voidaan irrottaa helposti viemärikaivosta kiinnityskoukulla, purkaa osiin ja puhdistaa. Sopii vanhoihin viemärikaivoihin: / / / / / Täyttää kapasiteetti- ja itsepuhdistusvaatimukset standardin EN 1253 mukaan (yleinen lattiakaivoja koskeva eurooppalainen standardi) ja on VA-hyväksytty. Vesilukko voidaan irrottaa helposti viemärikaivosta kiinnityskoukulla, purkaa osiin ja puhdistaa. Sopii viemärikaivoihin: / / / / Mekaaninen hajulukko, joka aukeaa veden painosta ja pysyy suljettuna, kun vettä ei valu kaivoon. Hajulukko voidaan irrottaa ja puhdistaa. Hajulukolla on VA-hyväksyntä. Käyttö Linjalattiakaivo Linjalattiakaivo Linjalattiakaivo Linjalattiakaivo Käyttö Malli Malli Materiaali Ruostumaton teräs Muovi (PP) Muovi (PP) Muovi (PP) Materiaali Pinta Harjattu Pinta Tiiviste TPE TPE TPE Tiiviste

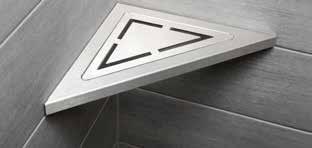

27 52 TEKNISET LISÄVARUSTEET CLASSICLINE-SAIPPUATELINE 53 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu TIIVISKANSI KOUKKU 1850 KULMA 2850 Tiiviskansi, jolla voidaan tarvittaessa sulkea linjalattiakaivo. Koukulla nostetaan vesilukko viemärikaivosta. Voidaan käyttää linja- ja kulmamalleissa. Saippuateline, jossa ritilä ja asennussarja. Voidaan liimata laattasaumaan tai kiinnittää ruuveilla. Vain kulma-asennukseen. Käyttö Linjalattiakaivo Kulma/linja Seinä/liimakiinnity s Seinä/ruuvikiinnitys Seinä/liimakiinnitys Seinä/ruuvikiinnitys Käyttökonde Malli * 300* 200* 200* Pituusmalli Materiaali Muovi (PP) Muovi/teräs 315 mm 315 mm 288/204 mm 288/204 mm *Pituus (P) Pinta Tiiviste TPE Classic : Column : Anniversario : 288 Classic Classic Column Column Anniversario Anniversario

28 54 55 KULMALATTIAKAIVO ON HUOMAAMATON RATKAISU KULMA AHTAISIIN KYLPYHUONEISIIN JA KODINHOITOHUONEISIIN. LATTIAKAIVO ON HUOMATTAVASTI PIENEMPI KUIN MUUT MARKKINOIDEN VASTAAVAT MALLIT. LATTIAKAIVON SIJOITTAMINEN KULMAAN TAI SEINÄN VIEREEN TEKEE SUIHKUNURKASTA TILAVAN. EN 1253 EN 1253 (Eurooppalainen lattiakaivostandardi) MK 7.21/1699 (Materiaalin ja rakenteen hyväksyntä) VA.2.42/19872 (Tekninen hyväksyntä) KULMA

29 56 LATTIAKAIVOKALUSTE KULMA SEINÄ 57 KULMA Materiaali: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: Peitattu Vedeneriste: Siveltävä vedeneriste ja vahvikenauha Lattiarakenne: Kaikki Lattiapinnoite: Laatat KULMA ClassicLine HighLine KULMA 2011 ASENNUSSARJA KULMAAN 22 MM Lattiakaivokalusteessa on kaksi seinälaippaa ja yksi lattialaippa Sarja koostuu etu-, sivu- ja takaprofiileista, jotka asennetaan ruuveilla puukoolaukseen. Lattiakaivokaluste asetetaan profiiliin ja napsautetaan paikalleen. Asennussarjalla varmistat lattiakaivokalusteen oikean sijoituksen ja kiinnityksen puukoolausrakenteeseen. Sitä voi mukauttaa etu- ja takaprofiilia leikkaamalla. Asennussarjaa on saatavilla myös 38mm tasoituskerroksella varustettuihin puukoolausrakenteisiin. Kaksi takaseinää 200 P1: 377/P2: 267 mm 270/193 mm Kulmalattiakaivo Seinä 200 mm Ruostumaton teräs / puu Peitattu/puu Seinälaippa Pituusmalli Pituus (L) Kehys (R) L2 / 267 mm 193 L2 / 267 mm L1 / 377 mm 196 HUOMAA! Kokonaisrakennekorkeus (ilman kehystä/ritilää) = ks. viemärikaivojen tekniset piirustukset sivuilla 57

30 58 VIEMÄRIKAIVO KULMA VIEMÄRIKAIVO KULMA 59 Materiaali: Muovi (PP) Tiiviste: EPDM KULMA Erittäin matala asennuskorkeus Erittäin matala asennuskorkeus Erittäin matala asennuskorkeus KULMA KULMA KULMA KULMA KULMA KULMA KULMA Vaakakaivo Ø 50 mm Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Voidaan kääntää kaikkiin suuntiin, mikä saattaa helpottaa putkivetoa. Vaakakaivo Ø 75 mm Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Voidaan kääntää kaikkiin suuntiin, mikä saattaa helpottaa putkivetoa. Pystykaivo Ø 75 mm Sis. vesilukon (voidaan purkaa osiin ja puhdistaa). Vaakakaivo Ø 32 mm Ei sis. hajulukkoa. Voidaan kääntää kaikkiin suuntiin, mikä saattaa helpottaa putkivetoa. Vaakakaivo Ø 32 mm Sis. irrotettava hajulukko, joka on helppo puhdistaa. Hajulukko voidaan irrottaa ja puhdistaa. Voidaan kääntää kaikkiin suuntiin, mikä saattaa helpottaa putkivetoa. Hajulukolla on VA-hyväksyntä. Vaakakaivo Ø 50 mm Sis. irrotettava hajulukko, joka on helppo puhdistaa. Hajulukko voidaan irrottaa ja puhdistaa. Voidaan kääntää kaikkiin suuntiin, mikä saattaa helpottaa putkivetoa. Hajulukolla on VA-hyväksyntä. Poistoputki Ø 50 mm Ø 75 mm Ø 75 mm Ø 32 mm Ø 32 mm Ø 50 mm Poistoputki Poiston suunta Vaakasuora Vaakasuora Pystysuora Vaakasuora Vaakasuora Vaakasuora Poiston suunta Kapasiteetti 0,8 l/s 0,9 l/s 1,0 l/s 0,5 l/s 0,4 l/s 0,5 l/s Kapasiteetti Vesilukko Sisältyy Sisältyy Sisältyy Ei sisälly Sisältyy (hajulukko) Sisältyy (hajulukko) Vesilukko Sivuliitos Ei sisälly Ei sisälly Ei sisälly Ei sisälly Ei sisälly Ei sisälly Sivuliitos Sopii Kaluste Kaluste Kaluste Kaluste Kaluste Kaluste Sopii D D Ø Ø Ø D205 Ø D Ø 32 Ø D D128 Ø Ø Ø Ø HUOMAA! (Ks. valitun lattiakaivokalusteen mitat s. 56). Ilmoitettu rakennekorkeus saattaa vaihdella 3 mm valmistustoleranssien mukaan.

31 60 HIGHLINE KULMA CLASSICLINE KULMA 61 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Korotussarja: Muovi (POM) Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Paksuus: 3 mm kiinteä KULMA Ilman kehystä Kehyksen kanssa KULMA Classic Column Anniversario HIGHLINE KULMA CUSTOM HIGHLINE KULMA KULMA 2500 KULMA 2600 Kehyksen korkeus (8, 10 tai 12 mm) määräytyy Custom-paneeli viimeistellään kiinnittämällä siihen lattialaattaa. Paneeli seisoo rungon muodon ansiosta tiiviisti kalusteessa. Kehys on suunniteltu korostamaan lattiakaivon yksilöllistä muotoilua. Kehyksen korkeus (10, 12, 15 tai 25 mm) määräytyy lattialaatan paksuuden mukaan. lattialaatan paksuuden mukaan. Kumitiivisteen ansiosta kehys pysyy napakasti kalusteessa. Kehys on pakollinen, ja sillä on kaksi tehtävää: se tukee ritilää ja helpottaa laatoituksen tyylikästä Ritilä asetetaan kehyksen upotetun reunuksen päälle, mikä varmistaa tarkan istuvuuden. Voidaan käyttää vain ClassicLine-kehyksen kanssa. viimeistelyä. Käyttö Kulmalattiakaivo Kulmalattiakaivo Kulmalattiakaivo Käyttö Kulmalattiakaivo Käyttö Malli Custom Panel kehyksen kanssa 200* Pituusmalli 200* Pituusmalli Pituusmalli P1: 270/P2: 193 mm *Pituus (L) 191 mm *Pituus (L) Korkeus mm 12 mm 15 mm 25 mm mm Classic mm Column mm Anniversario Huomaa: Huomaa, että kaluste tulee asentaa 6 mm muuta lattiapintaa alemmas, jotta Custom-ratkaisuun kiinnitettävät laatat tulevat samalle tasolle ympäröivän lattian laattojen kanssa. Poikkileikkaus lattiakaivokalusteesta, jossa on kehys ja Panel harjatusta teräksestä H HUOMAA! Kehyksen korkeus = laatan paksuus + noin 2 mm laattalaastille ja vedeneristeelle.

32 62 TEKNISET LISÄVARUSTEET KULMA TEKNISET LISÄVARUSTEET KULMA 63 KULMA KULMA NUKKASIHTI VESILUKKO HAJULUKKO KOROTUSKAPPALE Asetetaan lattiakaivokalusteen ja viemärikaivon Helpottaa lattiakaivon säännöllistä huoltoa. Estää vesilukon tukkeutumisen. Täyttää kapasiteetti- ja itsepuhdistusvaatimukset standardin EN 1253 mukaan (yleinen lattiakaivoja koskeva eurooppalainen standardi) ja on VA-hyväksytty. Voidaan irrottaa helposti viemärikaivosta kiinnityskoukulla, purkaa osiin ja puhdistaa. Mekaaninen hajulukko, joka aukeaa veden painosta ja pysyy suljettuna, kun vettä ei valu kaivoon. Hajulukko voidaan irrottaa ja puhdistaa. Hajulukolla on VA-hyväksyntä. väliin. Korotuskappaleen avulla voidaan korottaa liian alhaalla olevaa viemärikaivoa. 1 kpl Ø 40 mm sivuliitos (voidaan avata tarvittaessa) Ei voida yhdistää vesilukkoon Käyttö Kulmalattiakaivo Kulmalattiakaivo Kulmalattiakaivo Kulmalattiakaivo Käyttö Malli K 95 mm Malli Materiaali Ruostumaton teräs Muovi (PP) Muovi (PP) Muovi (PP) Materiaali Pinta Harjattu Pinta Tiiviste TPE TPE EPDM Tiiviste

33 Patentoitu järjestelmä: Kattava ratkaisu kylpyhuoneeseen - Ei näkyviä kiinnityksiä tai ruuveja GLASSLINE - Linjalattiakaivo kiinteänä osana rakennetta - Helppo asentaa lattialämmityksen yhteyteen - Kolmelta sivulta teräslaipoilla suojattu - Lasipinnassa on Cleantec-käsittely, joka helpottaa - Nopea ja helppo asentaa puhtaanapitoa - Sisäänrakennettu kaato GLASSLINE

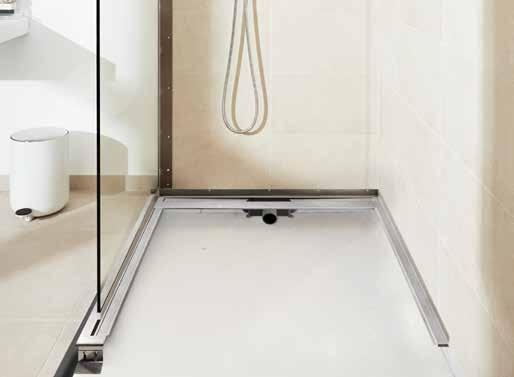

34 66 ASENNUSPERIAATE 67 SHOWERLINE JA GLASSLINE GLASSLINE Vahvikenauha Vedeneriste GLASSLINE Vahvikenauha Seinäprofiili ShowerLine Vahvikenauha ShowerLine Vahvikenauha Vedeneriste RAKENNE KAKSI MALLIA ShowerLine-mallista on kaksi versiota: ShowerLine ja ShowerLine Flex. ASENNUSPERIAATE Unidrainin patentoitua laipparakennetta käytetään myös suihkuseinien asennuksessa, mikä tekee GlassLinesta kaikkien aikojen vahvimman ja vesitiiveimmän asennustavan suihkunurkkauksille. HYVÄ TIETÄÄ Laatat peittävät alleen kiinnikkeet. Lopputulos on minimalistisen tyylikäs. ShowerLine on kehittynyt malli alkuperäisestä lattiakaivokalusteesta. Tässä kaksi kiskoa on hitsattu päistä kiinni lattiakaivokalusteeseen: Toinen pää kiinnitetään sivuseinään ja toiseen kiinnitetään suihkuseinä. ShowerLine Flex on irrallinen suihkuseinän kiinnitysmoduuli, joka ruuvataan kiinni vakiomalliseen lattiakaivokalusteeseen. SHOWERLINE HYVÄ TIETÄÄ Voidaan yhdistää ClassicLineja HighLine-malleihin Lattiakaivokaluste on osa kiinteää moduulia. Yhdistetään viemärikaivoon, kehykseen, ritilään tai paneeliin ja suihkuseinään vakiovalikoimasta SHOWERLINE FLEX HYVÄ TIETÄÄ Voidaan yhdistää ClassicLine- ja HighLine-malleihin Yhdistetään lattiakaivokalusteeseen, viemärikaivoon, kehykseen, ritilään tai paneeliin ja suihkuseinään vakiovalikoimasta ShowerLine / ShowerLine Flex kiinnitetään seinään ja valetaan kiinni lattiaan. Shower Linessa on sisäänrakennettu kahden prosentin kaato, joka helpottaa valua ja vähentää virheellisen kaadon riskiä. Toimitukseen sisältyvä seinäprofiili ruuvataan kiinni takaseinään. Suihkuseinä asennetaan profiiliin ja kiinnitetään ShowerLine- tai ShowerLine Flex -kiskoon. Seinäja lattialaipat takaavat täysin vesitiiviin asennuksen, ja laatat kätkevät tyylikkäästi alleen vankan ja turvallisen rakenteen. Suihkuseinä on kiinnitetty tukevasti seinään ja lattiaan, joten se ei pääse löystymään ajan myötä. Toimitukseen sisältyy kaksi laatoitusta helpottavaa puumallia lasiseinien seinä- ja lattia-asennusta varten. Toimitukseen sisältyy myös ruuvisetti, valutuet ja betoniraappa.

35 68 SHOWERLINE SHOWERLINE 69 Materiaali: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: Peitattu Vedeneriste: Siveltävä vedeneriste ja vahvikenauha Lattiarakenne: Betoni/puu Lattiapinnoite: Laatat GLASSLINE ClassicLine HighLine ClassicLine HighLine GLASSLINE SHOWERLINE 5002 OIKEAKÄTINEN SUIHKUSEINÄ SHOWERLINE 5003 VASENKÄTINEN SUIHKUSEINÄ ShowerLinessa on sisäinen kaato, minkä ansiosta suihkunurkkauksen lattia kallistuu oikeat kaksi prosenttia ShowerLinessa on sisäinen kaato, minkä ansiosta suihkunurkkauksen lattia kallistuu oikeat kaksi prosenttia kohti lattiakaivoa. kohti lattiakaivoa. Laipat kehystävät suihkusyvennystä kolmelta sivulta, mikä parantaa märkätilan turvallisuutta. Laipat kehystävät suihkusyvennystä kolmelta sivulta, mikä parantaa märkätilan turvallisuutta. Suihkuseinä asennetaan kiinteän moduulin kiskoon, mikä ehkäisee löystymistä myöhemmin. Suihkuseinä asennetaan kiinteän moduulin kiskoon, mikä ehkäisee löystymistä myöhemmin. Voidaan yhdistää: viemärikaivoon, kehykseen, ritilään tai paneeliin ja suihkuseinään. Voidaan yhdistää: viemärikaivoon, kehykseen, ritilään tai paneeliin ja suihkuseinään. ShowerLine Pituusmalli 800* 900* 1000* 800* 900* 1000* ShowerLine Pituusmalli *Asennusmitat ShowerLine (A) 863 mm 963 mm 1063 mm 863 mm 963 mm 1063 mm *Asennusmitat ShowerLine (A) Suihkuseinä (B) 800 mm 900 mm 1000 mm 1200 mm 800 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 800 mm 900 mm 1000 mm 1200 mm 800 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm Suihkuseinä (B) *Asennusmitat ShowerLine (D) 901 mm 1001 mm 1101 mm 1301 mm 901 mm 1001 mm 1101 mm 1301 mm 1001 mm 1101 mm 1301 mm 901 mm 1001 mm 1101 mm 1301 mm 901 mm 1001 mm 1101 mm 1301 mm 1001 mm 1101 mm 1301 mm *Asennusmitat ShowerLine (D) Kehys (R) 795 mm 895 mm 995 mm 795 mm 895 mm 995 mm Kehys (R) Kaato 19 mm 19 mm 19 mm 19 mm 19 mm 19 mm Kaato Keskiosa (C) 401 mm 451 mm 501 mm 401 mm 451 mm 501 mm Keskiosa (C) Korkeus 18 mm 19 mm 20 mm 18 mm 19 mm 20 mm Korkeus * * 4,5 54 (A) 801, 901, Glas lasi (B) (R) (C) (D) H=19 19 Suihkuseinä, viemärikaivo, kehys ja ritilä tai paneeli eivät sisälly toimitukseen Kaato (Fald) (Fald) (Kaato) 14 3 Tiiviste Pakning 11 mm HUOMAA! Kokonaisrakennekorkeus (ilman kehystä/ritilää) = viemärikaivon korkeus +. = etäisyys viemärikaivon yläreunasta lattialaipan yläreunaan tai laatan alareunaan.

36 70 SHOWERLINE FLEX GLASSLINE SUIHKUALUSTA 71 Materiaali: 1,5 mm:n ruostumaton teräs (AISI 304) Pinta: Peitattu Vedeneriste: Siveltävä vedeneriste ja vahvikenauha Lattiarakenne: Betoni/puu Lattiapinnoite: Laatat Materiaali: 8 mm:n turvalasi Pinnassa liukumisenestokuviointi GLASSLINE ClassicLine HighLine GLASSLINE SHOWERLINE FLEX 5000 GLASSLINE SUIHKUALUSTA STRIPE Voidaan yhdistää lattiakaivokalusteisiin 1002/1003/1004 kaikissa pituuksissa. Muunneltavassa moduulissa on sisäinen kaato, minkä ansiosta suihkunurkkauksen lattia kallistuu oikeat kaksi prosenttia kohti lattiakaivoa. Laipat kehystävät suihkusyvennystä kahdelta sivulta, mikä parantaa märkätilan turvallisuutta. Suihkuseinä asennetaan ShowerLine Flex -kiskoon, mikä ehkäisee löystymistä myöhemmin. Voidaan yhdistää: lattiakaivokalusteeseen, viemärikaivoon, kehykseen, ritilään/paneeliin, suihkuseinään. Suihkualusta on valmistettu ruostumattomasta teräksestä ja turvalasista. Allas on koristeltu liukumista estävällä raitakuviolla, joka vastaa GlassLine-suihkuseinän kuviointia. Suihkualusta asennetaan suuren laatan tavoin ja se sopii ShowerLine-mitoitukseen. Sen ansiosta lattia kallistuu oikeat kaksi prosenttia kohti lattiakaivoa. Malli 900* 1000* 1200* 800* Pituusmalli Suihkuseinän syvyys 900 mm 1000 mm 1200 mm Asennuspituus (L) *Asennussyvyys (S): 998 mm 1098 mm 1298 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm Suihkuseinä (D1) Kaato: (F) mm 913 mm 1113 mm 813 mm 913 mm 1113 mm 813 mm 913 mm 1113 mm Suihkualusta (D2) mm 10.5 mm 10.5 mm Korkeus Lattiakaivokaluste, viemärikaivo, Afløbsarmatur, kehys ja udløbshus, ritilä tai paneeli ramme eivät og rist/panel bestilles sisälly toimitukseen. separat! 4, / 895 /995 (L) Brusevæg (900, 1000, 1200) suihkuseinä (900, 1000, 1200) (D) 10 Glas lasi (D2) (D1) F Pakning Tiiviste 1 mm

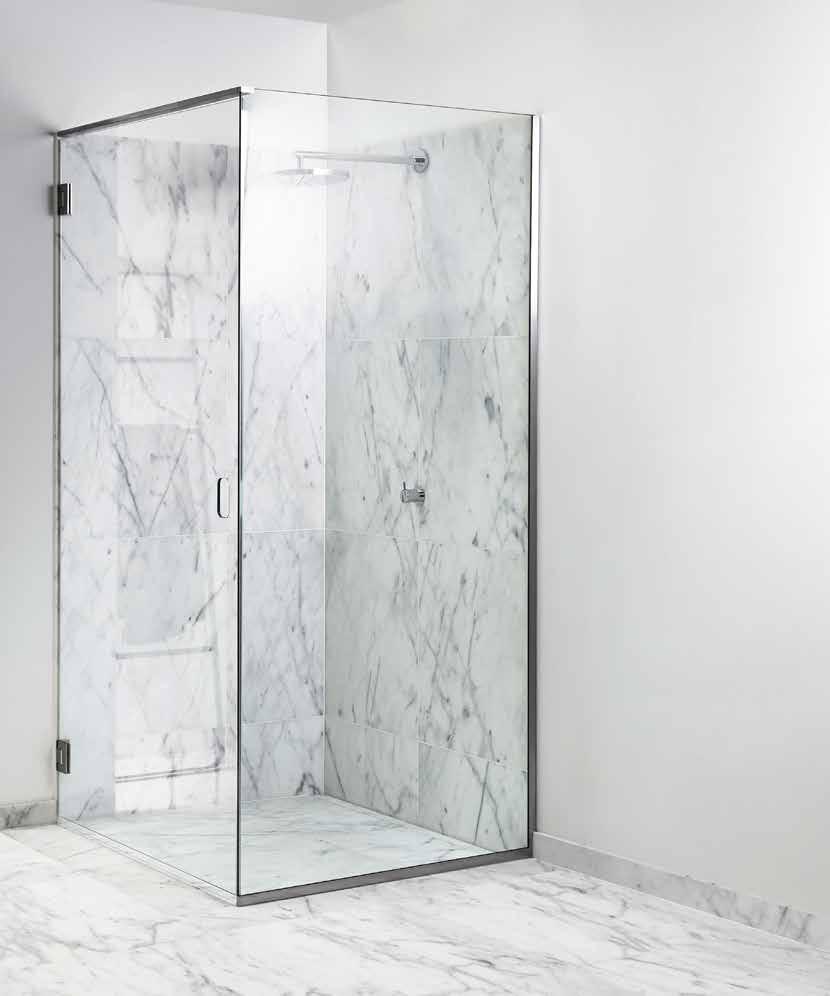

37 72 GLASSLINE SUIHKUSEINÄ GLASSLINE SUIHKUSEINÄ 73 Materiaali: Ruostumaton teräs (AISI 304) 10 mm:n turvalasi. Koriste: Silkkipainatus Stripe Column Semi Mat Stripe Column Semi Mat Transparent GLASSLINE Tr GLASSLINE GLASSLINE OIKEAKÄTISET SUIHKUSEINÄT VASENKÄTISET SUIHKUSEINÄT SUIHKUSEINÄ 10 mm:n turvalasi Lasin sisäpinnalla on Cleantec-nanoteknologiakäsittely, joka hylkii vettä, ehkäisee kalkkikerrostumia ja helpottaa puhdistusta. Ulkopinnalla koristeena silkkipainatus. Ruuvit tai kiinnikkeet eivät näy valmiissa lopputuloksessa. 10 mm:n turvalasi Lasin sisäpinnalla on Cleantec-nanoteknologiakäsittely, joka hylkii vettä, ehkäisee kalkkikerrostumia ja helpottaa puhdistusta. Ulkopinnalla koristeena silkkipainatus. Ruuvit tai kiinnikkeet eivät näy valmiissa lopputuloksessa. 10 mm:n turvalasi Lasipinnassa on molemmilla puolilla Cleantec-nanoteknologiakäsittely, joten suihkuseinä voidaan asentaa oikealle tai vasemmalle. Ruuvit tai kiinnikkeet eivät näy valmiissa lopputuloksessa. Muotoilu Stripe Column Semi Mat Stripe Column Semi Mat Malli: Transparent Malli 900* 1000* 1200* 900* 1000* 1200* 900* 1000* 1200* 900* 1000* 1200* 900* 1000* 1200* 900* 1000* 1200* 800* 900* 1000* 1200* Syvyys (S) 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 900 mm 1000 mm 1200 mm 800 mm 900 mm 1000 mm 1200 mm *Asennusmitat 1002 mm 1102 mm 1302 mm 1002 mm 1102 mm 1302 mm 1002 mm 1102 mm 1302 mm 1002 mm 1102 mm 1302 mm 1002 mm 1102 mm 1302 mm 1002 mm 1102 mm 1302 mm 902 mm 1002 mm 1102 mm 1302 mm Korkeus 2104 mm 2104 mm 2104 mm 2104 mm 2104 mm 2104 mm 2104 mm Paino, sis. pakkausmateriaalit: 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg 55 kg 65 kg 79,5 kg 50 kg 55 kg 65 kg 79,5 kg D: , , Stripe Column Random Stripe Column Semi Mat Transparent Column Random Stripe Column Random Stripe 2104 Stripe Column Random (Se øvrige mål s. 49, 50) Stripe Column Stripe Stripe Random Column Column Transparent Semi Random Mat Random Transparent Transparent (D: 900, 1000, 1200) (D: 900, 1000, 1200) (D: 900, 1000, 1200) (D: 900, 1000, 1200) 58 (D: 900, 1000, 1200) (D: 900, (D: 1000, 900, 1000, 1200) 1200) 58

38 74 GLASSLINE SUIHKUOVI 75 Materiaali: 8 mm:n turvalasi, ruostumaton teräs GLASSLINE GLASSLINE SUIHKUOVI Suihkuovi on sovitettu Unidrain GlassLine -suihkuseinään korkeus- ja leveyssuunnassa. Käytettävä yhdessä Unidrain-yläkiskon kanssa. Laatan paksuudet sis. laattalaasti: 812 mm. Lasipinnassa on molemmilla puolilla Cleantec-nanoteknologiakäsittely. Toimitus sisältää 2 saranaa ja tiivistelistan. Transparent 800* 900* 1000* 776 mm 876 mm 976 mm 2023 mm Semi Mat 800* 900* 1000* 776 mm 876 mm 976 mm 2023 mm Muotoilu Malli *Leveys Korkeus GlassLine GlassLine yläkisko topstang 200 GlassLine yläkisko GlassLine topstang GlassLine suihkuseinä brusevæg 5 Transparent Semi Mat 200 Suihkuovi Brusedøren asennetaan flugter suihkuseinän med stålprofilen teräsprofiilin på tasolle. GlassLine brusevægen 776/ 876/ 976 (Lasimitat ilman kiinnikkeitä)

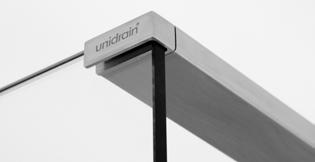

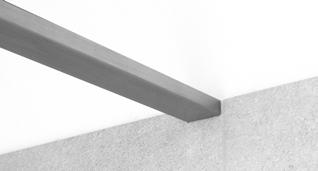

39 76 GLASSLINE YLÄKISKOT GLASSLINE YLÄKISKOT 77 Materiaali: Ruostumaton teräs (AISI 304) Materiaali: Ruostumaton teräs (AISI 304) 10 mm:n float-turvalasi GLASSLINE GLASSLINE YLÄKISKO 5310 TERÄS YLÄKISKO 5320 LASI Suihkuseinän viimeistelyyn. Yläkiskoa suositellaan 1200 mm:n tai sitä suurempien suihkuseinien vakauttamiseen. Yläkiskosta on saatavilla yksi pituus ja se voidaan katkaista suihkunurkkaan sopivaksi. Suihkuseinän viimeistelyyn. Yläkiskoa suositellaan 1200 mm:n tai sitä suurempien suihkuseinien vakauttamiseen. Käyttö Suihkuseinän vakauttaminen Suihkuseinän vakauttaminen Suihkuseinän vakauttaminen Suihkuseinän vakauttaminen Käyttö Sopii Oikeakätiset suihkuseinät Vasenkätiset suihkuseinät Oikeakätiset suihkuseinät Vasenkätiset suihkuseinät Sopii Materiaali Harjattu teräs Harjattu teräs Harjattu teräs / lasi Harjattu teräs / lasi Materiaali Sopii pituusmalliin Sopii pituusmalliin Leveys 40 mm 40 mm 40 mm 40 mm 40 mm 40 mm 40 mm 40 mm 40 mm 40 mm 40 mm 40 mm Leveys Korkeus 15 mm 15 mm 15 mm 15 mm 15 mm 15 mm 15 mm 15 mm 15 mm 15 mm 15 mm 15 mm Korkeus / 800 / 900 / 1000 / / 800 / 900 / 1000 /

40 MATLINE 78 Tyylikästä tanskalaista muotoilua Joustavan kehyksen korkeutta voidaan säätää lattialaat 79 Vähentää lian kulkeutumista asuntoon tojen paksuuden mukaan Helppo puhdistaa UV-valon- ja kemikaalinkestävät nylonharjat kestävät Liitetään suoraan lattiakaivoon tavallisessa käytössä useita vuosia. Harjat suoristuvat helposti käytön jälkeen MATLINE

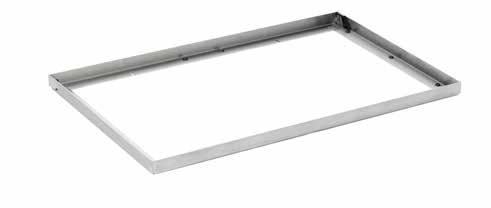

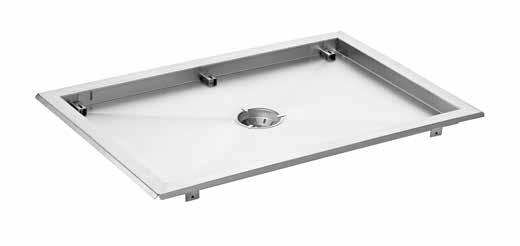

41 MATLINE - ÄLYKÄS VALINTA MATLINE 4 OSAA MATLINE 1. MATTO 2. KEHYS 3. KALUSTE 4. ROSKASIHTI VALUTUET (LISÄVARUSTE) MatLine soveltuu kaikenlaisiin rakennuksiin, ja sen osat ovat: matto, kehys, roskasihti ja kaluste. Maton käsittelyä helpottaa mukana toimitettava koukku. Matto lukittuu nostettaessa automaattisesti yläasentoon. Matto on ympäröivän lattian tasossa, ja sitä ympäröi kapea teräskehys, joka on harjattua ruostumatonta terästä. Maton alla on roskasihti, johon pikkukivet ja sora kertyvät. Alimmaisena on lattia-allas, joka valetaan lattiaan. Lisävarusteena saatavat valutuet helpottavat valua.

42 82 MATLINE 83 Materiaali: Ruostumaton teräs (AISI 304) Pinta: Harjattu Sisäosa: Synteettinen materiaali MATLINE-JÄRJESTELMÄ VALUTUET MATLINE MatLine-järjestelmään sisältyy kaluste, kehys, roskasihti ja matto, jossa on valmiiksi asennetut nylonharjakset. Toimitukseen sisältyy myös nostokoukku. MatLine toimitetaan rakennusvaiheiden mukaisesti kahdessa pakkauksessa. Ensin asennetaan kaluste ja sen jälkeen kehys ja matto. Huom! Viemärikaivo ja hajulukko tilattava erikseen. Lisävarusteena on saatavilla 4 kpl valutukia, joita voidaan käyttää apuna asennusprosessissa. MATLINE Matto x 800 mm 619 x 918 mm laatan paksuus: 8-25 mm Lisävarusteet MatLine mm Käyttö Pituusmalli Mitat/kehys Mitat/kaluste Korkeus 799 Pohjoismaisessa ilmastossa lumi, loska, sade ja kura ovat tyypillisiä sääolosuhteita suuren osan vuodesta. Kodin pitäminen siistinä voi olla haastavaa, kun lapset ja aikuiset viettävät aktiivista elämää. Unidrainin MatLine on toimiva ja tyylikäs ratkaisu arjen haasteisiin. MatLine on älykäs viemäriputkistoon liitettävä kuramatto, joka johtaa järjestelmään kertyvän veden ja lian pois Ø

43 84 MATLINE LISÄVARUSTEET VIEMÄRI MATLINE 85 Materiaali: Muovi (PP) Tiiviste: EPDM MATLINE NAILONHARJAKSET SARJA, 11 KPL KUMIPROFIILI SARJA, 11 KPL TERÄSPANEELI MATLINE MATLINE HAJULUKKO MATLINE Nylonharjakset vaihdetaan muutaman vuoden välein. Alkuperäiset harjakset on helppo vaihtaa ja irrallisia nylonharjaksia on saatavilla tilauksesta. Alkuperäiset harjakset on helppo vaihtaa ja irrallisia kumiprofiililistoja on saatavilla tilauksesta. Toimitukseen sisältyvä MatLineteräspaneeli on helppo vaihtaa. Vaakakaivo Ø 75 mm Voidaan kääntää kaikkiin suuntiin, mikä saattaa helpottaa putkivetoa. Pystykaivo Ø 75 mm Kaasutiivis hajulukko aukeaa silloin, kun vettä valuu sen sisään, mutta ei päästä viemärin hajuja koskaan lävitseen. Hajulukko voidaan irrottaa ja puhdistaa. Käyttö varaosa varaosa varaosa MatLine-viemäri MatLine-viemäri MatLine Käyttö Pituusmalli Ø 75 mm Ø 75 mm Ø 75 mm Poistoputki Mitat P: 774 P: x 32 x 25 Vaakasuora Pystysuora Pystysuora Poiston suunta Materiaali Nylon (PA) / polypropeeni (PP) EPDM Ruostumaton teräs (AISI 304) Ei sisälly Ei sisälly Vesilukko Ei sisälly Ei sisälly Sivuliitos , Sopii Ø Ø Ø 75

44 86 87 Uusi Unidrain ReFrame-mallisto on ylellinen tuotesarja kylpyhuoneeseen. Minimalistinen, skandinaavinen design toimii täydellisessä harmoniassa muiden Unidrain-tuotteiden kanssa. Olemme suunnitelleet tutut esineet uudelleen ja lisänneet niihin innovatiivisia ominaisuuksia, jotka helpottavat arkea. Tarjoamme viisi värivaihtoehtoa, joita voit yhdistellä muihin metallipintoihin. Reframing the existing. REFRAME

45 88 89 REFRAME REFRAME

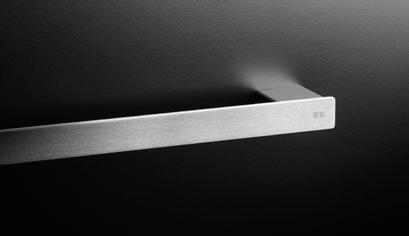

46 90 REFRAME COLLECTION REFRAME COLLECTION 91 PYYHETANKO PYYHEKOUKUT, 2 KPL PYYHEKOUKKUJEN ASENNUSLEVYT, 2 KPL SUIHKUHYLLY JA SUIHKULASTA VARA-WC-PAPERIRULLAN PIDIKE WC-PAPERIRULLAN PIDIKE Suihkuhylly integroidulla REFRAME Pyyhetanko huomaamattomalla kiinnityksellä. Ruuvit sisältyvät pakkaukseen. Kahden pyyhekoukun pakkaus. Voidaan asentaa ruuveilla tai liimaamalla asennuslevyä käyttäen. Ruuvit sisältyvät pakkaukseen. Asennuslevyt, joiden avulla pyyhekoukut voidaan ruuvaamisen sijasta kiinnittää liimalla. suihkulastalla. Hylly vahvaa ruostumatonta terästä. Urat johtavat veden pois hyllystä. Liukumista estävä kuviointi. Huomaamaton magneettikiinnitys suihkulastalle. Pidike vara-wc-paperirullalle. Kumiosa keskittää rullan pystyyn sisäosan koosta riippumatta ja pitää sen paikoillaan. Wc-paperirullan pidike. Magneettiosa pitää paperirullan paikoillaan ja optimoi kitkan. REFRAME Käyttökohde Kylpyhuonetarvike Kylpyhuonetarvike Varaosa Kylpyhuonetarvike Kylpyhuonetarvike Kylpyhuonetarvike Mitat H 25 x D 50 x L 605 mm H 40 x D 15 x L 13 mm L 22 x H 30 mm L 350 x D 85 x H 187mm H 191 x D 70 x L 20 x Ø 60 mm H 25 x D 74 x L 191 mm Materiaali Ruostumaton teräs Ruostumaton teräs Ruostumaton teräs Ruostumaton teräs, silikoni, magneetti Ruostumaton teräs, muovi, kumi Ruostumaton teräs, muovi, magneetti Harjattu teräs Kiillotettu teräs Messinki Kupari Musta

47 92 REFRAME COLLECTION REFRAME COLLECTION 93 WC-HARJA, SEISOVA WC-HARJA, SEINÄKIINNITYS WC-HARJAN SISÄSÄILIÖ (VARAOSA) WC-HARJAN HARJASPÄÄ (VARAOSA) REFRAME Sisäsäiliön muovikaulus estää lian kulkeutumisen ulko- ja sisäsäiliön väliin. Sisäsäiliön kahva mahdollistaa tyhjentämisen koskematta käsin säiliöön. Harjassa on anti-drip-ominaisuus, joka vähentää pisarointia. Sisäsäiliön muovikaulus estää lian kulkeutumisen ulko- ja sisäsäiliön väliin. Sisäsäiliön kahva mahdollistaa tyhjentämisen koskematta käsin säiliöön. Harjassa on anti-drip-ominaisuus, joka vähentää pisarointia. Säiliön sisäosa (varaosa). Sopii sekä seisovaan että seinäkiinnitteiseen wc-harjaan. Varaosa. Sopii sekä seisovaan että seinäkiinnitteiseen wc-harjaan. REFRAME Käyttökohde Kylpyhuonetarvike Kylpyhuonetarvike Varaosa Varaosa Käyttökohde Mitat H 422 x Ø 89 mm H 416 x Ø 89 mm H 270 x Ø 89 mm L 89 x Ø 68 mm Mitat Materiaali Ruostumaton teräs, muovi Ruostumaton teräs, muovi Muovi, silikoni Muovi, nylon Materiaali Harjattu teräs Kiillotettu teräs Messinki Kupari Musta
