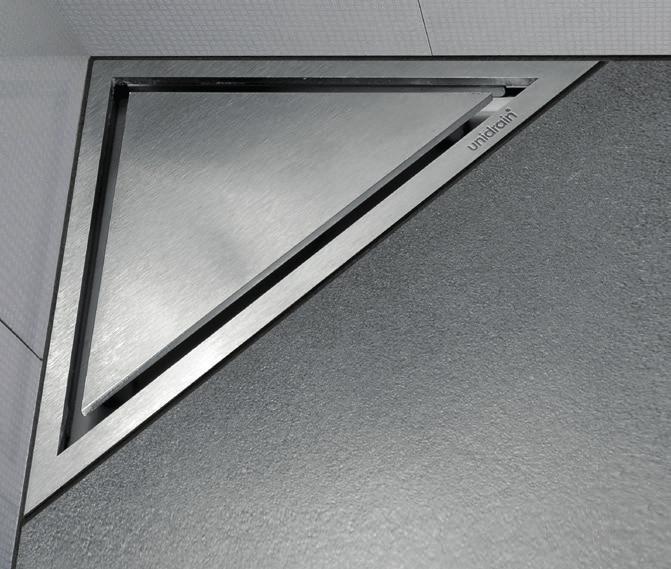

1 tuotetieto 1 tuotetieto toukokuu 2017 RT tuotetieto RT CAD/BIM 1 (6) Talo Talo 90 X SfB G24, G25 Hoito- ja huoltokoodi Unidrain linjalattiakaivot, kulmalattiakaivot ja älykäs kuramatto Unidrain Oy Unidrainin tarina alkoi tanskalaisen arkkitehdin, Claus Dyren, innovaatiosta. Siitä asti Unidrain-tuotteita on kehitetty samalla päämäärällä: tuotteet ovat ehdottoman turvallisia, ratkaisevat asiakkaan ongelmia ja edustavat tinkimätöntä skandinaavista designia. Unidrainin lattiakaivokaluste on ruostumatonta terästä ja koko kaluste laippoineen valmistetaan yhtenä palana. aipat ovat noin 5 cm korkeat, ja ne takaavat, ettei lattiakaivon vesi pääse lähellekään vettä kestämättömiä taustarakenteita. aippojen ansiosta unidrain voidaan asentaa aivan seinän viereen. Käytännössä lattiakaivokaluste kiinnitetään seinään, vedeneriste limitetään lattia- ja seinälaippojen kanssa ja lopuksi tila laatoitetaan. Patentoidut laipat tekevät unidrainista maailman turvallisimman lattiakaivon. Unidrain linjalattiakaivo Ritilä tai paneeli saatavilla useita erilaisia ritilöitä tai paneeleita, mukaan lukien laatoitettava paneeli Unidrain kulmalattiakaivo Kehys Classicine-kehys ritilöille tai Highine-kehys paneeleille. attiakaivokaluste saatavilla vakiopituuksina, sekä nurkka-asennuksiin että keskelle seinää tai lattiaa. Siveltävä vedeneriste limitetään lattia- ja seinälaippojen kanssa. Sertifioitu yleisimpien vesieristeiden kanssa. Viemärikaivo saatavilla eri korkeuksia, putkikokoja, sivuliitoksilla tai ilman AN/Grano Oy/Rakennustieto Oy/Rakennustieto Oy Oy Rakennustietosäätiö RakennustietosäätiöRTS RTS Tämän Tämänkortin kortinasiatiedoista asiatiedoistavastaa vastaatoimeksiantaja. toimeksiantaja.

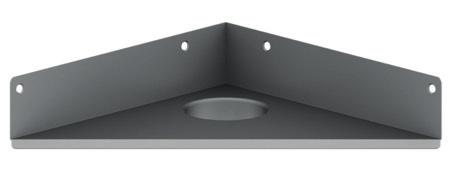

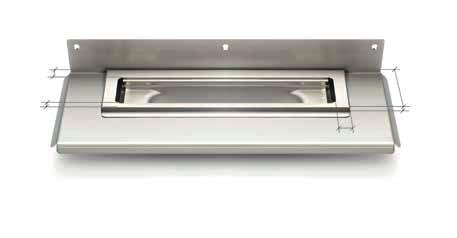

2 tuotetieto 2 UNIDRAIN-ATTIAKAIVOJÄRJESTEMÄ Unidrain-lattiakaivo koostuu neljästä osasta: lattiakaivokaluste viemärikaivo kehys ritilä/paneeli attiakaivokaluste valmistetaan yhtenä palana 1,5 mm:n ruostumattomasta teräksestä (AISI 304). ATTIAKAIVOKAUSTEET Unidrain-lattiakaivokalusteita on saatavilla sekä nurkka-asennuksiin että keskelle seinää tai lattiaa asennettavaksi. Tuotteita suunnitellessa on otettava huomioon lattiakaivokalusteen asennuspituus. Patentoidun laipparakenteen vuoksi lattiakaivokaluste on aina leveämpi kuin näkyviin jäävä ritilä/paneeli. attiakaivokalusteesta on saatavilla vakiopituudet 700, 0, 900, 1000 ja 1200 mm. (Kalusteista 1004 ja 3004 myös pituusmalli 300). inja 1001 inja 1002 Malli VI-numero Asennuspituus,, mm Kehys, R, mm Keskiosa, C, mm Korkeus, H, mm inja 1003 inja 1004* * saatavana myös kaluste, jossa viemärikaivon liitos oikeassa tai vasemassa reunassa. Malli VI-numero Asennuspituus,, mm Kehys, R, mm Keskiosa, C, mm Korkeus, H, mm C R R25 R C inja 3002 inja 3004 R Malli VI-numero Asennuspituus,, mm Kehys, R, mm Keskiosa, C, mm Korkeus, H, mm H 208 Malli 200 VI-numero Asennuspituus, 1, mm 377 Asennuspituus, 2, mm 267 Kehys, R, mm 270/193 Kulma / 267 mm 270 mm 1 / 377 mm 2 / 267 mm Valmistamme tuotteita myös tilauksesta mittojen mukaan. Mittatilaustuotteet soveltuvat erityisesti julkisiin tiloihin ja suuriin kylpyhuoneisiin. Voit suunnitella itse mittatilausjärjestelmän osoitteessa

3 tuotetieto 3 Vaakakaivo ø mm Kapasiteetti 1,0 l/s D Pystykaivo ø mm Kapasiteetti 1,5 l/s VI nro VI nro Vaakakaivo ø mm Kapasiteetti 1,5 l/s Pystykaivo ø mm Kapasiteetti 1,85 l/s VI nro ø VI nro Vaakakaivo ø mm Kapasiteetti 0,9 l/s D Vaakakaivo ø mm Kapasiteetti 0,8 l/s ø 90 D VI nro VI nro Vaakakaivo ø 32 mm Kuivakaivo (ei vesilukkoa) Kapasiteetti 0,4 l/s D Vaakakaivo ø mm Sisältää hajulukon Kapasiteetti 0,6 l/s D VI nro VI nro Pystykaivo ø mm Kuivakaivo (ei vesilukkoa) Kapasiteetti 2,5 l/s 96 Kulma vaakakaivo ø mm Kapasiteetti 0,9 l/s ø VI nro VI nro Kulma pystykaivo ø mm Kapasiteetti 1,0 l/s Kulma vaakakaivo ø mm Kapasiteetti 0,9 l/s ø VI nro VI nro Kulma vaakakaivo ø 32 mm Kuivakaivo (ei vesilukkoa) Kapasiteetti 0,5 l/s D32 D 51 Kulma vaakakaivo ø 32 mm Sisältää hajulukon Kapasiteetti 0,4 l/s Kulma vaakakaivo ø mm Sisältää hajulukon Kapasiteetti 0,4 l/s ø ø VI nro VI nro VI nro

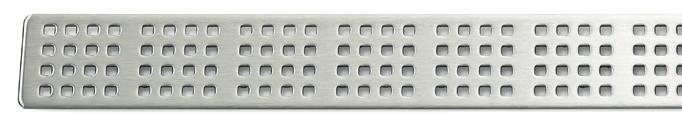

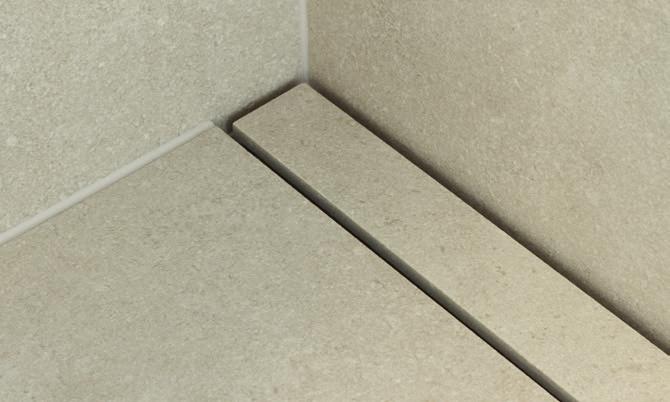

4 tuotetieto 4 CASSIC INE KEHYKSET JA RITIÄT Classicine-malliston kehyksiä ja ritilöitä on saatavana samoissa vakiopituuksissa kuin lattiakaivokalusteita: 300,700,0,900,1000 ja 1200 mm. Valittavissa olevat kehyksen korkeudet ovat 8, 10 ja 12 mm. Korkeus valitaan lattialaatan korkeuden mukaan. (Huom! aastivara n. 2 mm). Katso VI-numerot tuoteselosteista tai Classic Column Inca H Square H 137 H* 2 Stripe Poikkileikkaus viemärikalusteesta, jossa on kehys ja ritilä. *Kehyksen korkeus. Anniversario Classic Anniversario Column HIGHINE-KEHYKSET JA PANEEIT Highine-malliston kehyksiä ja paneeleita on saatavilla samoissa vakiopituuksissa kuin lattiakaivokalusteita. Valittavissa olevat kehyksen korkeudet ovat 10, 12, 15 ja 25 mm. aatoitettu Custom-paneeli voidaan toteuttaa myös ilman kehystä. HIGHINE PANE HIGHINE CUSTOM HIGHINE CASSETTE Tyylikäs paneeli ruostumattomasta teräksestä. injalattiakaivoon saatavilla myös uutuusvärit Copper, Brass ja Black sekä huurrettu lasi. Teräksinen laatoitusalusta, johon kiinnitetään lattialaattaa. Vesi poistuu paneelin ympärille jätettävistä raoista ja lopputulos on erittäin huomaamaton. Kasettimallinen paneeli, joka voidaan täyttää esimerkiksi sementtimosaiikilla, luonnonkivillä tai lattialaatalla. Poikkileikkaus lattiakaivokalusteesta, jossa on Custom, mutta ei kehystä. Ilman kehystä: Ilmarako lattialaatan ja Customin välissä on 6 mm. Poikkileikkaus lattiakaivokalusteesta, jossa on kehys ja Panel harjatusta teräksestä.

5 tuotetieto 5 MATINE umi, loska, sade ja kura ovat tyypillisiä haasteita suomalaisissa eteisissä ja kodinhoitohuoneissa. Unidrain Matine on käytännöllinen ja tyylikäs ratkaisu näihin ongelmiin. Matine liitetään viemäriputkistoon, joka johtaa veden ja lian pois Roskasihti ja erikoisvesilukko Kaluste Kehys Matto Viemärikaivo ø110 D D195 D D ø108 Matto Kehys Kaluste 78 Vaakakaivo Pystykaivo Roskasihti Viemärikaivo Säätöjalat Erikoisvesilukko Teräspaneeli Kaluste, kehys ja matto Valutuet Matine viemärikaivo vaaka mm Matine viemärikaivo pysty mm Erikoisvesilukko VI-numero

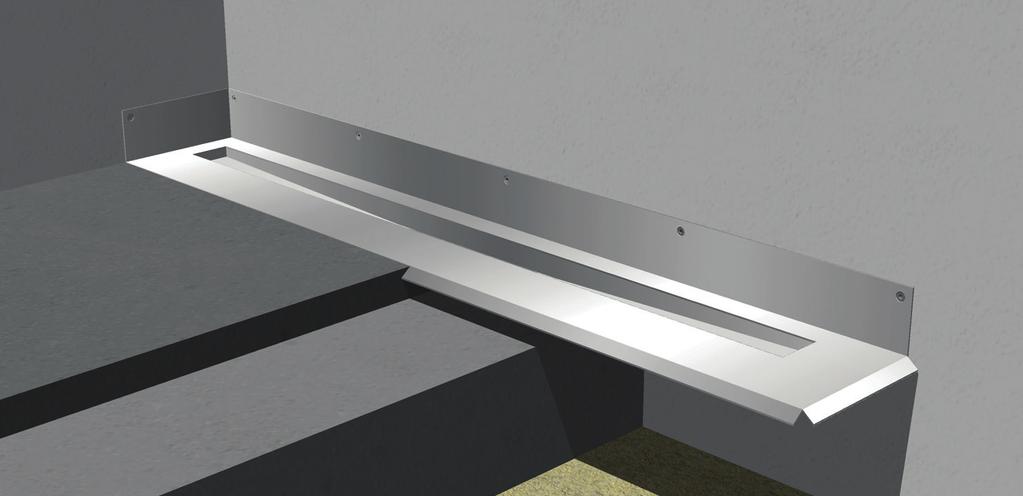

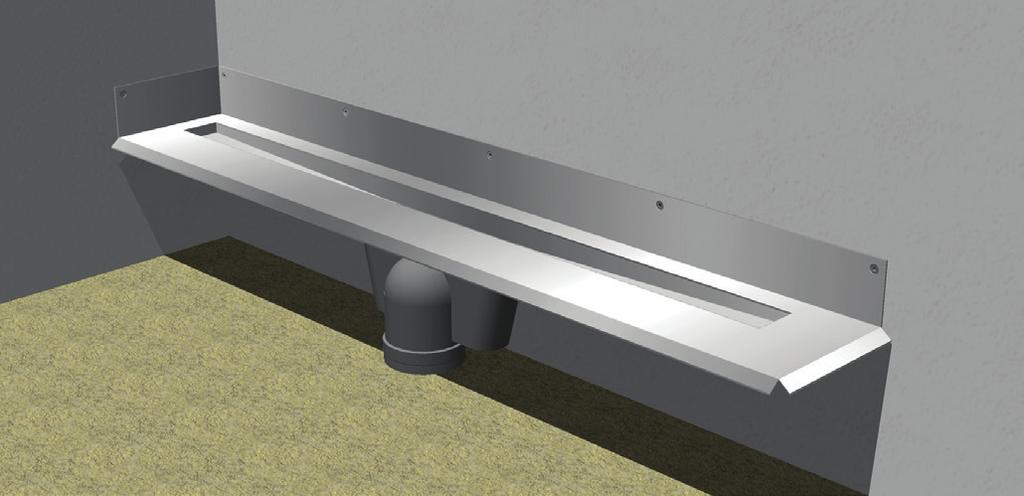

6 tuotetieto 6 UNIDRAIN -ATTIAKAIVON ASENNUSPERIAATE Unidrain asennetaan seinää vasten. Pystysuorat seinälaipat kiinnitetään seinään, jolloin ne yhdessä vesieristeen kanssa takaavat täysin vesitiiviin asennuksen. Vaakasuorat lattialaipat takaavat vastaavasti vesitiiviin lattialiitoksen. Vedeneriste seinässä Vahvikenauha Turvallinen lopputulos Kun Unidrain -ratkaisu sijoitetaan seinää vasten, tilaan voidaan useimmiten tehdä yksisuuntainen kaato. Tämä vähentää virheellisen kaadon riskejä ja pitää huoneen keskiosan kuivana. opputuloksena lattiapinnasta tulee täysin tasainen. Näin pinnalle voidaan asentaa myös suurikokoisia laattoja, ja laattojen leikkaustarve vähenee. opputuloksena on vesitiivis ja turvallinen ratkaisu. Vedeneriste lattiassa Vahvikenauha attialaippa Seinälaippa Unidrainilla on VTT:n tyyppihyväksyntä ja vedeneristesertifikaatit useimpien vedeneristevalmistajien kanssa Helppo asennus ja kiinnitys Helppo ja vaivaton asennus sekä tarkka kiinnitys takaavat turvallisen asennusprosessin. 2 Kiinnitys valun aikana attiakaivokaluste voidaan kiinnittää ruuveilla paikalleen jo ennen valua, jolloin se ei pääse enää liikkumaan. Sijoittaminen seinän viereen - pois työskentelytilasta - helpottaa vesieristeen ja lattialämmön asentamista. 3 Veden oikea suuntaus on helppo varmistaa yksisuuntaisen kaadon ansiosta Yksisuuntainen kaato vähentää virheellisen kaadon riskiä. attiasta tulee tasainen ja esteetön. Myös suurten lattialaattojen käyttäminen on mahdollista. 4 Vesitiivis liitos seinän ja lattian välillä Vedeneristeen limitys lattiakaivokalusteen lattia- ja seinälaippojen kanssa takaa vesitiiviit lattia- ja seinäliitokset. MAAHANTUONTI, MYYNTI JA NEUVONTA Unidrain Oy Kipinätie 1 06 PORVOO Puhelin info@unidrain.fi isätietoja ja yksityiskohtaiset tuotetiedot:
