1 Effecta Lambda puukattila 35 kw - Asennus - Käyttö - Huolto - Kokoonpano

2 Mitä Ympäristömerkki pitää sisällään Kattila Ympäristömerkitty puukattila täyttää erittäin korkeat päästö- ja hyötysuhdevaatimukset. Vaatimuksiin kuuluu myös että tuotteessa käytettävät materiaalit, esim. muovit ja värit, ovat ympäristöystävällisiä ja eivät ole luonnolle haitallisia kun kattila aikanaan tullaan romuttamaan. Osa kattilan kauppahinnasta maksetaan kierrätystä hoitavalle taholle jolla taataan tuotteen käsittely käyttöiän jälkeen. Ympäristömerkityn tuotteen käyttäjänä olet osallisena paremman ympäristön kehittämisessä. Puujärjestelmä Jotta ympäristömerkin vaatimukset täyttyisivät on puskurivaraajan tilavuus oltava vähintään 2000 litraa. Tällä vaatimuksella varmistetaan kattilan riittävän pitkäkestoinen ja yhtäjaksoinen täysitehoinen polttotapahtuma. Puu- ja aurinkojärjestelmä Aurinkokeräimet, jotka sisältyvät ympäristömerkittyyn kokonaisratkaisuun, ovat tärkeä osa, mutta ei pakollinen vaatimus ympäristömerkitylle järjestelmälle. Asennus Suosittelemme että asennuksen suorittaa koulutettu ja hyväksytty Effecta-asentaja, jotta käyttäjänä saisit myös asennuksen jälkeen käyttötukea ja hyvin suoritetun toimivan asennuksen. 2

3 Sisällysluettelo Ympäristömerkki 2 Sisällysluettelo 3 Takuu 4 Yleistä 5 Asentajalle 6 Järjestelmän osat 7 Sisältyvät osat 8 Ympäristö 9 Laitteet - Effecta Lambda 10 Tekniset tiedot 11 Toiminnot Laddomat Liitokset 750 BBS-varaaja 13 Ensimmäinen poltto 14 Polttosekvenssi 14 Valikot 15 Sähkökytkentä 16 Muuntaja 16 Nouhous ja huolto 17 Nouhous 18 Vipunuohous 19 Luukkujen säätely 20 Periaatepiirros 21 Pelletinpoltto 23 Pelletinpoltto 23 Vedontasaaja 23 Keramiikkasarja 24 Kermiikasarjan vaihto 25 Ilmapellin osat 26 Ilmapellin säätö 26 Vianhaku 27 CE-merkintä 28 Ympäristöraportti 28 3

4 Takuu Effecta-tuotteiden kuluville materiaaleille ja osille, kuten tiivisteet, pumput, keramiikka, sähköiset komponentit, myönnetään kahden (2) vuoden takuu asennuspäivästä alkaen. Puukattilan hitsatulla rungolla on viiden (5) vuoden takuu. Tämä takuu koskee myös alkuperäisiä varaosia. Mahdollisia viallisia tuotteita korvataan tai huolletaan jälleenmyyjän tai Effectan tekemän arvion perusteella. Viallista tuotetta korvattaessa Effectalla on oikeus korvata tämän uudella tai kunnostetulla samanlaisella tai samantyyppisellä tuotteella. Kardonar korvaa takuukorjauksessa syntyneet kulut. Kun reklamaatio tehdään, on ensin oltava yhteydessä Effectaan tai tuotteen maahantuojaan ennen kuin korjaustoimenpiteet aloitetaan. Reklamaatio on tehtävä heti kun vika huomataan. Reklamaation yhteydessä on aina mainittava tuotteen nimi, ostopäivä ja valmistusnumero. Muutoin käytetään kyseisenä ajankohtana voimassa olevia LVI-alan reklamaatioasetuksia. Takuuehdot Takuu on voimassa seuraavin ehdoin: - Tuotteen ja lämmitysjärjestelmän asennus on suoritettu asennusohjeiden mukaisesti ja asennus on ammattitaitoisesti suoritettu. - Tuote on asennettu asianmukaiseen tilaan. Takuun piiriin ei kuulu: - Lämmitysjärjestelmän kokonaistoiminto, seisahtumiskulut tai kuluja jotka ovat muodostuneet viallisen tuotteen tilapäisestä korvaamisesta. - Huolimattoman asennuksen tai käytön takia, tai sellaiset vääränlaisen asennuksen tai käytön takia syntyneet vauriot. - Epätavallisen kulumisen tai vääränlaisen kunnossapidon takia syntyneet vauriot. - Vääränlaisen asennuspaikan takia syntyneet vauriot. - Tuhoeläinten aiheuttamat vauriot. - Pakkasen aiheuttamat vauriot. Järjestelmän tiedot: Täytetään kun laitteisto on asennettu. Valmistusnumerot löytyvät kattilan päältä tai varaajan etupuolella olevasta tyyppikilvestä. Päivämäärä Asentaja Valmistusnumero Sähköasentaja 4

5 Yleistä Effecta Lambda on puukattila savukaasuimurilla. Kattila on tarkoitettu 50 cm polttopuille. Kattila on liitettävä yhteen tai useampaan puskurisäiliöön/varaajaan, joita ladataan Laddomat 21 tai samantyyppisellä varaajanlatauslaitteistolla. Kuumavesi otetaan kattilan ylimmästä osasta ja johdetaan puskurisäiliöön. Paluuvesi puskurisäiliöstä johdetaan latauslaitteiston kautta takaisin kattilan pohjaan. Puskurisäiliöstä vesi johdetaan patteriverkostoon shunttiventtiilin kautta. Shuntti sekoittaa veden oikean lämpöiseksi. Käyttöveden tuotanto Jotta käyttövettä voitaisiin tuottaa, puskurisäiliössä on oltava sisäänrakennettu käyttövesikierukka tai vastaava. Käyttöveden lämpötila on säädettävä sekoitusventtiilin avulla. Käytettävissä oleva käyttövesimäärä riippuu puskurisäiliön lämpötilasta, koosta sekä käyttöveden sekoitusventtiilin säädöistä. Poltto Kattilan etupuolella on kaksi moottoriohjattua ilmapeltiä joita ohjataan lambda-anturin savukaasujen happipitoisuuden mittauksien perusteella. Pellit säätyvät automaattisesti optimaaliseen asentoon joka takaa puhtaan ja ympäristöystävällisen polton parhaalla mahdollisella hyötysuhteella. Normaalisti tehdasasetuksia ei tarvitse muuttaa puun laadun tai kosteuspitoisuuden takia. Järjestelmän kuvaus Effecta Lambdalle suositellaan litran puskurisäiliötilavuus. Ei ole varmaa että kattilan paras suorituskyky pystytään hyödyntämään jos käytössä on pienempi varaajatilavuus. Asennuksessa on aina asennettava varaajanlatauslaite, esim. Laddomat 21 tai vastaava. Puukattila joka kytketään lämmittämään yhtä tai useampaa puskurisäiliötä on paras ratkaisu, koska: - Kattilan polttopesä voidaan aina ladata täyteen - Latauksien välinen aika pitenee ja helpottaa lämmittäjää - Kattilan ja kuluvien osien elinikä pitenee - Kattilaa poltetaan aina täydellä teholla - Ympäristöystävällisyys ja hyötysuhde ovat parhaalla mahdollisella tasolla Puskurijärjestelmän mitoituksessa on pyrittävä siihen että kattilaa ei tarvitse polttaa useammin kuin kerran vuorokaudessa. Kun uuttaa polttoa käynnistetään, kattilan savukaasuimuri käynnistyy antamaan polttoilmaa prosessille ja estämään savukaasujen pääsyn kattilahuoneeseen. Puskurisäiliön lataaminen käynnistyy vasta kun kattilan lämpötila on saavuttanut 72 asteen lämpötilan. Latauslaite varmistaa että lämpö kerrostuu puskurisäiliöissä parhaalla mahdollisella tavalla. Puhallin ja latauspumppu pysähtyy kun puskurisäiliö on kuuma. Kuuma vesi lämmittää talon shunttiventtiilin kautta. Shunttiventtiili voidaan automatisoida (suositellaan). Käyttöveden lämpötila säätyy sekoitusventtiilin avulla. Säädä sekoitusventtiili optimaalisesti. 5

6 Asentajalle Tästä alkaa Effecta Lambda -puukattilan asennus. Yritä noudattaa ohjeistusta jotta asennuksesta tulisi mahdollisimman turvallinen. Ole huolellinen kun asennuksen jälkeen ohjeistat asiakasta lämmitysjärjestelmän toiminnasta. Näin vältytään paremmin tulevaisuudessa mahdollisesti eteen tulevista ongelmista. Sijoittaminen Kattila tule sijoittaa niin että kattilan lähellä olevat palavasta materiaaleista rakennettujen pintojen pintalämpötila ei ylitä 80 C. Kattila on sijoitettava sivusuunnassa vähintään 15 cm (1.) etäisyydelle seinästä. Etäisyys savuputken ja palavasta materiaalista valmistetun seinän välillä on oltava vähintään 30 cm (4.). Muutoin palavasta materiaalista valmistettu seinä on verhoiltava palamattomalla materiaalilla. Kattilan kunnossapitoa varten vaaditaan kattilan edessä, konvektio-osan ja hormin mahdollisen nuohousluukun vieressä vapaata tilaa vähintään 1 m (2.). Lisäksi noin 50 cm (3.) leveä käytävä kattilan toiselle sivulle. Kattilahuone Kattila on asennettava kattilahuoneeseen tai erilliseen lämpökeskukseen. Seinät ja katto on oltava verhoiltu palamattomalla materiaalilla ja lattia on myös oltava palamattomasta materiaalista. Noudata suomalaisia paloturvallisuusohjeita. Kysy neuvoja kattilamyyjältäsi, asentajalta tai paikalliselta palotarkastajalta. Pienin huonekorkeus kattilan kohdalla on 2 metriä. Kattilahuone tai lämpökeskus on varustettava vähintään 150 x 150 mm (5.) kokoisella korvausilma-aukolla tai poikkipinta-alaltaan niin isolla aukolla että kattilahuoneeseen ei voi muodostua alipainetta. Korvausilma-aukko ei saa olla suljettava. Puskurisäiliö / varaaja Ole huolellinen varaajien eristyksen kanssa. Jotta Effecta Lambda toimisi mahdollisimman hyvin on asennettava varaajia jotka ovat yhteistilavuudeltaan noin litraa. Savupiippu Savupiipun hormin halkaisija on oltava vähintään 150 mm. Jos hormin halkaisija on pienempi kuin 150 mm, on kysyttävä neuvoa Effectalta ennen asennusta. Savupiipun veto on matalalla lämpötilalla oltava 15 Pa. Savupiippu on oltava kunnossa ennen kun siihen asennetaan uutta kattilaa. Pyydä nuohooja paikalle tarkistamaan piippua. Jos piipussa on voimakas veto, järjestelmään voi joutua asentamaan vedontasaajan (s.23) parantamaan kattilan toimintoa. Vedontasaajaa suositellaan joka järjestelmään. Jos savupiippu on pitkä ja lähtevä savukaasulämpötila on alle 170 C, piippuun voi muodostua kondesiovettä, joka pitkällä tähtäimellä voi pilata savupiipun. Sopiva savukaasulämpötila on C noin 1 metri piipun yläpäästä. Pyydä nuohoojalta apua savukaasujen lämpötilan mittaamiseen. Jos kattila on korkea ja karkeapintainen voi liian voimakas veto johtaa korkeaan savukaasulämpötilaan ja ylikuumenemiseen tulisijassa. Mikäli näin on, vedontasaaja on asennettava. 6

7 Järjestelmän osat Laddomat Laddomat tai vastaava latausyksikkö on aina asennettava kattilan ja varaajan väliin. Laddomat-laitetta selitetään tarkemmin sivulla 10. Shunttiautomatiikka Suosittelemme shunttiautomattikan asentamista huolehtimaan lämmityspiirin ohjauksesta. Automatiikka tunnista huonelämpötilan sopivassa paikkaa talossa ja säätää lämmityspiirin menovedenlämpötilan tämän mukaan. Tällainen ohjaus voi pienentää polttopuukulutusta jopa 25% ja samalla lisätä mukavuutta. Paisunta-astia Paisunta-astia kestää normaalisti 6 barin paineen. Korkein käyttölämpötila on 99 astetta. Astia on esipaineistettu 2,5 barilla. Paisuntaastian koko on oltava 10-12% järjestelmän kokonaistilavuudesta. Avoimeen paisunta-astian on mahduttava 5% järjestelmän tilavuudesta. Muista huomioida radiaattorit ja kattilan tilavuus. Paineastialla on oltava 0,2 barin ylipaine verrattuna järjestelmän korkeimpaan kohtaan. Ylipaineventtiili Ylipaineventtiili aukeaa jos järjestelmän ylipaine nousee 1,5 bariin. Ylimääräinen vesi vuotaa ulos järjestelmästä kun venttiili avautuu, samalla järjestelmän paine laskee. Järjestelmän paine ei saa ylittää 1,5 baria. Shunttiventtiili Shunttiventtiili asennetaan lämmityspiirin putkistoon ja sen tehtävä on sekoittaa joukkoon varaajan lämmin vesi jotta lämmityspiirin menoveden lämpötila olisi sopiva. Seuraa mukaan tulevia ohjeita jos asennetaan myös shunttiautomatiikka. 7

8 Järjestelmän osat Käyttöveden sekoitusventtiiliryhmä Sekoitusventtiiliryhmä asennetaan käyttövesiputkistoon sekoittamaan käyttövesi sopivan lämpöiseksi ennen kuin se saavuttaa talon vesipisteet. Tällä tavalla vältytään palovammoilta ja saadaan tasalämpöistä vettä talon vesipisteistä. Jos ryhmää ei asenneta liian kuuma vesi voi vahingoittaa talon vesipisteitä. Säädä myös kuuman veden virausta, näin varmistat käyttöveden riittävyyden. Putkisto Normaalisti käytetään kupari- tai teräsputkea putkiston rakentamisessa. Varaajien väliset putket on oltava vähintään 28 mm, jos putket kattilan ja ensimmäisen varaajan välillä on yli 6 m suositellaan vähintään 35 mm putkea. Muista eristää putket. Eristämättömät putket aiheuttavat huomattavia lämpöhäviöitä. Varaaja / Puskurisäiliö Effecta Lambda on aina yhdistettävä varaajaan. Tavanomaisesti tästä varaajasta saa sekä käyttöveden että lämpöä lämmityspiiriin. Effectan varaajasta kerrotaan perusteellisemmin sivulla 13. Vedontasaaja Suosittelemme aina vedontasaajan asentamista savupiippuun. Vedontasaaja tasoittaa piipun vedon ja parantaa käyttöä. Tämän lisäksi kattila sulkee omat ilmapellit polton jälkeen. Tämä estää tehokkaasti kattilan viilenemisen. Mutta toisaalta hormi viilenee ja piippuun voi muodostua vastapainetta. Vedontasaaja estää vastapaineen syntymisen. (Katso sivu 23) 8

9 Ympäristö Kun lämmität puilla on tärkeää lämmittää luontoystävällisellä tavalla. Muista huomioida ympärilläsi asuvat ihmiset. Ajattele alla mainittuja asioita. Polttoaine Effecta Lambda on kehitetty ja testattu polttamaan halkoja. Käytettävällä puulajilla ei ole suurempaa merkitystä kattilan toiminnoille, muutoin kuin että pyökillä, koivulla ja tammella on korkeampi energiasisältö kuin havupuilla. Varaaja siis lämpiää nopeammin lehtipuilla kuin havupuilla. Pyökki, koivu ja tammi ovat vähän painavampia kuin havupuulajit. Painavammat halot puristavat palotilan polttoaineen paremmin kokoon ja tämä taas johtaa parempaan ja tasaisempaan kaasutuotantoon. Kattilan poltto on vakaa näillä puulajeilla. Kun poltat sekä isoja että pieniä halkoja pitää ne sekoittaa keskenääntasaisesti palotilan yläosassa. Älä käytä ainoastaan pieniksi hakattuja halkoja tai pelkästään isoja halkoja. Jos käytetään ainoastaan pieniä halkoja kattilan teho voi nousta liian korkeaksi. Tämä lyhentää kuluvien osien (esim. keramiikan) elinikää. Jos käytät pelkästään isoja halkoja kattila palaa pienemmällä teholla ja matalalla savukaasulämpötilalla. Tämä voi vaurioittaa savupiipua kun piippuun muodostuu kondensiovettä. Älä polta ympäristölle haitallisia polttoaineita kuten painekyllästettyä tai maalattua puuta, talousjätteitä, muovia, kumia jne. Polttoaineen varastointi Jotta voisit hyödyntää Effecta kattilasi parhaimmalla mahdollisella tavalla polttopuiden laatu on oltava hyvä. On tärkeätä että polttopuut on varastoitu niin että niiden kosteuspitoisuus on 15-20%. Hakkaa puut 5-15 cm paksuiksi haloiksi. Yritä käyttää aurinkoa ja tuulta hyödyksesi kun varastoit polttopuitasi. Jotta kuivuminen olisi mahdollisimman nopeaa, tuulen pitää päästä puhaltamaan puupinon läpi. Huomioi että hyötysuhde tippuu huomattavasti jos käytetään kosteata polttopuuta. Purkaminen ja romuttaminen Effecta kattilasi on käytössäsi vielä monia vuosia, mutta kun kattilanvaihto tulee joskus uudestaan ajankohtaiseksi pyydämme teitä noudattamaan sillä hetkellä voimassa olevia purkamis- ja romuttamissääntöjä. 9

10 Laitteet Effecta Lambda Etuosa Takaosa Yläosa 1 Tarkistuslasi 1 Tyhjennysyhde ½ 1 Virtakytkin 2 Tuhkaluukun kahva 2 Paluu 1 ¼ 2 Meno 1 ¼ 3 Tuhkaluukku 3 Siipimutteri puhaltimen irrottamiseksi 3 Horminliitos 4 Ilmanotto 4 Puhaltimen liitoskaapeli 4 Nouhousluukun peitepelti 5 Peltimoottoreita (pellin takana) 5 Puhallin 6 Tulipesän kahva 6 Kytkentälaatikko 7 Tulipesä 7 Ylikuumenemissuoja 8 Ohjauspaneeli 8 Puhaltimen läpivienti 9 Lambda-anturi 10

11 Tekniset tiedot 11

12 Toiminnot Laddomat 21 5 Terminen venttiili 6 Venttiili vapaalle kierolle 7 Kiertovesipumppu 8 Jousi 9 Täyttöventtiili 12

13 Liitokset aurinko BBS-varajaa 13

14 Ensimmäinen poltto Ensimmäisessä poltossa kattila voi tuntua "jäykältä" ja vaikeasti poltettavalta. Tämä johtuu siitä että kattilan kaikki teräspinnat ovat puhtaita ja jäähtyvät tehokkaasti kattilaveden ansiosta. Keramiikka on myös vähän kostea ja sen pitää kuivua. Tämä vie energiaa polttopuilta ja kattila voi tämän takia tuntua vaikeasti poltettavalta. Ensimmäisessä poltossa kattilan vedessä voi olla erittäin paljon happea ja voi kuulostaa siltä että kattila kiehuu. Tämä ääni poistuu kun järjestelmää on lämmitetty muutamia kertoja. Päävirrankatkaisija pitää olla aina päällä. Laita kourallinen hienosti halkaistua kuivaa puuta palotilan pohjalle. Ota sitten runsaasti paperia ja laita se puiden päälle. - Paina A:Start käynnistääksesi puhaltimen ja latauspumpun. Sytytä tämän jälkeen tuli. Alempi luukku on oltava kiinni, palotilan luukku voi olla raollaan tai kiinni. Kokeile mikä sopii järjestelmään parhaiten. Kun polttopuut ovat syttyneet kunnolla ja muodostaneet hiillospetin voidaan palotila täyttää polttopuilla. Aloita laittamalla pienemmät puut palotilan pohjalle. Lataa sitten koko ajan isompia puita mitä lähemmäksi tulet palotilan kattoa. Ole huolellinen kun lataat puita, näin saat parhaimman tehon irti kattilastasi. Liekki on täytettävä alaluukun tarkistuslasista näkyvän maljan kun kattila on palanut noin 15 minuuttia. Kattila palaa parhaiten jos se saa hoitaa polton itse, tämän vuoksi ei ole sopivaa puuttua palotilan olosuhteisiin polton aikana. Polttopuut voivat syttyä palaamaan liian voimakkaasti jos avaatte luukun polton aikana. Tämä johtaa huonontuneisiin poltto-olosuhteisiin ja huonompaan lopputulokseen. Jos poltat erittäin kuivalla polttoaineella ja piipussa on kova veto, ilmapelleistä voi kuulua ääntä. Tämä ei huononna kattilan polttoa tai toimintoja, mutta välttääksenne tämän ilmiön, järjestelmään on asennettava vedontasaaja joka pitää piipun vedon tasaisena. HUOM! Mahdollisen toisen puulatauksen yhteydessä savua voi päästä kattilahuoneeseen, odota tämän takia kunnes savukaasujen lämpötila on juuri 100 C yläpuolella. Avaa luukku varovaisesti jotta polttotilassa olevat kaasut ehtivät imeytyä piippuun. Polttosekvenssi Käynnistys Paina A:Start. Puhallin ja latauspumppu käynnistyy. Lambda-anturi lämpiää. Pellit säätyvät: ensiö 70% auki ja toisio 30% auki. Ajo Kun savukaasut ovat 100 C pellit alkavat säätyä tavoittaakseen toivottua CO 2-pitoisuutta. Lambdaanturi mittaa joka 20 s ja säätää kun arvo heittää yli +/- 0,5% tavoitetusta arvosta. Jos CO2-pitoisuutta pitää nostaa ensiöilmapelti avautuu 10% ja toisioilmapelti sulkeutuu 10%. Jos CO2-pitoisuutta pitää pienentää pellit reagoivat toisinpäin. Alasajo Kun CO2-pitoisuus alittaa 8%, toisioilmapelti sulkeutuu kokonaan. Ja kun savukaasujen lämpötila tippuu alle 90 C pysähtyy puhallin ja latauspumppu. Pellit sulkeutuvat kokonaan estääkseen kattilan ja hormin viilentymisen. Turvallisuus Jos kattila ylikuumenee polton aikana puhallin pysähtyy kun kattilan lämpötila nousee 95 C:n. Jos lämpötila on edelleen korkea mekaaninen ylikuumenemissuoja laukeaa. Palautettava manuaalisesti. 14

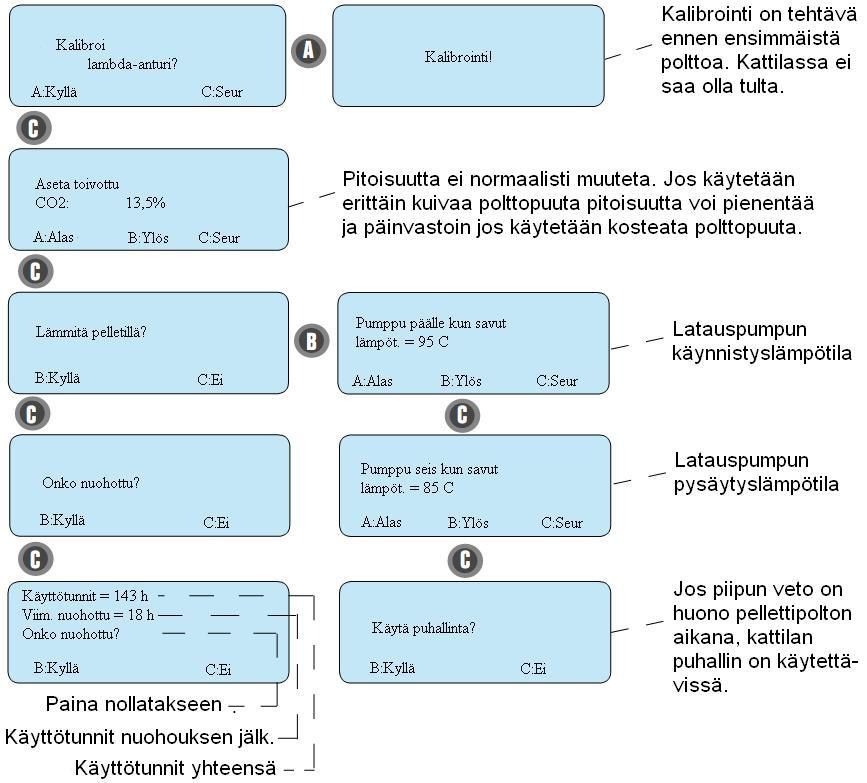

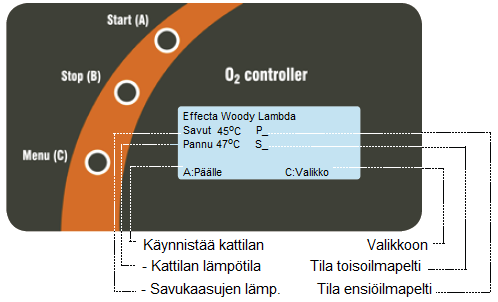

15 Valikot 15

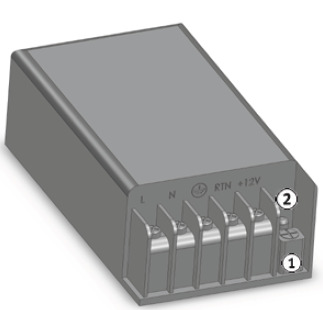

16 Sähköasennus S1 Ohjausvirta Tuleva 230 VAC T0 Mekaaninen ylikuumentuminen Ylikuumenemissuoja 1 puhallin pysähtyy B3 Sulake Lasi / 2 amp S4 Anturi savukaasut Anturi TYP K S5 Anturi kattilalämpötila Anturi TYP K D1 Polttoilmapuhallin 230 VAC D2 Latauspumppu 230 VAC V1 Moottori ensiöilma 12 V V2 Moottori toisioilma 12 V L1 Lambda-anturi Muuntaja Puukattilan päällä olevan keskimmäisen luukun alla löytyy muuntaja joka sähköistää piirikortit. Virran voimakkuus on tehtaalla asetettu mutta, joskus voi viritys olla tarpeellinen- Jos näin on, näytössa vilkkuu valo. Matala jännitys voi vaikuttaa toimintoihin, kuten esim puhalitimeen. Säädä voimakkuus kääntämällä ohjauspyörä (1.) myötäpäivään 1 3 mm. Jos valodiodi (2.) ei palaa, muuntaja on luultavasti rikki. 16

17 Nuohous ja huolto Nouhousaikaväli 1. Tulipesä 40 tunnin polton välein 2. Tuubit 40 tunnin polton välein 3. Polttokammio 15 tunnin polton välein 4. Puhallin noin 3 kertaa vuodessa. 5. Puhdista lambda-anturi kerran vuodessa. 6. Ilmanjakaaja toisioilma 40 tunnin polton välein 7. Tulipesä 8. Tiivisteen tarkistaminen kerran vuodessa 9. Savuputken kulma 10. Reiät joista ensiöilma tulee kattilaan kerran vuodessa. Tuubit Irroitetaan taaempi pelti kattilan päällä (1.) ja sitten siipimutterit (2.) jotka pitävät puhdistusluukun paikallaan (3.). Nosta spiraalit (7kpl) tuubeista (4.) ja käytä mukana tuleva harja pystytuubien puhdistukseen. Tulisija Irrota ensin keramiikan välissä sijaitseva tanko (1.). Kaavi hiiltyneet puut ja tuhkat keramiikan välissä olevaan rakoon. Palotilan seinille (2.) muodostuu normaalisti ohut tervakerros. Tämä on normaalia ja tervakerrosta ei tarvitse poistaa. Muista myös tarkistaa, että ensiöilman rei issä (3.) ei ole nokea. Palotila ja jälkipalotila Alemman luukun takaa löytyy jälkipalotila (1.), jota on tärkeää pitää puhtaana parhaan mahdollisen tehon ja hyötysuhteen saavuttamiseksi. Jälkipalotila kulkee kahdella raiteilla keraamisen tason alapuolella. Vedä jälkipalotila ulos kattilasta ja tyhjennä se tuhkasta. Tyhjennä malja kolmen polton välein polttaaksesi parhaimmalla mahdollisella teholla. Kaavi keramiikan alla oleva tila puhtaaksi. Muista myös tilan takaosa johon tuubeista tuleva tuhka kertyy. 17

18 Nuohous Toisioilma Raossa, jonka läpi liekki imeytyy alas löytyy metallinen pelti rei illä (1.). Puhdista pelti noin 40 palotunnin välein. Harja / kaavin poistaa pölyt ja purut. Tukossa olevat reiät heikentävät polton laatua merkittävästi. (Kuva otettu alaluukusta vinosti alhaaltapäin) Puhallin Kun puhdistat kattilan, muista puhdistaa myös puhallin. Irrota puhaltimen kiinnityspeltiä pitävät siipimutterit (1.). Vedä puhallin ulos ja puhdista puhaltimen siivet (2.) pölystä ja tuhkasta. Jos puhdistus jää tekemättä kattilan teho laskee ja tämä johtaa huonompaan tehoon ja polttoon. Normaalisti puhallin puhdistetaan 3 kertaa vuodessa. Lambda-anturi Lambda-anturi löytyy savuputkesta ja mittaa savukaasujen happipitoisuutta. Kerran vuodessa Lambda-anturi irrotetaan kiinnikkeestä ja puhdistetaan mahdollisesta noesta. Tiivisteet Luukun tiivisteet on oltava tiivisti runkoa vasten. Vuotavat tiivisteet aiheuttavat huonomman polton. Tarkista, että luukkujen tiivisteet ovat hyvässä kunnossa ja että, tiivisteet ovat tiukasti kehyksiä vasten. Mikäli luukkuja täytyy säätää katso (s.20.). 18

19 Vipunuohous Vipunuohous on saatavana lisävarusteena Lambda 35-kattilaan. Vipunuohous tekee huollosta yksikertaisemman koska sinun ei tarvitse puhdistaa tuubit manuaalisesti yhtä usein. Vipunuohous tulisi käyttää usein mielellään joka sytytyksen yhteydessä. Tällä tavalla nokea ei pääse kertymään tuubien sisällä ja savukaasut pysyvät alhaisina. Puhdistus Vaikka kattilassa on vipunuohous, tuubeja tulisi puhdistaa manuaalisesti 2 3 kertaa vuodessa. Hyvä indikaattori voi olla jos savukaasut ovat nousseet C. Puhdistaakseen tuubit kun kattilassa on vipunuohous poistat ensin kattilan takaosassa olevan kattopellin (1.), irrota sitten ruuvilla kiinnitetty kahva (2.) jota käytät tuubeja nuohotessa. Irrota siipimutterit (3.) ja nuohousluukku (4.). Tämän jälkeen voit poistaa nuohousmekanismi turbulaattoreineen ja puhdistaa tuubit mukana tulevalla harjalla. Huoltonuohous Takaosassa olevan katon alta löytyy vipunuohouksen kahva (1.). Suositus on, että joka polton yhteydessä nostat vipua kunnolla 4 5 kertaa. Kun nostat vipua tuhka hangataan ja ravistetaan pois tuubien sisältä. Tämä pitää savukaasujen lämpötila tasaisesti matalalla. 19

20 Luukkujen säätely Säätö sivusuunnassa Jos tiiiviste ei ole tiivisti saranapuolella, irrotat luukun kehyksessä olevat kaksi pulttia. Irrota pultit noin 2 kierrosta ja säädä luukkua sisäänpäin lisätääkseen tiivisteen painetta ja ulospäin vähentääkseen tiivisteen painetta. Säätö korkeussunnassa Keskittääkseen tiiviste kehykseen irrotat kaksi pulttia luukun ulkopuolella (1.). Irrota pultit kaksi kierrosta ja säädä luukku. Oven sulkemismekanismin säätö Jos tiiviste kahvanpuolella ei ole tiivis irrotat kahvaa paikallaan pitävät kaksi pulttia (1). Avaa pultit noin 2 kierrosta ja työnnä lukitus sisäänpäin kiristääksesi luukkua ja ulospäin vähentääkseen painetta. Jos luukun kahva ei ole vaakasuorassa kun luukku on kiinni voit säätää pultti (2.) ylös tai alas säätääksesi kahvan asentoa. 20

21 Periaatepiirros 21

22 Pelletinpoltto Jos olet tilannut Effecta Lambda kattilan pellettipoltinliitännällä, muista että pelletinpolttimen on oltava eteenpäin polttavaa tyyppiä ja teholtaan alle 25 kw. Esim. Effecta Supra. Asennus Aloita pellettipolttimen asennus kiinnittämällä sovitelevyä kattilaan (7.) neljällä siipimutterilla. Kiinnitä sen jälkeen asennusvarsi (6.) sovitelevyyn ja tämän ulkopuolelle polttimen jatkoputki (8.). Nosta katon takaosa (1.). Asenna anturi pellettipolttimeen (5.) ja kiinnitä se kaapeliläpivientiin (2.). Anturi laitetaan anturiputkeen pellin sisäpuolella (3.). Kiinnitä sen jälkeen johdot ohjauskaappiin. Polttimen virransyöttö löydät kattilan takana olevassa sähkörasiassa merkitty tekstillä pellets. Virta on kytketty kattilan ylikuumenemissuojan kautta (kattilan takana). 1 Katon takaosa 6 Asennusvarsi 2 Anturikaapelin läpivienti 7 Sovituspelti 3 Anturiputki 8 Polttimen jatkoputki 4 Tyhjä läpivienti 9 Pellettipolttimen sähköliitäntä 5 Ohjauskaappi 22

23 Pelletinpoltto Anturit Anturit jotka ohjaavat pellettipolttimen käynnistystä ja sammumista asennetaan varaajan taskuihin. Anturi G5 asennetaan varaajassa paikkaan 14 ja anturi G6 asennetaan paikkaan 8, katso varaajien asennuspaikat sivulla 21. Lisää tietoa antureiden toiminnoista löydät pellettipolttimen ohjekirjassa. Valikot Lambda 35:n valikosta voidaan valita pelletinpoltto (s.14) KYLLÄ / EI. Ennen kuin poltin kytketään päälle valitset KYLLÄ. Polttimen valikossa syötät syttymis- ja sammumislämpötilat. Nämä arvot löydät polttimen ohjekirjasta (s. 16). Muista myös syötä muut asetukset pellettipolttimen ohjekirjan mukaan. Vaihto pelletinpolttoon Kun vaihdat puusta pellettiin, puhdista polttotilaa niin että keramiikassa oleva aukko on vapaa. Jos aukko on tukossa poltin saattaa ylikuumeta ja savua päästä kattilahuoneeseen. Tarkista myös että savukaasujen lämpötila ei ole liian alhainen. Koska pellettipoltin antaa vähemmän tehoa kuin puukattila, savukaasujen lämpötila on alhaisempi kuin puunpoltossa. Tarkista ettei savupiipussa muodostu kondensiovettä. Jos savukaasujen lämpötila on niin matala että kondensiovettä pääsee muodoustumaan, voit poistaa yksi tai useampi turbulaattori savukaasujen lämpötilan nostamiseksi. Vedontasaaja Vedontasaajan tehtävä on varmistaa jatkuva veto ja vähentää kondensioveden syntymisen riskiä. Tigex 50:n rakenne estää savukaasuvuotoja ylipaineella, joka useimmiten muodostuu kattilan sytytysvaiheen yhteydessä. Tigex 50 asennetaan niin että luukun akseli on vaakatasossa ja luukku pystyasennossa (Kuva 1). Tarkista, että luukku pääsee vapaasti liikkumaan täysin avoinna olevaan asentoon. Luukkua ei saa asentaa suoraan savukaasuvirtaan. Alipaineen säätö (Kuva 2) tehdään irrottamalla vastapainon lukkoruuvi, siirtämällä vastapainoa toivottuun etäisyyteen alla olevan Pa-taulukon mukaan. Kiinnitä lukkoruuvi vastapainoon ja tarkista etäisyys uudestaan. Nämä ovat suuntaa-antavia arvoja. Jos tarkkaa alipaineen säätöä vaaditaan niin suosittelemme käyttämään veto- /alipainemittaria. Luukku on toimituksessa asennettu asentoon noin 15 Pa. 23

24 Keramiikka Keramiikkasarja on asennettu palotilaan. Keramiikan tehtävä on erottaa eri palovyöhykkeet toisistaan palotilassa. Keramiikka on kulutusosa ja tämän takia on hyvä tarkistaa keramiikka säännöllisin väliajoin. Normaaleissa olosuhteissa keramiikka kestää 6 8 vuotta. Kun keramiikkasarja on kulunut polton laatu ja hyötysuhde heikkenee huomattavasti. 1 Tanko 2 Yläkivi vasen 3 Yläkivi oikea 4 Toisioilman jakopelti 5 Alakivi vasen 6 Alakivi oikea 7 Jälkipolttotila 24

25 Keramiikan vaihto Ajan myötä keramiikan vaihto tulee ajankohtaiseksi. Kuvat alla esittävät Effecta Lambda läpileikkauksessa ylhäältä katsottuna. Noudata alla olevat ohjeet. Asennus tehdään palotilaluukusta. Aloita rikkomalla vanha keramiikka. Käytä moukaria jos kivet ei ole helposti irrotettavissa. Muista käyttää kuulosuojaimia. Puhdista lopuksi tulisija tuhkasta. Uusi keramiikka laitetaan palotilassa oleville kannakkeille. Kuvassa nämä on merkitty punaisella. Keskitä alakivet nro 4 ja 5 sivu-suunnassa ja aseta ne tulisijassa mahdollisimman eteen. Laita 2 cm korkea viiva keltaisella merkityillä alueilla keraamista massaa käyttäen. Ole varovainen ettei etureunassa oleva toisioilmareikä tukkiudu. Aseta ilmanjakopelti alempien keraamisten kivien madallettuun osaan. Laita myös viiva keraamista massaa pellin päälle. Aseta ylemmät keraamiset kivet. Taita mukana oleva valkoinen liina pitkittäin kahtia ja paina liina pitkillä sivuilla oleviin rakoihin. (Alueet merkitty vihreällä) Laita nyt keraamista massaa keltaisella merkityille alueille ja keramiikanvaihto on valmis. Pidä nyt 24h polttotauko. 25

26 Ilmapellin osat 1 Peltimoottori 5 Stoppruuvi 2 Stopptappi 6 Moottorin akseli 3 Ilmapelti 7 Moottorin pidikkeet 4 Välikappale 8 Ilmalaatikko Ilmapeltien säätö Kun kattila on ollut käytössä jonkun aikaa on mahdollista, että materiaali ilmalaatikossa muuttuu muutaman mm ja siten etäisyys ilmapeltiin muuttuu virheelliseksi. Tämä voi johtaa heikompaan polttoon. Pellin säätämiseen tarvitset 4 mm kuusiokoloavain ja ristipäinen ruuvimeisseli. Aloita irrottamalla 4 ruuvia jotka pitävät peltimoottorien edessä oleva suojapelti paikallaan. Avaa molemmat luukut niin pääset ruuvien käsiksi. Irrota sen jälkeen stoppruuvi (5.). Säädä sitten pelti syvyyssunnassa niin että noin 1 mm jää pellin ja kattilassa olevan ilmalaatikon välille. Pellin pitää liikkua kevyellä vastustuksella ilmalaatikkoa vasten. 26

27 Vianhaku Ongelma Mahdolliset viat Toimenpide Savua pääsee kattilahuoneeseen sytytyksen aikana Puhallin on pois päältä Paina uudestaan päälle. Luukut vuotavat savua Tiiviste ei ole tiivis. Säädä luukut. Puhallin ei käynnisty Puhallin ei pysähdy Tervaa konvektiopinnoilla Varaajaan ei siirry lämpöä tai siirtyy hyvin vähän Kattila antaa vain vähän tehoa ja on vaikeasti lämmitettävä. Latausyksiköstä outoja ääniä ja pumppaus pysähtyy Järjestelmän paine laskee Happipitoisuus on poikkeavan korkea Happipitoisuus on poikkeavan matala Ilmapellit eivät säädy Soraääni puhaltimesta Elektroniikassa vika tai ylikuumenemissuoja lauennut Kattilan savukaasulämpötila ei ole ylittänyt 100 C polton aikana tai kattilan lämpötila ei ole ylittänyt 60 C. Palotila on nokinen. Lambdaanturia pitää puhdistusta. Peltimoottori rikkinäinen. Järjestelmässä luultavasti ilmaa. Huonot polttopuut. Kosteita polttopuita tai piipussa huono veto. Kattila tarvitsee nuohousta. Järjestelmässä luultavasti ilmaa. Järjestelmän paine liian matala. Järjestelmässä on vuoto. Paisunta-astian vesi on haihtunut. Paisunta-astian esipaine väärä. Ilmapellit ovat siirtynnet Ilmapellit ovat siirtyneet, tuli on sammunut Savukaasut alle 100 C, tuli on sammunut. Savukaasuanturi on rikki. Jäähdytyssiipi hankaa kattilaa vasten. Puhaltimen laakerit ovat kuluneet. Ota yhteyttä huoltoon Tuli on sammunut. Kattila tarvitsee nuohousta. Rikki / huono lämmön välitys anturiin anturitaskussa. Palotilaa ei täytetty riittävästi. Puhdista kattila. Puhdista lambda-anturi. Ota yhteyttä huoltoon. Täytä järjestelmä huolellisesti. Vaihda kuivempiin polttopuihin tai hakkaa käytettävät puut pienemmiksi. Kokeile kuivemmilla polttopuilla. Puhdista kattila ja puhallin. Noudata latausyksikön ohjeita. Nosta paine. Täytä ja ilmaa järjestelmä. Säädä paine. Säädä pellit Säädä pellit, tarkista poltto. Tarkista poltto ja mittaa anturi Tarkista jäähdytyssiipi moottorin ja puhaltimen välillä olevalla akselilla. Ota yhteyttää asentajaan Näyttö vilkkuu. Matala jännite piirikorttille. Säädä muuntaja. Korkea savukaasulämpötila. Tuubeissa tuhkaa. Nuohoa kattila. 27
