Sandvik Coromantin sorvaustyökalut ja -ratkaisut. Pikatie tuottavaan sorvaukseen

Transkriptio

1 Sandvik Coromantin sorvaustyökalut ja -ratkaisut Pikatie tuottavaan sorvaukseen

2 Etumatkaa ratkaisuillamme Erikoisalamme on lastuava työstö, ja tunnemme perusteellisesti koneistavien teollisuudenalojen haasteet. Haastamme myös itsemme päivästä päivään, sillä tavoitteena ovat työkaluratkaisut, jotka vastaavat omiin haasteisiisi sekä nyt että tulevaisuudessa. Uusin läpimurtomme ovat Inveio -terälaadut, joiden salaisuus on pinnoitteen yhdensuuntainen kiderakenne. Se antaa poikkeuksellisen hyvän kulumiskestävyyden ja pitkän kestoiän teräksen sorvauksessa. Olennainen osa ratkaisua on tarkasti suunnattu lastuamisnesteen syöttö. Sen avulla sekä lastunmurto että lämpötila saadaan hyvin hallintaan, jolloin terä kuluu hitaammin ja koneistus on varmempaa. Lopputuloksena on maksimaalinen terän kestoikä ja tehokas prosessi. Maailman luokan sorvausratkaisumme antavat yrityksellesi etumatkaa kovassa kilpailussa. 2

3 Inveio : kestävyyttä ja ikää Inveio on tekninen läpimurto, joka tarkoittaa terän aluminiumoksidipinnoitteen kiderakenteen yhdensuuntaisuutta. Se antaa terälle merkittävästi aiempaa paremman kulumiskestävyyden ja kestoiän. Tiiviisti pakkautunut yhdensuuntainen kiderakenne antaa vahvan suojan särmän lastuavalle osalle. Tämä parantaa merkittävästi kulumiskestävyyttä. Sekä GC4325 että GC4315 ovat uuden Inveio -sukupolven terälaatuja. GC4325 ja GC4315: kestävyyttä teräksen sorvaukseen Teräksen sorvaukseen tarkoitetut laadut GC4325 ja GC4315 ovat toista maata. Nämä Inveio-tekniikalla terästetyt laadut tuovat teräksen sorvaukseen kestävyyttä, ennakoitavuutta ja pitkän kestoiän. GC4325 toimii varmasti kerta kerran jälkeen ja on ensisijainen valinta useimmissa teräksen sorvaustöissä. GC4315 on suunniteltu kestämään korkeita lämpötiloja. Se on ratkaisu isoille lastuamisnopeuksille, pitkäkestoiseen lastuamiseen ja kovasorvaukseen. 3

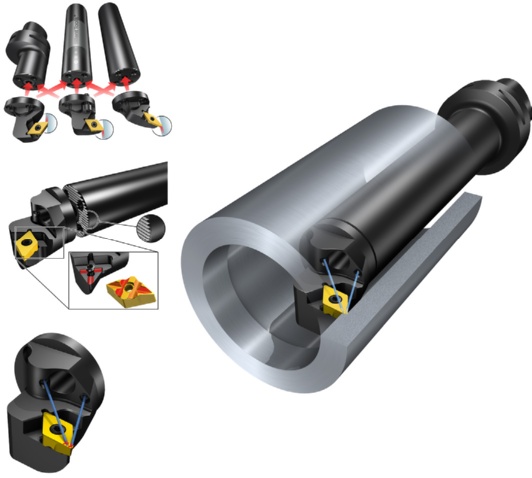

4 : moduulityökalut CoroCut SL on yleiskäyttöinen modulaarinen työkalujärjestelmä. Nerokas, erittäin tukeva SL-hammastuskiinnitys (Serration Lock) antaa laajat mahdollisuudet koota vähilläkin liitäntäkappaleilla ja vaihtoteräpäillä hyvin monenlaisia työkaluyhdistelmiä. CoroTurn SL -ratkaisuja on saatavissa sisä- ja ulkosorvaukseen, uransorvaukseen, kierresorvaukseen ja monitoimikoneistukseen. Suunnittele oma työkalusi: : tarkka nestesuihku CoroTurn HP ohjelman pidinten tarkat suuttimet suuntaavat suurinopeuksisen lastuamisnestesuihkun tarkasti teräsärmän oikeaan kohtaan. Ero tavanomaiseen lastuamisnesteen syöttöön on kiistaton niin lastunhallinnassa kuin prosessivarmuudessa. Hyödyt alkavat tuntua matalillakin paineilla, mutta mitä korkeampi paine on, sitä vaativampia materiaaleja voidaan koneistaa. Terägeometriat -MMC, -PMC ja -SMC on suunniteltu toimimaan mahdollisimman tehokkaasti CoroTurn HP -pitimissä. 4

5 : värinät kuriin Silent Tools on ainutlaatuinen valikoima värinävaimennettuja sorvauspuomeja ja liitäntäkappaleita, joilla saadaan hyvä tuottavuus ja tarkat toleranssit myös pitkillä vapaapituuksilla ja muutoin värinäalttiissa töissä. Edut yhdellä silmäyksellä: Värinävaimennuksella parempi tuottavuus Parempi pinnankarheus, tarkemmat toleranssit Halkaisija mm Tilauksesta saatavissa muitakin mittoja, muotoja ja kiinnityksiä Värinävaimennetun työkalun sisällä on esisäädetty vaimennusmekanismi, joka käsittää kumijousien varaan tuetun raskaan vaimennuskappaleen. Lisäksi vaimennusta tehostaa öljytäyttö. CoroTurn SL -teräpäät ja värinävaimennetut Silent Tools -sorvauspuomit ovat erittäin monikäyttöinen yhdistelmä. 5

6 CoroCut QD ja CoroCut 1-2: tuottavaa katkaisua ja ta Tarkalla ylä- ja alapuolisella nestesuuttimella varustetut CoroCut 1-2- ja CoroCut QD -työkalut ovat tuottava ja ongelmaton ratkaisu uransorvaukseen. Nopeasti, tehokkaasti, varmasti Vankka kiinnitys takaa hyvän tukevuuden ja oikeat kiinnitysvoimat ja siten korkeat ja varmat suoritusarvot. Bonuksena tulee helppo ja nopea terien vaihto. Lisäksi työkalun käsittelyä tehostavat plug and play -nesteliittimet, toisin sanoen työkalu on helppo vaihtaa ilman lastuamisnesteletkujen irrottelua ja kytkemistä. Kaikki nämä edut ja paljon muuta saat CoroCut QD- ja CoroCut 1-2 -työkaluilla. CoroCut 1-2: ensisijainen valinta varmaan ja tehokkaaseen uransorvaukseen. CoroCut QD: lyömättömän luotettavaa ja tehokasta katkaisua ja ta isoilla pistosyvyyksillä. Edut yhdellä silmäyksellä: Ylä- ja alapuolisilla nestesuuttimilla hyvä lastunhallinta ja pitkä terän kestoikä Tukeva kiinnitys ja luja materiaali pienentävät katkeamisriskiä, katkaisulehdestä voidaan tehdä kapeampi Helpot teränvaihdot ja nesteliitokset Wiper-terillä erinomainen pinnankarheus Suorituskykyiset terät kaikkien materiaalien koneistukseen 6

7 ilock : eliminoi terän liikkeet A ja O todella korkealaatuisessa kierteiden ja muotojen sorvauksessa on estää lastuamisvoimista johtuvat terän vähäisetkin liikkeet teräsijassa. Ratkaisu on ilock-kiinnitys, joka pitää terän takuuvarmasti paikoillaan. Kiinnitys on saatavissa CoroThread 266- ja CoroTurn TR -työkaluihin. Tarkkaa muotosorvausta: CoroTurn TR Maksimaalinen tukevuus pitimessä Hyvä kääntötarkkuus Tarkemmat toleranssit, hyvä pinnankarheus Sallii isot lastuamisarvot Korkealaatuiset kierteet: CoroThread 266 Erittäin tasalaatuiset kierreprofiilit Erittäin hyvä pinnankarheus Hyvä kääntötarkkuus 7

8 : tehokas vaihtoehto hionnalle on kustannustehokas vaihtoehto hiontamenetelmille, kun koneistetaan kovuudeltaan HRc:n teräksiä. Kovasorvauksella voidaan lyhentää koneistusaikoja ja säästää kustannuksia jopa yli 70 prosenttia. Muita etuja ovat prosessin joustavuus, lyhyet läpäisyajat ja tuotteiden korkea laatu. Kovasorvauksen menestysresepti: Terälaadut CB7015 ja CB7025 Hyvän tuottavuuden takaavat wiper- ja Xcel-terät Wiper ja Xcel: tuottavuushirmut Kovasorvaukseen kehitetyt wiper-geometriat -WH ja -WG perustuvat useisiin toisiinsa limittyviin säteisiin. Wiper-terä voi tehostaa koneistusta kahdella tavalla: parempi pinnankarheus normaaleilla lastuamisarvoilla sama pinnankarheus paljon isommilla syöttöarvoilla. Käytä Xcel-teriä koneistuksen optimointiin. Xcel-terien juohevasti wiper-nirkkoon liittyvä suora teräsärmä tarjoaa tuntuvia etuja vakionirkkoon verrattuna. Oikeissa olosuhteissa Xcel-teriä voidaan käyttää erittäin suurella syötöllä ja saavuttaa silti laadukas lopputulos. 8

9 Pikavaihto: lisää koneistusaikaa Pikavaihtojärjestelmien Coromant Capto ja QS tarkoitus on maksimoida koneen käyttöaste. Mahdollisimman helppokäyttöisiksi ja nopeasti vaihdettaviksi suunnitellut työkalut pitävät koneet käynnissä ja minimoivat kalliin hukka-ajan. Kumpikin järjestelmä sisältää ratkaisuja tarkkaan lastuamisnesteen syöttöön, joka optimoi lastunhallinnan ja prosessivarmuuden. QS -pidinjärjestelmä enemmän irti pitkäsorvausautomaatista Helppo työkalunvaihto, vähemmän hukka-aikaa Hyvä toisto- ja paikoitustarkkuus Coromant Capto pikavaihtotyökalut sorvauskeskuksiin ja monitoimikoneisiin Hyvä tukevuus ja tarkkuus Lyhyet asetusajat Iso taivutusjäykkyys 9

10 : mittojen mukaan Toisinaan tarkalleen sopivan mittaista työkalua ei löydy vakiovalikoimasta. Silloin ratkaisu on -palvelumme. -edut yhdellä silmäyksellä: Työkalu ja terät täsmälleen tarpeen mukaan Nopeat tarjoukset ja toimitukset Suorituskykytakuu sovitulle tuotteelle ja lastuamisarvoille -palvelu on käytettävissäsi sekä verkkosivujemme kautta että myyntiedustajiemme välityksellä. Lisätietoja: 10

11 Luonto ja kukkaro kiittävät Suurin osa täyskovametallisista työkaluistamme on valmistettu kierrätetystä kovametallista. Saamme kovametallin asiakkailtamme, jotka voivat saada työkaluistaan ja teristään jopa kymmeniä tuhansia euroja vuodessa myymällä ne meille. Ostamme kovametallia valmistajasta riippumatta käypään markkinahintaan. Kierrättääkö yrityksesi kovametallityökalunsa? Se kannattaa, sillä siitä kiittää sekä luonto että kukkaro. Lisätietoja verkkosivuillamme: 11

12 Apu on lähellä coromant.com/ fi Pääkonttori: AB Sandvik Coromant SE Sandviken, Sweden Sähköposti: C-1040:099 FIN/01 AB Sandvik Coromant 2014
