Miten valitset oikean työkalun katkaisuun ja uransorvaukseen
|
|
- Esko Hämäläinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 PARTNG AND GROOVNG ow to choose the right tool for parting and grooving Miten valitset oikean työkalun katkaisuun ja uransorvaukseen Miten valitset oikean työkalun katkaisuun ja uransorvaukseen 1 Määrittele koneistustapa ja sopiva työkalujärjestelmä Määrittele koneistusvaihe: - Katkaisu - Ulkopuolinen tai sisäpuolinen uransorvaus, aksiaalipisto, matala uransorvaus - Sisä- tai ulkopuolinen sorvaus - Pääteuran sorvaus, muotosorvaus ja valitse sopivin järjestelmä siihen. Katso yleiskuva. 2 Valitse terägeometria ja laatu Valitse terägeometria ja laatu. Valitse teräkoko ko. tilaussivulta. 3 Valitse työkalujärjestelmä ja teränpitimen malli Valitse Coromant Capto - tai varsimallinen työkalu revolveripään/karan kiinnitysmahdollisuuksien mukaan. Valitse sopiva pitimen koko ko. tilaussivulta. Teräsijan on oltava terän kokoa vastaava. 4 Valitse syöttö ja lastuamisnopeus Etsi terälle suositeltu syöttö. Valitse suositeltu lastuamisnopeus. Lastuamisnopeus- ja syöttösuositukset eri aineille on merkitty teräpakkaukseen. Symbolit, jotka esiintyvät tilaussivuilla: Teknisiä lisätietoja saat Teknisestä käsikirjasta. Ulkopuolinen koneistus Coromant Capto - teräpää Terät Työkalun valitseminen, yleisesittely Sisäpuolinen koneistus Varsipidin Varaosat/tarvikkeet Laatujen kuvaukset CoroTurn SL sisäpuoliset liitäntäkappaleet Sorvauspuomi olkit Mittatilausratkaisut t Katkaisulehtien pitimet Lastuamisnopeussuosi -tukset Syöttö- ja lastuamissyvyyssuositukset Muuntotaulukko, laskukaavoja ja määritelmiä 2
2 PARTNG AND GROOVNG Content Käyttöalueet Katkaisu, uransorvaus, muotosorvaus ja yleissorvaus Terien yleisesittely Pitimien yleisesittely Tuotteet 1- ja 2-särmäiset CoroCut-terät Katkaisu, uransorvaus, muotosorvaus ja yleissorvaus Terien koodiavain Terät Pitimien koodiavain Ulkopuoliset työkalut Sisäpuoliset työkalut 3-särmäiset CoroCut -terät Ohutseinäisten kappaleiden katkaisu ja uransorvaus Terien koodiavain Terät Pitimien koodiavain Ulkopuoliset työkalut T-Max Q-Cut Katkaisu, uransorvaus, muotosorvaus ja yleissorvaus Terät Ulko-/sisäpuoliset työkalut Terät Ulko-/sisäpuoliset työkalut Muut katkaisu- ja uransorvausjärjestelmät CoroThread, lukkorengasurien sorvaus T-Max -keraamit uransorvaukseen ja muotosorvaukseen CoroCut XS, ulkopuoliset työkalut pienosavalmistukseen CoroTurn XS, sisäpuoliset työkalut pienosavalmistukseen CoroCut M, sisäpuoliset työkalut tarkkuuskoneistukseen Lieriömäisten puomien holkit EasyFix Varaosat Momenttiavaimet Lastuamisarvot Lastuamissyvyys- ja syöttösuositukset ja geometrioiden kuvaukset Lastuamisnopeussuositukset Terälaatujen tiedot A A
3 PARTNG AND GROOVNG Overview Yleisesittely CoroCut : 1 tai 2 särmää Ensisijainen valinta kaikkiin katkaisu- ja uransorvausvaiheisiin T-Max Q-Cut Syvään katkaisuun Sisäpuoliseen koneistukseen ja pientä halkaisijaa vaativaan aksiaalipistoon CoroThread Ulkopuoliseen lukkorengasuran sorvaukseen T-Max - Kuumalujien supeseosten uransorvaukseen ja muotosorvaukseen 2-särmäiset CoroCut -terät Lastuamissyvyys maks. 20 (.787 tuumaa) Sivu 14 1-särmäinen CoroCut Sivu 14 CoroCut 3 Lastuamissyvyys maks. 6.4 (.251 tuumaa) Sivu 52 T-Max Q-Cut Sivu 59 Katkaisu Yleinen uransorvaus Lukkorengasuran sorvaus T-Max Q-Cut Sivu 78 CoroThread Sivu 85 CoroCut XS Sivu 88 CoroCut M Pienten kappaleiden tarkkaan koneistukseen Pienten kappaleiden tarkkaan koneistukseen Sivu 95 CoroTurn XS Sivu A309 T-Max -keraamiterät Sivu 86 = ensisijainen valinta = vaihtoehto 4
4 PARTNG AND GROOVNG Overview Yleisesittely CoroCut 3 Ohutseinäputkien katkaisuun, ura- ja muotosorvaukseen. CoroTurn XS Pienten kappaleiden tarkkaan sisäpuoliseen yleis-, ura- ja kierresorvaukseen CoroCut XS Pienten kappaleiden tarkkaan sisäpuoliseen yleis-, katkaisu-, ura- ja kierresorvaukseen CoroCut M Tarkkaan sisäpuoliseen yleis-, ura- ja kierresorvaukseen Aksiaalipisto Muotosorvaus Sorvaus Sisäpuolinen koneistus Ensiäisen lastun halkaisija min. 34 (1.339 tuumaa) Min. reikä 25 (.984 tuumaa) Min. reikä 25 (.984 tuumaa) Ensiäisen lastun halkaisija min. 24 (.945 tuumaa) Pienten kappaleiden koneistus Min. reikä 20 (.787 tuumaa) Lukkorengasurien sorvaus. Min. reikä 12 (.472 tuumaa). Ensiäisen lastun halkaisija min. 12 (.472 tuumaa) Min. reikä 10 (.394 tuumaa) Min. avarrus 4.2 (.165 tuumaa) Min. reikä 63.5 (2.500 tuumaa) 5
5 PARTNG AND GROOVNG nsert overview Terien yleisesittely Katkaisu ja uransorvaus Katkaisu CoroCut 1-2 CoroCut 3 T-Max Q-Cut Terän leveys, 123-CF 123-CM 123-CR 123-CS 123-CM 123-CS E E E E Terän leveys, tuumaa Sivu Katkaisu T-Max Q- Cut CoroCut XS Uransorvaus CoroCut 1-2 CoroCut 3 Terän leveys, F F MACR/L 123-GF 123-GM 123-GR 123-CN Terän leveys, tuumaa Sivu Uransorvaus T-Max Q-Cut T-Max Q-Cut CoroCut XS Terän leveys, G G G CN U G G MAGR/L MAFR/L MAR/L Terän leveys, tuumaa Sivu Uransorvaus, sisäpuolinen CoroTurn XS CoroCut M Terän leveys, CXS-..G CXS-..GX CXS-..F M-..G M-..GX M-..TE M-.. M-FA/F Terän leveys, tuumaa Sivu A317 A321 A
6 PARTNG AND GROOVNG nsert overview Terien yleisesittely Katkaisu ja uransorvaus Uransorvaus CoroThread, lukkorengasurat T-Max - keraamiterät CoroCut 1-2 Terän leveys, /CSG 123-RM 123-RO 123-RS 123-CN 123-AM Terän leveys, tuumaa Sivu Muotosorvaus T-Max Q-Cut T-Max Q-Cut CoroTurn XS CoroCut M T-Max keraamiterät Terän leveys, P P PCD CN P CXS-..R M-..R , Terän leveys, tuumaa Sivu A Sorvaus CoroCut 1-2 T-Max Q-Cut CoroTurn XS CoroCut M Terän leveys, 123-TF 123-TM T T CXS-..T98 CXS-..TE M-..T45 M-..T Terän leveys, tuumaa Sivu A313 A Aihiot CoroCut 1-2 CoroCut 3 T-Max Q-Cut CoroCut XS Terän leveys, N123-G R/L123-G N123-G MAXR/L Terän leveys, tuumaa Sivu

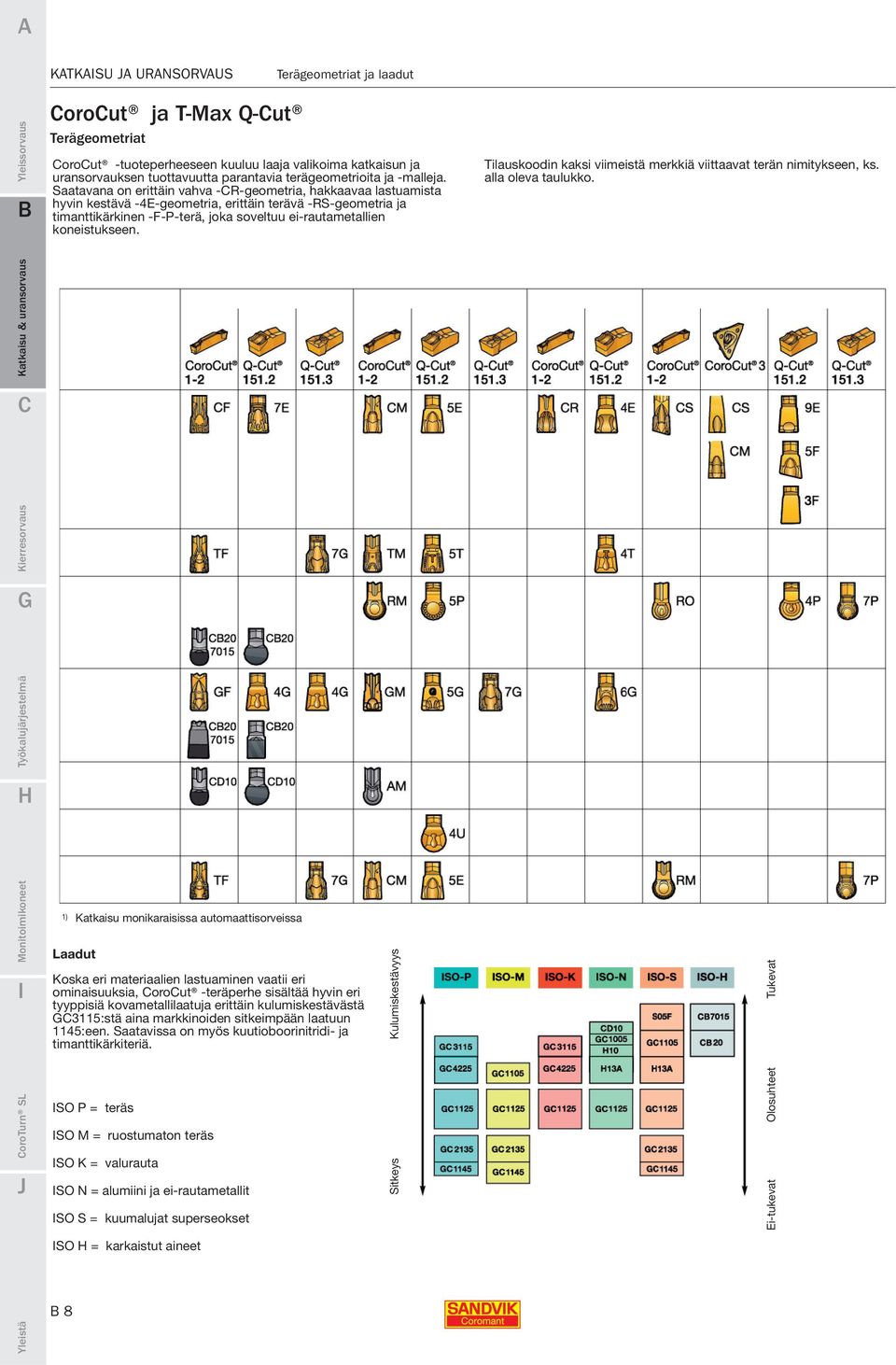

7 PARTNG AND GROOVNG nsert geometries and grades Terägeometriat ja laadut CoroCut ja T-Max Q-Cut Terägeometriat CoroCut -tuoteperheeseen kuuluu laaja valikoima katkaisun ja uransorvauksen tuottavuutta parantavia terägeometrioita ja -malleja. Saatavana on erittäin vahva -CR-geometria, hakkaavaa lastuamista hyvin kestävä -4E-geometria, erittäin terävä -RS-geometria ja timanttikärkinen -F-P-terä, joka soveltuu ei-rautametallien koneistukseen. Tilauskoodin kaksi viimeistä merkkiä viittaavat terän nimitykseen, ks. alla oleva taulukko. Käyttöalue Pieni syöttö Keskisuuri syöttö Suuri syöttö Optimoijat Katkaisu 1) Sorvaus Muotosorvaus Karkaistuihin aineisiin Uransorvaus Karkaistuihin aineisiin Alumiinin muotosorvaus Pääteuran sorvaus Aksiaalipisto 1) Katkaisu monikaraisissa automaattisorveissa Laadut Koska eri materiaalien lastuaminen vaatii eri ominaisuuksia, CoroCut -teräperhe sisältää hyvin eri tyyppisiä kovametallilaatuja erittäin kulumiskestävästä GC3115:stä aina markkinoiden sitkeimpään laatuun 1145:een. Saatavissa on myös kuutioboorinitridi- ja timanttikärkiteriä. Kulumiskestävyys Tukevat SO P = teräs SO M = ruostumaton teräs SO K = valurauta SO N = alumiini ja ei-rautametallit SO S = kuumalujat superseokset Sitkeys Olosuhteet Ei-tukevat SO = karkaistut aineet 8

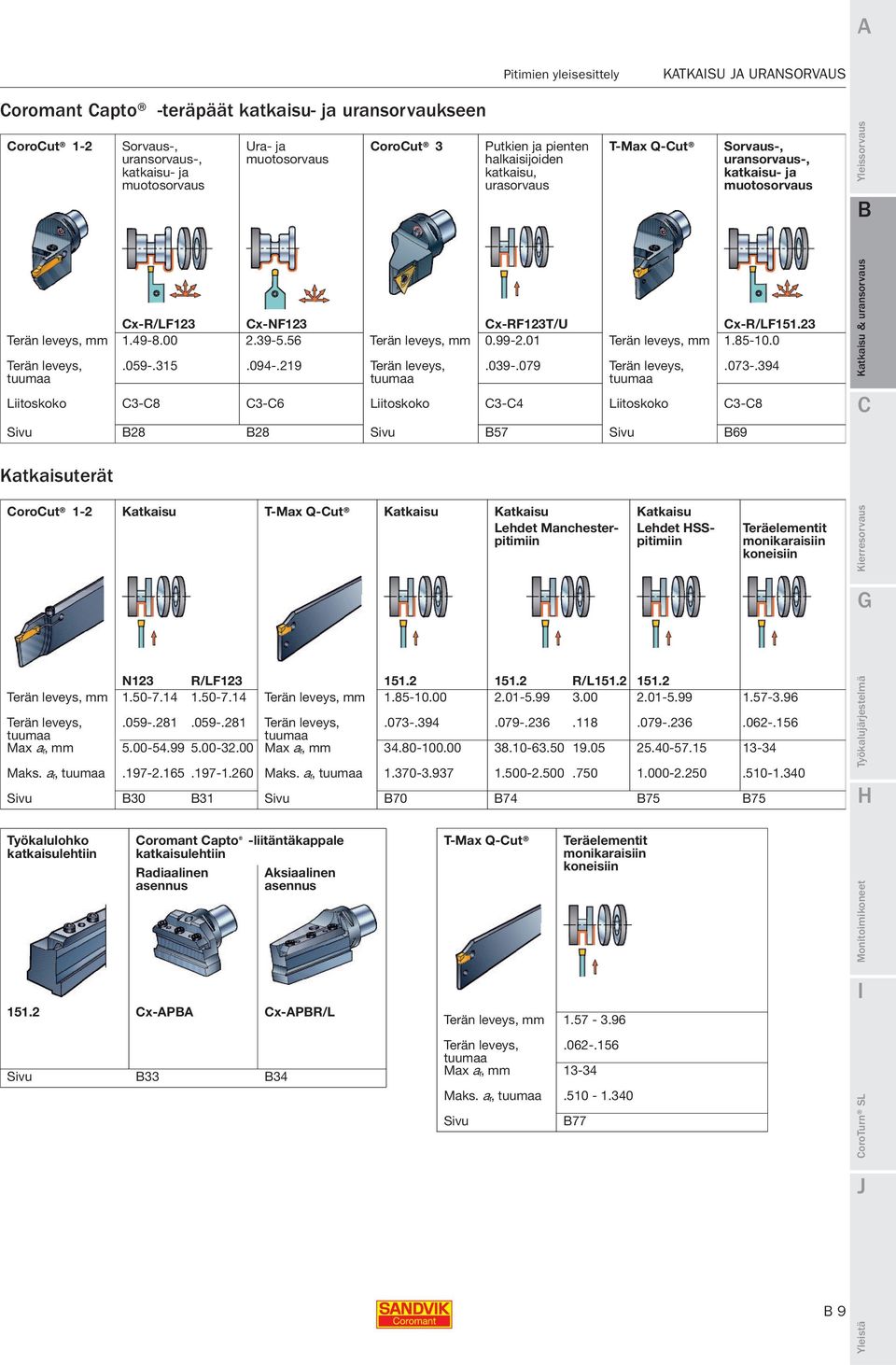

8 PARTNG AND GROOVNG Tool holder overview Pitimien yleisesittely Coromant Capto -teräpäät katkaisu- ja uransorvaukseen CoroCut 1-2 Sorvaus-, uransorvaus-, katkaisu- ja muotosorvaus Ura- ja muotosorvaus CoroCut 3 Putkien ja pienten halkaisijoiden katkaisu, urasorvaus T-Max Q-Cut Sorvaus-, uransorvaus-, katkaisu- ja muotosorvaus Cx-R/LF123 Cx-NF123 Cx-RF123T/U Cx-R/LF Terän leveys, Terän leveys, Terän leveys, Terän leveys, tuumaa Terän leveys, tuumaa Terän leveys, tuumaa Liitoskoko C3-C8 C3-C6 Liitoskoko C3-C4 Liitoskoko C3-C8 Sivu Sivu 57 Sivu 69 Katkaisuterät CoroCut 1-2 Katkaisu T-Max Q-Cut Katkaisu Katkaisu Katkaisu Lehdet Manchesterpitimiin Lehdet SSpitimiin Teräelementit monikaraisiin koneisiin N123 R/LF R/L Terän leveys, Terän leveys, Terän leveys, Terän leveys, tuumaa tuumaa Max, Max, Maks., tuumaa Maks., tuumaa Sivu Sivu Työkalulohko katkaisulehtiin Coromant Capto -liitäntäkappale katkaisulehtiin Radiaalinen asennus Aksiaalinen asennus Cx-APA Cx-APR/L Sivu T-Max Q-Cut Teräelementit monikaraisiin koneisiin Terän leveys, Terän leveys, tuumaa Max, Maks., tuumaa Sivu 77 9
9 PARTNG AND GROOVNG Tool holder overview Pitimien yleisesittely Varsipitimet katkaisuun ja uransorvaukseen CoroCut 1-2 Sorvaus-, uransorvaus-, katkaisu- ja muotosorvaus Muotosorvaus Matalan uran sorvaukseen ja aksiaalipistoon 0º 7º 45º 70º 0º/90º 0º/90º Aksiaalipisto R/LF123 R/LF123 R/LF123/-S NF123 R/LX R/LX R/LX R/LG123 R/LG123 Terän leveys, Terän leveys, tuumaa Varren halk., Varsikoko, tuumaa Sivu CoroCut 3 Putkien ja pienihalkaisijaisten kappaleiden katkaisu T-Max Q-Cut Katkaisu Sorvaus-, uransorvaus-, katkaisu- ja muotosorvaus Pääteuran sorvaus Aksiaalipisto (151.3-teriin) 0º 90º RF123T R/L RF123U R/L R/L R/LS R/LF R/LG Terän leveys, Terän leveys, Terän leveys, tuumaa Terän leveys, tuumaa Varren halk., Varren halk., Varsikoko, tuumaa Varsikoko, tuumaa Sivu 58 Sivu Sorvauspuomit katkaisuun ja uransorvaukseen CoroCut 1-2 Uransorvaus, muotosorvaus ja sorvaus Muotosorvaus T-Max Q-Cut Uransorvaus, muotosorvaus ja sorvaus (151.3-teriin) Aksiaalipisto (151.3-teriin) R/LAG123 R/LAX123 R/LAG R/LAF Terän leveys, Terän leveys, Terän leveys, tuumaa Terän leveys, tuumaa Min. reiän halk., Min. reiän halk., Min. reiän halk., tuumaa Min. reiän halk., tuumaa Puomin halkaisija, Puomin halkaisija, Puomin halkaisija, tuumaa Puomin halkaisija, tuumaa Sivu Sivu Varsimalliset pitimet QS-pidinjärjestelmään s. A
10 PARTNG AND GROOVNG Tool holder overview Pitimien yleisesittely CoroTurn SL -liitoksella varustetut teräpäät katkaisuun ja uransorvaukseen CoroCut SL Sorvaus-, uransorvaus-, katkaisu- ja muotosorvaus Sisäpuolinen sorvaus ja muotosorvaus Matalan uran sorvaukseen ja aksiaalipistoon Aksiaalipisto CoroCut 3 SL Matala uransorvaus R/L123- R/L123-C R/L123-A R/L 123 T/U Terän leveys, Terän leveys, Terän leveys, tuumaa Terän leveys, tuumaa SL-liitoskoko, Liitoskoko, Sivu Sivu 46 T-Max Q-Cut SL Uransorvaus ja katkaisu Sisäpuolinen sorvaus ja muotosorvaus Aksiaalipisto (151.2-teriin) (151.3-teriin) (151.3-teriin) (151.3-teriin) Ura- ja muotosorvaus CoroCut XS SL Pienten kappaleiden tarkkaan koneistukseen R/L R/L151.3 R/L151.3 A/ R/LAG R/L SMAL Terän leveys, Terän leveys, tuumaa SL-liitoskoko, Sivu Tarvikkeet Lieriömallisten sorvauspuomien holkit EasyFix Puomin halkaisija, Puomin halkaisija, tuumaa Sivu A305 A305 Tarvikkeet lastuamisnesteen syöttöön Lastuamisnestesuutin Lastuamisnesteliitäntä Lastuamisnesteputki Coromant Capto - teräpäihin Sorvauspuomiin SL-terälehtiin Sivu A308 A
11 PARTNG AND GROOVNG Tool holder overview Pitimien yleisesittely CoroTurn SL70 -liitoksella varustetut teräpäät CoroTurn SL70 Sorvaus-, uransorvaus-, katkaisu- ja muotosorvaus Sisäpuolinen sorvaus ja muotosorvaus SL70-CRDCR / SL70-CRSCR / SL70-SRDCR Teräkoko, (ic, tuumaa) (3/8-1/2) SL70-liitoskoko 70 Sivu 99 CoroCut SL70 Uransorvaus ja katkaisu Sisäpuolinen sorvaus ja muotosorvaus Aksiaalipisto SL70-R/L123 SL70-R/L123 Terän leveys, Terän leveys, tuumaa SL70-liitoskoko Sivu Liitäntäkappaleet Coromant Capto - liitäntäkappaleet Coromant Capto -koko C5-C8 C6 C6 C5-C8 SL70-liitoskoko Sivu CoroTurn SL liitäntäadapterit CoroTurn SL70 teräpäille Liitoskoko Koneen liitoskoko Työkalun liitoskoko Sivu
12 PARTNG AND GROOVNG Tool holder overview Pitimien yleisesittely CoroCut M-sorvauspuomit/terät CoroCut M Teräsvartiset sorvauspuomit Kovametallivartiset sorvauspuomit Terät Uransorvaus Muotosorvaus Esikatkaisu M-A M-E M G M R M GX Puomin halkaisija, Puomin halkaisija, Terän koko Sivu Terät Asetus-/asetuslisäkulma κ r 45 /45 κ r 93 / 3 κ r 93 / 3 κ r /-27.5 Aksiaalipisto Sorvaus/ muotosorvaus Sorvaus Kopiosorvaus Takasorvaus Kierresorvaus M-FA/F M T045 M T093 M TE 93 M 030 M T CoroCut XS varsipitimet pienten kappaleiden koneistukseen CoroCut XS Varsimalliset pitimet Terät SL-teräpää Katkaisu Katkaisu Katkaisu Katkaisupidin SMALR/L/SMALR/L-X R/L SMAL MACR/L-N MACR/L-R MACR/L-L Terän koko SL-liitoskoko, Varren halk., Varsikoko, tuumaa Sivu CoroCut XS Terät CoroTurn XS - Uransorvaus sorvauspuomit Muotosorvaus Uransorvaus Sorvaus Takasorvaus Kierresorvaus Koko valikoima katkaisuun, uransorvaukseen, kierresorvaukseen ja yleissorvaukseen s. A325 MACR/L-T MAGR/L MAFR/L MAR/L MATR/L Terän koko Sivu
13 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut : 1 tai 2 särmää 1-2-särmäinen CoroCut 1- tai 2-särmäiset terät Ensisijainen valinta kaikkiin katkaisu-, muotosorvausja uransorvausvaiheisiin. Pidinvalikoima 1- ja 2-särmäisiin CoroCut -teriin on saatavana runsaasti erilaisia pidinvaihtoehtoja. Terä V-ura Kiskokiinnitys Terägeometriat Geometriavaihtoehtoja on runsaasti eri koneistusvaiheiden ja syöttöalueiden mukaan. Terämallit CoroCut 1-2 särmäiset terät saatavissa leveyksillä 1,5 (.059 tuumaa) - 15 (.591 tuumaa). - CoroCut 2-särmäinen terä taloudelliseen koneistukseen - CoroCut 1-särmäinen Terän kiinnitys Pidin Järjestelmä perustuu patentoituun kisko- ja V-profiilikiinnitykseen, joka kestää työkaluun kuastakin suunnasta kohdistuvia suuria aksiaalivoimia. Kiinnitys ja pitkä terä takaavat erinomaisen tukevuuden. CoroCut SL - Monipuolinen työkaluratkaisu CoroTurn SL -liitäntäkappaleiden ja CoroCut SL -terälehtien avulla muutamasta osasta saadaan yhdistelemällä monenlaisia työkaluratkaisuja sekä ulko- että sisäpuoliseen koneistukseen. Ks. s. 2. Terälaadut CoroCut -teriä on saatavana kaikenlaiset aineet kattavana laajana erikoislaatujen valikoimana: - Kovametalli - Monikiteinen timantti - Kuutioboorinitridi - Cermet Entistä eneän mahdollisuuksia mittatilaustyökalujen avulla. Lisätietoja Tailor Made - ohjelmasta sivulla J3. SO-käyttöalueet: 14

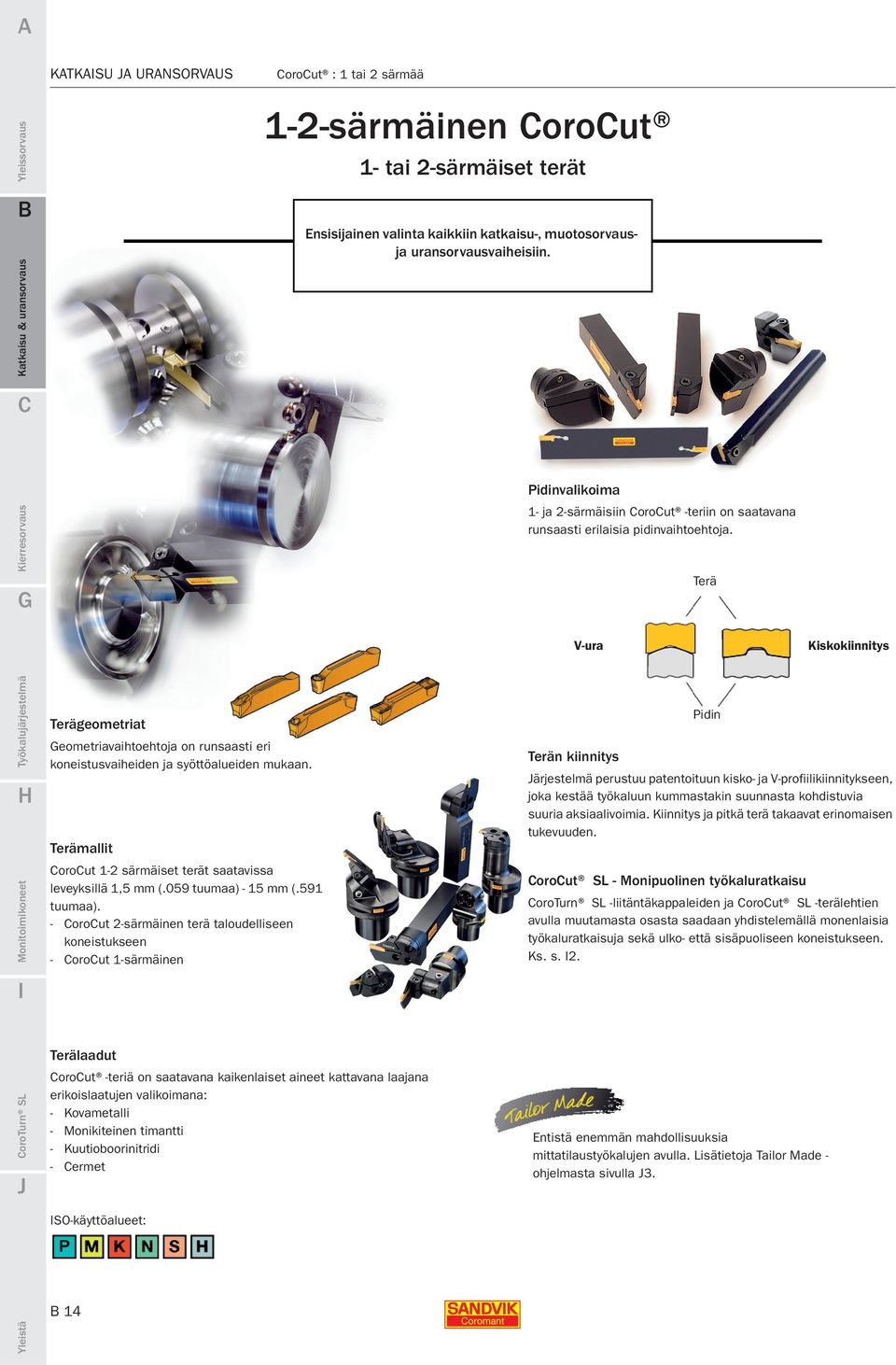

14 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut terien koodiavain 1 Kätisyys 2 Pääkoodi 3 Teräsijan koko * CoroCut 1-2 R 123 D G K E L F J M R N CoroCut 3 T = oikeakätinen U = vasenkätinen L * Teräsijan vaihtokelpoisuus: Vastattava pitimen teräsijan kokoa. Teräsijan koko Koko, Pidin Teräsijan koko Koko, Pidin D 1.5 D 4.0 E 2.0 E J 5.0 J, F 2.5 F, E K 6.0 K, J, G 3.0 G, F, E L 8.0 L M 9.0 M R 1.5 R 4 Särmien lukumäärä 5 Terän koko 6 Kärkikulma 1 tai 2 3 Esim.: 0400 =.157 tuumaa (4 ) Esim.: 00 = 0 05 = 5 7 Nirkonsäde 8 Geometriamerkinnät Ensiäinen merkki: Koneistusvaihe Toinen merkki: Esim.: 04 =.016 tuumaa (0.4 ) A = Alumiini/muotosorvaus E = ER-käsitelty teräsärmä 08 =.031 tuumaa (0.8 ) C = katkaisu F = Pieni syöttö T = Sorvaus M = Keskisuuri syöttö G = Uransorvaus R = Suuri syöttö R = Muotosorvaus O = Optimoitu erikoiskäyttöön = Aihio S = Terävä teräsärmä G = Aihio nserts 15
15 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Katkaisu SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Keskisuuri syöttö Suuri syöttö Toleranssit, (tuumaa): l a = +0.10/0 (+.004/0) r ε = ±0.10 (±.004) Valintaperusteet, millimetriä, tuumaa (, in.) P M K S l a a l ε r in. ψ r α f r ε in. maks. maks. Teräsijan 1) in. 1) koko 2) GC GC GC GC GC CT GC GC GC GC GC GC GC GC GC GC GC Tilauskoodi 2-särmäiset CoroCut -terät F N123F CF R123F CF L123F CF G N123G CF R/L123G CF N CF R CF L CF 1-särmäinen CoroCut E N123E CM F N123F CM G N123G CM N CM J N123J CM 2-särmäiset CoroCut -terät D N123D CM E N123E CM R/L123E CM F N123F CM R/L123F CM G N123G CM R/L123G CM N CM R/L CM N123J CM R123J CM J L123J CM 1-särmäinen CoroCut F N123F CR G N123G CR N CR J N123J CR 2-särmäiset CoroCut -terät F N123F CR R123F CR L123F CR G N123G CR R/L123G CR N CR R/L CR J N123J CR R123J CR L123J CR K N123K CR 1) Käytettäessä 1-särmäisiä CoroCut -teriä pitimen -mitta määrää suurian lastuamissyvyyden. 2) Vastattava pitimen teräsijan kokoa. Geometrioiden kuvaukset s P30 P45 P35 P15 P20 P10 M15 M25 M40 M30 K30 K15 K25 S15 S25 S40 S30 N = neutraali, R = oikeakätinen, L = vasenkätinen = ensisijainen valinta nserts 16
16 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Katkaisu SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Toleranssit, (tuumaa): l a = ±0.02 (±.0008) r ε = ±0.05 (±.002) Valintaperusteet, millimetriä, tuumaa (, in.) P M K S GC GC GC GC GC CT GC GC GC GC GC GC GC GC GC GC GC a l a l ε r maks. maks. Teräsijan in. ψ r α f ε r in. in. koko 1) Tilauskoodi 2-särmäiset CoroCut -terät D R/L123D CS R/L123D CS E R/L123E CS R/L123E CS F R/L123F CS R/L123F CS G R/L123G CS R/L123G CS P30 P45 P35 P15 P20 P10 M15 M25 M40 M30 K30 K15 K25 S15 S25 S40 S30 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen = ensisijainen valinta Geometrioiden kuvaukset s nserts 17
17 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Uransorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Toleranssit, (tuumaa): l a = ±0.02 (±.0008) r ε = ±0.05 (±.002) Lukkorengasurien sorvaukseen l a = (+.004) (+.005) r ε = ±0.05 (±.002) Valintaperusteet, millimetriä, tuumaa (, in.) P M K N S ε r in. α maks. in. GC GC CT GC GC GC GC - GC - - GC GC GC GC - a l a l in. ε r maks. Teräsijan koko 1) Tilauskoodi 2-särmäiset CoroCut -terät D N123D GF E N123E GF N123E GF N123E GF N123E GF F N123F GF N123F GF N123F GF N123F GF N123F GF G N123G GF N123G GF N123G GF N123G GF N123G GF N123G GF N123G GF N GF N GF N GF N GF N GF N GF N GF N GF N GF N GF N GF N GF J N123J GF N123J GF K N123K GF N123K GF N123K GF N123K GF N123K GF L N123L GF N123L GF E N123E GF N123E GF F N123F GF G N123G GF N GF J N123J GF A 13A 13A A P30 P35 P10 M10 M15 M25 M30 M15 K30 K20 N20 S15 S15 S25 S30 S15 1) Vastattava pitimen teräsijan kokoa. N = neutraali = ensisijainen valinta Geometrioiden kuvaukset s J3 8 nserts 18
18 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Uransorvaus SO-käyttöalueet, ks. taulukon alaosa. Keskisuuri syöttö Valintaperusteet, millimetriä, tuumaa (, in.) ε r in. α maks. in. Teräsijan koko 1) Toleranssit, (tuumaa): l a = +0.10/0 (+.004/0) r ε = ±0.10 (±.004) P M K N S GC GC GC GC GC CT GC GC GC GC GC - GC GC GC - - GC GC GC GC GC - a l a l in. ε r maks. Tilauskoodi 2-särmäiset CoroCut E N123E GM N123E GM G N123G GM N123G GM N GM J N123J GM N123J GM K N123K GM N123K GM L N123L GM N123L GM A A 13A A Uransorvaus P30 P45 P35 P15 P20 P10 M10 M15 M25 M40 M30 M15 K30 K15 K25 K20 N20 S15 S15 S25 S40 S30 S15 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta SO-käyttöalueet, ks. taulukon alaosa. Keskisuuri syöttö Valintaperusteet, millimetriä, tuumaa (, in.) l a l a in. r ε ε r Teräsijan in. α f max 1) koko 2) Toleranssit, (tuumaa): l a = ±0.03 (±.001) r ε= ±0.10 (±.004) P M K N S GC GC GC GC GC CT GC GC GC GC GC - GC GC GC - - GC GC GC GC GC A A 13A A Tilauskoodi 1-särmäinen CoroCut M N123M GM N123M GM N123M GM N123M GM 1) Käytettäessä 1-särmäisiä CoroCut -teriä pitimen -mitta määrää suurian lastuamissyvyyden. 2) Vastattava pitimen teräsijan kokoa. Geometrioiden kuvaukset s P30 P45 P35 P15 P20 P10 M10 M15 M25 M40 M30 M15 K30 K15 K25 K20 N20 S15 S15 S25 S40 S30 S15 N = neutraali = ensisijainen valinta J3 8 nserts 19
19 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Uransorvaus SO-käyttöalueet, ks. taulukon alaosa. Suuri syöttö Keskisuuri Toleranssit, (tuumaa): l a = ±0.08 (±.003) r ε = ±0.10 (±.004) Valintaperusteet, millimetriä, tuumaa (, in.) P M K N S l a l a in. r ε r ε GC GC GC GC GC GC GC GC GC GC GC GC in. α f Teräsijan koko 1) Tilauskoodi 1-särmäinen CoroCut R N123R GR 1-särmäinen CoroCut R N123R GM N123R GM N123R GM P30 P35 P20 M15 M25 M30 K30 K25 N25 S15 S25 S30 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta J3 8 nserts 20

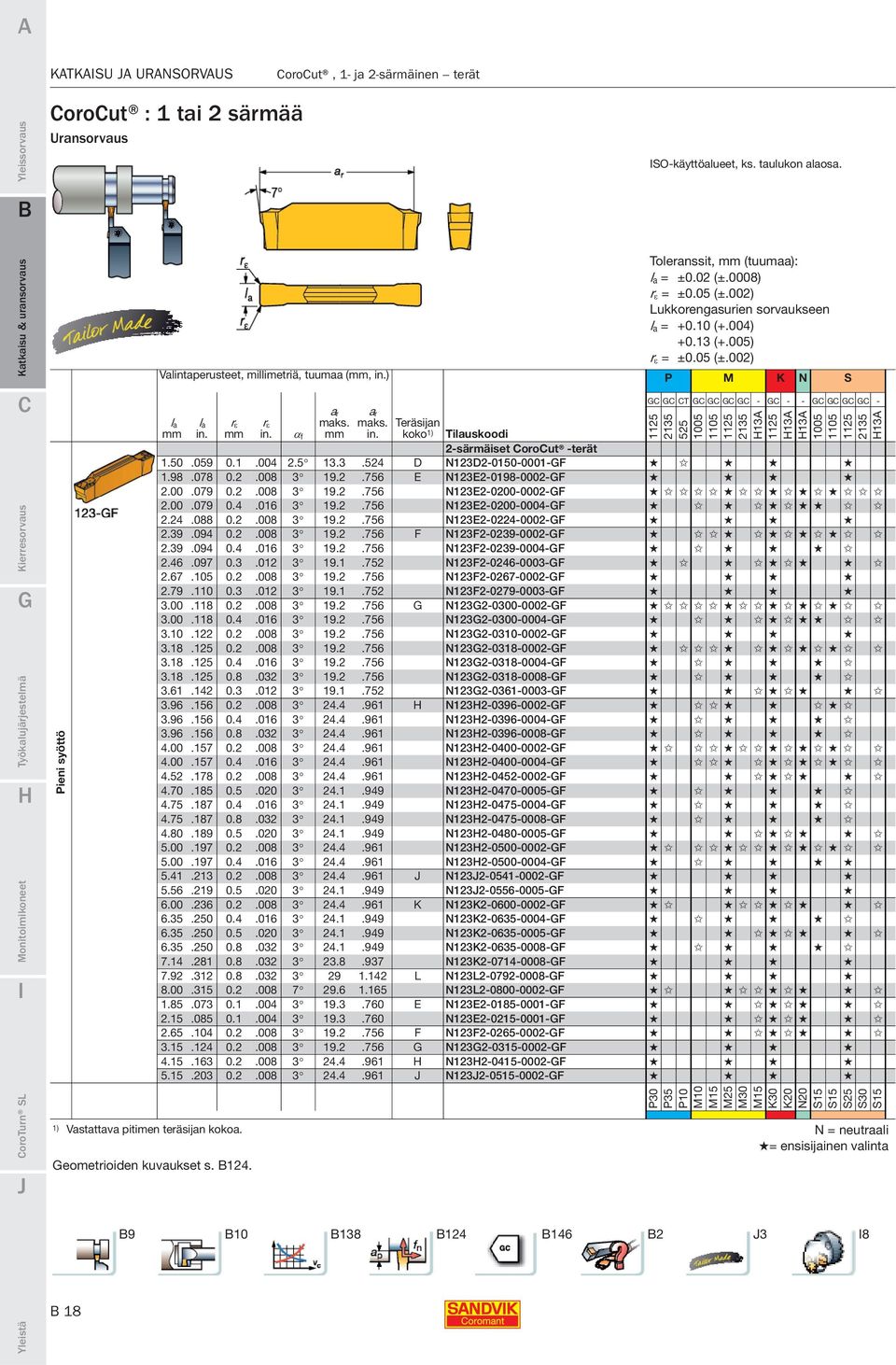

20 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Karkaistujen aineiden uransorvaukseen SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Valintaperusteet, millimetriä, tuumaa (, in.) l a l a in. r ε ε r in. α f max 1) Teräsijan koko 2) Toleranssit, (tuumaa): l a = ±0.02 (±.0008) r ε = ±0.05 (±.002) iw Tilauskoodi 1-särmäinen CoroCut G N123G GE N123G GE N GE N GE N GE J N123J GE K N123K GE L N123L GE 1-särmäinen CoroCut G N123G S N S N S J N123J S L N123L S01025 C C 7015 C20 1) Käytettäessä 1-särmäisiä CoroCut -teriä pitimen -mitta määrää suurian lastuamissyvyyden. 2) Vastattava pitimen teräsijan kokoa. Geometrioiden kuvaukset s N = neutraali = ensisijainen valinta J3 8 nserts 21
21 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Muotosorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Keskisuuri syöttö Toleranssit, (tuumaa): -RM l a = +0.10/0 (+.004/0) r ε = ±0.10 (±.004) -RO l a = ±0.02 (±.0008) r ε = ±0.10 (±.0004) Valintaperusteet, millimetriä, tuumaa (, in.) P M K N S l a l a in. r ε r ε in. α f maks. 1) maks., in. 1) Teräsijan koko 2) Tilauskoodi 2-särmäiset CoroCut -terät GC GC GC GC CT GC GC GC GC - GC GC GC - - GC GC GC - GC A A 13A A S05F E N123E RO N123E RO F N123F RO N123F RO N RO N RO N RO N RO N RO J N123J RO N123J RO K N123K RO L N123L RO 1-särmäinen CoroCut G N123G RM J N123J RM L N123L RM 2-särmäiset CoroCut -terät F N123F RM N123F RM G N123G RM N RM N RM N RM J N123J RM N123J RM L N123L RM 1) Käytettäessä 1-särmäisiä CoroCut -teriä pitimen -mitta määrää suurian lastuamissyvyyden. 2) Vastattava pitimen teräsijan kokoa. Geometrioiden kuvaukset s P30 P35 P15 P20 P10 M10 M15 M25 M30 M15 K30 K15 K25 K20 N20 S15 S15 S25 S15 S10 N = neutraali = ensisijainen valinta J3 8 nserts 22
22 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Alumiinin muotosorvaus SO-käyttöalueet, ks. taulukon alaosa. Keskisuuri syöttö Valintaperusteet, millimetriä, tuumaa (, in.) l a l a in. r ε in. α f 1) ε r maks. maks., in. 1) Teräsijan koko 2) Toleranssit, (tuumaa): l a = ±0.02 (±.0008) Tilauskoodi 2-särmäiset CoroCut -terät J N123J AM L N123L AM N GC N10 N10 1) Käytettäessä 1-särmäisiä CoroCut -teriä pitimen -mitta määrää suurian lastuamissyvyyden. 2) Vastattava pitimen teräsijan kokoa. Ei-rauta-aineiden ja karkaistujen terästen muotosorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Toleranssit, (tuumaa): ±0.02 (±.0008) Valintaperusteet, millimetriä, tuumaa (, in.) N S l a l a in. r ε ε r Teräsijan in. α f max 1) iw koko 2) CD C C C CD C20 Tilauskoodi 1-särmäinen CoroCut F N123F1-0300S N S N S J N123J1-0600S särmäinen CoroCut F N123F RS N RS N RS J N123J RS L N123L RS 1-särmäinen CoroCut F N123F RE N123F RE N RE N RE J N123J RE N123J RE L N123L RE 1) Käytettäessä 1-särmäisiä CoroCut -teriä pitimen -mitta määrää suurian lastuamissyvyyden. 2) Vastattava pitimen teräsijan kokoa. Geometrioiden kuvaukset s N01 S N = neutraali = ensisijainen valinta nserts 23
23 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Sorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Keskisuuri syöttö Toleranssit, (tuumaa): l a = +0.10/0 (+.004/0) r ε = ±0.10 (±.004) Valintaperusteet,, tuumaa P M K N S GC GC GC GC GC CT GC GC GC GC GC - GC GC GC - - GC GC GC GC - ε f max 1) maks. koko 2) Tilauskoodi l α a p Teräsijan 2-särmäiset CoroCut -terät G N123G TF N TF J N123J TF K N123K TF L N123L TF särmäinen CoroCut G N123G TF N TF K N123K TF A A 13A A 2-särmäiset CoroCut -terät G N123G TM N TM N TM J N123J TM N123J TM K N123K TM N123K TM L N123L TM N123L TM P30 P45 P35 P15 P20 P10 M10 M15 M25 M40 M30 M15 K30 K15 K25 K20 N20 S15 S15 S25 S30 S15 1) Käytettäessä 1-särmäisiä CoroCut -teriä pitimen -mitta määrää suurian lastuamissyvyyden. 2) Vastattava pitimen teräsijan kokoa. Geometrioiden kuvaukset s N = neutraali = ensisijainen valinta nserts 24
24 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät 1-särmäiset CoroCut -terät Uransorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Toleranssit, (tuumaa): l a = ±0.02 (±.001) r ε = ±0.05 (±.002) Valintaperusteet,, tuumaa Mitat,, tuumaa P M K N S GC GC GC GC GC a ε f maks. koko 1) Tilauskoodi b 21 2 l D m D mi 2) l r α Teräsijan 1-särmäinen CoroCut R/LG GS R/LG GS R/LG GS L R/LG123L GS R/LG123L GS R/LG123L GS P15 M15 K15 N15 S20 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Aksiaalipisto, ensiäisen piston minimihalkaisija. = ensisijainen valinta Muotosorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Toleranssit, (tuumaa): a l = ±0.02 (±.0008) ε r = ±0.05 (±.002) Valintaperusteet,, tuumaa Mitat,, tuumaa P M K N S GC GC GC GC GC a ε f maks. koko 1) Tilauskoodi b 21 2 l D m D mi 2) l r α Teräsijan 1-särmäinen CoroCut R/LG RS R/LG RS R/LG RS L R/LG123L RS R/LG123L RS R/LG123L RS P15 M15 K15 N15 S20 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Aksiaalipisto, ensiäisen piston minimihalkaisija. = ensisijainen valinta Geometrioiden kuvaukset s nserts 25
25 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen terät CoroCut : 1 tai 2 särmää Aihiot 0 :n aihiot 90 :n aihiot 45 :n aihiot T-malli Toleranssit, (tuumaa): 1) Teräsärmän korkeus a l ±0-10 (±.004) Kuvassa oikeakätinen malli. 2 l ±0.30 (±.012) Mitta l a l 21 osoittaa halutun teräprofiilin hiomiseen tarkoitetun alueen. 21 l ±0.30 (±.012) T-mallille: a l +0.15/-0.05 (+.006/-.002) 2 l ±0.30 (±.012) 21 l ±0.30 (±.012) Valintaperusteet,, tuumaa Mitat,, tuumaa P M K N S Min. Maks. leveysalualue koko 1) Tilauskoodi 2 l 21 l s s leveys- Teräsijan a l ψ r ε r F 13A 10 10F 13A 10 10F 13A 10 10F 13A 10 10F 13A 2-särmäiset CoroCut -terät L NX123L G särmäinen CoroCut L R/LX123L G särmäinen CoroCut L N123L G särmäinen CoroCut R/LG G L R/LG123L G särmäiset CoroCut -terät D N123D G E N123E G F N123F G G N123G G N G J N123J G K N123K G L N123L G P20 M10 M15 K20 N10 N20 N20 S15 S15 S15 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen uom: Kovametallin hiominen edellyttää varotoimenpiteitä. Turvallisuusohjeet s. J7. = ensisijainen valinta J3 8 nserts 26
26 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut -teränpitimien koodiavain Coromant Capto Varsipidin Metrinen Katkaisulehti Tuumaa 1 Liitoskoko 2 Kätisyys 3 Pidinmalli C = Coromant Capto R F G X D 5m = liitoskoko D 5m Tuumaa C3 32 (1.260) C4 40 (1.575) N C5 50 (1.968) C6 63 (2.480) C8 80 (3.150) 4 Pääkoodi L Teräsijan koko 6 Koneistusrajoitukset CoroCut 1-2 D G K E L F J M R CoroCut 3 T = Oikeakätinen U = Vasenkätinen Vastattava terään merkittyä teräsijan kokoa. Maks. pistosyvyys, Metrinen 08 = 8 Tuumakoko 059 =.590 tuumaa 7 Varren/teräpään mitat Coromant Capto Varsimalli työkalu Esimerkki: 1 f 1 l Katkaisulehti 8 Kiinnitysjärjestelmä 9 Teräsijojen lukumäärä 10 Pitimen kulma Tuumaa Varren koko tuuman kuudestoistaosina esim. 08 = 8/16 = 1/ 2 tuumaa A C D 007 = 7 Jousikiinnitys Ruuvikiinnitys Matala uransorvaus Ruuvikiinnitys, vahvistettu 1 Yksi teräsija 045 = = 70 2 Kaksi teräsijaa Koskee pidinmallia = X h x b 08 Metrinen Kokonaislukua edeltää 0, esim. b = 8 on ilmaistu luvulla tuumaa tuumaa Mitat,. h b Erikoissovellus 12 Ensiäisen lastun vähiäishalkaisija aksiaalipistossa S = Pidin pienosavalmistukseen Ensiäisen lastun vähiäishalkaisija, 13 Pidinmalli aksiaalipistossa = -malli A = A-malli External machining 27
27 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Coromant Capto -teräpäät Ruuvikiinnitys Cx-R/LF123 Cx-NF123 uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden. Lastuamisnesteen tuloaukko: radiaalisesti kartion kautta Oikeakätinen Neutraali Mitat, millimetriä, tuumaa (, in.) Pääkäyttöalue maks. 1) maks. tuumaa 1) Teräsijan koko 2) Tilauskoodi D 5m D 5m in. f 1 f 1 in. l 1 l 1 in. Mittaterät Nm 3) D C3-R/LF123D N123D CM C4-R/LF123D N123D CM C5-R/LF123D N123D CM C3-R/LF123D N123D CM C4-R/LF123D N123D CM C5-R/LF123D N123D CM E C3-R/LF123E N123E CM C4-R/LF123E N123E CM C5-R/LF123E N123E CM C3-R/LF123E N123E CM C4-R/LF123E N123E CM C5-R/LF123E N123E CM F C3-R/LF123F N123F CM C4-R/LF123F N123F CM C5-R/LF123F N123F CM C3-R/LF123F N123F CM C4-R/LF123F N123F CM C5-R/LF123F N123F CM G C3-R/LF123G N123G CM C4-R/LF123G N123G CM C5-R/LF123G N123G CM C6-R/LF123G N123G CM C3-R/LF123G N123G CM C4-R/LF123G N123G CM C5-R/LF123G N123G CM C6-R/LF123G N123G CM C3-R/LF N CM C4-R/LF N CM C5-R/LF N CM C6-R/LF N CM C3-R/LF N CM C4-R/LF N CM C5-R/LF N CM C6-R/LF N CM J C4-R/LF123J N123J CM C5-R/LF123J N123J CM C6-R/LF123J N123J CM C8-R/LF123J N123J GM C4-R/LF123J N123J CM C5-R/LF123J N123J CM C6-R/LF123J N123J CM 6.0 1) Pitimen maks. -arvo. Suurian tukevuuden saat pitimellä, jonka -arvo on mahdollisian pieni. N = neutraali, R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s G J3 J2 External machining 28
28 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Coromant Capto -teräpäät Ruuvikiinnitys Cx-R/LF123 Cx-NF123 uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden. Lastuamisnesteen tuloaukko: radiaalisesti kartion kautta Oikeakätinen Neutraali Mitat, millimetriä, tuumaa (, in.) Pääkäyttöalue maks. 1) maks. tuumaa 1) Teräsijan koko 2) Tilauskoodi D 5m D 5m in. f 1 f 1 in. l 1 l 1 in. Mittaterät Nm 3) K C4-R/LF123K N123K CR C5-R/LF123K N123K CR C6-R/LF123K N123K CR C8-R/LF123K N123K GM C4-R/LF123K N123K CR C5-R/LF123K N123K CR C6-R/LF123K N123K CR L C5-R/LF123L N123L GM C6-R/LF123L N123L GM C5-R/LF123L N123L GM C6-R/LF123L N123L GM C8-R/LF123L N123L GM 8.0 1) Pitimen maks. -arvo. Suurian tukevuuden saat pitimellä, jonka -arvo on mahdollisian pieni. N = neutraali, R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Teräpään koko Ruuvi Avain (Torx Plus) D, E, F C3-C (20P) G C3-C (25P), J, K, L C4-C (30P) G J3 J2 External machining 29
29 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Kaksipäinen katkaisulehti Jousikiinnitys Malli 1 Lehdet, joissa kaareva vahvistusosa Malli 2 Lehdet, joissa suora vahvistusosa N123 N123 uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden. Malli 3 N123 Vahvistamattomat lehdet Neutraali malli Mitat, millimetriä, tuumaa (, in.) Pääkäyttöalue maks. maks. tuumaa 1) Teräsijan koko 2) Tilauskoodi min. min. b b h h h 1 h 1 1 l 1 l Malli 1) tuumaa 1) 1) in. in. in. in. Mittaterät D N123D15-21A2 3) N123D CM E N123E15-21A2 3) N123E CM D N123D15-25A N123D CM E N123E20-25A N123E CM F N123F30-21A N123F CM N123F55-25A N123F CM G N123G30-21A N123G CM N123G55-25A N123G CM N A N CM J N123J55-25A N123J CM K N123K55-25A N123K CR 1) Suurian tukevuuden saat säätämällä lehden mahdollisian lyhyeksi 2) Vastattava terään merkittyä teräsijan kokoa. 3) Minimi- ja maksimiarvot eri työkappaleen halkaisijoille (D m) löytyvät alla olevista kaavioista, joissa annetaan lastuamissyvyysrajoitukset. Lastuamissyvyysrajoitukset CoroCut -katkaisulehdille, joissa on kaareva vahvistus Koska katkaisulehti on vahvistettu, suurin mahdollinen pistosyvyys riippuu työkappaleen halkaisijasta. (tuumaa) tuumaa Maks. lastuamissyvyys tuumaa Tärkeiät varaosat Teräsijan koko Terän avain 1) D-K ) Tilattava erikseen G J2 External machining 30
30 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Ruuvikiinnitys Lehdet, joissa kaareva vahvistusosa R/LF123 R/LF123M R/LF123R uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden. Kuvassa oikeakätinen malli. Mitat, millimetriä, tuumaa (, in.) Pääkäyttöalue min. tuuma maks. min. maks. Teräsijan b b h h 1) a 1) 1) tuumaa 1) koko 2) Tilauskoodi in. in. h 1 h 1 in. l 1 l 1 in. Mittaterät Nm 3) E R/LF123E N123E CM F R/LF123F N123F CM G R/LF123G N123G CM R/LF N CM M R/LF123M N123M GM R/LF123M N123M GM R R/LF123R N123R GR 4.5 1) Minimi- ja maksimiarvot eri työkappaleen halkaisijoille (D m) löytyvät alla olevista kaavioista, joissa annetaan lastuamissyvyysrajoitukset. 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s R = oikeakätinen, L = vasenkätinen Lastuamissyvyysrajoitukset CoroCut -katkaisulehdille, joissa on kaareva vahvistus Koska katkaisulehti on vahvistettu, suurin mahdollinen pistosyvyys riippuu työkappaleen halkaisijasta. Ruuvikiinnitteiset katkaisulehdet Työkappaleen halkaisija, tuumaa tuumaa Maks. lastuamissyvyys tuumaa Tärkeiät varaosat Teräsijan koko Ruuvi Avain (Torx Plus) E (20P) M (25P) R (25P) G J2 External machining 31
31 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus Työkalulohko katkaisulehtiin Metrinen Tuumakoko Tärkeiät varaosat Mitat, Teräsärmän korkeus lehteen kiinnitettynä maks. Tilauskoodi b 21 b c f 1 h h 1 h 2 h 7 l 1 l 21 l M Mitat, tuumaa Teräsärmän korkeus lehteen kiinnitettynä maks. Tilauskoodi b 21 b c f 1 h h 1 h 2 h 7 l 1 l 21 l M M M M Työkalulohko Tuumaa Kiila Kiinnityslevyn ruuvi Avain () M M (6.0) (6.0) M (6.0) M (6.0) M (6.0) (6.0) (6.0) (8.0) Lastuamisnestesuutin työkalulohkoihin ja liitäntäkappaleisiin Mitat,, tuumaa Teräsärmän korkeus lehteen kiinnitettynä Tilauskoodi b 22 h 21 h 22 l 23 l 24 l 25 D th 21, 25, G¼" G¼" Kokoaminen Tärkeiät varaosat Tilausesimerkki: 2 kpl Suutin Kiinnitysruuvi Tulppa Tulpan avain () Kiinnitysruuvin avain () (6.0) (5.0) J2 External machining 32
32 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus Välikappaleet CoroCut - ja T-Max Q-Cut -katkaisulehtiin Coromant Capto Radiaalinen asennus Mitat,, tuumaa Välikappaleet CoroCut - ja T-Max Q-Cut -katkaisulehtiin Kuvassa neutraali malli. Lehtikoko Liitoskoko Tilauskoodi D 5m b 21 b 22 D 1 h 21 h 22 l 21 l 22 l 23 U 21 C5 C5-APA C6 C6-APA C8 C8-APA C6 C6-APA C8 C8-APA Coromant Capto Aksiaalinen asennus Lastuamisnestesuutin tilattava erikseen. Katso s. 32 Tärkeiät varaosat Mitat,, tuumaa Kuvassa oikeakätinen malli. Lehtikoko Liitoskoko Tilauskoodi D 5m b 21 b 22 D 1 f h 21 h 22 l 21 l 23 U 21 C5 C5-APR/L C6 C6-APR/L C8 C8-APR/L R = oikeakätinen, L = vasenkätinen Varoitus! Välikappaleet on tarkoitettu koneisiin, joissa on automaattinen työkalunvaihto. Käytettäessä toisissa koneissa varmista, että kappale sopii yhteen työkalumakasiinin ja työkalunvaihtajan toiminnan kanssa. Liitäntäkappaleet Ruuvi Kiila Tulppa Avain () C5-APA (6.0) C6-APA (6.0) C8-APA (6.0) C6-APA (6.0) C8-APA (6.0) C5-APR/L (6.0) C6-APR/L (6.0) C8-APR/L (6.0) 121 G6 2 J2 External machining 33
33 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus Välikappaleet CoroCut - ja T-Max Q-Cut -katkaisulehtiin Mitat,, tuumaa Lehtikoko Liitoskoko Tilauskoodi maks. b 10 D 5m 1 f h 10 h 12 3 l 10 l 21 C4 C C5 C C G6 2 J2 External machining 34
34 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut Ruuvikiinnitys R/L123 uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden. Metrinen Kuvassa oikeakätinen malli. Mitat, Teräsijan Pääkäyttöalue maks. 1) koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 3) 8 D R/LF123D N123D CM R/LF123D N123D CM R/LF123D N123D CM R/LF123D N123D CM R/LF123D N123D CM R/LF123D N123D CM R/LF123D N123D CM E R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM F R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM G R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM 5.0 1) Pitimen maks. -arvo. Suurian tukevuuden saat pitimellä, jonka -arvo on mahdollisian pieni. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. N = neutraali 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Jatkuu G6 2 J3 J2 External machining 35
35 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut Ruuvikiinnitys R/L123 N123 Neutraali uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden.... Jatkoa Metrinen Pääkäyttöalue Tärkeiät varaosat Mitat, Kuvassa oikeakätinen malli. maks. 1) Teräsijan koko 2) Tilauskoodi b f 1 h h 1 l 1 l 3 Mittaterät Nm 3) 13 R/LF N CM R/LF M N CM R/LF M N CM R/LF M N CM R/LF M N CM R/LF N CM R/LF M N CM R/LF M N CM R/LF M N CM R/LF M N CM J R/LF123J M N123J CM R/LF123J M N123J CM R/LF123J M N123J CM R/LF123J M N123J CM R/LF123J M N123J CM R/LF123J M N123J CM R/LF123J M N123J CM K R/LF123K M N123K CR R/LF123K M N123K CR R/LF123K M N123K CR R/LF123K M N123K CR R/LF123K M N123K CR R/LF123K M N123K CR L R/LF123L M N123L GM R/LF123L M N123L GM R/LF123L M N123L GM R/LF123L M N123L GM R/LF123L M N123L GM M R/LF123M N123M GM NF123M N123M GM R/LF123M N123M GM R/LF123M N123M GM 4.5 1) Pitimen maks. -arvo. Suurian tukevuuden saat pitimellä, jonka -arvo on mahdollisian R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. N = neutraali 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Varsipitimen koko Teräsijan koko metrinen tuumaa Ruuvi Avain (Torx Plus) D, E, F, G (20P) D, E, F (20P) G (25P) G (25P) (25P), J, K, L (30P) M (30P) M (25P) G6 2 J3 J2 External machining 36
36 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut Ruuvikiinnitys R/L123 uom! Käytettäessä 2-särmäistä CoroCut terää terän -arvo ilmaisee suurian lastuamissyvyyden. Tuumakoko Pääkäyttöalue Kuvassa oikeakätinen malli. Mitat, tuumaa Teräsijan maks. 1) koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 3).315 D R/LF123D N123D CM RF123D N123D CM R/LF123D N123D CM R/LF123D N123D CM R/LF123D N123D CM R/LF123D N123D CM RF123D N123D CM E R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM R/LF123E N123E CM F R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM R/LF123F N123F CM G R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF123G N123G CM R/LF M N CM R/LF M N CM R/LF M N CM R/LF M N CM R/LF M N CM R/LF M N CM 5.2 1) Pitimen maks. -arvo. Parhaan tukevuuden saat vahvistetulla pitimellä. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. N = neutraali 3) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Jatkuu G6 2 J3 J2 External machining 37
37 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut Ruuvikiinnitys R/L123 N123 Neutraali uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden.... Jatkoa Tuumakoko Pääkäyttöalue Mitat, tuumaa Kuvassa oikeakätinen malli. maks. 1) Teräsijan koko 2) Tilauskoodi b f 1 h h 1 l 1 l 3 Mittaterät ft-lbs 3).510 J R/LF123J051-16M N123J CM R/LF123J051-20M N123J CM R/LF123J126-16M N123J CM R/LF123J126-20M N123J CM R/LF123J126-24M N123J CM K R/LF123K063-16M N123K CR R/LF123K063-20M N123K CR R/LF123K126-16M N123K CR R/LF123K126-20M N123K CR R/LF123K126-24M N123K CR L R/LF123L063-16M N123L GM R/LF123L100-16M N123L GM R/LF123L100-20M N123L GM R/LF123L138-20M N123L GM R/LF123L138-24M N123L GM M R/LF123M N123M GM NF123M N123M GM R/LF123M N123M GM R/LF123M N123M GM 3.3 1) Pitimen maks. -arvo. Parhaan tukevuuden saat vahvistetulla pitimellä. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Tärkeiät varaosat Varsipitimen koko Teräsijan koko metrinen tuumaa Ruuvi Avain (Torx Plus) D, E, F, G (20P) D, E, F (20P) G (25P) G (25P) (25P), J, K, L (30P) M (30P) M (25P) G6 2 J3 J2 External machining 38
38 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut Ruuvikiinnitys R/LF123 NF123 Metriset mitat Oikeakätinen malli Neutraali malli Mitat, Pääkäyttöalue Tuumamitat maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 3) 32 R R/LF123R N123R GR NF123R N123R GR R/LF123R N123R GR R/LF123R N123R GR 4.5 Mitat, tuumaa Pääkäyttöalue maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 4) R R/LF123R N123R GR NF123R N123R GR R/LF123R N123R GR R/LF123R N123R GR 3.3 1) Pitimen maks. -arvo. Suurian tukevuuden saat pitimellä, jonka -arvo on mahdollisian pieni. N = neutraali, R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Vakio-osat maks. tuumaa Ruuvi Avain (Torx Plus) (30P) (25P) G6 2 J3 J2 External machining 39
39 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset tarkkuustyökalut pienosakoneistukseen Ruuvikiinnitys R/LF123 -S uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden. Varsimalliset pitimet QS-pidinjärjestelmään s. A229. Metriset mitat Kuvassa oikeakätinen malli. Pääkäyttöalue Tuumamitat Mitat, Teräsijan D m maks. maks. 1) koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 3) D R/LF123D S N123D CM R/LF123D S N123D CM R/LF123D S N123D CM R/LF123D S N123D CM E R/LF123E S N123E CM R/LF123E S N123E CM R/LF123E S N123E CM R/LF123E S N123E CM F R/LF123F S N123F CM R/LF123F S N123F CM R/LF123F S N123F CM G R/LF123G S N123G CM 2.5 Mitat, tuumaa Pääkäyttöalue D m maks. maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 4) D R/LF123D S N123D CM R/LF123D S N123D CM R/LF123D S N123D CM R/LF123D S N123D CM E R/LF123E S N123E CM R/LF123E S N123E CM R/LF123E S N123E CM R/LF123E S N123E CM F R/LF123F S N123F CM R/LF123F S N123F CM R/LF123F S N123F CM G R/LF123G S N123G CM 1.8 1) Pitimen maks. -arvo R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Tärkeiät varaosat Varsipitimen koko Teräsijan koko Metrinen Tuumaa Ruuvi Avain (Torx Plus) D, E, F (15P) D, E, F (15P) D, E, F, G (15P) G6 2 J3 J2 External machining 40
40 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Vahvistetut varsimalliset työkalut katkaisuun, pienennetty f 1 -siirto. Ruuvikiinnitys R/LF123 Reinforced uom! Käytettäessä 2-särmäistä CoroCut -terää terän - arvo ilmaisee suurian lastuamissyvyyden. Metriset mitat Kuvassa oikeakätinen malli. Pääkäyttöalue Tuumamitat Mitat, Teräsijan D m maks. maks. 1) koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 3) E R/LF123E D N123E CM F R/LF123F D N123F CM R/LF123F D N123F CM G R/LF123G D N123G CM R/LF123G D N123G CM R/LF D N CM R/LF D N CM 6.0 Pääkäyttöalue Mitat, tuumaa Teräsijan D m maks. maks. 1) koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 4) E R/LF123E067-12D N123E CM F R/LF123F067-12D N123F CM R/LF123F067-16D N123F CM G R/LF123G087-12D N123G CM R/LF123G087-16D N123G CM R/LF D N CM R/LF D N CM 4.4 1) Pitimen maks. -arvo R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Tärkeiät varaosat Varsipitimen koko Teräsijan koko Metrinen Tuumaa Ruuvi Avain (Torx Plus) E, F (20P) G (25P) (25P) (30P) G6 2 J3 J2 External machining 41
41 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsipitimet muotosorvausteriin Ruuvikiinnitys Varsi, 0 Varsi, 7 Varsi, 45 Varsi, 70 NF123 RX RX RX Metrinen Neutraali malli Kuvassa oikeakätinen malli. Mitat, Pääkäyttöalue uom! Käytettäessä 2- särmäisiä CoroCut -teriä terän -arvo osoittaa maksimilastuamissyvyyden. maks. 1) Varsimalli Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 3) 25 0 J NF123J M N123J RM NF123J M N123J RM L R/LX123L N123L RM R/LX123L N123L RM G R/LX123G N123G RM R/LX123G N123G RM J R/LX123J N123J RM R/LX123J N123J RM R/LX123J N123J RM J R/LX123J N123J RM R/LX123J N123J RM 5.0 1) Pitimen maks. -arvo N = neutraali, R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Varsipitimen koko Ruuvi Avain (Torx Plus) G (25P) J (NF) (30P) J, L (30P) G6 2 J3 J2 External machining 42
42 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsipitimet muotosorvausteriin Ruuvikiinnitys Varsi, 7 Varsi, 45 Varsi, 70 RX RX RX uom! Käytettäessä 2-särmäisiä CoroCut -teriä terän -arvo osoittaa maksimilastuamissyvyyden. Kuvassa oikeakätinen malli. Tuumakoko Mitat, tuumaa Pääkäyttöalue Varsimalli Teräsijan maks. 1) koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 3) L R/LX123L N123L RM G R/LX123G N123G RM R/LX123G N123G RM J R/LX123J N123J RM R/LX123J N123J RM R/LX123J N123J RM J R/LX123J N123J RM R/LX123J N123J RM 3.7 1) Pitimen maks. -arvo N = neutraali, R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Varsipitimen koko Ruuvi Avain (Torx Plus) G (25P) J, L (30P) G6 2 J3 J2 External machining 43
43 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut matalaan uransorvaukseen ja aksiaalipistoon Ruuvikiinnitys Varsi, 0 Varsi, 90 R/LF123 R/LG123 Metrinen Pääkäyttöalue 2 Tuumakoko 1 Varsimalli maks. 2 Mitat, Kuvassa oikeakätinen malli. Teräsijan koko 1) Tilauskoodi b f 1 h h 1 l 1 l 3 Mittaterät Nm 2) G R/LF123G C N123G CM R/LF123G C N123G CM R/LF123G C N123G CM K R/LF123K C N123K CR R/LF123K CM N123K CR G R/LG123G C N123G CM R/LG123G C N123G CM R/LG123G C N123G CM K R/LG123K C N123K CR R/LG123K CM N123K CR 4.5 Mitat, tuumaa Pääkäyttöalue Varsimalli maks. 2 Pidin matalaan uransorvaukseen ja aksiaalipistoon Teräsijan koko 1) Tilauskoodi b f 1 h h 1 l 1 l 3 Mittaterät ft-lbs 3) G R/LF123G028-10C N123G CM R/LF123G028-12C N123G CM R/LF123G028-16C N123G CM K R/LF123K032-12C N123K CR R/LF123K032-16CM N123K CR G R/LG123G028-10C N123G CM R/LG123G028-12C N123G CM R/LG123G028-16C N123G CM K R/LG123K032-12C N123K CR R/LG123K032-16CM N123K CR 2.4 1) Matalaan uransorvaukseen tarkoitetuissa pitimissä voidaan käyttää useita eri teräkokoja. Pitimeen, jonka teräsijan koko on G, voi kiinnittää teräkokoja E, F ja G. Jos teräsijan koko on K, siihen voi kiinnittää kokojen, J ja K teriä. uomaa, että yllä esitetyt f 1 - ja l 3-mitat koskevat merkinnän mukaisesti joko teräkokoa G tai K. 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiristysmomentti, ft-lbs. Käytä momenttiavainta, ks. s Pitimen teräsijan koko 1) 2 1 Teräsijan koko Ensiäisen lastun halkaisija Maks. lastuamissyvyys Ensiäisen lastun halkaisijat Min. Maks. tuumaa tuumaa 123-GM, -TF, -CM, -RM, -TM G E F G K J K R = oikeakätinen, L = vasenkätinen min. maks. Tärkeiät varaosat Teräsijan koko Ruuvi Avain (Torx Plus) G (25P) K (30P) G6 2 J2 External machining 44
44 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut aksiaalipistoon Ruuvikiinnitys uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden. Metriset mitat Ensiäisen piston halkaisija, Varsi, 90 Varsi, 0 Ensiäisen lastun halkaisijat R/LG123 R/LF123 Mitat, min. maks. Kuvassa oikeakätinen malli. Varsimalli Pääkäyttöalue min. maks. maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 3) R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF K R/LG123K M N123K TF R/LG123K M N123K TF R/LG123K M N123K TF L R/LG123L M N123L TF R/LG123L M N123L TF R/LG123L M N123L TF G R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF 5.7 1) Pitimen maks. -arvo. Parhaan tukevuuden saat vahvistetulla pitimellä. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Jatkuu G6 2 J2 External machining 45
45 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut aksiaalipistoon Ruuvikiinnitys... Jatkoa Metriset mitat Ensiäisen piston halkaisija, Mitat, Pääkäyttöalue min. maks. maks. 1) Varsimalli Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 3) J R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF K R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF L R/LF123L M N123L TF R/LF123L M N123L TF R/LF123L M N123L TF R/LF123L M N123L TF R/LF123L M N123L TF R/LF123L M N123L TF R/LF123L M N123L TF 6.7 1) Pitimen maks. -arvo. Parhaan tukevuuden saat vahvistetulla pitimellä. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Ruuvi Avain (Torx Plus) G (25P), J, K, L (30P) G6 2 J2 External machining 46
46 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut aksiaalipistoon Ruuvikiinnitys uom! Käytettäessä 2-särmäistä CoroCut -terää terän -arvo ilmaisee suurian lastuamissyvyyden. Tuumamitat 1. piston halkaisija, tuumaa Varsi, 90 Varsi, 0 Ensiäisen lastun halkaisijat R/LG123 R/LF123 Mitat, tuumaa min. maks. Kuvassa oikeakätinen malli. Pääkäyttöalue min. maks. maks. 1) Varsimalli Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 3) R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF R/LG M N TF K R/LG123K M N123K TF R/LG123K M N123K TF R/LG123K M N123K TF L R/LG123L M N123L TF R/LG123L M N123L TF R/LG123L M N123L TF G R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF R/LF123G N123G TF RF123G N123G TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF R/LF M N TF 3.0 1) Pitimen maks. -arvo. Parhaan tukevuuden saat vahvistetulla pitimellä. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Jatkuu G6 2 J2 External machining 47
47 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut, 1- ja 2-särmäinen ulkopuolinen koneistus CoroCut : 1 tai 2 särmää Varsimalliset työkalut aksiaalipistoon Ruuvikiinnitys... Jatkoa Tuumamitat 1. piston halkaisija, tuumaa Mitat, tuumaa Pääkäyttöalue min. maks. maks. 1) Varsimalli Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 3) J R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF R/LF123J M N123J TF K R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF R/LF123K M N123K TF L R/LF123L M N123L TF R/LF123L M N123L TF 4.9 1) Pitimen maks. -arvo. Parhaan tukevuuden saat vahvistetulla pitimellä. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Varsipitimen koko Ruuvi Avain (Torx Plus) G (25P), J, K, L (30P) G6 2 J2 External machining 48
48 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut 1- ja 2 särmäiset - Sisäpuoliseen koneistukseen CoroCut : 1 tai 2 särmää Sorvauspuomit Ruuvikiinnitys R/LAG 123 Lieriö tasojen kanssa dm m = ( tuumaa) Metrinen Mitat, Kuvassa oikeakätinen malli. Pääkäyttöalue Tuumakoko D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f h h 1 1 l 3 l d ch Mittaterät Nm 2) E R/LAG123E N123E GM G R/LAG123G N123G GM R/LAG123G N123G GM R/LAG N GM R/LAG N GM R/LAG N GM J R/LAG123J N123J GM R/LAG123J N123J GM R/LAG123J N123J GM K R/LAG123K N123K GM R/LAG123K N123K GM 5.5 Mitat, tuumaa Pääkäyttöalue D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f h h 1 1 l 3 l d ch Mittaterät ft-lbs 3) E R/LAG123E N123E GM G R/LAG123G N123G GM R/LAG123G N123G GM R/LAG N GM R/LAG N GM R/LAG N GM J R/LAG123J N123J GM R/LAG123J N123J GM R/LAG123J N123J GM K R/LAG123K N123K GM R/LAG123K N123K GM 4.1 1) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s vasenkätinen 3) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Lastuamisnesteliitäntä s. A308. Tärkeiät varaosat Teräsijan koko Puomin halkaisija, dm m tuumaa Ruuvi Avain (Torx Plus) D, E, G (15P) E (20P) G (25P) G (25P), J (25P), J (30P), J, K (30P) G6 2 A304 J2 nternal machining 49
49 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut 1- ja 2 särmäiset - Sisäpuoliseen koneistukseen CoroCut : 1 tai 2 särmää Sorvauspuomit Ruuvikiinnitys R/LAG 123 Lieriövarsi & ura EasyFix-holkkia varten dm m = ( tuumaa) Metrinen Mitat, Kuvassa oikeakätinen malli. Pääkäyttöalue Tuumakoko D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f 1 l 3 l d ch Mittaterät Nm 3) D R/LAG123D N123D CM R/LAG123D N123D CM E R/LAG123E ) N123E GM R/LAG123E N123E GM G R/LAG123G ) N123G GM R/LAG123G N123G GM R/LAG N GM J R/LAG123J N123J GM 5.0 Mitat, tuumaa Pääkäyttöalue D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f 1 l 3 l d ch Mittaterät ft-lbs 4) D R/LAG123D N123D CM R/LAG123D N123D CM E R/LAG123E ) N123E GM R/LAG123E N123E GM G R/LAG123G ) N123G GM R/LAG123G N123G GM R/LAG N GM J R/LAG123J N123J GM 3.7 1) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = 2) Käytettäessä terägeometriaa -GF pienin reiän halkaisija (D m) on.984 tuumaa (25 ). vasenkätinen 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Lastuamisnesteliitäntä s. A308. Tärkeiät varaosat Teräsijan koko Puomin halkaisija, dm m tuumaa Ruuvi Avain (Torx Plus) D, E, G (15P) E (20P) G (25P) G (25P), J (25P), J (30P), J, K (30P) G6 2 A304 J2 nternal machining 50
50 PARTNG AND GROOVNG CoroCut 1- and 2-edge CoroCut 1- ja 2 särmäiset - Sisäpuoliseen koneistukseen CoroCut : 1 tai 2 särmää Sorvauspuomit muotosorvaukseen Ruuvikiinnitys Lieriö/taso R/LAX123 Metrinen Mitat, Kuvassa oikeakätinen malli. Pääkäyttöalue D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f h h 1 1 l 3 l d ch Mittaterät Nm 2) J R/LAX123J N123J AM L R/LAX123L N123L AM 3.0 Tuumakoko Pääkäyttöalue Mitat, tuumaa D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f h h 1 1 l 3 l d ch Mittaterät ft-lbs 3) J R/LAX123J N123J AM L R/LAX123L N123L AM 2.2 1) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s vasenkätinen 3) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Lastuamisnesteliitäntä s. A308. Tärkeiät varaosat Puomin halkaisija, dm m Teräsijan koko tuumaa Ruuvi Avain (Torx Plus) J, L (30P) G6 2 A304 J2 nternal machining 51
51 PARTNG AND GROOVNG CoroCut 3 CoroCut 3 CoroCut 3 3 teräsärmää Tuottavatkaisu ohuiden putkien katkaisuun ja uraja muotosorvaukseen 3-särmäinen CoroCut Taloudelliseen ohuiden kappaleiden katkaisuun, uransorvaukseen ja muotosorvaukseen massatuotannossa: Uran leveys ( tuumaa) Erittäin pienet katkaisuleveydet, jopa 1 (0.035 tuumaa) Lastuamissyvyys maks. 6.4 (0.252 tuumaa) Erittäin tarkka terien kääntötoleranssi Erittäin monipuolinen sama pidin sopii kaikille teräleveyksille Pidinvalikoimassa mukana Coromant Capto - ja varsimalliset pitimet pieninä ja keskisuurina kokoina CoroCut 3 -terissä myös oikea- ja vasenkätisiä kärkikulmia, jotka optimoitu katkaisuun ilman tappien ja jäysteen muodostusta. Terägeometriat - CM-lastunmurtogeometria on tarkoitettu normaaleihin lastuamisolosuhteisiin - CS-geometrian terävät särmät sopivat niukkahiilisten aineiden koneistukseen erittäin pienillä lastuamisarvoilla. - RS, täysi säde, terävä särmä - GS, suora, terävä särmä Entistä eneän mahdollisuuksia mittatilaustyökalujen avulla. Lisätietoja Tailor Made -ohjelmasta sivulla J3. Kiinnitysjärjestelmä omassa luokassaan Terä voidaan kääntää suoraan koneessa, pelkästään löysäämällä ruuvia pari kierrosta. Mahdollinen terärikko ei vaikuta kiinnitysmekanismiin terä vain käännetään, ja koneen voi käynnistää uudestaan. 52
52 PARTNG AND GROOVNG CoroCut 3 nserts CoroCut, 3 terät CoroCut 3 Ohutseinäisten kappaleiden katkaisu N123T3/R123T3/L123T3 N123U3/R123U3/L123U3 SO-käyttöalueet, ks. taulukon alaosa. Valintaperusteet, millimetriä, tuumaa (, in.) Toleranssit, (tuumaa): N123 -CM a l = ±0.03 (±.001) ε r = +0,-0.10 (+0,-.004) N123 -CS a l = ±0.03 (±.001) ε r = +0.10, -0 (+.004,-0) R/L123 -CS a l = ±0.07 (±.003) ε r = +0.10,-0 (+.004,-0) P M K N S Pieni syöttö Keskisuuri syöttö maks. maks., in. 1) D m maks., D m maks., in. 1) GC GC GC GC GC a l a l in. ψ r ε r ε r in. 1) Teräsijan koko 2) Tilauskoodi T N123T CS N123T CS N123T CS R/L123T CS R/L123T CS R/L123T CS R/L123T CS R/L123T CS R/L123T CS R/L123T CS R/L123T CS R/L123T CS U N123U CS N123U CS N123U CS R/L123U CS R/L123U CS R/L123U CS R/L123U CS R/L123U CS R/L123U CS R/L123U CS R/L123U CS R/L123U CS T N123T CM N123T CM N123T CM U N123U CM N123U CM N123U CM P30 M25 K30 N25 S25 1) D m maks. = maks. puomin tai putken halkaisija R = oikeakätinen, L = vasenkätinen 2) Vastattava pitimen teräsijan kokoa. = ensisijainen valinta T = oikeakätinen terä, U = vasenkätinen terä. Terien koodiavain s J3 8 53
53 PARTNG AND GROOVNG CoroCut 3 nserts CoroCut, 3 terät CoroCut 3 Uransorvaus N123T3 N123U3 SO-käyttöalueet, ks. taulukon alaosa. Valintaperusteet, millimetriä, tuumaa (, in.) Lukkorenkaan leveys Toleranssit, (tuumaa): GS l a = ±0.02 (±.0008) P M K N S Pieni syöttö maks. maks. in. D m maks., D m maks., in. 1) GC GC GC GC GC a l a l in. ε r ε r in. 1) tuumaa Teräsijan koko 2) Tilauskoodi T N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS N123T GS U N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS N123U GS P30 M25 K30 N25 S25 1) D m maks. = maks. puomin tai putken halkaisija N = neutraali 2) Vastattava pitimen teräsijan kokoa. = ensisijainen valinta T = oikeakätinen terä, U = vasenkätinen terä. Terien koodiavain s J3 8 54
54 PARTNG AND GROOVNG CoroCut 3 nserts CoroCut, 3 terät CoroCut 3 Uransovaus/muotosorvaus N123T3 N123U3 SO-käyttöalueet, ks. taulukon alaosa. Valintaperusteet, millimetriä, tuumaa (, in.) Toleranssit, (tuumaa): RS l a = ±0.02 (±.0008) P M K N S Pieni syöttö maks. maks., in. 1) D m maks., D m maks., in. 1) GC GC GC GC GC a l a l in. ε r ε r in. 1) Teräsijan koko 2) Tilauskoodi T N123T RS N123T RS N123T RS N123T RS N123T RS N123T RS N123T RS U N123U RS N123U RS N123U RS N123U RS N123U RS N123U RS N123U RS P30 M25 K30 N25 S25 1) D m maks. = maks. puomin tai putken halkaisija N = neutraali 2) Vastattava pitimen teräsijan kokoa. = ensisijainen valinta T = oikeakätinen terä, U = vasenkätinen terä. Terien koodiavain s J3 8 55
55 PARTNG AND GROOVNG CoroCut 3 nserts CoroCut, 3 terät CoroCut 3 Aihiot N123T3 Teräsärmän korkeus N123U3 Teräsärmän korkeus iomisohjeet, ks Tekninen käsikirja. Valintaperusteet, millimetriä, tuumaa (, in.) SO-käyttöalueet, ks. taulukon alaosa. Toleranssit, (tuumaa): -G a l =± 0.05 (.0020 tuumaa) P M K N maks. maks. in. D m maks., D m max in F 10F 10F 10F a l a l in. Min. leveysalue Maks. leveysalue Teräsijan koko Tilauskoodi T N123T G U N123U G T = oikeakätinen terä, U = vasenkätinen terä. uom: Kovametallin hiominen edellyttää varotoimenpiteitä. Turvallisuusohjeet s. J7. Terien koodiavain s. 15 P20 M10 N20 N = neutraali = ensisijainen valinta J3 8 56
56 PARTNG AND GROOVNG CoroCut 3 External machining CoroCut 3 - Ulkopuoliseen koneistukseen CoroCut 3 Coromant Capto -teräpäät ohutseinäputkien katkaisuun ja ura- ja muotosorvaukseen Ruuvikiinnitys Cx-R/LF123 Läpijäähdytys Mitat, millimetriä, tuumaa (, in.) Kuvassa oikeakätinen työkalu, jossa on oikeakätinen teräsija (T). Pääkäyttöalue maks. maks. tuumaa Teräsijan koko 1) f 1 D 5m D 5m l 1 1 l in. Mittaterät Nm 2) 3) Tilauskoodi in. 3) in. 1 f T C3-RF123T M N123T CM C4-RF123T M N123T CM U C3-LF123U M N123U CM C4-LF123U M N123U CM 3.0 1) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) f 1, koskee mittaterää T = oikeakätinen terä, U = vasenkätinen terä. uom! Käytettäessä CoroCut3-teriä suurin lastuamissyvyys on yhtä kuin terän -arvo. CoroTurn SL -teräpää s. 46. Tärkeiät varaosat Teräpään koko Ruuvi Avain (Torx Plus) Ruuviavain (Torx Plus) 1) C3-C (15P) (8P) 1) Tarvikkeet tilataan erikseen G6 2 J2 57
57 PARTNG AND GROOVNG CoroCut 3 External machining CoroCut 3 - Ulkopuoliseen koneistukseen CoroCut 3 Varsimalliset työkalut ohutseinäputkien katkaisuun, ura- ja muotosorvaukseen Ruuvikiinnitys R/LF123 Varren koko , tuumaa R/LF123 Varren koko , tuumaa Metrinen Kuvassa oikeakätinen työkalu, jossa on oikeakätinen teräsija (T). Mitat, Pääkäyttöalue Tuumakoko Tärkeiät varaosat maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f 3) h h 1 1 l 3 l Mittaterät Nm 3) 6.4 T RF123T M N123T CM RF123T M N123T CM RF123T M N123T CM RF123T M N123T CM RF123T M N123T CM RF123T M N123T CM U LF123U M N123U CM LF123U M N123U CM LF123U M N123U CM LF123U M N123U CM LF123U M N123U CM LF123U M N123U CM 3.0 Mitat, tuumaa Pääkäyttöalue maks. Teräsijan koko Tilauskoodi b 1 f 3) h h 1 1 l 3 l Mittaterät ft-lbs 2).252 T RF123T023-06M N123T CM RF123T023-08M N123T CM RF123T023-10M N123T CM RF123T023-12M N123T CM RF123T023-16M N123T CM RF123T023-20M N123T CM U LF123U023-06M N123U CM LF123U023-08M N123U CM LF123U023-10M N123U CM LF123U023-12M N123U CM LF123U023-16M N123U CM LF123U023-20M N123U CM 2.2 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) 1, f koskee mittaterää T = oikeakätinen terä, U = vasenkätinen terä. uom! Käytettäessä CoroCut3-teriä suurin lastuamissyvyys on yhtä kuin terän -arvo. CoroTurn SL -teräpää s. 46. Varren koko Ruuvin kanta Ruuvin pohjaan tuumaa Ruuvi Avain (Torx Plus) Ruuviavain (Torx Plus) 1) (15P) (8P) (15P) (8P) 1) Tarvikkeet tilataan erikseen G6 2 J2 58
58 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut T-Max Q-Cut 1 teräsärmä Katkaisuun suurilla pistosyvyyksillä, sisäpuoliseen uransorvaukseen ja pientä halkaisijaa vaativaan aksiaalipistoon Pidinvalikoima T-Max Q-Cut -teriin on saatavana laaja valikoima pitimiä T-Max Q-Cut vaihtoehdot - T-Max Q-Cut suuriin pistosyvyyksiin - T-Max Q-Cut sisäpuoliseen koneistukseen ja pientä halkaisijaa vaativaan aksiaalipistoon T-Max Q-Cut SL monipuolinen työkaluratkaisu CoroTurn SL -liitäntäkappaleiden ja terämalleille ja tarkoitettujen T-Max Q-Cut -terälehtien avulla muutamasta osasta saadaan yhdistelemällä monenlaisia työkaluratkaisuja sekä ulko- että sisäpuoliseen koneistukseen. Ks. s. 2. Terägeometriat Geometriavaihtoehtoja on runsaasti eri koneistusvaiheiden ja syöttöalueiden mukaan. Terälaadut T-Max Q-Cut -teriin on saatavissa laaja laatuvalikoima kaikenlaisten materiaalien koneistukseen: - Kovametalli - Monikiteinen timantti - Kuutioboorinitridi - Cermet Entistä eneän mahdollisuuksia mittatilaustyökalujen avulla. Lisätietoja Tailor Made - ohjelmasta sivulla J3. SO-käyttöalueet: 59
59 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Katkaisu Valintaperusteet, millimetriä, tuumaa (, in.) l a l a r ε SO-käyttöalueet, ks. taulukon alaosa. Toleranssit, (tuumaa): 5F a l = ±0.03 (±.001) ε r = ±0.03 (±.001) 7E a l = +0.10/0 (+.004/0) ε r = ±0.10 (±.004) 9E Neutraali Oikeakätinen a l = +0.10/0 (+.004/0) a l = +.004/0 (+.010/0) ε r = ±0.10 (±.004) ε r = ±0.10 (±.004) P M K S GC GC GC GC GC GC GC GC GC GC GC GC GC GC GC GC GC r in. koko 1) Tilauskoodi in. ψ ε r Teräsijan R E N E R E N E N E R E N E R E L E N E R E L E Pieni syöttö R F R F R/L F R/L F R/L F L F L F N F R F R F R/L F R/L F L F L F N F N F R/L F R/L F R/L F N F R F R/L F L F N F R F L F P30 P45 P35 P45 P45 M25 M40 M30 M40 M35 K30 S15 S25 S40 S30 S40 S30 1) Vastattava pitimen teräsijan kokoa. N = neutraali, R = oikeakätinen, L = vasenkätinen Geometrioiden kuvaukset s = ensisijainen valinta J3 8 nserts 60
60 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Katkaisu SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Keskisuuri syöttö Suuri syöttö Valintaperusteet, millimetriä, tuumaa (, in.) l a l a r ε Toleranssit, (tuumaa): 3F l a = ±0.03 (±.001) r ε = ±0.03 (±.001) 4E, 5E l a = +0.25/0 (+.010/0) r ε = ±0.10 (±.004) P M K N S GC GC GC GC GC GC GC GC GC - GC GC GC - - GC GC GC GC GC - r in. koko 1) Tilauskoodi in. ψ ε r Teräsijan N151.2-A F N151.2-A F R151.2-A F R151.2-A F R151.2-A F N151.2-A F R151.2-A F R151.2-A F R151.2-A F R151.2-A F A A 13A A N E N E N E R/L E N E R/L E N E R E L E N E R E L E N E N E R E L E N E R E L E N E R E L E N E R E L E N E P30 P45 P35 P45 P20 M25 M40 M30 M35 M15 K30 K15 K25 K20 N20 S15 S25 S40 S30 S30 S15 1) Vastattava pitimen teräsijan kokoa. N = neutraali, R = oikeakätinen, L = vasenkätinen Geometrioiden kuvaukset s = ensisijainen valinta J3 8 nserts 61
61 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Uransorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Valintaperusteet, millimetriä, tuumaa (, in.) l a l a r ε ε r Teräsijan in. α f koko Toleranssit, (tuumaa): l a = ±0.02 (±.0008) r ε = ±0.05 (±.0020) Lukkorengasurien sorvaukseen l a = +0.13/+0.09 (+.005/+.0035) r ε = ±0.05 (±.002) P M K N S GC GC CT GC GC GC CT - GC - - GC A 13A 13A A in. Tilauskoodi N151.2-A G N G N151.2-A G N151.2-A G N151.2-A G N151.2-A G N151.2-A G N G N151.2-A G N151.2-A G N151.2-A G N151.2-A G N G N151.2-A G N151.2-A G N151.2-A G N G N151.2-A G N151.2-A G N G N151.2-A G N151.2-A G N151.2-A G N G N151.2-A G N G Lukkorengasurien sorvaukseen N G N G N G N G N G N G P30 P45 P10 M10 M25 M35 M10 M15 K30 K20 N20 S15 S15 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta J3 8 nserts 62
62 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Uransorvaus SO-käyttöalueet, ks. taulukon alaosa. Suuri syöttö Keskisuuri syöttö Valintaperusteet,, tuumaa P M K N l a l a r ε ε r Teräsijan in. α f koko 1) Toleranssit, (tuumaa): Lukkorengasurien a l = +0.10/0 (+.004/0) a l = > /0.13 ε r = ±0.10 (±.004) (> /.005) A-5G a l = /0.17 a l = ±0.05 (±.002) ( /.007) ε r = ±0.05 (±.002) A-6G l a = ±0.03 (±.001) r ε = ±0.05 (±.002) GC GC GC GC GC GC CT GC GC GC GC CT - GC GC GC A A 13A in. Tilauskoodi N151.2-A G N151.2-A G N G N151.2-A G N G N151.2-A G N G N151.2-A G N G N G N151.2-A G N151.2-A G N G Lukkorengasurien sorvaukseen N G N G N G N G N G N G P30 P45 P35 P45 P15 P20 P10 M25 M40 M30 M35 M10 M15 K30 K15 K25 K20 N20 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta J3 8 nserts 63
63 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Karkaistujen terästen urasorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Valintaperusteet,, tuumaa l a l a r ε r ε Toleranssit, (tuumaa): E-G l a = ±0.02 (±.0008) r ε = ±0.05 (±.002) Teräsijan in. in. α f iw koko 1) Tilauskoodi N E-G N151.2-A125-25E-G N E-G N151.2-A185-40E-G N E-G N E-G N151.2-A250-60E-G N151.2-A312-60E-G 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta C C J3 8 nserts 64
64 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Muotosorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Keskisuuri syöttö Toleranssit, (tuumaa): 4P l a = ±0.02 (±.0008) 5P -4P, -5P l a = ±0.05 (±.002) Valintaperusteet, tuumaa, P M K N S l a l a r ε r ε GC GC GC CT GC GC GC CT - GC GC - - GC GC - Teräsijan in. in. koko Tilauskoodi N P N151.2-A P N151.2-A P N P N P N151.2-A P N P N151.2-A P N P N151.2-A P N151.2-A P N151.2-A P N P N151.2-A P N P A A 13A A N P N151.2-A P N P N151.2-A P N P N P N151.2-A P N P P30 P45 P20 P10 M10 M25 M35 M10 M15 K30 K25 K20 N20 S15 S30 S15 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta J3 8 nserts 65
65 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Ei-rauta-aineiden ja karkaistujen terästen muotosorvaus SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Toleranssit, (tuumaa): F-P l a = ±0.02 (±.0008) E-P F-P, E-P l a = ±0.02 (±.0008) Valintaperusteet, tuumaa, l a l a r ε r ε Teräsijan in. in. iw koko Tilauskoodi N E-P N151.2-A125-30E-P N E-P N151.2-A187-40E-P N E-P N E-P N151.2-A250-50E-P N151.2-A312-60E-P N151.2-A125-30F-P N F-P N F-P N151.2-A250-50F-P N151.2-A312-60F-P N F-P N CD C CD10 C20 N ) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta J3 8 nserts 66
66 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Sorvaus ja pisto SO-käyttöalueet, ks. taulukon alaosa. Pieni syöttö Keskisuuri syöttö Toleranssit, (tuumaa): l a = +0.10/0 (+.004/0) r ε = ±0.10 (±.004) Valintaperusteet, tuumaa, P M K l a l a r ε r ε GC GC GC CT GC CT GC GC GC Teräsijan in. in. koko 1) Tilauskoodi N T N T N T N T N T N T N T N T N T N T P30 P15 P20 P10 M25 M10 K30 K15 K25 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta J3 8 nserts 67
67 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut Pääteuran sorvaus SO-käyttöalueet, ks. taulukon alaosa. Keskisuuri syöttö Aihiot Toleranssit, (tuumaa): l a = ±0.02 (±.0008) Valintaperusteet, millimetriä, tuumaa (, in.) P M K N S l a l a r ε r ε D m min., D m max in. α f αn Teräsijan koko 1) GC CT GC CT GC A 13A 13A A in. in. Tilauskoodi N U N U N U N U N U N U P45 P10 M35 M10 M15 K20 N20 S30 S15 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s = ensisijainen valinta SO-käyttöalueet, ks. taulukon alaosa. Toleranssit, (tuumaa): -3 l a = ±0.05 (.002) iontaohjeet Teknisessä käsikirjassa. -4 l a = ±0.04 (.002) Valintaperusteet, millimetriä, tuumaa (, in.) M K N S A 13A 13A 13A a l a l in. ε r ε r in. Min. leveysalue Maks. leveysalue α f Teräsijan koko 1) Tilauskoodi N N N N N N N N N N N N N M15 K20 N20 S15 1) Vastattava pitimen teräsijan kokoa. N = neutraali Geometrioiden kuvaukset s uom: Kovametallin hiominen edellyttää varotoimenpiteitä. Turvallisuusohjeet s. J J3 8 nserts 68
68 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut ulkopuolinen koneistus T-Max Q-Cut Coromant Capto -teräpäät Ruuvikiinnitys Cx-R/LF Lastuamisnesteen tuloaukko: radiaalisesti kartion kautta Kuvassa oikeakätinen malli. Mitat, millimetriä, tuumaa (, in.) maks. maks. tuuma Teräsijan D 5m D 5m 1 f 1 f 1 l 1 l Pääkäyttöalue 1) koko 1) Tilauskoodi in. in. in. Mittaterät Nm 3) C3-RF N E C4-R/LF N E C5-RF N E C4-R/LF N E C3-R/LF N E C4-R/LF N E C5-R/LF N E C6-R/LF N E C4-R/LF N E C5-R/LF N E C6-R/LF N E C5-R/LF N E C6-R/LF N E C5-R/LF N E C6-R/LF N E 5.0 1) Pitimen maks. -arvo. Suurian tukevuuden saat pitimellä, jonka -arvo on mahdollisian pieni. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Ruuvi Avain (Torx Plus) (20P) (30P) G6 2 J3 J2 External machining 69
69 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut Kaksipäinen katkaisulehti T-Max Q-Cut ulkopuolinen koneistus Jousikiinnitys Ruuvikiinnitys Teräsijan koko Teräsijan koko Neutraali malli Mitat, millimetriä, tuumaa (, in.) maks. maks. Pääkäyttöalue 1) tuuma Teräsijan h h h 1 h 1 1 l 1 l koko 2) Tilauskoodi in. in. in. Mittaterät Nm 3) N E N E N E N E N E N E N E N E N E N E 3.5 1) Pitimen maks. -arvo. Suurian tukevuuden saat pitimellä, jonka -arvo on mahdollisian pieni. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Ruuvi Avain (Torx Plus) ) ) (20P) 4) Tarvike, tilattava erikseen J2 External machining 70
70 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut ulkopuolinen koneistus T-Max Q-Cut Varsimalliset työkalut katkaisuun Jousikiinnitys R/L Vahvistettu Metrinen Kuvassa oikeakätinen malli. Mitat, Pääkäyttöalue Tuumakoko D m maks. maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät R/L N E R/L N E R/L N E R/L N E R/L N E R/L N E R N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L A N E R/L A N E R/L N E R/L N E Mitat, tuumaa Pääkäyttöalue D m maks. maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät R N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L N E R/L A N E R/L N E 1) Parhaan tukevuuden saat vahvistetulla pitimellä. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. Tärkeiät varaosat Teräsijan koko Terän avain 1) ) Tilattava erikseen G6 2 J3 J2 External machining 71
71 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut Varsimalliset työkalut Ruuvikiinnitys T-Max Q-Cut ulkopuolinen koneistus Syvä R/L Metrinen Pääkäyttöalue Tuumakoko Pääkäyttöalue Mitat, Kuvassa oikeakätinen malli. maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 3) R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E R/LF M N E 7.5 Mitat, tuumaa maks. 1) Teräsijan koko 2) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 4) RF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E R/LF N E 4.6 1) Pitimen maks. -arvo. Suurian tukevuuden saat pitimellä, jonka -arvo on mahdollisian pieni. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiristysmomentti, ft-lbs. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Varren halk., Ruuvi Avain (Torx Plus) (20P) (25P) (25P (30P) G External machining 72
72 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut ulkopuolinen koneistus T-Max Q-Cut Varsimalliset pääteurien sorvaustyökalut Ruuvikiinnitys R/LS Metrinen R/LS Tuumaa Metrinen Kuvassa oikeakätinen malli. Mitat, Pääkäyttöalue Tuumakoko Teräsijan koko 1) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 2) 20 R/LS N U R/LS N U R/LS N U 3.5 R/LS N U R/LS N U 4.5 R/LS N U R/LS N U 5.0 R/LS N U R/LS N U 5.0 R/LS N U 5.0 Mitat, tuumaa Pääkäyttöalue Teräsijan koko 1) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 3) 20 R/LS N U R/LS N U RS N U 1.9 R/LS N U 1.9 LS N U R/LS N U R/LS N U 2.7 1) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Tärkeiät varaosat Teräsijan koko Ruuvi Avain (Torx Plus) (20P) (30P) 6 G6 G External machining 73
73 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut ulkopuolinen koneistus T-Max Q-Cut Katkaisulehdet Manchester-pitimiin Jousikiinnitys Mitat,, tuumaa m koko 1) Tilauskoodi a l b h h 1 1 l Mittaterät Manchester-pitimen tunnus Pääkäyttöalue D Teräsijan N E T-942, T-1305, T-1400, T-1401, , , , , , , N E , , , N E N E T-940, T-1303, T-1410, T-1411, , , , , , , N E , N E N E N E N E T-946, T-1430, T-1431, N E , , , , , , R N E , , , N E , , , , , , , , ) Vastattava terään merkittyä teräsijan kokoa. Tärkeiät varaosat Teräsijan koko Terän avain 1) ) Tarvike, tilattava erikseen J2 External machining 74
74 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut ulkopuolinen koneistus T-Max Q-Cut Katkaisulehdet SS-pitimiin Jousikiinnitys Valinnaiset varaosat Mitat,, tuumaa m koko 1) Tilauskoodi a l b h h 1 1 l Mittaterät SS-lehden tunnus Pääkäyttöalue D Teräsijan N E P2N, P2, P35, T N E N E P3N, P3, P4, P5S, T3, T4, T5S N E N E P5X, P5N, P5, P6, T5, T N E P8X, P8N, P8, P9, P10, T8, T9, T N E N E P8X, P8N, P8, P9, P10, T8, T9, T10 1) Vastattava terään merkittyä teräsijan kokoa. Teräsijan koko Terän avain 1) ) Tarvike, tilattava erikseen J2 External machining 75
75 PARTNG AND GROOVNG T-Max Q-Cut for Multi-Spindle automatics T-Max Q-Cut monikaraisiin automaattikoneisiin T-Max Q-Cut Vaihdettavat teräelementit katkaisuun monikaraisissa koneissa Ruuvikiinnitys Tärkeiät varaosat Mitat,, tuumaa Teräsijan koko 1) Tilauskoodi b b 21 1 f h h 1 h 5b 1 l c l Mittaterät 15 MS-RF N151.2-A F MS-RF N F MS-RF N151.2-A F MS-RF N151.2-A F MS-RF N151.2-A F MS-RF N151.2-A F MS-RF N151.2-A F MS-RF N151.2-A F MS-RF N151.2-A F MS-RF N151.2-A F ) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen Teräsijan koko Terän ruuvi Kuusioavain (koko) x 5 / 8" SCS SMS / 64 ( 9 / 64) 40 1/4" - 20 x 5 / 8" SCS ( 3 / 16) Konekohtaiset työkalulohkot monikaraisiin Acme-Gridley-koneisiin Mitat,, tuumaa Vastaava Acme-lohkon tunnus Tilauskoodi 1 l h h 1 b 1 f Malli Koneet = sisäpaikka MS-R AZ () 1-1/4" RA MS-R AZ-41483, AZ () 1-1/4" R8, 1-5/8" RN /8" R6, 2" R6 MS-R N/A 2" RA6, 2-1/4" RA6, 2-5/8" RA6, /8" RA6, 3" R6, 4" RA6, 3-1/2" RA6, 3-1/2 R6, 2-5/8" RA8, 2-1/4" RA8/R8, 3-1/2" R8 R = oikeakätinen Tärkeiät varaosat Lohkomalli Lehden kiinnitysruuvi Avain (Torx Plus) Suutin MS-R (27P)
76 PARTNG AND GROOVNG T-Max Q-Cut for Multi-Spindle automatics T-Max Q-Cut monikaraisiin automaattikoneisiin T-Max Q-Cut Vaihdettavat teräelementit Katkaisuun monikaraisilla koneilla, joissa Davenport-työkalulohkot Jousikiinnitys F E F G Mitat,, tuumaa Teräsijan koko 1) Tilauskoodi b 1 f h h 1 h 5b 1 l 2 l Mittaterät 15 MS-R N151.2-A F MS-R N151.2-A F MS-R N151.2-A F ) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen Sovituslevy Davenport -työkalulohkoihin Mitat, tuumaa Tilauskoodi b 2 b 21 D m1 D m2 1 f 1 l 21 l 22 l r h 1 MSLDAV Tärkeiät varaosat Ruuvi Avain (Torx Plus) (25P) Käyttömitat koottuna Lehdellinen levy f 1 yhteensä = f 1 lehti + f 1 levy h 1 yhteensä = h 1 lehti h 1 levy (neg. h 1 yhteensä = pystysuunnassa keskiviivan alapuolella) l 1 yhteensä = l 1 lehti + l 1 levy
77 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut (malli 151.3) Sisäpuolinen uransorvaus SO-käyttöalueet, ks. taulukon alaosa. Näitä teriä voidaan käyttää ainoastaan 151.3x -pitimissä. Valintaperusteet, millimetriä, tuumaa (, in.) Pieni syöttö l a l a r ε r ε Toleranssit, (tuumaa): l a = ±0.10 (±.004) r ε = ±0.05 (±.002) Lukkorengasurien sorvaukseen (151.3-A-46) a l = (+.005) a l = ±0.02 (±.0008) (+.0035) ε r = ±0.05 (±.002) ε r = ±0.05 (±.0020) Mitat P M K N S GC GC GC GC GC GC GC GC GC GC - GC GC - - GC GC GC - Teräsijan in. in. koko Tilauskoodi αn α f N151.3-A G N G N151.3-A G N151.3-A G N151.3-A G N151.3-A G N151.3-A G N G N151.3-A G N151.3-A G N151.3-A G N151.3-A G N G N151.3-A G N151.3-A G N151.3-A G N G N151.3-A G N151.3-A G N G N151.3-A G N151.3-A G N G 9 3 Lukkorengasurien N G N G N G N G N G N G A A 13A A P30 P45 P35 P45 P30 M25 M40 M30 M35 M25 M15 K30 K30 K20 N20 S25 S30 S25 S15 1) Vastattava pitimen teräsijan kokoa. N = neutraali = ensisijainen valinta Geometrioiden kuvaukset s J3 8 nserts 78
78 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut terät T-Max Q-Cut (malli 151.3) Aksiaalipisto, sisäpuolinen uransorvaus ja yleissorvaus SO-käyttöalueet, ks. taulukon alaosa. Näitä teriä voidaan käyttää ainoastaan 151.3x -pitimissä. Valintaperusteet, millimetriä, tuumaa (, in.) Toleranssit, (tuumaa): a l = +0.10/0 (+.004/0) ε r = ±0.10 (±.004) Mitat P M K S GC GC GC GC GC GC GC GC GC GC GC GC GC Pieni syöttö a l a l in. ε r ε r in. Teräsijan koko Tilauskoodi αn α f N G N G N G N G P30 P45 P35 P45 P15 M25 M40 M30 M35 K30 K15 S25 S30 1) Vastattava pitimen teräsijan kokoa. N = neutraali = ensisijainen valinta Sisäpuolinen muotosorvaus ja aksiaalipisto SO-käyttöalueet, ks. taulukon alaosa. Toleranssit, (tuumaa): Näitä teriä voidaan käyttää ainoastaan 151.3x -pitimissä. a l = ±0.05 (±.002) Valintaperusteet, millimetriä, tuumaa (, in.) Mitat P M K S Pieni syöttö GC GC GC GC GC GC GC GC GC GC GC a l a l in. ε r ε r in. Teräsijan koko Tilauskoodi αn α f N P N P N P N P P30 P35 P15 P20 M25 M30 K30 K15 K25 S25 S30 1) Vastattava pitimen teräsijan kokoa. N = neutraali = ensisijainen valinta Geometrioiden kuvaukset s J3 8 nserts 79
79 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut ulkopuolinen koneistus T-Max Q-Cut (malli 151.3) Varsimalliset työkalut aksiaalipistoon Ruuvikiinnitys Vahvistettu Varsi, 0 Varsi, 0 Varsi, 90 R/LF R/LF R/LG pitimeen voidaan kiinnittää ainoastaan teriä. Metrinen Kuvassa oikeakätinen malli. Pääkäyttöalue Ensiäisen piston halkaisija, maks. Varsi min. maks. 1) 2 malli Mitat, Teräsijan koko 2 Tilauskoodi b 1 f 21 f h h 1 1 l 3 l Mittaterät Nm 3) ) 25 R/LF N G ) R/LF N G ) R/LF N G R/LF N G R/LF N G ) 30 R/LF N G ) R/LF N G R/LF N G R/LF N G R/LF N G ) 40 R/LF N G ) R/LF N G R/LF N G R/LF N G R/LF N G ) 50 R/LF N G R/LF N G R/LF N G R/LF N G ) 30 R/LG N G R/LG N G R/LG N G ) 50 R/LG N G R/LG N G 3.5 1) Tukevuuden maksimoimiseksi, valitse pidin, jossa pienin mahdollinen ar. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Vahvistettu lehti. Tärkeiät varaosat Ensiäisen lastun halkaisijat Teräsijan koko Ruuvi Avain (Torx Plus) (30P) min. maks G6 2 J3 J2 External machining 80
80 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut ulkopuolinen koneistus T-Max Q-Cut (malli 151.3) Varsimalliset työkalut aksiaalipistoon Ruuvikiinnitys Vahvistettu Varsi 0 Varsi 0 Varsi 90 R/LF R/LF R/LG pitimeen voidaan kiinnittää ainoastaan teriä. Tuumakoko Kuvassa oikeakätinen malli. Pääkäyttöalue Tärkeiät varaosat 1. piston halkaisija, tuumaa Mitat, tuumaa maks. Varsimalli 1) 2 Teräsijan koko 2 Tilauskoodi b 1 f 21 f h h 1 1 l 3 l Mittaterät min. maks ) 25 R/LF N G ) R/LF N G ) R/LF N G R/LF N G R/LF N G R/LF N G R/LF N G ) 30 R/LF N G ) RF N G R/LF N G R/LF N G R/LF N G ) 40 R/LF N G ) R/LF N G R/LF N G R/LF N G R/LF N G ) 50 R/LF N G R/LF N G R/LF N G R/LF N G ) 30 R/LG N G R/LG N G R/LG N G ) 50 R/LG N G R/LG N G 2.6 1) Tukevuuden maksimoimiseksi, valitse pidin, jossa pienin mahdollinen ar. R = oikeakätinen, L = vasenkätinen 2) Vastattava terään merkittyä teräsijan kokoa. 3) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s ) Vahvistettu lehti. ftlbs 3) Ensiäisen lastun halkaisijat Teräsijan koko Ruuvi Avain (Torx Plus) (30P) min. maks G6 2 J3 J2 External machining 81
81 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut sisäpuolinen koneistus T-Max Q-Cut (malli 151.3) Sorvaus-, uransorvaus- ja muotosorvauspuomit Ruuvikiinnitys R/LAG Lieriövarsi, epäkeskeinen Ura EasyFix-holkkia varten AG työkaluihin voidaan kiinnittää ainoastaan teriä. Metrinen Kuvassa oikeakätinen malli. Mitat, Pääkäyttöalue D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f 1 l 3 l d ch Mittaterät Nm 2) R/LAG M N G R/LAG M N G R/LAG Q N G R/LAG Q N G 3.5 Tuumakoko Mitat, tuumaa Pääkäyttöalue D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f 1 l 3 l d ch Mittaterät ft-lbs 3) R/LAG D10M N G R/LAG D10M N G R/LAG D12-M N G R/LAG D12Q N G R/LAG D12Q N G 2.2 1) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Lastuamisnesteliitäntä s. A308. Tärkeiät varaosat Teräsijan koko Ruuvi Avain (Torx Plus) R/LAG (8P) R/LAG (8P) R/LAG (8P) G6 2 A304 J2 nternal machining 82
82 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut sisäpuolinen koneistus T-Max Q-Cut (malli 151.3) Sorvaus-, uransorvaus- ja muotosorvauspuomit Ruuvikiinnitys R/LAG Lieriövarsi & ura EasyFix-holkkia varten d = R/LAG Lieriö tasojen kanssa dm m = ( tuumaa) AG työkaluihin voidaan kiinnittää ainoastaan teriä. Metrinen Kuvassa oikeakätinen malli. Mitat, D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f h h 1 1 l 3 l d ch Mittaterät Nm 2) R/LAG M N G R/LAG Q N G R/LAG M N G R/LAG Q N G R/LAG R N G R/LAG S N G R/LAG Q N G R/LAG R N G R/LAG S N G R/LAG R N G R/LAG S N G R/LAG T N G R/LAG S N G R/LAG T N G R/LAG T N G 5.0 Tuumakoko Mitat, tuumaa D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f h h 1 1 l 3 l d ch Mittaterät ft-lbs 3) R/LAG D N G R/LAG D N G R/LAG D N G R/LAG D N G R/LAG D N G R/LAG D N G R/LAG D N G R/LAG D N G R/LAG D N G R/LAG D N G R/LAG D N G RAG D N G R/LAG D N G RAG D N G R/LAG D N G 2.7 1) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiristysmomentti, ft-lbs. Käytä momenttiavainta, ks. s Lastuamisnesteliitäntä s. A308. Tärkeiät varaosat Metrinen Tuumaa Teräsijan koko Ruuvi Avain (Torx Plus) R/LAG R/LAG (8P) R/LAG R R/LAG D (8P) R/LAG R/LAG (30P) G6 2 A304 J2 nternal machining 83
83 PARTNG AND GROOVNG T-Max Q-Cut T-Max Q-Cut sisäpuolinen koneistus T-Max Q-Cut (malli 151.3) Sorvauspuomit aksiaalipistoon Ruuvikiinnitys Lieriö tasojen kanssa Varsi, 0 Ensiäisen lastun halkaisijat min puomiin voidaan kiinnittää ainoastaan teriä. Metrinen maks. Kuvassa oikeakätinen malli. Ensiäisen piston halkaisija, Mitat, Pääkäyttöalue min. maks. D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f h 1 l 3 l Mittaterät Nm 2) R/LAF A N G R/LAF A N G R/LAF A N G R/LAF A50 3) N G R/LAF A50 3) N G 5.0 1) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Käytettäessä terää N G ensiäiseen lastuun mitat e D m min ja 1 f muuttuvat. Lastuamisnesteliitäntä s. A308. Tärkeiät varaosat Teräsijan koko Ruuvi Avain (Torx Plus) (20P) (30P) G6 2 A304 J2 nternal machining 84
84 PARTNG AND GROOVNG CoroThread 254 grooving inserts CoroThread 254 -urankoneistusterät CoroThread 254 lukkorengasurien koneistukseen Lukkorengasurien ja muiden matalien urien koneistukseen CoroThread lukkorengasurien sorvaukseen Valintaperusteet, millimetriä, tuumaa (, in.) d D 1 ic in. d1 s s in. 16 3/ / Toleranssit, (tuumaa): l a= / (+.005 / +.002) s = ± 0.13 (±.005) uom! Oikeakätisiä teriä voidaan käyttää oikeakätisissä ulkosorvauspitimissä ja vasenkätisissä sorvauspuomeissa ja vasenkätisiä teriä vasenkätisissä ulkosorvauspitimissä ja oikeakätisissä sorvauspuomeissa. Kuvassa oikeakätinen malli. Mitat, millimetriä, tuumaa (, in.) P M K N S l a l a r ε r ε maks. maks. GC GC GC GC GC in. in. in. D ic Tilauskoodi x x in. z z in /8 254LG-16CC LG-16CC LG-16CC LG-16CC LG-16CC RG-16CC RG-16CC RG-16CC RG-16CC RG-16CC /2 254LG-22CC LG-22CC LG-22CC RG-22CC RG-22CC RG-22CC P25 M25 K20 N25 S25 R = oikeakätinen, L = vasenkätinen C
85 PARTNG AND GROOVNG T-Max ceramic inserts and holders T-Max -keraamiterät ja pitimet T-Max -keraamiterät Kuumalujien superseosten ja karkaistujen aineiden uransorvaukseen ja muotosorvaukseen - Terävät särmät, korkealaatuiset urat - Sekä sisä- että ulkosorvaukseen - Uran leveys tuumaa ( ) - Min. reiän halkaisija tuumaa (63.5 ) Keraamin laatu CC670 - Kuituvahvisteinen piikarbidikeraami Keraamiterät uransorvaukseen ja muotosorvaukseen Toleranssit, (tuumaa): s = +0/0.13 (+0/.005) r ε = ±0.10 (±.004) l 1 = ±0.03 (±.001) l a = ±0.03 (±.001) Uransorvaus Muotosorvaus Muotosorvaus Valintaperusteet, millimetriä, tuumaa (, in.) Mitat, millimetriä, tuumaa (, in.) a l a l ε r ε r in. in. K 1 l 1 l s s b n b n ic SO in. in. in. γn α f ANS E CSG-4125-A T CSG-4125-T E CSG-4187-A T CSG-4187-T E CSG-6250-A T CSG-6250-T0320 S CC CC Uransorvaus Valintaperusteet, millimetriä, tuumaa (, in.) Mitat, millimetriä, tuumaa (, in.) a l a l ε r ε r in. in. K 1 l 1 l s s b n b n ic SO in. in. in. γn α f ANS E CSG A T CSG T E CSG A T CSG T E CSG A T CSG T E CSG A T CSG T E CSG A T CSG T0320 S10 10 S CC CC S
86 PARTNG AND GROOVNG T-Max ceramic inserts and holders T-Max -keraamiterät ja pitimet Varsipitimet uransorvaukseen ja muotosorvaukseen tarkoitetuille keraamiterille Ruuvikiinnitys R/LF Oikeakätinen malli Mitat,, tuumaa maks. Teräsijan koko 1) Tilauskoodi b 1 f h h 1 1 l Mittaterät Nm 2) 19 1 R/LF M-0317C R/LF M-0476C R/LF M-0635C R/LF M-0952C ) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Sorvauspuomit uransorvaukseen ja muotosorvaukseen tarkoitetuille keraamiterille Ruuvikiinnitys R/LAG Lieriö tasojen kanssa Metrinen Oikeakätinen malli Tärkeiät varaosat Mitat,, tuumaa D m min maks. Teräsijan koko 1) Tilauskoodi dm m 1 f h h 1 1 l 3 l Mittaterät Nm 2) R/LAG V-0476C ) Vastattava terään merkittyä teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Varsimalli työkalu Ruuvi Avain (Torx Plus) R/LF (30P) R/LAG (27P) G6 2 A304 87
87 PARTNG AND GROOVNG CoroCut XS CoroCut XS CoroCut XS Pienten kappaleiden ulkopuoliseen koneistukseen Ulkopuoliseen katkaisuun, uransorvaukseen, kierresorvaukseen ja pienihalkaisijaisten kappaleiden sorvaukseen. Teränpitimet Kaikki terät sopivat samaan pitimeen. Saatavissa myös SL-teräpäitä, ks. s. 51 CoroCut XS - Suunniteltu pitkäsorvausautomaateille, työkappaleen halkaisija Korkealaatuiset hiotut terät ja pitimet. - elppo kääntää. - Terän vaihto helppoa. Terän ruuviin pääsee käsiksi kualtakin puolelta, mikä lyhyntää seisokkeja ja parantaa tuottavuutta. Tarkat nelikulmaiset varsimalliset pitimet, myös erikoispitimet katkaisuun apukaran lähellä Säästä raaka-ainetta Käyttämällä katkaisuteriä, joiden leveys on pieniillään 0.7 (.028 tuumaa), voidaan katkaisussa säästää huomattavia määriä raakaainetta. SO-käyttöalueet: 88
88 PARTNG AND GROOVNG CoroCut XS Code key CoroCut XS koodiavain Koodiavain CoroCut XS Katkaisuterä Sorvaus-/uransorvausterä Kierresorvausterä Varsipidin 1 Tuoteperhe 2 Terän päästökulma 3 Koneistusvaihe C=Katkaisu M = A = 50 G = Uransorvaus T = Kierresorvaus F=Sorvaus = Takasorvaus X = Teräpääaihiot väliviimeistelyyn 4 Terän/pitimen kätisyys 5 Teräsijan koko 6 Terän paksuus/nirkonsäde, R = Oikeakätinen 3 Katkaisuterän leveydelle (l a) 070 = 0.70 L = Vasenkätinen (.028 tuumaa) 7 Katkaisuterät 8 Kierteitysterät 9 Kierteitysterät (kolmas kirjain C) (kolmas kirjain T) Kätisyys Takasorvausterän nirkonsäteelle (r ε) 005 = 0.05 (.002 tuumaa) N = neutraali geometrialla 60 = V-profiili 60 N = Neutraali T = neutraali ilman geometriaa A = Oikeakätinen L = vasenkätinen geometrialla R = oikeakätinen geometrialla 10 Kiinnitysjärjestelmä 11 Pidinmalli 12 Varren mitat S = ruuvikiinnitys AL = 90 Esim = 10 x 10 (metrinen malli) Esim. 08 = 1/2" x 1/2" (tuumamalli) C = Vasenkätinen 13 Varsimallisen työkalun pituus, 14 Lisätietoja C: 1 l = 5" K: 1 l = 125 X = suunniteltu erityisesti apukaran kanssa työskentelyä varten 89
89 PARTNG AND GROOVNG CoroCut XS nserts CoroCut, XS terät CoroCut XS, terät Katkaisu MACR/L -N MACR/L -T SO-käyttöalueet, ks. taulukon alaosa. MACR/L -L MACR/L -R Toleranssit, (tuumaa): a l : ±0.02 (±.0008) r ε: ±0.03 (±.001) Toistotarkkuus ±0.03 (±.001) Kuvassa oikeakätinen malli. Keskiökorkeus: ±0.03 (±.001) Valintaperusteet, millimetriä, tuumaa (, in.) P M N S l a l a r ε r ε D m maks., D m max in. maks. maks. GC GC GC GC GC GC - GC GC A A in. in. in. ψ r Teräsijan koko 1) Tilauskoodi MACR/L N MACR/L N MACR/L N MACR/L N MACR/L R MACR/L R MACR/L R MACR/L R MACR/L R MACR/L R MACR/L L MACR/L L MACR/L L MACR/L L MACR/L T MACR/L T MACR/L T MACR T P25 P15 M25 M15 N25 N15 N20 S25 S15 S15 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen = ensisijainen valinta
90 PARTNG AND GROOVNG CoroCut XS nserts CoroCut, XS terät CoroCut XS, terät Uransorvaus MAGR/L SO-käyttöalueet, ks. taulukon alaosa. Toleranssit, (tuumaa): a= l ±0.025 (±.0008) ε r = ±0.02 (±.001) Toistotarkkuus ±0.025 (±.001) Kuvassa oikeakätinen malli. Keskiökorkeus: ±0.025 (±.001) Valintaperusteet, millimetriä, tuumaa (, in.) P M N S maks. in. Teräsijan koko 1) Tilauskoodi GC GC GC - GC - a l a l in. rε rε in. maks MAGR/L MAGR/L MAGR/L MAGR/L MAGR/L MAGR/L MAGR/L MAGR/L A A P25 M25 N25 N20 S25 S15 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen
91 PARTNG AND GROOVNG CoroCut XS nserts CoroCut, XS terät CoroCut XS, terät Sorvaus, takasorvaus Sorvaus Takasorvaus MAFR/L MAR/L Asetuskulma κ r 90 κr 59 Rintakulma (.125 tuumaa) Toleranssit, r ε: (+0) (-.002) Toistotarkkuus ±.025 (±.001) Kuvassa oikeakätinen malli. Keskiökorkeus: ±.025 (±.001) Valintaperusteet, millimetriä, tuumaa (, in.) r ε r ε Maks. a p Max ap P M N S GC GC GC GC GC GC - GC GC A A in. in. Teräsijan koko 1) Tilauskoodi MAFL MAFR MAFL MAFR MAFL MAFR MAFL MAFR MAL MAR MAL MAR MAL MAR MAL MAR P25 P15 M25 M15 N25 N15 N20 S25 S15 S15 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen = ensisijainen valinta
92 PARTNG AND GROOVNG CoroCut XS nserts CoroCut, XS terät CoroCut XS, terät Kierresorvaus V-profiili 60 MATR Oikeakätinen terä MATL Vasenkätinen terä -C -N -A -C -N -A Toleranssit, (tuumaa): ε r ±0.02 (±.0008) Toistotarkkuus ±0.025 (±.001) Keskiökorkeus: ±0.025 (±.001) Valintaperusteet, millimetriä, tuumaa (, in.) r ε r ε Nousu, Mitat, millimetriä, tuumaa (, in.) f 1 f 1 P M N S GC GC GC GC - GC GC A in. min. maks. Teräsijan koko 1) Tilauskoodi tuumaa MATR/L 3 60-A MATR/L 3 60-C MATR/L 3 60-N P25 M25 M15 N25 N20 S25 S15 1) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen CoroCut XS Aihiot MAXR/L 40 Toleranssit, (tuumaa): a l ±0.02 (±.0008) ε r ±0.03 (±.001) iomisohjeet, ks Tekninen käsikirja. Toistotarkkuus ±0.03 (±.001) Kuvassa oikeakätinen malli. Keskiökorkeus: ±0.03 (±.001) Mitat, millimetriä, tuumaa (, in.) - Teräsijan koko 1) Tilauskoodi in. 3 MAXR/L ) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen uom: Kovametallin hiominen edellyttää varotoimenpiteitä. Turvallisuusohjeet s. J7. l a l a 10F
93 PARTNG AND GROOVNG CoroCut XS Shank holders CoroCut XS varsimalliset pitimet CoroCut XS varsimalliset pitimet SMALR/L Metrinen Tuumakoko Mitat, Teräsijan koko 1) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät Nm 2) 3 SMALR/L 1010K MAxL SMALR/L 1212K MAxL SMALR/L 1616K MAxL Kuvassa oikeakätinen malli. Mitat, tuumaa Teräsijan koko 1) Tilauskoodi b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 3) 3 SMALR/L 08C MAxL SMALR/L 10C MAxL ) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s CoroCut XS varsimalliset pitimet Katkaisupidin käytettäessä apukaraa SMALR-X Varsimalliset pitimet QS-pidinjärjestelmään s. A230. Metrinen Mitat, Kuvassa oikeakätinen malli. Teräsijan koko 1) Tilauskoodi 2 max b 1 f 2 f h h 1 1 l 3 l Mittaterät Nm 2) SMALR 1010K 3-X MAxR SMALR 1212K 3-X MAxR Tuumakoko Mitat, tuumaa Teräsijan koko 1) Tilauskoodi 2 max b 1 f h h 1 1 l 3 l Mittaterät ft-lbs 3) SMALR 08C 3-X MAxR ) Vastattava pitimen teräsijan kokoa. R = oikeakätinen, L = vasenkätinen 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Tärkeiät varaosat Pidinmalli Ruuvi Avain (Torx Plus) SMALR C3/K (8P) SMALR C3-X/K3-X (8P) 90 G6 J2 94
94 PARTNG AND GROOVNG CoroCut M CoroCut M CoroCut M Järjestelmä tarkkojen kappaleiden koneistukseen alkaisijaltaan vähintään 10 :n (.394 tuuman) kappaleiden ura-, kierre- ja yleissorvaukseen Aksiaalipistoon 12 :stä (.472 tuumasta) alkaen CoroCut M Sorvauspuomit Puomien tukevuuden ja ulottuvuuden parantamiseksi ne ovat päästään epäsyetrisiä ja poikkileikkaukseltaan soikeita Puomeja on saatavana kahta mallia - Teräsvartiset puomit, kun vapaapituus on maks. 1 x puomin halkaisija - Kovametallivartiset puomit, kun vapaapituus on maks, 5.5 x puomin halkaisija Ulkopuoliset CoroCut M -pitimet - Aksiaalipisto, uran pienempi halkaisija vähintään 12 (.472 tuumaa) - Radiaalinen uransorvaus - Lukkorengasuran sorvaus CoroCut M Järjestelmä tarkkuutta vaativien kappaleiden sisäpuoliseen koneistukseen CoroTurn XS - sorvauspuomit CoroCut M Sorvauspuomit T-Max Q-Cut - ja CoroCut sorvauspuomit Puomien kiinnitys - EasyFix-kiinnitys takaa parhaan tukevuuden ja tarkkuuden - Tavanomaiset puomit, joissa tasot Käyttämällä lieriövarsia yhdessä EasyFix -holkkien kanssa koneistuksen tarkkuus paranee, värinä vähenee ja kärkikorkeus on täsmälleen oikea Kierresorvaus Uransorvaus Sorvaus Min. reiän halkaisija,, tuumaa CoroCut M-terät Käyttöalue Koko 07 Koko 09 Uransorvaus Sorvaus Min. reikä 10 (.394 tuumaa) Min. reikä 14 (.551 tuumaa) Kierresorvaus Aksiaalipisto 95
95 PARTNG AND GROOVNG CoroCut M Code key CoroCut M koodiavain -/takasorvausterät Uransorvaus-/esikatkaisuterät Kierresorvausterä Sorvauspuomit 1 Pääkoodi 2 Terän koko, 3 Koneistusvaihe M = CoroCut M = Takasorvaus G = Uransorvaus GX = Esikatkaisu R = Muotosorvaus, täysi säde 4 Asetuskulma T = Sorvaus (sorvaus) TE = Sorvaus ja kopiosorvaus, jatkettu 1-mitta f Esim 093 = 93 T = Kierresorvaus 07 = 7 (.276 tuumaa) FA = Aksiaalipisto, A-malli 09 = 9 (.354 tuumaa) F = Aksiaalipisto, -malli 5 Nirkon säde, (l a), 6 Terän leveys, l a, 7 Teräjako (sorvaus) (Uransorvaus) (kierresorvaus) : nousu x 100 Esim.: 00 = Terävä Esim: 100 = 1.00 (.039 tuumaa) tuuma: kierteitä tuumalla x 10 (TP) 02 = 0.2 (.008 tuumaa) 8 Kierremuoto 9 Min. reiän halkaisija, D m min. 10 Sisäänsyöttösyvyys, 3 l (kierresorvaus) (terä) (sorvauspuomi) V = V-profiili 60 M = Metrinen 60 W = Whitworth 55 pienin U = UN 60 reiän halk. NT = NPT 60 AC = ACME 29 Tuumamalli, esim: Metrinen, esim: SA = STU-ACME Esim: 10 = 10 (.394 tuumaa) 06 = tuumaa 16 = = tuumaa 12 = tuumaa 12 Kätisyys 14 Puomin halkaisija, dm m tuumaa R = Oikeakätinen 15 Varsimalli R = Lieriövarsi L = Vasenkätinen Ei merkkiä = Lieriövarsi/tasot 13 Puomimalli A = Teräspuomi, läpijäähdytetty Tuumaa 0625 =.625 tuumaa E = Kovametallipuomi, läpijäähdytetty Metrinen 16 = 16 96
96 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Uransorvaus SO-käyttöalueet, ks. taulukon alaosa. Valintaperusteet, millimetriä, tuumaa (, in.) l a l a maks. maks. Toleranssit, (tuumaa): Toleranssit, (tuumaa): a: l (+.002/- 0) Lukkorengasurien ε r ±0.02 (±.0008) a: l (.0012 / - 0 ) 1: l ±0.02 (± 0008) 1: l ± 0.02 (.0008) Keskiökorkeus: Keskiökorkeus: (+.002/-0) (.002) Kuvassa oikeakätinen malli. - 0 Terän koko 1) Mitat, millimetriä, tuumaa (, in.) P M N S D m min. D m min. in. f 1 f 1 l 1 l 1 r ε r ε GC GC GC GC GC in. in. dm m Tilauskoodi in. in. in M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L Lukkorengasurien sorvaukseen M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-07G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L M-09G R/L P25 M25 N25 S25 1) Vastattava pitimeen merkittyä teräkokoa R = oikeakätinen, L = vasenkätinen = ensisijainen valinta
97 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Uransorvaus Karkaistuihin aineisiin SO-käyttöalueet, ks. taulukon alaosa. Valintaperusteet, millimetriä, tuumaa (, in.) l a l a maks. maks. Toleranssit, (tuumaa): l a: +0.05/-0 (+.002/-0) l 1: ±0.02 (±.0008) Keskiökorkeus: +0.05/-0 (+.002/-0) Kuvassa oikeakätinen malli. -0 Terän koko 1) Mitat, millimetriä, tuumaa (, in.) in. in. dm m Tilauskoodi in. in. in M-07G R M-07G R D m min. D m min. in. f 1 f 1 l 1 l 1 r ε r ε C ) Vastattava pitimeen merkittyä teräkokoa R = oikeakätinen, L = vasenkätinen = ensisijainen valinta
98 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Sorvaus ja sorvaus/kopiosorvaus Asetuskulma 45 M-07T 045 Sorvaus/muotosorvaus Asetuskulma 93 M-07T 93 Sorvaus Rintakulma 45 Rintakulma -3 Asetuskulma 93 M-07TE 93 Kopiosorvaus Asetuskulma 90 M-07 Takasorvaus Rintakulma -3 Rintakulma 0 Toleranssit, (tuumaa): a: l (+.002) ε: r ±0.02 (±.0008) 1: l ±0.02 (±.0008) SO-käyttöalueet, ks. taulukon alaosa. Keskiökorkeus: +0.05/-0 (+.002/-0) Kuvassa oikeakätinen malli. Valintaperusteet, millimetriä, tuumaa (, in.) Terän koko2) Mitat, millimetriä, tuumaa (, in.) P M N S GC GC GC GC ε r ε r in. maks. maks. in. dm m Tilauskoodi D m min. D m min. in. 1 f 1 f in. 1 l 1 l in. 7 l 7 l in M-07T R/L M-07T L M-07T R M-07TE R/L 2) M R/L P25 M25 N25 S25 1) Vastattava pitimeen merkittyä teräkokoa R = oikeakätinen, L = vasenkätinen 2) Terä, jossa jatkettu 1-mitta f = ensisijainen valinta
99 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Sorvaus Karkaistuihin aineisiin Asetuskulma κ r 93 SO-käyttöalueet, ks. taulukon alaosa. Rintakulma -3 M-07T 93 Sorvaus Toleranssit, (tuumaa): ε= r ±0.02 (±.0008) 1= l ±0.02 (±.0008) Keskiökorkeus: +0.05/-0 (+.002 /-0) Kuvassa oikeakätinen malli. Valintaperusteet, millimetriä, Terän koko 1) Mitat, millimetriä, tuumaa (, in.) tuumaa (, in.) ε r ε r in. maks. maks. in. dm m Tilauskoodi D m min. D m min. in. 1 f 1 f in. 1 l 1 l in M-07T R ) Vastattava pitimeen merkittyä teräkokoa. R = oikeakätinen, L = vasenkätinen = ensisijainen valinta C
100 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Muotosorvaus ja esikatkaisu M-07R Muotosorvaus M-07GX Esikatkaisu Toleranssit, a l +0.05/-0 (+.002/-0) ε r ±0.02 (±.0008/-0) 1 l ±0.02 (±.0008) Keskiökorkeus: SO-käyttöalueet, ks. taulukon alaosa /-0 (+.002/-0) Kuvassa oikeakätinen malli. Valintaperusteet, millimetriä, tuumaa (, in.) l a l a r ε r ε maks. maks. Terän koko 1) Mitat, millimetriä, tuumaa (, in.) P M N S D m min., D m min. in. f 1 f 1 l 1 l 1 GC GC GC GC in. in. in. dm m Tilauskoodi in. in M-07R R/L M-07R R/L M-07R R/L M-07R R/L M-09R R/L M-09R R/L M-09R R/L M-09R R/L M-09R R/L M-09R R/L M-07GX R/L P25 M25 N25 S25 1) Vastattava pitimeen merkittyä teräkokoa R = oikeakätinen, L = vasenkätinen = ensisijainen valinta
101 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Aksiaalipisto M-09FA, A-malli M-09F, -malli A-malli -malli Toleranssit, (tuumaa): a l = +0.05/-0 (+.002/-0) ε r = ±0.02 (±.0008) 1 l = ±0.02 (±.0008) Keskiökorkeus: SO-käyttöalueet, ks. taulukon alaosa /-0 (+.002/- 0) Kuvassa oikeakätinen malli. Valintaperusteet, millimetriä, tuumaa (, in.) Terän koko 1) Mitat, millimetriä, tuumaa (, in.) P M N S l a l a r ε r ε D m min. D m min. in. maks. maks. f 1 f 1 l 1 l 1 GC GC GC GC in. in. in. dm m Tilauskoodi in. in M-09FA R/L M-09FA R/L M-09FA R/L M-09FA R/L M-09FA R/L M-09F R/L M-09F R/L M-09F R/L M-09F R/L M-09F R/L P25 M25 N25 S25 1) Vastattava pitimeen merkittyä teräkokoa N = neutraali, R = oikeakätinen, L = vasenkätinen = ensisijainen valinta
102 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Kierresorvaus Metrinen 60 Whitworth 55 UN 60 V-profiili 60 NPT 60 Toleranssit, (tuumaa): a l +0.05/-0 (+.002/-0) ε r ±0.02 (±.0008) 1 l ±0.02 (±.0008) Keskiökorkeus: SO-käyttöalueet, ks. taulukon alaosa /-0 (+.002/-0) Kuvassa oikeakätinen malli. Terän Nousu, Nousu, tpi Mitat, millimetriä, tuumaa (, in.) P M N S koko 1) maks. maks. in. D m min. D m min. in. GCGCGCGC dm m Kierrettä/ min. maks. tuuma min. maks. Tilauskoodi 1 f in. f1 1 l in. l1 7 l in. l7 W T WT in. V-profiili M-07T050VM-10R/L M-07T100VM-10R/L M-07T150VM-10R/L M-07T200VM-10R/L M-07T250VM-10R/L Metrinen M-07T050MM-10R/L M-07T100MM-10L M-07T100MM-10R M-07T150MM-10L M-07T150MM-10R M-07T175MM-10R/L M-07T200MM-10R/L M-07T250MM-10R/L UN M-07T140UN-10R/L M-07T160UN-10R/L M-07T180UN-10R/L M-07T200UN-10R/L M-07T240UN-10R/L M-07T280UN-10R/L M-07T320UN-10R/L Whitworth 55 rε in. rε M-07T110W-10R/L M-07T140W-10R/L M-07T190W-10R/L WT NPT 60 in M-07T140NT-10R/L M-07T180NT-10R/L W T P25 M25 N25 S25 1) Vastattava pitimeen merkittyä teräkokoa R = oikeakätinen, L = vasenkätinen = ensisijainen valinta
103 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Kierresorvaus Karkaistuihin aineisiin Metrinen 60 SO-käyttöalueet, ks. taulukon alaosa. Toleranssit, 1 l ±0.02 (±.0008) Keskiökorkeus: +0.05/-0 (+.002/-0) Kuvassa oikeakätinen malli. Terän koko 1) Teräjako Mitat, millimetriä, tuumaa (, in.) maks. maks. in. D m min. D m min. in. dm m Tilauskoodi Metrinen M-07T100MM-10R M-07T150MM-10R f 1 f 1 in. l 1 l 1 in. l 7 l 7 in. W T W T in. C ) Vastattava pitimeen merkittyä teräkokoa. R = oikeakätinen, L = vasenkätinen 15 = ensisijainen valinta
104 PARTNG AND GROOVNG CoroCut M nserts CoroCut M terät CoroCut M-terät Kierresorvaus ACME 29 STU-ACME 29 Osaprofiiliterä Osaprofiiliterä Toleranssit, (tuumaa): 1 l = ±0.02 (±.008) Keskiökorkeus: SO-käyttöalueet, ks. taulukon alaosa /-0 (+.002/-0) Kuvassa oikeakätinen malli. Terän Nousu, tpi Mitat, millimetriä, tuumaa (, in.) P M N S koko 1) Kierrettä/ tuuma maks. maks. in. D m min. D m min. in. f 1 f 1 in. l 1 l 1 in. l 7 l 7 in. W T WT in. GC GC GC GC dm m Tilauskoodi Acme M-07T080AC-11R M-07T100AC-11R M-07T120AC-11R M-07T140AC-11R M-07T160AC-11R STU-Acme M-07T080SA-10R M-07T100SA-10R M-07T120SA-10R M-07T140SA-10R M-07T160SA-10R P25 M25 N25 S25 1) Vastattava pitimeen merkittyä teräkokoa R = oikeakätinen, L = vasenkätinen = ensisijainen valinta
105 PARTNG AND GROOVNG CoroCut M oring bars CoroCut M sorvauspuomit CoroCut M Varsipitimet ulkopuoliseen koneistukseen M-G Metrinen Mitat, Terän koko 1) Tilauskoodi b f 1 h h 1 l 1 Mittaterät Nm 2) 09 MG R/L M-09F150-xx-xxx 3.0 MG R/L M-09F150-xx-xxx 3.0 MG R/L M-09F150-xx-xxx 3.0 MG R/L M-09F150-xx-xxx 3.0 Tuumakoko Mitat, tuumaa Terän koko 1) Tilauskoodi b f 1 h h 1 l 1 Mittaterät ft-lbs 3) 09 MG-08A-09R/L M-09F150-xx-xxx 2.2 MG-10C-09R/L M-09F150-xx-xxx 2.2 MG-12C-09R/L M-09F150-xx-xxx 2.2 MG-16D-09R/L M-09F150-xx-xxx 2.2 1) Vastattava pitimeen merkittyä teräkokoa 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s ) Terän kiritysmomentti, ft-bs. Käytä momenttiavainta, ks. s Reiän minimihalkaisijiippuu yleensä terästä, ks. terän tilaussivu Tärkeiät varaosat Terän koko Terän ruuvi Avain (Torx Plus) (15P) 97 G6 A304 J2 106
106 PARTNG AND GROOVNG CoroCut M oring bars CoroCut M sorvauspuomit CoroCut M Sorvauspuomit Lieriö Ura EasyFix-holkkia varten M-A Teräsvartiset puomit M-E Kovametallivarsi Kaikissa puomeissa on sisäinen lastuamisnestekanava. Metrinen Puomin halk. Mitat, dm t Terän koko 1) Tilauskoodi b 21 1 l 3 l Mittaterät Nm 2) M-E R M M-E R M M-E R M M-A R M M-E R M M-E R M M-E R M M-A R M M-E R M M-E R M M-E R M Tuumakoko Puomin halk. Tärkeiät varaosat Mitat, tuumaa dm t Terän koko 1) Tilauskoodi b 21 1 l 3 l Mittaterät ft-lbs 2) M-E R M M-E R M M-A R M M-E R M M-E R M M-E R M M-A R M M-E R M M-E R M M-E R M ) Vastattava pitimeen merkittyä teräkokoa 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Reiän minimihalkaisijiippuu yleensä terästä, ks. terän tilaussivu Terän koko Terän ruuvi Avain (Torx Plus) (9P) (15P) 97 G6 A304 J2 107
107 PARTNG AND GROOVNG CoroCut M oring bars CoroCut M sorvauspuomit CoroCut M Kovametallivartiset sorvauspuomit Lieriö/taso M-A Teräsvartiset puomit M-E Kovametallivarsi Kaikissa puomeissa on sisäinen lastuamisnestekanava. Metrinen Puomin halk. Mitat, dm t Terän koko 1) Tilauskoodi b 21 1 l 3 l Mittaterät Nm 2) M-E M M-E M M-E M M-A M M-E M M-E M M-E M M-A M M-E M M-E M M-E M Tuumakoko Puomin halk. Tärkeiät varaosat Mitat, tuumaa dm t Terän koko 1) Tilauskoodi b 21 1 l 3 l Mittaterät ft-lbs 2) M-E M M-E M M-A M M-E M M-E M M-A M M-E M ) Vastattava pitimeen merkittyä teräkokoa 2) Terän kiristysmomentti, Nm. Käytä momenttiavainta, ks. s Reiän minimihalkaisijiippuu yleensä terästä, ks. terän tilaussivu Terän koko Terän ruuvi Avain (Torx Plus) (9P) (15P) 97 G6 A304 J2 108
108
109 PARTNG AND GROOVNG Torque wrenches for correct insert clamping Momenttiavaimella oikea kiristysmomentti Momenttiavaimella oikea kiristysmomentti Yleisohjeita Lastuavien työkalujen, eritoten katkaisu- ja urankoneistustyökalujen mahdollisian tehokas käyttö edellyttää oikeaa terän kiristysmomenttia. Sandvik Coromantin tuotevalikoimaan kuuluu neljä metristä ja neljä tuumamitoitettua momenttiavainmallia, joihin saa erikokoisia Torx Plus -päitä. Koot -01, -02, -03, -04 Koot -05, -06, -07, -08 Kiristysmomenttialue Momenttiavain Nm n-lbs Kahva Suora Suora Kulmamalli Kulmamalli Suora Suora Kulmamalli Kulmamalli Kärki tuumaa Torx Plus P P P P P P P P P P P P l 2 N T 110
110 PARTNG AND GROOVNG Spare parts Varaosat Ruuvikiinnitteiset CoroCut -työkalut ulkopuoliseen koneistukseen Suutin Coromant Capto -teräpäihin Varsimalliset pitimet Coromant Capto 1 2 Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) C3-NF123 G (25P) C4-NF123 G C5-NF123 G C6-NF123 G NF123J M ) (30P) NF123J M C4-NF123 J (30P) C5-NF123 J C6-NF123 J R/LF123D R/LF123D (20P) R/LF123D R/LF123D (20P) R/LF123D R/LF123D R/LF123D R/LF123D R/LF123D S R/LF123D S (15P) R/LF123D S R/LF123D S (15P) R/LF123D R/LF123D C3-R/LF123 D (20P) R/LF123D R/LF123D C4-R/LF123 D R/LF123D R/LF123D C5-R/LF123 D R/LF123E R/LF123E (20P) R/LF123E R/LF123E (20P) R/LF123E R/LF123E R/LF123E R/LF123E R/LF123E S R/LF123E S (15P) R/LF123E S R/LF123E S (15P) R/LF123E (20P) R/LF123E (20P) R/LF123E R/LF123E C3-R/LF123 E (20P) R/LF123E R/LF123E C4-R/LF123 E R/LF123E R/LF123E C5-R/LF123 E R/LF123E S R/LF123E S (15P) R/LF123E D R/LF123E067-12D (20P) R/LF123F (20P) R/LF123F (20P) R/LF123F R/LF123F R/LF123F S R/LF123F (15P) R/LF123F D R/LF123F067-12D (20P) R/LF123F D R/LF123F067-16D R/LF123F R/LF123F C3-R/LF123 F (20P) R/LF123F R/LF123F C4-R/LF123 F R/LF123F R/LF123F C5-R/LF123 F R/LF123F R/LF123F R/LF123F (20P) R/LF123F R/LF123F R/LF123F R/LF123G C R/LF123G028-16C (25P) R/LF123G (25P) R/LF123G R/LF123G (25P) R/LF123G R/LF123G R/LF123G R/LF123G R/LF123G R/LF123G (20P) R/LF123G R/LF123G (25P) R/LF123G R/LF123G ) Käytä ruuvia pitimissä, joiden koodissa ei ole kirjainta M. NF Teräpään koko Suutin C3 C C5 C R/L 123 C3-C C5-C
111 PARTNG AND GROOVNG Spare parts Varaosat Ruuvikiinnitteiset CoroCut -työkalut ulkopuoliseen koneistukseen Suutin Coromant Capto -teräpäihin Varsimalliset pitimet Coromant Capto 1 2 Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) R/LF123G R/LF (25P) R/LF123G R/LF R/LF123G R/LF R/LF123G R/LF R/LF123G R/LF R/LF123G R/LF R/LF123G R/LF R/LF123G S R/LF123G S (15P) R/LF123G R/LF123G (25P) R/LF123G R/LF123G R/LF123G R/LF123G (25P) R/LF123G R/LF123G C3-R/LF123 G (25P) R/LF123G R/LF123G C4-R/LF123 G R/LF123G R/LF123G C5-R/LF123 G R/LF123G R/LF123G C6-R/LF123 G R/LF123G D R/LF123G D (25P) R/LF123G D R/LF123G D R/LF123G R/LF123G R/LF123G R/LF123G R/LF123G R/LF (30P) R/LF M R/LF M ) (30P) R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M (30P) R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M ) (30P) R/LF M R/LF M R/LF D R/LF D (25P) R/LF D R/LF D (30P) R/LF C3-R/LF (30P) C4-R/LF C5-R/LF C6-R/LF R/LF M R/LF M ) (30P) R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M ) (30P) R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF M R/LF123J M ) (30P) R/LF123J M R/LF123J051-16M ) (30P) R/LF123J M R/LF123J051-20M R/LF123J M R/LF123J051-24M R/LF123J M R/LF123J M (30P) R/LF123J M R/LF123J M R/LF123J M R/LF123J M R/LF123J M R/LF123J M R/LF123J M R/LF123J M 1) Käytä ruuvia pitimissä, joiden koodissa ei ole kirjainta M. 3 Teräpään koko Suutin C3 C C5 C
112 PARTNG AND GROOVNG Spare parts Varaosat Ruuvikiinnitteiset CoroCut -työkalut ulkopuoliseen koneistukseen Suutin Coromant Capto -teräpäihin Varsimalliset pitimet Coromant Capto 1 2 Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) R/LF123J M R/LF123J M ) (30P) R/LF123J M R/LF123J M R/LF123J M R/LF123J M ) (30P) R/LF123J M R/LF123J M R/LF123J M R/LF123J M R/LF123J M R/LF123J M C4-R/LF123 J (30P) C5-R/LF123 J C6-R/LF123 J R/LF123J M R/LF123J126-16M ) (30P) R/LF123J M R/LF123J126-20M R/LF123J M R/LF123J126-24M R/LF123K CM R/LF123K032-16CM ) (30P) R/LF123K M R/LF123K M (30P) R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K063-16M ) (30P) R/LF123K M R/LF123K063-20M R/LF123K M R/LF123K063-24M R/LF123K063-32M R/LF123K M R/LF123K M ) (30P) R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M (30P) R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M R/LF123K M C4-R/LF123 K (30P) C5-R/LF123 K C5-R/LF123 K R/LF123K M R/LF123K126-16M ) (30P) R/LF123K M R/LF123K126-20M R/LF123K M R/LF123K126-24M R/LF123K126-32M R/LF123L M R/LF123L M (30P) R/LF123L M R/LF123L M R/LF123L M R/LF123L063-16M ) (30P) R/LF123L M R/LG123L100-16M R/LF123L M R/LF123L100-20M R/LF123L M R/LF123L M R/LF123L M R/LF123L M (30P) R/LF123L M C5-R/LF123 L (30P) C6-R/LF123 L R/LF123L M R/LF123L138-20M ) (30P) R/LF123L M R/LF123L138-24M R/LF123G C R/LG123G028-16C (30P) R/LF123M R/LF123M (30P) NF123M NF123M R/LF123M R/LF123M ) Käytä ruuvia pitimissä, joiden koodissa ei ole kirjainta M. 3 Teräpään koko Suutin C3 C C5 C
113 PARTNG AND GROOVNG Spare parts Varaosat Ruuvikiinnitteiset CoroCut -työkalut ulkopuoliseen koneistukseen Suutin Coromant Capto -teräpäihin Varsimalliset pitimet Coromant Capto 1 2 Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) R/LF123M R/LF123M (25P) R/LF123R R/LF123R (30P) NF123R NF123R R/LF123R R/LF123R R/LF123R R/LF123R (25P) R/LG M R/LF M (30P) R/LG M R/LF M R/LG M R/LF M R/LG M R/LF M R/LG M R/LF M R/LG M R/LF M R/LG M R/LF M R/LG M R/LG M ) (30P) R/LG M R/LG M R/LG M R/LG M R/LG123K CM R/LG123K032-16CM ) (30P) R/LG123K M R/LG123K M ) (30P) R/LG123K M R/LG123K M R/LG123K M R/LG123K M R/LG123L M R/LG123L M ) (30P) R/LG123L M R/LG123L M R/LG123L M R/LG123L M R/LX123J R/LX123J (30P) R/LX123J R/LX123J R/LX123L R/LX123L (30P) R/LX123L R/LX123L R/LX123G R/LX123G (25P) R/LX123G R/LX123G R/LX123J R/LX123J (30P) R/LX123J R/LX123J R/LX123J R/LX123J ) Käytä ruuvia pitimissä, joiden koodissa ei ole kirjainta M. 3 Teräpään koko Suutin C3 C C5 C
114 PARTNG AND GROOVNG Spare parts Varaosat CoroCut -katkaisulehti Jousikiinnitys ) Katkaisulehti Kiinnitysruuvi Avain (Torx Plus) Terän avain N123D15-21A N123D15-25A2 N123E15-21A N123E20-25A2 N123F30-21A N123F55-25A2 N123G30-21A N123G55-25A2 Ruuvikiinnitys N A N123J55-25A N123K55-25A R/LF123E (20P) R/LF123F (20P) R/LF123G (20P) R/LF (20P) 1) Vaihtoehtoiset osat tilattava erikseen. Ruuvikiinnitteiset CoroCut -työkalut sisäpuoliseen koneistukseen Varsimalliset pitimet 1 2 Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) R/LAG123D R/LAG123D (15P) R/LAG123D R/LAG123D (15P) R/LAG123E R/LAG123E (15P) R/LAG123E R/LAG123E (20P) R/LAG123E R/LAG123E (20P) R/LAG123G R/LAG123G (15P) R/LAG123G R/LAG123G (25P) R/LAG123G R/LAG123G (25P) R/LAG123G R/LAG123G (25P) R/LAG R/LAG (25P) R/LAG R/LAG (30P) R/LAG R/LAG (30P) R/LAG R/LAG (30P) R/LAG123J R/LAG123J (25P) R/LAG123J R/LAG123J (30P) R/LAG123J R/LAG123J (30P) R/LAG123J R/LAG123J (30P) R/LAG123K R/LAG123K (30P) R/LAG123K R/LAG123K (30P) R/LAX123J R/LAX123J (30P) R/LAX123L R/LAX123L (30P) 115
115 PARTNG AND GROOVNG Spare parts Varaosat CoroCut 3 ulkopuoliset työkalut Varsimalliset pitimet Coromant Capto ) Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) Ruuviavain 1) RF123T M RF123T023-06M ) (15P) (8P) RF123T M RF123T023-08M ) (15P) (8P) RF123T M RF123T023-10M C3-RF123T M ) (15P) (8P) C4-RF123T M RF123T M RF123T023-12M ) (15P) (8P) RF123T M RF123T023-16M RF123T M RF123T023-20M LF123U M LF123U023-06M ) (15P) (8P) LF123U M LF123U023-08M ) (15P) (8P) LF123U M LF123U023-10M C3-LF123U M ) (15P) (8P) C4-LF123U M LF123U M LF123U023-12M ) (15P) (8P) LF123U M LF123U023-16M LF123U M LF123U023-20M 1) Tarvike, tilattava erikseen. 2) Käytä ruuvia pitimissä, joiden koodissa ei ole kirjainta M. 3) Käytä ruuvia pitimissä, joiden koodissa ei ole kirjainta M. Suutin Coromant Capto -teräpäihin 3 Teräpään koko Suutin C3 C C5 C
116 PARTNG AND GROOVNG Spare parts Varaosat Jousikiinnitteisten, ulkopuoliseen koneistukseen tarkoitettujen T-Max Q-Cut - työkalujen terän vaihto ja kiinnitys Varsimalliset pitimet Varsimalliset pitimet Metrinen Tuumaa Terän avain Metrinen Tuumaa Terän avain R/L R R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L R/L A R/L R/L R/L R/L R/L R/L R/L R/L A R/L A R/L A R/L R/L A R/L A R/L R/L R/L R/L R/L R/L R/L R/L R/L Lehdet Terän avain Lehdet Terän avain R/L
117 PARTNG AND GROOVNG Spare parts Varaosat Ruuvikiinnitteiset T-Max Q-Cut -työkalut ulkopuoliseen koneistukseen Varsimalliset pitimet Coromant Capto 1 2 Suutin Coromant Capto - teräpäihin 3 Teräpään koko Suutin C3 C C5 C Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) R/L (20P) R/L R/L R/L (30P) R/L R/L R/L R/LF R/LF C3-R/LF (20P) R/LF R/LF C4-R/LF R/LF R/LF C5-R/LF R/LF R/LF C3-R/LF (20P) R/LF R/LF C4-R/LF R/LF R/LF C5-R/LF R/LF R/LF C3-R/LF (20P) R/LF R/LF C4-R/LF R/LF R/LF C5-R/LF R/LF C6-R/LF R/LF R/LF C4-R/LF (30P) R/LF R/LF C5-R/LF R/LF R/LF C6-R/LF R/LF R/LF C4-R/LF (30P) R/LF R/LF C5-R/LF C6-R/LF C8-R/LF R/LF R/LF C5-R/LF (30P) R/LF R/LF C6-R/LF C8-R/LF C8-R/LF (30P) R/LS R/LS C3-R/LS (20P) C4-R/LS R/LS R/LS C3-R/LS (20P) R/LS C4-R/LS C4-R/LS R/LS R/LS C3-R/LS (20P) R/LS R/LS C4-R/LS R/LS C5-R/LS R/LS R/LS C4-R/LS (30P) R/LS R/LS C5-R/LS R/LS R/LS C4-R/LS (30P R/LS C5-R/LS R/LS R/LS C5-R/LS (30P) R/LS C6-R/LS R/L (20P) R/L R/L R/L (30P) R/L R/L R/L R/LF M1 R/LF C3-R/LF (20P) R/LF M1 R/LF C4-R/LF R/LF M1 C5-R/LF R/LF M1 R/LF C3-R/LF (20P) R/LF M1 R/LF C4-R/LF R/LF M1 R/LF C5-R/LF R/LF M1 R/LF C3-R/LF (25P) R/LF M1 R/LF C4-R/LF R/LF M1 R/LF C5-R/LF R/LF M1 C6-R/LF R/LF M1 R/LF C4-R/LF (30P) R/LF M1 R/LF C5-R/LF R/LF M1 R/LF C6-R/LF R/LF M1 R/LF C5-R/LF (30P) R/LF M1 R/LF C6-R/LF R/LF M1 R/LF C5-R/LF (30P) R/LF M1 R/LF C6-R/LF
118 PARTNG AND GROOVNG Spare parts Varaosat Ruuvikiinnitteiset T-Max Q-Cut -työkalut ulkopuoliseen koneistukseen Varsimalliset pitimet 1 2 Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) R/LF R/LF (30P) R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF (30P) R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF (30P) R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF R/LF (30P) R/LF R/LF R/LF R/LF R/LF R/LF R/LG R/LF (30P) R/LG R/LF R/LG R/LF R/LG R/LF (30P) R/LG R/LF NF (30P) NF NF (30P) NF R/LF (30P) R/LF R/LF (30P) R/LF
119 PARTNG AND GROOVNG Spare parts Varaosat Ruuvikiinnitteiset T-Max Q-Cut työkalut sisäpuoliseen koneistukseen Varsimalliset pitimet 1 2 Metrinen Tuumaa Kiinnitysruuvi Avain (Torx Plus) R/LAF A (20P) R/LAF A (20P) R/LAF A30 R/LAF A (30P) R/LAF A50 R/LAG R-20 R/LAG D (20P) R/LAG S-20 R/LAG D20-20 R/LAG R-25 R/LAG D (20P) R/LAG S-25 R/LAG D20-25 R/LAG T-25 R/LAG D24-25 R/LAG R-30 R/LAG D (20P) R/LAG S-30 R/LAG D20-30 R/LAG T-30 R/LAG D24-30 R/LAG S-40 R/LAG D (30P) R/LAG T-40 R/LAG D24-40 R/LAG U-40 R/LAG D32-40 R/LAG S-50 R/LAG D (30P) R/LAG T-50 R/LAG D24-50 R/LAG U-50 R/LAG D32-50 R/LAG T-60 R/LAG D (30P) R/LAG U-60 R/LAG D24-60 R/LAG D32-60 R/LAG D12M (8P) R/LAG M-20 R/LAG D (15P) R/LAG Q-20 R/LAG D12-20 R/LAG M-25 R/LAG D (15P) R/LAG Q-25 R/LAG D12-25 R/LAG R-25 R/LAG D16-25 R/LAG S-25 R/LAG D20-25 R/LAG Q-30 R/LAG D (15P) R/LAG R-30 R/LAG D16-30 R/LAG S-30 R/LAG D20-30 R/LAG R-40 R/LAG D (15P) R/LAG S-40 R/LAG D (30P) R/LAG T-40 R/LAG D (30P) R/LAG S-50 R/LAG D (30P) R/LAG T-50 R/LAG D24-50 R/LAG T-60 R/LAG D (30P) R/LAG M12-20 R/LAG D10M (8P) R/LAG M15-25 R/LAG D10M (8P) R/LAG Q16-30 R/LAG D12M63-30 R/LAG Q18-40 R/LAG D12Q (8P) 120
120 PARTNG AND GROOVNG Spare parts Varaosat CoroCut - ja T-Max Q-Cut -katkaisulehtien välikappaleet Radiaalinen asennus Liitäntäkappale Ruuvi Avain () Kiila Tulppa Valinnainen lastuamisnestesuutin C5-APA (6.0) C6-APA (6.0) C8-APA (6.0) Aksiaalinen asennus Liitäntäkappale Ruuvi Avain () Kiila Tulppa Valinnainen lastuamisnestesuutin C5-APR/L (6.0) C6-APR/L (6.0) C8-APR/L (6.0) Välikappaleet CoroCut - ja T-Max Q-Cut -katkaisulehtiin Liitäntäkappale Kiila Kiinnityslevyn ruuvi Terän avain Avain (Koko, ) C (4.0) C (4.0) C C C
121 PARTNG AND GROOVNG Spare parts Varaosat Työkalulohko 1- ja 2-särmäisille CoroCut -työkaluille ja T-Max Q-Cut -työkaluille Työkalulohko Metrinen Tuumaa Kiila Kiinnityslevyn ruuvi Avain () M M (6.0) M (6.0) M M (6.0) DG DG Clamp (8.0) Lastuamisnestesuutin Suutin Kiinnitysruuvi Tulppa Avain () Avain () (5.0) (6.0) 122
122 PARTNG AND GROOVNG Spare parts Varaosat Ulko- ja sisäpuoliset T-Max -työkalut keraamiterille Kiila Kiila Keraamiterien varsimalliset pitimet Oikeakätinen Vasenkätinen Kiinnityslevyn ruuvi Avain (Torx Plus) R/LF M-0317C (30P) R/LF M-0476C (30P) R/LF M-0635C (30P) R/LF M-0952C (30P) T-Max -sorvauspuomit keraamiterille Kiila Kiila Sorvauspuomi Oikeakätinen Vasenkätinen Kiinnityslevyn ruuvi Avain (Torx Plus) R/LAG V-0317C (27P) R/LAG V-0476C (27P) R/LAG V-0635C (27P) R/LAG V-0952C (27P) 123
123 PARTNG AND GROOVNG Feed recoendations and geometry descriptions Syöttösuositukset ja geometrioiden kuvaukset 1- ja 2-särmäiset CoroCut -terät Katkaisu Pientä syöttöä varten Keskisuurta syöttöä varten Radiaalisyöttö Terän leveys (l a ),, tuumaa Syöttö (f n), /kierr., tuumaa/kierr. Radiaalisyöttö Terän leveys (l a),, tuumaa Syöttö (f n), /kierr., tuumaa/kierr. Ruostumattomaan teräkseen ja sitkeisiin aineisiin Erittäin hyvä lastunhallinta pienillä syötöillä. Positiivinen geometria ehkäisee irtosärmänmuodostusta. Lastuaa tasaisesti. Antaa sivusärmän wiper-mallin ansiosta hyvän pinnankarheuden. Saatavana 1- ja 2- särmäisenä CoroCutteränä Ruostumattoman teräksen katkaisuun Myös ohutseinämäisten putkien ja halkaisijaltaan pienten työkappaleiden katkaisuun. Sopii kaikkiin raakaaineisiin. Positiivinen geometria ehkäisee irtosärmänmuodostusta. Alhaiset lastuamisvoimat ja tästä johtuen vähäinen värinä. Saatavilla 1- ja 2-särmäisenä CoroCut -teränä. Suurta syöttöä varten Radiaalisyöttö Terän leveys (l a),, tuumaa Raskaaseen rouhintaan Vahvat teräsärmät pienentävät särmämurtumien vaaraa. Sopii tankojen katkaisuun ja hakkaavaan koneistukseen. Teräksen ja valuraudan koneistukseen ja myös ruostumattoman teräksen koneistukseen, kun vaaditaan erityistä särmälujuutta. Saatavilla 1- ja 2-särmäisenä CoroCut -teränä.. Syöttö (f n), /kierr., tuumaa/kierr. Pieni syöttö Radiaalisyöttö Terän leveys (l a), tuumaa Syöttö (f n ), /kierr., tuumaa/kierr. Katkaisu ilman tappeja ja jäystettä. hanteellinen ratkaisu: minimoi terävän teräsärmän sekä 10 :n ja 15 :n kärkikulmien ansiosta tappien ja jäysteen muodostuksen. Suositellaan pienikokoisten kappaleiden koneistukseen. Soveltuu automaattiteräksen lastuamiseen. Saatavana 1- ja 2- särmäisenä CoroCutteränä = suositeltava lähtöarvo Lastuamisnopeussuositukset s
124 PARTNG AND GROOVNG Feed recoendations and geometry descriptions 1- ja 2-särmäiset CoroCut -terät Uransorvaus Pientä syöttöä varten Radiaalisyöttö Terän leveys (l a ),, tuumaa Syöttö (f n ), /kierr., Radiaalisyöttö Terän leveys (l a ),, tuumaa Syöttösuositukset ja geometrioiden kuvaukset Aksiaalisyöttö Lastuamissyvyys (a p ),, tuumaa Syöttö (f n), /kierr., tuumaa/kierr. Tarkkojen urien sorvaukseen Tarkkojen toleranssien ansiosta hyvä tarkkuus ja toistettavuus. Terävän särmän ansiosta lastuamisvoimat ovat pienet ja pinnankarheus on hyvä. Suuri määrä eri leveysvaihtoehtoja. Suunniteltu aksiaalisorvaukseen. Saatavana 1- ja 2- särmäisenä CoroCutteränä Tilauksesta valmistetaan muita leveyksiä ja kulmasäteitä TailorMade ohjelmalla. Kaikkien aineiden uransorvaukseen Erinomainen lastunhallinta. Lastun leveys kaventuu, mikä parantaa pinnankarheutta. Keskisuurta syöttöä varten M Teräsijan koko l a, (tuumaa) 9-11 ( ) Syöttö (f n), /kierr., tuumaa/kierr. Radiaalisyöttö Terän leveys (l a ),, tuumaa Syöttö (f n ), /kierr., tuumaa/kierr. = suositeltava lähtöarvo Lastuamisnopeussuositukset s
125 PARTNG AND GROOVNG Feed recoendations and geometry descriptions Syöttösuositukset ja geometrioiden kuvaukset 1- ja 2-särmäiset CoroCut -terät Uransorvaus Radiaalisyöttö Terän leveys (l a ),, tuumaa Aksiaalisyöttö Lastuamissyvyys (a p ),, tuumaa Pientä syöttöä varten Kuutioboorinitridi-kärki Syöttö (f n), /kierr., tuumaa/kierr. Radiaalisyöttö Terän leveys (l a),, tuumaa Syöttö (f n ), /kierr., tuumaa/kierr. Syöttö (f n), /kierr., tuumaa/kierr. Vaihtoehto karkaistujen aineiden viimeistelyuransorvaukseen Pitää tarkat toleranssit ja takaa erinomaisen pinnanlaadun. Saatavilla yksisärmäisenä CoroCutteränä. Muotosorvaus Keskisuurta syöttöä varten Radiaalisyöttö Terän leveys (l a ),, tuumaa Aksiaalisyöttö Lastuamissyvyys (a p ),, tuumaa Soveltuu hyvin kaikkien aineiden muotosorvaukseen Erinomainen lastunhallinta myös pienillä syötöillä ja lastuamissyvyyksillä. yvä pinnankarheus. Saatavilla 1- ja 2-särmäisenä CoroCut -teränä.. Syöttö (f n), /kierr., tuumaa/ Radiaalisyöttö Terän leveys (l a),, Syöttö (f n), /kierr., Syöttö (f n), /kierr., tuumaa/kierr. Aksiaalisyöttö Lastuamissyvyys (a p),, tuumaa Syöttö (f n), /kierr., tuumaa/kierr. Soveltuu erittäin hyvin ruostumattoman teräksen, kuumalujien superseosten ja muiden tahmeiden aineiden muotosorvaukseen. Kuumalujien superseosten ja muiden tahmeiden aineiden koneistukseen. Erittäin hyvä lastunhallinta pienillä syötöillä ja lastuamissyvyyksillä. yvä pinnankarheus. Terävä särmä. Saatavana 1- ja 2- särmäisenä CoroCutteränä = suositeltava lähtöarvo Lastuamisnopeussuositukset s
