1 Pehmokäynnistimien ja taajuusmuuttajien virranrajoituksen erot pumppaamolla Sähkönlaatuasiantuntija Urakoitsijapäivä Kouvola

2 Lähtötiedot Asiakasvalitus välkynnästä ok-talo Valo välähtää usein, ajoittain värisee Alueella pumppaamo, jossa käytössä kaksi 22kW pumppua. Pumppaamon virranrajoitus: pehmokäynnistimet liittymäoikeus 125 A liittämiskohdan laskennallinen oikosulkuteho 1,4 ka 2

3 Laatumittauksen yhteenvetonäkymä muuntamolla 3

4 Jännitteen mittaus standardin mukaan. 10 min jännitteen ja virtojen tehollisarvot 4

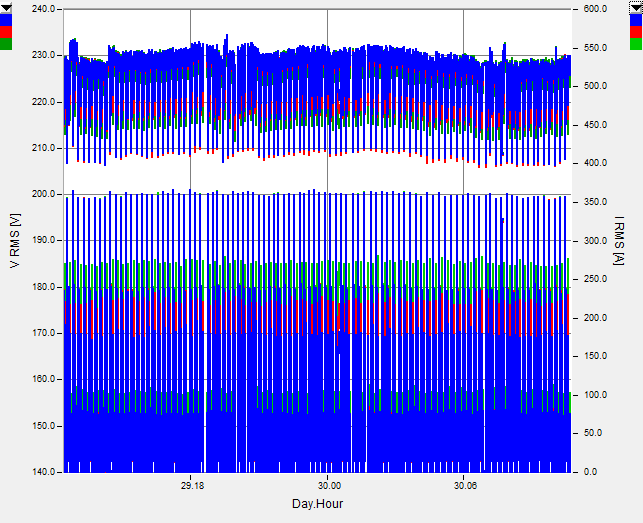

5 Liittymän minimijännitteet ja maksimivirrat 22 t 24 min Liittymisoikeus 5

6 Pumppaamon minimijännitteet ja maksimivirrat, 3t 40 min. Tänä aikana pumput tuottivat välkyntää keskimäärin 3 min 26 s välein 6

7 4:40 1:50 5:00 2:20 3:20 2:10 4:50 2:10 Pumppaamo noin tunnin ajalta, pumppujen P1 ja P2 käyntiajat ja -virrat P1 P2 P1 P2 P1 P2 P1 P2 P1 355A 13:50 12:30 240A 269A 13:50 105A Liittymisoikeus 45A 41A 7

8 Pumppujen aiheuttamat jännitemuutokset muuntamolta mitattuna P1 P2 P1 P2 P1 P2 P1 P2 P1-2,3V -5,8V -11,4V -15,9V -21,5V 8

9 Pumppu 1 9

10 Pumppu 1, käynnistys, RMS-käyrät 10

11 Käynnistyksen virtojen verhokäyrät, pumppu 1. Resonanssia käynnistymisen jälkeen 11

12 Pumppu 1, käynnistyksen virtojen verhokäyrät 63 ms 550 ms 12

13 Pumppu 1, virtakäyrän suurennus käynnistyksestä 13

14 Pysäytyksen virtakäyrä, pumppu 1. Voimakas resonanssi jarrutuksessa 1/4 14

15 Pysäytyksen virtakäyrä, pumppu 1. Virtaresonanssi jarrutuksessa 2/4 15

16 Pysäytyksen virtakäyrä, pumppu 1. Virtaresonanssi jarrutuksessa 3/4 16

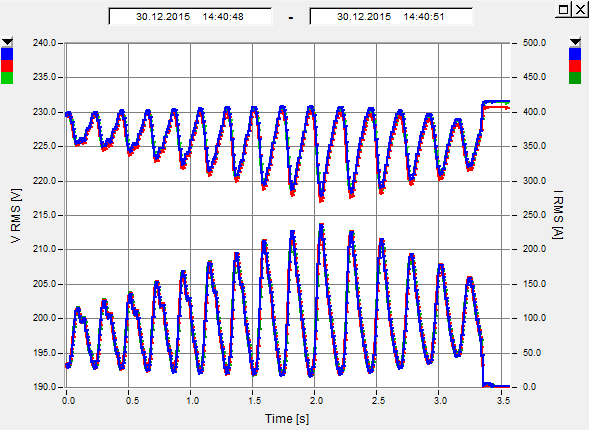

17 Pysäytyksen virtakäyrä, pumppu 1. Voimakas resonanssi jarrutuksessa. 4/4 n. 4,4, - 4,6 Hz resonanssi 17

18 Harmonisten jakauma 18

19 Pumppu 1, L3 pysäytyksen virtakäyrä. Resonanssi jarrutuksessa 19

20 Pumppu 2 20

21 Pumppu 2, käynnistyksen virtojen verhokäyrät 21

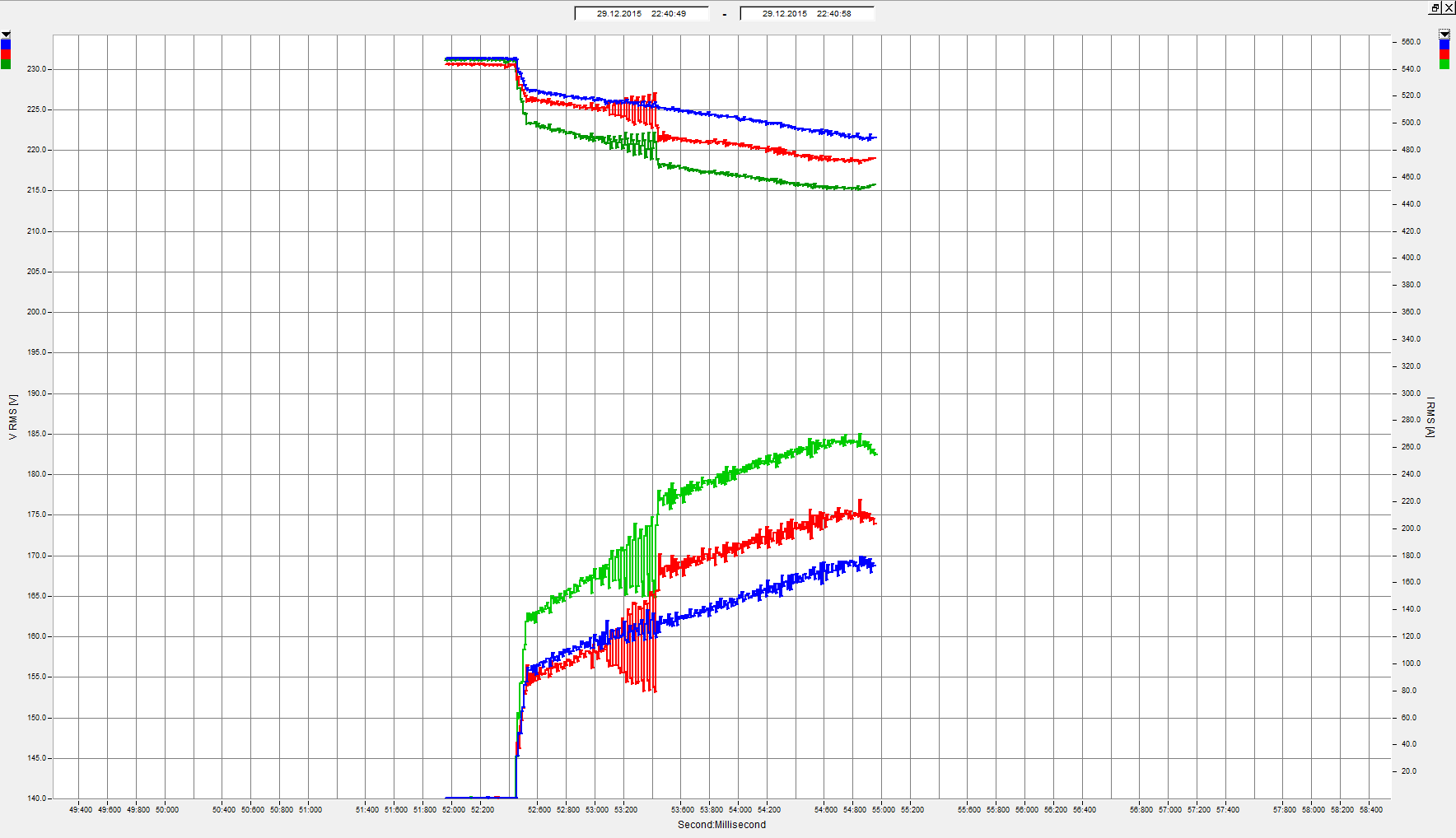

22 Pumppu 2, käynnistys - 9,8 V - 11,8 V - 15,7 V A A A 3,1 s 22

23 Pumppu 2, käynnistysvirran verhokäyrää, L2 23

24 Pumppu 2, pysäytysrampin virran verhokäyrät 24

25 Pumppu 2, jarrutus 25

26 Pumppu 2, pysäytysrampin virran verhokäyrät 26

27 Pumppaamoon asennettiin taajuusmuuttajat virran rajoitukseen 27

28 Käynnistysvirrat taajuusmuuttajilla 28

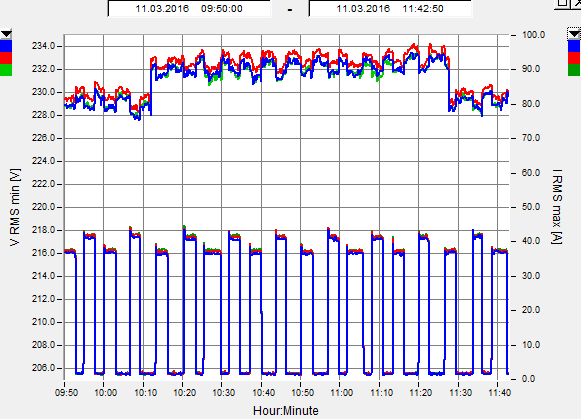

29 Minimijännitteet ja maksimivirrat Käynnistyksen aiheuttama jännitemuutos n. -1 V. (Pehmokäynnistimillä n V) 29

30 Harmoniset säröt Pehmokäynnistimet Taajuusmuuttajat 30

31 Jännitteen harmonisten jakautumat Pehmokäynnistimet Taajuusmuuttajat 31

32 Virran rajoitus pehmoilla/taajuusmuuttajilla, 22 kw pumput Pehmokäynnistimet I max 360 A Taajuusmuuttajat I max 45 A Liittymisoikeus Maksimivirta putosi 87,5 % 32

33 Taajuusmuuttaja on myös kustannustehokas Taajuusmuuttajakäyttönä riittävä liittymäkoko 63 A tai 50 A, ellei pumppuja käytetä samaan aikaan. Tarkastelussa 63 A. Uudella liittymällä 125 A --> 63 A säästö 5580 Vuotuiset verkkopalvelun ja myynnin maksujen säästöt tämän hetkisillä sopimuksilla 2190 /v Liittymän kanssa 1. vuosi olisi taajuusmuuttajalla 7770 halvempi ja sen jälkeen säästyneiden vuosimaksujen (nyt 2190 ) verran halvempi. Lisäksi taajuusmuuttajan muut edut: Ei sopimusrikkomuksia, ei putkistoa rasittavia paineiskuja eikä resonansseja, suojaa moottoria. Kannattaa laskea takaisinmaksuaika eri vaihtoehdoilla ja huomioida myös liittymän kustannukset ja ettei liittymisoikeutta saa ylittää! 33
